Чертеж крыши дома: проектирование кровли одноэтажного строения и чертежи, как правильно спроектировать, варианты с террасой и крышей до земли

Важно! При создании проектов кровель двухскатной конструкции для домов, построенных в северных районах, для которых характерны обильные осадки в зимний период, рекомендуется планировать обустройство более крутых скатов, чтобы снег не задерживался на крыше, а также усиление стропильной системы.

Вальмовая крыша (четырехскатная)

Загородный дом благодаря четырехскатной кровле имеет более эстетичный внешний вид. Такая кровельная конструкция полностью обтекаемая и способна выдержать любые ветровые нагрузки. Такие крыши называют вальмовыми из-за наличия в конструкции торцовых скатов — вальмов, которые имеют треугольную форму.

Преимущества четырехскатных (вальмовых) конструкций:

1. Полное отсутствие сопротивления ветровым порывам. Благодаря этому достоинству такие кровельные конструкции нашли широкое применение для перекрытия домов, расположенных в регионах, где преобладают сильные ветры.
2. Вальмовая, полувальмовая крыша имеет достаточно оригинальный, привлекательный внешний вид.
3. Фасад здания благодаря такой кровельной конструкции полностью защищен от влияния атмосферных осадков.
4. Под четырехскатной (вальмовой) крышей можно обустраивать вместо чердака жилое помещение.

Недостатки вальмовой конструкции:

1. Сложность проведения кровельных работ, требуется привлечение опытных строителей.
2. Такая крыша обходится намного дороже, если сравнивать с двухскатной кровлей.
3. При проектировании мансардного помещения могут возникать определенные трудности. Из-за наличия четырех скатов на чердаке получается меньше свободного пространства, чем при обустройстве двухскатной кровельной конструкции.

Обустройство вальмовой кровли или полувальмы требует предварительного создания проекта, тщательного проведения всех необходимых расчетов конструкции, наличия чертежей. Проект должен содержать данные об особенностях региона, необходимых строительных материалах, их количестве и общей стоимости. Также в проект такой кровли должен входить расчет площади готовой кровли.

Для проектирования четырехскатной кровельной конструкции, а также создания чертежа кровли, требуются определенные знания. Соответственно, лучше к этому делу привлечь специалиста, чтобы в результате возвести не только красивую, но и максимально надежную, долговечную крышу из металла, мягкой черепицы или другого материала.

Крыша частного дома — виды, формы, конструкции

• Какую крышу выбрать для дома.
• Как и почему крыша распирает стены и разрушает дом.
• Чтобы крышу с дома не сдуло ветром

Стропильная система — основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные — это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные — включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах. Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

Основные элементы стропильной системы крыши частного дома

Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях — выгнуть дугой и повернуть в горизонтальное положение.

Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

Мауэрлат — брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

Прогон коньковый — брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень — брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию — внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

Ветровая балка — доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

Кобылка — доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

Шпренгель — брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

Нарожник — укороченное стропило, верхний конец которого опирается на диагональное стропило.

Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

Схемы стропильных систем крыши частного дома

Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы — с висячими стропилами и с наслонными стропилами.

Выбор той или иной схемы зависит от многих факторов — размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

достоинства:

• Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
• Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.

и недостатки:

• Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
• Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
• Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимо зависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
• В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

Стропильная система с наслонными стропилами

В  стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон, который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены.

При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия)  высотой 1-1,5м. Стропильная система с наслонными стропилами имеет

достоинства:

• Универсальность — пригодна для устройства крыш с пролетом до 16м., для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
• Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
• Менее чувствительна к неравномерной нагрузке на скаты — меньше деформации и действие боковых сил на стены дома.

и недостатки:

• Требует дополнительной опоры — несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

Стропильная система для устройства мансарды

На рисунке показана стропильная система для ломанной крыши мансарды. В этой стропильной системе используются как висячие стропила, так и наслонные.

Стропильные системы, основанные на указанных выше принципиальных схемах, имеют множество конструктивных решений. Например, внутренняя несущая стена не обязательно должна располагаться по центру крыши. Вместо одного конькового прогона, или кроме него, стропила на длинных скатах дополнительно опирают на прогоны, размещенные в промежутке между коньком и мауэрлатом.

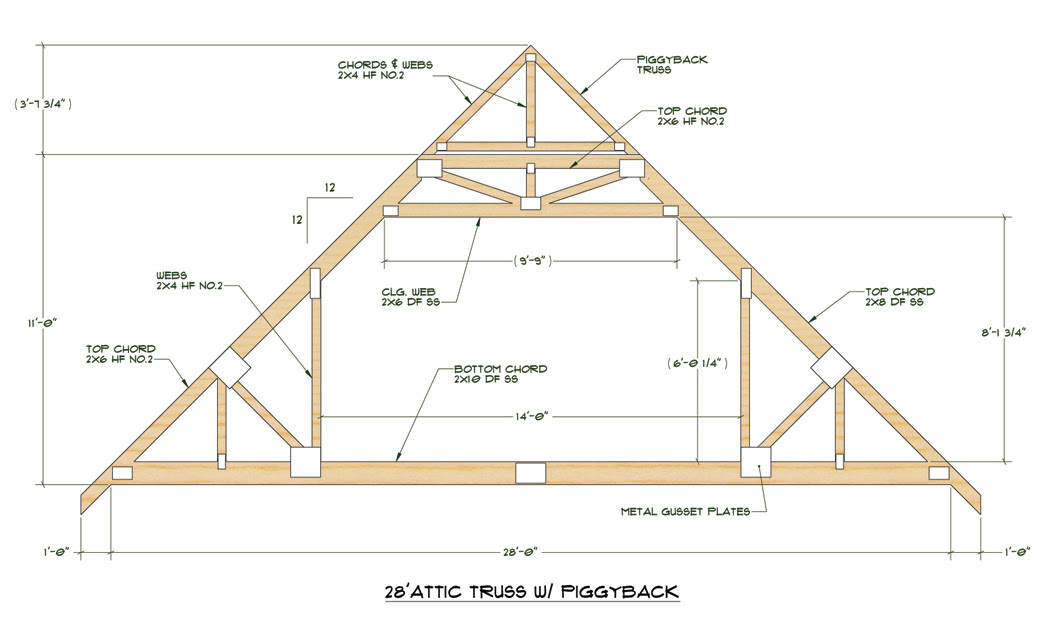

Стропильные фермы

Стропильные фермы — имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор. В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6 м. , а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

Недостаток стропильной фермы один — это высокая стоимость изделия.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок, угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

• Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
• Крыша должна быть легкой, чтобы своим весом меньше нагружать стены и фундамент дома.
• Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
• Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши.

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной.  Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы, например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

Чтобы крыша не разрушила дом необходимо:

Продолжение: на следующую страницу 2

⇆

Еще статьи на эту тему

Как сделать четырехскатную крышу дома своими руками

В ходе строительства собственного дома приходится решать тысячи вопросов, отдавая предпочтение тем или иным конструктивным решениям и материалам. Даже если работы выполняет профессиональная фирма, ответственность за этот выбор лежит на заказчике. А когда дом возводят самостоятельно, то на плечи домовладельца ложится не только согласование проекта, но и его выполнение.

Содержание статьи

В былые времена знания о том, как построить дом передавались из уст уста от старого поколения новому. Более того, каждый взрослый мужчина применял их на практике, создавая для своей семьи жилище. Сейчас, человек без строительных навыков, не знает, как строится четырехскатная крыша своими руками. Однако, может получить эту информацию в интернете, начиная от готовых проектов и заканчивая видео-инструкциями.

Внешний вид и преимущества

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

1. Благодаря отсутствию фронтонов, 4-х скатная крыша имеет повышенную устойчивость порывам ветра, поэтому подходит для возведения в экстремально ветреных погодных условиях;
2. Большее количество скатов помогает более эффективно отводить с поверхности крыши талую и дождевую воду, снег. Вы не найдете фото дома с четырёхскатной крышей со снежной шапкой именно по этой причине;
3. Возможность обустройства просторной мансарды, что актуально для домовладельцев, заботящихся о рациональном использовании пространства;

4. Доступная цена. Так для сооружения стропильной системы используют дерево, а покрыть ее можно любым походящим по стоимости кровельным материалом, строительство обойдется не на много дороже, чем двухскатной или полувальмовой.

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

• Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.

• Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

1. Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
2. Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.
3. Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении стропильной системы четырёхскатной крыши используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.

4. Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.
5. Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.
6. Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.

7. Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.
8. Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.
9. Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

• На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.

• Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.

• Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.

• Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.
• Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.
• Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.
• Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.

• Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.
• Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!
