Индукционный котел для отопления частного дома: Индукционные котлы отопления — минусы и минусы. Сравнение с тэновым. Видео отзыв специалиста.

• Высокий вес, котел диаметром 12 см и по высоте 45 см будет весить 23 килограмма;
• Высокая цена. Это один из самых дорогих видов котлов для отопления домов;
• Подходит лишь для закрытых систем отопления;
• На расстояние нескольких метров этот котел может создавать волновые помехи. Не рекомендуется располагать рядом с бытовыми приборами;

Экономичность использования

По сравнению с ТЭНовыми котлами индукционные котлы стоят намного дороже. Но, необходимо понимать, что, чем холоднее на улице, тем быстрее новый индукционный нагреватель окупиться. ТЭНовые котлы, такого же качества и со схожими эксплуатационными свойствами, быстрее выходят из строя. Это связано с тем, что на ТЭНах будет образовывать накипь.

Накипь в полмиллиметра снижает теплоотдачу на 10%. Чем больше слой накипи, тем хуже будет теплоотдача котла.

Индукционные котлы способны сэкономить до 30% энергии

Если сравнивать мощность ТЭНовых и индукционных котлов в зависимости от времени эксплуатации, то первая категория за четыре года использования потеряет 40% мощности. Индукционные котлы относятся к энергосберегающему оборудованию, они способны снизить эксплуатационные расходы на 30% и даже более.

Индукционные котлы – отличное решение для отопления жилых домов. Несмотря на первоначальную дороговизну, эти приборы практически не могут выйти из строя. Потому что они не имеют элемента нагрева. А отсутствие разъемных соединений полностью исключит протечку системы.

Статья была полезна?

5,00 (оценок: 1)

Индукционное отопление: отзывы. Индукционное отопление дома

Современная разработка

Как выяснилось, индукционная технология начала применяться в 1900 году. В это же время появились индукционные нагреватели и печи.  Индукционные котлы отопления появились только в 2000 году. Котлы не являются новым открытием, просто эти технологии никем не использовались в этом направление, это можно сказать с утверждением.

Выгодная покупка

Есть утверждение производителя, что индукционные котлы способны экономить до 30% электроэнергии по сравнению с ТЭНовыми и электродными. Почему выбирают индукционное отопление?  Отзывы узконаправленных специалистов подтверждают этот факт.

Во-первых, КПД котлов составляет свыше 90%, это достигается за счет мгновенного разогрева теплоносителя,

Во-вторых, если вы покупаете обычный электрический котел, и используете в качестве теплоносителя не очень хорошую воду, то никто не предоставит вам на них гарантию. Котлы ВИК, могут использовать любой теплоноситель с сохранением гарантии.

В-третьих, котлы комплектуются датчиком температуры, поэтому они не работают постоянно, а только на подогрев. За счет этого и выгодно  индукционное отопление. Отзывы реальных пользователей подтверждают эти цифры на практике.

Долгий срок службы

Производители котлов утверждают, что их можно эксплуатировать в течение долгого времени, без обслуживания, вплоть до 25 лет. И что в отличие от других видов  (электродных или ТЭНовых)  работоспособность намного выше. Давайте разберем это утверждение.

Во-первых, конструкция котлов не разборная, так как в ней нет быстро изнашиваемых деталей. Поэтому не требуется какое-либо обслуживание.

Во-вторых, катушка сделана из заизолированной медной или алюминиевой проволоки, ее повреждение исключено.

В-третьих, труба на которую намотана проволока (индукционная катушка), имеет специальный слой чтобы избежать коррозии металла, так как она взаимодействует с теплоносителем.

В-четвертых, система безопасности защитит от скачков напряжения и возможных перегревов или утечек теплоносителя.  Поэтому многие пользователи склоняются именно к индукционному отоплению. Отзывы людей кто уже использует эти агрегаты, имеют только положительные характеристики.

Выше указанные доводы доказывают надежность индукционного отопления, в отличии от использования ТЭНов или электродов. Так как они требуют постоянной замены нагревательных элементов, поэтому вы будете нести постоянные расходы на вызов технических специалистов.

Сохранение рабочих параметров

Агрегаты на основе электродов и ТЭНов очень быстро перестают соответствовать своим техническим параметрам, это происходит за счет образования накипи. Накипь быстро выведет из строя нагревательный элемент и ваша система отопления может «встать» в самый неподходящий момент.

Образование накипи можно избежать только одним способом: вода в системе должна быть либо дистиллированная  или мягкая (очищенная). Это достигается за счет двойного контура и системы теплообменников, что приводит к общему удорожанию.

Индукционные агрегаты полностью исключают образование накипи, так как принцип магнитной индукции подразумевает разогрев трубы (катушки), которая имеет небольшую вибрацию, поэтому накипь не сможет закрепиться на стенках.

Бесшумный

Длительная эксплуатация показала на практике, что индукционные электрокотлы практически бесшумные.  Шум может возникать только от электродвигателей насосов или других электрических приборов. Итак, утверждение пользователей можем считать верными.

Безопасный

Индукционные системы отопления имеют свою группу безопасности, которая защищает агрегат от скачков напряжения, протоков, перегрева. Можно ли утверждать что прибор безопасный?  Без сомнения стоит. Вихревой индукционный котел имеет неразборную конструкцию, так как он не требует обслуживания, поэтому получить какие-либо повреждения практический не возможно.

Индукционные котлы отопления: назначение, преимущества

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ – это система отопления, работающая на твердом топливе. Твердотопливное отопление является самым не дорогим, одна загрузка котла рассчитана на длительную работу (до 4 дней). Котлы на твердом топливе требуют постоянного контроля. Нужен твердотопливный отопительный котел с хорошими характеристиками? Росиндуктор – это твердотопливные котлы длительного горения от профессионалов! Длительное горение твердого топлива достигается за счет уникальной конструкции дровяного котла.

Содержание

Твердотопливные котлы длительного горения

Несмотря на широкое разнообразие отопительных систем, твердотопливные котлы до сих пор пользуются большой популярностью. На сегодняшний день вместо печей, в которые необходимо постоянно подбрасывать дрова используются более современные решения – котлы длительного горения. Они не нуждаются в постоянном контроле режима горения, регулировки потока воздуха или отслеживания температуры. Современные котлы в большинстве обладают автоматизированной системой, а процесс горения в зависимости от модели может проходить беспрерывно от 30 часов до 7 дней.

Твердотопливные котлы для частного дома

Отопление дома твердотопливным котлом осуществляется в условиях отсутствия газоснабжения, а также там, где по той или иной причине невозможно установить электрический котел. Кроме того дрова или уголь намного дешевле газа, дизеля или электричества, поэтому такой котел идеальное решение для загородного дома удавленного от центральных коммуникаций. Твердотопливные котлы способны полноценно заменить газовые нагреватели в частных домах. Твердотопливные котлы длительного горения бывают нескольких видов – с ручной или автоматической подачей топлива, а также отличающихся методом горения и разновидностью топлива.

Водяные твердотопливные котлы (с водяным контуром)

Твердотопливные котлы с водяным контуром позволяют организовать систему горячего водоснабжения. Такие котлы используются не только для ГВС, но и для организации системы теплый пол. Котлы такого типа могут быть двух видов: проточные и с накопительной системой, т.е. к котлу подсоединяется бойлер. Кроме того если подбирается котел с водяным контуром, то стоит отдать предпочтению системе с отдельной подачей воды в отопительные приборы. Таким образом, можно организовать систему горячего водоснабжения в летнее время без нагрева радиаторов.

Лучшие твердотопливные котлы

Большое количество различных видов твердотопливных котлов позволяют подобрать оптимальную модель, подходящую для вашего дома. Особо важным параметром при выборе, конечно, является мощность котла. Не стоит выбирать котел точно под площадь помещения, лучше выбрать прибор немного большей мощности, так нагрев дома будет проходить намного быстрее, а загружать дрова потребуется намного реже. Особенно это касается двухконтурного котла, ведь мощности должно хватить не только на обогрев дома, но и ГВС. Лучший твердотопливный котел для частного дома будет тот, который полностью отвечает вашим нуждам в создании комфортной и теплой атмосферы.

Твердотопливный отопительный котел

Котлы отопления твердотопливные бывают нескольких видов: пеллетные, пиролизные, длительного горения и традиционные. Все они работают на доступном твердом топливе и отличаются только способом горения.

Пеллетные котлы используют в качестве топлива специальные спрессованные древесные гранулы – пеллеты. Пиролизные отопительные приборы оснащены двумя камерами горения. В одной из них при недостатке кислорода сжигаются дрова, в результате этого топливо выделяет пиролизный газ, который направляется во вторую камеру для дожига, тем самым генерируется больше тепла. Котлы длительного горения способны работать без дозагрузки от нескольких десятков часов до нескольких дней.

Схема твердотопливных котлов

Системы твердотопливных котлов могут отличаться в зависимости от наличия водяного контура. В любом котле такого типа есть зона горения, над которой расположена дверца загрузки топлива, а снизу – вентиляционное отверстие, в некоторых моделях устанавливается вентилятор-нагнетатель. Каждый твердотопливный котел оборудован зольной камерой и техническими дверцами для очистки печи от сажи. В верхней части котла обычно устанавливается теплообменник и выводной патрубок для дымохода.

Установка (обвязка) твердотопливных котлов

Установка котла – довольно ответственная и сложная процедура, ведь от нее зависит насколько долго и эффективно прослужит отопительное оборудование. Твердотопливный котел обязательно устанавливается жаропрочный пол, например, на специально подготовленный бетонный пьедестал.

Обвязка твердотопливных котлов подразумевает подключение всех необходимых элементов нагревательной системы. Это трубопровод, система контроля температуры теплоносителя и воздуха, датчики, насос и различные клапаны, а также расширительный бак или бойлер. Котлы на твердом топливе могут быть монтированы в отопительную систему открытого или закрытого типа. Завершающим этапом установки проводится присоединение котла к дымоходу. Грамотная обвязка и правильное подключение твердотопливного котла способно не только продлить срок эксплуатации оборудования, но и увеличить время горения топлива.

Дымоход для твердотопливного котла

Дымоходы для твердотопливных котлов могут быть расположены внутри или вне зданий. Для того чтобы удаление дыма было максимально эффективным необходимо правильно рассчитать высоту дымохода, подобрать диаметр трубы, учесть длину разгонного участка и утеплить дымоход. Все эти параметры уже учтены фирмой производителем, поэтому при установке необходимо точно следовать инструкции.

Если длина дымохода будет слишком маленькой, то и тяга в топке котла будет недостаточной, а вот если его излишне увеличить, то тепло просто будет улетать в трубу без отдачи теплообменнику. Достаточно сильно на вытяжке сказывается диаметр трубы, увеличение или уменьшение на 2-3 см сильно ухудшает эффективность тяги. Стоит иметь в виду, что при наружном размещении дымохода его утепление сократит теплопотери.

Дымоход может быть сделан из кирпича, стали, керамики или даже стекла. Наилучшим вариантом является дымоход с керамическими секциями. Такая труба не подвержена коррозии, ей не страшен конденсат, керамика огнестойка и долговечна.

Двухконтурные твердотопливные котлы

Двухконтурные твердотопливные котлы применяются для полноценного отопления частного дома и организации горячего водоснабжения. Причем стоит выбирать котел с двухконтурной системой, которая позволяет отдельно отапливать помещение или только нагревать воду. Данные котлы могут нагревать теплоноситель в проточном или накопительном режиме. Стоит учесть, что твердотопливные такие котлы не позволяют максимально точно настроить температуру воды, поэтому к системе подключается дополнительный бойлер косвенного нагрева.

Твердотопливные котлы российского производства – купить

Доля отечественных котлов на рынке составляет около 30-40 % остальные – немецкого и чешского производства. Несмотря на это котлы российского производства составляют достойную конкуренцию импортным производителям, поскольку не только адаптированы к нашим условиям, но и требования к качеству древесины у них намного ниже. Модели твердотопливных котлов российского производства соответствуют всем требованиям норм безопасности. Купить твердотопливный котел можно не только отечественного, но и зарубежного производства, однако их цена на порядок выше российского аналога, поэтому при выборе котла стоит больше внимания уделять не производителю, а предлагаемым характеристикам – мощности, надежности, автоматизированности и легкости в эксплуатации.

Торговая марка Лемакс производит простое, компактное и надежное оборудование, отличающееся приемлемой ценой. Загрузка топлива осуществляется с торца или сверху. Котлы могут работать на любом виде топлива – буром угле, брикетах дровах. Однако стоит учитывать, что в таких котлах топливо очень быстро прогорает.

Котлы Теплодар занимают ведущие позиции на рынке, поскольку на одной загрузке могут работать от 30 часов до 5 суток в зависимости от вида загруженного топлива – дров, угля или брикетов. Вся линейка отопительного оборудования делится на два вида – бюджетное «Уют» и универсальное «Куппер». Последние могут быть переоборудованы на пеллетную или газовую систему отопления.

Твердотопливные котлы Сибирь в первую очередь привлекают своей ценой. Кроме того они компактны и довольно просты в использовании. Данные котлы требуют периодического контроля процесса горения и своевременно подкладывать топливо. Зато можно использовать любой вид твердого топлива, а также подсоединить ТЭН для организации горячего водоснабжения. Котлы оборудованы варочной поверхность, поэтому они отлично вписываются в пространство кухни. Котлы Будерус – прочные и надежные устройства, позволяющие отапливать большие площади. Они просты в обслуживании и эксплуатации и являются полностью энергонезависимыми. Эти отопительные устройства занимают лидирующие позиции на российском рынке.

Индукционный котел — экономичная альтернатива или разочарования? | Отопление

Поиск дополнительных источников тепла долгое время оставался одной из самых актуальных проблем отопления дома. Использование природных ресурсов в качестве источников энергии не только всегда доступно, но и зачастую экономически невыгодно. Однако с созданием энергоэффективных индукционных котлов у потребителей появилась возможность по-новому взглянуть на возможности отопительного оборудования как в функциональном, так и в эксплуатационном смысле.

Что такое индукционный котел

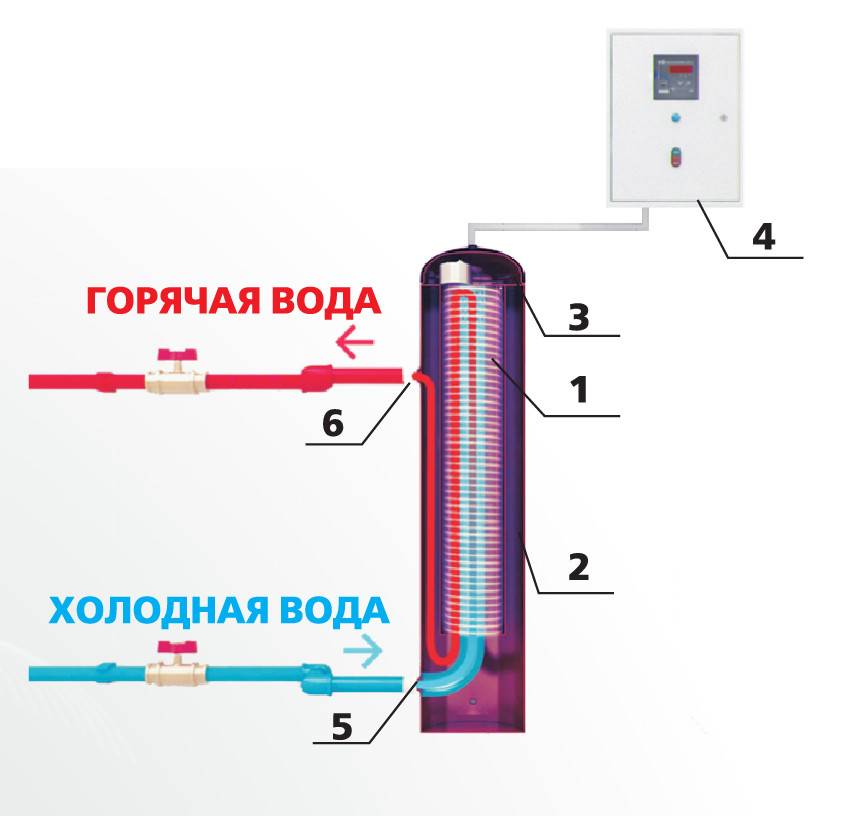

Как следует из названия, работа индукционного котла основана на принципе электромагнитной индукции. Роль генератора выполняет индуктивность катушки, а интенсивность теплопередачи повышается за счет лабиринта труб и многослойной конструкции котла.

Наружная часть индукционного оборудования представляет собой металлический кожух, стенки которого изнутри облицованы двумя слоями: теплоизоляционным и электроизоляционным.Внутри корпус выполнен в виде двух сердечников, вставленных друг в друга, из ферромагнитных стальных труб с очень толстыми стенками. Пространство между трубками заполнено водой, протекающей по трубе внизу котла.

Внутренняя трубка снабжена тороидальной катушкой, которая генерирует высокочастотное магнитное поле под действием электрического тока. Вихревые токи, возникающие в результате роста сопротивления, способствуют нагреву поверхности обсадной трубы и омываемой ею воды. Таким образом, внешняя труба выполняет роль нагревательного элемента, а вода — теплоносителя.

Особенности метода индукционного нагрева

Первые нагреватели индукционного типа появились на рынке отопительного оборудования в конце прошлого века. Хотя, поскольку времени оставалось еще не так много, популярность индукционных котлов неуклонно набирала обороты, значительно превосходя альтернативный электрический обогреватель.

Эта любовь потребителей к индукционным нагревателям требует, прежде всего, особого эффекта, позволяющего использовать магнитную индукцию.И не только в практически мгновенном нагреве теплоносителя, но и в высокоэффективных индукционных котлах. Ведь благодаря дополнительной мощности, генерируемой в резонансном контуре, количество потребляемой энергии сокращается в несколько раз по сравнению с другими современными методами обогрева помещений.

Поэтому индукционные нагреватели рекомендованы к применению в жилых и строительных, промышленных и административных помещениях на территории объектов с повышенными требованиями к экологической безопасности, а также в технологических системах, в том числе с использованием промежуточного теплоносителя.

Футляр «для»

Учитывая, что современный рынок отопительного оборудования предлагает невероятное количество видов и типов устройств для отопления, будет не лишним проанализировать характеристики индукционных котлов, с практической, то есть потребительской точки зрения. Рассмотрим сначала аргументы в пользу приобретения и использования индукционных агрегатов. А их, как выяснилось, очень много:

• Полное отсутствие вкладов и других вкладов.За счет магнитного поля, создаваемого высокочастотной вибрацией, энергия индукции перемещается к внутренней поверхности стен котла, где происходит взаимодействие с теплоносителем. Таким образом, скорость теплопередачи остается стабильной независимо от периода эксплуатации.
• КПД индукционного котла стабильный на протяжении всего периода эксплуатации и составляет порядка 98-99%.
• Индукционный котел относится к классу энергосберегающего оборудования. Стоимость обеспечивается высоким коэффициентом мощности, который характеризуется частотой используемого тока.В результате эксплуатационные расходы снижаются на 30%.
• Нагревательные устройства индукционного типа не чувствительны к показателю напряжения и могут полноценно работать как от сети постоянного, так и переменного тока.
• Конструкция индукционного котла представляет собой полностью герметичный корпус, что исключает вероятность каких-либо утечек.
• В устройстве не предусмотрено перемещение котла и нагревательных элементов в контакте с теплоносителем, что исключает необходимость проведения профилактических работ в межсезонье или во время отопительного сезона, которые так дороги для владельцев других типов отопительных приборов. .
• Степень возгорания и индукции электрооборудования относят ко второму классу. Это очень высокий показатель, позволяющий установить оборудование в любом помещении.
• Возможности эксплуатации индукционных котлов сами производители определяют в срок от 25 лет и выше.
• В качестве теплоносителя для индукционных котлов может использоваться практически любая жидкость, то есть не только вода, но и масло, или антифриз, а значит, работа индукционного оборудования возможна при любых температурных режимах.При этом жидкость не требует предварительной подготовки, а ее замену достаточно проводить каждые десять лет.
• Подключение с другими системами индукционного нагрева котлов не ограничено.
• Совершенно бесшумная работа.
• Высокий уровень экологической безопасности.
• Установка и эксплуатация индукционного котла проста, не требует специальных навыков или переделки. существующая система отопления и обеспечить абсолютно.автономное получение как тепла, так и горячей воды.

Аргументы «против»

Несмотря на уникальность и универсальность, индукционные котлы было бы неправильно считать идеальным оборудованием, — некоторые недостатки все же есть, и они есть.

Одним из основных недостатков индукционных котлов является их значительный вес и большие размеры. Действительно, масса разных моделей устройств колеблется от 20 до 80 кг.

С другой стороны, после установки вряд ли кто-то будет волновать потребителей своей массой — работа индукционных котлов не требует их перемещения.Более того, использование современных технологий приведет к выпуску моделей компактных размеров, обеспечивающих возможность крепления на стене, и тем самым способствуя значительной экономии места для установки.

Во-вторых, довольно серьезный недостаток индукционных котлов, — высокая цена. Это факт — среди устройств электрического отопления на переменном токе индукционное оборудование входит в число самых дорогих.

Однако есть и обратная сторона медали. Если покупка индукционного котла пусть высока, но единоразовымфинансовым вложением, то приобретение некоторых других типов отопительных приборов требует больших усилий и затрат.Например, получение соответствующих разрешений на установку и прокладку коммуникаций, а также на установку и ежегодное сервисное обслуживание продаж.

Кроме того, в список недостатков индукционных котлов входит их способность создавать волновые помехи. Хотя диапазон таких помех составляет всего несколько метров, но этот фактор может быть важным для сохранения благополучия людей, склонных к восприятию магнитных волн. В таких случаях проблема решается, если индукционное оборудование установлено в отдельном помещении.

Что важнее — выбор индукционного котла или неправильная установка?

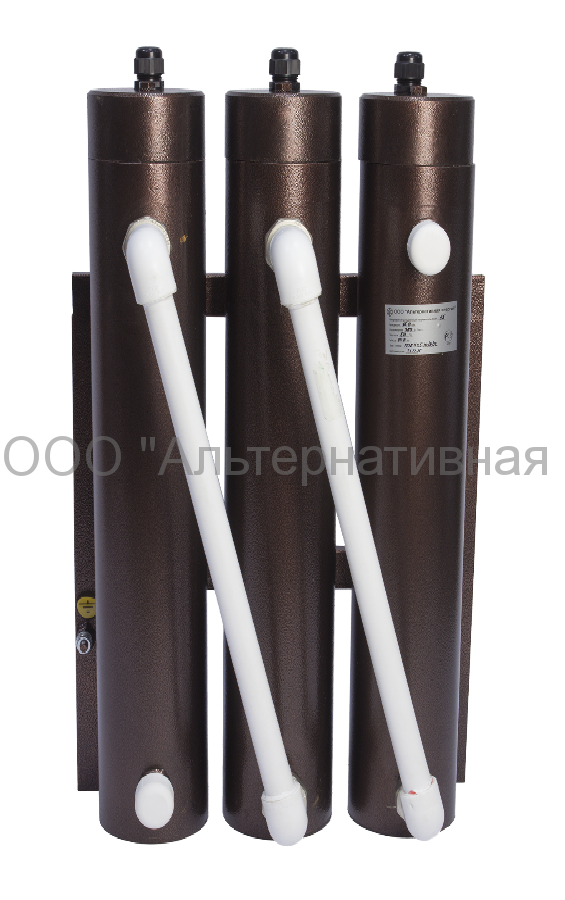

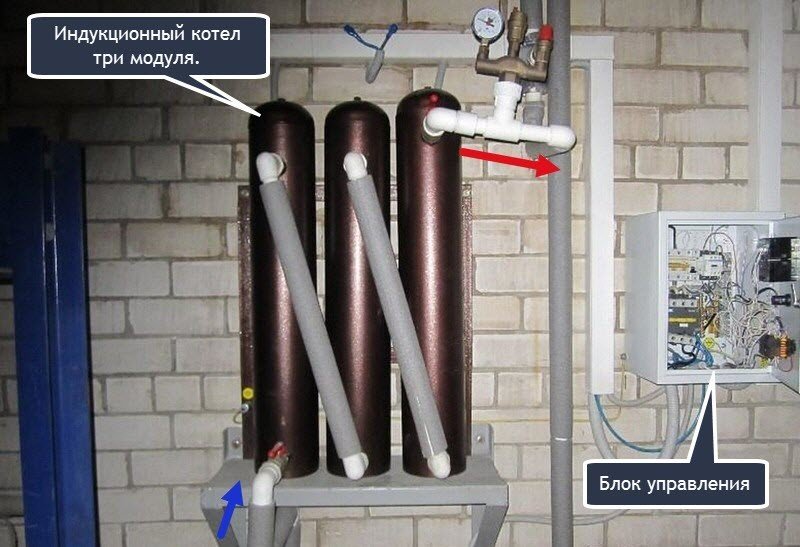

Котлы индукционного типа бывают двух типов: однофазные мощностью 2,5-7 кВт и трехфазные мощностью от 7 до 60 кВт. Показатель необходимой мощности определяется по принципу: на каждый квадратный метр отапливаемой площади должен приходиться шестидесяти ваттный котел. Этот вариант необходимо учитывать при выборе индукционного оборудования.

Наряду с этим важно знать некоторые правила его установки:

• Котлы индукционного типа предназначены для закрытых систем отопления, оснащены насосом принудительной циркуляции.
• Заземление — обязательная установка индукционной фазы котла.
• Крепление к стене должно быть строго вертикальным.

Благодаря индукционному нагревателю обогрев любого помещения стал простым, доступным и надежным. А их мелкие недостатки с лихвой компенсируются высокими потребительскими характеристиками: экономичностью, простотой обслуживания, максимальной безопасностью и минимальными материальными затратами.

Также:

Отопление частных домов

Газовые котлы отопления настенные.Обзор и сравнение ведущих производителей газовых котлов

Стоимость дизельного топлива как фактор в пользу автономного отопления

Индукционный — электрический котел PEREKO π — PI на электричестве

Котел Π (PI) предназначен для низкотемпературных установок центрального отопления, где температура температура теплоносителя не превышает 90 ° С. Возможна установка в установках из стали, меди, полиэтилена, полипропилена, ХПВХ и др.и с установленными радиаторами всех типов, а также обогревателями и воздушными завесами.

Описание конструкции котла

Котел Π (PI) — индукционный котел центрального отопления на основе электромагнитного устройства. Тепло генерируется электромагнитным полем непосредственно в камере нагрева, расположенной на стойках трансформатора. Такая конструкция позволяет снизить потери электромагнитного поля. Сама камера изготовлена ​​из высококачественной кислотостойкой стали.Расчетный срок службы котла — 50 лет. Основным элементом котла Π является трехфазный трансформатор с компактной вторичной обмоткой. Вторичная обмотка в этой конструкции образует камеру нагрева. Тепло, генерируемое в камере, полностью передается воде, протекающей через камеру.

ГАРАНТИЯ: На индукционные котлы серии π в день покупки предоставляется стандартная гарантия сроком на 24 месяца для эффективной работы котла, а также 24-месячная гарантия на такие компоненты, как контроллер или датчики (др. ). Однако возможно продление гарантии даже на 20 лет , зарегистрировав котел на сайте производителя и получив письменную 20-летнюю гарантию на котел.

Размеры котла PEREKO

PEREKO упрощенная схема элементов котла (PI).

1. Панель управления
2. Датчик температуры котла
3. STB
4. Датчик расхода
5. Реле ssr
6. Радиатор реле с вентилятором
7. Теплообменник
8. Исполнительный модуль
9. Предохранитель максимального тока
10. Подключение кабеля питания
11. Первичная обмотка
12. Гнезда для подключения циркуляционных насосов
13. Гнезда для подключения датчиков температуры
14. Ввод силового кабеля

Котел представляет собой электромагнитное устройство, преобразующее трехфазную электрическую энергию (ток) в тепло с помощью электромагнитного поля.

Энергетическая классификация зданий согласно Ассоциации устойчивого развития Польши

На основе «метода нагрева» был разработан о долгосрочном анализе использования индукционных котлов центрального отопления π.

После определения коэффициента энергопотребления здания [кВт / м ² / год], мы запоминаем это значение и вводим его в калькулятор затрат на отопление с индукционным котлом PI

«Калькулятор затрат на отопление для индукционного π котел

Примерная схема установки индукционного котла с буфером

Для обеспечения наиболее экономичной работы индукционного котла его лучше всего комбинировать с буферным резервуаром, накопительным резервуаром вместе с электрическим подключением, работающим в ночной тариф (G12) время.Если этого не требуют другие источники тепла, рекомендуется использовать буфер без змеевиков. Под буферным резервуаром, накопительным резервуаром мы понимаем изолированный контейнер, который предназначен для аккумулирования тепловой энергии, производимой котлом, и передачи этой энергии установке, когда котел не работает. Во время работы котла циркуляционный насос постоянно перемешивает воду в буфере, забирая холодную воду из его нижней части и подавая теплую воду сверху.Для среднего дома достаточно смонтировать аккумуляторный бак, буфер, емкостью примерно 700-800 литров. Размеры таких буферов настолько малы, что их можно установить в любой котельной.

БЕСПЛАТНОЕ ОТОПЛЕНИЕ

Если вы планируете или уже имеете солнечную установку, вы можете полностью или частично покрыть потребность в электроэнергии. Такую энергию, передаваемую в сеть, можно в любой момент использовать на 80% и использовать для отопления дома или горячего водоснабжения.

Отопление частного дома электрокотлом: отзывы, цены и схема

Благодаря стремительному развитию современных технологий каждый день появляются новые, более совершенные устройства, делающие нашу жизнь комфортной.Это касается ассортимента любой отрасли. Сфера систем отопления не исключение.

Сегодня многие производители приступили к серийному производству котлов. Это оборудование отличается множеством преимуществ.

Особенность работы

С уроков физики всем известно, что никакая энергия не может возникнуть ниоткуда и никуда не денется. Тепловая энергия преобразуется из электрической и служит для обогрева помещения.

Многие сегодня отдают предпочтение частным котельным электрическим котлам.Стоимость этого оборудования варьируется от 5 800 до 77 000 рублей. Это зависит не только от новизны оборудования, но и от его технических характеристик. На данный момент существует несколько вариантов отопления электрокотлами для частных домов.

Типы электрокотлов

Все электрокотлы условно можно разделить на три типа:

• ТЭНовые.
• Индукция.
• Электрод.

Они отличаются друг от друга в первую очередь способом нагрева теплоносителя.

Кроме того, все электрокотлы в зависимости от навесного оборудования делятся на:

В зависимости от напряжения сети оборудование может быть:

Эти котлы также могут быть:

• Одноконтурные.
• Двухконтурный.

Стоимость отопления электрокотла зависит от типа выбранного оборудования.

Отопительные котлы

Этот электрокотел работает по тому же принципу, что и электрочайник. Внутри котла расположены специальные нагревательные приборы.Это трубчатые нагревательные элементы. В таких котлах вода играет роль теплоносителя. Его нагрев происходит в проточном режиме, за счет чего происходит естественная циркуляция горячей воды в системе.

Преимущества отопительных котлов

Вы решили отапливать частный дом электрокотлом? Отзывы об этом виде оборудования более подробны. Это оборудование имеет небольшие габариты, его легко установить на стене. Также следует учитывать его привлекательный внешний вид. Монтаж электрокотла ТЭН достаточно прост.Устройство оснащено термостатическим оборудованием, которое позволяет контролировать все процессы без внимания владельцев. Такое оборудование часто характеризуется наличием двух датчиков.

Как организовать отопление частного дома электрическим котлом, отзывы, цена — все это вопросы, которые вы можете уточнить в точках продажи техники. Цена на электрокотел ТЭН колеблется в средних пределах. Это оборудование может работать с различными типами охлаждающей жидкости: от воды до антифриза.Хозяин дома может самостоятельно регулировать мощность оборудования, отключать или включать все ТЭНы. Таким образом, вы можете сэкономить время от времени потребляемую энергию.

Недостатки отопительных котлов

К сожалению, часто на поверхности нагревательных элементов, как в случае с котлом, образуется накипь. Это негативно сказывается на качестве теплопередачи, что приводит к увеличению затрат на электроэнергию.

Индукционные электрические котлы

Отопление дома электрокотлом основано на принципе электромагнитной индукции.Визуально он напоминает трансформатор, расположенный в сварном металлическом корпусе. Индуктор находится в герметичном отсеке, что исключает вероятность его контакта с теплоносителем. При нагревании охлаждающая жидкость отдает тепло сердечнику в змеевике, который постоянно перемещается вокруг него.

Размеры этого оборудования довольно большие, но производители ежегодно совершенствуют эту модель, уменьшая ее габариты.

Преимущества индукционного оборудования

• В данном электрокотле отсутствует нагревательный элемент, что исключает возможность поломки.
• Накипь практически не образуется.
• В качестве теплоносителя можно использовать как антифриз, так и воду.
• Отличается высоким уровнем безопасности.

Недостатки индукционного котла

Не каждый может обогреть частный дом электрическим котлом. Стоимость индукционного оборудования довольно высока.

К сожалению, для установки этого оборудования необходимо подготовить достаточную площадь, так как габариты оборудования достаточно большие.

Электрокотлы электродные

Электрод отличается от ТЭН электрокотлов способом нагрева теплоносителя. В этом типе электрокотла нет трубчатых ТЭНов. Вместо этого есть электроды. Электрод не является нагревателем, он способен передавать ток теплоносителю. Вода, в свою очередь, нагревается за счет собственного сопротивления. Это связано с взаимодействием отрицательно и положительно заряженных молекул на молекулярном уровне под действием электрода.

Самым популярным в нашей стране является отопление частного дома электрокотлом. Отзывы подтверждают это.

Преимущества электродных котлов

Основным преимуществом данного оборудования является его небольшой размер, что позволяет устанавливать его в любом помещении. Стоимость приемлема для многих в нашей стране.

Недостатки электродного оборудования

Перед тем, как подключиться к этому оборудованию, охлаждающая жидкость должна быть подготовлена. Нормальная работа котла возможна только при определенном удельном сопротивлении воды.К сожалению, самостоятельно измерить эти показатели, а также нормализовать их очень сложно. Поэтому стоит воспользоваться услугами специалистов.

В качестве теплоносителя может использоваться только вода. Необходимо регулярно контролировать его циркуляцию в системе.

Электроды необходимо регулярно заменять, так как они со временем растворяются в охлаждающей жидкости.

Особенности электрического отопления

К сожалению, в нашей стране нет ничего постоянного, как в мире.И каждый год возникает много споров на тему: «Будет ли дешевле электрическое отопление?»

На сегодняшний день считается, что частное отопление невыгодно. Домашний электрокотел. Отзывы говорят, что расход электроэнергии за несколько лет на обогрев загородного дома намного превышает трату средств на газовое отопление. Но электрооборудование для отопления намного дешевле газового. Это легко объяснимо.

Цена на электроэнергию ежегодно растет. Многие люди, решившие установить более дешевое оборудование, рискуют перебоями в подаче электроэнергии, высокими ценами.Кроме того, не стоит забывать о форс-мажорных обстоятельствах, например, плохих погодных условиях. Но у электрического отопления есть много преимуществ.

Преимущества отопления электричеством загородного дома

Владельцам частных домов очень важно определиться с типом отопительного оборудования. Ведь часто такие дома отличаются большой площадью, и в доме нужно держать тепло.

Использование электричества для отопления выгодно, потому что:

• Высокий уровень безопасности при эксплуатации.
• Небольшие затраты и минимальное время установки.
• Не нужно искать топливо.

Многие потребители уже обогревают частный дом электрическим котлом. Отзывы о большинстве из них говорят о том, что лучше выбрать комбинированную систему отопления. Последние позволяют использовать как газовое, так и электрическое отопление. Это идеальный вариант в случае возникновения форс-мажорных ситуаций. Электроэнергия сможет выручить в любой ситуации, когда, например, закончился баллонный газ. А газ станет незаменим в случае грозы или сильного снегопада, когда чаще всего отключают электричество.

Поэтому идеальный вариант обогрева электричеством в загородном доме — это наличие дополнительных источников, способных выручить в неожиданной ситуации.

Электрокотельная установка

Отопление частного дома электрокотлом возможно организовать своими руками! Монтаж электрокотлов, по сравнению с газовыми твердотопливными котлами, довольно прост. Но следует строго соблюдать все правила и требования.

Льготы:

• Нет необходимости выделять спецтехнику помещения.Благодаря минимальным размерам большинство электрокотлов можно устанавливать где угодно. Современный дизайн техники прекрасно впишется в любой интерьер помещения. При желании котел можно спрятать в специальной нише.
• Специальные системы вентиляции или дымоходы использовать нельзя. Это оборудование не образует отходов, угрожающих жизни человека и требующих утилизации.
• Подключить оборудование просто.
• Схема отопления с электрокотлом достаточно проста, поэтому установка и подключение данного вида отопления не требует согласования и согласования в соответствующих органах. Также в будущем не будет систематических проверок, которые часто приносят дискомфорт и конфликты.

Заключение

Отопление частного дома электрокотлом — новшество, но с каждым годом оно набирает популярность. Благодаря наличию различных модификаций оборудования для обогрева электричеством можно найти подходящий вариант для того или иного сооружения. Перед приобретением оборудования каждому домовладельцу необходимо произвести расчеты мощности электрокотла для конкретного помещения с учетом всех тепловых потерь.Поэтому стоит заранее побеспокоиться об утеплении здания. Это позволит избежать неприятностей с системой отопления.

Как тепловые насосы помогают домовладельцам бороться с изменением климата

Вы можете обогреть здание разными способами. Бойлер нагревает воду и пропускает ее через радиаторы, обогревающие комнаты. Печь передает тепло воздуху, который затем выталкивает через вентиляционные отверстия в жилые помещения.

В большинстве американских домов эти устройства работают на ископаемом топливе. В зависимости от вашего географического положения и возраста вашего дома и его систем эти виды топлива могут включать дистиллятный мазут (в основном все еще используется на северо-востоке), пропан (распространен в сельской местности) или природный газ (распространен повсюду).Каждый из них при сгорании выделяет в атмосферу углекислый газ.

Но котлы и печи — не единственный вариант. Вместо нагрева воздуха тепловые насосы перемещают тепло из одного места в другое, преобразовывая вещество, называемое хладагентом, между его жидкой и газовой формами. Ваш холодильник — это тепловой насос. Так кондиционер. Оба этих устройства перекачивают тепло в обратном направлении: теплый воздух поглощается змеевиками хладагента и откачивается. Холодильник и кондиционер перемещают тепло только в одном направлении.Но тепловой насос может делать и то, и другое, а это означает, что один и тот же прибор может нагревать зимой — даже в очень холодном климате — и охлаждать летом. («Тепловой насос» — ужасное, сбивающее с толку название для этих устройств.)

Тепловые насосы существуют уже несколько десятилетий, но раньше они не были очень эффективными, особенно в очень холодную погоду. Это меняется. Теперь некоторые тепловые насосы для холодного климата могут эффективно передавать тепло при отрицательных температурах. В самые холодные дни может потребоваться печь на жидком или газовом топливе (или другие резервные источники тепла), но в остальные дни ваше тепло может быть электрическим.

В штате Мэн отсутствие газовой инфраструктуры облегчило государству стимулирование электрификации систем отопления домов. Центральное кондиционирование воздуха в этом штате — редкость, а установка теплового насоса бесплатно добавляет прохладное кондиционирование воздуха. Электросеть штата Мэн уже очень чистая, и эти новые тепловые насосы намного эффективнее оконных кондиционеров.

Майкл Стоддард, исполнительный директор Efficiency Maine Trust, государственной организации по энергоэффективности, сказал мне, что за последние семь лет компании Mainers было продано более 60 000 тепловых насосов.Некоторые майнеры были обожжены высокой стоимостью топочного мазута — товара, цена которого колеблется. Спонсируемые государством программы скидок для потребителей, в том числе программа, которая предлагает возврат до 1500 долларов при покупке тепловых насосов, также стимулировали недавнее внедрение устройств. Стоддард опасался, что участие в государственных программах стимулирования может прекратиться, потому что люди не захотят тратить деньги во время пандемии. «Вместо этого количество участников увеличилось вдвое, — сказал он. Люди застряли дома, у некоторых из них были лишние деньги, учитывая их льготы по стимулированию и сокращение расходов.А в некоторых частях штата Мэн летом все еще может нагреваться до 90 градусов по Фаренгейту.

Мотивирует ли само сокращение выбросов углерода Mainers использовать тепловые насосы? «Я уверен, что ответ заключается в том, что он развивается», — возразил Стоддард. Но даже если жители выбирают экологически чистую энергию не с учетом декарбонизации, успех таких программ стимулирования, как Efficiency Maine Trust, помог штату выдвинуть более агрессивные политические предложения. За несколько недель до нашего разговора Стоддард сказал мне, что штат Мэн только что завершил разработку нового плана действий по борьбе с изменением климата, и декарбонизация систем отопления была среди трех его основных рекомендаций по смягчению последствий.«Теперь все говорят об этом, как будто это просто то, чем мы должны заниматься», — сказал он.

Индукционный нагреватель «сделай сам»: 10 шагов (с изображениями)

Многие из вас, читающие это, могут спросить: «Что такое драйвер ZVS»? Что ж, это чрезвычайно эффективная схема генератора, способная создавать чрезвычайно мощное электромагнитное поле, которое нагревает металл. Это руководство показывает вам, как делать это основа индукционного нагревателя.

Чтобы понять, как работает этот блок питания, я объясню его различные разделы.Первая секция — это блок питания на 24 вольта. Блок питания должен выдавать 24 вольта при токе 10 ампер. В качестве источника питания я буду использовать две герметичные свинцово-кислотные батареи, соединенные последовательно. Затем питание подается на плату драйвера ZVS. Генератор ZVS проталкивает и пропускает ток через катушку вокруг нагреваемого объекта. Это постоянное изменение направления тока создает флуктуирующее магнитное поле. Это вызывает множество небольших вихревых токов в металле (см. Диаграмму выше).2 * Р.

Теперь очень важен тип металла нагреваемого объекта. Черные металлы обладают более высокой магнитной проницаемостью, поэтому они могут использовать больше энергии магнитного поля. Это позволяет нагревать их быстрее, чем другие материалы. Металлы, такие как алюминий, имеют более низкую магнитную проницаемость, поэтому им требуется больше времени для нагрева. Вещи с высоким сопротивлением и низкой магнитной проницаемостью, такие как человеческий палец, вообще не будут нагреваться индукционным нагревателем. Также очень важна стойкость материала. Если у вас есть более высокое сопротивление в целевом металле, тогда будет протекать меньший ток, поэтому мощность, преобразованная в тепло, станет экспоненциально меньше. Если у вас металл с меньшим сопротивлением, то ток будет выше, но потери мощности будут ниже из-за закона Ома. Это немного сложно, но из-за взаимосвязи между сопротивлением и выходной мощностью максимальная выходная мощность достигается, когда сопротивление объекта приближается к 0.

Генератор ZVS — самая сложная часть этой схемы, поэтому я собираюсь объяснить, как он работает. Прежде всего, когда ток включен, он проходит через 2 индуктивных дросселя с каждой стороны катушки. Дроссель предназначен для того, чтобы цепь не потребляла слишком много силы тока при запуске. Ток также течет через два резистора 470 Ом на затворы двух МОП-транзисторов. Теперь, поскольку ни один компонент не идеален, первым будет включаться один Mosfet. Когда это происходит, он забирает весь ток затвора от другого МОП-транзистора.Он также потянет сток того Mosfet, который находится на земле. Это не только позволит току течь через катушку к земле, но также позволит току течь через один из быстрых диодов, формирующих другой затвор другого МОП-транзистора, блокируя его. Поскольку параллельно катушке установлен конденсатор, он создает резонансный контур резервуара, который начинает колебаться. Из-за этого резонансного действия сток другого МОП-транзистора будет колебаться взад и вперед по своему напряжению, в конечном итоге достигая 0 вольт. Как только это напряжение будет достигнуто, заряд затвора от включенного МОП-транзистора разрядится через быстрый диод в сток противоположного МОП-транзистора, эффективно отключив его.Когда этот Mosfet выключен, у другого Mosfet есть возможность включиться. После этого цикл повторяется тысячи раз в секунду. Резистор 10 кОм предназначен для истощения любого избыточного заряда затвора на МОП-транзисторе, потому что он похож на конденсатор, а стабилитрон предназначен для поддержания на затворах МОП-транзисторов напряжения 12 В или ниже, чтобы они не взрывались. Этот высокочастотный генератор большой мощности позволяет нагревать металлические предметы.

Пришло время построить эту штуку!

Индукционный котел, 7 кВт, для нагрева поверхности 120 м² — 140 м²

Современное отопительное устройство, не имеющее электронагревателей.Котел центрального отопления работает по принципу электромагнитной индукции, который заключается в создании электродвижущего поля в змеевике котла за счет изменения магнитного потока. Электромагнитное поле улавливается нержавеющей сталью. Благодаря электромагнитной индукции создаются вихревые токи, обеспечивающие эффективную и экономичную работу индукционной печи. Покупка одиночного котла — это долгие инвестиции со многими преимуществами. Не так уж и мощно, но и удобно.Определенно дешевле в эксплуатации по сравнению с другими доступными устройствами, оснащенными традиционными изнашивающимися нагревателями и камнями в системе центрального отопления (центральное отопление). Печи устраняют проблему благодаря отсутствию традиционного нагревателя и могут работать намного дольше без сбоев и без обслуживания.

Заявка:

Чаще всего покупатели нашего магазина выбирают котлы для отопления дома, часто устанавливая теплый пол или воздушные завесы, питающие энергию от котла.Индукционные печи нашей компании чаще всего используются параллельно с подогревом технической воды в котле. Возможностей использования и использования энергии, поступающей от котла, действительно много.

Экономика и производительность:

Время работы котла регулируется. Эффективность и экономичность обеспечивают работу в автоматическом режиме. Одинарный индукционный котел сводит к минимуму потери тепла на 98% (установка дымохода не требуется), потому что он нагревает воду немедленно, а не окружающую среду.Кроме того, он может нагреваться намного быстрее, поэтому вам не нужно включать его на несколько часов раньше, чтобы обогреть дом. Экономия здесь за счет того, что мы греем только тогда, когда нам это нужно. Например, когда мы идем на работу, мы устанавливаем минимальный нагрев, чтобы поддерживать минимальную температуру, необходимую для оптимальной работы домашней установки. Покупая котел в нашем магазине, вы не несете никаких расходов, связанных с использованием, переоборудованием или созданием котельной. Котел, представленный в этой товарной карточке, отапливает здания площадью до 140 кв.м.Другие индукционные котлы для обогрева больших помещений доступны здесь.

Технические параметры:

• Модель: 7кВт 400В x3.
• Мощность: 7кВт
исправлено
• Отапливаемая площадь в (м²): 140 м².

Преимущества тройного индукционного котла:

• Не занимает много места.
• Безопасен в использовании.
• Идеально подходит для надворных построек, студий, офисов.
• Полностью не требует обслуживания.

vitality

Индукционный котел — это инвестиции на долгие годы. Срок службы около 30 лет. Корпус котла из стального проката, покрытого полной антикоррозийной защитой, или из нержавеющей стали, в зависимости от модели. Медная индукционная катушка с высокотемпературной крышкой и металлический держатель для вертикального монтажа обеспечивают удобство при установке.

Экономия:

• A ++ и A + и A затраты на отопление для индукционного котла ниже, чем на твердом топливе,

• B затраты сопоставимы с затратами на Расходы на использование природного газа

• C сопоставимы с затратами, понесенными при использовании природного газа.

При правильно завершенной термомодернизации здания (термомодернизация — мероприятия, направленные на снижение улетучивания горячего воздуха, и те, которые будут обеспечены за счет экономичного обогрева здания), одиночный индукционный котел обеспечивает очень низкое энергопотребление. спрос (ЕС).

Универсальные возможности подключения

Наш котел можно подключить к уже существующей системе отопления. Одиночный котел 6.0 работает с такими системами отопления, как: топка, твердотопливный котел, тепловой насос, фотоэлектрическая установка, воздушная завеса и т. Д.Индукционный котел может работать в установках из медных и стальных труб, из синтетических материалов.

Установка котла

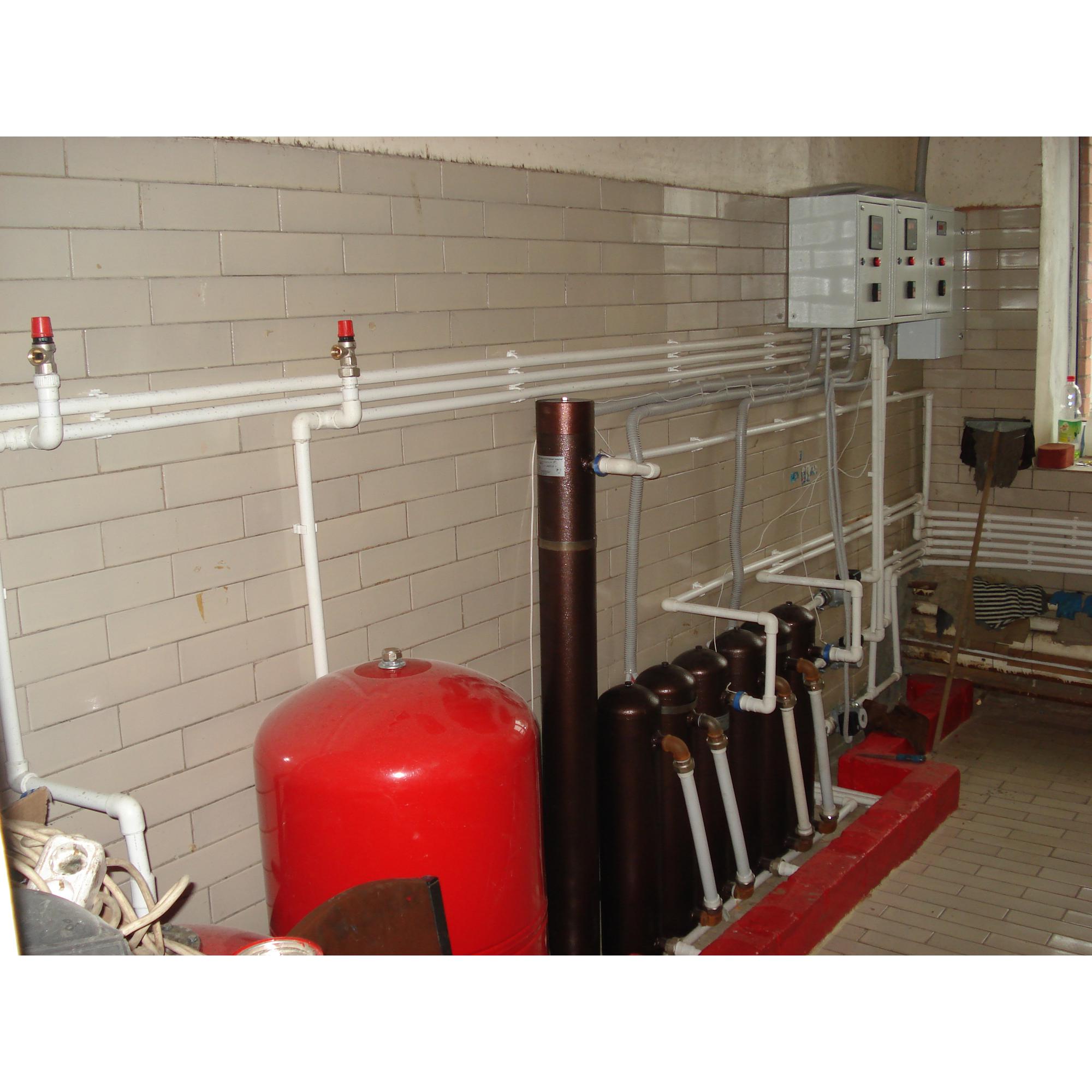

Наши котлы могут быть установлены в зданиях, где медные, стальные или пластиковые трубы используются для строительства центрального отопления. Также материал, из которого изготовлены радиаторы, не создает препятствий; для установки можно использовать стальные, медные, чугунные или алюминиевые радиаторы.

Котлы можно разделить на части, что позволяет увеличить отапливаемую площадь.

Примерная схема установки водогрейного котла ГВС

Примерная схема установки индукционного котла.

Примерная схема установки индукционного котла.

1 — индукционный котел; 2 — пульт управления; 3 — группа безопасности; 4 — твердотопливный котел; 5 — аккумулятор тепла; 6 — шаровой кран; 7 — обратный клапан; 8 — циркуляционный насос; 9 — трехходовой клапан; 10 — радиатор; 11 — теплые полы; 12 — расширительный бачок.

Примерная схема подключения индукционного котла к твердотопливному котлу.

1 — котлы индукционные; 2 — пульт управления; 3 — предохранительный клапан; 4 — твердотопливный котел; 5 — емкость для воды; 6 — водопровод; 7 — Шаровой кран; 8 — циркуляционный насос; 9 — обратный клапан; 10 — гидравлическая стрела; 11 — предохранительный клапан; 12 — сосудистый расширительный бачок; 13 — распределитель; 14 — клапан; 15 — душевая кабина; 16 — теплый пол; 17 — радиаторы; 18 — ванна.

Индукционные котлы для отопления частного дома

Среди электрического водонагревательного оборудования особое место занимает индукционный электрокотел. Принцип действия основан на возникновении токов Фуко. Сфера применения ограничивается бытовыми и промышленными системами закрытого типа.

Устройство индукционного электрического котла

Устройство индукционного (инверторного) электрического котла, состоит из нескольких важных узлов, отвечающих за возбуждение электромагнитного поля и передачу тепла.Конструктивно ТЭН состоит из следующих элементов:

Такое устройство обеспечивает максимальный КПД 99%. Индукционный электрокотел имеет следующие преимущества:

• Использование инверторной технологии обеспечивает необходимую интенсивность нагрева теплоносителя, предотвращая его перегрев и закипание. При этом требуется создать условия для постоянной циркуляции жидкости внутри ТЭНа.
• Широкий диапазон рабочих температур. При необходимости котел можно подключить к энергосберегающим системам отопления, например, «теплые полы» или работать в режиме незамерзания, поддерживая нагрев в пределах 10-15 ° С.
• Безопасность и эффективность — принципиальная электрическая схема, полностью исключает возможность поражения электрическим током. Сердечник быстро нагревается из-за низкого уровня инерции. Применяется более низкая температура нагрева теплообменника, чем в отопительных котлах.
• Продолжительный срок службы инерционного электрокотла, от 40-60 лет. При этом на протяжении всей эксплуатации менять ТЭН не нужно.

Чем отличаются индукционные котлы от нагревательных элементов

• Котел с нагревательным элементом — для нагрева используется трубчатый нагреватель, с спираль внутри, нагретая в результате замыкания электрической цепи. Сверху нагревательный элемент заключен в оболочку из керамики или нержавеющей стали.
  Для нагрева охлаждающей жидкости выделяемое тепло проходит несколько стадий. Сначала спираль разогревается. Тепло передается поверхности нагрева и только потом теплоносителю. При этом наблюдаются большие тепловые потери.
• Индукционный котел — в роли теплообменника выступает полый ферромагнитный стержень, по которому циркулирует теплоноситель. Преимущество индукционных котлов перед обычными электрокотлами заключается в прямом нагреве теплоносителя системы отопления.Нагретый сердечник немедленно передает тепло.

Потери тепла сведены к минимуму за счет двойной теплоизоляции корпуса. В результате принципа действия и конструктивных особенностей система отопления с использованием индукционного электрического котла имеет высокий КПД 98-99%.

В бойлерах с ТЭНом для отопления и горячего водоснабжения используются два отдельных ТЭНа, которые работают одновременно при открытии крана ГВС. При этом создается пиковая нагрузка на электросеть, увеличивается потребление электроэнергии. В индукционных теплогенераторах этого не происходит.

Из-за наблюдаемого при работе шума и вибрации, а также высокой стоимости индукционные котлы предназначены в первую очередь для обогрева производственных помещений.

Выбор электрокотла индукционного типа

• Потребляемая мощность — котлы мощностью до 6-8 кВт подключаются к двухфазной бытовой сети. Установка котлов большей мощности требует выделения трехфазной сети 380В.
• Среднесуточное потребление электроэнергии можно найти в описании котла. При выборе учитывайте стоимость отопления. В некоторых случаях экономически целесообразно подключить электрический котел к существующей системе отопления с твердотопливным или жидкотопливным теплогенератором в качестве вторичного источника тепла.
• Система управления — возможность дистанционного управления, подключения к комнатным и погодозависимым датчикам температуры, повышают комфорт работы и обеспечивают автономность системы отопления.

Перед покупкой понравившегося электрокотла неплохо было бы ознакомиться с полным описанием, особенностями эксплуатации, допустимым типом теплоносителя, сроком службы, гарантией производителя и т. Д. Указанные в инструкции по эксплуатации рабочие параметры значительно облегчат выбор. котла.

• VIN — модель — аббревиатура от Vortex Induction Heater. Производство компании «Альтернативная энергия», расположенной в городе Ижевск. Популярность котлов VIN постоянно растет, что позволило продукции выйти на зарубежные рынки отопительного оборудования.
• SAV — котлы производства ЗАО НПК «ИНЕРА». Производственные мощности предприятия начали работать в 2007 году. Компания способствует внедрению новых энергосберегающих технологий и созданию конкурентоспособной продукции. Электрокотлы САВ применяются для отопления жилых и промышленных комплексов.
• TECO-HOUSE — украинский производитель. Сфера деятельности концерна охватывает многие сферы производства, в том числе производство отопительного оборудования. Индукционные котлы
  TECO-HOUSE отличаются уникальной системой управления, высоким тепловым КПД и безопасностью.Продукция производится в соответствии со стандартами, действующими в ЕС и Российской Федерации.
• Эдисон — электрокотел производства Сибтехномаш. Компания специализируется на производстве комплексных решений для отопления жилых и промышленных зданий. На базе предприятия разрабатываются и производятся модульные электрические котельные, оснащенные водонагревателями Эдисона.
• Miraton — российский бренд, относительный новичок в производстве отопительного оборудования.На базе предприятия производят теплогенераторы бытового назначения. Преимущество продукции Miraton — уникальный дизайн корпуса, позволяющий устанавливать внутри жилого помещения.

Особенности эксплуатации индукционных электрокотлов

Реальные отзывы об электрических котлах индукционного нагрева могут оказать в этом большую помощь.

Особенности эксплуатации:

• Универсальность — котел работает с любым типом теплоносителя без снижения теплового КПД и КПД.
• Подходит исключительно для систем с принудительной циркуляцией теплоносителя. Нагревательная жидкость является естественным охлаждающим элементом нагретого сердечника. Если циркуляция остановится, теплообменник перегреется.
• Области применения — производители в основном выпускают промышленные индукционные электрические котлы. Реже выпускаются бытовые модели. Тепловой КПД индукционного устройства увеличивается с увеличением количества нагретого теплоносителя.
• Срок службы — индукционные котлы дороги. Расход электроэнергии на 10-15% ниже, чем у ТЭНов. Экономия достигается также за счет длительного срока службы теплогенераторов, достигающего 40 лет.

Устройство данной группы оборудования простое и мало чем отличается от аналогов с ТЭНами. Основное отличие заключается в форме нагревательных элементов. В таких котлах вместо обычной спирали в «колбе» устанавливается блок электродов, помещенный в теплоизолированный кожух (бак водогрейного котла).

Принцип действия основан на преобразовании кинетической энергии ионов соли, растворенных в жидкости, в тепловую энергию; чем быстрее они движутся, тем выше степень его нагрева. Это зависит не только от постоянной смены полюсов (~ U 50 Гц), но и от регулирования процесса напряжением, подаваемым на электроды котла; Изменяя его значение, пользователь выбирает приемлемую температуру теплоносителя на выходе из отопительной установки. Принципиальное отличие от работы бойлера ТЭНа в том, что вода является частью электрического контура; через него проходит ток.

Что это значит? Эл / сопротивление жидкости напрямую связано с температурой. Повышая его, можно добиться более рационального расхода электроэнергии / энергии (75 0С — оптимальный режим). А специфика процесса, происходящего в баке котла, исключает потери тепла.

Плюсы моделей электродов

• Большой ассортимент. Подбор по способу подключения (1 или 3 фазы) и мощности (в пределах 2-50 кВт).
• Проект на установку электродного котла, в отличие от газового оборудования, не требуется.
• Высокий КПД — до 98%.
• Компактность.
• Инертность к промышленным перепадам напряжения. Его нестабильность не отражается на работе установки.
• Инерция электродного котла равна нулю. Вся тепловая энергия уходит на повышение температуры воды, а не на предварительный нагрев нагревательного элемента.
• Универсальность эксплуатации. В отопительных контурах с электродными котлами может использоваться вода или «незамерзающая».
• Надежность.Все устройство представляет собой бак + металлические штифты; ломать нечего.
• Простота установки. Электрод, как и любой другой электрик / бойлер, не нужен; ограничений по месту установки практически нет.
• Возможности автоматизации. Хотя дорогие модели изначально оснащены всем необходимым.
• Электродные котлы могут работать в каскадных схемах. А это увеличение мощности + резервирование.
• Нет необходимости вызывать специалиста для обслуживания, замены электродов.
• Доступные цены на оборудование.

Минусы

• Требования к режиму. Когда температура охлаждающей жидкости превышает значение 75 ° C, увеличивается потребление энергии. Для систем отопления с большой протяженностью сложно выбрать котел подходящей мощности. Причины: лимит поставки эн / ресурса для частного сектора, повышенная нагрузка на линию.
• Чувствительность к качеству жидкости. Как и в нагревательном элементе, на электродах постепенно откладываются солевые образования; требуется регулярная уборка.
• Постоянно убывающая мощность. Связано с естественным «истончением» электродов. Их нужно регулярно менять, как нагревательные элементы в традиционных моделях.
• Надежное заземление. Организовать в квартире сложно, но это обязательное условие для установки техники. Ток в баке проходит через теплоноситель, и, используя котел с незаземленными электродами, пользователь рискует почувствовать электрошок даже при легком прикосновении к радиатору отопления.
• Одно из условий экономичной работы — качественная автоматизация.И это дорого.

В качестве недостатка ряд источников указывает, что электродные котлы подключаются только к сети переменного напряжения; при U = охлаждающая жидкость ионизирована. У каждого хорошего хозяина есть запасной агрегат (дизельный или бензиновый), а значит, этот минус не имеет значения.

Примечание. Для повышения КПД электродного котла необходимо правильно подготовить теплоноситель, добившись оптимального сопротивления току. В нем используются вещества, которые есть в каждом доме (например, пищевая сода) и дистиллированная вода.Но не все препараты для этого подходят; некоторые вызывают коррозию металла. Также необходимо правильно определить концентрацию «раствора», иначе мощность отопительной установки резко снизится. Лучше не практиковать, не посоветовавшись с профессионалом!

В связи с постоянным ростом цен на энергоносители владельцы загородных домов и городских квартир переходят на альтернативные, более выгодные виды отопления, в основном выбирая его автономные варианты. Некоторые предпочитают устанавливать его, чтобы не переплачивать за центральное отопление, которое в некоторых регионах оплачивается не только зимой, но и летом.Другие домовладельцы заинтересованы в обогреве дома электроприборами.

Электричество удобнее в том смысле, что установка такого водонагревателя не требует согласования с лицензирующими организациями, составления и утверждения проекта. Но многих отпугивают высокие тарифы. А это значит, что нужно остановить свой выбор на электрокотлах, которые отличаются повышенной эффективностью и экономичностью работы. К ним, конечно же, относятся узлы индукционного принципа действия.Они по праву создали довольно высокую конкуренцию газовым отопительным приборам.

А вот индукционный котел сам по себе очень дорогое «удовольствие». Поэтому многих домашних мастеров интересует вопрос — можно ли сделать индукционный котел своими руками. Оказывается, да, это выполнимая задача, но она требует определенных навыков и знаний, особенно в области электротехники.

Сразу оговоримся о следующем.Автор этих терминов не является сторонником «самоделок» в области электрооборудования, работающего с опасными для жизни напряжениями. Поэтому данную публикацию следует рассматривать как обзор возможных вариантов, а не как пошаговое руководство к действию. Вам следует очень трезво взвесить свои силы, знания и возможности, прежде чем браться за такую ​​задачу.

Системы индукционного нагрева начали применять в 80-х годах прошлого века на промышленных предприятиях.Бытовая техника появилась только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако принцип их действия остался неизменным.

Название этих отопительных систем и устройств уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы заключается в том, что если пропускать переменный ток по проводу достаточно большого диаметра в сечении, намотанному в виде катушки, то вокруг этой первичной обмотки создается мощное электромагнитное поле.Если в этом поле есть проводник, то в нем будет индуцироваться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают сердечник из сплава с расположенными в нем магнитными свойствами, то получается своеобразная короткозамкнутая цепь. А из-за появления на нем блуждающих токов Фуко происходит очень быстрый и сильный нагрев этого материала.

Этот принцип широко используется, например, в сталелитейной промышленности. Также они нашли применение для быстрого и высокотемпературного нагрева воды.Понятно, что в этом случае стержнем будет труба или другой канал, по которому циркулирует теплоноситель.

И наиболее понятный пример индукционного нагревателя — это проволока, намотанная на трубу из диэлектрика, которая будет изолировать магнитопровод, помещенный в его внутреннее пространство.

Катушка с проволокой подключается к источнику питания и создает электромагнитное поле. В результате действия переменного электромагнитного поля стержень с металлическим сердечником нагревается, передавая тепло теплоносителю, который затем поступает в трубы и радиаторы отопительного контура.В качестве теплоносителя в автономных системах отопления можно использовать масло, воду или этиленгликоль.

Это, конечно, очень упрощенное объяснение. В индукционных котлах промышленного производства теплообменный ферромагнитный сердечник может представлять собой целый лабиринт труб или каналов, и часто, например, в вихревых нагревателях, в этом процессе участвует и корпус устройства.

В отопительных системах небольшой длины теплоноситель при нагревании будет подниматься вверх, и создаваемого естественного давления обычно достаточно для его естественной циркуляции.Если теплотрасса достаточно длинная и разветвленная, привязана к коллекторам с дальнейшим распределением потоков теплоносителя по отдельным контурам, то в системе устанавливают один или несколько циркуляционных, так как без них невозможно будет добиться необходимого движения теплоносителя. охлаждающая жидкость.

Перед покупкой или началом изготовления индукционного котла стоит понять, насколько эффективен этот способ нагрева.В специализированных торговых центрах от продавцов-консультантов можно услышать только положительные характеристики систем, работающих по этому принципу. Однако не все, что они скажут, на 100% правда. И у этих отопительных агрегатов есть свои, так называемые, «подводные скалы».

Продавцы оперируют целым списком тезисов, пытаясь увеличить продажи котлов, работающих по индукционному принципу:

• Например, широко распространено мнение, что принцип работы этих устройств является инновационной разработкой.

На самом деле это неправда, поскольку электромагнитная индукция была открыта еще в 1831 году английским физиком-экспериментатором Майклом Фарадеем … Во второй половине ХХ века индукционные системы успешно применялись в металлургической промышленности.

Из этого можно сделать вывод, что данные устройства вряд ли можно отнести к категории инновационных технологий. Однако в этом есть свой «плюс», поскольку такая система уже проверена временем и доказала свою эффективность.

• Следующее важное качество, на которое обращают внимание продавцы, — это экономичность использования индукционного котла. Обычно утверждается, что этот тип агрегатов потребляет на 25-30% меньше энергии, чем другие электронагреватели. Вы согласны с этим?

Цены на котлы индукционного нагрева

котел индукционный

Наверное, нет. Любой человек потребляет электроэнергию в соответствии с ее мощностью, указанной производителем в техническом паспорте. То есть для выработки одного киловатта тепла в самом идеальном случае (при 100% КПД) устройству необходимо потреблять киловатт электроэнергии.Причем даже при названных параметрах КПД агрегата может быть меньше, так как многое зависит еще и от конкретных условий работы котла.

Время нагрева теплоносителя до нужной температуры зависит от мощности и КПД ТЭНа. Надо сказать, что часть затраченной энергии так или иначе тратится зря, поскольку материалы, из которых изготовлены детали устройства, не имеют нулевого сопротивления. Однако тепловые потери от работы индукционного котла не уходят «в дымоход», а остаются в помещении, где установлен прибор, что зачастую является их очевидным преимуществом.

Итак, напрашивается вывод, что серьезно сэкономить на электроэнергии при использовании индукционного котла вряд ли удастся. Но их КПД и скорость нагрева действительно высоки.

• Несмотря на примерный срок службы, указанный в техпаспорте, установленный производителем (не путать с гарантией!), Продавцы уверяют, что котел индукционного нагрева прослужит не менее 25 лет. Стоит согласиться, что эта информация достоверна, если электронный блок управления выполнен качественно.Блок включает в себя полупроводниковые элементы в своем корпусе, которые еще могут выйти из строя. Как правило, на комплектующие электронного блока производители дают десятилетнюю гарантию. Однако нередко они отлично работают 25-30, а то и более лет.

А вот в самом котле по большому счету ломать просто нечего. Итак, первичная обмотка, обычно сделанная из меди, имеет большой запас прочности и прослужит долго, если ее правильно охладить (а это обеспечивается циркуляцией теплоносителя).

Сердечник-стержень или материал внутренних каналов, конечно, со временем начнут портиться, так как на него постоянно будет отрицательно влиять агрессивная среда теплоносителя, а также чередование охлаждения-нагрева. Однако, чтобы он пришел в полную негодность, должно пройти не один десяток лет.

Учитывая конструкцию котла, работающего по индукционной схеме, можно сделать вывод, что он намного надежнее и долговечнее нагревательных приборов, в которых в качестве нагревательных элементов используются нагревательные элементы.

Цены на отопительный котел

котел

• Еще одно качество, которое ставит в плюс индукционный нагреватель, — это бесшумность работы — якобы оно выгодно отличает его от других нагревательных приборов. Возникает вопрос, так ли это?

А здесь с точностью до наоборот. Да, электрические нагревательные элементы работают бесшумно, поскольку во время их работы не возникают акустические колебания и не используются механические компоненты. Однако именно во время работы индукционного устройства отчетливо ощущаются низкочастотные колебания, которые могут раздражать людей с повышенным слухом.Это негативное явление минимизировано в котлах вихревого типа, в которых напряжение питания первичной обмотки предварительно преобразуется в высокочастотное.

Кроме того, если в системе установлен циркуляционный насос низкого качества, он также может стать источником легкого раздражающего шума. Но это уже касается всех систем отопления вне зависимости от типа котла. Но современный ассортимент насосов позволяет приобрести совершенно бесшумную модель.

• Компактность котла покупатель может оценить визуально.Можно сказать, что данный агрегат состоит из отрезка трубы определенной длины, который не занимает много места, в отличие от других отопительных приборов. Правда, масса индукционного котла обычно очень внушительная, то есть потребуются надежные кронштейны.

Однако не забывайте, что потребуется место для сопутствующих элементов системы, а также для разводки цепей и установки коллекторов, если этого требует схема. Если необходимо отапливать довольно большую площадь дома, то часто устанавливают несколько индукционных устройств, а для всей системы требуется много места.

• Утверждение, что котлы этого типа полностью безопасны, к тому же это качество котлов более выражено, чем у их аналогов ТЭНов, неверно. Эксплуатационная безопасность этих двух типов нагревательных устройств примерно одинакова и зависит от правильного подключения и работоспособности встроенных в них систем защиты от экстремальных ситуаций.

Например, если в индукционном приборе происходит утечка теплоносителя, а электромагнитное поле вовремя не выключается, а нагрев внутреннего сердечника продолжается, то корпус и крепеж могут расплавиться буквально за считанные минуты.Поэтому при покупке устройства или его самостоятельном проектировании нужно обратить внимание на автоматическое отключение агрегата в случае возникновения аварийной ситуации.

Как видно из информации, представленной выше, индукционные котлы, как и другие отопительные агрегаты, имеют свои недостатки, и они не являются уникальными устройствами, позволяющими платить за отопление сущие копейки. Однако их эффективность не вызывает сомнений. И еще — благодаря компактным размерам бойлера его можно разместить в квартире, например, в нише, так что он будет практически незаметен.

Существует множество конструкций индукционных котлов. Некоторые из них сложно сделать самостоятельно, другие проще. Далее мы рассмотрим относительно доступные варианты, которые можно изготовить в домашних условиях. Однако для воплощения этих проектов в жизнь потребуются определенные материалы и инструменты.

Этот вариант нагревателя можно назвать экспериментальным.Подходит для отопления небольшого помещения площадью 20 ÷ 25 м². Лучше всего в отопительный контур, обогреваемый таким устройством, установить либо радиаторы, которые быстро прогреваются и отдают тепло в комнату. К тому же объем таких радиаторов небольшой, поэтому требуется небольшое количество теплоносителя, который в индукционном мини-котле будет быстро нагреваться.

Источником переменного электромагнитного поля в этом проекте является индукционная плита, которую, возможно, заменили более современной моделью, и которая до сих пор лежит без дела в кладовой.

Для изготовления данной модели нагревателя, работающего по индукционному принципу, потребуются следующие материалы:

• Труба стальная профильная 50х25 мм, десять секций длиной 500 мм и две длиной 300 мм — для изготовления теплообменника котла.
• Труба стальная профильная 50х30 мм, две штуки длиной 500 мм и одна 700 мм — для изготовления кронштейна.
• Труба стальная диаметром 20 ÷ 25 мм — два отрезка по 120 ÷ 150 мм.
• Лист стальной толщиной 3 ÷ 4 мм для изготовления расширительного бачка габаритами 270 × 270 × 100 мм.
• … Их количество будет зависеть от конкретной схемы, которая делается для определенного расположения котла и его трубопроводов. Для соединения труб вам потребуются сопутствующие элементы — муфты, уголки, резьбовые соединения и т. Д. — здесь вы можете показать собственное видение трубопроводов и трубопроводов.
• Краны шаровые, перекрывающие движение теплоносителя при необходимости проведения профилактических или ремонтных работ на отопительном оборудовании.

В дополнение к этим материалам необходимо подготовить некоторые другие устройства и аксессуары, необходимые для установки и установки в трубопроводе котла.

Цены на полипропиленовые трубы

трубы полипропиленовые

• Циркуляционный насос.
• Плита электрическая индукционная двухконфорочная — по-другому ее часто называют панелью.

Для выполнения работ вам потребуются некоторые инструменты и приспособления, а также, конечно же, умение с ними работать:

• Устройство для пайки полипропиленовых труб.
• Газовый ключ.
• Электродрель.
• «Болгарка» (болгарка).

Циркуляционный насос цены

циркуляционный насос

Работы по изготовлению такого индукционного котла отопления выполняются в следующем порядке:

Иллюстрация
	На первом этапе с помощью «болгарки» разрезается стальная профильная труба на отрезки необходимой длины.Из них будет изготовлен корпус теплообменника, по которому будет циркулировать теплоноситель. Сегменты складываются бок о бок на торцевой стороне, получается своеобразная батарейка. Они должны быть зафиксированы в положении прижатыми друг к другу. Затем трубы свариваются точечной сваркой. Скрепляются сначала по краям, а затем по всей линии стыков через каждые 100 мм. Для максимально быстрого охлаждения и упрочнения мест сварки, а также для очистки от ожога после сварки получившуюся конструкцию можно пролить струей холодной воды.
	Следующим этапом является обрезка краев получившейся «батарейки» — для этого они обрезаются болгаркой. Гладкие края необходимы, так как они будут закрыты металлическим U-образным профилем (швеллером), который должен идеально совмещаться с кромками сваренных между собой квадратных труб.
	П-образный профиль можно купить готовым или изготовить самостоятельно, вырезав из профильной трубы одну широкую полосу. Вам нужно подготовить две такие детали. Кроме того, отрезанные полосы затем будут использоваться для закрытия торцевых кромок U-образных деталей, а также для изготовления скоб.
	Теперь полученный профиль швеллера нужно очень аккуратно приварить сплошным швом к краям торцевых сторон «батареи». Пространство, которое будет образовано этой деталью, позволит теплоносителю циркулировать по трубам — получаются два типа коллекторов. Здесь следует отметить, что теплообменник-батарею вполне можно сделать в виде змеевика — это упростит циркуляцию теплоносителя, он быстрее прогреется, что повысит теплоотдачу.
	Далее из одной из полос, оставшихся после изготовления П-образных профилей, вырезаются четыре вставные вставки, соответствующие по размеру отверстиям, образованным П-образными профилями, приваренными к концам П-образных профилей. батарея. Затем их приваривают к предназначенному для них месту сплошным швом, так как конструкция должна быть герметичной.
	Теперь на торцевых сторонах аккумулятора нужно просверлить два отверстия, в которые привариваются участки трубы с резьбой на внешней стороне. В нижней части с одной стороны батареи должен располагаться один патрубок — он предназначен для ввода охлажденной воды в котел отопления (так называемая «обратка»). Вторая труба приваривается к отверстию, расположенному в верхней части противоположной стороны конструкции. Через него нагретая вода будет поступать в контур отопления (подача). Кроме них, в центре боковых сторон, также сваркой, закрепляют участки профильной трубы длиной 100 мм.
	Места сварки и швы на готовом теплообменнике сглаживаются шлифовальной машиной, что придает конструкции аккуратный вид и гладкость. С тыльной стороной теплообменника следует обращаться особенно осторожно, так как поверхность нагрева индукционной плиты должна быть прижата к ней.
	Далее готовую сборку необходимо загрунтовать, а затем покрыть термостойкой краской, предназначенной для металлических элементов системы отопления.
	Следующим шагом будет изготовление расширительного бачка из металлических панелей. Его части свариваются сплошным швом, так как он должен быть герметичным. В нижней части этой части системы прорезан патрубок с внешней резьбой для подключения к отопительному контуру. Сразу скажу, что расширительный бачок можно купить готовым. Его мощность подбирается в зависимости от того, сколько теплоносителя будет в отопительном контуре — исходить можно от значения 10% объема.
	Далее необходимо подготовить каркас кронштейна для установки индукционной панели и крепления теплообменника. На этом рисунке вы можете видеть, что кронштейн состоит из двух вертикально расположенных профильных труб и нижней полки.Последний также можно сделать из профильной трубы, у которой отрезается одна узкая и одна широкая сторона. Посередине вертикальных профилей приваривают участки профильной трубы. Их расположение необходимо рассчитать так, чтобы они могли состыковаться с закрепленными на концах теплообменника участками труб. Затем все детали скрепляются между собой сваркой, а нижняя горизонтальная часть конструкции должна образовывать полку, на которую будет устанавливаться индукционная панель. После этого теплообменник фиксируется на кронштейне с помощью приваренных к его концам отрезков трубы.Однако между кронштейном и теплообменником должен быть зазор, в котором может быть установлена ​​индукционная плита, чтобы она плотно прижималась к теплообменнику своими нагревательными элементами.
	Индукционная плита, предназначенная для приготовления пищи, работает по тому же принципу, что и бойлер, поскольку внутри нее находятся змеевики, которые создают мощное переменное электромагнитное поле. Это поле станет «инициатором» нагрева стальных профильных трубок батареи-теплообменника. Простота использования заключается в том, что все электронные и электрические модули находятся внутри конструкции, а внешняя крышка панели делает устройство безопасным. При установке панели в кронштейн за теплообменником она прижимается к его поверхности.
	Теперь осталось только подвести к котлу трубы, которые будут подключать его к отопительному контуру. Для этого можно использовать полипропиленовые или металлопластиковые трубы, главное, чтобы они были рассчитаны на горячую воду, имеющую температуру не менее 95 градусов. Как уже говорилось выше, выход нагретого теплоносителя из установки соединен с патрубком, подающим его к радиаторам, а также с расширительным бачком, который закреплен на стене под потолком.
	Вся система не будет эффективно работать без циркуляционного водяного насоса, который можно установить в любом удобном месте отопительного контура, а в идеале — на «обратной» трубе перед входом в котел — там и будет. меньше подвергаться воздействию высоких температур. Желательно, чтобы он располагался рядом с розеткой.
	Осталось залить систему водой (теплоносителем), проверить герметичность всех соединительных узлов. Если все в норме, можно запускать котел. На рисунке показан тестовый запуск с использованием носителя. В реальных условиях эксплуатации, конечно, необходимо подвести к котлу отдельную линию питания с соответствующим сечением провода и контуром заземления.

Используя индукционную панель, можно сделать другую версию котла, которая будет более производительной, чем описанная выше, хотя и менее компактна.

Особенностью данного варианта является горизонтальное расположение индукционной плиты с установленными непосредственно на расположенных в ней нагревательных площадках теплообменными агрегатами. Здесь конструкция, по сути, работает так же, как обычная конфорка, на которую ставят кастрюлю с водой и нагревают до высоких температур. Отличие заключается в том, что емкость («кастрюля») изготовлена ​​из ферромагнитного сплава, то есть все ее стенки активно нагреваются. Эти емкости делают герметичными, соединенными между собой, и нагретая вода не испаряется, а уходит в контур отопления, подключенный к такому котлу.

Второй вариант индукционного нагревателя котла выполнен на базе высокочастотного сварочного инвертора. Желательно, чтобы аппарат был оснащен плавно регулируемым сварочным током. Мощность инвертора должна быть прямо пропорциональна мощности, которую должен иметь отопительный котел. Наиболее подходящий вариант для самодельной конструкции — инверторный индикатор на 15 ампер, но при необходимости его можно сделать и посильнее.

Следует правильно понимать, что подключение водонагревателя ни в коем случае не к клеммам сварочных проводов — ничего кроме короткого замыкания в этом случае не сработает. Инвертор придется немного доработать — первичная обмотка созданного нагревателя должна быть подключена после высокочастотного преобразователя, а не индукционной катушки самого инвертора. Если самостоятельно с этим справиться сложно, то проконсультируйтесь со специалистом в этой области.

Этот принцип нагрева используется для нагрева теплоносителя, который проходит по той же трубе, помещенной в электромагнитное поле.Представленный ниже вариант можно назвать очень спорным, но мастер, испытавший его на практике, убеждает в его эффективности и действенности.

Как будет видно, производственные затраты минимальны, поэтому при желании можно провести эксперимент. Даже если мощности недостаточно для полноценного нагрева, это может быть приемлемым решением для нагрева воды для бытовых нужд.

Рисунок	Краткое описание выполняемой операции
	Итак, помимо сварочного инверторного аппарата, для создания нагревателя потребуется еще ряд деталей. Отрезок толстостенной полипропиленовой трубы (PN25) длиной 400 ÷ 500 мм используется в качестве корпуса, который будет частью контура отопления, а также основой для формирования индукционной катушки и теплообменника. теплообменник, предназначенный для транспортировки горячей воды. Желательно, чтобы внутренний диаметр трубы был не менее 50 мм, то есть использовалась труба с внешним диаметром 75 мм. Можно взять меньший, скажем, с внешним 50 мм, внутренним — 33, но производительность ТЭНа, конечно, снизится. Потребуется стальная проволока или металлический пруток диаметром 6 ÷ 7 мм — из нее вырезают отрезки длиной 40 ÷ 50 мм. Эти элементы возьмут на себя роль сердечника ферромагнитного теплообменника. Возможны и другие варианты теплообменников — об этом пойдет речь ниже.
	Вместо отрезанных кусков стержня, вставленного в полость трубы, можно использовать один толстый металлический стержень или стальную трубу меньшего диаметра, стальной винт или другие изделия, обладающие магнитными свойствами и удобные для размещения в трубе из ПВХ. может быть использован. Итак, практикуют заполнение трубы стальными шариками, крупной стружкой, ненужными гайками и т. Д. Если для заполнения трубы используются мелкие металлические элементы, от которых будет нагреваться теплоноситель, то один край трубы необходимо закрыть металлическая сетка. Затем заполните его стальными элементами-наполнителями, а затем закройте сеткой второй край.
	Можно использовать металлический шнек с частыми оборотами или несколько металлических трубок диаметром 4 ÷ 5 мм, которые будут плотно установлены в корпусе полипропиленовой трубки.Они обеспечат большую площадь прямого теплообмена с оборотной водой. Некоторые мастера для заполнения «бойлера» используют стальную проволоку или даже обычные кухонные губки из нержавеющей стали, плотно вбивая их в полипропиленовую трубу.
	Приобретая для этих целей кухонные мочалки, необходимо проверить, обладают ли они магнитными свойствами. Для этого, собираясь в магазин за покупками, вы можете взять с собой обычный магнит и прикрепить его к посудомоечной машине.Если такая губка магнитная, то она подходит для заполнения полости индукционного теплообменника. Поскольку стружка тонкая, она очень быстро нагревается, отдавая тепловую энергию охлаждающей жидкости, которая будет проходить через нее. Вариант плотного заполнения трубы металлической стружкой, пожалуй, можно назвать самым простым, доступным и эффективным вариантом.
	При заполнении корпуса индукционного теплообменника металлическими изделиями по его краям приваривают переходные муфты, доводя его большой диаметр до диаметра труб отопительного контура. Затем при необходимости установки устройства в определенном месте через участок трубы к муфтам приваривают отводы, направляющие поток теплоносителя в нужном направлении. Муфты неплохо было бы приварить гайками американские — , чтобы нагреватель стал съемным, например, для проведения любых ремонтно-восстановительных или ремонтных работ. Конкретная электрическая схема для этих колен или, при необходимости, прямых участков труб составляется заранее, исходя из конкретных условий установки нагревателя и электромонтажа контура.
	Далее нужно наклеить на трубу текстолитовые палочки или стержни, которые будут служить основой для намотки индукционной катушки. Текстолит выбран потому, что он обладает прекрасными диэлектрическими качествами и не боится высоких температур.
	По краям корпуса теплообменника необходимо сделать компенсационные швы на концах провода из той же печатной платы, высотой 12 ÷ 15 мм. Они необходимы для расположения клеммных контактов, через которые котел будет подключаться к инверторному аппарату.
	Катушка намотана из изолированного провода сечением 1,5 мм, который используется для намотки в трансформаторах. Витки уложены поверх текстолитовых стержней с шагом 3 мм. Концы кабеля закреплены на текстолитовых стойках-скобах. Обмотка должна состоять из целого участка хорошо изолированного кабеля, поскольку именно по нему будет проходить электрический ток, создавая электромагнитное поле, необходимое для нагрева сердечника теплообменника.
	Для создания обмотки требуется 10 ÷ 10,5 м изолированного кабеля, из которого должно получиться 90 витков. Его длина и размер в поперечном сечении были определены после расчета параметров катушки, расположенной на «родном» индукторе сварочного аппарата. Для подключения катушки к сварочному аппарату на концах намотанной проволоки закрепляются клеммы. Соединение должно быть хорошо изолировано.

По соображениям безопасности вся эта конструкция может быть помещена в кожух, который будет служить внешней изоляцией для устройства.Он должен быть изготовлен из диэлектрического материала, который может представлять собой трубу из полипропилена, ПВХ или полиэтилена большого диаметра. В защитном кожухе предусмотрены отверстия для вывода концов силового кабеля, для вывода патрубков для ввода в контур отопления или горячего водоснабжения. Например, можно заглушить концы заглушками, поместив их на термостойкий клей и проделав в них или в боковых частях кожуха отверстия для труб. Здесь в принципе есть широкое поле для фантазии мастера.

Испытание этого устройства можно проводить только после его установки в систему отопления и заливки теплоносителя. Иначе при нагревании полипропиленовая трубка корпуса может быстро расплавиться.

На этом рисунке показан пример схемы автономного отопительного контура с установленным в нем индукционным котлом. Система состоит из следующих элементов и агрегатов:

1 — Подключение к электрической сети через преобразователь энергии. В рассмотренной выше конструкции в качестве него используется высокочастотный преобразователь сварочного инвертора.

2 — Сам индукционный водонагреватель.

3 — Элементы «группы безопасности», которые могут включать манометр, термометр, предохранительный клапан и автоматический воздухоотводчик.

4 — Шаровые краны, перекрывающие подачу воды в определенный участок контура, а также для подпитки или слива воды из отопительного контура.

5 — Циркуляционный насос, необходимый для создания необходимого потока охлаждающей жидкости.

6 — механический (сетчатый) для очистки теплоносителя. Фильтрация теплоносителя позволяет значительно увеличить срок службы котельного оборудования.

7 — Мембранный расширительный бак, необходим для компенсации теплового расширения воды или другого теплоносителя.

8 — Радиатор отопления. В системе с питанием от индукционного котла наиболее эффективно будет работать биметаллический или алюминиевый радиатор. Для них характерны небольшие объемы и очень высокая теплоотдача.

9 — Линия для наполнения системы водой или слива ее для проведения работ по техническому обслуживанию или ремонту.

В заключение публикации необходимо еще раз подчеркнуть: если нет опыта работы с электротехнической продукцией, забыты знания основ физики, нет уверенности в своих навыках в слесарно-сантехнических работах, тогда не стоит браться за такое.Лучше всего приобрести индукционный котел в готовом виде или, в случае крайней необходимости, заказать устройство у опытного мастера, который не только изготовит его, но и проверит его работоспособность и безопасность в эксплуатации.

Электрокотлы с ТЭНами — самые популярные устройства в своем классе. За последние несколько лет, говоря языком маркетологов, их коллеги, работающие по принципу индукции, все больше «раскручивались».Прочтите наш обзор котла индукционного нагрева, отзывы пользователей и сделайте правильный выбор.

Выбор котла для отопления дома часто определяется наличием источника тепла. Электроэнергия, конечно, не самое дешевое топливо, но довольно распространенное. Промышленность предлагает 3 типа:

1. Нагревательные элементы — трубчатый элемент нагревает хладагент в баке. Главный плюс: производительность до 99%. К недостаткам можно отнести небольшой срок службы основной детали и быстрое появление накипи, из-за чего снижается КПД.

2. Электрод — как следует из названия, электроды действуют как нагреватели. В результате реакции с растворенными в воде солями магния-кальция образуется ток, который нагревает жидкость. КПД — до 98%, небольшие габариты, но теплоноситель необходимо разбавлять электролитом.

3. Индукционный (вихревой) — теплогенератор, работающий по принципу индукции. Рассмотрим их подробнее.

Устройство индукционного электрокотла несложно.Это система стальных труб, заключенных в медную обмотку — понижающий индукционный трансформатор. В процессе образуется электромагнитное поле, которое нагревает сердечник с теплоносителем внутри. По заявлению компании, вода достигает температуры + 70 ° C за 7 минут.

Внешний кожух изготовлен из прочной жаропрочной стали с порошковым покрытием. В комплект также входят инвертор (преобразователь полупроводникового материала), термостат с внутренним датчиком и блок управления. Устанавливается только в закрытых системах вне зависимости от типа теплоносителя (вода, антифриз, антифриз, масло).

Технические характеристики индукционного котла для системы отопления (бытовая серия):

В Интернете часто можно встретить рекомендации популярных «Кулибиных», как построить индукционный нагреватель своими руками из плитки. Такие конструкции не выдерживают критики, недолговечны, часто опасны для здоровья окружающих, а КПД едва достигает 50%. Промышленные модели сложнее, безопаснее в эксплуатации; при производстве используются совершенно разные материалы.

Достоинства и недостатки

По заверениям производителей, использование индукционных котлов для отопления дома — сплошное преимущество без каких-либо недостатков. Попробуем разобраться, где правда, а где маркетинговый ход.

1. Высокая эффективность. КПД до 99% характерен для всех типов электрокотлов.

2. Максимальная защита от известкового налета. Поскольку нет прямого контакта индукционной обмотки с теплоносителем (в отличие от нагревательного элемента), накипь может образовываться только внутри труб.Но для закрытых систем характерно стабильно низкое количество солей. То есть предпосылок для образования отложений нет.

3. Экономия ресурсов до 35%. Прежде чем купить котел индукционного типа и установить его, помните, что его основная задача — преобразовывать энергию в тепло. Для выработки 1 кВт по закону сохранения энергии также требуется затратить 1 кВт электроэнергии. Единственная разница в скорости нагрева — индукционная установка работает быстрее примерно на 20-30%.

4. Полное отсутствие разъемных соединений в конструкции, что исключает вероятность протечки. Не совсем так: котел состоит из 4-6 компонентов, соединенных в блок. В стоимость системы индукционного нагрева VIN входит сам котел в сборно-разборном кожухе, шкаф управления, группа безопасности (датчики и реле) и конденсаторы, клапаны сброса давления, набор контактов для подключения внешних устройств.

5. Высокая степень электробезопасности и пожарной безопасности. Это верно, но необходимо следить за тем, чтобы не было утечки, а количество теплоносителя оставалось постоянным.В противном случае устройство очень быстро нагреется и существует опасность взрыва.

6. Не имеет элементов, подверженных механическому износу, поэтому срок службы более 30 лет. Во-первых, сердечник прочный, но лаковая изоляция первичной (тороидальной) обмотки подвержена старению. Срок службы 7-10 лет. Результатом разрушения будет межвитковое замыкание с соответствующими последствиями. Во-вторых, индукционные котлы — продукт относительно новый, не прошедший проверку временем, утверждение о 30-летней эксплуатации вряд ли соответствует действительности.

7. Совместимость с другими системами. Можно подключить теплый пол, газовые или дровяные котлы.

8. Не требует отдельного помещения и вентиляции.

9. Не требует технического обслуживания. Котел — это в любом случае оборудование с множеством датчиков, реле, клемм, которые нужно периодически менять и подтягивать. Конечно, по сравнению с газовыми котлами это несущественно.

Таким образом, большинство положительных качеств соответствуют другим типам электрических агрегатов. А теперь проанализируем недостатки, выявленные за несколько лет эксплуатации.

1. Стоимость. Цена индукционного котла САВ 5 кВт — 40 000 руб. Тогда как ТЭН Protherm Skat 6 кВт — 23000.

2. Значительный вес при небольших габаритах. Поскольку даже самый маленький блок весит 20 кг и более, рекомендуется устанавливать их на пол или подвешивать на несущей стене с помощью прочных кронштейнов.

3. Электромагнитное поле создает сильные помехи в длинноволновом, средневолновом и УКВ диапазонах.Хотя производители заявляют, что они не влияют на организм человека, официальные представители санитарных и медицинских служб утверждают обратное. Недаром в СНиПах есть нормы и правила расположения устройств с высоким уровнем радиации.

4. Для работы в системе отопления в доме с 2-3 этажами необходим мощный циркуляционный насос.

Установка индукционного устройства

Система с помощью индукционного котла оснащена циркуляционным насосом, расширительным баком и запорно-регулируемого оборудования (шаровые краны и т.д.). В частных домах, как правило, используется типовая схема подключения.

Монтаж индукционных котлов осуществляется в соответствии с инструкцией или техническим паспортом. Устройство расположено строго вертикально, нижний входной патрубок подсоединяется к обратке, верхний — к подающему трубопроводу. Используются только металлические или металлопластиковые трубы.

Если вы решили установить индукционный электрокотел своими руками, не забудьте о заземлении.В непосредственной близости установлена ​​группа безопасности, шкаф управления, на входе установлены фильтры, циркуляционный насос и датчик расхода.

Обзор индукционных котлов

На российском рынке индукционные электрические котлы представлены ЗАО «ИНЕРА» (бренд SAV), ООО «Альтернативная энергия» (бренд VIN), Миратрон НПК (бренд Miratron).

Модель	мощность, кВт	Обогреваемая площадь помещения	Размеры, см	Масса, кг	Цена, руб
SAV 5	5	50	64×45. 5х18	43,5	40 000
SAV 15	15	150	100×15.9×15.9	92	62 000
VIN-5	5	50	67,5×13,3×13,3	27	30 000
VIN-15	15	150	67,5x50x29,5	75	50 000
Миратрон A006	6	70	40x160x30	50	45 000
Миратрон A015	15	170	40x160x30	80	65 000

H Звук не стоит на месте, и с появлением новых методов получения тепловой энергии инженеры работают над их использованием в повседневной жизни.Не обошли стороной и метод индукционного нагрева, открытый Майклом Фарадеем еще в 1831 году. На рынке появились индукционные котлы. С созданием энергосберегающих котлов индукционного нагрева у потребителей появилась возможность по-новому взглянуть на возможности отопительного оборудования как в функциональном, так и в эксплуатационном плане. Вот что такое индукционный котел и стоит ли его использовать для обогрева частного дома, мы поговорим в этой статье.

Как работает индукционный котел

Котел индукционного нагрева работает по принципу электромагнитной индукции.В этом случае роль генератора играет индукционная катушка, а интенсивность теплообмена увеличивается за счет переплетения труб и многослойной конструкции котла. Чтобы понять суть процесса, достаточно пропустить через катушку из толстой проволоки большой ток. Вокруг устройства обязательно должно возникать сильное электромагнитное поле. А если в него положить какой-нибудь ферромагнетик (металл, который притягивается), то он быстро нагреется. Нагрев происходит за счет возникновения индукционных токов ( токов Фуко ).

Простейшим примером индукционного источника тепла является катушка, намотанная на диэлектрическую трубку. Если вы поместите стальной стержень внутрь трубы и подключите электричество к катушке, катушка нагреет металлический стержень. Теперь осталось подключить прибор к магистрали, по которой циркулирует теплоноситель, и примитивный индукционный котел начнет вырабатывать тепло. Весь принцип работы можно описать несколькими предложениями. Электрическая энергия генерирует электромагнитное поле.

Металлический сердечник нагревается под действием электромагнитных волн.Избыточное тепло от стержня передается теплоносителю, которым может быть этиленгликоль, масло или вода. При интенсивном нагреве жидкости возникают конвекционные потоки. Горячий теплоноситель стремится вверх, и его силы достаточно для работы небольшого контура. На длинных линиях необходимо устанавливать циркуляционный насос.

Конструкция индукционного котла

А теперь вернемся к индукционному котлу. Его видимая часть представляет собой металлический корпус, стенки которого изнутри покрыты теплоизоляционным и электроизоляционным составом.Внутри корпуса находится сердечник в виде двух вставленных друг в друга труб из ферромагнитной стали с очень толстыми стенками. Пространство между трубами заполнено водой, протекающей по трубе внизу котла. Внутренняя трубка снабжена тороидальной обмоткой, которая создает высокочастотное магнитное поле под действием электрического тока.

Вихревые токи, возникающие в результате увеличения сопротивления, способствуют нагреву поверхности тела трубы и омываемой ею воды.Таким образом, внешняя труба действует как нагревательный элемент, а вода — как теплоноситель.

Преимущества индукционных котлов

Современный рынок отопительного оборудования предлагает большое количество типов и типов устройств для обогрева помещения, поэтому не будет лишним подробно рассмотреть котел индукционного нагрева с точки зрения его потребительских свойств. Итак, какие аргументы можно привести в пользу покупки индукционных котлов. Сразу оговорюсь, что аргументы приводят производители котлов, дам несколько комментариев с точки зрения физических процессов и реалий эксплуатации:

Полное отсутствие накипи и других отложений. Из-за магнитного поля создается высокочастотная вибрация, перемещающая энергию индукции на внутреннюю поверхность стенок котла, где она взаимодействует с теплоносителем. Таким образом, уровень теплоотдачи остается стабильным вне зависимости от срока эксплуатации. Стоит помнить, что если вы используете готовый антифриз на основе этиленгликоля, то он сделан на основе дистиллированной воды, поэтому накипь просто негде достать. Антифриз со временем разлагается, в результате чего осаждаются некоторые присадки, поэтому они могут сказаться на работе не только индукционного котла.

Стоит ли использовать индукционный котел

КПД индукционного котла стабилен на протяжении всего срока службы и составляет примерно 98-99%.

Экономическая эффективность индукционного котла

Котел индукционного нагрева относится к классу энергосберегающего оборудования. Эффективность устройства обеспечивается высоким уровнем коэффициента мощности, который характеризуется частотой используемого тока. В результате эксплуатационные расходы могут быть снижены на 30% (по заявлению производителей индукционных котлов).30% — вполне приличный показатель, поэтому для его достижения требуются определенные условия работы индукционного котла. Стоит помнить, что часть тепла все же используется на холостом ходу.

Нагревательные приборы индукционного типа не чувствительны к показателю напряжения и могут полноценно работать, как в сетях постоянного, так и переменного тока.

Конструкция индукционного котла представляет собой полностью герметичный кожух, что исключает возможность протечек. Хотя утечки могут быть в трубопроводной арматуре и другом оборудовании.

Обслуживание индукционного котла

В котельном устройстве не предусмотрены подвижные и нагревательные элементы, контактирующие с теплоносителем, благодаря чему отпадает необходимость проведения ремонтных и профилактических работ ни в межсезонье, ни в отопительный период, которые так дороги для владельцев других виды отопительных приборов. Стоит отметить, что другие конкуренты индукционного котла, особенно электрические, также не требуют ежегодных профилактических работ.

Индукционный котел пожарной безопасности

По степени пожарной и электробезопасности индукционное оборудование отнесено ко второму классу.Это очень высокий показатель, позволяющий установить оборудование в любом помещении. Здесь стоит отметить, что в случае утечки теплоносителя электромагнитное поле не исчезнет автоматически, сердечник будет продолжать нагреваться, а если подача электричества не будет прервана, катушка сгорит очень быстро, и возникнет возможность того, что расплавится и сам корпус. Поэтому при установке индукционного насоса необходимо предусмотреть автоматическое отключение котла в случае аварии.Так что безопасность котла на том же уровне, что и у ТЭНов.

Срок службы индукционного котла

Производители сами определяют эксплуатационные возможности индукционных котлов на срок от 25 лет и более. Здесь стоит помнить, что котел управляется электронным блоком управления и скорее он, а не сам котел будет определять период безаварийной работы индукционного котла.

В качестве теплоносителя для индукционных котлов может использоваться практически любая жидкость, то есть не только вода, но и масло, или антифриз, а значит, работа индукционного оборудования возможна при любом температурном режиме.При этом жидкость не требует предварительной подготовки, и ее достаточно заменять один раз в десять лет.

Связь индукционных котлов с другими системами отопления ничем не ограничена.

Абсолютно бесшумная работа.

Высокий уровень экологической безопасности.

Установка и эксплуатация индукционного котла проста, не требует специальных навыков или переоборудования существующей системы отопления и обеспечивает абсолютно автономное производство как тепла, так и горячей воды.

Недостатки индукционных котлов

Несмотря на всю уникальность и универсальность, было бы неверно считать, что котел индукционного нагрева является идеальным оборудованием. Как и другие отопительные приборы, у него тоже есть недостатки.

Одним из основных недостатков индукционных котлов является их солидный вес и значительные габариты. Действительно, масса различных моделей устройства колеблется от 20 до 80 кг. С другой стороны, после установки оборудования вряд ли кто-то из потребителей будет беспокоиться о его весе — для работы индукционных котлов не требуется их перемещения.

Кроме того, использование современных технологий позволило организовать производство моделей компактных размеров, которые предусматривают возможность их установки на стене, что способствует значительной экономии места для установки. Большой вес индукционного котла, если его выбрать в качестве отопительного прибора, подразумевает тщательную подготовку участка в доме, на котором он будет установлен.

Второй и довольно серьезный недостаток — это дороговизна индукционного котла.Это факт, что среди альтернативных современных электронагревательных приборов индукционное оборудование входит в число самых дорогих.

Однако есть и другая сторона медали. Если покупка индукционного котла сопряжена с большими, но единовременными финансовыми вложениями, то покупка некоторых других типов нагревательных приборов, например, газовых, требует больших усилий и затрат. Например, такие как получение соответствующего разрешения на их установку и прокладку коммуникаций, а также на установку и ежегодное обслуживание.

Кроме того, в список недостатков индукционных котлов входит их способность создавать волновые помехи. Хотя диапазон таких помех составляет всего несколько метров, этот фактор может иметь большое значение для поддержания благополучия людей, склонных к магнитным волнам. В таких случаях проблема решается установкой индукционного оборудования в отдельном помещении.

Наконец, самый большой недостаток — это потребляемая мощность котла. Чтобы отапливать частный дом площадью 200 квадратных метров, вам понадобится индукционный котел мощностью не менее 12 кВт.
