Как правильно сделать разметку фундамента

Сооружение любого масштаба должно быть основано на крепком и надежном фундаменте. Именно от надежности и качества основы зависит долговечность дома. Для того чтобы не столкнуться с самыми распространенными ошибками, необходимо знать, как правильно сделать разметку фундамента под будущее здание.

Содержание

  1. Проектные документы
  2. Пошаговая фундаментная разметка
  3. Изготовление разметки
  4. Видео

Проектные документы

Проектная документация

Приступая к работам по разметке фундамента, вам необходимо решить вопрос с проектной документацией.

Изготовив разметку фундамента, вы можете быть уверены в том, что:

  • у вас не возникнет сложностей при строительстве стен;
  • приобретение строительных материалов обойдется гораздо дешевле;
  • поскольку возведение дома будет производиться согласно проекту, вы не столкнетесь с неприятными неожиданностями.

При составлении проектных документов, важным фактором является не только фактура строительных материалов, но и параметры. При допущении малейшей неточности во время произведения фундаментной разметки, возведение несущей конструкции пойдет в разрез с проектом.

Предварительные мероприятия:

  1. Прежде чем начать разметку фундамента, необходимо определить место расположения будущей постройки, выбрав для этого ровную площадку.
  2. Затем определитесь с типом фундамента и его габаритами. Выбор должен зависеть от климатических условий и массы будущего дома.
  3. После выполнения первых двух шагов, можно приступать к разметке первой стены, и не важно, какой она будет: задней, боковой или фасадной.

Пошаговая фундаментная разметка

Разметка участка под фундамент

В местах расположения предполагаемых углов вбиваются клинья с последующим натяжением шнура между ними. Полученный прямоугольник и будет являться направлением будущих стен.

При изготовлении разметки под ленточный фундамент необходимо делать запас от длины стен до 1 метра.

Закладка фундамента предусматривает выемку определенного количества грунта. Поэтому при установке кольев согласно точным размерам, при копке они упадут, и вы спутаете все разметки.

При разметке столбчатого фундамента дополнительный запас не требуется, поэтому выполнить его монтаж труднее.

Изготовление разметки

Пошаговая разметка Растянув первый шнур и обозначив расположение первой стены, вы получите точку отсчета. Далее определите место, в котором будет находиться угол фундаментного основания. Определив эту точку, обозначьте ее колышком, а затем отмерьте длину будущей стены. В завершении этого вы получите второй угол основания.

От качества уложенного фундамента будет зависеть надежность будущего сооружения.

Аналогичная процедура повторяется для второй стены, расположенной перпендикулярно. Для этого на первом шнуре отмечаются три единички, которые должны находиться далеко друг от друга для получения прямого угла.

То есть если единица равна одному метру, через каждые три метра необходимо устанавливать колышки.

От места соединения шнуров отмерьте четыре метра и вбейте колышек, при измерении расстояния между кольями вы должны получить значение равное пяти метрам (расстояние измеряется с помощью рулетки с напарником).

Продолжайте действовать таким же образом: отметьте от точки пересечения три метра на первом шнуре и четыре – на втором. Опять смерьте расстояние между двумя кольями. Такие замеры производятся до получения значения, равного пяти метрам.

Лишь в этом случае можно утверждать о правильно выполненной фундаментной разметке и ее перпендикулярном расположении.

После измерения длины второй стены также вбивается колышек, образуя тем самым третий угол. После этого останется только определить расположение последнего, четвертого угла, с чем не должно возникнуть сложностей даже у новичков. Он будет на пересечении третьего и четвертого шнуров.

Метод равных диагоналей Если после первой попытки вы не достигли желаемого результата не стоит отчаиваться. Все дефекты можно с легкостью исправить. При получении расстояния от шнура до шнура меньше необходимого значения (5 метров), проверьте точность угла, он должен быть именно 90 градусов. Для достижения необходимого угла передвигайте один конец второго шнура в необходимую сторону до получения требуемого результата.

Вышеописанный способ подходит для внешней фундаментной разметки. Для изготовления разметки по внутреннему периметру вам необходимо действовать по-другому. При выборе плитного типа фундамента вполне можно обойтись внешней фундаментной разметкой.

Что касается изготовления фундамента ленточного типа, то здесь обязательны тщательные расчеты и внутренний периметр с учетом ширины фундаментной ленты.

Это все, что касается основных моментов при расчете и изготовлении фундаментной разметки. Эти работы требуют максимальной внимательности и аккуратности, в противном случае о надежности постройки не может быть и речи.

Видео

Об особенностях разметки при строительстве фундамента пойдет речь в следующем видеоматериале:

Погрешность при измерениях:





Помогла ли вам статья?

Как сделать разметку фундамента своими руками под дом и баню своими руками- как правильно сделать +Видео

Любой дом должен быть построен на надежном фундаменте. От этого зависит его долговечность и чтобы не сделать самую распространенную ошибку, важно знать, как правильно сделать разметку для фундамента.

[contents]

Содержание:

  • 1 Проектные документы
    • 1.1 Предварительные мероприятия:
      • 1.1.1 Как сделать разметку углов?
  • 2 Правило золотого треугольника
      • 2.0.1 Второй вариант. Паутина.
    • 2.1 Способы разметки под различные фундаменты
        • 2.1.0.1 Для ленточного фундамента
        • 2.1.0.2 Для свайного и столбчатого фундамента
        • 2.1.0.3 Для плитного фундамента

Проектные документы

Перед началом разметочных работ, Вы должны уладить вопрос с проектными документами, чтобы:

  • не возникло сложностей при строительстве стен;
  • строительные материалы обошлись дешевле;
  • не сталкиваться с не очень приятными неожиданностями.

При составлении документации и проекта дома, важна не только фактура материалов для строительства, но и соблюдение параметров. При малейших неточностях при произведении разметки фундамента, вероятность возведения конструкции отличной от проекта возрастает.

Предварительные мероприятия:

  • Для начала определите планируемое место для конструкции, по возможности на ровном участке.
  • Определитесь с видом фундамента и его размерами. Выбор зависит от климатических условий и массивности будущего дома.
Как сделать разметку углов?

Далее приступайте к разметке первой стены. Для этого Вам понадобится бечевка или шнур, колышки, рулетка и, в идеале, лазерный нивелир (можно обойтись без него).

Существует несколько способов построения прямого угла. Мы рассмотрим два основных.

Правило золотого треугольника

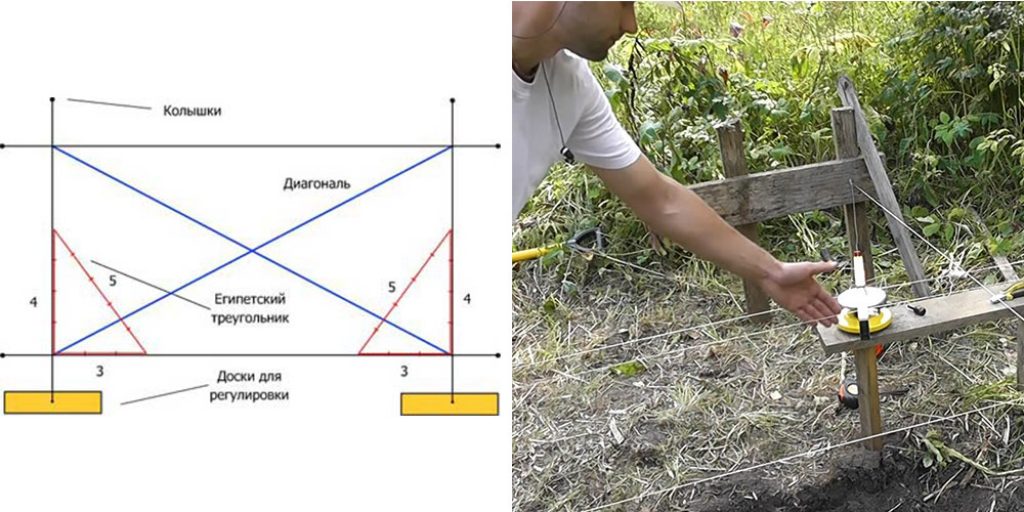

Для того, чтобы построить прямой угол вспомним теорему Пифагора.

Для того, чтобы между отрезками A и B сделать прямой угол нужно сложить квадраты их длин и вычислить корень из их суммы. Полученное число будет являться длиной диагонали соединяющей эти два отрезка. Это достаточно просто вычислить при помощи калькулятора.

Как правило, для разметки фундамента берут такую длину сторон, чтобы при вычислении корня получалось целое число. Например: 3 х 4 х 5; 6 х 8х 10.

Сейчас попробуем сделать это практически.

Первый вариант: Правило золотого треугольника

Для примера рассмотрим, как разметить прямоугольный фундамент с размерами 6 х 8 м.

  1. При разметке первой стороны фундамента нужно помнить, что если Вы хотите, например, чтобы фундамент был параллелен какой-либо стороне забора, то первую его линию нужно делать равноудаленной от выбранной стороны. Для цели размещения первой бечевки можете использовать обноску. Расстояние между обносками для этой стороны сделайте 14 м (добавляем по 3 м между обносками и будущими углами). Первый шнур натянули.
  2. Теперь необходимо натянуть второй шнур перпендикулярно этому. Для этого скрепляем их скотчем или скобкой в точке их пересечения.
  3. Начинаем формировать прямой угол по теореме Пифагора. Для этого построим прямоугольный треугольник с катетами 3 м и 4 м и гипотенузой 5 метров. Для этого отмеряем на первой бечевке 4 м от места их пересечения, а на второй 3 м. Ставим пометки в этих местах любым способом. Соединяем пометки и измеряем полученную гипотенузу рулеткой.
  4. Если треугольник действительно прямоугольный, то пометки сойдутся на расстоянии 5 м.
  5. Далее достроим прямоугольник. Отложим на шнурах длины сторон будущего фундамента 6 м и 8 м, и поставим пометки.
  6. Теперь нужно постараться натянуть третий шнур перпендикулярно к первому и скрепить их на пометке 8 м.
  7. Также натянем четвертый шнур перпендикулярно ко второму. Скрепим их на отметке 6 м.
  8. Сделаем пометки на третьем шнуре 6 м и на четвертом 8 м.
  9. Для получения прямоугольника нужно, чтобы пометки на третьем и четвертом шнурах совпали. Для этого мы будем перемещать их до совпадения.
  10. Проверяем наш прямоугольник, измерив его диагонали. Если они равны, значит, мы получили желаемый прямоугольник
Второй вариант. Паутина.
  1. Для начала нужно нарезать куски бечевки, по длине сторон фундамента. Напоминаю, что мы решили разметить фундамент со сторонами 6 м на 8 м. Также нам нужны две диагонали, которые в нашем случае равняются 10 м. Оставьте на бечевках запас длины на их закрепление.
  2. Соедините Вашу «паутину», скрепив стороны и диагонали по углам. Диагонали в точке пересечения скреплять не обязательно.
  3. Натяните первую бечевку и создайте первый и второй угол. Закрепите ее при помощи колышков.
  4. Натягиваем диагональную бечевку к третьему углу. Постарайтесь, чтобы бечевки не провисали и были максимально натянутыми. Фиксируем третий угол, при помощи колышка, и первый угол становится прямым
  5. По аналогии натягиваем четвертый угол и фиксируем колышком.

Способы разметки под различные фундаменты

Для ленточного фундамента

При проведении разметки для ленточного фундамента обязательно нужно делать запас от длины стен около 1 м, Так как закладывание фундамента предусматривает рытье котлована, и при установке кольев по точным размерам, они упадут при копании.

Для свайного и столбчатого фундамента

При разметке этого фундамента вышеуказанный запас длины не нужен, и выполнить его монтаж намного труднее.

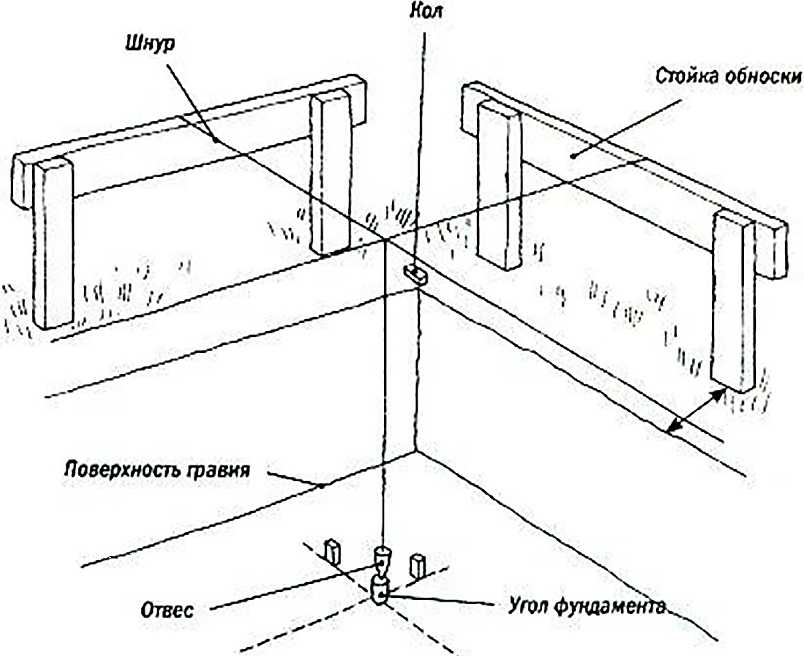

Разметка делается при помощи двухъярусной обноски, где нижний ярус – это уровень столбов, а верхний ярус – уровень ростверка.

Для плитного фундамента

Делается простейшим способом — строим прямоугольник по размерам фундамента по вышеуказанной теореме

В целом ничего сложного в проведении разметки для плитного фундамента своими руками нет. Цена вопроса – это стоимость шнура, доски для обноски, или колышков.

Строительство фундаментов: пошаговое руководство

(Изображение предоставлено Дэвидом Снеллом)

Фундамент здания предназначен для распределения веса вашего дома, предотвращения расползания недр участка и неравномерной осадки конструкции — и то, и другое может привести к структурным проблемам вашего дома в будущем.

Если вы являетесь руководителем проекта по самостоятельному строительству или берете на себя работу самостоятельно, очень важно дважды проверить все размеры фундамента здания и убедиться, что все на площадке работают по одним и тем же планам, чтобы избежать дорогостоящих ошибок, которые трудно исправить.

Тип системы фундамента, который вы выберете, может зависеть от типа грунта, в который вы закладываете фундамент вашего здания, однако хорошая команда должна иметь определенный уровень гибкости на случай, если они обнаружат неожиданные грунтовые условия во время раскопок. Вооружитесь нашим руководством по системам фундаментов и типам грунтов, а также сохраните некоторый бюджет на случай непредвиденных обстоятельств для фундаментов.

Если вам нужно освежить в памяти процесс или просто получить представление о том, какие фундаменты потребуются для вашей постройки, взгляните на это пошаговое руководство по закладке фундаментов зданий.

Какие материалы мне нужны для строительства фундамента?

Для закладки фундамента здания вам потребуются:

  • армирующая сетка в бетоне фундамента
  • сжимаемый материал для облицовки траншей
  • полиэтиленовая скользящая мембрана
  • нарезанные металлические штифты для использования в качестве маркеров готовые на месте
  • несколько граблей и пары резиновых сапог (вы удивитесь, сколько людей приходит на работу в кроссовках)

(Изображение предоставлено Дэвидом Снеллом)

Будьте в курсе любых вводных периодов. Если инженеры спроектировали фундамент, для которого требуются арматурные каркасы, их, возможно, придется изготовить за пределами площадки.

Также заранее подумайте о проведении инженерных коммуникаций в доме, так что возьмите несколько труб или воздуховодов, чтобы пройти через бетон.

Как заложить фундамент здания

1. Начните строительство фундамента, отметив исходную точку уровня

Отметьте исходную точку уровня. (Изображение предоставлено: Строительство и ремонт дома)

Что такое исходная точка?

Базовая точка — это точка отсчета, от которой можно производить дальнейшие измерения. Точка может основываться на уровне чистового пола, существующем здании или ориентире.

Сначала вам понадобится опорная точка уровня. Если вы строите пристройку, это обычно чистый уровень пола или влагонепроницаемый слой (DPC) существующего здания. Для новых построек это будет отмечено на плане как фиксированная точка, например крышка люка или маркер на дороге или тротуаре.

Исходная точка важна: все ваши измерения высоты относятся к этой точке, поэтому любые ошибки могут привести к проблемам в дальнейшем, особенно если на здание наложено ограничение по высоте.

2. Расчет материала, подлежащего удалению для строительства фундаментов

Рассчитайте количество материала, которое необходимо удалить и расчистить, в качестве отправной точки для фундаментов и застройки. (Изображение предоставлено: Homebuilding & Renovating)

Затем подсчитайте, сколько материала необходимо удалить с площадки, чтобы вернуться на уровень готового пола после того, как все слои напольных материалов (изоляция, бетон, стяжка и т. д.) опустились. . Время, затраченное на уровень участка на этом этапе, облегчит задачу позже, когда экскаватор не сможет добраться до каких-либо участков, которые не были вырыты достаточно глубоко.

3. Используйте нити для разметки фундамента здания

Начните разметку стен, начиная с одной угловой точки (Изображение предоставлено: Homebuilding & Renovation)

Начните разметку стен. Установите деревянные заграждения в конце каждой стены, подальше от того места, где должен быть копатель. Они несут линии струн, которые представляют поверхности стен вашего здания. Там, где пространство ограничено, вместо этого используйте угловые штифты и устанавливайте барьеры после заливки бетона.

4. Разметьте траншеи для фундамента вашего здания

Используйте маркерную краску, чтобы отметить фундаменты (Изображение предоставлено: Homebuilding & Renovation)

Начните выравнивать фундаменты, обращаясь к исходной точке. Когда дело доходит до пристроек, никогда не предполагайте, что существующее здание квадратное; выберите сторону, к которой вы должны быть перпендикулярны, и установите линию, затем выровняйте эту линию.

Проще всего это сделать с помощью теоремы Пифагора (квадрат гипотенузы равен сумме квадратов двух других катетов). Если вы измерите длину своей первой стены, а затем закрепите рулетку на каждом конце, вычислив длину гипотенузы, вы можете использовать обе рулетки, чтобы получить третью точку ровно 90° до первой строки.

Кроме того, большинство современных лазерных уровней имеют квадратную функцию, которая делает это за вас.

5. Отметьте все углы фундамента здания

После того, как вы проведете две линии под углом 90°, можно будет выполнить другие измерения. °, все другие измерения могут быть сделаны из этой точки, с отмеченными всеми углами и соединениями. Многие водители экскаваторов вполне довольны тем, что вы отмечаете линии «центра копания», но вы можете предпочесть отметить обе стороны траншей.

Проверьте ширину ваших стен и оставьте по 150 мм с обеих сторон, затем используйте веревку в качестве ориентира, чтобы отметить траншеи маркерной краской.

6. Начинайте копать траншеи для фундамента

Можно начинать копать траншеи (Изображение предоставлено: Homebuilding & Renovation)

Теперь вы готовы начать копать. Установите уровень вашего сайта на глубину, которую вам нужно копать, и часто проверяйте его. В конечном счете, инспектор по строительному контролю должен решить, как далеко вам нужно зайти; на этом этапе они проведут осмотр и дадут совет.

7. Вставьте колышки глубины и заливку

Вставьте колышки глубины в траншеи, чтобы показать, где вам нужно залить бетон до (Изображение предоставлено: Homebuilding & Renovating) опоры. Вы должны установить колышки глубины в траншеях, чтобы показать, насколько глубоко их засыпать, но вы можете обнаружить, что маркировка сторон траншей маркерной краской также работает хорошо, с окончательным выравниванием с уровнем площадки и бетонными граблями, чтобы отметить их. on — чем точнее вы сможете определить свои уровни, тем проще (и дешевле) будет следующий этап.

Также убедитесь, что установлены каналы для всех труб или кабелей, которые должны проходить через траншею под бетоном.

Начните заливку фундамента с помощью насоса или рабочих с тачками (Изображение предоставлено: Homebuilding & Renovating)

Если ваш участок труднодоступен, возможно, стоит подумать о бетононасосе. Это может оказаться более рентабельным, чем несколько тел с тачками.

Основные советы по закладке фундамента здания

Поддержание порядка при закладке фундамента здания

Перед тем, как запустить экскаватор, вам нужно решить , что произойдет с добычей. Если он остается на месте, вам может потребоваться нанять самосвал, чтобы его можно было хранить в подходящем месте, где он не будет мешать сборке.

В противном случае вам придется организовывать грузовики, чтобы отвезти его на чаевые. Время оборота или расстояние до вершины будет определять, сколько грузовиков потребуется для обеспечения непрерывности раскопок.

Вам также нужно будет решить , сможете ли вы загружать бетон непосредственно в траншеи или потребуется насос. Если вы решите использовать насос — это всегда хорошая идея, если ожидается более трех загрузок, — тогда его необходимо будет заказать и сообщить поставщикам бетона, чтобы можно было отрегулировать их смесь и время оборота, чтобы облегчить непрерывную заливку.

Доставка грузовиков на площадку

Если бетон направляется из грузовика в траншею, вам необходимо убедиться, что для его парковки имеется твердое и устойчивое основание.

Большинство смесей можно «протягивать» по траншеям с помощью граблей, но если стенки траншей неустойчивы, это может привести к обрушению и нежелательному загрязнению бетона. (В этом случае может помочь закрытие траншей перед заливкой). Если грузовики не могут разгружаться в разных удобных точках вокруг здания, то лучше использовать насос.

Добавление подвала при строительстве фундамента

Если ваши грунтовые условия кажутся сложными, вы можете подумать о строительстве подвала. Если вы планируете потратить, скажем, 30 000 фунтов стерлингов на то, чтобы подняться из-под земли, то вы, возможно, на полпути к стоимости подвала и можете обнаружить, что вы можете добавить значительно больше стоимости дому, чем дополнительные затраты на строительство. подвальная постройка.

Брюс — строитель в третьем поколении, проживающий на юго-западе, с более чем 30-летним опытом работы в строительной отрасли. Он специализируется на новых домах, проектах расширения и реконструкции, и даже построил дома для гуру индустрии самостоятельного строительства Дэвида Снелла. Недавно Брюс завершил свою последнюю самостоятельную сборку.

Как заложить фундамент для небольшого дома | Строительство фундамента | Типы малых фундаментов

Опубликовано Джошуа Вудсман Чтобы узнать больше о строительстве небольшого дома, закажите нашу новую книгу !

После того, как вы выбрали место, изучили проектные планы вашего проекта, собрали необходимые материалы, можно начинать процесс строительства, а вместе с ним и его первый шаг – возведение фундамента. Есть несколько факторов, определяющих, какие типы фундамента лучше всего подходят для вашего проекта. Однако независимо от того, какой из них вы в конечном итоге строите, важно начать с точного обследования конструкции. Чтобы правильно разметить положение фундамента для прямоугольного дома, мы должны построить прямой угол.

Забейте первый колышек и отметьте прямой угол, полученный с помощью угла. Отмерьте длину веревки, чтобы узнать центральное положение других частей фундамента небольшого дома или других важных точек, например, углов здания.

Прямой угол получается путем построения простого угла из досок или кольев. Прямой угол возникает в треугольнике, стороны которого относятся как 5:4:3. Общее кратное поможет нам достичь практических размеров инструмента. Некоторые практические размеры указаны на рисунке.


Следующий шаг – добавление оставшихся точек. Для ортогональной прямоугольной формы с длинами сторон (a) и (b), как показано на рисунке, мы можем проверить с помощью диагоналей, и любые недостатки в съемке могут быть устранены. Длины диагоналей (c) должны быть одинаковыми. В случае квадратной формы диагонали должны быть даже перпендикулярны друг другу.

Еще один возможный шаг — это строительство так называемых скамеек. Они используются для обозначения расстояний линией. Затем ставки могут быть удалены, и мы можем начать работу над фундаментом.
