Конструкция стены каркасного дома: Устройство стены каркасного дома — узлы, пирог, технологии возведения, варианты устройства. Устройство каркасных стен дома в Москве

Как устроены стены каркасного дома

Вентиляционные зазоры

     По наружной части стен между утеплителем покрытым ветрозащитной мембраной и наружной обшивкой стен делается вентиляционный зазор шириной от 25 до 50 мм. Это обязательное условие для стен каркасных домов с волокнистыми утеплителями. Именно наличие вент. фасада позволяет эффективно выводить любую влагу и конденсат из стен. Благодаря тому, что тёплый воздух поднимается вверх, в таких зазорах происходит постоянная тяга, воздух циркулирует и вводит из стен всю влагу.

Особенности сборки силового каркаса

     Сборку каркаса дома мы производим из обрезного пиломатериала хвойных пород. По согласованию с заказчиками, мы применяем доску либо естественной, либо камерной сушки. Наш пиломатериал обладает отличными геометрическими показателями, так как распил производится на дисковом станке, отклонений от заданных размеров практически нет. В качестве дополнительной опции, мы можем прострогать весь материал на рейсмусе.

     Все элементы каркаса обрабатываются защитным составом, который препятствует появлению и распространению на деревянных конструкциях грибка, плесени, жучков древоточцев. Для этого по умолчанию мы используем консервирующий трудновымываемый антисептик «Сенеж», по желанию заказчика, обработка может производиться другими составами.
     На рисунке ниже показано из чего состоит каркас стен:

     Щиты каркаса стен состоят из стоек сечением 150х50 мм, или 100х50 мм, закрепленных между верхней и нижней доской. Шаг между стоек определяется исходя из ширины утеплителя, который в дальнейшем будет монтироваться в этот каркас, но не должен превышать 600 мм. В стойки врезаются деревянные укосины, которые обеспечивают геометрическую жёсткость и устойчивость к боковым нагрузкам.

     Под верхнюю доску в стойки врезается ригель, который обеспечивает более равномерное распределение нагрузок на все стойки, а так же страхует от прогибов верхнюю доску с обвязкой.

Особенно важно применение этого элемента в стенах с широкими проёмами для окон и дверей. Он позволяет снять нагрузку с перемычек, чем оберегает от сдавливания стеклопакетов и дверных коробок.

Такая конструкция перемычек в проёмах над окнами  и дверями позволяет снять нагрузки со стеклопакетов и дверных коробок. Используя такие перемычки на проёмах шириной от 600 до 1500 мм позволяет не использовать ригель. На проёмах шириной большего размера, мы применяем вместе и усиленные перемычки и ригеля. На проёмах шириной менее 600 мм применение усиленных перемычек не требуется.

Верхняя обвязка перевязывает между собой щиты примыкающих друг к другу стен, чем обеспечивается надёжная связка в углах. Кроме того усиливается жесткость верхней доски, дополнительная защита от прогибов.

На оконных и дверных проёмах, мы используем сдвоенные стойки, это необходимо для того, чтобы снять вибрации, которые возникают в стенах при захлопывании окон и дверей. Это особенно необходимо, если планируется установка тяжёлых дверей и окон.

     Сборка угла производится с добавлением приставной доски, это позволяет надёжно скрепить углы дома, при этом даёт возможность хорошо утеплить угол и исключает возможность продувания. В отличии от углов, в которых ставится столб из бруса, здесь не будет растрескивания и «мостики холода» не появятся. Такой узел сборки угла мы применяем там где нет дополнительных нагрузок. В местах, где требуется усиление мы применяем более сложные конструкции.

     Все узлы сборки каркаса в каждом проекте прорабатываются индивидуально, и согласовываются с заказчиками ещё до того, как мы начинаем строить дом, и закрепляются в договоре.

      Для утепления стен мы используем профессиональный утеплитель для теплоизоляции дома «ТеплоKNAUF Для КОТТЕДЖА»  в плитах толщиной 50 мм и 100 мм, шириной 610 мм. По желанию заказчика можем установить любой другой утеплитель.
     Плиты ставятся в распор между стойками каркаса, для более надёжной фиксации, шаг стоек делается на 10 мм меньше ширины плит, в местах, где расстояние между стоек получается меньше стандартного шага, плиты подрезаются в нужный размер.
     Если дом предполагается для сезонного использования, например как дача, и жить в нем постоянно, особенно в зимний период не предполагается, можно сделать слой утепления 100 или 150 мм.

     Толщины утеплителя 150 мм, в принципе будет достаточно для того, чтобы он держал тепло в морозы до -20^оС. Но обратите внимание на схеме, через каждые 600 мм в качестве утеплителя будет выступать деревянная стойка шириной 50 мм. Т.е. на каждые 65 м

2 стены, 60 м² будут утеплены плитами утеплителя и ещё 5 м² будут утеплены древесиной. Это значит что в доме примерно 8% от площади стен будет утеплено древесиной слоем 150 мм. Этого не достаточно для утепления дома для постоянного проживания. По нормам деревянного домостроения в климатической зоне центральной части России принято делать стены в домах для постоянного проживания от 240 мм толщиной.

     Дома для постоянного проживания мы утепляем по схеме 150+50мм. Делаем дополнительный перекрёстный слой утепления, который полностью перекрывает с наружной стороны дома все деревянные элементы силового каркаса. Общий слой утепления таких стен составит 200 мм.

     Это реализовывается монтажом перекрёстного каркаса по наружной стороне стены.   Стены утепленные таким образом, будут хорошо сохранять тепло и соответствовать установленным нормам по теплосбережениям.

Перекрёстное утепление перекрывает не только деревянные элементы щитов стен, но и ветровую доску перекрытий, что в значительной степени снижает число «мостиков холода» во всём доме.

     Ну, а для тех, кто хочет энергоэфективный дом, с минимальными расходами на отоплении, мы предлагаем трёхуровневый каркас, с тройным утеплением по схеме 100+150+50, общий слой утеплителя составит 300 мм. Каркасы делаются в 3-х параллельных пространствах и не пересекаются друг с другом. Утепление стен по такому принципу позволяет максимально сохранять тепло, в данном случае потери энергии будут происходить через окна, двери и вентиляцию.

Для того, чтобы дом получился действительно энергоэффективным, в нем, в дополнении к таким стенам, необходимо поставить энергосберегающие стеклопакеты и двери, которые всегда будут закрыты. Так же нужно установить климатическую систему с рекуперацией воздуха, или систему вентиляции, которая автоматически дозирует подачу свежего воздуха в помещение, приточная вентиляция в данном случае не подойдёт.

Если подобных мероприятий не продумать, то существенно сократить энергозатраты в доме не получится.

Варианты утепления стен каркасного дома

Применение пароизоляции

     Обязательным атрибутом в стене каркасного дома является пароизоляция. Это специальная мембрана, которая обладает низким показателем паропроницания, как правило около 30 грамм на м² в сутки. Она монтируется  в плотную к утеплителю внутри дома. Основная задача пароизоляционной мембраны не допустить попадания влаги внутрь стен, в частности в утеплитель.

     Как правило, внутри жилого дома, уровень влажности в воздухе бывает выше чем влажность на улице, особенно в санузлах, и на кухне. Избыточная влага в виде пара пытается выйти наружу, и если не применять пароизоляции, то утеплитель внутри стен может впитать в себя эту влагу и тогда теплопроводность у стен возрастёт, т.к. влага хорошо проводит тепло, дом будет остывать быстрее. Кроме того, наличие влаги внутри стен пагубно влияет на срок службы дома.

Применение ветрозащитной мембраны

     В отличии от пароизоляции, ветрозащитная мембрана ставится снаружи, вплотную к утеплителю, и обладает отличной паропроницаемостью, до 4000 грамм на м² в сутки. Это необходимо для того, чтобы из стен легко выходила любая влага, которая может скопиться внутри стен, например в результате точки росы.

Конденсат может образоваться внутри стен, когда есть резкий перепад между температурами внутри дома и на улице.

     Основная функция такой мембраны, защита утеплителя от продувания. Все волокнистые утеплители работают по принципу неподвижно стоящий воздух. В сильный ветер, особенно если дом расположен на открытой местности, если не обеспечить надежную защиту от продувания, дом может быстро остывать.
    Ветрозащитная мембрана монтируется во всех местах где возможно продувание, и все стыки обязательно проклеиваются двухсторонним скотчем.

Все, что нужно знать о стенах каркасного дома

• Какие основные преимущества каркасной технологии обуславливают ее популярность
• Особенности конструкции пирога каркасной стены
• Особенности каркаса стены
• Как выполняется утепление каркасных стен
• Какие материалы используются для отделки каркасных стен
• Проекты каркасных домов расчет стоимости строительства

   Технология строительства каркасного дома с каждым годом находит все больше поклонников, соответственно постройку таких домов заказывают все больше клиентов, в том числе и в нашей компании «Дачный Сезон». И действительно, данная технология имеет целый ряд преимуществ и эксплуатационных характеристик, которые недоступны для классических решений, традиционных для возведения частного жилья в России.

У нас получили распространение два вида каркасной технологии: финская и канадская, которые имеют ряд отличий, хотя в общем и целом постройки получаются идентичные по своим эксплуатационным характеристикам, долговечности, скорости возведения и цене.

Причем такие эксплуатационные характеристики и особенности строительства обусловлены конструкцией и особенностями стены каркасного дома, а также кровельной системы, которые обеспечивают легкость строения и его энергоэффективность.

Какие основные преимущества каркасной технологии обуславливают ее популярность

При условии качественного проектирования, использования правильно подготовленных строительных материалов и профессиональной реализации проекта вы получаете дом, отличающийся:

• длительным сроком эксплуатации, который при должном уходе может составлять 50-70 лет;
• безопасностью проживания;
• экологической чистотой конструкции;
• экономичностью решения;
• невысокими эксплуатационными затратами на отопление и кондиционирование;
• быстрыми сроками возведения и вселения в дом, причем время от начала строительства до возможности заселения составляет всего лишь несколько месяцев;
• одной из самых привлекательных цен на реализацию проекта по сравнению с использованием других технологий.

Все эти преимущества определяются, главным образом, свойствами, которые имеют каркасные стены конструкции. Именно в конструктивных особенностях стены заложены ключевые характеристики будущего дома, и от качества их возведения зависит, каким будет строение и насколько комфортно в нем будет жить.

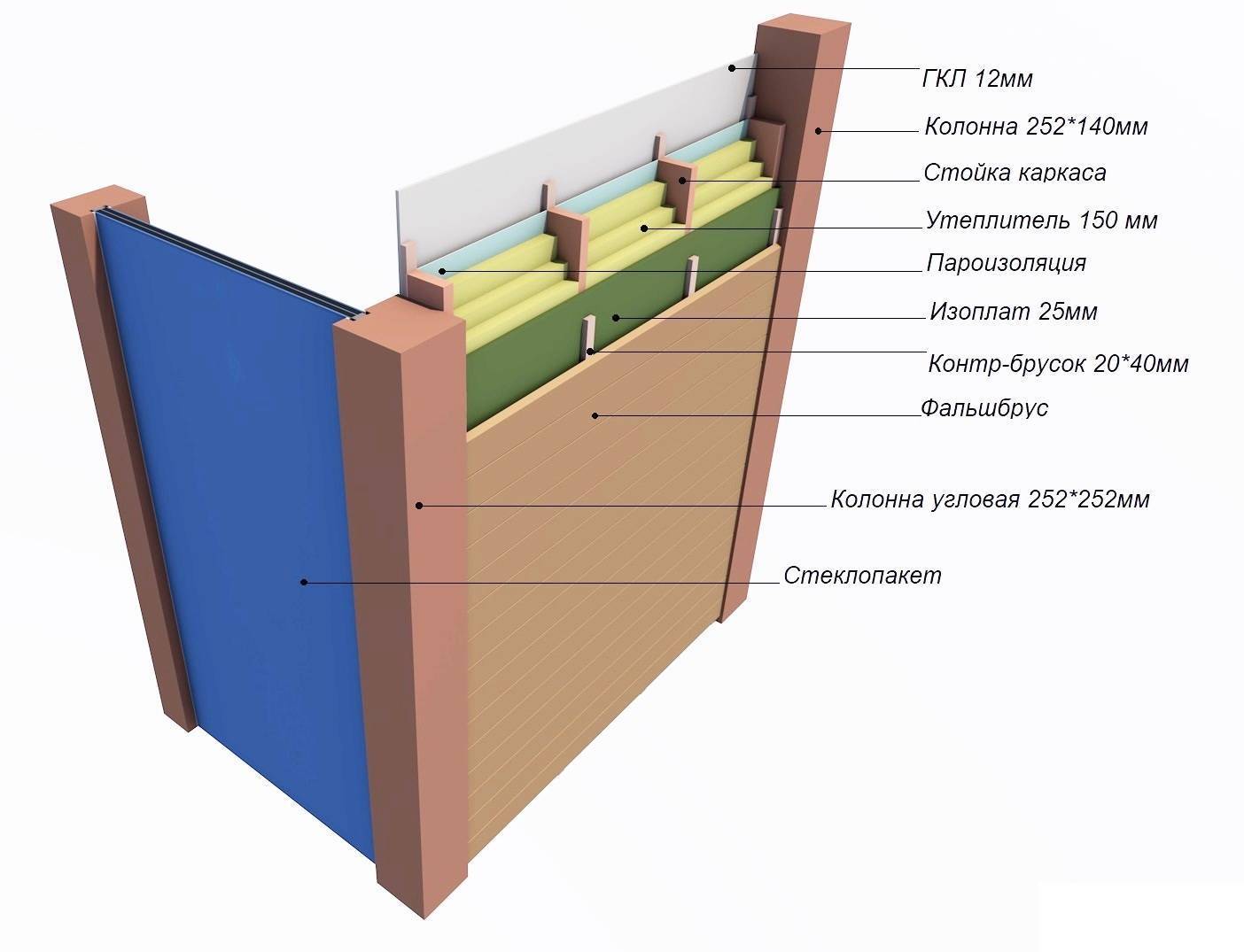

Особенности конструкции пирога каркасной стены

Ключевые характеристики такой постройки определяются тем, какие стены в каркасном доме предусмотрены в проекте и насколько качественный материал использован при их возведении. Конструкция стены достаточно сложная и состоит из нескольких основных слоев. Вне зависимости от того, какая технология постройки используется, пирог стены каркасного дома при рассмотрении от наружной части стены к внутренней состоит из таких конструктивных элементов:

• внешняя декоративно-защитная обшивка;
• гидро- и ветроизолирующая мембрана;
• слой утеплителя;
• мембрана пароизоляции;
• внутренняя обшивка каркаса;
• интерьерная отделка.

При этом несущий каркас стены собирается из бруса или доски по стандартной схеме, причем к материалам каркаса предъявляются достаточно жесткие требования, чтобы обеспечить безопасность и долговечность конструкции.

Особенности каркаса стены

Именно сборка каркаса и используемые материалы определяют, насколько долговечной, прочной и надежной будет будущая постройка. Особенности каркасных построек является то, что в них и внешние, и внутренние стены являются несущими. Правильная каркасная стена собирается из специально подготовленных пиломатериалов, просушенных до требуемого уровня влажности и собранных в единую конструкцию с соблюдением правильной геометрии элементов стены. К такому каркасу впоследствии крепятся внешние и внутренние части стенового пирога.

Кроме правильной просушки пиломатериалы должны быть обработаны антисептическими и антипиреновыми составами, что необходимо для повышения их срока службы и обеспечения противопожарной безопасности.

Также к особенностям каркасной стены можно отнести то, что места расположения дверных и оконных проемов закладываются на этапе проектирования и не могут быть изменены во время строительства без существенной переделки конструкции каркаса. Тоже касается и перепланировки, поэтому распределению внутреннего пространства, расположению окон и дверей необходимо уделить внимание на этапе разработки проекта.

Если говорить о различиях между финской и канадской технологиями, то по конструкции стены принципиальных отличий нет, есть лишь разница в способе сборки и усиления элементов под проемы, которые предназначены для установки оконных и дверных систем. Если по канадской технологии предусмотрена сборка строения непосредственно на месте с подгонкой во время возведения стен, то финская предусматривает сборку стенового пирога непосредственно в условиях цеха и доставку собранных элементов на участок строительства. В результате канадская технология более экономична, а финская позволяет получить максимальную точность изготовления элементов и повысить скорость проведения строительных работ непосредственно на участке. Также финская технология возведения стены обходится несколько дороже.

Как выполняется утепление каркасных стен

Утепление стен каркасного дома – это важный этап проектирования и строительства, который определяет, насколько комфортным и экономичным будет проживание в такой постройке, особенно если она предназначается для круглогодичного проживания. Как правило, в качестве утеплителя для стен каркасного дома используются материалы природного происхождения, и наиболее распространенным является минеральная вата. По своим техническим и эксплуатационным свойствам минеральная вата имеет всего один существенный недостаток, который выражается в увеличении теплопроводности каркасной стены при значительном увлажнении утеплителя и с течением времени. Недостаток компенсируется качественной гидро- и пароизоляцией. В этом случае срок сохранения свойств этого материала составляет порядка 20 и 25 лет. В остальном применение минеральной ваты дает такие преимущества:

• экологическая безопасность;
• хорошие теплоизолирующие свойства;
• негорючесть материала;
• простота монтажа и замены при ремонте;
• возможность составлять утепляющий слой любой толщины, просто добавляя дополнительные утепляющие маты в конструкцию.

В условиях нашего климата правильное утепление каркасной стены предполагает использование нескольких слоев минеральной ваты. Поэтому обычно толщина каркасной стены, выходящей на улицу, составляет не менее 150 мм, а в наших постройках мы используем стены толщиной 200 мм, что предполагает укладку четырех слоев минеральной ваты. Таким же способом утепляется и потолок постройки.

Для внутренних перегородок используется меньшая толщина стен каркасного дома, которая обычно составляет 100 мм и предполагает укладку двух слоев минеральной ваты.



Какие материалы используются для отделки каркасных стен

В качестве черновой отделки и для защиты слоя утеплителя, а также для придания дополнительной жесткости конструкции используется, как правило, листовые материалы. Для наружной обшивки каркасной стены чаще всего используют OSB, которая не подвержена воздействию влаги и имеет достаточную прочность при механических воздействиях. Внутренняя обшивка чаще всего делается либо из ОСП, либо из стенового гипсокартона, который идеально подходит под любой тип отделки начиная от штукатурки и оклейки обоями, заканчивая обшивкой вагонкой или укладкой плитки.

Как правило, кроме OSB снаружи каркасного дома используется дополнительная декоративная отделка. Впрочем, если в этом нет необходимости или требуется максимально сэкономить, OSB листы можно просто покрасить. Однако чаще всего используют либо обшивку евровагонкой или блокхаусом, либо вентилируемые фасады на основе сайдинга или схожих по конструкции и свойствам материалов, например, композитную доску. При этом дополнительный слой отделки и вентилируемый фасад обеспечит более щадящий режим эксплуатации каркаса дома, а значит, продлевается срок его службы.

При качественной сборке каркасника срок его службы может составлять от 50 до 70 лет, при этом конструкция получается легкой, не требует обустройства тяжелого фундамента и практически не подвержена усадке, поэтому декоративную отделку по стенам можно проводить практически сразу после строительства. Единственная технология отделки снаружи, которая не дает желаемого долговечного результата и редко применяется сразу после строительства – это отделка обычной штукатуркой. Она даже при незначительной усадке стены подвержена растрескиванию и сохраняет привлекательный вид после нанесения на только что построенный каркасный дом не более 5 лет, после чего растрескивается, требует замены или ремонта.

  Еще раз обращаем ваше внимание на то, что каркасные конструкции требуют максимально точного продумывания конструкций и функциональности на этапе проектирования, поскольку при желании сделать перепланировку или реконструкцию можно столкнуться со сложностями и проблемами, которые будет непросто решить. Это же касается и выбора материалов, поэтому на этапе проектирования вы должны точно определиться с тем, какой утеплитель для стен каркасного дома выбрать, какие отделочные материалы планируется применять, чтобы не только согласовать внешний вид и особенности конструкции проекта, но и определить вес будущей конструкции. Это необходимо для точного выбора оптимального типа фундамента и его расчета.

Наша компания «Дачный сезон» практикует именно такой подход, то есть мы максимально плотно работаем с заказчиками на этапе согласования проекта и его доработки. Поэтому в готовой конструкции учитываются все пожелания и она будет иметь высокое качество, которое мы подтверждаем гарантией на 16 лет.

Ознакомьтесь с проектами домов и рассчитайте стоимость строительства

• Каркасный дом

  Ханна

  Площадь 76 м² Размеры 8х9.5 м

  Проект в ипотеку

• Каркасный дом

  Берг

  Площадь 96 м² Размеры 8х12 м

  Проект в ипотеку
• org/Product»>

  ЭКО

  Каркасный дом

  Вокс

  Площадь 198 м² Размеры 10.7х12.4 м

  Проект в ипотеку

разделитель

• Дизайн интерьера загородного дома

  Интерьер загородного дома и квартиры – это не просто набор отделочных материалов и фактур покрытия внутренних поверхностей. В понятие интерьера следует включать оформление, фон, который создает ваше ощущение внутреннего пространства дома. В современном дизайне имеет значение широкое понимание экологии и эргономики – соответствие условий и оформления в доме основным потребностям человека.

  Читать полностью

  2.77 (Голосов: 2)

• Садовые дорожки своими руками

  Мысль проложить дорожки на даче или на территории у частного дома рано или поздно посещает каждого владельца участка. Это удобно, безопасно и не очень трудоемко, если следовать простым рекомендациям и изучить фото готовых решений. В этой статье приводим краткие рекомендации, как устроить дорожки на даче своими руками.

  Читать полностью

  (Нет голосов)

Московская обл., Домодедово, КП Новое Юсупово

Московская обл, Наро-Фоминский р-н.

Чеховский район, д. Коровино

с.Анискино, Щелков. р.

Щелковский р-н, СПК «Агрофирма Восток»

Внутренняя отделка деревянного дома

Тверская область, д. Папулово

Городской округ Истра, пос. Снегири

Московская обл., Сычево рп.

Московская область, д. Большое Сырково

Калужская обл, д.Луканино

Ленинградская обл. , д. Захонье

Московская область, Истринский район

Волоколамский р-н, д. Рождествено

Солнечногорский р-н., д. Дудкино

Дмитровское ш., Икша

Наро-Фоминский р-н, дп Луговой

КП Марусин Луг, Люберецкий р-н

Чеховский р-н, СНТ Солнечный

Солнечногорский р-н., д.Лапотово

• Смотреть «Уровень.Фундаменты» на телеканале Т24
• Смотреть Отзыв заказчика Вячеслава

• Смотреть Ирина
• Смотреть Юлия

Руководство по каркасу дома: схемы, материалы и стоимость (2023)

Когда большинство людей думают о доме, они на самом деле не представляют себе элементы, которые позволяют ему стоять. Каркас дома — это то, что придает ему жесткость и поддерживает его устойчивость даже в экстремальных погодных условиях.

В этом руководстве мы подробно обсудим, что такое каркас дома, из чего он сделан, как он устроен и многое другое. К концу у вас должно быть хорошее представление о том, как работает каркас дома, чтобы поддерживать структуру и обеспечивать безопасность вас и вашей семьи внутри.

Что такое каркас дома?

Каркас дома — это каркас дома, который проходит за всеми внутренними и внешними стенами, поддерживает кровельную черепицу и прикрепляет дом к фундаменту. Это то, к чему через гипсокартон крепятся шкафы и настенный декор, и к чему крепятся ваши полы, потолки и стены.

Основная цель каркаса дома — обеспечить поддержку других строительных материалов в вашем доме. К ним относятся двери, окна, полы, кровельные материалы и многое другое.

Материалы и типы каркаса дома

В современном строительстве для каркаса зданий используются четыре основных материала. К ним относятся дерево, сталь, конструкционные изолированные панели и изолированные бетонные формы. Мы обсудим каждый из этих материалов в разделах ниже.

Деревянный каркас

Деревянный каркас, также называемый деревянным каркасом и деревянным каркасом, состоит из строительных пиломатериалов, скрепленных гвоздями и прикрепленных к фундаменту. Большинство стенных стоек и рам вокруг дверных и оконных проемов сделаны из 2×4, а стропила, балки и пороги обычно изготавливаются из более широкого материала, например 2×10 и 2×12. Другие части деревянного каркаса включают обшивку крыши, черновой пол и многое другое.

Деревянный каркас сравнительно доступен и прост в изготовлении. Тем не менее, древесина естественным образом склонна к гниению и повреждению влагой, что со временем может привести к некоторому усадке.

Существует два типа обрамления палки: обрамление баллона и обрамление платформы. Воздушный каркас чаще используется в старых домах и использует длинные 2×4, которые проходят вверх по несущим стенам снизу вверх. Каркас платформы более распространен и использует несколько наборов 2×4: по одному на каждый этаж.

Стальной каркас

Стальной каркас более жесткий, чем деревянный, поэтому у него нет таких проблем с оседанием. Сталь также не склонна к гниению или росту плесени, что делает ее более желательным материалом с точки зрения прочности и долговечности.

К сожалению, сталь дороже дерева, поэтому стальной каркас почти всегда будет стоить дороже для дома того же размера. Сталь также лучше проводит тепло, поэтому она может способствовать снижению энергоэффективности и менее комфортной температуре в помещении. Гораздо больше строителей домов знакомы с деревом, поэтому вам может быть трудно найти компанию, имеющую опыт работы со стальным каркасом дома.

Структурно-изолированные панели

Структурно-изолированные панели представляют собой сборные панели, изготовленные из жестких плит и снабженные пенопластовой изоляцией. Они значительно упрощают строительство на месте, так как не нужно собирать саму раму с нуля.

Структурные изолированные панели очень дороги и непомерно дороги для многих людей. Тем не менее, они значительно сокращают время строительства и обеспечивают превосходную изоляцию.

Утепленные бетонные формы

Опалубка из бетона с теплоизоляцией изготавливается путем изготовления легкой пенопластовой формы на месте и последующего заполнения ее бетоном. Этот процесс значительно сокращает время строительства и оставляет каркас дома с высокой теплоизоляцией.

К сожалению, изолированные бетонные формы очень дороги, поэтому многие домовладельцы, строящие свои дома, выбирают более доступные материалы для каркаса.

Самый распространенный тип обрамления1

Деревянный обрамление на сегодняшний день является наиболее распространенным типом обрамления в Соединенных Штатах. Его предпочитают за его широкую доступность, простоту конструкции и, самое главное, относительно низкие материальные затраты.

Детали и слои каркаса дома

Глядя на каркас дома без покрытия строительными материалами, он выглядит довольно устрашающе. Есть много частей, которые подходят друг к другу, чтобы обеспечить структурную целостность, необходимую для безопасного здания. В разделах ниже мы обсудим типы пиломатериалов, которые обычно используются для каркаса дома, и части каркаса, которые вы можете идентифицировать, глядя на отдельный каркас.

Типы пиломатериалов, используемых для каркаса

В большинстве случаев для каркаса дома используется легкая и доступная хвойная древесина. Пихта Дугласа и другие сосны, такие как ели, являются наиболее распространенными вариантами. Они обеспечивают хорошую жесткость и долговечность, и они намного более доступны, чем варианты из твердой древесины.

Некоторые домовладельцы выбирают красное дерево или кедр, так как они сопротивляются движению под воздействием влаги. Однако они достаточно дороги. Если влага или влажность являются проблемой, большинство домовладельцев вместо этого выберут обработанную давлением сосну.

Части каркаса

Каркас дома состоит из множества различных частей, необходимых для поддержки различных строительных материалов, которые будут крепиться к нему или укладываться поверх него. Ниже мы приведем краткий список различных частей каркаса дома.

• Пороговая плита:  Это часть рамы, которая крепится к бетонному фундаменту. Торцевая балка — это последняя балка перекрытия в серии, которая иногда крепится к концам других балок
• Ригель: Ригель — это горизонтальная опора, которая проходит между балками для обеспечения дополнительной структурной целостности и предотвращения смещения
• Черный пол:  Основной пол обычно изготавливается из древесностружечной плиты или ориентированно-стружечной плиты (OSB). Он крепится к балкам пола и обеспечивает структуру пола над ним. размещается в верхней части оконного проема
• Стойка: Стойки представляют собой вертикальные стойки, которые устанавливаются через каждые 16 или 24 дюйма — по центру, в зависимости от строительных норм и правил в вашем районе — где будут размещены все внутренние и внешние стены. Шпильки поддерживают двойную пластину вверху
• Балка:  Балка представляет собой большую горизонтальную опору, обеспечивающую большую часть структурной устойчивости дома.
• Распорка:  Распорки используются для распределения нагрузки от одной части дома к другой, например, между балками крыши. и шпильки
• Перемычка: Перемычка состоит из двух раскосов, образующих Х-образную форму между балками или другими опорами для обеспечения устойчивости.
• Двойная пластина: шпильки. Он обеспечивает поддержку стропил и кровельного материала выше
• Анкерная балка:  Ангел — это горизонтальная опора, которая проходит под стропилами. Обычно он соединяет обе стороны наклонной крыши снизу.
• Потолочная балка:  Потолочная балка похожа на балку пола, но обеспечивает место для крепления материала потолка, а не пола. Он проходит над стойками и под стропилами
• Стропила:  Стропила — это несколько горизонтальная опора для обшивки. Стропила обычно опираются на двойную пластину или стяжные балки 9.0064
• Обшивка:  Обшивка похожа на черновой пол, но для крыши. Он обеспечивает ровную и ровную поверхность, к которой крепится материал крыши.
• Фронтонная стойка: Фронтонная стойка — это вертикальная опора, которая переносит вес с крыши на двойное место. Фронтонная стойка не всегда появляется, так как она требуется только для определенных стилей крыши.
• Распорка:  Распорка — это угловая распорка, которая распределяет нагрузку с крыши на горизонтальные опоры, например балки 9.0064

Как построить дом: основные этапы

Создание каркаса дома — довольно простой процесс, если вы знаете, какие шаги нужно предпринять и как расположить различные части. В разделах ниже мы кратко обсудим, как собрать каркас дома. Имейте в виду, что этот процесс можно сделать своими руками, но лучше доверить его профессионалам, если у вас нет столярного опыта.

Шаг 1: Прикрепите плиту подоконника

Первым делом нужно прикрепить плиту подоконника к фундаменту. Этот процесс может варьироваться в зависимости от вашего местоположения. Имейте в виду, что дома в районах, подверженных землетрясениям, обычно требуют дополнительной защиты.

Шаг 1a: Установка балок перекрытия

Балки перекрытия можно установить, если у вас есть подвальное помещение или подвал. Они будут поддерживать первый этаж над придомовой территорией.

Шаг 1b: установка чернового пола

Если вы устанавливаете балки пола, то черновой пол можно прибить к балкам, чтобы обеспечить равномерную поддержку вашего пола.

Шаг 2: Установка шпилек

Затем вы можете построить стены. Большинство строительных компаний строят целые стены, включая стойки, нижнюю и верхнюю плиты, а затем устанавливают их и выравнивают с фундаментом.

Шаг 2а: Сделайте проемы для окон и дверей

При возведении стен необходимо добавить проемы для окон и дверей, включая подоконники и перемычки. Нижняя пластина должна быть удалена ниже всех дверных проемов.

Шаг 3: Прикрепите верхние пластины

После того, как стены будут подняты, вы можете прикрепить двойную верхнюю пластину.

Шаг 4. Прикрепите анкерные балки и потолочные балки

Если вы не строите второй этаж дома, анкерные балки и потолочные балки можно прикрепить с помощью каркасных гвоздей. Ориентация будет зависеть от вашего стиля потолка.

Шаг 5: Прикрепите стропила

После этого можно прикрепить стропила к стяжкам и балкам. Они будут служить основной опорой для вашей кровельной обшивки.

Шаг 6. Крепление обшивки крыши

Наконец, вы можете прикрепить обшивку крыши и установить черепицу. Этот процесс завершает создание каркаса дома, хотя вам все еще нужно добавить материал для наружных стен и кровельный материал.

Полезные термины для каркаса, которые нужно знать

Помимо частей каркаса дома, которые мы упомянули выше, есть довольно много терминов, которые вы должны изучить, прежде чем начинать собственный проект каркаса стен. Мы включим их ниже с краткими определениями.

• Примыкающая стена:  Примыкающая стена — это внутренняя стена, примыкающая к наружной стене
• Пристенка:  Пристенка — это стена, которая образует внешнюю сторону дома
• Угловая стойка :  Угловая стойка — это вертикальная опора в углах дома. Иногда их усиливают для обеспечения дополнительной структурной целостности
• Кромка:  Калечка — это часть стойки, которая падает над оконным или дверным проемом
• Пересекающаяся стена:  Пересекающаяся стена — это стена, разделяющая внутренние помещения.
• Задняя часть лестницы:  Задняя часть лестницы — это конструктивно надежный способ присоединения пересекающейся стены к внешней стене. Горизонтальные опоры добавляются между стойками
• Триммер: Триммеры — это вертикальные опоры, которые проходят от перемычки к подоконнику. Они требуются не для всех оконных проемов и зависят от типа окна, которое вы выбираете для установки.
• Стеновая панель: Стеновая панель – это часть наружной или внутренней стены, которая сооружается перед ее возведением

Часто задаваемые вопросы по каркасу дома и другие вопросы

Стоимость каркаса дома

Средняя стоимость каркаса дома из деревянного каркаса – традиционное дерево обрамление — от 7 до 18 долларов за квадратный фут. Для дома площадью 1000 квадратных футов один только каркас будет стоить от 7000 до 18000 долларов. Имейте в виду, что цена может сильно варьироваться в зависимости от метода обрамления, компании и выбранных вами материалов.

Сколько времени занимает строительство дома

Процесс возведения нового дома обычно занимает от двух до четырех недель. Это может варьироваться в зависимости от доступности строителя и погоды, в которой вы строите свой дом.

Что требуется перед строительством рамы?

Прежде чем приступить к возведению каркаса, необходимо залить фундамент вашего дома. Сам этот процесс требует земляных работ, уплотнения грунта, заливки бетона и достаточного времени для высыхания бетона.

Сколько времени нужно закончить дом после каркаса?

В то время как каркас устанавливает опорную конструкцию для вашего дома, процесс после каркаса включает в себя установку всех наружных и изоляционных материалов, а также отделки, такой как полы, гипсокартон, покраска, установка кухни и ванной комнаты и многое другое. Вы, вероятно, рассчитываете на дополнительный месяц или два после того, как каркас будет завершен, чтобы ваш дом был закончен.

Когда необходим ремонт рамы

Ремонт рамы не является обычным ремонтом в домах. Тем не менее, вам может понадобиться ремонт рамы, если вы заметите гниющую раму, изогнутые или неотвесные стены, деформацию полов, провисшую крышу или другие движения во внешней оболочке вашего дома.

Другие ресурсы Фонда

Схемы и методы возведения каркаса дома

Дон Вандерворт, HomeTips © 1997–2023

25 октября 2020 г. крыши

В этой статье:

Платформенная конструкция
Воздушный каркас
Схема стеновых стоек
Обшивка стен
Кровельная обшивка

Для каркаса дома используются два основных метода: конструкция платформы и каркасно-баллонная конструкция. Строительство платформы гораздо более распространено, чем каркас из воздушных шаров, хотя каркас из воздушных шаров использовался во многих двухэтажных домах до 19 века. 30.

Платформенная конструкция

В показанной ниже платформенно-рамной конструкции стены располагаются поверх чернового пола. Многоэтажные дома строятся по одному уровню за раз, при этом каждый этаж служит платформой для возведения следующей серии стен.

Каркас дома с платформой — стойки проходят от пола до потолка для каждого отдельного этажа.

Каркас из воздушных шаров

В конструкции баллонного каркаса, показанной ниже, стойки проходят по всей высоте от глиняного подоконника до верхней плиты, максимум до 20 футов. Этот метод был популярен до 19 века.30-х годов и до сих пор иногда используется для оштукатуренных и других двухэтажных домов с каменными стенами, потому что такие конструкции сжимаются и оседают более равномерно, чем конструкции на платформе.

Но каркас из воздушных шаров более опасен для возведения из-за его веса и высоты, а необходимые длинные прямые стойки для стен становятся все более дорогими, и их трудно найти.

Каркас дома из воздушных шаров — каркасы стен проходят по всей высоте здания

Компоновки каркасов стен и каркасов

При каркасном каркасе как на платформе, так и на воздушном шаре стойки стен, а также потолочные и напольные балки располагаются через каждые 16 или 24 дюйма, измеренные от центра к центру. Эти стандартизированные макеты приводят к наименьшему количеству резки и отходов материалов для пола, потолка и стен.

Обычный каркас стеновых стоек — Стеновые стойки расположены на расстоянии 16 или 24 дюймов от центра к центру. многие новые дома имеют стенные стойки размером 2 на 6, размером 16 или 24 дюйма в центре, чтобы укрепить внешние стены и создать большую полость для изоляции стен. Для получения дополнительной информации о каркасе стены см. Как построить внутреннюю стену.

Обшивка стен

Обшивка наружных стен повышает жесткость конструкции и обеспечивает плоскую основу для облицовки сайдингом, штукатурки, кирпича, камня и других видов отделки наружных стен. В старых домах обшивка из диагональных досок — доски толщиной 1/2 дюйма, прибитые по диагонали. Большинство новых домов имеют обшивку из фанеры или аналогичных композитных панелей. Подробнее об этом читайте в разделе Обшивка наружных стен.

Каркас крыши и обшивка

Каркас крыши может быть довольно сложным, в зависимости от сложности конструкции крыши.
