Стены каркасного дома: устройство и технология возведения

Оглавление:
Стены каркасного дома: устройство и основные элементы
Конструкция стены каркасного дома: последовательность сборки

Ни для кого не секрет, что любой дом состоит из нескольких основных элементов – это фундамент, стены, перекрытия и, разумеется, крыша. Все эти элементы равнозначно важны, и каждому из них в процессе строительства нужно уделять массу внимания. В продолжение темы строительства каркасного дома своими руками, в этой статье мы разберемся с таким вопросом, как построить стены каркасного дома? Вместе с сайтом stroisovety.org мы разберемся с двумя технологиями их строительства и подробно изучим конструкцию стен.

Стены каркасного дома своими руками фото

Стены каркасного дома: устройство и основные элементы

Стена каркасного дома – это совокупность объединенных в один блок различных строительных материалов. Одни из них обеспечивают жесткость, другие создают защиту от ветра, третьи помогают сохранить тепло в доме. Все они очень важные и лишними отнюдь не являются – это к тому, что выбросить какой-либо один элемент, сэкономив деньги, как поступают некоторые кулибины, равносильно тому, что вы сократите срок службы строения в целом. С этим, думается мне, все понятно, и теперь самое время изучить вопрос, что же это за такие важные элементы и для чего они предназначены. Начнем по порядку.

  1. Каркас. Это основа стен, которая полностью отвечает за их форму, размеры, жесткость и способность дома выдерживать нагрузки. Изготавливается каркас стен либо из специальных металлических профилей, либо из деревянного бруса сечением не менее чем 100 на 50мм – это если говорить о толщине наружных стен каркасного дома. Внутренние стены, если они не являются несущими, изготавливаются несколько тоньше, хотя делать этого не стоит в целях звукоизоляции.
  2. Внутренняя обшивка. Это ОСБ плита (ОСБ-3, как правило) – она накручивается на каркас с помощью саморезов. При серьезном подходе к делу она еще и приклеивается с помощью специального клея.
  3. Пароизоляция. Устанавливается с внутренней стороны стены под ОСБ – ее задача заключается в дозированной подаче паров влаги, содержащихся в воздухе, внутрь стены. Она пропускает ровно столько влаги, чтобы утеплитель не намокал и не терял свои качества и при этом успевал выводить ее наружу.

    Строительство стен каркасного дома фото

  4. Утеплитель для стен каркасного дома. В большинстве случаев это минеральная вата, а если быть точнее, то базальтовая плита. Если речь идет о заводских сип-панелях, то они утепляются пенополиуретановым герметиком.
  5. Ветрозащита. Она имеет двоякое назначение – с наружной стороны она создает непроницаемый для ветра барьер (откуда и название), а изнутри выпускает излишки паров, скапливающихся в теплоизоляционном материале.
  6. Наружная обшивка. Опять ОСБ, которая, как и в случае с внутренней обшивкой, привинчивается к каркасу саморезами и дополнительно крепится клеем. Кстати, как для наружной, так и для внутренней обшивки в большинстве случаев применяется ОСБ толщиной 12мм.
  7. Фасад. В большинстве случае это вентилируемый фасад, но иногда в процессе отделки каркасных строений используется и штукатурка, которая обходится несколько дешевле, но по трудозатратам она сложнее.

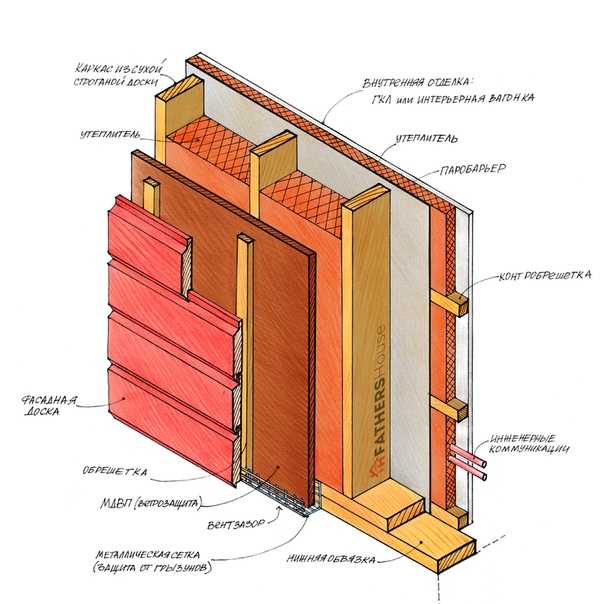

    Пирог стен каркасного дома фото

В принципе, это все – именно так выглядит со стороны так называемый пирог стены каркасного дома. Единственное, что здесь еще можно добавить, так это уточнить тот момент, что вентилируемый фасад в обязательном порядке должен набираться на обрешетку – на то он и вентилируемый, чтобы пространство за ним проветривалось.

Конструкция стены каркасного дома: последовательность сборки

Опять-таки, невзирая на две различные технологии строительства каркасного дома, сборка стен осуществляется практически однотипно. Разница заключается лишь в том, что, используя готовые панели, вы минуете массу различных этапов работ. Но если вы решите собирать эти панели самостоятельно, то их сборка будет выглядеть практически точно так же, как и строительство обычного каркасного дома. Вам придется произвести следующие этапы работ.

  1. Сборка каркасов стен. Как правило, каждая отдельно взятая стена дома является одним или двумя частями каркаса – так сказать, сегментами, которые собираются отдельно. По сути, это прямоугольники, собранные из деревянного бруса, внутри которых располагаются вертикальные ребра жесткости, установленные с шагом 625мм по центрам – это половина ширины листа ОСБ. Если позволяет брус (его длина), то каркас лучше изготавливать во всю ширину стены. Если нет, то можно разделить его на части. Кстати, если речь идет о двухэтажном строении, то шаг ребер жесткости лучше уменьшить до 316,5мм. Такие каркасы лучше заготовить сразу, так, чтобы они после сборки полностью сформировали наружные стены дом.
  2. Установка каркасов на фундамент. Сразу начнем с того, что верх фундамента нужно качественно гидроизолировать – обработать битумной мастикой и оклеить рубероидом в пару слоев. Дальше все просто, но, тем не менее, понадобится помощь надежных и крепких мужских рук. Одновременно придется поднять и удерживать два каркаса сразу (угловые) – пока несколько человек их удерживает, один должен скручивать их между собой. После того, как крепление будет произведено, каркасы можно отпускать и устанавливать по уровню. Подставляя брусочки (если это необходимо), четко установленный в уровень каркас крепится к фундаменту анкерными болтами. Таким вот способом и монтируются все каркасы в единое целое изделие, а именно стены каркасного дома своими руками.

    Стены каркасного дома фото

  3. Дальше работы по изготовлению стен, как правило, откладываются до того момента, как будет собрана крыша – в большинстве случаев каркас дома собирается полностью, но бывают и исключения. В общем, на следующем этапе работ строительство стен каркасного дома предполагает их обшивку изнутри. Здесь все просто – ОСБ режется лобзиком по заданному размеру и просто прикручивается к каркасу, который предварительно, с помощью степлера, обивается пароизоляционной пленкой. С этой работой вполне можно справиться даже одному человеку, и трудностей, как правило, она не вызывает.
  4. Теперь перебираемся наружу и закладываем между брусом каркаса утеплитель. Это тоже элементарная работа, с которой вполне можно справиться самостоятельно. Режем утеплитель по размеру и запихиваем его внутрь стены. Сильно не прессуем, так как удерживает тепло в доме не вата, а воздух, который находится между ее волокнами.
  5. А дальше натягиваем с помощью степлера ветрозащитную пленку и обшиваем каркас дома ОСБ.

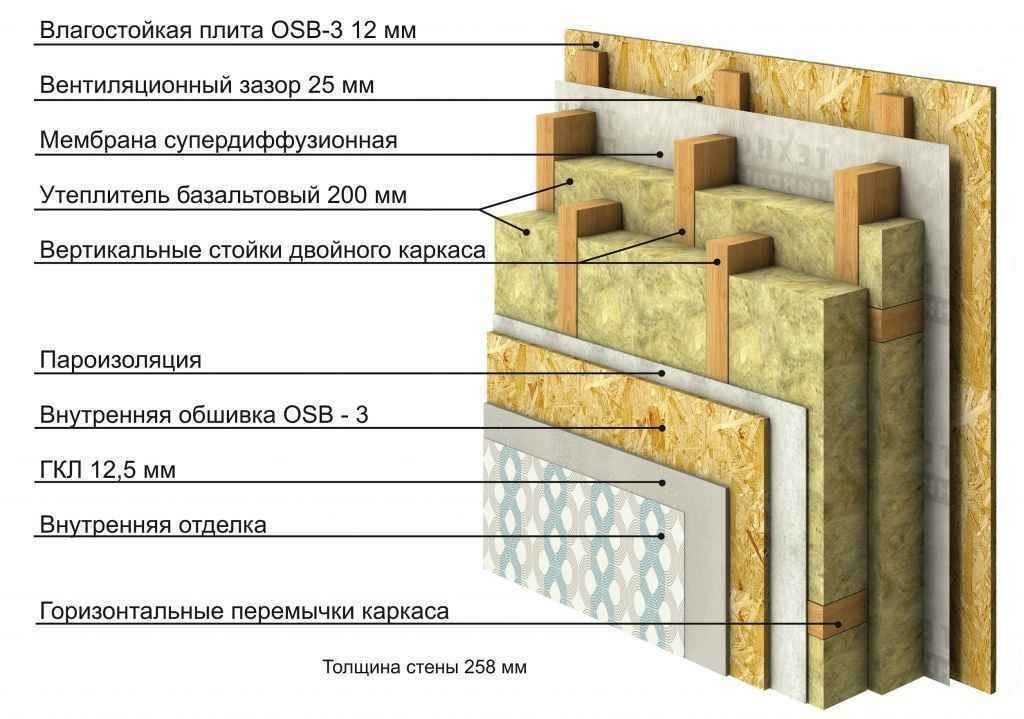

    Правильная стена каркасного дома фото

В принципе, все, правильная стена каркасного дома готова, и добавить остается не так уж и много – в частности, напомнить об электропроводке. Стандартно ее прокладывают внутри стен и делают это до того, как их утепляют и обшивают со второй стороны. Про этот момент не стоит забывать, так как впоследствии протягивать провода будет очень сложно, если не сказать, что невозможно.

Вот так вот и делаются стены каркасного дома. Естественно, могут быть некоторые вариации, но в целом их слоеный пирог остается неизменным.

Говоря о вариациях, имеется в виду изменение последовательности выполнения работ – к примеру, сначала можно выполнить наружную обшивку дома, а потом перейти внутрь помещения и не страдать от ветра и непогоды. Так даже будет логичней и к тому же удобней проводить внутренние коммуникации.

Автор статьи Александр Куликов

Устройство стены каркасного дома: материалы, чередование.

Стены каркасного дома возводятся наподобие конструктора. Они состоят из нескольких слоёв различных материалов, каждый из которых выполняет свою функцию. Возведение стены каркасного дома своими руками не требует большого строительного опыта. Необходимо умение работать пилой, молотком, уровнем, вкручивать шурупы, разрезать утеплитель, монтировать и подгонять панели стеновой обшивки.

Кроме того, работы по возведению каркасных стен не связаны с так называемыми «мокрыми» процессами, замешиванием клеящих смесей или бетона. Поэтому их можно выполнять при любой уличной температуре, строить свой каркасный дом в любое время года. Как должна быть устроена каркасная стена? С чего начинать работы и что важно знать, чтобы каркасный дом получился надёжным и тёплым?

Содержание статьи

  1. Монтаж силового каркаса
    • Правильные стены
  2. Стена каркасного дома
  3. Внутренние стены
  4. Стены каркасного дома
  5. Какой утеплитель для стен
    • Минеральная вата
    • Пенопласт или пенополистирол
    • Пенополиуретан или ППУ
  6. Пароизоляционная мембрана
    • Ветрозащита

Монтаж силового каркаса

Устройство стены каркасного дома начинается с сооружения каркаса. Это – основа, на которую будут крепиться все другие составляющие стены – утеплитель, пароизоляция, ветрозащита, наружная и внутренняя стеновая обшивка. Как и любая опора или скелет, каркас должен быть надёжным и достаточно прочным. Поэтому главное требование, которое ставится к каркасной силовой конструкции – это правильный выбор размеров несущих стоек и балок, правильное определение их сечения, а также надёжное крепление между собой.

Коробка каркасника.

Стойки – это вертикальные элементы каркаса. Горизонтальные несущие элементы называют балками. Соединяющие элементы – укосинами. Вертикальные стойки и горизонтальные балки удерживают на себе вес дома. Укосины – обеспечивают надёжность соединения вертикальных и горизонтальных элементов каркасного дома. Как монтировать стойки, балки и укосины?

Монтаж каркаса выполняется на готовом фундаменте. Заливка фундаментного основания – единственная строительная операция, в которой используются «мокрые» процессы. Поэтому для зимнего строительства фундамент каркасного дома сооружают заблаговременно. Если же строят летом, то выжидают после окончания заливки неделю, и приступают к дальнейшей сборке каркасного дома. Каркасные стены являются относительно «лёгкими», поэтому для их возведения нет необходимости выжидать месяц до полного набора бетоном конструктивной прочности.

Правильные стены

  • Монтируют лежень на бетонный фундамент с гидроизоляцией.
  • В горизонтальном положении собирают стены каркасного дома.
  • Раскладывают вертикальные несущие стойки.
  • Скрепляют гвоздями вертикальные стойки верхней и нижней обвязкой.
  • Врезают в диагональ укосины между стойками и нижней обвязкой.
  • Под верхнюю обвязку во все стойки врезают ригель.
  • Поднимают стены каркасного дома и крепят между собой.
  • Связывают внутренние и внешние стены второй верхней обвязкой.
  • Поверх обвязки монтируют балки перекрытий.

Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.

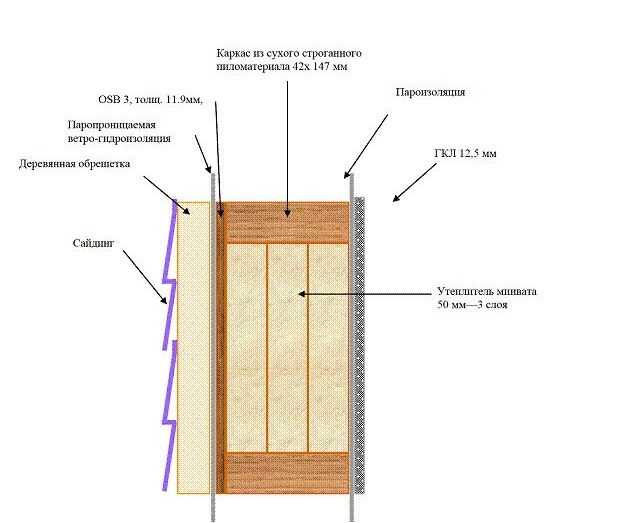

Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др. ). Кроме того, некоторым утеплителям необходима ветрозащита.

В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

  • С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
  • С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку

При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

  • Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
  • С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.

Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:

  • Металлопрофиль.
  • Пластиковый сайдинг.
  • Можно обшить каркасную стену  деревом – вагонкой или блок-хаусом.
  • Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Внутренние стены

Внутренние стены в каркасном доме должны обеспечивать хорошую звукоизоляцию. Поэтому в середину стены кладут звукоизолирующий слой. Чем отличаются материалы тепло- и звукоизоляции?

Часто один и тот же изолятор может ограничивать потери тепла и останавливать распространение звука. К примеру, минеральная базальтовая вата является основой для изготовления теплоизолирующих и звукоизолирующих плит. Эти плиты одинаковы по структуре и отличаются торговыми характеристикам. Плиты и маты для звукопоглощения имеют характеристику децибелов, а маты для утепления предоставляют характеристику теплопроводности.

Устройство внутренних стен.

В отличие от наружных стен, внутренние стены часто обшивают с двух сторон одинаковым материалом. Обе стороны стены располагаются внутри дома, поэтому к ним предъявляются одинаковые требования – формировать основу для дальнейшей внутренней отделки, не создавать вредных испарений, декорировать внутреннее пространство. В качестве внутренней стеновой обшивки используют стеновые панели:

  • Гипсокартон – обычный для жилых помещений и влагостойкий для ванной комнаты.
  • Фанеру можно использовать различной толщины.
  • OSB лучше использовать в нежилых помещениях.

Стены каркасного дома

Толщина стен каркасного дома определяется количеством слоёв стенового «пирога», наличием вентиляционного зазора, толщиной утеплителя. Она может составлять 15-25 см. При этом вес каркасной стены определяется как 50-60 кг каждый м2, что в 5 раз легче кирпичных стен, и в 1,5-2 раза легче деревянных построек.

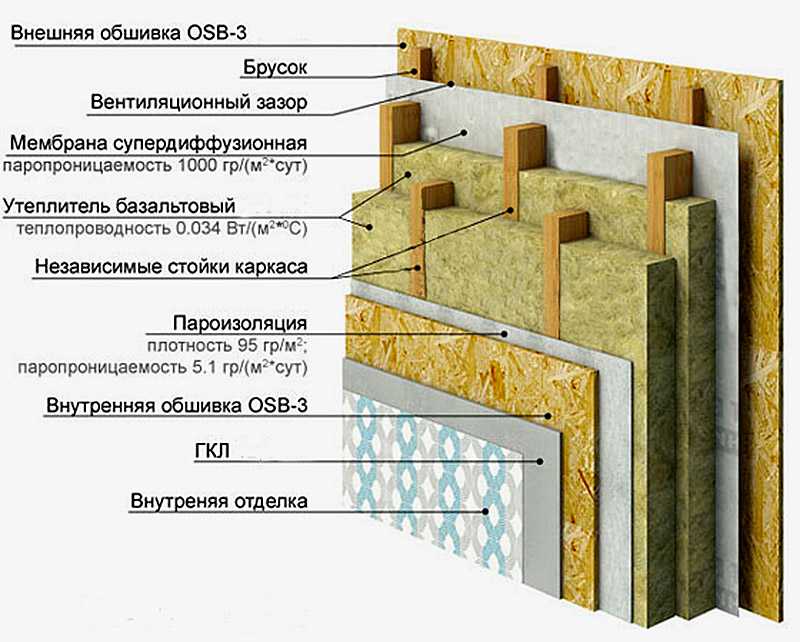

Правильный пирог стены.

В конструкции стены могут быть предусмотрены одна или две воздушные прослойки. Это — вентиляционные зазоры, которые могут располагаться с одной или с двух сторон от утеплителя. Они обязательно необходимы при утеплении минеральной ватой и желательны при использовании пенопласта.

Для организации этих зазоров используют так называемую обрешётку – деревянные планки определённой толщины. Их монтируют с наружной стороны каркаса и крепят к ним последующую стеновую обшивку. Монтаж планок обрешётки обеспечивает наличие зазора между поверхностью утеплителя и наружной стеной.

На заметку

Вентиляционный зазор необходим для естественного удаления влаги. Его ширина зависит от вида внутреннего помещения и толщины утеплителя. Традиционно вентиляционный зазор составляет 4-5 см, однако при утеплении влажных помещений вентиляционный зазор увеличивают на 1-2 см.

Какой утеплитель для стен

Для утепления каркасного дома используют три вида теплоизоляторов – минеральная вата, пенопласт и ППУ. Какой утеплитель для стен каркасного дома считается лучшим?

Минеральная вата

Минеральная вата изготавливается из базальта или из стекла. Этот материал дороже пенопласта, но дешевле пенополиуретана, сокращённое название которого ППУ. Ещё несколько лет назад минвата имела существенный недостаток – со временем утеплитель проседал, терял свои изолирующие свойства. Не так давно была стали выпускать вату в форме плит и матов.

Маты минеральной ваты.

В таком виде они имеют достаточно жёсткие размеры и прекрасно сопротивляются сжимаемости, слёживаемости, не теряют свойств. Стабильность размеров и простота работы – вот главные преимущества современного ватного утеплителя. Поэтому минеральная вата — лучший утеплитель для стен каркасного дома.

Способ укладки утеплителя определяется его формой. Если это сжимаемая минеральная вата, то её закладывают между опорами каркаса без дополнительного крепления. Маты или плиты слегка сжимают, после чего – располагают между опорами «враспор».

Пенопласт или пенополистирол

Пенопласт или вспененная пластмасса, пенополистирол. Перечисленные термины – различные обозначения одного и того же материала, который отличается воздухонепроницаемостью, блокирует естественный воздухообмен, делает необходимым обустройство приточно-вытяжной вентиляции.

Стены каркасного дома утеплены пеноплексом.

Несмотря на низкую экологичность, пенопласт очень популярен как каркасный утеплитель, поскольку является самым бюджетным и доступным изолирующим материалом.

Жёсткие плиты пенопласта отличаются несжимаемостью. Поэтому при укладывании плит их укорачивают под размер расстояния между опорами каркаса, а после – задувают щели между пенопластом и опорой монтажной пеной.

Пенополиуретан или ППУ

Пенополиуретан или ППУ – также является абсолютно непроницаемым, водостойким изолирующим материалом. Он отличается тем, что создаёт бесшовное ровное покрытие, по которому можно выполнять дальнейшую внутреннюю отделку. Нанесение ППУ требует работы дорогостоящего оборудования и специалистов, что влияет на цену строительства. Поэтому этот вариант утепления редко используется при бюджетном каркасном строительстве.

Нанесение пенополиуретана.

Если же используется напыление ППУ, то вначале каркас обшивается наружными панелями, после – расстояние между каркасными опорами задувается ППУ, и после – по готовой ровной поверхности утеплителя выполняется внутренняя стеновая отделка.

Пароизоляционная мембрана

Правильный пирог стены каркасного дома предусматривает наличие пароизоляционного слоя – специальной мембраны, внешне похожей на полиэтилен, но отличной от него по физическим свойствам. Мембрана является пористым материалом, в котором форма пор позволяет пропускать молекулы пара в одну сторону и не пропускать в другую. Таким образом, мембрана ограничивает движение влажного пара только с одной стороны.

На заметку

Мембранную ткань кладут с внешней стороны утеплителя для того чтобы ограничить попадание влаги в поры изолирующего материала.

Ветрозащита

Материал ветрозащиты – это слой, который не продувается ветром. Лучшая ветрозащита для стен каркасного дома – это наружная стеновая обшивка и пароизоляционная мембрана. В качестве панельной наружной ветрозащиты работает пластиковый сайдинг, ЦСП, блок-хаус.

Указанные материалы также выполняют функцию гидроизоляторов. Они защищают внутренние слои стенового «пирога» от намокания во время дождя, снегопада. В правильной конструкции стены под наружной обшивкой обязательно должно быть вентиляционное пространство. Оно имеет вид щели, которая обеспечит свободное движение воздуха и удаление влаги.

Каркас дома: советы, идеи и материалы

Каркас – это скелет дома. Если рама крепкая, она обеспечивает необходимую поддержку всему последующему. Но если она слабая, никакая дорогая отделка не скроет изъяны: идеально оштукатуренные стены будут трескаться при каждом хлопке двери, гранитные столешницы будут постепенно шататься, а дубовые полы будут подпрыгивать и скрипеть, как ржавая пружина.

«Ярлыки при кадрировании — самая большая ошибка, которую вы можете совершить», — говорит Том Сильва, 9 лет.0005 Этот Старый Дом генеральный подрядчик, «хотя может пройти четыре или пять лет, прежде чем провисание, подпрыгивание и движение начнут проявляться».

Хотя основы современного каркасного каркаса стен не сильно изменились за последние 25 лет, инструменты и материалы, безусловно, изменились. Пневматические пистолеты для гвоздей, которые до середины 1970-х были новинкой, ускорили процесс сборки; инженерные пиломатериалы неуклонно вытесняют пиломатериалы, а металлические соединители теперь обычно используются для повышения жесткости и прочности.

Но Том предупреждает, что инструменты и материалы сами по себе не гарантируют прочный каркас дома. Они должны быть в руках опытной бригады плотников, которые знают, как с ними обращаться. «С первого раза построят правильно, — говорит Том, — так что потом не пожалеешь». Чтобы увидеть, как Том возводит дом, читайте дальше.

Каркас дома можно сделать из толстых столбов и балок (старейший метод каркаса) или из очень длинных стержней (каркас баллона викторианской эпохи). А вот Том Сильва обычно кадрирует в одноэтажных «платформах», состоящих из 8-или 9-тиСтены высотой в метр опираются на пол, обшитый фанерой. Каждая история накладывается поверх предыдущей, пока не придет время ставить крышу.

Схема каркаса дома

Иллюстрация Яна Уорпола

Наконечники для каркаса дома

Гвозди
  • Используйте гвозди подходящего размера. Коды определяют длину, обхват и количество гвоздей в критических соединениях.
  • Не перегружайте. Шляпка гвоздя, слишком глубоко утопленная в древесине, не может выдержать его полного веса.

Рамы
  • Пробел последовательно . Размещение балок, стоек и стропил на расстоянии 16 дюймов друг от друга обеспечивает надежную поддержку концов панелей.
  • Используйте сухую древесину. Пиломатериалы со штампом «S-dry» или «KD» (высушенные в печи) с меньшей вероятностью деформируются и скручиваются.
  • Держите древесину сухой. Блокируйте штабеля с земли и накрывайте их брезентом.

Обшивка
  • Используйте зажимы для фанеры на панелях крыши и стен. 1/8-дюйм. зазор, который они создают между каждым листом, предотвращает коробление.
  • Уложите листы перпендикулярно каркасу. Увеличивает общую прочность и жесткость.
  • Приклейте и закрепите. Клеи могут повысить прочность соединения на треть.

Идеи обрамления от TOH Project Houses

Фото Брайана Уайлдера

Металлические вешалки и галстуки

Беспокойство по поводу слабости гвоздевых соединений, особенно в регионах, подверженных землетрясениям и ураганам, сделало металлические ремни и галстуки неотъемлемой частью кодовых книг и на современных рабочих местах, даже там, где такие стихийные бедствия случаются редко.

Существуют сотни различных типов арматуры из оцинкованной стали, от подвесных балок до ремней для защиты от урагана, и почти каждый месяц на рынке появляются новые. В каждом соединителе используется больше гвоздей, чем в «старомодном» соединении, потому что каждое отверстие в соединителе необходимо заполнить.

Но с правильным гвоздевым пистолетом скорость установки практически не снижается. Примечание. Используйте только гвозди, указанные производителем — никаких замен!

Легкие балки

Двутавровая балка состоит из «полки» из высококачественной OSB (ориентированно-стружечная плита), вклеенной между двумя горизонтальными «полками» из обычного пиломатериала или LVL (клееного бруса). Он так же прочен, как двойная распиловка такой же ширины, но вдвое легче, и изготавливается длиной до 60 футов.

Лучше всего то, что отверстия для водопровода и воздуховодов можно прорезать в стенке (с заданными размерами и интервалами) без ущерба для целостности конструкции. Компания TOH впервые использовала двутавровые балки в 1989 году при строительстве амбара в Конкорде, штат Массачусетс, и с тех пор Том использует их.

Инженерные балки

Балки LVL состоят из шпона, склеенного под воздействием тепла и давления. Все шпоны ориентированы точно в одном и том же продольном направлении, что делает LVL почти на 20 процентов более жесткими, чем обычные пиломатериалы.

В то время как LVL обычно используются в качестве коньковых балок и перекрытий над окнами и дверными проемами, Том также использовал их в качестве балок, стропил и косоуров — везде, где ему требуется максимальная производительность в минимальном пространстве. Они тяжелые, но Тому они нравятся, потому что они крепкие, как сталь, и при этом он может разрезать их обычной пилой.

Новые технологии для будущего обрамления

Вспененные клеи

Новые клеи на вспененной основе используют превосходную клеящую способность полиуретана и легко наносятся одним нажатием пальца на спусковой крючок. Более того, одна банка пены содержит эквивалент 15 тюбиков старого клея.

Упорный гвоздь

Обшивочный гвоздь Sheather-Plus выдерживает подъемную силу в два раза лучше, чем стандартные гвозди с гладким стержнем, благодаря кольцевидному стержню, увеличенной головке и цементному покрытию, которое действует как смазка для ускорения гвоздя. домой, затем связывается с деревом.

Супершпильки

Клееный брус — стружки, склеенные под давлением до размеров стандартного бруса 2×4 или 2×6 (врезка) — без дефектов, не деформируется и не прогибается, может служить столько же как 22 фута, размер, немыслимый в настоящее время для распиленной шпильки.

Фото Колина Смита

Где найти

Инженерные пиломатериалы:

Деревянные двутавровые балки, балки G-P Lam LVL

Georgia Pacific Corp.

Atlanta, GA

www.gp.com

Беспродуктивный гвозди для каркаса:

Модель IMTC

Paslode

800-682-3428

WWW.

Simpson Strong-Tie Co.

Dublin, CA

800-999-5099

www.strongtie.com

пенопластовой клей:

Pur Stick

Todal Product

508-651-3818

Super studs:

TrusJoint

Weyerhaeuser

800-628-3997

www. trusjoist.com

Tenacious Nails:

Sheather plus

Bostitch

800 -556-6696

www.stanleybostitch.com

Основные термины по возведению каркаса дома, которые необходимо знать

Когда дело доходит до нового строительства, каркас – это место, где ваше здание начинает обретать форму. Как только у вас есть планы, именно каркас вашего здания воплощает эти чертежи в жизнь. Каркас здания — это скелет, который поддерживает все элементы отделки, такие как гипсокартон, двери, окна и даже крышу.

Если вы пытаетесь построить надворную постройку, такую ​​как гараж, сарай или сарай, вам необходимо понять основные компоненты каркаса стен, прежде чем приступить к работе. Если вы наняли кого-то для строительства вашего нового дома, также полезно знать следующие термины, чтобы вы могли понять, о чем говорит ваш строитель, когда начинается процесс строительства вашего дома.

О каркасе дома нужно знать многое, поэтому вот несколько основных терминов по каркасу, которые помогут вам начать работу:

Стеновая панель

В каркасном строительстве стеновая панель относится к панели или конструкции, которая составляет каркас одной стены дома. В своей самой простой форме стеновая панель представляет собой большой прямоугольник с рамкой, состоящий из верхней и нижней пластин и стоек (обычно деревянных или металлических балок). Стеновые панели, включающие окна и двери, содержат дополнительные компоненты, о которых вы узнаете в этом блоге.

Пластины

На любой стеновой панели или элементе каркаса балки, идущие горизонтально вверху и внизу рамы, называются пластинами. В верхней части стеновой панели у вас есть верхняя пластина, а внизу у вас будет нижняя пластина. Шпильки крепятся к пластинам, а шпильки и пластины вместе образуют стеновую панель.

Шпильки

Шпильки представляют собой элементы каркаса, которые проходят вертикально от верхней плиты к нижней плите. Обычно они располагаются на расстоянии 16 или 24 дюймов друг от друга от центра к центру и являются одним из наиболее распространенных компонентов стеновой панели. Шпильки структурируют и обеспечивают большую часть поддержки стеновой панели.

Балки

Балка представляет собой горизонтальный элемент каркаса, который проходит по всей длине пола или платформы дома. Балки являются опорой для пола вашего дома и составляют платформу, к которой в конечном итоге будут прикреплены ваши стеновые панели. Мы сотрудничаем с LP Building Products, чтобы внедрить их системы LP I-Joist в одно- и многоквартирные дома по всему Мичигану и Северной Индиане.

Фото предоставлено JLC Online

Обходные стены

Обходные стены, также известные как сквозные стены, простираются до внешнего края дома.

Стены встык

Стены встык представляют собой стеновые панели, примыкающие к боковым стенам во внешнем углу дома.

Пересекающиеся стены

Пересекающаяся стена — это любая стена, которая пересекается с другой. В большинстве ситуаций с обрамлением пересекающиеся стены упираются в наружную или сквозную стену, чтобы разделить внутреннее пространство. Например, стена, которая отделяет гостевую спальню от ванной комнаты, представляет собой пересекающуюся стену.

Задняя часть лестницы

Задняя часть лестницы используется для крепления пересекающихся стен к наружной стене каркаса. Две стойки соединены короткими горизонтальными отрезками, прикрепленными через равные промежутки по длине стоек. После завершения задняя часть лестницы очень похожа на лестницу. Пересекающиеся стеновые панели легко крепятся к наружной стене через каждый из этих небольших горизонтальных задних блоков лестницы.

Стойка перегородки

Стойка перегородки используется так же, как спинка лестницы. Он предлагает еще один способ крепления перегородки или пересекающейся стены к наружной стене. Шпилька перегородки состоит из трех шпилек, скрепленных гвоздями в форме буквы U. Пересекающаяся стена крепится к центральной стойке.

Угловой стержень

Угловой стержень представляет собой любую конфигурацию стоек, соединенных вместе для крепления стыков к стенам. Есть несколько способов прочно построить углы с помощью шпилек.

Фото предоставлено компанией Wonderful Woodworking

 Перемычка

Перемычки – это горизонтальные элементы каркаса, которые чаще всего устанавливаются над оконным или дверным проемом. Они используются для проемов, ширина которых превышает стандартное расстояние между стойками, и служат для поддержки нагрузки над проемом окна или двери.

Порог или седло

Это горизонтальный элемент обрамления, устанавливаемый внизу проема (обычно оконного проема). Оконные рамы будут опираться на подоконник или седло.

Опоры

Опоры — это вертикальные элементы каркаса, которые поддерживают порог или седло. Их устанавливают в местах, где стояла бы обычная шпилька, если бы не оконный проем. Калеки обеспечивают поддержку окна и подоконника, на котором оно стоит.

Триммеры

Триммеры, также называемые домкратами, проходят вертикально от перемычки до подоконника оконного проема и крепятся к большему «царскому стержню», который проходит по всей длине стеновой панели или рамы. Домкраты или триммеры передают нагрузку, которую несет жатка, на раму и нижнюю плиту под ней.

Производственные стеновые панели

Производственные стеновые панели представляют собой полные панели, которые могут быть доставлены непосредственно на вашу рабочую площадку.
