Водопровод в частном доме своими руками – схема и монтаж правильного водопровода

Коттедж, в котором отсутствует водоснабжение, назвать современным и комфортным для проживания сложно. Ходить с ведром до колодца или колонки – сегодня это что-то из сказок или старых бабушкиных историй. Водопровод в частном доме должен быть обязательно. И сделать его вполне можно своими руками, организовав подачу воды из той же скважины. Еще проще ситуация, когда есть возможность произвести подключение к поселковой централизованной сети. В этом случае достаточно смонтировать лишь внутридомовую часть водопроводной системы.

Содержание

Системы водоснабжения
В частном доме
Как разработать схему
Особенности подбора труб
Рекомендации по монтажу
Подключение насосной станции
Гидроаккумулятор
Очистка воды
Как не нарушить закон
Заключение

Системы водоснабжения

Водоснабжение загородных домов бывает:

централизованным;
децентрализованным.

В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

Варианты водоснабжения дома

При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

Система водопровода в частном доме

Состоит водопроводная система частного дома из наружной и внутренней части. Первая включает в себя уличный водопровод от водозабора или поселковой сети и непосредственно колодец либо скважину с насосом (если это децентрализованный автономный вариант). В состав второй входят расположенные в доме трубопроводы ХВС и ГВС, а также фильтры, насосы, арматура и краны.

Внешняя часть водопровода частного дома

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

количество точек водоподачи в доме;
необходимость и число коллекторов;
мощность насосов и емкость водонагревателя;
размеры труб;
характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Проще всего монтировать пластиковые варианты, однако высокие и низкие температуры им категорически противопоказаны. Пластик рекомендуется выбирать для укладки внутри дома, а для улицы подбирать сталь. Стальные трубы сложнее соединять (нужна сварка). Но они более надежны, хотя и подвержены ржавлению.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм. Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.
Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом.

Принципиальная схема подключения насосной станции

Гидроаккумулятор

Чтобы давление в автономной водопроводной системе коттеджа всегда было постоянным, в комплект с насосом ставится гидроаккумулятор. Он не только позволяет контролировать напор в кранах, но и уменьшает износ насосного оборудования. Последнее реже включается. Это происходит только для наполнения гидроаккумуляторного бака, а не каждый раз при открытии вентиля смесителя на кухне.

Если гидроаккумулятор ставить не хочется, то можно обойтись обычным накопителем в 0,5–1 кубометр, установленным на чердаке. Такая схема позволяет обойтись без сложной и дорогой техники. При этом напор в кранах остается достаточно стабильным и постоянным.

Схема подключения гидроаккумулятора

Очистка воды

Если вода по качеству оставляет желать лучшего, то придется водопровод дополнять системой водоочистки. Как минимум нужен фильтр грубой очистки. Он удалит из водного потока песчинки и других крупных взвешенных частиц.

Дополнительные фильтры устанавливаются после проведения анализа воды на химический состав имеющихся в ней примесей. При высоком содержании железа или кальция нужны будут одни очистные устройства, а при повышенной жесткости – иные.

Схема очистки воды в частном доме

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

Виды источников воды для частного дома

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

Заключение

С монтажом водопровода в своем доме в состоянии справиться практически любой его хозяин. Проблемы могут возникнуть разве что с подключением к водопроводной централи поселка, расположенной на улице. Здесь требуются разрешения, придется походить по инстанциям. В остальном, с разводкой труб по коттеджу и бурением скважины, особых сложностей возникнуть не должно.

Смотрите также видео, как избежать ошибок при разводке водопровода в доме:

Читайте про другие наши материалы:

Монтаж систем водоснабжения частного дома заказать в Челябинске по низким ценам

г. Челябинск, ул. Молодогвардейцев, 65

+7 (351) 231-01-51

г. Челябинск, ул. Молодогвардейцев, 65

Пн-Вс: 9:00-20:00

[email protected]

+7 (351) 231-01-51

г. Коркино, ул. Цвиллинга, дом 5, офис 221

Пн-Вс: 9:00-20:00

sale@stroimdoma74.

Заказать звонок

Главная

Услуги

Инженерные коммуникации

Монтаж систем водоснабжения

Как мы работаем

ООО КСК «Капитал» работает по алгоритму:

Заявка. Оставьте заявку на сайте компании и наш менеджер перезвонит вам, чтобы уточнить детали.
Бесплатная консультация. Наш инженер расскажет об особенностях выбора системы водоснабжения и необходимых материалов, а также назовет приблизительную стоимость услуги.

Выезд на объект и составление сметы. Специалист выезжает на объект, осматривает здание, делает необходимые замеры и составляет окончательную смету.
Составление проекта. При разработке проекта мы учтем все детали: размещение оборудования, его характеристики, необходимые материалы и т.д.
Поставка оборудования. Мы закупаем все системы и материалы только у надежных европейских поставщиков и работаем с ними напрямую. Именно поэтому предлагаем свои услуги без наценок посредников.
Монтаж и пусконаладочные работы. Системы водоснабжения устанавливают опытные специалисты в соответствии со стандартами ГОСТ и СНиП, поэтому мы уверены в качестве проделанной работы.

Этапы монтажа

Бурение скважин и рытье канав (если нужно)
Сборка внутреннего и внешнего трубопровода
Подключение насосного оборудования и автоматических устройств
Укладка и подключение электрического кабеля
Монтаж сантехники и водонагревателя, счетчиков, водопроводной арматуры, стиральных и посудомоечных машин
Пусконаладочные работы и приемка

Прайс-лист

Наименование работ	Ед. изм.	Цена, руб
Монтаж точки водоснабжения	точка	От 950
Прокладка труб водоснабжения в теплоизоляции до 32 мм	м.п.	от 100
Прокладка магистральных труб водоснабжения (полипропилен) до 32 мм	м.п.	от 150
Прокладка магистральных труб водоснабжения (полипропилен) до 40 мм	м.п.	от 170
Прокладка магистрали наружного водопровода (без земляных работ)	м.п.	от 200
Монтаж распределительного коллектора водоснабжения	шт.	от 4000
Монтаж распределительного шкафа	шт.	от 1500
Монтаж редуктора давления (до 32 мм)	шт.	от 1800
Монтаж фильтра грубой очистки	точка	от 1 200
Монтаж гидроаккумулятора в системе водоснабжения	точка	от 3200
Монтаж скважинного насоса (скважина до 70 м)	шт.	от 3000
Монтаж погружного насоса (глубина установки до 15 м)	шт.	от 2000
Монтаж насосной станции (высота самовсасывания 8 м)	шт.	от 5 000
Монтаж кессона (без земляных работ)	шт.	от 7 000
Монтаж реле давления	шт.	от 1 900
Монтаж подводки воды к полотенцесушителю	шт.	от 2 200
Монтаж проточного водонагревателя до 8 кВт	шт.	от 3 500
Монтаж накопительного водонагревателя до 150 литров	шт.	от 3 500
Монтаж накопительного водонагревателя от 150 до 300 литров	шт.	от 4 000
Монтаж накопительного водонагревателя от 300 до 600 литров	шт.	от 6 000
Монтаж и обвязка бойлера косвенного нагрева до 150 литров	точка	от 12 000
Монтаж и обвязка бойлера косвенного нагрева от 150 до 300литров	точка	от 13 000
Монтаж и обвязка бойлера косвенного нагрева от 300 до 600 литров	точка	от 14 000
Монтаж и обвязка бойлера косвенного нагрева более 600 литров	точка	договорная

Преимущества работы с нами

Почему стоит обратиться в компанию ООО КСК «Капитал»:

Система водоснабжения соответствует современным стандартам качества и экологическим нормам

Давление воды регулируется и сохраняется при любых нагрузках

При установке системы водоснабжения применяются только качественные материалы

Все стыки и соединения конструкции герметичны и надежны

ООО КСК «Капитал» предлагает весь спектр услуг по созданию системы водоснабжения – от подготовки объекта до установки насосной станции, фильтров и приборов учета. Мы гарантируем высокое качество работы и соблюдение сроков сдачи проекта.

+7 (351) 231-01-51

+7 (351) 751 01 51

Сделать заказ >

ул. Молодогвардейцев, 65

ул. Цвиллинга, дом 5, офис 221

Екатерина

После нескольких лет проживания в квартире, с вечными проблемами местного ЖКХ, шумными соседями и крошечной парковкой, мы утвердились в своём желании строить дом. Собственный дом. На руках была не очень большая сумма наличными, материнский капитал и, собственно, эта самая квартира, которую мы выставили на продажу. Поэтому вклад денег в стройку не был слишком болезненным, стройка шла поэтапно — и ее оплата в том числе. Чего мы не ожидали от стройки — так это таких быстрых темпов. Всего за период с начала мая до начала октября, наш дом на 240 м2 вырос от фундамента до крыши! Каждый этап был нагляден — материалы подбирались и согласовывались очень быстро. Руководитель лично консультировал по всем возникающим вопросам, закрывал наши запросы и давал грамотные, своевременные советы ( мы лишь в теории знали как нужно, практика — дело другое).

Отделку также доверили КСК «Капитал», тк процесс стройки нас очень устроил и вдохновил. Приятно порадовал полный спектр услуг по отделке и предоставление корпоративных скидок компании на материалы во многих магазинах. Через какое-то время в этой же компании мы заказали строительство доппостроек и ландшафтный дизайн прилегающей территории. Строительство нашей мечты было выполнено действительно «под ключ»- от и до! Нам повезло с подрядчиком на 100%! Желаем всем, кто планирует стройку такого же отличного результата, как у нас.

Евгений

Недавно мы с женой наконец-то решились построить собственный дом. Как и все, мы столкнулись с сомнениями и неуверенностью при выборе исполнителя работ. Решили обратиться в компанию КСК «Капитал». Они обещали построить дом в наиболее короткий срок и качественно, и полностью выполнили обещание. Теперь у нас именно такой дом, какой мы и хотели. Со строителями никаких проблем не возникло. Ребята работали быстро, дружно. Наш будущий дом из бруса рос буквально на глазах. Нам оставалось только выбирать материалы для отделки дома. Качество работ нас полностью устроило. Спасибо компании!

Лариса

Наш участок расположен достаточно далеко от города, поэтому ездить туда мы можем не всегда. Перед началом строительства дома мы искали такую компанию, которая сможет взять на себя весь цикл строительных работ, не нуждаясь при этом в постоянном присмотре. Мы нуждались в доме «под ключ», качественном, оригинальном и экологичном жилье, способном стать местом, где приятно жить и растить детей. В компании КСК «Капитал» нам сразу предложили постройку дома из газоблока и кирпича: надежного, стильного, современного и экологичного — как мы и хотели. Благодарим вас за своевременное и качественное выполнение работ.

О загородном доме мы с мужем мечтали много лет. Изучив современный рынок строительных услуг, мы решили обратиться в КСК «Капитал», о чем впоследствии не пожалели. Менеджер Владислав помог нам выбрать подходящий проект и внести необходимые коррективы. Строительство проходило идеально. Строительные материалы — вовремя, работы — по графику, рабочие стараются, все замечания устраняют, убирают за собой мусор. Выражаем благодарность компании КСК «Капитал», менеджеру, трудившемуся над нашим проектом, а также строительной бригаде, занимавшейся возведением нашего дома.

Аптека

ул. Бейвеля

п. Смолино, возведение цеха

пос. Смолино

ул. Сахарова

пос. Старокамышинск

ул. Бейвеля

гор. Тюмень

Смотреть остальные работы >

Смотрите также

Водоснабжение в частном доме своими руками

Водопровод уже прочно вошел в умы и приусадебные участки владельцев деревенских домов и загородных коттеджей. Это неотъемлемый атрибут комфортной жизни: с проточной водой душевые, мытье посуды, приготовление пищи становятся приятным занятием.

Самостоятельная установка сложна, но большую часть работы можно выполнить в одиночку.

Разрабатываем схему водопровода

На самом деле схем водоснабжения обилие, но есть два разных способа подключения потребителей:

Тройник.
Коллекторное или параллельное соединение.

Жителям небольших частных домов подойдет шлейфовое подключение , схема такого водопровода проще. Из самого источника вода поступает по порядку от одного потребителя к другому из одного трубопровода с тройниковым выходом (1 вход, 2 выхода) на каждого потребителя.

Такая схема переключения отличается отсутствием напряжения у последнего потребителя, при запуске предыдущих, если в цепи задействовано несколько таких звеньев.

Схема подключения коллектора выглядит принципиально иначе.

Во-первых, при выполнении такого подключения потребуется коллектор … От него прокладывается водопровод непосредственно к каждому потребителю. Тем самым вы сможете создать более-менее одинаковое давление в любом звене трубопроводной цепи … Обратите внимание, что последовательное подключение будет стоить вам дороже.

Любая система водоснабжения состоит из колодца, насоса, гидроаккумулятора для защиты насоса . .. И по желанию фильтр или несколько фильтров до или после аккума.

Трубы сантехнические бывают нескольких видов , наиболее распространенными материалами для них являются полипропилен, полиэтилен (сшитый), сталь. Самые дорогие сделаны из меди, так как служат дольше всего.

Если их монтировать, то придется вызывать специалиста. Оптимальный выбор – полипропилен по соотношению цена-качество . Обратите внимание, пластик как материал категорически не подходит, так как выделяет в воду вредные элементы.

Диаметр трубы зависит от длины трубопровода частного дома: от 30 метров достаточно материала диаметром 25 мм, если более 30 метров, то подойдет 32 мм и в том случае, когда длина менее 10 метров, диаметр колеблется в пределах 16-20 мм.

Далее по списку вам понадобится погружной насос, так как он долговечнее и эффективнее, чем насосная станция … Высота насоса измеряется вместе со шлангом и затем они соединяются резьбовым соединением. Насос можно расположить в любом положении с помощью тросов из нержавеющей стали. Он подвешен к верхней части колодца.

Вода из насоса поступает в фильтр до аккумулятора, который является следующим элементом контура. Создает стабильное давление и позволяет включать и выключать насос по мере необходимости … Объем зависит от количества потребляемой воды.

Вода снова фильтруется и делится на два потока: один из них идет в котел и нагревается, а второй останется холодным в коллекторе.

Необходимо установить запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая к водонагревателю, снабжена предохранителем, расширительным бачком, установлен сливной кран. Так же кран монтируется на выходе из водонагревателя, а после этого труба соединяется с коллектором горячей воды и затем разводится во все точки дома.

Котлы могут быть разные. Воду можно нагревать газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода постоянно нагревается.

Отдельного упоминания заслуживает сантехника . Процесс подключения унитаза начинается с установки гофрированной трубы, которая в месте соединения смазывается силиконом. Далее проверяется надежность соединения, сверлятся отверстия, в которые вставляются дюбели. Унитаз крепится к гофре и скручивается.

Знаете ли вы, как выбрать трубы для водопровода в частный дом? О преимуществах и недостатках медных фитингов для трубопровода читайте здесь.

Современные трубы и фитинги из ПВХ ничем не уступают другим материалам, подробнее узнайте на https://klimatlab.com/vodosnabzhenie/vodoprovod/pvx-truby-i-fitingi.html

Разделение по принципу водопровод

Монтаж системы ГВС и ХВС может осуществляться двумя способами:

С «глухой» проводкой. Труба подачи воды до последней точки водозабора заканчивается тупиком. Такая схема более выгодна для экономии места и с экономической точки зрения, но может создавать неудобства при эксплуатации системы водоснабжения. В последний узел вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.
С закрытой циркуляционной проводкой. При этом методе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого способа разводки целесообразно использовать именно для системы горячего водоснабжения – в ней важно избегать резких скачков температуры.

Чтобы излишне не усложнять сантехнику в доме, рациональнее использовать комбинированный вариант. Система холодного водоснабжения осуществляется с помощью глухой разводки, горячего – с помощью циркуляционной.

Монтаж своими руками

Водоснабжение из колодца делится на два вида: летнее и зимнее:

Летний вид системы проложен над землей длина обеспечена.
Зимний вид водопровода работает в любое время года и прокладывается либо ниже промерзания грунта, либо выше, но с утеплением.

Перед тем, как проводить воду из колодца, необходимо сделать для него кессон. В него можно спуститься и, он защитит колодец от попадания грязной воды.

Кессон изготавливается из бетонных колец или других материалов . Если его дно и трубопровод окажутся выше промерзания грунта, нет смысла использовать кессон при разрыве трубы.

Подключение к центральной магистрали требует значительных капиталовложений на первых этапах , при этом частично устраняется необходимость проведения земляных работ и установки септика. Информацию о ближайших магистралях можно узнать в ЖКО.

Для повышения давления воды в трубопроводе необходимо врезать насос в общий водопровод или установить насосную станцию с гидроаккумулятором.

Обычно в квартирах принято монтировать трубопровод к стене. … Канализационные трубы поддерживаются хомутами, прикрепленными к стене. Расстояние, которое измеряется по горизонтали от хомута до хомута, должно быть меньше 10 диаметров трубы.

Можно использовать металлические хомуты с резиновым уплотнением (жесткое крепление) или без уплотнения, чтобы трубы могли свободно перемещаться (жестко-плавающее крепление).

Внутренняя маршрутизация — это более совершенный метод маршрутизации , так как он уменьшает шум и выглядит лучше. Можно укладывать трубы в бетон или ворота, соблюдая уклоны и заделывая щели.

Сварка полипропиленовых труб осуществляется двумя способами: раструбным и стыковым. Ее следует проводить при положительной температуре окружающего воздуха. Важно помнить, что трубы и фитинги должны быть одного состава и чистыми. … Также нельзя охлаждать трубы после соединения с водой.

При варке розетки обе части нагреваются специальным нагревательным устройством, затем собираются и охлаждаются.

Подключаем насосную станцию к внутреннему водопроводу

При использовании колодца вода в дом подается автоматической системой, которая состоит из нескольких важных элементов:

насос;
накопитель воды — гидроаккумулятор;
автоматика регулирующая.

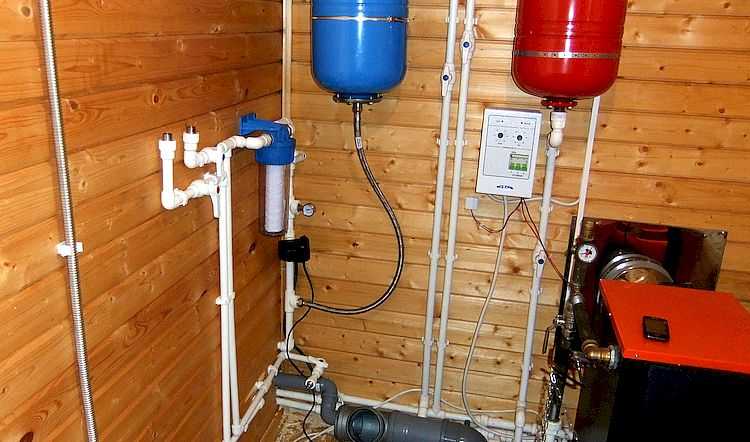

Если все элементы собрать в единый механизм, перед нами насосная станция. Имеет штуцеры:

для получения воды из колодца или колодца;
для подачи воды во внутреннюю сеть.

При включении станции насос закачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.

При расходе воды давление постепенно падает до определенного значения, после чего автоматика снова запускает насос.

Совет: «При подключении станции не забудьте поставить запорную арматуру на входе и выходе к потребителям. Это поможет отрезать аппарат для проведения ремонтных работ.

Цены на материалы и оборудование

Насос погружной производительностью 1,7 л в час стоит 6700 руб;
Гидроаккумулятор на 50 литров можно купить за 4600 руб;
Полипропиленовая труба длиной 4 м0 от 1500 руб.
Водонагреватель электрический продается по минимальной цене около 1000 руб.

Как подключить бойлер к водопроводу, рекомендации мастеров и пошаговая инструкция здесь. Пластиковые кессоны для колодцев плюсы и минусы полимерных материалов.

При обустройстве водопровода не обойтись без дренажного фильтра, как выбрать такой прибор читайте здесь.

Монтаж узлов водопровода

Типовая водопроводная система со скважиной или скважиной может быть использована для последовательной обвязки.

Состоит из следующих узлов:

Насосное оборудование. Для глубокого колодца свыше 8 метров или колодца подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборе или поверхностные насосы.
Переходной ниппель. Необходим для соединения со следующими элементами системы, диаметр которых в большинстве случаев отличается от выхода из насоса.
Клапан обратный … Предотвращает вытекание воды из системы при неработающем насосе или падении давления воды.
Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от проводки (внешняя или внутренняя, скрытая или открытая), цены самого материала и простоты монтажа. Трубопровод, подающий воду в дом, снабжен теплоизоляционным слоем.
Водоразборная арматура. Применяется для соединения труб, перекрытия подачи воды, установки трубопровода под углом и т. д. Сюда входят: фитинги, краны, водоразборные муфты, тройники и т. д.
Группа фильтров. Предназначен для защиты оборудования от попадания твердых и абразивных частиц, снижения содержания железа в воде и ее смягчения.
Аккумуляторный бак. Требуется для создания и поддержания стабильного давления воды, для предотвращения частой работы насоса.
Группа безопасности. Необходим контроль давления в системе — прессостат, манометр и реле сухого хода. Устройства автоматического управления помогают поддерживать стабильный напор в системе и продлевают срок службы оборудования.

Все элементы системы соединены в определенной последовательности. Порядок можно рассмотреть подробнее на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.

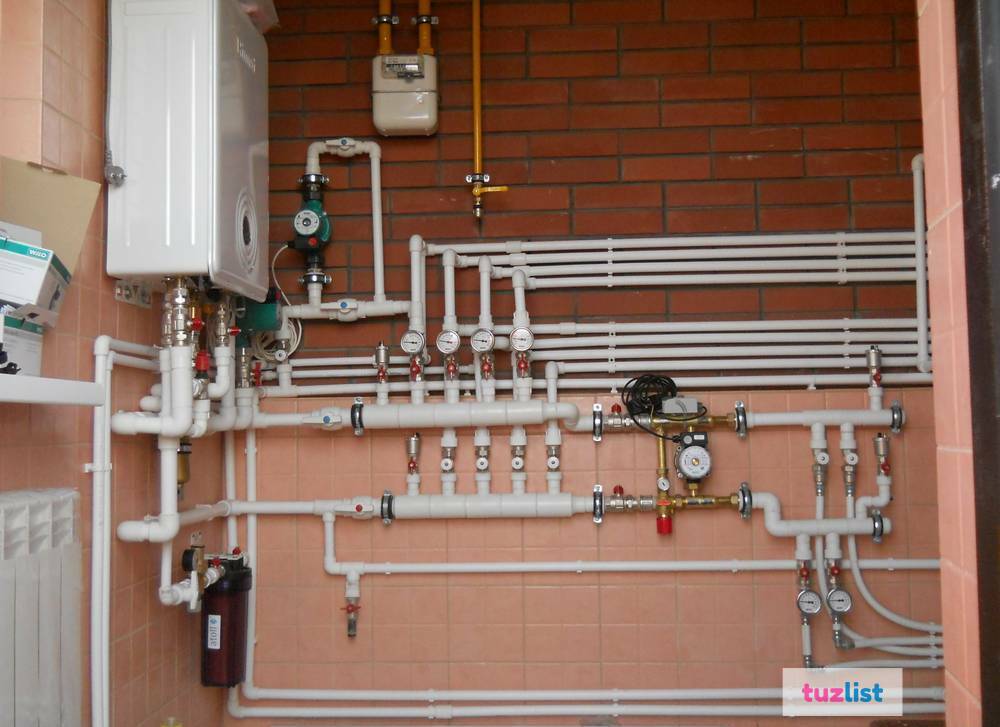

Коллекторный узел в частном доме устанавливается в специальных помещениях — котлах или котельных — в специально отведенных помещениях жилого дома, в подвалах и полуподвальных помещениях.

В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за бачком унитаза или спрятать в специальный шкаф. Для экономии труб коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.

Монтаж коллекторного узла, если соблюдать направление течения воды, производится в следующем порядке:

На участке подключения коллектора к магистральному водопроводу устанавливается запорная арматура устанавливается для отключения всей системы в случае необходимости.
Далее монтируется фильтр-отстойник, задерживающий крупные механические взвеси, которые могут привести к поломке оборудования.
Затем устанавливается еще один фильтр, который будет удалять из воды более мелкие включения (в зависимости от модели частицы от 10 до 150 микрон).
Следующим на схеме установки является обратный клапан. Он перекрывает обратный поток воды при падении давления.

После установки вышеуказанного оборудования к водопроводу подсоединяется коллектор с таким количеством клемм, которое соответствует количеству точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Как это работает и советы

Чтобы система работала безупречно, важно знать, как правильно провести водопровод в частном доме своими руками. В это понятие могут входить как основные принципы, регламентированные строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

В идеале трубопровод не должен проходить через строительные конструкции, однако на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену трубу необходимо поместить в защитное стекло.
Несмотря на то, что хозяин дома почти всегда хочет получить максимум свободного пространства и для этого «прижать» трубопровод к стене, между строительными конструкциями и коммуникациями должен быть зазор не менее 25 мм параллельно им для облегчения ремонтных работ. Для трассировки внутреннего угла требуется расстояние 40 мм, а внешнего угла 15 мм.
При наличии сливных кранов на трубопроводах или гидроаккумуляторе в их сторону делается небольшой уклон.
Удобнее всего крепить трубопровод к стенам с помощью специальных зажимов. Вы можете выбрать одинарные или двойные светильники, расстояние между ними в любом случае должно быть около 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненный внутренний водопровод имеет характерные отличия:

Минимум соединений и переходников. Это повышает надежность и экономичность системы.
Все соединения выполняются в строгом соответствии с технологией монтажа именно этого вида труб.
Наличие вентилей или запорной арматуры в критических зонах системы и в местах подключения.
Минимальное количество не слишком надежных гибких соединительных участков (рукавов), наиболее уязвимых к перепадам давления.

okanalizacii.ru

Водоснабжение в частном доме

Независимо от того, откуда у вас подавалась вода, будь то из колодца или колодца, или из центрального водопровода, должен быть аварийный запорный кран на входе. После него устанавливается водомер, если вы подключены к централизованному водоснабжению.

Затем подключается ввод от колодца или колодца, если у вас комбинированное подключение воды. Далее следует отвод холодной воды для полива или для хозяйственных нужд. Далее монтируется фильтрующий блок. Что и сколько из них будет определяться в зависимости от качества воды .

После блока фильтров монтируется гидроаккумулятор и автоматическое включение скважинного насоса. Вот такой первичный контур, смонтированный сразу после ввода воды. Теперь пришло время выбрать одну схему из нескольких вариантов прокладки водопровода в частном доме.

Частный дом, в отличие от квартиры, имеет более широкий спектр возможностей в отношении водоснабжения внутри него. Здесь можно использовать последовательное подключение потребителей воды. Его еще называют тройником. Либо можно использовать коллекторную схему для подключения потребителей. Рассмотрим эти две схемы.

Последовательное соединение

Данная схема предусматривает последовательное соединение потребителей. Умывальник, душ, унитаз, а так же все на кухне подключается последовательно, одно за другим. Преимущество в том, что требуется небольшое количество трубы. Но есть и недостаток этой системы .

В случае одновременного использования потребителей падение давления в удаленных точках потребления. Особенно это чувствуется при работе душа: регулировать температуру воды очень сложно. Вот тут-то и проявляются неудобства этой схемы. Такая система больше подходит для семьи с небольшим количеством человек.

Подключение коллектора

Данная схема подключения потребителей требует большего количества труб, а значит, увеличивает стоимость проекта водопровода. Суть этой системы в том, что после первичного контура на вводе монтируются коллекторы для холодной и горячей воды, а от них уже проложены трубы к каждому отдельному потребителю.

Такая система позволяет одновременно использовать воду в разных местах потребления: на кухне, в душе и так далее. Из этого следует, что такая схема лучше подходит для комфортного использования и подходит для любого семейства .

Иногда, чтобы удешевить проект, но в то же время получить максимальный комфорт, эти две системы объединяют. Это тоже хорошо работает.

схемы, лучшие способы, нюансы работы

Прокладка трубопровода для водоснабжения – задача не менее ответственная, чем подбор и подключение насосного оборудования, обустройство источника воды. Неправильно проложенный водопровод в частном доме может привести к скачкам давления, нарушению работы системы.

Во избежание проблем нужно внимательно изучить все тонкости работы. Мы поможем вам, предоставив полную информацию для изучения особенностей устройства систем и правил сборки. Предлагаемая к рассмотрению информация основана на нормативных требованиях.

Представленное нами на обзор подробное описание схем, вариантов и нюансов разводки контура водопровода дополнено наглядными иллюстрациями и видеоматериалами.

Содержание статьи:

Схемы разводки воды
Схема №1. Последовательное (тройниковое) подключение
Схема №2. Параллельное (коллекторное) подключение
Водораздел
Как сделать проект самостоятельно?
Монтаж узлов водопровода
Способы прокладки — скрытая и открытая система
Общие советы по монтажу
Выводы и полезное видео по теме

Схемы разводки воды

Разводка воды может осуществляться двумя способами — с последовательным и параллельным подключением. зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также смешанный тип разводки, при котором краны подключаются к водопроводу через коллектор, а остальные сантехнические точки и бытовые приборы подключаются методом последовательного подключения.

Галерея изображений

Фото

Разводка водопровода в частном доме по схемам не отличается от квартирных вариантов. Отличие в использовании технических устройств, необходимых для функционирования водопровода

При подключении к автономным источникам, колодцу или колодцу, в систему входят фильтры грубой и тонкой очистки

Для подачи воды к точкам водоразбора, строится как тройник, так и коллекторная система

При желании организовать автоматизированную систему водоснабжения схема дополняется гидробаком и реле давления. Для зимней эксплуатации оборудование размещается в отапливаемом помещении

Для подготовки горячей воды устанавливается проточный или накопительный водонагреватель

Часто для обеспечения нормального давления в каждой точке водозабора систему дополняют бустерным оборудованием, например, насосной станцией

Ступенчатая оборудование требуется для нормальной работы системы водоснабжения, если между точками водозабора и водозабора большое расстояние или система слишком разветвлена

Главное условие организации водоснабжения в частном доме – наличие канализации, без которой невозможно строительство водопровода

Вариант подачи воды в частный дом

Система грубой и тонкой фильтрации

Коллекторный вариант подачи воды

Аккумулятор в водопроводе

Подключение водопроводных труб к нагревателю

Насосная станция для повышения давления в системе

Решение для разветвленного и длинного контура

Условие монтажа воды в частном доме

Схема №1.

Последовательное (тройниковое) подключение
Представляет собой поочередный подвод труб от стояка или водонагревателя к сантехническим устройствам . Сначала отводят общие трубы, а затем с помощью тройников ведут ответвления к местам потребления.
Этот способ подключения более экономичен, требует меньше труб, фитингов, прост в монтаже. Разводка труб с тройниковой системой более компактна, ее легче спрятать под отделочными материалами.
При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно заметен — температура воды резко меняется, если водопроводом пользуются несколько человек
Но больше подходит для муниципальных квартир, для домов с периодическим проживанием или с небольшим количество жителей. Он не может обеспечить равномерное давление в системе при одновременном использовании нескольких пользователей – в самой удаленной точке напор воды резко изменится.
Кроме того, если вам нужно отремонтировать или подключить сантехнику, вам придется отключить весь дом от водопровода. Поэтому для частных домов с большим водопотреблением и постоянным проживанием лучше выбирать схему с параллельной разводкой.
Фотогалерея
Фото
Водоснабжение внутри частного дома производится по коллекторной или тройниковой схеме. Тройниковый вариант привычнее и проще в устройстве
В тройниковой схеме трубы соединяются с помощью тройниковой и угловой арматуры, приборы соединяются последовательно, вода течет по контуру периметра из одной точки врезки в другую
В тройниковой системе водоснабжения нельзя добиться одинаковых значений давления во всех точках просадки. В случае подачи ГВС разница будет еще и в температуре
Одним из способов устранения недостатков в работе тройниковой системы считается построение водопровода по кольцевой схеме. Вода в этом случае подается в кран с двух сторон.
Принцип сборки тройника водопровода
Особенности соединения труб
Разводка минусового тройника
Способ решения проблем с давлением
Схема № 2.
Параллельное (коллекторное) соединение
Параллельное соединение основано на подаче отдельных трубы от основного коллектора до точек водозабора. Для холодных и горячих линий устанавливают свои коллекторные узлы.
Этот способ требует прокладки большого количества труб и, соответственно, создает трудности их маскировки. Но зато каждая точка просадки будет иметь , а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.
Галерея изображений
Фото
Преимущества коллекторной разводки
Принцип построения коллекторной схемы
Недостатки коллекторного решения
Равномерное давление во всех точках воды и несколько выводов, количество которых зависит от количества сантехнических узлов, бытовых приборов, использующих для работы водопроводную воду.
Коллектор для холодной воды монтируется ближе к вводу трубы в дом, а для горячей воды монтируется на выходе из водонагревателя. Перед коллектором установлены фильтр очистки и редуктор давления, регулирующий давление.
Каждый вывод из коллектора оборудован запорной арматурой, что позволяет отключить конкретную точку забора воды, при этом остальные выводы будут работать в штатном режиме. Кроме того, каждый из них может быть оснащен регулятором для поддержания определенного давления для отдельных устройств
Водораздел
Монтаж системы горячего водоснабжения и системы холодного водоснабжения может осуществляться двумя способами:
С «глухой» проводкой. Труба подачи воды до последней точки водозабора заканчивается тупиком. Такая схема более выгодна для экономии места с экономической точки зрения, но может создавать неудобства в эксплуатации системы водоснабжения. В последний блок вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.
С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого способа разводки целесообразно использовать именно для системы горячего водоснабжения – в ней важно не допускать резких скачков температуры.
Чтобы излишне не усложнять, рациональнее использовать комбинированный вариант. Система холодного водоснабжения выполняется с помощью глухой разводки, горячего – циркуляционной.
На простой схеме сразу видны отличия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухой» с помощью коллектора
Как самому сделать проект?
Чтобы правильно спланировать систему водоснабжения, необходимо предварительно составить план дома, разместив в нем все сантехнические устройства, оборудование, которое будет подключено к водопроводу.
Все размеры указаны в единой шкале, по фактическим обмерам помещения. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.
Схема водопровода должна максимально точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды и даже канализации, так как эти коммуникации часто проводятся рядом. Учитывается также количество фильтров, объем котла, параметры насосного оборудования.
Схема подключения должна быть максимально упрощена, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализации, чтобы скрыть их общим коробом. При размещении труб под полом тройники ведут прямо вверх
В проекте должны быть учтены требования строительных норм, а также утвержденных и действующих в стране.
Монтаж узлов водопровода
Типовая схема разводки водопровода со скважиной или скважиной может быть использована для последовательной обвязки.
Состоит из следующих узлов:
Насосное оборудование. Для глубокого колодца более 8 метров или колодца подходит только погружной насос. Для неглубоких источников можно использовать монтажные станции или поверхностные насосы.
Переходной ниппель. Необходим для соединения со следующими элементами системы, которые в большинстве случаев имеют диаметр, отличный от выхода из насоса.
Обратный клапан . Предотвращает утечку воды из системы при неработающем насосе, падении давления воды.
Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от проводки (внешняя или внутренняя, скрытая или открытая), цены самого материала, простоты монтажа. Трубопровод, подающий воду в дом, снабжен теплоизоляционным слоем.
Водоразборная арматура. Применяется для соединения труб, перекрытия подачи воды, установки трубопровода под углом и т. д. Включает в себя: фитинги, краны, водорозетки, тройники и т. д.
Группа фильтров. Предназначен для защиты оборудования от попадания твердых и абразивных частиц, снижения содержания железа в воде и ее смягчения.
Аккумуляторный бак. Требуется для создания и поддержания стабильного давления воды, для предотвращения частой работы насоса.
Группа безопасности. Необходим для контроля давления в системе — прессостат, манометр и реле сухого хода. Устройства автоматического управления помогают поддерживать стабильное давление в системе и продлевают срок службы оборудования.
Все элементы системы соединены в определенной последовательности. Подробнее можно рассмотреть на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.
Простая схема водопровода позволяет представить, как должна быть проведена разводка от источника до крайней точки потребления (+)
Коллекторный узел в частном доме устанавливается в специальных помещениях — котельных или котельные — в специально выделенных помещениях жилого дома, в подвальных и полуподвальных помещениях.
В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за сливным бачком в туалете или спрятать в специальный шкаф. В целях экономии коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.
Монтаж коллектора в сборе, если следить за направлением воды, производится в следующем порядке:
В месте соединения коллектора с магистральным водопроводом устанавливается запорная арматура для перекрытия отключить всю систему, если это необходимо.
Далее монтируется фильтр осадка, который задерживает крупные механические взвеси, которые могут привести к поломке оборудования.
Затем устанавливают еще один фильтр, который будет удалять из воды более мелкие включения (в зависимости от модели частицы от 10 до 150 микрон).
Следующим на схеме установки является обратный клапан. Он перекрывает обратный поток воды при падении давления.
После установки вышеуказанного оборудования к водопроводу подключается коллектор с таким количеством выводов, которое соответствует количеству точек водопотребления в доме. Если в доме подключены не все сантехнические приборы, то на невостребованные выводы коллекторного узла ставятся заглушки.
Монтаж водопроводных ветвей системы горячего и холодного водоснабжения одинаков для центрального водоснабжения. Монтаж в доме немного отличается: один из коллекторов холодной воды подключается к водонагревателю, откуда горячая вода направляется в отдельный коллекторный блок
Способы прокладки — скрытая и открытая система
Трубы в водопроводе система может быть проложена закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.
Казалось бы, определить несложно и закрытый способ предпочтительнее, как более эстетичный и позволяющий сэкономить до 10 см полезной площади. Почему при монтаже водопровода до сих пор используется открытый трубопровод? Попробуем дать ответ.
Фотогалерея
Фото
Металлопластик – лидер в области проектирования систем водоснабжения; применяются при организации контуров горячего и холодного водоснабжения. Устойчив к коррозии, не откладывается на стенках, не требует покраски
Неармированные варианты труб ПП применяются при прокладке магистралей холодной воды, армированные — в устройстве горячего водоснабжения. Водопроводные трубы монтируются с использованием фитингов
Как и прежде, при организации систем водоснабжения используются стальные водогазопроводные трубы. Стальные водопроводные трубы соединяются сваркой, к недостаткам можно отнести склонность к ржавчине, необходимость наружной покраски
К преимуществам гибкости, устойчивости к температурным и агрессивным средам имеют трубы из меди и нержавеющей стали. Соединяются пайкой и обжимкой, служат около 50 лет, но стоят дорого
Водопроводные трубы
Полипропиленовая водопроводная система
Устройство водоснабжения с водопроводными трубами
Водопроводные трубы из меди и нержавеющей стали
Скрытая проводка позволяет скрыть трубы и не портить эстетическое восприятие интерьера дома или квартиры . При сборке используется скрытый метод. Скрывают контур за декоративной стеной, например, из гипсокартона, или штробят стены и вводят трубы в образовавшиеся ниши, заделывая их облицовочным материалом или штукатуркой на сетке.
Трубопровод не должен плотно прилегать к поверхностям — всегда оставляйте небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется размещать их в кожухе, вставляя трубу в трубу.
Недостаток метода проявляется при необходимости ремонта или замены скрытых элементов системы — штукатурку или плитку необходимо вскрывать и затем снова декорировать.
Кроме того, в случае повреждений и протечек проблема может быть обнаружена не сразу и привести сначала к потере эксплуатационно-технических характеристик конструкций, затем к затоплению помещений.
К монтажу водопровода лучше приступать с заранее составленной схемой — иначе ошибки в расчетах или сборке приведут к тому, что придется штробить новые канавки и переустанавливать трубы
Чтобы избежать подобных сложностей, при монтаже проводки прячут только целые участки трубы, располагая фитинг на открытых участках. В местах установки запорной арматуры делают незаметные дверцы. Это дает сервисному доступу к трубным соединениям, которые являются самыми слабыми звеньями в системе.
Следует отметить, что трубы не из всех материалов можно прятать под слоем штукатурки – для этого подходят только изделия из полипропилена, металлопластика или меди.
Открытая прокладка труб осуществляется после отделки. Метод предполагает укладку оголенных труб и элементов водопровода ни в коем случае. Выглядит некрасиво, уменьшает полезную площадь помещения, но в то же время такой способ очень удобен для обслуживания, ремонта и демонтажа элементов.
Перепланировка и перестановка сантехники в доме с таким расположением сантехники также не вызовет затруднений.
Открытая проводка позволяет быстро обнаружить утечку и устранить причину поломки или повреждения элементов системы
Общие советы по монтажу
Перед монтажом трубопровода необходимо установить все крепежные элементы и закончить сварочные работы. Трубы, которые перед укладкой хранились или транспортировались при минусовых температурах, выдерживают не менее суток при температуре выше 10°С. Перед началом монтажа необходимо их выровнять и в дальнейшем не допускать прогибов.
Трубы к стенам и опорам закрепляют хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть более 5 см. 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Необходимо, чтобы все соединительные элементы соответствовали типу (серии) труб и, а также фитинги и ревизии находились в доступных местах.
Горизонтальные участки водопровода должны иметь уклон в сторону дренажных клапанов для слива воды, подъем делается в сторону устройства, через которое будет выходить воздух при заполнении системы водой. При установке вертикальных конструкций не допускается их наклон более 2 мм на метр.
При вертикальной прокладке трубопровода трубы горячей воды располагают справа от труб холодной воды. При горизонтальной разводке трубы холодной воды располагают внизу под горячей водой для предотвращения образования конденсата.
Закрывают каналы или монополизируют трубопровод только после пробного пуска системы и проверки ее работоспособности, отсутствия утечек и повреждений
При эксплуатации горячего водоснабжения возникает такое явление, как тепловое расширение, особенно характерное для . При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.
Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейка» предотвращают деформацию.
Выводы и полезное видео по теме
Ролик №1. Разводка систем ГВС и ГВС в двухэтажном доме:

Ролик №2. Особенности монтажа ГВС и ХВС в доме :

Зажим №3. Как компактно установить коллектор в сборе:

Установить электропроводку в собственном доме можно самостоятельно, но во избежание неприятных последствий от непрофессиональной работы лучше обратиться к специалисту для помощи в проектировании системы.
