Нарисовать план дома онлайн: Технический дизайн-проект квартиры за 750р/м2 от студии RemPlanner

Бесплатные программы для планировки квартир и проектирования домов на русском языке

Дизайн интерьера неразрывно связан с 2Д и 3Д графикой объектов. Программа для планировки дома — инструмент для визуализации объектов, создания чертежей. Есть профессиональные дизайнерские программы, которые требуют отдельного изучения. В них создают сложные многомерные объекты, проектируют дома и делают планировку квартир.

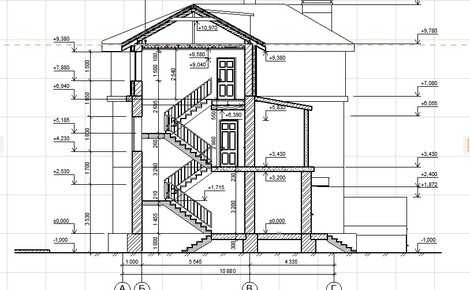

Пример создания проекта внутренней планировка дома в специальной программе

Можно конвертировать объёмные модели в проектные схемы, и наоборот, планировки перевести в 3D графику. Инструменты позволяют создавать графику, максимально приближенную к реальному объекту.

Вернуться к оглавлению

Содержание материала

• 1 Arcon
• 2 VisiCon
• 3 SketchUp
• 4 Дизайн интерьера 3D
• 5 Home plan pro
• 6 Sweet home 3D
• 7 AutoCad, ArchiCAD
• 8 Заключение

Arcon

Данная программа доступная для изучения, что дает возможность самостоятельно сделать планировку квартиры или дома. В неё встроены такие инструменты, как:

• online–поддержка;
• доходчивое пошаговое руководство для начинающих пользователей.

Интерфейс программы Arcon, в которой можно спланировать будущее строение

Есть две основные версии: учебная и профессиональная — для архитектурного проектирования. В последней расширен набор инструментов и функций.
К достоинствам относится:

• возможность планирования частных домов, коттеджей в одной версии программы;
• автоматическая конвертация чертежей в объёмную графику;
• большая библиотека готовых моделей мебели, окон, дверей;
• встроенный навигатор;
• перевод в печать всех видов форматов программы; архивация и отправка по электронной почте;
• учебная бесплатная программа для проектирования на русском языке.

К недостаткам программы Arcon стоит отнести то, что чертежи, сделанные в программе, не в полной мере соответствуют проектным нормам ГОСТ.

Скачать Arcon можете по ссылке.

Смотрите в видео: как правильно пользоваться программой Arcon.

Вернуться к оглавлению

VisiCon

Как и для Arcon, разработано две версии: профессиональная и для пользователей, которые не имеют навыков в проектировании.

В VisiCon достаточно легко воспроизвести, перепланировать отдельные комнаты, квартиру, помещение. Можно мобильно разработать несколько видов планировки, расстановки мебели, подобрать текстуры, палитру.

Пример оформления интерфейса программы VisiCon

Возможности VisiCon:

• 2Д, 3Д визуализация помещений, в разных разрезах, ракурсах;
• расстановка мебели, бытовой техники;
• подбор моделей из библиотеки, приложению к программе;
• легко меняется цвет объекта;
• создание планировки с обмерочными чертежами, указанием площади комнат;
• передача файлов через электронные носители, печать;
• простой, доступный интерфейс.

VisiCon, как упрощённая версия графических программ, не позволяет делать высокоточную степень визуализации.

На нашем сайте можете бесплатно скачать демо-версию VisiCon.

Вернуться к оглавлению

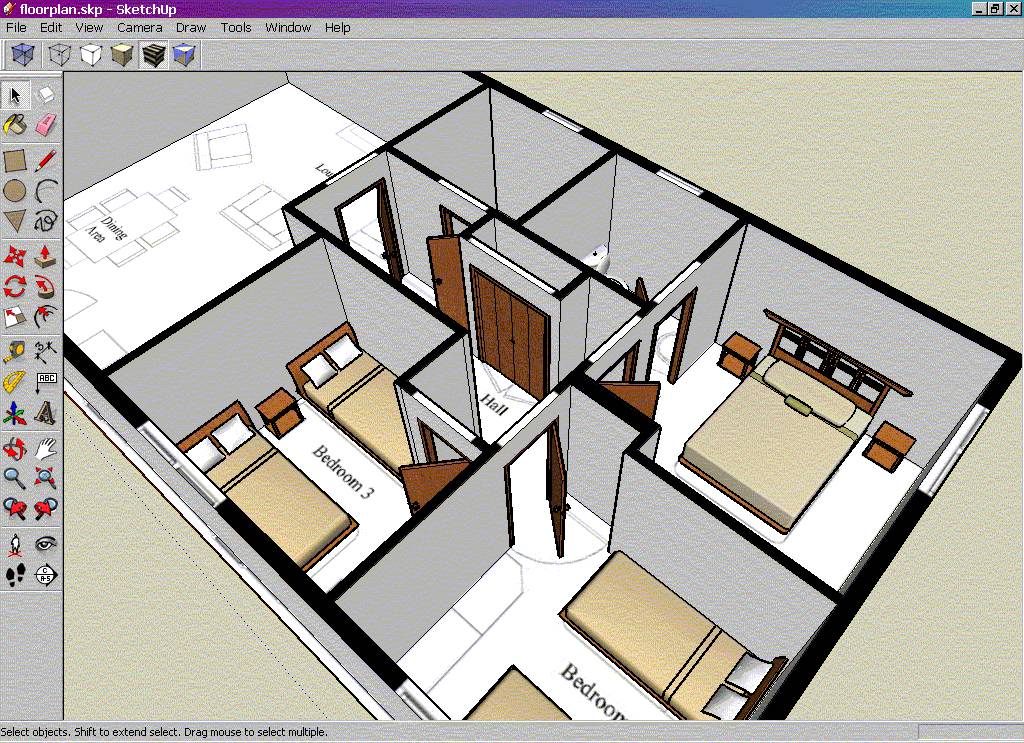

SketchUp

Отличие от двух предыдущих программ в том, что существует функция Push/Pull, позволяющая вытягивать и продлевать плоскости боковых поверхностей в схематичном варианте.

Это расширяет возможности моделирования, в том числе и для планировки участка, можно создавать модель рельефа ландшафта. К достоинствам программы относятся:

1. Программный модуль (плагин V–Ray) экспортирует статическое графическое изображение в динамическое: можно вращать, двигать.
2. Автоматическое запоминание и использование макросов (последовательных алгоритмов действий).
3. Изменения, внесённые в отдельные компоненты (элементы модели), автоматически дублируются во всех элементах программы.
4. Большая библиотека моделей, текстур материалов.
5. Корректирует, выставляет размеры отдельных графических элементов с конвертацией в чертежи.
6. Анимация отдельных сцен с переходом от одной к другой.
7. Создание движущихся моделей (например, отрывающейся двери в комнату).
8. SketchUp интегрирована с Earth Google: трехмерное изображение можно привязать к реальным рельефам, теневым световым реалиям. Данные Earth Google сохраняются и отображаются в памяти софта.
9. В базисную версию встроенные утилиты (сервисы, для интеграции с другими программами).
10. Экспортирует файлы в разных форматах.

Такой набор функций позволяет использовать SketchUp во многих сферах: архитектуре, дизайне ландшафта, помещений, рекламе. Можно воспроизводить модели с последующим экспортом на 3D принтер. С помощью SketchUp проектируют сложные механизмы, инженерные объекты.

Советуем посмотреть видео: проектирование дома в SketchUp.

Вернуться к оглавлению

Дизайн интерьера 3D

Лидером софтов по моделированию интерьеров считают продукт корпорации IBM 3D Stydio.

В нем получается наиболее реалистичная визуализация с натуральным светоотражением и тенями.

Система DOS, позволяет использовать встроенные дисковые накопители, включая жесткий диск, что значительно ускоряет и оптимизируют работу 3D Stydio.

Дополнительно для дизайна объектов интегрированы специально усиливающие отдельные функции 3D Stydio Autodesk, дополнительные программы (IPAS–процессов). К базисному пакету можно подключать 3D Stydio AutoCad, ArchiCAD, фотошоп.

Последовательность создания дизайна интерьера:

1. Чтобы создать проект, необходимо сначала нарисовать чертежи дома или квартиры. Их делают в программах для проектировщиков (AutoCad, ArchiCAD).
2. В планах прорисовывают расстановку мебели, бытовых приборов, сантехники, то есть делают экспликацию помещения. Используют векторные символы объектов из библиотеки программ, подгоняя их под реальные габариты.
3. Чертежи трансформируют в объём 3D Stydio Autodesk и моделируют сцены, либо вставляют в сцену из библиотеки.
4. Затем подбирают материалы. Есть базовые наборы текстур, адаптированные под программу, как для внутренней отделки, так и для стиля фасада или ландшафта.
5. В сцене выставляют источники естественного и искусственного освещения.
6. Цифровка системой рендеринга V–Ray. Визуализация — главный заключительный этап работы. Рендер дает реалистичную картинку объекта, так как оборудован целой системой алгоритмов считывания и просчёта.
7. На основании 3Д модели объекта делают технические чертежи, для этого снова ковертируют в AutoCad или ArchiCAD.

Обратите внимание на обзорное видео программы Дизайн Интерьер 3D.

Дизайн–проект дома передают для расчёта проектировщикам. Определяют технические нагрузки фундамента и стен. Делают расчет материалов, чтобы спланировать работы по строительству.

Вернуться к оглавлению

Home plan pro

Доступная для изучения программа–планировщик. Софт предназначен для быстрого воспроизведения плана дома.

Простой интерфейс позволяет быстро освоить Home plan pro. С её помощью создают план дома, расставляют мебель и бытовую технику.

Home plan pro делает возможным:

1. Построение основных элементов из готовых геометрических форм библиотеки: арки, оконные и дверные проемы разных размеров.
2. Менять масштаб плана и передвигать объекты в сцене.
3. Создавать слои, скрывать их.
4. Образмеривать чертежи в двух системах: дюймовой (американская) и метрической.
5. Сохранять и переводить файлы в другие форматы. Драйвера для факса, e–mail, интегрированные в программу, позволяют пересылать их через эти коммуникативные системы.

Смотрите в видео: возможности программы Home Plan Pro.

Вернуться к оглавлению

Sweet home 3D

Создана для моделирования интерьеров через веб–браузер.

Пример создания проекта и плана элитного коттеджа в Sweet home 3D

Софт бесплатный, но необходимо установить на компьютер Java Runtime Environment, чтобы виртуальная система смогла обеспечить работу Sweet home 3D. Либо скачивают и устанавливают с носителя.

Возможности программы:

1. Функции графического планшета. Линии воспроизводят с помощью мышки или раскладки клавиатуры.
2. Встраивают оконные, дверные проёмы, путем перетягивания моделей в сцену, с автоматической системой подгонки размеров проёмов.
3. Вставлять мебель из каталога.
4. Возможность варьировать расположение объектов, выбирать текстуры, подгонять размеры.
5. Удобная функция — просмотр графического изображения одновременно в объёме (два окна: «вид сверху», «виртуальный визит»).
6. Экспорт чертежей в 3Д.
7. Образмеривание планов, графических изображений.
8. Конвертация сцен, графических чертежей в другие программы.

Доступный интерфейс, простота управления софтом позволяет быстро освоить Sweet home 3D.

Советуем посмотреть ролик о создании проекта дома в программе Sweet home 3D.

Вернуться к оглавлению

AutoCad, ArchiCAD

Предназначаются для архитектурного построения объектов. Относятся к системе софтов автоматизированного проектирования (САПР). IT–продукты разработаны разными компаниями: AutoCad — корпорацией Graphisoft, а ArchiCAD — IBM, компанией Autodesk. Поэтому последняя программа оптимально интегрирована в 3D Stydio. С помощью библиотеки 3Д моделей конструкций зданий, воспроизводят сооружение.

ArchiCAD, совместно с 3D МАХ, создают компьютерную систему Building Informational Mode (BIM). Программные продукты предназначены для составления планов, чертежей с конвертацией в 2Д, 3Д формат изображений с возможностью дальнейшей визуализации.

Программа AutoCad оптимизирована под моделирование инженерных и коммуникационных систем.

Возможности программных продуктов:

• экспорт чертежей в 2Д, 3Д модели, с обратной конвертацией;
• визуализация объектов моделирования;
• расчёт материалов на основании чертежей;
• большая библиотека моделей элементов строительных конструкций.

AutoCad, ArchiCAD существенно облегчают работу проектировщиков и архитекторов. Позволяют создать визуальную модель здания, в автоматизированном режиме сделать чертежи объекта.

Вернуться к оглавлению

Заключение

Для планировки и проектирования домов и квартир создано много программ.

Условно можно их разделить на IT–продукты, созданные для дизайнеров, архитекторов, проектировщиков и любителей, с навыками работы на компьютере.

Сложные софты требуют специальной подготовки, постоянного саморазвития, так как обновляются составляющие элементы. Большое количество инструментов, высокая скорость моделирования, качественная визуализация — главные достоинства такого типа программ.

Простые версии программного планирования оборудованы доступным интерфейсом с удобной панелью инструментов. В них можно спланировать и сделать расстановку мебели и перевести всё в объёмное изображение. Они позволяют визуализировать предполагаемый объект.

Как нарисовать схему квартиры на компьютере

В некоторых случаях пользователю необходимо создать план квартиры с интерьером. Для оформления чертежа необязательно нанимать профессионалов или обращаться в строительные компании. Вы можете нарисовать схему квартиры самостоятельно на компьютере.

План с размерами может потребоваться в различных ситуациях. Например, при ремонте и перепланировки пространства, покупке нового жилья или мебели. Современные средства позволяют сделать качественную планировку за считанные минуты.

Содержание:

1. Как самостоятельно начертить план без установки приложений
2. Преимущества создания планировки квартиры в программе
3. Как нарисовать план квартиры в компьютерной программе Дизайн Интерьера 3D
4. Выводы статьи

Вы можете применить онлайн-сервисы или компьютерный софт. Также можно отрисовать план вручную на бумаге. Однако без знаний в черчении данный вариант может показаться сложным, так как важно правильно соблюсти масштаб на схеме.

Лучше всего воспользоваться специальным программным обеспечением. Приложения позволят быстро начертить планировку, обозначить мебель и строительные конструкции, а затем распечатать проект на принтере.

Прежде, чем отрисовать схему жилья, нужно измерить размер стен и пола. Вы можете использовать обычную рулетку, однако с ее помощью нельзя получить достоверные размеры. Для замеров оптимальным вариантом будет купить лазерный дальномер. Его можно направить на стену и сразу получить точные параметры. Так измерение пространства займет меньше времени.

Затем можно приступить к проектированию интерьера. Далее мы расскажем, как отрисовать чертеж несколькими способами.

Как самостоятельно начертить план без установки приложений

Вы можете оформить чертеж без программ. Для этого есть два варианта. Первый подходит для людей, у которых нет доступа к компьютеру или сети. Они могут создать чертеж вручную на бумаге.

Для работы вам потребуется линейка, карандаш и лист в клетку. Лучше всего вырвать страницу из обычной тетради. Двусторонний листок позволит сделать план с масштабом 1:20.

Сперва нарисуйте основную форму помещения с размерами, а затем начертите стены и перегородки, двери и окна. Подробнее ознакомиться с ручной отрисовкой пространства можно здесь.

Также можно создать планировку на ПК с помощью онлайн-сервисов. Вы можете воспользоваться популярными платформами и быстро спроектировать пространство, разместить мебель и сохранить результат на жесткий диск. В рейтинге лучших планировщиков от Geek.ru оптимальными решениями являются ресурсы Remplanner, HomeStyler, Floorplanner.

Преимущества создания планировки квартиры в программе

Десктопные программы подходят для разработки точных чертежей с размерами. В них можно выполнить следующие операции:

• отметить окна и двери;
• разместить мебель и технику;
• создать трехмерную модель пространства.

Для создания 2D планировки и 3д дизайна квартиры воспользуйтесь компьютерным приложением Дизайн Интерьера 3D. Оно отличается простым русскоязычным интерфейсом и подходит начинающим пользователям.

Как нарисовать план квартиры в компьютерной программе Дизайн Интерьера 3D

Чтобы приступить к работе, загрузите софт по ссылке выше и установите редактор на устройства с Windows 10, 8, 7, Vista, XP. Затем следуйте простой пошаговой инструкции, выполняя необходимые действия.

Шаг 1. Создайте чертеж

Запустите программное обеспечение и нажмите «Создать проект». Если у вас есть план помещения, то отсканируйте документ и загрузите его в редактор. При отсутствии картинки отрисуйте квартиру с нуля.

Выберите инструмент «Нарисовать комнату». Кликните на любое место на холсте и укажите размер первой стены. Длина будет отображаться по мере черчения. Затем отметьте оставшиеся стены и замкните контур.

Для разделения квартиры на комнаты нажмите на «Нарисовать перегородку». Разделите с помощью опции пространство.

Вы можете изменить отделку поверхностей. Для этого выделите комнату и перейдите во вкладку «Свойства». В категориях: «Стены», «Пол», «Потолок» укажите текстуру из коллекции. Также можно загрузить материал с компьютера.

Шаг 2. Добавьте окна и двери

Кликните на функции «Добавить дверь» и «Добавить окно». Выберите в коллекциях подходящую модель: они отличаются по дизайну и размеру. Добавьте элемент на сцену и разместите на чертеже.

Вы можете изменить размеры и оформление элементов. Для этого выделите окно или дверь и перейдите во вкладку «Свойства». Настройте ширину, высоту и отделку короба.

Шаг 3. Разместите мебель

Для размещения предметов интерьера кликните «Добавить мебель». Каталог разбит на несколько категорий:

• гостиная,
• кухня,
• спальня,
• ванная и так далее.

Подберите подходящий предмет и разместите его на планировке. Для изменения отделки и параметров объекта откройте раздел «Свойства».

Шаг 4. Экспортируйте результат

Итоговый материал можно распечатать на принтере. Для этого нажмите на меню «Файл», а затем выберите «Печать». Вы сможете перенести на бумагу двумерную планировку и трехмерную модель. Укажите устройство, ориентацию, формат листа и поля.

Также у вас есть возможность создать фотореалистичное изображение или экспортировать итоговый результат как файл в форматах: PDF, JPG, PNG, BMP. При сохранении в качестве изображения, вы сможете просматривать файл на ПК с помощью специальных приложений.

Подробнее: Лучшие бесплатные просмотрщики изображений — 5 программ

Выводы статьи

Теперь вы знаете, как нарисовать план квартиры самому. Для этого не нужно обладать специальными навыками или получать образование. Вы сможете спроектировать помещение в онлайн-сервисах или компьютерных программах.

Десктопный софт не зависит от сети и позволит точно отрисовать пространство с размерами, обозначить окна и двери, разместить мебель и многое другое. Лучшей программой является Дизайн Интерьера 3D. Скачайте редактор и спланируйте интерьер за считанные минуты.

Нажимая на кнопку, я даю согласие на обработку персональных данных и принимаю политику конфиденциальности

Создание 2D-планов этажей онлайн за считанные минуты, а не часы

Создавайте профессиональные 2D-планы этажей с помощью облачного программного обеспечения для проектирования домов Cedreo.

Легкое построение 2D-планов этажей в режиме онлайн благодаря множеству интуитивно понятных функций

Импорт существующих 2D-планов этажей и добавление индивидуальных измерений

Cedreo предоставляет все, что нужно вашим клиентам, чтобы увидеть на 2D-плане этажа

Программное обеспечение для создания 2D-планов идеально подходит для профессиональных строителей домов. , ремонтники и дизайнеры интерьеров . Создавайте высококачественные 2D-планы этажей, понятные клиентам, и помогайте продавать больше проектов дизайна дома.

2D-представление без перспективы позволяет четко представить макет с размещением и размерами стен, дверей, окон и основных предметов мебели, а также площадями поверхностей.

Узнайте, как легко создавать 2D-планы этажей с помощью Cedreo

• Используйте мышь, чтобы быстро нарисовать 2D-план этажа с нуля
• Импорт существующего отсканированного 2D-плана этажа в форматах JPG или PNG
• Нарисуйте существующие планы этажей и создайте новые планировки с дверями и окнами
• Поворот или зеркальное отображение 2D-планы этажей по вертикальной оси одним щелчком мыши
• Дублируйте контур первого этажа для создания нового уровня
• Загрузите и распечатайте изображения 2D-планов этажей в масштабе (с дюймовыми или метрическими размерами)
• Просматривайте постоянно обновляемые таблицы площадей

Узнайте больше о программном обеспечении для планов этажей Cedreo

Настройка размеров 2D-плана этажа

Вы можете сохранять свои планы этажей в качестве шаблонов и быстро изменять их для каждого нового клиент. Измените размер, нажав и отпустив стены, которые вы хотите увеличить или уменьшить. Добавьте внутренние размеры от стены до стены. Таблицы площади поверхности будут обновляться автоматически.

Корректируйте планы этажей в режиме реального времени во время встреч с клиентами, чтобы ускорить процесс утверждения.

Подробнее о планах этажей с размерами

Преобразование 2D-планов этажей в 3D одним щелчком мыши

2D-планы этажей — это первый шаг в процессе проектирования дома. Простое в использовании программное обеспечение Cedreo для создания планов этажей позволяет вам рисовать 2D-планы, а затем превращать их в 3D-планы одним щелчком мыши.

Усовершенствуйте свой 3D-план дома с помощью библиотеки материалов, мебели и другого декора Cedreo. Ваше дизайнерское предложение станет еще более привлекательным благодаря фотореалистичным 3D-планам этажей.

Узнайте, как донести свое видение с помощью 3D-планов этажей

Ваш универсальный 2D-планировщик этажей

Cedreo предоставляет все функции, необходимые для создания 2D-планов этажей за короткое время — никаких расширений или плагины необходимы!

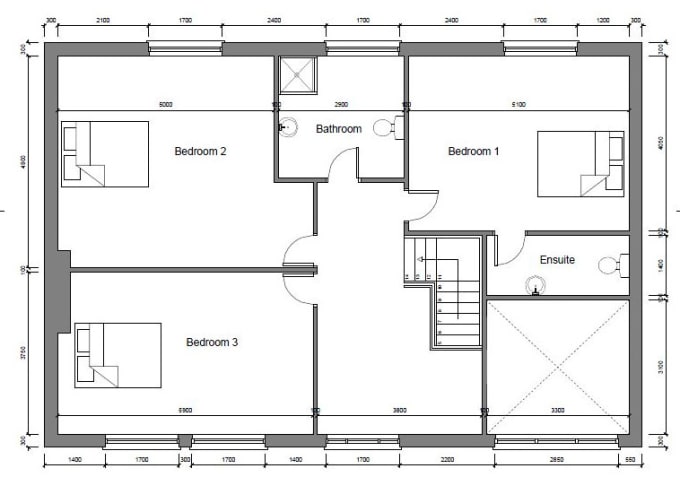

Черно-белые двухмерные планы этажей

Этот упрощенный вид позволяет сосредоточиться на планировке дома. Он включает в себя названия комнат, размеры, оконные и дверные проемы, направление открывания дверей, стены и толщину стен.

2D-планы этажей с цветовой маркировкой

Комнаты и зоны с цветовой кодировкой облегчают понимание этой версии плана этажа с первого взгляда. Оконные и дверные проемы не имеют цветовой кодировки, поэтому они выделяются на этом виде.

2D-планы этажей с типами стен

На этом виде показаны все типы стен: внутренние стены, внутренняя и/или внешняя изоляция, стены для влажных зон, перегородки и т. д.

2D-планы этажей с мебелью

На этом подробном 2D-плане показано размещение основных предметов мебели. Дизайнеры могут быстро перемещать или редактировать значки мебели на основе отзывов клиентов.

2D-планы этажей с техническими символами

Вы можете добавить символы, которые показывают размещение важных элементов дома, таких как обогреватели, подключения стиральных и сушильных машин, баки с горячей водой, электрические розетки и многое другое.

Узнать больше о символах плана этажа

Таблица площади поверхности

В этой таблице показана площадь в квадратных футах для каждой комнаты, каждого уровня и всего дома. Вы можете включить крыльцо, террасу и гараж в качестве дополнительных зон.

Возможности для создания четких и точных 2D-планов этажей

В Cedreo есть все функции, необходимые для создания четких и точных 2D-планов этажей за считанные минуты. Посмотрите, как ваши 2D-макеты оживают в 3D в отдельном окне.

Доступ к вашим 2D-планам этажей в Интернете

Cedreo на 100 % онлайн, поэтому вы можете изменить свой дизайн, где бы вы ни находились. Все, что вам нужно, это ноутбук и подключение к Интернету.

Импорт планов этажей

Импорт существующих планов этажей или запуск нового проекта. Нажмите и перетащите, чтобы непрерывно рисовать несущие стены и перегородки. Левый щелчок вставляет углы и углы на скорости.

Рисуйте в 2D и просматривайте в 3D

Просматривайте реалистичную модель своего макета во время черчения в 2D. Параллельные виды окон обеспечивают ясность в процессе проектирования.

Создать внешний вид

Нарисуйте границы земли или импортируйте земельный участок, чтобы визуализировать весь участок.

Добавить символы плана этажа

Добавить символы плана этажа, представляющие такие элементы, как окна, стены, лестницы и мебель.

Изменение размера макетов плана этажа

Изменение размера всего плана этажа всего за несколько кликов — нет необходимости начинать с нуля.

Добавить размеры

Добавьте размеры в легко читаемую таблицу сбоку от плана этажа, чтобы включить их непосредственно в ключевые элементы, чтобы каждый зритель мог точно представить себе готовый продукт.

Рисование и печать в масштабе

Рисуйте 2D-планы этажей в масштабе за считанные минуты и каждый раз печатайте с высокой точностью.

Часто задаваемые вопросы

Что такое двухмерный план этажа?

2D-планы этажей — это чертежи, иллюстрирующие четкий вид площадки или здания. 2D-планы этажей передают макеты, размещение мебели, типы стен, дверей, окон, ландшафт и размеры. Цветные планы этажей помогают различать типы комнат и планировку.

В чем разница между 2D и 3D планами этажей?

Двухмерные планы этажей используются в первую очередь для передачи технических аспектов, которые необходимы подрядчикам для завершения проектов. К ним относятся такие детали, как несущие стены, типы стен, ориентация проемов или окон и дверей, а также размеры. 3D-планы этажей дают более реалистичный вид, помогая клиентам визуализировать, как элементы дизайна работают вместе и как их мебель будет выглядеть в новом пространстве.

Могу ли я создать план всего дома?

Да — Cedreo — это полноценный конструктор планов домов, который позволяет делать планировки целых домов и их отдельных этажей. Вы можете быстро добавить верхние уровни и подвалы, продублировав все внешние стены, чтобы обеспечить полное единство.

Что лучше: 2D или 3D планы этажей?

2D- и 3D-планы этажей имеют разные цели. Двухмерные планы этажей идеально подходят для отображения более технических деталей, таких как размеры стен, ориентация дверных проемов и направления. Их можно скачать и распечатать в нужном масштабе. Тем не менее, они часто не подходят для использования в качестве инструмента продаж, поскольку клиентам может быть трудно читать и понимать их. Полностью меблированные 3D-планы этажей дают истинное представление о планировке дома и транспортном потоке.

Создатель плана этажа и создатель чертежей

Разрабатывайте четкие и профессиональные планы дизайна для вашего дома, офиса, рабочего места, плана ОВК и многого другого с помощью масштабируемых шаблонов и инструментов дизайнера планов этажей.

Просто создавайте планы этажей и легко делитесь ими

Легко создавайте профессиональные планы этажей и чертежи с помощью Microsoft Visio.

• Планируйте заранее с цифровым планом этажа

  Упростите процесс проектирования, создав визуализацию вашего идеального пространства до начала работы. Начните с готового шаблона плана этажа, затем добавьте двери, окна, электрические розетки и другие важные детали, решая проблемы и совершенствуя свой дизайн по ходу дела.

• Сотрудничайте с другими заинтересованными сторонами

  Поделитесь своими проектами с архитекторами, дизайнерами и подрядчиками, чтобы приблизиться к воплощению вашего видения в реальность. Экспортируйте файлы в виде ссылок, PDF-файлов, изображений или чертежей автоматизированного проектирования (САПР) и изменяйте размер, масштаб или сохраняйте заблокированные слои, чтобы предотвратить нежелательные изменения.

• Совершенствуйте свой план этажа на ходу

  Составляйте и совместно редактируйте план этажа, получая отзывы от сотрудников в режиме реального времени. Сохраняйте несколько версий одного и того же файла и сохраняйте слои для удобства сравнения. Или, если вам нужно работать быстро, одновременно работайте над чертежом совместно.

• Добавьте ресурсы для создания контекста

  Включите всю необходимую информацию, связав любую фигуру на плане этажа с электронной таблицей Excel или другой документацией. Или объедините Power BI с Visio для создания диаграмм и панелей мониторинга, которые помогут вам понять сложные наборы данных, согласовать показатели KPI и отслеживать свои цели.

Упростите сложное

Люди во всем мире — от архитекторов до преподавателей — используют Microsoft Visio для решения проблем и визуализации того, что будет дальше.

Читать истории клиентов

Что искать в создателе плана этажа

Простота использования Большая визуальная библиотека Создан для командной работы

Простая, удобная программа

Чтобы получить наилучшие результаты, вам нужен интуитивно понятный и простой в использовании инструмент для создания планов этажей, независимо от того, являетесь ли вы профессионалом или мастером-любителем. Ищите удобную программу, которая поставляется со встроенными шаблонами и позволяет легко изменять размер, масштабировать и пересматривать ваш дизайн.

Широкий выбор форм и символов

Лучшие планы этажей точно отображают, как будет выглядеть готовое пространство. Выберите программу, которая предоставляет широкий выбор форм и символов, чтобы вы могли документировать все важные детали в одном месте — от расположения электрических розеток до места, где вы поставите свой диван.

Создан для совместного использования и совместной работы

Поскольку архитектурное проектирование требует совместной работы, важно, чтобы выбранный вами инструмент был многофункциональным. Ищите средство для создания планов этажей, которое позволяет экспортировать файлы в виде ссылок, PDF-файлов, изображений или чертежей автоматизированного проектирования (САПР) и дает вам возможность блокировать слои по мере необходимости.

Назад к вкладкам

Как работает создатель плана этажа Microsoft Visio

План этажа — это графическое представление чертежа. Цель плана этажа — визуализировать, как будет выглядеть пространство после его завершения.

Начните свой проект с хорошо разработанного плана этажа, дополненного элементами HVAC, электрическими символами и другими техническими деталями, что упрощает решение вопросов планировки, сотрудничество со строителями и дизайнерами интерьеров и согласование с заинтересованными сторонами до того, как все будет установлено. камень.

Microsoft Visio — это инструмент для создания диаграмм, который позволяет легко создавать планы этажей, инженерные проекты и многое другое. Для начала выберите шаблон плана этажа, который соответствует вашим потребностям, а затем разместите и масштабируйте объекты по своему вкусу.

Примеры планов этажей и другие схемы

Microsoft Visio поставляется с десятками шаблонов, которые помогут вам создавать чертежи и планы этажей для любого проекта — большого или малого, жилого или коммерческого.

Планировка офиса

Профессиональный план этажа может сократить сроки разработки плана здания с недель до минут. 9Шаблон 0005 Office Layout в Visio обеспечивает визуальный обзор офисного помещения с фигурами для офисных принадлежностей, офисного оборудования, офисной мебели, стен, дверей, окон и многого другого. Этот шаблон можно использовать для настройки отдельных офисов или одновременной схемы нескольких офисных помещений.

Создайте свой собственный

Жилые планы

Визуализируйте недвижимость своей мечты с помощью плана дома. В Microsoft Visio есть два шаблона для создания планов жилых этажей: план дома и план кухни . Оба шаблона включают в себя формы для бытовой техники, шкафов, архитектурных размеров, электротехники и телекоммуникаций, аннотаций и даже мебели. Настраивайте по мере того, как вы решаете проблемы с макетом и визуализируете наилучшее пространство для своего будущего.

Создайте свой собственный

Схемы ОВКВ

В Visio есть три шаблона для создания схем и чертежей ОВК — План ОВК , Логика управления ОВК и План отраженного потолка . Эти шаблоны можно использовать для создания аннотированных схем систем отопления, вентиляции, кондиционирования и распределения воздуха, а также систем охлаждения для автоматизированного управления зданием, контроля окружающей среды и энергетических систем. И они полностью настраиваемые.

Создайте свой собственный

Дополнительные ресурсы

Создание плана этажа в Visio

Используйте шаблон Floor Plan в Visio для создания планов этажей для отдельных комнат или целых этажей.

Узнать больше

Рекомендуемые шаблоны диаграмм

Получите доступ к самым популярным шаблонам и образцам схем, доступным в Visio, или запросите новый.

Узнать больше

Сравните параметры Visio

Сравните планы подписки на Visio или варианты разовой покупки, чтобы определить, что лучше всего подходит для вас.

Узнать больше

Совместное создание диаграмм в режиме реального времени

Одновременно создавайте и редактируйте схемы с помощью Visio и получайте обновления по мере их развития.

Узнать больше

Введение в Визио

Начните работу с сотнями шаблонов, включая планы этажей, схемы ОВК и многое другое.

Узнать больше

Блог Microsoft 365

Ознакомьтесь с рекомендациями и ознакомьтесь с последними новостями и объявлениями от команды Microsoft Visio.

Узнать больше

Сотрудничайте в командах

Узнайте, как обмениваться диаграммами Visio и совместно работать над ними в Microsoft Teams.

Узнать больше

Microsoft Visio в социальных сетях

Получайте анонсы функций и советы от команды Microsoft Visio в LinkedIn.

Узнать больше

Визуальные элементы Visio для Power BI

Иллюстрируйте и сравнивайте данные с планами этажей и визуализациями данных в одном месте.

Узнать больше

Отправить идеи для Visio

Используйте этот портал обратной связи, чтобы отправлять свои идеи напрямую в группу обратной связи Майкрософт.

Узнать больше

Визио и Microsoft 365

Визуализируйте бизнес-процессы с помощью интегрированных функций, которые привносят мощь Microsoft 365 в Visio.

Узнать больше

Просмотреть все истории клиентов

Узнайте, как организации используют Visio для визуализации сложных идей и стандартизации процессов.

Узнать больше

Часто задаваемые вопросы

|

• Программное обеспечение

  Floor plan — это технический инструмент, используемый как профессионалами, так и любителями для визуального представления того, как будет выглядеть пространство до начала строительства.

  Популярным решением для создания планов этажей, чертежей и других диаграмм является Microsoft Visio — инструмент для построения диаграмм с широким выбором шаблонов планов этажей и обширной коллекцией символов.

• Microsoft Visio поставляется с рядом функций, упрощающих создание плана этажа, схемы или чертежа, в том числе:

  • Профессиональные шаблоны планов этажей для внутренних жилых, коммерческих и наружных проектов
  • Обширная библиотека форм и символов
  • Встроенные общие шкалы и возможность определения пользовательской шкалы (и изменения ее в любое время)
  • Возможность добавлять, удалять и блокировать слои
  • Варианты для совместной работы и совместного использования
  • Возможность экспорта проектов в виде PDF, PNG, SVG или чертежа САПР
  • Интеграция с Microsoft Office, Microsoft Teams, Power BI и др.

• Чтобы получить наилучшие результаты от создателя плана этажа, ищите инструмент, который удобен в использовании, поддерживает постоянную настройку и позволяет легко сотрудничать с заинтересованными сторонами как внутри, так и за пределами вашей команды.

• Visio позволяет точно визуализировать внутреннее или внешнее пространство. Для начала выберите начальный шаблон, отражающий ваше видение, настройте размер и форму пространства, нарисуйте стены и разместите углы, добавьте архитектурные элементы и настройте размещение дверей и окон, основных бытовых приборов, мебели и т. д.

  Когда вы закончите настройку, вставьте свой дизайн прямо в документ, электронную таблицу или презентацию или поделитесь файлом с соавторами, чтобы получить информацию извне.

  Если вам нужна дополнительная помощь, изучите практические руководства и учебные пособия на странице поддержки Visio или свяжитесь напрямую со службой поддержки Microsoft.

• Visio — это инструмент для создания диаграмм, который упрощает интуитивно понятное создание планов этажей, инженерных проектов и многого другого. Посетите страницу поддержки Microsoft, чтобы получить доступ к наиболее популярным шаблонам и образцам схем, доступным в Visio.
