Нормативная нагрузка на перекрытие жилого дома: Нормативная нагрузка на перекрытие жилого дома

Пример 1.1 Сбор нагрузок на плиту перекрытия жилого здания

Требуется собрать нагрузки на монолитную плиту перекрытия жилого дома. Толщина плиты 200 мм. Состав пола представлен на рис. 1.

Решение

Определим нормативные значения действующих нагрузок. Для удобства восприятия материала постоянные нагрузки будем обозначать индексом q, кратковременные — индексом ν, длительные — индексом p.

Жилые здания относятся ко II уровню ответственности, следовательно, коэффициент надежности по ответственности γн = 1,0. На этот коэффициент будем умножать значения всех нагрузок. (Для выбора коэффициента см. статью Коэффициент надежности по ответственности зданий и сооружений)

Сначала рассмотрим нагрузки от плиты перекрытия и конструкции пола.  Эти нагрузки являются постоянными, т.к. действуют на всем протяжении эксплуатации здания.

1. Объемный вес железобетона равен 2500 кг/м3 (25 кН/м3). Толщина плиты δ1 = 200 мм = 0,2 м, тогда нормативное значение нагрузки от собственного веса плиты перекрытия составляет:

q1 = 25*δ1*γн = 25*0,2*1,0 = 5,0 кН/м2.

2. Нормативная нагрузка от звукоизоляционного слоя из экструдированного пенополистирола плотностью ρ2 = 35 кг/м3 (0,35 кН/м3) и толщиной δ2 = 30 мм = 0,03 м:

q2 = ρ2*δ2*γн = 0,35*0,03*1,0 = 0,01 кН/м2.

3. Нормативная нагрузка от цементно-песчаной стяжки плотностью ρ3 = 1800 кг/м3 (18 кН/м3) и толщиной δ3 = 40 мм = 0,04 м:

q3 = ρ3*δ3*γн = 18*0,04*1,0 = 0,72 кН/м2.

4. Нормативная нагрузка от плиты ДВП плотностью ρ4 = 800 кг/м3 (8 кН/м3) и толщиной δ4 = 5 мм = 0,005 м:

q4 = ρ4*δ4*γн = 8*0,005*1,0 = 0,04 кН/м2.

5. Нормативная нагрузка от паркетной доски плотностью ρ5 = 600 кг/м3 (6 кН/м3) и толщиной δ5 = 20 мм = 0,02 м:

q5 = ρ5*δ5*γн = 6*0,02*1,0 = 0,12 кН/м2.

Суммарная нормативная постоянная нагрузка составляет

q = q1 + q2 + q3 + q4 + q5 = 5 + 0,01 + 0,72 + 0,04 + 0,12 +5,89 кН/м2.

Расчетное значение нагрузки получаем путем умножения ее нормативного значения на коэффициент надежности по нагрузке γt.

Теперь определим временные (кратковременные и длительные) нагрузки. Полное (кратковременное) нормативное значение нагрузки от людей и мебели (так называемая полезная нагрузка) для квартир жилых зданий составляет 1,5 кПа (1,5 кН/м2). Учитывая коэффициент надежности по ответственности здания γн = 1,0, итоговая кратковременная нагрузка от людей составляет:

ν1p = ν1*γt = 1,5*1,3 = 1,95 кН/м2.

Длительную нагрузку от людей и мебели получаем путем умножения ее полного значения на коэффициент 0,35, указанный в табл. 6, т.е:

р1 = 0,35*ν1 = 0,35*1,5 = 0,53 кН/м2;

р1р = р1*γt =0,53*1,3 = 0,69 кН/м2.

Полученные данные запишем в таблицу 1.

Помимо нагрузки от людей необходимо учесть нагрузки от перегородок. Поскольку мы проектируем современное здание со свободной планировкой и заранее не знаем расположение перегородок (нам известно лишь то, что они будут кирпичными толщиной 120 мм при высоте этажа 3,3 м), принимаем эквивалентную равномерно распределенную нагрузку с нормативным значением 0,5 кН/м2. С учетом коэффициента γн = 1,0 окончательное значение составит:

р2 = 0,5*γн = 0,5*1,9 =0,5 кН/м2.

При соответствующем обосновании в случае необходимости нормативная нагрузка от перегородок может приниматься и большего значения.

Коэффициент надежности по нагрузке γt = 1,3, поскольку перегородки выполняются на строительной площадке. Тогда расчетное значение нагрузки от перегородок составит:

р2р = р2*γt = 0,5*1,3 = 0,65 кН/м2.

(Для выбора плотности основных строй материалов см. статьи:

1. Классификация нагрузок по продолжительности действия.
2. Плотность стройматериалов по данным СНиП II-3-79

Для удобства все найденные значения запишем в таблицу сбора нагрузок (табл.1).

 Таблица 1

Сбор нагрузок на плиту перекрытия

Вид нагрузки	Норм. кН/м2	Коэф. γt	Расч. кН/м2
Постоянная нагрузка
1. Ж.б. плита	5,0	1,1	5,5
2. Пенополистирол	0,01	1,3	0,013
3. Цем — песч. стяжка	0,72	1,3	0,94
4. Плита ДВП	0,04	1,1	0,044
5. Паркетная доска	0,12	1,1	0,132
Всего:	5,89		6,63
Временная нагрузка
1. Полезная нагрузка
кратковременная ν1	1,5	1,3	1,95
длительная р1	0,53	1,3	0,69
2. Перегородки (длительная) р2	0,5	1,3	0,65

В нашем примере сейсмические, взрывные и т.п. воздействия (т.е. особые нагрузки) отсутствуют. Следовательно, будем рассматривать основные сочетания нагрузок.

I сочетание: постоянная нагрузка (собственный вес перекрытия и пола) + полезная (кратковременная).

При учете основных сочетаний, включающих постоянные нагрузки и одну временную нагрузку (длительную или кратковременную), коэффициенты Ψl, Ψt вводить не следует.

Тогда qI = q + ν1 = 5,89 + 1,5 = 7,39, кН/м2;

qIр = qp + ν1p = 6,63 + 1,95 = 8,58 кН/м2.

II вариант: постоянная нагрузка (собственный вес перекрытия и пола) + полезная (кратковременная) + нагрузка от перегородок (длительная).

Для основных сочетаний коэффициент сочетаний длительных нагрузок Ψl принимается: для первой (по степени влияния) длительной нагрузки — 1,0, для остальных — 0,95. Коэффициент Ψt для кратковременных нагрузок принимается: для первой (по степени влияния) кратковременной нагрузки — 1,0, для второй — 0,9, для остальных — 0,7.

Поскольку во II сочетании присутствует одна кратковременная и одна длительная нагрузка, то коэффициенты Ψl и Ψt = 1,0.

qII = q + ν1 + p2 = 5,89 + 1,5 + 0,5 =7,89 кН/м2;

qIIр = qр + ν1р + p2р = 6,63+ 1,95 + 0,65 =9,23 кН/м2.

Совершенно очевидно, что II основное сочетание дает наибольшие значения нормативной и расчетной нагрузки.

Смотрите также:

Сбор нагрузок на перекрытие и балку

Сбор нагрузок производится всегда, когда нужно рассчитать несущую способность строительных конструкций. В частности, для перекрытий нагрузки собираются с целью определения толщины, шага и сечения арматуры железобетонного перекрытия, сечения и шага балок деревянного перекрытия, вида, шага и номера металлических балок (швеллер, двутавр и т.д.).

Сбор нагрузок производится с учетом требований СНиПа 2.01.07-85* (или по новому СП 20.13330.2011) «Актуализированная редакция» [1].

Данное мероприятие для перекрытия жилого дома включает в себя следующую последовательность:

1. Определение веса «пирога» перекрытия.

В «пирог» входят: ограждающие конструкции (например, монолитная железобетонная плита), теплоизоляционные и пароизоляционные материалы, выравнивающие материалы (например, стяжка или наливной пол), покрытие пола (линолеум, паркет, ламинат и т.д.).

Для определения веса того или иного слоя нужно знать плотность материала и его толщину.

2. Определение временной нагрузки.

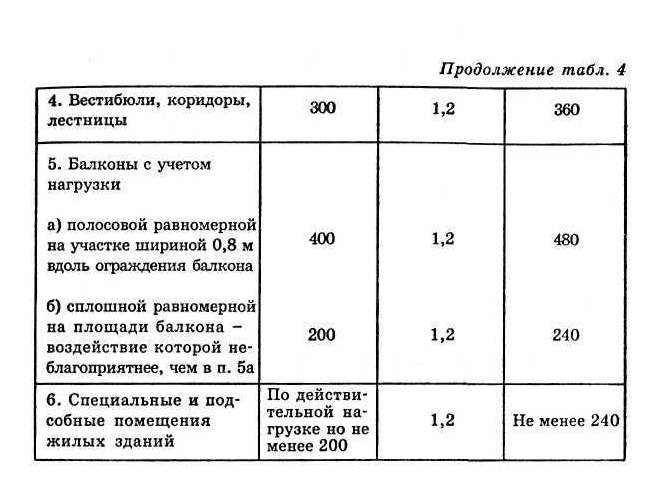

К временным нагрузкам относятся мебель, техника, люди, животные, т. е. все то, что способно двигаться или переставляться местами. Их нормативные значения можно найти в таблице 8.3. [1]. Например, для квартир жилых домов нормативное значение равномерно распределенной нагрузки составляет 150 кг/м2.

3. Определение расчетной нагрузки.

Делается это с помощью коэффициентов надежности по нагрузки, которые можно найти в том же СНиПе. Для веса строительных конструкций и грунтов — это таблица 7.1 [1]. Что касается равномерно распределенной временной нагрузки и нагрузки от материалов, то здесь коэффициент надежности берется в зависимости от нормативного значения по пункту 8.2.2 [1]. Так, по нему, если вес составляет менее 200 кг/м2 коэффициент равен 1,3, если равен или более 200 кг/м2 — 1,2. Также данный пункт регламентирует значение нормативной нагрузки от веса перегородок, которая должна равняться не менее 50 кг/м2.

4. Сложение.

В конце необходимо сложить все расчетные и нормативные значения с целью определения общего значения для дальнейшего использования их в расчете на несущую способность.

В случае сбора нагрузок на балку ситуация та же. Только после получения конечных значений их нужно будет преобразовать из кг/м2 в кг/м. Делается это с помощью умножения общей расчетной или нормативной нагрузки на величину пролета.

Для того, чтобы материал был более понятен, рассмотрим два примера. В первом примере соберем нагрузки на перекрытие, а во втором на балку.

А после рассмотрения примеров с целью экономии времени можно воспользоваться специальным калькулятором. Он позволяет в режиме онлайн собрать нагрузки на перекрытие, стены и балки перекрытия.

Имеется перекрытие, состоящее из следующих слоев:

1. Многопустотная железобетонная плита — 220 мм.

2. Цементно-песчаная стяжка (ρ=1800 кг/м3) — 30 мм.

3. Утепленный линолеум.

На перекрытие опирается одна кирпичная перегородка.

Определим нагрузки, действующие на 1 м2 грузовой площади (кг/м2) перекрытия. Для наглядности весь процесс сбора нагрузок произведем в таблице.

Пример 2. Сбор нагрузок на балку перекрытия.

Имеется перекрытие, которое опирается на деревянные балки, состоящее из следующих слоев:

1. Доска из сосны (ρ=520 кг/м3) — 40 мм.

2. Линолеум.

Шаг деревянных балок — 600 мм.

Также на перекрытие опирается перегородка из гипсокартонных листов.

Определение нагрузок на балку производится в два этапа:

1 этап — составляем таблицу, как описано выше, т.е. определяем нагрузки, действующие на 1 м2.

2 этап — преобразовываем нагрузки из 1кг/м2 в 1 кг/п.м.

Определение нормативной нагрузки на балку:

q_норм = 225,8кг/м2*(0,3м+0,3м) = 135,48 кг/м.

Определение расчетной нагрузки на балку:

q_расч = 279,4кг/м2*(0,3м+0,3м) = 167,64 кг/м.

Добавить комментарий

Совет штата Калифорния по контролю за водными ресурсами

Страница, которую вы просматриваете поскольку, возможно, был перемещен. Вот несколько рекомендуемых ссылок.

Если у вас есть другие вопросы или вам нужна помощь с нашим веб-сайтом, отправьте электронное письмо веб-мастеру по адресу: [email protected]

• Госводнадзор Домашняя страница
  • Домашняя страница питьевой воды
  • Финансирование финансовой помощи — Гранты и займы Домашняя страница
  • Домашняя страница по правам на воду
  • Домашняя страница качества воды


• Карта управления водного хозяйства штата и региона


• State Water Board Ключевые слова для поиска Страница

• Публичные уведомления, петиции и документы для общественного обсуждения
• Пресс-центр
• Подписки по электронной почте
• Данные и базы данных
• Горячие темы
• Публикации и формы, включая имеющиеся документы, формы и информационные бюллетени
• Обновление стратегического плана советов по водным ресурсам
• Настольный календарь | Видеозапись заседания совета директоров | Прямые трансляции открытых собраний
• Встречи, слушания, семинары, повестки дня и протоколы
• Постановления, приказы и решения Государственного управления водного хозяйства
  • Постановления
  • Приказы о качестве воды
  • Решения о правах на воду
  • Решения отдела по правам на воду
  • Приказы о правах на воду
• Предварительный (проект) приказа Государственного управления водного хозяйства
• Программы Государственного управления водного хозяйства
  • Сельское хозяйство
  • Программы выращивания каннабиса
  • Сертификация
  • Чистые пляжи/океанские программы
  • Очистка
  • Данные и базы данных
  • Питьевая вода
  • Засуха
  • Образование и работа с общественностью
  • Финансирование
  • Подземные воды
  • Загрязненные водные объекты
  • Мониторинг
  • Разрешение/лицензирование
  • Работа с общественностью
  • Сток/ливневая вода
  • Резервуары для хранения (надземные и подземные)
  • Земснаряд горнодобывающий
  • Сточные воды
  • Удаление отходов
  • Повторное использование воды
  • Права на воду (включая дельту залива)
  • Оценка качества воды
  • Водораздел
  • Политика защиты водно-болотных угодий и прибрежных территорий


• Другие поддерживаемые нами программы
  • CWQMC — Калифорнийский совет по мониторингу качества воды (My Water Quality)
  • SMBRC — Комиссия по восстановлению залива Санта-Моника

динамических нагрузок | UpCodes

ТАБЛИЦА 1607. 1

МИНИМАЛЬНЫЕ РАВНОМЕРНО РАСПРЕДЕЛЕННЫЕ НАГРУЗКИ, Л ₀ И МИНИМАЛЬНЫЕ СОСРЕДОТОЧЕННЫЕ НАГРУЗКИ

ЗАНЯТИЕ ИЛИ ИСПОЛЬЗОВАНИЕ			УНИФОРМ (psf)	КОНЦЕНТРИРОВАННЫЕ (фунты)	ТАКЖЕ СМ. РАЗДЕЛ
1.	Квартиры (см. жилые)		—	—	—
2.	Системы фальшполов	Использование в офисе	50	2000	—
		Использование компьютера	100	2000	—
3.	Оружейные и тренировочные комнаты		150 б	—	—
4.	Зоны сборки	Неподвижные сиденья (крепятся к полу)	60 и	—	—
		Спот, проекции и диспетчерские	50
		Вестибюли	100 и
		Подвижные сиденья	100 и
		Пол сцены	150 б
		Платформы (в сборе)	100 и
		Трибуны, складные и телескопические сиденья и трибуны	100 a (см. раздел 1607.19)
		Стадионы и арены со стационарными сиденьями (крепятся к полу)	60 a (см. раздел 1607.19)
		Прочие монтажные зоны	100 и
5.	Балконы и террасы		1,5-кратная временная нагрузка для обслуживаемой площади, не требуется превышать 100	—	—
6.	Подиумы для обслуживания и обслуживания		40	300	—
7.	Карнизы		60	—	—
8.	Коридоры	Первый этаж	100	—	—
		Прочие полы	То же, что и заполняемость, за исключением указанного
9.	Столовые и рестораны		100 и	—	—
10.	Жилые помещения (см. жилые)		—	—	—
11.	Решетка машинного отделения лифта и диспетчерской (площадью 2 дюйма на 2 дюйма)		—	300	—
12.	Легкая отделка плиты пола (на площади 1 дюйм на 1 дюйм)		—	200	—
13.	Пожарные лестницы		100	—	—
		Только для домов на одну семью	40
14.	Фиксированные лестницы		См. раздел 1607.17		—
15.	Гаражи	Только легковые автомобили	40 с	См. Раздел 1607.7	—
		Грузовые автомобили и автобусы	См. Раздел 1607.8
16.	Поручни, ограждения и поручни		См. раздел 1607.9		—
17.	Вертолетные площадки		См. раздел 1607.6		—
18.	Больницы	Коридоры над первым этажом	80	1000	—
		Операционные, лаборатории	60	1000
		Палаты пациентов	40	1000
19.	Гостиницы (см. жилые)		—	—	—
20.	Библиотеки	Коридоры над первым этажом	80	1000	—
		Читальные залы	60	1000	—
		Стеллажные помещения	150 б	1000	Секция 1607.18
21.	Производство	Тяжелый	250 б	3000	—
		Легкий	125 б	2000
22.	Шатры, кроме домов на одну и две семьи		75	—	—
23.	Офисные здания	Коридоры над первым этажом	80	2000	—
		Файловые и компьютерные помещения должны быть рассчитаны на более высокие нагрузки в зависимости от предполагаемой занятости	—	—
		Вестибюли и коридоры первого этажа	100	2000
		Офисы	50	2000
24.	Пенитенциарные учреждения	Ячеистые блоки	40	—	—
		Коридоры	100
25.	Рекреационное использование	Дорожки для боулинга, бильярдные и аналогичные объекты	75 и	—	—
		Танцевальные и бальные залы	100 и
		Спортивные залы	100 и
		Ледовые катки	250 б
		Роликовые катки	100 и
26.	Жилой	Одно- и двухквартирные дома:		—	Раздел 1607.22
		Нежилые чердаки без кладовки	10
		Нежилые чердаки с кладовкой	20
		Чердаки жилые и спальные помещения	30
		Навесы, включая тенты	20
		Все остальные области	40
		Гостиницы и многоквартирные дома:
		Отдельные помещения и обслуживающие их коридоры	40
		Общественные помещения a и обслуживающие их коридоры	100
27.	Крыши				Раздел 1607.14.2
		Обычные плоские, скатные и криволинейные крыши (нежилые)	20	—
		Участки крыши, используемые для сборки	100 и	—
		Площади крыши, используемые не для сборки	То же, что и заполняемость	—
		Вегетативные и ландшафтные крыши:		—
		Площади крыши, не предназначенные для проживания	20	—
		Площади крыши, используемые для сборки	100 и	—
		Площади крыши, используемые для других целей	То же, что и заполняемость	—
		Навесы и навесы:		—
		Тканевая конструкция, поддерживаемая каркасной конструкцией	5 и	—
		Все прочее строительство, кроме жилых домов на одну и две семьи	20	—
		Основные элементы кровли, открытые для рабочего пола:
		Точка одной панели нижнего пояса ферм крыши или любая точка вдоль основных конструктивных элементов, поддерживающих крыши над производственными, складскими и ремонтными гаражами	—	2000
		Все остальные главные элементы крыши	—	300
		Все поверхности крыш подлежат ремонту	—	300
28.	Школы	Классы	40	1000	—
		Коридоры над первым этажом	80	1000
		Коридоры первого этажа	100	1000
29.	Иллюминаторы, ребра световых люков и доступные потолки		—	200	—
30.	Тротуары, проезжие части и дворы, предназначенные для перевозки автотранспортом		250 б	8000	Раздел 1607. 20
31.	Лестницы и выходы	Одно- и двухквартирные дома	40	300	Раздел 1607.21
		Все прочие	100	300	Раздел 1607.21
32.	Складские помещения над потолками		20	—	—
33.	Склады хранения (должны быть рассчитаны на более тяжелые нагрузки, если это необходимо для предполагаемого хранения)	Тяжелый	250 б	—	—
		Легкий	125 б
34.	Магазины	Розница:			—
		Первый этаж	100	1000
		Верхние этажи	75	1000
		Оптовая торговля, все этажи	125 б	1000
35.	Автомобильные барьеры		См. раздел 1607.10		—
36.	Проходы и приподнятые платформы (кроме выходов)		60	—	—
37. Leave a Reply Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
