Правила монтажа электропроводки в частном доме: Требования к электропроводке в частном доме: рассмотрим подробно

Требования к электропроводке в частном доме: рассмотрим подробно

Как смонтировать проводку в частном доме?

Установка электропроводки в частном доме по многим параметрам отличается от проводки в квартире. Ведь для частного дома отличаются правила ввода электроэнергии, здесь может быть достаточно много мощных электроприемников, а также имеются подсобные помещения и наружное освещение. Все эти параметры значительно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Содержание

• Требования к установке основных элементов электрической сети дома
  • Ввод электроэнергии в частный дом
  • Установка распределительного щита
  • Выбор способа монтажа проводки
• Наружная проводка
• Вывод

Требования к установке основных элементов электрической сети дома

Электрическую сеть частного дома условно можно разделить на несколько компонентов. Одним из первых из них является ввод электроэнергии в дом, затем следует распределительный щиток, которых может быть два и более. Отдельным вопросом является разводка электроэнергии по дому, а также вне помещения.

Ввод электроэнергии в частный дом

Одним из самых «болезненных» вопросов является подключение дома к электроснабжению. Осуществляет данное действие ваше предприятие Энергосбыта.

Для осуществления подключения оно потребует от вас проект электроснабжения дома, а также технические условия подключения. Оформить всю эту документацию своими руками достаточно проблематично поэтому здесь проще обратиться в специализированные организации.

Ввод в частный дом воздушной линией

• Мы же остановимся на чисто технических аспектах ввода электроэнергии в здание. Ввод в дом может осуществляться двумя способами – кабельной или воздушной линией. На практике Энергосбыт в 90% случаев требует выполнять ввод воздушной линией, которую проще проверить на отсутствие хищений.
• Ввод воздушной линией обычно выполняется проводом СИП. Количество жил и его сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно провода с сечением фазной жилы в 16 мм².

Провод СИП для однофазной сети

• Расстояние от дома до столба магистральной сети должно быть не более 25 метров. Если это расстояние выше, то потребуется установка дополнительного столба.
• Высота расположения креплений провода на доме должна быть не меньше 2,75 метров. При этом от козырька крыши провод должен быть удален не менее чем на 20 см. При параллельной прокладке с фасадом дома согласно п. 2.4.57 ПУЭ провод должен быть не менее чем на 20 см удален от стены дома и не менее чем на 1 метр от окон, балконов или террас.

• Перед тем как провести электропроводку в частном доме следует решить вопрос установки счетчика. В последнее время все активнее практикуется его установка на фасаде дома. Это позволяет вам от счетчика до распределительного щита подключение выполнить более удобным кабелем.
• Если же счетчик располагается в распределительном щите, то до самого щита вас скорее всего обяжут прокладывать провод СИП.
  Этот провод достаточно неудобен для его прокладки сквозь стену и для заводки в распределительный щиток, но по-другому Энергосбыт может не выполнить подключение.

Обратите внимание! На разных сайтах можно встретить предложение по установке вводного автомата на фасаде дома к вводу которого подключают провод СИП, а к выводу более удобный кабель. Но нормы ПУЭ запрещают установку таких автоматов.

• Проход провода через стену дома должен выполняться в металлической трубе. При этом труба должна быть выполнена таким образом, дабы исключить попадание и скопление в ней влаги.

Установка распределительного щита

Питающий кабель ввода электроэнергии приходит на распределительный щиток. Здесь у нас установлен вводной автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматизации.

По сути это является «сердцем» нашей электрической сети дома, поэтому его правильной установке следует уделить самое пристальное внимание.

Итак:

• Прежде чем разбираться с местом с способом установки распределительного щита, давайте разберемся какое электрооборудование устанавливается в нем.

Вводной автомат однофазный Вводной автомат трехфазный	В каждом распределительном щите обязательно есть вводной автомат. Он может быть однофазный или трехфазный в зависимости от питающей сети.
Однофазный счетчик Трехфазный счетчик	Если счетчик не установлен на фасаде дома, то он располагается в распределительном щите.
Шины для распределительного щита	От счетчика провода питания обычно подключаются к шинам.
Однополюсный групповой автомат	От шин происходит распределение на отдельные группы. Защищают отдельные группы групповые автоматы.
Автомат УЗО	Для защиты человека от случайного прикосновения предназначены автоматы УЗО. Для некоторых групп их установка обязательна
Ограничитель перенапряжения трехфазный	Для дополнительной защиты электрической сети в распределительном щите устанавливают ограничители перенапряжения. Их установка особенно актуальна для домов, запитанных от воздушных линий.
Прибор контроля качества электроэнергии трехфазный	Для дополнительного контроля качества электроэнергии возможна установка специальных приборов. Важно дабы эти устройства были лицензированы соответствующим образом. Дабы их показания можно было использовать в суде.
Трансформатор 220/12В	Если в нашей электрической сети планируется сеть 12В, то трансформаторы так же практичнее установить в распределительном щите.

Обратите внимание! Распределительные щиты, в которых предусмотрена установка счетчика в обязательном порядке должны закрываться на ключ. Кроме того, такие щиты должны иметь стекло, для съёма показаний без открывания щита.

• Согласно п. 7.1.28 ПУЭ распределительные щиты следует устанавливать в сухих помещениях, в местах удобных для обслуживания. Если данное помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
• Расстояние от газовых, водопроводных и тому подобных труб должна быть не меньше 1 метра. При этом сами трубопроводы не должны иметь в данном помещении ответвлений, задвижек или фильтров. Исключение составляют только ответвления к отопительным регистрам помещения.
• Пункт 7.1.29 ПУЭ запрещает установку распределительных щитов под санузлами, кухнями, банями и тому подобными помещениями. Допускается такая установка только при соответствующей гидроизоляции.
• Перед тем как провести проводку в частном доме следует правильно установить распределительный щит. Для этого можно использовать навесный или встроенные щиты. И выбор способа установки во многом зависит от типа проводки, который вы будете применять в дальнейшем.

• Для помещений, стены которых выполнены из горючих материалов лучше применять навесный щиты. При этом сами щиты должны быть обязательно выполнены из несгораемых материалов.
• Для помещений, стены которых выполнены из несгораемых материалов можно применять щиты, изготовленные из сгораемых материалов. В этом случае можно применять как щиты навесного, так и встроенного типа.
• Согласно п.7.1.22 ПУЭ распределительный щит для частного дома может быть не один. Если у вас имеются помещения, обособленные в хозяйственном отношении, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него же обычно запитывают наружное освещение. В некоторых случаях для наружного освещения монтируют ещё один распределительный щит.

Выбор способа монтажа проводки

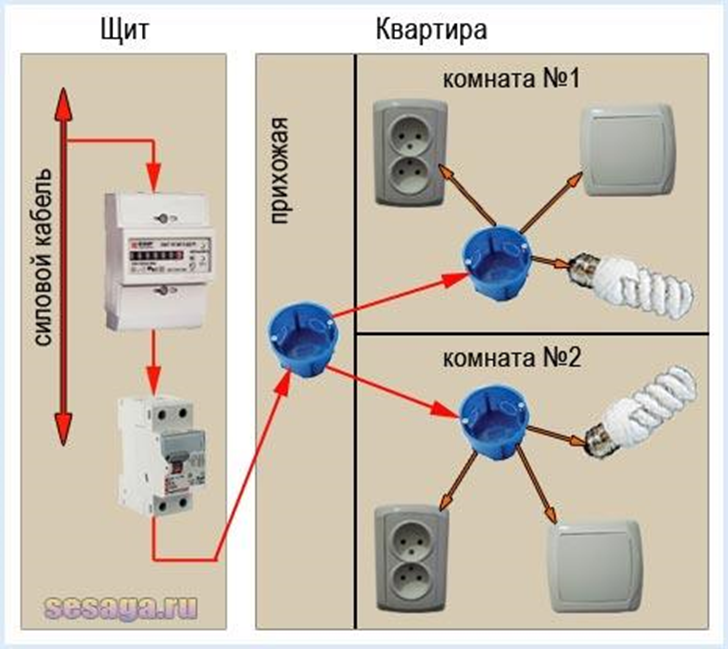

В распределительном щите установлены групповые автоматы, от которых электроэнергия поступает непосредственно к потребителям – светильникам, розеткам и другим электроприборам.

Распределение осуществляется благодаря электропроводки и от ее правильного монтажа во многом зависит надежность вашей электрической сети.

Проводка в частном доме может быть смонтирована открытым и скрытым способом (см. Правила монтажа электропроводки: рассмотрим подробно). В принципе в любом доме можно выполнить монтаж проводки любым из этих способов. Только вот цена такого монтажа может существенно отличатся.

Итак:

• Открытую проводку чаще всего применяют в домах, изготовленных из сгораемых материалов. В этом случае достаточно использовать металлические трубы, короба или гофру для прокладки кабеля или провода. Кстати при использовании кабеля можно обойтись и менее жесткими требованиями.
• А вот чтоб выполнить скрытую проводку в таком доме придётся повозится. Дело в том, что согласно п.2.1.49 ПУЭ в этом случае провод должен быть защищен со всех сторон слоем несгораемых материалов. При этом их толщина должна быть не менее 1 см.

Скрытая проводка

Итак:

• Скрытую проводку чаще всего применяют в строениях, выполненных из несгораемых материалов. В этом случае провода можно прокладывать непосредственно по стенам конструкций с последующим оштукатуриванием.
• Если же вы не хотите штробить стены, то вполне возможно прокладка провода и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из сгораемых материалов.
• Эти правила подходят для жилых помещений. Но для бытовых комнат имеются определенные ограничения. Так п.7.1.37 ПУЭ рекомендует выполнять только открытым способом проводку в сырых и особо сырых помещениях. Кроме того, инструкция рекомендует применять только открытый способ монтажа проводки в подвалах и чердаках.

Монтаж проводки на чердаке

• А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этих целей здесь должен применяться только кабель.

Обратите внимание! Для кухонь квартир допускается применять тот же тип проводки, как и для жилых помещений.

• Пункт 7.1.40 требует применение в ваннах, саунах, душевых и тому подобных помещениях применение только скрытой проводки. Только в отдельных случаях допускается применение открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того чтоб знать, как правильно сделать проводку в частном доме следует уделит внимание и наружной электросети. Ведь частный дом помимо определенного количества хозяйственных построек может иметь достаточно серьезную сеть наружного освещения. И для наружных сетей правила имеют свои нюансы.

• Проводка вне зданий может быть смонтирована воздушной или кабельной линией. Воздушные линии на садовом участке монтировать достаточно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к кабельной разводке под землей.

Для защиты от механических повреждений следует использовать не металлические изделия

• Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Пункт 2.1.78 ПУЭ категорически запрещает такой способ монтажа. Для защиты от механических повреждений в этом случае следует использовать пластиковую гофру или трубы.
• А вот для прокладки не по земле, а по фасаду зданий применение металлических труб или гофры не запрещено. Более того, для фасадов домов, выполненных из сгораемых материалов, такой способ монтажа является обязательным. Для несгораемых фасадов зданий допускается выполнять открытый способ монтажа с использованием пластиковой гофры.

Проводка по кирпичному фасаду дома

• При этом во всех случаях механическую защиту провода или кабеля следует уплотнять и выполнять таким образом, дабы полностью исключить вероятность скопления и попадания влаги как на видео. Это касается даже вероятного выпадения росы.
• Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения обязательно должна быть дренажная система. Это должно исключить вероятность скопления влаги над самим светильником.
• Да и вообще для всех электротехнических изделий и светильников обязательно наличие соответствующей защиты. Для наружной установки такая защита должна быть не ниже чем IP44.

Вывод

Мы очень надеемся, что наша статья помогла вам узнать, как правильно сделать электропроводку в частном доме. Но этот вопрос достаточно широк и полностью раскрыть его в одной статье просто невозможно.

Ведь кроме самого процесса монтажа следует уделить внимание выбору сечения проводов, электрической схеме, а также множеству мелких нюансов характерных для различных комнат. Поэтому более подробно со всеми особенностями монтажа и проектирования вы можете познакомится на других страницах нашего сайта.

Монтаж электропроводки в частном доме, правила монтажа, фото и видео

Содержание:

• Правила монтажа электропроводки
• Нормы безопасной прокладки электропроводки
• Заземление и зануление
• Суммарная мощность и расчет нагрузки
• Виды монтажа электропроводки в частном доме
• Видео о монтаже электропроводки в частном доме

Рассмотрим главные моменты, учитываемые в разработке плана монтажа электропроводки как открытого типа, так и закрытого, а также основные нюансы, которые могут возникнуть при самостоятельном монтаже электропроводки. Монтаж электропроводки в частном доме

Правила монтажа электропроводки

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.
Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.



Нормы безопасной прокладки электропроводки

В помещении, размером 6 м², по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

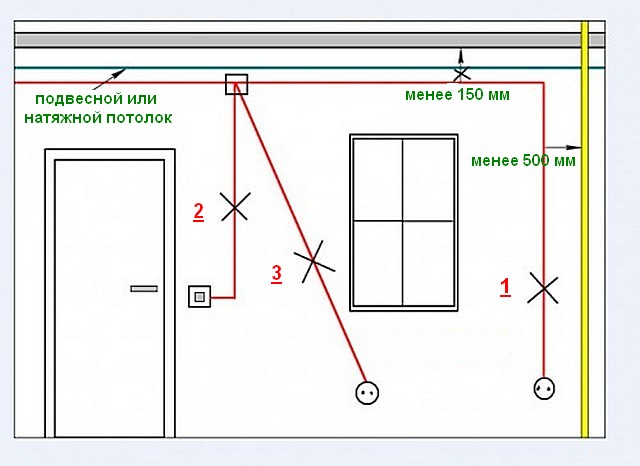

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой электропроводки допускается во всех помещениях для приготовления пищи, кроме кухонь квартир. Установка открытой проводки в этих помещениях запрещена.

Сноски из ПУЭ на счет правила монтажа электропроводки в частном доме открытого типа:
ПУЭ 7. 1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

Заземление и зануление

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей. Монтаж электропроводки в частном доме должен быть проверен после монтажа прозвонкой и тестированием нагрузочной способности проводки.

Суммарная мощность и расчет нагрузки

Как правило, суммарная мощность нагрузки всех бытовых электроприборов не превышает 30-35 кВт. После того как вы подсчитаете суммарную мощность нагрузки всех приборов выберите площадь сечения жил алюминиевого вводного кабеля из следующих расчетов:

• 10 мм² – 16-17 кВт и 30-31 кВт при трехфазной сети;
• 16 мм² – 21-22 кВт и 38-39 кВт при трехфазной сети;
• 25 мм² – 30-35 кВт и 52-53 кВт при трехфазной сети.

 Расчеты выше представленные являются самыми ходовыми сечениями вводного кабеля для правильного монтажа электропроводки в частном доме. Кабель с большим сечением с этой целью для среднестатистической семьи просто не понадобится.

 При расчете суммарной нагрузки не забываем и о периферийных потребителях таких как: баня, сауна, гараж, прочие хозяйственные постройки и наружное освещение.

 Использование алюминиевых проводов при выполнении внутреннего монтажа электропроводки в частном доме не оправдывается абсолютно ничем, ну или кроме сомнительной экономии на материале. Правильный монтаж электропроводки в «современном» частном доме выполняется исключительно медными проводами. Исходя из того, что все розетки в частном доме, согласно правилам электробезопасности, должны обладать заземлением, правильней ну и, конечно же, удобней всего делать разводку трехжильным медным проводом («фаза», «ноль», «земля») в двойной термоизоляции. К заземлению линий освещения конкретных требований нет, исключение составляют только световые приборы, которые используются в помещениях с повышенной влажностью, таких как ванная, баня, сауна, и к наружному освещению. Правильным монтажом электропроводки в частном доме будет, когда линии питания осветительных приборов и розеток выполняются раздельно.

Виды монтажа электропроводки в частном доме

При любом из способов монтажа электропроводки в частном доме — как открытом, так и скрытом, все соединения проводов следует выполнять исключительно в распределительных коробках, доступ к которым необходимо оставить свободным для дальнейшего проведения ревизий, если на то возникает необходимость, а она рано или поздно возникнет, поверьте на слово. Соединение проводов электропроводки методом скрутки, а тем более – без использования распределительных коробок, крайне критически и недопустимо при скрытом монтаже электропроводки в частном доме: определение и дальнейшее устранение причин отсутствия электричества в таком случае становится «геморроем вселенского масштаба».

 Естественно практически все эти требования к правильному монтажу электропроводки в частном доме касаются и городской квартиры, но монтаж электропроводки в квартире это уже наша следующая статья.

И, наконец, то мы пришли к главному: если прежде при проведении работ с электричеством высшим пилотажем для вас было – вкручивание лампочек, то приступать к монтажу электропроводки в частном доме своими руками, наверное, не стоит – обратитесь к специалистам пожалейте себя и свой дом!!!

Видео о монтаже электропроводки в частном доме
