Схема электропроводки в частном доме: схемы + фото

Мы уже рассматривали, как выполнить монтаж электропроводки в доме. Теперь необходимо уделить внимание схемам, которые помогут выполнить этот электромонтаж. На них изображены практически все элементы электросети, начиная от вводного автомата и заканчивая розетками. Схема электропроводки в частном доме поможет выполнить качественный электромонтаж.

Теперь мы рассмотрим оптимальный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они помогут надежно защитить ваш дом от перепадов напряжения.

В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:

Общую нагрузку от электрических приборов.
Количество комнат.
Желание экономить средства.

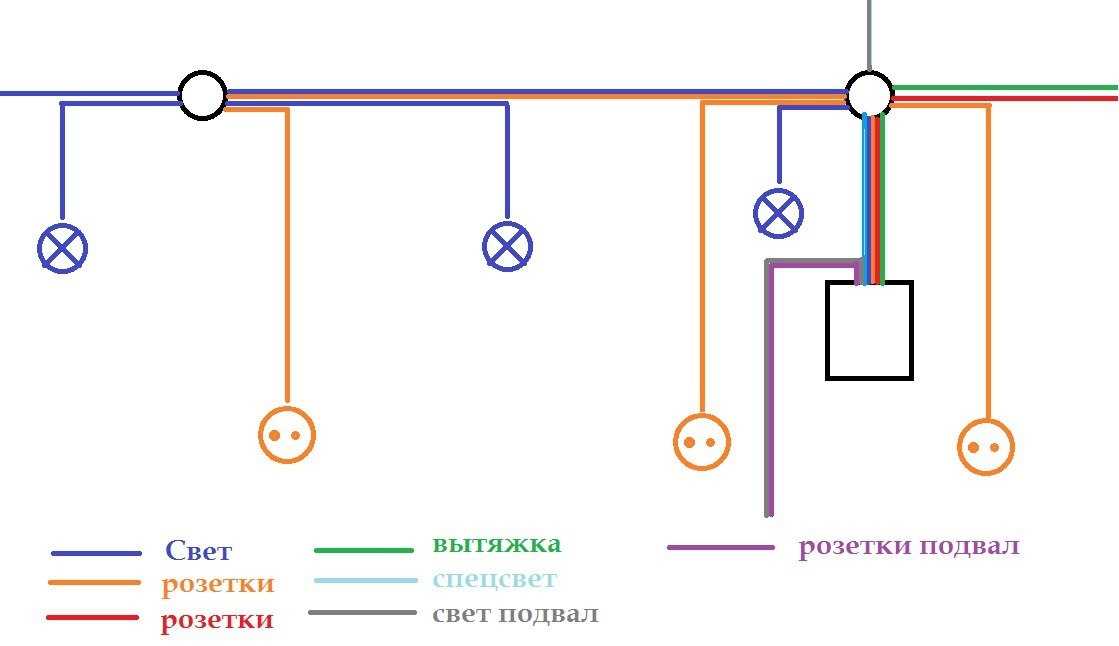

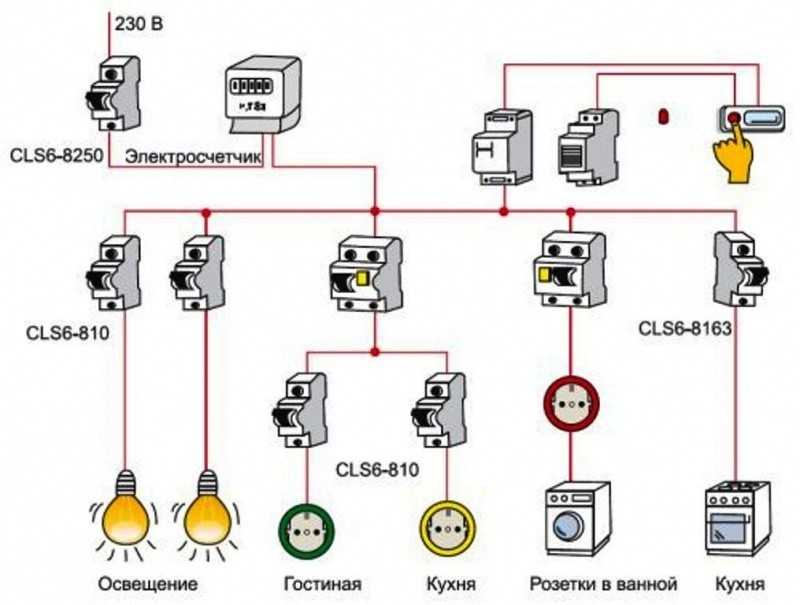

Теперь мы предоставим типовую схему электропроводки в доме:

Что касается различных составляющих, мы рекомендуем использовать следующие устройства:

Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света.
Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.

Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.

Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.

Важно знать! Если вы планируете сделать проводку в деревянном доме, тогда схема будет выглядеть иначе. Для деревянного дома вам потребуются другие элементы и комплектующие.

Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.

Читайте также: схема выключателя света с индикацией.

Разводка электропроводки в частном доме своими руками

Содержание статьи

Разработка электрической схемы
Места установки электрооборудования
Разводка силовых кабелей
План разводки освещения
Обустройство щитка
Видео — инструкция

Автор этой статьи 30 лет назад построил дом и разводку электропроводки сделал самостоятельно. Исходя из 30 летнего опыта эксплуатации электропроводки, можно сделать вывод об ошибках, допущенных при ее обустройстве.

Главный вывод такой: если вы сделали разводку проводом необходимого сечения, а лучше, чтобы сечение провода было с запасом, правильно определили и установили средства автоматической защиты, то неисправности электропроводки происходят, в основном, только из-за контактов, контактов в розетках, в распределительных коробках и т. д. Мне пришлось поменять все розетки в доме. В распределительных коробках соединения я сделал пайкой, это оказалось правильным решением. Все, остальное исправно функционирует до настоящего времени.

Разработка разводки для частного дома — задача не сложная, но и слишком простой назвать ее нельзя. Эту важную работу я предлагаю сделать с помощью последовательных, простых шагов. Это позволит спроектировать безошибочную, добротную, безопасную схему электропроводки.

Предлагаемая методика разработки электрической схемы проста и может использоваться и для вновь построенного дома, так и при капитальном ремонте квартиры при реконструкции электропроводки.

Подготовка к разработке электрической схемы

Что необходимо для разработки электрической схемы:

линейка, хорошо, если у вас будет еще и трафарет для зарисовки различных фигур,
фломастеры разных цветов или ручки с разноцветной пастой,
кроме того, понадобятся листы бумаги для чертежей и эскизов.

Эту же задачу можно выполнить быстрее с помощью компьютера, если вы можете работать в Автокаде или другой программе, где можно рисовать и чертить.

У вас есть план вашего дома, начнем с того, что мы начертим в масштабе упрощенный план. На рис. 1 пример упрощенного плана, у вас будет, естественно, другой.

Рис. 1 Упрощенный план дома:

Вы начертили свой план, в котором, как и на рис. 1 ничего внутри помещений еще нет, но скоро будет. Размеры на плане в метрах. Вот этот «пустой» план надо скопировать на ксероксе или распечатать на компьютере в 4 — 5 экземплярах, если вы будете рисовать остальное вручную.

На одном из экземпляров плана можно обозначить, где и какое помещение находится в вашем доме. (См. рис. 2)

Рис. 2 План расположения помещений:

Определение мест установки электрооборудования и розеток и выключателей

Следующим этапом будет общее собрание будущих жильцов этого дома, где они обсудят и утвердят расстановку мебели в помещениях, состав и расположение электрического оборудования. После собрания на скопированном экземпляре «пустого» плана, в каждом помещении:

Расставляем мебель, на рис.3 зеленым цветом отмечены шкафы (17), кровати(16), диван(17). Это необходимо, чтобы выбрать места установки розеток там, где мебель не будет закрывать их.
Затем размещаем все стационарное электрооборудование (на рис. 3 закрашено коричневым цветом).
И только после этого, выбираем место установки розеток и выключателей (на рис 3 закрашены желтым цветом).

Рис. 3 План установки электрооборудования и электроустановочных изделий.

На плане учтено все стационарное электрооборудование. Переносные электроприборы утюг, электрочайник, миксер и многое другое не учтены, чтобы не загромождать план, но для них нужны розетки, которые на плане присутствуют. Рис. 3 несет в себе много информации:

Мы определились с местами установки электроустановочных изделий розеток и выключателей.
Определили места установки электрооборудования.
На основании электрических характеристик оборудования можно подсчитать общую мощность электропотребления в каждом помещении.
Знаем необходимое количество розеток, выключателей и ламп освещения.

Подсчитываем какое количество получилось.

Лампа освещения 9 шт.
Выключатели 8 шт.
Розетки 12 шт.
Электрический щит 1 шт.
Электрический водонагреватель типа «Аристон» или другой 1 шт.
Стиральная машина 1 шт.
Холодильник 1 шт.
Посудомоечная машина 1 шт.
Электропечь с духовкой 1 шт.
Домашний кинотеатр 1 шт.
Компьютер 2 шт.
Розетки IP44, влагостойкие. 2 шт.
Розетка трехполюсная. 25A 1 шт.
Вытяжка. 1 шт.

Подсчитываем максимальную мощность потребления. Таблица №1:

№	Название электроприборов	Количество Шт.	Мощность ватт	Суммарная мощность ватт	Сечение провода кв. мм.
1	Лампы освещения	9	100	900	1,5
2	Розетки свободные 16 А	6	700 Средняя мощность на 1 розетку	4200	2,5 на каждую розетку
3	Электрический водонагреватель Розетка 16 А с защитой от влаги	1	1500	1500	1,5
4	Стиральная машина Розетка 16 А с защитой от влаги	1	2000	2000	1,5
5	Холодильник. Розетка 10 А	1	250	250	1,5
6	Посудомоечная машина. Розетка 16 А	1	2000	2000	2,5
7	Электропечь с духовкой, розетка 25 А	1	6000	6000	4
8	Домашний кинотеатр. Розетка 10 А	1	500	500	1,5
11	Компьютер. 2 розетки 10 А	2	500	1000	1,5
14	Вытяжка. Розетка 10 А	1	300	300	1,5

Итого: Максимальная мощность потребления — 18650

Разводка силовых кабелей

Разберемся как доставить электроэнергию от электрического щитка к электроприборам находящимся в каждом помещении.

1. Душевая комната.

Самым опасным помещением является душевая комната. Разводку электропроводки и подключение электроприборов в ванной или душевой комнате производят в соответствии с правилами для помещений с повышенной влажностью.

1.1 По правилам, в душевой должна быть скрытая электропроводка трехжильным медным кабелем с двойной изоляцией. Металлические кабельные каналы не допускаются.

1.2 Все электрооборудование и электроустановочные изделия должны иметь защиту от попадания в них влаги.

1.3 На каждый электроприбор душевой комнаты с электрощита протягивается отдельный трехжильный кабель.

1.4 Выключатель электроосвещения должен находится вне помещения.

1.5 Корпуса электроприборов заземляются.

1.6 В цепи питания душевой комнаты обязательна установка УЗО.

Номера электрооборудования душевой на плане (рис 3) (5) и (6):

5. Электрический электронагреватель 2000 ватт.

6. стиральная машина, мощность 2000 ватт,

подключаются от электрощита отдельными трехжильными медными кабелями с двойной изоляцией сечением 1,5 кв. мм. Электронагреватель и стиральная машина подключаются через две 16 А розетки (12) с защитой от влаги.

2. Кухня.

Номера электрооборудования на плане кухни (7), (8), (9), (14),

7. Холодильник 250 ватт,

8. Посудомоечная машина 2000 ватт.

9. Электроплита (4 конфорки) с духовкой. 6000 ватт подключается от электрощита отдельным 3 жильным с медными проводниками кабелем сечением 4 кв. мм. соединяется через трехполюсную 25 амперную розетку.

14. Вытяжка. 300 ватт.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до 2000 ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. мм.

Рис. 4 План разводки силовых кабелей и места установки распределительных коробок.

№1, №2, №3, №4 на рис. 4 и рис. 5 – распаечные коробки.

В таблице № 2 приведены номера проводников кабелей, участки прокладки и их сечение. Таблица №2:

Номер провода кабеля	Участки прокладки кабеля.	Сечение провода кв. мм.
1, 2, 3	Эл. Щит (4) – Душевая – Розетка (12)- Водонагреватель (5)	1,5
4, 5, 6	Эл. Щит (4) – Душевая – Розетка (12) — Стиральная машина	1,5
7, 8, 9	Эл. Щит (4) – Кухня – розетка(13) — электропечь с духовкой	4,0
10, 11, 12	Эл. Щит (4) – Распаечная коробка №4-распаечаная коробка №3	4,0
13, 14, 15	Распаечная коробка № 4 –розетка в туалете (3)	1,5
16, 17, 18	Распаечная коробка № 3 – Розетки кухни (3)	2,5
19, 20, 21	Эл. Щит (4) – Распаечная коробка №1	4,0
22, 23, 24	Распаечная коробка № 1- Розетки спальни	2,5
25, 26, 27	Распаечная коробка № 1 – Распаечная коробка №2	2,5
28, 29, 30	Распаечная коробка № 2 – Розетки спальни и розетки зала.	2,5

План разводки проводов освещения

Разводка освещения производится отдельно от силовых кабелей. Провод освещения медный, двужильный, с двойной изоляцией, сечением 1,5 кв. мм. Рисуем план разводки освещения.

Рис. 5 План разводки освещения.

Обустройство электрического щита

Информация, которую мы получили в предыдущих главах позволяет нам скомплектовать электрощит. Это будет последним шагом перед черчением электрической принципиальной схемы.

Итак, начнем с перечисления того, что должно находится в электрическом щите.

1. Автоматический выключатель общий Q₁ 1шт. 100 А. Подсчитав общую максимальную мощность электроприборов во всех помещениях дома, определяемся с максимальным током главного автоматического выключателя, учитывая небольшой, необходимый, запас. Общая мощность у меня получилось 18,65 кВт, автомат должен быть на 100 А.

2. Однофазный электросчетчик на 100 А. 1 шт.

3. Защитная автоматика для помещение душевой:

3.1. Устройство защитного отключения (УЗО) QF₁ 25А ток утечки 30 миллиампер 1 шт.

3.2. Автоматические выключатели на 10А Q₂ и Q₃.

4. Защитные приборы для помещения кухни:

4.1. QF₂ УЗО 50 А, 30 ма 1 шт.

4.2. Автоматический выключатель Q₄ 30 А. 1шт.

4.3. Автоматический выключатель Q₅ 16 А 1 шт.

5. Защитные приборы для для остальных помещений.

5.1. QF₃ УЗО 32 А, 30 ма – 1 шт.

5.2. Автоматический выключатель Q₆ 25 А.

5.3. Автоматический выключатель Q₇ 10 А.

Эта схема электрического щита начерчена для примера. Вы же можете ее расширить, по своему усмотрению, например добавить количество автоматических выключателей и запитать розетки или освещение каждого помещения отдельно. В этом случае, если у вас будет неисправность в зале и отключится соответствующий автоматический выключатель, в остальных помещениях все будет функционировать. Все, можно рисовать принципиальную электросхему вашего дома, учитывая информацию вышеприведенных разделов, нумерацию проводов согласно талбицы №1 и комплектацию электрического щита.

Принципиальная электрическая схема

Принципиальная электрическая схема чертится на основании данных, которые мы имеем в предыдущих главах. В схеме вычерчивается каждый провод, ему присваивается номер, указывается цвет провода, показано подключение всех приборов электрического щита. Это будет полная принципиальная электрическая схема разводки вашего дома. После того, как вы ее начертите и согласуете, можно начинать обустройство электрики в вашем доме. В последствии принципиальную схему и все что вы нарисовали выше, подшейте в папку, она пригодится при ремонте или реконструкции электропроводки.

Я же рисовать полную схему не буду, потому что:

1. Она не будет использоваться у меня, а у вас будет другая, своя схема.

2. Для меня вполне достаточен объем информации приведенной в предыдущих главах, чтобы сделать разводку электропроводки в доме и затем, при необходимости, сделать ремонт.

Видео по теме «разводка электропроводки в частном доме»:

Примеры подключения и инструкции

Нужна небольшая помощь в подключении или подключении?

Примеры подключения и инструкции с видео и учебными пособиями

Мой сайт посвящен тому, чтобы помочь вам подключиться. Будь то попытка выяснить, что крысиное гнездо позади вашего телевизора или просто переключение электрического настенного выключателя или розетки, я здесь, чтобы помочь.

Я не только покажу вам, как подключить 2-позиционный переключатель или как подключить 3-позиционный переключатель или даже как подключить розетку , но также научит вас немного теории о том, как управляется цепь. Так что, если вы еще неопытны, но все же умеете делать все сами, надеюсь, я смогу предоставить вам основную информацию, необходимую для выполнения работы.

Мое меню слева должно быть самым быстрым способом определения того, что требуется в вашей ситуации, но если нет, у меня также есть список наиболее популярных схем подключения справа. Если ничего не помогает, попробуйте мой Карта сайта страница, чтобы найти интересующую вас тему. Вы также можете прокрутить страницу вниз и найти большинство основных тем, обсуждаемых на моем сайте. Я ценю ваш визит, я надеюсь, что вы сможете получить ответы, которые вы ищете, с информацией, которую я предоставляю, о том, как что-то подключить или подключить.

Скоро!

Другие предметы домашней электропроводки.
Видео с пошаговыми инструкциями.
Срочно нужен местный электрик? Щелкните здесь

Правовая оговорка: Правовая оговорка. Учебные комментарии на этом сайте должны использоваться только квалифицированным персоналом.
Карта сайта: Карта сайта, вот список всех страниц моего сайта
Электрические калькуляторы: Электрические калькуляторы для быстрых и простых расчетов на ходу.
Схемы подключения: Схемы подключения 2-позиционных переключателей, 3-позиционных переключателей, 4-позиционных переключателей, розеток и многого другого.
Подключение двухпозиционного переключателя: Как подключить 2-позиционный переключатель, Как изменить или заменить базовый 2-позиционный переключатель включения/выключения
Подключение трехпозиционного переключателя: Как подключить 3-позиционный переключатель, Как подключить 3-позиционный переключатель и научить вас, как работает схема.
Подключение четырехпозиционного переключателя: Как подключить 4-позиционный переключатель, Как подключить 4-позиционный переключатель в цепи 3-позиционного переключателя.
Как установить диммер: Как подключить диммер, Инструкции по установке диммера или замене 2-позиционного переключателя диммером
Подключение к розетке: Как подключить розетку, Как подключить дуплексную розетку или розетку различными способами.
Провод A Потолочный вентилятор: Как подключить потолочный вентилятор, один с комплектом освещения и один без комплекта освещения.
Электропроводка ландшафтного освещения: Проводка ландшафтного освещения. Получите базовые знания о том, как выполнить проводку ландшафтного и садового освещения.
Провод A Термостат: Как подключить термостат, цветовые коды подключения термостата и схемы подключения.
Проволока шнура сушилки: Как подключить шнур для сушилки, Как заменить шнур для сушилки с 3 контактами на шнур с 4 контактами.
Подключение к выходному отверстию сушилки: Как подключить сушильную розетку, Как подключить 3-контактную розетку сушилки и 4-контактную розетку сушилки.
Провод для прицепа: Как подключить прицеп, я покажу вам основные концепции и цветовые коды для 4-проводного, 6-проводного и 7-проводного разъема, используемого для электропроводки прицепов.
Схема подключения компьютера: Схема подключения компьютера, Как подключить компьютер. Схема подключения, показывающая, какие устройства подключаются к портам с цветовой кодировкой.
Как подключить реле: Как подключить реле. Позвольте мне показать вам, как подключить реле. Инструкции по работе реле.
Схемы компонентов: Схемы компонентов, как подключить компоненты домашнего кинотеатра. Включая DVD-рекордеры, blue-ray и объемный звук.
Магазины «Сделай сам»: Магазины «Сделай сам», список магазинов How-To-Wire-It.com, где можно купить все товары для дома.
Прочие ресурсы: Другие ресурсы, ссылки на качественные веб-сайты с дополнительной базовой информацией о домашней проводке.
Найти местного электрика: Найти местного электрика. С Networx легко найти местного электрика. Теперь с огромным количеством подписчиков вы можете найти электрика прямо в вашем районе.
Ссылка на нас: Ссылка на нас. Добавьте ссылку на мой сайт на свой веб-сайт или в блог и предоставьте дополнительный контент своим посетителям.
Я люблю ВОО: I Love SBI, Site Build Это позволяет вам наслаждаться жизнью и жить, основываясь на своей собственной страсти.
Обо мне: Обо мне и как подключить его.com

Простые схемы домашней электропроводки

Эта страница предназначена для тех, кто пытается соединить выключатели, светильники и розетки вместе! Перечисленные схемы предназначены для использования в качестве простого справочника при выполнении электропроводки. Они варьируются от начального до продвинутого (3-позиционные выключатели, розетки, варианты, серии и т. д.). карандаши, чтобы вы могли покрасить их), чтобы свести к минимуму ошибки, чтобы вам не приходилось устранять неполадки или тратить больше времени, чем необходимо.

Обратите внимание, что я не включил заземляющие провода в эти схемы, потому что хотел, чтобы они были очень простыми для общего понимания. Когда вы делаете проводку, вы обязательно захотите подключить заземление!

Simple One One One Outlet

Проводка Две розетки (двойные розетки)

Диаграмма двойной розетки (Simple)

Проводя0006

Розетка с раздельной цепью

Розетка с разделенной цепью, где переключатель управляет половиной розетки

Проводка одиночного светильника

Подключение одиночной лампочки (простая схема)

Как подключить светильник Pull Chain к розетке

23 9 9 Подключение цепного фонаря к розетке

Подключение 3-позиционного переключателя (простое)

Базовое расположение 3-позиционного переключателя. (В белой рамке показана простая схема, изображающая функцию трехпозиционного переключателя.) Главное, что нужно помнить при подключении двухпозиционных переключателей, это то, что они такие же, как проводка в однополюсном переключателе, за исключением того, что вы должны иметь два дополнительных провода, соединяющих два переключателя вместе, как показано на рисунке.

Схема подключения простого трехпозиционного переключателя

Другой (возможно, более полезный) метод для трехпозиционного переключателя.

Простая схема трехпозиционного переключателя

Подключение параллельных лампочек с переключателем на другом конце
Будьте осторожны, потому что когда между переключателем(ями) и источником питания находится ряд лампочек, проводка немного сложнее. Изучите эту схему, чтобы понять, что я имею в виду. Этот тип проводки также учитывается при подключении трехпозиционных выключателей с рядом лампочек между блоком питания и выключателями. Грозная ошибка — это когда все источники света соединены вместе в одной цепи, как простая серия огней, в отличие от параллельной серии огней. Это приводит к тому, что лампы используют один и тот же источник питания (большее сопротивление по сравнению с тем, для чего предназначены усилители). Когда вы совершите эту ошибку, свет будет тусклее. Чтобы решить эту проблему, вам нужно будет соединить параллельную цепь вместо последовательной! См. диаграммы ниже для изображений.

Как подключить параллельную серию ламп к выключателю на противоположном конце (правильно)

Неправильный способ подключения серии ламп с выключателем сбоку от источника питания.

Подключение 3-позиционного переключателя с двумя лампочками
Схема ниже может быть не очень полезна для копирования, но она хорошо объясняет, как 3-позиционный переключатель работает с двумя лампочками.

Трехходовой переключатель, управляющий двумя лампочками Схема

Будьте осторожны при построении этих более сложных схем подключения. Если вы не изучите их внимательно, он может перегореть и не работать должным образом, пока вы не восстановите проводку.
