Расчет фундамента для дома из пеноблоков

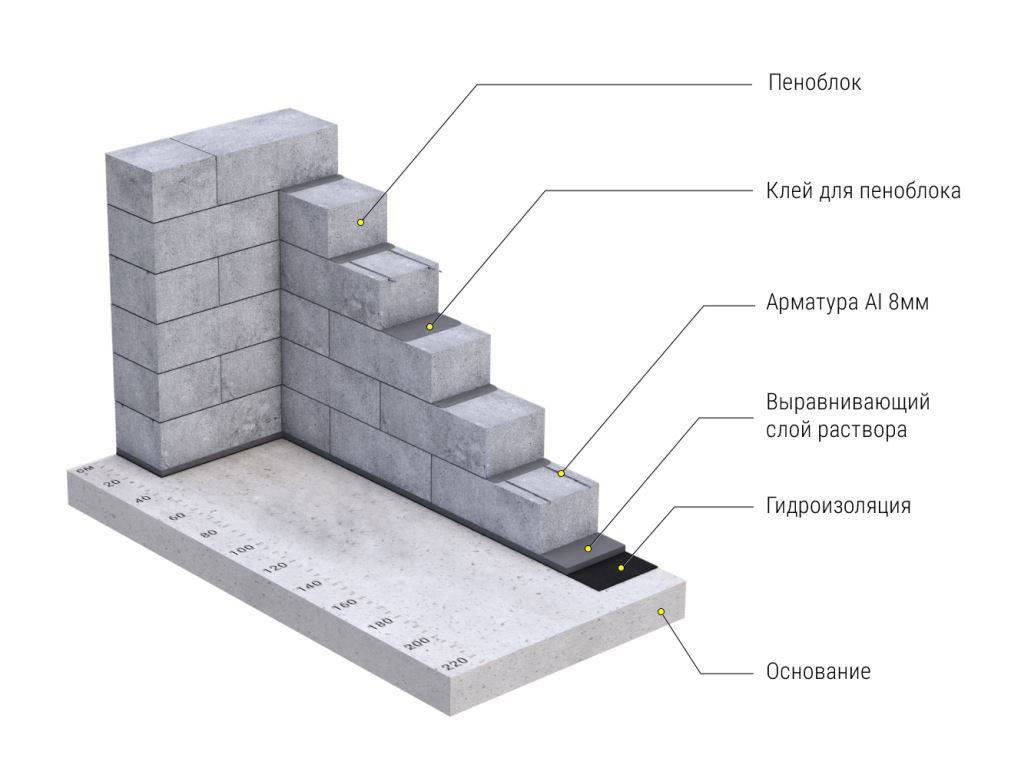

Устройство фундамента со всеми его составляющими

Фундамент здания должен быть надежным, потому как он обеспечивает долгую «жизнь» здания. При строительстве зданий из пеноблоков нередко по ошибке возводят мелкозаглубленное ленточное фундаментное основание и не армируют его.

О фундаменте из пеноболков и пойдет речь в статье.

Знакомство с пеноблоком

Для изготовления пеноблоков используют:

• песок с цементом;
• пенообразователь и наполнители.

При соблюдении технологических инструкций получают прочный, легкий и не гниющий от сырости материал. Его выпускают в виде крупных кирпичей.

При изготовлении используют разные марки цемента и различные пенообразователи. А это влияет на качество пеноблоковых материалов. Качество составляющих влияет на прочность пеноблоков, благодаря более толстым промежуткам между порами. Искусственный пенообразователь влияет на снижение стоимости блоков, но снижает его прочность.

Существует несколько типов пеноблоков, которые имеют разную плотность. Несущие конструкции, как правило, делают из типов D1000, 1100 и 1200.

Виды основ для зданий из пенобетонных блоков

Оптимально подходящие виды оснований

Большую часть фундаментных основ можно построить самостоятельно. При этом необходимы тщательные расчеты всех вариантов и деталей:

• Ленточное основание. Такого типа заглубленный фундамент применяется на грунтах, с большим содержанием глины. Основу закладывают на глубину ниже уровня промерзания грунта. Для данного фундамента достаточно толщины его стен, которая должна быть больше толщины основных стен здания на 10 см. Толщина цоколя здания должна быть более 40 см, а в верхний уровень цоколя в обязательном порядке вводится арматура, укладываемая в два ряда. Для дома, который имеет один этаж, такой фундамент громоздок и нерентабелен. Потому его используют, если в здании планируется подвальный этаж или несколько этажей. Для одноэтажного здания наиболее приемлемым является малозаглубленный вариант фундамента.
  Глубина у него небольшая, а сооружение легче, чем углубленный вид. Дом из пеноблоков на этой основе может быть построен на твердом непучинистом грунте. Работа проводится на глубине 0,6 м.
• Свайное основание. Оно годится, если дом строится на неустойчивых почвах или при постройке пеноблочного домостроения на крутом склоне. Данная фундаментная конструкция создает устойчивость постройке.
• Столбчатый. Он более приемлем для небольших домостроений на суглинках или иных схожих грунтах. Столбы заливают прямо в подготовленные для них заранее ямы. Для усиления крепости используют арматуру в форме каркаса. Столбы располагают на расстоянии полтора метров один от другого.
• Плитный фундамент. Его можно строить на почвах любого типа, кроме суглинков. На таких почвах монолитная фундаментная плита будет двигаться вместе с грунтом, а дом будет цел. Для пеноблочных зданий монолитные плиты тоже могут стать достойным фундаментным вариантом.

Расчёт нагрузочных характеристик

Допустимая нагрузка в зависимости от грунта

Выбирая основу для дома, нужно провести полный расчет всех нагрузок, которые она должен выдержать. Основной функцией фундамента является распределение нагрузки, создаваемой всем сооружением на грунт. Он создает защиту от появления трещин и иных деформаций. Потому перед началом строительства нужен тщательный расчёт всех показателей основания дома. Этот расчет включает в себя следующие моменты:

• планировка домостроения;
• масса и размеры дома из пеноблоков;
• рельеф участка;
• уровень расположения грунтовых вод;
• климатические особенности;
• материал, из которого сделаны стены дома;
• несущие способности грунта, на котором строится дом;
• углов кровли.

Нужно провести геообследование места застройки. Рассчитать нагрузки, создаваемые конструкцией здания на фундаментные основы. После этого следует выбрать вид фундаментного основания и выбрать материал, из которого он будет изготовлен. Не менее важно правильно выбрать глубину, на которую будет заложена фундаментальная основа.

Расчёт фундамента на прочность

Иногда возникает ситуация, когда некоторые расчеты произвести невозможно. Тогда в расчёты закладывают более высокие прочностные качества фундамента, чем следует. Например, при расчете свайного фундамента берут большее число свай.

От того, насколько грамотно возведён фундамент, зависит «продолжительность жизни» здания.  Именно это служит причиной, что лучше эти расчеты заказать специалистам. Ибо формула расчетов очень сложная, и нужно хорошее знание математики, чтобы расчеты были выполнены четко и качественно. Расчет выполняется по формуле:

S=Y nF/YcRo, где

• S – площадь основания;
• F – суммарный вес дома;
• Ro – сопротивления грунта;
• Yn – коэффициент надежности;
• Yc – дополнительный коэффициент условий.

Значение сопротивления грунта колеблется от 1 – на пластичной глине, до 1,3 – на песке. Коэффициент надежности принимается чаще всего за 1,2.

Пример расчетов

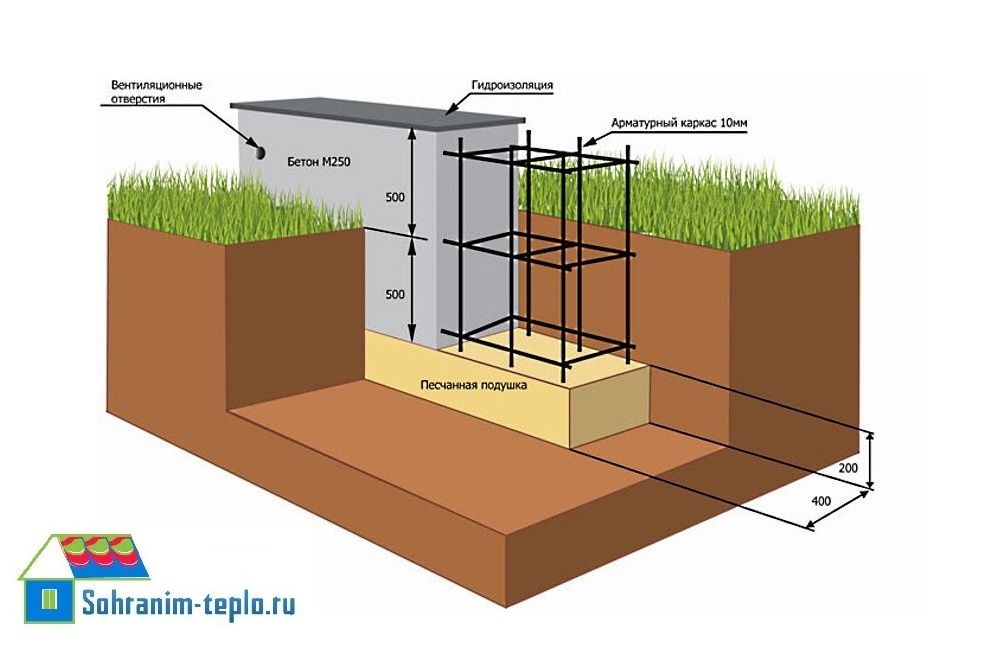

Один из вариантов обустройства фундамента

Допустим, периметр здания 6х6 м, высота 6 м, толщина стен 0,4 м, марка Д600 = 24 м. п.х6х0,4х600=34560 кгс. Вес рассчитывается как плотность пенобетона, умноженная на объем стен.

Площадь кровли рассчитывается так: удвоенная длина ската, умноженная на длину карниза, равна 6/2, тогда 3/cos45^{=4.29 м. Т.о. площадь кровли = 2х4,29=8,58х12 ~103 м 2, вес 1 м2 материала примерно равен от 40-80 кг. Вес кровли со снегом равен 103х70= 7210 кг. Вес кровли получится равен: 4124+7210+900+1500=13730 кг.}

К массе стен и кровли прибавляется вес внутренней отделки, мебели, людей: получится еще 34 000 кг.

Получим S= 1,2х(34000+13730+34560)/1,2х600 =137,15 кг/м.

Многие считают, что фундамент для пеноблокового дома должен быть легче, чем для кирпичного строения. Но расчет фундамента обязательно учтет влияние всех внешних факторов, влияющих на строение.

Есть строители, считающие, что фундамент для пеноблокового дома лучше возводить из пеноблоков же или из пенобетона. Для этого необходимо песок утрамбовать до твердости дорожного покрытия. После этого устанавливается арматура, и заливается пенобетон.

Глубина фундамента для дома из пеноблоков: одноэтажного, двухэтажного

Возведение одноэтажного строения

Строительство частного дома начинают проверкой грунта, а только затем производят закладку основания. Сначала определяют тип несущей поверхности, просчитывают глубину закладки самого фундамента, только потом возводят стены. Экономить на таких мероприятиях не имеет смысла.

С появлением прочных, лёгких, а главное тёплых материалов, для быстрого возведения стен, расходы на возведение оснований заметно сократились. К ним относятся: газобетонные, газосиликатные, пенобетонные и керамзитобетонные блоки. Хороший выбор, если есть необходимость облегчить конструкцию дома, сделать его тёплым, а на работах появилась возможность сэкономить. Кирпичный дом положить гораздо дороже, чем дом из пеноблоков.

Как проверить грунт под фундамент самостоятельно

Проверка грунта по цвету

Бурение пробных скважин. Засверлив небольшую шахту 1−2 метра глубиной, вы сможете визуально определить некоторые качества грунта. Выкопать небольшой приямок тоже можно, определив этим залегание несущего слоя почвы, суглинка или глины. Но это всё относительно, в случае невозможности проведения анализа, проводят закладку усиленного фундамента, на сваях или бетонных столбах.

Прямые факторы, например, присутствие воды, частиц песка и камня, подскажут выбор и направление. Но необходимость сделать анализ они не отменяют.

Конечно в большинстве случаев строительства загородных домов, такой анализ мало кто проводит. Тогда рекомендуется разработка траншеи до плотного несущего слоя. Вот тут разберём точнее все этапы, как для одноэтажного дома, так и для двухэтажного.

Глубина закладки для одноэтажного строения

Обустроив несколько шахт, проверяем через 24 часа, нет ли в ней воды.

Если сухо, можно смотреть на какой глубине плотный грунт. При бурении со сменой слоя земли (определяем визуально) промеряйте рулеткой глубину. Отверстия делать лучше по всему периметру участка, составляя карту залегания несущего грунта.

Диаметр бура при проверке используйте 200−250 мм. Начертив предварительный эскиз, вы будете иметь представление, где и сколько необходимо копать. Учесть придётся ещё несколько важных факторов, уровень промерзания и глубину несущего слоя земли. Актуально это и для одноэтажного и двухэтажного дома из любого материала, не только из пеноблоков.

Уровень промерзания

В средней полосе промерзание земли не столь глубоко, примерно 1,5 метра. В северных районах всегда берут во внимание уровень промерзания, разработку ведут с учётом средней температуры за 3−4 года.

Просчитать всё можно по формуле.
От неё и будем исходить.

Разберём обозначения. Значение М, показывает среднемесячную температуру, взятую в нужной нам климатической зоне. Показатель D1 – это цифра глубины, а D0 – это коэффициент самого грунта.  Его пределы могут колебаться, от суглинков и глин 0,23 до скальных и обломочных пород 0,34. Закончив с просчетами, начнём сам процесс.

Земляные работы и уплотнение

Вариант устройства фундамента

При малой удалённости от города, разработку грунта проводят с помощью трактора. Дом из пеноблоков весит немного, поэтому траншею копают на глубину 1,3−1,4 метра с учётом подушки из щебня. Ширину для одноэтажного дома копаем 800 мм, оставляем пространство для утепления основы. Стандарт фундамента под небольшое здание из пеноблоков составляет 600 мм, по ширине. Сечение монолита составит 1200х600 мм, армирование арматурой проводить обязательно, оптимальная толщина прута 12 мм, как для поперечных, так и для продольных обвязок.

Уплотнение дна траншеи проводят виброплитами или бензиновыми трамбовками весом от 100 кг. Коэффициент должен соответствовать нормативной базе СНиП (строительные нормы и правила). Обычно его доводят до 1,85−2,15 по отношению к не трамбованному грунту. В замуленых, илистых или глинистых почвах при проведении трамбовки, устраивают подушку из песка толщиной 200−250 мм, уплотняя её поэтапно.

Совет: При слабой несущей способности грунтов, по дну траншеи загоняют сваи на расстоянии 3 метра друг от друга. Диаметр труб при этом выбирают не меньше 89 мм, длиной в 2,5−3,0 метра. Эти меры не дадут просесть основанию под нагрузкой одноэтажного дома.

Глубина закладки для двухэтажного строения

Эскиз оптимальной глубины

Такая постройка дома из пеноблоков требует усиленного фундамента и тщательной подготовки подушки.

Разработка котлована глубиной минимум 2 метра, неизбежна, так как вес одного блока 24 кг, а понадобиться не менее 800 блоков для постройки среднего дома, площадью в 100 м², один этаж.

Плюс вес полов, плит перекрытия, кровли, окон, отделки внутри и снаружи здания. Подготовку из бетона под фундамент делать необходимо, распределить равномерно нагрузку по всей площади касания фундамента с несущей поверхностью земли.

Подготовка котлована и несущей подушки под двухэтажный дом

Подготовка котлована для двухэтажного строения

Разработав котлован под фундамент, дно промеряют с помощью нивелира и делают зачистку края и площадки от осыпающегося грунта. Затем производят разметку под несущую бетонную подушку. Ширина такой бетонной подготовки 100−1200 мм, при толщине 150−250 мм. На неё можно монтировать как монолитный фундамент, так и блочный. Готовят опалубки согласно схеме, устанавливают их по периметру, применив арматуру как упоры, попросту забив их в землю.

Армирование делают в один ярус, арматурой класса А 1−3. Ячейка сетки имеет размер 200х200 мм, стыки вяжут проволокой. Глубина закладки несущего пояса не менее 1,8−2,2 метра для средне пучинистых грунтов 2 типа. Что важно при закладке − сделать под основанием подушку из щебня. Толщина подушки для двухэтажного дома должна быть не менее 120 мм. Щебень укладывают уже на утрамбованный грунт. Затем обустраивают меры по отводу воды или прокладывают гидроизоляционный материал. В случае заморозки строительства на зимний период, в самой нижней точке котлована копают приямок для сбора воды. Размер зумпфа (ливнёвой ямы) должен быть не менее 6 кубических метров.

Закладка основания

Закладка основания

Глубина закладки бетонного основания для дома из пеноблоков, играет важную роль. Вся система несущих бетонных конструкций имеет немалый вес. Монолитное литьё (каркас) будущего дома, изготавливают из бетона класса В-26.

Основной вес двухэтажного дома приходиться на монолит. Вся нагрузка приходится на монолитный каркас и ростверк. Стены являются самонесущими конструкциями, попросту пенобетон закладывают в проемы. Поэтому оптимальной глубиной закладки для дома из пеноблоков, в нормальных грунтах будет минус 2200 мм от нулевой отметки проекта. Но это для средней полосы. В каждом случае глубина будет разной, при строительстве двухэтажной постройки, нужна опора с устройством специальных несущих столбов или подушек (стаканов).

Вывод

Для точного просчёта и оптимизации затрат на возведение монолитного дома, желательно пригласить специалистов проектного бюро. Специалисты проведут доскональные просчеты для любого дома и не только из пеноблоков, чётко организуют авторский надзор при строительстве, и введут объект в эксплуатацию. Избавив вас от ошибок и ненужных растрат на переделки.

расчет толщины бетона для дома из газобетона

Эскиз с указанием толщины плитного фундамента

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты

Схема с указанием толщины всех слоев плитного фундамента

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

• материал будущего здания, это может быть дерево, кирпич или газобетон;
• расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
• расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
• толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента

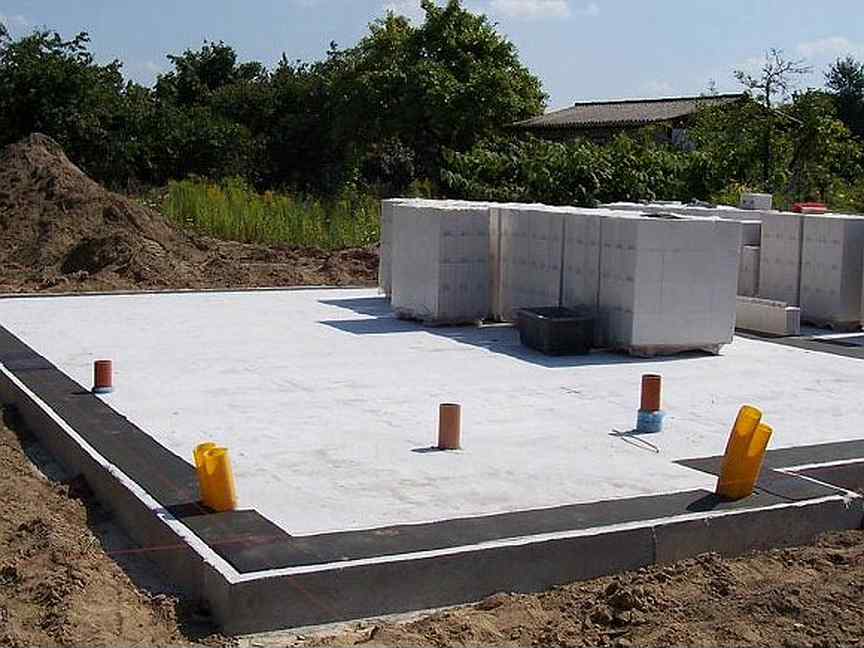

Толщина готового плитного основания под здание

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.

Перед началом расчетов нужно дополнительно получить следующие данные:

1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
3. Площадь поверхностей, которые прямо контактируют с грунтом.
4. Количество строительных материалов
5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

• состояние и структура грунта;
• степень промерзания почвы;
• пучение почв и сезонные подвижки;
• влажность почвы и высота залегания грунтовых горизонтов;
• материал дома и суммарная масса здания;
• размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента

Эскиз оптимальной толщины плиты фундамента

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

1. Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Онлайн калькулятор расчета количества пенобетонных блоков

Информация по назначению калькулятора

Онлайн калькулятор пеноблоков предназначен для расчета количества и параметров пенобетонных блоков для возведения стен жилых домов и нежилых помещений, а так же других сооружений, с учетом фронтонов, оконных и дверных проемов. Расчет количества сопутствующих материалов, таких как количество песчанно-цементного раствора, кладочной сетки и стоимости материалов.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Пенобетонные блоки являются одним из видов ячеистого бетона, в состав которых помимо воды, цемента и песка входит химический пенообразователь. Именно благодаря пенообразователю, данный материал получается легким и имеет достаточную прочность для препятствия внешним нагрузкам. Сама структура бетона, так же как и в газоблоках, ячеистая, содержащая множество замкнутых воздушных пор, которые равномерно распределены по всему объему.

Пенобетон достаточно популярный строительный материал, и используется во всех основных видах строительства, таких как:

1. Блочное возведение стен
2. Монолитная заливка
3. Использование в качестве тепло- и звукоизоляционного материала

Прочность такого бетона зависит от его плотности, чем выше плотность, тем выше прочность. Но данное правило работает только при соблюдении всех норм в процессе производства. Именно от вида производства зависит качество материала. Производственный процесс является достаточно простым, из-за чего данный материал получил высокую известность и популярность даже в мало населенных пунктах. Но в данном случае это явилось большим минусом, так как возможность производства в «гаражных» условиях, самым наихудшим образом отражается на качестве.

На крупных предприятиях используются специальные пеногенераторы и автоклавные камеры высокого давления, в которых пенобетон набирает свою прочность, сохраняя равномерное распределение воздушных пор по всему объему. К сожалению, многие малые предприятия производят пенобетонные блоки без таких камер, а так же пренебрегают многими другими правилами (не точный расчет сырья, малое количество цемента, дешевые пенообразователи, нарушение режимов сушки, самодельное оборудование). В связи с этим получаемый бетон имеет явно неравномерную плотность, из-за чего не соответствует принятым стандартам и заявленным характеристикам. Со временем такие пеноблоки дают трещины различного размера, расслаиваются и крошатся.

Попытки экономии на строительных материалах приводят к частичному (а иногда и полному) разрушению целостности строения уже через несколько лет.

Механическая же прочность пенобетона, из-за своей пористой структуры, достаточно мала по сравнению с обычным бетоном. В связи с этим применение этого материала возможно только в стенах, не несущих существенных нагрузок. А так же обязательное наличие армирующих поясов над верхними рядами, при устройстве даже деревянных перекрытий.

Несмотря на это, пенобетон обладает рядом существенных преимуществ, по сравнению со многими другими видами тяжелых бетонов:

• Низкая теплопроводность
– но при условии сухого состояния.
• Низкий объемный вес
– существенно снижающий трудозатраты, а так же возможность использования более упрощенных фундаментов.
• Легкость механической обработки
– нет необходимости в специальном оборудовании для распиливания и сверления.

Приобретайте пеноблоки только на крупных предприятиях, имеющих полных цикл производства, соответствующий всем нормам, а так же имеющих сертификаты соответствия ГОСТу.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи.

Общие сведения по результатам расчетов

• Периметр строения
— Общая длина всех стен учтенных в расчетах.
• Общая площадь кладки
— Площадь внешней стороны стен. Соответствует площади необходимого утеплителя, если такой предусмотрен проектом.
• Толщина стены
— Толщина готовой стены с учетом толщины растворного шва. Может незначительно отличаться от конечного результата в зависимости от вида кладки.
• Количество блоков
— Общее количество блоков необходимое для постройки стен по заданным параметрам
• Общий вес блоков
— Вес без учета раствора и кладочной сетки. Так же как и общий объем, необходим для выбора варианта доставки.
• Кол-во раствора на всю кладку
— Объем строительного раствора, необходимый для кладки всех блоков. Объемный вес раствора может отличаться в зависимости от соотношения компонентов и введенных добавок.
• Кол-во рядов с учетом швов
— Зависит от высоты стен, размеров применяемого материала и толщины кладочного раствора. Без учета фронтонов.
• Кол-во кладочной сетки
— Необходимое количество кладочной сетки в метрах. Применяется для армирования кладки, увеличивая монолитность и общую прочность конструкции. Обратите внимание на количество армированных рядов, по умолчанию указано армирование каждого ряда.
• Примерный вес готовых стен
— Вес готовых стен с учетом всех строительных блоков, раствора и кладочной сетки, но без учета веса утеплителя и облицовки.
• Нагрузка на фундамент от стен
— Нагрузка без учета веса кровли и перекрытий. Данный параметр необходим для выбора прочностных характеристик фундамента.

Что бы произвести расчет блоков для перегородок, необходимо начать новый расчет и указать длину только всех перегородок, толщину стен в пол блока, а так же другие необходимые параметры.

Глубина ленточного фундамента для дома из пеноблоков

Какой фундамент выбрать под пеноблоки.

Глубина ленточного фундамента для одноэтажного дома.

Типы фундаментов для пеноблоков.

Утяжеленный фундамент для возведения здания из пеноблоков приведет к лишним расходам, которые себя не оправдают. Поэтому уже на начальном этапе строительства дома из такого материала выгода довольно очевидна. Самыми подходящими для пеноблоков считаются три типа фундаментов: ленточный, столбчатый и плитный.

Каждый вид применяется в зависимости от структуры грунта, значения его пучинистости, глубины залегания подземных вод. Например, если грунтовые воды располагаются на глубине трех метров и более, для дома из пеноблоков подойдет мелкозаглубленный ленточный фундамент. Его отличие в том, что траншеи для такого фундамента уходят вглубь земли на расстояние в 50 см, поэтому выкопать такие ямы под силу и одному человеку.

Ленточный фундамент.

Траншеи глубиной 50 см располагаются по всему периметру дома и под планирумыми несущими стенами. Основание фундамента нужно сделать шире самих стен на 100 мм, на дне должна быть уложена подушка из песка и щебня в 2 слоя, толщина каждого из которых равняется примерно 10 см. Затем устанавливается опалубка и происходит укладка двухслойного арматурного каркаса. Для него подойдут металлические прутья диаметром 10 мм. Заливка бетона выполняется за один раз сразу же во все траншеи. Для предотвращения быстрого засыхания бетона летом его поверхность поливают водой и накрывают пленкой после начала схватывания. Застывание фундамента продолжается в течение месяца со дня заливки. При строительстве на участке с высоким уровнем залегания грунтовых вод фундамент защищают гидроизоляционным материалом.

Столбчатый фундамент.

Столбчатый фундамент для пеноблочного дома применяется на слабом грунте, преимущественно состоящим из торфа, глины или суглинка. Также такой тип основания для дома используется на пучинистом грунте с глубиной промерзания от 1,5 м. Столбы для такого типа фундамента производятся из железобетона. Они обязательно должны располагаться под несущими стенами, углами фасадов и под другими местами с большой нагрузкой.

Глубина расположения железобетонных столбов равна глубине промерзания почвы, однако она не может быть меньше 1 метра. Расстояние между столбами варьируется в пределах от 1,5 до 2 м. Если планируемый дом состоит из трех этажей, такой тип фундамента под пеноблоки обычно укрепляют с помощью железобетонного ростверка. Опалубка в столбчатом основании имеет днище, поддерживаемое специальными подпорками, которые установлены в земле. Каркас из арматуры присоединяется к монтажным петлям столбов посредством специальной вязальной проволоки. Используется бетон марки М200 и прутья диаметром 8 мм.

Плитный фундамент.

Плитный фундамент под возведение пеноблочного устраивается на любых типах грунта за исключением глины. Такой тип фундамента называют плавающим из-за его способности передвигаться вместе с грунтом, не давая стенам дома разрушаться. При возведении плавающего основания для пеноблоков под всей поверхностью дома выкапывается котлован в 60 см. Из всей глубины котлована 40 см отведено под подушку из песка и щебня, толщина слоев которых равна 25 и 15 см соответственно. После этого производится гидроизоляция и устанавливается каркас. Он содержит два слоя арматуры диаметром 8 мм и с шагом в 25 см между прутьями. Такой фундамент обладает большой прочностью из-за жесткого армирования.

Изложенная выше информация о типах фундаментов дает краткое представление об их характеристиках, что позволяет сделать оптимальный выбор вида фундамента, учитывая структуру местного грунта, количества этажей и размера самого дома из пеноблоков.

Существуют и другие виды оснований, однако они используются для более тяжелых материалов. Как правило, в частном строительстве оптимальным считается возведение именно ленточного мелкозаглубленного фундамента для пеноблочного дома. Одно из его достоинств заключается в возможности построить подвал.

Проверка грунта и глубины для закладки фундамента одноэтажного и двухэтажного дома из пеноблоков.

Строительство частного дома начинают проверкой грунта, а только затем производят закладку основания. Сначала определяют тип несущей поверхности, просчитывают глубину закладки самого фундамента, только потом возводят стены. Экономить на таких мероприятиях не имеет смысла.

С появлением прочных, лёгких, а главное тёплых материалов, для быстрого возведения стен, расходы на возведение оснований заметно сократились. К ним относятся: газобетонные, газосиликатные, пенобетонные и керамзитобетонные блоки. Хороший выбор, если есть необходимость облегчить конструкцию дома, сделать его тёплым, а на работах появилась возможность сэкономить. Кирпичный дом положить гораздо дороже, чем дом из пеноблоков.

Как проверить грунт под фундамент самостоятельно.

Проверка глубины фундамента для дома из пеноблоков.

Проверка грунта по цвету.

Бурение пробных скважин. Засверлив небольшую шахту 1−2 метра глубиной, вы сможете визуально определить некоторые качества грунта. Выкопать небольшой приямок тоже можно, определив этим залегание несущего слоя почвы, суглинка или глины. Но это всё относительно, в случае невозможности проведения анализа, проводят закладку усиленного фундамента, на сваях или бетонных столбах.

Прямые факторы, например, присутствие воды, частиц песка и камня, подскажут выбор и направление. Но необходимость сделать анализ они не отменяют.

Конечно в большинстве случаев строительства загородных домов, такой анализ мало кто проводит. Тогда рекомендуется разработка траншеи до плотного несущего слоя. Вот тут разберём точнее все этапы, как для одноэтажного дома, так и для двухэтажного.

Глубина закладки для одноэтажного строения.

Обустроив несколько шахт, проверяем через 24 часа, нет ли в ней воды. Если сухо, можно смотреть на какой глубине плотный грунт. При бурении со сменой слоя земли (определяем визуально) промеряйте рулеткой глубину. Отверстия делать лучше по всему периметру участка, составляя карту залегания несущего грунта.

Диаметр бура при проверке используйте 200−250 мм. Начертив предварительный эскиз, вы будете иметь представление, где и сколько необходимо копать. Учесть придётся ещё несколько важных факторов, уровень промерзания и глубину несущего слоя земли. Актуально это и для одноэтажного и двухэтажного дома из любого материала, не только из пеноблоков.

Уровень промерзания.

В средней полосе промерзание земли не столь глубоко, примерно 1,5 метра. В северных районах всегда берут во внимание уровень промерзания, разработку ведут с учётом средней температуры за 3−4 года. Просчитать всё можно по формуле.
От неё и будем исходить.

Разберём обозначения. Значение М, показывает среднемесячную температуру, взятую в нужной нам климатической зоне. Показатель D1 – это цифра глубины, а D0 – это коэффициент самого грунта. Его пределы могут колебаться, от суглинков и глин 0,23 до скальных и обломочных пород 0,34. Закончив с просчетами, начнём сам процесс.

Земляные работы и уплотнение.

Какая глубина ленточного фундамента для одноэтажного дома.

Вариант устройства фундамента.

При малой удалённости от города, разработку грунта проводят с помощью трактора. Дом из пеноблоков весит немного, поэтому траншею копают на глубину 1,3−1,4 метра с учётом подушки из щебня. Ширину для одноэтажного дома копаем 800 мм, оставляем пространство для утепления основы. Стандарт фундамента под небольшое здание из пеноблоков составляет 600 мм, по ширине. Сечение монолита составит 1200×600 мм, армирование арматурой проводить обязательно, оптимальная толщина прута 12 мм, как для поперечных, так и для продольных обвязок.

Уплотнение дна траншеи проводят виброплитами или бензиновыми трамбовками весом от 100 кг. Коэффициент должен соответствовать нормативной базе СНиП (строительные нормы и правила). Обычно его доводят до 1,85−2,15 по отношению к не трамбованному грунту. В замуленых, илистых или глинистых почвах при проведении трамбовки, устраивают подушку из песка толщиной 200−250 мм, уплотняя её поэтапно.

Совет: При слабой несущей способности грунтов, по дну траншеи загоняют сваи на расстоянии 3 метра друг от друга. Диаметр труб при этом выбирают не меньше 89 мм, длиной в 2,5−3,0 метра. Эти меры не дадут просесть основанию под нагрузкой одноэтажного дома.

Глубина закладки для двухэтажного строения.

Какая глубина ленточного фундамента для двухэтажного дома.

Эскиз оптимальной глубины.

Такая постройка дома из пеноблоков требует усиленного фундамента и тщательной подготовки подушки.

Разработка котлована глубиной минимум 2 метра, неизбежна, так как вес одного блока 24 кг, а понадобиться не менее 800 блоков для постройки среднего дома, площадью в 100 м², один этаж.

Плюс вес полов, плит перекрытия, кровли, окон, отделки внутри и снаружи здания. Подготовку из бетона под фундамент делать необходимо, распределить равномерно нагрузку по всей площади касания фундамента с несущей поверхностью земли.

Подготовка котлована и несущей подушки под двухэтажный дом.

Фундамент ленточный глубина под дом.

Подготовка котлована для двухэтажного строения.

Разработав котлован под фундамент, дно промеряют с помощью нивелира и делают зачистку края и площадки от осыпающегося грунта. Затем производят разметку под несущую бетонную подушку. Ширина такой бетонной подготовки 100−1200 мм, при толщине 150−250 мм. На неё можно монтировать как монолитный фундамент, так и блочный. Готовят опалубки согласно схеме, устанавливают их по периметру, применив арматуру как упоры, попросту забив их в землю.

Армирование делают в один ярус, арматурой класса А 1−3. Ячейка сетки имеет размер 200×200 мм, стыки вяжут проволокой. Глубина закладки несущего пояса не менее 1,8−2,2 метра для средне пучинистых грунтов 2 типа. Что важно при закладке − сделать под основанием подушку из щебня. Толщина подушки для двухэтажного дома должна быть не менее 120 мм. Щебень укладывают уже на утрамбованный грунт. Затем обустраивают меры по отводу воды или прокладывают гидроизоляционный материал. В случае заморозки строительства на зимний период, в самой нижней точке котлована копают приямок для сбора воды. Размер зумпфа (ливнёвой ямы) должен быть не менее 6 кубических метров.

Закладка основания.

Ленточный фундамент глубина для дома.

Глубина закладки бетонного основания для дома из пеноблоков, играет важную роль. Вся система несущих бетонных конструкций имеет немалый вес. Монолитное литьё (каркас) будущего дома, изготавливают из бетона класса В-26.

Основной вес двухэтажного дома приходиться на монолит. Вся нагрузка приходится на монолитный каркас и ростверк. Стены являются самонесущими конструкциями, попросту пенобетон закладывают в проемы. Поэтому оптимальной глубиной закладки для дома из пеноблоков, в нормальных грунтах будет минус 2200 мм от нулевой отметки проекта. Но это для средней полосы. В каждом случае глубина будет разной, при строительстве двухэтажной постройки, нужна опора с устройством специальных несущих столбов или подушек (стаканов).

Для точного просчёта и оптимизации затрат на возведение монолитного дома, желательно пригласить специалистов проектного бюро. Специалисты проведут доскональные просчеты для любого дома и не только из пеноблоков, чётко организуют авторский надзор при строительстве, и введут объект в эксплуатацию. Избавив вас от ошибок и ненужных растрат на переделки.

Определяем глубину закладки основания для двухэтажного пенобетонного дома.

Дом из пеноблоков имеет много преимуществ, этот стройматериал мало весит, хорошо сохраняет тепло, обеспечивает комфортный микроклимат, без проблем укладывается и обрабатывается. При подборе типа постройки предпочтение отдается двухэтажным, такое исполнение дает больше полезной площади при ограниченной величине участка. Строить здания выше из пеноблоков не позволяет низкая устойчивость на разрывные нагрузки, неоправданно возрастают затраты на армирование стен для укладки перекрытий. Требования к фундаменту дома неоднозначные, с одной стороны малый вес пенобетона позволяет выбрать самый простой вариант, с другой – для исключения риска растрескивания блоков основание должно быть максимально надежным и устойчивым.

Какой фундамент нужен для дома из пеноблоков

Строительство жилых домов из газосиликатных блоков обрело чрезвычайно большую популярность. Мало того, прослеживается устойчивая тенденция роста количества хозяев участков, отдающих предпочтение именно этому материалу. В принципе, это и неудивительно – целый ряд уникальных качеств пористых бетонов и значительно облегчает выполнение строительных работ, и уменьшает общие затраты, и изначально придает стенам жилья весьма неплохие термоизоляционные характеристики.

Какой фундамент нужен для дома из пеноблоков

Если намечается возведения дома, и предполагается использовать именно блоки из пористого бетона в качестве материала для несущих стен, то это обязательно учитывается еще на стадии предварительного планирования. Особенности газосиликата «накладывают отпечаток» на практически все этапы строительства. Не является исключением и фундамент – здесь тоже придётся учитывать ряд нюансов. Этот вопрос мы сегодня и рассмотрим — выясним, какой фундамент нужен для дома из пеноблоков.

Особенности домов из пеноблоков, и как они отражаются на конструкции фундамента

Прежде чем перейти к рассмотрению вопросов, касающихся непосредственно фундаментов, будет разумным вспомнить, какие особенности присущи дому из пеноблоков. Дело в том, что многие из них напрямую отражаются и на специфику основания для возведения стен.

Итак, пеноблоки получают по особой технологии, и в итоге они представляют собой пористую ячеистую структуру бетона, что и предопределяет их характеристики. Существует несколько материалов со сходными качествами – это пенобетон и газобетон. При всей своей схожести, есть у них и определенные различия. Впрочем, на конструкции именно фундамента эта разница особо не сказывается, поэтому в дальнейшем всё то что будет сказано, хоть и станет использоваться одно определение – «пеноблоки», но практически в полной мере касается и блоков из газобетона.

Различия между пенобетонными (слева) и газобетонными блоками есть, и немалые. Но с точки зрения выбора фундамента, эта разница особо не сказывается.

К достоинствам строительства из пеноблоков можно отнести следующее:

• Возведение стен осуществляется очень быстро. Этому способствуют довольно крупные размеры стандартных блоков и их выверенная геометрия (безусловно, если речь идет о качественном сертифицированном материале).

Приноровившись, кладку стены из пеноблоков можно выполнять даже самостоятельно, в одиночку, и достаточно быстро

• Плотность материала, то есть масса блоков невелика, что облегчает и транспортировку, и проведение кладочных работ.
• Опять же о плотности – благодаря ей, стены из газосиликата не оказывают слишком высокой нагрузки на основание (фундамент). То есть, если сравнивать сходные по планировке дома из, например, кирпича и пеноблоков, то для второго можно использовать более простой и дешевый фундамент с меньшей несущей способностью.
• Газосиликатные блоки обладают очень весомыми показателями термоизоляции. То есть последующие затраты на систему утепления здания будут существенно ниже. Так, 250 миллиметров пенобетона обладают примерно таким же сопротивлением теплопередаче, как 650 мм кирпичной кладки.

Благодаря приличным термоизоляционным качествам, стены можно делать тоньше. А это также сказывается на нагрузке, оказываемой на фундамент.

• Очень неплохо справляются пенобетонные стены и с поглощением уличного шума.
• Пористость материала не препятствует свободному воздухообмену через стены. А это – предпосылка с созданию максимально комфортного для людей микроклимата в доме.
• Стоимость пеноблоков можно отнести к разряду вполне доступных. Наряду с другими перечисленными положительными особенностями, это серьезно удешевляет все строительство (и при этом не забываем про возможность использования более «легкого» фундамента).

Цены на пеноблоки

пеноблок

Однако, есть у материала и весьма существенные недостатки:

• Пеноблоки нельзя отнести к разряду прочных материалов. Если с нагрузкой на сжатие еще все обстоит довольно благополучно (в определенных пределах, безусловно), то приложение сил на излом становится для блоков губительным. То есть даже весьма незначительная деформация основания с большой долей вероятности приведет к появлению и расширению трещин на стене.

Пенобетонным блокам категорически «противопоказаны» нагрузки на излом. Это вполне может привести к появлению широких сквозных трещин на стенах дома.

• Пористый бетон весьма активно впитывает влагу. Сырые стены – это уже само по себе нехорошо. Но главная беда в том, что замерзание воды при наступлении морозов способствует быстрой эрозии материала. Блоки теряют прочность (и так, скажем, не выдающуюся), и поверхность начинает крошиться.

Вот к таким последствиям может привести переувлажнение пенобетона с последующей морозной эрозией

Стены, возведенные из пеноблоков, нельзя оставлять надолго без защиты от влаги. А цокольную часть фундамента необходимо поднять над уровнем грунта не менее, чем на 400÷500 мм. По крайней мере, это в определенной мере предохранит нижнюю часть стены от обильного попадания брызг во время дождя и от снежных сугробов.

Какие критерии учитываются при выборе фундамента для дома из пеноблоков

Сразу сделаем важное замечание. Строительство любого жилого дома, независимо от того, какие материалы будут для этого использоваться, должно базироваться на хорошо продуманном, всесторонне рассчитанном и профессионально составленном проекте. Поэтому все советы, приведённые в настоящей публикации, все примеры проведения расчетов — носят лишь рекомендательный характер. Они неплохо подойдут для предварительного планирования, когда владельцы участка проводят первые «наметки». То есть, какой дом они желают получить, каков при этом будет масштаб предстоящих работ, и в какую примерно сумму это им обойдется.

Итак, при выборе типа фундамента под здание из пеноблоков (как, впрочем, и любого другого) необходимо принимать в расчет следующие факторы.

• Параметры будущего дома – необходимо хотя бы «в первом приближении» знать, какую нагрузку он будет оказывать на грунт.
• Особенности участка под застройку – в частности, его рельефность.
• Состояние грунтов на участке строительства – их общая характеристика, глубина зимнего промерзания, наличие и расположение водоносных горизонтов.
• Допустимые сроки строительства – по этому параметру фундаменты могут очень значительно различаться.
• Финансовая сторона вопроса – здесь тоже разница может быть весьма впечатляющей.

Разберём некоторые основные критерии подробнее.

Какую нагрузку здание будет оказывать на грунт

Вполне понятно, что хозяева участка под застройку уже имеют общие наметки своего будущего дома. Имеется в виду его размеры в плане, этажность, примерное расположение комнат, окон и дверей, тип конструкции крыши и кровельного покрытия и т.п. Наличие таких первоначальных «набросков» позволяет в достаточной степени точности подсчитать массивность будущего строения. А это потребуется для того, чтобы определиться и с типом, и с некоторыми специфическими особенностями фундаментной основы под него.

Для подсчета необходимо учесть общую площадь (за вычетом оконных и дверных проемов) и толщину стен, плотность материала, из которого они возводятся. В расчет принимается тип, толщина и площадь перекрытий. В зависимости от того, какая выбрана конструкция крыши, учитывается и ее массивность, а также возможное снеговое давление, характерное для региона строительства.

Дом не будет стоять пустым, то есть делаются обязательные поправки на массу всей домашней утвари, на динамические нагрузки, создаваемые наличием и перемещением людей.

Чтобы упростить нашему читателю задачу, ниже размещен калькулятор, с помощью которого провести примерный расчет будет гораздо легче. Ниже, под калькулятором, даны некоторые пояснения по работе с программой.

Калькулятор расчета нагрузки, оказываемой зданием на грунт

Перейти к расчётам



Укажите запрашиваемые значения и нажмите «Рассчитать суммарную нагрузку на фундамент»

СТЕНЫ ДОМА
Площадь стен указывается суммарно, при желании — можно с вычетом оконных и дверных проемов.
(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Стены, тип №1

Материал стен

пеноблоки D600 толщина 200 ммпеноблоки D600 толщина 300 ммпеноблоки D600 толщина 400 ммпеноблоки D800 толщина 200 ммпеноблоки D800 толщина 300 ммпеноблоки D800 толщина 400 ммпеноблоки D1000 толщина 200 ммпеноблоки D1000 толщина 300 ммпеноблоки D1000 толщина 400 мм

Площадь стен, м²



Стены, тип №2

Материал стен

пеноблоки D400 толщина 100 ммпеноблоки D400 толщина 200 ммпеноблоки D600 толщина 100 ммпеноблоки D600 толщина 200 ммкирпичная кладка в полкирпича (120 ммм)каркасная стена с утеплителем (150 мм)каркасная перегородка из гипсокартона

Площадь стен, м²

ПЕРЕКРЫТИЯ
Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади
(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Перекрытие, тип №1 (межэтажное)

Тип перекрытия

— перекрытие межэтажное или цокольное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²



Перекрытие, тип №2 (чердачное)

Тип перекрытия

— перекрытие чердачное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²

СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ
При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.
Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов

Общая площадь кровли, м²

Тип кровли

— листовая сталь, профнастил, металлочерепица- мягкая полимер-битумная кровля в два слоя- абесто-цементный шифер- керамическая черепица

Укажите зону, в соответствии с картой-схемой

IIIIIIIVVVIVII

РОСТВЕРК
Если для обвязки свайного или столбчатого фундамента используется ростверк из металлопроката или железобетона, стоит принять и его в расчет.
Для ленточного или плитного фундамента этот пункт опускается (в значении длины ростверка по умолчанию оставляется 0).

Длина ростверка (учитывая внешний периметр и внутренние перемычки), метров

Материал ростверка:

• Итак, для расчета необходимо будет указать марку пеноблоков, из которых возводятся несущие стены, и их толщину. Площадь несущих стен указывается суммарно. Так, например, нередко приходится учитывать и фронтоны, если они является продолжением кладки стен. Для большей точности, при желании, можно вычесть из общей пощади оконные и дверные проемы.

Расчет площадей – это несложно!

В ходе проведения расчетов площади тех или иных архитектурных элементов здания придется определять не раз. Если в этом вопросе возникли сложности, то советуем обратиться к специальной статье нашего портала, полностью посвященной расчету площадей простых и сложных фигур.

• Так как несущие стены и внутренние перегородки могут значительно отличаться по толщине и по материалу изготовления, в калькуляторе предусмотрен ввод значений для двух типов стен. Если в этом нет необходимости, то можно просто во втором типе оставить значение площади по умолчанию равное «0».
• Следующим пунктом идут перекрытия. Необходимо выбрать тип и указать его площадь. При желании можно вычесть из неё проемы для межэтажных переходов, если они имеются.

По аналогии со стенами, предусматривается возможность внесения двух вариантов перекрытий. Больше не рассматривается по той причине, что, как правило, дома из пеноблоков не делают более чем в два этажа.

Расчет массивности перекрытий дома одновременно учитывает и эксплуатационные нагрузки на них – все необходимые поправки уже внесены в программу калькулятора.

• Далее – нагрузки от конструкции крыши. Во-первых, это масса стропильной системы и кровельного покрытия с термоизоляцией. Усредненные данные удельного веса различных покрытий (с учётом стропильной системы, обрешётки и других элементов «кровельного пирога») уже занесены в базу данных калькулятора. Необходимо лишь указать площадь кровли и тип покрытия.
• Кроме того, нельзя пренебрегать снеговой нагрузкой – во многих регионах она весьма значительна. Чтобы учесть этот параметр, необходимо указать свою зону по уровню снеговой нагрузки (можно определить по прилагаемой карте-схеме), и примерный угол крутизны кровли.

Карта-схема для определения своей зоны по степени снеговой нагрузки

• Если для возведения дома планируется использовать столбчатый или свайный фундамент, то имеет смысл учесть в расчете еще и массивность ростверка. Он для пенобетонных стен может быть монолитным железобетонным или же изготовленным из металлопроката. Для расчета необходимо указать в соответствующих полях общую длину ростверка (считая внешний периметр и перемычки под капитальными внутренними стенами) и его тип.

Для ленточного или плитного фундаментов данный пункт просто опускается. Для этого в поле указания длины ростверка просто оставляется значение по умолчанию, равное «0».

Полученное значение будет указано в килограммах и тоннах. Им будем оперировать в дальнейшем, когда станем «примерять» тот или иной тип фундамента под планируемый к постройке дом.

Состояние грунтов на участке

При выборе подходящего фундамента обязательно проводится тщательный анализ грунтов на участке строительства. Полагаться на соседей в таких вопросах – довольно опасно. Да, можно учесть опыт возведения и эксплуатации домов в непосредственной близости от своего участка. Но следует помнить, что даже незначительные, казалось бы, расстояния в пару десятков метров способны значительно изменить картину. А ошибки в таком деле могут стоить очень много.

Прежде всего, необходимо уточнить в местных проектных бюро, строительных компаниях или из других источников, какова точно глубина промерзания грунта. Этот показатель в обязательном порядке будет учитываться при выборе типа фундамента.

Цены на цемент

цемент

Такая карта дает примерное представление о глубине промерзания. Лучше все же этот параметр уточнить в местных строительных или проектных организациях.

Далее, необходимо взять пробы грунта, чтобы определить его несущую способность. Эти пробы должны быть получены до глубины хотя бы в два метра, чтобы предстала ясная картина. А если планируется строительство еще и цокольного (подвального) помещения, то, понятно, глубина проверки возрастает.

Самый точный вариант – заказать проведение профессиональных геологических изысканий. Стоит это немало, но зато полностью исключается вероятность ошибки. Такая разведка, помимо оценки грунта, покажет с большой точностью еще и расположение горизонтов грунтовых вод, что также имеет немалое значение.

Оптимальный вариант – проведение профессиональной геологической разведки на участке под строительство

Если воспользоваться такой услугой нет возможности, то придется самостоятельно бурить скважины на участке, как минимум две — три штуки, на глубину ниже уровня промерзания. Через каждые 200÷250 мм послойно анализируется тип грунта. Если появились признаки водоносного горизонта, то сразу же отмечается глубина его залегания.

Пробурить разведочную скважину можно и вручную или с использованием мотобура. Но при этом может просто не хватить познаний для точной оценки грунта, его плотности, пористости, степени влажности.

Для чего это делается? Во-первых, каждый грунт обладает собственной несущей способностью. То есть это та нагрузка, которая гарантированно не вызовет проседания грунта. Можно будет сравнить эту характеристику с удельной нагрузкой от планируемого здания, чтобы понять, возможен ли тот или иной тип фундамента в принципе. А во-вторых, кроме того, различные типы грунтов проявляют и разную склонность к морозному вспучиванию.

• Скальные, обломочные, гравелистые грунты относятся к категории наиболее устойчивых. Им не свойственно ни осаждение, ни морозное вспучивание, та как вода в них попросту не задерживается.

Скальный, обломочный грунт – успешно выдержит практически любую нагрузку

На таком основании волне можно применить любой тип фундамента, в том числе малозаглубленную ленту, монолитную плиту или столбы. Сваи отпадают сразу – в такой грунт их попросту не загонишь, да это и вовсе ни к чему.

Примерное сопротивление таких грунтов приведено в таблице:

Расчетные сопротивления крупнообломочных грунтов

Особенности грунта	Значение сопротивления кгс/см² (кПа)
Щебенистые и галечниковые грунты с песчаным заполнителем	6 (600)
— то же, с пылевато-глинистым заполнителем	4 (400) ÷ 4,5 (450) в зависимости от показатели текучести заполнителя
Гравийные (дресвяные) грунты с песчаным заполнителем	5 (500)
— то же, с пылевато-глинистым заполнителем	3,5 (350) ÷ 4 (400) в зависимости от показатели текучести заполнителя

• Песчаные грунты (с преобладанием более 50%, песка) тоже относятся к разряду устойчивых. Они позволяют использовать все типы фундаментов, если будет правильно оценена нагрузка от здания.

Песчаный грунт на расчетной глубине залегания фундамента – это очень неплохой вариант, позволяющий выбрать любой тип основания

В сухом состоянии такой грунт сыпучий, а увлажнение практически не приводит к какой-то существенной потере несущей способности. Вода в песчаном грунте застаиваться просто не может, то есть опасаться за морозное вспучивание – не следует. Исключение составляют песчаные пылеватые грунты – они способны насыщаться водой при близости водоносного горизонта.

Расчетные сопротивления песчаных грунтов

Особенности грунта	Значение сопротивления кгс/см² (кПа)
	плотные	средней плотности
Пески крупной фракции	6 (600)	5 (500)
Средней крупности	5 (500)	4 (400)
Мелкие пески:
— маловлажные	4 (400)	3 (300)
-влажные и водонасыщенные	3 (300)	2 (200)
Пылеватые пески:
— маловлажные	3 (300)	2,5 (250)
— влажные	2 (200)	1,5 (150)
— водонасыщенные	1,5 (150)	1 (100)

• Пылевато-глинистые грунты, к которым можно отнести супесь и суглинки. В супеси отмечается преобладание мелкого песка, в суглинках, понятно – глины. С ними уже проблем всегда побольше.

С одной стороны, несущая способность у них существенно ниже, и очень зависима от степени увлажнения грунта и его пористости. С другой стороны – в таких грунтах вода имеет свойство задерживаться, и при промерзании за счет расширения льда наблюдается явление вспучивания. Чтобы свести с минимуму его воздействие на основание здания, фундамент приходится заглублять ниже уровня промерзания грунта.

Цены на бетономешалку

бетономешалка

Супеси и в особенности суглинки – это «проблемные» грунты, что следует обязательно учитывать при выборе типа фундамента

Выбор типа фундамента здесь не столь очевиден – многое зависит от конкретных особенностей грунта, от глубины расположения водоносных горизонтов, от уровня промерзания. Однозначно исключаются только столбчатые фундаменты.

Расчетные сопротивления супесей и суглинков

Особенности грунта	Коэффициент пористости грунта	Значение сопротивления кгс/см² (кПа) при показателе текучести I
		I = 0	I = 1
Супеси	0. 5	3 (300)	3 (300)
	0.7	2,5 (250)	2 (200)
Суглинки	0.5	3 (300)	2,5 (250)
	0.7	2,5 (250)	1,8 (180)
	1	2 (200)	1 (100)

• Глинистые грунты, то есть или целиком состоящие из глины, или с совсем небольшими включениями из мелкого песка или камней. Можно также отнести к очень проблемным, требующим особого подхода.

Казалось бы, у плотной глины очень высокая несущая способность. Это действительно, на первый взгляд, так и есть. Но беда в том, что показатели сопротивления сильно зависимы от пористости и влажности глины, то есть очень неустойчивы. И надеяться на них можно только в том случае, если совершенно исключается контакт глинистого грунта с водой.

Почти что чистая глина – далеко не самый оптимальный вариант для фундамента.

Глина имеет свойство удерживать воду, разбухать, на таких грунтах явственнее всего выражены процессы морозного вспучивания. Приходится или заглублять ленту ниже уровня промерзания (а это становится очень дорого в исполнении), или рассматривать другие типы фундаментов.

Расчетные сопротивления глинистых грунтов

Особенности грунта	Коэффициент пористости грунта	Значение сопротивления кгс/см² (кПа) при показателе текучести I
		I = 0	I = 1
Глины	0.5	6 (600)	4 (400)
	0.6	5 (500)	3 (300)
	0.8	3 (300)	2 (200)
	1.1	2,5 (250)	1 (100)

Совершенно очевидно, что без опыта в оценке состояния грунтов правильно определить особенности взятой пробы, чтобы найти табличное значение сопротивления – очень сложно. Это еще раз подчеркивает значимость профессионального геологического изыскания.

Уровни залегания грунтовых вод

Примерно оценить уровень залегания грунтовых вод нередко помогает наличие колодца. Но, безусловно, полагаться все же стоит на проведенные геологические изыскания.

Высокое расположение водоносных горизонтов может внести существенные коррективы в выбор фундаментной конструкции. Дело в том, что такие участки в максимальной степени могут быть подвержены морозному вспучиванию. А еще одна опасность кроется в том, что самые ближние к поверхности слои (так называемая верховодка) не отличаются стабильностью. То есть степень их наполненности очень зависима от времени года и текущих погодных условий.

Близкое расположение грунтовых вод может стать очень серьёзной проблемой, ограничивающей хозяев участка в выборе типа фундамента.

Необходимо соблюдать правило, чтобы от верхнего водоносного горизонта до основания (подошвы или плиты) фундамента расстояние было не менее 500 мм. Да и то при этом практически в большинстве случаев потребуется выполнить комплекс мер по водопонижению на время проведения строительства. А затем – обустраивать надежную стационарную систему дренажной канализации вокруг дома. Большие сложности ожидают особенно в том случае, если в планах хозяев рассматривается наличие подвала или цокольного этажа. Обойдется такой фундамент в весьма круглую сумму.

В таблице ниже приведены некоторые рекомендации по выбору фундамента под дом из пеноблоков, в зависимости от типа грунта и уровня расположения грунтовых вод.

Тип грунта	Глубокое залегание грунтовых вод		Высокое залегание грунтовых вод
	1 этаж	2 этажа	1 этаж	2 этажа
Скальный, обломочный грунт, песок крупной и вредней фракции.	Малозаглубленный ленточный или столбчатый.	Малозаглубленный ленточный с Т-образной подошвой.	В зависимости от уровня водоносного горизонта. При глубине более 1000 мм – любой и указанных слева вариантов. При более высоком расположении – предпочтительнее малозаглубленная монолитная плита.
Супеси.	Малозаглубленный ленточный с Т-образной подошвой.	Ленточный глубокого заложения. Монолитная плита любого заложения.	При уровне грунтовых вон ниже глубины промерзания – лента глубокого заложения. При высоком расположении (менее 1000 мм) – свайный фундамент.	При уровне грунтовых вод более 500 мм от поверхности – монолитная плита с качественными системами утепления, гидроизоляции и дренажа.
Суглинки и глины.	Малозаглубленный ленточный с Т-образной подошвой, плитный или свайный.	Ленточный глубокого заложения, монолитная плита.	Свайный фундамент (преимущественно – винтового типа)	При уровне грунтовых вод более 500 мм от поверхности – монолитная плита с качественными системами утепления, гидроизоляции и дренажа.
Пески пылеватые, торфяники, другие типы грунта с выраженно низкой несущей способностью	Потребуется замещение грунта на песок крупной или средней фракции или на песчано-гравийную смесь. В дальнейшем – преимущественно малозаглубленная монолитная плита

Еще несколько рекомендаций:

• Утепление ленточного и плитного фундаментов и их гидроизоляция должны быть предусмотрены вне зависимости от глубины залегания грунтовых вод и уровня промерзания грунта. В любом случае требуется защита от воздействия почвенной влаги. А при расположении водоносного горизонта на высоте менее 1000 мм, значение этих мероприятий многократно возрастает, и кроме того, никак не обойтись без эффективной системы кольцевого дренажа вокруг здания.

Утепление, гидроизоляция фундамента и система отвода воды – залог долговечности постройки

Эти задачи, о которых многие, по непониманию остроты вопроса, просто забывают, должны быть возведены в ранг первостепенной важности. На нашем портале имеется ряд публикаций на эту тему. Так, отдельная статья посвящена проблемам утепления фундамента пеноплексом. Отдельно рассказывается о необходимости и технологии выполнения гидроизоляции фундамента рулонными материалами. И еще одна публикация подробно рассказывает о масштабной задаче отведения воды от фундамента.

• Если ближайший водоносный горизонт расположен на глубине 500 мм и менее, то практически безальтернативным вариантом фундамента становятся винтовые сваи. О расчете такого основания будет рассказано несколько подробнее чуть ниже.
• Обязательное условие для возведения дома из пеноблоков – жесткость конструкции фундамента. Поэтому, если используется столбчатая или свайная конструкция, должна быть выполнена очень надежная обвязка. Лучшим решением в этом случае видится монолитный армированный железобетонный ростверк.

Если для дома из пеноблоков выбран свайный фундамент, то оптимальным решение по его обвязке станет железобетонный монолитный ростверк

Монолитная железобетонная обвязка поверху потребуется и тогда, когда ленточный фундамент выкладывается из отдельных блоков.

Проблемы может создавать неровность рельефа участка. Решается это часто выбором свайного фундамента – опоры после установки подрезаются в один уровень. Если несущей способности свай недостаточно, придется прибегать к весьма дорогостоящему варианту плиты глубокого заложения. Или же использовать ленточный фундамент со ступенчатой высотой ленты, а на общий уровень первого этажа затем выйти кирпичной или блочной кладкой

Некоторые нюансы выбора различных типов фундамента

В этом разделе публикации мы посмотрим, что еще необходимо «прикинуть» при выборе того или иного фундамента для дома из пеноблоков.

Оцениваем возможности ленточного фундамента

Ленточный фундамент входит в число наиболее популярных у частных застройщиков. Его отличает высокая универсальность и способность противостоять серьезным нагрузкам.

Кроме того, к его достоинствам можно отнести долговечность, сравнительную несложность в сооружении – с этой задачей вполне можно справиться самостоятельно, особенно если речь идет о малозаглубленной ленте. В доме на таком основании вполне можно оборудовать погреб или подвальное (цокольное) помещение.

Ленточный фундамент – очень неплохое решение для дома из пеноблоков. Однако, и его использование может быть ограниченным.

Есть у него, безусловно, и, ряд недостатков. Это – весьма немалый объём работ, в том числе по выемке грунта, созданию надежной опалубки, бетонированию. В особенности это касается тех случаев, когда в силу особенностей будущего здания или в связи с недостаточной несущей способностью верхних слоев грунта ленту приходится сильно заглублять.

Нельзя сказать, что ленточный фундамент полностью универсален – есть довольно серьезные ограничения по его применению. Так, от него довольно часто приходится отказываться, если при пучинистых грунтах расположение водяных горизонтов слишком высокое – менее 2000 мм от поверхности земли – здесь потребуется дополнительная профессиональная консультация. Не подойдёт он для строительства дома на участке с грунтами, насыщенными органикой, на лессовых, на торфяниках. Недопустим он на жирных глинах, имеющих свойство сезонного водонасыщения, на неплотных пылеватых песках. Все эти грунты не дают нужного сопротивления, или же этот показатель имеет свойство резко изменяться в зависимости от степени увлажнения.

Проблемным становится такой фундамент и на участке с сильно пересечённым рельефом – часто для этого требуются неоправданно высокие расходы материалов и трудозатрат. Как вариант, заливать ленту ступенчато, сообразуясь с перепадом высот. А затем на один общий уровень первого этажа выводить цоколь кирпичной или блочной кладкой.

Как провести предварительные расчеты, чтобы оценить возможности ленточного фундамента и определится «вчерне» с его размерами?

• С длиной ленты, наверное, все понятно – она должна расположиться по периметру здания под несущими стенами, и под внутренними капитальными перегородками. Так как хозяева будущего дома должны уже представлять его примерный план, необходимо просуммировать все эти участки. Этот параметр очень важен для дальнейшего расчета несущей способности фундамента.
• Высота фундаментной ленты. Она будет складываться из двух величин. Это глубина заложения (от уровня грунта до подошвы) и цокольная часть, выступающая над землей. Про высоту цокольная части ранее уже упоминалось – для пенобетонных стен ее желательно выдерживать не менее 400÷500 мм. А глубина заложения уже зависит от состояния грунтов и других особенностей здания, например, от планируемого к постройке подвального помещения.

В таблице ниже показаны значения допустимых глубин заложения, если этот параметр рассматривать только с позиций характеристик грунта.

Типы грунта	Грунты на уровне сезонного промерзания	Расстояние от «нулевого» уровня до уровня грунтовых вод (в период промерзания грунта)	Глубина заложения фундамента (для дома не более двух этажей)
Непучинистые	Скальные, обломочные, пески крупной и средней фракции	Не нормируется	Глубина заложения моет быть любой, независимо от уровня промерзания грунта, но не менее 500 мм.
Пучинистые	Пески мелкие и пылеватые	Превышает расчётный уровень промерзания более, чем на 2000 мм.	Глубина заложения моет быть любой, независимо от уровня промерзания грунта, но не менее 500 мм.
	Супесь	Превышает расчётный уровень промерзания более, чем на 2000 мм.	Не менее 0,75 от расчетной глубины промерзания, но при этом – не менее 700 мм.
	Суглинок и глина	Менее расчётной глубины промерзания	Не менее расчётной глубины промерзания, с обязательными гидроизоляцией, утеплением и созданием системы дренажа.

• Теперь – о ширине ленты. Здесь отталкиваются от двух критериев.

— Во-первых, ширина ленты в цокольной ее части никак не может быть меньше, чем толщина капитальной стены, которая будет выкладываться из пенобетонных блоков. Наоборот, обычно предполагается еще и запас минимум по 25÷50 мм с каждой из сторон. То есть, например, если предполагается возводить дом из блоков толщиной 300 мм, то ширина ленты должна составлять 350÷400 мм.

— Во-вторых, толщина ленты в области подошвы должна быть такой, чтобы обеспечивалось распределение нагрузки на общую площадь контакта, соответствующее несущей способности грунта.

Как можно провести расчет? Для этого предлагается несложный алгоритм, позволяющий выполнить такие «прикидки» самостоятельно. Базируется этот способ на оценке несущей способности грунта.

В основе лежит следующая формула:

D = 1.3 × (Pd + Pf) / (Ro × L)

D – расчетная ширина фундаментной ленты, необходимая для обеспечения несущей способности фундамента.

1.3 – коэффициент, которым закладывается эксплуатационный запас надежности фундамента (на случай непредвиденных обстоятельств, приводящих или к возрастанию нагрузки, или к снижению сопротивления грунта).

Pd – масса здания, которая была рассчитана ранее.

Pf – масса железобетонного фундамента. Ее определить несложно. Надо лишь по известным значениям длины, высоты и планируемой ширины ленты рассчитать объем, а затем, зная плотность железобетона (примерно 2400 кг/м³) – перерассчитать его в весовой эквивалент.

Ro – расчетное сопротивление грунта на глубине залегания подошвы фундамента. Можно взять из таблиц, которые приведены выше.

L – суммарная длина фундаментной ленты, с учетом внешних стен и капитальных перегородок внутри дома.

В результате расчетов будет получено значение ширины ленты, которое обеспечит требуемое распределение нагрузки на грунт. Его необходимо сравнить с тем значением ширины, которое планировалось и было учтено при расчете массы фундамента.

— Если полученное значение меньше, равно или не превышает планируемой ширины более чем на 30÷50 мм, то на этом можно остановиться. То есть планируемая ширина ленты обеспечит устойчивость и самого фундамента, и здания, на нем возведённого.

— В том случае, если результат значительно превосходит запланированную изначально ширину ленты, можно поступить одним из двух способов:

1 – увеличить ширину ленты до значения, не ниже расчетного. Правда, это сразу же приведет к серьезному удорожанию фундамента, особенно, если требуется значительное заглубление подошвы.

2 – применить схему, в которой лента остаётся на запланированном уровне толщины, но опирается на Т-образную подошву. Этот вариант выглядит предпочтительнее – затраты, конечно, возрастут, но не столь заметно.

Фундаментная лента может иметь единую ширину во всей своей высоте, или же выполняться с Т-образной подошвой, которая увеличит площадь опоры для приведения распределенной нагрузки в пределы допустимого уровня.

Чтобы максимально упростить читателю задачу проведения подобных расчетов, ниже размещен специальный калькулятор, в программу которого заложена указанная выше формула.

Цены на ПГС

пгс

Калькулятор для определения оптимальной ширины ленточного фундамента

Если по результатам расчетов потребовалась корректировка ширины ленты, то необходимо будет вычисления повторить – уже с новым исходным значением. Просто по той причине, что фундамент в этом случае неизбежно станет более массивным.

Проведенная оценка поможет точнее определиться с размерами будущего фундамента. То есть появится возможность просчитать «в первом приближении» и «бухгалтерию» этого этапа строительства: необходимые объёмы земляных работ, арматуры, пиломатериалов для опалубки, бетонного раствора. В этом мы тоже можем оказать помощь.

Нюансы расчетов и возведения ленточного фундамента

Самостоятельное возведение такого типа фундамента потребует от хозяев владения довольно большим массивом информации.  Технологические рекомендации по проведению работ и целый каскад удобных калькуляторов для проведения расчетов ленточного фундамента содержатся в специальной публикации нашего портала. А еще одна отдельная статья полностью посвящена правильному армированию ленточного фундамента.

Оценка свайно-винтового фундамента

Если ленточный фундамент по тем или иным причинам становится невозможным или нерентабельным, то имеет смысл рассмотреть другой тип основания. Например, основание для строительства дома в виде обвязанных винтовых свай.

Этот тип фундамента в последнее время стал пользоваться широкой популярностью у застройщиков. Это обусловлено рядом его выраженных преимуществ:

• Использование таких опор позволяет вести строительство на переувлажненных, заболоченных участках, торфяниках, с близким расположением водоносного слоя и т.п. Главное – обеспечить достижение винтового участка сваи плотного несущего слоя грунта на глубине ниже уровня промерзания. При таком расположении опоры морозное вспучивание ей становится нестрашным – оно оказывает только касательное воздействие, которого будет недостаточно, чтобы сдвинуть с места вкрученную в грунт широкую лопастную часть.

Сваи, вкрученные в грунт ниже уровня его промерзания и опирающиеся на плотные слои с высокой несущей спо

Как построить дом из пеноблоков

Тот, кто хочет сделать себе экономичное и теплое жилье, должен интересоваться, как построить дом из пеноблоков. Древесина — это материал, который получают замораживанием пенобетона или пенобетона в специальных формах. При этом кирпичи получаются очень легкими, экономичными и прочными. Что интересно, этот дом даже не нужно утеплять, хотя при желании это можно сделать. Блоки не пропускают холода, отлично теплоизолированы.

Перед тем, как построить дом из пенопласта, необходимо определиться, какой фундамент поставить. Это может быть плитный или монолитный ленточный фундамент. На самом деле пеноблоки подойдут практически к любому из них. Однако многое зависит от качества почвы. Многие думают, как построить дом своими руками. Из бетонных блоков построить конструкцию сможет даже новичок. Но Фонду придется потратить время. Монолитный ленточный фундамент начинается с глубокой траншеи. Его глубина должна доходить до уровня промерзания почвы и пропускать ее.Когда траншея готова, ее необходимо засыпать песком и гравием и утрамбовать.

После этого траншея до середины засыпается бетонной смесью. Затем на поверхность бетонной сетки кладется арматура и до конца добавляется бетон. Перед тем, как построить дом из пеноблоков, надо дождаться застывания бетона и провести гидроизоляцию фундамента. Работа начинается с укладки первого ряда блоков. Это самый сложный и ответственный момент во всей работе.Если первый номер получится кривым, и вся конструкция будет такой же. Поэтому всем, кто хочет знать, как построить дом из пеноблоков, необходимо помнить, что первое число указывает направление здания.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве — процесс очень трудоемкий, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но он эффективен только в определенных климатических зонах.I …

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, …

Кладка осуществляется по бетону. Первые камни кладут по углам будущего дома. Далее идет обшивка по периметру. Вам понадобится уровень и резиновый молоток.Это позволит положить кирпичи. Также необходимо подготовить рубанок или шлифовальную доску для выравнивания поверхности блоков. Часто блоки приходится его варить. Сушить бетон и формы можно в специализированных магазинах. Раствор нужно делать не слишком густым, но не слишком жидким. Лучше всего следовать инструкциям на упаковке.

Преимущество блоков в том, что их легко резать. Чтобы проверить качество раствора, протрите его зубчатым шпателем. Если мастерок достаточно легкий, но в растворе остались следы зубов, значит, все сделано правильно.Распил блоков можно производить обычной ручной пилой. На газобетон легко воздействовать даже ручным инструментом. Режущий край можно сделать гладким, если наметить карандашом линию среза.

После того, как рез сделан, лучше всего отшлифовать. Здесь снова на помощь приходит рубанок или шлифовальная доска. После двух часов укладки первого ряда блоков можно смело переходить ко второму. Ровно через два часа блоки прочно приклеиваются к основанию. Кладка начинается с углов. Тем, кто хочет узнать, как построить дом из пеноблоков, будет интересно также узнать, что кладка выполняется только в один ряд.Если для кирпичных построек требуется кладка в полтора-два кирпича, то в случае с бетоном этого не требуется.

При размещении окон и дверных проемов в некоторых блоках необходимо использовать задвижку. Итак, когда он дошел до предпоследней кирпичной кладки в оконном проеме, необходимо использовать арматуру. Это значительно увеличит конструкцию и ее несущую способность. В работе также можно использовать профили и гибкие соединительные элементы. Бетонные блоки значительно расширяют возможности мастера.Их готовят прямо на месте строительства. Вы можете добавить армирующие элементы, чтобы изменить форму и размер блоков и многое другое. Например, известно, что в такой конструкции часто используются перемычки.

Практическое руководство »Корпус из пенобетона

ЧАСТЬ C Практическое руководство
РАЗДЕЛ C.1, Фундамент

Общие сведения
Фундамент предназначен для восприятия дома и возлагаемых на него нагрузок (вертикальных сил) и передачи горизонтальных сил (ветровых, положительных и отрицательных) на землю.Стены дома из пенобетона образуют устойчивую конструкцию, которая в сочетании с плавающим плотным фундаментом образует цельную конструкцию коробчатого типа.
Плотный фундамент образует прочный ровный пол и обеспечивает устойчивое основание для стен.
Плотный фундамент подходит для большинства мест, в том числе с плохой несущей способностью почвы. В завершение также включены другие варианты фундамента.

C.1.1 Фундамент с плавающей платформой
Фундамент с плавающей платформой в принципе представляет собой плоскую железобетонную или пенобетонную плиту, желательно немного больше, чем конструкция стены. Такой размер, скажем, 200 мм (100 мм со всех сторон) обеспечивает выступ, на котором можно разместить внешние панели опалубки. Края плиты перекрытия вкопаны в балочную конструкцию по краям плиты. Также могут потребоваться утолщенные армированные участки под внутренними стенами для усиления и придания жесткости плите в соответствии с техническими требованиями инженера.

Каркас из стального профиля часто используется в качестве формы для плота. Он помещается и фиксируется на верхнем слое почвы, а утолщенные участки (края и балки) выкапываются до профиля нижней стороны плиты.После этих земляных работ в котлован помещается гидроизоляционная мембрана из полиэтилена низкой плотности, которая отделяет бетон от почвы. Следующим шагом является размещение стальных арматурных стержней или ткани и приспособлений для инженерных сетей. Стулья из арматуры и распорки используются для обеспечения достаточного прикрытия стальных стержней.

После этого плита перекрытия заливается плотным бетоном или пенобетоном. При стяжке пола стальные краевые формы могут действовать как направляющие для стяжки. К середине стяжки крепится вибратор для стяжки.После стяжки пола в плиту пола кладут стартовые стержни (стержни продолжения). Стартовые стержни, в частности, со стенками толщиной 100 мм, как правило, размещаются в центре стен для крепления стен к плите в соответствии со спецификацией инженера.

Поверхность влажного бетона можно выровнять бетонной теркой до получения очень гладкой поверхности. В качестве альтернативы, когда бетон достаточно затвердеет, можно использовать механическую терку, чтобы сделать поверхность гладкой.При использовании обоих методов, бычьего поплавка или силового поплавка, достигается очень гладкая поверхность, которая не требует дополнительной отделки пола.
Большую часть плиты вне стен рекомендуется отделать раствором с уклоном к краю. Это предотвратит скопление воды на плите и возможное просачивание в стены. Это делается до завершения строительства дома.

Плот железобетонный со стартером

Пример железобетонного плотного фундамента

С. 1.2 Фундамент с опорой, опоры
Опоры или опоры используются для восприятия сосредоточенных нагрузок, при этом опоры опираются на уровень с достаточной несущей способностью. Размеры подушек зависят от общей нагрузки и состояния почвы. Подушечки
также могут применяться в случае недостаточной несущей способности верхнего слоя, в ситуациях, когда надлежащий несущий слой почвы находится не очень глубоко, скажем, до 1,5 метра. По углам стен выполнены опоры из бетонных пней, которые соединены между собой бетонными балками.(См. Рисунок).
Стены ФК кладут прямо на балки, а пол заливают позже.
Также возможно отлить плиту перекрытия непосредственно на балочную конструкцию, чтобы стены были отлиты поверх плиты.

Пример фундамента

C.1.3 Ленточный фундамент
Ленточный фундамент представляет собой сплошную железобетонную плиту под всеми стенами. Поверх плиты кладутся небольшие стены из кирпичной кладки или бетона с нижней стороны плиты перекрытия. Поверх плиты перекрытия располагаются стены.
Необходимо соблюдать осторожность при анкеровке стен FC к фундаменту с помощью стартовых стержней или, в случае кирпичной кладки, используются анкеры.
Ленточный фундамент используется там, где есть хороший несущий грунт недалеко от поверхности, где верхний слой грунта не имеет достаточной несущей способности.

Ленточный фундамент с речным камнем (слева) и с железобетонной лентой

Ленточный фундамент с речным камнем, Шри-Ланка

С.1.4 Свайный фундамент
В местах, где подходящий несущий грунт глубже, скажем, 2 метра, может потребоваться свайная система.
В целом можно сказать, что почти во всех случаях и местоположениях бетонный плотный фундамент обеспечит достаточно стабильный фундамент для одно- и двухэтажных домов FC.
Следует отметить, что окончательное решение о системе фундамента является обязанностью инженера-строителя проекта.

РАЗДЕЛ C. 2, Стены

Форма готова, в процессе литья

C.2.1 Общие замечания по опалубке
Система опалубки для стен — это промышленный метод производства, который часто используется в повседневном цикле. Обращение с панелями должно производиться максимально эффективно. Это означает, что в идеале зачистка должна происходить в той же последовательности, что и установка форм для следующего дома. После зачистки панели необходимо очистить, проверить, транспортировать и обработать разделительным составом и разместить как можно ближе к месту, где они будут установлены на следующем фундаменте.Помощь — это нумерация панелей в последовательности установки. Качественная система опалубки требует значительных инвестиций, поэтому правильное обращение и техническое обслуживание жизненно важны для максимального использования системы опалубки.

C.2.2 Рекомендации по выбору типа опалубки
Как упоминалось ранее, существует несколько типов опалубки.
Помимо размера инвестиций в опалубку, существует ряд других факторов, которые важны при принятии решения, какой тип опалубки является наиболее подходящим.Эти факторы:

Планируемое количество применений опалубки .
Пластиковая опалубка самая дешевая, допускает всего до 100 повторов. Это означает, что фактическая стоимость опалубки на дом — это общая стоимость опалубки, деленная на 100. Для небольшого отдельного проекта это может быть самый дешевый вариант. Учтите, что пластиковая опалубка не имеет ценности после использования.
Алюминиевая и стальная рамная опалубка дороже, но может использоваться (при правильном обращении) до 1000 и даже больше раз.Стоимость формы можно разделить на 1000, что оказывается дешевле пластиковой формы.
Для крупного проекта или ряда последующих проектов логичным выбором будет вложение в алюминиевую или стальную опалубку.

Вес формы .
Формы необходимо обрабатывать и транспортировать ежедневно. Понятно, что более легкая пресс-форма будет предпочтительнее более тяжелой, что позволит сэкономить труд и ускорить работу. Пластик самый легкий, алюминий и его слой легче, чем форма из стали и фанеры.Полная стальная форма была бы самой тяжелой.

Установка и снятие формы.
Каждая система опалубки имеет свой собственный способ установки и снятия изоляции. Некоторые системы требуют больше, другие меньше труда. Большинство типов опалубки представляют собой многоэтажные панели и требуют нескольких стяжек для соединения внутренней и внешней панели. Установка и снятие изоляции происходит быстро.
Пластиковая опалубка поставляется в виде небольших панелей, которые сначала необходимо собрать на более крупные панели, которые легко перемещаются на месте.Для пластиковой опалубки требуется намного больше стяжек, поэтому необходимо заполнить много отверстий.
Количество компонентов зависит от системы. Более мелкие компоненты означают больше потерь и отходов и требуют больше запасных частей.

Прочность формы
Формы должны выдерживать боковое давление бетона во время заливки и выдержки пенобетона. Высокая текучесть FC вызывает гидростатическое давление на опалубку во время и сразу после заливки.
Теплота гидратации бетона вызывает расширение пузырьков воздуха в пенобетоне, вызывая боковое давление на опалубку, которое может быть выше начального гидростатического давления.Это давление «гидратации» может возникнуть через несколько часов после заливки. Использование быстротвердеющего цемента увеличит давление гидратации, поскольку оно создает более высокую температуру. Использование летучей золы в качестве замены части цемента уменьшит эффект благодаря более низкой температуре гидратации.
Пенобетон с более низкой плотностью будет иметь более высокое гидратное расширение, чем более плотный пенобетон из-за разницы в содержании воздуха.
Практически все качественные опалубочные системы имеют прочность не менее 60 кН / м2, что достаточно для всех применений FC. Следует проявлять осторожность при использовании систем опалубки меньшей прочности.

Крепления к поверхности формы.
Ряд предметов отливается в стену и требует закрепления в форме перед отливкой. Это означает, что к опалубочной поверхности необходимо прикрепить шурупы, болты или гвозди. Это нужно делать с максимальной осторожностью и точностью. Понятно, что крепить что-либо к фанере или композитным поверхностным панелям из стальной и фанерной опалубки, алюминия и фанеры проще, чем к стальной поверхности.Неосторожное крепление к фанере приведет к быстрому износу фанеры и потребует скорейшей замены фанеры.
Крепежные элементы в стальных панелях должны быть предварительно просверлены, и необходимо использовать правильный тип болта и гайки. Панель с приспособлением для оконной или дверной коробки всегда должна использоваться для этого окна или дверной коробки и в том же положении. Это означает, что сверление до конкретной панели необходимо выполнить только один раз. Это продлит срок службы опалубки.
Обратитесь за консультацией к поставщику опалубки.

C.2.3 Рекомендации по обращению с опалубкой
Правильное обращение с опалубкой существенно продлит срок ее службы и улучшит качество изготовленных стен. Ниже приводится список рекомендаций по правильному обращению с опалубкой.

1. Чертеж компоновки панелей
Компоновочный чертеж дома должен быть составлен с нанесенными на нем панелями опалубки и индивидуально пронумерованными, по возможности в правильной последовательности установки опалубки.Панели также должны иметь эту нумерацию. В случае одновременного изготовления одинаковых домов, каждая форма также должна быть маркирована как комплект.

2. Перечень компонентов
Вместе с компоновочным чертежом должен быть составлен полный перечень компонентов. В нем будут перечислены все большие компоненты (панели), мелкие компоненты, инструменты и другие детали, принадлежащие набору опалубки.

3. Плита перекрытия
Поверхность плиты перекрытия должна быть ровной и чистой.Положение стен желательно обозначить маркерной линией, панели опалубки будут следовать этим линиям.

4. Подготовка формы
Форма должна быть подготовлена ​​с нумерацией и креплениями. Любые повреждения, возникшие в результате резки или фиксации, необходимо отремонтировать и обработать консервационной краской, чтобы предотвратить гниение (фанера) или коррозия (сталь).

5. Разбавитель
Панели необходимо тщательно очищать от всех остатков ТЭ после каждой заливки.Некоторые компании предоставляют водяной насос высокого давления для облегчения очистки.
Область контакта с FC необходимо обработать разделительным составом. Этот разделительный агент защитит поверхность панели и улучшит поверхность литой стены. Разделительный агент необходимо распылять с помощью ручного насоса очень тонким слоем, который не стекает, а прилипает к поверхности формы.

C.2.4 Отбойник
Если пол не является очень плоским и ровным, на дне формы во время литья могут возникнуть утечки.Этого можно избежать, сделав отбойник перед разливкой и установкой формы.
Кикер — основание стены высотой в несколько сантиметров. Работа с кикером требует точных измерений, чтобы стеновые панели подходили по размеру. Если перед заливкой имеется достаточно времени, в стеновую форму можно залить несколько ведер с раствором, чтобы сформировать тонкий слой раствора, который герметизирует форму во время заливки.

C.2.5 Установка пресс-формы
Как правило, внутренние панели возводятся первыми, начиная с углов, чтобы получить мгновенную устойчивость.Это тем более важно, когда формы устанавливаются в ветреную погоду. Против этих внутренних панелей монтируются дверные и оконные рамы, могут быть закреплены электрические коробки и трубопроводы, а также могут быть размещены перекрытия для балок крыши. Арматурные стержни крепятся вместе в соответствии с требованиями инженера и удерживаются (в большинстве случаев) посередине стены с помощью пластиковых распорок.
После того, как все это будет выполнено, можно разместить внешние опалубки и завершить опалубку, включая анкерные стержни.Выравнивание выполняется с помощью ригелей и распорок (двухтактных стоек), доступных для используемой системы опалубки.

Сначала устанавливается внутренняя форма. Обратите внимание на кикер слева.

C.2.6 Подготовка к заливке
Строительные леса любого типа (отдельная или составная часть опалубки) должны быть размещены вдоль стен так, чтобы можно было выполнить заливку каждой части.
Большинство поставщиков системной опалубки могут поставить кронштейны подмостей для формирования рабочей площадки на уровне стены.
Вся форма должна быть тщательно проверена перед отливкой, так как после начала отливки корректировки практически невозможны. Эта проверка касается в основном герметичности формы, выравнивания, затяжки анкерных стержней, бетонного покрытия на стержнях арматуры и правильной фиксации залитых элементов.

C. 2.7 Заливка
Заливка в формы может производиться вручную с помощью ведер, растворного или бетононасоса или небольшого крана со скипом. Поверх опалубки следует использовать воронки, чтобы бетон стекал в опалубку, не выливался и не загрязнял опалубку.Заполнение форм необходимо производить таким образом, чтобы все стены заполнялись более или менее с одинаковой скоростью. Пенобетон очень жидкий и очень хорошо течет в форме. Следует соблюдать осторожность, чтобы ограничить горизонтальный поток FC, так как слишком большой горизонтальный поток может привести к сегрегации FC. Следует проявлять осторожность при использовании шланга к воронке, чтобы ограничить свободное падение FC в форму примерно до 1,5 м.
Важна скорость отливки, чем быстрее заполнится форма, тем выше будет давление бетона на стены.

Сразу после заливки рекомендуется промыть опалубку из шланга для очистки формы от пролитого FC. Это будет способствовать сохранению формы опалубки.

Автобетоносмеситель с насосом

C. 2.8 Литье вручную
При отсутствии крана или подходящего насоса формы можно заполнять вручную ковшами. Рядом с домом ставится бункер большого размера, в который завозят пенобетон. В этот бункер наполняют ведра, поднимают их наверх и забивают в стены.Также можно использовать небольшой подъемник для подъема заполненных ведер.

Ручное литье с помощью наполнения и подъема ковшей

C.2.9 Зачистка формы
Стяжные стержни опалубки и панели опалубки должны быть сняты, как только затвердевание бетона позволит это. FC — это цементный раствор, поэтому усадка будет незначительной. Большая часть усадки происходит в первые часы схватывания. Обратите внимание, что все приспособления для окон, дверных коробок, трубопроводов и т. Д., Которые закреплены болтами через опалубочную панель, должны быть удалены перед началом зачистки.
Сложнее всего удалить панели опалубки, которые заблокированы, например, внутри туалета или небольшой ванной комнаты. Часто поставщик опалубки может предоставить специальные полосовые панели для решения этой проблемы. Также желательно использовать ряд узких панелей, например стеновых; лучше 3 панели по 300 мм, чем 1 панель по 900 мм.

Формы должны быть очищены сразу после зачистки и обработаны смазкой, прежде чем снова установить форму для изготовления следующего дома. Некоторые формы можно очистить струей воды под высоким давлением в соответствии с инструкциями поставщика.

Важно всегда хранить панели на плоской поверхности с тонкими деревянными полосками между панелями, чтобы панели не были повреждены и не деформировались. Это также предпочтительный способ транспортировки на объект и обратно.

РАЗДЕЛ C.3, Пенобетон

C.3.1 Плотность и размеры
Пенобетон может производиться с несколькими плотностями, каждая со своими характеристиками. Более низкая плотность имеет меньшую прочность, но более высокую теплоизоляцию.Более высокая плотность сочетает более высокую прочность с более низкой теплоизоляцией. Такой выбор плотности вместе с возможностью нанесения стен различной толщины позволяет применять FC для любого типа дома во всех возможных условиях: умеренный или тропический климат, в зоне землетрясений или в циклонических зонах.
В большинстве случаев достаточно толщины стенки 100 мм. Однако в исключительных случаях 150 мм или даже 200 мм могут быть лучшим выбором.
Инженер-строитель проекта укажет необходимую толщину стены, которая необходима для соблюдения местных правил и положений.

C.3.2 Материалы

Песок
Песок должен иметь высокое содержание силикатов (около 90%), не содержать загрязняющих веществ и иметь хороший разброс по размеру зерна. Округлая форма зерна (речной песок) предпочтительнее, чем песок из щебня, поскольку у него будут более острые края, которые будут разрушать (частично) пузырьки пены.
Количество мелких частиц (мелких частиц не более 0,075 мм) должно быть не менее 15%. Обратите внимание, что частицы размером менее 0,005 мм отрицательно влияют на качество и свойства FC.
Максимальный размер зерна составляет 2 мм для плотности 1200 кг / м3, 4 мм для 1400 и 6 мм для плотности 1600 кг / м3 или выше.
Должен быть проведен ситовый тест, на основе результатов ситового теста поставщик пены может посоветовать лучший состав для FC.

В качестве примера для FC подходит следующая градация песка.

Морской песок подходит после тщательной промывки для удаления хлоридов и т. Д.

Цемент
В качестве цемента следует использовать обычный портландцемент с минимальным качеством 42.5 МПа (ПК общего назначения) или ПК типа I (согласно ASTM C150) В зависимости от существующих условий могут использоваться другие типы портландцемента. Доступны быстротвердеющие цементы и цементы с повышенной сульфатостойкостью для бетона, контактирующего с щелочной почвой или водой.

Водоцементное соотношение
Для FC водоцементное соотношение обычно составляет 0,5, что означает, что на каждый килограмм цемента в смеси FC используется около 0,5 литра воды. Для гидратации цемента коэффициент 0.Требуется 25. Дополнительная вода предназначена для удобоукладываемости и постепенно высыхает из бетона. Соотношение 0,5 включает воду, которая необходима для производства пены.

Летучая зола
Летучая зола может заменить часть цемента. Летучая зола должна иметь высокую дисперсность, низкое содержание углерода и хорошую реакционную способность. При наличии летучей золы рекомендуется обратиться к поставщику пенообразователя за советом по применению и составу FC.

Варианты устойчивого развития
Часть цемента может быть заменена на:
Пуццоланы, зола рисовой шелухи, используемая при производстве цемента;
Цемент на основе оксида магния (эко-цемент), поскольку он требует всего около 40% энергии, необходимой для производства ПК.

Примеси
Доступно несколько типов добавок, таких как водоредукторы, замедлители схватывания и ускорители.
Решение о применении добавок принимает эксперт CLC или поставщик пенообразователя.

Вода
Вода должна быть чистой, питьевой (питьевой), и во время смешивания желательно не теплее, чем более 25 градусов по Цельсию, это особенно важно для производства пены, когда пенообразователь разбавляется водой.

Пенообразователь
Основное требование к пене — она ​​должна оставаться стабильной и не разрушаться при транспортировке, перекачивании, укладке и отверждении. Наличие миллионов пузырьков воздуха значительно увеличивает работоспособность FC.
Пенообразователи, которые используются для получения предварительно сформированной пены, представляют собой вспенивающие агенты на белковой основе или синтетические.
Воздухововлекающие агенты также используются для образования воздуха в строительных смесях, но их действие ограничено несколькими процентами от содержания воздуха и выходит за пределы диапазона пенобетона.
Пенообразователи на белковой основе используются часто, так как они обеспечивают стабильную и прочную пену. Этот вид пенообразователя используется уже несколько десятилетий. Он может производиться в широком диапазоне плотностей, применим для заполнения пустот и изоляции, архитектурных элементов, блоков, панелей и для структурных целей.
За последние годы синтетические пенообразователи значительно улучшились, и их характеристики аналогичны белковым пенообразователям.

Недавняя разработка — пенообразователи на основе ферментов.

Полипропиленовые волокна
Полипропиленовые волокна добавляют в смесь после тщательного перемешивания песка, цемента и воды и перед добавлением пены. Типичное количество составляет 0,9 кг на м3 CLC. Волокна поставляются в мешках по 0,9 кг, которые можно вводить непосредственно в раствор, мешки распадаются при перемешивании.

C.3.3 Ячеистая структура
Ячеистый легкий бетон (также известный как пенобетон) характеризуется пористостью, которая равномерно распределена по всей смеси.Пористость состоит в основном из макропор, почти сферических пузырьков воздуха диаметром от 0,1 до 2 мм.
При использовании предварительно приготовленных пенообразующих веществ пузырьки воздуха образуются в пене, напоминающей крем для бритья, и затем добавляются в смесь песка, цемента и воды.
Воздушные пузыри обладают рядом преимуществ:
-Уменьшение расхода материала бетона;
-Улучшенные теплоизоляционные свойства ТК даже при пониженной прочности на сжатие;
-Улучшенная технологичность;
-Уменьшение сегрегации, кровотечения и проницаемости.

C.3.4 Смешивание CLC
Предварительно сформированный пенообразователь
Необходимо получать CLC постоянного состава и качества. Материалы необходимо взвешивать или измерять для каждой загрузки миксера. Перед добавлением пены сначала смешиваются песок, цемент и вода до однородной смеси. Предварительно сформированная пена должна быть помещена как можно дальше в смесительный барабан.
Перемешивание необходимо продолжать до полного впитывания пены. Добавление и перемешивание предварительно сформированной пены может занять несколько минут.Перемешивать необходимо столько, сколько необходимо, чтобы получить однородный и очень текучий ячеистый бетон постоянного качества.

Когда дозирующий завод поставляет FC, волокна и предварительно сформированная пена могут быть добавлены на заводе. Исключение составляют случаи, когда объект находится более чем в 30 минутах езды, особенно когда дороги находятся в плохом состоянии. В этом случае пену необходимо добавить на месте. Обратите внимание, что при добавлении пены на месте автобетоносмеситель транспортирует только растворную смесь, объем которой значительно меньше емкости барабана.(FC 1400 кг / м3 содержит 37% воздуха, поэтому на площадку доставляется только 63% материала. Только после добавления пены достигается полная емкость барабана.
При использовании полипропиленовых волокон волокна добавляются после смесь песка, цемента и воды смешивается однородно.Когда волокна равномерно распределены в смеси, можно добавлять пену.
Перед смешиванием, особенно если смешивание происходит на месте, песок необходимо просеять, чтобы удалить более крупные камни Камни крупнее указанного размера вызовут проблемы в стене и могут заблокировать насос в случае перекачивания бетона.Просеивание после смешивания невозможно, если используются полипропиленовые волокна, так как они блокируют сито.

C.3.5 Примечания
Есть несколько мер, которые можно предпринять для снижения затрат и потерь пенобетона на месте:

• Когда FC поставляется с бетонного завода, старайтесь заказывать каждую поставку с полной загрузкой. Удобно иметь на месте специальные формы, например, для блоков, бетонных панелей и декоративных элементов, которые можно отливать с избытком FC. Блоки всегда можно использовать в качестве заполнения, перегородок, пристроек и т. Д.Панели можно использовать для садовых перегородок, садовых навесов и т. Д.
• Когда дозирующий завод поставляет FC, рекомендуется иметь небольшую мешалку на месте с запасом песка и цемента, чтобы при небольшом дефиците это небольшое количество можно было произвести на месте и не требовало миксера. грузовик, чтобы совершить поездку почти пустым, часто при больших затратах.
• Заказанное количество должно включать дополнительный процент потерь на месте. Заказ небольшого количества для завершения заливки стоит дорого.

Оборудование необходимо очистить сразу после использования: все оборудование необходимо промыть из шланга сразу после использования большим количеством воды. Это особенно важно для шлангов насосов для бетона или раствора. Материал, оставшийся в шланге, довольно быстро схватывается и портит шланг. После образования пены необходимо пропустить чистую воду через пеногенератор для очистки генератора и шлангов.

РАЗДЕЛ C.4, Крыша

С.4.1 Конструкция крыши
В стенах предусмотрены места для крыши. Как правило, эти положения могут быть блокировками в месте расположения балок, а также системой анкеровки балок. В случае деревянных балок детали, связанные со стенами, должны быть обработаны подходящей консервирующей краской перед установкой балок и их закреплением. .
В случае металлических балок, балок или ферм в стены должны быть встроены соответствующие заглушки и анкерные болты, что упрощает установку конструкции крыши.

C.4.2 Кровельные панели
Самым дешевым решением будет использование гофрированных стальных панелей для закрытия крыши. Вместе с обшивкой и гидроизоляцией производится водонепроницаемая кровля.
Доступны долговечные металлические кровельные панели, в том числе устойчивые к циклонам. Для панелей этого типа требуются специальные крепежные анкеры и шайбы, а также более прочные стеновые анкеры в соответствии с техническими требованиями инженера.

C.4.3 Другие решения для кровли
Могут применяться любые другие кровельные системы, включая черепицу.Система анкерного крепления крыши к стенам может быть встроена в стены.

РАЗДЕЛ C.5, Отделка дома
Отделка дома может быть базовой или сложной. Отделка в основном такая же, как и в любом доме с рядом замечаний. Крышу следует установить и завершить как можно скорее, чтобы позволить стенам нормально затвердеть и предотвратить чрезмерное попадание воды в пол и стены. Если пол выровнен поплавком или силовым поплавком, дальнейшая отделка пола не требуется.При необходимости гладкий пол готов к отделке ковром или винилом. Участки, которые будут облицованы керамической плиткой, не должны быть слишком гладкими для улучшения сцепления.
Стены, в зависимости от типа и состояния формы для опалубки, обычно выходят из формы довольно гладкими. После заполнения отверстий под анкеры и устранения дефектов стены можно покрасить, обработать декоративной штукатуркой или облицовкой плиткой. Для укладки настенной плитки доступны специальные клеи на цементной основе. Перед укладкой плитки рекомендуется просушить и укрепить стены в течение нескольких недель после заливки.
Ячеистый характер FC очень подходит для использования дюбелей и винтов для крепления элементов к стенам — деревянных планок, молдингов, небольших шкафов, осветительных приборов, декоративных элементов и т. Д. — можно установить без проблем.
Если дополнительные перегородки являются пристройками, в FC могут быть закреплены стеновые анкеры.

РАЗДЕЛ C.6, Техническое оборудование
Необходимо различать установку внутри дома и вне дома, включая подключение к основным источникам воды и электричества, а также отвод сточных вод.
Трубопроводы, каналы, розетки и распределительные коробки внутри дома залиты в пол и стены. Монтаж электропроводки, выключателей, розеток, кранов, сантехники, отвода сточных вод и т. Д. Может производиться после того, как стены будут завершены и дом станет водонепроницаемым.
Подключение услуг к городской сети и канализации требует внимания, поскольку такие подключения могут оказаться довольно дорогостоящими.
Иногда воду возле дома откачивают и сточные воды направляют в септик с переливом.Также должны быть включены эти затраты.

РАЗДЕЛ C.7, Требования к проекту

C.7.1 Планирование
Перед тем, как начать строительство проекта, необходима очень тщательная и детальная подготовка. В целом можно сказать, что быстрое и беспроблемное строительство во многом зависит от качества подготовки.
Опалубочные системы, специальное оборудование, пенообразователь и полипропиленовые волокна должны быть выбраны, закуплены и отправлены, что в большинстве случаев занимает несколько месяцев.После определения количества и типов домов, а также общего времени строительства можно определить тип и количество опалубки.
Из запланированного суточного строительства следует количество комплектов опалубки.
Особенно это касается длительных производственных потоков с фиксированной жилищной программой. Для проектов с разными моделями важно рассчитать потребность в опалубке на протяжении всего периода производства. Если в течение небольшого периода времени потребуется больше опалубки, корректировка производственного планирования может повысить эффективность опалубки и снизить общие требования.
Небольшие проекты можно начать с набора опалубки для самой большой модели дома, а после завершения опалубку можно отрегулировать для модели меньшего размера. При заказе опалубки следует учитывать этот вариант.
Поскольку опалубка требует значительных инвестиций, рекомендуется рассмотреть возможность увеличения времени строительства, чтобы уменьшить количество опалубки. Важно понимать, что также требуется ряд запасных частей и панелей. Поскольку применение опалубки имеет важное значение, при проектировании следует учитывать возможности системы опалубки. Желательно не использовать сложные или сложные планировки, так как это значительно повысит стоимость и, в большинстве случаев, мало повысит ценность и / или полезность дома.
Для недорогого жилья ключевые слова ПРОСТО и ПОВТОРЕНИЕ.

C.7.2 Ежедневный производственный цикл
Как упоминалось ранее, эта технология FC основана на ежедневном производственном цикле. Это просто означает, что опалубка используется для производства стен каждый день . Утром опалубка снимается, очищается, транспортируется к следующему фундаменту, устанавливается и в тот же день заливается пенобетоном.Это наиболее эффективное использование опалубки.
Применим для небольших домов с простой планировкой. Все стены всего дома могут быть изготовлены за один рабочий день.
Есть несколько способов обеспечить этот ежедневный производственный цикл:

• Для небольших проектов дома могут быть построены с меньшим количеством опалубки, чтобы каждый день производить часть стен.
• Для больших домов может потребоваться другой способ производства. Когда полная форма доступна для всех стен дома, ее можно разделить на секции, чтобы каждый день отливать все секции, будь то на другом фундаменте.Таким образом, все равно строится один аншлаг в день.

C.7.3 Ячеистый пенобетон
Важнейшей частью является производство и отливка FC для проекта. После того, как ежедневная производственная программа установлена, можно рассчитать общий объем FC. FC можно заливать только после того, как формы полностью установлены и готовы: это означает, что общий объем FC должен быть произведен, транспортирован и разлит в течение нескольких часов. Таким образом, известен часовой необходимый объем и можно рассчитать требуемую производительность смешивания, а также транспортировку и перекачку.
Для больших объемов хорошим решением может быть совместная работа с ближайшим бетонным заводом. Когда это невозможно, смешивание на месте — очевидный выбор, и необходимо найти лучшее решение для смешивания, транспортировки и литья.

РАЗДЕЛ C.8, Закупка

Общие замечания
Приобретение материалов и оборудования для проекта имеет жизненно важное значение. Важно максимально использовать местные материалы и строительные продукты, поскольку это принесет пользу местной экономике и снизит затраты.Необходимо уделять много внимания импорту специализированного оборудования и товаров, поскольку он требует времени. Он включает в себя запрос нескольких предложений, времени производства, часто наземного и морского транспорта, особых условий оплаты, страхования, импортной лицензии и, возможно, импортных пошлин, сборов и документации. Часто бывает целесообразно привлечь экспедиторскую компанию для организации и помощи в этих вопросах.
Некоторые компании могут поставить восстановленную опалубку по сниженной цене.
Для некоторых проектов и мест также можно арендовать опалубку.

C.8.1 Опалубка
После того, как принципиальное решение было принято относительно типа (ов) опалубки, пора запросить котировки у двух или более предпочтительных поставщиков. Поставщикам потребуется следующая информация, чтобы сделать правильное предложение:
1. Информация о компании и проекте, контактное лицо.
2. Планировка и фасады всех стен всех типов домов.
3. Типы и количество домов, строительная планировка для каждого типа дома.
4.Срок доставки на место для всех моделей или каждой модели.
5. Условия доставки, такие как FOB, C&F, CIF и т. Д.

Предложения должны включать как минимум:
1. Стоимость опалубки за модель и за компонент.
2. Цена на специальные компоненты, такие как кронштейны для строительных лесов и подпорки.
3. Срок поставки, время доставки и тип тары.
4. Список рекомендуемых запчастей
5. Список таких позиций, как фанера для замены панелей.
6. Условия оплаты

Безусловно, стоит проработать несколько вариантов реализации проекта.Количество и тип опалубки, а также ее использование и направление в проекте оказывают заметное влияние на стоимость и результат проекта.

C.8.2 Пенообразователи
Пенобетон с плотностью до 1800 кг / м3 производится с предварительно сформированной пеной. Как правило, предварительно сформированные пенообразователи имеют белковую или синтетическую основу и обладают высокой стабильностью. Многим домам, изготовленным с использованием пенообразователя (белкового), сегодня более 40 лет, и они все еще находятся в отличном состоянии.
Покупка пенообразователя также предполагает использование опыта поставщика, поэтому выбор поставщика в этой специализированной области очень важен.Поставщик посоветует состав FC на основе местного песка и цемента. Производитель пенообразователя обычно может поставить пеногенератор.

C.8.3 Оборудование для ячеистого бетона
Оборудование для производства, транспортировки и литья FC — это пеногенераторы, миксеры, автобетоносмесители, бортовые грузовики, насосы для раствора, краны и генераторные установки.
Выбор необходимого оборудования может быть осуществлен только после подтверждения способа производства, необходимого объема, плотности и типа агента.
Все оборудование должно быть максимально надежным, с резервным копированием для обслуживания и запасными частями от ближайшего поставщика. Поломка смесителя означает, что вся программа строительства сокращается или полностью прекращается, что очень дорого.
Перед началом строительства рекомендуется организовать резервное копирование подходящего оборудования, например, путем аренды.

РАЗДЕЛ C.9, Информация о трудозатратах и ​​затратах

C.9.1 Расчет стоимости пенобетонных стен

Общая информация

Стоимость (всех) стен дома из пенобетона рассчитывается в несколько этапов:

1. Рассчитана стоимость м3 пенобетона;
2. Расчетная площадь стен и опалубки
3. Подсчитана общая стоимость стен.

Валюта: Все расчеты в долларах США —
Конверсия 1,00 евро = 1,10 доллара США, если применимо.

Расчет стоимости 1м3 пенобетона
1400кг / м3 (печной) плотности.
(расценки ориентировочные).

Расчет стен дома модели 46.36м2.

Основная информация
Модель дома:
— Одноэтажный, внешние размеры 6,10м x 7.60м
-Жилая зона с открытой кухней, две спальни, одна ванная комната.
Условия:
— Нормальные условия, отсутствие опасности циклонов или землетрясений.
Фундамент:
— Фундамент на плаву из пенобетона плотностью 1600 кг / м3.
Стены:
— Все стены из пенобетона плотностью 1400 кг / м3.
— Все стены имеют толщину 100 мм и высоту 2,70 м, фронтоны 3,60 м.
-Армирование стен до 3 кг / м2.
-Стены не нуждаются в штукатурке.
Валюта:
— Расчет в долларах США, курс конвертации из евро — 1.10
Скорость строительства:
-Все стены одного дома за рабочий день.

Расчет стоимости стен в у.е.

Примечания расчет
Все ставки используются на основе наилучшей оценки и будут различаться в зависимости от страны и местоположения .

Амортизация опалубки колеблется от 0,35 до 1,50 долларов США, в зависимости от типа опалубки, количества домов, повторения и покупки или аренды.
Блок-ауты используются для размещения и фиксации дверных коробок и окон в опалубке.
Окна и дверные коробки также могут быть позже установлены в проемы, которые можно сделать в стенах.
Labor основана на эффективном типе опалубки с многоэтажными панелями с алюминиевым каркасом. Другие типы опалубки могут потребовать больше труда.
Не включены накладные расходы, затраты на электроэнергию, услуги и анкеры для конструкции крыши.

C.9.2 Оборудование

1. Пеногенератор
   Пеногенератор преобразует водно-пенообразующую смесь в устойчивую пену, которую замешивают в песчано-цементно-водном растворе.Генератор пены состоит из пенообразующей трубы и воздушного компрессора. Генераторы пены доступны от многих компаний, во многих мощностях и версиях. Генератор пены должен быть оснащен таймером и / или расходомером, чтобы каждый раз обеспечивать получение нужного объема пены. Практически все пеногенераторы позволяют контролировать вес пены.
   Цены варьируются от 4000 до 16000 долларов США. Для бюджета 6000 долларов США, —

2. Смеситель
   Подходит почти любой тип механического миксера, если объем смеси составляет не менее 600 л.Доступны специальные смесители для пенобетона, на салазках или на колесах, с электрическим или дизельным двигателем.
   Цены начинаются от 8 500 долларов США за электродвигатель мощностью 7,5 л.с. и объемом 1,15 м3. Миксеры с дизельным двигателем
   начинаются с 22 000 долларов США за объем 1,15 м3.

3. Насос
   Насосы для транспортировки раствора из смесителя в опалубку будут стоить от 8000 долларов США. Это в том числе шланг и запасные части.
   Также можно использовать ручное литье, поэтому, строго говоря, насос может не потребоваться.

4. Установка по производству пенобетона
   Доступны комбинированные смесители и пеногенераторы, часто устанавливаемые на колесах.
   Цены начинаются примерно от 20 000 долларов США.

5. Генераторная установка.
   Оборудование часто питается от трехфазных электродвигателей напряжением 380В. Поскольку это не всегда легко доступно на объектах, может быть включен генератор энергии.

Из истории бетона

(3500.)

Массивный или простой бетон датируется очень ранними временами.Его использовали египтяне, римляне и греки при строительстве акведуков и мостов, при строительстве дорог и городских стен. Римляне использовали его даже в подводных сооружениях, некоторые из которых сохранились до наших дней. Большая часть Великой Китайской стены (III век до н. Э.) Также была построена из бетона.

В Мексике были обнаружены бетонные остатки фундамента зданий, построенных несколько тысяч лет назад. Поскольку в то время цемент не был известен, бетон делали из глины, а затем из гипса и извести.Сегодня бетон изготавливается на современном оборудовании с очень тщательным регулированием пропорции смеси.

Идея укрепления бетона сетью небольших железных прутьев была разработана в 19, ^, веках, и железобетон был внедрен в инженерную практику.

Бетон (I)

Современное строение сложно представить без бетона. Бетон — это тот самый строительный материал, который привел к большим конструкционным инновациям.Самым важным качеством бетона является его способность формировать большие и прочные монолитные блоки. Основными материалами для изготовления бетона являются цемент, заполнитель и вода. Цемент — самый важный и самый важный материал для изготовления высококачественного бетона. Цемент изготавливается из известняка и глины. Его обжигают при высокой температуре и измельчают в порошок. В зависимости от вида и состава сырья получают разные виды цемента. Портландцемент, доменный цемент подходят для возведения морских сооружений.

Бетон изготавливается путем смешивания нужного количества цемента, воды, песка и гравия. Как только он тщательно перемешан, его разливают по формам, которые удерживают на месте, пока он не затвердеет. Кристаллы, образующиеся в процессе изготовления бетона, слипаются в очень твердый искусственный камень. Цемент начинает затвердевать через час после добавления воды, а процесс затвердевания длится около 28 дней. Процесс называется отверждением бетона.

Характеристики бетона зависят от качества используемых материалов, класса заполнителей, дозировки и количества воды.Важнейшие требования к бетону: он должен быть твердым, прочным, долговечным, огнестойким и экономичным. Бетон можно разделить на два класса: массивный или простой бетон и железобетон, где необходимо производить сталь. Обычный или массивный бетон можно использовать практически для всех строительных целей. Железобетон используется при строительстве мостов и арок, дамб и стен причалов, для конструкций под водой, для фундаментов, колонн, балок, балок. Использование бетона и железобетона практически универсально.

Строители теперь производят два типа новых строительных материалов: щелочно-шлакобетон и кремнеземный бетон. В щелочно-шлакобетоне цемент заменяется смесью гранулированного доменного шлака и соединений натрия и калия. Наполнителями могут быть песок или супеси, содержащие различные количества глины, которые обычно нельзя использовать с обычным цементом. Новый материал прошел успешные испытания и теперь используется в ирригационных системах, дорогах, тротуарах и других конструкциях.Кремнеземный бетон широко применяется в авиации и подводном строительстве.

Бетон (II)

Термин бетон используется для описания плотного материала, состоящего из цемента и заполнителя, смешанного с водой. Плотность такого материала и, следовательно, многие его свойства зависят от плотности заполнителя. Поэтому существует широкое разделение конкретных типов на:

1. Плотные бетоны, состоящие из тяжелых заполнителей;

2.Легкие бетоны, состоящие из легких заполнителей.

Заполнители сортируются по размеру от мелких до крупных, чтобы уменьшить количество пустот, которые необходимо заполнить цементом.

Существуют ячеистые бетоны, изготовленные из материалов, которые вспениваются или образуют газ во время смешивания бетона. Это дает продукт очень легкий, потому что после схватывания он содержит большое количество мелких пустот.

Снижение веса сопровождается значительным падением прочности.Другой вид легкого бетона получают путем увлечения

пузырьков воздуха в смеси, в которую было добавлено вещество для поддержания стабильности пузырьков во время схватывания.

Газобетон

(1500.)

Известь и кремнезем измельчаются вместе до очень мелких пределов. Кремнийсодержащий материал может значительно различаться по своему составу. Широко используются такие отходы, как летучая зола электростанций, доменный шлак, а также природные пуццоланы, пемза и т. Д.Степень вспенивания газобетона и, следовательно, его удельный вес определяется количеством добавленного алюминиевого порошка или другого агента. Практические пределы конечной плотности составляют от 13 до 90 фунтов на куб. футов. Если газобетону позволяют затвердеть самостоятельно, обычно требуется около трех недель до достижения окончательной прочности. Более привычно ускорять схватывание газобетона путем отверждения его паром в автоклавах с перегретым паром примерно 140 фунтов на кв. Дюйм.Процесс паровой закалки занимает около 15-20 часов. Газобетон воздушной вулканизации может быть использован для изготовления специальных компонентов для холодильной промышленности. Такие блоки отливают в особые размеры.

Газобетон можно заливать горизонтально, образуя внешние стеновые блоки размером с комнату.

Возможна установка труб электропроводки, трубопроводов для систем холодного и горячего водоснабжения, а также дренажных труб.
