Свет на движение в доме: Как организовать управление освещением дома и на улице с помощью датчиков движения

Как организовать управление освещением дома и на улице с помощью датчиков движения

Что такое датчик движения? Сегодня ответ на этот вопрос знает каждый ребенок. Современные датчики движения хорошо известны в быту и решают широкий спектр задач. Изначально такие приборы были частью охранных систем и передавали сигнал тревоги на контрольный пульт при появлении в охраняемой зоне движущихся объектов. Через какое — то время, как это часто бывает, разработку применили в мирных целях, для рядового потребителя.

Датчик движения автоматически включает и выключает свет (при заданном уровне освещенности) и не заставит вас долго искать выключатель в темноте, что особенно удобно, когда в руках тяжелые сумки с покупками.

Свет в коридоре или кладовке будет работать только в присутствии человека, а значит, расход электроэнергии существенно уменьшится. В ночное время датчики обеспечивают безопасность, включая свет при обнаружении движения.

Обычно, датчики движения выполняются в дизайне электроустановочных изделий, например в продукции Schneider Electric они представлены в сериях Merten , Unica, Odace, Sedna и W59.

Также есть серия накладных датчиков для внутреннего и наружного использования Argus Standard. Такие датчики являются инфракрасными и реагируют на тепло тела.

Кроме инфракрасных, датчики движения бывают ультразвуковыми, микроволновыми, а также комбинированными. У каждого типа есть свои преимущества и недостатки.

Тонкости использования: ультразвуковой датчик реагирует на движение в помещении, а не на тепло, поэтому его не стоит направлять на объекты, которые могут пошевелиться от сквозняка — шторы или комнатные растения. Также не стоит направлять прибор на объекты с высокой отражающей способностью — мониторы и зеркала. Такой датчик должен располагаться в двух метрах от окон и стеклянных дверей для избегания срабатывания, вызванного дрожанием стекла.

Двухпроводные и трехпроводные датчики движения

Существуют два типа подключения для датчиков:

• подключение только двух проводов — фазы и фазы выхода на нагрузку (двухпроводные датчики). Такие датчики движения могут работать только с лампами накаливания или галогеновыми лампами на 220 В;
• подключение по трем проводам: фазы, фазы выхода на нагрузку и нейтрали (трехпроводные датчики). Такие датчики движения могу т работать с любыми типами ламп, например, с современными светодиодными светильниками! Датчики движения, как правило, имеют следующие регулировки:
• выдержка времени, временной интервал, после которого свет отключается автоматически при отсутствии движения;
• установка минимального порога естественного света, ниже которого датчик движения будет включать свет при обнаружении движения;
• регулировка чувствительности: этот параметр определяет необходимую активность движений и дальность действия датчика;
• некоторые модели датчиков движения имеют кнопку принудительного включения и выключения, например в серии Merten D — Life.

Области применения: на улице и дома

Датчики бывают для внутреннего и наружного применения. Если речь идет об офисе, квартире, любом помещении здания, то на первый план выходят датчики для внутреннего применения, которые, в свою очередь, можно разделить на встроенные, в дизайне электроустановочных изделий, и накладные — потолочные или настенные. Как правило, датчики для внутреннего применения можно подобрать для любого дизайна интерьера, в любом ценовом сегменте.

Гибридный датчик движения Schneider Electric
сочетает в себе функционал инфракрасного
и ультразвукового датчиков,
что улучшает детекцию в сложных условиях

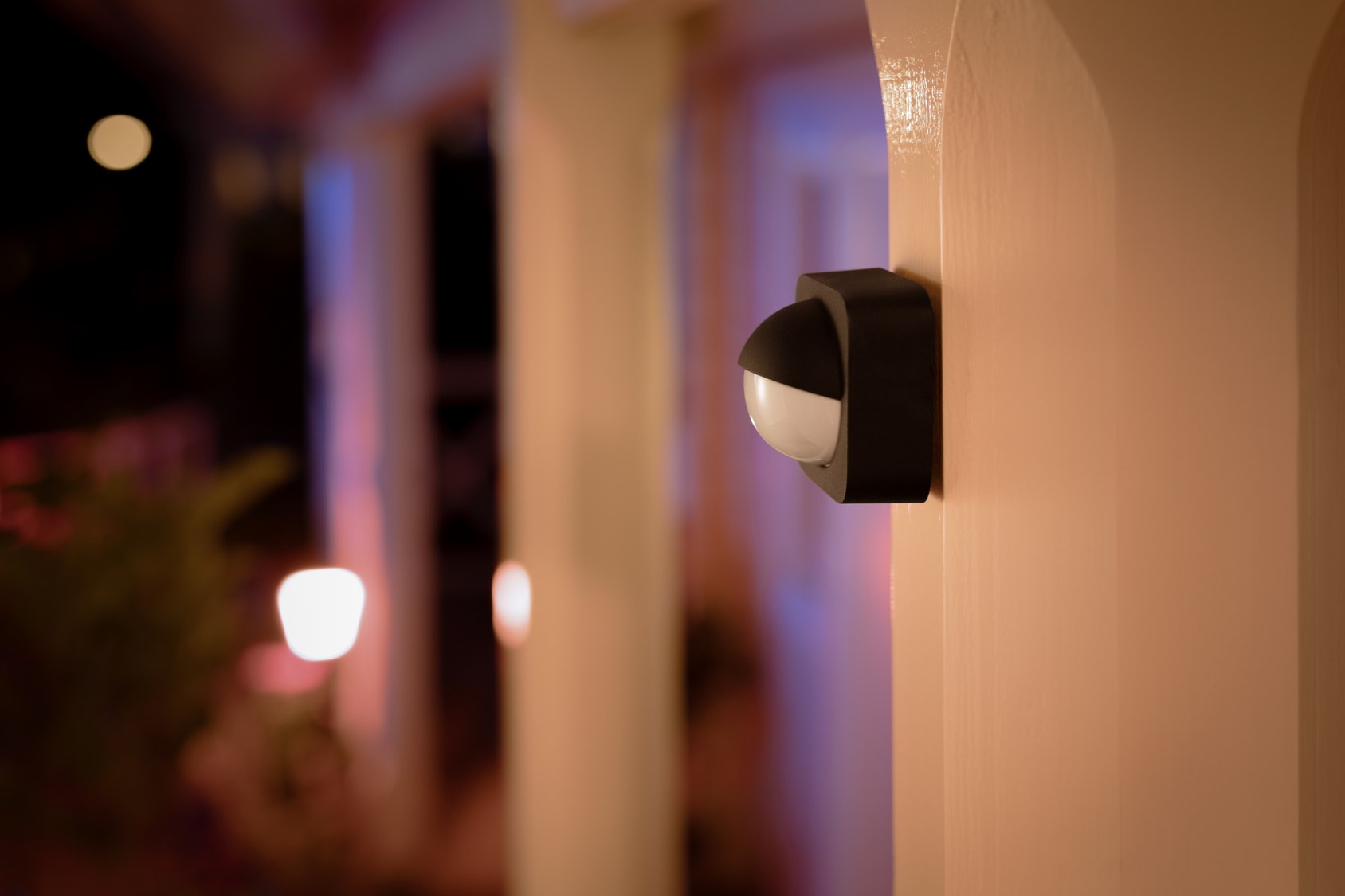

Управление уличным освещением обеспечивается за счет датчиков для наружного применения.

Практически у всех крупных производителей электроустановочных изделий в линейке есть как накладные и встроенные датчики движения для внутреннего использования, так и датчики для наружного применения.

Датчики для помещений чаще отличаются интересным «внешним видом», например, в упоминаемых ранее датчиках Schneider Electric корпус разрабатывал датский дизайнер Майкл Кох. Разработки Коха завоевали много международных наград и, более того, выиграли в Дании премию за инновации и дизайн.

Базовые технические характеристики

Одним из ключевых технических параметров для всех датчиков, вне зависимости от применения, является сектор действия или зона обнаружения.

Тонкости установки: при монтаже микроволнового датчика соблюдайте расстояние, как минимум, четыре метра от деревянной, стеклянной или кирпичной стены, в случае, если стена толщиной менее 30 см. Если толщина стены более 30 см, то расстояние должно быть не менее одного метра. Микроволновой прибор настолько чувствителен, что может реагировать на городской трубопровод, поэтому при установке очень важно следовать инструкциям.

Стандартный сектор действия датчиков движения для помещений — 120° ,180° и 360°, а радиус действия — до 8 метров. Зону детекции можно изменять специальным вставками, которые идут в комплекте, например, чтобы датчик не реагировал на домашних животных.

Уличные версии датчиков могут быть с секторами действия 120° и 360°, а также имеют защиту от влаги и пыли IP 55. В комплекте с датчиком идут аксессуары для установки на внутренний или внешний угол дома, радиус действия — до 12 метров.

При выборе места установки датчика движения в комнате, необходимо убедиться, чтобы сектор действия максимально покрывал пути возможного перемещения.

В частности, инфракрасные датчики должны быть удалены от источников тепла — яркого солнечного света и различных систем обогрева.

Важно: в теплые дни чувствительность инфракрасных датчиков движения может снижаться, так как температура окружающей среды близка к температуре тела. Связано это с тем, что датчики срабатывают из-за разницы между температурой окружения и температурой движущегося объекта. Если человек одет в плотную одежду, то чувствительность детекции также снижается.

автоматическое управление освещением санузла / Хабр

Периодически, читая статьи посвященные умному дому, натыкаюсь на описание неудобств доставляемых автоматизацией освещения в помещениях.

Ещё заказал датчик движения, температуры и влажности. Повесил в ванной и сделал классную автоматизацию: свет в туалете автоматически отключается через 15 минут, если забыли выключить, а свет в ванной включается при входе, по датчику движения, а выключается через 15 минут. Всё классно, кроме того, что жить с этим невозможно. Оказалось, что 15 минут в туалете — это на самом деле мало, особенно если там хорошо ловится Wi-Fi. А он ловится хорошо. Увеличение периода ожидания не помогло, так что эту автоматику я пока отключил и заказал ещё один датчик движения.

Не претендуя на эксклюзивность (и даже подозревая, что все далее сказанное очевидно), расскажу о своей реализации данной задачи у себя.

1. Пироэлектрический инфракрасный датчик движения

Датчик, думаю, всем знаком, рассказывать об особенностях смысла не имеет. У меня он спрятан под керамической плиткой, наружу выходит только линза Френеля.

Данный датчик можно использовать и сам по себе и совместно с контроллером умного дома.

Алгоритм работы:

• включение освещения на определенный период времени при улавливании движения;
• выключение освещения при отсутствии движения продолжительное время.

Минусы:

• домочадцам придется периодически двигаться, чтобы не выключился свет;
• если датчик отгорожен чем-либо (например, шторой для душа), он не сработает и придется выглядывать из-за преграды и махать рукой.

2. Магнитный датчик открывания двери

Классический геркон. Вешаем на дверь и можем пользоваться.

Варианты использования:

• либо просто включение освещения на определенный период времени при открытии/закрытии двери,
• либо (как наивно предложил мой сын) считать каждое нечетное открывание двери входом человека в санузел, а каждое четное — выходом из него.

Минусы:

• в первом варианте будешь периодически сидеть в темноте или наоборот будет происходить перерасход электричества;
• во втором варианте стоит хоть раз открыть и закрыть дверь (не войдя при этом) и алгоритм собьётся.

3. Оба датчика вместе

Итак, попробуем объединить преимущества обоих датчиков. Будем следить за их датчиков и запоминать время срабатывания.

Кроме того, выделим для себя три режима работы системы:

• «Человек точно в комнате», при котором освещение включено неограниченное время;
• «Человек возможно в комнате», при котором освещение тоже включено, но в течение короткого времени;
• «Человека видимо нет в комнате», при котором освещение выключается.

Алгоритм работы следующий:

• при открытии/закрытии двери или движении переходим в режим «Человек возможно в комнате»
• если после этого в течение 15 секунд ничего не происходит, то переходим в режим «Человека видимо нет в комнате»
• если после закрытия двери сработал датчик движения, то переходим в режим «Человек точно в комнате»

Вот и всё! Логика очень простая — человек войдя в санузел и закрыв за собой дверь точно попадёт под датчик движения хотя бы на пару секунд. После этого он может прятаться за шторой или сидеть неподвижно — неважно, система его уже посчитала, свет будет гореть пока снова не откроется дверь (а точнее и ещё 15 секунд после этого и окончания любого движения).

Светильник с датчиком движения для квартиры и дома: на батарейках и беспроводные

Содержание статьи:

Детекторы движения реагируют на перемену потока инфракрасных лучей, спровоцированную передвижением или присутствием людей.

ИК лучи фокусируются с помощью линзы, попадают на фотоэлемент, и он меняет параметры работы. Светильник с датчиком движения устанавливается для включения электроосвещения при начале активной деятельности в области обзора.

Принцип работы светильника с датчиком движения

Лампа с датчиком движения

Сенсорный элемент фиксирует передвижение объекта в досягаемой области для управления светом. Сама лампа не реагирует на смену обстоятельств, но включается или прекращает работу после получения команды от датчика. На реле детектора предварительно устанавливается функция, которая активируется при оживленности в зоне охвата.

Задается не только посыл сигнала о включении, но и команда изменить мощность. Так работает лампа с диммером. Сила освещения регулируется датчиком в зависимости от времени суток. Устанавливается отсрочка времени начала подачи света, что дает экономию электроэнергии.

Лампы с датчиком применяются в подъездах домов, жилых помещениях, офисах, квартирах. Уличные фонари монтируются на проходных предприятий, складов, устанавливаются в малопроходных переулках.

Классификация светильников с ДД

Чувствительные приборы могут регистрировать только движение или работать с другими параметрами. Есть датчики света, которые включают лампочки с наступлением сумерек, такой вид используется, если нужна постоянная видимость. Конструкции с двумя сенсорами дает сигнал лампе, если заметно перемещение объекта и при этом нет достаточной различимости.

Датчик может располагаться в двух положениях:

• встроенный прибор является частью конструкции;
• выносной измеритель соединяется с лампочкой при помощи кабеля.

Считывающий сенсор бывает ультразвуковым на основе микроволн или инфракрасным. Есть преобразователи сигнала, которые срабатывают при повышении степени шума, например, открывании двери, топоте, других звуках.

Инфракрасные

Прибор обрабатывает и анализирует характеристики поступающего инфракрасного (теплового) излучения. Пассивные датчики не испускают волн, а только изучают входящие. Модели активного действия передают лучи в пространство и воспринимают возвратные потоки.

Внутри измерителя располагаются чувствительные фотоэлементы для приема инфракрасных лучей. Перед каждым элементом есть линза Френеля для объединения и фокусировки попадающих потоков. Пространство восприятия поделено между линзами.

Показания чувствительных фотосенсоров становятся разными при появлении динамики в поле зрения одного элемента, прибор фиксирует присутствие в зоне охвата. На практике датчик содержит ячейки из линз, где есть несколько десятков элементов для увеличения результативности наблюдения.

Ультразвуковые

Анализатор изучает шумовые волны, находящиеся за гранью человеческого восприятия. Встроенный пульсатор испускает потоки звуковых колебаний, после чего датчик перестраивается на прием и ожидает возвращения волн. Отраженный инфразвук анализируется для выбора команды.

Волны возвращаются без изменений, если нет движения в зоне видимости. Акустические потоки изменяют показатели, если есть присутствие или динамика (эффект Доплера). Детектор ожидает, когда перемена характеристик достигнет заданного предела чувствительности, и подает сигнал на включение освещения.

Ультразвук генерируется керамическим или кварцевым пьезоэлектрическим излучателем. Иногда ставится мембрана, которая при вибрации испускает ультразвук от действия электростатического поля.

Микроволновые

Томографические измерители работают по типу ультразвуковых моделей, но изучают отраженные радиоволны. Эмиттер внутри генерирует электромагнитные потоки высокой частоты, которые отражаются от стационарных объектов в поле зрения.

Радиоволны проникают сквозь неметаллические материалы, например, камень и дерево, поэтому контролируют площади за преградами. Компактные приборы обслуживают независимые друг от друга территории. Устройства СВЧ отличаются чувствительностью и реагируют на малейшие признаки движения за окном, стеной.

Результативность работы не зависит от погоды, температуры окружающего пространства. Радиоволновые приборы дорого стоят, поэтому их ставят на больших площадях коммерческого значения.

Комбинированные

Если детекторы динамики используются в комплексе с сигнальными системами, например, пультовой охраной, комбинации взаимодействия налаживаются при монтаже. Совместная работа проходит посредством контролера, который идет в комплексе с оборудованием.

Комбинированный светодиодный светильник с датчиком движения включает подсветку места событий и выполняет следующие действия:

• сигнализирует о тревоге;
• делает рассылку сообщений;
• изменяет функциональность климатических устройств.

Инновационное сочетание действий в одном приборе ведет к снижению количества ложных извещений. Команда подается в результате синхронного срабатывания двух чувствительных элементов. Чаще сочетаются микроволновые и инфракрасные измерители, а также датчики разбития стекла и движения.

Разновидности по типу установки

Лампы с детектором бывают переносные и стационарные, разделение возникает от типа источника энергии. В первых используются автономные аккумуляторы или батарейки, а второй тип подключается к электросети.

Стационарные модели бывают настенного, потолочного размещения, ставятся на улице и в помещении для выполнения следующих функций:

• распознавание незапланированного проникновения;
• автоматизация процесса освещения;
• автоматическая регулировка климата.

Лампа работает в фоновом дежурном режиме, если уровень света больше 10 люкс. Снижение степени освещенности до уровня 5 – 10 люкс заставляет реагировать датчик и подается команда на включение подсветки. Повторный переход в дежурный режим происходит, если на протяжении 2 минут (или другого заданного промежутка) нет динамики или звуковых колебаний.

Настенные

Настенные светильники лучше ставить в углу, чтобы охватить большую площадь

Такие источники света используются в небольших комнатах, если потолки располагаются низко и нет возможности повесить люстру. Настенные лампы вписываются в интерьер и выявляют движение в области охвата. Результативность работы зависит от правильного выбора места.

Бра с детектором движения лучше ставить в углу, чтобы увеличить зону обзора. Если ставится на плоскости стены, потребуется два или больше следящих прибора, чтобы не упустить области всего пространства комнаты. Чаще датчики располагаются напротив входа и большого окна.

Источники света на улице ставятся так, чтобы они освещали и контролировали дорожки, калитки, ворота. Лучше ставить их под навесом или приобретать устройства в защитном корпусе.

Потолочные

Потолочная модель охватывает все помещение

Потолочные световые приборы имеют большую площадь обзора, поэтому выявляют динамические изменения на всей площади комнаты. Их размещают в частных дворах, промышленных цехах, складах. Изготовители предлагают приборы под старину или выполненные в классическом, современном стиле.

Уличные светильники потолочного типа размещают под навесами, перекрытиями площадок для отдыха. Ночью приборы срабатывают после появления человека в поле зрения. Иногда такие места освещаются постоянно, и применяются детекторы включения света при снижении интенсивности природного. Лампы включаются вечером и самостоятельно прекращают освещение утром после восхода солнца.

Потолочные модели служат в качестве аварийной сигнализации, в виде средства для обнаружения движения или для освещения пространства в заданные часы.

Разновидности по типу питания

Технические средства освещения и сигнализации модернизируются. Лампы с детектором движения входят в комплексные установки, системы слежения и реагирования. Для сложных схем требуется бесперебойная подача электрического тока.

Источники света бывают:

• проводные;
• беспроводные;
• комбинированные.

Контроль флуоресцентного равновесия и интенсивности светового потока требует разветвленной кабельной системы, что экономически не всегда выгодно. Есть аналог передачи данных в виде цифрового протокола при помощи интерфейса DSI. Светильники с реагированием на динамику управляются аналоговой или цифровой системой, при этом второй вид работает по упрощенному варианту.

Проводные

Уличный прожектор с ДД проводной

Такие модели включаются в розетку или подсоединяются к электрической сети в строении. Устройства работают от 220/380 В/50 Гц. Схемотехническое решение и конструктивное исполнение подключения влияет на результативность и безопасность эксплуатации. Требования надежности прописываются в межотраслевых нормативах ПОТ РМ 016.2001 и РД 153.34.0. 03.150 – 2000.

Класс электробезопасности светильника зависит от прочности изоляции на входе-выходе или корпусе-входе. На выбор источника питания влияет характеристика допустимых токов утечки. Проводные варианты ламп работают надежно, т. к. не зависят от заряда аккумуляторов. Используются резервные генераторы электричества, чтобы исключить остановку датчиков из-за прекращения подачи энергии в общей сети.

Беспроводные

Беспроводной светильник с ДД

Приборы питаются от солнечных батарей, съемных аккумуляторов. Эти лампы снабжаются инфракрасным сенсором обнаружения. Автономные устройства требуют регулярной замены батареек или приобретения накопителя солнечной энергии, чтобы снабжение электричеством было постоянным.

Светильники должны иметь необходимый класс защиты корпусной оболочки от действия влаги и ветра, обледенения, пыли. Например, уровень защиты ламп с датчиком движения для улицы, ванной комнаты, кухни должен быть не меньше значения 54 IP. Первая цифра говорит о предохранении от механического повреждения, а вторая — показывает класс защиты от влаги.

Беспроводные типы используются в помещениях, на придомовых территориях, куда не протянута линия электропередачи.

Правила выбора светильника с датчиком движения

Современные приборы ночного видения с функцией включения света делятся по мощности, углу охвата, чувствительности и возможности выбора времени задержки до включения. Интенсивность света выставляется на коробке прибора или управляющем пункте. Угол обзора ставится с помощью шарнирных элементов. Параметры есть в инструкции по использованию.

В последних моделях потолочных светильников нет настройки по углу охвата, т.к. они контролируют пространство на 360°. Чувствительность может настраиваться от максимума до минимума, в результате чего датчик реагирует только на людей и не включает свет при движении животных, птиц. Период отсрочки включения чаще всего выставляется на 5 – 600 секунд.

Установка и подключение

Схема подключения

Светильники с ДД монтируются по схеме, предложенной производителем. В конструкции выделяется лампа и светодиодный элемент, который бывает выносным или встроенным. Первый вариант предполагает, что датчик ставится на потолок или напротив входа, а источник света располагается в удобном месте для наилучшего освещения помещения.

В прямой схеме подключения лампа соединяется с сенсором и включается автоматически. В этой системе индикатор может перегореть при скачках напряжения в сети. Одновременно с сенсорным элементом ставится обыкновенный клавишный тумблер для предупреждения таких ситуаций. Схема называется обходной и соединяет выводы светильника с электросетью и контактами прерывателя.

Достоинства и недостатки светильников с датчиком движения

Светильники с ДД экономят энергию, так как включаются только по мере необходимости

Лампы с реакцией на движение экономят электричество, т.к. включаются только в определенные моменты. В результате срок работы лампочки в приборе продлевается за счет рационального режима. Выбор беспроводных устройств экономит средства, которые могли быть затрачены на приобретение и монтаж кабеля.

Преимущества ламп с детектором движения:

• возможность комплектования LED лампочками, что сэкономит до 70 – 80% электроэнергии;
• простота управления, настройки и эксплуатации;
• увеличение уровня безопасности в частном дворе или на объекте хозяйствования.

Гарантия на лампы с детектором обычно дается на 3 – 5 лет, расчетный срок окупаемости составляет 5 лет.

преимущества, виды, выбор, особенности установки

Изначально датчики для включения света разрабатывались для комплексной охранной системы. С помощью подачи сигнала реагирующим элементом происходит автоматическое освещение зоны, где зафиксировано движение. Таким образом, подаётся оповещение о несанкционированном проникновении.

При разработке системы «умный дом» подобные устройства заняли достойное место в инновационном проекте. Их используют в сочетании с другими приборами и по отдельности.

Посмотрите видео как установить датчик движения

Преимущества датчиков

• рациональное использование электричества;

• отпадает необходимость искать в темноте выключатель;

• простой монтаж;

• многие модели имеют иммунитет на животных;

• можно выбрать прибор необходимых параметров.

Недостатки

• у дешёвых моделей относительно высокий показатель степени ложных срабатываний;

• для корректной эксплуатации нужно привлечь специалиста для установки и настройки прибора;

• высококачественные сигнализаторы имеют высокую стоимость.

Виды датчиков для включения света

Весь ассортимент выпускаемых датчиков подразделяется по видам, которые отличаются реагирующим элементом и принципом работы. По назначению устройства бывают уличные (наружные) и комнатные (внутренние).

Принципом работы уличного устройства является расчёт расстояния до движущегося объекта, изменение температурных показателей. Некоторые модели выпускаются со встроенным иммунитетом на животных, наделены другими дополнительными функциями. Диапазон действия многих приборов составляет 100-500 м, что удобно использовать для контроля больших территорий коттеджей и коммерческих помещений. Существуют сигнализаторы, которые предусматривают установку прожекторов определённых параметров. Поэтому перед покупкой следует ознакомиться с техническими характеристиками и рекомендациями по монтажу.

Комнатный датчик более прост в использовании, легко монтируется в любую комнату или подсобное помещение. Отличительной чертой является непереносимость резких перепадов температур.

Существует несколько типов чувствительных элементов, которые и определяют вид устройства.

• Ультразвуковой элемент улавливает шумы, исходящие от предметов и объектов. Такие модели считаются самыми выносливыми и долговечными.

• Инфракрасный элемент работает по принципу термометра. Как только в контролируемую зону попадает объект, имеющий тепловое излучение в границах 36,6, то происходит реагирование и подача сигнала. Зависимость от температурного фактора делает прибор уязвимым к солнечным лучам или обогревательному оборудованию. При монтаже это обязательно учитывается.

• Микроволновой элемент напоминает принцип работы локатора. Микроволны улавливают любые отклонения от заданных параметров и мгновенно срабатывают. Датчики этого типа считаются более практичными, но стоимость их на порядок выше.

Выбор датчика освещения

Планируя оснащение дома или участка датчиками, нужно продумать все детали, чтобы сделать их эксплуатацию удобной и эффективной. Неправильные параметры или монтаж только усложнять использование устройства. Каждый прибор имеет факторы, влияющие на его функциональность, их и нужно учесть при покупке.

• Ключевым моментом является назначение датчика. Так сразу определяется подходящая модель и особенности её установки. При выборе следует учитывать возможные помехи и расстояния. Так козырёк на доме или беседка во дворе может стать помехой для реагирования чувствительного элемента.

• Важно сразу ознакомиться с особенностью крепления датчика и определить, подходит ли тот или иной вариант. Все сигнализаторы делятся на встроенные или навесные способы монтирования.

• Размеры датчика, принцип действия, правила установки определяют мощность.

• При выборе модели нужно учитывать наличие стеклянных перегородок, мобильных ниш и крупных предметов декора. Они могут снизить эффективность работы.

• Перед покупкой следует определить самый оптимальный угол для установки прибора и учесть радиус обзора, особенности обстановки.

• Датчики после монтажа нуждаются в качественной настройке. Перед покупкой следует уточнить количество настраиваемых уровней, показатели ложных срабатываний.

Особенности установки датчика света

Монтаж производится в первую очередь согласно инструкции и техническим характеристикам сигнализатора. Перед креплением нужно ознакомиться со схемой подключения. В случае необходимости привлечь специалиста.

• Работы по подключению датчиков производятся согласно рекомендациям производителя с соблюдение следующих правил:

— при соединении элементов и проводов следить за фазировкой;

— использование заземления;

— трёхжильный кабель укладывать в щиток;

— монтаж выполнять на клеммах;

— обязательно распределять нагрузку.

• Место для крепления сигнализатора должно исключать прямое попадание солнечных лучей. Также нежелательно близкое соседство с нагревательным оборудованием.

• Стена или поверхность, на которую монтируется устройство не должно подвергаться вибрации.

• Если в сопроводительных документах не указывается высота крепления прибора, выбрать оптимальный вариант – немного выше 2 метров с хорошим обзором детектора.

• Качество работы сигнализатора зависит, в частности, от номинального тока. Если фиксируются частые перепады, следует установить стабилизатор напряжения.

        Поделиться:

Особенности светильников с датчиком движения для подъезда

Светильники, которые обладают датчиком движения, пользуются спросом не только благодаря экономии электроэнергии, но и лёгкости в установке и эксплуатации. В статье описаны технические характеристики, особенности конструкции, какие бывают разновидности. Освещены плюсы и минусы, а также как правильно выбрать и не ошибиться при выборе продукции.

Что такое светильник в подъезд с датчиком движения

Устройство, предназначенное для подъезда, по принципу работы и назначению не отличается от других светильников с датчиками движения. Сам источник света не реагирует на движение в зоне досягаемости. За эту функцию отвечает сенсор, который определяет изменение движения объектов. Также он одновременно регулирует освещение. Когда поступает сигнал от датчика, лампа может либо включаться, либо выключаться

Перед тем как зафиксировать изменения в движении, устройство активирует команду на реле. Это может быть включение или выключение и даже изменение уровня мощности. Если есть диммер, тогда появляется возможность настраивать степень освещения в зависимости от времени суток.

От системных опций и программ зависит работа всех составляющих устройства: регулятора света, датчика и самой лампы. Также системные программы определяют задержку на включение. Последнее действие можно активировать командой активации лампочки через заданный временной интервал. Благодаря этому можно значительно экономить электроэнергию.

Где и как используется

Данные устройства предназначены для использования в подъездах и парадных. Чаще такие устройства сделаны на основе светодиодов. Они обладают автоматической функцией зажигания света, притом конкретно во время того, пока происходит передвижение в пределах заданной области. Как только движение прекращается, устройство также автоматически выключается. Таким принципом работы обладают почти все виды таких светодиодных светильников для внутреннего освещения.

Особенности конструкции светильника с датчиком движения для подъезда

Конструкция устройства ничем в основном не отличается от других разновидностей:

• сенсор;
• источник света (лампа).

Чаще всего материалом изготовления служит пластик. В качестве оболочки в виде фонаря, торшера или люстры, создаётся также плафон с датчиком движения для подъезда.

Схема датчика

Технические характеристики

Перечень основных технических характеристик:

• Температура цвета (К). Определяет цветовое восприятие свечения.
• Мощность (Вт). Она влияет на уровень освещения.
• Рабочая температура составляет от -40 до +50 градусов.
• Количество сверхъярких диодов в корпусе (для LED-ламп).
• Световой поток (Лм).
• Угол рассеивания потока света.
• Степень защиты IP.
• Перечень основных характеристик инфракрасного датчика:
• Максимальный угол обзора.
• Чувствительность (отвечает за радиус действия).
• Диапазон рабочей температуры.

По типу света LED-лам и датчики движения разделяются на четыре типа:

1. Холодный белый. В основном применяются в уличных фонарях.
2. Белый нейтральный. Больше всего применяется в промышленности и офисных помещениях.
3. Тёплый жёлтый. Этот тип применяется в квартирах, жилых помещениях и подъездах.
4. Разноцветный. В основном востребован в сфере дизайна и декорации.

Светодиодные светильники могут применяться в разных сферах, и устройства с датчиком движения для включения света в подъезде не являются исключением.

Питание светодиодных светильников с датчиком движения для ЖК происходит переменного тока 220 В. Аналогичным образом питание может производиться автономных источников – аккумуляторов и батареек. Благодаря развитию современных технологий для создания освещения в подъезде с датчиком движения внедряют солнечные батареи.

Стационарные устройства используют городскую сеть. Для ЖКХ используются устройства с мощностью 6 Вт с антивандальным типом защиты. Освещаются придомовые территории, фасады зданий. Для это также рекомендуется применение прожекторов на основе сверхъярких диодов 30 Вт с датчиком движения.

Часто такие прожекторы обладают встроенным датчиком, который включается при определённой команде в тёмное время суток. Например прибор Horoz Electric обладает мощностью 30 Вт, а показатель светового потока составляет 1500 Лм в секторе 150 градусов. Угол обзора датчика составляет 180 градусов с учётом дальности действия 10-15 метров. Такой прожектор может прекрасно освещать как двор и территорию около подъезда, так и памятник на городской площади.

Подъездные светодиодные светильники с датчиком движения, который использует в качестве источника питания батарейки или аккумуляторы, также могут использоваться работниками технических служб организаций ЖКХ.

Какие есть виды

Виды светильников можно разделить на несколько категорий.

По типу установки светильники могут быть таких видов:

• накладные;
• встраиваемые;
• консольные;
• потолочные.

По мощности устройства на основе сверхъярких диодов с датчиком движения не уступают светильникам для натяжных потолков, равно как и накладным светодиодным светильникам.

По устройству источника света бывают:

• Инфракрасные. Самые популярные модели. Принцип действия базируется на обнаружении изменения температуры окружающей среды. Лишь только при этом условии прибор сможет включиться. Учитывая то, что человеку свойственно излучать инфракрасное свечение, отсутствует возможность ложного срабатывания.
• Микроволновые. Способ работы во многом напоминает ультразвуковой тип. Только у данной разновидности датчик распознаёт колебание радиоволн. Во время прерывания волны идёт замыкание контакта, тем самым зажигая свет. Хорошо работает как снаружи, так и в подъездах.
• Ультразвуковые. Чаще всего их используют для создания света снаружи. Прибор включается благодаря обнаружению датчиком звука. Также хорошо подойдёт для подъездов и парадных.
• Комбинированные. Такой вид светильника обладает одновременно несколькими сенсорами. Это, соответственно, улучшает характеристики устройства, что повышает его уровень эффективности в использовании. Сейчас активно набирает популярность и постепенно вытесняет инфракрасные модели.

Достоинства

• Значительная экономия электроэнергии.
• Длительный срок работы.
• Экологичность. Нет вредных элементов.
• Диапазон напряжения сети от 180 В до 240 В.
• Высокий показатель мощности потока света при низком потреблении электроэнергии.
• Не издаёт ненужный шум во время эксплуатации.
• Простой монтаж устройства.
• Простота подключения.
• Возможность установки различных типов ламп.
• Возможность настройки и изменения режима работы устройства в зависимости от степени освещения.
• Разнообразие моделей на рынке.
• Автоматическое освещение тёмных зон в подъезде.
• Во время включения отсутствует скачок нагрузки в электросети.

Недостатки

• У светодиодных источников света зачастую высокая цена.
• Производственный брак.

Как выбрать

• Упаковка должна быть без повреждений, сухой и чистой.
• Правильность написания названия продукции производителя.
• Обязательное наличие штрихкода и/или QR-кода.
• Наличие всех технических характеристик и параметров на упаковке.
• Наличие инструкции и паспорта.
• Важным аспектом является наличие гарантии качества продукта.

В связи с этим во время приобретения рекомендуется попросить продавца показать соответствующий сертификат качества, чтобы не сомневаться в подлинности и качестве устройства. В случае, если такой сертификат отсутствует, тогда не стоит рисковать и покупать продукцию сомнительного качества.

Для того чтобы правильно подобрать светильники со встроенным датчиком движения, рекомендуется сразу схематически отобразить, где будут они располагаться. Учитывая этот момент, станет понятно, сколько будет необходимо устройств с широким углом обзора (360 градусов), а сколько – с узким.

Так, для освещения лестницы желательно установить датчик с небольшим действием, например, инфракрасных лучей. Недорогие модели не славятся качеством, поэтому и могут не оправдать ожиданий. Для их изготовления всегда используют некачественные детали. У продукции с высокой ценой и соответствующими документами гарантия значительно дольше.

Класс защиты IP имеет принципиальное значение для приборов, которые используются снаружи в условиях города. Их степень защиты от попадания влаги и пыли должна составлять не менее IP 65-68. Рабочая температура должна находиться в диапазоне от -50 до +50 градусов. Корпус должен иметь антивандальные составляющие. Само устройство должно обладать сроком службы не менее 20 000 часов.

Стоит также обращать внимание на показатель мощности. Для временного освещения около калитки или у входа в дом рекомендуется устанавливать устройство с мощностью 10-12 Вт или меньше. Слишком яркий свет будет негативно сказываться на зрении. Однако при необходимости освещения большой территории следует учесть площадь помещения, для грамотного расчёта мощности прибора с датчиком движения. Если датчики реагируют на присутствие и передвижение домашних животных, тогда следует выбирать модели, которые не реагируют на определённые виды домашних питомцев (по их весу).

Выбор светильников с датчиком движения для подъезда довольно ответственное дело, так как от него зависит наличие и качество освещения в доме, поэтому к нему нужно подойти с особым вниманием.

Датчики движения для включения света в квартире и в доме

Стандартные места установки датчиков в квартире/доме

Первое, о чем вспоминается, когда слышишь про автоматизацию освещения в квартире или доме — это система Умный Дом. Она представляет собой автоматизацию всех инженерных систем дома. Другими словами, все они собраны в единый пульт и настроены различные сценарии их эксплуатации.

К примеру, с помощью автоматизированных систем можно сделать так, чтобы при наступлении определенной температуры в помещение включался или кондиционер, или наоборот –  батареи. Или что-то еще по вашему желанию.

Зачем это нужно?

Основные причины, по которым люди внедряют подобные системы в своих квартирах:

1. Повысить уровень комфорта, удобства и безопасноcти жилища.
2. Экономить электроэнергию, затраченную на освещение дома.

И если с первым пунктом не поспоришь — в хорошо спроектированной системе очень комфортное управление. Вам не придется управлять множественными системами по отдельности, все заведено в единый пульт.

А вот насчет второго пункта должны предупредить сразу — затраты на проектирование, монтаж и закупку оборудования для подобной автоматизированной системы окупятся не скоро. Не тот масштаб.

Такие системы управления инженерными узлами эффективны в экономическом плане на производствах, в офисных зданиях, парковках, логистических комплексах. В доме же это в первую очередь комфорт, удобство, безопасность и в самую последнюю – экономия.

В квартирах коттеджах автоматизация, как правило, достигается сценарным управлением. Сценариев можно придумать бесконечное количество. Например, сценарий «кухня» будет включать световую дорожка на кухню, а сценарий «кинотеатр» задействует свет, а еще шторы, проектор и так далее.

Естественно, в автоматизированной системе управления будут обязательно задействованы датчики движения и/или присутствия. Их количество, а также места установки будут зависеть от конкретных задач.

В любом случае надо понимать, датчики движения в квартире устанавливаются для автоматического включения/выключения чего-либо, но программировать их можно по-разному. Например, вы можете сделать так, чтобы в ночное время при входе в комнату включался только нижний свет, а в дневное – верхний.

Также можно установить датчики в нижнюю зону кровати и, когда ноги опускаются, включается нижняя подсветка. Если в системе присутствуют камеры можно задействовать включение записи по датчику. Вариантов можно придумать огромное количество.

Датчики движения в квартире могут не только выдавать команды, реагируя на присутствие кого-то в зоне видимости или на освещенность, но также и понимать, с какой стороны происходит движение и включать нужную лампочку + мерить температуру.

Куда устанавливаются датчики

Автоматизировать можно как весь дом, так и его часть. Все зависит от ваших возможностей и потребностей. Кто-то ставит датчик движения для включения света в прихожей и коридоре да и ограничивается этим, а кому-то нужно, чтобы работали сложные сценарии. Единственное, куда не рекомендуется ставить датчики в доме – это спальни. Все остальные помещения оставляют вам простор для творчества. Можно даже на кухню поставить датчики движения под шкафы кухонной мебели – рука попадает под шкафы и включается подсветка фартука.

Стандартные места установки датчиков в квартире/доме

• — прихожая
• — коридор
• — гардероб
• — санузел
• — кладовая
• — гараж
• — лестница

Освещение дома с помощью датчиков.
Какие модели подойдут?

Мы уже рассказывали о том, как подобрать датчик движения и какие факторы нужно учесть при его установке и настройке. Сегодня перечислим основные модели, подходящие для монтажа в жилых помещениях.

В проходных помещениях и лестницах как правила ставят следующие датчики:

№	Модель	Описание
91008	LC-plus 280 /white	Датчик движения уличный 280°, радиус действия 16м., защита от подкрадывания 360° / IP54 / белый
92623	Indoor 180-R-FM 3-conductor-engineering covering included /white	Датчик движения настенный 180°, дальность действия 12м., с акустическим сенсором, с лицевой накладкой, скрытый монтаж в установочную коробку / IP20 / белый
92197	PD3-1C-FC /white	Датчик движения потолочный 360°, диаметр действия 10м. , скрытый монтаж в подвесной потолок / IP20 / белый
92902	PD9-1C-FC /white	Мини-датчик движения потолочный 360°, с выносным блоком, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP20 / белый
92184	PD3N-1C-FC Micro /white	Датчик движения потолочный 360°, с шумовым сенсором, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP23 / белый

В комнатах, где домочадцы присутствуют большую часть времени:

№	Модель	Описание
92900	PD9-M-1C-FC /white	Мини-датчик присутствия потолочный 360°, с выносным блоком, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP20 / белый
92712	PICO-M-1C-FC /white	Мини-датчик присутствия 360°, диаметр действия 10м., скрытый монтаж в подвесной потолок, / IP65 / белый
92583	PD11-M-1C-FLAT-FC /white	Датчик присутствия 360°, диаметр действия 9м. , с плоской линзой, скрытый монтаж в подвесной потолок, / IP20 / белый
92565	PD2-M-1C-FC /white	Датчик присутствия потолочный 360°, диаметр действия 10м., скрытый монтаж в подвесной потолок / IP20 / белый
92585	PD4-M-1C-FC /white	Датчик присутствия потолочный 360°, диаметр действия 24м., скрытый монтаж в подвесной потолок / IP20 / белый

Нужна помощь в проектировании? Мы поможем подобрать и правильно расставить датчики на вашем объекте. Сделаем это совершенно бесплатно. Обращайтесь и подписывайтесь на наш блог, чтобы не пропускать полезные статьи про работу датчиков движения и присутствия.

comments powered by HyperComments

Вот некоторые вещи, которые вы не знали о светофорах (которым сегодня 101 год)

Скульптура «Дерево светофора» в Лондоне (фото: REX Shutterstock)

Если вам нравится водить машину и стоять в пробке (а кому нет?), То вы можете быть благодарны светофору сегодня исполняется 101 год!

Возможно, они не вызывают восхищения (а иногда и просто разочаровывают), но они произвели революцию в наших городах и спасли жизни тысяч автомобилистов.

Чтобы отпраздновать одну из тех мелочей, которые заставляют мир вращаться, вот несколько фактов о светофорах, которых вы, возможно, не знали.

Первый светофор…

… был установлен в Кливленде, штат Огайо, 5 августа 1914 года.

Первый британский электрический светофор…

… появился только в 1925 году, когда его установили в Лондоне. Однако ими управлял офицер полиции — первые автоматические фонари были установлены в Вулверхэмптоне в 1927 году.

А вот первые неэлектрические светофоры…

… были газовыми лампами с ручным управлением, которые были вывешены перед зданием парламента в 1868 году.

БОЛЬШЕ: Сколько вам нужно, чтобы арендовать час возле этих достопримечательностей Лондона?

БОЛЬШЕ: Мужчина подает в суд на свою новую жену за мошенничество после того, как впервые увидел ее без макияжа

Почему они не прижились?

Потому что в течение четырех недель после установки они взорвались, ранив бедного полицейского, управлявшего ими.

Почему эти цвета?

Красный, желтый и зеленый использовались на железных дорогах в то время, и теперь они известны как универсальные сигналы для остановки, подождать и ехать (или, для некоторых велосипедистов: ехать, ехать и ехать).

Кому мы должны похвалить?

Возможно, вы не знаете имени Лестера Уайра, но его изобретение вы видите каждый день. Его конструкции были разработаны и изменены с тех пор, в том числе один для светофоров, которые управлялись гудком. Очевидно, они были быстро заброшены после того, как жители пожаловались на шум.

БОНУС — Светофоры молятся более, чем большинству известных божеств … Хорошо, это не совсем факт , но, вероятно, это правда.

БОЛЬШЕ: Папа учит дочь правилам безопасности при обращении с оружием … затем случайно стреляет ей в руку

Получите всю необходимую информацию последние новости, приятные истории, аналитика и многое другое

Светофор

У вас есть задержка?

У нас есть удержание первой выплаты для проверки трафика, последующие выплаты производятся без удержания.

Если я не смог выполнить 10 подтвержденных запросов, но хочу вывести деньги, что мне делать?

Если вебмастер не получил 10 подтвержденных запросов и желает получить первый платеж, мы можем оплатить только заказы, приобретенные покупателями по почте.Следовательно, время первого платежа будет равно времени получения товаров покупателями. Информация о выкупе запрашивается не чаще одного раза в неделю.

Как часто вы делаете платежи?

Каждый день кроме выходных.

В какие платежные системы вы выводите деньги?

Выплачиваем через WebMoney, USDT, ePayments, Capitalist, Qiwi, Яндекс.Деньги, счет юридического лица и банковский перевод.

Как я могу получить доступ к частным предложениям?

Все, что вам нужно сделать, это быть дружелюбным к нашей поддержке, уметь хранить секреты и стабильно работать с нами в течение длительного периода. Конечно, мы смотрим на количество заявок, выкупов и готовность веб-мастера тестировать предложения из нашей витрины, прежде чем предоставлять доступ к частным. Но, опять же, для нас важнее налаженное и дружеское общение, которое, конечно же, должно быть взаимовыгодным.

Как часто будет обновляться статистика? (Как быстро лиды отображаются в системе?)

Статистика отображается в реальном времени. Максимальное время отображения лида в системе — 2 минуты.

Какие есть ограничения и запреты?

У нас есть строгий запрет на участие в мошеннической деятельности (мошенников). Мы также рекомендуем отменить тестовые запросы по телефону или уведомить службу поддержки, чтобы система защиты от мошенничества не сигнализировала о подозрительной активности.

Можно ли получить авансовые платежи?

Для нас очень важно то, что у веб-мастера не заканчивается оборотный капитал, поэтому мы можем сказать, что все наши платежи являются авансовыми платежами.

Какая минимальная сумма?

Вы можете снять любую сумму.

Есть ли у вас реферальная программа?

Выручка от привлеченных рефералов:
— 5% в первый месяц с момента регистрации
— 2. 5% — 2-й и 3-й месяц
— 1% — с 4-го по 6-й месяц

У вас есть персональные менеджеры?

Да, у нас есть персональные менеджеры.

Могу ли я прослушать записи разговоров в колл-центре?

Да, вы можете запросить записи разговоров через службу поддержки.

У меня есть идея оффера, на которое я могу направить трафик.ты можешь помочь мне с этим?

Наша задача — запускать действительно крутые офферы. Поэтому, если у вас есть идея для предложения, мы будем рады ее рассмотреть и запустить предложение на индивидуальных условиях.

Какой у вас формат работы? Какой самый эффективный способ поддерживать с вами связь?

Мы создаем чаты поддержки в Skype или Telegram, куда также добавляем всех менеджеров службы поддержки, которые дежурят посменно.При появлении вопроса дежурный менеджер оперативно отвечает там, в чате поддержки. Вы также можете отправлять свои вопросы в билетах и ​​по электронной почте, но практика показывает, что чаты — самый удобный и быстрый способ взаимодействия.

Видеоролики о светофоре

и роялти-фри видеоролики о светофоре

видеоролики и видеоролики о светофоре | Depositphotos®Зеленый свет для пешеходов. Светофор меняет цвета Красный светофор становится зеленым.Светофор меняет цвета4k, знак остановки азиатского пешеходного перехода в городе Куала-Лумпур. Красный светофор. Перекресток перекрестка улиц в столице Малайзии. Центр Азии — Dan4k, азиатский пешеходный знак пешеходного перехода в городе Куала-Лумпур. Цвет светофора изменится с красного на зеленый. Улицы пересечения перекрестка дороги столицы Малайзии. Азия центр города-Dan3d модель пассажирского автобуса очень быстро едет по шоссе. Футуристический фон города. 3D-рендеринг. Вид движения в Бангкоке, Таиланд. Светофор на перекрестке в Синдзюку, Токио, дождливый день в ночное время. 3D модель пассажирского автобуса, очень быстро едущего по шоссе.Футуристический фон города. 3d рендеринг. 3D модель пассажирского автобуса очень быстро едет по трассе. Футуристический фон города. 3D-рендеринг. Светофор на перекрестке в Синдзюку Токио дождливый день ночью Светофор на улице Включая светофорСовременная милая девушка-подросток ждет зеленый свет на светофоре на дороге. Туристический автобус в автомобильной пробке Включая светофорКрасный светофор для пешеходов на фоне старого европейского города. Светофор на перекрестке в Синдзюку Токио дождливый день в ночное время. Зеленый свет для пешеходов.Красный свет на зеленый свет4k, азиатский пешеходный переход подписать город Токио. Светофоры меняют цвет с красного на зеленый, свет загорается в прекрасный день с голубым небом. Перекресток перекрестка улиц Япония Мама и дочь переходят улицу по пешеходному переходу. Светофоры. Вид с воздуха на перекресток дорог в ночном timelapse большого города. 3D модель пассажирского автобуса очень быстро едет по шоссе. Футуристический фон города.3D-рендеринг. Зеленый свет для пешеходов. Люди идут за пешеходами, зеленый светофор. Двигайтесь налево Светофор на перекрестке в Синдзюку Токио дождливый день ночью4K, Азиатский пешеходный переход, знак Токио. Светофоры меняют цвет с зеленого на красный, свет загорается в прекрасный день с голубым небом. Перекресток перекрестка улиц Япония Центр Азии-Дансан-Джиминьяно, Италия — 17 мая 2019 г .: Девушка ждет зеленого светофора, пустая дорога со светофорами, вид с воздуха на перекресток дорог в замедленной съемке в ночное времяНью-Йорк, Нью-Йорк, США. 2 сентября 2016 года: американский флаг перед городом. Автомобили, пересекающие светофор в солнечный день, а автомобили ждут на светофоре на заднем плане. Светофор старого итальянского города горит красным. Запрещение остановки светофора. Светофор с красным и зеленым. Люди и провода в ночном городе. Вид на движение в Бангкоке, Таиланд. Светофор на перекрестке в Синдзюку, Токио, дождливый день ночью. Съемка ночного города. Пешеходы ждут на светофоре — оживленная городская улица с автомобилями в городе: люди переходят дорогу — деталь ног. Светофор вечером.Красный на зеленый. Светофоры на улицах Мумбаи, Индия: взрослая женщина, быстро нажимающая педали, тормозя на светофоре, правила на дороге Крупным планом, городской светофор меняется с красного на зеленый сигнальные автомобили Сан-Джиминьяно, Италия — 17 мая 2019 г .
