Схема электропроводки в частном доме своими руками

Современную квартиру, дом, офис или коммерческое заведение невозможно представить без электричества. Оно плотно вошло в нашу жизнь и продолжает захватывать все новые и новые сферы жизнедеятельности. От того, насколько качественная проводка в помещении и насколько бесперебойно она работает, зависит функционирование объекта — без электричества отключается освещение, электрокотлы, кондиционеры, компьютеры и пр. Поэтому если вы задумываетесь о создании полноценной схемы электропроводки в частном доме, то прочитайте нашу статью — в ней мы расскажем о тонкостях и нюансах этого дела.

Содержание:

  • 1 Введение
  • 2 Делаем разводку
  • 3 Разделение по группам потребителей
  • 4 Подготовительные работы
  • 5 Как правильно осуществлять разметку
  • 6 Монтаж
  • 7 Некоторые нюансы

Введение

Подключение участка, дома к электроснабжению выполняют силовым кабелем от столба к дому по воздуху или  подземным способом в траншее.

Для подземной прокладки используют силовой кабель, например, асбл 3х240 в Краснодаре. Главная конструкционная особенность — наличие защитной брони. Гибкие свойства и высокая плотность электрокабеля делают его пожаробезопасным. Повышенная надежность изделия обусловлена наличием двух стальных лент.

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок — то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж — она считается основополагающей.

Делаем разводку

Проводка может быть двух типов — наружная или скрытая. Сегодня практически повсеместно используют скрытую проводку, которую укладывают в вырезанные по стенам и потолку штробы. Наружная проводка применяется там, где каналы проложить не удается — в деревянных домах, конструкциях из оцилиндрованного бревна, бруса, по полу и пр.

Рисуя схемы электропроводки в частном доме своими руками, обязательно учитывайте, что СНиП требует делать покомнатную разводку. Более того, нужно рассоединять линии розеток и освещения. Такое решение более затратно, чем “круговые” схемы, но оно безопасно и позволяет включать в сеть мощные потребители без риска выхода остальных приборов из строя. К тому же покомнатная разводка позволяет проводить ремонт в одном помещении, отключив его, тогда как в остальных будет электричество.

Разделение сетей по классам позволяет использовать кабеля и автоматы нужной мощности. К примеру, для освещения используется провод на 1.5 квадрата и автомат на 16А. Этого вполне достаточно для подключения нескольких источников освещения и даже мощной центральной люстры. Для розеток используют кабель на 2.5 квадрата и автомат на 25 ампер. Суммарная мощность на одну линию не должна превышать 4,5 кВт (например, микроволновка, вытяжка и электрочайник, включенные в одну розетку или линию “едят” 800+300+1300 Вт или 2,4 кВт). Если вы планируете подключать мощные потребители (к примеру, бойлер на 3-4 кВт, стиралку, электрокотел, духовой шкаф), то тяните к ним отдельные линии.

Нормативы прокладки кабелей

Линия подходит к электрическому щитку, на каждую устанавливается отдельный автомат согласно мощности. На входе ставится общий автомат (можно использовать на 32 или 40А).

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

  1. Сеть, используемая для освещения.
  2. Сеть, используемая для питания розеток.
  3. Силовая сеть (для мощных потребителей).
  4. Сеть, используемая для уличного освещения.
  5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Внимание: стабилизатор выровняет напряжение и защитит ваши приборы от перегорания, но для этого нужно правильно рассчитать его мощность с таким расчетом, чтобы его хватало на все одновременно работающие устройства.

Нарисуйте схему прокладки кабелей и размещения устройств

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

  1. Мультиметр.
  2. Тестерная отвертка.
  3. Коннекторы для проводов.
  4. Плоскогубцы.
  5. Нож для снятия изоляции.
  6. Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты — это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Как правильно осуществлять разметку

Разберем, как правильно строить электропроводку в доме своими руками (пошаговая схема). Начинайте делать разметку от щитка. Сначала проведите линии, по которым будут проходить основные магистрали. Подумайте, какой ширины и глубины резать штробу. Затем подумайте, где расположатся электромонтажные коробки (их нужно делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для светильников. Когда все подготовительные работы завершены и линии пролегания нарисованы, то приступайте к штроблению. При помощи болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся вторые. Затем при помощи перфоратора или зубила выдалбливается канавка, в которую закладываюся кабеля. Их крепят внутри штроб при помощи стяжек, а затем заделывают цементом или асбестом.

Внимание: проводить заделку рекомендуется после тестирования системы. Если какой-то кабель повредился в процессе монтажа, то не придется вырезать штробы заново.

Грамотное подсоединение щитка

Монтаж

После разметки и вырезки штроб в них укладываются кабеля. Все соединения осуществляются в монтажных коробках при помощи специальных штекеров. Можно, конечно, пропаивать провода, но это совершенно излишне и занимает много времени. Штекерное подключение быстрое и надежное, главное, выбрать оригинальные материалы.

При подключении выключателей нужно размыкать фазу, а не ноль. Фаза приходит на нижнюю часть патрона, а не на боковую, чтобы вы случайно не зацепили ее при замене лампочки. Это основные правила того, как сделать проводку в доме своими руками — запомните их и выполняйте в обязательном порядке.

После того как провода разложены, нужно подключить их к электрощитку, установив в него автоматы, УЗО, счетчик. Его может переносить или пломбировать только сотрудник энергоснабжающей компании, поэтому не торопитесь снимать его сами — вас оштрафуют на крупную сумму. Все кабеля, заходящие в счетчик, желательно промаркировать, на автоматы наклеить стикеры с обозначением, за что они отвечают, или подписать их маркером. Также желательно наклеить на дверцу щитка схему подключения, иначе через 5-10 лет вы просто не вспомните, что и как было собрано.

Некоторые нюансы

Расскажем вам некоторые тонкости того, как провести свет в доме своими руками. Существуют два вида кабеля — медный и алюминиевый. Мы настоятельно рекомендуем вам использовать только медный кабель — он выдерживает большие нагрузки, не портится со временем и легко укладывается даже на изгибах. Запитывать розетки лучше всего кабелем 3*2,5 ВВГнг (негорючим). Третий кабель идет на заземление (многие современные устройства не работают без него). Одинарные розетки лучше не ставить — вам их просто не хватит. На одну комнату нужно минимум 4 розетки (даже в спальне вы включите телефон на зарядку, планшет, утюг и торшер). Для залов рекомендуется создавать группы по 4-6 розеток (к примеру, для подключения компьютера надо минимум 4, а если у вас есть принтер/сканер, то все 6). На кухне возле рабочей поверхности также обычно ставят 4 розетки (вытяжка, электрочайник, блендер, хлебопечка), еще минимум 2 разводят на остальные устройства (холодильник, электрокотел, бойлер и пр).

Для освещения целесообразно использовать обычный кабель ВВГнг 3*1,5 мм2 — его вполне достаточно для питания нескольких источников света. Но если вы планируете создать проходные выключатели, то вам нужно будет доработать схему.

В целом, электрика в частном доме сложная только на первый взгляд. Если вы изучите соответствующую литературу и будете соблюдать все советы, то вы быстро и качественно сможете собрать ее сами. Главное — не экономить, использовать только качественные комплектующие и быть благоразумным, не подключая на кабели для освещения бойлер или теплый пол.

схема, пошаговая инструкция по монтажу

Если вы знакомы хотя бы с азами электротехники и электрофизики, то провести электропроводку в коттедже не составит труда. С инструкциями ниже вы сможете грамотно провести коммуникации, которые примут с вашей энергетической компании.

Содержание

Составление плана электропроводки

Обратите внимание, что все, сказанное ниже, подходит исключительно для однофазной сети 220В, т.к. она уже подведена к дому. Трехфазку монтировать могут только специалисты из спецорганизаций, поэтому заниматься их самостоятельным монтажом нет смысла.

Итак, в частном доме своими руками вы уже подготовили стены, кровлю, закупили коробки. Можно приступать к составлению схемы проводки в проекте.

Выглядит она примерно так. Также на нее можно нанести точки расположения розеток, характеристики и маркировки комплектующих.

Сколько фаз

Все же вопрос о фазности не стоит закрывать. Теоретически, в разводку электропроводки в частном доме можно сделать и трехфазной. Это будет удобным, т.к. варочная поверхность, духовка, некоторые виды кухонного оборудования предназначены для 380В, а к 220В оно подключается через «треугольник».

Так можно будет эксплуатировать технику «на всю» без посредников. С другой стороны, есть ряд ограничений:

  1. Жестче требования безопасности, т.к. вероятность поражения током выше.
  2. Большая часть бытового оборудования работают от 220, поэтому придется либо покупать понижающие трансформаторы, либо искать спецмодели.
  3. Получить разрешение на проект намного сложнее, особенно, если это поселок со старой подстанцией.

Однофазная разводка электрики в частном доме куда удобнее. Редкое трехфазное оборудование можно подключать через «треугольник» или «звезду», а заверить проект куда проще.

Составление плана и заверение проекта

Определение суммарной мощности

Как известно, произведение силы тока на напряжение – это мощность, в которой и измеряется вся техника. Например, если чайник потребляет 300 Вт, это значит, что для его питания необходимо 1,36 А.

Суммировав всю технику, постоянно подключенную к электросети, вы получите среднее число, на которое необходимо опираться при покупке комплектующих.

Если вы переезжаете и оборудование закуплено – просто суммируйте все показатели из инструкций к технике. Если его еще нет – возьмите средние показатели из этой таблицы. К сумме необходимо добавить 20-25% запаса.

Обратите внимание, что на дом должно выделяться порядка 10 кВт мощности от подстанции. Тем не менее, в старых поселках рассчитывать можно максимум на 5 кВт, поэтому пытайтесь уместиться в этот лимит.

Разбивка потребителей на группы

Потребитель, говоря простым языком — это любой прибор, подключенный к вашей электросети. Разбивка электропроводки в частном доме необходима, чтобы сеть не перегружалась. Обычно группы выглядят так:

  1. Один автомат выделяется на освещение. В некоторых случаях уместно повесить основное освещение на один дифф, а дополнительное – на другой.
  2. Отдельный конгломерат – электроприборы. Здесь необходимо несколько групп, т.к. на одну розетку не рекомендуется цеплять более 2-3 приборов.
  3. На мощное оборудование, как электроплита или духовка, выделите личный автомат.

Схема разбивки электропроводки в доме выглядит примерно так.

Где поставить щиток

В целом, нет четкого регламента по месту установки щитка – это отдается на ваше усмотрение. Тем не менее, это не значит, что можно нарушать правила здравого смысла. Поэтому настоятельно рекомендуется:

  1. Устанавливать щиток вдали от шкафа с одеждой. Замыкание может вызвать дугу, которая устроит массовый пожар.
  2. Монтировать щитовую минимум в 1 метре от канализации и водопровода.

Устанавливать щиток электроснабжения частного дома лучше в технических помещениях, как гараж или котельная. В этом случае все технические системы будут в одном комплексе.

Впрочем, как уже говорилось, службы контроля не обращают внимания на место установки щитовой.

Выбор кабелей

Качество проводки в частном доме, проведенной своими руками, во многом зависит от кабелей. Правил здесь немного:

  1. Только медь. Хоть алюминиевые кабели все еще встречаются – они не допускаются к монтажу, т.к. их сопротивление вдвое выше меди.
  2. Только ГОСТ. В РФ действует 2 стандарта: ГОСТ и ТУ. В первом случае производитель делает кабель почти из чистой электротехнической меди. Ее сопротивление и физические свойства позволяют замуровать их в стену и забыть. ТУ предполагает «вольность» производителя. Зачастую, под видом медных проводов, продаются крашеные железные или медьсодержащие.

Обратите внимание, что самостоятельный монтаж электропроводки в частном доме всегда несет определенные риски. Поэтому покупать дешевые провода, то есть намеренно подвергать себя опасности, не стоит.

Определение сечения жил

Сечение выбирается в соответствие с максимальной допустимой мощностью на участок. Этим вы можете заняться сразу после суммарного подсчета. Для этого можете воспользоваться таблицей.

Обратите внимание, что схема разводки электропроводки в доме учитывает фазность проводки.

Выбор типа оболочки

Для электрики в частном доме необходима негорючая (самозатухающая) изоляция. Наиболее дешевые и практичные – NYM и ВВГ. Это ПВХ изоляции, не склонные к трещинам, перегибам и заломам, поэтому служат долго и надежно.

Выбор розеток и выключателей

Схема электроснабжения частного дома может предполагать 2 типа розеток:

  1. Внутренние. Стандартный тип розеток, встраиваемый в стену. Удобны почти всегда, за исключением некоторых видов деревянных домов и гаражей. Подключаются внутренней проводкой, т.е. необходимо долбить штробы.
  2. Внешние. Редкий тип розеток, в домах почти не встречающийся. Подключается внешним проводом. Наиболее часто их устанавливают в хоз.помещениях, т.к. подключать их можно уже после установок коммуникаций.

Проводка своими руками

Сам процесс проводки делится на 5 этапов:

  1. Разметка стен в соответствие со стандартами.
  2. Прокладка проводов.
  3. Замуровывание штроб.
  4. Соединение проводов.
  5. Установка розеток и выключателей.

Инструкция, как провести проводку интуитивно понятна, поэтому достаточно знать только несколько основных моментов.

Разметка и прокладка штроб

Во-первых, прокладывать провода можно либо строго горизонтально, либо вертикально. Диагональные соединения запрещены!

Во-вторых, все соединения должны производиться в монтажных коробках. На этой картинке вы можете наглядно увидеть, как прокладываются провода.

Соединение проводов

На данный момент спайка и скрутка проводов не допускается по СНиП, хоть и повсеместно встречается. Можете воспользоваться следующими способами:

1 Клеммники. Это колодки из пластика с перемычкой внутри. Надежно соединяют провода, к тому же быстро. Наиболее распространены клеммники «Ваго», которые могут служить более 15 лет.

2 СИЗы. Колпачки с пружинкой внутри. Фактически внутри формируется скрутка, надежно фиксирующаяся пружиной. Соединение также быстрое, к тому же может служить от 25 лет!





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

правила проектирования и советы по электромонтажу

Схема электроснабжения частного дома это много заказанных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы обеспечивает безопасность и комфорт владельцев недвижимости.

Если схема спроектирована правильно, с учетом требований ПУЭ и других нормативных документов, бояться нечего – в помещениях всегда будет свет, тепло, а электроприборы не сломаются из-за скачков напряжения или короткие замыкания в сети. Поэтому дизайну электрики следует уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье изложены общие требования к проектированию электросети, даны практические советы по выбору проводов, а также подробно описаны типовые схемы электромонтажа для электриков.

Кроме того, мы подготовили обзор распространенных ошибок, учет которых поможет избежать недочетов при проектировании и монтаже сетей электроснабжения.

Содержание статьи:

  • Общие правила проектирования электросети
  • Рекомендации по выбору проводов
  • Анализ схем электропроводки
    • Вариант №1 — общая схема-план всего дома
    • Вариант №2 — примерная схема электропроводки
    • Вариант № 3 – техническое решение для небольшого дома
    • Вариант №4 – схема электропроводки подвала/гаража
    • Вариант №5 – принципы электромонтажа кухни
  • Обзор типичных ошибок проектирования
  • Выводы и полезное видео по теме

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, была составлена ​​примитивная схема для устройство системы электроснабжения, включая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, цепь обязательно дифференцируется на групповые линии, защищенные автоматическими выключателями и другими устройствами.

Только на одной кухне можно подключить до десятка устройств, из них 2-3 мощных агрегата, требующих выделенных линий электропередач с укрупненным кабелем и отдельными розетками

Если учесть все нюансы расположения электропроводки в частном доме с учетом использования медного провода он прослужит не менее 20 лет. Обычно схему составляют вместе с проектом нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

  • розетки;
  • Автоматические выключатели
  • ;
  • распределительные коробки;
  • приборы осветительные;
  • мощные бытовые приборы;
  • электрощит.

На этом же этапе следует определиться со способом прокладки кабелей — открытой или закрытой. В домах с оштукатуренными стенами обычно применяют закрытый способ, с деревянными – открытый.

Какую бы схему вы ни использовали, есть ряд правил, от которых нельзя отступать. Они прописаны в нормативных документах, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются для составления схемы:

Галерея изображений

Фото

Электрические провода, кабели прокладываются горизонтально и вертикально. Эта норма отражает многолетний опыт эксплуатации цепей.

При прокладке провода нельзя поворачивать его под острым или тупым углом, любой поворот линии должен быть на 90°. От распределительных коробок и щитков провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещается

Не располагайте провода в непосредственной близости от оконных и дверных проемов, ниш и порталов. Минимальное расстояние от штробы и кабелей, проложенных открытым способом, 15 см. Соответственно розетки и выключатели также должны находиться на расстоянии не менее 15-20 см

Оптимальное расстояние от блока розеток до «чистого пола» 30-40 см. Исключение составляют розетки, установленные в рабочей зоне на кухне, а также в ванной, для фена или бритвы. Их монтируют над столом или раковиной — для удобства использования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их расположение. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых приборов — электроплит, кондиционеров, стиральных машин и др. — предусмотреть отдельные линии, защищенные автоматическими выключателями, другие устройства

Распределение распределительный щит с защитными устройствами устанавливается на удобной для обслуживания высоте — примерно 150-170 см от пола. Такая высота является дополнительной страховкой от проникновения в щит маленьких детей

При монтаже электропроводки на кухне необходимо учитывать расположение газовой трубы, которая обычно проходит по наружной стене. По правилам техники безопасности и монтажа электроустановок минимальное расстояние от линии электропередач или розетки до газовой трубы 20 см

Провода параллельны или перпендикулярны полу/потолку

Угол поворота проводов строго прямой

Расстояние от ЛЭП до дверей и окон 9В Помимо правил, следует учитывать личный комфорт. Например, у двуспальной кровати обычно установлено две розетки – по одной с каждой стороны.

Выключатели размещаются на высоте 80-90 см от пола. В больших залах, коридорах, комнатах.

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливаются светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно заземляйте все металлические розетки и предметы, подключенные к линии электропередач. Для заземления в электроустановках используется третья жила кабеля — провод в желто-зеленой изоляции.

Руководство по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит используют скрытый способ прокладки проводов.

Для дополнительной защиты, а в случае ремонта и быстрой замены кабеля он помещен в негорючий полимер.

В домах из бруса или бревна для сохранения стиля ретро используют открытый способ прокладки проводов, приобретая декоративные изделия — витую проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно, специалисты производят расчеты, связанные с определением нагрузки.

Однако на основании стандартных конструкций и многолетнего опыта квалифицированные электрики придерживаются следующих параметров:

  • цепи освещения — 3*1,5 мм² или 3*2 мм²;
  • группы розеток — 3 * 2,5 мм²;
  • электрическая плита/духовка — 3*4 мм²;
  • Кондиционер — 3*2,5 мм², для бытовых приборов мощностью более 5 кВт — 3*4 мм²;
  • Котлы отопления — 3*4 мм² и более (согласно рекомендациям производителя).

Оптимальный тип кабеля — трехжильный медный: ВВГнг, ШВВПнг. Нельзя использовать провода сечением меньше указанного, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Анализ электросхем

Рассмотрим несколько типовых схем, которые используются при строительстве или капитальном ремонте. Все варианты объединяет наличие защитной группы: путем разделения электропроводки на цепи, каждая из которых подключена к отдельному автомату.

Вариант №1 — общая схема-план всего дома

Это не электросхема, а перечень всех электроприборов, которые планируется разместить в доме. С его помощью можно подсчитать, сколько машин и , посчитать общее количество линий электропередач, ведущих к щиту.

Здесь необходимо указать тип сети, чтобы правильно выбрать кабель. Для 3-х фазной сети берется 5-жильный кабель, для 1-фазной сети 3-жильный кабель.

За часть приборов отвечает организация, поставляющая электричество в дом. Это электросчетчик и вводное защитное устройство, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Распределительный щит находится в отдельном помещении внутри дома, в коридоре, в ближайший гараж. Также устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электричеством в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключаются к вводному кабелю — медному проводу сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется устанавливать УЗО на каждую отводящую цепь, автоматы на линии света на каждую комнату, а также на кондиционеры, котел отопления, систему «теплый пол» и т.д.

Если в отдельном помещении планируется разместить несколько светильников и розеток, то при входе нужно смонтировать . Он соединяет входной кабель с линией освещения и розеточной группой.

Вариант №2 — образец схемы электропроводки

Чтобы нарисовать схему электропроводки, необходимо взять план дома и отметить на нем места установки электроприборов.

Этот документ становится основанием для составления сметы — в нем легко рассчитать не только количество выключателей, розеток и дополнительных материалов, но и рассчитать метраж проводов.

Схема электрической сети одноэтажного дома. Для удобства навигации в линиях электропередач, ведущих от электрощита к помещениям, контуры обозначены разными цветами

Обязательно указать точку ввода ЛЭП в дом и место установки электрощита. Затем по отдельным линиям следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства большой мощности также должны иметь маркировку, так как они питаются от отдельных линий.

Если к зданию подключены хозяйственные постройки — баня, гараж, мастерская — это тоже должно быть отражено на схеме, так как является частью электропроводки в конкретном частном доме.

Для рисованных схем специальных символов нет, главное, чтобы владелец дома и монтажники понимали, что стоит за каждым символом. Однако лучше использовать, чтобы впоследствии разобраться с проектом самостоятельно.

Вариант №3 — техническое решение для небольшого дома

Все планы и схемы аналогичны, так как построены по одному принципу, однако могут отличаться количеством установленных розеток и световых цепей, а значит, и в количество подключенных к ним защитных устройств.

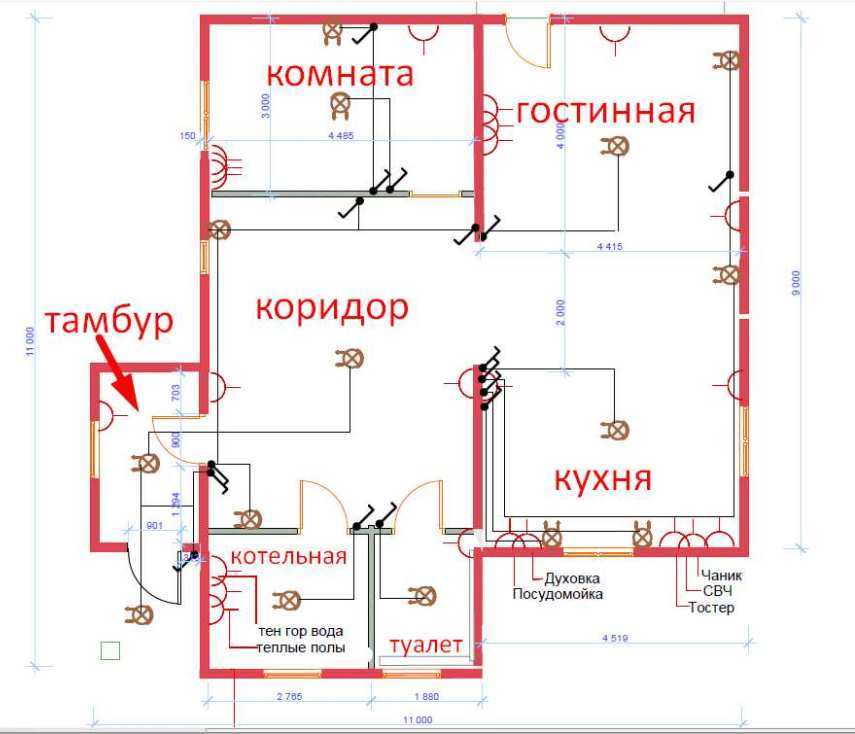

Примерная схема одноэтажного дома, внутри которого 3 комнаты, коридор, кухня, санузел. Линии электропередач собираются так, что одна из них объединяет коридор и комнату, вторая — 2 комнаты

Перед сетью устанавливается вводной выключатель, который при необходимости может отключить весь дом и отключить счетчик . Затем следует счетчик, а после него — защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машина, автоматы устанавливают на 25-40 А. Сечение проводов также следует увеличить до 3,5-5 мм².

По такой схеме можно не рассчитывать метраж проводов, а вот количество розеток, распределительных коробок, выключателей, УЗО, автоматов посчитать несложно.

Вариант №4 — схема электропроводки подвала/гаража

Часто подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и обустраивают сушилку, погреб для хранения урожая или даже теплый гараж. Гораздо удобнее, когда такое помещение полностью оборудовано розетками и светильниками.

На схеме показана электрическая проводка со счетчиком электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен.

Если не брать в расчет счетчик, на щите останутся вводные автоматические выключатели, шина заземления, УЗО 20 А, три автоматических выключателя: на линию освещения, на розетки и на компрессор. Дополнительное мощное оборудование также нуждается в автоматической защите.

Вариант №5 — принципы электропроводки кухни

Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Его особенностью является большое количество подключаемых электроприборов, поэтому необходимо будет выделить несколько линий электропередач с отдельными автоматическими выключателями.

Основная трудность заключается в размещении розеточных блоков таким образом, чтобы они находились близко к приборам и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы важно необходимо отобразить мебельный гарнитур на бумаге с расстановкой всего оборудования.

Бессеточные соединения, например, у духовки, делаются под столешницей, у стены, а розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести за рабочий стол.

Небольшие электроприборы легче отключить, если под рукой есть электропроводка. Розетки, устанавливаемые рядом с мойкой, должны иметь степень защиты от IP44 и выше.

Обзор типичных ошибок проектирования

Недостатки в схеме или планировании работ влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании сети электроснабжения. Результатом может стать выход из строя дорогостоящего оборудования, а еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

  • использовать некачественную продукцию без маркировки и сертификации;
  • производить взаиморасчеты — любые технические изделия и материалы необходимо приобретать с запасом;
  • заложить в проект установку обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
  • для планирования использования закрытой электропроводки — более сложной и при условии соблюдения перечня требований ПУЭ;
  • для проектирования коммутации в одной распределительной коробке низковольтных и мощных силовых проводов;
  • для планирования присоединения проводов опасных для дальнейшего обслуживания и эксплуатации скруток; лучший вариант – готовые клеммы;
  • изготавливают цепи из алюминиевой и медной проволоки, а также применяют алюминиевую проводку.

Некоторые ошибки связаны с неправильными расчетами. Например, кабельные ворота при закрытом способе установки следует закладывать на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки ниже или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной плиты перекрытия.

Не подключайте заземление розеток с помощью кабеля, заземления на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электропроводку в доме, обратитесь в проектную организацию. Специалисты выезжают на объект и составляют схему подключения, исходя из конкретных условий монтажа.

Выводы и полезное видео по теме

Разбор схемы пола:

Правила электросхем:

Описание схемы электрощита:

Ответственность и риски за «инициативу» при подготовке проекта ложатся на плечи владельца дома. Если у вас нет соответствующего образования и опыта, рекомендуем заказывать документы в организации, которая занимается профессиональной разработкой проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться своими знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях — форма обратной связи расположена ниже.

перевод электрической схемы на французский язык | Англо-французский словарь


      прил
[оборудование]   électrique
→ поставки электрооборудования

инженер-электрик
      n   инженер    м/ж   électricien (ne)
→ Он инженер-электрик.

электротехника
      n   электротехника    f
→ Он изучает электротехнику.

электрическая неисправность
      n   panne    f   dans le Circuit électrique
→ отключение электроэнергии в результате неисправности электрической сети

электрическая неисправность
      n   по умолчанию    m   электрическая цепь

гроза гроза
      n   орешник    m   (électrique)

Перевод английского на французский словарь Collins &nbsp

Смотрите также:

инженер-электрик, электротехника, электрическая неисправность, электрическая неисправность

Совместный словарь     Англо-французский

Вы хотите отклонить эту запись: дайте нам свои комментарии (неправильный перевод/определение, повторяющиеся записи. ..)

Чтобы добавлять слова в свой словарь, станьте участником сообщества Reverso или войдите в систему, если вы уже являетесь его участником. Это просто и занимает всего несколько секунд:

Или зарегистрируйтесь традиционным способом

» электрическая схема «: примеры и переводы в контексте

Типовая схема электропроводки в однокомнатной квартире Типовая схема электрического кабеля в студии
Электрощит частного дома: виды электрощитов, конструкция электрощита, схема электропроводки. Electroshield d’une maison privée: типы электрических панелей, концепция электрических таблиц, схема электрических кабелей.
Уладив все вопросы по подключению электричества и согласованию схемы электропроводки в деревянном доме, согласовав необходимую документацию, можно смело приступать к электромонтажу. Après avoir réglé toutes ле вопросы, касающиеся подключения к электричеству и одобрения схемы электропроводки в доме в лесу, après avoir coordonné la documentation nécessaire, vous pouvez procéder en toute sécurité à l’installation électrique.
Настоящее раскрытие относится к устройству, системе и способу создания электрической схемы электрической сети, содержащей узлы, путем определения местоположений узлов по отношению к другим узлам и отображения узлов. Изобретение относится к устройству, системе и процедуре для создания схемы электрического кабеля в электрическом источнике, содержащем узлы и устройства, определяющие их расположение в отношении других источников, и в тележке графиант les nœuds.
Создание схемы электрических соединений для отображения проводных соединений и физического расположения электрической системы или цепи. Créer un schéma électrique électrique pour afficher les connexions de fil et la disposition physique d’un système électrique ou d’un Circuit.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
