Системы и схемы водоснабжения частного дома – установка и подключение водоснабжения

Вода — атрибут жизни. Горожане используют сотни литров воды в день: для питья и приготовления пищи, принятия ванны и душа, во время влажной уборки комнат, полива растений и чистки обуви. Работа посудомоечной и стиральной машинки-автомат также невозможна без воды. Если для жителей города централизованное водоснабжение — привычная вещь, то при строительстве коттеджа загородом разработка и реализация системы водоснабжения ложится на плечи собственника.

Виды систем водоснабжения

Еще 30-40 лет назад частные дома в райцентрах и крупных поселках не имели развитых инженерных сетей. Ванну заменяла баня, туалет находился за сенями или на улице, одежду стирали в проруби и на плотине, а воду для питья носили на коромысле из ближайшего колодца или родникового ключа. Однако времена тяжелого физического труда на деревне ушли в небытие. Сегодня существует как минимум четыре способа обеспечить дом автоматической подачей воды для питья и хозяйственных нужд.

Центральное водоснабжение

Централизованное водоснабжение (ЦВС) — самый простой способ подключения водоснабжения частного дома, который доступен жителям коттеджных поселков, пригородов и деревень с развитой инфраструктурой. Он заключается в подключении трубопровода к водной магистрали. Для врезки трубы в централизованную ветку необходимо обратиться в организацию по контролю за эксплуатацией местного водопровода. Ее сотрудник предоставит технические характеристики, в которых будет зафиксировано место присоединения, глубина залегания водопровода, диаметр сечения трубы и уровень давления.

На практике ЦВС имеет свои плюсы и минусы. Главными преимуществами являются малая стоимость ресурса и независимость центрального водоснабжения от электричества. Недостатки такой системы — малый напор в часы-пик, а также необходимость в дополнительной очистке воды из-за возможного содержания хлора, извести, железа и других вредных элементов.

Колодец

Колодец — исторический метод добычи воды, пригодной для питья и приготовления пищи. Колодезный уровень находится в диапазоне от 4 до 15 метров и совпадает с глубиной водоносного слоя. Для обеспечения семьи из трех человек водой средний запас колодца должен составлять 200 литров. Из-за риска попадания грунтовых вод за стенки колодца качество воды может быть низким.

Система водоснабжения частного дома из колодца имеет важное достоинство —возможность ручного забора воды при возникновении аварии на электросетях. Для этого используется обычное ведро и канат. При небольшой стоимости обустройства шахты колодца срок эксплуатации источника составляет около полувека, что значительно больше, чем у артезианской скважины.

Тем не менее, перед копкой колодца необходимо провести предварительный анализ воды. Кроме того, в силу низкого дебита, колодец не подходит для дома из СИП-панелей, в котором будет жить большая семья с детьми.

Скважина «на песок»

Скважина «на песок» — нечто среднее между традиционным колодцем и артезианским аналогом. Конструкцию также называют абиссинской скважиной. Ее дно находится на уровне верхних водоносных слоев песчаного горизонта, который расположен под массивным слоем суглинка, фильтрующего грунтовые воды. Глубина ямы может достигать 50 метров — в разных регионах это значение варьируется в широком диапазоне.

Нередки случаи, когда бурильщики попадают на русло подземного ручья на глубине уже 12-15 метров. Такая скважина особенно хороша, так как чистый поток, проходящий сквозь гальку, не забивает трубу и фильтры песком. Средний запас воды скважины «на песок» составляет порядка 500 литров, а срок службы зависит от количества и фракции зерен горных пород в месте забора и может составлять от 5 до 20 лет.

Артезианская скважина

Артезианская скважина — источник воды в известняковых и скальных породах. Глубина залегания может достигать 200 метров. Эта вода намного качественнее и полезнее воды в верхне-четвертичных песках и земле под суглинками, а ее запас практически не ограничен.

Минимальный дебит при водоснабжении частного дома из артезианской скважиной составляет 10 кубометров в час и легко достигает показателя в 50 м3/ч. Термальный источник может снабдить водой коттеджный поселок, коллективную систему водоснабжения и орошения садов, а также подавать воду на местные предприятия. При этом данный метод забора воды не требует оборудования для транспортировки и подогрева воды ввиду высокого давления и температуры под землей.

Преимущества артезианской скважины — высокая производительность, чистейшая вода и срок службы до 50 лет. Из недостатков можно отметить высокую стоимость работ и необходимость регистрации скважины в УФРС, так как известняковый водоносный слой является стратегическим запасом государства.

Схема водоснабжения

Любая схема водоснабжения частного дома имеет базовые элементы:

• Источник воды — колодец или скважина.
• Насос — устройство для подъема и транспортировки воды из источника.
• Гидроаккумулятор — прибор для создания давления в системе.
• Фильтры грубой и тонкой очистки — приборы для двухэтапной фильтрации воды.
• Водогрейное оборудование — котел для обеспечения горячего водоснабжения.
• Коллектор — система развязки холодной и горячей воды.

Монтировать оборудование лучше всего летом в сухую погоду. Минимальный уровень воды в теплые дни уменьшает шанс ошибиться с расположением водоносного слоя. Кроме того, летом грунт становится более мягким, что облегчает рытье траншеи.

Колодец

Если вы остановили свой выбор на традиционном колодце, обязательно возьмите пробы колодезной воды у ближайших соседей, проведите лабораторный анализ и в случае положительного результата приступайте к поиску оптимальной локации. Для нахождения водоносной жилы можно использовать дедовский метод наблюдения за объемом росы на заре с мая по октябрь. На основании полученных данных составляется диаграмма и определяется точка с наибольшим объемом воды.

Важно помнить про санитарные ограничения. В радиусе 50 метров от будущего колодца не должны располагаться зона выброса сточных вод, туалеты, компостные и выгребные ямы. Установка колодца для водоснабжения частного дома вблизи коттеджа или бани может привести к вымыванию песка из плавуна и разрушению фундамента.

После определения оптимального места для колодца необходимо заказать инженерный проект и приступать к рытью шахты. Ее диаметр должен быть равен длине сечения железобетонного кольца с запасом 20-40 см. Копать яму лучше всего обычной лопатой. Остановиться нужно в тот момент, когда бетонное кольцо, положенное в яму, будет выступать примерно на 10 см.

Когда все условия выполнены, бетонное кольцо устанавливается в яму. На его торец кладется три монтажных скобы. Затем процесс копки продолжается, грунт поднимается наверх при помощи емкостей на канатах. Первое кольцо опускается вниз, а на его место кладется второе. В нем предварительно просверливается отверстие для трубопровода диаметром на 50% больше сечения трубы.

Операция повторяется снова и снова, пока в колодец не начинает прибывать вода из родничков. Обычно это случается после установки 6-8 кольца. В этот момент необходимо задействовать насос, так как движение воды уже интенсивное. Пока прибор откачивает воду и песок, проделывается углубление в грунт на глубину 40-50 см.

После выемки грунта шахту колодца оставляют закрытой на сутки. За этот период времени колодец должен заполниться водой на 100-150 см. Только после этого на дно укладываются некрупные камни и щебень толщиной 30-50 см для естественной фильтрации жидкости. Люфты меж кольцами затягивают цементно-песчаным раствором.

Подключение насосной станции к колодцу

Для поднятия воды в доме или прогреваемом подсобном помещении устанавливают насосную станцию. Ее соединяют с колодцем по трубам, которые укладывают в траншею ниже глубины промерзания грунта. Если траншея ровная, можно использовать сталь, с загибами — металлопластик.

На конце трубы в колодце должен быть установлен входной сетчатый фильтр, а расстояние от конца трубы до дна колодца должно составлять 30-40 см. Чтобы труба не гуляла, ее положение закрепляют донным штырем. Перед входом в насос монтируют фильтр грубой очистки и обратный клапан. Фильтр тонкой очистки устанавливают уже после насосной станции. Затем подключается реле давления и манометр.

Скважина для дома

Бурить скважину можно вручную или машинным методом. Для ручного бурения используют треногу, буровую колонку с буром и подъемник. Первые 1,5 метра бурят штыревым буром, чтобы беспрепятственно достать грунт сверху. После этого в отверстие монтируют обсадную трубу с зубцами. Бурение продолжается до момента, пока не будет обнаружен качественный водоносный слой, при этом слабые точки можно пропускать.

Когда подходящий источник найден, внутрь обсадной трубы монтируется оцинкованная водопроводная труба с фильтром на конце. Части трубы скрепляются муфтами, а места соединения обрабатываются герметиком, после чего обсадная труба поднимается наверх. Схема водоснабжения частного дома из скважины замыкается на кессоне. Для него оборудуется приямок глубиной не менее метра. Насосную станцию монтируют прямо над скважиной, организуя теплое помещение, или в кессон.

Водяное отопление

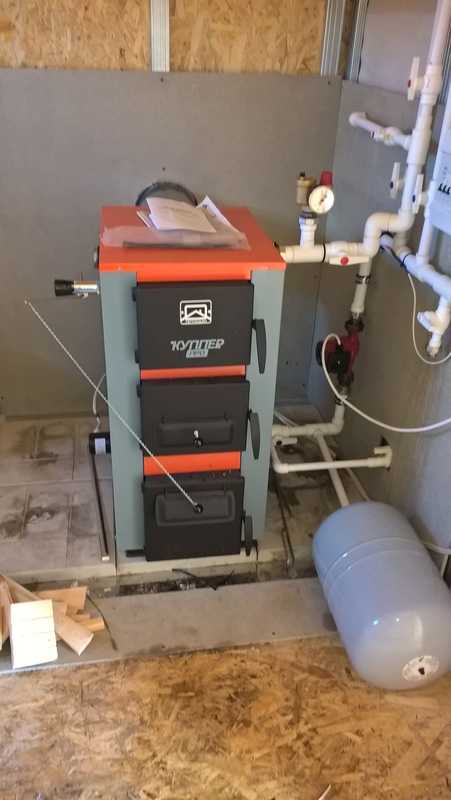

Сегодня на рынке представлено как минимум четыре вида оборудования для подогрева колодезной и артезианской воды:

1. Двухконтурный котел — наиболее популярный агрегат для водяного отопления, использующий в качестве топлива природный газ, в том числе сжиженный. Один контур прибора нагревает воду для радиаторов и теплого пола, другой — для бытовых нужд. Преимуществами двухконтурного котла является экономичный расход топлива, высокий уровень безопасности и мощный проточный теплообменник, который подогревает воду неограниченное время.
2. Одноконтурный котел — электрический или газовый аппарат, который в паре с бойлером нагревает воду для хозяйственных целей. Не подходит для организации системы зимнего отопления и водоснабжения частного дома, предназначен для летних дач и ирригации садовых участков.
3. Электрический накопительный водонагреватель — бак, нагревающий поступающую в него воду для хозяйственных целей. Работает от сети 220 В. Стоит дешево, не требует обслуживания, но долго нагревает относительно небольшой объем воды.
4. Проточный водонагреватель — компактный агрегат для подачи небольшого объема теплой (не горячей) воды для принятия легкого душа, мытья посуды, влажной уборки комнат. Для каждого потребителя требуется свое монтаж индивидуального устройства.

После монтажа системы водоснабжения можно приступить к обустройству слива. В качестве водоотвода используют автономную канализацию, если она предусмотрена проектом дома, или септик для сбора и очистки стока. Как минимум, в доме будет пять точек водоотвода: раковина на кухне, унитаз в туалете, умывальник, душ и стиральная машина в ванной комнате.

Разводка труб в доме

Существует два способа разводки труб в доме и коттедже: последовательное и коллекторное соединение. Первый вариант подразумевает схему «тройника», когда смеситель, душ, посудомоечная машина и другие точки подключаются друг за другом. Этот метод разводки водопроводных труб более дешевый в реализации, потому что требует минимального количества фитингов.

Второй вариант предполагает параллельное соединение водозаборных точек. Для коллекторного метода потребуется больше труб и крепежных элементов, однако такое инженерное решение обеспечит стабильное давление во всех частях системы водоснабжения частного дома.

Что касается самих труб, для ответвлений длиной <10 м монтируют трубы диаметром 16-20 мм, для линий до 30 метров — D=25 мм, для веток длиной более 30 метров — D=32 мм. В качестве материала можно использовать медь, сталь, алюминий с полиэтиленовым покрытием, полипропилен. Так как медь стоит дорого, сталь коррозирует, а металлопластик не подходит для транспортировки воды температурой выше 95°С, для разводки труб в доме мастера рекомендуют использовать полипропиленовые изделия.

Схема водоснабжения частного дома – элементы системы, правильный их подбор и точность места установки

Содержание:

1. Виды схем водоснабжения частных домов
2. Схема системы водоснабжения частного дома
3. Полезные советы
4. Заключение по теме

Лет 20-30 тому назад говорить о комфортном проживании в загородном доме или на даче было нельзя. Особенно это касалось водоснабжения. Повезло тем, кто жил в поселках, где была проведена централизованная водопроводная сеть, но чаще дачные поселки обходились или колодцами, или скважинами, поверх которых устанавливали ручные колонки.

Поэтому водоснабжение дома заключалось в том, что из источника вручную вода доставлялась в ведрах. Что смог принести, тем и пользовался. Сегодня многое изменилось с появлением на рынке огромного количества различного насосного оборудования, с помощью которого в дом можно подать воду под давлением. То есть, комфортность проживания повышается. Правда, необходимо отметить, что схема водоснабжения частного дома хоть и приносит большое количество приятных моментов, но есть у нее и свои слабые места.

Водопроводная схема частного дома

Виды схем водоснабжения частных домов

По понятным причинам первой схемой надо считать подключение к центральному водопроводу. Если таковой присутствует в дачном поселке, значит, отчасти владельцу дачи повезло. Создать водопровод для дома не очень сложно.

Во-первых, надо обратиться в районную организацию, которая контролирует водопроводную систему. Подается заявление и несколько документов, которые подтверждают права на дом и участок. После чего эта организация (районный Водоканал) разрабатывает проект на воду в частный дом. В нем будет отражено, к какому участку надо подключаться, то есть, устанавливается точка подключения, на какой глубине она располагается, плюс диаметр трубы и напор, который данной организацией гарантирован.

В принципе, это самый оптимальный вариант. Но есть у него несколько недостатков.

• В таких водопроводных сетях давление воды может падать практически до нуля, то есть, гарантировать нормальное функционирование системы никто не может.
• Если на центральной линии произошла авария, что случается, то дом на несколько дней остается без воды.
• Необходимо будет оплачивать (каждый месяц) счета, в основе которых лежат кубометры использованной воды.

Но есть у центрального водопровода одно достаточно большое преимущество, оно очень ценно в условиях загородных поселков. Если в поселке отключают электричество, вода из крана подается.

Проведение ветки водопровода в дачном поселке

Автономное водоснабжение

В настоящее время чаще всего схема водоснабжения частного дома основывается на использовании источников воды в виде колодца или скважины. Конечно, перед хозяином дачи встанет вопрос, что лучше, колодец или скважина.

Необходимо отметить тот факт, что автономное водоснабжение, в котором источников воды становится колодец, обустраивается только в том случае, если водоносный слой с пригодной для питья воды располагается не очень глубоко – до 10 мм. При этом сам пласт воды должен быть большим, объемным. То есть, воды должно хватить на долгое время при достаточно большом ее потреблении.

Есть у колодца одно значительное преимущество перед скважиной. Когда в поселке отключат электроэнергию, воду из колодца можно набрать ведром. Сооружать его проще, если все процессы провести самостоятельно, то цена вопроса упадет до приобретения необходимых строительных материалов. Срок службы данного сооружения – не менее 50 лет. У скважины он не превышает 35 лет.

Колодец или скважина

Внимание! Узнать, что лучше: строить колодец или скважину, надо обратиться к соседям, которые этими сооружениями уже пользуются. Сравнив воду из обоих, можно принимать решение.

Хотя необходимо отметить, что у скважины немало положительных характеристик.

• У них больший дебит.
• Вода из них чистая без большого объема примесей.

А вот к минусам можно отнести немалые затраты, касающиеся монтажных работ. Самостоятельно пробурить шахту без специальных буровых приспособлений не получится. Поэтому придется вызывать специалистов и оплачивать их услуги.

Схема системы водоснабжения частного дома

Итак, переходим к основной теме – к схеме. В принципе, она одинаковая, как для колодцев, так и для скважин.

• Источник водозабора.
• Насос.
• Трубопровод, соединяющий насос с системой водоочистки.
• Накопительный бак или гидроаккумулятор.
• Водоочистка с системой фильтров.
• Коллектор, который разделяет водопровод на системы холодного и горячего водоснабжения.

Принципиальная схема водоснабжения дома

Что касается насосного оборудования, то здесь две позиции: насосы, которые устанавливаются в шахты водозаборных сооружений, и которые устанавливаются вне источников воды.

К первым относятся погружные или глубинные модели. Ко вторым поверхностные. Говорить, что какой-то лучше другого, нельзя. Просто поверхностный насос устанавливается в доме или в другом подсобном помещении и к нему доступ свободный, что дает возможность беспрепятственно обслуживать и ремонтировать его.

Внимание! Если производится монтаж поверхностного насоса, то необходимо на конец трубы, которая будет спускаться в скважину или колодец, прикрепить сетчатый фильтр из нержавейки. Он будет сдерживать большие частички песка и камни. Ячейка такой сетки не превышает 5 мм.

Очень важный момент – это правильно выбрать насос по мощности и напору. Первый отвечает за подачу необходимого объема воды за один час. Второй отвечает за подачу воды на определенную высоту. С мощностью понятно, а вот с напором надо разобраться. К примеру, глубина источника – 10 м, а расстояние до дома 30 м. Значит, потребуется насос, который выдает давление 15 м, потому что горизонтальный напор равен 0,1 вертикальных.

То есть, в данной ситуации прибор не только поднимет воду из глубины 10 м, но и перекачает ее на расстояние 50 м.

Погружной или поверхностный насос

Внимание! Возьмите за основу простой постулат: чем ближе располагается источник водозабора, тем лучше. Просто уменьшаются расходы на прокладку труб по улице, плюс – можно использовать насос с низкими характеристиками.

Следующий элемент в системе водоснабжения дома – это накопительный бак. Очень необходимая вещь, которая поможет не испытывать неудобства, если отключили электроэнергию, и насос не работает, то есть, не качает воду. Если это простая емкость из металла или пластика, то ее рекомендуется установить, как можно выше. Именно таким способом можно гарантировать давление в водопроводной сети. Поэтому баки устанавливают или на постамент, или подвешивают под потолком. Но лучше всего, если его установить на чердаке. Правда, придется провести теплоизоляцию емкости.

Если возможность установить бак как можно выше отсутствует, то существует еще один способ для достижения необходимого давления в системе: после накопительного бака для водоснабжения устанавливается электрический насос. Вне зависимости от расположения бака, он будет качать воду в трубопровод. Это дает возможность устанавливать резервуары для накопления воды даже под землей. Существенный минус такого способа – зависимость от электроэнергии: при ее отсутствии система не сможет функционировать. Поэтому чаще применяют первый способ и устанавливают бак на постаменте.

В настоящее время на рынке появились так называемые гидроаккумуляторы. Это металлические емкости, внутри которых располагается резиновая емкость. Между стенками металла и резины закачивается воздух или азот. Он и будет создавать давление. Когда вода попадает в резиновую емкость, она расширяется и сжимает воздух. Последний уплотняется и старается вытолкнуть воду из резервуара. Это и есть давление. Поэтому гидроаккумуляторы можно устанавливать в любом месте.

Гидроаккумуляторы

Далее по схеме водоснабжения частного дома идет система фильтрации. Понятно, что вода из колодца или скважины не обладает максимальным качеством. В ней всегда присутствуют различные примеси (органические и неорганические), соли, оксиды металлов и так далее. Чтобы сделать ее пригодной для питья, необходимо снизить содержание всех примесей до минимума. Поэтому в схему и устанавливаются фильтры разного назначения.

Одни останавливают крупные частички, другие мелкие, третьи отвечают за смягчения воды, четверные за сдерживание металлов железа и так далее. Конечно, такое количество фильтрующих элементов устанавливать не надо, ведь вода из колодца или скважины может быть достаточно чистой. Поэтому в первую очередь еще до начала проведения монтажных работ надо сделать анализ воды, который покажет, какие фильтры придется устанавливать.

Необходимо отметить, что данная схема водоснабжения частного дома не является строгой. То есть, можно по мере необходимости менять местами элементы системы. К примеру, можно водоочистку установить впереди накопительного бака. Или можно перед поверхностным насосом установить фильтр грубой очистки, а после него фильтр тонкой очистки. Таким образом, можно сократить негативное воздействие больших взвешенных частиц на рабочий орган насосного агрегата. То есть, продлить срок его эксплуатации.

Система фильтрации — водоочистка

Холодное и горячее водоснабжение

Теперь о коллекторе, который разделяет поток воды на две ветки. Одна будет подавать на потребители холодную воду, вторая, пройдя через нагревательный прибор, будет подавать горячую воду. В принципе, коллектор собой представляет устройство, состоящее из трубы, из которой выходят две трубы меньшего диаметра, и между ними устанавливаются отсекательные вентили. Это на случай, если придется проводить ремонт отдельно системы холодного или горячего водоснабжения. На фото ниже такой коллектор показан.

Коллектор для разделения водопровода на систему холодного и горячего водоснабжения

И буквально несколько слов о горячей воде. В этой водопроводной ветке самым главным элементов будет нагревательный элемент – котел. Здесь огромное разнообразие моделей, которые разделяются по функциональности. К примеру, одно- или двухконтурный, на газе, электроэнергии или на твердом топливе. Есть небольшие настенные приборы, есть огромные напольные, с помощью которых можно не только организовать горячее водоснабжение, но и отопление дома.

Полезные советы

• Необходим ли проект водоснабжения частного дома? В принципе, система несложная. Можно для простоты последующих действий накидать на бумагу саму схему с указанием места расположения ее элементов.
• Если в автономный водопровод устанавливается поверхностный насос, то его надо обязательно разместить в помещении, где температура зимой не будет падать ниже +2С.
• Все трубные разводки, которые располагаются на улице, надо будет утеплить, чтобы вода в них зимой не замерзла. Обычно для этого используют специальные утеплители в виде цилиндров, изготовленных из вспененных полимерных материалов.
• Если опускаемая в шахту колодца труба будет из пластика, то необходимо ее закрепить. Чаще всего это делают так: забивают в донный фильтр металлический штырь, к которому трубу и прикрепляют.
• Установка кессона решит многие проблемы. Это защита ствола источника водозабора от негативных нагрузок, это утепление шахты, это возможность установить внутрь сразу несколько элементов системы локального водопровода. К примеру, можно внутрь установить насос, гидроаккумулятор, блок автоматики, задвижки и прочую запорную арматуру. В настоящее время производители предлагают кессоны из металла или пластика. Вторые дешевле, и их проще устанавливать вручную за счет небольшого веса изделия.
• Рекомендуется особое внимание уделить теплоизоляции колодца, если схема водоснабжения частного дома основывается на нем. Обычно вокруг ствола выкапывается траншея на глубину промерзания грунта, и в нее засыпается керамзит. Толщина слоя теплоизоляции не должна быть меньше 10 см. Но, чем толще, тем лучше.

Кессон в системе локального водопровода

Заключение по теме

Итак, по этой схеме сооружается водоснабжение дома. Но приходится учитывать теперь и то, как использованную воду надо будет отводить. То есть, водопровод и канализация – две системы взаимосвязанные между собой. Нет одной без другой. Поэтому сразу планируйте расходы по сооружению канализационной системы с учетом сбора и частичной утилизации стоков.

Автономная система водоснабжения для вашей каюты

Заинтересованы в автономной каюте, но не знаете, как решить проблему с водой? Это ваши варианты воды в автономной кабине.

Какой бы романтичной ни казалась многим идея автономной хижины, такой образ жизни быстро потерял бы свой блеск без надежного источника воды.

В отличие от домов в поселках и городах, провести воду в удаленную хижину не так просто, как подключиться к ближайшей подземной трубе. Узнайте все о автономных системах водоснабжения кабин, о том, как они работают, и о различных вариантах удовлетворения этой основной потребности.

На этой странице

Что такое автономные источники воды?

Автономная вода – это система снабжения пресной водой и отвода сточных вод, которая не зависит от электрической сети или городской системы водоснабжения. Как и все системы водоснабжения, автономные установки нуждаются в надежном источнике воды и месте для стока грязной воды. Автономные системы зависят от одного из трех источников воды: колодца, близлежащего водоема или собранной дождевой воды.

Колодезная вода

Если в вашей хижине есть пробуренная скважина и полностью автономная система электроснабжения, настройте систему водоснабжения так же, как если бы вы были подключены к сети. Подсоедините линию подачи к пробуренной скважине и оборудуйте скважину погружным насосом, чтобы накачивать воду в напорный бак в вашей каюте. Оттуда его можно направить куда угодно.

Озерная вода

Если у вас нет колодца, но есть автономное электроснабжение, и ваша хижина находится рядом с озером, труба большого диаметра и струйный насос могут доставлять воду по тому же принципу, что и погружной насос и скважина. Для этого вам может понадобиться разрешение, поэтому перед подключением системы проконсультируйтесь с местными властями.

Если вы используете близлежащее озеро или реку и собираетесь пить воду, вам необходимо установить первичный фильтр для удаления любого мусора, а также систему очистки на основе ультрафиолета или хлора для уничтожения микроорганизмов, которые могут вызвать у вас заболевание .

Дождевая вода

Система сбора дождевой воды может быть такой же простой, как и большой резервуар на крыше, где собирается и хранится дождевая вода. Что касается более сложной стороны, это может также включать насосы для повышения давления в водопроводной системе.

Независимо от подхода, если ваша подающая труба не оснащена надежным нагревательным кабелем, она замерзнет, ​​когда температура упадет ниже 32 градусов по Фаренгейту. Это не проблема, если ваша хижина предназначена исключительно для летнего уединения, хотя вам нужно будет удалить всю воду. из наружных труб в конце сезона. Если вы планируете использовать свою каюту зимой, вам необходимо защитить все наружные трубы от замерзания.

И если вы планируете пить собранную воду, вам понадобится первичный фильтр и система очистки, чтобы убедиться, что она безопасна, как и в случае с озерной водой.

Перемещение воды из источника в автономную кабинку

Чтобы понять автономные системы водоснабжения, давайте сначала рассмотрим, как вода работает для всех в сети .

В типичном городском доме линии водоснабжения соединяются с большими подземными трубами, по которым подается предварительно очищенная вода под давлением. Если вы находитесь за городом, источником воды может быть пробуренная скважина. В любом случае, линии подачи подают чистую воду в краны и туалеты в доме.

Сточные воды из раковин, туалетов и душевых текут по дренажным трубам под действием силы тяжести, в конечном итоге соединяясь с подземными канализационными трубами, ведущими к очистным сооружениям. Часть поступающей воды поступает в водонагреватель, где нагревается и направляется в краны, требующие горячей воды.

Есть только два способа провести воду в автономную хижину: с помощью электричества, если у вас есть автономная система электропитания, или вручную.

Автономное водоснабжение

Если вам нужна современная внутренняя сантехника со всеми прибамбасами, лучше всего подойдет автономная система электроснабжения, включающая ветряную мельницу и фотоэлектрические панели. Несмотря на высокую стоимость покупки и установки, эти два устройства могут обеспечить достаточно стабильную и надежную подачу электроэнергии без подключения к сети.

Кроме того, что можно избежать высоких ежемесячных счетов от энергетической компании, такая установка также может обеспечить постоянную подачу воды независимо от сети. Электричество питает ваш струйный или погружной насос, который нагнетает воду под давлением в вашу каюту.

Водоснабжение с ручным приводом

В зависимости от вашего бюджета и того, сколько вы хотите сделать, есть более простой способ решить проблему водоснабжения.

Если у вас есть пробуренная скважина, вам может очень помочь ручной насос. Используйте его, чтобы наполнить ведра и занести их внутрь. Или, если ваш насос имеет резьбовой конец и встроенный обратный клапан, временно создайте давление в вашей системе, подключив насос к внешнему крану с помощью шланга, а затем качайте ручку, пока вода не заполнит внутренние водопроводные трубы.

Думайте об этом, как о проточной воде и физических упражнениях одновременно.

Работа со сточными водами

Удаление сточных вод обычно не зависит от электричества, независимо от того, подключены вы к сети или нет. Скорее всего, ваши автономные методы будут включать в себя один из обычных сельских подходов: септическую систему или яму с серой водой.

Если ваша система водоснабжения включает в себя обычный закрытый туалет, вы почти наверняка будете обязаны по закону использовать септическую систему, потому что в большинстве мест сточные ямы не считаются достаточными для уничтожения отходов жизнедеятельности человека. Правильная установка ям для сточных вод — это простая и легкая альтернатива для людей, планирующих использовать биотуалет или надворную постройку.

Независимо от того, используете ли вы септическую систему или яму для сточных вод, убедитесь, что вы соблюдаете местные законы в отношении местоположения и установки.

Автономные туалеты

Любое обсуждение автономных систем водоснабжения было бы неполным без упоминания туалетов. Есть несколько подходов к рассмотрению.

Обычный туалет

Если в вашем коттедже есть автономная система электроснабжения и септическая система, вы можете установить обычный туалет. Ваш электрический водяной насос создаст давление в вашей системе, направляя воду в туалет по мере необходимости.

Компостный туалет

Если у вас автономная система электропитания, но вы не хотите возиться с септической системой, подумайте о компостном туалете. Они превращают отходы в богатый компост без использования воды.

Компостирующие туалеты превращают отходы в компост в небольшой автономной камере под унитазом. Почти всем биотуалетам требуется небольшое количество электроэнергии для вращения компоста и запуска вентиляторов для ускорения испарения жидкости, что, в свою очередь, ускоряет процесс компостирования. Поскольку компостирование происходит полностью внутри, биотуалеты не влияют на грунтовые воды.

Туалет для сжигания, работающий на пропане

Еще один безводный подход: туалеты для сжигания используют небольшое количество электроэнергии вместе со сжиженным нефтяным газом (LPG) для сжигания всех отходов.

Флигель

Если в вашей каюте нет водопровода, нет ничего постыдного в том, чтобы вернуться к старой школе с флигелем. Их легко построить, они экологичны и не ломаются. Если вы идете с флигелем, изучите местные правила относительно местоположения и приемлемого расстояния от источников воды, таких как колодцы, особенно те, которые снабжаются грунтовыми водами.

Как вода движется по вашему дому?

Во-первых, мы узнали, как провести воду в ваш дом. Теперь мы сосредоточимся на том, что происходит, когда он туда попадает, отвечая на такие вопросы, как «Как работают водопроводные трубы?» и «Как работает давление воды?»

Система водопровода горячей и холодной воды в вашем доме может показаться сложной, но на самом деле она удивительно проста. Ведь домашняя сантехника должна быть удобной и ненавязчивой. Вот как вашей сантехнике удается выполнять важную задачу по доставке воды каждый день. Начните с просмотра нашего видео:

Как вода проходит через ваш дом

Как вода выходит из городской магистрали?

Каждое здание, подключенное к городскому водоснабжению, имеет собственный водопровод. Этот водопровод от улицы до вашего дома можно найти на краю вашего участка, выходящего на улицу. В ваш водопровод поступает очищенная вода под давлением напрямую от насосных станций по этой линии. Давление, оказываемое на воду насосами, придает городской воде достаточную силу, чтобы пройти через обширную водопроводную сеть вашего города и добраться до вас.

В вашей домашней водопроводной системе есть регулятор давления воды, который гарантирует, что вода, поступающая в ваш дом, не находится под таким большим давлением, что это может привести к повреждению ваших труб. Если ваши трубы дребезжат или вода течет слишком быстро, вам может потребоваться отрегулировать или заменить регулятор давления. Ваш регулятор также можно отрегулировать, если давление воды в вашем доме слишком низкое.

Если вы живете далеко от городских водонапорных колонок, у вас может быть низкий напор воды. Это происходит из-за того, что давление и импульс, обеспечиваемые насосами, частично рассеиваются, не достигнув линии подачи воды. Если в вашем доме постоянно низкое давление воды, профессиональный сантехник может установить насос на вашей водопроводной магистрали, чтобы восстановить давление воды, достаточное для циркуляции в вашем доме.

Как вода попадает в мои трубы?

Вода поступает из городского водопровода в водопровод вашего дома, большую (¾ дюйма или больше) трубу, которая ведет в ваш дом. Эта линия снабжения проложена достаточно глубоко под вашей собственностью, чтобы она не замерзла, и проходит от земли прямо в дом. Линии подачи обычно изготавливаются из пластика, оцинкованного железа или (в идеале) меди.

Как вода попадает в мои краны?

Оказавшись внутри, ваша магистраль разделяется на два разных пути: один проходит по всему дому, а другой — к водонагревателю. Эти пути называются линиями горячей и холодной воды.

Линии холодной воды

Линия подачи холодной воды отходит от водонагревателя после отделения от основной линии. Линии подачи холодной воды идут прямо к каждому водопроводу и прибору в вашем доме. Сантехники устанавливают эти трубы по прямой линии, под углом 90 градусов или с небольшим наклоном вниз, чтобы облегчить поток.

Каждый водяной прибор имеет собственную водозаборную трубу, которая ответвляется от труб холодной воды для снабжения этого прибора холодной водой. Чтобы добраться до каждого прибора, эти трубы должны проходить по всему дому. Думайте о своих трубах как о дереве. Основная линия — это ствол, а ответвления линий горячей и холодной воды ведут к каждому приспособлению.

Водонагреватель

Вода, которая не идет по линии подачи холодной воды, продолжает двигаться по своему первоначальному пути и стекает в ваш водонагреватель. Когда вода из магистрали поступает в бак, датчик в основании бака посылает сообщение нагревательному элементу. Нагревательный элемент передает тепло баку и нагревает его содержимое до температуры, установленной на термостате водонагревателя.

Водонагревателям требуется время для нагрева воды, но они также сохраняют некоторое количество горячей воды в баке для немедленного использования. Когда у вас «заканчивается» горячая вода после долгого душа, вы израсходовали резервы водонагревателя. Ваша вода должна наверстать упущенное за счет нагрева поступающей воды, чтобы заменить горячую воду, которую вы использовали.

Линии горячей воды

После нагрева воды водонагреватель выпускает ее в линии подачи горячей воды, которые проходят параллельно линиям подачи холодной воды. Они никогда не сталкиваются и не пересекаются. Если вы посмотрите на открытые служебные трубы, вы заметите пары труб, идущих параллельно друг другу по всему дому.

Если у вас в доме нет горячей воды, скорее всего проблема в водонагревателе или линии подачи горячей воды. Специалист по сантехнике может диагностировать проблему.

Краны

Когда вы открываете водопроводный кран, вы открываете клапан на конце одной из впускных труб сервисной линии. Без запирающего клапана вода будет непрерывно вытекать из крана в раковину.

Каждый водонагреватель с настройками горячей и холодной воды содержит заборные трубы, которые соединяются с линиями горячей и холодной воды. Два соединения водозаборной трубы гарантируют, что приборы могут получать как горячую, так и холодную воду. Единственный случай, когда соединения горячей и холодной воды сталкиваются, — это когда вы одновременно поворачиваете оба клапана на впускной трубе. При открытии крана горячей и холодной воды потоки воды встречаются внутри носика крана.

Как перекрыть воду в вашем доме

Теперь вы знаете, как вода свободно течет по водопроводной системе вашего дома, но что произойдет, если возникнет проблема и вам нужно ее перекрыть? К счастью, у вас есть несколько вариантов. Мало того, что в вашем доме есть основной запорный клапан для воды, который предотвращает попадание всей воды, но и каждый сантехнический прибор также имеет свой собственный набор клапанов.

Чтобы найти перекрытую водопроводную сеть, найдите место, где вода входит в ваш дом, обычно рядом со счетчиком воды. Внутри вашего дома вы найдете ручку, которая не позволяет воде течь внутрь. Дополнительную информацию см. в нашем блоге о том, как перекрыть основные водяные клапаны.

Если вам нужно перекрыть подачу воды в унитаз из-за переполнения или если вам нужно заменить протекающий кран, просто найдите запорные вентили рядом с прибором и поверните их по часовой стрелке. Имейте в виду, что многие светильники имеют запорные клапаны для горячей и холодной воды, и вам нужно будет закрыть оба.
