Инженерные системы каркасного дома – особенности и стоимость

Инженерные системы каркасного дома – особенности и стоимость

Строительный процесс каркасного дома представляет собой сборку каркасных стен, укладку кровли и прокладывание коммуникационных систем.

Проект каркасника с коммуникациями предполагает наличие схемы укладывание проводов и труб, с указанием местоположения сантехнических, отопительных, приточно-вытяжных устройств, распределительных коробок и щитов, котлов, а также устройств для вентилирования.

Такой каркасный дом с инженерными системами под ключ обойдется куда дороже, чем проект обычной сборки. Но это даст преимущество – описан вес цикл выстраивания до введения строения в эксплуатацию. Сколько же стоит каркасный дом со всеми монтированным коммуникациями, а также какие правила следует соблюдать при монтаже.

Установка коммуникаций

В отличие от бетонного, а также кирпичного строительства, технология каркасного вида даст возможность разместить коммуникаций скрыто – внутри простенка.

Прокладывание инженерных систем внутри каркасного дома в стенах дает возможность освобождать комнатное пространство, а еще делать стены более красивыми. При этом будут ужесточены требования к качеству установки, коммуникаций, особенностей прокладывания и сборке. Так как все ремонтные работы систем внутри стен каркасника связаны с демонтажем панелей стен, частичной разборкой стены внутри и дальнейшим ремонтом помещения внутри. Какие монтажные особенности каркасника со всеми инженерными системами?

Устройство дома каркасного вида предполагает, что все сети прокладываются внутри стен при строительстве – до отделки каркаса внутри посредством панелей.
Проект следует составлять обязательно. Это не даст вам совершить ошибок, а еще не приведет к нарушениям, которые ведут к несчастным случаям. Крайне важно, что для надежного безопасного эксплуаирования проект должен иметь сертификацию. Полный проект каркасника с коммуникациями – гарантия качества вашего строительства.

Коммуникации инженерного типа внутри каркасного дома должна быть собрана лишь из деталей высшего качества, комплектующих составляющих и узлов.

Рассмотрим все подробнее.

Подробности

Каркасные дома с инженерными благами

Обратите внимание, что стоимость каркасного дома под ключ будет включать в себя проект, работы по выстраиванию и материалы, а еще проекты и работы по прокладыванию инженерных коммуникаций.

Стоимость каркасного дома с готовыми коммуникациями и облицовкой – по максимуму дорогая. При этом заказчик получит строение высокого качества, выполненное при соблюдении строительных норма и имеющее основные преимущества каркасных домов – энергоэффективностью и лучшей скоростью строительства. Заказ каркасника под ключ станет оптимальным вариантом для получения готовой постройки в кратчайшие сроки, даже за 1 сезон.

Электрическая проводка

Среди разнообразных инженерных коммуникаций, которые следует выстроить внутри каркасного дома, есть более-менее опасные (в плане самостоятельного проведения работ по монтажу). Электрическая проводка будет нести опасность возгорания при неграмотном подключении. По этой причине прокладывание провода и кабелей нуждается в работах профессионального электрического монтера. Еще требуется проект, который подписан в инстанции Облэнерго. Инженерные коммуникации в каркасном доме обойдутся куда дороже, так как работы в них производятся профессиональными рабочими в соответствии со строительными нормами. Что обычно – это дороже самостроя без правил и норм. Вот что важно учитывать при прокладывании электрической проводки внутри каркасного дома:

Требуется грамотный выбор материалов электрических проводов. Внутри дома следует прокладывать электрокабели с одинаковым проводящим материалом (или медные, или алюминиевые) – чтобы избежать их окисления в гальванической паре, а также короткого замыкания.

Провода из меди имеют идеальные эксплуатационные свойства. По этой причине при прокладывании электрической проводки в новом каркасном строении применяют медные кабели. Алюминиевые провода популярны лишь при ремонтных работах старой электрической проводки, в которых изначально был применен алюминий. И еще – для проводки скрытого типа внутри стеновых поверхностей каркасного дома следует выбирать провода с изоляцией.
Следует грамотно рассчитать электрическую нагрузку и сечение кабелей, проводов. Это будет обеспечивать безопасность работы электрического оборудования в будущем строении.
Требуется молниезащита (заземление и громоотвод).

Важно устанавливать на входе внутрь дома, а после электрического счетчика автоматический выключатель. Чтобы при превышении нагрузки он прекратил токовую подачу и предупреждал возгорание.

Основным требованием, которое предъявлено к электрической проводке внутри и снаружи каркасной постройки – безопасность. Неверным образом подключенные провода и неисправность электрических приборов является одной из основных причин пожаров.

Водоснабжение

Инженерные системы коммуникаций внутри каркасного дома не обойдутся без водопровода, который будет обеспечивать наличие в доме питьевой воды. Его обустройство тоже нуждается в соблюдении правил и норм строительства. Снабжение дома водой часто делают своими руками, так как последствия вероятного неправильного подключения труб не такие катастрофичные, как последствия неграмотного подключения электрических проводов, а также устройств. Часто коммуникации водопровода внутри каркасного строения собственноручно без подписания проекта, и мы приведем советы для установки водопровода.

Внутренний трубопровод

Соединение труб водопровода внутри стен обязательно должно быть качественным и плотным, чтобы избежать вероятных протечек. Оно еще должно быть долговечным, так как ремонтные работы внутреннего водопровода внутри каркасного дома будут связаны с демонтажем стеновых поверхностей. Что важно учитывать при прокладывании труб в каркасном доме?

Для укладывания труб составляют схему, для которой применяют план каркасного дома в разрезе. Требуется также минимизировать число стыков, изгибов, а также трубных поворотов в магистрали.
Следует применять по возможности одни и те же материалы труб, что даст возможность уменьшать число соединений, а также уменьшать вероятность разрывов или протеканий внутри трубопровода.
При параллельном прокладывании трубопровода нагретая вода размещена над прохладной – для того, чтобы предупредить капания конденсата с прохладной поверхности на разогретую магистраль.

Обратите внимание, что коммуникации водопровода в каркасном доме собственноручно обычно производится из ПВХ или металлопластика.

Наружный трубопровод

Чтобы выстраивать инженерные системы каркасного дома, следует запланировать прокладку наружного водопровода. Обычно наружная магистраль будет вестись от центрального водоснабжения (если оно имеется). Куда реже все делают в автономном виде, от имеющегося на дачном участке скважины или колодцы. Какие правила следует учитывать при укладывании наружного типа водопровода?

Глубина прокладывания должна быть куда ниже, чем линия промерзания грунта. Введение воды в дом еще должен быть ниже, чем линия промерзания, под основанием. При подъеме трубы через прохладный подвал поверхность подающей трубы будет изолирована для того, чтобы предупредить замерзания в прохладное время года.
Подающие трубы должны быть сплошными, без стыков и соединений. Рекомендовано собирать подающий трубопровод из пары труб с разным диаметром, которые при установке вставляют друг в друга. В этом случае, если требуется ремонт, а после можно обходиться без грунтовых работ (раскопки).
В месте стыка требуется соорудить канализационные колодцы – для вероятного ремонта, который может потребоваться при протекании.

Обратите внимание, что большая часть разрывов и протеканий, что будет в месте стыков, сращивания, а также соединений различных деталей и материалов.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Канализационная система

Выстраивание каркасного дома с коммуникациями будет предполагать обязательное выстраивание канализации – сборочной системы и утилизации вод стока. Она бывает и автономной – так делают практически во всех загородных дачных домах. Еще она может быть подключенной к центральному стоку – так поступают реже, так как центральная канализация нуждается в ежемесячной оплате. Но в то же время автономная яма не нуждается в ежемесячных оплатах.

Что важно учесть при выстраивании собственной выгребной ямы на участке?
Автономная канализация должна быть иметь оборудование в виде фильтрационной системы. Для ямы самовпитывающегося вида достаточно отсыпать дно песчаным слоем с толщиной от 10 до 15 см. Стенки в яме выкладывают внутри кирпичами или даже отливают бетонным раствором, а иногда обустраивают цилиндрическим кольцом из бетона. Эта конструкция не просто укрепляет колодец, и еще она предупредит попадание стоков канализации в верхние грунтовые слои, около выгребной ямы.

Размещение ямы для канализации должно учесть нормы дистанций между точкой стокового слива и источников воды, а еще постройками жилого типа.
Уклон трубы для канализации, который выводит стоки из дома в яму канализации, а еще он должен обеспечивать движение отработанной воды самотеком.
Из-за отсутствия застоя, стоковые трубы могут быть неглубоко проложены, выше, чем линия промерзания – при соблюдении магистрального уклона.

Теперь о вентилировании дома.

Вентиляционная система

Каркасные дома с инженерными системами под ключ имеют вентиляцию, и это будет обеспечивать в доме комфорт проживания и свежесть внутреннего воздуха. Крайне важным будет вопрос выстраивания канализации при утеплении стен каркасного дома посредством полистирола или ППУ напыления.

Такие материалы ужасно пропускают воздух и не поддерживают естественный обмен воздуха. По этой причине для предупреждения накапливания влаги и отсыревания углов внутреннего типа важно выстроить приточно-вытяжную систему во всех комнатах постройки.

При стеновом утеплении минеральной ватой или иными ватными утеплителями при обязательной защите изоляцией в виде мембраны, естественный обмен воздухом возможен. По этой причине вентиляция будет сооружена аналогично вытяжной системе жилого кирпичного строения. Вытяжные окна размещают в комнате с бытовым назначением – на кухне или в санитарном узле.

Отопление

Такая коммуникация, как отопление внутри каркасного дома, довольно заполняется автономная. Это характерная черта для большинства построек в частном секторе.

Автономные системы отопления дают возможность экономить на оплате энергетического носителя, а тем более внутри каркасного дома. Так как его стены при грамотном утеплении являются энергетически сберегающими, то есть важно меньшее число тепло прогревания помещения в зимний сезон.

Сбор отопительной системы тоже нуждается в проекте. Расчет системы будет начать с выбора энергетического носителя – электричество, газ, гелиосистема или солнечные коллекторы. После следует отрисовать схему размещения элементов системы отопления и составляют их спецификацию, а также перечень.

Итоги

Для отопления посредством газа – это будет котел газового типа, трубная разводка и радиаторы. Для электрического – котел и трубы с радиаторами или электрический кабель, а еще система теплого пола. Еще вариантом для электрического отопления будут инфракрасные излучатели, а точнее, ТЭНы, коврики и обогреватели.

Отопление энергией солнца выстраивается по принципу электрического нагревания дома. Оно будет отличаться тем, что есть аккумулятор и поступлением электрической энергии от коллекторов на кровле. Гелиосистема тоже работает по принципу электрического отопления, в системе которого электроэнергия поступит из гелиопреобразователя.

Стоимость на каркасные дома под ключ со всем необходимым может показаться высокой из-за цена монтажных работ по прокладке инженерных сетей. Размер трат на них обустройство иногда составляет 15% стоимости общего каркасного строения. Но она будет оправдана качественной скоростью монтажа и возможностью будущей всесезонной эксплуатации каркасника.

Прокладываем коммуникации каркасного дома своими руками: Пошаговая инструкция +Видео

Всё еще задаетесь вопросом как провести все эти трубы, прокладка, разводка, все кажется вам сложным? Давайте разберемся окончательно. Под инженерными коммуникациями в каркасном доме, как и в любом жилом помещении, подразумевается стандартная система отопления и водопровода, а также электропроводки и внутренней вентиляции. Для исполнения данных работ можно привлечь профессиональных специалистов, однако каждому хозяину дома нужно иметь хотя бы маленькое представление о выполнении таких работ. Потому что от того, как будет сделана прокладка всех коммуникаций в каркасном доме, будет зависеть последующий комфорт проживания и уют.

[contents]

Монтаж и установка линий инженерных коммуникаций в каркасном доме

Монтаж и установка линий всех коммуникаций в деревянном доме предусматривается заранее проектом по всем желаниям застройщика. Для установки и монтажа линий коммуникаций применяется как межэтажное, так и пространство внутри стен каркасного дома. Это достаточно удобно, потому что внутреннее пространство всех помещений наиболее свободно от различных труб и переплетенных проводов.

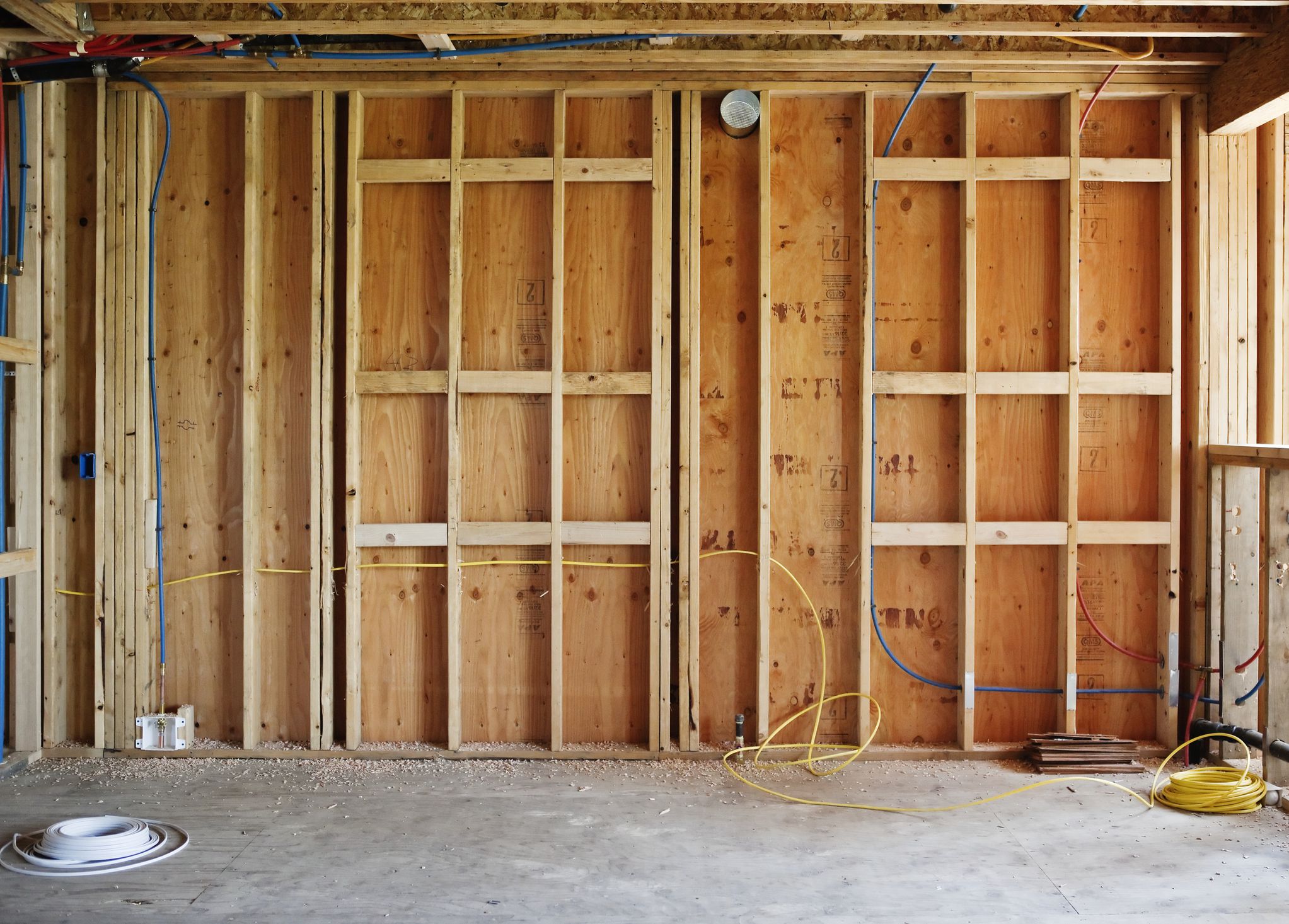

Крепление коммуникаций в каркасных стенах дома

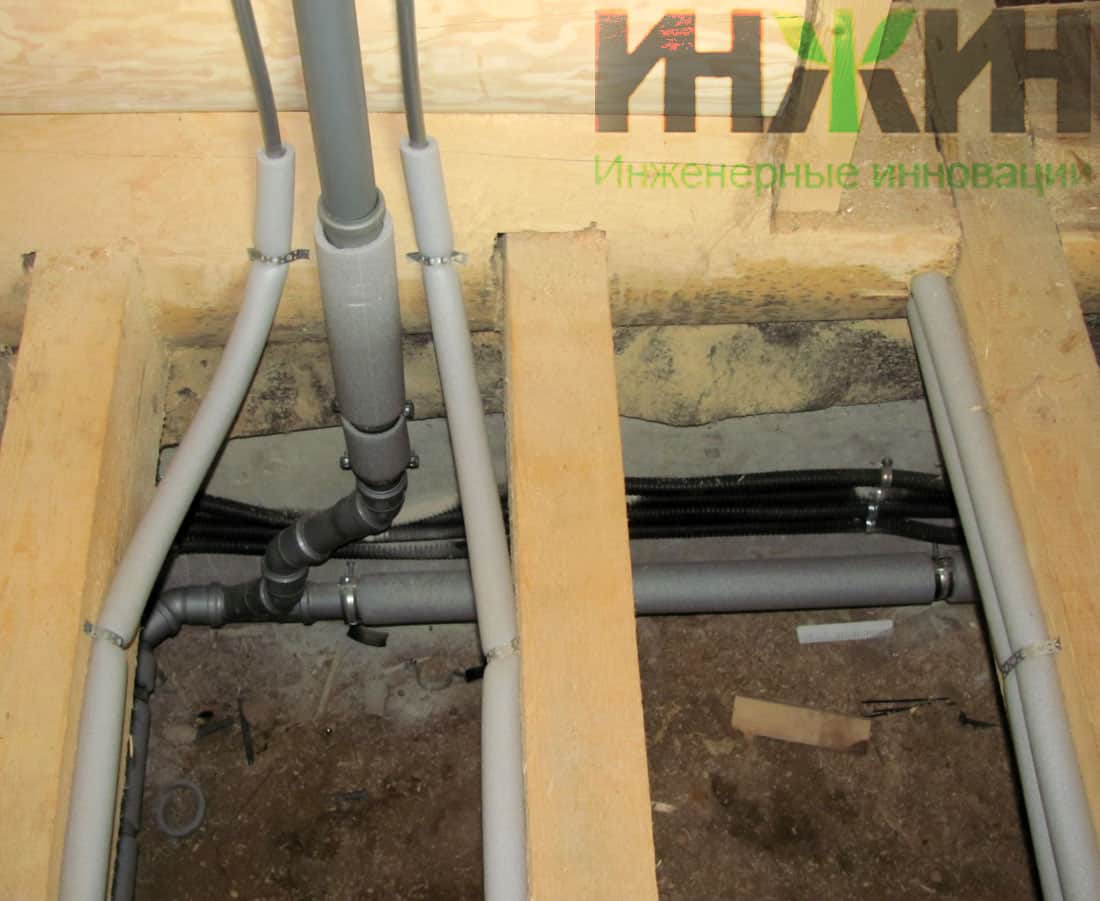

Водопровод и канализация в каркасном деревянном доме

При монтаже и установке коммуникаций в деревянном доме, обычно не возникает каких-либо затруднений и трудностей. Аналогично можно сказать и о телекоммуникационных линиях.

Разводка горячих и холодных труб

Установку принято начинать с разметки будущих линий на всех стойках деревянного каркаса. В местах, где они пересекаются с трубопроводами, при помощи электродрели просверлите отверстия нужного диаметра. С помощью специальных металлических хомутиков закрепите трубопровод к стойкам деревянного каркаса и балкам перекрытия, для того чтобы трубы не шатались из стороны в сторону в пространстве между стенами.

Для монтажа и установки линий канализации в каркасном деревянном доме используют ПВХ-трубы определенного диаметра (от 50 до 110мм). Данные размеры позволяют монтировать их внутри всех перегородок. Для того, чтобы подключить сантехническое оборудование к стояку водопровода применяют металлопластиковые специальные трубы или шланги для холодной и горячей воды (обязательна маркировка синим и красным цветом).

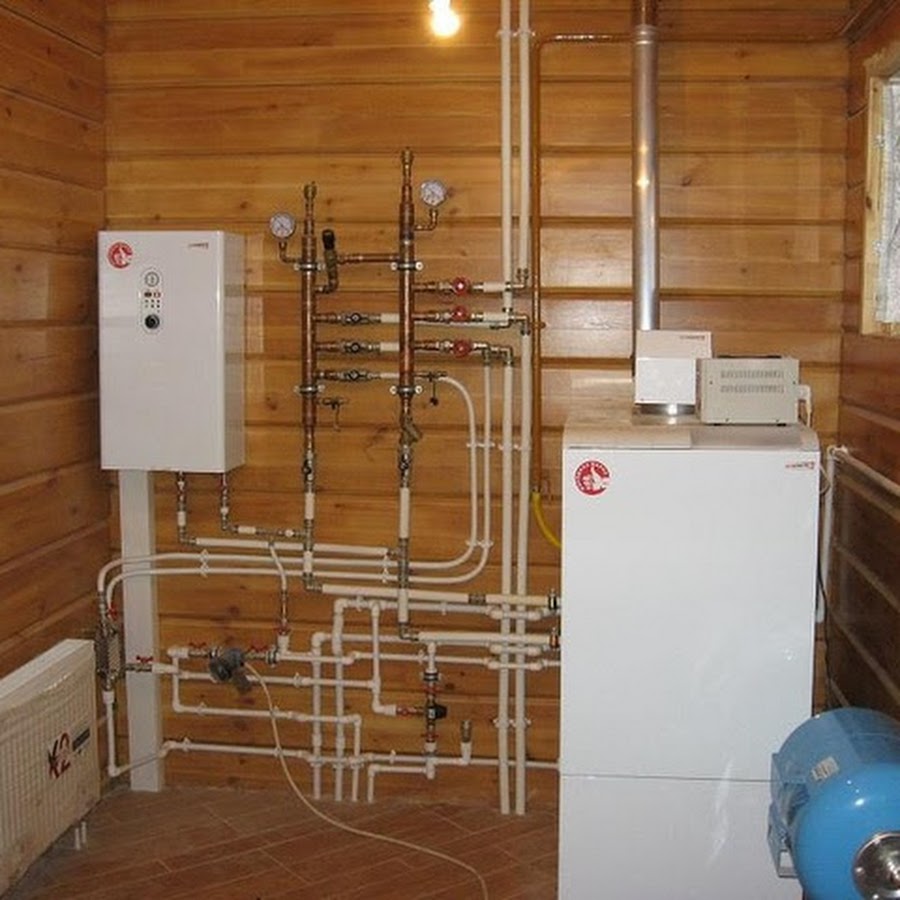

Установка системы отопления в каркасном доме

Монтаж и установка отопительной системы каркасного дома можно осуществить так же, как и установку водопровода. Все трубы нужного диаметра монтируют в пространстве между стенами. К вертикальным стойкам деревянного каркаса и балкам всех перекрытий их закрепляют специальными хомутиками. Для того, чтобы не потерять часть тепла, трубы отопления, которые установлены в неотапливаемом помещении, очень хорошо изолируют.

Все линии вытяжной и приточно-вытяжной вентиляционной системы и сопутствующее оборудование (это могут быть фильтры, различные вентиляторы и калориферы), как правило, принято располагать в чердачном помещении либо между этажами. Мощность данного оборудования рассчитывают специалисты, и это в том случае если вентиляция принудительная.

Схема отопления в частном доме

Правильный монтаж и установка вентиляции в деревянном каркасном доме

Воздухопровод, проходящий в неотапливаемом пространстве чердачного помещения, нужно достаточно хорошо заизолировать от больших потерь тепла. Для того, чтобы выполнить грамотную коммуникацию в каркасном деревянном доме своими руками, все места крепления вентиляции и ее оборудования к потолку необходимо герметизировть для предотвращения появления подсосов. Именно тогда вся принудительная вентиляция будет наиболее эффективной.

Схема вентиляции

Монтаж и установка крытой электрической проводки в каркасном доме

Наибольшее число вопросов возникнет при монтаже и установке электрической проводки в каркасных деревянных домах, потому что очень проблематично располагать проводку в пространстве между стен. Если опираться на требования СП-31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», правила и норма устройства всех электрических установок, а также правила и нормы пожарной безопасности на территории Российской Федерации (ППБ-01-03), гласят, что разрешено монтировать и устанавливать всю электропроводку только в металлических специальных трубах.

Все трубы для электрической проводки в каркасном деревянном доме должны быть из нержавеющей либо черной стали.

Гофры для проводки в доме из дерева

Поэтому и все коробки распределения должны быть сделаны стальными. Для каждой розетки и выключателя необходимо установить определенные металлические обоймы, которые будут нужны для подрозетников.

Вместо кожухов для крытой электрической проводки в каркасном деревянном доме, вы можете применять гофрированные медные либо нержавеющие рукава, или рукава, покрытые определенной огнезащитной эмалью, по-другому говоря — стальные трубы.

Однако применение стальных труб будет допустимо при условии полнейшей герметизации всех элементов проводки. Если предположить, что внутри данной трубы загорится кабель, то это возгорание будет считаться локальным из-за отсутствия наличия воздуха и дальше оно не распространится.

При монтаже и установке электрической проводки в металлических трубках необходимо было бы проводить специальные сварочные работы, но опираясь на правила противопожарной безопасности, какие-либо сварочные работы в каркасных домах строго запрещены.

Хотя пока деревянный короб не обшит внутренними либо внешними панелями, его и домом нельзя назвать, поэтому монтаж и установка металлических труб будет возможным вариантом. При сварке обязательно соблюдайте все правила пожарной безопасности.

Никаких прочих законных вариантов установки и прокладки электрической проводки в каркасном деревянном доме не существует.

Электропроводка, которая выполнена в ПХВ-гофрорукавах, — это грубое нарушение существующих норм и правил.

Все работы, которые связанны с монтажом линий электрических передач, должны проводиться только знающими специалистами, которые имеют все нужные допуски и определенные лицензии. После окончания установки, они обязаны выписать вам акт выполненных работ, в котором будут указаны реквизиты и перечень всех необходимых документов предприятия, которое проводило работы по установке и монтажу вашей электропроводки.

Стоимость скрытой электрической проводки, выполненной по всем нормам и правилам, будет значительно выше цен проводки в специальных кабель — каналах на 50-60 %.

Водоснабжение каркасного дома своими руками: холодное, горячее

Каркасный дом выбирают те, кто хочет быстро и с минимальными вложениями построить полноценный коттедж. Одна из главных задач строительства – подведение воды. Сделать водоснабжение каркасного дома несложно, если знать особенности этого типа строений.

Водоснабжение каркасного дома

Общие принципы водоснабжения

Для начала нужно определиться, какой тип водоснабжения будет использоваться. Также необходимо учесть:

источник воды;
систему подачи воды в дом;
как будет устроена сеть водопровода внутри;
внутренняя система водоотведения;
внешние элементы канализации;
какой будет тип водоотведения.

Источники водоснабжения

При возможности подключения к центральному водоснабжению, вопросов не возникает. Достаточно оформить документы и получить разрешение. Минус пользования центральным водопроводом – зависимость от плановых и аварийных отключений воды.

Скважина – самый распространенный источник воды в загородном каркасном доме.

Главные преимущества бурения скважины:

скорость работ: уже через несколько дней скважина может быть готова;
при желании можно пробурить артезианский источник глубиной до 250 м.

Минусы есть у песчаной скважины: это подача грязной воды, для очистки которой требуются дорогостоящие фильтры, и небольшой срок службы – около 7 лет.

Колодец, хоть и считается пережитком прошлого, но все равно является неплохой альтернативой. Достоинство колодца в низкой стоимости сооружения, простотой подачи воды. Достаточно опустить насос внутрь колодца и протянуть шланг в дом. Недостатки: небольшой объем и риск промерзания зимой.

Система подачи воды

Центральное водоснабжение подает воду под давлением 5-12 атмосфер. На случай прорыва водопровода устанавливают аварийный вентиль.

В скважинах и колодцах, подведенных к каркасному дому, используются погружные и внешние насосы.

Виды погружных:

вибрационные. Это самый недорогой вариант. Способны перекачивать до 500 литров воды в час. Выбирать среди них лучше модели с термовыключателем;
центробежные. Их стоимость несколько выше вибрационных, а производительность лучше. Они способны перекачивать до 5 кубометров в час. Главный их минус в том, что они не переносят загрязнений.

Внешние насосы устанавливают и в скважины, и в колодцы. Но для колодцев практичнее использовать погружные.

Насосная подача воды из скважины

Система подготовки воды

Водоснабжение каркасного дома обязательно должно включать систему накопления воды. Это нужно для того, чтобы экономить работу насоса. Обычно для сбора жидкости применяют металлические емкости большого объема. Также приобретают насосные станции.

Работа насосной станции:

она монтируется бак с резиновой мембраной;
насос подает воду в бак, давление в нем поднимается до 2-4 атмосфер;
если давление опускается ниже, включается насос;
насос выключается при достижении нужного уровня давления.

Для очистки воды дополнительно устанавливают фильтры.

Разводка водопровода в каркасном доме своими руками

Водоснабжение каркасного дома имеет важное преимущество: всю разводку можно спрятать под декоративными панелями. Важно обеспечить целостность утеплителя, чтобы коммуникации не промерзли зимой.

Возводя каркасный дом, нужно заранее подумать, каким образом установить трубы водоснабжения.

Их можно монтировать:

внутри каркасной постройки;
в полу;
под плинтусами;
в перекрытиях;
поверх стен.

Подведение воды на второй этаж каркасного дома

При строительстве каркасного жилища каждый человек учитывает особенности своего дома. Лучшее решение – вмонтировать трубы водоснабжения между стеной и гипсокартоном. В случае аварии не придется разрушать всю стену каркасного дома. Коротко поэтапная работа выглядит следующим образом:

создание плана систем водоснабжения и канализации, определение источников воды, «мокрых зон»: кухни, санузлов, прачечной, котельной и других. Эту работу желательно выполнить на этапе планирования строительства. При необходимости план согласуется с уполномоченными органами;
в соответствии с планом происходит закупка материалов. Также на этом этапе желательно выкопать сливную яму, оборудовать септик;
монтаж. В каркасном доме практичнее использовать полипропиленовые трубы, а крепления всех систем должны соответствовать несущим качествам стены;
предварительная проверка. Ее нужно выполнить до чистовой отделки, чтобы в случае течи не нужно было вскрывать стены и переделывать ремонт.

Создание системы канализации

Каркасные дома могут иметь разные системы для сбора отработанных вод.

Варианты канализации:

центральная система;
автономный септик;
очистная станция.

Прокладка труб в стенах каркасного дома

При монтаже канализации каркасного строения необходимо учитывать, что смывается большое количество воды, нередко ее температура достигает 80 градусов. Поэтому для системы водоотведения не рекомендуется использовать трубы ПВХ. Лучше приобретать термоустойчивые, способные выдерживать температуру до 100 градусов.

Электропроводка и водопровод в каркасном доме

Все проекты каркасных домов, представленные на сайте нашей компании, подразумевают строительство каркасного дома под ключ. В этот комплекс, разумеется, входят работы по прокладке всех необходимых коммуникаций, которые выполняют профессиональные специалисты. Однако каждому домовладельцу необходимо иметь хотя бы общее представление о проведении этих работ. Ведь от того, как будет выполнена прокладка коммуникаций в вашем загородном доме, зависит дальнейший комфорт проживания в нем.

Электропроводка в каркасном доме

Специфика конструкции каркасного дома позволяет смонтировать электропроводку двумя основными способами. Окончательный выбор того, каким именно способом будут проложены все необходимые коммуникации, безусловно, за вами. Здесь мы лишь вкратце расскажем о том, какие способы монтажа водопровода и электросети мы можем предложить своим заказчикам.

Открытая проводка электричества

Открытая электропроводка

Такой тип электропроводки монтируется быстрее и проще всего и очень популярен среди владельцев каркасных дач. Данная проводка является самым дешевым способом развести электричество по всем помещениям дома.

В наше время открытая электрическая проводка делается из качественных и эстетично выглядящих материалов, и утверждение о том, что открытая проводка портит внешний вид комнат, весьма спорно. Также открытая электрическая проводка в каркасном доме может быть выполнена в кабель-каналах, что заметно улучшает ее вид.
