Проект электроснабжения: как создаётся, что включает

16.06.201404.01.2021 Админ.

Этапы создания проект электроснабжения квартиры

Создание проекта электроснабжения квартиры включает следующие этапы:

1. Обследование объекта;
2. Составление технического задания;
3. Расчетная часть;
4. Электрическая принципиальная схема;
5. Оформление чертежа объекта;
6. Выполнение схемы электропроводки групповых сетей.

Остановимся на этих этапах подробно.

Этап первый: Обследование объекта

Для сбора нужной информации производим обследование объекта. Обследование производится вместе с заказчиком. В ходе осмотра нужно выяснить следующие моменты:

• Определяем категорию объекта и потребность в источнике бесперебойного питания. О резервном питании в квартире говорить не приходится. Также сразу замечу, что в квартире третья категория электропитания.
• Определяем количество квартирных электрощитов. Обозначаем места их установки. Как правило, достаточно одного электрощита и место для установки его это прихожая недалеко от входной двери.
• Определяем место установки электросчетчика. В зависимости от серии дома, это может быть лестничная клетка или квартира.
• Для каждой комнаты квартиры, включая балкон и санузел, определяем планируемое оборудование, его потребляемую мощность (по паспорту) и точное место установки.
• Из оборудования выделяем устройства мощностью более 1500 Вт. К ним нужно подвести отдельные линии электропитания.
• Разбираемся  с освещением. Выясняем, основное (потолочное) и дополнительное (бра, торшеры)  освещение. Количество светильников и расположение выключателей.
• Для выключателей точно определяем места их установки и их тип (одна,  две, три  клавиши, проходные или нет, с реестром или нет).

Выбираем способ выполнения разводки электропроводки квартиры:

• скрытая проводка в полу,
• скрытая проводка в стенах,
• открытая проводка в кабель каналах,
• проводка за подвесным или подшивным потолком.

На проект электроснабжения квартиры наносим определенные ранее места установки квартирного щита,  розеток, всех светильников и выключателей.

Также проектировщик, согласовывает список документов, которые должны быть включены в проект.

Этап второй: Составление технического задания и проект электроснабжения

Техническое задание это краткое изложение, что нужно получить от проекта.

По итогам обследования объекта определяем, что:

• Категория электроснабжения квартиры третья;
• Количество щитов – один. Это квартирный электрощит, размещается в прихожей;
• Разводка электропроводки делается скрыто по стенам под слоем штукатурки. Проходы в стенах делаются в трубах ПВХ с уплотнением;
• Все места установки щита, силовых розеток, светильников, бра, выключателей отмечены на схеме квартирной планировки;
• По каждому помещению составляется перечень устанавливаемого оборудования с указанием их мощности;
• Отдельно выделяются электрооборудование, требующее подводки отдельных кабелей питания.

В состав будущего проекта войдут:

– Записка пояснительная;
– Схемы электрическая квартирного щита;
– Схема групп розеточных сетей;
– Схемы групп освещения;
– Схемы распаек (расключение) в распределительных коробках;
– Список оборудования квартиры и необходимых материалов (спецификация).

Задание составлено, можно начинать этапы самого проектирования.

Этап третий: Расчетная часть

Этап расчетная часть говорит сам за себя – начинаем считать. Проект электроснабжения квартиры должен выполняться на основе следующих расчетов:

• Расчет электрических нагрузок;
• Выбираем сечения проводников каждой групповой цепи квартиры;
• Выбираем автоматы защиты и другие устройства, защитные устройства каждой цепи.
• Производится расчет автоматов защиты.

Этап четвертый: Электрическая принципиальная схема

На принципиальной электрической схеме должны быть указаны:

• Все электрические нагрузки квартиры, объединенные в группы;
• Указаны мощности групп;
• Указаны максимальные расчетные токи, марка кабелей, сечение токопроводящих жил, длинна линий электропроводки;
• Для выбора автоматов защиты, на схеме должны быть указаны маркировки автоматов защиты, и других защитный приборов;
• Также на схеме указываются расчетные данные электрического ввода, (Рустановки, Ррасчётная, Iрасчетный, cosφ).

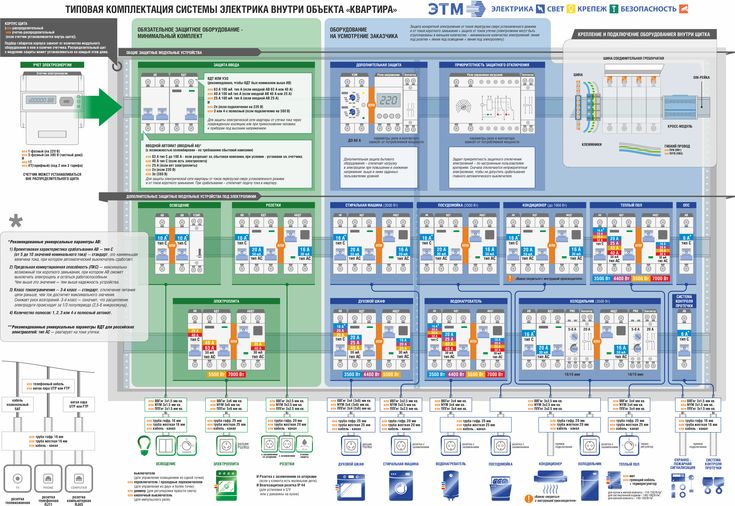

Отдельно делается электрическая схема квартирного щита

Электрическая схема квартирного щита в проект электроснабжения

Электрическая схема квартирного щита, называется однолинейная расчетная схема.

Весь проект электроснабжения квартиры базируется на схеме щита. Это самый ответственный этап проекта и от ее качественного выполнения зависит безопасность и надежность эксплуатации электрической сети квартиры. Вот несколько обязательных правил, которые нужно учитывать для ее выполнения:

Номинальный ток вводного автоматического выключателя и всех автоматов сети  не должны превышать допустимую токовую нагрузку для кабеля этой цепи.

Этап пятый: Оформление чертежа объекта в проект электроснабжения

Проектировщик обязан правильно оформить чертеж электропроекта квартиры. Все элементы электропроекта должны быть нанесены на чертеж квартиры, сделанный по плану БТИ в масштабе 1: 50 или 1:75. Пример смотрим на фото.

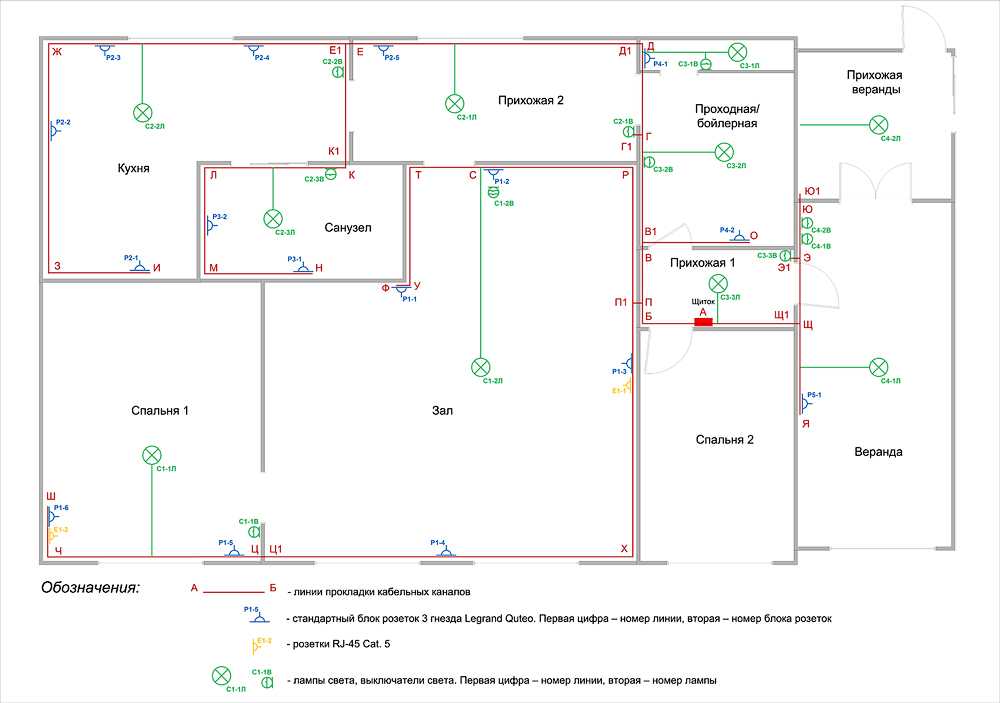

Этап шестой: Выполнение схемы электропроводки групповых сетей

• Схема электропроводки групповых цепей выполняется на основе однолинейной расчетной схемы (схемы ввода и электрощита квартиры), фото выше.
• На схему электропроводки оборудования наносятся группы розеток, на схему освещения наносятся светильники и выключатели и их соединения. Обозначаются отдельные приборы повышенной мощности.
• Далее наносятся места установки распаячных (распределительных) коробок, их количество зависит от вида электропроводки квартиры.
• На чертеж наносятся трасы прокладки кабелей. Каждая трасса подписывается – к какой, группе она относится, и какой кабель используется. В пояснении к чертежу указывается способ прокладки (открыто или скрыто). Кабели выбираются в зависимости от способа проводки.
• Отдельно делается схема ДУП (СУП). Смотреть Проект электрики со схемой ДУП.

Все проектные решения должны соответствовать главе 7.1 ПУЭ, изд. 7.  «Внутреннее электрооборудование».

Предпочтение следует отдавать кабелям серии нг –LS (кабели, не поддерживающие горение).

Условные обозначения на схемах

Условные обозначения на схеме соответствуют ГОСТ 21.614-88.

Выводы

Конечно проект электроснабжения квартиры должны выполнять профессионалы, но по моему, несложный проект для личного пользования можно сделать самостоятельно и сделать электрику квартиры своими руками.

©Ehto.ru

Другие статьи раздела

Проекты электрикикабель электрический выбор, квартирная электрика, квартирный щиток, проект электропроводки, расчетный ток нагрузки, схема электропроводки квартиры дома, установка электроприборов, электрический

Лучший проект электропроводки в частном доме

Схема электрической сети частного дома

Проектирование электропроводки в частном доме дело достаточно хлопотное, но вполне осуществимое даже без наличия специальных знаний. Достаточно лишь взвешенно подойти к данному вопросу. Ну а наши советы, приведенные в этой статье, позволят вам пошагово создать собственный проект электропроводки для любого частного дома.

Содержание

• Схема электрической сети дома
• Проектирование электрической сети дома
  • Выбор способа монтажа электропроводки
  • Расчет суммарной нагрузки дома
  • Распределение нагрузок по группам
• Выбор электропроводки
• Вывод

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

Электрическая схема распределительного щита частного дома

Итак:

• Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
• А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
• Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.

Обратите внимание! Нулевой провод отдельных групп может иметь коммутационный аппарат, только в случае подключения через автомат УЗО.  Автомат УЗО может устанавливаться как на отдельную группу, так и в качестве вводного для всех групп. Вопрос выбора места установки УЗО не нормируется нормами ПУЭ и остается спорным вопросом. Но исходя из опыта эксплуатации и личного мнения автора этих строк советуем вам устанавливать их отдельно для каждой группы.

• Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
• От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

• Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

• Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Обратите внимание! Для питания мощных электроприемников таких как электрическая печь допускается установка групповых автоматов с номиналом в 25А.

• Распределение нагрузки по группам следует производить исходя из их расположения и типа нагрузки. Так достаточно часто групповые линии сети освещения отделяют от групп питания розеток. Но это не является обязательным, а в некоторых случаях не целесообразно.

Схема совмещенной электрической группы

• Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома. Обычно это 1 – 2 смежных комнаты.
• Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Обратите внимание! Розетки в ванной комнате допускается устанавливать только при наличии в группе в которой установлена розетка автомата УЗО. При этом согласно ПУЭ номинальный ток утечки для такого коммутационного устройства нормируется током утечки в 30мА.

• В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
• Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Выбор электропроводки

Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.

• Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
• Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
• Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
• Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.

Таблица выбора сечения медного провода

• Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм².

Вывод

В нашей статье мы привели основные этапы проектирования электрической сети в частном доме. Как видите в этом нет нечего сложного, а видео на нашем сайте еще больше должно облегчить эту задачу. Главное подойти к этому вопросу внимательно и взвешенно и у вас наверняка все получится.
