Как спрятать стояки отопления в квартире: Чем закрыть трубы отопления в комнате: шесть самых простых способов

Опубликовано

Содержание

Как замаскировать или спрятать в короб трубы отопления и сантехники в квартире

Сегодня существует масса способов для сокрытия труб отопления в квартире и частном доме. Притом каждый из них имеет свои преимущества. Но перед тем как спрятать трубы отопления в квартире, следует тщательно обследовать радиаторы. Старые чугунные батареи за многолетний период эксплуатации изнутри покрываются налетом и окисью, что приводит их в негодность и к значительному снижению эффективности, а соответственно и КПД котла. Если в многоквартирном доме это мало заметно, то в частном проблема достаточно ощутима и хорошо ударит по кошельку.

Менять радиаторы или нет



Защитное и декоративное ограждение для радиаторов

Лучшим вариантом при осуществлении ремонта в квартире будет являться полная замена радиаторов на новые. Но здесь имеются некоторые нюансы:

Например, в западных странах в каждой квартире установлен собственный отопительный котел и хозяин ее самостоятельно устанавливает себе необходимый температурный режим. Следовательно, и тип радиатора можно устанавливать, какой себе пожелаешь сам. Это может быть медный, биметаллический стальной или алюминиевый, тем самым повышая эффективность своей системы отопления. Какие радиаторы лучше выбрать.

В частных домах такая возможность есть а вот в квартире нужно согласовывать замену радиаторов отопления. Но не стоит отчаиваться, потому что можно спрятать чугунную батарею  в короб и получится достаточно стильного и элегантный вид.

Итак, радиаторы заменили, можно приступать к решению вопроса, как спрятать трубы отопления в квартире, фото примеров работ представлено в этой статье. Но прежде вспомним, что теплотрасса – это тоже часть отопления и ее можно использовать грамотно. Также следует отметить то, что в многоквартирном доме с центральным отоплением трубы переносить самостоятельно, вообще, никуда нельзя, но при согласовании с ЖКХ их можно незначительно изменить. Но перед тем как вы приступите к работе, следует упомянуть о том, что стоить это будет значительно дороже короба.

При переделки труб и замене радиаторов, вся ответственность ложится на собственника.

Поэтому в квартире лучшим вариантом будет маскирование труб или дополнительная декоративная каркасная конструкция, например, изготовление короба из гипсокартона.

Благо, что в квартире трубы отопления не так уж и много, которые бросаются в глаза. В панельных домах стояк, вообще, не виден, а выступают только загибы труб из стены сверху и снизу. В монолитно-каркасных и некоторых панельных стояки отопления могут располагаться прямо в жилом пространстве у стены. Тогда вопрос сокрытия труб актуален и даже более чем.

Способы сокрытия труб разных видов

Декорирование труб красками

Чаще всего встает вопрос, как спрятать трубу отопления на кухне, потому что именно в этом помещении их больше всего видно. Это и труба отопления вместе с радиатором и газовая. Благо, сантехнические спрятаны за шкафчиками. Одним из самых распространенных способов решения проблемы с газовым счетчиком и подводящей трубой является дополнительный навесной шкафчик. Кроме визуального сокрытия счетчика, шкафчик может использоваться в обычном режиме для хранения посуды.

Способ сокрытия труб отопления зависит от того, есть необходимость спрятать радиаторы или нет. Но здесь стоит вспомнить о качестве отопления и задуматься о том, чтобы не было холодно зимой из-за блокирования свободной конверсии теплого воздуха. Если уровень отопления устраивает и температурный режим более, чем оптимален, то можно изготовить короб для труб в комнате из гипсокартона. Радиатор при этом можно прикрыть перфорированными панелями МДФ, пластиковыми или металлическими решетками. Также некоторые предпочитают использовать гравированное стекло.

Маскирование труб под растительность

Если же закрывать радиаторы не стоит или с точки зрения эффективности отопления невыгодно, то в качестве решетки лучше использовать металлический чехол, а трубу замаскировать декоративным рисунком.

Для лучшей теплоотдачи радиатора подложите фольгированный утеплитель, это повышает температуру на 2 градуса.

Но красиво замаскировать можно не только при помощи рисунка. Невероятно привлекательным способом маскирования труб может стать превращение ее в часть некоторой композиции. Например, как показано на фото справа.

Сокрытие труб в частном доме

Делаем штрба на кухне

В частном доме, несомненно, возможностей намного больше в плане сокрытия труб, но они зачастую зависят от конструктивных особенностей строения. Если основание бетонный пол, то лучшим вариантом трубы сделать частью системы подогрева пола. Для этого даже не потребуется теплоизолятор на трубопроводы. Здесь важно выполнить правильное утепление и стяжку основания. Обязательно проложить слой пенополистирола, по периметру комнаты должна быть уложена демпферная лента.

Но если нет необходимости делать пол с подогревом, а на передний план выступает максимальная эффективность системы отопления, то лучше в полу сделать штробы и уложить в них трубы, предварительно одев теплоизоляцию. В качестве нее сегодня используется вспененный полиэтилен или стекловолоконные составные полурукава.

Но перед прокладкой труб в стенах и полу необходимо составить план-проект. Он поможет правильно рассчитать количество материалов и заранее проработать наиболее рациональные способы прокладки теплотрассы.

Делаем штробы для труб в ванной

Штробы необходимо делать с запасом по размеру трубы в 1 см. Это необходимо для надевания теплоизолятора и заполнения пространства скрепляющим раствором. Далее, шов заделывается всеми известными способами: предварительное выравнивание и финишное покрытие. Крепление труб осуществляется при помощи клипс или специальных скоб, которые дюбелями монтируются к основанию.

При прокладке труб в штробах нередко будут требоваться самые разнообразные обходы и отводы, поэтому заранее необходимо тщательно продумать проводку теплотрасс со всеми нюансами. Это и хомуты, крепежи, обводы и многое другое. Ведь не каждому будет приятно несколько раз возвращаться в магазин для покупки недостающего комплектующего.

Способов скрыть радиаторы отопления очень много и они зависят как от бюджета, так и от стилевой направленности дизайна. Например, элегантно будут смотреться стеклянные ограждения с нанесенным на него гравированным изображением. Но также необходимо учитывать тот факт, что в квартире могут проживать маленькие дети, поэтому следует выбирать еще и самые безопасные способы. Поэтому одним из самых безопасных, который можно использовать не только для сокрытия труб отопления, но и всей прочей сантехники в санузле, является короб для труб из гипсокартонного листа.

Применение гипсокартона для сокрытия труб

Гипсокартон является отличным вариантом для построения любых по сложности декоративных и прочих конструкций. Металлический каркас способен выдержать большие нагрузки, что сделает конструкцию прочной и долговечной, а дизайнерские возможности, вообще, безграничны.

Чтобы изготовить короб из гипсокартона для труб отопления первым делом необходимо составить проект со всеми выступами, нишами и прочими элементами. Сама же конструкция изготавливается не так сложно и включает следующие этапы:

Гипсокартонный короб для газовой трубы

На месте необходимо нанести разметку при помощи уровня, провила или любых других средств.

Чтобы сделать прочный короб из гипсокартона для труб, сначала необходимо закрепить направляющий профиль к полу и стенам, а затем в него вкладываются стоечные элементы конструкции. Здесь принцип простой, чем больше опор, тем прочнее конструкция.

Соединять профиль между собой можно как саморезами, так и просекателем. Здесь особой прочности не требуется, потому что нагрузок на конструкцию прикладываться не будет.

В случае использования просекателя на местах соединений не образуется выступов, соответственно, не будет неровностей на поверхности гипсокартона.

При изготовлении декоративного короба для труб при помощи гипсокартона можно красиво оформить всю прилегающую стену от пола до потолка. В ней можно сделать ниши, полки и арки для установки цветов, ваз или красивых статуэток. Да, несомненно, гипсокартон заберет часть пространства, но ради исключительного дизайна всегда можно пойти на такие жертвы. После окончательного монтажа конструкции для сокрытия труб и батарей, как правило, получается достаточно широкий подоконник, который вполне может выполнять функции барного столика или даже обеденного при недостаточности места на кухне.

Фальшстена из гипсокартона

Гипсокартон – это идеальное решение для создания уникального и исключительного дизайна, которым вам предстоит любоваться всю жизнь. Но конструкция из него – это только основа, на которой можно выполнить декоративную роспись, положить плитку, поклеить обои или осуществить гравюрную живопись. Ниша с радиаторной батареей в таком случае может быть закрыта любым защитным ограждением. Потому что все применяемые материалы могут быть абсолютно любого цвета.

А в дополнение к статье видео про изготовление коробов из гипсокартона станет отличным пособием, в котором можно увидеть все нюансы и мелочи процесса:

Видео:

Гипсокартон для создания декоративного короба можно использовать обыкновенный, но лучше применить ГВЛ или ГЛВ. Но не стоит забывать, что доступ к радиатору должен быть всегда свободен или, по крайней мере, хорошо замаскирован. Ведь практически каждый сезон необходимо будет осуществлять спуск воздуха с системы, чтобы избавиться от образовавшихся в ней воздушных пробок во время ремонта в других ее частях. Вот здесь  полезные советы, что делать если батарея не греет.

способы закрыть стояк вдоль стены и в углу, фото и видео результатов

Кухня – самая рабочая и часто используемая комната дома. Здесь готовят пищу, завтракают, обедают, ужинают, общаются с родными и близкими друзьями. В то же время кухня – самое технологичное помещение в доме, и к половине техники на кухне подведены всевозможные коммуникации: газопроводы и водопроводы трубы, воздуховод вытяжки, трубы отопления и канализации.

Мы приветствуем нашего постоянного читателя! Наша статья рассказывает о том, как спрятать трубы на кухне. Множество труб не вписываются в наше понятие об эстетичности, собирают пыль и копоть, придают обстановке кухни неряшливый и несколько неупорядоченный вид.

Можно ли прятать трубы на кухне

Закрывать и маскировать трубопроводы на кухне можно различными способами. Можно прятать в мебель; зашивать коробами или фальшстеной; закрывать экранами, пластиковыми коробами; декорировать мозаикой и различными украшениями, декупажем; окрашивать под цвет стен и или в контрастный цвет и «встраивать» в интерьер кухни. Особые требования существуют только для газовых трубопроводов – они приведены ниже.

Главное – должен быть доступ к местам соединений и запорной арматуре. Особо хочется сказать про прокладку трубопроводов в стенах – в несущих конструкциях пробивать штробы запрещено – это ослабляет прочность конструкций. То есть во всех блочных, панельных и монолитных многоквартирных домах штробить стены нельзя – это чревато штрафом и предписанием о ремонте стены и переносе труб в исходное положение, а в худшем случае может спровоцировать разрушение стен или перекрытий.

Встречаются дома довоенной и «сталинской» постройки с штукатуркой слоем до 3-4 см – в них разбить штукатурку и проложить тонкие трубы (диаметром до 32 мм) возможно. В частных домах на этапе постройки можно устроить ниши для трубопроводов.

Раньше в штукатурке прокладывали стальные трубопроводы – они были достаточно стабильны при повышении температуры. Сейчас прокладывают пластик – он не ржавеет, очень долговечен, но имеет высокий коэффициент линейного расширения, и тонкий слой штукатурки над ним начнет разрушаться, Над трубой горячей воды и отопления начнут отставать обои, а лет через 7-8 плитка.

Над трубопроводом холодной воды может собираться конденсат и последствия будут такими же. Конечно, это не критично, но при планировании скрыть коммуникации в стенах стоит учитывать возможные последствия.

Что говорят нормы и правила

Особые требования существуют только к газовым коммуникациям. Согласно СНиП 42-01-2002 при скрытой прокладке трубопроводов предусматривают дополнительные меры по защите и коррозии и обеспечивают возможность осмотра и восстановления защитных покрытий. То есть должны быть лючки для осмотра и возможность разборки короба. Короба и чехлы не должны быть полностью глухими – должна быть предусмотрена возможность их вентиляции.

Однозначно должен быть легкий доступ к местам установки счетчиков и местам подключения бытовых газовых приборов (газовых печей, газовых колонок, отопительных котлов). Доступ должен обеспечивать удобную возможность снятия и установки газовых счетчиков, запорной арматуры, гибких шлангов.

Если Вы переносите газовые приборы и трубопроводы, то эти работы согласуются с газопоставляющей компанией; выполняется проект; сами работы производятся специализированной организацией, имеющей лицензию на право выполнения работ с газовыми аппаратами и коммуникациями. С газом не шутят!

Категорически запрещается прокладывать коммуникации, особенно газовые, в вентиляционных каналах.

При скрытой проводке водопроводных коммуникаций должен быть свободный доступ ко всем соединениям и запорной арматуре.

Преимущества и недостатки сокрытия труб

Преимущества сокрытия труб:

  • Эстетичность – закрыв трубопроводы коробом или замаскировав окраской или декором, можно украсить дизайн кухни или сделать трубопроводы невидимыми.
  • Скрытые трубы облегчают уборку – легче вымыть ровную поверхность короба, чем конструкции с соединительными муфтами и фитингами.
  • Небольшие финансовые затраты.

Недостатки:

  • В случае ремонта придется вскрывать стену, конструкции из гипсокартона или декоративные экраны и короба; при утечке воды могут намокнуть стены, пол, мебель и соседи.
  • То же касается труб канализации.
  • Устройство коробов достаточно трудоемко и требует определенных материальных затрат.
  • При неглубокой прокладке пластиковых трубопроводов горячей воды и отопления в стенах пластик будет «вести», верхний штукатурки в этом месте будет осыпаться. Поэтому пластик стоит прокладывать в слое штукатурке в металлическом чехле и с утеплением. Конструкция получается громоздкая – легче зашить коммуникации гипсокартоном.

Способы маскировки

Способы маскировки труб делятся на несколько групп:

  • Сокрытие труб с помощью коробов, чехлов, фальшстен.
  • Маскировка с помощью окраски.
  • Визуальное скрытие при помощи мебели или штор.
  • Декорирование – украшение трубопровода, декорирование листьями, цветами, кокосовым волокном, мозаикой, другими отделочными материалами, декупаж.

Короб

Короб, обшитый гипсокартоном, пластиком, вагонкой, МДФ, ЛДСП позволяет аккуратно зашить трубы в углу или имитировать выступ стены или уступ стены под потолком. Нельзя таким образом зашивать газовые трубы. Отделать конструкции из гипсокартона можно краской, плиткой, обоями.

Иногда делают не короб, а красивый экран из пластика с рисунком с открытым верхом – получается украшение кухни. В качестве коробов иногда используют кабель-каналы (их можно обклеить пленкой под дерево), при монтаже отопления вблизи пола применяют специальные пластиковые плинтуса.

В качестве отделки короба можно вставить решетки и декоративные стекла с рисунком и подсветить с помощью светодиодной ленты – получится настоящее украшение помещения. Такой тип отделки часто применяют, когда подвод отопления подходит к батарее горизонтально вдоль стены.

Шкафы и навесные шкафчики

Единственный разумный способ спрятать канализационный отвод от мойки и подвод водопровода – это размещение их в столах-тумбах. Этот способ позволяет скрыть не слишком эстетичный сифон и обеспечить к нему легкий доступ для прочистки.

Проводка газопровода над мебелью позволяет полностью визуально скрыть трубы. В шкафах можно разместить воздуховод вытяжки (и саму вытяжку встроить в подвесной шкафчик). Газовый стояк можно зашить пеналом от пола до потолка с открывающейся дверцей и вентиляционными решетками вверху и внизу. Очень эффективный способ маскировки трубопроводов.

Рейлинги

Газовые трубы, проходящие под подвесными шкафчиками, можно задекорировать под рейлинг. Для этого трубу тщательно очищают от краски и ржавчины и окрашивают блестящей краской для имитации никелирования. На такой рейлинг нельзя вешать тяжелые полки – максимум несколько кухонных инструментов. Еще лучше под газопроводом повесить настоящий рейлинг и все предметы вешать на него, а газовую трубу оставить в качестве декоративного элемента. Желательно на видимой части газопровода заменить кронштейны стальными и блестящими.

Декор

Способов декорировать трубы огромное множество:

  • Покраска, декоративная роспись.
  • Превращение труб в стволы и ветви деревьев – окраска, оклейка кокосовым волокном, пробкой, листьями, цветами, фруктами и цитрусовыми.
  • Оклейка бамбуком; имитация бамбука с помощью наклеенных веревок и покраски.
  • Художественная лепка и роспись.
  • Оклейка обоями.
  • Для декорирования трубы обматывают веревкой из джута, применяют текстиль.
  • Рисуют на стене рисунок и делают трубу центром композиции.

Мозаика

Бывают случаи, когда после перепланировки и объединения кухни с кладовой в кухне проходит канализационный стояк. Его можно обклеить мелкой мозаичной плиткой, камешками, декоративной мозаиками. Так же можно задекорировать и габаритную трубу вытяжки.

Декупаж

Для декупажа используют обычные столовые трехслойные салфетки с рисунками. Трубы моют, сушат. Примеряют и обрезают салфетки. Отслаивают верхний слой салфетки, на трубопровод наносится клей ПВА и приклеивается слой салфетки с рисунком. Высушивается. Красится акриловым лаком. Простая технология дает очень интересные эффекты – получаются яркие блестящие рисунки.

Какой способ лучше?

Сначала стоит оценить общее состояние кухни — если ремонт уже старый, стоит просто задекорировать трубу или перекрасить. Вариантов декорирования очень много. При капитальном ремонте с заменой мебели можно планировать и подгонку шкафчиков, и зашивку трубопроводов в короба. Оригинально отделанные трубы могут определить стиль оформления кухни.

Советы по выбору материала для маскировки

Если Вы хотите совсем закрыть трубы, то лучше гипсокартона ничего не придумать – его можно красить, облицовывать плиткой, оклеивать обоями. Вагонку необходимо покрывать лаком, с нее хуже отмываются капли жира. Рейлинги и кабель-каналы – на любителя. Замечательно смотрятся самые разные декоры «под дерево» с листьями, цветами и фруктами. У каждого материала есть свои плюсы и минусы.

Как правильно скрыть трубы своими руками

Гипсокартонный короб – достаточно сложная конструкция, но его вполне возможно смонтировать своими руками.

Необходимые инструменты и материалы

Для установки короба понадобятся:

  • Гипсокартон влагостойкий.
  • Профиль стоечный и направляющий.
  • Крепления-крабы.
  • Шуруповерт.
  • Саморезы по металлу.
  • Шурупы по гипсокартону.
  • Болгарку с отрезными дисками для металла и гипсокартона.
  • Дюбеля 6×60.

Ход работ

Сначала крепят направляющие профиля дюбелями к стене, затем, перпендикулярно — перемычки из стоечного профиля; угол жесткости лучше выполнить из одного или двух скрученных саморезами по металлу между собой направляющих профилей (27×28 мм) или с помощью соединений-крабов.

Затем каркас обшивают ГКЛ с помощью саморезов. Гипсовые листы грунтуют, затем шпаклюют, грунтуют, окрашивают или оклеивают обоями, облицовывают плиткой. Закрывают место выхода труб к батарее специальной декоративной накладкой.

Фото результата

На видео можно увидеть все особенности процесса, на фото – результат.

Частые ошибки и проблемы при маскировании

При установке короба вокруг труб отопления необходимо изолировать трубы с помощью специальных чехлов из полиэтилена или пенополиуретана.

Заключение

Мы прощаемся с нашим читателем и желаем ему оригинальных идей при ремонте кухни. Отделав свою кухню без помощи дизайнера, Вы получите эксклюзивное помещение, оформленное точно по Вашему вкусу. Подписывайтесь на нашу рассылку, предлагайте нашу информацию друзьям, близким, коллегам, делитесь с ними идеями и приводите на наш сайт.

Обшивка стояков отопления

Для типовых квартир панельных домов характерно расположение стояков отопления по углам комнаты. Данное решение не эстетично с дизайнерской точки зрения.

И из-за этого собственники квартир часто принимают решение зашить данные трубы в декоративный короб. Устройство коробов является перепланировкой, и как любое изменение конфигурации помещения требует согласования.

И если раньше (до 2018 года) жилищной инспекцией согласовывались зашивка стояков отопления либо гипсокартоном, либо даже закладка пеноблоками, с устройством инспекционного люка, то начиная с 2018 года, зашитие стояков отопления не согласуют в принципе.

Как ситуация обстояла до 2018 года и какие решения принимались и согласовывались:



Примеры схем эскизов перепланировок с зашитием коробов:

Стоит учесть, что при устройстве декоративного короба была обязательна установка съемных декоративных панелей-решеток.

Функции съемных панелей-решеток:

  • Быстрый доступ к стояку при необходимом осмотра (в случае протечек).
  • Циркуляция теплого воздуха по квартире.

Примеры обшития стояков отопления в проектах перепланировок:

В случае если же у вас перепланировка была уже выполнена, ее необходимо согласовывать с учетом разработки технического заключения о допустимости и безопасности ранее выполненных работ.

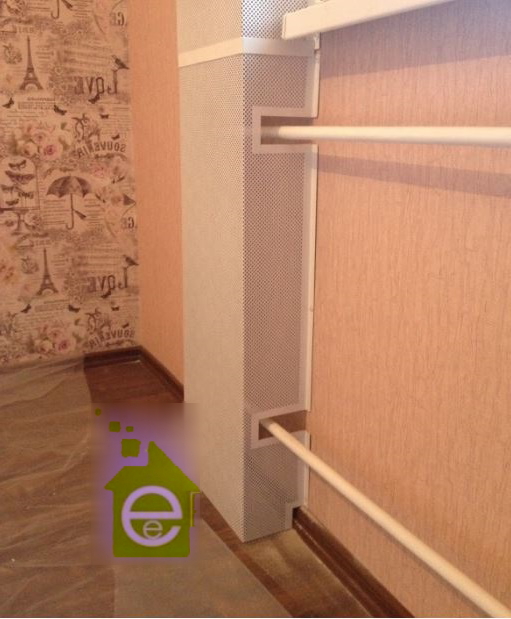

Обшивка стояков отопления с люком-доступом:



Обшивка стояков без люка доступа:


Выше на фотографиях, показаны варианты правильных и не правильных обшевок стояков отопления. Нарушение на «нижних не правильных фото»собственно говоря одно — отсутствие съемных панелей-заглушек.

Мы не сталкивались еще с ситуацией когда обшивка стояков отопления было как отдельное мероприятие, за годы работ, у нас не было обращений согласовать отдельно только это мероприятие.
Обычно подобное работы идут в комплексе с другим пакетом согласований, то есть это одно из нескольких мероприятий по перепланировке.

Как ситуация обстоит с согласованием зашития труб после 2018 года

Начиная с 2018 года жилищная инспекция не согласует объекты по вышеописанным вариантам. Теперь единственный вариант который возможно согласовать это установка декоратиных съемных панелей на магнитах. Ниже вы можете увидеть пример данных панелей.

Суть данных панелей в том, что стояки отопления не зашиваются за какие либо конструкции, они «обкладываются» съемными панелями на магнитах и при необходимости данные панели могут быть легко демонтированы.

И в данной ситуации у заказчика есть два варианта: согласовать перепланировку самостоятельно, либо же прибегнуть к сторонним услугам фирм-посредников.

Дополнительно — о зашитии газовых труб

Отдельно коснемся газовых труб:
Они не обшивке, не зашивке не подлежит, во избежание создания угрозы аварийной ситуации.
Газовые соединения в небольших количествах в любом случае пропускают газ, обшивка же газового трубопроводов способствует накоплению газа в достаточном количестве для детонации взрыва.

В случае ситуации (гипотетически предположим) что каким то образом газовая труба оказывается утоплена в стену, необходимо соблюсти следующие условия:

  • Вокруг газовой трубы должно быть достаточно место для ее текущей эксплуатации.
  • Декоративный короб-накладка должна быть перфорирована (с максимальным количеством  отверстий для вентиляции).
  • Декоративный короб-накладка должен идти по всей длинне трубы.
  • Кран газового стояка должен быть в открытом доступе. Для свободного перекрытия в случае газовой протечки.

То есть фактически газовая труба должна идти в большой по размерам нише, которая закрыта по всей высоте съемной перфорированной накладкой.
Необходимо отметить что за свою практику мы видели буквально единицы реально реализованных подобных решений.

Должна ли я разбирать стену для доступа к стояку отопления?

– В прошлом году приобрела квартиру на вторичном рынке. Дом постройки 1954–1957 годов, трубы канализационные старые. Бывший хозяин предупредил, что будут менять стояки в доме. Я проживаю на первом этаже. Хозяин с третьего этажа, живущий над нами, поменял стояк за свой счет, на втором этаже ничего не делали, а меня еще с сентября 2018 года предупредили: откройте доступ к стояку. Мы спилили шифер (стена между стояком и ванной сделана не только из кирпича, но и часть из плоского шифера). Комиссия пришла месяца через два; написали в акте, что стояк еще не течет и не требует замены. На данный момент у меня стена так и развалена. Кто должен ремонтировать стояк? Должна ли я была разбирать стену? Стояк должен быть закрыт стеной или я должна любоваться ржавой трубой? Квартира застрахована мной.

pro2audio.gmail.com/Depositphotos



Отвечает вице-президент ГК АРИН, руководитель межрегиональной жилищной программы «Переезжаем в Петербург» Николай Лавров:

По закону жильцы обязаны предоставлять доступ к общим коммуникациям соответствующим службам. И в случае замены стояков, если они зашиты, всегда страдает отделка. Так что лучше не зашивать, а ставить съемные экраны. В Вашем случае можно либо своими силами задекорировать дырку, либо идти в УК, долго ругаться, писать письма с требованиями, жаловаться. Но, скорее всего, в итоге Вы вернетесь к первому варианту, когда лучше самой все заделать.


Могу ли я не пускать УК в квартиру для работы с трубами?

Как поменять стояк с холодной водой, если сосед против?


Отвечает директор офиса продаж вторичной недвижимости Est-a-Tet Юлия Дымова:

К сожалению, опции «заделать так, как было» у коммунальщиков нет, а доступ к общедомовым трубам должен быть беспрепятственным. Следовательно, Вам нужно установить короб на стояк. Либо он должен быть определенного размера, чтобы не мешать проходу, либо должен быть съемным.

Отвечает директор юридической службы «Единый центр защиты» (edin.center) Константин Бобров:

Поскольку Вам причинены убытки в результате необоснованного демонтажа стены, Вы можете восстановить свое нарушенное право в судебном порядке, а именно заявить в суд иск о возмещении убытков. Также в этом иске можно заявить требование об обязании управляющей компании заменить стояк, но это требование нужно будет обосновать соответствующими документами, подтверждающими необходимость такой замены (к примеру, заключение эксперта).

Попутно Вы можете подать жалобу в Государственный жилищный надзор, который проведет проверку по факту нарушения.


Как решать проблемы с управляющей компанией?

Должна ли управляющая компания устранять следы протечки в квартире?


Отвечает генеральный директор УК «РАДЭКС» Евгений Беляев:

Собственник жилого помещения обязан обеспечить соответствующим службам, будь то управляющая компания или подрядная организация по проведению ремонтных работ, доступ к транзитным (общедомовым) инженерным коммуникациям, которые проходят через его жилое помещение. И эта обязанность установлена Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденными постановлением Правительства Российской Федерации от 06. 05.2011 N 354, а также Правилами и нормами технической эксплуатации жилищного фонда, утвержденными постановлением Госстроя Российской Федерации от 27.09.2003 N 170. Если собственник отказывает в предоставлении доступа, то это может служить основанием для обращения в суд.

Стояк системы водоотведения (канализации) является общедомовым имуществом, поэтому он обслуживается и ремонтируется УК в рамках технического обслуживания, текущего или капитального ремонта. Но разбирать перегородки технических шкафов и восстанавливать их после проведения работ обязан собственник квартиры за счет собственных средств. Специалисты не рекомендуют собственникам наглухо закрывать общедомовые стояки в квартире в эстетических целях. Для обеспечения доступа к общедомовым инженерным системам целесообразно устраивать в технических шкафах дверцы или люки.

Текст подготовила Мария Гуреева

Не пропустите:

Все материалы рубрики «Хороший вопрос»

Чем отличается управляющая компания от обслуживающей?

Как привести в чувство управляющую компанию?

Как заставить управляющую компанию делать текущий ремонт?

Статьи не являются юридической консультацией. Любые рекомендации являются частным мнением авторов и приглашенных экспертов.

Как спрятать стояки отопления

Разводка труб отопления в квартире может привести к тому, что они никак не вписываются в основной интерьер. Особенно часто это встречается в старых многоэтажных домах, где стояк отопления располагается практически на видном месте.

Решить данную проблему можно несколькими способами. Более подробно узнать об этом можно посетив сайт www.ecuvoig.ru/zamena_stoyakov_otopleniya.

Стандартные варианты

Спрятать стояки отопления можно несколькими способами, среди которых следует отметить несколько основных:

  1. Покраска конструкции в цвет интерьера. При этом сделать это можно достаточно красиво и оригинально, что превратит стояк в своеобразный элемент интерьера. Этот вариант используется очень часто, так как является самым простым.
  2. Декорирование. Здесь можно дать волю своей фантазии и украсить стояк определенными элементами, такими, как специальные стволы из бамбука или декоративные кольца. Этот вариант спокойно можно комбинировать с предыдущим способом, что позволит получить оригинальный внешний вид.

Использование других способов

Скрыть стояки отопления можно с помощью специальных методов или конструкций, среди которых следует выделить:

  1. Обустройство короба. Для этого используется металлический профиль и гипсокартон. После сооружения каркаса, на него можно нанести определенный рисунок или декорировать его в соответствии с вашими желаниями.
  2. Если стояк находится близко к окну, можно закрыть его шторами. Для этого длина карниза выбирается на всю длину стены, а плотные портьеры прекрасно прячут данную конструкцию.
  3. В случае совершения капитального ремонта или перепланировки квартиры, стояк можно скрыть за деталями интерьера. Так в кухне для этого подойдут шкафчики, тогда как в ванной его можно просто «утопить» в стену, но это требует увеличение ее толщины.

Следует отметить некоторые правила, которым необходимо следовать при таких работах:

  • прятать стояк нужно только в легкие материалы, такие как гипсокартон. Не рекомендуется использовать при этом кирпич и другие тяжелые продукты;
  • материалы должны спокойно выдерживать высокие температуры и не деформироваться при их воздействии;
  • если конструкция предполагает наличие счетчиков, тогда обязательно следует предусмотреть возможность доступа к ним (дверцы и т.д.).

Как видите, спрятать стояк достаточно просто, но для этого потребует желание и определенное количество времени, а также советы из этого видео:

и тепло, и красиво.

Лучший способ спрятать отопительную трубу в комнате. Замаскируйте трубы отопления.

Современные строительные технологии позволяют нам делать наши дома все более совершенными как с точки зрения комфорта, так и с точки зрения эстетики. Отопление, конечно, увеличивает комфорт проживания зимой (и не только …), но трубы отопления, которые мы вынуждены прокладывать во всех жилых комнатах, явно не украшение. Конечно, современные изделия из пластика выглядят презентабельнее стальных, но для декоративного элемента их явно недостаточно.Что ж, хотя бы качество многих материалов позволяет спрятать их в стене или полу, не опасаясь необходимости быстрого ремонта.

Как закрыть трубы отопления в стене или в полу

На этапе капитального ремонта или строительства помещения можно спрятать трубы отопления в стене или полу. Нельзя сказать, что это определенно хороший вариант или нет.

Во-первых, если вы собираетесь прятать коммуникации в квартире многоэтажного дома, а не в частном доме, у вас могут возникнуть проблемы.Переделка инженерных коммуникаций по закону требует разрешения. Вам не только нужно будет заказать проект доработки, но и согласовать его позже с эксплуатирующей организацией. А шанс получить разрешение стремится к нулю. Даже если вы получили разрешение или модернизируете / обустраиваете свой дом, у этого решения есть свои плюсы и минусы.

плюсы : во-первых, они не портят внешний вид помещения, во-вторых, их теплоотдача увеличивается, так как теплопроводность строительных материалов лучше теплопроводности воздуха.То есть получается, что, спрятав трубы в стенах или полу, вы увеличиваете эффективность обогрева. Но это при условии, что вы не защитите их теплоизолятором, но у такого решения есть отрицательные стороны (описаны ниже). Ко всему этому у такого решения достаточно большой минус : в случае протечки или необходимости замены / ремонта / доработки придется разрушать стену со всеми вытекающими отсюда последствиями. Речь не идет о быстром ремонте поломки, и если вы живете в многоэтажном доме, вы гарантированно затопите соседей… Так что трубы отопления лучше прятать в стенах дома: за ремонт не нужно платить.

Однако все больше и больше людей делают именно это. А все потому, что современные материалы имеют более чем солидный период безотказной эксплуатации, некоторым из которых уже несколько десятков лет. Например, срок службы некоторых видов составляет 50 лет. Примерно столько же — качественных металлопластиковых изделий. У меди самый долгий срок службы — до 100 лет, хотя есть и недостатки: слишком высокая теплопроводность меди может привести к тому, что большая часть тепла уйдет на стены, а до радиаторов ничего не дойдет, а медь очень требовательна к условиям, и если их не уважать, они могут быть уничтожены в считанные месяцы.Трубопровод из качественных подобных материалов вполне может пролежать в стене не один десяток лет, и при этом все время проблем не будет. Важно только выбрать качественный материал и правильно его уложить.

Правила, которые необходимо учитывать при проектировании систем отопления

Не менее важным, чем выбор материала, является продуманность системы. Вам необходимо знать несколько правил:


Если у вас недостаточно опыта в этом вопросе, попробуйте проконсультироваться с грамотным специалистом, который сможет предвидеть все (или большинство) возможных ситуаций и определить пути их решения.Так что стоит хорошенько подумать, прежде чем принимать такое решение, а также все тщательно спланировать.

Прячем трубы в стену. Заказ на работу

Решение принято, система спроектирована, как можно спрятать отопление в стене или полу.


Одна важная деталь: у вас должен быть подробный план с указанием расположения труб в стенах. Это нужно для того, чтобы при очередном ремонте или некоторых работах вы случайно не повредили отопление (просверлите отверстие под дюбель и попали в магистраль. … это будет ваша забота).

Точно так же прячут стены в стяжку. Отличий практически нет. Разве что для удобства всем хочется уложить одну широкую штробу, из которой потом разводят в нужном направлении. Если вы еще не сделали стяжку, то проложите трубы (в теплоизоляции), а затем сделайте стяжку. И снова сохраните план коммуникаций.

Прокладывать коммуникации под дощатый пол будет немного проще — обычно там достаточно места, чтобы спрятать трубу в утеплителе.Наверное, единственное, что нужно сделать — это уложить ее таким образом, чтобы при необходимости, сняв одну-две доски, можно было получить максимальный доступ к электросети, находящейся под полом (на всякий случай).

Скрыть трубы отопления под гипсокартон

Такой вариант подходит как для комнат, так и для бытовых помещений: ванной и кухни. Достоинства и недостатки практически такие же, как и у предыдущего метода. Единственное отличие в том, что вам не нужны никакие согласования и проект: нет передачи инженерных сетей.Так что со стороны закона претензий быть не может.

Плюс такого решения в том, что в панельном доме можно легко спрятать трубы отопления, так как закапывать туда практически невозможно, да и нет ничего: толщина плит очень мала (разве что достать нереально разрешение). Так же сложно добраться до коммуникаций. Разве что сделать одну из панелей на петлях и защелках. Чтобы иметь возможность при необходимости легко добраться до арматуры или труб. К счастью, сегодня существуют самые разные аксессуары, которые позволят воплотить задумку в жизнь.Если вы собираетесь «замаскировать» отопление в ванной или туалете, можно предусмотреть ревизионные двери, расположенные в ключевых местах.

В любом случае, способ сбора коробки будет один: сначала собрать каркас нужной формы из металлических профилей, затем прикрутить к нему отделочные материалы: гипсокартон, панели МДФ, пластиковые панели, фанера или плиты OSB, наконец . Некоторые из этих материалов требуют отделки, некоторые — нет. Но потом уже идут отделочные работы. Такой ящик может иметь форму шкафа или полки.

Одним из вариантов каркаса может быть фальш стена. Ни порядок работы, ни принципы не различаются. Вся разница в объемах: и каркас больше, и поверхность, требующая оштукатуривания. Но порядок тот же: сначала к стене крепится обрешетка. Если глубины профилей хватит, чтобы скрыть трубы в теплоизоляции, это хорошо. В противном случае придется установить еще одну обрешетку на некотором расстоянии. Как вариант, для увеличения пространства можно сначала прикрепить встречную обрешетку, а затем перпендикулярно ей обрешетку, к которой уже прикреплен гипсокартон или другой панельный материал.

Часто такие ящики используют в ванной или туалетной комнате, и их облицовывают плиткой, которую кладут на клей. Стыки заполняются стандартной затиркой, углы можно закрыть пластиковыми уголками.

На фото ниже показан вариант, как красиво спрятать трубы отопления фальшпанелью вдоль стены.

Один путь — фальшивая стена. Выглядит привлекательно

Как спрятать трубы отопления в ванной

Ванная комната отличается повышенной влажностью от всех остальных помещений.В этом и будет особенность: нужно использовать материалы, которые не боятся влаги. Решения здесь в основном те же: спрячьтесь в стене или сделайте для них ящик. Естественно, что перед укладкой плитки нужно проложить трубы в стене, но короб можно построить и после.

Спрятать трубы отопления под плинтус — один из способов обойтись «кровью»

Принцип постройки ничем не отличается: сделайте каркас, а потом его обшите. Но разница будет в материалах.Необходимо использовать оцинкованные профили, а гипсокартон является влагостойким. Даже с учетом того, что сверху будете наклеивать плитку. Скорее всего, плитку придется обрезать под формат рамы (или следует учитывать размеры рамы с учетом размера плитки), а углы и участки можно закрыть специальными уголками под цвет плитки, контрастируя цвет, белый и др. — выбор зависит от вашего желания и дизайна ванной комнаты.

Одна из панелей ящика может быть съемной.Может стоять на магнитах, углах, упорах. Это не нарушит эстетику и не предоставит доступ к коммуникациям.

Есть вариант, который, если он подходит, позволит отделаться «малой кровью»: есть специальные пластиковые плинтусы-ящики. Так что если трубы отопления в ванной или другом помещении проходят по стене над самим полом, их можно спрятать в такой плинтус.

Если ни один из этих способов вам по какой-то причине не подходит, вы можете попробовать их.

Даже самый изысканный дизайн в доме портит трубы, проложенные вдоль стены.Но это легко исправить. Как спрятать трубы отопления в частном доме или квартире вы узнаете из информации, представленной ниже.

Способы решения проблемы

Если говорить о частном доме, сразу следует отметить, что в этом случае возможностей больше, чем в квартире. Тепловая сеть может быть скрыта в стяжке, а в многоэтажном доме для магистрали верхнего этажа используется потолок квартир ниже.

На нижних этажах для таких мероприятий используются натяжные потолки.

Часто загородные дома строят из дерева. В таких ситуациях тепловая сеть протягивается через бревна, где предварительно проделываются отверстия под материал трубы.

В дополнение к этим можно применить следующие методы:

  • Уложить трубы в стену;
  • Установите коробку;
  • Для возведения фальш-стены;
  • Штора перфорированная

Каждый из этих вариантов имеет свои достоинства и недостатки. И окончательное решение о том, как лучше спрятать трубы отопления в квартире или частном доме, следует принимать исходя из характеристик помещения и ваших финансовых возможностей.

Также необходимо определиться с размерами пространства под трубами, и учесть среднюю температуру в доме в отопительный сезон.

Трубы скрыты в стене

Такое решение проблемы очень распространенное, теплотрасса скрыта не только в стене, но и в полу. Эти методы непростые и требуют кропотливой работы.

Если вы решили воспользоваться этим вариантом, то нужно будет все детально просчитать и нарисовать схему основной линии.В нем должно быть указано точное местоположение сети. Затем можно приступить к созданию углублений в стене — так называемых штробах .

Подготовить выемки двумя способами:

  1. Старый простой — с помощью молотка и стамески сделать засечки, прорезать их, вынимая куски стены;
  2. Ударная дрель. Это очень удобный способ его использования сегодня. Только при работе с этим инструментом будет много пыли, а это немного усложняет весь процесс.

Чтобы быстро и легко подготовить углубления, нужно очертить контуры каждой борозды и сделать пропилы на нужную глубину шлифовальной машиной.Дальнейшие работы советуют провести ударным сверлом, просто выбив материал.

ВАЖНО! Размеры ниш нужно рассчитывать с учетом необходимости добавления теплоизоляции. Вы можете использовать специальные покрытия, обеспечивающие тепло- и гидроизоляцию тепловых сетей в ваших квартирах или частных домах.

Перед тем, как рассчитать размер, наденьте крышку на кусок заготовки и измерьте получившийся диаметр. К этим числам прибавьте еще 2 см.Когда две трубы идут бок о бок, не забывайте это учитывать. Также учитываем фурнитуру, тройники и прочее.

СОВЕТ. Когда установка сети будет завершена, следует проверить, надежно ли сделан крепеж, и нет ли утечек. Для этого к насосу подключите сеть, залейте водой и сделайте давление выше рабочего. И после этого внимательно осматривают всю трассу.

Если утечки нет, то можно выполнить утепление.На крышках необходимого размера делается разрез сбоку, и они надеваются на трубы, а швы проклеиваются специальным скотчем. Далее все можно замуровать.

ВАЖНО! У этого метода есть важный минус. Когда-нибудь систему нужно будет отремонтировать, а при таком варианте установки сделать это непросто.

Маскировка с коробкой

Это приспособление хорошо подходит для уже уложенного ствола. А выполнить его можно из следующих материалов:

  • Гипсокартон;
  • Дерево;
  • Специальный профиль;
  • Пластик;
  • Металл.

Устройство короба из гипсокартона

Такая конструкция позволяет отлично спрятать трубы в квартире, и не затруднит доступ к ним в случае аварии. Это наиболее доступный способ, не занимающий много времени.

ВАЖНО! Наличие дверей в таком ящике позволяет производить ремонт системы отопления без демонтажа конструкции.

Суть этого метода в том, что по всему периметру сети устанавливается каркас, который обшивается гипсокартоном.Так можно спрятать не только трубы, но и радиаторы отопления.

Этот материал экологически чистый и простой в использовании. Причем облицовывать ее можно обоями, плиткой, вагонкой и другими материалами.

Каркас может быть выполнен из деревянных брусков или профиля из металла. Если каркас из дерева, то брус следует обработать водоотталкивающей пропиткой или олифой.

Элементы каркаса соединяются между собой саморезами по металлу, а эта конструкция крепится к стене саморезами и дюбелями.Точно так же можно спрятать радиаторы.

Достоинства этого метода:

  1. Скорость строительства;
  2. Меньше затрат, чем укладка труб в сено;
  3. Трубы легко доступны для ремонта;
  4. Дизайн помещения улучшается.

Видео 2. Разборный бокс из гипсокартона и плитки в квартире.

Дерево

Если нет гипсокартона, а есть хорошие доски из дерева, то короб можно сделать из них.Отлично будет смотреться, если декор будет выполнен из дерева. Таким образом сохраняется целостность дизайна.

Ящик пластиковый

Этот материал хорошо применяется для скрытия теплотрассы в коридоре, ванной и других помещениях для хозяйственных нужд.

Подвесная стенка

Этот метод используется в тех случаях, когда коробка не может решить эту проблему. Такие ситуации возникают, когда сеть проходит не только горизонтально, но и содержит вертикальные стояки.

Такая стена изготавливается из обычных стеновых панелей, в которые помещается звукоизоляционный материал.

ВАЖНО! Такую стену нельзя построить в квартире, имеющей небольшую площадь, потому что стена занимает много места.

Такая стена создается по принципу создания короба. Только в этом случае увеличивается объем работ и расход материалов.

Перфорированный экран навесной

Существуют различные декоративные варианты скрытия коммуникации. Их разделяют конструктивные отличия:

  1. Прикрепленная коробка;
  2. Плоский экран;
  3. Экран навесной.

Используйте декоративные экраны в том случае, если радиатор расположен в нише.

Навесная конструкция применяется для изделий из чугуна. Когда приборы расположены под подоконником, ширму ставят без крышки. А если радиатор выходит вперед, то сверху закрывается.

Для производства экранов используются следующие материалы:

  • Пластик;
  • Металл;
  • Дерево;
  • Стекло;

Самым экологичным считается дерево.Пластику не все доверяют, если он сделан с нарушениями технологии, то при нагревании издает неприятный запах.

Недорогой вариант — решетки МФД, которые смотрятся очень красиво.

Металлические решетки отлично справляются со своей задачей, но теряют дизайнерскую элегантность. Считаются экономным вариантом, ввиду невысокой стоимости.

Чтобы такой кожух имел стильный вид, можно использовать нержавеющую сталь и перфорацию. Важным преимуществом такого варианта является простота монтажа.Эти экраны легко цепляются за крепления.

Откидной экран позволяет замаскировать трубы, подходящие для аккумуляторов. Если такой вариант невозможен, то можно украсить трубы тканью. Объемные шторы в гостиной или спальне могут закрыть систему отопления, а тканевый экран скроет проводку в ванной.

Индивидуальные подходы

На кухне радиатор отопления можно спрятать в небольшой прикроватной тумбочке. В таком помещении рядом с окном хорошо смотрится, и преимуществом в данной ситуации является дополнительное место на кухне для хранения кухонной утвари.Так эстетика сочетается с практичностью.

Вы можете взглянуть на этот вопрос с творческой предвзятостью. И тогда им не нужно скрывать трубы отопления, а нужно их немного приукрасить.

Например, детскую интересно поменять, если украсить аккумулятор и трубы под стволом дерева. А выкрашенный в золотой цвет радиатор в холле будет напоминать тщательно свернутые золотые слитки.

Как спрятать трубы для отопления в частном доме или квартире каждый решает самостоятельно.Воспользовавшись этими рекомендациями, объединив воображение и креативность, вы легко решите эту проблему. Пусть в вашем доме будет уютно и комфортно.

Сообщений

Современные интерьеры радуют глаз эксклюзивными дизайнерскими решениями, неординарным оформлением пространства, а иногда и классическим сочетанием простоты с функциональностью. В любом случае инженерные коммуникации в первозданном виде могут хорошо смотреться только в помещениях в стиле лофт. Во всем остальном трубы являются нежелательным элементом и нуждаются в маскировке.

О том, как спрятать трубы отопления в квартире, волнуют не только счастливые обладатели элитного жилья, но и всех, кому небезразлична эстетика. Открытые коммуникации обычно выглядят очень некрасиво, поэтому вызывают естественное желание их украсить или полностью скрыть. Проявив немного фантазии, можно с помощью современных материалов придать элементам системы отопления неповторимый декоративный вид.

Особенности отделки труб в частном доме и квартире

Вариантов, как скрыть трубы отопления, больше всего в частном доме.Внутренние коммуникации частных построек никак не связаны с соседними и соответственно при необходимости их можно проложить и сдвинуть, как вы пожелаете. Если в многоквартирном доме планируются изменения конфигурации системы отопления, то необходимо учитывать интересы всех жителей и согласовывать с эксплуатирующей организацией.

Полностью спрятать трубы можно только при строительстве или капитальном ремонте. Для этого используется скрытый монтаж в стенах или в полу.Трубопроводы с теплоизоляцией укладываются в штробы и покрываются раствором или скрываются под молдингами. В индивидуальных системах отопления можно устроить теплый пол. В частных домах удобно скрывать коммуникации между лагами деревянного перекрытия. Осталось только прикрыть места пересечения труб с полом декоративными накладками, как показано на фото.

Основное неудобство жильцам квартир доставляют магистральные транзитные трубопроводы, которые сложно скрыть из-за их больших размеров.К тому же, переборщив с укрытием, можно потерять часть поступающего в комнату тепла. Для того, чтобы их замаскировать, подходят только приемы внешней отделки.

На заметку: декорируя трубы отопления в своем доме, можно не беспокоиться об изменении их теплоотдачи. В индивидуальных системах отопление помещений останется прежним, изменится только соотношение количества тепла, идущего от труб и радиаторов. Но в квартирах с центральным отоплением приходится экономить каждую килокалорию тепловой энергии и оставлять трубопроводы максимально открытыми.

Так или иначе, любые действия по отношению к элементам отопительной системы влияют на ее работу. Прежде чем принимать радикальные меры по переносу трубопроводов из поля зрения, следует изучить полную схему существующей электропроводки и проанализировать возможные последствия.

Важно! Скрытая прокладка может применяться только при использовании новых качественных труб без резьбовых соединений. Все складные секции и детали должны оставаться доступными для обслуживания.Особенно это важно в квартирах, где возникновение ЧП чревато затоплением соседей.

В некоторых случаях лучшим вариантом является декорирование открыто проложенных трубопроводов и радиаторов отопления. Это позволяет сделать их незаметными с минимальными затратами, не нарушая целостности стен и пола и не изменяя конфигурацию отопительного контура. При этом сохранены все конструктивные параметры системы отопления и свободный доступ для удобства эксплуатации.Выбирая лучший способ украсить отопительную трубу в комнате, следует руководствоваться как эстетическими соображениями, так и сохранением функциональности.

5 способов спрятать трубы отопления

Открытая прокладка труб не означает безнадежно испорченный интерьер. Элементы системы отопления всегда можно покрыть каркасными конструкциями, украсить элементами декора или художественной росписью. Из всего многообразия вариантов выделим 5 основных способов скрыть трубы отопления в частном доме или квартире:

  1. Использование защитного экрана
  2. Установка каркасного короба
  3. Строительство фальш-стены
  4. Отделка подручными материалами или растения
  5. Раскраска и рисование узоров.

Рассмотрим подробно каждый из них.

Использование защитного экрана

Самый простой способ скрыть трубы отопления в квартире, а иногда и в частном доме. Он быстрый, относительно недорогой и не требует привлечения специалистов, применим даже для труб, удаленных от стен. Достаточно выбрать понравившуюся модель и закрепить в нужном месте. Экраны могут быть из металла, дерева, пластика, ДСП, МДФ. Существует множество конфигураций в самых разных стилях.Надоевший экран легко заменить. Если вы хотите и у вас есть навыки работы с древесными материалами, вы можете изготовить их самостоятельно.

Особое внимание следует уделить экранам для радиаторов из закаленного стекла или прозрачного акрила. Они достаточно прочные, легко снимаются, легко чистятся, имеют широкую цветовую гамму. При необходимости ширмы могут быть изготовлены любого размера на заказ. Вы можете распечатать рисунки и фотографии, применяя различные узоры. Также используются витражи, которые очень эффектно смотрятся с подсветкой.Такие элементы могут украсить даже самый изысканный интерьер.

Декоративные ширмы могут закрывать не только сами батареи, но и идущие к ним трубы. Главное, провести правильные замеры и выбрать ту модель, которая лучше всего подходит к остальному интерьеру. На фото ниже показано использование подсветки в сочетании с тканевым экраном.

Перфорированные панели и решетки, устанавливаемые в проемы каркасных конструкций, также используются в качестве экранов для радиаторов отопления.Такой вариант позволяет полностью скрыть все элементы системы отопления, но применим только в том случае, если батареи расположены в нишах или если фальш стена монтируется на значительном удалении от существующей. Для удобства обслуживания экраны сделаны съемными.

Совет: наклеив лист фольги-инсоля за радиатором, можно значительно улучшить теплоотдачу обогревателя и повысить температуру в помещении на пару градусов.Это позволит компенсировать эффект декоративной ширмы, которая препятствует естественной теплоотдаче и снижает тепловложение на 5-15% в зависимости от модели.


Монтажная рама

Коробка

Этот способ позволяет закрыть подступенки и горизонтальные секции, нарушающие общую гармонию интерьера. Вокруг труб делается каркас из деревянных балок или металлических профилей, который обшивается листами гипсокартона, панелями ПВХ, фанерой, плитами OSB, МДФ или вагонкой.Готовый ящик из гипсовой штукатурки можно покрасить, оклеить обоями или выложить керамической плиткой. Очень эффектно смотрится отделка декоративным камнем и использование витражей с подсветкой.

Продумывает дизайн коробки. Рекомендуются, чтобы обеспечить съемные детали или отверстие с ревизионными дверьми в местах резьбовых фитингов, контроля и запорных клапанов. Панели на защелках или магнитах удобно использовать. При необходимости ящик можно превратить в хозяйственный шкаф или тумбочку.Особенно это актуально для маленьких ванных комнат.

Важно! Закрывать трубы глухой коробкой можно только в том случае, если они новые и уже проведены гидравлические испытания, подтверждающие надежность соединений.

Размеры ящика берутся исходя из их количества и диаметра труб. В этом случае необходимо оставлять зазоры в несколько сантиметров для свободного передвижения коммуникаций под действием теплового расширения и для удобства обслуживания.Сами трубопроводы желательно покрыть теплоизоляцией. Стоит он недорого, и предотвратит утечку тепла на ненужный нагрев внутренней части ящика и задней стенки.

Конструкция фальш-стены

Если трубы отопления занимают много места в комнате или кроме них есть другие коммуникации, то имеет смысл рассмотреть вариант укрытия, например фальш-стену. Он монтируется по тому же принципу, что и коробка, но закрывает всю стену, а не только ее часть.Соответственно, он занимает больше свободного места и уменьшает площадь комнаты.

Главное преимущество фальш стены — отсутствие малейших следов коммуникаций. При этом нет необходимости в грязных работах по выдолблению стен, трубы полностью скрыты от пыли и лишнего мусора. Если доступ к трубопроводам необходим для обслуживания или ремонта, стену можно без проблем частично разобрать и собрать заново. Чтобы не разбирать большие участки, противоположные трубам и особенно их соединениям, предусматривают установку небольших панелей.

Если каркасная стена из гипсокартона строится для разделения пространства в комнате, то это просто идеальное место для скрытия коммуникаций. Между листами всегда остается свободное пространство от 50 до 100 мм, которого достаточно для размещения труб отопления. Трубопроводы, идущие под потолком, можно удобно спрятать за подвесными конструкциями.

Главный недостаток фальш-стены — сложность обнаружения протечек при аварии. Поэтому к качеству труб и их прокладке предъявляются высокие требования.Обязательно нужно заменить старые трубы. Количество подключений должно быть минимальным. Если без стыков не обойтись, то следует отдавать предпочтение сварке или опрессовке. Резьбовые соединения и клапаны остаются открытыми или размещаются за дверьми или панелями доступа.

Отделка подручными материалами

Хорошая возможность скрыть трубы, сохранив при этом свободный доступ к ним, дает им маскировку под растительность или предметы интерьера. Самыми популярными материалами для декоративной отделки являются искусственные цветы, шпагат, шнур, веревка, ленты, ткань, пуговицы и камешки.Использовать бамбук очень удобно. Просто найдите ствол подходящего диаметра. Вариантов декора предостаточно, можно использовать любые подручные материалы, подходящие к стилю помещения. Некоторые из них показаны на фото.

Такой способ скрытия труб дает неограниченный простор для творчества. Хорошо смотрится подступенок, обмотанный пеньковой веревкой. Проявив немного фантазии, вы легко сможете превратить его в ствол или ветку дерева. Часто бывает маскировка под березку. Из горизонтальных труб получаются удобные опоры для подвешивания предметов декора, штор или полочек.

Раскрашивание и нанесение узоров

Все вышеперечисленные способы маскировки труб отопления в той или иной степени уменьшают поступление тепла в помещение. Один из лучших вариантов скрытия труб отопления в квартире с целью сохранения их теплоотвода — покраска и нанесение различных рисунков. Хорошие результаты дает и художественная роспись, и декупаж, покрытый термостойким лаком.

При условии, что вы делаете это самостоятельно, этот способ самый дешевый, так как металлические элементы системы отопления еще нужно красить, а расход краски на выкройки ничтожно мал.В случае декупажа салфетками затраты в целом минимальные. При этом трубы и радиаторы превращаются из некрасивых предметов, которые хочется спрятать, во внутреннюю отделку.

Важно! Краску необходимо наносить на холодный контур при выключенной системе отопления, иначе она может треснуть при быстром высыхании или просто ложится неровным слоем с пятнами и полосами.

Чтобы придать элементам системы отопления декоративный вид, иногда окраску наносят даже на пластиковые трубопроводы и отопительные приборы, уже покрытые защитным слоем.Правильно подобранная цветовая гамма может сделать трубы и радиаторы основной изюминкой интерьера, а может помочь гармонично вписать их в окружающую среду и сделать незаметными.

При выборе краски необходимо обращать внимание на такие параметры, как цветовая гамма, стойкость к выцветанию с течением времени, блеск, способность выдерживать высокие температуры, хорошую адгезию к соответствующей основе. Также важны экологичность и запах, так как при покраске придется довольно долго дышать парами красок.

Совет: Ни в коем случае нельзя экономить на цене красок или кистей. Ведь смелые дизайнерские решения для успешной реализации требуют использования материалов высочайшего качества.

Самый простой способ скрыть трубы отопления — покрасить их под цвет стен. Тем не менее время, потраченное на художественную роспись, всегда впоследствии окупается эстетическим удовольствием от созерцания получаемых картин.

Обычный радиатор может стать холстом для художника.С помощью кистей и красок умелые руки способны превратить обогреватель в настоящее произведение искусства.

Заключение

Современные трубопроводы имеют длительный срок службы и допускают скрытую прокладку. Однако в некоторых случаях элементы системы отопления бывают открытыми и декорированными. Способов маскировки труб существует множество, выбор наиболее подходящего зависит от особенностей помещения и эстетического вкуса хозяев.

При наличии креатива и готовности выделить время декорировать трубы отопления в комнате можно своими руками. Это украсит интерьер с минимальными затратами.

Раньше, когда в квартирах прокладывали коммуникации, их не пытались скрыть. В результате помещение выглядело непривлекательным. Теперь вы можете легко сделать трубы невидимыми. Есть много способов декорировать трубы в ванной и комнатах квартиры. Вариантов очень много. Что можно использовать в современных квартирах, мы расскажем дальше.

Как самому скрыть общение?

Если говорить об основных приемах, которыми можно декорировать трубы, то выделим следующие.

Замаскируйте стыки внутри стен.

Этот прием достаточно удобен, так как позволяет полностью скрыть от коммуникации коммуникации, проложенные вдоль стены. У нее есть определенные недостатки:

  • нельзя использовать, если в квартире проложены старые магистрали;
  • при наличии в багажнике фурнитуры разъемного типа;
  • для выполнения работ необходимо иметь определенные знания и навыки;
  • Этот метод проектирования труб требует определенного времени.

Отделка труб отопления осуществляется следующим образом. Сначала составляется схема транкинга. Далее в соответствии с ним в стене устраивается выемка, в которую с помощью кронштейнов выполняется прокладка труб отопления. Затем получившееся отверстие заделывают обычным раствором.

Использование Drywall Box

Технология декорирования труб таким способом довольно проста. Все начинается с монтажа каркаса из профилей. Их крепление к стене осуществляется с помощью саморезов.Далее идет крепление стен из гипсокартона. Помимо отделки труб в комнатах, таким образом проектируются трубы отопления на кухне и в ванной. Однако для отделки этим методом необходимо приобретать не обычный, а влагостойкий гипсокартон. Хотя метод отличается простотой, а затраты на его использование невелики, тем не менее у него есть свои недостатки:

  • нет выезда на трассу;
  • Запрет на его использование в непосредственной близости от радиаторов отопления.
















Возведение фальш-стен

Этот метод аналогичен по технологии предыдущему, но отличается высокой сложностью выполняемых работ. Для создания фальш-стен можно использовать любой листовой материал. Для закрытия радиаторов лучше использовать не сплошной лист материала, а перфорированный экран. Учтите, что использование этого метода уменьшит свободное пространство в комнате.

Необычная альтернатива

Методы декорирования труб, описанные выше, являются стандартными. Наряду с ними есть и более оригинальные, с помощью которых можно не только скрыть, но и эстетично украсить трубы отопления.

Покраска

Цвет подбирается под цвет стены или можно играть на контрасте. Достаточно и интересным решением является целостный орнамент , присутствующий как на трубе, так и на поверхности стены. Главный момент при покраске — правильно определиться с малярным материалом.Водно-дисперсионные составы хорошо сцепляются с металлом. Также при покраске труб можно использовать алкидные эмали и краски на акриловой основе. Они обладают высокой устойчивостью к повышенным температурам и нетоксичны.

Оберните трубы пеньковой или джутовой веревкой. С помощью такого декоративного материала можно создать необычный декор на трубах отопления. Минусы у этого способа декорирования тоже есть. Основная из них — уменьшение теплоотдачи от трубы отопления.

Положите полый бамбуковый ствол

Чтобы использовать этот метод, вы должны разрезать его по и затем обернуть вокруг подступенка, после чего они склеятся.В качестве дополнения можно использовать цветы и листья для украшения трубок.

Шкура с витражом или закрыть с карнизами и мебелью

В первом случае получается перегородка с оригинальным орнаментом.

Во втором идеально подходят карнизы, которые можно без проблем смонтировать самостоятельно. Затем их можно покрасить или оклеить обоями. Вертикальные коммуникации можно скрыть высоким шкафом. И если стоит задача сделать невидимыми горизонтальные трубы, то в этом случае необходимо устроить полку.

Цена отделки

У многих людей, решивших оформить трубы в своих квартирах, возникает вопрос, какой способ наиболее экономичный. Отвечая на этот вопрос, можно сразу сказать о живописи. Если, например, в качестве малярного материала вы выберете алкидную эмаль, то баночка обойдется вам не дороже 200 рублей.

Доступный материал для отделки — гипсокартон. Стоимость листов этого материала начинается от 200 рублей. Но одних их для украшения труб отопления будет недостаточно.Также понадобятся профили, средний ценник на которые начинается от 50 руб. Также потребуется плинтус , стоимость которого начинается от 20 рублей.

Чтобы гипсокартонная конструкция, за которой прячутся трубы, выглядела эстетично, необходима шпаклевка. Цены на такие составы начинаются от 100 руб. Если вы решили устроить фальш-стену, то на материал в этом случае придется потратиться намного больше. Гипсокартоном вам не обойтись. Требуется , также приобрести стеновые панели , цены на которые начинаются от 150 руб.за 1 кв. м. Также понадобятся экраны для радиаторов отопления, которые в магазинах стоят 300 руб.

Устроить отделку труб отопления в квартире можно за счет использования джутовой веревки. Стоит этот материал совсем недорого. Максимальная цена на него — 120 руб. за 1 погонный метр. Также можно использовать пеньковый канат , цены на который варьируются от 10 до 880 руб. Самый дорогой способ — витражи. Если вы выберете такой вариант оформления труб в своей квартире, за это удовольствие придется заплатить несколько тысяч рублей.

Что нужно сделать перед началом работы?

К отделке труб отопления в квартире нужно приступать только после предварительной подготовки. Если коммуникации в вашей квартире старые, то перед установкой их необходимо заменить на новые. Обшивка предполагает изолирующее устройство. Вместо этого на трубу необходимо надеть слой полиэтилена или специальный рукав. Независимо от выбранного способа отделки, перед декорированием ствол необходимо вымыть. Если вы решили покрасить трубы отопления, то здесь потребуется серьезная подготовка.

  1. Удалить следы предыдущей обработки с поверхности трубы.
  2. Поверхность очистить металлической щеткой.
  3. Также необходимо провести грунтовку.

Решив оригинально сделать трубы в своем доме и проявив фантазию, можно получить оригинальный элемент интерьера и добиться невероятного эффекта в комнате.

Некоторые оригинальные идеи

Существует ряд дизайнерских приемов, которые можно использовать для украшения труб отопления.Скорее всего, они могут пригодиться в решении проблемы сокрытия труб или придания им более эстетичного вида.

Крашение

Крашение самый дорогой и самый доступный для многих владельцев вариант декорирования труб отопления. Ниже мы приводим несколько примеров готовых решений.

Можно попробовать превратить рассматриваемый элемент в детали интерьера, например, в детскую комнату.

Если отказаться от традиционного белого цвета, который многие владельцы часто используют для покраски труб, то вертикальная конструкция может превратиться в дерево.С него можно начинать роспись стен. Для этого достаточно нарисовать на них ветки. С выполнением такой работы справится даже человек, не имеющий навыков рисования. И, создав на дереве ветки, не обойтись без листьев, которые тоже стоит нарисовать. Вряд ли у кого-то будут проблемы.

К созданию листьев на таком дереве вы можете привлечь своего ребенка , который с радостью поможет вам в этом увлекательном деле. Заинтересоваться этим занятием довольно просто, особенно если листья на этом дереве меняются в зависимости от сезона.Украшая трубки по сезонам, вы получите возможность создать для своего ребенка интересную игру, в которой он научится быть аккуратным и разовьет наблюдательность, а также любовь к природе.

В спальне и гостиной можно использовать разный подход к проектированию труб отопления.

Здесь при покраске лучше всего сделать выбор в пользу благородного золотистого цвета или можно использовать более серебристый. Бронза здесь тоже будет вполне уместной. Главный момент — выбранный оттенок должен сочетаться со стилем комнаты.При выборе цвета краски, которой будут закрашены трубы отопления в помещении, необходимо ориентироваться в основном на цвета , преобладающие в мебели и оконной фурнитуре.

Декорирование

При проектировании труб отопления можно не ограничивать свою фантазию и воспользоваться одной из идей, предложенных дизайнерами:

Витраж

Витражи раньше были довольно модным способом украшения дома. В наши дни он снова возвращается и становится излюбленным приемом дизайнеров.Также можно подумать, как им украсить трубы. Создав перегородку с элементами витража в углу комнаты, в которой расположены трубы отопления, она преобразится и будет смотреться довольно нарядно. Сделав выбор в пользу витража, нужно подумать об освещении созданной композиции. В этом случае витраж не только украсит комнату, но и выступит в роли ночника , создавая в комнате атмосферу романтики.

Заключение

Декорирование труб — отличный способ превратить серые и безликие подступенки в оригинальные элементы интерьера.Вариантов конструкции теплотрассы очень много. Есть как доступные, так и дорогие. Какого хозяина выбрать, каждый хозяин решает сам. Соедините свою фантазию и вы сможете получить комнату с оригинальным интерьером , в которой трубы отопления будут не недостатком, а главным украшением комнаты.

Реальной проблемой для жителей многоквартирных домов, особенно старых домов, являются громкоговорителей связи В частности, трубы системы отопления.

Многие ломают голову над тем, как, не теряя тепла, спрятать их подальше от глаз , чтобы они не испортили интерьер комнаты.

Существует множество решений , которые реализуются достаточно легко и не требуют больших усилий и вложений.

Как украсить трубу отопления в комнате?

Отделка труб отопления — это на выбор два варианта:

  • скрыть их так, чтобы они были незаметны в квартире;
  • ,
  • делают их предметом мебели, украшают доступным способом .

Выполнение декора не требует особых усилий, специальной подготовки или знаний, кроме разве что немного фантазии и эстетического вкуса.

Короб из гипсокартона

Технология закрытия труб отопления коробом из гипсокартона довольно проста. Устанавливается рама из профилей, которые крепятся к стене шурупами . А затем закрепляются листы гипсокартона. Необходимо знать, какой выбрать для ящика влагостойкий материал.

Хотя способ довольно прост и не требует значительных затрат, основной недостаток его состоит в том, что он ограничивает свободный доступ к трассе , и в случае непредвиденной аварии коробку придется разобрать.Но здесь есть секрет. Если при установке использовать саморезы, то разобрать будет не так уж и сложно.

Важно! Ящик не допускается столб непосредственно возле батареи отопления.

Такие конструкции могут быть не только из гипсокартона. Вместо этого вы можете использовать любой подходящий материал . Главное условие — соответствие дизайну интерьера.

Подвесная стена

Обычно конструируется, когда нагревательный элемент занимает много места .Сначала устанавливаем каркас , затем обшиваем соответствующим материалом .

Этот метод аналогичен предыдущему, но более сложный . Здесь можно использовать различные материалы для обивки, но если нужно закрыть радиаторы, то для этого обязательно используйте перфорированные листы , чтобы предотвратить теплопотери.

Перед тем, как построить фальш стену, следует убедиться, что все в порядке с отопительным оборудованием (трубы, радиаторы).И еще нужно обратить внимание, что использование этого способа отделки уменьшает свободное пространство комнаты .

Покраска

Относится к самым простым и популярным способам декорирования труб отопления. Перед ее нанесением нужно позаботиться о основе под покраску, ведь оставшаяся или отслоившаяся старая краска может испортить задумку. Очистить поверхность поможет фен или шпатель. из предыдущего обзора.

Важно! А вот сильно топить не старайся стояк отопления, как в трубах, по нормам эксплуатации, а летом вода есть.И даже при сильном нагреве намотка, установленная на резьбе в местах стыков, разрушается. Поэтому следует просто избавиться от большей части ненужной краски, а очистить остатки железной щеткой .

Металлические трубы лучше красить алкидной эмалью ПФ-115 . Праймер здесь наносить не обязательно, главное — тщательная очистка. Рекомендуется провести процедуру дважды. нанести тонкий слой эмали.

Эту работу лучше всего проводить летом , когда система отопления не задействована.

Зимний вариант покраски не подходит, т. К. Эмаль на горячих трубах очень быстро сохнет , не давая возможности ее как следует отшлифовать. В этом случае неровностей и подтеков не избежать .

Самая простая маскировка труб отопления в помещении — это покраска их под цвет стен или под цвет радиаторов . Идея может быть любой, главное, чтобы она идеально вписалась в интерьер комнаты.

Бамбуковый ствол и другие накладки

Спрятанные в бамбук трубы выглядят необычно.У своего ствол продольно разрезаем , очищаем от внутренних перегородок и очищаем секции. Заготовки накладываем и натягиваем с помощью веревки соответствующего цвета.

Причем бамбук используется не только в оформлении комнаты, скажем в японском стиле . Он хорошо смотрится и в других вариантах интерьера . Главное, чтобы бамбук вписался в общий дизайн комнаты. А чтобы стояк в обрамлении ствола бамбука не привлекал особого внимания, желательно украсить этим материалом другие элементы помещения.

Вас также будет интересовать:

Витраж

Этот метод становится одним из самых любимых дизайнерских решений. Применим для декорирования труб отопления.

Например, можно удачно накрыть вертикальный подступенок в угловой перегородке комнаты витражными элементами стекла или прозрачным пластиком , и сделать так, чтобы эта конструкция красиво подсвечивалась.

В этом случае дизайнерский объект не только скроет трубы и украсит комнату, но и будет выполнять функцию светильника (ночник), создавая атмосферу уюта.

Портьеры

Украсить трубу отопления в комнате можно с помощью штор. Такой способ не требует особых затрат, а делает комнату гармоничной, красивой и аккуратной.

Реализовать просто. Стена у окна оборудована потолочным карнизом от угла до угла. К нему крепятся плотные шторы, призванные закрыть все подоконное пространство. И в сложенном, и в открытом состоянии они будут маскировать коммуникацию отопления.

Плинтус

Эта оригинальная конструкция предназначена для того, чтобы скрыть те трубы отопления, которые находятся ближе к полу. Плинтусы, являющиеся элементом внутренней отделки , изготавливаются из различных материалов . Они бывают разных форм и цветов. С их помощью трубы хорошо скрывают в готовом интерьере .

Чтобы выбрать декоративный плинтус, следует учитывать место установки, диаметр и количество покрываемых труб, наличие теплоизоляции, интерьер помещения и т. Д.

Как бы хороши ни были все рассмотренные приемы декорирования, у них в большинстве своем есть один общий недостаток — снижают теплоотдачу и делают неудобным доступ к коммуникациям отопительных систем.

Декоративные кольца для труб, розетки, заглушки

Декоративные кольца не снижают теплоотдачу . Изначально их использование ограничивалось только закрытием отверстий при монтаже натяжных потолков, которые образовывались при обходе труб.

Эти декоративные патрубки закрывают трубы на входе в пол и потолок . Они могут также прикрыть другие подобные места в интерьере. Главное, выбрать необходимый внутренний разрез, фактуру и цвет. Такие заглушки состоят из двух отдельных частей , соединенных специально предусмотренными замками, и устанавливаются достаточно просто.

Выбор этих элементов декора очень велик. Сделайте контуры пластик, дерево, МДФ .Помимо различной формы, кольца могут быть однотонные или с рисунком, полированные и матовые , цвета металла или перламутрового оттенка. Их использование всегда вполне уместно и нареканий не вызывает.

Особенности отделки кухни

При необходимости для скрытия коммуникаций на кухне, как правило, используют мебельный гарнитур. Например, трубы размещены горизонтально , легкие скользят в шкафах .

Вертикально расположен , обычно прячут к пеналу .Чтобы сэкономить, можно использовать панели, имитирующие настоящую мебель. Такие конструкции довольно удачно решают проблему декора.

Горизонтальные трубы , если они металлические, то можно отполировать до блеска , или, например, покрасить в стальной цвет и, оборудовав крепежом, использовать как рейлинги на крыше , что позволяет удобно устроить небольшую кухню аксессуары.

Существует множество вариантов оформления кухни, однако, как и любого другого помещения. К этому вопросу нужно подойти вдумчиво и творчески .

Наше незаменимое руководство по охлаждению вашей перегретой квартиры

Shutterstock

Если вы живете в здании определенного типа, вас можно простить за то, что ваши окна остаются разбитыми, даже во время полярного вихря. В старых агрегатах с такими же древними системами парового отопления регулирование температуры в квартире может показаться практически невозможным.

Виной всему центральное отопление и огромный (вероятно, древний) котел в подвале.Вот как это работает: обогреватель сжигает топливо для нагрева воды, которая затем превращается в пар и поднимается вверх через все радиаторы здания. Тепло пара выталкивает холодный воздух из труб и отдельных радиаторов через воздушные клапаны (металлическая штука, торчащая с одной стороны).

Когда воздушный клапан достигает определенной температуры, он закрывается с щелчком, позволяя радиатору остыть. Когда паровой клапан остывает, он снова открывается, чтобы выпустить больше холодного воздуха. Это, в свою очередь, поднимает горячий пар.Оставшиеся капли воды опускаются на дно радиатора и стекают по трубам обратно в котел в подвале, где вода повторно нагревается.

Интересно, что система была разработана, чтобы заставить вас открывать окна.

Больше из

«Эпидемия гриппа в Испании, разразившаяся зимой 1918–1919 годов, оказала огромное влияние на то, как инженеры-теплотехники определяли размеры радиаторов», — объясняет Дэн Холохан, автор нескольких книг по паровому теплу и основатель HeatingHelp.com. «Центральное отопление было тогда относительно новым явлением, и мир никогда не видел ничего более ужасного, чем испанский грипп, который вызвал около 50 миллионов смертей. Поскольку грипп передался воздушно-капельным путем, Совет здравоохранения в следующем году начал кампанию, призывающую (скорее, потребовал), чтобы люди держали окна открытыми, чтобы свежий воздух мог проникать в комнаты ».

Фактически, технические инструкции 1920-х годов предписывали изготавливать радиаторы и котлы достаточно больших размеров для «самого холодного дня в году, когда дует ветер, а окна открыты.»

Перенесемся в 1970-е годы, когда во многих многоквартирных домах начали устанавливать окна с двойным остеклением, что еще больше усугубило проблему перегрева. К тому времени сами стареющие системы — когда они не обслуживались должным образом — уже собрали 50 лет грязи и мусора. в трубах, а это означает, что тепло распределяется по зданию неравномерно.Многие домовладельцы «решают» эту проблему, увеличивая нагрев еще больше, чтобы в холодных квартирах была комфортная температура, а в горячих — невыносимая.

Вот такая ситуация, с которой мы имеем дело сегодня: идеальный шторм негабаритных радиаторов, стеклопакетов и домовладельцев, которые отказываются тратить время и деньги на прочистку труб.

Но не бойтесь. Вот несколько советов, как отрегулировать тепло в квартире.

Закройте радиатор

Радиатор излучает тепло (очевидно), поэтому, если вы его накроете, он будет излучать меньше. В зависимости от ситуации крышка может быть такой же тонкой, как простыня, или толщиной, как одно-два одеяла.Холохан говорит, что когда-то были специальные «перемычки для радиаторов», которые крепились вверху, чтобы можно было регулировать, какая часть радиатора показывала и, следовательно, сколько тепла он выделял. Накрыть радиатор совершенно безопасно. «Радиаторы нагреваются примерно до 215 градусов, — говорит Холоэн, — что даже близко не достаточно, чтобы вызвать пожар». Однако будьте осторожны, не используйте некоторые синтетические ткани (например, флис или полиэстер), которые могут плавиться. Я бы порекомендовал использовать хлопок или шерсть.

Закройте вентиляционное отверстие

Если холодный воздух не выходит из радиатора, значит, нет места для проникновения горячего пара.Когда пар превращается в воду и холодный воздух, а вода течет обратно по трубе, все, что у вас остается внутри радиатора, — это холодный (э-э) воздух, который эффективно отключает ваш радиатор.

Чтобы закрыть вентиляционное отверстие, я обычно использую кусок ленты или наклейку, чтобы закрыть отверстие наверху. Я обнаружил, что лучше всего подходит водонепроницаемая лента для оказания первой помощи. Но прежде чем бежать к радиатору, предупреждение: не обожгитесь! Вентиляционное отверстие сильно нагревается, поэтому используйте прихватку для духовки. Как узнать, успешно ли вы заблокировали воздушный клапан? Открытые клапаны шипят при выпуске воздуха, так что, если шипение исчезло, вы золотой!

Подготовка к следующей зиме

Когда наступит весна и центральный котел выключится, вы можете сделать несколько вещей, чтобы облегчить проблемы с температурой в вашей квартире в следующем году.

  • Открутите вентиляционное отверстие и вскипятите его в уксусе, чтобы удалить остатки внутри.
  • Приобретите термостатический радиаторный клапан для лучшего контроля температуры (только для однотрубных систем). TRV стоят около 30 долларов.
  • Холохан рекомендует изучить новое изобретение Radiator Labs — крышку радиатора / систему регулирования температуры, которой можно управлять удаленно через приложение для смартфона.

Верхнее изображение: photobank.ch /Shutterstock.com

Прежде чем оказаться здесь, он находится на терминале Bloomberg.

УЗНАТЬ БОЛЬШЕ

Controlling Steam Radiators — The New York Times

Во время учебы в докторантуре. Шесть или семь лет назад Маршалл Кокс, занимаясь электротехникой в ​​Колумбийском университете, регулировал температуру в своей комнате зимой, как это делают большинство жителей Нью-Йорка с помощью паровых радиаторов. Он открыл окно.

Но затем его брат-близнец Джереми переехал в Нью-Йорк, чтобы танцевать в «Come Fly Away» на Бродвее. Его брат «постоянно», — сказал мистер Кокс, — жаловался, что «он закипал или замерзал, много раз и то, и другое в течение ночи.Это побудило Маршалла Кокса изобрести Cozy, крышку радиатора, которая может удерживать тепло в перегретой комнате и переносить ее в недогретую комнату. Cosy, которую г-н Кокс описал как «прославленную прихватку для духовки» и которая продается в ограниченном количестве, выиграла M.I.T. за 220 000 долларов. Премия «Чистая энергия» 2012 года.

Победа Cosy понятна. Он решает проблему, которая беспокоит жителей Нью-Йорка с начала 1900-х годов, когда в соответствии с директивой Совета здравоохранения, требовавшей открывать окна даже в самые холодные зимние дни, требовались радиаторы увеличенного размера.Это было тогда, когда «свежий воздух» считался универсальным панацеей.

А вот нынешним жильцам квартир и кондоминиумов страдать не приходится. Благодаря современным технологиям, программам энергосбережения и горстке мастеров, разбирающихся в вековых сантехнических технологиях, существует множество способов приручить вышедшие из строя радиаторы.

Большая часть проблемы перегрева Нью-Йорка может быть связана с эпидемией испанского гриппа 1918 года, сказал Дэн Холохан, историк отопления и автор 18 книг по этой теме.«Впервые я заметил это в своих инженерных книгах 1920-х годов, — сказал он. «Авторы упоминают« движение свежего воздуха »и предупреждают, что и котлы, и радиаторы теперь должны были быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения».

Считалось, что свежий воздух защищает от болезней, передающихся воздушно-капельным путем, таких как грипп. Несмотря на то, что «испанский грипп» утих в 1920 году, инженерные стандарты, диктующие большие радиаторы, остались.

Теперь, когда старший сантехник Джон Катанео отвечает на звонок, «Я мог бы написать сценарий почти для каждого звонящего», — сказал он.«Я киплю, не могу спать по ночам, и здание бесполезно».

Теоретически паровое отопление — это просто, эффективно и легко в обслуживании. Бойлер нагревает воду примерно до 212 градусов. Он становится паром под давлением и проходит через контур труб. Часть пара попадает в радиаторы, подключенные к контуру. Пар передает тепло металлу радиатора, который нагревает воздух в помещении. Эта передача заставляет пар остывать, и он снова превращается в воду, называемую конденсатом.Конденсат возвращается в котел для повторения цикла.

Но правильно работающая паровая система отопления — это тонкий баланс. Многочисленные радиаторы подключены к единому источнику пара. Сложно подать нужное количество пара в каждый радиатор, когда для каждого может потребоваться разное количество. Уменьшение количества пара в одной комнате может привести к чрезмерному выбросу пара в другую. «Это действительно просто, — сказал г-н Холохан, — но на практике очень легко облажаться».

Годы частичного ремонта часто приводят к ударам, лязгам и неравномерному нагреву, столь обычным в довоенных зданиях.

Действия, необходимые для улучшения перегретой квартиры, зависят от того, какой у вас радиатор — однотрубный или двухтрубный.

В двухтрубной системе тепло отводится клапаном, который представляет собой двухпозиционную ручку, которая пропускает пар. Клапаны по своей природе регулируются.

В более распространенной однотрубной системе тепло отводится вентиляционным отверстием, которое выглядит как миниатюрная торпеда, торчащая из конца радиатора и выпускающая воздух, освобождая место для проникновения пара.

Один потенциал fix — это вентиляционное отверстие, позволяющее контролировать температуру радиатора.«В однотрубной системе регулируемое вентиляционное отверстие может быть очень недорогим решением; это часть 25 долларов », — сказал Хантер Ботто, бывший президент Ассоциации подрядчиков по сантехническому отоплению и охлаждению штата Нью-Йорк.

Однако стоимость рабочей силы поднимает цену. По словам Пола Шея, главного сантехника и консультанта по отоплению, вам придется заплатить от 250 до 750 долларов за детали и установку регулируемых вентиляционных отверстий на каждом радиаторе.

Проблема с клапанами и регулируемыми вентиляционными отверстиями заключается в том, что ими легко злоупотреблять.«Люди прибегают к крайностям», — сказал г-н Катанео. Когда людям становится холодно, они полностью включают вентили, пока в комнате не становится слишком жарко, а затем полностью их выключают. По его словам, из-за массы радиатора «в этой штуке осталось еще полчаса тепла». Когда в комнате становится слишком холодно, процесс повторяется. «Лучше всего установить их и дать им несколько часов, чтобы они отреагировали на корректировку», — сказал г-н Катанео. «Эти устройства могут обеспечить большой комфорт — им просто нужно время, чтобы поработать.”

Эти проблемы можно уменьшить, используя правильно установленный термостатический радиаторный клапан, известный в торговле как TRV. Эти клапаны оснащены термостатом, который автоматически включает или выключает клапан в зависимости от температуры в помещении. По словам сантехников, недостатком является то, что клапаны TRV часто устанавливаются неправильно и менее долговечны, чем более простые регулируемые вручную клапаны.

Существуют также распространенные проблемы, связанные с нагревом пара, которые TRV не может исправить. Паровые системы смешивают металлические трубы, воду и воздух — рецепт ржавчины, которая может повредить клапаны и вентиляционные отверстия.Если ржавчина не покрывает их, маляры печально известны тем, что срывают их слоем краски.

В то время как жители квартир могут попытаться управлять своим собственным отоплением, предпочтительным решением проблемы перегрева в квартирах в Нью-Йорке является обслуживание всей системы, за которое многие домовладельцы не хотят платить, но город Нью-Йорк предпринимает шаги, которые могут способствовать модернизации.

Паровые системы обогревают около 70 процентов больших зданий в городе и являются одними из основных источников потерь энергии. Чтобы справиться с этой неэффективностью использования энергии, местный закон № 87 Нью-Йорка в конечном итоге потребует, чтобы 23 400 зданий площадью 50 000 квадратных футов и более прошли энергоаудит.

Хотя местный закон не требует от домовладельцев капитального ремонта отопления, энергоаудиты покажут, сколько можно сэкономить за счет модернизации, и позволят арендодателям узнать, какая помощь может быть предоставлена ​​для оплаты обновлений.

Кооперативная доска 860 и 870 Западная 181-я улица, пара кирпичных довоенных зданий в непосредственной близости от моста Джорджа Вашингтона, не дождалась обязательного энергоаудита для модернизации системы отопления. Здание прошло энергетическую оценку и в 2012 году подало заявку на получение государственных средств через Управление энергетических исследований и разработок штата Нью-Йорк для обновления здания, включая капитальный ремонт системы парового отопления.

Инженеры оценили экономию от модернизации теплоцентрали, которая включала изоляцию труб и котла, а также добавление ТРВ на 126 блоках, в более чем 36 000 долларов в год. Власти штата предоставили 63000 долларов на эти и другие обновления, которые помогли покрыть расходы. И в этом есть расплата за комфорт. «Иметь TRV, где мы можем регулировать наши радиаторы, это действительно здорово», — сказала Джейн Мейзел, член правления и учитель кооператива. За прошедшие годы г-жа Мейзел и некоторые из ее соседей сняли радиаторы отопления, чтобы избавиться от перегрева квартир.«Теперь некоторым людям, вроде меня, вероятно, придется добавить немного», — сказала она.

Что касается мистера Кокса, то у него есть бруклинская компания Radiator Labs, которая производит и продает его крышки радиаторов Cozy, которые были установлены и изучены в двух зданиях в Верхнем Манхэттене. Cosy работает как изолятор, задерживая тепло в радиаторе, поэтому оно не уходит в жаркую комнату. Когда комната охлаждается, вентилятор Cozy циркулирует воздух, чтобы радиатор мог обогреть комнату. По данным Radiator Labs, в зданиях, протестированных на данный момент, Cozy снизил расходы на отопление на 24-33%.

На данный момент Cozies доступны только для установки во всех зданиях, и в этом случае они стоят около 500 долларов за каждый радиатор. Каждый из них должен быть настроен специально обученным специалистом для обеспечения комфорта, что делает их изготовление для отдельной квартиры дорогостоящим. Г-н Кокс работает над разработкой регулируемой модели, которую можно было бы серийно производить для работы с радиаторами разных размеров.

Как работает водопровод в многоквартирном доме

Знаете ли вы, как работает водопровод в вашей квартире? Как устроена сантехника? Вот что вам нужно знать.

Только 35 процентов населения США живет в частных домах. Значительный процент из оставшихся 65 процентов проживает в многоквартирных домах. Но как в этих зданиях работает водопровод?

Многие арендаторы, которые живут, работают и даже владеют квартирами, не понимают своих систем водоснабжения. Это сбивает с толку, когда проблемы неизбежно возникают. Если вы не знаете, как работает сантехника, вы не можете знать, является ли проблема незначительной или чрезвычайной.

Чтобы узнать, когда и к какому специалисту позвонить, полезно изучить некоторые основы работы с сантехникой в ​​квартире.

Как работает сантехника

Во всех сантехнических системах используются две отдельные подсистемы, состоящие из труб. Один приносит внутрь пресную воду, а другой отводит сточные воды.

Система пресной воды использует давление для подачи воды туда, где она необходима в здании.

Система сточных вод не требует давления, так как сточные воды движутся вниз и из здания. Дренажные трубы всегда направлены вниз, чтобы сточные воды проходили через них.

Вентиляционные отверстия в системе сточных вод пропускают воздух, поэтому вода легче вытекает.Ловушки закрывают дренажную систему, поэтому после ее слива ничто не может подняться обратно.

Запорные клапаны для всей системы, а также для отдельных участков позволяют людям перекрывать поток воды, пока они устраняют проблемы. В системах также используется счетчик для измерения расхода воды.

Холодная вода выходит из кранов автоматически. Чтобы получить горячую воду, холодная вода проходит через нагреватель, повышая ее температуру.

Но в доме система работает иначе, чем в квартире. Рассмотрим подробнее сантехнику в квартире.

Основы сантехники в квартире

Многоквартирные дома делятся на многоэтажные и многоквартирные.

Что касается водопровода, то «многоэтажными» называются те здания, которые слишком высоки, чтобы использовать давление муниципальной системы водоснабжения для охвата всего здания. Эти более высокие вертикальные здания нуждаются в системах, которые могут дотянуться до каждого блока.

В многоквартирных домах также есть отдельные блоки, но нет одинаковых проблем с давлением воды. В многоквартирных домах можно использовать такие же водопроводные системы, как в домах — давайте посмотрим, как они работают.

Системы многоквартирных домов

Системы водопровода многоквартирных домов работают как системы домов на одну семью, за исключением того, что трубы разветвляются больше, чтобы обеспечить водой каждую квартиру.

Поскольку вода поступает в многоквартирную квартиру из городского водопровода, система труб, кранов и клапанов обеспечивает поступление воды туда, где она необходима.

Линии горячей и холодной воды обеспечивают подачу воды на краны на кухнях и в ванных комнатах. Водные соединения могут также существовать для посудомоечных машин, измельчителей, льдогенераторов и других приборов.

Система канализации-сброса (DWV) выводит сточные воды из каждого блока в многоквартирном доме.

Поскольку все эти трубы остаются скрытыми в стенах, большинство людей не думают о них, пока не столкнутся с проблемой.

Многоэтажные системы

Но в многоэтажной системе, такой как многоэтажный жилой дом, все выглядит немного иначе.

Давление

Одна из основных проблем в системе многоэтажных квартир — получить давление, достаточное для того, чтобы вода достигла каждого блока.

В некоторых зданиях используются гравитационные резервуары на крыше, которые перекачивают воду из резервуаров для хранения на первом этаже или в подвале. Вода достигает резервуара на крыше, где сила тяжести помогает ей стекать в каждую единицу.

У других есть серия подкачивающих насосов, которые добавляют давление, необходимое для перемещения воды из резервуаров для хранения или прямо из городского водопровода. Эти насосы увеличивают существующее давление в системе.

Наконец, в некоторых многоэтажных системах используются гидропневматические резервуары для хранения.Вода поступает из муниципального водопровода или резервуаров для хранения в эти гидропневматические резервуары для хранения, где давление воздуха помогает протолкнуть воду туда, где она необходима.

Дренаж

В больших зданиях может быть несколько видов водоотводных систем: ответвления, вертикальные трубы и горизонтальные подземные линии.

Вертикальные стеллажи перемещаются с первого этажа или подвала здания на крышу. К ним относятся стеллажи для мусора, почвенные и дренажные трубы.

  • Сточные трубы отводят воду от «приспособлений для чистой воды», таких как душевые и раковины.
  • Грунтовые стеки отводят воду от таких приспособлений, как писсуары или туалеты.
  • Вентиляционные трубы поддерживают систему только потоком воздуха — они фактически не перемещают воду.

Ответвления соединяют эти вертикальные стеки с каждым блоком. Они транспортируют сточные воды в соответствующую вертикальную трубу. От ответвлений отходы перемещаются к горизонтальным линиям. Горизонтальные подземные линии проходят под зданием и под действием силы тяжести перемещают сточные воды оттуда в местную систему сточных вод.

Эти дренажные системы также могут иметь однотрубную или двухтрубную конструкцию:

  • Однотрубная: сточные воды и твердые отходы перемещаются через единую дренажную систему.
  • Двухтрубный: жидкие и твердые отходы перемещаются по раздельным системам.

Чем больше и сложнее здание, тем больше преимуществ от двухтрубной системы.

Регулирующие клапаны

Наконец, эти системы также нуждаются в регулирующих клапанах для каждого блока. Это снижает риск перекрестного загрязнения между устройствами.Это также позволяет перекрыть подачу воды к отдельному блоку, если требуется ремонт или блок не занят.

Нужна помощь по сантехнике в квартире?

Большинству многоквартирных домов иногда требуется помощь сантехника. Знание того, как работает сантехника, поможет вам понять проблемы, с которыми вы сталкиваетесь. Однако для их устранения все же требуется опытный профессионал.

Если вам нужен сантехник, не ищите дальше. Звоните (402) 731-2727 прямо сейчас, чтобы получить профессиональные сантехнические услуги.

трубопровод | RAND Engineering Architecture, DPC

Нашему 15-этажному довоенному кооперативу на 60 квартир на Манхэттене мешала стареющая водопроводная система, которая с годами постепенно ухудшалась.Наши проблемы включают низкое давление воды, коричневатую воду, обжигающий душ и протекающие надземные трубы в подвале, которые повредили складское помещение. Очевидно, что все эти вопросы необходимо решить, но из-за объема необходимой работы мы не уверены, как лучше всего действовать. Возможен ли частичный ремонт, чтобы облегчить бюджетные требования и доставить неудобства жильцам, или лучше всего сразу же перекусить и приступить к полномасштабному обновлению?

Медные трубы гораздо более устойчивы к ржавчине, коррозии и образованию накипи, чем трубы из оцинкованной стали, и могут служить до 80 лет и более.

Проблемы с водопроводом, о которых вы говорите в старом здании, таком как ваше, скорее всего, вызваны трубами из оцинкованной стали, которые с годами медленно корродировали. К сожалению, условия не могут быть легко устранены одно за другим, например, сначала обесцвечивание воды, затем низкое давление, затем утечки и т. Д. Наиболее распространенный способ исправить недостатки — заменить старые трубы в вашем здании на новые медные. трубка.

Полная переустановка внутренней системы водоснабжения здания — дорогостоящее и разрушительное мероприятие.Это включает в себя снос стен и полов, перекрытие воды, возможное удаление асбеста и много терпения со стороны жителей. Хотя программа замены трубопроводов может выполняться поэтапно в течение нескольких лет, чтобы увеличить расходы на ремонт, в конечном итоге этот подход обойдется дороже, чем замена всего трубопровода вместе, что само по себе может занять год или больше. Кроме того, замена трубопровода в целом позволит зданию исправить любые общесистемные дефекты, а не просто заменять по отдельности по отдельности.Поэтому, если на вашей доске есть средства, рекомендуется, чтобы ваш кооператив сразу же приступил к полномасштабному обновлению.

Лучше всего начать с того, чтобы инженер или консультант по сантехнике провел всестороннее обследование внутренней системы водоснабжения здания, которая снабжает питьевой водой краны, душевые, туалеты, посудомоечные и стиральные машины. В ходе обследования будет изучено состояние компонентов системы, таких как трубопроводы, клапаны, фитинги, насосы и резервуары, и оценен их ожидаемый оставшийся срок полезного использования.

Особое внимание следует уделять проблемным участкам и известным недостаткам. Инженер или консультант захочет разослать жильцам анкету с просьбой сообщить об условиях в своих квартирах, поскольку это особенно эффективный диагностический инструмент. Например, некоторые жители верхнего этажа могут жаловаться на низкое давление воды, в то время как кто-то на нижнем этаже мог пострадать от воды из-за прорыва трубы из-за высокого давления. С другой стороны, обесцвеченная вода может затронуть всех жителей.Суперинтенданты и обслуживающий персонал также являются ценным источником информации об истории проблем с водопроводом, ремонтах и ​​повседневных условиях в здании.

На основании результатов анкетирования инженер / консультант по сантехнике посетит выбранные квартиры, а также места общего пользования в здании, чтобы более подробно оценить компоненты системы. Они попытаются определить зоны низкого давления в системе и могут провести испытания под давлением на определенных участках.Иногда требуются исследовательские щупы и удаление участков стены, чтобы проверить состояние протекающих или сломанных труб.

Виновник: Коррозия

Один из первых компонентов водопроводной системы, который необходимо изучить, — это трубопровод. В старых зданиях трубопроводы бытовой воды, скорее всего, изготавливаются из оцинкованной стали. По мере старения оцинкованной стали она начинает корродировать изнутри, со временем образуя наросты ржавчины и окалины. Когда эти частицы отслаиваются, вода приобретает коричневатый оттенок.Наращивание ржавчины и окалины также может способствовать низкому давлению или расходу воды в вашей системе. Минеральные отложения, которые образуются внутри оцинкованных стальных труб, уменьшают доступный диаметр, через который может проходить вода. В очень старых, корродированных трубах отложения могут быть настолько серьезными, что большой процент внутренней части забивается, иногда сводя поток воды до простой струйки.

Корродированные стальные трубы обычно заменяют новыми медными.

Кроме того, корродированные трубы в конечном итоге приведут к утечкам в системе, например, в магистралях и стояках вашего здания.Магистрали — это воздушные трубы, обычно находящиеся в подвале; стояки переносят воду вертикально на разные этажи. Хотя локализованные секции могут быть заменены в точках утечки для краткосрочного исправления, они часто являются предвестниками серьезных сбоев в работе. Как только труба лопнет, эта линия или часть системы здания должны быть отключены до замены поврежденного трубопровода.

Обрыв в отводном трубопроводе, по которому вода идет от стояков к индивидуальной арматуре квартиры, потребует отключения подачи воды в этот конкретный блок.Однако во многих старых зданиях нет работающих запорных клапанов для ответвлений, что означает, что в случае разрыва ответвления придется отключить стояк или даже всю систему водоснабжения здания.

Замена оцинкованных стальных труб медными трубами является основным элементом большинства крупных внутренних обновлений водопровода. Медь намного более устойчива к коррозии и образованию накипи, чем оцинкованная сталь, и может прослужить до 80 лет и более. Установка новых медных трубок будет иметь большое значение для облегчения проблем, с которыми ваше здание сталкивается из-за низкого давления и обесцвечивания воды.

Параллельный трубопровод

При обновлении типичной системы водоснабжения дома параллельная система медных труб устанавливается рядом с существующей магистралью и стояками. Вместо того, чтобы «заменять» старые магистрали и стояки сами по себе, их часто оставляют на месте. Работа с сильно корродированными большими магистралями и стояками может ослабить ржавчину и накипь внутри, создавая засоры и, возможно, разрывая ответвления. Параллельная конфигурация предотвращает повреждение старых труб, которое потребовало бы их немедленной замены, прежде чем новые трубы будут введены в эксплуатацию.Кроме того, удаление старых стояков требует дальнейшего сноса стен и полов, а также возможного нарушения асбестосодержащего материала, покрывающего старые трубы. (Имейте в виду, что асбестосодержащие материалы должны удаляться только лицензированной фирмой по борьбе с выбросами асбеста.)

Последовательность перекладки труб обычно начинается от самых больших труб к самым маленьким. Во-первых, это магистральные или воздушные магистрали здания, которые соединяют городскую магистраль с внутренним водоснабжением здания. Далее устанавливаются стояки, начиная с верхнего этажа вниз, обычно по одной квартирной линии.

Подступенки часто представляют собой наиболее сложную часть повторной обвязки трубопровода, потому что в некоторых частях здания может не хватить много места (пространство за стеной или вдоль стены, в которой проходят стояки) для установки нового трубопровода. Найти поблизости новую погону может быть непросто, потому что на пути могут быть структурные или механические элементы, такие как балки или вентиляционные отверстия, или потому, что квартиры могли быть объединены или перенастроены, используя ранее доступное пустое пространство. В таких случаях инженеру придется перепроектировать новую водопроводную линию, которая перенаправляется вокруг элементов здания, в основном скрыта от глаз и не занимает слишком много полезного пространства.Чуланы, лестничные клетки, заброшенные шахты и камины — обычные места для новой погони. В редких случаях новые трубопроводы прокладывают за пределами зданий, но такая конфигурация часто бывает более дорогой и визуально неприятной.

В последнюю очередь устанавливаются ответвления — маленькие (диаметром от ½ до inch дюйма) трубы, которые идут от стояков к отдельным квартирам, где они соединяются с туалетами, раковинами, кранами и другими сантехническими приборами. Ответвления обычно проходят на два или три фута над плинтусом, и для их установки требуется удалить части стены и перекрыть воду на несколько часов в течение дня.(Подрядчик старается работать в соответствии с графиком тех жителей, которые находятся дома в течение дня. Жильцы не должны оставаться без воды на ночь.) Обычная установка ответвления занимает примерно три дня на каждую квартиру.

В некоторых очень старых системах часть трубопровода ответвления из оцинкованной стали может быть в хорошем состоянии, даже если стояки и магистраль сильно корродированы и требуют замены. Однако соединение новых и старых трубопроводов из разных металлов (меди и стали) может вызвать реакцию металлов друг на друга, что приведет к коррозии и удалению существующих отложений.Поэтому обычно рекомендуется заменять отводные трубопроводы из оцинкованной стали в местах их соединения с недавно установленным медным стояком. (Между двумя разнородными металлами может быть установлен специальный диэлектрический материал, чтобы свести на нет реакцию, если они должны быть соединены.) Как правило, жители платят за новые ответвления, ведущие к своим квартирам, а кооператив или кондоминиум оплачивают остальную часть модернизации.

Все трубопроводы холодной воды должны быть обернуты изоляцией из стекловолокна и пароизоляционной краской на стыках, чтобы предотвратить образование конденсата, который может привести к появлению влаги и плесени за стенами.Кроме того, внутреннюю часть новой медной трубки необходимо очистить и стерилизовать раствором после установки.

Новые светильники

Некоторые руководители и жители используют эту возможность во время переоборудования труб для обновления сантехники. Например, в зданиях со старыми туалетами с флюсометром, которые используют до девяти галлонов на смыв, может потребоваться рассмотреть возможность перехода на туалеты с резервуарами, которые обычно используют только 1,6 галлона на смыв. Для тех жителей, которые избегают обжигающего душа, облегчение принесет смесительный клапан с уравновешиванием давления, который объединяет горячую и холодную воду в единый поток умеренного климата.

Советам директоров

может также потребоваться установка резервуара с амортизатором, резервуара под давлением, который подает воду для небольших запросов во время непикового использования, например, поздно ночью. Амортизирующий бак снижает износ бустерных насосов здания, потому что им не нужно срабатывать при каждом небольшом запросе воды.

Обновление водопровода должно включать установку предохранителя обратного потока.

В рамках модернизации инженер должен убедиться, что в здании установлен надлежащий предохранитель обратного потока и он работает должным образом.Предохранители обратного потока, которые требуются Департаментом охраны окружающей среды Нью-Йорка, представляют собой клапаны, которые предотвращают обратное направление водоснабжения здания и его возврат в городскую магистраль (вызванный противодавлением или обратным сифонированием, например, из открытого пожарного гидранта). , потенциально загрязняя городское водоснабжение других зданий. В старых сантехнических системах часто есть простой обратный клапан, но в зависимости от статуса DEP вашего здания может потребоваться двойной обратный клапан или более специализированный клапан зоны пониженного давления (RPZ), если в вашем здании есть медицинские или стоматологические кабинеты или коммерческие арендаторы. .

Чтобы свести к минимуму неизбежные неудобства для жителей, рекомендуется, чтобы правление информировало их о графике программы замены трубопроводов и сообщало им, чего ожидать. Подрядчик несет ответственность за герметизацию дверных проемов, чтобы пыль и мусор от прорезанных стен и полов не попадали в другие комнаты квартиры. Однако жильцам следует напомнить о необходимости убрать мебель, коврики, одежду, произведения искусства и любые другие предметы, которые могут быть повреждены. В старых зданиях свинцовая краска также может представлять опасность при сносе, поэтому совет директоров может рассмотреть вопрос о найме консультанта по охране окружающей среды в качестве меры предосторожности.

Полномасштабная модернизация внутренних трубопроводов, несомненно, является финансовым бременем для кооператива и серьезным неудобством для жителей. Но при правильном планировании и выполнении вы и ваши коллеги-акционеры в конечном итоге будете наслаждаться чистой, прозрачной водой и сильным, горячим, но не обжигающим, душем.

Стивен Вароне , AIA — президент, Питер Варсалона , PE — руководитель RAND Engineering & Architecture, DPC .Эта колонка была первоначально опубликована в выпуске журнала Habitat Magazine за ноябрь 2005 г.

БОЛЬШЕ СПРОСИТЕ СТАТЬИ ИНЖЕНЕРА

Полное руководство по навигации при остановке газа | Архив | Октябрь 2019

Взрыв газа в Ист-Виллидж в марте 2015 года привел к гибели двух человек и превращению трех зданий в руины. Это привело к обвинениям в непредумышленном убийстве против трех человек и судебному процессу, который начался в сентябре. Это также помогло принять 10 новых городских законов, требующих, среди прочего, чтобы газовые трубы проверялись Департаментом строительства (DOB) каждые пять лет и чтобы все работы с газовыми трубопроводами выполнялись лицензированным мастером-сантехником или газовой службой. сертифицированный профессионал.Штат Нью-Йорк ввел новое требование, согласно которому поставщики природного газа должны проверять утечки в жилых домах каждые три года.

По мнению большинства, все это побудило DOB и две газовые компании региона, Con Edison и National Grid, проявлять повышенную бдительность и быстрее отключать подачу газа при обнаружении утечки. В результате неисчислимое количество зданий осталось без газа для приготовления пищи, сушилок для прачечных и даже для отопления и горячей воды. Хотя тепло и горячую воду можно восстановить, арендовав внешний бойлер, это дорогое удовольствие, тем более, что отключения могут длиться от 4 до 15 месяцев.В тяжелых случаях ремонт или замена газовых стояков и связанных с ними частей системы может стоить до 500 000 долларов.

Что следует ожидать бдительному совету кооператива или кондоминиума, когда в здании отключат газ? И что именно должны делать ваше правление и ваши профессионалы в области управления в соответствии с законом, финансовой осмотрительностью и желанием успокоить жителей?
Этот праймер поможет вам пройти через процесс, который обычно трудоемок, дорог и немного раздражает. Но зная, чего ожидать и что нужно делать, вы справитесь с этим легче.

Шаг 1
Это может начаться двумя способами: когда сотрудник или житель обнаруживает возможную утечку газа, он звонит в коммунальное предприятие или пожарную охрану. Коммунальное предприятие может закрыть только одну или две газовые линии или, если оно определит наличие «небезопасного состояния», отключит всю систему и поместит предупреждающую бирку на поврежденный трубопровод.

Затем вы вызываете лицензированного мастера-сантехника, который проведет испытание трубопровода под давлением. Это включает в себя подключение воздушного компрессора к нижней части стояка, повышение давления до трех фунтов и оставление на несколько часов.Если стрелка перемещается, указывая на падение давления из-за утечки, то стояк необходимо отремонтировать или заменить. Примечание: если труба была окрашена, возможно, чтобы скрыть дефекты, которые вызывают подозрение у инспекторов, которые могут потребовать испытания под более высоким давлением.

«Если вас остановят, не паникуйте», — советует Эд Эрмлер, управляющий недвижимостью в Midboro Management. «Все реагируют на это словами:« Боже мой, у меня отключили газ! »Но сохраняйте спокойствие и пригласите мастера-сантехника. Если вы попытаетесь срезать углы с парнем типа «я должен-парень», это может привести вас на путь, который может стоить вам дополнительных тысяч долларов.«Дополнительные расходы возникают из-за штрафов, некачественного изготовления и задержек из-за ненадлежащего оформления документов.

Шаг 2
Параллельно с этим правление готовит свое первое общение с жильцами. «После того, как главный сантехник оценит, что нужно сделать, у вас будет больше информации, которую можно будет проинформировать жителей», — говорит Майкл Минц, исполнительный директор управляющей компании MD2 Property Group. «Водопроводчик, возможно, еще не провел испытание под давлением, чтобы знать полный объем, но у вас будет информация, и вы сможете передать ее всем.

Ди ДеГруш, управляющий недвижимостью в Orsid Realty, говорит, что вам следует отправлять последующие сообщения каждые два-пять дней. ДеГруш выполнил эту процедуру во время закрытия кондоминиума в Челси. «Даже если бы мы стояли на месте, ожидая того или иного, мы бы рассказали об этом жителям», — говорит она. «Это действительно успокаивало людей».

Шаг 3
Сообщите в страховую компанию. Имейте в виду, что большинство политик охватывают только непосредственную причину отключения, например утечку в одной конкретной трубе.Ваш сантехник может обнаружить сбои при испытаниях под давлением в нескольких трубах, особенно в старых зданиях, но страховка обычно не покрывает их, поскольку компании считают это нормальным износом.

Шаг 4
Для труб, не прошедших испытание под давлением, сантехник изолирует их, установив запираемые клапаны и представив в коммунальное предприятие письменные показания об испытаниях под давлением, отметив только те участки, которые прошли испытание. Перед ремонтом вышедших из строя труб водопроводчик выдает коммунальному предприятию письмо о намерениях, чтобы подать на разрешение DOB.

Шаг 5
При работе с большими и сложными системами, особенно старыми, вы можете попросить инженера определить, является ли ремонт или замена поврежденной системы лучшим способом. Некоторые менеджеры говорят, что это может сделать мастер-сантехник, тем самым избегая расходов на инженера.
«Не всегда нужно приглашать инженера, если вы знаете, где находятся стояки», — говорит ДеГруш. «Сантехник, выполняющий работу, знает коды. Коды меняются год за годом, и сантехники не отстают от них.Если вам нужно сделать какие-либо конструкции, чтобы открыть стены, инженер может посоветовать. Но они нужны не всегда. Отключение газа и работа по приведению всего в соответствие с кодом могут быть довольно дорогостоящими, поэтому приглашайте инженера только в случае необходимости ».

Шаг 6
Сантехник представляет план ремонта или замены в DOB через страницу разрешений и заявок на сантехнические работы на веб-сайте департамента, затем ожидает утверждения DOB. Обычно это занимает всего несколько дней, но, как и в случае с любой бюрократией, могут возникать задержки.

Шаг 7
Сантехник и его команда производят утвержденный ремонт или замену. В случае больших и сложных систем, особенно старых, это может потребовать капитального проекта, требующего всех обычных шагов, включая финансирование. Как правило, это наиболее трудоемкая часть, поскольку замена нескольких стояков, особенно в больших зданиях, — дорогостоящий и трудоемкий процесс, который может занять месяцы и часто включает в себя встречи с несколькими жильцами, чтобы открыть их стены и добраться до труб.

Шаг 8
После завершения работы сантехник снова проверяет каждую линию давлением. Если в линиях поддерживается давление в соответствии с требуемыми стандартами, сантехник связывается с DOB для проверки и согласования. Приезд инспектора может занять две и более недель. После получения разрешения DOB на повторную подачу газа в пострадавший район сантехник связывается с коммунальным предприятием.

Раньше, когда нехватка персонала DOB не могла легко вызвать инспектора в собственность, сантехникам разрешалось проходить самосертификат.«Больше нет», — говорит Сал Никочевич, президент и владелец Sal-Tech Plumbing & Heating. «Должен быть физический осмотр со стороны DOB».

Шаг 9
Представитель коммунального предприятия проверяет завершенный ремонт, утвержденный DOB. Если система пройдет успешно, коммунальное предприятие выдаст Аффидевит о проверке целостности и включении газа.

Как в Con Edison, так и в National Grid, перед выполнением теста целостности тестировщик должен получить доступ как минимум к двум квартирам на каждом затронутом стояке, включая квартиру, наиболее удаленную от стояка.В каждой квартире коммунальное предприятие должно проверить список конкретных технических моментов. Тестер также выполнит «проверку целостности стояка». Если тест не проходит, диспетчер отключает и блокирует стояк. Мастер-сантехник продолжает ремонт или замену, затем проверка повторяется.

Шаг 10.
. Если система проходит проверку, представитель коммунального предприятия отправляет запрос на восстановление подачи газа. По словам одного менеджера, Con Edison обычно занимает от одной до трех недель на восстановление работы.Представитель National Grid говорит: «Когда все работы будут завершены и утверждены DOB вместе с доступом ко всем необходимым счетчикам и приборам, National Grid восстановит подачу газа в течение одного-двух дней, но не более пяти рабочих дней».

Шаг 11
Доска должна восстановить все квартиры, которые были затронуты работами, ремонтировать стены, открытые, чтобы добраться до стояков. «Штукатурка и грунтовка», — говорит Эрмлер из Midboro Management. «Вы не собираетесь восстанавливать вещи косметически, вы должны восстанавливать структурно.Если вы снесли шкафы, вам придется их снова поставить. Договор аренды проясняет, что должно делать каждое здание ». То же самое и с регулирующими документами кондоминиума.

Балансировка паровой системы для существующих многоквартирных домов

Воздух заполняет трубы и радиаторы после завершения парового цикла. Когда котел снова запускается, расширяющийся пар должен вытеснять воздух, чтобы пар мог достичь радиаторов. Продувка воздухом — одна из основных задач при балансировке паровой системы. Воздух в основном трубопроводе и стояке блокирует прохождение пара, а неправильная вентиляция задерживает его на месте.Это явление называется «воздушным связыванием». Чем дальше квартира от котла, тем дольше воздух выводится из приточных труб и тем дольше задерживается подача пара. В наиболее удаленных от котла местах здания (верхние этажи, некоторые линии квартир) связывание воздуха может привести к недогреву. Плохой баланс будет очевиден из жалоб на локальные недогретые и перегретые участки и / или открытые окна возле котла во время отопительного сезона. От владельцев зданий обычно требуется, чтобы многоквартирные дома отапливались минимальным количеством тепла.Это может регулироваться одним или несколькими законами или кодексами.

Из-за несбалансированных паровых систем владельцы часто вынуждены перегревать большую часть здания, чтобы обеспечить достаточное количество тепла для нескольких недостаточно отапливаемых участков. После уравновешивания распределения пара владельцы смогут соблюдать минимальные нормы тепла без перегрева.

Большинство паровых систем имеют слишком маленькие вентиляционные отверстия; во многих системах полностью отсутствуют вентиляционные отверстия. Решение состоит в том, чтобы установить вентиляционные отверстия очень большой пропускной способности на концах магистрали и в верхней части стояков.Этот подход был предложен Фрэнком Герети в книге One Pipe Steam Heating: The Gospel of Dry Steam в 1986 году. Дэн Холохан также упоминает его в своей популярной книге The Lost Art of Steam Heating .

Связывание с воздухом иллюстрирует наследие угля. Угольные костры росли медленно и продолжались весь день, поэтому системы были установлены с медленными вентиляционными отверстиями малой мощности, поскольку постепенного выпуска воздуха при запуске было достаточно. И наоборот, системы, работающие на нефти и газе, работают на полную мощность с самого начала, и они периодически включаются и выключаются в течение дня.Воздух необходимо выпускать быстро и многократно, поэтому необходимо устанавливать большие вентиляционные отверстия вместо первоначальных маленьких.

Основная вентиляция необходима для устранения засорения воздуха, но реализация главной вентиляции без управления котлом может быть проблематичной. Если котел подходящего размера и правильно контролируется, то новые, большие вентиляционные отверстия будут бесшумными, потому что будет меньше ограничений для воздушного потока. Вентиляционные отверстия могут быть невыносимо громкими, когда котел слишком большой или плохо регулируется, а вентиляционные отверстия могут даже брызгать водой, если котел вырабатывает влажный пар.

Многие отопительные фирмы предпочитают работать исключительно на самом котле. Но котел — это всего лишь часть системы отопления, и при такой узкой направленности не может быть достигнута значительная экономия. Определить необходимый объем работ — значит покинуть котельную и заняться парораспределением.

Как оценить систему распределения пара

1. Пройдите на крышу

Сначала идите на крышу. Это позволяет легко увидеть форму и планировку здания, что поможет вам найти паропровод.

Имеет ли здание П-образную форму? H-образный? Сделайте простой набросок контура здания. (Если управляющий зданием может предоставить план этажа, используйте его вместо него.) На этом плане покажите, где находятся дымоход, переборка лифта и вентиляционные трубы. Эти компоненты здания идут прямо в подвал, поэтому, показывая их на чертеже, вам будет легче ориентироваться, пока вы находитесь в подвале, отслеживая магистраль.

2. Осмотрите апартаменты на верхнем этаже

Побывав на крыше, войдите в апартаменты на двух верхних этажах.Проверить несколько вещей:

  • Все стояки открыты или только стояки прямого нагрева (те неизолированные трубы в ванных комнатах и ​​кухнях, как показано на Рисунке 1)?
  • Если стояки открыты (как показано на Рисунке 2), есть ли на всех них вентиляционные отверстия? Или вентиляционные отверстия есть только на стояках прямого нагрева?
  • Какие у них вентиляционные отверстия, быстрые или медленные? Если вы сомневаетесь, данные производителя могут помочь определить это, но в целом, чем больше отверстие, тем быстрее выпускается.
  • Есть ли признаки утечки воды из них?
Рисунок 1. Стояки прямого нагрева — это неизолированные трубы, которые обогревают пространство, в котором они находятся, без подключенных радиаторов (Изображение любезно предоставлено Steven Winter Associates, Inc.) Рис. 2. Показанный здесь открытый стояк также питает радиатор. Под полом к ​​ручному вентилю проходит короткая труба. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

3. Прогулка по подвалу

После посещения квартир на верхнем этаже пройдите в подвал. Проследите паропровод, начиная с котельной и заканчивая концом каждой магистрали.Нарисуйте сеть на эскизе контура здания, который вы начали, находясь на крыше. Вы можете использовать красную ручку для линий снабжения и синюю ручку для любых возвратов (рисунок 4).

Рис. 4. На этом эскизе паропровода в подвале котел и дымовая труба показаны в центре справа, паропровод — красными линиями, а стояки — красными точками. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

4. Определите расположение вентиляционных отверстий главной линии

Вентиляция основной линии должна быть щедрой, но не обязательно точной.Цель состоит в том, чтобы разместить группы быстрых вентиляционных отверстий возле концов самой большой магистрали. В здании на шесть семей с одной паропроводной магистралью, проходящей через середину подвала, единственная необходимая вентиляционная магистраль будет в конце этой единственной паровой магистрали. В больших зданиях обычно требуется вентиляция из трех-пяти мест.

Вот несколько предложений относительно того, где и где , а не , расположить основные вентиляционные отверстия:

  • Обратите особое внимание на участки здания, которые плохо нагреваются, и обязательно вентилируйте их.
  • Не беспокойтесь о небольших ветках.
  • Лучше не устанавливать вентиляционные отверстия на концах длинных сухих трубопроводов. Вместо этого поставьте форточки рядом с последним отводом от питающей магистрали.
  • НЕ устанавливайте вентиляционные отверстия в электрических помещениях. Выполните подключение в соседней комнате или проведите подключение через стену.

Детали трубопровода для вентиляционных отверстий главной линии

Типы соединений

Вентиляционные соединения могут быть выполнены путем врезания фитингов, приваривания к приварным швам или путем просверливания и нарезания резьбы.Из трех методов сверление и нарезание резьбы часто являются наиболее экономичными. Большинство сантехников не используют его. Опыт показал, что опасность утечки из отводов при обычном давлении пара мала.

Лучшие места для подключения вентиляционных отверстий магистрали

Вентиляционные отверстия не нужно устанавливать непосредственно на паропровод. Их можно установить на патрубки, которые соединяются ближе к концу магистрали. Их также можно установить на капельном трубопроводе размером 1¼ ”и более, как показано на Рисунке 5.

Вентиляционные отверстия

можно установить даже по бокам отводов, как показано на Рисунке 6.

Но НЕ устанавливайте вентиляционные отверстия на отводе, как показано на Рисунке 7, иначе они будут разъедены каплями воды.

Рис. 7. Не устанавливайте главный вентиль на верхней части отвода капельницы там, где вероятно разбрызгивание воды, которое может повредить вентиль. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Общие принципы вентиляции магистральных трубопроводов

  • При детализации вентиляционных соединений цель состоит в том, чтобы предотвратить разбрызгивание.Вода должна быть подальше от вентиляционных отверстий, и они должны стекать.
  • Сохранение размеров трубопровода вплоть до вентиляционных отверстий помогает; так же как и установка вентиляционных отверстий как можно выше на основной линии.
  • Избегайте добавления горизонтальных трубопроводов. Если возможно, снимите верхнюю часть паропровода; в противном случае оторваться под углом 45 ° от горизонтали.
  • Вода может разбрызгиваться из колен, поэтому по возможности устанавливайте вентиляционные соединения на расстоянии не менее 18 дюймов от ближайшего колена.
  • При объединении вентиляционных отверстий длина общего трубопровода должна составлять минимум ”.
  • При установке на водосливной коллектор соедините его в верхней части колена сбоку, используя плотный ниппель, а затем протяните трубку как можно выше.

Размер вентиляционного отверстия главной линии

Чем больше сеть, тем больше вентиляционных отверстий им нужно. В приведенной ниже таблице показано, сколько вентиляционных отверстий следует установить в зависимости от общего объема выпускаемой паровой магистрали. (Примечание: можно использовать разные модели вентиляционных отверстий после настройки на разные скорости вентиляции.)

Большая сеть обычно делится на несколько меньших.Отверстия идут на концах меньшего трубопровода, но их должно быть достаточно, чтобы выпускать весь воздух и в большой общий трубопровод. Расчеты не должны быть точными, просто щедрыми. Основные вентиляционные отверстия не могут быть слишком большими.

Таблица 1 . Количество вентиляционных отверстий, необходимых для каждых 100 футов трубы

Вентиляционный стояк

  • Практически любое здание от трех этажей должно иметь вентиляционные отверстия на стояках. Их можно пропустить в зданиях без вертикального дисбаланса, но они встречаются редко.
  • В системах с нисходящим потоком вентиляционные отверстия стояка идут в подвал, но опять же, такие системы встречаются редко.
  • Удаление воздуха из стояка сложнее, чем из основной линии. Мало того, что работа должна выполняться в людных помещениях, стояков намного больше, чем паропроводов.
  • Если стояки обнажены, лучший способ добавить вентиляционное отверстие — это просверлить стояк и постучать по нему. Сделайте это возле потолка, на полу чуть ниже верхнего этажа (если только стояки не проходят через верхний этаж, что бывает редко).
  • Вентиляционные отверстия, сопоставимые с Gorton №D или №1, подходят для систем до шести этажей. В более высоких зданиях следует использовать вентиляционные отверстия, сопоставимые с Gorton # 2. На рисунках 8 и 9 показано, как их можно подключить по трубопроводу.

Работа намного сложнее, когда стояки заглублены в стены. Если обогреватели верхнего этажа закрыты, иногда целесообразно просверлить и выколотить заглушку сразу под ручным клапаном, как показано на Рисунке 10.

Рисунок 10 . Вентиляционный стояк установлен на патрубке под ручным клапаном.

Если ни один из этих вариантов не является жизнеспособным или доступным, единственным реальным вариантом может быть установка быстрых вентиляционных отверстий, таких как рекомендованные выше, непосредственно на радиаторы верхнего этажа.

Вентиляционные отверстия радиатора

Вентиляционные отверстия радиатора должны быть медленными моделями, такими как Hoffman 40s или 41s. Это поможет сбалансировать систему и предотвратить перегрев. В случае медленных вентиляционных отверстий на радиаторах пар сначала будет течь к быстрым вентиляционным отверстиям на концах магистрали и стояков и только затем начнет заполнять радиаторы.Цель состоит в том, чтобы все радиаторы в здании начали заполняться паром примерно в одно и то же время, независимо от того, как далеко они находятся от котла. Это делает тепло более равномерным. Таким образом, маленькие вентиляционные отверстия радиатора сочетаются с большими главными вентиляционными отверстиями, чтобы сбалансировать распределение пара; см. рисунок 11 для упрощенной схемы.

Рис. 11. Упрощенная схема однотрубной паровой системы, показывающая магистраль и стояки с быстрыми отводами и радиаторы с медленными отводами. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Расположение вентиляционных отверстий радиатора

Убедитесь, что вентиляционные отверстия обогревателей установлены низко, обычно примерно на трети высоты снизу (см. Рисунки 12 и 13). Это позволяет большему количеству пара заполнить радиатор до закрытия вентиляционного отверстия.

Рис. 12. Вентиляционное отверстие, установленное внизу на радиаторе, позволит большему количеству пара проникнуть в радиатор, прежде чем он закроется. (Изображение любезно предоставлено Steven Winter Associates, Inc.) Рисунок 13. Вентиляционное отверстие, установленное высоко на радиаторе, быстро закрывается и ограничивает тепловую мощность радиатора.(Изображение любезно предоставлено Steven Winter Associates, Inc.)

Сухой пар

Сухой пар, представляющий собой пар, который содержит небольшое количество унесенных капель воды, необходим для всех паровых систем и является важной частью успешной балансировки пара. Если котел вырабатывает влажный пар, вода может вытечь из главных вентиляционных отверстий и причинить материальный ущерб. Вода также может накапливаться на концах паропроводов и блокировать попадание пара в определенные линии или квартиры.

Есть четыре недорогих меры, которые могут улучшить качество пара:

Предел сильного пламени

Чем быстрее пар выходит из котла, тем больше воды он уносит с собой.Ограничение сильного пламени снижает максимальную скорость на выходе и связанный с этим унос.

Многие горелки имеют возможность снижать свою высокую скорость возгорания в режиме автоматической модуляции; это просто. Но один общий производитель вынужден сделать выбор — органы управления на горелках промышленного сжигания (IC) отключают автоматическую модуляцию при ограничении пожара. Отсутствие модуляции увеличивает цикличность и снижает эффективность, а также может сделать невозможным поддержание стабильно низкого давления, в котором нуждаются многие паровые системы.

Для горелок IC решением является установка переменного резистора на 135 Ом в линию открытия привода, ведущую к модулирующему двигателю. Примечание: НЕ устанавливайте резистор внутри шкафа управления горелкой, иначе горелка может потерять свой рейтинг UL. Вместо этого добавьте коробку, где бы она ни была надежно установлена, и проложите через нее проводку модуляции. Четко пометьте коробку.

Если горелка уже работала в режиме ограниченного горения, разумно установить эту скорость горения. В противном случае 80% — хорошая отправная точка.В ограничении сильного огня нет недостатков, если котел может создавать давление пара.

Очистка котловой воды

Распространенная причина появления влажного пара — масляные включения в котловую воду. Это происходит практически в любое время, когда в системе выполняются трубопроводные работы. Масло не видно и нелегко обнаружить. Предположим, что после выполнения работ с трубопроводами в воде есть масло, или если влажный пар является известной проблемой. Если работы по трубопроводу производятся летом, лучше подождать до осени, чтобы провести эту очистку.Как только начинается жара, маслу может потребоваться неделя или две, чтобы спуститься от радиаторов к котлу.

Котлы скимминговые

Скимминг — это давно зарекомендовавший себя метод удаления масла из котловой воды. Цель состоит в том, чтобы скользить по поверхности теплой, но спокойной воды. Нагревание котла (но не пропаривание) приводит к разжижению масла. Рыхлая нефть собирается на поверхности воды. Вода должна быть спокойной (не кипящей), иначе масло снова смешается с водой, а не будет лежать на ней.

Чтобы сливной слив был эффективным, он должен располагаться на поверхности воды или чуть выше нее. Он тоже должен быть большим. Выдавите полный размер через отверстие для снятия сливок и не уменьшайте его, пока не будет по крайней мере на 30 сантиметров ниже локтя.

Чтобы снять пену, разожгите котел до образования пара, затем выключите горелку. (Котел будет оставаться достаточно горячим для приготовления горячей воды). Полностью откройте слив обезжиренного молока, затем откройте клапан ручной подачи. (Если нет клапана ручной подачи, проложите временную проводку, чтобы конденсатный блок делал то же самое).При необходимости отрегулируйте подающий клапан так, чтобы уровень воды находился не выше середины отвода обезжиренного материала. Через несколько часов закройте вентили и слейте воду из бойлера в нормальную линию воды. Немедленно зажгите горелку, чтобы удалить кислород из пресной воды. Убедитесь, что котел нагревается паром.

Моющее средство для очистки

Хорошая идея — после обезжиривания использовать моющее средство, особенно на новых котлах. Производитель котла может иметь для этого список одобренных продуктов и методов.Но часто самый простой способ — использовать моющее средство для посудомоечной машины, которое содержит антивспенивающий агент, такой как Cascade, который предотвращает образование пены в бойлере. Пеногаситель начнет разрушаться примерно через неделю, поэтому бойлерную воду необходимо слить через несколько дней. Используйте моющее средство без запаха, иначе все здание будет пахнуть лимоном. Как очень грубое практическое правило, используйте одну унцию стирального порошка на три мощности бойлера.

Для возвратной системы с насосом самый простой способ добавить моющее средство — это залить его в подающий бак.Если бака для подачи нет, моющее средство может идти прямо в бойлер. На стальном котле снимите заглушку со стороны котла ниже линии подачи воды и закройте отверстие, как показано на Рисунке 14.

Если заглушек ниже ватерлинии нет, можно использовать отвод над ватерлинией, но чтобы порошок моющего средства не попал в колено, проткните колено уличным коленом в отвод, а затем протяните трубу прямо вверх. После добавления моющего средства налейте немного воды, чтобы очистить порт.

Чугунные котлы тяжелее, потому что в них так мало отводов.Лучшим вариантом может быть заливка моющего средства через штуцер предохранительного клапана. Влейте воду по мере необходимости, чтобы смыть весь порошок перед повторной установкой предохранительного клапана. ЗАПРЕЩАЕТСЯ добавлять моющее средство через створку управления. Порошок может попасть в трубопровод и косички, что может повлиять на работу органов управления.

Моющее средство необходимо удалить из бойлера через несколько дней, иначе он начнет выделять пену. Для удаления моющего средства:

  • Стальные бойлеры: Слейте воду из бойлера, затем снова наполните и слейте воду, чтобы удалить все следы моющего средства.
  • Чугунные котлы: Необходимо соблюдать осторожность, чтобы защитить чугун от теплового удара. В идеале, когда вы вернетесь на стройплощадку для удаления моющего средства, сделайте так, чтобы бойлер был холодным. Если котел необходим для ГВС, убедитесь, что аквастат установлен как можно ниже. Добавьте воды, затем выполните серию частичных наполнений и сливов, чтобы предотвратить шок, прежде чем выполнять полный слив.

В любом случае сразу же после этого зажигайте горелку, чтобы удалить кислород из пресной воды.Убедитесь, что котел нагревается паром.

Специальное слово о флюсе

Если паяная медь используется для трубопровода в паровой системе, используйте только водорастворимый флюс для паяльной пасты. Стандартный флюс на масляной основе и липкий. Чтобы вытащить его из котла, требуется целая вечность.

Анодные стержни

Чрезмерная химическая очистка воды вызывает унос и влажный пар. К счастью, есть альтернатива: анодные стержни (см. Рис. 15), которые работают по тому же принципу, что и расходуемые аноды в водонагревателях.Анодный стержень изготовлен из металла, такого как магний или алюминий, который более активен, чем сталь; когда оба металла физически связаны в воде, более химически активный металл будет корродировать быстрее, таким образом защищая менее химически активный металл (в данном случае котельную сталь) от коррозии.

Рисунок 15. Анодные стержни могут защитить котельную сталь без негативного воздействия химической обработки воды. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Анодные стержни котла обычно необходимо заменять ежегодно, а стоимость сравнима с годовой химической обработкой воды.

Перемычки устанавливаются через люк и прокладываются между пожарными трубами (см. Рисунок 16). (Пока люк открыт, убедитесь, что паровое сопло обрезано, иначе сухой пар будет невозможен.) Если люка нет, прутки можно разрезать пополам по длине и вставить через отверстие для руки. Увеличьте контакт между стержнями и трубками.

Для больших котлов требуется несколько стержней. Для получения рекомендаций по применению проконсультируйтесь с производителем анодной планки. Таблицу 2 можно использовать как примерное практическое правило для определения количества устанавливаемых стержней в зависимости от мощности котла.

Таблица 2 . Количество устанавливаемых анодных стержней в зависимости от мощности котла.

Если подпиточная вода поступает в ресивер, рекомендуется также установить в ресивер перемычку, чтобы кислород мог быть удален из воды еще до того, как она попадет в бойлер.

Анодные стержни

, вероятно, не следует использовать в негерметичных системах, например, с негерметичными заглубленными трубами, переполненными ресиверами или разбрызгивающими вентиляционными отверстиями. Если суточная подпиточная вода превышает 2% содержания воды в паровом котле, необходимо скорректировать потери воды перед переходом на анодные стержни.Предположим, что подземные трубы протекают, если водомер не докажет обратное. Если в системе нет заглубленных труб, ресивера и вентиляционных отверстий, а в котле нет внутренних утечек, систему можно считать герметичной.

Анодные стержни нельзя использовать в чугунных котлах. Но чугунные котлы в герметичных системах не нуждаются в анодных стержнях или химической обработке воды. (Однако в некоторых областях им может потребоваться умягченная вода.) В отличие от стали, чугун образует оксидное покрытие, которое задерживает дальнейшую коррозию.Но оксидный слой не может защитить от чрезмерного количества подпиточной воды, поэтому очень важно контролировать водопотребление и проверять области вероятной потери воды (особенно подземные возвратные воды).

Опустить ватерлинию

Открытое пространство внутри котла наверху имеет решающее значение для производства сухого пара. В этой области, называемой паровым резервуаром, капли воды выпадают из пара, а не попадают в систему. Чем больше паровой резервуар, тем суше пар и чем ниже ватерлинии, тем больше паровой резервуар, поэтому снижение уровня ватерлинии помогает получить сухой пар.

Если стальной котел не имеет змеевика без резервуара, отметка отливки на устройстве подачи воды / первичном ограничителе по низкому уровню воды (LWCO) должна быть примерно на ½ дюйма над верхом труб. Если есть змеевик, установите ватерлинию как можно ниже, но при этом достаточно покрыть змеевик, чтобы приготовить горячую воду.

Для чугунных котлов соблюдать рекомендации производителя. Это часто дает гораздо более низкую ватерлинию, чем ожидалось. Например, один производитель требует, чтобы отметка отливки на регуляторе подачи находилась на 1½ дюйма выше дна смотрового стекла.В результате получается максимально возможный паровой резервуар, при этом обеспечивая безопасность.

Максимизация слабого пламени

Полный отказ

Полный диапазон регулирования имеет решающее значение для эффективности. Плохой диапазон регулирования увеличивает время цикла и может сделать невозможным поддержание стабильно низкого давления пара, необходимого для паровых систем. Цель состоит в том, чтобы добиться минимально возможного слабого пламени, достаточно низкого, чтобы котел никогда не отключался по давлению. Это позволяет котлу поддерживать постоянный напор пара низкого давления в течение всего теплового цикла.

Подтверждение низкой скорости стрельбы

Обратите внимание на минимальную мощность горения, указанную производителем на паспортной табличке горелки. Затем проверьте фактическую минимальную нагрузку следующим образом:

Газовая горелка s: Отслеживайте счетчик газа, пока горелка работает на слабом пламени. Дайте счетчику поработать несколько оборотов, затем рассчитайте скорость стрельбы по следующей формуле:

(Всего кубических футов) x 3600 ÷ (Всего секунд) = MBH

Чтобы получить точные показания ротационных газовых счетчиков, оставьте таймер включенным на несколько оборотов шкалы и выполните расчет для общего показания.

Горелки с масляным распылением: Считайте показания манометра давления масла в форсунке. При необходимости установите один. Затем используйте таблицу номинальных характеристик форсунок, чтобы определить скорость стрельбы.

Жидкотопливные горелки с воздушным распылением: Невозможно напрямую проверить мощность горения этих горелок без установки счетчика топлива. Вместо этого убедитесь, что устройство для измерения количества масла (насос или клапан) совершает полный диапазон движения. Если возможно, прочтите модель дозирующего насоса и размер штифта.Сравните с таблицами производителя, чтобы определить скорость стрельбы.

Проверить все

Работайте со специалистом по горелкам, чтобы добиться минимального пламени при одновременном обеспечении надежной работы. Это может потребовать от них подтверждения регулятора газа, размера и давления масляного сопла, насоса-дозатора и регулятора тяги.

Регулятор давления низкого диапазона

После того, как главный вентиль установлен и минимальная интенсивность возгорания сведена к минимуму, рекомендуется установить регулятор давления, который точен при низком давлении.Один из распространенных вариантов — Vaporstat. Паростаты не только облегчают работу при низком давлении, но и не позволяют техническим специалистам повышать давление пара.

Отвод пара и трубопровод около котла

Рис. 17. В этом традиционном паровом коллекторе пар поворачивается на 90 градусов для подачи в здание, в то время как более тяжелые капли воды уносятся обратно в котел. (Изображение любезно предоставлено Steven Winter Associates, Inc.)

Размер выхода из котла и конструкция трубопровода рядом с котлом (также известного как трубопровод коллектора) также имеют большое влияние на качество пара.Если выпускное отверстие для пара слишком маленькое, высокая выходная скорость пара будет уносить с собой капли воды — отсюда преимущество ограничения сильного огня, как описано выше. Кроме того, трубопровод рядом с котлом должен обеспечивать путь для переносимых капель воды, чтобы они возвращались непосредственно обратно в котел, а не попадали в распределительную сеть. Это разделение достигается за счет импульса.

Один из традиционных примеров показан ниже на рис. 17. Более легкий пар может быстро подняться вверх к зданию, в то время как более тяжелые капли воды продолжают движение и направляются обратно в котел через уравнитель.

Переоборудование коллектора может быть очень дорогостоящим, а изменение размера выпускного патрубка — еще больше. Очень важно правильно указать эти детали на новых котельных. Однако для большинства проектов модернизации перечисленные выше четыре меры являются наиболее экономически эффективными вариантами повышения качества пара.

Трубопровод с обратным шагом

Паровая магистраль с обратным наклоном может создавать низкие места, где собирается вода. Они часто вызывают гидравлический удар, особенно в начале цикла нагрева.Этот молоток может разрушить вентиляционные отверстия магистрали, поэтому обязательно исправьте такие условия перед установкой вентиляционных отверстий.

Элементы управления

В большинстве паровых систем регулятор отопления не знает, что происходит в квартирах.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
