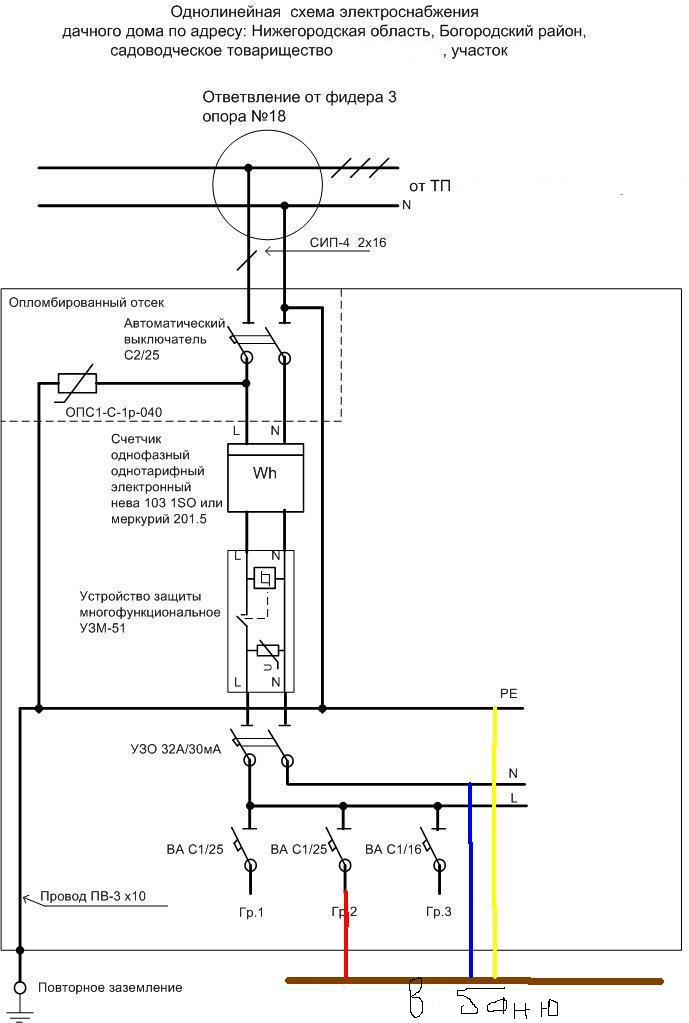

Однолинейная схема квартиры: Однолинейная схема электроснабжения дома и квартиры

Обзор 20 лучших программ для черчения электрических схем

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

Бесплатные

Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

• Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
• Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
• GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
• Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
• Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
• Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

Microsoft Visio

Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

Интерфейс Microsoft Visio практически такой же, как в MS Office

MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

Недостатки бесплатной версии:

• Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
• Программа работает только с браузером IE, что также создает массу неудобств.

Официальная страница: https://products.office.com/ru-ru/visio

Компас-Электрик

Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.

Компас-Электрик – полностью российская разработка

Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

Официальный сайт: https://kompas.ru/kompas-3d/application/instrumentation/electric/

Eagle

Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.

Cadsoft Eagle – хороший пример комплексного решения

В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

• Размер монтажной платы не может превышать размера 10,0х8,0 см.
• При разводке можно манипулировать только двумя слоями.
• В редакторе допускается работа только с одним листом.

Сайт программы: https://www.autodesk.com/products/eagle/free-download

Dip Trace

Это не отдельное приложение, а целый программный комплекс, включающий в себя:

• Многофункциональный редактор для разработки принципиальных схем.
• Приложение для создания монтажных плат.
• 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
• Программу для создания и редактирования компонентов.

DipTrace – система сквозного проектирования

В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

• Монтажная плата не более 4-х слоев.
• Не более одной тысячи выводов с компонентов.

В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

Страница программы: https://diptrace.com/rus/

1-2-3 схема

Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.

ПО «1-2-3 схема» разработка компании Hager для комплектации своих электрощитов

Функциональные возможности программы:

• Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
• Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
• Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
• Создание маркеров для коммутирующих устройств электрощита.

Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

http://www.hagersystems.ru/software/

Autocad Electrical

Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.

В Autocad Electrical богатый выбор электрических компонентов

Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

https://www.autodesk.ru/products/autocad-electrical/overview

Эльф

Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

Функционал приложения включает в себя:

• Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
• Автоматический (с плана) или руной расчет силовой схемы.
• Составление спецификации в соответствии с действующими нормами.
• Возможность расширения базы элементов (УГО).

Пример схемы, созданной в редакторе Эльф

В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

Официальный сайт: http://old.rflira.ru/products/nets/1258965991.html

Kicad

Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.

KiCad одна из немногих бесплатных систем сквозного проектирования

Характерные особенности системы:

• Для разводки платы допускается применение внешних трассировщиков.
• В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
• По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
• Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
• Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

Страничка программы: http://kicad-pcb.org/

TinyCAD

Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.

TinyCAD – простой редактор для принципиальных схем

В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

https://sourceforge.net/projects/tinycad/files/

Fritzing

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).

Приложение Fritzing позволит быстро спроектировать любое устройство на базе Arduino

Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

http://fritzing.org/home/

123D Circuits

Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.

Виртуальная среда разработки 123D Circuits

В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

https://circuits.io/

XCircuit

Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.

XCircuit – простой редактор с минимумом функций

Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

http://opencircuitdesign.com/xcircuit/

CADSTAR Express

Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.

Фрагмент рабочего окна приложения GADSTAR Express

Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

https://www.zuken.com/en/products/pcb-design/cadstar/resources

QElectroTech

Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.

QElectroTech – программа для составления, просмотра и печати электросхем

Язык приложения – английский, но для него имеется русская локализация.

https://qelectrotech.org/download.html

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.

sPlan – удобный графический редактор для электрических схем

Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

https://www.electronic-software-shop.com/splan-70.html

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.

Фрагмент рабочего окна САПР Eplan Electriс Р8

https://www.eplan-russia.ru/ru/reshenija/ehlektrotekhnicheskoe-proektirovanie/eplan-electric-p8/

Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.

САПР Target 3001

По умолчанию устанавливается английский язык, имеется возможность установить меню на  немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

https://ibfriedrich.com/en/index.html

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.

Micro-Cap – одно из лучших приложений для моделирования электросети

Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т. д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

http://www.spectrum-soft.com/index.shtm

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.

Платформа TurboCAD может использоваться для решения многих задач

Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

https://www.turbocad.com/

Designer Schematic

Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.

Интерфейс Designer Schematic не отличается сложностью

Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

Имеется возможность импорта файлов из популярных САПР.

Ориентировочная стоимость приложения около $300.

https://www.digikey.com/schemeit/project/

их классификация и назначение по ГОСТ

При эксплуатации электрического оборудования нередко приходится иметь дело со схематическим обозначением на всевозможных графических изображениях. В них иногда бывает тяжело разобраться даже бывалым электрикам из-за большого разнообразия их типов, которые отличаются назначением и принципом исполнения.  Именно поэтому необходимо детально рассмотреть деление на виды электрических схем и особенности каждой из них.

Общая классификация

Само понятие подразумевает под собой комплекс условных обозначений, которые предназначены для определения каких-либо конструктивных элементов или частей. В соответствии с правилами и требованиями ГОСТ 2.701-84 выделяют несколько видов, отличающихся как сферой применения, так и типом устанавливаемых обозначений.

Разделение по видам приведено в таблице ниже:

Таблица: разновидности схема

№	Вид схемы	Буквенное обозначение
1	Электрические	Э
2	Гидравлические	Г
3	Пневматические	П
4	Газовые (кроме пневматических)	X
5	Кинематические	К
6	Вакуумные	В
7	Оптические	Л
8	Энергетические	Р
9	Деления	Е
10	Комбинированные	С

Так, для одного и того же устройства или объекта, при необходимости, могут разрабатываться сразу несколько схем, поясняющих принцип подключения, работы или реализации функций.  Для электротехнического оборудования схемы подразделяются на несколько типов:

• Принципиальные или полные – обозначаются цифрой 3;
• Структурные – обозначаются цифрой 1;
• Функциональные – обозначаются цифрой 2;
• Общие – обозначаются цифрой 6;
• Монтажные или схемы соединений – обозначаются цифрой 4;
• Подключений – обозначаются цифрой 5;
• Расположения и объединенные – обозначаются цифрой 7 и 0 соответственно.

При составлении конкретной схемы используется, как правило, буквенно-цифровые обозначения, к примеру, для электрической функциональной маркировка будет выглядеть как Э2, для газовой структурной Х1 и т.д.

Принципы графического обозначения каких-либо элементов на схемах определяются отраслевыми и государственными стандартами. Они же устанавливают требования к расположению составных частей, их размеры, нанесение шифров, наименований или маркировок.

Определение и назначение каждой электросхемы

Каждый вид электрической схемы реализуется в виде чертежа или графического изображения, выполненного вручную или посредством печатных приспособлений. Основные отличия обусловлены описанием тех или иных функций, указанием последовательности, принципа действия или привязкой к чему-либо.

Принцип построения схем регламентируется стандартом ЕСКД, который реализуется рядом нормативных документов, среди которых достаточно важными считаются ГОСТ 2.702-2011, а также ГОСТ 2.708-81.

Они устанавливают:

• требования к изображениями;
• принципам расположения компонентов;
• оформления чертежей;
• нанесению обозначений и технических характеристик.

Далее детально рассмотрим особенности каждого вида электрических схем.

Принципиальная (полная)

Принципиальная схема предназначена для пояснения принципа действия того или иного устройства. Наиболее часто ее применяют для различных распределительных устройств в силовых цепях, каких-либо приборов и т.д.

Пример принципиальной схемы

На принципиальных схемах обязательно указываются действующие электрические компоненты и проводимые связи между ними, силовые контакты и электрически узлы, соединяющие радиодетали. В свою очередь, такие электрические схемы подразделяются на два подвида: однолинейные и полные.

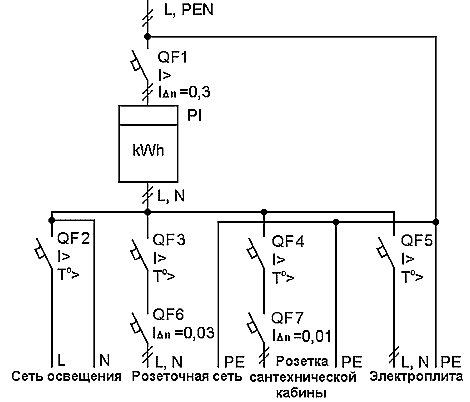

Однолинейные также называют первичными цепями, на них, как правило, обозначается силовая часть оборудования или электроустановки. С другой стороны однолинейная схема широко распространена для обозначения трехфазных цепей, где все оборудование на трех фазах имеет идентичное расположение и подключение. За счет чего в однолинейном варианте демонстрируется только одна фаза с  некоторыми отступлениями в местах, где оборудование на разных фазах отличается.

Кроме силовых цепей существуют и слаботочные, для питания защит, средств измерительной техники и различных электронных устройств. Такие схемы вторичных цепей называются полными, так как показывают полную картину всего оборудования, выделяя даже состояние некоторых контактов и частей оборудования. Увы, из-за сложности современной аппаратуры, далеко не все устройства можно изобразить на одном листе, поэтому полные бывают элементными и развернутыми.

Полная схема

Структурная

На структурных схемах осуществляется общее изображение устройства, все компоненты или отдельные узлы которого выполняются в виде блоков, обозначающих оборудование, а связи между блоками могут говорить о тех или иных операциях, связующих отдельные блоки между собой.

Структурная схема

Этот тип графического изображения  призван дать общее представление об устройстве и принципе действия, поэтому на них часто проставлены стрелочки, имеются поясняющие надписи и прочие обозначения, упрощающие понимание процесса или поясняющие работу прибора. Для работы с таким изображением не нужно иметь электротехнического образования, так как ее обозначения будут понятны даже не искушенному в электричестве человеку.

Функциональная

Функциональная схема является более детальным вариантом структурной, на ней также все элементы изображаются отдельными блоками. Главное отличие в том, что каждый блок имеет уже индивидуальную форму обозначения в соответствии с  его функциональным назначением. Возможно также выделение различных видов связей между частями, объединение деталей в блоки и т.д.

Функциональная схема

Общая

Общая схема предназначена для изображения мест расположения электрических аппаратов на местности или в пределах электроустановки. Определяет основные типы электрических соединений этих аппаратов, места их реализации и т.д. Данный тип является обязательным при разработке различных конструкторских документов на этапе проектирования. Но кроме общей, конструкторская документация включает в себя еще две не менее важные схемы – соединений и подключений.

Общая схема

Схема соединений (монтажная)

Схема соединения используется для графического изображения мест подключения электрооборудования. На ней указываются конкретная привязка к частям зданий, распредустановок, по отношению к которым и должен осуществляться монтаж электрооборудования, благодаря чему такой тип схем еще называют монтажными.

Наиболее часто монтажные схемы используются для обозначения разводки электрических цепей в здании, широко применяются во время ремонта, чтобы обозначить места прокладки проводки, установки распределительных коробок и вывода точек подключения к приборам и контактам аппаратов.

Монтажная схема

На рисунке выше приведен пример монтажной схемы, как видите, для каждого варианта могут устанавливаться свои условные обозначения, указываемые отдельно. Имеются привязки к каждой конкретной комнате и планируемому электрооборудованию, осветительным приборам и т.д. В дальнейшем она используется не только для монтажных работ, но может применяться и в процессе эксплуатации.

Подключений

Схема подключения используется для указания принципов соединения различных электрических или электронных блоков в единую систему. Иногда предполагается, что блоки имеют территориальное разделение, в других ситуациях они могут находиться в пределах одного распределительного устройства, шинной сборки или стойки. Ее пример  приведен на рисунке ниже:

Схема подключения

В зависимости от сложности графического изображения и количества отображаемых подключений оно может дополняться таблицами соединений для пояснения порядка расположения выводов и подключения изделия.

Расположения

Также входит в состав проектной документации и помогает определить местоположения всех частей электроустановки относительно друг друга и других значимых объектов.

Схема расположения

На схеме расположения могут наноситься:

• составные части всего объекта, а при необходимости и связи между всеми частями;
• соединительные провода, кабели, шнуры и т.д. в упрощенном виде;
• наименование каждого элемента, его тип и документ, на основании которого он применяется.

Такое изображение может выполняться как в двухмерном, так и в трехмерном пространстве. Но в любом случае изображение должно соблюдать масштаб по отношению к натурным размерам и расстояниям.

Трехмерная схема расположения

Объединенная

Объединенная схема

Объединенная схема строиться на основании нескольких типов изображений, рассмотренных нами ранее. Такое построение призвано упростить работу электромонтажников или проектировщиков за счет объединения различной информации в единое целое. Но на практике далеко не всегда целесообразно объединять несколько типов графических элементов. Это связанно со сложностью некоторых приборов и устройств, в которых из-за нагромождения элементов довольно сложно объединять разные изображения.

Три основные схемы электропроекта квартиры

Основные схемы электропроекта квартиры

Электропроект это основа электроснабжения квартиры. Без проекта невозможно получить разрешение на подключение новой квартиры к электросети, невозможно сделать новую электропроводку с подключением новых, дополнительных мощностей.

Все  страницы типового электропроекта важны, от титульного листа, до описи документов и нормативных ссылок. Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков. Эти схемы называются так:

• Однолинейная расчетная схема электроснабжения квартиры;
• Схема электрооборудования;
• Схема электроосвещения.

Конечно, в разных проектах словосочетания в названиях могут меняться, но суть остается именно такой. Правда, если схему электрооборудования можно заменить на схему силового оборудования или схема размещения силовых розеток, то однолинейная расчетная схема, не может назваться по-другому.

Однолинейная расчетная схема

Однолинейная расчетная схема это «мозг» проекта. На ней указано все, что нужно электромонтажнику для устройства электропроводки квартиры, кроме привязки розеток и светильников по месту установки.

На однолинейной расчетной схеме вы видите, вводную группу электропитания квартиры, включая счетчик учета.

На схеме показаны все планируемые потребители сети с указанием их мощности. Все потребители разделены на группы розеток и группы светильников. Для каждой группы запланированы устройства защиты (автоматические выключатели и УЗО). Обозначены марки и сечения кабелей электропроводки.

То есть, на однолинейной расчетной схеме есть вся информация необходимая для ввода электропитания в квартиру, сборки квартирного щита и распределения электропроводки по группам освещения и группам розеток.

Однолинейная схема, называется так потому что, делается только для одной фазы электропроводки, но применяется для всех фаз при трехфазном электропитании. На схеме это обозначается условными обозначениями, линия, перечеркнутая тремя или четырьмя палочками.

Визуально, однолинейная расчетная схема, делается в виде таблицы.

Примеры однолинейных расчетных схем

Схема электрооборудования квартиры

Схема электрооборудования или план расположения розеток в квартире, делается в гостированных условных обозначениях. На правильной, схеме электрооборудования, показываются все розетки квартиры, указывается их высота от пола и обозначается трассировка электропроводки от квартирного электрощита или распределительного этажного щита. В пояснении к схеме указывается, какой тип проводки должен быть выполнен: скрытая проводки или открытая проводка. Иногда, точную привязку розеток к помещению выносят в дизайнерский проект, где показана расстановка мебели.

Примеры схем электрооборудования квартиры

 Схема электроосвещения квартиры

Схема электроосвещения показывает расположение всех светильников квартиры и выключателей к ним. На схеме показывается  трассировка  электропроводки от распределительного щитка или этажного щита. В пояснении к плану, указывается высота выключателей и способы электропроводки.

Примеры схем освещения квартир

На этом все! Внимательно читайте три основные схемы электропроекта квартиры.

©Ehto.ru

Другие статьи раздела

Похожие посты:

назначение, виды, принципы проектирования, требования к оформлению

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

В соответствии с «Правилами технической эксплуатации электроустановок потребителей», однолинейная схема электроснабжения − это один из видов исполнительной документации, которая должна быть в наличии у организации и частного лица, эксплуатирующих электросети и оборудование в обязательном порядке. В этой статье редакции HomeMyHome.ru подробно расскажем о том, что представляет собой такая схема, что она должна включать в себя, а также правила её оформления согласно всем нормативным документам.

Однолинейная схема электроснабжения загородного дома

Содержание статьи

Что такое однолинейная схема электроснабжения и зачем нужна

Однолинейная схема электроснабжения является техническим документом, на котором отображаются все элементы электрической сети объекта с указанием их характеристик и параметров, а также установленная и расчётная мощности объекта в целом. Термин «однолинейная» означает, что все электрические соединения, существующие на объекте, вне зависимости от их фазности, на схеме отображаются одной линией. Правила оформления однолинейных схем регламентированы ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем». Основное предназначение подобной исполнительной документации – информативность и предоставление визуального восприятия о конфигурации электрической сети объекта, необходимого для принятия решений при эксплуатации энергетического хозяйства.

Пример оформления однолинейной схемы электроснабжения промышленного предприятия

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

К сведению! Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. Среди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг», «Правила недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг», «Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг», а также и «Правила технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям». Все нормативные документы должны быть учтены при разработке документации обязательно.

Расчётная схема квартирного щита загородного дома

На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы собственности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл. 1.2 «Обязанности, ответственность потребителей за выполнение правил»).

Исполнительная схема 2-трансформаторной подстанции

На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

• граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

К сведению! Граница зоны ответственности отображается в Договоре на электроснабжение конкретного объекта.

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

• вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

Важно! При наличии в системе электроснабжения автономного источника питания он должен быть отражён на однолинейной схеме в обязательном порядке.

• приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5 Ампер;
• информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
• длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
• технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
• данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

1. Запрос и получение технических условий;
2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

• ГОСТ 2. 709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
• ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
• ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
• ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

1. «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

   Составление электрической схемы с использованием «Компас-Электрик»

2. «Microsoft Visio» – бесплатная программа, которой, как правило, пользуются люди при составлении схемы электроснабжения частного дома или квартиры в разовом случае.
3. «1-2-3 схема» − бесплатная программа, популярная среди студентов и начинающих специалистов в этой области техники.
4. «Eagle» − программа реализуется в бесплатном и платном пакетах, различающихся по своим техническим возможностям.
5. «DipTrace» − программа используется для составления электрических схем и рисования печатных плат, используемых при изготовлении электронных устройств.
6. «AutoCAD Electrician» − одна из наиболее известных и распространённых программ, используемых как профессиональными проектировщиками, так и простыми пользователями, имеющими достаточный опыт работы на компьютерной технике.

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Видео: cоветы опытного электрика

В настоящем видеосюжете мы расскажем, как сделать однолинейную схему электроснабжения дома на основе трёхфазного распределительного щита.

А если у вас есть вопросы к автору статьи, не стесняйтесь оставлять их ниже в комментариях.

Экономьте время: отборные статьи каждую неделю по почте

Однолинейная схема электроснабжения квартиры пример • Energy-Systems

В чём заключаются особенности и нюансы однолинейной схемы электроснабжения квартиры

Организация электроснабжения в жилищно-бытовой сфере имеет огромное значение в жизни человека. Электричество настолько прочно вошло в нашу жизнь, что отключение наших квартир от электропитания хотя бы на одни час может показаться катастрофой чуть ли не вселенского масштаба. Любому владельцу своего жилья хочется, чтобы в его доме была построена стабильно работающая электросеть, отличающаяся надёжностью, экономичностью и безопасностью эксплуатации.

Неважно, создаётся такая система с нуля в новом объекте, или производится реконструкция уже в существующем, главное, что необходимо сделать в любом случае, – составить проект электроснабжения квартиры, который станет основой для проведения всех электромонтажных работ.

Пример проекта электроснабжения квартиры

Назад

1из14

Вперед

Важной частью электропроекта является однолинейная схема электроснабжения, составление которой необходимо в любом случае. Выглядящая достаточно просто и даже незатейливо однолинейная схема электроснабжения квартиры при условии грамотного и правильного её составления даёт гарантию того, что создаваемая электросеть будет безопасной со всех точек зрения.

Пример однолинейной схемы электроснабжения квартиры

Во многих случаях схемы электроснабжения квартиры похожи друг на друга в некоторых моментах, но вместе с тем даже для квартир с одинаковой планировкой существуют достаточно серьёзные отличия и особенности. Связано это с тем, что запросы и потребности у владельцев могут быть кардинально разные, отсюда и разное количество применяемого электрооборудования, порог мощности и тому подобное. Но принцип исполнения схем электроснабжения по своей структуре всегда примерно похожий, в частности, необходимо учитывать ряд обязательных для любой электрической системы моментов. К их числу можно отнести систему заземления, общую мощность потребления, выбор правильного сечения проводов и применение защитных устройств.

В прежние времена, когда суммарная мощность используемых приборов и устройств была далека от современных показателей, не было смысла при расчёте и проектировании схем электроснабжения в разделении потребителей на группы. В современных условиях это просто жизненно необходимо, иначе создать рабочую электросеть просто не получится. Данное разделение способствует организации оптимальной системы электроснабжения с равномерным распределением нагрузки на сеть, удобной в эксплуатации, безопасной и эффективной. Кроме того, в случае появление каких-либо проблем с электропитанием нет надобности лишать электроснабжения всю квартиру, вполне достаточно отключить только проблемный участок для проведения ремонтных работ.

Группировка потребителей тоже может быть разной в зависимости от конкретных условий объекта, в приведённом ниже примере однолинейной схемы электроснабжения квартиры предложено разделение потребителей электроэнергии на такие группы:

• группа силового оборудования, потребляющего наибольшую мощность – машинки, кондиционеры, бойлеры и так далее;
• группа розеток для каждой комнаты квартиры;
• кухонная группа;
• группа для ванной комнаты;
• осветительные приборы и устройства.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Однолинейная схема квартиры • Energy-Systems



Чем можно объяснить значимость и важность составления однолинейных схем

Расположение элементов электрической системы квартиры на схеме в одну линию даёт возможность в простом, максимально понятном и доступном виде отобразить всю необходимую информацию обо всей сети. Такая схема вполне логично носит название однолинейной, она представляет собой упрощённый вариант принципиальной схемы и является важнейшей составляющей частью проекта квартиры.

Как известно, электропроект является основополагающей частью работ по созданию на любом объекте электрической системы.

Состоять этот документ может из множества различных составляющих, количество которых может варьироваться в зависимости от особенностей объекта, его предназначения и условий эксплуатации. И однолинейная схема квартиры относится к числу тех составляющих, без которых проект существовать просто не может. Стоит лишь сказать, что ни в одной контрольно-надзирающей организации даже рассматривать проект электроснабжения не станут без наличия такой схемы, о прохождении же процедуры согласования даже и говорить не стоит.

Пример проекта электроснабжения квартиры

Назад

1из14

Вперед

Визуальная простота однолинейной схемы зачастую порождает заблуждение, что её выполнение не требует особого труда и наличия у исполнителя специальных знаний. Однако на практике оказывается, что данное утверждение не выдерживает никакой критики, поскольку правильно и грамотно составленная схема электроснабжения квартиры позволяет создать качественную и продуманную до мелочей систему электроснабжения квартиры, которая будет отличаться такими характеристиками как надёжность, эффективность и безопасность. Поэтому доверять её исполнение можно только специалистам соответствующей квалификации, понимающим принципы составления схем электроснабжения и умеющим грамотно свои знания применять на практике.

Что отображается на однолинейной схеме квартиры

Необходимо отметить, что принцип составления однолинейной схемы электроснабжения в подавляющем большинстве случаев одинаков, различия могут касаться даже в ситуации с квартирами одной планировки каких-то своих особенностей и условий, а также специфических пожеланий владельца. На схеме в обязательном порядке должна быть отражена информация о состоянии систем заземления и защиты, выполнен расчёт суммарной мощности сети и сведения о сечении проводов и кабелей. Остальное уже может варьироваться и отличаться в силу указанных выше причин.

Нельзя пройти мимо такого аспекта, как распределение всего электрооборудования и приборов по группам потребления. Такое разделение обусловлено соображениями безопасности сети и достижения максимальной эффективности её функционирования. В последнее время стандартом подобного разделения стало создание минимум трёх групп потребителей, чего в большинстве случаев вполне достаточно для подавляющего большинства квартир. В первую группу объединяют обычно все силовые приборы и устройства, потребляющие максимум энергии, во вторую входят все розетки в квартире и, наконец, в третью – все осветительные приборы и устройства. Количество групп может быть и большим, обычно за счёт сознания нескольких розеточных групп (отдельно ванная, отдельно кухня, например), но это уже зависит от каждого конкретного случая.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Как читать однолинейную диаграмму | Энергетические решения

Однолинейная схема, также называемая однолинейной схемой, обычно представляет собой одностраничный документ, представляющий инфраструктуру распределения электроэнергии на предприятии.

Для шины (или кабеля) будет показана одна линия, представляющая все три фазы. На нем также будут символы, обозначающие выключатели, счетчики, реле и любые другие элементы управления, которые могут у вас быть. Он также может включать защитные функции ANSI, существующие в вашем оборудовании.

Много раз, прежде чем вы начнете работать со своим оборудованием, вам необходимо свериться с однолинейной схемой, чтобы убедиться, что вы отключаете правильный выключатель, расположенный выше по потоку. Но что, если вы не совсем понимаете, как читать однолинейную диаграмму? На странице несколько строк и множество символов. Обычно должна быть легенда, которая поможет вам разобраться в схеме, но она не всегда предоставляется. Этот документ поможет вам в некоторой путанице и даст вам уверенность в том, что вы правильно читаете свою однострочную диаграмму.

Как упоминалось выше, в верхнем или нижнем углу обычно есть легенда, которая похожа на легенду карты. Он расскажет вам, что означает каждый символ, используя общепринятые символы. Образец приведен ниже. В нем будут реле, счетчики, выключатели, трансформатор и любые другие типы устройств, которые вы обычно можете найти в одной линии.

После того, как вы нашли легенду и ознакомились с ней, вы можете начинать читать свою единственную строчку.Одна строка обычно начинается вверху страницы и спускается вниз. Он начнется с сети или другого источника питания и его отключающего устройства. Затем он потечет вниз к распределительному оборудованию, такому как распределительный щит или MCC, и, наконец, он закончится нагрузками, такими как двигатель или щит. Одна линия может иметь разные напряжения, представленные на странице, и должны быть показаны трансформаторы, чтобы помочь вам определить, когда вы переключаетесь с одного напряжения на другое.

В нашем примере ниже вы можете видеть, что утилита питает нашу одну линию, представленную прерывателем.Затем он поступает в трансформатор и в главный выключатель объекта, в нашем случае MVSWGR, распределительное устройство среднего напряжения. Затем это главное распределительное устройство распределяет мощность по различным частям установки. Вы можете видеть с левой стороны трансформатор, который затем питает SWGR1. В нашем примере SWGR1 обычно составляет 480 В. MVSWGR также питает MCC среднего напряжения с присоединенными двигателями. Если мы продолжим движение вниз по левой стороне, мы увидим, что SWGR1 питает два элемента, MCC и MSB 2. К MCC подключены двигатели, а к MSB 2 есть несколько прерывателей распределения, которые будут продолжать питать меньшие нагрузки.

Давайте посмотрим на приведенный выше пример. Мы хотим работать с MSB 2, поэтому нам нужно определить, где MSB 2 находится на одной линии, какое восходящее оборудование передает MSB 2 и какое отключение нам нужно, чтобы заблокировать тег, чтобы мы могли безопасно работать с MSB 2 Для этого нам сначала нужно определить, где находится MSB 2 на однолинейной диаграмме. Затем нам нужно проследить линию от MSB 2 вверх по течению, чтобы увидеть, что подает MSB 2. Помните, что линии представляют собой кабели или шину в реальной жизни.

Начинаем с верхней части диаграммы и следуем за оборудованием вниз.Мы видим, что мощность перетекает от Utility к XFMR 1, MVSWGR, XFMR 2, вниз к SWGR 1 и, наконец, к MSB 2. Итак, чтобы иметь возможность работать с MSB 2, нам нужно заблокировать выключатель в SWGR 1, который питает MSB 2. Это позволит нам гарантировать, что MSB 2 фактически обесточен, что позволит нам безопасно работать на MSB 2.

Каждая единица электрораспределительного оборудования, которую вы покупаете, должна иметь однолинейную схему.

У вас также должна быть одна общая строка вашего сайта, которая показывает каждую единицу оборудования.Важно обновлять эти строки по мере добавления нового снаряжения, удаления снаряжения или внесения изменений. Однолинейные диаграммы — это самый простой способ определить, как и откуда подается оборудование. С обновленной одной строкой вы можете убедиться, что вы безопасно отсоединяете шестерню, прежде чем приступить к работе с ней.

Просмотрите однострочную информацию о вашем оборудовании и убедитесь, что они точны и актуальны. Попробуйте прочитать однострочную информацию, которая, как вы знаете, является точной, и посмотрите, сможете ли вы правильно идентифицировать часть оборудования и какие типы отключений оно включает, а также то, что оно питает.

Нужна помощь?

Если вам понадобится помощь, мы готовы помочь. Не стесняйтесь обращаться к нам в любое время, заполнив форму ниже.

Однолинейная электрическая схема

— Часть вторая ~ Электрические ноу-хау

В предыдущем разделе «Однолинейная электрическая схема — Часть первая » я перечислил типы электрических схем, с которыми может работать любой инженер-электрик. Это были следующие типы:

1. Блок-схемы
Принципиальные схемы
3. Графические изображения
4. Электрические схемы
5. Однолинейные схемы
6. Схемы прочие

Сегодня я продолжу объяснение других типов электрических схем следующим образом.

5- Однолинейная схема

Однолинейная схема — это принципиальная схема, на которой «однолинейная» показана для представления трех фаз трехфазной системы питания. Правильно нарисованная однолинейная диаграмма не только показывает номинальные характеристики и размер электрического оборудования и проводников, но и показывает электрически правильное распределение мощности относительно тока, протекающего от источника питания к находящимся ниже по потоку нагрузкам или щитам.

Важность однолинейных диаграмм:

• Используется для анализа электрической системы здания,

• Персонал по обслуживанию зданий и электрики полагаются на однолинейные схемы, чтобы показать им путь в электрической системе,

• Неточность в этой документации и невозможность обновления однолинейных схем на регулярной основе, поскольку электрические системы неизменно растут с течением времени, часто приводит к увеличению времени простоя при возникновении сбоев системы,

• Руководители предприятия могут использовать информацию, содержащуюся в однолинейных схемах, для значительного повышения эффективности сервисных операций,

• Однолинейная схема предлагает несколько преимуществ для объекта, который она очерчивает, в частности: определение возможных проблемных мест, повышенное соответствие требованиям безопасности и повышенную безопасность персонала.

Построение

Однолинейных схем:

• Однолинейная схема — это упрощенное обозначение для представления трехфазной системы питания; Вместо того, чтобы представлять каждую из трех фаз отдельной линией или выводом, представлен только один провод.

• Электрические элементы, такие как автоматические выключатели, трансформаторы, конденсаторы, шины и проводники, показаны стандартными схематическими обозначениями.

• Элементы на схеме не отражают физический размер или расположение электрического оборудования.

• На однолинейных схемах питания компоненты обычно располагаются в порядке убывания уровней напряжения. Самый высокий компонент напряжения показан в правом верхнем углу рисунка. Чтобы узнать, как питание подается на компонент, начните с компонента и проследите поток мощности в обратном направлении по чертежу. Этот метод будет наиболее полезен при выборе правильного автоматического выключателя для изоляции компонента для обслуживания.

• Однолинейную диаграмму можно читать сверху вниз или слева направо от диаграммы.

На однолинейной схеме представлена ​​следующая информация:

• Обозначения типов и номиналы устройств изготовителей.

• Передаточные числа трансформаторов тока и мощности, ответвления для использования в многоступенчатых трансформаторах и соединения двухступенчатых трансформаторов.

• Номинальные параметры соединения обмоток силового трансформатора звезда и треугольник

• Параметры автоматического выключателя в вольтах и ​​амперах.

• Отключающая способность, тип и количество отключающих катушек на автоматических выключателях.

• Номиналы переключателей и предохранителей в вольтах и ​​амперах.

• Размеры, тип и количество входящих и исходящих кабелей.

• Напряжение, фаза и частота входящих и исходящих цепей. Доступные токи короткого замыкания и заземления в системе энергокомпании, а также тип используемого заземления.

• Точки учета и вид учета.

• Величина нагрузки на все кормушки.

Разработайте однолинейную схему (согласно IEEE и ANSI)

чтобы быть знакомым с методом однострочной разработки по ANSI и IEEE, вы должны знать следующие элементы:

A — Сокращения, используемые для основных счетчиков:

Рис. (1): Сокращения, используемые для основных счетчиков

Аббревиатуры, используемые для основных счетчиков, инструментов и других устройств (не включая реле, перечисленные на рис.2) перечислены в рис.1 выше.

B — Стандартные функциональные номера устройств ANSI

Рис. (2): Стандартные функциональные номера устройств ANSI

• Каждое устройство в автоматическом коммутационном оборудовании имеет номер функции устройства (см. Рис. 2 ), который помещается рядом с символом устройства или внутри него на всех схемах подключения и компоновочных чертежах, так что его функции и действия могут быть легко идентифицированы. .

• Эти числа основаны на системе, принятой в качестве стандарта для автоматических распределительных устройств Американским национальным институтом стандартов (ANSI C37.2).

Для создания однолинейной диаграммы используются три этапа (согласно IEEE и ANSI) :

1. Предварительная однолинейная схема,
2. Частично развернутая диаграмма,
3. Развернутая диаграмма.

1- Предварительная однолинейная схема

Рис. (3): Предварительная однолинейная диаграмма

на предварительной однолинейной схеме (пример на рис.3 ) проектировщик должен показать следующее:

• Напряжение системы и номинальные параметры основных компонентов.

• Основные длины, размеры и конструкция кабелей среднего напряжения. (Не показано в примере.) Приблизительное количество и номинальные характеристики всех двигателей.

• Доступная способность системы питания к короткому замыканию в симметричном МВА (плюс отношение X / R) или на единицу R + jX (на заданной основе).

Используя данные однолинейной схемы, разработчик выполнит некоторые расчеты короткого замыкания следующим образом:

• Сравните рассчитанную нагрузку асимметричного тока «первого цикла» (мгновенную) с возможностью включения и выключения автоматического выключателя.

• Сравните расчетную нагрузку от 1-1 / 2 до 4-тактного (отключающего) тока с возможностью симметричного отключения автоматического выключателя. (в соответствии с ANSI C37.010: Руководство по применению высоковольтных автоматических выключателей переменного тока, рассчитанных на основе симметричного тока).

• Определите применимые номиналы автоматического выключателя.

• Сравните предел нагрева при коротком замыкании кабеля фидера с максимально доступным временем тока короткого замыкания Kt, умноженным на Ko.(См. IEEE 242-1975: Рекомендуемая практика IEEE для защиты и координации промышленных и коммерческих энергосистем).

Примечание: расчеты, выполненные в соответствии со ссылкой на (ANSI C37.010: Руководство по применению высоковольтных автоматических выключателей переменного тока, рассчитанных на основе симметричного тока), определяют только номинальные параметры выключателей среднего и высокого напряжения.

• Выполните исследования короткого замыкания для определения рабочих токов реле в соответствии с процедурами, изложенными в IEEE 357-1973: IEEE Guide for Protective Relaying Interconnect Utility-Consumer).

• Для всех, кроме силовых автоматических выключателей, обратитесь к соответствующему стандарту ANSI для процедуры расчета короткого замыкания.

2- Частично развернутая однолинейная схема

Рис. (4): частично развернутая однолинейная диаграмма

На примере системы, показанной на рис. 3, частично развернутая однолинейная диаграмма показана на рис.4.

На частично развернутой однолинейной схеме

проектировщик должен:

• Покажите результаты выполненных расчетов короткого замыкания, используя предварительную однолинейную схему и выбранные номиналы автоматического выключателя.

• Показать номиналы, выбранные для внешних устройств, таких как заземляющие резисторы, силовые трансформаторы управления, с учетом типа контрольно-измерительной аппаратуры защитной релейной защиты и требуемых измерений.

• Выберите приблизительные коэффициенты трансформатора тока (ТТ) с учетом максимальной мощности трансформатора, номинальных характеристик двигателя и допустимой нагрузки задействованных цепей.

• Найдите трансформаторы тока и трансформаторы напряжения с учетом типа оборудования для релейной защиты и требуемых измерений.

3- развернутая однолинейная схема

Рис. (5): развернутая однолинейная диаграмма

Разработанная однолинейная схема (для примера системы на рис.3) показано на рис.5.

Помимо информации, представленной на частично разработанной однолинейной схеме, Дизайнер должен:

• Показать все реле, приборы и измерения.

• Выбрать реле, КИПиА и измерения.

• Подтвердите выбор номиналов и характеристик реле, выполнив полное исследование короткого замыкания и координации системы. В соответствии со следующими стандартами IEEE:

1. 141-1969: Распределение электроэнергии для промышленных предприятий.
2. 142-1972: Рекомендуемая практика IEEE для заземления промышленных и коммерческих энергосистем.
3. 241-1974: Рекомендуемая практика IEEE для электроэнергетических систем в коммерческих зданиях.
4. 242-1975: Рекомендуемая практика IEEE для защиты и координации промышленных и коммерческих энергосистем.

• Включите в исследование проверку всех цепей на соответствие применимым местным и национальным нормам.

• Убедитесь, что все проводники цепи подключены в пределах предела нагрева при коротком замыкании.(Согласно IEEE 242-1975: Рекомендуемая практика IEEE для защиты и координации промышленных и коммерческих энергосистем.)

В следующей теме я объясню другие типы электрических схем и символы электрических схем . Итак, продолжайте следить.

Категория: Однолинейные схемы распределительных щитов

Медиа в категории «Однолинейные схемы распределительных щитов»

Следующие 37 файлов находятся в текущей категории.

• Схема подключения блока предохранителей 3x80A.JPG 5280 × 1000; 610 КБ

• Abonendikilp.JPG 3180 × 1550; 830 КБ

• Большой блок предохранителей со схемой подключения.JPG 2400 × 1400; 515 КБ

• Пример электрической схемы американского блока предохранителей.JPG 3790 × 1330; 437 КБ

• Пример однолинейной схемы подключения блока предохранителей.JPG 1570 × 1300; 249 КБ

• Пример TN-C-S wiki ET.JPG 1930 × 1610; 330 КБ

• Блок предохранителей в котельной.JPG 2730 × 1120; 311 КБ

• Gonsiori 3 — схема подключения блока предохранителей.JPG 2060 × 1450; 289 КБ

• Juhtmestiku uuendamine korteris.JPG 2102 × 1450; 321 КБ

• Килби ским коос näidega.JPG 2300 × 1165; 619 КБ

• Kolde puiestee 100-17 полная установка.JPG 2810 × 1810; 950 КБ

• Главная панель ET.JPG 1,670 × 1,690; 215 КБ

• Главная панель RU.JPG 1450 × 1420; 138 КБ

• Однолинейная схема блока предохранителей.JPG 1900 × 999; 383 КБ

• Paekaare 24 — электрическая схема квартирного блока предохранителей.JPG 2000 × 1030; 225 КБ

• Paekaare 24-30 rewiring.JPG 2715 × 1940; 739 КБ

• Электрическая схема Plasti 16.JPG 2205 × 950; 291 КБ

• Блок предохранителей ресторана (3x50A).JPG 2240 × 995; 261 КБ

• Блок предохранителей однофазный в хрущевке.JPG 2000 × 1000; 210 КБ

• Однолинейная диаграмма советских времен.jpg 3264 × 2448; 2,23 МБ

• Шаблон блока предохранителей.JPG 1500 × 1190; 132 КБ

• Tuki 14 — схема подключения главной панели.JPG 3460 × 1070; 466 КБ

• Тууслари 4 — главная панель.JPG 2830 × 980; 341 КБ

• Tööstuse 89 — блок предохранителей.JPG 1280 × 1700; 336 КБ

• Электросхема блока предохранителей 2-р ap.JPG 2100 × 980; 222 КБ

• Электрическая схема распределительного щита для устройств переменного и постоянного тока.JPG 3250 × 2260; 482 КБ

• Электросхема распределительного щита новостройки.JPG 4300 × 970; 559 КБ

• Схема подключения энергосберегающей панели уличного освещения.JPG 2095 × 1455; 215 КБ

• Схема подключения блока предохранителей (Punane 39).JPG 2100 × 1280; 277 КБ

• Схема подключения блока предохранителей для чайников.JPG 2300 × 960; 448 КБ

• Схема подключения блока предохранителей в сауне.JPG 2,900 × 1,125; 324 КБ

• Схема подключения блока предохранителей на 3-х этажной стоянке.JPG 4600 × 1300; 332 Кб

• Схема подключения блока предохранителей.JPG 3500 × 970; 391 КБ

• Схема подключения главного щита на даче.JPG 2890 × 1000; 381 КБ

• Схема подключения главного щита на насосной станции.jpg 2200 × 960; 291 КБ

• Ümera 12 — работа над ошибками.JPG 740 × 920; 130 КБ

• Шкаф 093034.jpg 3264 × 2448; 1,79 МБ


Однолинейная схема энергосистемы — определение и ее значение

Определение: Однолинейная схема — это представление энергосистемы с использованием простого символа для каждого компонента.Однолинейная схема энергосистемы — это сеть, которая показывает основные соединения и расположение компонентов системы вместе с их данными (такими как выходная мощность, напряжение, сопротивление и реактивное сопротивление и т. Д.).

Нет необходимости показывать все компоненты системы на одной линейной схеме, например, автоматический выключатель не нужно показывать в исследовании потока нагрузки, но он является обязательным для исследования защиты. На однолинейной схеме компоненты системы обычно изображаются в виде их символов.Соединения генератора и трансформатора, заземление звезды, треугольника и нейтрали обозначаются символами, нанесенными сбоку от изображения этих элементов.

Автоматические выключатели представлены прямоугольными блоками. На рисунке ниже представлена ​​однолинейная схема типичной блочной системы. Нарисовать линейную диаграмму нескольких компонентов сложно. Поэтому для упрощения диаграмма импеданса используется для представления компонентов энергосистемы.

Диаграмма импеданса энергосистемы

На диаграмме импеданса каждый компонент представлен своей эквивалентной схемой, например.g., синхронный генератор на генерирующей станции — источник напряжения, включенный последовательно с сопротивлением и реактивным сопротивлением, трансформатор — номинальной-схемой замещения. Предполагается, что нагрузка является пассивной и представлена ​​последовательным резистивным и индуктивным сопротивлением. Полное сопротивление заземления нейтрали не отображается на диаграмме, поскольку предполагается сбалансированное состояние.

Схема, показанная ниже, представляет собой сбалансированную 3-фазную схему. Ее также называют диаграммой прямой последовательности.Также используются три отдельные диаграммы для представления сетей прямой, обратной и нулевой последовательности. Три отдельные диаграммы импеданса используются в коротком замыкании для исследования несимметричного повреждения.

Диаграмму импеданса можно дополнительно упростить, сделав определенные допущения, и свести к упрощенному реактивному сопротивлению. Диаграмма реактивного сопротивления построена без учета эффективного сопротивления якоря генератора, сопротивления обмотки трансформатора, сопротивления линии зарядки линии передачи и цепи намагничивания трансформаторов.Диаграмма реактивного сопротивления энергосистемы представлена ​​ниже.

Диаграмма реактивного сопротивления

для энергосистемы

Диаграмма реактивного сопротивления дает точный результат для многих исследований энергосистем, таких как исследования короткого замыкания и т. Д. Сопротивление обмотки, включая сопротивление линии, довольно мало по сравнению с реактивным сопротивлением утечки и шунтирующим трактом, который включает зарядку линии и намагничивание трансформатора. цепь обеспечивает очень высокий параллельный импеданс при КЗ.

Считается, что если сопротивление меньше одной трети реактивного сопротивления, и сопротивление игнорируется, то вносимая ошибка будет не более 5%.Если сопротивление и реактивное сопротивление не учитываются, могут возникать ошибки до 12%. Ошибки означают, что их расчет дает более высокое значение, чем фактическое значение.

Однолинейная схема системы электроснабжения

— объяснение и преимущества соединения генерирующих станций

Электроэнергия вырабатывается на генерирующих станциях и по передающей сети передается потребителям. Между генерирующими станциями и распределительными станциями используются три различных уровня напряжения (уровень напряжения передачи, дополнительной передачи и распределения).

Высокое напряжение требуется для передачи на большие расстояния, а низкое напряжение требуется для электроснабжения. Уровень напряжения продолжает снижаться от системы передачи к системе распределения. Электроэнергия вырабатывается трехфазным синхронным генератором (генераторами переменного тока), как показано на рисунке ниже. Напряжение генерации обычно составляет 11 кВ и 33 кВ.

Это напряжение слишком низкое для передачи на большие расстояния. Следовательно, оно повышается до 132, 220, 400 кВ или более с помощью повышающих трансформаторов.При этом напряжении электрическая энергия передается на основную подстанцию, где энергия поступает от нескольких подстанций.

Напряжение на этих подстанциях понижается до 66 кВ и подается в подсистему передачи для дальнейшей передачи на распределительные подстанции. Эти подстанции расположены в районе центров нагрузки.

Напряжение дополнительно снижено до 33 кВ и 11 кВ. Крупные промышленные потребители получают питание на уровне первичного распределения 33 кВ, в то время как более мелкие промышленные потребители получают напряжение 11 кВ.

Напряжение дополнительно понижается распределительным трансформатором, расположенным в жилом и коммерческом районе, где оно подается этим потребителям на вторичном уровне распределения трехфазного напряжения 400 В и однофазного 230 В.

Преимущество объединения генерирующих станций

Энергосистема состоит из двух или более генерирующих станций, соединенных соединительными линиями. Объединение генерирующих станций имеет следующие важные преимущества.

1. Позволяет экономично взаимно передавать энергию из зоны избытка в зону дефицита.
2. Меньшая общая установленная мощность для удовлетворения пикового спроса.
3. Требуется меньшая резервная генерирующая мощность.
4. Это позволяет в любое время производить энергию на самой эффективной и дешевой станции.
5. Это снижает капитальные затраты, эксплуатационные расходы и стоимость произведенной энергии.
6. Если произошла серьезная поломка блока генерирующей системы во взаимосвязанной системе, то перебоев в электроснабжении нет.

Соединение обеспечивает оптимальное использование энергоресурсов и большую надежность электроснабжения.Это обеспечивает общую экономичность производства за счет оптимального использования экономичной электростанции большой мощности. Взаимосвязь между сетью осуществляется либо посредством линий HVAC (высокого напряжения переменного тока), либо через линии HVDC (высокого напряжения постоянного тока).

Однолинейная схема

— Перевод на французском языке — Примеры на английском языке

Ces examples peuvent contenir des mots vulgaires liés à votre recherche

Примеры peuvent contenir des mots familiers liés à votre recherche

На однолинейной схеме цветовое кодирование позволяет немедленно обнаруживать аномалии и несоответствующие элементы, чтобы изменить их.

Dans le schéma unifilaire , un code couleur permet imédiatement de repérer les anomalies et les éléments nonconformes для модификатора.

Положения Указа от 10 октября 2000 г. требуют, чтобы руководитель предприятия предоставлял аудитору однолинейную схему завода и отчет о расчетах.

Les dispositions de l’arrêté du 10 octobre 2000, навязывают qu’un ответственный d’établissement doit mettre à la disposition du vérificateur le schéma unifilaire des installation et les notes de Calcul.

Как быстро просмотреть однолинейную схему и характеристики пути ?

Прокомментируйте, как получить быстрый результат schéma unifilaire et les caractéristiques d’un chemin?

Второй модуль обеспечивает интуитивно понятное создание схемы электрических цепей, компоновки панели и однолинейной схемы , а также соответствие установки нормам.

Модуль deuxième, позволяющий реализовать интуитивно понятную электрическую имплантацию, таблицу и , унифицированную схему , обеспечивает соответствие дополнительных норм установки.

В будущем отдельные, полностью задокументированные стандартные компоненты должны иметь возможность автоматически составляться из списка для машины, желаемой заказчиком, в виде общего проекта установки на однолинейной схеме .

Стандартные архивы различных составных частей включают автоматизацию единого списка и сборок на схеме глобальной установки (представление единой линии) для создания машины, созданной для клиента.

Советчик не исключен

Plus по результатам

Однолинейные схемы для всех цепей, связанных с электростанциями / подстанциями.

Diagrammes de tous les circuit associés aux centrales / postes électriques.

однолинейные схемы для электрических систем, КИПиА

Однолинейные диаграммы . Предоставьте однолинейных схем , показывающих сети, связанные со всеми цепями, находящимися на общей полосе отвода.

С эргономической точки зрения можно легко перемещаться между компонентами, поскольку однолинейная диаграмма заполняет экран.

D’un point de vue ergonomique, on peut naviguer très facilement entre les composants vu que tout le schéma unifilaire est à l’écran ».

Процесс Чтобы сделать это автоматически, можно использовать однолинейных диаграмм .

P60 Agile предлагает комплексное управление распределительным устройством, которому способствует динамический однолинейный дисплей с диаграммой , переключение ВКЛ / ВЫКЛ с помощью функциональных клавиш и программируемые блокировки ячеек и между ячейками.

Le P60 Agile предлагает полный контроль над оборудованием, поддерживает динамическую динамику по унифицированной схеме , Марш / Область касается функций, программируемых и взаимозависимых устройств.

Работая на основе однолинейной схемы , пользователь настраивает различные функции и определяет информационные потоки.

В части unifilaire , l’utilisateur configure les différentes fonctionnalités и définit les flux d’informations.

Они могут быть в форме описаний повествовательного типа, сопровождаемых схемами, однолинейными диаграммами, и другими вспомогательными данными.

Il peut s’agir de descriptions affagnées de schémas de principe, de schémas unifilaires et autres données à l’appui.

Преимущества Однолинейные схемы и общие синоптические схемы, которые можно использовать в формате AutoCAD. Возможность рассчитать установку без предварительного выбора ссылки на оборудование.

Les avantages Les Schémas unifilaires tableaux et schéma synoptique, используемый в формате AutoCAD Возможна установка вычислителя без выбора вспомогательного материала.

Для листа, редактируемого с помощью диспетчера коннекторов, атрибуту предпочтительного типа формы присваивается значение « Однолинейная диаграмма ».

Налейте фолио, созданное в редакции, в помощнике по работе с подключениями, с атрибутами Type de form préférée est affacté avec la valeur « Schéma unifilaire ».

Кроме того, пользователь мог спроектировать однолинейную схему «как построено», отмечая даже размеры кабеля: сечение кабеля и длину кабеля.

En outre, l’utilisateur peut concvoir le synoptique de câblage «com il est construit», en notant même les sizes des section de câbles et les longueurs de câbles.

НОВЫЙ СПОСОБ ПРОЕКТИРОВАНИЯ С ПОМОЩЬЮ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ Elecworks представляет новый способ разработки проекта с помощью инновационного приложения: «Схема подключения » или «Однолинейная схема ».

Une nouvelle façon de concept avec le synoptique de câblageelecworks представляет собой новый дизайн концепции проекта à l’aide d’une application Innovante le «synoptique de câblage».

Если для материала в каталоге был установлен атрибут «Структура блокировки», то для экземпляра этого материала нельзя было создать дополнительную клемму типа « Single Line : Block Diagram ».

Для материала, атрибута «Verrouiller la structure» и даного в каталоге, для экземпляра материала, предоставленного вспомогательного материала типа « Ligne simple : Diagramme de blocs» нет на сайте créée.

однолинейная схема станции

Создает однострочную, или многострочную систему, диаграмм, электрических чертежей для проектов автоматизации на разных языках — Программирование, электронные схемы, , диаграммы, и другие.

Crée une ligne simple or diagrammes système multi-lignes schemas electriques pour des projets d’automatisation dans différentes langues programming, схем электронных схем и т.д. .
