Проводка интернета в квартире: как провести кабель и развести по дому своими руками, схема разводки витой пары

Как правильно проложить интернет-кабель в квартире: советы как развести интернет-кабель

Современный дом трудно представить без возможности интернет-доступа.

Не только смартфоны и планшеты, но и современные телевизоры, медиа-плееры и другие домашние устройства обретают дополнительные возможности при подключении к интернету. Да и проверить с помощью камер, что происходит с домом, пока мы в отъезде, бывает весьма полезно. Остается лишь правильно организовать это подключение.

Если в вашем доме довольно много оборудования, которое использует IP (Internet Protocol), установлена аудио и видео мультирум-система, система автоматики, видеонаблюдение и т.д., хорошо бы подумать о хорошей компьютерной сети с надежным интернет-доступом. Это сеть уровня enterprise grade network, то есть, корпоративного. Она может быть ориентирована на меньшее число подключений, чем в офисе, но сделана должна быть на компонентах подобного же класса.

Palmerston Design Consultants

Почему роутер «все-в-одном»— это не всегда хорошо
Никакие домашние «роутеры все-в-одном» в таких условиях работать не смогут. Им просто не хватит производительности и надежности. Не очень приятно, когда при загрузке какого-нибудь большого файла из интернета весь канал передачи данных оказывается занят, а для онлайн-видео или звонка по Skype не хватает пропускной способности. Роутер класса SMB (Small Medium Business) позволит назначить разным типам данных разный приоритет и ограничить возможности требовательных к пропускной полосе задач.

Прелести 3G/4G за городом
Если в городе чаще всего подключение происходит по кабелю (медному или оптоволоконному), в загородном коттедже такого кабеля поблизости может не оказаться. В этом случае хорошей заменой может быть интернет-доступ, обеспечиваемый сотовыми операторами. Но обеспечить устойчивый и быстрый интернет через 3G/4G USB-модем вряд ли получится. И хорошую скорость на встроенную в такой модем антенну получить сложно, и уровня сигнала часто недостаточно.

Выходом может быть внешняя панельная многопоточная антенна MIMO, направленная на наименее загруженную станцию сотовой связи. Подключают такую антенну либо на разъемы для внешней антенны того же модема, либо (и это намного надежнее) — на специальный роутер. Подходящая внешняя антенна к такому 4G-роутеру идет в комплекте, а ПО (программное обеспечение) позволяет точно сориентировать антенну по уровню сигнала и получаемой скорости интернет-канала.

Руслан Кирничанский

Про «быстрый интернет» нужно думать до начала капремонта

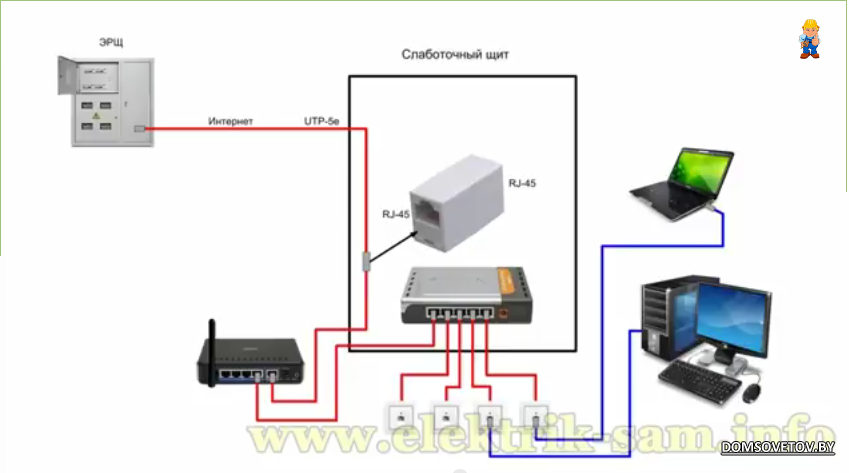

Если интернет-канал вы тем или иным образом получили, дальше его надо «раздать» всем устройствам. Делается это посредством локальной сети LAN. Фундаментом такой сети будет правильно сделанная кабельная система. То есть, система, в которой предусмотрены все виды кабелей, которые потребуются для работы оборудования.

Кабели должны быть проложены точно в запланированных местах. Это очевидное, на первый взгляд, обстоятельство не так просто реализовать. Особенно, если в целях экономии заказчик пытается использовать дешевую рабочую силу, которая вместе с электрическим кабелями заодно недорого проложит слаботочку. Проблемы такой прокладки нередко выясняются на этапе запуска системы, когда весь ремонт уже сделан, и что-то поменять в кабельной системе бывает очень сложно.

Phil Kean Designs

«Но кому нужны кабели? Сейчас же все беспроводное!»
Именно так реагирует будущий заказчик. Да, почти любой вид сигнала при сильном желании можно передать беспроводным способом. Вот только ни один уважающий себя инсталлятор не возьмется гарантировать работоспособность такого решения во всех случаях жизни — радиоэфир на всех один, и одно неисправное устройство (например, дешевая камера видеонаблюдения) может помешать работе множества беспроводных систем. Поэтому везде, где можно положить кабель, лучше это сделать.

Но в дополнение все равно стоит построить Wi-Fi сеть с хорошим «запасом прочности». Такую, которая умеет анализировать существующие радиопомехи и выбирать наименее зашумленный диапазон.

Александр Сахаров | Electronhouse

Оцените качество сигнала и сделайте вывод
На схеме приведены уровни сигнала, измеренные в жилом помещении. Там, где уровень обозначен зелеными и желтыми цветами, устойчиво буду работать все устройства. В оранжевой зоне стоит рассчитывать только на удовлетворительную работу ноутбуков с их качественными большими WiFi-антеннами.

Смартфоны и планшеты из-за меньших габаритов и необходимости экономить энергию батарей в этой зоне вряд ли смогут установить надежное соединение.

А в красной зоне, скорее всего, не будет хорошо работать ни одно устройство. Иными словами, на это помещение одной Wi-Fi точки доступа будет недостаточно. Нужна еще одна, которую нужно разместить в правом крыле дома.

Александр Сахаров | Electronhouse

А на этой схеме можно видеть состояние радиоэфира в квартире типичной многоэтажки. То, что находится внизу слева, — диапазон 2,4 ГГц. Он полностью «забит» чужими точками доступа. Нет ни одного свободного канала. Если вы захотите работать в этом же диапазоне, вашей точке доступа надо будет «перекричать» чужие Wi-Fi точки. Понятно, что это не добавит скорости и надежности соединения ни им, ни вам.

В нижней правой части схемы отражен второй диапазон, на котором может работать WiFi, — 5 ГГц. Там есть только два сигнала от ваших тестовых точек. Никакие другие сигналы мы там не обнаружили. Это не значит, что в этом диапазоне больше никого нет, но 5 ГГц хуже проходит через стены, и чужих точек доступа вы просто не услышите. Кажется, вот оно — решение! Но ваш сигнал в этом диапазоне тоже будет хуже проходить через стены.

Ксения Чупина

Совет: Нужно либо ставить очень много точек доступа, либо использовать «умные» Wi-Fi точки. Такие, которые определяют, с какой стороны к ним пытается подключиться клиентское устройство, и формируют направленный сигнал (радиолуч) в его сторону. Со стороны клиентского устройства это выглядит так: был уровень сигнала первого-второго сегмента из пяти, прошла пара секунд, и уровень стал соответствовать четырем или пяти сегментам. Точка настроилась на клиента, не мешая при этом никому вокруг.

Такие «умные» точки доступа выпускаются многими производителями. Но у них есть один недостаток — они значительно дороже обычных домашних точек доступа.

Phoenix Audio Video

Что такое «бесшовная сеть» и зачем нужен контроллер Wi-Fi
Если вы решили установить несколько таких точек доступа, имеет смысл настроить бесшовную Wi-Fi сеть. Просто поставив пять точек доступа, вы получите пять разных Wi-Fi сетей. Если начать двигаться по дому с планшетом или смартфоном, ему надо будет переключаться между этими сетями, результатом чего часто бывают временные разрывы соединения.

Чтобы все точки работали как единая система, потребуется устройство, которое сможет их объединить. Называется оно контроллером Wi-Fi сети и может быть как отдельным устройством, так и функцией одной из «умных» точек доступа. При правильной настройке такой системы с контроллером все точки доступа будут восприниматься клиентскими устройствами как единая WiFi-сеть, покрывающая весть дом и окрестности.

Александр Сахаров | Electronhouse

Когда беспроводной репитер — выход
Существует еще один способ организации интернет-доступа — установка беспроводного репитера. В этом случае точка доступа по радиоканалу принимает сигнал от клиента, а потом опять по радиоканалу передает его другой точке доступа.

Это бывает нужно, если в какое-то место очень сложно или дорого провести кабель для передачи данных, а интернет-доступ, все-таки, нужен. У такого способа все хорошо, кроме скорости передачи. Точке-репитеру надо сначала принять порцию данных от клиента, остановить прием, передать порцию данных следующей точке, принять ответ и только потом принять следующую порцию данных от клиента. Суммарная скорость падает минимум на 50%. Но иногда лучше так, чем вообще никак.

Вывод из всего этого можно сделать один: планируйте и реализуйте домашнюю компьютерную систему правильно, с учетом возможностей существующих технологий. Только так вы получите надежно работающую систему интернет-доступа для себя и всех своих устройств.

Phoenix Audio Video

Спонсируемые

Tischler & Schreiner | Dahlem

Спонсируемые

Düsseldorf | Individuelle Lösungen für jedes Einrichtungsprojekt!

Как запустить Ethernet в вашей квартире

Итак, когда я ищу потенциальные квартиры для переезда этим летом, я обнаружил, что ни в одной квартире, которую я вижу, нет портов Ethernet в стенах.

Это не так уж удивительно, но как человек, который любит, чтобы большинство (если не все) его устройств были подключены к проводному интернету, я хотел бы знать, есть ли альтернативный метод, кроме того, что мой арендодатель заходит ко мне сносить стены, чтобы провести через них провода.

Оказывается, мне повезло. На самом деле, у меня и многих других арендаторов есть 2 варианта подключения наших устройств.

Вариант 1 заключается в том, чтобы просто проложить более длинные кабели по полу вашей квартиры, но сделать это так, чтобы они не выглядели как запутанный беспорядок.

Вариант 2 предполагает использование адаптеров MoCA для получения тех же скоростей, что и у Ethernet, не слишком беспокоясь о прокладке кабелей.

Давайте подробно рассмотрим эти 2 варианта, а также некоторые возможные вопросы, которые могут возникнуть в связи с ними.

Эта концепция довольно проста.

Вы просто получаете один или несколько действительно длинных Ethernet-кабелей и прокладываете их от маршрутизатора к любому устройству, которое вы хотите подключить. Вы получаете скорости Ethernet по всей своей квартире, и это буквально «подключи и работай».

На первый взгляд это может показаться невероятно простым, но потенциально запутанным решением ваших сетевых проблем. И это, безусловно, может быть так, если вы будете делать все это волей-неволей.

Как сделать это правильно

Приступая к этому, вероятно, лучше всего иметь хорошее представление о том, чем вы хотите быть при проводном подключении к вашей сети.

Таким образом, вы можете иметь что-то вроде мысленной карты того, где находятся ваши устройства по отношению к тому, где находится ваш маршрутизатор.

Далее вам необходимо измерить расстояние, на котором эти устройства находятся от вашего маршрутизатора. Я бы порекомендовал сделать это с помощью гибкой рулетки, которой можно обернуть предметы, например стены, по мере перехода от одной точки к другой.

Думайте о рулетке как о кабеле Ethernet, когда вы делаете это, чтобы лучше понять, где вы хотите, чтобы кабель был максимально скрытым и аккуратным.

Это делается для того, чтобы, например, от вашего роутера к компьютеру не было просто прямой линии на полу.

Конечно, могут быть места, где вам придется прокладывать кабель просто по полу на открытом воздухе, но мы рассмотрим решения для этого, когда будем говорить об управлении кабелями.

После того, как вы измерили длину, очевидным следующим шагом будет покупка кабеля, наиболее близкого к этой длине.

Вот о чем следует помнить: я бы рекомендовал покупать кабель, который на выше вашей измеренной длины.

Вам, вероятно, придется это сделать в любом случае, так как длина кабеля Ethernet не зависит от ваших измерений. Однако, если действительно близко к , просто купите ближайшую длину над ней.

Это даст вашим кабелям дополнительную слабину, поэтому вам не придется беспокоиться о том, что они окажутся слишком короткими, когда вы начнете управление кабелями.

Прежде чем мы перейдем к управлению кабелями, следует отметить еще одну вещь: поскольку интернет-сигнал имеет тенденцию к ухудшению с увеличением расстояния, я обнаружил, что предел длины кабелей Ethernet составляет около 300 футов. Это, скорее всего, не будет проблемой, если вы похожи на меня, и либо будете, либо уже находитесь в меньшей квартире.

Управление кабелями

Когда у вас есть кабели нужной длины и они подключены ко всему, пришло время привести все это в презентабельный вид!

Здесь у вас есть множество вариантов управления кабелями, в том числе абсолютно бесплатный, если позволяет ваша ситуация.

Начнем сначала с бесплатного, если у вас есть ковер и есть зазор между ним и плинтусом (обычно доска белого цвета, идущая вдоль основания ваших стен), вы, скорее всего, можете спрятать кабель Ethernet внутрь, так как сам кабель имеет такой маленький диаметр.

Это, конечно, работает лучше всего, когда у вас есть кабель, проложенный там, где ваш пол соприкасается со стенами, и вам нужно будет вывести кабель из этого зазора только там, где его концы должны быть подключены к чему-то.

Тем не менее, у вас может не быть ковра, зазора достаточно, чтобы спрятать кабели, или ваша ситуация требует прокладки кабеля на виду. В этом случае есть несколько других вариантов, включающих инструменты, специально предназначенные для управления кабелями.

Один из инструментов для укладки кабелей, который вы можете использовать, — настенный кабельный канал. Эти вещи отлично подходят для покрытия кабелей и выглядят довольно гладко.

На обратной стороне есть клей, так что вам не придется беспокоиться о повреждении стен при их установке. Вы также можете покрасить их в цвет вашей стены.

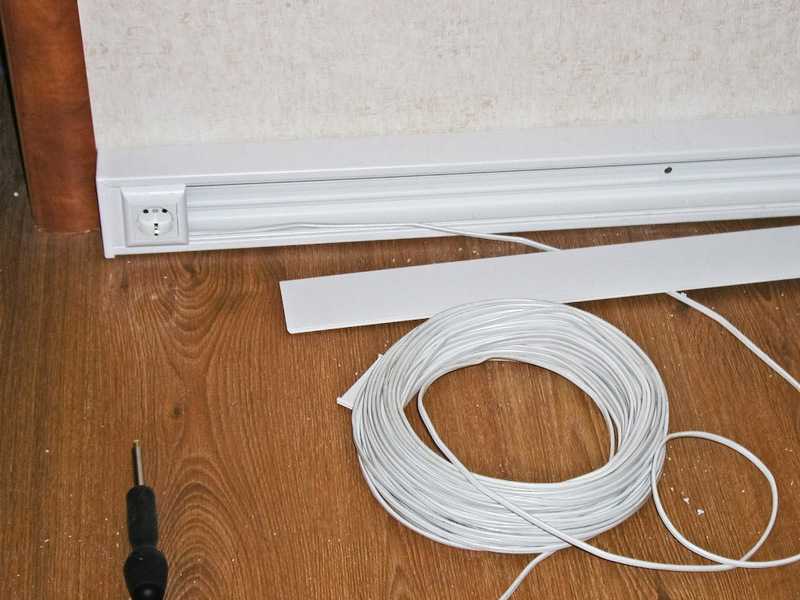

Еще можно использовать напольный кабельный кожух. Они очень похожи на кабельные каналы, только, на мой взгляд, не такие скрытые и гладкие.

Насколько мне известно, они могут работать на любой поверхности пола и могут быть обрезаны по размеру, который соответствует вашим потребностям. Они используют двухсторонний скотч для склеивания, но я думаю, что некоторые из них также поставляются с уже нанесенным на них клеем.

Если вы ищете самый аккуратный способ запустить Ethernet в своей квартире без проводки по стенам, я бы сказал, что адаптеры MoCA — ваш лучший выбор.

Сразу же хочу сказать, что это решение может быть немного дорогим, так как каждый адаптер стоит около 50 долларов, и вам понадобится как минимум два из них.

Если вы готовы раскошелиться, давайте разберемся, что это за штуки и как они работают.

Основные принципы использования адаптеров MoCA

Из того, что я обнаружил, MoCA расшифровывается как «Multimedia over Coaxial Alliance» и использует ваши коаксиальные входы для передачи проводного интернет-соединения.

Вы подключаете один адаптер к маршрутизатору через Ethernet, а также через коаксиальный порт на стене, а затем подключаете другой адаптер к тому, что требует Ethernet, вместе с дополнительным коаксиальным портом в другом месте квартиры.

Большинство адаптеров, которые я видел, поставляются с двумя коаксиальными входами, и я понял, что они позволяют обмениваться коаксиальными сигналами с другим устройством.

Если у вас есть кабельная коробка, подключенная по коаксиалу, вы можете вкрутить ее во второй коаксиальный вход на адаптере MoCA и использовать одновременно с адаптером.

А поскольку между кабельной коробкой и адаптером передаются разные типы сигналов, вам не придется беспокоиться о потере интернет-сигнала в кабеле или наоборот.

Я также видел некоторые адаптеры с несколькими портами Ethernet, поэтому вы можете просто купить два для своей домашней сети.

Почему MoCA?

Если у вас уже есть общие знания о расширении вашей проводной сети, вам может быть интересно, почему я никогда не упоминал адаптеры Powerline в качестве решения.

Хотя я думаю, что адаптеры Powerline являются бюджетной альтернативой или временным адаптером (я даже использовал их раньше), есть факторы, которые, как я обнаружил, делают их менее желательными, если вы хотите получить максимальную отдачу от своего интернет-сервиса. .

Поскольку адаптеры Powerline используют схему вашей квартиры для передачи Интернета, другие устройства, которые также подключены к схеме, могут создавать помехи для вашего сигнала.

Одна проблема, с которой я лично сталкивался, связана с тем, куда именно вы подключаете свои адаптеры. В многоэтажном доме с одним адаптером, подключенным к одному этажу, и другим, подключенным к второму этажу, сигнал, как правило, падал случайным образом.

Это было проблемой для меня и определенно может быть проблемой для вас, особенно если вы участвуете в жаркой сетевой игре.

В следующей статье я планирую расширить сравнение между Powerline и MoCA, но перечисленных здесь причин достаточно, чтобы я серьезно задумался об экономии на MoCA, чтобы удовлетворить мои потребности в адаптере.

Как человек, который любит заранее планировать определенные вещи, я провел довольно много исследований по прокладке кабелей через гипотетическую воображаемую квартиру, которую я могу получить в ближайшем будущем.

Однако за все мои раскопки я так и не нашел единственного источника информации, который бы отвечал на все мои вопросы.

Вот почему я составил это (надеюсь) полезное руководство, чтобы собрать почти все, что я узнал в своем исследовании проводки Ethernet без использования инструментов в доме, который вы только что сняли.

Итак, спасибо, что дочитали до этого места, и если я найду еще какие-нибудь полезные советы или рекомендации по этой теме, я обязательно либо обновлю эту статью, либо дам ссылку на новую.

Полное руководство по прокладке домашней сети Ethernet — LazyAdmin

Хотя беспроводные и ячеистые сети с каждым годом становятся все лучше, ничто не сравнится с проводным сетевым подключением. Проводное соединение Ethernet обеспечит вам самую высокую пропускную способность (скорость), самую низкую задержку и самое стабильное сетевое соединение, которое вы можете получить в своем доме.

Единственная проблема с проводным Ethernet-соединением заключается в том, что вам придется протягивать кабели через весь дом, предпочтительно через стены. Если вы не ремонтируете свой дом, то это может быть проблемой.

Я делал это дважды в своих домах, один раз, когда ремонтировал свой предыдущий дом. И в моем нынешнем доме, который был полностью готов, когда мы его купили.

В этой статье я помогу вам выбрать правильные материалы, проведу вас через процесс прокладки сетевых кабелей и дам несколько советов.

Планирование проводки домашней сети

Как и в любом проекте, вы должны начать с плана. Нам нужно не только знать, где мы хотим наши проводные Ethernet-соединения, но и где они соединяются и как туда добраться.

Я разбил планирование на несколько этапов:

1. Сделайте простой план вашего дома .
   Это действительно помогает визуализировать все проводные сетевые подключения.
2. Определите расположение соединений Ethernet .
   Имейте в виду, что дети вырастают и могут получить компьютер или игровую приставку в своей комнате. Придумайте место для сетевого принтера и, конечно же, не забудьте про точки доступа.

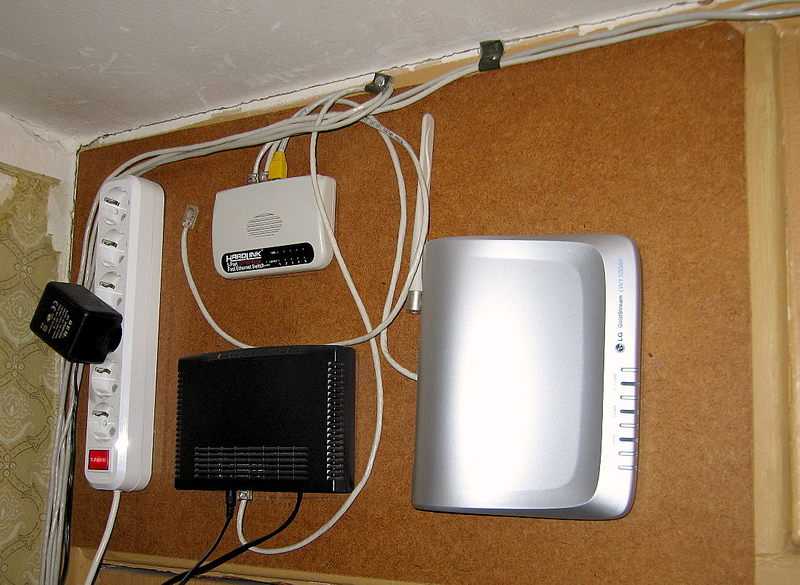

3. Где разместить маршрутизатор и коммутатор?
   Вы можете разместить выключатель на каждом этаже, если это более удобно, или провести все кабели в одном месте. Я предпочитаю иметь все сетевые подключения в одном месте, таким образом, вы можете использовать один коммутатор большего размера или лучше использовать коммутаторы.
4. Как вы собираетесь прокладывать кабель?
   Чердак и подвальное помещение являются хорошими местами для прокладки кабелей по всему дому.
5. Сколько портов Ethernet на место?
   Рекомендуется использовать два разъема Ethernet на место. Кабели UTP не стоят так дорого, а дополнительные затраты на дополнительный порт Ethernet минимальны. Но добавление одного позже будет стоить вам гораздо больше работы и, возможно, денег.

   Только для точек доступа, конечно, достаточно одного ethernet-гнезда.

Кабели можно прокладывать через воздуховоды ОВК или любой другой воздуховод. Но имейте в виду, что для этого вам может понадобиться использовать кабели plenum cat 6.

Средство проектирования домашней сети

Центр проектирования Unifi поможет вам спланировать установку домашней сети. Инструмент позволяет размещать сетевое оборудование и рисовать все провода. Это немного больше работы, но может действительно помочь вам в планировании проводки вашей домашней сети.

Вы можете использовать план этажа в качестве нижнего слоя для рисования стен. Затем вы можете разместить в нем свое домашнее сетевое оборудование и проводку Ethernet. Кабели Ethernet расположены не так аккуратно, как хотелось бы, но это просто для того, чтобы дать вам представление о возможностях.

И одна из замечательных и действительно полезных функций Unifi Design Center заключается в том, что вы также можете видеть покрытие вашей беспроводной сети. Таким образом, вы можете выбрать правильное место для своих точек доступа или, возможно, дополнительную, если это необходимо.

Если вы хотите узнать больше о размещении точек доступа, прочитайте эту статью, в которой я подробно расскажу о лучших местах для точек доступа.

Лучший Ethernet-кабель для проводки вашей домашней сети

Итак, когда наш план завершен, мы собираемся посмотреть, что нам нужно. И, конечно же, самая важная часть — это сетевой кабель. Кабели Ethernet классифицируются по категориям (Cat). Категории определяют скорость кабеля, насколько быстро он может передавать данные по кабелю.

При выборе кабеля для домашней сети Ethernet важна не только скорость, но и качество кабеля. Не тратьте деньги на кабели CCA (Copper Clad Aluminium). Чтобы получить максимальную производительность и скорость от кабеля UTP, он должен иметь очень низкое сопротивление, которое может быть достигнуто только с полностью медными кабелями.

С кабелями CCA не следует использовать PoE (Power over Ethernet). Из-за более высокого сопротивления кабели будут нагреваться сильнее, а при большей длине они будут подавать на устройство меньшую мощность. Другая проблема с кабелями CCA заключается в том, что они хрупкие и не очень гибкие. Это может привести к разрыву проводов внутри кабеля.

Cat 6 против Cat 6a

В настоящее время кабели UTP Cat 6 являются минимальным стандартом для использования в установках. Теперь всегда есть много путаницы в отношении разницы между Cat 6 и Cat 6a. Последний дороже, почти в 2 раза, но нужен ли он вам?

	Скорость	Пропускная способность	Цена 500 футов / 150 MTR
CAT
CAT 9000
CAT 9000
.0204	250 МГц	ок. $ 55,-
Cat 6a	10 Гбит/с	500 МГц	ок. $ 99,-

Как видите, со скоростью кабеля Cat 6 что-то происходит. Поддерживает 10 Гбит, но только на расстоянии до 37-55 метров . Еще немного, и скорость снова упадет до 1 Гбит/с.

Но это еще не все, Cat 6 также имеет более низкую полосу пропускания, 250 МГц (Cat 5e имеет только 100 МГц). Теперь, почему это важно? Вы можете сравнить пропускную способность с полосами на шоссе. По обоим шоссе вы можете двигаться со скоростью 70 миль в час, но у Cat 6 только 2 полосы, а у Cat 6a — 5 полос. Таким образом, Cat 6a может передавать гораздо больше данных одновременно, чем Cat 6.

Так какой же купить? Для домашнего использования Cat 6 в большинстве случаев более чем достаточно. Длина кабеля не превысит 37 метров, поэтому вы получите 10 Гбит/с. Пропускной способности 250 МГц более чем достаточно для вашей домашней сети.

Одножильный и многожильный

Одножильный кабель UTP имеет один сплошной провод на проводник. В кабеле UTP 8 проводников, поэтому сплошной кабель UTP состоит из 8 одножильных проводов.

В многожильных кабелях UTP провода в проводнике состоят из нескольких проводов, намотанных друг на друга. Это сделает кабели более гибкими.

Для проводки вашей домашней сети вы хотите использовать цельные кабели UTP, потому что сплошные кабели можно легко вставить в настенные розетки и коммутационные панели. Многожильные кабели используются только для изготовления соединительных кабелей, коротких кабелей, которые вы используете между коммутатором и коммутационной панелью.

Еще одна причина выбрать цельный кабель UTP заключается в том, что вы можете покупать сплошные кабели UTP только оптом (от 250 футов (75 метров) до 1000 футов (330 метров).

Кабели Plenum Cat6

Как упоминалось ранее, Вы можете проложить домашнюю проводку Ethernet через воздуховоды HVAC или любые другие каналы циркуляции воздуха, но для этого вам может понадобиться специальный тип кабеля Ethernet, кабели категории 6. Эти кабели категории 6 имеют специальную оболочку для предотвращения распространения огня. не более 5 футов.

Убедитесь, что вы ознакомились с местными нормами пожарной безопасности, чтобы узнать, существуют ли требования к кабелям, которые вы можете использовать в воздуховодах ОВКВ. Кабели Plenum дороже, чем обычные кабели Cat6.

Вертикальный кабель категории 6

Как и в случае с кабелем для воздуховодов HVAC, в некоторых странах требуется использовать вертикальный кабель категории 6 (CMR) в гипсокартонных стенах или между полами. Кабели CMR, как и Plenum, являются огнестойкими, чтобы предотвратить распространение огня, например, между этажами. Кабели

CMR дешевле, чем кабели Plenum Cat6, и в большинстве стран подходят для использования в жилых помещениях. Опять же, убедитесь, что вы проверили местные правила пожарной безопасности на предмет требований в вашем регионе.

Лучшие бренды Ethernet-кабелей

На рынке представлено множество различных брендов Ethernet-кабелей, так какой же выбрать? Имейте в виду, что вам понадобятся кабели Cat6 с сплошными медными проводниками .

Также я рекомендую приобрести кабель 23AWG . Медные провода кабеля 23AWG толще, что лучше при использовании питания через Ethernet. Провода 23AWG имеют ширину 0,57 мм, провода 24AG имеют ширину 0,52 мм.

Я перечислил несколько лучших марок кабелей Ethernet, чтобы помочь вам начать выбор лучшего кабеля UTP:

• Получившись CAT6 — 500FT CMR — 23AWG
• MONOPRICE CAT6 — 500 футов CMR — 24AWG
• Southwire Cat6 — 500 -футовую CMR — 23AWG

Панель Solad Solid Patch Solid Patch Solid PATLE 9002

Wy Soladper At Antecter Patch Solid Pat Solid Pat Solid Plate At At At SolidPer At At SolidPer At At Antecter At At Connecter At At Solid Pat SolidP. но это действительно не рекомендуется. Свисающие кабели Ethernet некрасиво выглядят, с ними непросто работать, а найти правильный кабель сложнее. Но что еще более важно, кабели UTP со сплошными жилами хрупкие и их нельзя слишком сильно сгибать .

Посмотрите видео ниже, чтобы узнать, как подключить настенные розетки, гнезда Keystone и патч-панели:

Патч-кабели, которые вы используете между патч-панелью и коммутатором, имеют многожильные провода, что делает их гибкими и их легче сгибать (не ломая провода).

Так что гораздо лучше использовать патч-панель. Теперь эти патч-панели не всегда должны быть большими и монтироваться в стойку. Для домашней сети также есть патч-панели, которые можно монтировать на стену и которые намного меньше.

На рынке доступно несколько вариантов. Это действительно зависит от того, сколько у вас подключений, какой лучший вариант. Для подключения до 12 Ethernet-соединений мне очень нравятся следующие настенные патч-панели:

229 отзывов

12-портовая экранированная патч-панель TRENDnet Cat6A, 10G Ready, совместимость с Cat5e, Cat6, Cat6A, металлический корпус, цветная маркировка для проводки T568A и T568B, укладка кабелей, настенный монтаж, черный, TC-P12C6AS

• ИНТЕРФЕЙС УСТРОЙСТВА: 12 портов RJ-45 с 50-микронными позолоченными контактами 8P/8C. предназначен для устранения электромагнитных помех (EMI) и перекрестных помех, обеспечивая максимальную производительность и целостность данных.
• СОВМЕСТИМЫЕ КАБЕЛИ: кабели Cat5e, Cat6 и Cat6A
• НАСТЕННЫЙ МОНТАЖ: Коммутационная панель имеет прочный металлический корпус, который можно монтировать на стене.

Если вам нужно более 12 портов, вы можете использовать два из них или выбрать коммутационную панель с 24 портами и использовать монтажный шарнир высотой 1U.

Настенные розетки Ethernet

Итак, для другого конца кабелей Ethernet нам понадобятся настенные розетки Ethernet. Розетки в США в целом отличаются от европейских. В США вы можете получить настенные розетки со съемными гнездами трапецеидального искажения. Это значительно облегчит установку.

Распродажа

1 405 отзывов

Настенная панель VCE Ethernet с 1 портом (внесена в список UL), настенная розетка категории 6, розетка RJ45, линейный переходник Keystone, белая (2 шт.) вы можете врезаться, как эти гнезда Keystone Cat6 на Amazon. Для ЕС вам понадобятся розетки Ethernet, подобные этим на Amazon.

Розетки Ethernet для поверхностного монтажа

Вы не всегда можете использовать настенную розетку для подключения к сети Ethernet. Например, с вашей точкой доступа вы можете использовать розетку для поверхностного монтажа. Вы можете разместить их в удобном месте, а затем использовать обычный соединительный кабель между розеткой и точкой доступа.

Использование разъемов RJ45 на цельном кабеле UTP

Цельные кабели UTP на самом деле не предназначены для обжима разъема RJ45. Но это не значит, что это невозможно. Только вам нужно купить правильные вилки RJ45, разница заключается в лезвиях разъема RJ45

Как вы можете видеть на изображении выше, лезвие в середине проткнет многожильный медный провод, что невозможно сплошными медными проводами. При использовании сплошных медных проводов лезвиям придется снимать изоляцию сбоку, чтобы она соприкасалась с медными проводами.

Инструменты, необходимые для подключения домашней сети Ethernet

У нас есть все наши сетевые продукты, но вам также потребуются некоторые специальные инструменты, чтобы начать подключение домашней сети Ethernet:

• Обжимной инструмент Ethernet — если вы собираетесь подключать RJ45 заглушки

Распродажа

3 108 отзывов

• Инструмент для пробивки кабеля – для пробивки кабеля в гнездах трапецеидальных искажений и патч-панели
• Тестер сетевого кабеля – (дополнительно)
• Основные инструменты для самостоятельной работы – например, дрель, отвертка и т. д.
  5
  5
  5 Прокладка кабелей

  Со всеми инструментами и деталями мы можем начать прокладку кабелей. Большую часть времени вы используете два или более кабеля Ethernet в одном и том же месте. Вы можете измерить длину необходимого кабеля, но это довольно сложно сделать правильно.

  Надежнее проложить один кабель, отрезать его по длине, вытянуть, сделать второй (или больше) кабель и снова соединить их вместе.

  Убедитесь, что у вас достаточно дополнительной длины на каждом конце кабеля . Вы хотите красиво проложить кабели к патч-панели. Также неплохо иметь дополнительную длину со стороны настенной розетки на случай, если что-то не так с подключением.

  Цвет кабеля Ethernet Заказ

  После того, как вы протянули все кабели, пришло время подключиться к штекерам RJ45 (если вы их используете) и гнездам трапецеидального искажения. На гнездах трапецеидальных искажений и коммутационной панели вы, вероятно, найдете два стандарта окраски , 568A и 568B (или просто A и B ).

  568B — наиболее часто используемый стандарт как в США, так и в Европе. 568A больше используется в странах Тихоокеанского региона.

  The ethernet cable color order for 568B is:

  1. White/Orange
  2. Orange
  3. White/Green
  4. Blue
  5. White/Blue
  6. Green
  7. White/Brown
  8. Brown

  Если у вас в руке есть вилка RJ45, держите зажим вниз, тогда левая сторона будет контактом 1. делать. Просто убедитесь, что вы зачистили кабель достаточно далеко на 5 см / 2 дюйма. Это значительно облегчит укладку проводов в правильном порядке.

  В этом видео очень хорошо показано, как подключать штекеры RJ45:

  Подключение разъемов трапецеидального искажения

  Разъемы трапецеидального искажения довольно просто подключить. На них есть цветовой код, точно указывающий, куда какой провод должен идти. Просто проложите кабель по правильному проводнику и подключите его с помощью перфоратора. Видео ниже объясняет/показывает это очень хорошо:

  Убедитесь, что вы следуете цветовому коду на разъеме трапецеидального искажения или коммутационной панели, который соответствует 568B или 568A, если вы используете его дома.

  Проверка домашней сети Ethernet

  После того, как вы протянули и подключили все кабели Ethernet, пришло время их протестировать. Теперь есть два способа проверить кабель: с помощью кабельного тестера (наилучший способ) или с помощью сетевого устройства (ноутбука и коммутатора).

  Вы можете подумать, что самый быстрый способ — просто подключить ноутбук с одной стороны, а другую подключить к коммутатору. Если есть доступ к интернету, то кабель в порядке. Ну, почти. Проблема с кабелями Ethernet заключается в том, что они также работают, если правильно подключены только 4 провода.

  Синий и коричневый провода используются только для сетевых соединений 1 Гбит.
