Квартирные регуляторы давления воды — для чего нужны, принцып работы, нормативные требования

• Техподдержка
• Статьи
• Архив
• Квартирные регуляторы давления воды

В однозонной схеме водоснабжения многоэтажного здания с количеством этажей Nи высотой этажа H_э (рис. 1), в соответствии с п.5.2.10 СП 30.13330.2012, гидростатическое давление на уровне водоразборных приборовверхнего этажа не должно быть ниже Р_N = 20 м вод. ст.

Рис. 1. Распределение давления в водопроводе многоэтажного дома

В этом случае,на уровне приборов n-ого этажа избыточное давление при однозонной схеме водопровода составит:

P_n = P_N+_{(N – n) · Нэ + Δрln + Δpmn,}

где Δp_ln –линейные потери давления в вышележащем участке стояка; Δp_mn – потери давления в тройниках на вышележащих этажах.

Если рассмотреть здание высотой 25 этажей, даже пренебрегая линейными потерями давления и потерями в этажных тройниках, то давление на уровне первого этажа превысит 72 м вод. ст. или 7,2 бара. Это при том, что большинство типов квартирной водоразборной арматуры и водопотребляющего оборудования рассчитано на давление не выше 6 бар. В соответствии с п. 5.2.10 СП 30.13330.2012, гидростатическое давление на отметке наиболее низко расположенного санитарно-технического прибора должно быть не более 0,45 МПа или 4,5 бара.

До недавнего времени проблема снижения давления в системе водопровода многоэтажных зданий решалась путем зонирования. То есть здание по высоте разбивалось на зоны, каждая из которых снабжалась по своему стояку (рис. 2).

Рис. 2. Распределение давления в водопроводе многоэтажного дома с зонированием

Такие схемы, действительно, прекрасно справлялись с задачей ограничения давления, но имели весьма существенные недостатки. Во-первых, налицо явная низкая экономичность, так как вместо одного стояка приходится прокладывать два.

Во-вторых, такие схемы не решали проблему выравнивания давления по этажам. Гидростатическое давление на вводе в квартиру,расположенную в нижнем ярусе зоны, будет всегда заведомо выше, чем у квартир верхнего яруса. Это значит, что в период пикового водоразбора жители этажей верхнего яруса зоны могут остаться без воды.

Появление на рынке достаточно дешевых, компактных и надежных регуляторов давления позволяет отказаться от низкоэкономичных многозонных схем водоснабжения многоэтажных зданий. Регулятор давления, установленный на вводе водопровода в квартиру, позволяет решить сразу несколько задач:

1. Снижение входного давления до требуемого безопасного уровня на всех этажах здания. Это в свою очередь предохраняет внутриквартирныетрубопроводы, арматуру и оборудование от чрезмерных напряжений, продлевая срок их безаварийной эксплуатации.

2. Обеспечение гарантированного расчетного расхода на всех этажах здания. Выравнивая давление по ярусам водопроводного стояка, квартирные редукторы тем самым ограничивают чрезмерный расход в нижних ярусах стояка, что гарантирует получение расчетного расхода воды жителями вышележащих ярусов. Мощный напор из смесителя вовсе не является благом. При срабатывании на вентильной головке смесителя давления свыше 1,3 бара в седле головки возникают разрушающие кавитационные явления, очень быстро выводящие головку из строя.

3. Снижение шумов как в квартирной системе, так и по стояку в целом. Поскольку стояки, как правило, являются сильными резонаторами, то любые акустические эффекты на любом ярусе стояка распространяются по всему стояку. Здание, в котором установлены квартирные регуляторы давления воды, являются практически бесшумными, поскольку скорость потока в таких системах при грамотном расчете и монтаже не превышает 1,5 м/с.

4. Обеспечение комфортного и безопасного режима работы смесителей.

Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению настройки температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо к абсолютно холодной воде. Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления.

Нормативные требования к квартирным регуляторам давления

Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представлена следующими основными документами:

• ГОСТР 55023 Регуляторы давления квартирные. Общие технические условия
• ГОСТ 12678 Регуляторы давления прямого действия. Основные параметры.
• Методические рекомендации по выбору и применению квартирныхрегуляторов давления в жилых и общественных зданиях (НИИ Сантехники).

Основные требования, предъявляемые к редукторам с Dу = 15 мм, изложенные в перечисленных документах, представлены в табл. 1.

Таблица 1. Нормативные требования к квартирным регуляторам давления

№	Наименование характеристики	Ед.изм.	Значение
1	Условная пропускная способность, не менее	м3/ч	1,6 (ГОСТ Р 55023) 2,5 (ГОСТ 12678) 1,1 (НИИСантехники)
2	Пропускная способность в рабочем диапазоне входных давлений, не менее	м3/ч	1,8
3	Пропускная способность при входных давлениях ниже рабочего диапазона, не менее	м3/ч	0,72
4	Рабочий диапазон давления на входе	бар	3–10
5	Рабочий диапазон расходов	м3/ч	0,18÷1,8
6	Максимальное выходное давление в рабочем диапазоне расходов, не более	бар	2,7±0,2
7	Максимальное выходное давление в безрасходном режиме, не более	бар	3,5
8	Изменение давления при изменении расхода на 0,05 л/с в рабочем диапазоне расходов, не более	бар	0,04
9	Полный ресурс	тыс. циклов	250
10	Уровень шума на расстоянии 2 м от прибора	дБА	40
11	Изгибающий момент на корпус, не менее	Н·м	80
12	Диапазон температур окружающей среды	ºС	5–90
13	Допустимая влажность окружающей среды	%	100
14	Диапазон температур рабочей среды	ºС	5–90

Принцип действия квартирных регуляторов давления

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношенияплощадей, на которые воздействуют эти давления (рис. 3

).

Рис. 3. Принцип действия квартирных регуляторов давления

Давление на входе Р_вх воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанном с малым поршнем, давление уменьшается до P_вых. Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник. Пружинабольшого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного. Вместо большого поршня может использоваться мембрана. Вноменклатуре компании VALTEC имеются редукторы давления четырех типов. Они широко используются в квартирных узлах ввода водопровода.

Мембранный редуктор VT.085 (рис. 4) применяется в основном в домах повышенной этажности, т.к. рассчитан на номинальное давление 25 бар. Этот редуктор может настраиваться на выходное давление от 1 до 7 бар. Благодаря демпферной камере колебания давления на выходе из редуктора при скачках входного давления не превышают 5 % от настроечного значения. Редуктор поступает в продажу с заводской настройкой на 3 бара.

Рис. 4. Внешний вид и конструкция редуктора VT.085: 1 –корпус, 2 – крышка корпуса, 3 – пробка корпуса, 4 – настроечная втулка, 5 – фиксирующая гайка, 6 – верхняя часть штока, 7 – пружина, 8 – цилиндрическаячасть штока, 9 – мембрана, 10 – распределительное кольцо, 11 – винт золотника с каналом, 12 – золотниковая прокладка, 13 – нижняя часть штока, 14 –уплотнительное кольцо, 15 – демпферная камера

Рис. 5. Внешний вид и конструкция редуктора давления VT.087

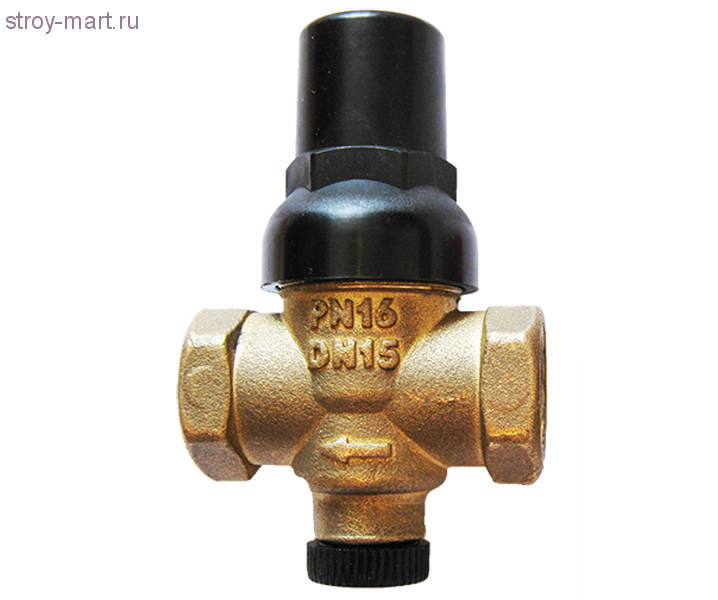

Поршневой редуктор VT.087 (рис.5) используется в квартирных узлах ввода, где требуется подстройка редуктора на требуемое расчетное давление. Редуктор рассчитан на номинальноедавление 16 бар и имеет диапазон настройки от 1 до 4,5 бара. Благодаря своей компактности и надежности этот прибор является лидером продаж среди регулирующей арматуры данного класса.

Поршневой редуктор с манометромVT.088 (рис. 6) поставляется компанией VALTEC специально для московских домостроительных комбинатов, которые устанавливают их в типовых узлахобвязки сантехкабин многоэтажных зданий массовых серий. Требование по наличию манометра на выходном канале редуктора изложено в п.7.1.7. СП 30.13330.2012.Редуктор VT.088 рассчитан на номинальное давление 16 бар и имеет диапазон настройки от 1 до 5,5 бара.

Рис. 6. Внешний вид и конструкция редуктора VT.088: 1 – корпус, 2 – корпус пружинной камеры, 3 – крышка корпуса, 4 – шток, 5 – обойма золотника, 6 – малый поршень, 7 – уплотнительное кольцо малого поршня, 8 – большой поршень, 9 – уплотнительное кольцо, 10 –пружина, 11 – винт настройки, 12 – пробка пружинной камеры, 13 – пробка патрубка манометра

Кран с фильтром и редуктором давления VT.298 (рис. 7) является наиболее оптимальным вариантом для квартирного узла ввода водопровода. Этот сверхкомпактный прибор объединяет в себе шаровой угловой кран, фильтр механической очистки с размером ячеи 300 мкм и поршневой редуктор давления с фиксированнойнастройкой на 3,5 бара.

Рис. 7. Внешний вид и конструкция крана с фильтром и редуктором давления VT.298: 1 – большой полукорпус, 2 – малый полукорпус, 3 – пробка, 4 – заглушка, 5 – шток с поршнем, 6 – прокладка, 7 – уплотнительноекольцо, 8 – уплотнительное кольцо, 9 – золотниковая прокладка, 10 – затвор шаровой, 11 – кольцо седельное, 12 – фильтроэлемент, 13 – пружина

Сравнительные данные по регуляторам давления компании VALTEC представлены в табл.

2.

 Таблица 2. Технические характеристики регуляторов давления VALTEC с Dу 15 мм

№	Характеристика	Ед.изм	З	начение для артикулов
			VT.085	VT.087	VT.088	VT.298
1	Номинальное давление, PN	бар	25	16	16	16
2	Диапазон настройки	бар	1– 7	1– 4,5	1– 5,5	3,5
3	Заводская настройка	бар	3	2	3	3,5
4	Допустимые отклонения от настроечного давления	%	±5	±10	±10	±10
5	Условная пропускная способность	м3/ч	2,5	1,9	1,6	1,8
6	Уровень шума, не более	дБА	30	20	20	40



С развернутыми характеристиками регуляторов давления VALTEC,указаниями по их подбору, расчету, монтажу, регулировке и эксплуатации можноознакомиться в технической документации.



Автор: В.И. Поляков



Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

Распечатать статью:
Квартирные регуляторы давления воды

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Нужен ли редуктор воды в квартирах

Согласитесь, в многоквартирном доме мы часто сталкиваемся с ситуацией, когда струя воды в кране изменяет напор, «скачет», при этом сложно выставить и нужную температуру. Такая же проблема возникает, когда к пользованию водой подключаются другие потребители. Например, при приеме душа включается наполнение стиральной машины или включен смыв унитаза. Все, наверное, замечали, что сила напора воды также непостоянна в разное время суток. В итоге, включив определенный напор, можно наблюдать, как струя уменьшается прямо на глазах (или наоборот).
Что же с этим безобразием делать? Просто установите редуктор давления – устройство, служащее для уменьшения и поддержания давления воды до заданного значения на выходе, вне зависимости от расхода. Такое устройство еще называют клапаном понижения давления или редукционным клапаном. Проще говоря, он «сглаживает» скачки давления на входе в квартиру. Независимо от того какое давление на вводе — на всех приборах в квартире оно будет одинаковым.

Насосные станции создают в трубопроводных магистралях достаточно высокое давление. В системах водоснабжения многоэтажных зданий часто установлены общие повышающие давление насосы, обеспечивающие необходимое давление для пожарных гидрантов.
В итоге к потребителю (особенно проживающих на низших этажах) вода поступает с давлением до 10 бар, вызывая сильный шум водяного потока в смесителях, что согласитесь неприятно. Повышенное давление воды также может привести к разрыву, к примеру, резиновых шлангов подачи воды для стиральных и посудомоечных машин, выходу из строя пластиковой арматуры в бачке унитаза. Повышенное давления в водопроводе нередко вызывает течи и свищи соединений в трубах. А ведь по утверждённым и действующим нормативам давление во внутриквартирной разводке не должно превышать 6 бар. Согласитесь, что поддержание нормального давления воды в квартире является очень важным условием для безаварийного функционирования водопроводных труб, системы отопления и бытовых приборов. Поэтому целесообразно устанавливать регулятор давления. Редуктор способен гасить небольшие гидроудары. Правда они немного сокращают срок службы самого прибора.

Бытовые редукторы давления – статические, так называемые «прямого действия». Корректор давления воды работает без подачи дополнительного питания. Существует несколько конструктивных решений для таких приборов: поршневые или мембранные. Но принцип работы у них одинаков: уравновешивания пружины, сжатие и растяжение которой приводят к открыванию или закрыванию клапана.

Вода, проходя сквозь редуктор давит на поршень или мембрану, что приводит к изменению или сохранению проходного сечения редуктора в зависимости от его настройки и давления. К примеру, давление перед редуктором выросло, вода надавила на мембрану, а та, воздействуя на шток сократила проходное сечение. В итоге давление после редуктора осталось прежнее. Редуктор поддерживает после себя заданное давление за счет изменения собственной пропускной способности под действием напора в сети до него. И делает он это постоянно.
Мембранный редуктор в отличии от поршневого не имеет трущихся частей, поэтому срок его службы больше. Да и точность поддержания заданного давления выше. Поршневые редукторы имеют меньшие габариты и ниже в цене по сравнению с мембранными.

Считается, что если в квартире потенциально не больше 3-х точек водоразбора, то подойдёт редуктор диаметром 1/2”.  Если больше трех – нужен редуктор с диаметром 3/4”, причем устанавливать его необходимо даже если у вас ввод в квартиру полдюйма. Если у редуктора будет недостаточная пропускная способность – он не сможет обеспечит после себя заданное давление.
Если конструкция редуктора не имеет настроечной шкалы, то для точной настройки редуктора манометр необходим.

Что это такое и как они работают

Регуляторы давления воды предназначены для уменьшения потока воды в дом, чтобы ограничить нагрузку на водопроводную инфраструктуру. Слишком большое давление воды может вызвать множество проблем с сантехникой, поэтому очень важно держать давление воды под контролем.

Хотя регулятор давления воды не является необходимым для каждой сантехнической установки, он может быть необходим в ситуациях, когда городское водоснабжение поступает в дом под очень высоким давлением или когда давление воды неравномерно.

Что такое регулятор давления воды?

Регулятор давления воды — это специальный тип клапана, который снижает давление поступающей воды до приемлемого уровня для домашней водопроводной инфраструктуры. Регуляторы давления воды обычно устанавливаются там, где основной водопровод входит в дом, сразу после главного запорного клапана.

Если давление воды слишком высокое, это может привести к значительному повреждению клапанов, кранов, приборов, труб и сантехнической арматуры. Когда система защищена регулятором давления воды, меньше нагрузка на внутренние клапаны приборов, меньше вероятность протекания смесителей и запорной арматуры, выравниваются колебания напора воды.

Какое нормальное давление воды?

Большинство домашних сантехнических приборов рассчитаны на наилучшую работу при давлении около 50 фунтов на квадратный дюйм (фунтов на квадратный дюйм), но нередко муниципальные водопроводы попадают в дом под давлением до 150 или 200 фунтов на квадратный дюйм. Если такое высокое давление присутствует на регулярной основе, напряжение может в конечном итоге привести к выходу из строя соединений, протечке кранов и других приспособлений и поломке приборов.

Стиральные машины, посудомоечные машины и некоторые другие бытовые приборы имеют встроенные регуляторы давления, но регулятор давления воды для всего дома по-прежнему обеспечивает защиту этих приборов, а также служит для защиты всех труб и арматуры по всему дому.

Как работает регулятор давления воды?

Регулятор давления воды представляет собой куполообразный латунный фитинг, который обычно находится сразу за основным запорным клапаном, где магистральный водопровод входит в дом. Обычно сверху есть регулировочный винт. Внутри регулятор давления воды имеет переменную подпружиненную диафрагму, которая автоматически расширяется и сужается в зависимости от величины давления воды, поступающей в клапан.

Когда вода поступает в регулятор под высоким давлением, внутренний механизм сужает диафрагму, чтобы сузить поток воды. Это может снизить давление в диапазоне от 50 до 80 фунтов на квадратный дюйм, что значительно снижает нагрузку на трубы и арматуру, установленные за клапаном. С другой стороны, когда давление поступающей воды падает, диаграмма открывается шире, чтобы через клапан проходило больше воды. Регулировочный винт в верхней части регулятора можно затянуть, чтобы увеличить натяжение внутренней пружины (тем самым снизив давление воды на выходе из клапана), или ослабить, чтобы позволить воде более свободно проходить через клапан (тем самым увеличивая давление воды на выходе).

Нужен ли мне регулятор давления воды?

Чтобы узнать, нужен ли вам регулятор давления воды, проверьте давление воды в магистральном водопроводе вашего дома. Вы можете купить простые манометры в местном хозяйственном магазине или магазине товаров для дома. Прикрутите манометр к любому нагруднику или крану стиральной машины и откройте кран холодной воды, чтобы измерить давление воды. Если давление обычно составляет от 40 до 60 фунтов на квадратный дюйм, все должно быть в порядке, но давление воды более 80 фунтов на квадратный дюйм, вероятно, вызывает чрезмерную нагрузку на трубы, фитинги и арматуру.

Давление воды в городе может значительно колебаться, часто увеличиваясь ночью, когда общая нагрузка снижается, поэтому обязательно проверяйте его в разное время дня. Во время теста убедитесь, что вода не используется нигде в доме, например, в садовых кранах или приборах. Вы также можете обратиться в местную компанию по водоснабжению, которая, вероятно, сможет сказать вам, рекомендуется ли регулятор давления в вашем районе.

Смотреть сейчас: Как проверить давление воды в вашем доме

Есть ли у меня регулятор давления воды?

Чтобы определить, есть ли у вас регулятор давления воды, сначала определите, где главный водопровод входит в здание, и найдите главный запорный клапан для дома. Как правило, если у вас есть регулятор давления воды, он устанавливается сразу после основного запорного клапана.

Если вы не можете найти свой главный запорный клапан там, где магистраль входит в дом, вам следует тщательно осмотреть подвал, гараж или подполье, чтобы найти этот клапан. В качестве альтернативы местонахождение запорного клапана может быть указано в отчете об осмотре дома.

После того, как вы нашли запорный клапан, проверьте трубы после клапана на наличие регулятора давления воды. Если вы не можете найти его после длительного расследования, вероятно, в вашем доме нет регулятора давления воды.

Как долго служат регуляторы давления воды?

В среднем регулятор давления воды может прослужить от четырех до 12 лет в исправной водопроводной системе. Тем не менее, большинство производителей рекомендовали заменять регуляторы давления воды примерно раз в пять лет, чтобы ограничить любой потенциальный ущерб, который высокое давление воды может нанести водопроводной инфраструктуре.

Если вы заметили гидравлический удар любого типа или испытываете колебания или несоответствия давления воды, это может быть признаком того, что регулятор давления воды больше не работает должным образом. Рекомендуется проверять давление воды не реже одного раза в год. Если регулировочный винт регулятора больше не влияет на изменение давления воды, пришло время заменить клапан.

Помните, что слишком большое давление воды создаст дополнительную нагрузку на водопроводные системы дома и может привести к протечке туалетов, капанию воды из кранов, гидравлическим ударам в стенах, а в крайних случаях даже к разрыву труб, которые могут затопить ваш дом. . Поэтому важно как можно скорее заменить неисправный регулятор давления воды.

Распространенные проблемы с регулятором давления воды

Установка регулятора давления воды — отличный способ снизить нагрузку на вашу водопроводную систему и продлить срок службы ваших кранов, клапанов и приборов, использующих воду. Тем не менее, плохой регулятор давления воды может привести к тому, что высокое давление воды попадет в дом, поэтому рекомендуется ознакомиться с некоторыми из наиболее распространенных проблем с регулятором давления воды, включая колебания давления воды, высокое давление воды, низкое давление воды. , протекающие трубы и шумные трубы.

Давление воды в городской системе часто колеблется в пиковые периоды дня, когда потребность в воде самая высокая, но если ваше давление воды начинает колебаться без видимой регулярности или закономерности, это может быть связано с неисправным регулятором давления воды. Точно так же, если вы внезапно испытываете значительно более высокое или более низкое давление воды по всему дому, вам следует проверить регулятор давления воды на наличие проблем.

Другими признаками проблем с регулятором давления воды являются протекающие трубы, которые могут возникнуть, когда система подвергается воздействию высокого давления воды в течение длительного периода времени. Стук в трубах, известный как гидравлический удар, также может быть признаком того, что высокое давление воды сказывается на водопроводной системе. Если вы столкнулись с какой-либо из этих проблем, возможно, пришло время заменить регулятор давления воды.

Как заменить регулятор давления воды

Заменить существующий регулятор давления воды относительно легко, если водопроводная система находится в хорошем состоянии и первоначальная установка была выполнена правильно. В идеале регулятор давления воды должен быть установлен сразу после основного клапана с набором резьбовых соединений для крепления регулятора давления воды.

1. Начните процесс, перекрыв подачу воды в дом на главном запорном кране.
2. Откройте ближайший к главному запорному вентилю кран, чтобы слить лишнюю воду из системы.

3. Поместите ведро и полотенце под существующий регулятор давления воды.
4. Используйте набор пассатижей, чтобы ослабить резьбовые соединения и снять старый регулятор давления воды.
5. Установите новый регулятор давления воды на место и вручную затяните резьбовые соединения. Завершите затяжку муфт плоскогубцами.
6. Включите воду на главном запорном кране и проверьте отсутствие утечек.
7. Обязательно закройте кран, который вы открыли, после того, как воздух выйдет из системы.


Как установить регулятор давления воды

Установка нового регулятора давления воды более сложна, так как резьбовые соединения в настоящее время не установлены. Если у вас нет достаточного опыта в сантехнических работах, возможно, лучше вызвать сантехника, так как установка может потребовать изменения положения основного запорного клапана воды, чтобы создать необходимое пространство для регулятора давления воды.

1. Измерьте давление с помощью манометра из нагрудника или крана стиральной машины, чтобы получить показания базового давления воды.
2. Найдите главный запорный клапан воды в доме и выключите воду.
3. Откройте ближайший к главному запорному вентилю кран, чтобы слить воду из системы.
4. С помощью рулетки измерьте длину регулятора давления воды с присоединенными резьбовыми соединениями, затем отметьте это расстояние на трубе сразу после главного запорного клапана.
5. Поместите ведро и полотенце под трубу, где вы работаете, затем используйте труборез, чтобы отрезать трубу в соответствии с вашими предыдущими измерениями. Муфты будут скользить по концам оставшейся трубы, поэтому убедитесь, что вы не снимаете слишком много трубы на этом этапе.
6. С помощью абразивной ткани и проволочной щетки очистите трубу и фитинги, затем нанесите флюсовую пасту на трубу и фитинг, чтобы облегчить процесс пайки.
7. Наденьте резьбовые муфты на трубу и нагрейте фитинг паяльной лампой.
8. Когда фитинг достаточно нагреется, нанесите припой на соединение, позволяя ему затекать в узкий зазор между фитингом и трубой. Повторите этот процесс со второй муфтой, затем подождите, пока металл остынет, прежде чем продолжить.
9. Когда резьбовые соединения остынут на ощупь, можно установить регулятор давления воды на место и вручную затянуть соединения. Завершите затяжку муфт плоскогубцами.
10. Включите воду на главном запорном кране и проверьте отсутствие утечек.
11. Закройте открытый кран после того, как воздух выйдет из системы.
12. После установки проверьте давление воды и при необходимости отрегулируйте регулятор. Чтобы отрегулировать, ослабьте контргайку на регулировочном винте, затем поверните винт вверх или вниз, пока давление воды не достигнет желаемого уровня, измеряемого манометром, прикрепленным к нагруднику шланга с резьбой где-то в доме.


Сколько стоят регуляторы давления воды?

Стоимость установки регулятора давления воды зависит от того, нанимаете ли вы профессионального сантехника для выполнения работ или у вас есть необходимые навыки, знания и опыт для установки своими руками. Как правило, регуляторы давления воды стоят в среднем от 50 до 100 долларов, хотя в конечном итоге вы можете заплатить до 200 долларов в зависимости от размера входящей водопроводной линии.

Если вы решите выполнить эту работу самостоятельно, вам потребуется приобрести необходимые детали и инструменты, в том числе резьбовые соединения, труборез, абразивную ткань, флюсовую пасту, припой и паяльную лампу. Это может существенно повлиять на стоимость, если у вас еще нет инструментов в вашей мастерской. Однако, если вы решите нанять сантехника для установки регулятора давления воды, средняя стоимость установки составит от 250 до 450 долларов.

Пристальный взгляд на техническое обслуживание вашей системы горячего водоснабжения — не допускайте попадания горячей воды в ваше здание

Когда речь идет о снижении затрат на электроэнергию в большинстве зданий, система отопления помещений привлекает львиную долю внимания. Работоспособность системы горячего водоснабжения редко рассматривается до тех пор, пока не появится рекламация. И все же на водяное отопление приходится пятая часть энергии, используемой в многоквартирных домах. Общий КПД системы отопления колеблется около 50%, а это означает, что только половина покупаемой энергии превращается в горячую воду в кране. В то время как большая часть этой напрасной энергии теряется из-за старых или неисправных котлов, почти столько же отходов может происходить в трубах, которые распределяют горячую воду по всему зданию. Мало того, что плохие системы распределения часто несут ответственность за более высокие затраты из-за потерь энергии, они также могут привести к недовольству жителей.

Рециркуляция горячей воды: управление для обеспечения комфорта и экономии

В большинстве многоквартирных домов используется система рециркуляции, в которой один или несколько контуров трубопровода постоянно подают горячую воду в квартиры от водонагревателя в подвале. Насос поддерживает течение горячей воды по трубам, поскольку они постепенно отдают тепло окружающему воздуху. Это сводит к минимуму время ожидания горячей воды в душе, но приводит к большим потерям энергии. Существует множество вариантов систем управления для сокращения этих отходов, но наиболее эффективным является управление, при котором рециркуляционный насос работает только тогда, когда это необходимо для поддержания комфорта жильцов. Эти «управления спросом» делают это, определяя, когда используется горячая вода и достаточно ли теплая петля рециркуляции. Помимо изоляции открытых труб и обеспечения постоянной минимальной температуры подачи горячей воды, это наиболее экономичный способ сократить потери энергии в вашей системе горячего водоснабжения. Модернизация существующего здания с помощью этих средств управления стоит всего несколько тысяч долларов и может быть завершена менее чем за день. Было показано, что контроль спроса снижает счета за энергию для нагрева воды на 10-15%, включая снижение потребления электроэнергии насосами и топлива для нагрева горячей воды.

Пересечение горячей и холодной воды и дисбаланс трубопроводов

Возможно, вы слышали, как акционер жаловался на холодную воду, которая никогда не получала холодную, или на горячую воду, которая никогда не нагревалась; вы, возможно, имели этот опыт сами. Байпас, кроссовер и «призрачный поток» относятся к непреднамеренному смешиванию горячей и холодной воды, которое может произойти в кранах, насадках для душа и стиральных машинах. Крепления с одной рукояткой часто выходят из строя, поскольку смесительный картридж в этих клапанах со временем может изнашиваться и создавать путь для пересечения. Это может неуклонно увеличивать счета за горячую воду в течение многих лет и вызывать жалобы жителей, чей комфорт затрагивается этой проблемой. Ремонт может быть очень простым, часто требуя только замены неисправных смесительных картриджей и обратных клапанов. Однако локализация источников перекрестного потока может быть затруднена. Использование регистраторов данных и профессиональных датчиков позволяет проводить всесторонние исследования для точного определения источников пересечения. Заметив, что солнечная система горячего водоснабжения на крыше, установленная в многоквартирном доме в Бронксе, работала неэффективно, исследователи обнаружили, что из-за кроссовера более 80% горячей воды в здании обходятся солнечными панелями и вместо этого полностью нагреваются бойлером. В другом многоквартирном доме после замены всех смесительных картриджей душевых клапанов ежегодная экономия энергии на горячую воду составила более 60 %.

Несбалансированное распределение – еще одна потенциальная проблема в системах рециркуляции. Будь то из-за оригинальной конструкции трубопровода или более поздних лоскутных изменений, температура воды может сильно различаться в разных частях здания. Обслуживающий персонал здания часто реагирует, увеличивая температуру подачи или подачу насоса, чтобы обеспечить квартиру самой холодной водой, что может привести к большему потреблению энергии, рискам для безопасности и / или повреждению самих труб. В некоторых случаях перекрестный поток горячего и холодного может быть ошибочно принят за дисбаланс или наоборот. Увеличение энергопотребления системы не является эффективным решением. Это тот случай, когда имеет смысл обратиться за профессиональной консультацией.

Настройка системы горячего водоснабжения

В следующем списке описаны основные проблемы с горячей водой и способы их решения. Опытный суперинтендант может справиться с некоторыми из этих исправлений самостоятельно или, по крайней мере, выявить проблемы.

• Изоляция: Изолируйте все открытые трубопроводы горячей воды и резервуары для хранения.

• Температура подачи: Обратите внимание на жалобы жителей на слишком горячую воду. Вода, которая выходит из-под крана при температуре 140°F или выше (мы замерили почти 200°F в кухонной раковине!), указывает на то, что что-то нужно исправить. Уставка может быть слишком высокой, смесительный клапан может быть сломан, или накопительный бак может не смешивать должным образом.

• Элементы управления: Какие элементы управления установлены; они работают правильно или переопределены?

• Усилитель давления: если он установлен, проверьте давление воды на верхнем напольном приспособлении – оно не должно превышать 30 фунтов на квадратный дюйм. Убедитесь, что насосы повышения давления не отключаются и не включаются каждые несколько секунд. То же самое относится к насосам, оснащенным частотно-регулируемым приводом; убедитесь, что они не переопределены в «ручной» или байпасный режим.

• Насосы котла: Убедитесь, что насосы котла (если есть) работают только при работающем котле. Иногда они не контролируются должным образом и могут подавать лишнюю горячую воду через бойлеры и контур рециркуляции, увеличивая потери энергии.

Важным элементом поддержания работоспособности и эффективности систем горячего водоснабжения является обучение персонала здания. Строительный персонал должен быть знаком с основными операциями, техническим обслуживанием и поиском и устранением неисправностей органов управления и оборудования. Для операторов зданий доступно несколько вариантов обучения энергоэффективности, в том числе программа 32BJ Green Supers и сертификация Building Performance Institute EEBOPS.

Нагрев горячей воды стоит дорого и, как правило, крайне неэффективен.
