Армирование кирпичных стен и перегородок толщиной 120 мм

Строительство домов и других объектов из кирпича должно осуществляться только по СНиПам. Большая часть правил касается прочности возводимых сооружений. Мастерам известно очень много способов, которые помогают улучшить показатели прочности почти любых частей сооружения. То же самое можно сказать и о кладке стен из кирпича.

Кто-то может предположить, что самая крепкая сцепка – цементная. Однако есть способы сделать кирпичную кладку еще крепче с помощью включения особых деталей. Чтобы конструкция их кирпича оказалась прочнее, ее следует усилить арматурой.

Содержание статьи

• 1 Виды армирования
• 2 Армирование стен и перегородок из кирпича
• 3 Армирование кирпичных столбов
  • 3.1 Похожие статьи

Виды армирования

Выделяют несколько разновидностей армирования стен из кирпича: поперечное, вертикальное и продольное. Первый тип подразумевает применение простых прутков или сетки из металла. Прутки помогают не допустить раскол камня во время нагрузок, которые пытаются согнуть или растянуть его.

Прутки можно объединить в единую решетку с помощью сварочного аппарата или проволоки. Ширина ячеи должна составлять от 30 до 120 мм. В находящихся рядом швах нельзя заменять сетку отдельными прутками, которые положены под углом 90 градусов друг к другу.

Если арматурная решетка сделана из прутков очень большого размера, то это вызовет снижение прочности кладки вследствие большей толщины междурядных швов. Армирование стен и любых других конструкции осуществляется при помощи сетки, собранной на сварку. Она может быть в виде квадратов, прямоугольников или волнообразных фигур.

Чтобы металл не подвергался разрушению от ржавчины, его нужно погрузить в цементный раствор полностью на глубину не менее 2 мм со всех сторон. Шов будет иметь толщину не менее 14 мм, из которых 5 мм будут приходиться на армирование.

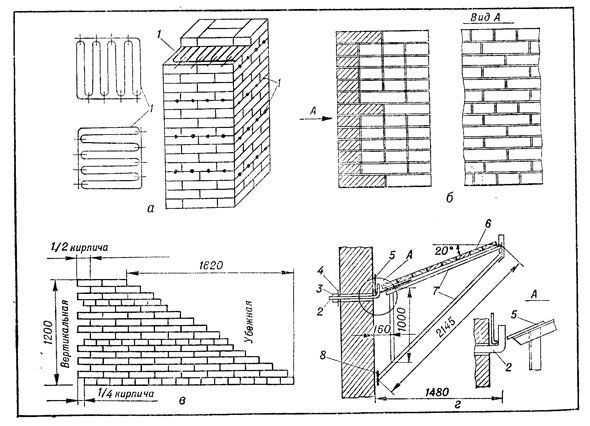

Стены и перегородки нужно армировать в каждом 5 ряду кирпичной кладки. Если применяется полуторный или двойной кирпич, то процедуру повторяют в каждом 4 ряду. Волнообразные изгибы придают арматуре непосредственно в месте стройки. Для этого арматуру толщиной от 5 до 15 мм изгибают каждые 5 или 10 см. Применять арматуру с большим диаметром недопустимо, потому что это повлечет увеличение толщины междурядного шва.

Армирование волнообразной проволокой стен делают в каждом 5 ряду. Укладывать ее следует парами перпендикулярно предыдущим 2 рядам. Стараются не допускать расстояние между прутками в сетке свыше 120 мм. Это один из самых доступных методов: просто выполняется и требует минимальных финансовых затрат. Его часто применяют в индивидуальном строительстве коттеджей и домов. Перемычки и аналогичные конструкции выкладывают из кирпича с применением поперечных ровных прутков.

Армирование стен и перегородок из кирпича

В местах повышенной сейсмической опасности стены домов нуждаются в укреплении следующими методами: вертикальный и продольный. Такое решение применяется для того, чтобы поглощать силы, пытающиеся растянуть небольшие стены, перегородки и столбы.

Решетка из металла должна выступать из кладки с внутренней стороны перегородки на пару миллиметров. Это необходимо для того, чтобы ориентироваться в рядах, имеющих арматуру.

Продольное армирование кладки из кирпича существует в двух разновидностях:

1. Наружное. В этом случае арматура должна располагаться на расстоянии не превышающем 15-кратного диаметра прутков.
2. Внутреннее. При его применении величина шага вычисляется умножением диаметра прутка на 25. Следовать этой рекомендации необходимо, чтобы у перегородки получилась достаточная прочность.

Продольное армирование стен и перегородок выполняют арматурой AI или AII. В этом случае толщина кладочного шва будет находиться в зависимости от влажности воздуха. Когда она не высокая, то она будет в пределах 1,2 см. Если влажность высокая, то кирпичи нужно укладывать на слой толщиной около 2-3 см.

Для выполнения армирования стен и перегородок в вертикальной плоскости используется арматура, имеющая класс AI или BI, толщиной от 3 до 8 мм. Металлическим сеткам для кладки создана современная альтернатива, которая получила название ЦПВС. Прочность и надежность у них на высоком уровне, однако они обладают малым весом и удобством работы.

Прямые прутки арматуры закладываются в рядовую кладку стен. Часть арматурных прутков кладутся по всей стене и вставляются в нее на глубину от 15 до 20 см. Это помогает усилить балку, организуя распределение нагрузки от камня на проем.

Арматура должна находиться в каждом втором-третьем ряду. Выбор зависит от нагрузки, которую испытывает балка. Выбор размера прутка осуществляется в зависимости от толщины шва кирпичной кладки. Балка и любые проемы в стене не должны быть больше 2 м.

Армирование кирпичных столбов

Столбы из кирпича можно выполнить двумя способами:

1. Несущие. Такие столбы служат опорой, которая способна удержать большое давление, имея небольшую поверхность основания. Они опираются на основание дома и рассчитаны исключительно на противостояние сжатию.
2. Заборные. Даже у них есть разновидности: калиточные и промежуточные. Первые рассчитаны на удержание веса подвижных ворот, а вторые – нет.

Выполнять кладку столбов из кирпича нужно с использованием усиливающих включений (сетка или прутки). Размер ячеи не должен превышать 120 мм. Чтобы обеспечить повышенную крепость кладке столба, в их основание бетонируется стальной столб или каркас из арматуры. Кирпичная кладка будет их закрывать со всех сторон, замуровывая.

Строить столбы с пустой серединой нельзя, потому что они обладают очень низкими показателями прочности. Что в будущем отразится на характеристиках всей конструкции. Чтобы сделать столбы еще прочнее, в некоторых рядах делают армирование сеткой. Если столб находится вплотную к стене, то их лучше соединить при помощи металлических прутков.

Устанавливать арматуру в кирпичные стены и перегородки можно производить без особых умений. Однако этот процесс оказывает очень сильное влияние на прочность и срок эксплуатации сооружения.

По вопросу использования арматуры лучше проконсультироваться у профессионалов.

Похожие статьи

Виды, особенности и правила армирования кладки из кирпича

Главная  »  Строительство  »

Укрепление кладки и придание прочности — главная задача при строительстве зданий и сооружений. Выбор арматуры зависит от несущей способности кладочного материала, перевязки кирпичной кладки и расстояния стержней при укреплении. Правила и техника выполнения армирования регламентируется нормативными документами.

Содержание

• Зачем необходимо армирование
• Что написано в СНИП по этому поводу
• Какая сетка используется для армирования
• Через сколько рядов проводится армирование
• Общие правила армирования кирпичной кладки
• Виды армирования
• Нюансы проведения работ

Зачем необходимо армирование

Процесс армирования необходим для предотвращения появления трещин в зданиях. Перед проведением строительства определяют необходимый диаметр стержней для арматуры, просчитывают нагрузку конструкции, выбирают способ укладки стержней и проводят другие не менее важные мероприятия.

Существует некоторые причины для использования армирования:

• вероятность усадки грунта и проседания почвы;
• для зданий в несколько этажей нагрузка на стены увеличивается за счет веса плит перекрытия, лестницы и крыши;
• при нехватке материала используют недорогие растворы и остатки кирпичей, которые следует укрепить для создания прочности;
• при возведении колонн и столбов, имеющих небольшой диаметр в сечении;
• строительство дома в сейсмически опасном регионе;
• пристройка нового здания к существующему объекту предполагает сооружение армопояса на стыке конструкций;
• участки кладки над проемами окон и дверей — уязвимы, они также дополнительно армируются;
• во время кладки без перевязки швов проводят армирование стен для придания жесткости.

При частном строительстве укрепление можно провести самостоятельно. Возведение сооружений в районах с частыми землетрясениями следует доверить специалистам.

Что написано в СНИП по этому поводу

Нормативный документ, регламентирующий устройство армирующего слоя, а именно СНиП 3.03.01-87 «Несущие и ограждающие конструкции», имеет такие пункты:

1. При армирующей кладке наружных стен и колонн, толщина шва должна быть не более 1,6 см, и превышает сумму диаметров арматуры при пересечении не менее чем на 4 мм. При поперечной укладке в стенах и простенках сетка должна состоять минимум из двух стержней по ширине. И она должна выступать за наружную грань стены на 2-3 мм.
2. Перегородки могут не армироваться, если они не раскреплены временным креплением, и имеют высоту 1,5 м, а толщину — 9 см. При толщине 12 см, высота не должна превышать 1,8 м.
3. При продольной стальные стержни арматуры соединяются с помощью сварки. Если она не применяется, то прутья заканчиваются крюками и перевязываются проволокой. Стержни идут внахлест и каждый конец не должен быть короче, чем сумма 20 диаметров.

Расчеты толщины, диаметра и размера ячеек сеток определяются из нормативов, приведенных в СНиП II-22-81 «Каменные и армокаменные конструкции».

Какая сетка используется для армирования

В основе армирующей конструкции в качестве усилительных элементов используются стальные прутья, либо сетка. С развитием технологий в настоящее время в качестве арматуры применяют полиэтиленовые или ПВХ стержни. Их диаметр составляет от 3 до 8 мм. Ячейки сетки могут иметь размеры от 3 до 10 см.

Высота сооружения определяет толщину элементов арматуры.

При сооружении частных домов применяют элементы с сечением около 3-4 мм, однако допускаются и более крупные размеры стержней. Армирующая сетка не используется, так как в точках пересечения прутьев толщина будет очень большая. В такой ситуации толстые стержни укладывают в виде зигзагов. Проволока искривляется каждые 5-10 см. Промежутки между прутьями могут различаться в зависимости от толщины арматуры.

Через сколько рядов проводится армирование

Частота горизонтальной укладки арматурной сетки определяется расчетом, основанным на строительных нормах. В расчетах учитывается нагрузка на стену, расположение относительно осей и высота кладки ряда. Сетки арматуры закладывают с промежутками 2-5 рядов обычной кирпичной кладки. При использовании утолщенного кирпича армирование проводится через 4 ряда.

Укладка зигзагом осуществляется парами в смежных рядах, чтобы они находились под углом 90^о относительно друг друга.

Сетки располагаются на расстоянии не более 45 см друг от друга. При расположении больше указанного расстояния эффект арматуры снижается. При укладывании сетки внахлест концы выступают не менее 15 см. На фасад стержни арматуры выходят не меньше чем на 2 мм. Это делается для контроля правильности укладки и служит для прочного соединения наружной отделки.

Общие правила армирования кирпичной кладки

Для укрепления здания необходимо не только правильно выбрать сечение проволоки и порядок укладки, но и соблюдать правила установки.

1. Армирующую сетку из стержней погружают в бетонную смесь полностью.
2. При использовании черного металла для прутьев его предварительно обрабатывают средствами от коррозии, затем окрашивают.
3. Толщина шва кирпичной кладки превышает размер арматуры не менее чем на 0,4 см.
4. При возведении здания на каждой стене используются стержни и армирующие сетки с одинаковыми показателями прочности и размером.
5. Концы сеток выступают за внешнюю линию кладки на несколько миллиметров.
6. Вручную изготовленные ячейки сетки соединяются с помощью вязального материала, сварка не используется.
7. Размеры ячеек сетки определяются расчетами перед началом работ.

Виды армирования

Арматура на кирпичной кладке может иметь разное расположение:

• продольное;
• поперечное;
• вертикальное.

Сетку для армирования покупают в магазине или делают самостоятельно на строительной площадке перед проведением кладки.

Продольное армирование кирпичной кладки

Для  упрочнения здания при боковых нагрузках и изгибе применяется продольное армирование. В таком случае сетка монтируется довольно редко, в основном укладываются стальные стержни, уголки, полоски, проволока. Арматуру располагают в продольном положении при кладке ограждающих конструкций и перегородок. Элементы армирующего слоя могут находиться с внутренней или наружной стороны стены.

Промежутки между проволокой рассчитываются на основе расположения арматуры. Внешнее размещение подразумевает шаг, не превышающий диаметр арматурного стержня более чем в 15 раз. Элементы укрепления, расположенные внутри стен, не должны находиться на расстоянии, превышающем толщину стержня в 25 раз.

При выборе сетки необходимо учитывать ее диаметр, от 3 до 8 мм. Ее располагают на расстоянии около 40 см в горизонтальных швах кладки из кирпича.

Раствор используется не ниже 25 марки, а арматура при укладке полностью утапливается в него.

Качество элементов продольного укрепляющего слоя должно совпадать с параметрами вертикальной арматуры.

Поперечное армирование

Такое укрепление кирпичных стен используется для перегородок, наружных стен и колонн. Способ работает при укреплении на изгиб и сжатии конструкции. При поперечном способе используется сетка из прутьев, связанных вязальным материалом. Все чаще строители выбирают просечные и вытяжные сетки, которые более удобны в работе.

При стандартной кирпичной кладке стен толщина прутьев может составлять от 5 до 8 мм. Более толстая арматура неблагоприятно повлияет на прочность возводимого здания. Укрепляющий слой кладут через каждые 2-5 рядов, при крупном кирпиче — каждые 4 ряда.

При продольном армировании допускается использование сетки в виде зигзага. Ее укладывают в соседних рядах перпендикулярно друг другу.

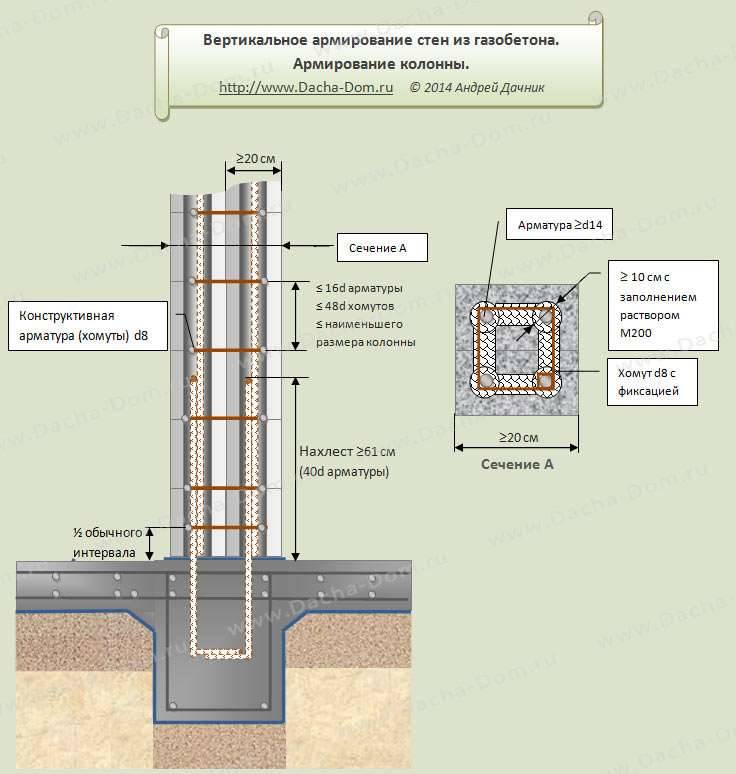

Вертикальное армирование кирпичной кладки колонн

Процесс заключается в использовании прутов, имеющих различную длину. При кладке через несколько рядов устраивают пустоты, в которые впоследствии вставляют арматурные прутья и заливают раствор. Это делает колонну или столб прочнее без увеличения сечения. Армирование по вертикали может быть внешнее или внутреннее. При внешнем устройстве стержни укладываются снаружи и заделываются бетонным раствором.

Внутреннее армирование предполагает установку прутов в полость колонны и последующую заливку раствором. При этом используются армирующие уголки для увеличения прочности. Их укладывают по углам колонны по мере возведения кирпичной кладки и перевязывают между собой. Для вертикального армирования проволока должна иметь диаметр 10-15 мм. Для большого здания с увеличенным количеством нагрузки берут арматуру диаметром 30 мм.

Нюансы выполнения работ

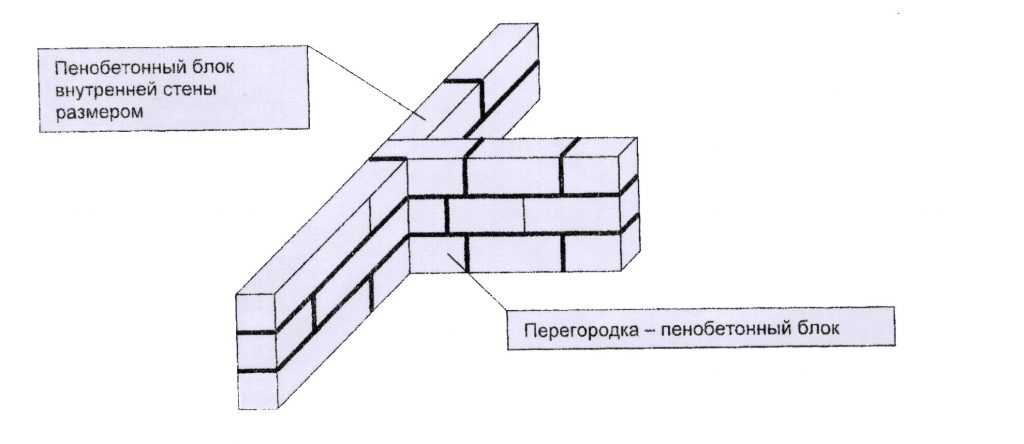

Помимо наружных несущих стен в зданиях возводят внутренние перегородки, ограждения балконов, наружные ограждающие конструкции печей и каминов. Также из кирпича производят облицовку здания, при этом используют красный или декоративный клинкерный кирпич. Такая кладка не несет основную нагрузку, однако она тоже должна обладать прочностью и устойчивостью.

Армирование кирпичной кладки в полкирпича

При строительстве дома нередко проводится кладка в полкирпича. Укладка стены не требует особых навыков. Схема расположения кирпича сводится к тому, что каждый последующий ряд кладки сдвигается относительно предыдущего на 120 мм, то есть половину кирпича. Такая кладка в шахматном порядке обеспечивает перегородкам прочность и устойчивость.

При проведении работ основой ровности кладки является первый ряд.

Работы начинают от угла, затем кладут кирпичи посередине. Между первым рядом и вторым укладывается арматурная сетка. Далее сетку используют в каждом пятом ряду.

В четверть кирпича

Кладку также используют для возведения внутренних перегородок, ограждений и отделки фасадов. Армирование производится по такому же принципу, как и укрепление перегородки в половину кирпича. Стена может быть одинарной или двойной.

При возведении кладки с помощью двойного кирпича толщиной 250 мм армирование необходимо проводить чаще: каждые 2-3 ряда.

При высоте кирпичной перегородки в половину или четверть кирпича до 300 см и ширине не более 500 см, армирование можно не выполнять в случае, если на стену не планируется установка оборудования или крупногабаритной мебели. При креплении к стене объемной и тяжелой техники ее армируют по общему правилу с использованием сетки или стальных прутьев.

При кладке стен должно присутствовать армирование, несмотря на расходы и увеличение срока проведения работ. Укрепление стен с помощью армирующего слоя придает зданию прочности и увеличивает срок эксплуатации. Перед проведением работ необходимо ознакомиться с нормами и требованиями, которые предъявляют к качеству и размеру элементов, а также правильности выполнения укладки.
