Брандмауэр что это такое в строительстве: Что такое брандмауэр строительный, виды, устройство

Брандмауэрная стена — что это, нормы, технические характеристики

По СНиП 21-01-97 «Противопожарная безопасность зданий и сооружений» для защиты зданий от пожаров, перекидывания огня на близстоящие постройки и распространения продуктов горения требуется строительство преград. К ним относятся противопожарные стены, перегородки и перекрытия. Брандмауэрная стена (другое название противопожарной стены) должна изготавливаться из огнестойких материалов и обеспечивать нужную защиту строительным конструкциям зданий разных категорий.

Что такое брандмауэр?

Брандмауэр представляет собой глухую стену, которую выполняют из негорючих стройматериалов. Ее предназначение — препятствование распространению пламени на рядом стоящие здания или соседние помещения в горящей постройке. Брандмауэр бывает 2 типов. Противопожарная стена 1-го типа должна противостоять распространению пламени не меньше 2,5 часов, 2-го типа — 0,75 часа. Брандмауэр в строительстве выполняют на самостоятельном фундаменте. Он должен разрезать по вертикали все здание и быть выше кровли.

Типы брандмауэра

Защитное ограждение может быть наружным или внутренним. Сооружения, защищающие от пожара, бывают:

• самонесущие, выдерживающие собственный вес;
• ненесущие, служащие ограждением, не опираются на фундамент, выдерживают свой вес только в пределах одного этажа;
• несущие, принимают нагрузку своего веса и вес примыкающих к ним элементов строения, крыши и кровли, опираются на фундамент.

Виды защитных элементов:

• капитальные стены, расположенные с одной или двух сторон постройки;
• отдельно стоящие перегородки, закрывающие открытое оборудование на предприятиях;
• защитные сооружения крыши.

Материалы для изготовления брандмауэра: бетон, железобетон, кирпич, камень. Двери, окна, отопление, сантехника должны изготавливаться из трудно воспламеняющихся веществ или сплавов для предупреждения распространения пожара в зданиях и на производстве.

Защитные стены выполняют по правилам и нормам, прописанным в государственных стандартах и СНиП.

Защитные устройства могут быть скрытые, возвышающиеся над крышей, покрытые листовым свинцом.

Скрытый

В новых постройках защита, устраняющая опасность распространения пожара, чаще выполняется скрытой. При изготовлении крыши рейки, из которых сделана обрешетка, доходят до средины брандмауэра. На них крепятся брусья для различного вида кровельных покрытий.

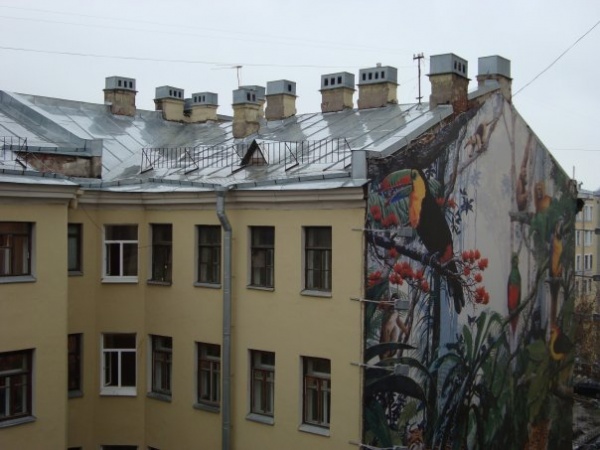

Возвышающийся над крышей

В старых постройках защитные конструкции изготавливались возвышающимися над крышей. В этом варианте они покрываются защитной облицовкой сверху и по бокам до образования стыка с крышей. Такое изготовление брандмауэра препятствует попаданию влаги в конструкцию. Улучшают его влагостойкость дополнительным покрытием поверхности изоляционными строительными материалами.

Из листов свинца

Улучшить противопожарную защиту построек, защитить огнестойкую конструкцию от воздействия атмосферных осадков, создать привлекательный вид противопожарной стене позволяет применение облицовки из листового свинца.

Свинец имеет голубовато-серый цвет, на воздухе окисляется и образует защитную пленку. Пленка устойчива к воздействию агрессивной среды и коррозии. Материал отличается пластичностью, не вступает в химические реакции, имеет высокий уровень влагостойкости.

Устройство брандмауэра

При устройстве брандмауэра нужно учитывать некоторые факторы:

• стены из природного камня выполняют шириной от 50 см, из кирпича — больше 25 см;
• если требуется защитная конструкция толщиной в 1 м и большой высоты, то для экономии материалов устанавливают железобетонные столбы, и перегородки между ними выполняются меньшей толщины;
• стандартная защитная конструкция изготавливается без окон и дверей;
• если в конструкции необходимо установить двери или окна, то они выполняются из негорючих материалов, стекло применяется армированное или стеклоблоки, общая площадь проемов не должна превышать 25%;
• высота брандмауэра над легко воспламеняющейся крышей — 600 мм и 300 мм для кровли из огнестойких материалов.

Стена опирается на фундамент, балку или железобетонный каркас и возводится на всю высоту строения. Вентиляция и дымовой канал должны иметь предел огнестойкости до 2,5 часов. Противопожарная защита должна выполнять свои функции при обрушении примыкающих к ней конструкций. Следует избегать пересечения защитной конструкции с трубопроводами, транспортирующими горючие смеси, жидкости и вещества.

Монтаж огнеупорных установок требует использования надежных и негорючих уплотнительных материалов для заделывания мест соединения, зазоров, пустот.

Брандмауэр – что такое брандмауэр (файрвол), как работает эта функция? Преимущества

В компьютерных сетях брандмауэр (файрвол) обнаруживает и блокирует сетевой трафик на основе предварительно определенных или динамических правил. Они защищают сети и устройства

от вторжения потенциально опасных киберпреступников, которые могут заражать устройства
и использовать их в злонамеренных целях.

В компьютерных сетях брандмауэр (файрвол) обнаруживает и блокирует сетевой трафик на основе предварительно определенных или динамических правил. Они защищают сети и устройства от вторжения потенциально опасных киберпреступников, которые могут заражать устройства и использовать их в злонамеренных целях.

Что такое брандмауэр?

Термин происходит от английского слова «firewall», что означает противопожарную стену, которая препятствует распространению огня и смягчает воздействие
на человека.

В сетевой безопасности файрвол — это система на основе программного
или аппаратного обеспечения, которая является своеобразным посредником между безопасными и непроверенными сетями, а также их частями. Главная функция брандмауэра — фильтрация вредоносного и потенциально опасного контента и соединений.

• Файрвол сетевого уровня выполняет функцию защиты внутренних систем, которые состоят из нескольких устройств или подсетей. Он работает
  на сетевом аппаратном обеспечении и поэтому соответствует потребностям предприятий любого размера.
• Файрвол на основе хоста запускается непосредственно на рабочих станциях пользователей и поэтому оказывает более персонализированные правила фильтрации.

Большинство операционных систем обеспечивают собственный файрвол
на основе хоста с базовыми функциональными возможностями.

Первые коммерческие брандмауэры для компьютерных сетей были разработаны в конце 1980-х годов компанией Digital Equipment Corporation (DEC). Технология приобрела популярность и стала распространенной
в течение следующего десятилетия благодаря развитию глобального Интернета.

Как работает брандмауэр?

Существует несколько типов брандмауэров с различными видами фильтрации трафика. Брандмауэр первого поколения работает как пакетный фильтр, сравнивая основную информацию, такую как оригинальный источник, назначение пакета, используемый порт или протокол, с определенным перечнем правил.

Второе поколение брандмауэра содержит еще один параметр для установки фильтра — состояние соединения. На основе этой информации технология может отслеживать данные
о начале соединения и текущие соединения.

Брандмауэры третьего поколения построены для фильтрации информации с помощью всех уровней модели OSI, в частности и прикладного уровня. Они распознают программы и некоторые широко распространенные протоколы, такие как FTP и HTTP. На основе этой информации брандмауэр может обнаруживать атаки, которые пытаются обойти его через разрешенный порт или несанкционированное использование протокола.

Новые файрволы все еще принадлежат к третьему поколению, однако их часто называют «следующим поколением» или NGFW. Данный вид объединяет все ранее использованные подходы с углубленным осмотром отфильтрованного контента и его сравнение с базой данных для выявления потенциально опасного трафика.

Современные брандмауэры часто имеют встроенные дополнительные системы безопасности, например, виртуальные частные сети (VPN), системы предотвращения и обнаружения вторжений (IPS / IDS), управление идентификацией, управление приложениями и веб-фильтрация.



Брандмауэры третьего поколения построены для фильтрации информации с помощью всех уровней модели OSI, в частности и прикладного уровня. Они распознают программы
и некоторые широко распространенные протоколы, такие как FTP и HTTP. На основе этой информации брандмауэр может обнаруживать атаки, которые пытаются обойти его через разрешенный порт или несанкционированное использование протокола.

Новые файрволы все еще принадлежат к третьему поколению, однако их часто называют «следующим поколением»
или NGFW. Данный вид объединяет все ранее использованные подходы с углубленным осмотром отфильтрованного контента и его сравнение с базой данных для выявления потенциально опасного трафика.

Современные брандмауэры часто имеют встроенные дополнительные системы безопасности, например, виртуальные частные сети (VPN), системы предотвращения и обнаружения вторжений (IPS / IDS), управление идентификацией, управление приложениями и веб-фильтрация.

Какие преимущества использования брандмауэра?

Он обеспечивает улучшение безопасности и защиту устройств от вредоносного входящего трафика.

Также технология может фильтровать выходной трафик. Это помогает уменьшить вероятность кражи данных злоумышленниками. Кроме того, важная функция брандмауэра заключается в уменьшении риска устройств стать частью ботнета — вредоносная сеть с большой группой устройств, которая управляется киберпреступниками.

Файрвол необходим для компаний с сетями, которые состоят из нескольких рабочих станций, соединенных с сетью Интернет. Он создает единую точку входа, где некоторые внешние угрозы идентифицируются и обезвреживаются.

Брандмауэр также отделяет внутренние системы компании от публичного Интернета, и таким образом создает защищенную среду со свободным
и безопасным перемещением данных.

ESET Smart Security Premium

Премиум-защита для опытных пользователей.

ESET Smart Security Premium

Премиум-защита для опытных пользователей.

ESET Smart Security Premium

Премиум-защита для опытных пользователей, которая основана на идеальном сочетании точности обнаружения, скорости работы и удобства в использовании.

Загрузить

Похожие темы

Фишинг

Скрытый майнинг

Брандмауэр

Кража личной информации

Программы-вымогатели

Спам

Троян

Вредоносные программы

Проектирование и строительство противопожарных экранов — Консультации по строительным и противопожарным нормам и противопожарной инженерии в Ванкувере и Виктории

Дата: Бюллетень № 2 — 5 января 2017 г.

Тема: Проектирование и строительство противопожарных экранов

Номер выпуска: 2017-01

Рисунок 1: Типичная каменная стена в деревянном каркасе

.

Последние разработки в области строительства брандмауэров требуют пересмотра первоначального назначения и функций брандмауэров.

Брандмауэры — это, по сути, инструмент для снижения вероятности неконтролируемого распространения огня по территории. Первоначальная концепция «пожарных подразделений» заключалась в том, что огонь не будет распространяться за пределы пожарной части в наихудших условиях без попыток его потушить.

Для достижения этой цели объект либо разделяет здания посредством достаточного пространственного разделения, либо разделяет здания брандмауэрами таким образом, чтобы огонь ограничивался пожарной частью. Хотя термин 9Для этой цели теперь используется строительный район 0017 , принцип тот же. Национальный строительный кодекс Канады (NBCC) определяет брандмауэр как противопожарное разделение, которое разделяет или разделяет соседние здания; такие противопожарные перегородки ограничивают огонь до заданной степени и, что наиболее важно, обладают структурной устойчивостью в условиях пожара.

 Важно отличать обычные противопожарные перегородки от брандмауэров. Противопожарная перегородка действует как барьер для защиты от распространения огня, но ее легко снести в случае обрушения конструкции по обе стороны от нее. Такие противопожарные перегородки также не являются непрерывными, как обычно должны быть брандмауэры. Вы можете рационализировать это, рассматривая противопожарное разделение как защиту от радиации и проникновения огня. Другие жилые помещения и жильцы защищены от немедленных последствий пожара, но, как правило, до того, как произойдет обрушение, будет либо эвакуация, либо вмешательство пожарной службы. В случае брандмауэров они либо останутся на месте, либо будут функционировать, чтобы предотвратить полное обрушение и, в конечном итоге, распространение огня на соседнее здание без вмешательства пожарной службы или других лиц.

В NBCC брандмауэры обычно рассчитаны на 2 часа работы для помещений с низким уровнем риска и на 4 часа для групп E (розничная торговля), F1 (высокая опасность на производстве) и F2 (средняя опасность на производстве). Это не исключает более высоких оценок для необычных ситуаций с высоким риском. Брандмауэры максимального прогнозируемого убытка (MFL), используемые Factory Mutual и другими крупными страховщиками, могут быть более обременительными и обычно применяются к необычным структурам, таким как крупномасштабные промышленные операции.

В некоторых случаях могут потребоваться горизонтальные смещения в брандмауэре, что требует особого проектирования для обеспечения структурной устойчивости, в частности, смещенных брандмауэров.

Чтобы предотвратить распространение огня вокруг брандмауэра, брандмауэры в обычных зданиях из горючих или негорючих материалов обычно требуют парапетов (вертикальных выступов через крышу). Исключение составляют случаи, когда крыша имеет железобетонную конструкцию и имеет огнестойкость не менее одного часа для двухчасового противопожарного экрана или двух часов для четырехчасового противопожарного экрана. Это своего рода послабление по сравнению с традиционной конструкцией брандмауэра, поскольку теоретически крыша может рухнуть более чем за час, что приведет к обрушению брандмауэра. Предполагается, что железобетонная конструкция должна меньше подвергаться обрушению, повреждению и проникновению пламени за счет своей однородности.

Хотя Кодекс не разрешает охват горючих материалов вокруг брандмауэра на концах, он не требует предоставления расширений, которые традиционно использовались для предотвращения вовлечения и «обгорания» брандмауэра на горючих стенах.

Традиционные детали в виде тройников или продолжения брандмауэров через горючие стены показаны на рисунке 2.

Рисунок 2 Тройник на конце брандмауэра действует как противопожарный барьер.

Рис. 3 Выступ через конец брандмауэра для предотвращения распространения огня по стене.

NBCC требует, чтобы поддерживающая структура брандмауэра, поддерживаемая брандмауэром или подключенная к брандмауэру, обладала такой же огнестойкостью, что и брандмауэр, чтобы структурный отказ этих поддерживающих или соединенных элементов не приводил к разрушению брандмауэра.

Исключением является случай, когда брандмауэр состоит из двух брандмауэров, расположенных вплотную друг к другу, каждый из которых привязан к соответствующему каркасу здания и сконструирован таким образом, что крах одного брандмауэра не приведет к краху другого.

Это типичное расположение брандмауэров, поскольку каждая сторона брандмауэра может быть привязана к несущей конструкции обычным образом. Кроме того, если наружная стена обладает огнестойкостью, можно добавить новую независимую стену в новом здании аналогичной конструкции при условии соблюдения требований к проемам в стене и парапетах.

Рис. 4. Конструкция межсетевого экрана вплотную. Обратите внимание, что единственное соединение находится на окладе крыши.

Следует отметить, что NBCC разрешает каждому брандмауэру в этой ситуации иметь половину требуемого рейтинга отдельного брандмауэра. Это компромисс, так как идея состоит в том, что при обрушении здания с одной стороны распространение огня не произойдет за границу без попыток его потушить. Маловероятно, что при полном выгорании стена, рассчитанная на один час, сможет выжить после того, как рухнет первая стена. Там, где предусмотрены стены спина к спине, первоначальный замысел предполагал, что обрушение на одну сторону — например, с незащищенной стальной конструкцией — может произойти в течение 10 минут.

В этих обстоятельствах кажется нереалистичным ожидать, что половина требуемого рейтинга будет достаточной для соответствия критериям наихудшего случая. Такое же послабление не разрешено в США.

Начиная с NBCC 2005 г. разрешены материалы, отличные от кирпичной кладки или бетона, при условии, что сборка защищена от повреждений, которые могут нарушить целостность противопожарной стены, и при условии, что конструкция стены соответствует 4.1.4.17 NBCC.

В Приложении А к Части 3 утверждается, что повреждения относятся к повреждениям, возникшим при нормальном использовании. Это неправильно.

Традиционное использование бетона и кирпичной кладки должно было позволить брандмауэру сопротивляться воздействию разрушающихся элементов, некоторые из которых могли быть смещены разрушающими силами. Образ обломков после обрушения конструкции предполагает, что это реальная проблема. Предположение, что это проблема износа, могло возникнуть в результате других проблем. В других помещениях повреждение брандмауэров происходит в результате повреждения транспортных средств, особенно тех, которые используются для погрузки на складах и в торговых помещениях. Однако характер этого повреждения, такого как на складах для хранения ковров, предполагает, что конструкции, отличные от кирпичной кладки или бетона, будут еще более подвержены повреждениям.

Несмотря на то, что в большинстве случаев обрушения видны поля обломков вокруг здания, в худших случаях обломки выбрасывались и откладывались на значительном расстоянии от зданий. При прогрессирующих обрушениях, например, во Всемирном торговом центре, обломки смещались на 600 футов от периметра здания. Предполагается, что выступ обломков может увеличиваться с высотой здания и механизмом обрушения.

По этой причине целесообразно обеспечить конструктивную и огнестойкость к прямому/локальному воздействию разрушающихся элементов и падающего строительного мусора или других предметов во время пожара.

Рис. 5 Поле мусора в деревянном каркасе

Ссылка на Часть 4, Конструктивное проектирование, указывает на конкретные требования по обеспечению структурной устойчивости брандмауэров. Противопожарные перегородки рассчитаны на расчетную боковую нагрузку, указанную в части 4, или расчетную боковую нагрузку 0,5 кПа в условиях пожара. В имперских единицах эта сила на обычном 100-футовом участке стены высотой 16 футов соответствует поперечной силе в 16 700 фунтов.

Как правило, брандмауэры не рассчитаны на взрывоопасное давление, хотя это указано в качестве цели в NBCC. Там, где существует опасность взрыва, могут использоваться другие стандарты, такие как NFPA 68 для вентиляции при взрыве, для предотвращения взрыва и сброса давления до того, как оно превысит максимально допустимое давление брандмауэров.

Важным фактором при проектировании брандмауэров является тепловое расширение, а также возможность движения под действием сейсмических и других факторов. Для получения дополнительной информации как о тепловом движении, так и о структурной деформации см. статью CCMPA о брандмауэрах Гэри Стерджена.

Брандмауэры бывают разных типов:

Рис. 6: Типичный двойной брандмауэр — кредит знаний и обучения ASCE. Обратите внимание на зазор между брандмауэрами на тепловое расширение, устойчивость к ударам при сейсмических нагрузках .

Консольный брандмауэр, по сути, является самонесущим, и единственное соединение находится у основания. Поскольку эта система зависит от вертикальной арматуры, ограничение по высоте составляет около 10 метров. Поскольку стена отдельно стоящая, крыша независимо поддерживается с каждой стороны. Зазор до 150 мм требуется для теплового расширения и перемещения в зависимости от высоты и длины отсеков.

Рис. 7 Консольный межсетевой экран.

В связанных брандмауэрах боковая устойчивость зависит от каркаса здания. Брандмауэр может содержать одинарный или двойной столбец. Натяжение разрушающейся стали сопротивляется на стороне, не поддерживающей огонь.

Рис. 8 Связанный брандмауэр с двойной или одинарной колонной, заключенный в каменную/бетонную конструкцию.

Рис. 8 Связанный брандмауэр с двойной или одинарной колонной, заключенный в каменную/бетонную конструкцию.

При использовании брандмауэров со слабыми связями структурные компоненты поддерживаются брандмауэром таким образом, что неисправная структура может разрушиться без нарушения целостности брандмауэра. Соединения со слабым звеном используются со связанными брандмауэрами, где стена укреплена деревянной конструкцией. Там, где деревянные балки проходят перпендикулярно стене, их можно обрезать огнем, чтобы они могли разрушиться от стены в условиях пожара. Это характерно для традиционного тяжелого деревянного строительства. Более подробная информация доступна в упомянутом выше документе CCMPA.

Резюме

• Брандмауэры предназначены для предотвращения распространения огня в самых тяжелых условиях без попыток потушить огонь.

• Традиционные брандмауэры изготавливаются из кирпичной кладки/бетона.

• Использование альтернативных материалов, отличных от кирпичной кладки или бетона, разрешено с 2005 года и будет рассмотрено в нашем следующем бюллетене.

• Структурная стабильность является ключевым фактором и может быть решена по-разному с помощью различных типов брандмауэров.

• Стены, как правило, непрерывные и имеют рейтинг 2-4 часа в зависимости от занятости.

• Традиционная конструкция брандмауэра обладала хорошей устойчивостью к повреждениям для предотвращения проникновения в стену разрушающейся конструкции.

• Горизонтальные и вертикальные перемещения в стенах возникают из-за термических и других воздействий. Необходимы зазоры для обеспечения возможности перемещения и предотвращения повреждения брандмауэров.

• Детали парапетов и торцевых стен важны для предотвращения распространения огня в некоторых типах конструкций.

• Доказанная эффективность после Великого лондонского пожара: 1666

Рисунок 9: Изображение Великого лондонского пожара.

Подготовлено:  John T. Ivison

5 января 2017 г.

Противопожарные перегородки для зданий — брандмауэры

Противопожарная перегородка — это противопожарная перегородка, представляющая собой отдельный узел, разделяющий здание или соседние здания. Стена, разделяющая этаж или здание на пожарный отсек, обладает соответствующим сопротивлением распространению огня. Брандмауэр обычно строится из негорючих материалов.

Рис.1. Брандмауэр из бетонной кладки

Брандмауэр можно использовать в качестве надежной защиты от распространения огня. Брандмауэр выдерживает воздействие огня и предотвращает его распространение, удерживая его с одной стороны стены до тех пор, пока огонь не выгорит или не будет потушен.

Подробнее об огнестойкости бетона

0150

Конструкция брандмауэра не должна приводить к обрушению брандмауэра, что может привести к полному обрушению здания (раздел 706.2 IBC 2012). Когда один брандмауэр не может гарантировать полную защиту здания от огня, брандмауэр должен быть построен двумя отдельными стенами. Это называется двойным брандмауэром.

В случае двойного брандмауэра каждая стена имеет степень огнестойкости не менее половины требуемой для брандмауэра. Двойные брандмауэры обеспечивают высокую огнестойкость даже при сильном пожаре, сохраняя устойчивость и предотвращая обрушение здания. Здесь сторона стены, обращенная к огню, должна быть только обрушена огнем, а оставшаяся стена на стороне, противоположной огню, должна остаться стоять. (2012 IBC в соответствии с NFPA 221).

Нормальная толщина брандмауэров составляет 2 дюйма, которые устанавливаются на расстоянии не менее 3/4 дюйма от деревянных стоек или каркаса из стальных стоек.

Подробнее о: Что такое огнеупорные кирпичи?

Необходимость в брандмауэрах

Брандмауэры необходимы для:

• Сдерживания пожаров и ограничения материального ущерба
• Защиты людей, находящихся в здании

Противопожарные стены представляют собой тип огнестойкой конструкции. Конструкция с номинальной огнестойкостью представляет собой пассивную форму системы противопожарной защиты, которая обеспечивает устойчивость по мере распространения огня. Это противоположно активным системам противопожарной защиты, таким как автоматическая спринклерная система, которая пытается подавить огонь.

Класс огнестойкости брандмауэра

Класс огнестойкости брандмауэра, используемого для противопожарного разделения в конструкциях, выражается как:

1. Класс огнестойкости
2. Класс огнестойкости

1. Класс огнестойкости

Класс огнестойкости параметр, указывающий продолжительность огневого испытания, которому подвергался открывающийся защитный узел (например, брандмауэр).

2. Степень огнестойкости

Определяется как время в минутах или часах, в течение которого материалы или сборки выдерживали воздействие огня, как определено испытаниями или методами в соответствии с испытаниями, проводимыми по стандартам. Это показатель продолжительности испытания на огнестойкость защитного устройства проема, такого как брандмауэр.

В приведенной ниже таблице показаны группы брандмауэров с разной степенью огнестойкости в часах согласно IBC 2012.

Например, степень огнестойкости варьируется от 2 часов для складских помещений (группа S) и заводов (группа F) до 4 часов. для объектов повышенной опасности (группа H). Кроме того, в Таблицах 721 IBC 2012 года указана минимальная огнестойкость в часах различных конструктивных элементов.

Рекомендации по проектированию брандмауэра

Материалы, используемые для проектирования брандмауэра, должны соответствовать стандарту ASTM E 119.(Стандартный метод огневых испытаний строительных конструкций и материалов).
