В сфере строительства все более популярным становится возведение буронабивного ленточного фундамента. Он способен стать надежным основанием для последующей постройки и обойтись значительно дешевле в финансовом плане.
Строительная компания «ПСК Основания и Фундаменты» предоставляет различные услуги в сфере проектирования и строительства.
Мы поможем возвести ленточный фундамент с буронабивными сваями, наши специалисты обладают большим опытом и навыками подобной работы. В наличии имеется все необходимое оборудование и строительный инвентарь. И самое главное – мы знаем всю специфику, технологию работы для создания долговечной конструкции.
Характеристика буронабивного ленточного фундамента
Основная особенность буронабивного фундамента – его свайная конструкция. Каждая свая имеет круглое сечение, укреплена арматурой и эффективно распределяет вес здания, и его нагрузка передается на грунт.
Сваи делаются на месте, путем заливки скважины цементным раствором. Сами скважины можно проделать с помощью бурового аппарата. То есть при возведении буронабивного фундамента не происходит значительного повреждения грунта – земля аккуратно обрабатывается буром, делаются скважины нужной глубины, готовые для дальнейшей работы.
При определении глубины нужно учесть, какие свойства почвы на месте строительства. Задача – пройти начальный слой земли и дойти до грунта несущего типа, обладающий высокой устойчивостью.
Буронабивной фундамент хорошо подходит для частного домостроительства, хотя в стандартном исполнении не предполагает создания цоколя.

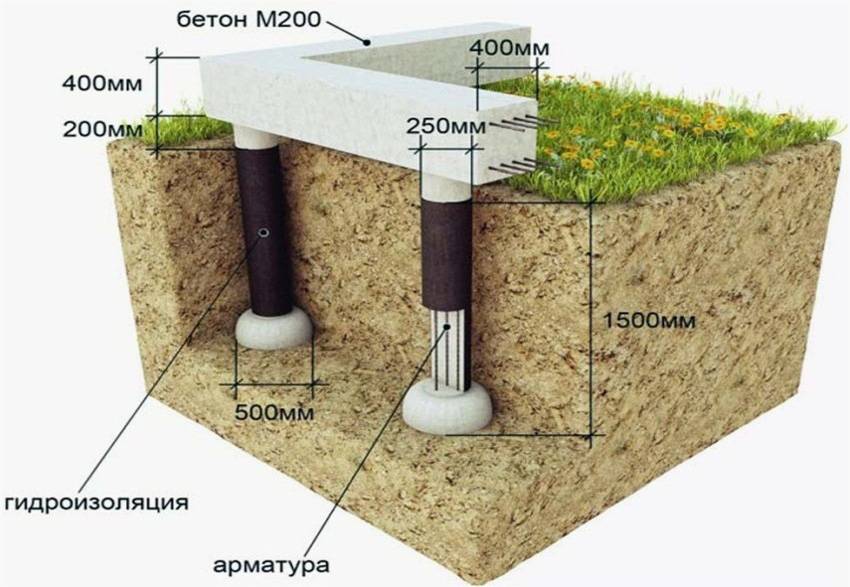

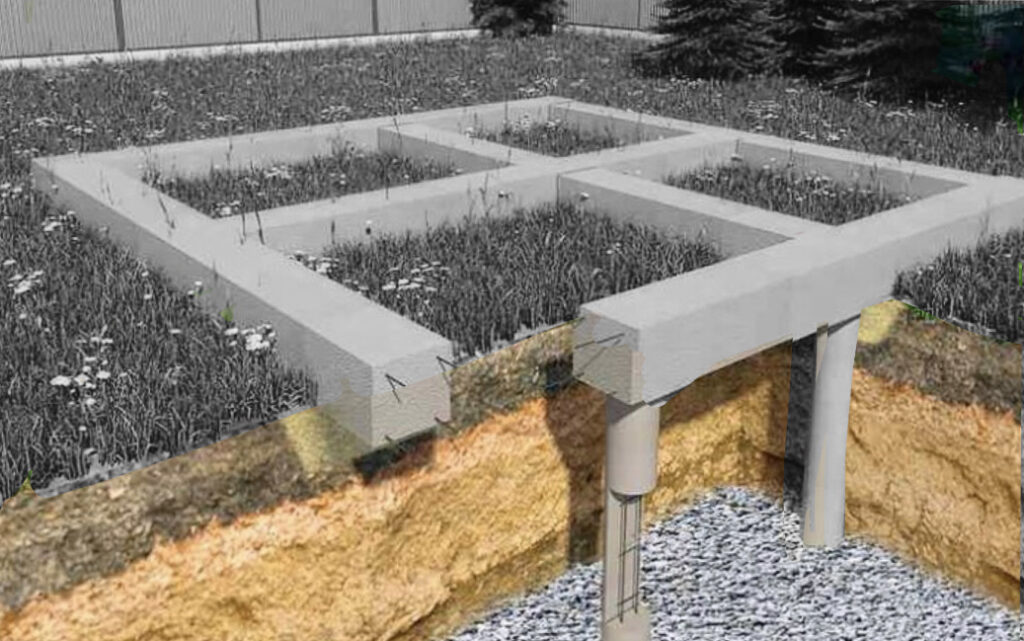

Сейчас строители научились соединять свайную конструкцию с ленточным основанием.
В таком случае выкапываются траншеи (стандартная высота – 40 см), где будет создаваться лента. Сваи в этом случае делаются с учетом ее высоты. При необходимости есть возможность сделать небольшое цокольное пространство.
Буронабивной ленточный фундамент делает здание более устойчивым и надежным. Здание будет опираться не на сваи и подушку из песка и щебня, а на сваи, соединенные крепкой бетонной лентой. Кроме того, лента позволит равномернее распределить массу постройки на сваи, повышая износостойкость конструкции.
Создание такого типа основания целесообразно заказывать у профильных специалистов. Только в этом случае удастся построить действительно надежный дом, который прослужит много лет.
Мы предоставляем заказчикам любые услуги по устройству буронабивных свай
Наш опыт работы — более 10 лет.
Мы выполняем все работы, связанные с основаниями: проектирование начиная с оценки грунта, закладку фундаментов, все необходимые меры по защите, усиление уже существующих оснований, усиление стен в запущенных случаях.
Технология возведения фундамента
Процесс возведения буронабивного ленточного фундамента состоит из нескольких этапов.
Подготовка
- указать места бурения скважин с шагом – не более 2 м;
- рассчитать ширину ленты, местоположение осей и др.
Для наглядности используются шнуры и обноска.
Проведение земляных работ
На этом этапе требуется создать траншеи и пробурить скважины. Их размеры зависят от особенностей грунта, глубины залегания более твердых пород и особенностей будущей постройки.
Траншея должна соответствовать ширине будущей ленты, в глубину порядка 40-60 см. По периметру основания производится бурение скважин. Они охватывают всю коробку будущей постройки, также находятся под будущими стенами, как несущими, так и ненесущими.
Особое внимание необходимо уделить местам пересечения стен. Все это позволит равномерно распределить вес постройки.
Это важно!
При бурении скважины имеет значение ее диаметр и высота. Обыкновенно размер диаметра находится в диапазоне от 15 до 45 см, занимая 2/3 ширины траншеи. Следует помнить о том, что диаметр скважины должен быть шире примерно на 7-10 см, нежели будущая свая – это пространство необходимо для создания опалубки.
Говоря о длине, то есть глубине бурения, то она должен быть не меньше глубины промерзания почвы (для надежности постройки). Этот показатель зависит от региона, в среднем от 1 м до 2 м.
Устройство буронабивных свай с применением обсадных труб
Испытания буронабивных свай
Что лучше, винтовые сваи или буронабивные?

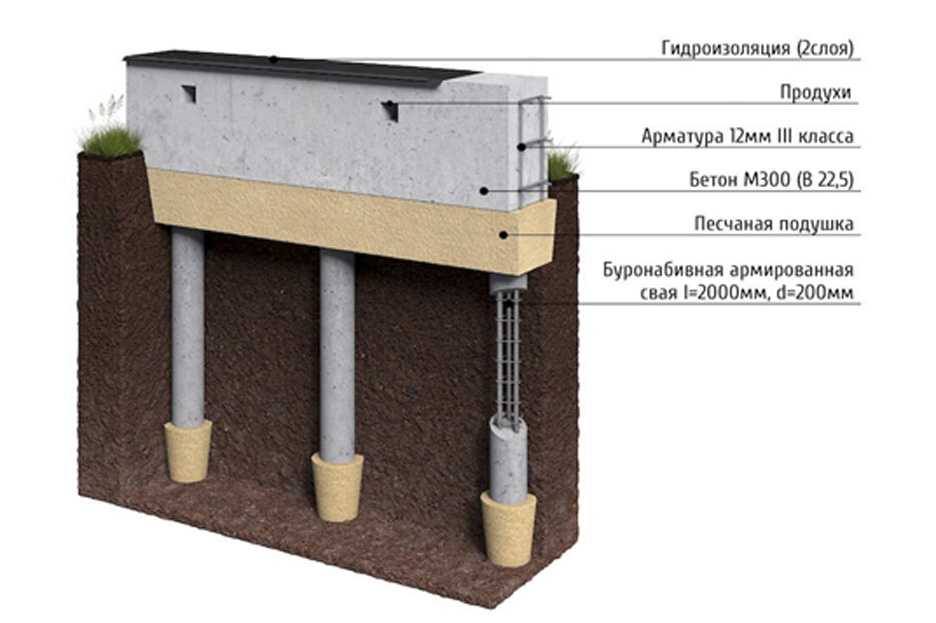

Гидроизоляция свай и создание опалубки
Сваи, как основу фундамента, необходимо защитить от влаги.
Это существенно повысит срок службы, эксплуатационные характеристики всей постройки. Гидроизоляция производится с помощью рубероида или аналогичных водонепроницаемых материалов.
Для защиты свай от воды можно использовать трубы, выполненные из пластика или асбестоцемента. Но в этом случае придется учитывать их диаметр еще на этапе бурения. Потому со способом гидроизоляции нужно определиться заранее.
Будущий фундамент покрывается слоем песка. Подготавливается опалубка для заливки бетонной смеси.

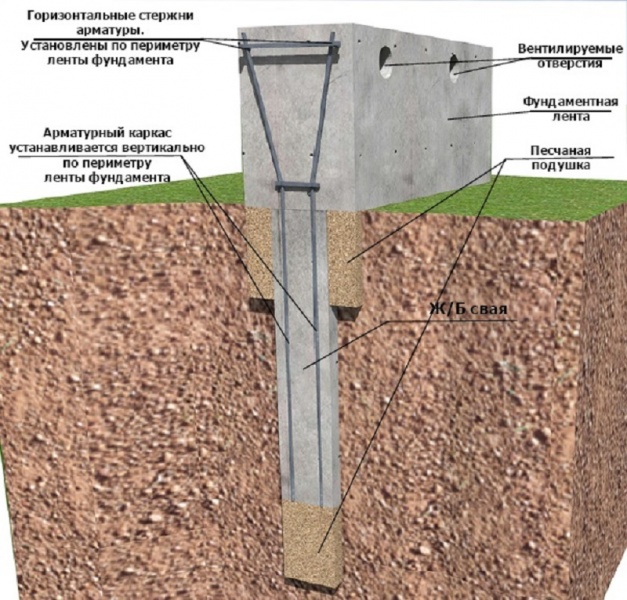

Армирование
Для большей надежности сваи и ленты следует армировать. Для этого подойдут металлические прутья 6-15 см. Куски арматуры необходимо соединить между собой, сварить таким образом, чтобы металлическая основа легко вошла в подготовленную скважину.
Армирование следует проводить в двух плоскостях:
- вертикальное. Соединенные прутки опускаются вертикально в скважину – они будут брать на себя основную нагрузку, вес здания;
- горизонтальное.
Используются более короткие прутья, которые опускаются в скважину поперечно. Они придают большую жесткость конструкции.
Используются более короткие прутья, которые опускаются в скважину поперечно. Они придают большую жесткость конструкции.Для этого необходимо куски арматуры сваривать – часть прутьев будет находиться в вертикальном, часть в вертикальном положении.

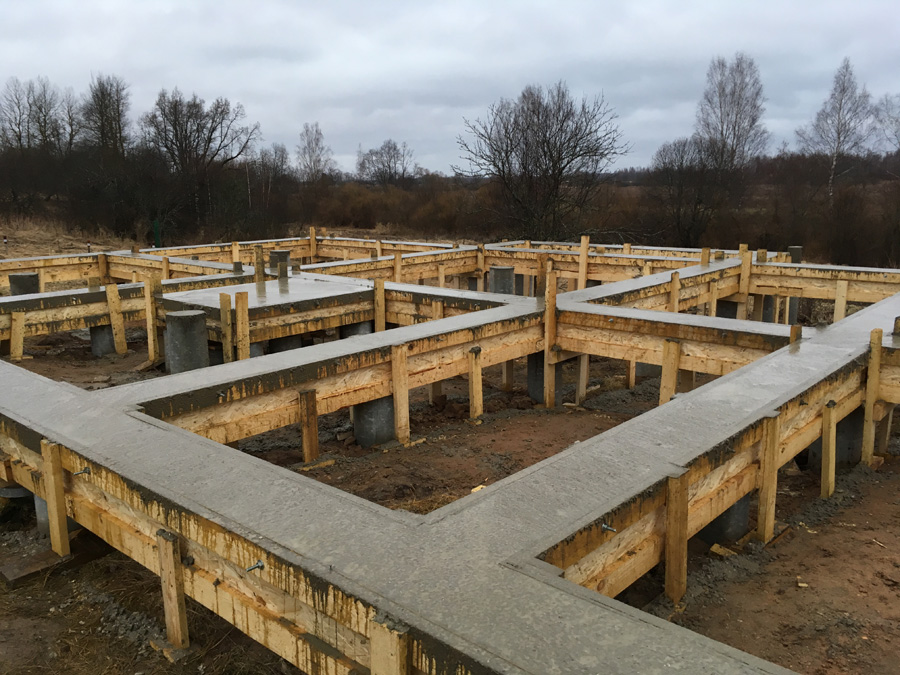

Заливка
Первым делом цементной смесью необходимо заполнить скважины – это снижает опасность возникновения пустот. Дополнительно к этому проводится утрамбовка смеси после каждые 30 см заливки.
После заливается лента фундамента, оформленная опалубкой.
Это важно!
Процесс высыхания ленточного фундамента с буронабивными сваями составляет несколько дней (в зависимости от погоды).
После заливки важно дать смеси достаточное время для приведения в рабочую форму. Невыполнение этого требования приведет к тому, что конструкция окажется недостаточно надежной.
Особенности создания буронабивного фундамента
Возведение такой конструкции своими руками приведет необходимости закупки или аренды дополнительного оборудования.
Необходимы буровые машины, лучше – автоматизированные. Это приведет к дополнительным расходам.
Кроме того, далеко не все граждане знают о нюансах более качественной работы:
- для большей надежности основания применяется технология создания конусообразных свай — расширения диаметра по мере бурения;
- для повышения плотности фундамента используется специальные аппараты – вибрационные буры.
И это только часть секретов. В этих условиях всю работу выгоднее поручить профессионалам.
Наши специалисты детально знают, как построить долговечный фундамент. Мы используем самые современные технологии при создании конструкций.
Преимущества буронабивных ленточных фундаментов
- Подготовительные, земельные работы отличаются большей легкостью. Конечно, для создания ленты необходимо выравнивать грунт и делать траншею, однако это займет гораздо меньше времени и сил в сравнении с монолитным строительством.
- Исходя из этого, более низкая стоимость. На строительные материалы потребуется израсходовать меньше средств, что, говоря о фундаменте, является важным плюсом.
- При наличии квалифицированных работников и оборудования возведение не займет много времени.
- Поскольку работа не требует создания большого котлована, строительства не нарушит ландшафт и дизайн участка.
- При соблюдении технологии вода, влага (даже при наличии водоема поблизости) не представляет никакой опасности.
На строительные материалы потребуется израсходовать меньше средств, что, говоря о фундаменте, является важным плюсом.Недостатки
- Буронабивной ленточный фундамент способен нормально прослужить чуть меньше 100 лет, далее его придется укреплять. Для людей, которые намерены строить дом «на века», такое основание может не подойти.
- Имеются проблемы с обустройством цокольного этажа. Конечно, ленточная часть фундамента при проведении определенных работ может частично выполнить роль цоколя, но это достаточно затруднительно, а в ряде случаев и невозможно.
- Такой тип основания не выдерживает массивных зданий; предназначен для построек малого веса. Предельную нагрузку придется учитывать при возведении и дальнейшей жизни в здании.
Предельную нагрузку придется учитывать при возведении и дальнейшей жизни в здании.Стоимость возведения конструкции
Цена фундамент зависит от нескольких факторов:
- общей длины;
- размеров ленты;
- количества и диаметра свай.
Также имеет значение тип грунта, особенности местности и технология возведения. Например, мелгозаглубленный ленточный фундамент с буронабивными сваями обойдется дешевле заглубленного и т.д.
- Стоимость работ меньшего объема, уточняйте по телефону: 8 (495) 411-27-36
- Цена указана без НДС
| Диаметр сваи | Единица измерения | Стоимость работ, руб |
|---|---|---|
| 150 | м | 880 |
| 180 | м | 990 |
| 200 | м | 990 |
| 220 | м | 1045 |
| 250 | м | 1100 |
| 300 | м | 1320 |
| 320 | м | 1430 |
| 350 | м | 1540 |
| 400 | м | 1650 |
| 426 | м | 1705 |
| 450 | м | 1760 |
| 500 | м | 1870 |
| 530 | м | 1925 |
| 550 | м | 1980 |
| 600 | м | 2035 |
| 620 | м | 2035 |
| 800 | м | 2090 |
| 1000 | м | 2750 |
| 1200 | м | 3850 |
Считается, что подобное основание дешевле сделать самому.
Почему стоит обратиться в нашу компанию?
«ПСК Основания и Фундаменты» оказывает весь комплекс услуг по бурению скважин, созданию и подводке фундамента.
- Компания обладает 8-летним опытом в сфере свайного фундаментостроения.
- Специалисты компании могут бурить бетон, асфальт, известняк, скальные грунты множеством способом и работать в различных условиях.
- На всю работу предоставляется 5-летняя гарантия.
На сайте фирмы приведены все цены за оказываемые услуги: каждый потребитель может сделать заказ по привлекательной стоимости и быть полностью уверен в результате работы специалистов «ПСК Основания и Фундаменты».
Оставьте заявку на консультацию технического специалиста
Узнайте сколько вы сможете сэкономить с нами
Прикрепить файл Прикрепить файл
Настоящим подтверждаю свое согласие на обработку моих персональных данных
Мы против СПАМА! Ваши данные в безопасности!
Устройство буронабивных свай
Устройство буронабивных свай в Москве
Специализируемся на проектировании, монтаже и укреплении оснований под сооружения, осуществляем устройство буронабивных свай в Москве, Московской области и других регионах.
..
Подробнее
Смета на устройство буронабивных свай
Монтаж буронабивных свай – это категория строительных работ, а значит, на них обязательно составляется смета, которая основывается на видах выполняемых работ. То есть, чтобы правильно…
Подробнее
Буронабивные сваи по технологии ТИСЭ
Огромное разнообразие фундаментных конструкций предполагает выбор оптимального варианта для различных видов зданий и сооружений. Специалисты рекомендуют для небольших построек…
Подробнее
Буронабивной фундамент — плюсы и минусы
Что такое буронабивной фундамент
Представления о буронабивном фундаменте настолько широко расходятся и не соответствуют действительности, что имеет смысл прояснить эту ситуацию. Довольно много людей совсем не представляет, что такое буронабивной фундамент.
Каких только версий не наслушаешься. А по сути – это бурение шурфа в грунте, установка арматуры и заливка бетона (набивка). Поэтому и называют буронабивные сваи – потому что бурятся и набиваются.
Фундамент на буронабивных сваях
В большинстве случаев, когда мы говорим о буронабивном фундаменте, речь идет о буронабивных свах как элементе, например, свайно-ленточного фундамента. Конечно, можно использовать буронабивные сваи непосредственно как фундамент, без обвязки бетонной лентой, например, для забора, бытовки или небольшой бани. Но для частного дома более оправдано применение свайно-ленточного или свайно-ростверкового фундамента, в котором все эти сваи жестко связаны между собой бетонной лентой (ростверком). Эта лента, во-первых, распределяет нагрузку между сваями, во-вторых, жестко связывает всю конструкцию будущего строения и в-третьих, формирует основание для несущих стен дома.
Виды свай и их применение
Сваи могут быть деревянными, металлическими и железобетонными:
- Забивные сваи. В основном они используются в многоэтажном промышленно-гражданском строительстве для уплотнения грунта. Использование забивных свай для строительства частных домов не оправдано экономически.
- Винтовые сваи. Используются для временных сооружений.
- Буронабивные сваи без расширения внизу. Из-за простоты изготовления очень часто используются при строительстве домов хозспособом, то есть когда заказчик своими силами, либо с помощью «дикой» бригады возводит дом.
- Буронабивные сваи с расширением (уширением) внизу. Эти сваи засчет нижнего расширения имеют площадь опоры в шесть раз больше, чем у обычной сваи. Они не могут быть вытолкнуты морозным пучением опять же из-за расширения внизу, которое находится ниже глубины промерзания. Могут применяться как для деревянных, так и для тяжелых каменных 2-3 этажных домов. Есть также опыт строительства пятиэтажных домов на сваях с расширением внизу.
В основном они используются в многоэтажном промышленно-гражданском строительстве для уплотнения грунта. Использование забивных свай для строительства частных домов не оправдано экономически.
Следует отметить, что на буронабивных сваях с расширением или без него строят также мосты, эстакады, причалы и, если для малоэтажного строительства сваи делают глубиной около двух метров, то для мостов бурят сваи до 30 метров глубиной.
Такие сваи используют также при строительстве на вечной мерзлоте и при изготовлении фундаментов по так называемой технологии «стена в грунте». Но эта тема другой статьи.
Виды фундаментов на буронабивных сваях

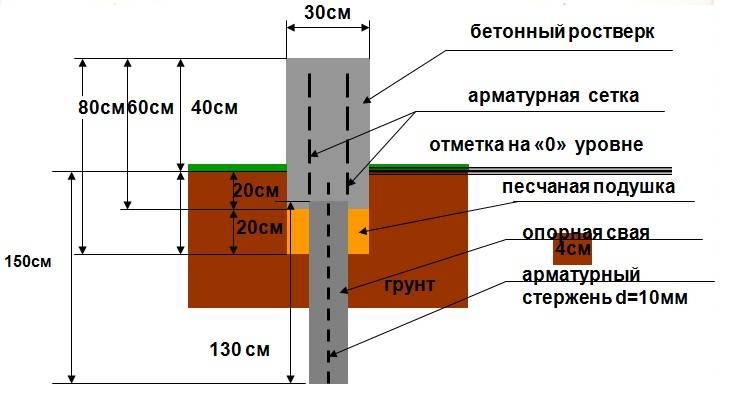

Фундамент на сваях, как я уже писал выше, называется свайно-ленточный или свайно-ростверковый. Такой фундамент может быть изготовлен на обычных сваях, без расширения внизу, и тогда ленту необходимо исполнять заглубленной, чтобы увеличить площадь опоры на грунт. Это один из видов мелкозаглубленного фундамента. Его основным минусом является то, что даже не смотря на заглубление сваи ниже глубины промерзания – все равно его может поднять морозным пучением из-за давления на мелкозаглубленную ленту.
Также можно применять сваи с расширением внизу. Как упоминалось выше, площадь опоры такой сваи в шесть раз выше и поэтому необходимости заглублять ленту нет. В зависимости от несущей способности грунта, буронабивная свая с расширением внизу несет нагрузку от 10 до 35 тонн, и если таких свай 30 – 100 штук, то, соответственно, они выдержат даже тяжелый кирпичный дом с бетонными перекрытиями.
Конечно, эти расчеты приблизительные, и нагрузки необходимо рассчитывать индивидуально в каждом конкретном случае. Опора дома на сваю с расширением дает возможность не заглублять лету, вследствие чего исключается морозное давление на ленту, зазор между лентой и грунтом компенсирует морозное пучение и дом стоит твердо.
Еще один вид фундамента на буронабивных сваях – это отдельно стоящие сваи без бетонной ленты, их можно обвязать швеллером или деревянными балками, а можно просто на сваи поставить какое-то небольшое строение. Компании «ТвойСтрой» несколько раз приходилось делать такие фундаменты и в таких случаях в договоре мы прописывали ограниченные гарантийные обязательства. Отдельно стоящие буронабивные сваи, не обвязанные общей бетонной лентой, могут отклониться от оси и подвергнутся различным подвижкам. Обвязка из металла или дерева на начальном этапе обходится дешевле, но эти материалы подвержены коррозии и гниению и довольно гибкие.
Технология изготовления фундамента на буронабивных сваях:
- Разметка (обноска).
- Бурение шурфов.
- Изготовление нижнего расширения (в случае изготовления свай с расширением внизу).
- Установка гидроизоляционной рубашки.
- Установка арматурного каркаса.
- Бетонирование сваи.
- Вибрирование сваи.
- Установка опалубки ростверка.
- Установка арматурного каркаса.
- Заливка ростверка бетоном.
- Вибрирование ростверка.
- Укрытие фундамента.
Преимущества и недостатки фундаментов на буронабивных сваях
- Основное преимущество фундамента на буронабивных сваях это его относительно невысокая цена и надежность.
- Такой фундамент можно делать практически на любых грунтах и на участках с уклоном.
- Не требуется время «отстоятся» — уже через 2 недели после заливки можно начинать строительство дома.
- Вполне можно оставить и на следующий сезон, без каких либо мероприятий по консервации.
- Фундамент на сваях является самым сейсмоустойчивым.
Примечание: фундамент на буронабивных сваях без расширения внизу с мелкозаглубленной лентой имеет очень серьезный недостаток – он может быть поднят морозным пучением, что приведет к очень печальным последствиям, особенно если дом не деревянный. Поэтому самым надежным вариантом фундамента для дома является свайно-ленточный или свайно-ростверковый с расширением свай внизу. Если, конечно, дом не планируется с цокольным этажом.
Неоднократно пытался найти в отзывах недостатки такого фундамента, но ничего заслуживающего внимания не нашел, кроме того что такой фундамент дороже мелкозаглубленного. Да, дороже, но его не поднимет морозным пучением и делать мелкозаглубленный из-за того, что он дешевле, не логично, можно тогда просто на землю дом поставить еще дешевле будет – но ведь так же никто не делает.
Если вам требуется помощь в выборе типа фундамента для строительства дома,
звоните: 8-(495)-928-74-74 поможем сделать правильный выбор в каждой конкретной ситуации.
фондов
фондовФундаменты
Типы фундамента
- мелкозаглубленные фундаменты
- Глубокие фундаменты
Неглубокие фундаменты (иногда называемые «распорными фундаментами») включают подушки («изолированные фундаменты»), ленточные фундаменты и плоты.
Глубокие фундаменты включают сваи, свайные стены, диафрагменные стены и кессоны.
Типы фундаментов
Неглубокие фундаменты
- Фундаментные подушки
- ленточные фундаменты
- Сплошные фундаменты
Фундаменты неглубокого заложения — фундаменты, заложенные близко к готовой поверхности земли; обычно там, где глубина фундамента (D f ) меньше ширины основания и менее 3 м. Это не строгие правила, а просто рекомендации: в основном, если поверхностная нагрузка или другие условия поверхности будут влиять на несущую способность фундамента, он является «пологим».
Неглубокие фундаменты (иногда называемые «распорными фундаментами») включают подушки («изолированные фундаменты»), ленточные фундаменты и плоты.
Фундаменты мелководья используются, когда поверхностные грунты достаточно прочны и жестки, чтобы выдерживать возложенные нагрузки; как правило, они не подходят для слабых или сильно сжимаемых грунтов, таких как плохо уплотненная насыпь, торф, современные озерные и аллювиальные отложения и т. д.
Неглубокие фундаменты
Фундаментные подушки
Фундаментыиспользуются для поддержки отдельных точечных нагрузок, например, из-за несущей колонны. Они могут быть круглыми, квадратными или прямоугольными. Обычно они состоят из блока или плиты одинаковой толщины, но могут быть ступенчатыми или изогнутыми, если требуется распределить нагрузку от тяжелой колонны. Насыпные фундаменты обычно неглубокие, но можно использовать и глубокие насыпные фундаменты.
Неглубокие фундаменты
Ленточные фундаменты
Ленточные фундаменты используются для поддержки линии нагрузок, либо из-за несущей стены, либо если линия колонн нуждается в поддержке, когда позиции колонн настолько близки, что отдельные фундаментные плиты были бы неуместны.
Неглубокие фундаменты
Сплошные фундаменты
Сплошные фундаменты используются для распределения нагрузки от конструкции на большую площадь, обычно на всю площадь конструкции. Они используются, когда нагрузки на колонны или другие структурные нагрузки близки друг к другу и отдельные подушки фундамента будут взаимодействовать.
Сплошной фундамент обычно состоит из бетонной плиты, занимающей всю нагруженную площадь. Он может быть усилен ребрами жесткости или балками, встроенными в фундамент.
Сплошные фундаменты имеют то преимущество, что уменьшают неравномерные осадки, поскольку бетонная плита сопротивляется дифференциальным перемещениям между положениями нагрузки. Они часто необходимы на мягких или рыхлых грунтах с низкой несущей способностью, поскольку они могут распределять нагрузки на большую площадь.
Типы фундаментов
Глубокие фундаменты
- Сваи
Глубокие фундаменты закладываются слишком глубоко под чистую поверхность земли, чтобы на их несущую способность могли повлиять поверхностные условия, это обычно происходит на глубине >3 м ниже готового уровня земли.
Они включают в себя сваи, опоры и кессоны или компенсированные фундаменты с использованием глубоких подвалов, а также фундаменты из глубоких подушек или лент. Глубокие фундаменты можно использовать для передачи нагрузки на более глубокие, более прочные слои на глубине, если вблизи поверхности присутствуют непригодные грунты.
Сваи представляют собой относительно длинные тонкие элементы, которые передают нагрузки фундамента через слои грунта с низкой несущей способностью на более глубокие слои грунта или породы с высокой несущей способностью. Они используются, когда по экономическим, конструктивным или почвенным соображениям желательно передавать нагрузки на пласты за пределами практической досягаемости мелкозаглубленных фундаментов. В дополнение к опорным конструкциям сваи также используются для закрепления конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым силам и силам опрокидывания.
Опоры представляют собой фундаменты для несущих тяжелых структурных нагрузок, которые сооружаются на месте в глубоких котлованах.
Кессон представляет собой форму глубокого фундамента, который сооружается над уровнем земли, а затем заглубляется до необходимого уровня путем выемки грунта или дноуглубления внутри кессона.
Фундаменты с компенсацией представляют собой фундаменты глубокого заложения, в которых снятие напряжения вследствие земляных работ приблизительно уравновешивается приложенным напряжением от фундамента. Таким образом, приложенное чистое напряжение очень мало. Компенсированный фундамент обычно представляет собой глубокий подвал.
Глубокие фундаменты
Сваи
- Типы свай
- Типы конструкции
- Факторы, влияющие на выбор
- Группы свай
Свайные фундаменты можно классифицировать по
тип сваи
(разные конструкции, которые должны поддерживаться, и разные грунтовые условия требуют разных типов сопротивления) и
тип конструкции
(можно использовать различные материалы, конструкции и процессы).
Сваи
Типы свай
- Концевые опорные сваи
- Висячие сваи
- Сваи уменьшающие осадку
- Натяжные сваи
- Сваи с боковой нагрузкой
- Сваи засыпные
Часто используются сваи, потому что на достаточно малой глубине невозможно найти достаточную несущую способность, чтобы выдерживать структурные нагрузки. Важно понимать, что сваи опираются как на концевой подшипник и обшивка трения . Доля несущей способности, создаваемой торцевым подшипником или поверхностным трением, зависит от состояния почвы. Сваи могут использоваться для поддержки различных типов структурных нагрузок.
Типы свай
Концевые опорные сваи
Опорные сваи — это сваи, которые заканчиваются твердым, относительно непроницаемым материалом, таким как камень или очень плотный песок и гравий. Они получают большую часть своей несущей способности за счет сопротивления слоя у основания сваи.
Типы свай
Висячие сваи
Висячие сваи получают большую часть своей несущей способности за счет поверхностного трения или сцепления. Обычно это происходит, когда сваи не достигают непроницаемого слоя, а забиваются на некоторое расстояние в проницаемый грунт. Их грузоподъемность частично определяется торцевой опорой и частично поверхностным трением между заглубленной поверхностью грунта и окружающим грунтом.
Типы свай
Сваи уменьшающие осадку
Сваи, уменьшающие осадку, обычно встраиваются под центральную часть фундамента, чтобы уменьшить дифференциальную осадку до приемлемого уровня. Такие сваи служат для укрепления почвы под плотом и помогают предотвратить выпуклость плота в центре.
Типы свай
Натяжные сваи
Такие конструкции, как высокие дымоходы, опоры линий электропередач и причалы, могут подвергаться большим опрокидывающим моментам, поэтому сваи часто используются для сопротивления возникающим в результате подъемным силам в фундаментах.
В таких случаях результирующие усилия передаются на грунт по всей длине заглубленной сваи. Силу сопротивления буронабивных свай можно увеличить за счет дополнительного расширения. При проектировании натянутых свай необходимо учитывать эффект радиального сжатия сваи, так как это может привести к снижению сопротивления ствола примерно на 10–20 %.
Типы свай
Сваи с боковой нагрузкой
Почти все свайные фундаменты в той или иной степени подвергаются горизонтальной нагрузке. Величина нагрузок по отношению к приложенной вертикальной осевой нагрузке, как правило, невелика, и, как правило, не требуется никаких дополнительных проектных расчетов. Однако в случае причалов и пристаней, воспринимающих ударные нагрузки пришвартованных судов, свайных фундаментов мостовых опор, эстакад мостовых кранов, высоких дымовых труб и подпорных стен, горизонтальная составляющая относительно велика и может оказаться критической при проектировании.
Традиционно в таких случаях сваи устанавливали под углом к вертикали, обеспечивая достаточное горизонтальное сопротивление за счет составляющей осевой несущей способности сваи, действующей горизонтально. Однако способность вертикальной сваи выдерживать нагрузки, приложенные нормально к оси, хотя и значительно меньшая, чем осевая нагрузка этой сваи, может быть достаточной, чтобы избежать необходимости в таких «гребенчатых» или «вбитых» сваях, которые более дороги в установке. . Поэтому при проектировании свай с учетом боковых сил важно это учитывать.
Типы свай
Сваи засыпные
Сваи, которые проходят через слои заполнителя с умеренной или слабой плотностью, будут подвергаться отрицательному поверхностному трению , которое создает нисходящее сопротивление вдоль ствола сваи и, следовательно, дополнительную нагрузку на сваю. Это происходит по мере уплотнения наполнителя под собственным весом.
Сваи
Типы свайных конструкций
- Сваи смещения
- Несмещаемые сваи
Смещаемые сваи вызывают смещение грунта как в радиальном, так и в вертикальном направлении, когда ствол сваи вбивается в землю или забивается домкратом.
При использовании неперемещаемых свай (или сменных свай) грунт удаляется, а полученное отверстие заполняется бетоном или сборная железобетонная свая вбрасывается в отверстие и заливается цементным раствором.
Типы свайных конструкций
Сваи смещения
- Полностью предварительно сформированные сваи смещения
- Сваи забивные и набивные смещения
- Винтовые (винтовые) набивные сваи смещения
- Способы установки
Пески и зернистые грунты имеют тенденцию к уплотнению в процессе смещения, тогда как глины имеют тенденцию к пучиниванию. Сами сваи смещения можно разделить на разные типы в зависимости от того, как они устроены и как они вставлены.
Сваи смещения
Полностью предварительно сформированные сваи
Они могут быть из сборного железобетона;
армированный по всей длине (предварительно напряженный)
шарнирный (усиленный)
полый (трубчатый) профиль
или из стали различного сечения.
Сваи смещения
Сваи забивные и набивные
Этот тип ворса может быть двух форм. Первый включает в себя вбивание в землю временной стальной трубы с закрытым концом для образования пустоты в грунте, которая затем заполняется бетоном по мере извлечения трубы. Второй тип такой же, за исключением того, что стальная труба остается на месте, образуя постоянный корпус.
Сваи смещения
Сваи винтовые (винтовые) набивные вытесняющие
Этот тип конструкции выполняется с использованием шнека специального типа. Однако почва уплотняется, а не удаляется, поскольку шнек ввинчивается в землю. Шнек установлен на полом стержне, который может быть заполнен бетоном, поэтому, когда необходимая глубина будет достигнута, бетон можно закачать вниз по стержню, а шнек медленно отвинтить, оставив залитую сваю на месте.
Сваи смещения
Способы установки
- Сбрасываемый груз
- Дизель-молот
- Вибрационные методы забивки свай
- Способы установки домкратом
Сваи смещения забиваются в землю или забиваются домкратом.
Можно использовать ряд различных методов.
Способы установки
Сбрасываемый груз
Падающий груз или падающий молот являются наиболее часто используемым методом забивки свай. Вес примерно половины веса сваи поднимается на подходящее расстояние в направляющей и отпускается, чтобы ударить по оголовку сваи. При забивке полой трубы сваи вес обычно воздействует на заглушку в нижней части сваи, что снижает любые избыточные напряжения по длине трубы во время забивки.
Варианты простого отбойного молотка молотки одностороннего и двустороннего действия . Они приводятся в действие механическим паром, сжатым воздухом или гидравлически. В молоте одностороннего действия груз поднимается сжатым воздухом (или другим способом), который затем высвобождается, и груз падает. Это может происходить до 60 раз в минуту. Молот двойного действия такой же, за исключением того, что сжатый воздух также используется при движении молота вниз.
Однако этот тип молота не всегда подходит для забивания бетонных свай. Хотя бетон может выдерживать сжимающие напряжения, создаваемые молотком, ударная волна, создаваемая каждым ударом молотка, может создавать высокие растягивающие напряжения в бетоне при возврате. Это может привести к разрушению бетона. Вот почему бетонные сваи часто предварительно напрягают.
Способы установки
Дизель-молот
Дизельный молот может производить быстрые управляемые взрывы. Взрывы поднимают таран, который используется для забивания сваи в землю. Хотя вес поршня меньше веса отбойного молота, повышенная частота ударов может компенсировать эту неэффективность. Этот тип молота лучше всего подходит для забивания свай в несвязный сыпучий грунт, где основное сопротивление приходится на торцевой подшипник.
Способы установки
Вибрационные методы забивки свай
Вибрационные методы могут оказаться очень эффективными при забивке свай через несвязные гранулированные грунты. Вибрация сваи возбуждает зерна грунта, прилегающие к свае, что делает грунт почти свободным, что значительно уменьшает трение вдоль ствола сваи. Вибрация может быть вызвана вращающимися в противоположных направлениях эксцентриковыми массами с электрическим (или гидравлическим) приводом, прикрепленными к оголовку сваи, обычно действующими с частотой около 20-40 Гц. Если увеличить эту частоту примерно до 100 Гц, может возникнуть продольный резонанс в свае, а скорость проникновения может приблизиться к 20 м/мин в умеренно плотных зернистых грунтах. Однако большая энергия, возникающая в результате вибрации, может повредить оборудование, распространение шума и вибрации может также привести к оседанию близлежащих зданий.
Способы установки
Методы установки домкратом
Забивные сваи чаще всего используются для подпирания существующих конструкций. Выкапывая землю под конструкцией, можно вставить короткие сваи и вбить их в землю, используя нижнюю часть существующей конструкции в качестве реакции.
Типы свайных конструкций
Несмещаемые сваи
- Буронабивные сваи малого диаметра
- Буронабивные сваи большого диаметра
- сваи частично формованные
- Забивные или бетонные сваи
В случае несмещаемых свай грунт удаляется, а полученное отверстие заполняется бетоном, или иногда в отверстие вбрасывается сборная железобетонная свая и заливается цементным раствором. требуется опора только близко к поверхности земли. При бурении в более нестабильном грунте, таком как гравий, может потребоваться какая-либо форма обсадной трубы или поддержки, например, бентонитовый раствор. В качестве альтернативы раствор или бетон можно ввести из шнека, вращаемого в гранулированный грунт. Таким образом, существует четыре основных типа несмещаемых свай.
Этот метод строительства создает неравномерную границу между стволом сваи и окружающим грунтом, что обеспечивает хорошее сопротивление поверхностному трению при последующей нагрузке.
Неподвижные сваи
Буронабивные сваи малого диаметра
Обычно они имеют диаметр 600 мм или меньше и обычно изготавливаются с использованием штатива. Оборудование состоит из штатива, лебедки и троса, управляющего различными инструментами. Основные инструменты показаны на этой схеме.
В сыпучих грунтах основной инструмент состоит из тяжелой цилиндрической оболочки с режущей кромкой и откидным клапаном на дне. Вода необходима, чтобы помочь в этом типе раскопок. При перемещении оболочки вверх и вниз на дне скважины происходит разжижение грунта (поскольку под оболочкой создается низкое давление, так как разжиженный грунт быстро перемещается вверх), и он стекает в оболочку и может быть перемещен лебедкой к поверхность и опрокидывается. При бурении зернистого грунта существует опасность чрезмерного разрыхления материала по бокам скважины. Для предотвращения этого временную обсадную трубу следует продвигать, вбивая ее в землю.
В связных грунтах бурение скважины продвигают путем многократного опускания инструмента крестообразного сечения с цилиндрической режущей кромкой в грунт, а затем подъема его лебедкой на поверхность с грузом грунта. Оказавшись на поверхности, глина, прилипшая к крестообразным лезвиям, отделяется.
Неподвижные сваи
Буронабивные сваи большого диаметра
Бурение больших скважин диаметром от 750 мм до 3 м (с 7-метровыми расширителями) возможно с помощью роторного бурового оборудования. Шнековая установка обычно монтируется на кране или грузовике.
Спиральный или ковшовый шнек, как показано на этой схеме, прикреплен к валу, известному как штанга Келли (телескопический элемент квадратного сечения, приводимый в движение горизонтальным вращателем). С помощью этой техники возможна глубина до 70 м. Использование бентонитового раствора в сочетании с ковшовым шнеком может устранить некоторые трудности, связанные с бурением в мягких илистых и глинистых и рыхлых зернистых грунтах без постоянной поддержки обсадными трубами. Одним из преимуществ этой техники является возможность недостаточного развертывания. Используя расширительный буровой инструмент, можно увеличить диаметр основания сваи, что значительно повысит несущую способность сваи. Тем не менее, недостаточное расширение является медленным процессом, требующим остановки шнека для смены инструмента, и медленным процессом в фактической операции дополнительного расширения. В глине часто предпочтительнее использовать более глубокое древко с прямыми сторонами.
Неподвижные сваи
Частично формованные сваи
Этот тип сваи особенно подходит для условий, когда грунт заболоченный, или когда есть движение воды в верхнем слое почвы, что может привести к выщелачиванию цемента из монолитной бетонной сваи. Отверстие бурят обычным способом, а затем в него опускают кольцевые секции, чтобы получить полую колонну. Затем можно разместить армирование, а раствор нагнетать к основанию сваи, вытесняя воду и заполняя как зазор снаружи, так и сердцевину внутри колонны.
Неподвижные сваи
Сваи, залитые раствором или бетоном
Использование шнековых шнеков становится все более популярным методом строительства свай. Эти сваи предлагают значительные экологические преимущества во время строительства. Их уровень шума и вибрации низок, и нет необходимости во временной обсадной трубе или бентонитовом растворе, что делает их подходящими как для глинистых, так и для зернистых грунтов. Проблема только в том, что они ограничены по глубине максимальной длиной шнека (около 25м). Сваи сооружаются путем ввинчивания шнека непрерывного действия в землю на необходимую глубину, оставляя почву в шнеке. Затем цементный раствор (или бетон) можно протолкнуть вниз по полому валу шнека, а затем продолжить наращивание снизу по мере того, как шнек с грузом грунта вынимается. Затем можно опустить арматуру до того, как раствор схватится.
Альтернативная система, используемая в сыпучих грунтах, состоит в том, чтобы оставить грунт на месте и смешать его с нагнетаемым раствором, когда шнек убирается, оставляя столб земли, армированной раствором.
Сваи
Факторы, влияющие на выбор сваи
- Местоположение и тип конструкции
- Грунтовые условия
- Долговечность
- Стоимость
Существует множество факторов, которые могут повлиять на выбор свайного фундамента. Прежде чем принять окончательное решение, необходимо рассмотреть все факторы и принять во внимание их относительную важность.
Факторы, влияющие на выбор сваи
Расположение и тип сооружения
Для конструкций над водой, таких как причалы и причалы, наиболее подходящими являются забивные сваи или забивные монолитные сваи (в которых оболочка остается на месте). На суше выбор не так прост. Приводные монолитные типы обычно самые дешевые для умеренных нагрузок. Однако часто необходимо, чтобы сваи устанавливались без значительного вздутия или вибрации грунта из-за их близости к существующим конструкциям. В таких случаях лучше всего подходит буронабивная свая. Для тяжелых конструкций, испытывающих большие нагрузки на фундамент, буронабивные сваи большого диаметра обычно являются наиболее экономичными. Забивные сваи подходят для подпирания существующих конструкций.
Факторы, влияющие на выбор сваи
Грунтовые условия
Забивные сваи нецелесообразно использовать в грунтах, содержащих валуны, или в глинах, когда пучение грунта может быть вредным. Точно так же буронабивные сваи не подходят для рыхлого водоносного песка, а фундаменты с просверленными отверстиями нельзя использовать в несвязных грунтах, поскольку они могут разрушиться до того, как будет уложен бетон.
Факторы, влияющие на выбор сваи
Долговечность
Это влияет на выбор материала. Например, бетонные сваи обычно используются в морских условиях, так как стальные сваи в таких условиях подвержены коррозии, а деревянные сваи могут быть атакованы моллюсками-сверлителями. Однако на суше бетонные сваи не всегда лучший выбор, особенно там, где почва содержит сульфаты или другие вредные вещества.
Факторы, влияющие на выбор сваи
Стоимость
При принятии окончательного решения о выборе сваи большое значение имеет стоимость. Общая стоимость установки свай включает в себя фактическую стоимость материала, время, необходимое для забивки свай в плане строительства, тестовую нагрузку, расходы на инженера по надзору за установкой и погрузкой, а также расходы на организацию и накладные расходы, понесенные между моментом первоначального расчистку площадки и время, когда можно приступить к строительству надстройки.
Сваи
Группы свай
Сваи чаще устанавливаются группами, а не отдельными сваями. Свайную группу следует рассматривать как составной блок свай и грунта, а не составной набор одиночных свай. На мощность каждой сваи может повлиять забивка соседних свай в непосредственной близости. Уплотнение грунта между соседними сваями, вероятно, приведет к более высоким контактным напряжениям и, следовательно, к более высокой несущей способности ствола этих свай. Предельная мощность группы свай не всегда зависит от индивидуальной мощности каждой сваи. При анализе несущей способности группы свай необходимо учитывать 3 режима отказа.
Разрушение одиночной сваи
Разрушение рядов свай
Сбой блока
Методы установки, состояние грунта, геометрия группы свай и то, как группа забивается, — все это влияет на то, как будет вести себя любая группа свай. Если группа разрушится как блок, полное трение стержня будет мобилизовано только по периметру блока, и поэтому любое увеличение несущей способности вала отдельных свай не имеет значения. При расчете торцевой несущей способности следует использовать площадь всего основания блока, а не только площадь основания отдельных свай в группе. Такое разрушение блока может произойти, если сваи расположены близко друг к другу или если используется контактирующий с землей наголовник сваи. Разрушение рядов свай может произойти, если расстояние между сваями в одном направлении намного больше, чем в перпендикулярном.
Факультет окружающей среды и технологий Университета Западной Англии
Преимущества и недостатки буронабивных свай
Prasad ·
преимущества и недостатки, которые необходимо учитывать при принятии решения о том, какой тип фундамента лучше всего подходит для проекта. В этом сообщении блога мы обсудим преимущества и недостатки строительства буронабивных свай, уделяя особое внимание тому, чтобы предоставить инженерам-строителям глубокое понимание его последствий. Мы также рассмотрим факторы, которые следует учитывать при использовании буронабивных свай, и потенциальные решения проблем, которые они могут представлять.
Что такое буронабивные сваи
Буронабивные сваи представляют собой бетонные сваи, залитые в землю, а затем пробуренные до выбранного диаметра. Они обычно используются для структурных фундаментов для зданий, мостов, пирсов и доков. Основным преимуществом буронабивных свай является их способность передавать нагрузку с одного конца сваи на другой. Эта несущая способность называется «предельной несущей способностью». Буронабивные сваи могут быть изготовлены из стали, дерева или бетона. Стальная версия обычно используется в более сложных условиях, где требуется большая предельная несущая способность. Бетонные буронабивные сваи также широко используются из-за их высокой прочности и умеренной стоимости.
Буронабивная свая была изобретена французским инженером Эженом Фрейсине в 1877 году. Во Франции компания Фрейсине стала лидером бурильной промышленности в Европе, но свое изобретение он не запатентовал. Это позволило другим компаниям из разных стран использовать эту технологию, потому что он разрешил им свободно использовать свое изобретение по лицензии. Кроме того, многие инженеры и ученые начали изучать эту структуру, поскольку увидели ее преимущества и применение в своих областях.
Преимущества буронабивных свай
- Ожидается, что использование буронабивных свай сократит количество этапов земляных работ и восстановления. Они также занимают меньше места в траншее, чем другие методы, что значительно снижает количество грунта, образующегося в результате строительных проектов. №
- Буронабивные сваи легко и быстро устанавливаются с минимальным нарушением движения транспорта или соседних строений. Процесс установки буронабивных свай основан на машинах, которые уже широко используются на строительных площадках. Все, что требуется для ее установки, — это подходящее основание для сваи, которое можно быстро выкопать с помощью экскаватора или обратной лопаты.
- Буронабивные сваи также обладают превосходной устойчивостью к коррозии и сильным ветрам, а также способностью выдерживать активные тектонические регионы, что делает их идеальными для использования во многих местах по всему миру.
- Преимущество этого метода в том, что его можно использовать практически везде, поскольку он не требует прочного бетонного фундамента. Основным недостатком буронабивных свай является их стоимость по сравнению с другими методами. Для их правильной установки требуется квалифицированный труд, что увеличивает общую стоимость конструкции.
- Их можно устанавливать практически при любых погодных условиях.
- Они менее разрушительны для окружающего грунта и зданий, чем другие методы фундамента.
- Обладают хорошей несущей способностью и могут использоваться для поддержки больших конструкций.
- Они помогают создать необходимую опору для здания, а также обеспечивают защиту от сил бокового давления.
- Буронабивные сваи помогают стабилизировать фундаменты зданий и других сооружений, обеспечивая боковое сопротивление давлению грунта или воды.
- По сравнению со сплошными стальными сваями буронабивные сваи стоят дешевле и обеспечивают большую гибкость в вариантах конструкции.
Недостатки буронабивных свай
- Одним из основных недостатков буронабивных свай является то, что для этого требуется больше времени, чем для других систем. Это особенно актуально в небольших проектах, где можно успешно использовать только одну подобную систему фундамента вместо двух разных систем, работающих вместе, как в более крупных проектах, где свайные фундаменты и фундаменты могут эффективно использоваться одновременно в разных частях здания. состав.
- Буронабивные сваи более подвержены коррозии, если их диаметр мал.
- Шумовое загрязнение от машин во время монтажа.
- Вибрация грунта под зоной бурения. Если бурение выполнено неправильно, оно может причинить больше вреда, чем пользы, например вызвать проскальзывание грунта, повышенную осадку или даже обрушение коренных пород, что может привести к растрескиванию окружающих конструкций, таких как дороги или здания, если впоследствии не будет проведен должный ремонт. При соблюдении надлежащих процедур при установке буронабивных свай не должно возникнуть проблем с осадкой после завершения строительства, что делает его привлекательным вариантом для строителей, которым необходимо оттеснить мягкий грунт во время строительства.
