Что может фрезер по дереву видео: видео уроки и инструкция с описанием всех элементов

Содержание

видео уроки и инструкция с описанием всех элементов

Все любители работы с деревом, обычно близко знакомы с таким устройством, как фрезер по дереву. При помощи него, можно выполнить необычные изделия, и создать своими руками мелкие декоративные элементы. Можно заниматься резьбой по дереву, используя ручной фрезер, причем, не прилагая к этому особых усилий. Но новичкам, прежде чем приступить к работе с таким устройством, необходимо получить некоторые знания и ознакомится с основными правилами, чтобы использовать этот станок.

Знакомство с фрезером

При помощи фрезерного аппарата можно работать с такими материалами, как древесина и металл. С его помощью легко создавать небольшие элементы, например, пазы, гребни, выемки. Они могут быть как стационарными станками, так и ручными, имея небольшую комплектацию. Чтобы работать фрезером дома, очень удобно использование ручного варианта.

Представляет собой фрезер небольшой корпус, оснащенный мотором.

На корпусе есть специальный держатель, а в него вставлены небольшие переходники, при помощи которых, аппарат используют с разного диаметра хвостовиками.

Также фрезер оснащен платформой, соединяющейся с корпусом штангами. На нижней ее части должна быть специальная основа скольжения, которая обуславливает плавный ход инструмента, в то время, когда он перемещается по детали. Естественно, каждый аппарат оборудован кнопкой включения, а также блокировки.

Чтобы фрезеровочный аппарат не давал сбоев при работе, необходимо периодически менять в нем смазку и содержать его в чистоте.

Как работать на станке

Работа ручным фрезером по дереву начинается, прежде всего, с того, что выставляются все основные параметры. Вначале определяют необходимую скорость вращения, а она будет зависеть от материала, с которым будет производиться творение. После этого устанавливают фрезу. Как правило, на фрезах, уже определены отметены, на которые стоит опираться. Фреза вставляется на заданную глубину, затем закрепляется вал и затягивается ключом до упора.

Но не в каждом аппарате предусмотрена кнопка блокировки, поэтому, если она отсутствует, то, чтобы делать планируемую задачу было проще, потребуется еще один ключ, им будет удерживаться вал. Здесь нужно будет опираться на модель аппарата. Например, русский фрезеровочный станок, представленный в дорогой модели, будет иметь помимо блокировочного механизма, еще и трещотку.

Фрезерование дерева инструмент способен производить на определенную глубину, все будет зависеть от вылета, который на нем установлен. Для изготовления некоторых деталей максимальная глубина не нужна, тогда осуществляется его настройка. Сделать это можно при помощи револьверного упора, поэтапно:

необходима ровная поверхность, на которой будет стоять аппарат, и на нем освобождаются зажимы,
откручивается фиксатор револьверного упора, вследствие чего, он освобождается,

выбирается необходимая ножка упора, в зависимости от требуемой глубины фрезерования,
поднимается штанга до выбранной глубины, и затем опускается фиксатор упора.

На более дорогостоящих фрезерных станках, чтобы пользоваться ими было проще, существует специальное колесо для регулирования глубины фрезеровочного процесса.

Виды фрезы

Ни один фрезерный аппарат не обойдется без своей основной составляющей – фрезы, которая является главной рабочей деталью. Различными они бывают по:

размеру,
составляющему материалу,
форме.

Если работа будет производиться с древесиной, имеющую мягкую плотность, то для фрезы необходимы облегченные материалы. А для древесины с большой плотностью, понадобится более жесткая фреза.

Какими же бывают фрезы?

Их различают:

Дисковые,
Профильные,
Конусообразные,
Прямоугольные.

Это основные их разновидности. Но помимо этого, они бывают с подшипниками и без.

Что можно делать при помощи фрезера

Фрезерный станок работает от электричества, поэтому он способен осуществлять множество вращений за доли секунды, выполняя при этом сложную работу: создание углублений заданных размеров. С использованием такого инструмента, можно делать:

декорировать любые деревянные изделия,
изготавливать различные углубления и отверстия, например, для навесов,
создавать эксклюзивные вещи, путем нанесения различных узоров на поверхность изделия.

Любые углубления, создаваемые фрезером, как правило, представляют собой отдельную часть конструкции, которая является украшением предмета.

Чтобы работа с инструментом имела как можно меньше ошибок,

нужно соблюдать некоторые правила:

На рабочей поверхности устанавливается линейка под ту деталь, которая будет изготавливаться.
Когда работа производится с деталями переменного профиля, то линейки к поверхности крепятся перпендикулярно.
Когда происходит непосредственный процесс работы, нужно учитывать, что аппарат необходимо вращать в противоположном направлении от вращения фрезы. Иначе это принесет неудобства и можно получить травмы.

Обучится работать по дереву при помощи ручного фрезера, особой сложности не составит. Хорошо в этом поможет просмотр курса: « работа ручным станком фрезером по дереву видео уроки». Главное соблюдать предписанную технику безопасности и изучить основную технологию работы с инструментом. Тогда, даже новички в этом деле, смогут выполнять оригинальные и интересные работы.

Видео: резьба по дереву на фрезерном станке

Правила работы ручным фрезером по дереву

Статья подготовлена при информационной поддержке http://www. multicut.ru.

Фрезер – это инструмент для обработки пиломатериала, совершающий множество вращений с большой скоростью. Бывает как профессиональное оборудование, например фрезерно-гравировальные станки, так и для самостоятельной обработки, требующей наличия определенных навыков и знаний. Подробная инструкция с обучающим видео на сайте поможет качественно проводить операции по обработке дерева ручным электрофрезером.

Применение электрофрезера

Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:

Обработка плоских и фасонных поверхностей, профилирование кромкой наличников, плинтусов, карнизов, штапиков.
Формирование технологических и фигурных выемок (пазов, гребней, и т.п.).
Изготовление сквозных и слепых отверстий.
Вырезание сложных деталей из дерева, их копирование.
Нанесение надписей, рисунков, узоров на поверхность (гравировка).
Врезка замков и петлей на двери.
Изготовление шипового соединения. Это сложный процесс, требующий специальных навыков, в итоге которого получается высокопрочная сборка деревянных изделий.

В зависимости от вида выполняемой работы ручным фрезером по дереву, видео-уроки которой можно посмотреть в конце статьи, понадобятся приспособления:

Фреза
Электролобзик
ДСП
Электрическая дрель и сверла
Шаблоны
Напильник
Защитная спецодежда и респиратор.

Начинающему мастеру с помощью такого инструмента под силу возвращать старую мебель к жизни, осуществлять мелкие столярные и декоративные работы с деревом по дому.

Выбор электрофрезера

Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт. При выборе инструмента следует обратить внимание на реальную глубину погружения фрезы, от которой будет зависеть максимальная глубина получившегося паза.

Самым лучшим вариантом для зажима фрезы является конусная цанга, а для выключателя – фиксирующая кнопка. Чем плавнее работа штангового механизма, тем долговечнее инструмент.

Немаловажным моментом работы электрофрезера является правильный выбор фрезы, которая состоит из цилиндрического хвостовика различного диаметра (6,8 или 12 мм) и части с режущей кромкой.

По конструкции разделяют фрезы на следующие виды:

Монолитные
Сборные
Со сменными лезвиями.

В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:

Пазовая фреза применяется для формирования пазов.
Профильная – для придания кромке декоративного профиля.
Кромочная и фальцевая фреза применяются для обработки краев изделия.

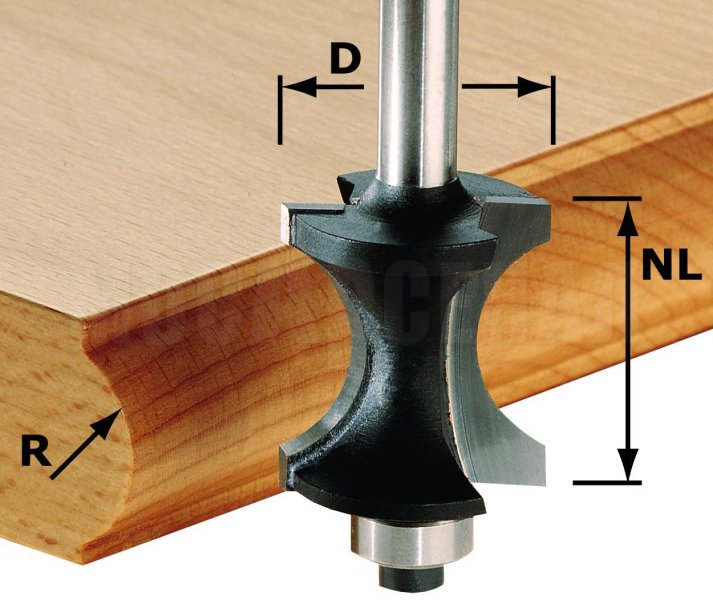

Галтельная – для вырезания «U»-образной выемки на изделии.
Конусная фреза скашивает кромку изделия под углом 45 градусов.
Калевочная – формирует закругленную кромку.

Работа ручным фрезером: инструкция для начинающих

Работа с ручным фрезером, видео-уроки которой помогут начинающему мастеру, может показаться сложной только в начале процесса. С приобретением первых навыков к обработке древесины своими руками можно будет приступать смелее.

Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.

Ручной фрезер: способы работы

В зависимости от типа выполняемой обработки зависит выбор приемов работы ручным фрезером. Далее представлена работа на ручном фрезере (обучающее видео), способы и приемы.

Приемы работы ручным фрезером: формирование пазов

При формировании паза с самой кромки, инструмент следует установить так, чтобы фреза нависала над краем изделия. Далее, она опускается до необходимой глубины и фиксируется, после чего инструмент запускается в работу. После обработки кромки до конца нужно ослабить фиксатор, поднять фрезу, мотор инструмента можно заглушить. Формирование глухого паза производится точно таким же образом, только начинается не с края изделия.

Глубокий паз формируется путем настройки новой глубины фрезы при каждом подходе обрабатываемой площади, глубиной не более 5 мм, при обработке последнего слоя – не глубже 1,5 мм.

Дополнительные способы формирования пазов и уроки работы ручным фрезером (видео на русском) представлены ниже.

Обработка торцевой поверхности

Работа ручным фрезером по дереву (видео ниже) часто сопровождается обработкой торцевой поверхности, при которой нужен чистый кант. Для этого предварительно производится пологий срез, при этом электрофрезер двигается по направлению вращения ножа, а затем против его вращения. После этого торец приобретет четкие очертания.

Обработка при помощи шаблонов

Для формирования криволинейных кромок используются шаблоны с упорным кольцом, которое представляет собой пластиковую пластину, перемещающуюся вдоль шаблона для правильной траектории движения фрезы. Упорное кольцо крепится к подошве фрезера с помощью специальных крепежей. С помощью шаблонов можно копировать деревянные детали в нужном количестве.

Работа ручным фрезером: видео декоративной обработки

Для художественного фрезерования в дополнение к фрезе понадобятся лобзик, тиски, стамеска, полотно из дерева с рисунком. Оно закрепляется на хорошо устойчивой поверхности, а по рисунку проводится электрофрезер, оснащенный специальной режущей насадкой, постепенно снимая слой древесины до достижения необходимого объема орнамента.

виды, особенности выполнения работы, видео уроки

Те, кто любит столярное дело, т.

е. работу по дереву, должны обязательно знать, как обращаться с ручным фрезером. С помощью такого устройства можно создать настоящие шедевры, совершенно не прилагая для этого усилий. Однако для этого понадобятся навыки в работе и знания того, из чего состоит этот инструмент, как его собирать и разбирать. При помощи ручного фрезера по дереву можно создать красивую дверь, декоративную мебель или другие оригинальные предметы. Можно даже открыть свой бизнес, изготавливая разнообразные изделия из дерева.

Виды фрезерных работ

Фрезер представляет собой уникальное устройство, совершающее большое количество вращений в секунду, при этом создавая отверстия необходимого диаметра и формы. Выполняемая работа подразделяется на несколько категорий. Отверстия, которые создаются фрезером, практически всегда являются частью разъемной или неразъемной конструкции, украшающих изделие.

Следует более подробно рассмотреть работы, осуществляемые при помощи фрезера.

Профилирования таких изделий, как карнизы, наличники, плинтуса, штапики и др. , осуществляется кромкой. Такие работы подходят для изготовителей мебели. Это замечательное решение для декора изделий из дерева.
Украшение краев сложных изделий при помощи фрезера помогает создать эксклюзивный товар. Профессионал способен даже сотворить шедевр. Новичкам в этом случае поможет видео. Такой процесс обязательно выполняется при помощи шаблонов. Они способствуют созданию идентичных узоров на больших площадях.
С помощью фрезера по дереву решаются простые бытовые проблемы. К примеру, необходимо сделать углубления для замков или под навесы. Для этого используется специальный фрезер, однако для домашних работ можно воспользоваться и ручным инструментом.

Как выбрать фрезы

Все работы по дереву производятся специальными фрезами. Их выбирают, ориентируясь на вид работ, которые необходимо будет осуществить, и типа древесины, которая фрезеруется. В интернете можно найти большое количество видео, которое подробно объясняет и наглядно показывает, как выглядит фреза и как ее правильно выбрать.

Фреза является составляющей фрезера и представляет собой хвостовик и рабочий элемент с режущей кромкой. Их различают по:

форме режущей кромки;
виду материала, из которого они изготовлены;
величине;
конструкции.

Таким образом, для работы по дереву мягких пород необходимы легкие материалы для фрезы. А для изготовления предмета из твердой древесины предпочтение отдается «твердым» фрезам.

Фрезы бывают:

конусообразные;
V -образные;
дисковые;
фрез «ласточкино гнездо»;
профильные;
прямоугольные пазовые;
калевочные;
фальцевые;
галтельные.

Кроме этого, фрезы делятся на те, которые направляют движение, имеют подшипники и на те, у которых их нет. При помощи ручного фрезера без подшипников во фрезах осуществляются работы в любом месте заготовки.

Установка фрезы

Как только необходимый шаблон будет найден, дальнейшие работы по дереву следует проводить ручным фрезером. Для этого подбирают и устанавливают правильную фрезу. Выполняется это в такой последовательности:

выбирается необходимая фреза;
ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».

Как правильно выполнять работу ручным фрезером

Большое количество электрических приборов для строительства и ремонта свою работу осуществляют при помощи вращения вала. Ручной фрезер совершает в секунду большое количество оборотов. Принято считать, что работа по дереву будет выполняться фрезером чище, если оборотов будет как можно больше. На самом деле это ошибочное мнение. Предмет может обуглиться и сломаться при неправильной установке регулятора частоты оборотов и при выполнении работ фрезой большого диаметра.

Именно поэтому под каждый вид работы и материал необходимо подбирать и устанавливать определенное количество оборотов в секунду. Работы будут выполняться гораздо чище, если правильно подобрано соотношение скорости движения фрезы относительно древесины, которую режут.

Работу ручным фрезером осуществляют, установив его на специальный стол или просто держа в руках. Мелкие заготовки обычно фрезеруют на стационарном столе. Это способствует выполнению работ без каких-либо дефектов. На такой стол фрезер устанавливают шпинделем вверх.

Чтобы фрезерование на столе было исполнено без ошибок, необходимо:

на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.

Следует помнить, что работая ручным фрезером, его следует двигать обязательно в обратном направлении относительно движения фрезы. В противном случае инструмент часто вырывается из рук и наносит травмы.

Соблюдение техники безопасности

Ручной фрезер по дереву обязательно требует соблюдения техники безопасности, чтобы не причинить вред здоровью:

если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
обрабатываемая деталь должна быть прочно закреплена;
инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.

Заключение

Довольно нелегко обучиться изготовлению изделий из дерева с помощью ручного фрезера. Лучше всего изучить видео уроки с необходимыми инструкциями. Не стоит забывать, что это довольно опасный инструмент, способный нанести серьезную травму. Именно поэтому важно соблюдать технику безопасности, быть внимательным и осторожным.

Оцените статью: Поделитесь с друзьями!

Работа ручным фрезером по дереву, примеры работы с фото

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Зачем нужен фрезерный станок?

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
Просверлить сквозные и не сквозные отверстия.
Обработать торцы и кромки любой конфигурации.
Вырезать сложные по форме детали.
Осуществить нанесение рисунков или узоров на поверхность деталей.
Произвести копирование деталей, если необходимо.

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны. Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

Фрезы для обработки кромок.

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
Шаблон крепко монтируется к столу или другой поверхности.
Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
Фреза устанавливается в рабочее положение и зажимается.
После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

Четверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

Нанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Как сделать ровную кромку без шаблона: без опыта здесь не обойтись.

Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.
Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.

Подшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Округлая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Если требуется обработать откровенно криволинейную поверхность, то без шаблона здесь никак не обойтись. Его можно вырезать из фанеры, толщиной около 10-ти мм, нанеся предварительно рисунок и выпилив шаблон электролобзиком. Край шаблона необходимо довести до идеального состояния ручным фрезером.

Нанесение рисунка на фанеру.

Чтобы выфрезеровать криволинейную кромку, сначала используют фрезер без шаблона, осуществляя так называемую грубую обработку. После этого закрепляется шаблон, и заготовка обрабатывается окончательно. Если имеются места, где нужно много снимать материала фрезой, то эти места можно выпилить лобзиком.

Видео-уроки по работе c ручным фрезером

Когда нужно устанавливать двери, то приходится врезать петли. В основном, эти работы выполняются с помощью стамески и молотка, а вот как это сделать, воспользовавшись ручным фрезером – можно ознакомиться на этом видео.

Работа с фрезером. Как сделать паз для доборов и петель фрезером

Watch this video on YouTube

Следующее видео рассчитано на тех, кто желает сделать фрезерный станок из остатков фанеры или ламината.

А это видео будет полезно всем, хотя оно на английском языке. Но это не главное, главное то, что можно визуально оценить мастерство тех, кто работает с ручным фрезером.

Работа ручным фрезером по дереву: фото, видео

Обработка пиломатериалов, врезка петель, изготовление технологических отверстий и выемок, резьба по дереву — все это может такое устройство как фрезер. Причем это могут не только профессиональное оборудование, но и относительно недорогие ручные экземпляры. Но работа ручным фрезером по дереву требует знания некоторых приемов и правил. Обо всем этом — в статье.

Содержание статьи

Что такое фрезер и для чего он нужен

Фрезер — это устройство для обработки дерева или металла. Они обрабатывают плоские и фасонные поверхности, формирует также технологические выемки — паз, гребень, выемки под установку петель и т.п. По способу установки есть стационарные станки (есть разных типов для выполнения разных операций), а есть ручные фрезеры. Ручные электрофрезеры — универсальный инструмент, который позволяет проводить любые операции. Для смены операции всего лишь надо поменять насадку — фрезу и/или ее расположение на детали.

Станки используются в основном при массовом производстве. В них фреза установлена неподвижно, а движется заготовка — по определенной траектории. При работе ручным фрезером ситуация противоположная — закрепляют неподвижно заготовку, двигают фрезер. При обработке больших объемов одинаковых деталей удобнее закрепить ручной фрезер на горизонтальной поверхности, сделав нечто похожее на фрезеровальный станок.

Самодельный фрезеровальный станок — горизонтальная плоскость с отверстием посредине, к которой снизу крепится ручной фрезер

Есть много различных видов фрезеровальных станков, но для домашнего мастера или для полупрофессионального использования больше подходят универсальные. В них устанавливаются различные фрезы и специальные приспособления, что позволяет выполнять любые операции. Просто для их выполнения требуется больше времени и сноровки, чем на специализированном станке.

Что можно сделать при помощи ручного фрезера:

Подобные операции используются в столярном деле, при производстве и сборке мебели. Даже врезать замок или петли на двери — это тоже может ручной фрезер. Причем сделает это намного быстрее и элегантнее, чем аналогичные операции, но выполненные при помощи ручного инструмента.

Подготовка к работе и уход

Чтобы разобраться с принципами работы с ручным фрезером, желательно иметь хотя бы общее представление о его строении и о назначении частей.

Строение и назначение основных узлов

Состоит ручной электрофрезер из корпуса, в котором спрятан мотор. Из корпуса выступает держатель, куда вставляются цанги. Цанги — это небольшие переходники, которые позволяют использовать фрезы с хвостовиками разного диаметра. В цангу вставляется уже фреза и затягивается прижимных болтом (на некоторых моделях фиксируется кнопкой).

Основные узлы ручного фрезера и их назначение

Еще одна важная деталь ручного фрезера — платформа, которая соединяется с корпусом при помощи двух штанг. Платформа обычно сделана из металла. На нижней стороны платформы имеется плита скольжения. Она выполнена из гладкого материала, который обеспечивает плавность хода инструмента при его перемещении по детали.

Настройка параметров работы фрезера происходит при помощи:

Ручки и шакалы настройки глубины фрезерования. Шаг настройки — 1/10 мм.

Регулировка числа оборотов. Изменяет скорость вращения фрезы. Для начала стоит попробовать работать на малых или средних оборотах — так проще на первых порах вести инструмент.

Также обязательно на корпусе есть кнопка включения/выключения, может быть еще кнопка блокировки. Вот, вкратце все узлы. Кроме этого есть еще довольно удобный в работе параллельный упор. Он может быть простым или с возможностью подстройки — можно немного сдвинуть режущую часть вправо или влево.

Уход

С завода оборудование идет в смазке, так что в принципе, никаких дополнительных операций не требуется. Но поддерживать оборудование в чистоте необходимо — надо почаще счищать пыль, менять при необходимости смазку. Смазка нужна для подвижных частей — направляющих. Можно использовать жидкие аэрозольные смазки (предпочтительнее), но можно и обычные консистентные типа «Литол». Но, при использовании густых смазок, придется их периодически удалять, так как налипает стружка и пыль, работать становится сложно. При использовании легких аэрозольных составов налипания практически нет.

Для того чтобы подошва легко скользила, можно смазывать ее силиконовой смазкой. Особенно это пригодится при работе с шаблонами. Тогда инструмент буквально скользит, идет плавно и без рывков.

Скорость вращения

Работа ручным фрезером по дереву, композиту, фанере и т.д. начинается с выставления основных параметров. Сначала выставить надо скорость вращения. Она подбирается в зависимости от выбранной фрезы и жесткости материала и характеристик фрезера, так что точные рекомендации надо искать в инструкции по эксплуатации.

Примерная скорость обработки при использовании разных фрез

Закрепление фрезы

Далее устанавливается фреза. На большинстве фирменных фрез есть метки, по которым можно ориентироваться. Если же их нет, то минимально надо зажимать не менее 3/4 длины хвостовика (цилиндрической части). Вставляете фрезу на требуемую глубину (если надо, предварительно установив цангу — патрон-переходник для разных диаметров фрез), закрепляете вал, рожковым ключом затягиваете до упора (но не перетяните).

Работа ручным фрезером по дереву и другим материалам начинается с установки фрезы

Если модель простая, нужны два ключа. В них не предусмотрен механизм блокировки вала, вторым ключом надо будет его держать. В аппаратах среднего класса есть кнопка блокировки. Зажав ее, рожковым ключом затягиваете фрезу. В дорогих моделях кроме блокировки, есть трещотка, по которой можно ориентироваться.

Установка глубины фрезерования

Каждая модель ручного фрезера имеет определенный вылет — это максимальная глубина, на которую этот агрегат способен обработать материал. Глубина фрезерования далеко не всегда требуется максимальная, тогда требуется ее подстройка. Даже если фрезеровать надо на большую глубину, чтобы не нагружать слишком фрезу и агрегат, можно разбить ее на на несколько уровней. Для этого существует револьверный упор. Это небольшой диск под штангой с некоторым количеством упоров разной высоты — ножек. Количество ножек — от трех до семи, причем больше — не значит лучше. Намного удобнее, если есть возможность подстройки высоты каждой ножки. Вот это показывает классность оборудования. Для закрепления револьверного упора в нужном положении есть фиксатор, выполненный обычно в виде флажка.

Выставление глубины фрезерования на ручном фрезере происходит в несколько этапов:

Инструмент ставят на ровную поверхность, освобождают зажимы, рукой нажимают чтобы фреза уперлась в поверхность.
Освобождают револьверный упор, открутив его фиксатор.

Выбираем ножку револьверного упора

В зависимости от того, какая глубина фрезерования нужна, выбирают ножку револьверного упора. Диск с ножками поворачивают в нужное положение.
Винт не фиксируют, а придерживают планку пальцем, перемещают подвижный указатель так, чтобы он совпал с нулем (на фото выше).
Штангу поднимают до отметки глубины фрезерования, после чего опускают фиксатор револьверного упора (на фото ниже).

Выставляем глубину на шкале

Теперь, при установке на заготовку и нажиме на верхнюю часть, фреза войдет в деталь на выставленное расстояние.

Теперь обрабатываться будет заготовка на нужную глубину

На хороших фрезерах есть колесико точной регулировки глубины фрезеровки. Оно позволяет не сбивая настройки (не требуется повторять всю операцию) откорректировать глубину, пусть и в небольших пределах (на фото выше это зеленое колесико).

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Принципы работы с ручным фрезером

Элеткрофрезер — довольно опасная штука — вращающиеся с высокой скоростью острые режущие части могут нанести нешуточные ранения, да и летящая из-под инструмента стружка тоже. И хоть на большинстве моделей имеется защитный щиток, Отражающий основной поток стружки, защитные очки не помешают. Так что работа ручным фрезером по дереву требует внимания и концентрации.

Одна из моделей — с подключенным пылесосом для удаления стружки

Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

Обработка кромки — работа с шаблоном

Обработку кромки обычной доски проще и быстрее проводить на рейсмусе, но если его нет, ручной фрезер тоже справится, вот только займет это больше времени. Есть два способа: без шаблона и с шаблоном. Если это первый опыт работы с фрезером — лучше использовать шаблон. При обработке кромок досок нужны прямые кромочные фрезы, причем, скорее всего, понадобятся две — с подшипником в начале и в конце режущей части (на фото).

Для обработки кромки — сделать ровную поверхность

В качестве шаблона можно использовать уже обработанную доску или, например, строительное правило. Длина шаблона должна быть немного больше длины заготовки — на 5-6 радиусов фрезы с каждой стороны. Это даст возможность избежать «нырка» фрезы в материал в начале и в конце. Один важный момент: горизонтальная плоскость (перпендикулярная обрабатываемой) должна быть ровной. В всяком случае ее кривизна не должна быть больше, чем зазор между подшипником и режущей частью, иначе фреза будет задевать шаблон, а это очень нехорошо — он становится неидеальным и нанесенные неровности отобразятся на других копиях.

Если ширина детали не более длины режущей кромки

Режущая часть у фрез есть разной длины, но чем больше режущая часть, тем сложнее работать — больше усилий приходится прилагать для удержания агрегата. Потому проще начинать с работы средним резаком. Порядок обработки кромки фрезером (с шаблоном) такой:

Шаблон устанавливаете так, чтобы он задавал требуемую ровную поверхность — отступив нужное расстояние от края.
Заготовку с шаблоном надежно крепят к столу или любой другой горизонтальной поверхности.
Устанавливают фрезу с роликом в средней части. Ее выставляют так, чтобы ролик катился по шаблону, а режущая часть — по детали. Для этого фрезе устанавливают на закрепленную заготовку с шаблоном, ставят отключенный от сети фрезер, корректируют положение насадки, зажимают ее.
Устанавливают фрезу в рабочее положение — опускают корпус, зажимают.
Включают ручной фрезер, ведут им по шаблону. Скорость движения определяется глубиной обработки. Вы все почувствуете сами.
А как вести фрезер? Тянуть или толкать? Зависит от того, с какой стороны вы стоите. Если заготовка слева — толкаете, если справа — тянете. Можно также ориентироваться по вылету стружки — она должна лететь вперед.

На этом, собственно все. После того, как закончили проход, оцениваете результат, снимаете струбцины.

Это, кстати, еще способ снять четверть по краю заготовки или в какой-то ее части. Для снятия четверти выставляете режущую часть так, чтобы обработка была заданной глубины.

Снятая четверть на мебельном фасаде

Сменив фрезу на фигурную (галтельную) и сместив шаблон или используя идущий в комплекте упор, можно нанести на заготовку продольный рисунок (на фото ниже).

Принцип работы с ручным фрезером тот же

В общем, эта техника фрезерования довольно удобная. Для первых шагов в деревообработке — это лучший способ «набить руку», дальше можно будет ровнять кромки даже без направляющих.

Ровная кромка без направляющей требует опыта

Ширина больше длины режущей части

Что делать если толщина заготовки не более длинны режущей части фрезы? В этом случае работа ручным фрезером по дереву продолжается:

Вот теперь кромка полностью обработана с одной стороны. Если надо — повторяете со второй стороной. А вообще, чтобы освоить работу ручным фрезером по дереву, потребуется несколько «черновых» заготовок. Выбирайте из тех, что не жалко выбросить — на первых порах косяков будет много, потом постепенно научитесь.

Получение фигурной и криволинейной кромки

Если нужна не ровная, а скругленная или любая другая форма кромки, надо смотреть по состоянию имеющегося края. Если заготовка более-менее ровная, берете необходимую кромочную фрезу, устанавливаете ее и обрабатываете поверхность, как рассказано выше. Если поверхность слишком кривая, ее сначала доводят до нормального состояния, а потом фрезеруют.

Скругленная кромка

Это необходимо, так как ролик подшипника прокатывается по поверхности и если есть огрехи, они будут скопированы. Потому действуйте последовательно — сначала ровняйте, затем — придавайте кривизну.

Если нудна вообще криволинейная поверхность — вырезается шаблон. Рисунок наносится на фанеру толщиной 8-12 мм, сначала его можно выпилить электролобзиком, потому край довести до идеального состояния фрезером.

На фанере вычерчивают требуемый рисунок

В этом случае тоже придется работать фрезером, но пока без шаблона. Когда поверхность будет идеальной, шаблон фиксируют к заготовке и дальше уже описанная выше работа ручным фрезером по дереву. Только один момент: если снимать в некоторых местах понадобится большое количество материала, лучше это сделать лобзиком, например. Иначе фреза быстр затупится.

Видео-уроки по работе c ручным фрезером

При установке дверей необходимо врезать петли, как это сделать при помощи фрезера — в следующем видео (там же есть о том, как сделать паз, например, под установку добора).

Как сделать самодельный фрезеровальный станок из образков ламината (можно фанеры) и как сделать шиповое соединение для ящиков (стола, например) — в следующем видео

Работа ручным фрезером по дереву неплохо показана в следующем видео, но он на английском языке. Даже если вы не знаете английский, не пожалейте времени, посмотрите. Многие операции станут понятнее.

Ручной фрезерный станок по дереву видео

Работа ручным фрезером по дереву: видео-уроки

Статья подготовлена при информационной поддержке http://www.multicut.ru.

Применение электрофрезера

Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:

Обработка плоских и фасонных поверхностей, профилирование кромкой наличников, плинтусов, карнизов, штапиков.
Формирование технологических и фигурных выемок (пазов, гребней, и т.п.).
Изготовление сквозных и слепых отверстий.
Вырезание сложных деталей из дерева, их копирование.
Нанесение надписей, рисунков, узоров на поверхность (гравировка).
Врезка замков и петлей на двери.
Изготовление шипового соединения. Это сложный процесс, требующий специальных навыков, в итоге которого получается высокопрочная сборка деревянных изделий.

Фреза
Электролобзик
ДСП
Электрическая дрель и сверла
Шаблоны
Напильник
Защитная спецодежда и респиратор.

Выбор электрофрезера

Для того, чтобы фрезеровать в домашних условиях, рекомендуется выбрать универсальный инструмент, которым является электрофрезер со сменной базой – погружной и кромочной, благодаря которым он выполняет любые разновидности работ по дереву в зависимости от выбранного типа фрезы. Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт. При выборе инструмента следует обратить внимание на реальную глубину погружения фрезы, от которой будет зависеть максимальная глубина получившегося паза.

По конструкции разделяют фрезы на следующие виды:

Монолитные
Сборные
Со сменными лезвиями.

В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:

Пазовая фреза применяется для формирования пазов.
Профильная – для придания кромке декоративного профиля.
Кромочная и фальцевая фреза применяются для обработки краев изделия.
Галтельная – для вырезания «U»-образной выемки на изделии.
Конусная фреза скашивает кромку изделия под углом 45 градусов.
Калевочная – формирует закругленную кромку.

Работа ручным фрезером: инструкция для начинающих

Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.

Ручной фрезер: способы работы

Приемы работы ручным фрезером: формирование пазов

Обработка торцевой поверхности

Обработка при помощи шаблонов

Работа ручным фрезером: видео декоративной обработки

Работа фрезером по дереву

Знакомство с фрезером

Представляет собой фрезер небольшой корпус, оснащенный мотором. На корпусе есть специальный держатель, а в него вставлены небольшие переходники, при помощи которых, аппарат используют с разного диаметра хвостовиками.

Как работать на станке

необходима ровная поверхность, на которой будет стоять аппарат, и на нем освобождаются зажимы,
откручивается фиксатор револьверного упора, вследствие чего, он освобождается,
выбирается необходимая ножка упора, в зависимости от требуемой глубины фрезерования,
поднимается штанга до выбранной глубины, и затем опускается фиксатор упора.

Виды фрезы

размеру,
составляющему материалу,
форме.

Какими же бывают фрезы? Их различают:

Дисковые,
Профильные,
Конусообразные,
Прямоугольные.

Это основные их разновидности. Но помимо этого, они бывают с подшипниками и без.

Что можно делать при помощи фрезера

декорировать любые деревянные изделия,
изготавливать различные углубления и отверстия, например, для навесов,
создавать эксклюзивные вещи, путем нанесения различных узоров на поверхность изделия.

Чтобы работа с инструментом имела как можно меньше ошибок, нужно соблюдать некоторые правила:

На рабочей поверхности устанавливается линейка под ту деталь, которая будет изготавливаться.
Когда работа производится с деталями переменного профиля, то линейки к поверхности крепятся перпендикулярно.
Когда происходит непосредственный процесс работы, нужно учитывать, что аппарат необходимо вращать в противоположном направлении от вращения фрезы. Иначе это принесет неудобства и можно получить травмы.

Видео: резьба по дереву на фрезерном станке

По конструкции разделяют фрезы на следующие виды:

Монолитные
Сборные
Со сменными лезвиями.

В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:

Пазовая фреза применяется для формирования пазов.
Профильная – для придания кромке декоративного профиля.
Кромочная и фальцевая фреза применяются для обработки краев изделия.
Галтельная – для вырезания «U»-образной выемки на изделии.
Конусная фреза скашивает кромку изделия под углом 45 градусов.
Калевочная – формирует закругленную кромку.

Работа ручным фрезером: инструкция для начинающих

Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.

Ручной фрезер: способы работы

Приемы работы ручным фрезером: формирование пазов

Обработка торцевой поверхности

Обработка при помощи шаблонов

Работа ручным фрезером: видео декоративной обработки

Приспособления для ручного фрезера – как «обучить» свой станок?

Приспособления для ручного фрезера и сам станок превращают обработку дерева в домашних условиях во вполне профессиональный процесс. Чтобы достичь максимальной эффективности, нужно кое-что знать про этот инструмент! Разберемся вместе.

Ручной электрический фрезер – когда нужен такой инструмент?

Имея в своем распоряжении электрический ручной фрезер, своими руками вы можете без труда наносить пазы на деревянные детали, создавать отверстия различного рода, обрабатывать кромки и раскраивать щиты из дерева. С этим инструментом легко устанавливать фурнитуру на мебель и даже заниматься художественной обработкой материала.

На производстве, как правило, всеми этими задачами занимается громоздкий станок, который для бытового применения явно не подходит, поэтому долгое время перечисленные операции были лишь мечтой домашнего мастера, хотя что-то и удавалось осуществить вручную, используя другие инструменты (пробойники отверстий, стамески и др.) Особенность ручного варианта в том, что такое приспособление имеет малые габариты и сравнительно небольшой вес, а значит, вам не потребуется просторный цех для осуществления ваших планов.

К тому же, часто спектр работ охватывает не только обработку деревянных деталей, некоторым механизмам под силу пластмасса и даже металл. Конечно, ручной фрезер по металлу обойдется вам дороже, потому что все приспособления для него должны изготавливаться из прочных сплавов, а мотор – обладать повышенной мощностью. После появления самого инструмента ему сразу же стали расширять функционал посредством дополнительных приспособлений и насадок. Сейчас некоторые ручные фрезерные станки умеют больше, чем промышленные образцы.

Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно. Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом. Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность. Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка. Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Самостоятельно придется изготовить также приспособление для создания канавок и пазов в телах вращения, например, балясинах или столбах, тогда вам не понадобится токарный станок, который обычно выполняет такую задачу.

Выбор ручного фрезера – как не заблудиться в характеристиках?

При покупке инструмента для собственного пользования следует иметь в виду некоторые особенности выбора. В первую очередь, рассмотрим технические характеристики. Мощность считается самым важным показателем, и чем он больше, тем лучше. Но с ним же в паре следует смотреть и оборотистость фрезы, если эти параметры не коррелируют, то инструмент не оправдает ваши ожидания. Большая мощность с малыми оборотами не имеет смысла и наоборот. Важно обратить внимание и на точность работы устройства, погрешности около 0,5 мм вполне достаточно для хорошего качества работы в бытовых условиях.

Ответить на вопрос, как выбрать ручной фрезер хорошего качества по низкой стоимости, довольно сложно. Ни в одной категории товаров это осуществить невозможно, лучше поискать вариант «золотой середины», тогда и цена не сильно «покусает», и материал фрез и приспособлений будет добротный. Обязательными функциями для качественной и удобной работы являются плавный пуск и регулятор оборотов. Не помешает оценить механизм крепления фрезы и стопорное устройство, тут важна надежность, в первую очередь, для вашей же безопасности. И совсем идеальным будет выбор ручного фрезера с упорной планкой, регулятором лифта и патрубком для пылесоса.

Остается только поговорить о том, какие же разновидности фрезеров бывают, чтобы не переплатить за лишние возможности, не получив даже искомых. Если вы уже присматривались к витринам с этим инструментом, то обнаружили три основных типа – верхний, для кромок и ламельный. Первый вариант не самый миниатюрный, но проще осваивается новичками, так как вспомогательные приспособления помогают контролировать положение фрезы относительно детали, снимая часть нагрузки с мастера. Верхний фрезер может быть погружным или неподвижным. Кромочный станок говорит сам за себя, им преимущественно обрабатывают края или срезают фаски. Ламельный инструмент подойдет для создания всякого рода пазов.

Резьба по дереву ручным фрезером – инструкция для начинающих

Работа ручным фрезером по дереву сначала кажется сложной, потому что трудно представляется процесс управления всей этой конструкцией, однако несколько наших рекомендаций позволят смелее приступить к работе.

Резьба по дереву ручным фрезером — пошаговая схема

Шаг 1: Собираем инструмент

Обследуйте место крепления фрезы в вашем станке, чаще всего, для этого служит цанговый патрон, поэтому и обсудим этот вариант. Сначала выбираем необходимую фрезу, она должна соответствовать патрону по диаметру. Если требуется глубокая обработка, подойдет вариант с удлиненным хвостовиком. Также имеется возможность заменить сам патрон (в ручных инструментах часто предлагаются варианты диаметром 6 мм и 8 мм), если это необходимо.

Хвостовик вставляется в отверстие патрона и затягивается специальным ключом. Здесь не требуется много силы, можно случайно пережать, что не является нормой для эксплуатации инструмента. Однако не бойтесь дотянуть до хорошего упора, чтобы фреза не болталась. Затем зажмите фиксатор шпинделя, и механизм готов к работе. Запустите инструмент, чтобы почувствовать старт и привыкнуть к звуку, ведь иногда именно неожиданность является причиной брака деталей у начинающих.

Шаг 2: Регулировка глубины

Резьба по дереву ручным фрезером должна начинаться с установки ограничителя глубины фрезерования. Для этого прикладываем станок к детали с краю, чтобы фреза пока что не соприкасалась с материалом. Надавите на нее, чтобы она достигла той глубины, на которую вы планируете обработку, и зафиксируйте это положение. Более точную величину устанавливают с помощью поэтапного ограничителя, шаг его указан в руководстве к инструменту, поверните регулятор на нужное количество степеней.

Шаг 3: Фрезеровка

Определите требуемую скорость по таблице в инструкции, исходя из обрабатываемого материала и размера фрезы. Желательно начать работу на черновом варианте, чтобы опробовать стиль работы именно вашего механизма, если вы включаете его впервые. Если вам его тактика знакома, то черновой вариант поможет вам выставить нужные параметры уже непосредственно в режиме работы, именно сейчас необходимо довести до точного значения глубину фрезерования.

Также, если вы еще не пробовали работать на своем инструменте, сравните результаты после хода фрезера от себя и на себя, по часовой стрелке и против. Правильным при обработке детали вокруг считается направление против часовой стрелки, а на плоской стороне – от себя. Далее можно переходить к фрезеровке основной заготовки.

Работа ручным фрезером по дереву: особенности и видео уроки

Те, кто любит столярное дело, т. е. работу по дереву, должны обязательно знать, как обращаться с ручным фрезером. С помощью такого устройства можно создать настоящие шедевры, совершенно не прилагая для этого усилий. Однако для этого понадобятся навыки в работе и знания того, из чего состоит этот инструмент, как его собирать и разбирать. При помощи ручного фрезера по дереву можно создать красивую дверь, декоративную мебель или другие оригинальные предметы. Можно даже открыть свой бизнес, изготавливая разнообразные изделия из дерева.

Виды фрезерных работ

Следует более подробно рассмотреть работы, осуществляемые при помощи фрезера.

Профилирования таких изделий, как карнизы, наличники, плинтуса, штапики и др., осуществляется кромкой. Такие работы подходят для изготовителей мебели. Это замечательное решение для декора изделий из дерева.
Украшение краев сложных изделий при помощи фрезера помогает создать эксклюзивный товар. Профессионал способен даже сотворить шедевр. Новичкам в этом случае поможет видео. Такой процесс обязательно выполняется при помощи шаблонов. Они способствуют созданию идентичных узоров на больших площадях.
С помощью фрезера по дереву решаются простые бытовые проблемы. К примеру, необходимо сделать углубления для замков или под навесы. Для этого используется специальный фрезер, однако для домашних работ можно воспользоваться и ручным инструментом.

Как выбрать фрезы

форме режущей кромки;
виду материала, из которого они изготовлены;
величине;
конструкции.

Фрезы бывают:

конусообразные;
V -образные;
дисковые;
фрез «ласточкино гнездо»;
профильные;
прямоугольные пазовые;
калевочные;
фальцевые;
галтельные.

Установка фрезы

выбирается необходимая фреза;
ее хвостовик вставляют в патрон таким образом, чтобы глубина погружения была не больше 2 см;
при помощи ключа затягивают гайку патрона, перед этим повернув его до щелчка;
чтобы отрегулировать фрезер на необходимую глубину, используют подвижный ограничитель установки глубины;
затем ручку точной настройки устанавливают в среднее положение между «минусом» и «плюсом».

Как правильно выполнять работу ручным фрезером

Чтобы фрезерование на столе было исполнено без ошибок, необходимо:

на поверхности стола установить линейки, под ту форму, которую необходимо будет вырезать;
узкие линейки с овальным торцом необходимы для работы с деталями переменного профиля и к поверхности стола их крепят перпендикулярно заготовке.

Соблюдение техники безопасности

если работы с фрезером не проводятся, шнур следует выдернуть из розетки;
работая с инструментом, необходимо быть внимательными и сконцентрированными, крепко держать его в руках и иметь устойчивое положение;
обрабатываемая деталь должна быть прочно закреплена;
инструмент следует держать очень крепко, потому что при его соприкосновении с изделием может возникнуть ответный удар, способный вырвать аппарат из рук;
перед началом работ нужно облачиться в такую одежду, которая будет не очень свободной, потому что излишки ткани способны намотаться на ручной фрезер;
работая фрезером, следует избегать вдыхания мелкой древесной пыли, которая очень вредна для легких, поэтому необходимо пользоваться респиратором.

Заключение

Уроки работы фрезером по дереву: нарезка шипов, выборка паза

Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

фрезер;
электрический лобзик;
шлифовальная машинка;
несколько струбцин;
набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Ящик для инструментов

Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:

Собрать простой деревянный стол, состоящий из столешницы и ножек.
Снизу к столешнице прикрепить ручную фрезерную машинку, проделав в столешнице отверстие для выхода фрезы.
Изготовить из толстослойной фанеры по размерам столешницы каретку с упорной планкой. В каретке прорезан паз для выхода фрезы.

Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.

Как изготовить филёнку

Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.

Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:

прикрепить шаблон к заготовке, применяя тонкие гвоздики;
установить и зафиксировать глубину погружения фрезы в древесину;
установить копировальную втулку на фрезерный механизм;
фрезерную машинку, прижимая к шаблону, вести по его контуру.

В результате получается аккуратный рисунок мебельного фасада.

Дёшево и сердито

Резьба по дереву — это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.

Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное — подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг — углубление фона, для этого применяется фреза-флажок большого диаметра.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

видео-инструкция по монтажу своими руками, особенности художественного, 3д-фрезерования, ЧПУ, насадок на дрель, цена, фото

Все фото из статьи

Фрезеровка повсеместно применяется в современной промышленности, особенно при изготовлении мебели, предметов интерьера, лестниц, кроме того в ней зачастую возникает потребность и в домашнем хозяйстве. С помощью фрезера можно врезать замок в дверь или даже превратить деревянную заготовку в настоящее произведение искусства. Далее мы подробно рассмотрим, что такое фрезеровка, а также на каком оборудовании и как она осуществляется.

Фрезеровка деревянной заготовки

Общие сведения

Фрезерование древесины позволяют решить следующие задачи:

Произвести отрез;
Вырезать нужную деталь из массива;
Нанести объемный сложный орнамент или рисунок – 3d фрезеровка дерева;
Создать пазы и пр.

Пример 3D фрезеровки

Благодаря такой универсальности фрезеровка является одним из наиболее популярных типов обработки древесины. Его принцип основан на том, что режущая фреза вращается с определенной скоростью, при этом заготовка совершает поступательные движения.

На фото – фрезерный станок с ЧПУ

Чем выполняется фрезеровка

Оборудование

В настоящее время существует довольно много видов оборудования, предназначенного для фрезеровки древесины. Ниже приведены основные из них:

Тип оборудования	Описание
Станок для фрезеровки дерева с нижним расположением шпинделя	Применяются для создания следующих типов поверхностей: Прямолинейных; Профильных; Криволинейных (багет, филенка). Обработка прямолинейных деталей осуществляется по опорной линейке, криволинейные же обрабатываются в шаблоне по кольцу.
С верхним расположением шпинделя	Позволяют выполнять: Пазы; Фигурные рельефы. При помощи таких станков можно обрабатывать детали с фигурными контурами.
Станки с ЧПУ и деревообрабатывающие центры	Могут обрабатывать самые разные типы деталей и массивную древесину. В набор функций этого оборудования входит: Профилирование; Форматная обработка; Выборка пазов; Сверление; Облицовывание кромок и последующая их обработка; Художественная обработка деталей. Система с программным управлением базируется на ПК, благодаря чему способна использовать возможности многозадачной ОС в реальном времени. В результате она позволяет одновременно контролировать несколько процессов. В основу этих станков заложен принцип трехкоординатного перемещения суппорта. Причем обработка детали осуществляется одновременно с пяти сторон. В зависимости от вида работ, в станке происходит автоматическая смена режущих головок. Цена такого оборудования наиболее высокая, потому оно применяется, как правило, на крупных предприятиях.
Фрезерно-гравировальные	Используются для выполнения следующих типов операций: Гравировки; Криволинейного раскроя; Создания рельефных поверхностей. Перемещение фрез осуществляется по траектории, которую задает программа. Благодаря тому, что такие станки позволяют выполнять 3Д – рельефы, они широко применяются для изготовления декоративных элементов мебели и дверей, а также рекламной продукции.
Ручной фрезерный инструмент	Данное оборудование применяется для выполнения небольшого объема работ. К такому оборудованию относится: Ручная фрезерная машина; Дрель с насадкой для фрезеровки. Всевозможные приспособления позволяют выполнять такие операции, как: Формирование профиля на кромке заготовки; Выборка пазов и пр.
Бор-машина с гибким валом	По сути, данное устройство относится к ручным фрезерным инструментам. Как правило, оно используется для создания или доработки резных изделий. Машинка состоит из электродвигателя, гибкого вала и наконечника, к которому крепятся фрезы.

Насадка на дрель для фрезеровки дерева «БелОМО»

Фрезы

Для фрезеровки древесины применяются в основном два вида фрез:

С опорным кольцом, в качестве которого используется подшипник.
Концевые.

Помимо типа конструкции, фрезы для дерева различаются профилем.

Они бывают следующих типов:

Пазовая – предназначена для выполнения глубоких пазов;
Галтельная – создает полукруглый паз.
V-образная – вырезает паз с углами в 45 градусов. Такая фреза часто применяется для выполнения украшений, букв и пр.
Ласточкин хвост (шиповая) – применяется в мебельном производстве для создания шиповых соединений.
Конусная – позволяет скашивать кромку под углом 45 градусов.
Калевочная – предназначена для создания профиля в четверть окружности.
Профильная – способна вырезать на деревянных поверхностях разные типы профилей, в том числе, и фигурные.
Дисковая – может вырезать ровный паз различной ширины.

Наиболее распространенные профили фрез

Что касается размеров, то они могут быть следующие:

Диаметр – от 4 до 40 мм;
Высота – от 6 до 30 мм.

Правильный выбор фрезы является залогом качества выполняемой работы. В настоящее время в продаже можно найти наборы фрез, в которые входят все необходимые режущие элементы для выполнения основных операций по дереву.

Работа фрезером по дереву

Итак, с оборудованием для фрезеровки мы разобрались. Теперь рассмотрим, как выполняется фрезеровка дерева своими руками ручным фрезером.

Ручной фрезер

Для фрезеровки мелких деталей, чтобы предотвратить дефекты, желательно использовать специальный стол, к которому крепятся заготовки и направляющие при помощи струбцин. Направляющие могут быть в виде линейки или криволинейных шаблонов.

Обратите внимание!
При работе с фрезером не стоит устанавливать слишком высокую скорость, так как обрабатываемая поверхность заготовки может обуглиться.
Причем, следует учитывать, что чем больше диаметр режущего элемента, тем меньше должна быть скорость вращения.

Фрезеровка ручным фрезером по шаблону

Дальнейшая инструкция выглядит следующим образом:

Вначале нужно подобрать подходящую фрезу для выполнения тех или иных задач.
Затем надо в патрон вставить хвостовик режущего элемента так, чтобы погружение составляло не более 20 мм.
После этого патрон нужно повернуть до щелчка, после чего следует затянуть гайку ключом.
Далее необходимо поставить специальный револьверный упор, который задает глубину обработки напротив ограничительного торца. После этого нужно освободить винт ограничителя, который позволит работать в заданном направлении.
Затем инструмент нужно опускать до тех пор, пока фреза не коснется заготовки.
После опускания механизма на необходимую глубину его следует заблокировать.
Затем фрезерный аппарат продвигается вдоль направления.
Если нужно выполнить фрезеровку на разной глубине, работа выполняется за два прохода.

Если необходимо придать детали сложную форму, предварительно надо сделать шаблон. Для этого нужно на плотный картон или фанеру нанести контур детали, после чего аккуратно ее вырезать.

Набор шаблонов для обработки углов

Обратите внимание!
Двигать фрезер по заготовке необходимо в обратном направлении по отношению к движению фрезы.
В противном случае вы можете не удержать своими руками инструмент и травмироваться.

Правила техники безопасности

Как и любые другие электроинструменты, фрезер является достаточно травмоопасным оборудованием.

Поэтому напоследок приведем правила техники безопасности, которые необходимо соблюдать:

Выполнять крепление фрез и настройку инструмента можно только тогда, когда оборудование отключено от электричества.
Все детали перед работой надо жестко закрепить, иначе они могут сорваться, что чревато травмами, так как инструмент работает на очень высоких оборотах.
Инструмент во время работы нужно держать крепко и все движения выполнять плавно, без рывков.

Специальный фрезерный стол упростит работу и сделает ее более безопасной

Во время первого прикосновения фрезы к заготовке может произойти отдача. Поэтому нужно держать инструмент особенно крепко, ожидая рывок.
Прежде чем начать работу, нужно убрать все посторонние предметы, чтобы они не зацепились за фрезу. Небрежность может привести к серьезным и опасным травмам.
При работе с инструментом необходимо использовать индивидуальные средства защиты – очки, респиратор и перчатки. Связано это с тем, что в процессе обработки древесины образуется мелкая пыль, которую нельзя вдыхать.

Совет!
Для удобства работы, стол можно оснастить розеткой, которая позволит быстро включать и отключать инструмент.

Вот, пожалуй, и вся основная информация по фрезеровке деревянных заготовок.

Вывод

Фрезеровка является одним из наиболее распространенных видов обработки деревянных заготовок. Связано это с возможностью выполнять самые разные задачи, начиная профилями и заканчивая сложными трехмерными узорами. Причем многие операции можно осуществлять в домашних условиях при помощи ручных фрезеров или даже дрелей со специальными насадками, единственное, при работе с этим оборудованием необходимо строго соблюдать правила техники безопасности.

Ознакомиться с дополнительной некоторой информацией по данной теме можно из видео в этой статье.

17 Насадки для маршрутизатора | Популярный журнал Woodworking

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Разглаживающие широкие доски

Огромная широкая доска делает потрясающую столешницу. Если доска не проходит через строгальный станок, выровнять эту доску с помощью ленточной шлифовальной машины может оказаться непростой задачей. Пользоваться роутером намного проще.

Для начала вам понадобится большая плоская поверхность, например большой верстак или пустотелая дверь.Положите доску на скамейку и подложите под доску прокладки, чтобы она не раскачивалась. Затем фрезеруйте две направляющие доски примерно на 1 фут. длиннее вашей заготовки. Прикрутите или прижмите их к столешнице на равном расстоянии друг от друга. Сделайте выдвижную каретку для вашего маршрутизатора из двух 1-дюймовых. на 1 дюйм. кусочки алюминиевого уголка и закрепите их на двух планках.

Установите на фрезер сверло большого диаметра, и все готово. Сдвиньте маршрутизатор вперед и назад по каретке, затем продвиньте каретку вниз по длине доски.

Две перьевые доски обеспечивают точность

При резке узких профилей лучше всего использовать две перьевые доски, чтобы получить прямой и гладкий рез. Однако практически невозможно безопасно кормить поголовье на всем протяжении. Решение: сделайте лепнину очень длинной и оставьте на конце немного не обрезанной древесины, чтобы она служила ручкой. Когда вы проложите трассу как можно дальше, выключите маршрутизатор, удалите кусок и отрежьте ручку.

Лучший способ резать небольшие молдинги

1.Трудно предотвратить вибрацию тонкой или узкой заготовки во время резки на столе фрезерного станка.

2. Для узких полос, таких как этот бусиновый профиль, безопаснее и проще фрезеровать профиль на широкой доске ( фото 1), а затем обрезать фасонный край на столовой пиле ( фото 2).

Прямые кромки без фуганка

Вот устройство для стыковки досок с помощью только роутера. Это длинная линейка, оснащенная зажимами для удержания заготовки и прочной металлической кромкой для направления сверла для обрезки заподлицо.Когда он не используется, он легко складывается у стены.

Для изготовления линейки вам понадобится кусок фанеры длиной 8 футов и шириной 12 дюймов, например стеллажи из меламина, или кусок 1 дюйм длиной 8 футов. на 1 дюйм. алюминиевый уголок, 8 футов Т-образной направляющей и некоторые коммерческие зажимы, изготовленные для Т-образной направляющей или их эквиваленты, изготовленные в магазине (см. Источник ниже).

Проложите фанеру так, чтобы Т-образная направляющая и алюминиевый уголок были на одном уровне с ее поверхностью. Закрепите Т-образный паз эпоксидной смолой; просверлите и зенковайте отверстия в уголке, чтобы его можно было прикрутить к фанере.

Чтобы использовать приспособление, зажмите доску так, чтобы ее неровный край только нависал над линейкой, установите в машину биту для выравнивания заподлицо с нижним подшипником и отшлифуйте.

Биты без чипа

Спиральные биты часто обеспечивают более плавный и точный рез, чем прямые биты. Сверло с приподнятой кромкой вытягивает стружку вверх и наружу, что делает его идеальным для резки пазов в массивной древесине. Сверло с нижней кромкой толкает стружку вниз, что идеально для изготовления дадо без стружки из фанеры и меламина. (Однако биты с нижней резкой не рекомендуется использовать на столе фрезерного станка, так как они могут вытолкнуть заготовку со стола.) Бит сжатия имеет спирали, идущие в обоих направлениях, вверх и вниз, притягивая стружку к середине долота. Это лучшая фреза для фрезерования кромок фанеры или меламина — вы получите поверхность без сколов с обеих сторон.

Формирование толстых деталей в два этапа

1. Лучший способ изготавливать идентичные детали — использовать шаблон и коронку с верхним подшипником. Однако большинство шаблонов не очень длинные, поэтому вы можете подумать, что вы не можете использовать их для толстых деталей.

2. Вы можете, и вот как: Сначала фрезеруйте нижнюю половину детали ( Фото 1).Во-вторых, снимите деталь с шаблона и установите в маршрутизатор фрезерную насадку для нижнего подшипника (фото 2). Отрегулируйте высоту бита так, чтобы его подшипник скользил по поверхности, созданной шаблонным битом, и все готово.

Идеальные угловые соединения

Многие пилы для подрядчиков не очень хорошо режут митры, когда полотно наклонено под углом 45 градусов. Лезвие смещается недостаточно ровно, чтобы образовалась подгоревшая кромка или кромка с перекосом. Если у вас возникли эти проблемы, попробуйте использовать фрезу для снятия фаски, которая всегда режет точно под углом 45 градусов.Биты для снятия фаски бывают разных размеров. Вот несколько советов, которые улучшат ваши результаты:

Используйте пилу или ленточную пилу, чтобы удалить большую часть отходов перед фрезерованием. Сверло для снятия фаски будет работать лучше всего, если удаляет небольшое количество древесины. • Обрежьте ограждения фрезерного стола, чтобы вокруг фрезы оставалось отверстие с нулевым зазором. Это предотвращает опрокидывание заготовки в сверло во время резки.
Удерживайте заднюю стенку за заготовкой, чтобы предотвратить выброс. При установке фрезерного стола старайтесь, чтобы на конце заготовки оставалась точка, не уменьшая ее длины.Чтобы добраться туда, вы можете отрегулировать забор или высоту насадки. В любом случае регулировка должна быть очень маленькой, но как только вы настроите митры, их можно будет резать быстро и легко.

Четыре размера Dado с одной битой

Это изготовленная на заказ опорная плита, которая экономит время на установку. Используя всего один бит, вы можете сделать четыре разных дадо.

Каждая сторона опорной плиты постепенно увеличивается на 1/16 дюйма. подальше от бита. Вы делаете один разрез с настройкой «0», затем вращаете фрезер и опорную плиту, чтобы увеличить дадо.Например, если вы используете 1/2 дюйма. бит, вы также можете сделать 9/16 дюйма, 5/8 дюйма и 11/16 дюйма. широкие разрезы. В качестве альтернативы вы можете сделать опорную плиту с диаметром 1/32 дюйма. или 1/64 дюйма прогрессии для встраивания фанеры меньшего размера в дадо.

Изготовление опорной плиты требует точной компоновки. Лучше сначала сделать его немного завышенным и закрепить на маршрутизаторе. Откусите края пилы до идеальных размеров.

Square Up A Large Top

Как подрезать конец топа, который слишком велик для того, чтобы его можно было разрезать на столовой пиле? Просто: используйте фрезер и большую коронку.

Перед фрезерованием лобзиком обрежьте конец вершины до его окончательной длины. (Чем меньше торцевых волокон вы обрежете, тем легче будет работа). Затем найдите кусок фанеры или ДВП, у которого есть две смежные фабричные кромки. Эта деталь направляет маршрутизатор; заводские края гарантируют, что ваш верх будет квадратным. Направляющая втулка должна быть от 2 до 3 дюймов. длиннее ширины столешницы.

Поместите направляющую на карандашную линию, обозначающую конец столешницы. Зажмите одну сторону направляющей заподлицо с длинным краем верха.Зажмите жертвенный блок на противоположной стороне, плотно прилегая к столешнице, чтобы предотвратить растрескивание торцевого волокна в конце разреза.

Вы можете использовать стандартные 1/2 дюйма. для этой техники требуется установка насадки заподлицо, но для этого необходимо поместить направляющую под верхнюю часть, что может вызвать затруднения. Бит шаблона значительно упрощает настройку. Наилучших результатов можно добиться, если использовать патрон размером не менее 1 дюйма. диам. Он обеспечивает более плавный рез по торцевым волокнам, чем долото с меньшим диаметром.

Жесткие фрезерные салазки

Вы не можете превзойти салазки и рычажный зажим для фиксации концов рельсов и стоек, но многие снегоходы имеют небольшую проблему, которая приводит к смещению стыка.Проблема в основании, которое обычно составляет 1/4 дюйма. толстый. Давление со стороны рычажного зажима приводит к изгибу основания, в результате чего рельс неравномерно совмещается со своей ответной планкой. Ответ — добавить доску в передней части салазок и две верхние доски, которые перекрывают заготовку. Таким образом получаются абсолютно жесткие салазки и идеальные соединения.

Обрезка шипов на длинных досках

Допустим, вы собираете кровать или обеденный стол, для которого требуются очень длинные перила. Нарезать шипы на этих рельсах может быть неудобно с помощью столовой пилы, но это довольно просто, используя фрезер и набор параллельных направляющих блоков.Направляющие блоки — это всего лишь два больших куска дерева, соединенных парой установочных штифтов.

Обрежьте рельсы на дюйм или два длиннее их окончательной длины. (Дополнительная древесина будет поддерживать маршрутизатор, предотвращая его опрокидывание.) Установите 1/2 дюйма. диам. укусите в маршрутизаторе и измерьте, насколько далеко он отрезается от края опорной плиты маршрутизатора. Отметьте шипы, затем закрепите направляющие блоки на рельсе. Убедитесь, что они перпендикулярны перилам, и установите правильное расстояние от плеча шипа.

Вы готовы фрезеровать обе стороны перил. Отрегулируйте глубину резания сверла на 1/16 дюйма. меньше необходимой вам конечной глубины. Сделайте проход с обеих сторон доски, измерьте толщину шипа и постепенно опускайте сверло, пока шип не станет правильной толщины. Чтобы отрезать остальную ширину шипа, ослабьте зажимы направляющих планок, переместите их ближе к концу рельса, снова зажмите их и протрите еще один проход. Отрежьте отходы, когда закончите.

Совместите отверстия для новой опорной плиты

Дополнительные базовые платы для вашего маршрутизатора могут действительно пригодиться — например, для охвата большого расстояния или для использования в качестве вставки в таблице маршрутизатора.Однако просверливание отверстий под винты для крепления опорной плиты к маршрутизатору — работа с высокой точностью, особенно если вы хотите, чтобы бит располагался точно по центру.

Специальные установочные винты с конусом облегчают работу (см. Источник ниже). Они бывают разных размеров ниток; Определите, что вам нужно, отнесите винты опорной плиты в строительный магазин и совместите их с соответствующей гайкой.

Чтобы центрировать опорную плиту, проведите диагональные линии от угла к углу и просверлите отверстие 1/4 дюйма.отверстие в месте пересечения линий. Вставьте 1/4 дюйма. укусил в вашем роутере. Установите заостренные установочные винты в основание маршрутизатора и наденьте новую опорную пластину на бит. Постучите по опорной плите над каждым винтом, чтобы сделать углубление для центрирования сверла.

Увеличение мощности для облегчения пуска

В следующий раз, когда вы будете делать шаблон для разводки по шаблону, обязательно включите начальную рампу. Это обеспечивает безопасное место для контакта фрезы с шаблоном, прежде чем он начнет резку. Также добавьте пандус выхода на дальнем конце шаблона.

База фрезерного станка

Вот быстрый способ выровнять резьбовые пробки. Сделайте новую опорную плиту для вашего маршрутизатора, используя две части 1/2 дюйма. фанера или ДВП. Отрегулируйте фрезу так, чтобы она сокращала толщину бумаги над нижней частью опорной плиты, затем обрежьте заглушки. Чтобы заглушки были ровными, отшлифуйте их небольшим кусочком наждачной бумаги, обернутым вокруг твердого блока.

Забор для больших битов

К большой долоте с приподнятой панелью следует относиться с определенным уважением.Вам нужно не только снизить скорость маршрутизатора, чтобы снизить скорость крайних концов насадки, но также нужно следить за своими пальцами. Вот забор, сделанный на заказ, который сделает эту операцию намного менее страшной.

Этот забор на самом деле представляет собой просто большую коробку с пластиковой крышкой и отверстием для пыли, прикрепленную к столу маршрутизатора. К передней части коробки прикреплена лицевая панель, которую можно регулировать вверх или вниз. Установите его так, чтобы он прилегал к вашей панели, как доска из пера, для получения гладкого среза.

Зажимы для сэндвичей

Используйте двусторонний шаблон, чтобы избежать вырыва изогнутой детали. Просто перевернув шаблон, вы всегда сможете пилить под уклон, следуя направлению волокон древесины.

Врезная машина для врезки без суеты

Хотите приспособление для долбления по грунтовке? Это займет всего несколько минут, а не все выходные. Вам понадобится направляющая для вашего фрезерного станка.

Сначала зажмите 3–4 дюйма. квадратный блок к вашей скамейке. Закрепите 5-дюйм.-длинный стопорный блок сбоку, у одного конца. Прикрепите заготовку встык к упору и закрепите заготовку на большом блоке. (Большой ручной винт идеально подходит для этой работы, потому что он имеет большой радиус действия.)

Разложите паз на заготовке и отрегулируйте направляющую кромки фрезы так, чтобы резец врезался в отметки разметки. Наконец, добавьте два стопорных блока поверх большого блока, чтобы ограничить возвратно-поступательное движение вашего маршрутизатора. Эти блоки определяют длину паза. Если ваши пазы расположены по центру, разрежьте их все.Если они смещены, просто измените настройку ограждения по мере необходимости.

Источники

Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Основы фрезерования по дереву — Rockler

С помощью фрезерного станка можно превратить острые кромки в декоративные профили любого вида.Он будет обрабатывать пазы и канавки, салазки, ласточкин хвост, пазы, шипы, шарнирные соединения и многое другое. Нужно продублировать кучу деталей? Для роутера и шаблона это не проблема. Он может ровно обрабатывать плоскость, плоские кромки стыков, вырезать надписи, вырезать круги и расточки. Список того, что можно сделать, можно продолжать и продолжать.

Причина, по которой старинный маршрутизатор или новый маршрутизатор работают почти одинаково, связана с простотой инструмента: избавьтесь от современной электроники и улучшений функций, сделанных за последние два или три десятилетия, и все маршрутизаторы действительно сводятся к нескольким основные части.Универсальный двигатель направлен вниз и удерживается на основании, которое обычно имеет пару ручек, чтобы помочь вам направить его над заготовкой. Режущая работа выполняется острой битой, прикрепленной к концу шпинделя мотора.

Два варианта основания Маршрутизаторы

имеют два типа основания: фиксированное и врезное. Фрезерный станок с фиксированным основанием имеет большой воротник, резьбовой стержень или другую функцию регулировки высоты, которая позволяет перемещать двигатель вверх или вниз внутри основания для изменения глубины резания фрезы.После того, как вы установите и заблокируете двигатель в нужном месте, в остальном основание останется «неподвижным».

Погружные основания меняют эту взаимосвязь на ухо: двигатель зажимается в верхнем корпусе на основании, а корпус можно поднимать или опускать на двух подпружиненных металлических стойках для регулировки глубины резания — здесь двигатель «зафиксирован, ”Но основание погружает его на разную глубину. Вы контролируете глубину резания с помощью регулируемого стержня, который контактирует со ступенчатой и поворотной револьверной головкой. Каждый щелчок револьвера изменяет глубину резания постепенно примерно на 1/8 дюйма, и эти изменения можно считать по шкале глубины за штангой.

Производители по-прежнему производят несколько специализированных фрезерных станков, в которых двигатель и основание являются единым целым. Когда-то они были обычным явлением, но в наши дни большинство фрезерных станков по дереву имеют модульную конструкцию: съемный моторный блок подходит как для фиксированной, так и для погружной базы, что обеспечивает максимальную универсальность.

Цанги: Бизнес-конец

Нижний конец шпинделя двигателя, на котором крепится режущее сверло, сужается изнутри и имеет резьбу снаружи. В нее входит коническая цанга с прорезями, которая захватывает хвостовики фрез по окружности, как тиски.

Гайка окружает цангу и навинчивается на шпиндель, чтобы затянуть биты на месте. Размер цанговых патронов позволяет принимать диаметр 1/2 или 1/4 дюйма. хвостовик фрезы. Маршрутизаторы среднего и большего размера часто включают в себя цанги обоих размеров.

Другие полезные функции

Сегодняшние маршрутизаторы полны хороших функций, которые дают им преимущество над предшествующими машинами, выпущенными 20 или более лет назад. Почти все новые маршрутизаторы имеют регулируемую скорость, и вам нужно будет снизить скорость, чтобы безопасно работать с долотами большого диаметра.Многие двигатели имеют «плавный пуск», который увеличивает мощность, чтобы предотвратить запуск «зайца», который может толкнуть инструмент в руке. Маршрутизаторы высшего качества также оснащены электронной схемой обратной связи, которая поддерживает вращение бита с постоянной скоростью, независимо от нагрузки, прилагаемой к биту.

Некоторые маршрутизаторы имеют фиксаторы шпинделя, поэтому вы можете менять биты одним ключом вместо двух. Возможности сбора пыли также улучшились благодаря пластиковым кожухам, которые крепятся или зажимаются внутри основания, чтобы загнать мусор, создаваемый битой; порт на кожухе соединяется с вакуумным шлангом.Некоторые производители даже оснащают свои маршрутизаторы светодиодными лампами, которые светят в разрядную область, чтобы помочь вам увидеть, что вы режете — это замечательная функция.

Подосновы и направляющие втулки

Под металлическим основанием маршрутизатора находится гладкая пластина, называемая основанием, которая крепится к ней винтами. Базы маршрутизаторов и их вспомогательные основания будут иметь либо круглую форму основания, либо комбинацию круглых и плоских краев. Цель здесь в том, чтобы вы могли равномерно подавать основание по линейке или другой направляющей поверхности.Гладкая поверхность основания также защищает детали от повреждений во время фрезерования.

Обязательной особенностью многих вспомогательных оснований является то, что их центральный вырез рассчитан на установку металлических направляющих втулок с резьбой с диаметром 1-3 / 16 ″. втулки являются отраслевой нормой. Направляющие втулки (также часто называемые шаблонными направляющими, натяжными кольцами или направляющими кольцами) имеют выступающую втулку диаметром от 5/16 ″ внешнего диаметра. вверх до 1 ″ или более. Они неоценимы для всех видов шаблонных работ и даже необходимы для использования со многими приспособлениями для изготовления пазов и ласточкин хвоста.

Некоторые биты большего диаметра не подходят для отверстий под основание, предназначенное для направляющих втулок, поэтому в комплект маршрутизатора также может входить дополнительная подоснова с большим вырезом для долота.

Маршрутизаторы по размеру Маршрутизаторы

подразделяются на три основных размера машин: полноразмерные, средние и категории, которые в зависимости от производителя имеют несколько названий — «компактные», «ладонь» или «обрезанные». Определение полноценных, средних или компактных маршрутизаторов в основном связано с максимальной мощностью их двигателей, но каждый размер также имеет пропорциональные и функциональные характеристики, которые также стоит учитывать.

Полноразмерные маршрутизаторы — Полноразмерные маршрутизаторы — это самые большие и мощные устройства, которые вы можете купить. У них есть двигатели мощностью 3 или 3-1 / 4 л.с., и они требуют большего погружения или фиксированных оснований для удержания массивных моторов. (Кстати, именно здесь вы все еще можете найти оставшиеся новые «выделенные» модели погружных фрезерных станков.) Полноразмерный маршрутизатор может принимать любые сделанные фрезы, от крошечных фрезерных фрез до самых больших фрезерных фрез для подъема панелей — и его двигатель. обеспечивает достаточную мощность, чтобы с легкостью управлять всеми ними.Но противоположность «полноразмерного» заключается в том, что из-за веса и больших размеров эти маршрутизаторы затрудняют маневрирование вручную над небольшими деталями или узкими краями. Часто успешная маршрутизация с маршрутизатором в руке требует некоторой тонкости. В таких ситуациях полноразмерная машина весом до 15 фунтов может значительно затруднить быстрое управление.

Маршрутизаторы среднего размера — Маршрутизаторы среднего размера — это ответ отрасли на «золотую середину» среди семейства маршрутизаторов.Маршрутизаторы среднего размера, рассчитанные на мощность от 1-1 / 2 до 2-1 / 4 л.с., с пропорционально меньшими основаниями, чем их более крупные собратья, и на несколько фунтов легче, все еще обладают достаточной мощностью, чтобы вращать все, кроме самых больших фрез. Они могут быть оснащены диаметром как 1/4 дюйма, так и 1/2 дюйма. цанги, поэтому вы не ограничены размерами хвостовиков фрез, которые вы можете использовать. В начале 2000-х был период времени, когда промышленность вкладывала значительные средства в исследования и разработки в разработку комбинированных комплектов, которые включали как варианты с фиксированным основанием, так и варианты с погружным основанием со сменным моторным блоком.Эта тенденция распространилась, как лесной пожар, и ее послесвечение продолжается и сегодня. «Комбинированные» комплекты предлагают хорошо спроектированные фиксированные основания и базы для погружения, которые хорошо подходят для широкого спектра приложений маршрутизации, по цене, которая не будет чрезмерной. Модели среднего размера премиум-класса также включают удобные для пользователя функции, такие как плавный пуск и схему обратной связи. Этот «семейный седан» на рынке маршрутизаторов предлагает солидную ценность как для новичков, так и для профессионалов.

Компактные маршрутизаторы — Компактные маршрутизаторы сделали большой шаг вперед в деревообработке в 2005 году, когда компания Bosch представила на рынке свой Colt ™ Palm Router.До того времени, когда плотникам требовались возможности обрезки или профилирования фрезера, достаточно маленького, чтобы его можно было использовать одной рукой, единственным реальным вариантом был триммер для ламината — инструмент для изготовления столешниц. В то время как эти ранние «обрезные» фрезерные станки были способны выполнять легкие работы по профилированию кромок, их мощность двигателя менее 1 л.с. была ограничена. У триммеров для ламината также не было врезных оснований, потому что производители могли просто наклонить инструмент вниз, чтобы пробить пластиковый ламинат и начать рез. Врезка врезки или контролируемая резка по глубине не были необходимыми задачами.

Компания Bosch подняла планку компактных маршрутизаторов, выпустив Colt, увеличив мощность двигателя до 1 пиковой л.с., что открыло путь к большему количеству деревообрабатывающих приложений и вариантов фрез. В 2010 году компании De-WALT и PORTER-CABLE еще больше повысили ставку, представив компактные маршрутизаторы как с врезным, так и с фиксированным основанием. С этого момента началась гонка других производителей за то, чтобы вывести на рынок свои собственные версии более мощных и функциональных «крошечных» маршрутизаторов. И это кардинальное изменение означает, что современные компактные маршрутизаторы обычно имеют пиковую мощность около 1–1 / 4 л.с.Вы все еще можете купить несколько традиционных триммеров для ламината, но большинство моделей пошли по пути динозавров в пользу более смелых и универсальных компактных станков «следующего поколения».

Компактные маршрутизаторы

даже стерли грань между тем, что нужно делать на станке среднего размера и более мелком инструменте. В то время как компактные маршрутизаторы ограничены битами с хвостовиком 1/4 дюйма, я часто использую их для вырезания пазов и для общей работы с шаблонами. Их простота в обращении и большая мощность делают эти машины удивительно полезными и не пугающими.Они ни в коем случае не заменят маршрутизатор среднего размера, но компактный маршрутизатор действительно удобен в качестве опции.

Конфигурации маршрутизатора

Я уже упоминал об использовании роутера «в руке». Когда заготовки достаточно велики, чтобы обеспечить устойчивую платформу под инструментом — подумайте о широких досках, панелях или листовых материалах — или когда вы переносите инструмент на сборку, такую как корпус шкафа или сундук, удерживать маршрутизатор за ручки может быть затруднительно. ваш лучший или единственный практичный вариант.Многие зажимные приспособления типа «ласточкин хвост» также требуют, чтобы маршрутизатор подавался поверх шаблона поверх приспособления. Но если вы фрезерете особенно маленькие или узкие детали, когда размер инструмента становится помехой, второй вариант — перевернуть фрезер и вместо этого установить его под столом фрезерного станка.

Таким образом, вы можете подавать заготовку поперек стола и мимо фрезы, при этом вес и пропорции фрезера не будут работать против вас. Фрезерные столы также обладают дополнительным преимуществом подвижного упора, который можно установить и заблокировать для выполнения прямых пропилов, например канавок, от края заготовки.Ограждения с открывающимися и закрывающимися гранями также позволяют подавать на заготовку только часть профиля резания фрезы за один раз, что обеспечивает более чистые и безопасные проходы резания. Паз под углом в столе еще больше расширяет его возможности для таких задач, как дадоинг и резка под углом. Или прикрепите простой зажим к измерителю угла скоса, и настольный фрезерный станок с легкостью прорежет стыки коробок.

Некоторые основания фрезерного станка, особенно на машинах среднего размера, имеют регулировку глубины «сквозного» основания: когда они перевернуты и установлены под столом фрезерного станка, вы можете поднять или опустить фрезу, вставив гаечный ключ через основание маршрутизатора и регулируя его сверху.Вот где действительно удобно использовать два базовых комбинированных комплекта среднего размера: прикрепите фиксированное основание к столу маршрутизатора и оставьте его там. Переместите двигатель к основанию для погружения в ручных ситуациях.

Тем не менее, я думаю, что идеальным выбором для стола маршрутизатора является полноразмерный моторный блок, потому что его вес не является проблемой для конфигурации стола, а мотор мощностью 3 или 3-1 / 4 л.с. обеспечивает достаточную мощность для любого операция маршрутизации, которая встречается на вашем пути. Мой полноразмерный двигатель фрезерного станка всю свою жизнь висел под столом фрезерного станка, выполняя все, от деликатной обрезки кромок до точной стыковки с ласточкиным хвостом и строгого и сложного подъема панелей.

Десять лучших стилей фрезерных бит

Даже небольшая коллекция фрез с твердосплавными наконечниками может помочь вашему маршрутизатору выполнять широкий спектр задач. Эти 10 стилей используются во многих наших проектах. Если ваш маршрутизатор принимает биты с хвостовиком 1/2 дюйма, по возможности выбирайте этот размер для резцов большего размера.

Заработок

Теперь, когда вы знаете размеры маршрутизаторов и два способа их настройки для использования, давайте кратко рассмотрим различные операции, которые сделают маршрутизатор бесценным дополнением к вашему арсеналу инструментов.

Профилирование кромок — Плоские квадратные кромки могут быть требованием для многих сборок, но они могут быть ужасно тусклыми на вид. Фрезерный станок, оснащенный различными фрезами для формирования кромок, может добавлять формы и теневые линии к столешницам, стеллажам, пластинам и другим плоским или изогнутым краям. Фрезы для закругления кромок, сверла с углублениями и насадки для снятия фаски также помогают «смягчить» кромку и торцевое зерно, чтобы поверхности были более приятными на ощупь и с меньшей вероятностью раскололись, скололись или нанесли травму. В былые времена различные формовочные плоскости выполняли функции профилирования, но фрезерные станки и биты заняли их место в качестве альтернативы электроинструменту.Фрезерование кромочных профилей — это обычно то, как новые пользователи приобретают уверенность в инструменте, и это обычная операция для опытных деревообработчиков.

Столярные изделия — Если у вас есть подходящие фрезы, не так много стыков по дереву выходят за пределы рулевой рубки маршрутизатора. Вставьте в инструмент прямую или спиральную коронку, и она будет фрезеровать пазы, канавки, шлицевые прорези, нахлёстки, пазы и даже шипы, чтобы они поместились в них. Бита для кроликов, конечно же, плюс шипы для дверей шкафа.Большинство долот имеют направляющие подшипники нескольких размеров, чтобы упростить изменение пропорций надрезов канавок.

Добавьте в свой магазин сверло и приспособление для стыковки с регулируемым или фиксированным шаблоном, и вы сможете сделать полуслепой или сквозной хвостовик для ящиков или других ящиков. Вместо этого направьте фрезер против линейки, и он также сделает скользящие соединения типа «ласточкин хвост».

Вы когда-нибудь мечтали делать суставы из печенья, но не хотите тратить деньги на электроинструмент для этого? Что ж, просто купите насадку для резки пазов за небольшую часть цены столярного устройства для печенья, и вместо этого вы сможете разрезать их на столе маршрутизатора.Этот один инструмент может выполнять столярные работы с настольной пилой, полотном дадо, формирователем, фуганком для печенья и долотом для долбления. Ни один другой электроинструмент не может превзойти этот диапазон столярных работ.

Маршрутизация шаблонов — Шаблоны и обработка дерева неотделимы друг от друга, как рука в перчатке. Мы используем их для изготовления деталей одинаковой формы и для выполнения сложных внутренних вырезов. Шаблоны контролируют пропорции всевозможных неглубоких пазов для петель, вставок и замков. Шаблоны писем также позволяют наносить профессионально выглядящие вывески.Вы можете выполнять все эти задачи с помощью шаблонов, которые вы покупаете или изготавливаете из металлолома, используемых в тандеме с пилотной долотой для обрезки заподлицо или узором или с прямым сверлом, вложенным в направляющую втулку. Я накопил десятки шаблонов для разных проектов, и каждый создан для роутера.

Поверхность, соединение — В наши дни проекты, связанные с использованием плит, очень популярны, если вы следите за тенденциями в социальных сетях, но эти гигантские куски пиломатериалов большинству из нас невозможно расплющить с помощью наших строгальных станков.Вот как сэкономить время: вставьте строгальную фрезу в средне- или полноразмерный фрезерный станок и сделайте салазки для езды по плите. Это отличное решение для использования большого строгального станка или барабанной шлифовальной машины.

Может быть, у вас нет стационарного фуганка или вы столкнулись с доской, которая слишком велика для безопасной подачи через фуганок, который у вас есть. Нет проблем: вместо этого проведите фрезерным станком и длинной прямой фрезой против зажатой линейки, чтобы сгладить эти края.

Я часто использую в своем компактном маршрутизаторе короткую фрезу для долбления или резьбы по тарелкам, чтобы обрезать выступающие заглушки, ласточкин хвост и стыки муфты на одном уровне.Он работает так же гладко, как ручной рубанок.

Резка, расточка — Фрезерный станок, прямая или спиральная фреза и линейка могут быстро выполнить аккуратную обрезку больших панелей или фанеры до нужного размера. Круги и эллипсы также легко вырезать с помощью фрезерного станка, установленного на трамбовку или зажимное приспособление эллипс / круг.

С помощью врезного фрезера, шаблона и направляющей втулки можно даже просверливать ряды отверстий под штифты для столярных изделий или дюбелей — и острая фреза прорежет их более аккуратно, чем сверло и сверло.

Изготовление дверей — Когда-то лучшим инструментом для подъема панелей и фрезерования шарнирных соединений для шкафных или проходных дверей был формовщик. Теперь столы-маршрутизаторы — это безопасный и подходящий «план Б» для изготовления дверей. Вы можете купить насадки для подъема панелей горизонтального или вертикального типа для всех популярных стилей дверей, а также подходящие насадки для крепления направляющих и стоек. Вот где полноразмерный двигатель в вашем столе маршрутизатора действительно подходит для этого сверхмощного применения.

Беспроводные компактные маршрутизаторы на подъеме

В наши дни количество аккумуляторных инструментов растет, поскольку производители продолжают искать альтернативы с батарейным питанием для каждого настольного, ручного и садового электроинструмента. Возможно, вы знаете, что Bosch, Makita, RIDGID и RYOBI теперь предлагают беспроводные компактные маршрутизаторы среди своих линейок продуктов на 12 или 18 вольт, и, вероятно, на горизонте еще больше вариантов. Но нужно ли «отрезать шнур» от роутера?

Если вы уже приобрели аккумуляторную платформу, добавление беспроводной модели может иметь смысл, особенно если электрических розеток мало.К тому же шнур больше никогда не будет мешать вам. Однако из-за большой батареи маршрутизатор может казаться тяжелым, и если вам придется купить маршрутизатор, аккумуляторы и зарядное устройство, вы потратите значительно больше, чем на проводной маршрутизатор, который никогда не будет нуждаться в зарядке, или, в конечном итоге, новые батареи.

Выбор битов маршрутизатора

Хотя вы можете потратить от двух до трехсот долларов на маршрутизатор, который прослужит десятилетия, маршрутизация не здесь становится дорогостоящей. Реальные затраты с течением времени выражаются в битах маршрутизатора.Цены на качественные биты с твердосплавными напайками начинаются от 10 до 15 долларов за самые простые варианты. С этого момента ценники неуклонно поднимаются до 150 долларов и более за упакованные наборы, специальные насадки и комплекты для изготовления дверей. Запасы — дело не из дешевых, но без резаков не справишься.

Хорошая новость: для выполнения большинства проектов вам не нужны ящики с битами. Вместо этого покупайте биты только тогда, когда они вам нужны, учитывая те стили, которые я предлагаю в «десятке». Откажитесь от больших коллекций «со скидкой», потому что они обычно содержат несколько необычных мелочей, которые вы все равно никогда не будете использовать.Инвестируйте в прямые или спиральные долота 1/4 ″, 3/8 ″ и 1/2 ″, округлые наконечники и бухты. Также необходимы одна фреза с фаской под углом 45 °, фреза с качением с подшипниками различных размеров и по крайней мере одна фреза для обрезки заподлицо и шаблон. Качественные биты служат долго, и тщательный выбор поможет вам изучить богатый потенциал вашего маршрутизатора по доступной цене.

Можно ли использовать фрезерный станок по фанере? (+5 умных приемов с маршрутизатором!)

Нет ничего более приятного, чем использование маршрутизатора для вырезания экстравагантных проектов или обрезки небольших канавок.

Но может ли этот трудолюбивый электроинструмент резать и тонкую фанеру (не повреждая ее)?

Вы можете использовать фрезерный станок по фанере, но с некоторыми оговорками;

1 — Фанера была окантована кромкой:

Кромка — это когда вы армируете листы фанеры более прочным типом искусственной древесины, например МДФ или ДСП.

2 — В фанере нет пустот:

Пустоты — это те большие естественные отверстия, которые появляются на листах фанеры.

В этой статье мы расскажем все, что вам нужно знать об использовании фрезерного станка по фанере. И мы также дадим вам несколько дополнительных советов и приемов, которые вы сможете использовать при следующем включении роутера!

Этот пост может содержать партнерские ссылки на продукты, за которые мы получаем комиссию (без дополнительных затрат для вас). Узнайте больше здесь.

Как узнать, есть ли в фанере пустоты?

Вы можете сказать, что у фанеры есть пустоты, если заметите большие пузыри вдоль широкой стороны дерева.Если вы заметили какие-либо пробелы, значит, это пустота.

Посмотрите видео из журнала Woodworkers Journal ниже, чтобы узнать, нужно ли вам заполнять пустоты на кромках фанеры:

Если у вас достаточно фанеры, то ничто не мешает вам запустить этот маршрутизатор.

Что можно делать с маршрутизатором?

Чаще всего фрезер используется в первую очередь для вырезания отверстий в деревянных, пластиковых или даже металлических листах.

Однако можно использовать для тонкой резки, такой как создание кромок, канавок и декоративных узоров.

Как отделать кромку фанеры?

Необработанная кромка фанеры — не самая красивая вещь, на которую можно смотреть.

Здесь есть 3 различных варианта. Вы можете покрыть, покрыть или заполнить края.

1 — Покройте края | Закрасьте их

Спрячьте слои слоя хорошим слоем краски. Кажется, это самый простой способ отделки краев.

Однако сложно заставить краску действительно заполнить и замаскировать открытые слои древесины.

2 — Покройте края | Кромкооблицовка

Это мой наименее любимый вариант, но это больше личное предпочтение, чем практическое. Мне не очень нравится, как выглядит оклейка кромки, но это быстро и легко. И он выполняет свою работу.

Вы можете сделать действительно простые кромочные ленты из фанеры, следуя инструкциям Шона Бойда, приведенным ниже:

3 — Заполнить края | Используйте шпатлевку, чтобы заделать эти трещины.

Это было бы моим выбором.Особенно при шпатлевании и маскировке, и сглаживании краев — и его даже можно использовать для заделки любых проблемных пустот.

5 моих любимых советов и приемов, связанных с маршрутизатором!

1 — Сделайте стол для маршрутизатора менее чем за 20 долларов

Правильный стол значительно упростит вам работу с маршрутизатором, чтобы вы могли резать под прямым углом.

Но хороший стол для маршрутизатора может обойтись вам примерно в 200 долларов или больше.

Итак, если вам нужен стол маршрутизатора за небольшую часть стоимости, посмотрите это видео и сэкономьте деньги.

2 — Сделайте настольный фрезерный стол

Этот поверхностный стол даст вам необходимую гибкость для выполнения почти невозможных канавок и надрезов.

Теперь вы можете подключиться к Интернету и выложить кучу денег на новый стол маршрутизатора. Или вы можете создать его самостоятельно, следуя этому видеоуроку.

3 — Сделайте простой самодельный регулируемый фрезерно-строгальный станок

Если вам нужно расплющить кусок дерева, вам не всегда нужен для этого доступ к строгальному станку.

Вместо этого ваш маршрутизатор (и умело сконструированное приспособление) может быть отличной альтернативой.

Посмотрите это видео и следуйте этому надежному руководству о том, как сделать свой собственный супер простой маршрутизатор-строгальный станок.

4 — Сделайте направляющую для кромок маршрутизатора

Иногда просто положиться на несколько зажимов и прочный стол для маршрутизатора недостаточно, чтобы держать эти кромки прямыми.

Время от времени вам может понадобиться использовать Router Edge Guide на больших громоздких предметах, таких как шкафы и комоды.

В этом случае составление собственной направляющей — легкий путь к получению идеальных деревянных кромок.

5 — Сделайте круглый стол из фанеры своими руками (менее чем за 60 долларов!)

Хорошо, это не столько наконечник фрезерного станка, сколько проект деревянных конструкций, ориентированный на фанеру.

Но попробовать это так весело! И эти нестандартные круглые столы также могут быть отличным товаром для продажи в Интернете.

Я написал статью о создании и продаже поделок из дерева в Интернете.Вы можете прочитать полный текст, щелкнув здесь: 12 прибыльных деревообрабатывающих вещей, которые можно производить и продавать из дома

Некоторые последние мысли

Если вы подготовите фанеру, предварительно заполнив эти пустоты, у вас не должно возникнуть проблем с использованием маршрутизатора на этой легкой искусственной древесине.

Хотите узнать о 9 преимуществах искусственной древесины? Щелкните здесь, чтобы ознакомиться со статьей: Что такое промышленная древесина?

Кроме того, планируете ли вы много фрезеровать фанеру? Тогда вы можете начать замечать, что биты вашего маршрутизатора тускнеют быстрее, чем обычно.

Это происходит потому, что клей, скрепляющий слои слоя (клей, также известный как фенолформальдегид), начинает покрывать фрезу.

Но если вы регулярно чистите, затачиваете и иным образом обслуживаете фрезы, это не должно стать проблемой в долгосрочной перспективе.

Лучшие рекомендуемые инструменты

Здесь, в The Woodwork Place, мы знаем, что у плотников никогда не бывает достаточно инструментов. Итак, вот 3 основных инструмента — они вам понадобятся всякий раз, когда вы используете роутер.Вы можете проверить их на Amazon.

Зажимы для стержней

Защитные очки

Защита органов слуха

Ссылки

https://en.wikipedia.org/wiki/Edge_banding

https://www.famitchell.com.au/formaldehyde-ply003/

Ручной маршрутизатор: 9 шагов

Независимо от того, есть ли у вас ручной маршрутизатор (показан слева), погружной маршрутизатор (показан справа) или большой настольный маршрутизатор, все они работают одинаково и будут иметь многие из одинаковых функций . Какой бы маршрутизатор у вас ни был, потребуются гаечные ключи для откручивания цанги, которая удерживает фрезу, будет иметь плоскую поверхность, на которую будет опираться фрезер и на которую будет опираться ваша работа, а также будет возможность установить глубину фрезы фрезы.Давайте подробно рассмотрим анатомию портативного маршрутизатора:

Съемное основание

Все портативные маршрутизаторы будут иметь метод установки глубины маршрутизатора, продолжая выдвигать маршрутизатор за пределы минимальной глубины кончика. позволит основанию полностью соскользнуть. Удаление основания упростит доступ к цанговому патрону для смены фрезы и позволит заменить фиксированное основание на наклонное (как показано ниже).

Снятие цанги и биты

Фрезеры имеют резьбовую шейку рядом с корпусом фрезы, на которую надеваются цанга и гайка. При установке бит гайка будет затягиваться на болт с резьбой, когда он вращается.Сменить биты маршрутизатора несложно, но это следует делать только тогда, когда маршрутизатор отключен от сети. Используя два гаечных ключа, один ключ войдет в шпоночную канавку на резьбовой шейке, а другой — на шестигранную гайку, при повороте против часовой стрелки гайка и цанга отсоединятся от резьбовой шейки.

Плоское фиксированное или наклонное основание

Все ручные маршрутизаторы (ладонь и врезка) будут поставляться с основанием, которое устанавливается на корпус маршрутизатора и будет иметь основание, перпендикулярное фрезу.Существует возможность иметь съемное основание маршрутизатора, которое можно наклонять, что означает, что у вас есть фреза, расположенная под углом к детали, над которой вы работаете. Угол наклона основания фрезы можно установить с помощью винта с накатанной головкой сбоку, который также будет иметь индикатор угла, чтобы вы могли установить его на правильные градусы.

Битовая глубина

Некоторые маршрутизаторы имеют функцию врезания, которая позволяет окунуться в обрабатываемую деталь и отскочить назад на заданное расстояние.Этот простой маршрутизатор не имеет функции погружения, но позволяет вам установить битовую глубину, отстегнув фиксатор и установив глубину фиксированного основания.

Измерительные выемки измеряются от цанги и предназначены для приблизительной оценки, так как высота цанги может незначительно отличаться в зависимости от того, насколько сильно ввинчена ваша коронка и насколько обнажен хвостовик фрезы.

Насадка для маршрутизатора — Edge Guide

Некоторые маршрутизаторы поставляются с насадками, которые помогают в работе, например, с прямой кромкой.Боковые направляющие можно прикрепить к основанию маршрутизатора с помощью ручного винта, что позволит вам установить расстояние между направляющими, которые будут действовать как ограждение.

Кромочная направляющая перемещается по заготовке и вдоль прямой кромки, она направляет фрезу для обрезки прямой кромки на противоположной стороне заготовки. Либо измерьте расстояние от края фрезы до внутреннего края ограждения, либо установите расстояние до ограждения вручную, поместив ограждение на кусок, который вы хотите вырезать.Расстояние до упора можно установить с помощью винта с накатанной головкой.

115 — Вкладыш для фрезерного станка — The Wood Whisperer

Инкрустация — отличный способ украсить ваши работы по дереву. Даже самый простой предмет может стать невероятно привлекательным, если на нем будет хорошо выполненная инкрустация. При использовании правильных материалов и техник это все равно, что рисовать по дереву. Только «нехудожественные» люди вроде меня могут это сделать! Видео охватывает все детали, но вот основные шаги.Вы также можете проверить мою иллюстрацию инкрустации.

— Чтобы сделать бейку, вам понадобятся тонкие кусочки деревянного шпона, фрезерный станок, несколько небольших фрез (см. Используемые продукты), увеличительная гарнитура, копировальная бумага и нож x-acto.

— Нарисуйте свое изображение на кальке и используйте копировальную бумагу, чтобы перенести изображение на подложку.

— Снова используйте копировальную бумагу и начертание, чтобы перенести различные формы на желаемые кусочки шпона с инкрустацией. Используйте ленточную пилу, пилу для спиралей или лобзик, чтобы вырезать их.

— Инкрустация по одной детали за раз. Дважды приклейте клейкую ленту к основанию в нужном месте и обведите его по периметру точным ножом.

— Как только у вас получится хорошая глубокая линия разметки, осторожно удалите вставку.

— Начните трассировку с бита 1/8 ″, пока держитесь подальше от линий разметки. Глубина должна быть установлена так, чтобы детали инкрустации слегка возвышались над поверхностью.

— Переключитесь на биту 1/16 дюйма и используйте увеличительную гарнитуру, чтобы подкрасться прямо к линии.Следите за тем, чтобы древесина потрепалась и не откололась в точке, когда вы дойдете до линии разметки.

— Проверьте установку вставки и удалите материал при необходимости. Также подумайте о том, чтобы сделать небольшой скос на вставке, чтобы он походил на пробку в бутылке.

— Добавьте клей в углубление и кусок фанеры и закрепите на 4-6 часов.

— Когда клей высохнет, используйте скребок или рубанок, чтобы удалить излишки материала, а затем повторите процесс с оставшимися частями вставки.

Кстати, я научился этой технике у Дэвида Маркса. Если вы находитесь в Северной Калифорнии, обязательно возьмите уроки маркетри и инкрустации Дэвида Маркса.

Используемые продукты

Ресурсы

PantoRouter

Специальные предложения Практические руководства

ПантоПроектс

Тележка PantoRouter Джона Генри Тележка Lynn’s PantoRouter ™ Сделайте лоток для хранения аксессуаров PantoRouter Креновские кони Скамейка в прихожей можно использовать как собачью клетку Красивые и прочные садовые ворота Видео и учебные пособия

Поддержка

Руководство по сборке Часто задаваемые вопросы Инструмент выбора шаблона, бита, направляющего подшипника Руководство по выбору маршрутизатора Как это работает Пылесборник Медиа-кит YouTube видео Международные реселлеры Доставка и возврат

О нас и информационный бюллетень

Свяжитесь с нами О Форум Условия эксплуатации

ESPAÑOL

Cómo Funciona Acerca de la HPR Поиск купить сейчас Специальные предложения Практические руководства

ПантоПроектс

Тележка PantoRouter Джона Генри Тележка Lynn’s PantoRouter ™ Сделайте лоток для хранения принадлежностей PantoRouter Креновские кони Скамейка в прихожей можно использовать как ящик для собак Красивые и прочные садовые ворота Видео и учебные пособия

Поддержка

О нас и информационный бюллетень

Свяжитесь с нами О Форум Условия эксплуатации

ESPAÑOL

Cómo Funciona Acerca de la HPR Поиск купить сейчас

Как нарезать кроликов и дадо с помощью маршрутизатора

В этом выпуске «Начало работы в деревообработке», четвертом в нашей серии о создании книжного шкафа из дуба, мы демонстрируем, как аккуратно вырезать палочек и кроликов с помощью фрезерного станка и простого приспособления.

Если у вас еще нет маршрутизатора, самое время его купить. Эти универсальные электроинструменты способны выполнять широкий спектр задач, и часто могут выполнять задачи вместо настольной пилы . Они идеально подходят для резки дадо и кроликов, особенно в сочетании с простым приспособлением для резки треугольника, описанным в этом эпизоде.

Чтобы определить расположение и размеры каждого из дадо и кроликов на книжном шкафу, используйте бесплатный план деревообработки , доступный для этого проекта.

Определение дадо и кроликов

Дадо — это квадратные выемки, вырезанные на поверхности бруса, которые удерживают конец ответной доски. Дадо обычно проходит через зерна . Когда резка идет по волокну, они называются канавками. Дадо идеально подходят для создания стеллажей или шкафов, как способ соединения полок и перегородок. Для нашего проекта книжного шкафа мы укрепили наши дадо шурупами, хотя эта дополнительная прочность не является существенной для соединения.

Кролики похожи на додо и рощи тем, что они могут двигаться в направлении волокон или поперек них.Однако кролики — это выемки, вырезанные на краю доски. Мы используем шпунт, чтобы прикрепить заднюю панель к книжному шкафу, но у них также есть множество столярных изделий .

Приспособление для Т-образного квадрата и другие аксессуары

Мы создали простую, но надежную приспособление для Т-образной квадратной формы, чтобы облегчить резку дадо. Этот тип приспособления предназначен для резки под углом 90 градусов к одному краю, что идеально подходит для наших полочных дадо. Вам также понадобится прямая фреза. У нас 3/4 дюйма. диаметр, потому что наши пиломатериалы имеют такую же толщину.Если вы используете фанеру или более тонкий приклад, вам понадобится другая насадка. Большая часть фанеры толщиной 3/4 дюйма на самом деле тоньше, и требует специальной насадки для фанеры.

Если у вас есть вопросы по этому эпизоду, отправьте нам электронное письмо или задайте вопрос на нашем форуме вопросов и ответов .

Ссылки по теме
Трюки с маршрутизатором и столом для дадо и кроликов
12 советов по безопасности маршрутизатора

Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

Видео из серии

5 августа 2019
В этом вводном видео вы узнаете, как сделать книжный шкаф из массива дерева.
5 августа 2019
Из этого видео по проекту, посвященного созданию книжного шкафа, вы узнаете несколько полезных советов по приобретению пиломатериалов для вашего проекта.
5 августа 2019
В этом видео-проекте по созданию книжного шкафа вы узнаете, как расколоть кусок дерева до нужной ширины.
5 августа 2019
В этом видео-проекте по созданию книжного шкафа вы узнаете, как разрезать доску по длине поперек волокон.
16 октября 2019
Узнайте, как использовать фрезер и простое приспособление для точной резки кроликов и палочек, в этом видео-проекте по созданию книжного шкафа из дуба.
16 октября 2019
Шлифовка — один из важнейших этапов любого деревообрабатывающего проекта. В этом видео-проекте по созданию книжного шкафа вы узнаете, как шлифовать плоские поверхности, края и изгибы.
16 октября 2019
В этом видео-проекте по созданию книжного шкафа вы узнаете, как раскладывать, вырезать (с помощью ленточной пилы или лобзика), шлифовать и гладить изогнутые поверхности.
22 октября 2019
Узнайте, как просверлить отверстия с зазором и направляющие отверстия для шурупов, а также спрятать шурупы с помощью заглушек в этом видео-проекте о строительстве дубового книжного шкафа.

видео уроки и инструкция с описанием всех элементов

Знакомство с фрезером

Как работать на станке

Виды фрезы

Что можно делать при помощи фрезера

Видео: резьба по дереву на фрезерном станке

Правила работы ручным фрезером по дереву

Применение электрофрезера

Выбор электрофрезера

Работа ручным фрезером: инструкция для начинающих

Ручной фрезер: способы работы

Приемы работы ручным фрезером: формирование пазов

Обработка торцевой поверхности

Обработка при помощи шаблонов

Работа ручным фрезером: видео декоративной обработки

виды, особенности выполнения работы, видео уроки

Виды фрезерных работ

Как выбрать фрезы

Установка фрезы

Как правильно выполнять работу ручным фрезером

Соблюдение техники безопасности

Заключение

Работа ручным фрезером по дереву, примеры работы с фото

Зачем нужен фрезерный станок?

Начало работы и уход за инструментом

Состав и назначение основных узлов

Уход за ручным фрезерным устройством

Регулировка скорости вращения

Фиксация фрезы

Регулировка глубины фрезерования

Фрезы для ручного фрезерного инструмента

Самые ходовые фрезы

Правила работы с ручным фрезерным инструментом

Общие требования

Обработка кромок: использование шаблонов

Ширина детали меньше длины режущей части

Ширина детали больше длины режущей части

Получение различных фигурных кромок

Видео-уроки по работе c ручным фрезером

Работа ручным фрезером по дереву: фото, видео

Что такое фрезер и для чего он нужен

Подготовка к работе и уход

Строение и назначение основных узлов

Уход

Скорость вращения

Закрепление фрезы

Установка глубины фрезерования

Фрезы для ручного фрезера

Популярные виды

Принципы работы с ручным фрезером

Общие требования

Обработка кромки — работа с шаблоном

Если ширина детали не более длины режущей кромки

Ширина больше длины режущей части

Получение фигурной и криволинейной кромки

Видео-уроки по работе c ручным фрезером

Ручной фрезерный станок по дереву видео

Работа ручным фрезером по дереву: видео-уроки

Применение электрофрезера

Выбор электрофрезера

Работа ручным фрезером: инструкция для начинающих

Ручной фрезер: способы работы

Приемы работы ручным фрезером: формирование пазов

Обработка торцевой поверхности

Обработка при помощи шаблонов

Работа ручным фрезером: видео декоративной обработки

Работа фрезером по дереву

Знакомство с фрезером

Как работать на станке

Виды фрезы

Что можно делать при помощи фрезера

Видео: резьба по дереву на фрезерном станке

Работа ручным фрезером: инструкция для начинающих

Ручной фрезер: способы работы

Приемы работы ручным фрезером: формирование пазов

Обработка торцевой поверхности

Обработка при помощи шаблонов

Работа ручным фрезером: видео декоративной обработки

Приспособления для ручного фрезера – как «обучить» свой станок?

Ручной электрический фрезер – когда нужен такой инструмент?
