Цифровой мультиметр dt 838: DT-838, Мультиметр | купить в розницу и оптом

Мультиметр Ресанта DT838 61/10/513 — Мультиметры у официального дилера РЕСАНТА

Мультиметр Ресанта DT 838 — это цифровой многофункциональный измерительный прибор, также называемый универсальным тестером. С его помощью можно узнать значения сопротивления, напряжения и силы тока на участке цепи. Кроме того, можно проверить целостность электрической цепи и многие радиодетали, например, транзисторы или диоды. Функционально мультиметр заменяет несколько измерительных устройств: вольтметр, амперметр, омметр. Это очень удобно иметь компактное устройство, способное измерить практически всё.

Это компактный, 3 1/2 — разрядный мультиметр для измерения постоянного и переменного напряжения, постоянного тока, сопротивления, проверки диодов, транзисторов. Метод измерений — АЦП двойного интегрирования с автоматической коррекцией нуля, автоматическим определением полярности и индикацией перегрузки. Полная защита от перегрузок. Предназначен для применения в полевых условиях, лабораториях, мастерских и домашнем хозяйстве.

Прибор оснащен дисплеем, отображающим результат измерений. Комплектуется щупами с проводами.

Особенности:

• Переключатель режимов работы и пределов.
• Высокая чувствительность — 100мкВ.
• Автоматическая индикация перегрузки — «1».
• Автоматическое определение полярности постоянного тока или напряжения.
• Все пределы защищены от перегрузок.
• Измерение сопротивления от 0,1 Ом до 2 МОм.
• Проверка диодов прямым стабильным током 0.8 мА.
• Измерение h31E транзисторов при Ib=100 мкА.

Преимущества:

• В производстве мультиметра используются надежные специализированные микросхемы, которые обеспечивают стабильную функциональность.
• Защита от проникновения влаги, пыли и механических повреждений.
• Продуманная эргономика и удобство применения прибора делают его комфортным в процессе использования, а результаты замеров — максимально точными.
• Особое внимание уделено электробезопасности и защите входов устройства.

Мультиметры Энергия DT | ЭТК Энергия

Характеристики:

Название модели Мультиметр DT 830B ЭНЕРГИЯ

Артикул Е1201-0001

Постоянное напряжение 200мВ-2В-20В-200В-1000В

Переменное напряжение 200В-750В

Постоянный ток 200мкА-2мА-20мА-200мА-10А

Переменный ток нет

Сопротивление 200Ом-2кОм-20кОм-200кОм-2мОм

Диапазон измеряемой емкости 2000пФ-20нФ-200нФ-2мкФ-20мкФ

Проверка диодов 3В / 0,8мА

Режим прозвонка нет

Измерение транзисторов, мКа 100

Диапазон измеряемой температуры, ⁰С нет

Количество измерений в сек. 2

Дисплей LCD, максимальное число 1999

Переключение пределов ручное

Питание 9 В, батарейка Крона

Комплект щупы

Размер, мм 70×126×24

Вес, г. 170

Рабочая температура, ⁰С от 0 до +40

Минимальная партия, шт. 1

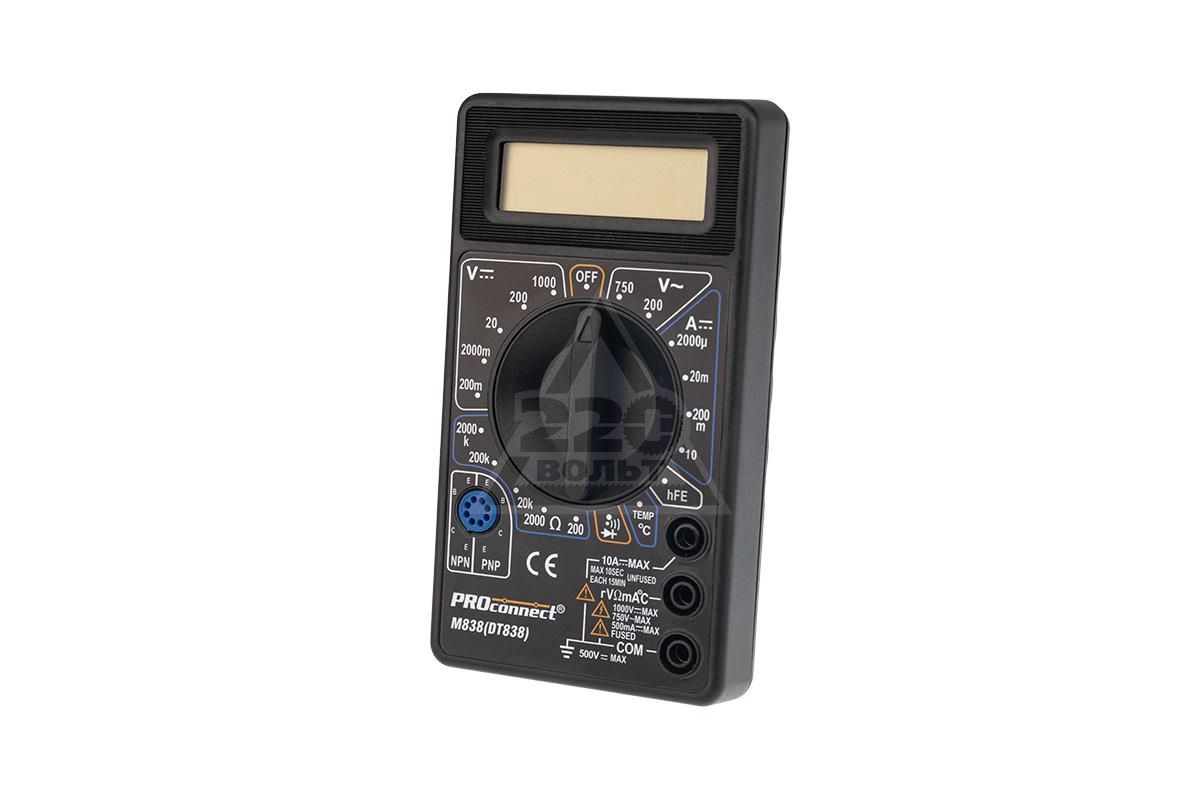

Карманный цифровой мультиметр МD 838 (DT 838) c термопарой и звуковой прозвонкой

Технические характеристики Цифровой мультиметр — МD 830 В, МD 832, МD 838

Параметры	Модель	MD-830B	MD-832	MD-838
Постоянное напряжение	Предел	0-200 мВ;	0-200 мВ;	0-200 мВ;
		0-2000 мВ;	0-2000 мВ;	0-2000 мВ;
		0-20 В;	0-20 В;	0-20 В;
		0-200 В;	0-200 В;	0-200 В;
		0-1000 В;	0-1000 В;	0-1000 В;
	Разрешение	100 мкВ;	100 мкВ;	100 мкВ;
		1 мВ;	1 мВ;	1 мВ;
		10 мВ;	10 мВ;	10 мВ;
		100 мВ;	100 мВ;	100 мВ;
		1 В;	1 В;	1 В;
Переменное напряжение	Предел	0-200 В;	0-200 В;	0-200 В;
		0-750 В;	0-750 В;	0-750 В;
	Разрешение	100 мВ;	100 мВ;	100 мВ;
		1 В;	1 В;	1 В;
Сопротивление	Предел	0-200 Ом;	0-200 Ом;	0-200 Ом;
		0-2000 Ом;	0-2000 Ом;	0-2000 Ом;
		0-20 КОм;	0-20 КОм;	0-20 КОм;
		0-200 КОм;	0-200 КОм;	0-200 КОм;
		0-2000 КОм;	0-2000 КОм;	0-2000 КОм;
	Разрешение	0,1 Ом;	0,1 Ом;	0,1 Ом;
		1 Ом;	1 Ом;	1 Ом;
		10 Ом;	10 Ом;	10 Ом;
		100 Ом;	100 Ом;	100 Ом;
		1 КОм;	1 КОм;	1 КОм;
Постоянный ток	Предел	0-200 мкА;	0-200 мкА;	0-200 мкА;
		0- 2 мА;	0- 2 мА;	0- 2 мА;
		0- 20 мА;	0- 20 мА;	0- 20 мА;
		0-200 мА;	0-200 мА;	0-200 мА;
		0-10 А;	0-10 А;	0-10 А;
	Разрешение	100 нА;	100 нА;	100 нА;
		1 мкА;	1 мкА;	1 мкА;
		10 мкА;	10 мкА;	10 мкА;
		100 мкА;	100 мкА;	100 мкА;
		10 мА;	10 мА;	10 мА;
Примечание		Проверка диодов,	Проверка диодов,	Проверка диодов,
		транзисторов.	транзисторов.	транзисторов.
			Звуковая прозвонка <1кОм,	Звуковая прозвонка <1кОм,
			генератор меандра 50Гц.	измерение температуры
				от -20 до +1370 С

Как измерить температуру мультиметром dt 838

Небольшого размера прибор DT 838 мультиметр цифровой – неплохой вариант для домашнего пользования. DT 838 надежен, отличается простой конструкцией, позволяет выполнить необходимые измерения. В народе мультиметр DT 838 цифровой называют тестером.

Хотя работы, связанные с электричеством, чаще доверяют профессионалам, изредка каждому мужчине приходится сталкиваться с мелким ремонтом вышедшей из строя бытовой техники.

Поможет им миниатюрный цифровой тестер, или мультиметр цифровой DT838. Этот прибор не подведет дома, в лаборатории и цехе, поскольку имеет защиту от перегрузки и оснащен индикацией, показывающей заряд батареи.

Измерить с помощью цифрового мультимета DT 838 можно сопротивление, токи, прозвонить провода.

Работает тестер DT 838 в температурном интервале – 0+40 градусов. В данной модели DT 838 мультиметра цифрового показания выводятся на ЖК индикатор. Значения прибором проверяются от трех до четырех раз, а на экране видно среднее. Поставляется вместе с ним батарейка 9 Вольт, от которой тестер питается.

Измеряя силу тока и напряжение, DT 838 определяет автоматически полярность. При ее нарушении, выводимый на экран показатель имеет знак «минус».

Подключать щупы DT 838 требуется правильно. Проводя измерение силы постоянного тока, который течет в батарейках, блоках питания, аккумуляторах, их с нагрузкой подключают последовательно. Измеряя другие характеристики – только параллельно.

Работа

В использовании мультиметр DT 838 цифровой очень простой. Но, впервые купившие его, все равно испытывают затруднения, поэтому, важно ознакомиться с инструкцией, чтобы долго служил цифровой мультиметр DT 838. Инструкция входит в комплектацию DT 838. После ее прочтения станет понятно, как использовать цифровой мультиметр DT 838.

Прежде всего, необходимо выставить режим, для чего переключатель диапазонов DT 838 поворачивают в одну или другую сторону, устанавливая на нужную отметку. В «COM» вставляют щуп один – «минус» для тока постоянного.

Так его устанавливают всегда. Щуп второй вставляют в отверстие с надписью «VOMA» (за исключением, когда измеряют ток).

Характеристики

• Число измерений – 2 замера в секунду;
• Диапазон напряжения переменного и постоянного – 0,1мВ – 1000В и 0,1В – 750В;
• Ток (постоянный) – 2мА – 10А;
• Пределы частот по переменному току – 40-400 Гц;
• Входное сопротивление – 0,1 Ом – 2Мом;
• Прозвонка – 1 кОм;
• Сопротивление – 0,1 Ом – 2Мом;
• Температура – минус 20- плюс 130 градусов Цельсия;
• Напряжение – 750 В;
• Коэф. усиления транзисторов – 1000;
• Питание – Крона ВЦ 9В;
• Масса – 137 г;
• Габаритные размеры – 126х70х28 мм.

Видео:

Видео: Мультиметр DT-838

Инструкция по использованию мультиметра DT 838

Хотя мультиметр цифровой DT838 считается необходимым для радиолюбителей, но к профессиональным измерителям он не принадлежит.

Как упоминалось, прибор DT 838 пригоден для стандартных функций, т.е. определения:

• напряжения постоянного (вольтаж) тока и переменного;
• ампеража, т.е. тока;
• сопротивления.

Используют мультиметр DT 838 цифровой также для звуковой прозвонки, являющейся востребованной функцией, и определения температуры.

Комплектность

Помимо «Кроны», поставляются с мультиметром цифровым:

Возможности дополнительные

DT 838 поможет измерить температуру. Чтобы узнать ее, в предусмотренное инструкцией положение устанавливают переключатель, а щупы заменяют, подключив термопару, подводя к предмету, для которого определяют температуру, кончик.

Термопара нужна, чтобы измерена была температура конкретного предмета, а не собственная внутренняя, находящаяся на одном уровне с температурой окружающего воздуха (при отсутствии термопары).

Необходимо знать ее для предотвращения перегрева микросхем, радиодеталей и т.д.

Рекомендуем:

• 3Д сканеры: что это, зачем нужны, виды
• Обзор промышленных 3D-принтеров от 3DSystems
• Самые популярные принтеры 3D Cube

Также просто с мультиметром цифровым провести прозвонку, чтобы определить место разрыва сети.

Помимо этих замеров, узнать при помощи мультиметра цифрового можно короткое замыкание. Нужно повернуть для этого переключатель в определенное положение, затем к разным концам коснуться щупами. При наличие короткого замыкания звучит сигнал, напоминающий писк.

Как измеряет DT 838 напряжение

Не нужно забывать, что в бытовых розетках течет ток переменный, а постоянный — в зарядных устройствах, батареях, блоках питания, батарейках. Выполнив действия, описанные выше, т.е. установив стрелку на DCV, находящуюся с левой стороны, красного цвета щуп вставляют в гнездо «10ADC», которое обычно вверху.

Если делают замеры батарейки, достаточно его выставить на 20В. Для других случаев выставить не менее 600В, а дальше ориентируются в процессе измерения.

Столько же, т.е. 600В, установить нужно при измерении напряжения в розетке. А вот вольтаж, который превышает наибольшую возможность тестера, никогда не замеряют, чтобы не сгорел последний.

Ампераж

Чтобы измерить силу тока постоянного (!) щуп красного цвета устанавливают в гнездо, находящееся справа — 10ADC, а стрелку переключателя переводят на 10А.

Важно: измеряя ток, щупы и нагрузка должны быть подключены последовательно. В иных случаях – параллельно.

Сопротивление: особенности измерения

Действия такие же, как при измерении напряжения (параллельное соединение). У рассматриваемого прибора предел составляет 2мОм (2000 кОм).

Мультиметр RICHMETERS

Он представлен двумя типами приборов – RM101 и RM102 (предусмотрена термопара).

Он не уступает описанному вначале мультиметру цифровому и имеет такие особенности:

• питается от двух батарей ААА;
• у дисплея предусмотрена подсветка;
• диапазон, в котором проводят измерения, выбирается автоматически;
• автоотключение;
• в комплекте поставляется защитный чехол.

Где купить

Видео: Мультиметр Multimeter DT 838 — Как пользоваться мультиметром

Модель мультиметра (или как в народе принято говорить «тестер») DT 838 является довольно отличным выбором для радиолюбителя, хотя, надо заметить, данный прибор все же не является профессиональным измерителем. Помимо стандартных функций, таких как измерение постоянного и переменного напряжения (вольтаж), силы тока (ампераж), сопротивления (ом), этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией.

Работает тестер от 9 вольтовой батарейки типа «Крона» (обычно прилагается в комплекте и хватает на долго). В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор.

Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов (смотрите фото), а кончик подвести к предмету, температуру которого нужно измерить. Если термопару не подключать, то мультиметр будет показывать внутреннюю свою температуру (обычно соответствующую комнатной). Такая функция очень удобна, когда необходимо следить за нагревом (или перегревом) каких-то радиокомпонентов или микросхем.

Чтобы начать прозвонку соединений на предмет короткого замыкания (сокращенно КЗ) или, например, на целостность проводки, то нужно установить переключатель в соответствующее положение и начать проверку, прикасаясь одним щупом к одному концу, другим щупом к другому. В случае замыкания раздастся пищащий звук.

Перейдем теперь к стандартному функционалу. А начнем с измерения напряжения постоянного тока. Важно помнить, что в розетках ток переменный, а в батарейках и аккумуляторах, блоках питания, зарядниках ток постоянный. Для начала измерения необходимо поставить переключатель в положение DCV (всегда с левой стороны). Если вы замеряете батарейки, то переключатель можно поставить на 20 вольт, если измеряете что-то другое, то лучше поставить в положение 600 вольт, а дальше уже сориентироваться.

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение ACV на 600 вольт (не меньше!). Разумеется, ни в коем случае нельзя замерять вольтаж, превышающий максимально возможную планку для прибора, чтобы не сжечь тестер.

Для измерения силы постоянного(!) тока (ампераж) нужно красный щуп переключить в другое гнездо. Обычно оно подписано 10ADC (располагается первым сверху), а переключатель в положение 10A.

Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин параллельно.

Сопротивление измеряется также, как и напряжение (т.е. параллельное соединение). У данной модели тестера максимальный предел 2 мегаом или 2 тысячи килоом.

Приобрести такой мультиметр можно на AliExpress .

P.S. Рекомендую также обратить внимание на мультиметр RICHMETERS (модели RM101 и RM102). Вторая модель идет с термопарой в комплекте.

Прибор не хуже вышеописанного. Для меня в нём несколько положительных особенностей:

• Работает от двух батареек формата AAA;
• Имеет подсветку дисплея;
• Сзади есть подставочка, позволяющая удобно расположить прибор;
• Автовыбор диапазонов измерения;
• Автоматическое отключение;
• В комплекте идет чехольчик.

Приобрести его можно на AliExpress .

Похожее

Мультиметр dt 838: инструкция по применению : 15 комментариев

Просто, доходчиво, качественные фото. Жаль, что НЕТ (хоть ссылки на) вот этого:
«… щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок)…», т.е. самого рисунка.
А в остальном — всё отлично и автору Благодарность искренняя.

Все очень доходчиво и понятно показано,спасибо всем.

Опечатка: Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин «последовательно»(наверно нужно было написать «параллельно»). А в остальном всё отлично понятно, огромное спасибо.

Автор почему у тебя в названии указана марка одного мультиметра,а на фото другой.

На фото один и тот же прибор. Номер модели 838. Только производители разные.

как я понял м838 оригинал а дт838 подделка .

Есть ли внутри прибора предохранитель и как его поменять?

Предохранитель есть. Поменять его не сложно: просто вынимаете старый и вставляете новый.
Вот такой:

что делат если на переменном напрежения а именно на 220 ти показывает на 35 волт больше

А вы проверяли другими мультиметрами, показания сходятся? Может в вашей розетке именно такое напряжение, какое и показывает прибор..

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение DCV на 600 вольт (а ведь в описании выше это измерение постоянного тока), может на ACV?? Да-а-а-а.

Огромное Спасибо автору. Молодец. Умница .

ничего не сказано о назначении гнезда NPN PNP, hFE, положение ручки на значке диода что означают информации unfused max 10s each 15m VOmA CAT1 19000v CAT!! 600v 200mA MAX 500v MAX COM , а также не переведена инфа на задней крышке

Цифровой мультиметр DT-838 является хорошим вариантом для домашнего использования. Он обладает небольшими размерами, высокой степенью надежности и простотой конструкции.

Особенности прибора

Мультиметр DT-838 (или тестер, как его называют в народе) позволяет выполнить целый ряд измерений:

• Определение переменного тока.

• Измерение постоянного тока.

• Определение силы тока.

• Измерение сопротивления.

• Определение температуры (нужен дополнительный датчик, который приобретается отдельно).

• Проводить звуковую прозвонку проводов.

Прибор работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отражает результаты измерений на жидкокристаллическом индикаторе. Причем прибор измеряет показатели не один, а несколько раз. Из 3-4 показаний прибор высчитывает среднее значение, которое и отражается на индикаторе.

Работает мультимер от 9-вольтовой батарейки. Она входит в состав комплекта поставки (чаще всего уже установлена в прибор). При определении напряжения или силы тока прибор способен автоматически определить полярности. Их рекомендуется соблюдать. Если же полярности нарушены, то значение будет отражаться со знаком минус.

В состав комплекта, кроме батарейки, входят:

При измерении очень важно правильно подключить щупы. Для определения силы тока щупы подключаются последовательно с нагрузкой. Для определения других параметров щупы подключаются последовательно.

Работа с прибором

Мультиметр DT-838 прост в использовании. Но бывают ситуации, когда после приобретения прибора люди не знают, как им пользоваться. Здесь нет ничего сложного.

Переключатель диапазонов наставляется на нужный режим. Для этого из приведенных значений необходимо выбрать одно. Сам переключатель может поворачиваться в обе стороны (как по часовой стрелке, так и против). Один из щупов всегда находится в отверстии «СОМ». Для постоянного тока это должен быть «минус». Второй щуп всегда устанавливается в отверстие VOMA. Исключением является определение силы тока.

Определение напряжения

Для проведения любого измерения для начала необходимо повернуть на нужный режим переключатель, которым оснащен мультиметр DT-838. Инструкция поможет понять, какое обозначение соответствует необходимому режиму.

Выбирая нужный режим, необходимо помнить о том, что постоянный ток в батарейках, аккумуляторах, блоках питания. На приборе он обозначается DCV и расположен слева. К примеру, при определении напряжения постоянного тока батарейки достаточно установить режим на значении двадцать вольт.

Переменный ток находится в розетках. Обозначается на приборе он как «АС».

Красный щуп должен быть установлен в гнездо 10ADC. Как правило, оно является верхним гнездом.

Дополнительные возможности

Мультиметр DT-838 позволяет измерять температуру. Для этого изменяем положение переключателя на нужный режим. Вместо щупов подключается термопара. К предмету, температуру которого нужно определить, подключается кончик подвески. В данном случае термопара необходима для того, чтобы измерять температуру именно предмета. Без нее прибор будет показывать свою внутреннюю температуру. Она, как правило, находится на том же уровне, что и температура в помещении. Эта функция позволяет контролировать нагрев (или перегрев) любых радиокомпонентов, микросхем.

Прозвонка соединений осуществляется просто. Это необходимо для определения места разрыва сети (если проводка порвалась). Еще одна возможность – определение возникающего короткого замыкания. Для начала измерения переключатель поворачивают в необходимое положение. Далее двумя щупами необходимо прикоснуться к разным концам. Если короткое замыкание произошло, раздастся звуковой сигнал.

1 шт. Новый цифровой мультиметр DT 838 Измеритель напряжения / ампер / Ом / температуры Измеритель напряжения в автомобиле Инструменты VEJ40 P10 | инструментальный проигрыватель | инструмент droptool divider

Высококачественный 1 ПК Новый цифровой мультиметр DT-838 Вольт / Ампер / Ом / Температурный тестер Инструменты

Описание

3-х разрядный ЖК-дисплей с максимальным показанием 1999.

Размеры: 126 X 70 X 24 мм.

Вес: 170 г.

Мощность: 20 мВт.

Индикатор низкого заряда 9 В Батарея не входит в комплект

Защита от перегрузки.

Цвет: желтый

Цифровой мультиметр включает в себя вольтметр, амперметр, омметр и датчик температуры, который является идеальным прибором для использования в таких областях, как лаборатория, мастерская, домашние работники и дома.

Напряжение постоянного тока:

Диапазон	Разрешение	Точность
200 мВ	100 мкВ	± 0.5% ± 2D
2000 мВ	1 мВ
20V	10 мВ
200V	100 мВ
				1 В	± 0,8% ± 2D

Напряжение переменного тока:

20032 20032

Диапазон	Разрешение	Точность
Точность
100 мВ	± 1. 2% ± 10D
750V		1V

Постоянный ток:

900

Диапазон	Разрешение
9002 900	200 мкА	100 мкА	± 1,0% ± 2Д
2000 мкА	1A
20 мА	10A	10A		100A	± 1.2% ± 2D
10A	10mA	± 2,0% ± 2D

Сопротивление:

0 Диапазон	Диапазон		Точность
200O	0,1O	± 0,8% ± 2D
2000O	1O
20KO
	20KO 900
200KO	100O
2000KO	1KO	± 1. 0% ± 2D

Комплектация

1 цифровой мультиметр (батарея в комплект не входит)

1 измерительные провода

1 температурная линия

1 руководство пользователя

Калибровка мультиметра DT 838 по напряжению. Как пользоваться цифровым мультиметром. Калибратор или образец напряжения

Цифровой мультиметр DT-838 — хороший вариант для домашнего использования. Обладает небольшими размерами, высокой степенью надежности и простотой конструкции.

Особенности прибора

Мультиметр ДТ-838 (или тестер, как его называют в народе) позволяет производить измерения всей линии:

• Определение силы тока.

• Измерение сопротивления.

• Определение температуры (нужен дополнительный датчик, который приобретается отдельно).

Устройство работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отображает результаты измерений на жидкокристаллическом индикаторе.Причем прибор измеряет показатели не один, а несколько раз. Из 3-4 показаний прибор рассчитывает среднее значение, которое отражается на индикаторе.

Работает мультиметр от батареи на 9 вольт. Он входит в комплект поставки (чаще всего уже установлен в устройстве). При определении напряжения или силы тока прибор умеет автоматически определять полярность. Им рекомендуется следовать. Если полярность нарушена, значение будет отображаться со знаком минус.

В комплект, кроме аккумулятора, входят:

При измерении очень важно правильно подключить датчик. Для определения силы тока щуп последовательно подключают к нагрузке. Для определения других параметров зонды подключаются последовательно.

Работа с прибором

Мультиметр DT-838 прост в использовании. Но бывают ситуации, когда после приобретения устройства люди не умеют им пользоваться. Здесь нет ничего сложного.

Переключатель диапазонов установлен в желаемый режим. Для этого необходимо выбрать одно из указанных выше значений. Сам переключатель можно вращать в обе стороны (как по часовой стрелке, так и против). Один из зондов всегда находится в лунке «сом». Для DC это должно быть «минус». Второй зонд всегда устанавливается в отверстие VOMA. Исключение составляет определение действующей силы.

Определение напряжения

Для проведения любого измерения для запуска необходимо повернуть переключатель в нужный режим, которым оснащен мультиметр DT-838.Инструкция поможет понять, какое обозначение соответствует требуемому режиму.

Выбирая нужный режим, необходимо помнить, что постоянный ток в аккумуляторах, аккумуляторах, блоках питания. На устройстве он обозначен DCV и расположен слева. Например, при определении напряжения постоянного тока аккумуляторной батареи достаточно установить режим на значение двадцати вольт.

В розетках есть переменный ток. На устройстве это обозначено как «динамики.»

Красный щуп должен быть установлен в розетку 10ADC. Как правило, это верхняя розетка.

Дополнительные возможности

Мультиметр DT-838 позволяет измерять температуру. Для этого измените положение переключателя на нужный режим. Вместо зонда подключается термопара. К предмету, температуру которого необходимо определить, подключается наконечник суспензии. В этом случае термопара необходима для измерения температуры предмет.Без него прибор покажет свою внутреннюю температуру. Обычно она находится на одном уровне с комнатной температурой. Эта функция позволяет контролировать нагрев (или перегрев) любых радиодеталей, микросхем.

Подключение соединений выполняется просто. Это необходимо для определения места обрыва сети (при обрыве проводки). Другая возможность — определить возникающее короткое замыкание. Чтобы начать измерение, поверните переключатель в нужное положение.Затем двум суперам нужно коснуться разных концов. Если произошло короткое замыкание, он услышит звуковой сигнал.

Калибровка мультиметра

может потребоваться, если вам нужно получить более точные показания. Каждый мультиметр нужно проверять не реже одного раза в 2-3 года, потому что настройки сбиваются, и он начинает выдавать неверные данные. Учитывая, что общей техники для всех типов устройств не существует, владельцы прибегают к различным средствам.

Документация

Любой измеритель имеет относительную погрешность.Обычно этот параметр фиксированный и индивидуальный для каждого мультиметра. Это отражено в документации, прилагаемой к продукту. Данные об ошибке обозначаются знаком интереса или знаком плюс-минус. Производитель указывает максимально допустимый диапазон отклонений, который получается после калибровки на заводе.

Однако вы можете определить себя перед использованием. Часто два разных экземпляра, выпущенные одним и тем же производителем, могут иметь разные ошибки. Для правильной оценки лучше использовать абсолютную цифру, которая указывается в конце шкалы ошибок.Например, если вам нужно провести измерения в диапазоне напряжений 2 В, погрешность не должна превышать ± 41 м.

Если по паспортным данным мультиметра погрешность рассчитывается в процентах, например ± 0,5% и ± 1d, то считаем. 0,5% от 2 В — это значение 40 мБ, в этом случае блок меньшего разряда выступает на 1 мВ.

Если вы обнаружили, что на этом участке измерений мультиметр показывает отклонения, более того предусмотрены, он требует калибровки.Если правильно провести процедуры, показания будут более точными, чем те, которые указаны производителем в паспорте товара.

Варианты определения ошибки

Как откалибровать прибор — вопрос довольно сложный, потому что единой методики, описывающей эти действия, не предусмотрено. Каждый пользователь выбирает удобный способ, наиболее соответствующий модели его мультиметра и доступный по цене.

Большинство мультиметров используются для измерения напряжения, трансляции цепей, измерения сопротивления, они проверяют транзисторы, конденсаторы, некоторые модели способны измерять температуру.Не так важно, какая у вас модель устройства. Методика калибровки может быть объединена для нескольких продуктов разных компаний.

В основном мультиметры имеют стандартную схему. Полученные показания преобразуются в напряжение, которое сравнивается с примерным значением, называемым VREF. Благодаря этому можно получить измеренные значения. Чтобы они были максимально точными, необходимо, чтобы примерное напряжение было близко к идеальному. Поскольку в большинстве случаев он устанавливает обычный резистивный делитель, точность данных может зависеть от того, насколько свежа батарея устройства.Если он разряжен, мультиметр выдаст неверные данные.

Неточность примерного напряжения сделает неверными и все остальные значения, полученные мультиметром. Методика калибровки требует точной установки именно этого параметра источника.

Совет. Перед настройкой устройства замените аккумулятор или убедитесь, что он хорошо заряжен.

Многие мультиметры имеют подстроечные элементы для калибровки. Это переменные резисторы с дополнительными выводами.Искать их несложно, на доске есть специальные обозначения. Если прибор старого образца, и таких обозначений нет, найдите примерное расположение, а затем сравните со схемой мультиметра.

Калибратор или образец напряжения

Для калибровки можно использовать специальный тип АКИП-2201. Он дает показания с высокой точностью, и они могут сосредоточиться на настройке своего мультиметра. Однако стоимость такого калибратора высока, поэтому их используют только специализированные компании, которые занимаются калибровкой приборов и вопросами метрологии.

Более доступным вариантом для калибровки в домашних условиях является применение источника образцового напряжения. С его помощью можно откалибровать популярные мультиметры Mastech и других производителей. В качестве источника можно использовать микросхему REF5050 на 5 В или специальный источник управления AD584, либо любой другой с высокой точностью, который будет найден. У нее заявленная точность 0,05%. Подключив мультиметр к схеме, правильные показания прибора достигаются подрезанными элементами.

Этапы процедуры

Сначала необходимо сделать следующее:

• настройте делитель, который определяет исходный VREF, для этого вам понадобится потенциометр VR1;
• переключить мультиметр на деление 200 мВ для измерения постоянного тока;
• используйте вольтметр, точность которого известна, подайте на вход нужное напряжение.Чем ближе он к заданной точке диапазона, тем лучше: например, напряжение 190мВ;
• после этого можно настроить показания мультиметра. При изменении полярности устройство должно среагировать и подать соответствующий знак.

Дополнительно проверяется работа аппарата и других диапазонов. Если он работает, то никаких расхождений не будет. Для того, чтобы контролировать показатели, вы можете повторно измерить напряжение, используя 36 выход АЦП. В этом случае напряжение должно быть 100 мВ.Однако ожидать высокой точности прибора не стоит. Дело в том, что часто производители устанавливают одноразовые потенциометры сопротивлением 20 кОм, в результате чего невозможно получить высокоточные показания прибора.

Переменный резистор VR2 используется для калибровки мультиметра при работе с переменным напряжением. Потребуется установить мультиметр в том же диапазоне, который использовался ранее — 200 мВ, но напряжение уже должно быть задано переменной. На выходе подается 190мв, частота должна быть 100 Гц.Оцените полученные данные и настройте показания мультиметра, стараясь привести их к максимально точным.

Счетчик резервуара сконфигурирован с использованием переменного резистора VR3, но для этого вам понадобится эталонный конденсатор. Благодаря ему можно измерить коэффициент усилия. Выходное напряжение мультиметра в этом случае будет прямо пропорционально размеру резервуара, подлежащего измерению; Требуется измерение с помощью АЦП.

Настройка измерителя температуры

Если мультиметр имеет внутренний датчик температуры, чаще всего для этого используют диодный13: падение напряжения будет зависеть от температуры.

Например, если TKN r-N переход имеет отрицательное значение, то типичный параметр будет 2 мВ / ° C. При необходимости измерения значения температуры внешней среды Термопара применяется к термопаре типа, чаще всего это эталон, прилагаемый к прибору. Изготовлен из биметаллического сплава, требуется подключить параллельно внутреннему датчику.

Для калибровки индикатора температуры необходимо выполнить отталкивание по двум точкам: 0 ° C (для этого требуется резистор VR5) и любая температура, которую вы точно знаете, использует резистор VR4.

Совет. Чтобы добиться максимальной точности мультиметра, вам необходимо выбрать максимально возможное значение температуры, доступное вам для измерения.

Например, взяв калибровку дома, вы можете использовать емкость для льда, температуру собственного тела или кипящую воду. Однако следует с осторожностью относиться к последним, поскольку в зависимости от атмосферного давления точка кипения воды может меняться по значению, достаточному для того, чтобы прибор показывал неточные данные.Используя температуру собственного тела, можно осуществить контроль с помощью ртутного термометра.

Далее можно произвести вывод. Методика проверки мультиметров таким способом не универсальна, но наиболее удобна для настройки оборудования в домашних условиях.

Давно прошли те времена, когда измерительные приборы можно было найти только в школе на уроке физики или у электриков. В основном это были вольтметры — довольно громоздкие агрегаты с большим процентом погрешности.Все изменилось, когда были созданы полупроводниковые радиодетали. Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет одно из этих устройств, видно из инструкции DT 838.

Функции, выполняемые устройством

Слово «Мультиметр» состоит из двух слов: «Мульти» означает «много», а «метр» — «Мера». Оказывается, с помощью прибора можно производить много разных измерений. Первые устройства были высокомерными.Стрелка повернула шкалу с помощью электромагнита и вернула ее обратно пружиной. Современные устройства в большинстве своем полностью перешли на цифровую индикацию. Что они могут измерить? Чтобы понять, как пользоваться мультиметром Dt 838, важно знать его особенности.

Постоянное давление

Наличие электрического тока без прибора определить сложно. Можно, конечно, потрогать руку, если известно, что напряжение небольшое, но как узнать, что это такое? Существующие индикаторы показывают только наличие опасного стресса.Он измеряется между двумя точками и показывает разность потенциалов, если нет внешнего воздействия. Цепи, в которых производится измерение, делятся на два типа:

1. округ Колумбия
2. Переменный ток.

Постоянный вызов тока, значение и направление которого не меняются во времени. Примером может служить аккумулятор, аккумулятор.

Переменными называется ток, изменяющий свое значение и (или) направление во времени . Включает:

• синусоидальный;
• прерывистый;
• ректификованный.

На практике переменное напряжение подразумевает синусоидальный ток, меняющий свою полярность. Его еще называют периодическим, потому что полярность регулярно меняется через определенные промежутки времени. Измерение постоянного напряжения несложно, так как значение во времени остается неизменным.

На самой панели мультиметра DT 838 в левом верхнем углу есть буква V, рядом с которой нарисованы прямые и прерывистые линии. В белом многоугольнике, обведенном кружком, нанесены цифры. Это переменная шкала измерения напряжения, где указаны максимальные значения измеряемого напряжения.Если рядом с цифрой стоит буква М, то измеряются милвололиты. В 1 вольте содержится 1000 МБ. Для подключения нужного значения отмеченный конец ручки мультиметра совмещают с выбранным номером.

Существующее значение

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разных цветов. Черный подключается к нижнему гнезду, красный — к среднему. Эти гнезда на панели приборов графически связаны, а присутствующая надпись указывает пределы измеряемых значений тока и напряжения.Индикаторы позволяют измерять постоянное и переменное напряжение до 600 В, а ток — до 200 мА.

Переменное (синусоидальное) напряжение постоянно меняется с течением времени, и это представляет определенную трудность. Если взять среднее значение, оно будет равно нулю, полученному сложением максимального «плюс» с максимальным «минусом». Следовательно, используются разные методы измерения:

• мгновенный;
Амплитуда
• ;
• действующий.

Мгновенное значение показывает напряжение в определенное время, а амплитуда определяет максимальное значение.Эти методы используются редко, поскольку в основном выявляется текущее напряжение. Для этого сравните работу переменного и постоянного тока, разделите значение амплитуды на корень из двух (примерно 1,41). Зная существующее значение, Вы можете определить амплитуду. Например, если в сети 220 В (активное значение), то амплитуда будет равна 311 В.

Технически это происходит следующим образом: два последовательно включенных диода соединены параллельно с такими же двумя другими диодами. Между двумя последовательно включенными диодами включается переменное напряжение, положительное напряжение снимается с комбинированного катода, а отрицательное — с анодов.Таким образом, переменное напряжение преобразуется в постоянное и затем измеряется. Чтобы погасить его избыток, последовательно подключают сопротивление.

Поворачивая рычаг переключателя, вы подключаете определенные резисторы, расширяя возможности устройства. Если измеренное напряжение неизвестно, измерение всегда начинают производить с большего значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для устройства.

Измерение силы тока

В отличие от измерения напряжения, когда вольтметр подключен параллельно источнику питания, ток измеряется иначе.Измеряется электрическая цепь Обрыв, и в разрыв подключают амперметр. В этом случае мультиметр вносит свой вклад в сопротивление. Для уменьшения искажений и расширения предела измерения используют шунты — резисторы с очень точно подобранным сопротивлением, которые включаются параллельно устройству и уменьшают общее сопротивление.

В мультиметре такой шунт позволяет измерять значительные токи Потому что его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него.Он растворяет на нем очень сильный ток, поэтому на некоторых мультиметрах панель предупреждает о том, как долго можно измерять большие токи. Например, в DT 838 C указано, что измерение тока 10 А должно длиться не более 10 секунд с 15-минутным отдыхом.

В мультиметре DT 838 измеряемый ток может достигать 10 А. В этом случае щуп с красным проводом подключается к верхнему контакту (служит только для этого), и устанавливается положение переключателя. до 10 А.Текущая шкала измерений обозначается буквой, а также прямой и прерывистой линией. Малые токи измеряются в миллиамперах (стоит буква «М») или микроампер. 1А = 1000 Ма = 1 миллион мкА.

Амперметр категорически запрещается включать по схеме вольтметра, т.е. параллельно источнику питания. Устройство предназначено для измерения только постоянного или однонаправленного тока. Это связано с тем, что диоды нужны для выпрямления тока, и у них очень большое прямое сопротивление, неприемлемое для амперметра.Для измерения переменного тока используют специальные трансформаторы.

Определение сопротивления

Третья основная величина электрического тока — это сопротивление. Измеряется относительно постоянного тока. Для этого в устройстве используется аккумулятор. Также можно применить аккумулятор, но это нежелательно, так как потребление энергии невелико и аккумулятор потеряет емкость. Показания даны в омах, а если после числа стоит буква «К» — в киломах.

Чтобы проверить сопротивление резистора, установите переключатель прибора на отметку, наиболее подходящую для соотношения сторон резистора.На устройстве эта шкала отмечена буквой «Омега». При проверке переменных резисторов измеряют как общий, так и между подвижным контактом и одним из крайних. Причем при вращении подвижного контакта сопротивление должно плавно изменяться. Это измерение показывает качество подвижного контакта.

Если резистор находится на плате, то один из его выходов должен быть отключен (переменный, возможно, полностью), иначе показание может быть неточным. Омметром разрешено проверять не только резисторы, но и почти все остальные радиодетали.Например, можно проверить короткое замыкание (КЗ) обмотки двигателя на корпусе. Рабочее состояние Полупроводниковые приборы, конденсаторы и другие элементы можно проверить, зная, как они работают.

Другие особенности мультиметра

Кроме основных измерений, мультиметр позволяет облегчить работу электрику и прочему. У разных устройств есть свои особенности, поэтому перед использованием необходимо прочитать инструкцию . Что касается DT 838, то это позволяет:

• измерить температуру;
• проверить работоспособность биполярных транзисторов;
• использовать звуковой генератор.

Для измерения температуры используется специальный зонд с термистором. Он может идти в комплекте с устройством или приобретаться отдельно. Ручка переключателя установлена ​​напротив маркера ТЕМП, провода подключаются к нижнему и среднему разъемам. Зонд прижимается к измеряемой поверхности, на шкале отображается цифровой дисплей. Возможно измерение температуры без датчика. В этом случае будет измеряться температура окружающего воздуха (корпуса прибора).

Мультиметр позволяет проверять биполярные транзисторы малой мощности, так как напряжение больше выше намного выше. Разъемы транзисторов выполнены таким образом, что любой транзистор можно подключить с любым порядком выводов. Проверить ручку регулятора напротив отметки HFE. Провода, конечно, не нужны.

Последнее, что осталось в этом устройстве, — это звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Его очень удобно использовать, когда величина сопротивления не так важна, а главное — для определения низкого сопротивления, например, если жилы не разделены по цвету или их много (телефонные), но необходимо найти концы одной проволоки.

В данном случае на одном конце кабеля два провода совмещены вместе, защелкиваются их. На другом конце щуп подключается к одному проводу, а другой касается всех остальных. Если пара не обнаружена, подключается другой провод и снова они касаются всех остальных. Процедура повторяется до тех пор, пока не будет определен желаемый пар. После этого жилы отключаются, а к одному из найденных проводов подключается новая и все повторяется.

Хотя прибор прост в использовании, тем не менее, он требует осторожного обращения.Нужно быть очень внимательным, особенно когда измерения производятся в разных направлениях. Несоответствия в измерениях. Выбранная шкала может привести к поломке или даже поражению электрическим током.

Обзор некоторых типов мультиметров

Теперь вы можете встретить широкий спектр мультиметров с множеством функций. Но главным и популярным прибором является цифровой мультиметр с небольшим количеством функций, например DT-838. Небольшого количества видов измерений вполне достаточно даже для профессионалов-электриков.

Аналоговые и цифровые мультиметры

Выполняет функцию измерения коэффициента передачи транзистора, генераторы не нужны электрику. Основными функциями измерения для электрика являются измерение постоянного и переменного напряжения, измерение постоянного тока, сопротивления, проверка диодов, звуковой транск.

Цифровые мультиметры

имеют удобный для чтения семисегментный дисплей. У таких устройств есть только ручной выбор пределов измерения. С ними нужно работать аккуратно и правильно выбирать пределы измерения напряжения и тока, иначе можно запросто сжечь прибор.

Есть и автоматические цифровые мультиметры, с которыми удобнее. На этом приборе подбирается только вид напряжения, постоянный и переменный ток, сопротивление. Пределы измерения определяются автоматически, начиная с большего. Вероятность сгорания такого устройства минимальна. Разве что смущает тип измерения. Например, после измерения сопротивления, не переключая вид измерения, приступить к измерению напряжения в розетке.

Этой ошибки не будет ни одного устройства.Поэтому при измерении любым тестером будьте внимательны и выбирайте правильные пределы и типы измерений. Одним из примеров автоматического мультиметра, является прибор ХВ — 868. Помимо обычных измерений, в нем есть автоматическое отключение питания после 15 минут простоя, измерение емкостей, частотомер.

Аналоговые тестеры включают стрелочные измерительные приборы. Китайская версия такого тестера YX — 360TR. Маршрутные устройства намного проще цифровых устройств и, следовательно, значительно более надежны.В этих устройствах практически те же функции, что и в цифровых. Считается, что дисплей цифровых мультиметров удобнее. На нем легко читаются показания. Однако масштаб коммутационных устройств не так уж и сложен, как кажется.

Тестер винтовки аналог YX 360TR

Если этот тестер часто срабатывает, то и читаемость шкалы будет комфортной. Вам просто нужно разобраться в масштабе шкалы и приступить к работе с устройством. Например, верхняя шкала сопротивления используется для всех пределов измерения сопротивления.Показывает сопротивление в Омах от 0 до 1000 Ом на пределе X1. На пределе X10 показания умножаются на 10 и так далее.

Также шкала напряжений от 0 до 250 В. При пределе 1000 в шкале шкалы умножаем на 4. все довольно просто. На этом приборе есть ручная калибровка шкалы сопротивлений по заданному пределу. Преимущество высокомерных тестеров в том, что сопротивление измеряется на токах в несколько десятков миллиампер.

При таком токе показания не действуют электромагнитные помехи, в отличие от цифровых устройств, и легко образуется оксид на выходах измеряемых элементов и проводов.Показания стрелочных приборов заслуживают доверия. Бесшумные диоды тоже будут надежнее. Токи цифровых мультиметров при измерении сопротивлений и диодов всего несколько мкА, чего может не хватить для пробоя проводника и загрязнения окиси.

Надежный с точностью до 1,5% Тестер C4353 Советские времена

Очень надежными оказались советские стрелковые испытатели, такие как С 4353. Пока что они считаются лучшими самонадеянными измерительными приборами. Эти устройства имеют защиту по напряжению с неправильно выбранным пределом измерения.Точность их измерений достигает 1,5%, что по-прежнему считается высоким показателем.

Как пользоваться цифровым мультиметром DT-838

Этот тип прибора очень похож, поэтому вся методика измерения одинакова и будет представлена ​​одним прибором DT-838. Тип тестера показан на рисунке. Сначала проанализируем положение переключателя режима измерения.

Измерительные и розеточные переключатели для мультиметра DT-838

OFF — выключение питания устройства.

В — измерение переменного напряжения на пределе 200 В и 750 В.

A — измерение амплитуды постоянного тока.

hFE — Измерение коэффициента усиления транзистора проводимости NPN и PNP.

TEMP C ° — измерение температуры в диапазоне от — 20 C ° до + 1370 с °.

— Звуковой оповещатель.

200 Ом — измерение сопротивления до 200 Ом.

2000 — Проверка диодов.

20K — 2000K — измерение сопротивления в пределах 20K, 200k и 2000k.

В — измерение постоянного напряжения.

Nest Com. Общий для всех режимов измерения.

Гнездо ВОмма. Для измерений во всех режимах, кроме тока на 10 А.

Nest 10 A — измерение постоянного тока только в пределах 200 мА — 10 А.

Измерение сопротивления мультиметром DT-838

Метод измерения сопротивления представлен ниже. Переключатель ставится на предел измерения 200 Ом, если измеренное сопротивление меньше 200 Ом.Перед тем, как измерить малое сопротивление, нужно замкнуть аппарат прибора на пределе 200 Ом.

Прибор покажет 01 — 03 Ом. Это сопротивление щупа, при измерении малого сопротивления его необходимо вычесть из значения проверяемого сопротивления. Для других пределов это сопротивление не нужно учитывать.

Измерительный мультиметр напряжения, тока и сопротивления

Если сопротивление неизвестно и предел измерения не совпал, на дисплее отображается 1.В этом случае нужно перейти на более высокий предел измерения сопротивления. Руки при измерении сопротивления щупы не касаются, чтобы не ошибиться.

Измерение переменного и постоянного напряжения

Напряжение сети 220 В измеряется на границе В — 750 В. Измерение другого неизвестного напряжения также начинается с предела 750 В, если оно меньше 200 В, затем переключайтесь на нижний предел. Измерения неизвестного постоянного напряжения также начинаются с предела 1000 В с дальнейшим уменьшением предела измерения.

Измерение в других режимах

— Это тот же режим измерения сопротивления, но со звуковой сигнализацией. На дисплее отображается сопротивление проверяемых линий, и одновременно звучит сигнал тревоги. Проверить сигнализацию можно, цепляясь за концы зонда. В комплектации к прибору прилагается датчик температуры (термопара).

При измерении температуры переключатель устанавливается в положение TEMP C, а черный штекер в гнезде сом.. Красный штекер вставляется в гнездо Омма. . Датчик прикладывается к измеряемому объекту (трансформатор, аккумулятор, автоматический выключатель и т. Д.) Путем нажатия на него концом карандаша или дерева.

Цифровой мультиметр постоянного тока — 838 Digital

В переключателе HFE измеряется усиление транзистора. Это определяется его полярностью, цоколем и вставкой ножек транзистора NPN или PNP в гнездо. На дисплее отображается возрастающий коэффициент транзистора.

Диоды проверяются в положении переключателя 2000. Целый диод в одном направлении покажет небольшое сопротивление, а при смене полярности на щуп — большое сопротивление или бесконечность. Значение 1 в обоих положениях щупа указывает на обрыв диода, а цифра ноль или близкая к нулю — его пробой.

Токи в пределах 200 мА -10 А измеряются в положении переключателя 10 А. . Пробки вставляются в гнездо сом. и 10 А. .После замера не забудьте вернуть щупы в гнездо VΩma. .

Будьте осторожны при выборе положения переключателя в режиме измерения. После измерения сопротивления не измеряйте напряжение в сети, не переключив выключатель.

Обычно собственные пробники недолговечны, поэтому рекомендуется переделать их и сделать концы пробника острыми, чтобы можно было легко пробить изоляцию.

Цифровой мультиметр DT-838 DT-838

Цифровой мультиметр DT-838 DT-838 Цифровой мультиметр

DT-838, напряжение постоянного тока: 0 ~ 200 мВ-500 В, напряжение переменного тока: 0 ~ 200-500 В, постоянный ток: 0 ~ 200 мкА-5 А, сопротивление: 0 ~ 200 Ом-2 МОм — дополнительную информацию можно найти здесь: http : // www.buymeasuringtools.com/DT-838-Digital-Multimeter-10326326/

Краткое описание

Место происхождения: Гуандун, Китай (материк) Бренд: BOST Номер модели: DT-838 Диапазон измерения тока: 0 ~ 200uA-5A Диапазон измерения напряжения: 0 ~ 200 мВ-500 В Диапазон измерения сопротивления: 0 ~ 200 Ом-2 МОм Рабочая температура: 0 ~ 40 Цельсия Размеры: 126 * 70 * 24 мм Диапазон температур: -40 ~ 1000 по Цельсию

Характеристики продукта:

Цифровой мультиметр DT-838

Напряжение постоянного тока: 0 ~ 200 мВ-500 В

Напряжение переменного тока: 0 ~ 200-500 В

Постоянный ток: 0 ~ 200 мкА-5A

Сопротивление: 0 ~ 200 Ом-2 МОм

Условия ведения бизнеса:

Порт: Шэньчжэнь

Количество минимального заказа: 80 шт. Чем больше, тем дешевле!

Возможность поставки: 10000 штук в месяц

Условия оплаты: T / T, Western Union, MoneyGram, PayPal

Связаться с поставщиком

Упаковка продукта и условия доставки:

Детали упаковки: Стандартное количество в коробке: 80ПК Размер упаковки: 42 * 38 * 30 см Вес брутто коробки: 19 кг

Сведения о доставке: Менее 5 дней!

Технические характеристики и подробная информация о продукте:

МОДЕЛЬ: Цифровой мультиметр DT-838

Цифровой мультиметр DT838 — очень доступный и удобный прибор для тестирования.Он оснащен легко читаемым 3,5-разрядным ЖК-дисплеем. Он оснащен 5 функциями и 19 диапазонами, каждое тестовое положение быстро и легко выбирается простым поворотом одного селекторного переключателя.

Детали:

Функция	Диапазон	Точность
Напряжение постоянного тока	200 мВ-500 В	± (0,5% + 2 ед.)
Напряжение переменного тока	200-500 В	± (1,2% + 10dgt)
Постоянный ток	200uA-5A	± (1% + 2dgt)
Сопротивление	200Ω-2MΩ	± (0.8% + 2dgt)
Температура	-40 ° C-1000 ° C	± (3,0 + 2dgt)

Напряжение переменного тока 200-500V ± (1,2% + 10dgt)
Постоянный ток 2000uA- 5A ± (1.0% + 2dgt)
Сопротивление 200Ω-2MΩ ± (0.8% + 2dgt)

Проверка диодов: Да
Проверка транзисторов: Да
Зуммер непрерывности: Да
Источник питания: батарея 9V 6F22
Размер дисплея: 16 × 48 мм
Максимальный размер дисплея: 1999
Размер продукта: 126 × 70 × 24 мм
Вес нетто продукта: 150 г
Доступные цвета: желтый, черный
Стандартные аксессуары: измерительный провод, батарея, руководство по эксплуатации, провод термопары

Стандартное количество в коробке: 80ПК

Размер коробки: 42 × 38 × 30 см

Вес коробки брутто: 19 кг

Cheap Dt 838 Digital Multimeter, найдите цифровой мультиметр Dt 838 на сайте Alibaba.com

Портативный цифровой мультиметр Портативный цифровой мультиметр DT838 с высокоточным цифровым дисплеем

11.0

Freeshipping DT830B DT-830B AC DC Digital Electric Checker Tester, цифровой мультиметр с розничной коробкой, желтый черный

17,11 — 18,57 долл. США / шт

FUKE DT9207 FUKE DT9207 Экономичный цифровой мультиметр / цифровой мультиметр-мультиметр Бесплатная доставка от FEDEX

315,80 долларов США / лот

Цифровой мультиметр DT-9205A универсальный настольный полный диапазон защиты # L01594

12 долларов США.60 / шт.

samwise BEST DT830D цифровой мультиметр Hot

10,63 долларов США / кусок

shopwind BEST DT830D цифровой мультиметр Hot

долларов США 11,07 долларов США / кусок ! chinaware BEST DT830D Цифровой мультиметр Hot Rising stars

10,52 долларов США / кусок

Цифровой мультиметр ЖК-дисплей Амперметр постоянного и переменного тока Емкость EXCEL DT9205A DKTD0113

12 долларов США.80 / шт.

Новый компактный цифровой мультиметр с ЖК-дисплеем в штучной упаковке Цифровой мультиметр DT-830B

US $ 68,97 / шт

DT830B DT-830B AC DC Professional Electric Tester Checker Tester Цифровой мультиметр с розничной коробкой,

US $ 4,29 — 5,48 / Шт.

Bargz — DT830B Mini 3 1/2 ЖК-дисплей цифровой мультиметр Желтый

20,63

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения Получите расценки по индивидуальным запросам Позвольте подходящим поставщикам найти вас Закройте сделку одним щелчком мыши Настройка обработки Apperal 1000 фабрик могут предложить вам предложение Более быстрый ответ rate 100% гарантия доставки

Оптовая продажа — DT830B DT-830B AC DC Professional Electric Tester Checker Цифровой мультиметр с розничной коробкой,

US $ 4.77 — 6,09 / шт.

TAITAN DT9508 Цифровой мультиметр / Мультиметр / с подсветкой / Сопротивление Емкость Частота Бесплатная доставка по FEDEX / EMS / UPS / DHL / TNT

US $ 262,50 / много

Высококачественный высокоточный цифровой мультиметр Цифровой осциллограф Professional Промышленный мультиметр / осциллограф DT-9989

1324,77 долларов США / кусок

DT9205A ЖК-дисплей переменного / постоянного тока Профессиональный электрический ручной тестер Цифровой мультиметр Мультиметр Амперметр Multitester

12 долларов США.66 / шт.

360deal Цифровой индикатор электрического переменного напряжения постоянного тока DT-9205A Тестовый мультиметр

13,99

TAITAN DT9507B Цифровой мультиметр / мультиметр / с подсветкой / частотой сопротивления, бесплатная доставка по FEDEX / EMS / UPS / DHL / TNT

США $ 227,50 / Лот

Бесплатная доставка Новый ЖК-цифровой вольтметр Амперметр Ом Мультиметр DT WholeSale E01020131

7,99 долларов США / Шт

Бесплатная доставка DT830B AC / DC Professional Electric Tester Checker Tester Digital Multimeter Retail Dropshipping Wholesale

US $ 11.00 / шт

DT-830B Цифровой мультиметр с экраном Вольт-омметр Амперметр

5,00

DT-830B Цифровой мультиметр с экраном вольт-омметр с амперметром (1 упаковка бестселлеров) Цифровой мультиметр

172,26 долларов США / кусок

Бесплатная доставка CEM DT-9926 Профессиональные водонепроницаемые цифровые мультиметры 6000 отсчетов

US $ 112,50 / шт

Тест поддержки CEM DT-921 Профессиональный цифровой мультиметр Current AC 10A Бесплатная доставка

50 долларов США.40 / шт.

ЖК-цифровой мультиметр Амперметр переменного / постоянного тока Емкость сопротивления EXCEL DT9205A

10,49 долларов США / кусок

Новый цифровой мультиметр DT9205A ЖК-дисплей Амперметр постоянного тока переменного тока Емкость Lucky

11,05 долларов США / кусок 4000 Цифровой дисплей подсчитывает ток DC 10A

61,20 долл. США / шт.

Отсюда DT9205A Цифровой вольтметр с ЖК-дисплеем Амперметр Ом Тестомер Мультиметр (DT-9205A)

12.25

Вас также может заинтересовать:

DT-830B Цифровой ЖК-мультиметр Амперметр AC / DC 750 / 1000V Amp Volt Ohm Tester Meter

Доставка в: Канада, Европа, США, Австралия

Исключено: Американское Самоа, Острова Кука, Фиджи, Французская Полинезия, Гуам, Кирибати, Маршалловы острова, Микронезия, Науру, Новая Каледония, Ниуэ, Палау, Папуа-Новая Гвинея, Соломоновы острова, Тонга, Тувалу, Вануату, Уоллис и Футуна, Западное Самоа. , Бруней-Даруссалам, Гонконг, Лаос, Макао, Тайвань, Бермудские острова, Гренландия, Сен-Пьер и Микелон, Боливия, Бразилия, Колумбия, Эквадор, Фолклендские острова (Мальвинские острова), Французская Гвиана, Гайана, Суринам, Уругвай, Венесуэла, Алжир, Ангола, Бенин, Ботсвана, Буркина-Фасо, Бурунди, Камерун, Острова Зеленого Мыса, Центральноафриканская Республика, Чад, Коморские Острова, Конго, Демократическая Республика, Конго, Республика, Кот-д’Ивуар (Кот-д’Ивуар), Джибути, Египет. , Экваториальная Гвинея, Эритрея, Эфиопия, Габонская Республика, Гамбия, Гана, Гвинея, Гвинея-Бисау, Кения, Лесото, Либерия, Ливия, Мадагаскар, Малави, Мали, Мавритания, Маврикий, Майотта, Марокко, Мозамбик, Намибия, Нигер , Реюньон, Руанда, Остров Святой Елены, Сенегал, Сейшельские Острова, Сьерра-Леоне, Сомали, Сваз Иланд, Танзания, Того, Тунис, Уганда, Западная Сахара, Замбия, Зимбабве, Андорра, Босния и Герцеговина, Гибралтар, Гернси, Италия, Джерси, Лихтенштейн, Македония, Мальта, Молдова, Монако, Черногория, Сан-Марино, Испания, Шпицберген и Ян Майен, Ватикан, Афганистан, Армения, Бангладеш, Бутан, Китай, Грузия, Казахстан, Кыргызстан, Монголия, Непал, Пакистан, Таджикистан, Туркменистан, Узбекистан, Бахрейн, Ирак, Иордания, Кувейт, Ливан, Оман, Катар, Турция , Йемен, Ангилья, Антигуа и Барбуда, Аруба, Багамы, Барбадос, Белиз, Британские Виргинские острова, Каймановы острова, Коста-Рика, Доминика, Доминиканская Республика, Сальвадор, Гренада, Гваделупа, Гватемала, Гаити, Гондурас, Ямайка, Мартиника, Монтсеррат , Нидерландские Антильские острова, Никарагуа, Панама, Сент-Китс-Невис, Сент-Люсия, Сент-Винсент и Гренадины, Тринидад и Тобаго, острова Теркс и Кайкос, Виргинские острова (США.С.), а / я

Мультиметр

Soundtech (DT-838) | Tech Bazar

Уведомление : Только переменные должны передаваться по ссылке в / home / tcbaz / public_html / wp-content / plugins / redux-framework / redux-core / inc / classes / class-redux-functions-ex. php в строке 311

Уведомление : Только переменные должны передаваться по ссылке в / home / tcbaz / public_html / wp-content / plugins / redux-framework / redux-core / inc / classes / class-redux- functions-ex.php в строке 312

Уведомление : WP_Scripts :: localize неправильно назывался .Параметр $ l10n должен быть массивом. Чтобы передать произвольные данные в сценарии, используйте вместо этого функцию wp_add_inline_script () . Дополнительные сведения см. В разделе «Отладка в WordPress». (Это сообщение было добавлено в версии 5.7.0.) В /home/tcbaz/public_html/wp-includes/functions.php в строке 5313

Уведомление : WP_Scripts :: localize неправильно назывался . Параметр $ l10n должен быть массивом. Чтобы передать произвольные данные в сценарии, используйте вместо этого функцию wp_add_inline_script () .Дополнительные сведения см. В разделе «Отладка в WordPress». (Это сообщение было добавлено в версии 5.7.0.) В /home/tcbaz/public_html/wp-includes/functions.php в строке 5313

Мультиметр Soundtech (DT-838) | Tech Bazar | টেক বাজার

Горячая линия: (+ 88) 01995584278 (с 9:00 до 12:00 — ежедневно)

490,11

Модель: TOL-00001
Поставщик: Techbazar.com.bd
Techbazar.com.bd, Бангладеш

Описание

Soundtech Multimeter (DT-838) Не знаете, как пользоваться мультиметром? Проверьте это пошаговое руководство.

Преимущество:

Низкая стоимость, карманный размер идеально подходит для хобби и домашних пользователей
ЖК-дисплей 3 1/2 разряда с максимальным показанием 1999
Тест диодов
Индикация низкого заряда батареи
Защита от перегрузки
Работа с одним поворотным переключателем

Перевозка и доставка [vc_row content_placement = «top» el_class = «wood-shipping»] [vc_column offset = «vc_col-md-6» css = «.vc_custom_1497605639148 {margin-bottom: 30px! important;} «woodmart_sticky_column =» true «] [/ vc_column] [vc_column offset = «vc_col-md-6»] [vc_column_text css = «. vc_custom_1566968092584 {margin-bottom: 30px! important;}» text_larger = «no»]

• Вы можете получить товар в нашем офисе
• Также возможна доставка на дом
• Стоимость доставки: Внутри Дакки-60 Така, за пределами Дакки-99 Така
• Мы вышлем вам счет-фактуру на заказ с суммой скидки в момент доставки.
• Никакое существующее предложение не будет применяться, если клиент воспользуется этим предложением.
• После покупки товар возврату не подлежит
• Ваше бронирование не всегда гарантирует доставку товара. Доставка товара полностью зависит от наличия на складе
• Цвет товара может незначительно отличаться в зависимости от фотографии, источников освещения или настроек монитора / разрешения ПК
• Доставка продукции может быть прервана или отложена из-за стихийного бедствия или в случае политических беспорядков
• В случае доставки за пределы Дакки покупателям, возможно, придется забрать определенные товары в ближайшем офисе курьерской службы.

[/ vc_column_text] [/ vc_column] [/ vc_row] Пролистать наверх

Мультиметр dt 838 калибровочный подстроечный резистор. Калибровка мультиметра в домашних условиях. Варианты определения ошибок

Давно прошли те времена, когда измерительные приборы можно было найти только в школе на уроке физики или у электриков. В основном это были вольтметры — довольно громоздкие устройства с большим процентом погрешности. Все изменилось, когда были созданы полупроводниковые радиокомпоненты.Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет одно из этих устройств, видно из инструкции DT 838.

Функции прибора

Само слово «мультиметр» состоит из двух слов: «мульти» означает «много», а «метр» означает «мера». Оказывается, с помощью прибора можно производить много разных измерений. Первые устройства были переключателями. Стрелка вращалась на шкале с помощью электромагнита, а пружина возвращала ее.Современные устройства практически полностью перешли на цифровую индикацию. Что они могут измерить? Чтобы понять, как пользоваться мультиметром DT 838, важно знать его особенности.

Постоянное давление

Наличие электрического тока без прибора определить сложно. Можно, конечно, потрогать рукой, если известно, что напряжение небольшое, но как узнать, что это такое? Существующие индикаторы указывают только на наличие опасного для жизни стресса. Он измеряется между двумя точками и показывает разность потенциалов, если нет внешнего воздействия. Цепи, в которых производится измерение, делятся на два типа:

1. округ Колумбия
2. Переменный ток.

Константа — это ток, величина и направление которого не меняются во времени. Примером может служить аккумулятор, аккумулятор.

Переменной называется ток, который меняет свое значение и (или) направление во времени . Включает:

• синусоидальный;
• прерывистый;
• ректификованный.

На практике под переменным напряжением понимается синусоидальный ток, меняющий полярность. Его еще называют периодическим, потому что полярность регулярно меняется через определенные промежутки времени. Измерение постоянного напряжения несложно, так как значение во времени остается неизменным.

На панели мультиметра DT 838 в левом верхнем углу буква V, рядом с которой нарисованы прямые и ломаные линии. Белый многоугольник окружен числами. Это шкала измерения постоянного напряжения, на которой указаны максимальные значения измеряемого напряжения.Если рядом с числом стоит буква m, измеряются милливольты. 1 вольт содержит 1000 мВ. Для подключения необходимого значения отмеченный конец ручки мультиметра совмещают с выбранным номером.

Фактическое значение

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разных цветов. Черный подключается к нижнему разъему, красный — к среднему. Эти розетки на панели приборов графически связаны, а настоящая надпись показывает пределы измеряемого тока и напряжения.Индикаторы позволяют измерять постоянное и переменное напряжение до 600 В, а ток — до 200 мА.

Переменное (синусоидальное) напряжение постоянно меняется во времени, и это представляет определенную трудность. Если взять среднее значение, оно будет равно нулю, полученное сложением максимального «плюс» с максимальным «минусом». Следовательно, используются разные методы измерения:

• мгновенно
Амплитуда
• ;
• действующий.

Мгновенное значение указывает напряжение в определенное время, а значение амплитуды определяет максимальное значение.Эти методы используются редко, потому что в основном они показывают текущее напряжение. Для этого сравните работу переменного и постоянного тока, значение амплитуды разделите на корень из двух (примерно 1,41). Зная эффективное значение, можно определить амплитуду. Например, если в сети 220 В (действующее значение), то амплитуда будет 311 В.

Технически это происходит следующим образом: два последовательно включенных диода соединены параллельно с такими же двумя другими диодами.Между двумя последовательно соединенными диодами подается переменное напряжение, положительное напряжение снимается с объединенных катодов, а отрицательное напряжение снимается с анодов. Таким образом, переменное напряжение преобразуется в постоянное и затем измеряется. Чтобы погасить его избыток, последовательно подключают сопротивление.

Поворачивая рычаг переключателя, подключите определенные резисторы, расширяя возможности устройства. Если измеренное напряжение неизвестно, измерение всегда начинается с большего значения.Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для устройства.

Измерение тока

В отличие от измерения напряжения, когда вольтметр подключен параллельно источнику питания, ток измеряется иначе. Измеряемая электрическая цепь разрывается, и в разрыв подключают амперметр. В этом случае мультиметр вносит свой вклад в сопротивление. Для уменьшения искажений и расширения предела измерения используются шунты — резисторы с очень точно подобранным сопротивлением, которые подключаются параллельно устройству и уменьшают общее сопротивление.

В мультиметре такой шунт позволяет измерять значительные токи , потому что его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него. На нем рассеивается очень большой ток, поэтому на панели некоторых мультиметров отображается предупреждение о том, как долго можно измерять большие токи. Например, DT 838 C утверждает, что измерение тока 10 А должно длиться не более 10 секунд с 15 минутами отдыха.

В мультиметре DT 838 измеряемый ток может достигать 10 А. В этом случае щуп с красным проводом подключается к верхнему контакту (служит только для этого), а положение переключателя выставлено на 10 A. Текущая шкала измерений обозначена буквой A с прямой и пунктирной линиями. Малые токи измеряются в миллиамперах (обозначается буква «м») или в микроамперах. 1А = 1000 мА = 1 миллион микроампер.

Категорически запрещается включать амперметр по схеме вольтметра, т.е.е., параллельно с источником питания. Устройство предназначено для измерения только постоянного или однонаправленного тока. Это связано с тем, что диоды необходимы для выпрямления тока, и у них очень большое прямое сопротивление, что для амперметра недопустимо. Для измерения переменного тока используются специальные трансформаторы.

Определение сопротивления

Третья основная величина электрического тока — сопротивление. Измеряется относительно постоянного тока. Для этого в устройстве используется аккумулятор.Можно использовать аккумулятор, но это нежелательно, так как потребление энергии невелико и аккумулятор потеряет емкость. Показания даются в омахе, а если после числа стоит буква «К», то в килоомах.

Чтобы проверить сопротивление резистора, установите переключатель устройства на отметку, которая наиболее соответствует номиналу резистора. На устройстве эта шкала отмечена буквой «омега». При проверке переменных резисторов измеряют как общий, так и между подвижным контактом и одним из крайних.Причем при повороте подвижного контакта сопротивление должно плавно изменяться. Это измерение показывает качество подвижного контакта.

Если резистор находится на плате, то один из его выводов должен быть распаян (переменный, возможно, полностью), иначе показание может быть неточным. С помощью омметра допускается проверка не только резисторов, но и практически всех других радиодеталей. Например, можно проверить короткое замыкание (короткое замыкание) обмотки двигателя на корпусе.Рабочее состояние полупроводниковых устройств, конденсаторов и других элементов можно проверить, зная, как они работают.

Другие функции мультиметра

Мультиметр, помимо базовых измерений, упрощает работу электриком по-другому. У разных устройств есть свои особенности, поэтому перед использованием необходимо прочитать инструкцию . Что касается DT 838, он позволяет:

• измерить температуру;
• проверить работоспособность биполярных транзисторов;
• используйте звуковой генератор.

Для измерения температуры используется специальный зонд с термистором. Он может быть в комплекте с устройством или приобретен отдельно. Рукоятка переключателя установлена ​​напротив отметки ТЕМП, провода подключаются к нижнему и среднему разъемам. Зонд прижимается к измеряемой поверхности, на шкале отображается цифровая индикация. Вы можете измерить температуру без зонда. В этом случае будет измеряться температура окружающей среды (корпус прибора).

Мультиметр позволяет проверять маломощные биполярные транзисторы, ведь для большего напряжения нужно намного большее.Гнезда для выводов транзисторов выполнены таким образом, что можно подключить любой транзистор с любым порядком выводов. Для проверки установите ручку напротив отметки hFE. Провода, конечно, не нужны.

Последнее, что осталось в этом устройстве, — это звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Очень удобно использовать, когда величина сопротивления не так важна, а главное определить низкое сопротивление, например, если провода в многожильном кабеле не разделены по цвету или их много (телефон ), но необходимо найти концы одного провода.

В этом случае на одном конце кабеля соединяются два провода, замыкая их. Другим концом подключите щуп к одному проводу, а остальные поочередно касаются всех остальных. Если пара не определяется, подключите другой провод и снова поочередно касайтесь всех остальных. Процедура повторяется до тех пор, пока не будет определена нужная пара. После этого жилы отключаются, и к одному из найденных проводов подключается новая и все повторяется.

Устройство простое в использовании, но требует осторожного обращения.Нужно быть очень осторожным, особенно когда измерения производятся в разных направлениях. Несоответствие измерений выбранной шкале может привести к поломке или даже поражению электрическим током.

Мультиметр малогабаритный DT 838 — многофункциональный измерительный прибор. Сегодня он стал самым распространенным прибором для измерения напряжения, сопротивления и тока.

Устройство пользуется популярностью как у профессионалов, так и у радиолюбителей. И для ремонта в хозяйстве будет востребована.Этот простой, надежный, удобный и недорогой цифровой измерительный прибор произведен в Китае компанией S-Line Easter Electronic.

Описание и характеристики

Основным элементом цифрового мультиметра DT 838 является встроенный аналого-цифровой преобразователь напряжения (АЦП). Для производства недорогих многофункциональных счетчиков был создан преобразователь на микросхеме ICL7106.

На его основе выпущен ряд удачных устройств серии 830. Сегодня он самый повторяющийся и многочисленный в мире.

С помощью мультиметра можно проводить практически все измерения электрических величин: от напряжения и сопротивления до проверки транзисторов и диодов.

Защищен от перегрузок во всех пределах. Есть индикатор уровня заряда батареи.

На передней панели устройства расположен 3 1/2 разрядный дисплей, выполненный в виде семизначного жидкокристаллического дисплея. Высота знаков около 13 мм.

Под индикатором расположена панель с изображением символов значений измеряемых параметров.

В центре находится переключатель выбора режима.

Для измерений переключатель выставлен на необходимое значение.

При этом его можно вращать как в одну, так и в другую сторону.

Схема счетчика с АЦП собрана на печатной плате. С обратной стороны — контактные дорожки, по которым при выборе режимов перемещаются ламели переключателя.

Имеются щупы для подключения устройства к тестируемой цепи.Эти элементы некачественные и не подходят для точных измерений. Многие радиолюбители меняют их сразу после покупки устройства.

Чтобы узнать, как правильно пользоваться мультиметром, предоставляется руководство пользователя, в котором подробно описан пошаговый алгоритм выполнения операций.

В инструкции по эксплуатации указаны технические характеристики прибора в различных режимах с указанием пределов, разрешающей способности и точности измерения.

Для используемого типа АЦП мультиметр DT 838 изготавливается по классической схеме с использованием точных делителей напряжения по сопротивлениям для всех измеряемых режимов.

Это устройство пользуется популярностью у автомобилистов. Могут как проверить аккумулятор, так и прозвонить проводку автомата.

Технические характеристики и спецификация

Устройство DT 838 может измерять электрические величины в следующих пределах:

1. Напряжение постоянного тока от 200 мВ до 1000 В. Погрешность измерения составляет ± 0,5% в каждом диапазоне измерения.
2. Переменное напряжение в 2-х диапазонах: до 750 и до 1000 В с погрешностью ± 1,2%.
3. Постоянный ток в 5 фиксированных диапазонах от 2 мА до 10 А.Погрешность составляет ± 1%.
4. Сопротивление постоянному току от 200 Ом до 2 МОм. В этом случае погрешность составляет ± 0,8%, а при максимальном значении она возрастает до 1%.
5. Звуковая пословица. Зуммер звучит, если сопротивление цепи меньше 1 кОм.
6. Измерение температуры от -20 ° С до + 1370 ° С, с точностью ± 3%.

Последнее измерение проводится при условии, что термопара поставляется вместе с прибором. Если его нет, то мультиметр покажет значение внутренней температуры (комнатной).

Устройство питается от аккумулятора 9 В. Когда сеть звонит, напряжение на открытых щупах около 2,8 В.

Проверка целостности соединений — наиболее распространенная операция, выполняемая данным устройством.

Для его реализации переключатель режима должен быть установлен на звук звука.

При целостности соединений (сопротивление менее 1 кОм) счетчик издаст звуковой сигнал, а на дисплее будут показания близкие к нулю.

Отсутствие сигнала или слишком большие показания говорят о поломке или наличии мест с большим переходным сопротивлением.

Таким же образом определяется работоспособность прибора после включения и до проведения измерений.

При измерении мощности постоянного тока в пределах 10 А время срабатывания ограничено 15 секундами. Если это условие не выполняется, предохранитель сгорит.

В моделях, где он недоступен, измерительная цепь может выйти из строя.

При проведении работ необходимо помнить, что цепи или элементы, находящиеся под высоким напряжением, могут подвергаться измерениям.

Чтобы обезопасить себя от поражения электрическим током, необходимо соблюдать правила техники безопасности при работе с электрооборудованием.По окончании работы выключите прибор и отключите щупы.

Тесты и сравнения

Для визуального сравнения результатов испытаний использовался мультиметр более высокого класса Unit 151B. Было проведено 3 испытания для измерения значений постоянного напряжения, тока и сопротивления.

В качестве источника постоянного напряжения использовался сетевой адаптер 5 В.

Тестируемый прибор показал значение напряжения 5,16 В, а управляющее напряжение — 5,11 В. Причем точность измерения составила 1%, что вдвое больше заявленного значения.

Для измерения тока к этому же адаптеру подключили автомобильную лампу на 24 В. Оба устройства были подключены последовательно с нагрузкой.

Контрольным мультиметром зафиксировано значение 0,41 А, что на 0,06 А больше проверенного. В данном случае ошибка составила 1,5% вместо заявленных 1%.

При измерении сопротивления резистора с маркировкой 2,7 кОм оба прибора показали одинаковый результат — 2,69 кОм, что полностью соответствует заявленной точности.

По результатам испытаний можно сделать вывод, что испытуемый образец не соответствует заявленной точности по всем измеренным электрическим величинам.Однако на бытовом уровне, где не нужна большая точность, любые измерения он выполнит с достаточной погрешностью.

Калибровка мультиметра может потребоваться, если требуются более точные показания. Каждый мультиметр нужно проверять не реже одного раза в 2-3 года, потому что настройки идут не так, и он начинает выдавать неверные данные. Учитывая, что не существует единой методики для всех типов устройств, владельцы прибегают к различным средствам.

Документация

Любой измерительный прибор имеет относительную погрешность.Обычно этот параметр фиксированный и индивидуальный для каждого мультиметра. Это отражено в документации, прилагаемой к продукту. Данные об ошибках обозначаются знаком процента или знаком плюс или минус. Изготовитель должен указать максимально допустимый диапазон отклонения, полученный после калибровки на заводе.

Однако перед применением можно определиться самостоятельно. Часто два разных экземпляра, выпущенные одним и тем же производителем, могут иметь разные ошибки. Для правильной оценки лучше использовать абсолютную цифру, которая указывается в конце шкалы ошибок.Например, если вы хотите провести измерения в диапазоне напряжений 2 В, ошибка не должна превышать ± 41 мВ.

Если по паспортным данным мультиметра вычисляют погрешность в процентном соотношении, например, ± 0,5% и ± 1D, то считаем. 0,5% от 2 В Результатом является значение 40 мВ, в данном случае 1 мВ является единицей меньшего разряда.

Если вы обнаружите, что в этом сегменте измерения мультиметр показывает отклонения, превышающие указанные, его необходимо откалибровать.При правильном проведении процедуры показания будут более точными, чем указанные производителем в паспорте изделия.

Параметры определения ошибок

Как откалибровать прибор — вопрос довольно сложный, поскольку единой методики, описывающей эти действия, не предусмотрено. Каждый пользователь выбирает удобный для себя способ, максимально соответствующий модели его мультиметра и доступный по цене.

Большинство мультиметров используются для измерения напряжения, вызывного сигнала электрических сетей, измерения сопротивления, они проверяют транзисторы, конденсаторы, некоторые модели способны измерять температуру.Неважно, какая у вас модель. Процедура калибровки может быть одинаковой для нескольких продуктов разных компаний.

В основном мультиметры имеют стандартную схему. Они превращают показания в напряжение, которое сравнивается с эталонным значением, называемым VREF. Благодаря этому можно получить измеренные значения. Чтобы они были максимально точными, необходимо, чтобы напряжение модели было близко к идеальному. Поскольку значение в большинстве случаев устанавливается обычным резистивным делителем, точность данных может зависеть от того, насколько свежа батарея устройства.Если он разряжен, мультиметр выдаст неверные данные.

Погрешность опорного напряжения будет делать все другие значения \ u200b \ u200bobtained с мультиметра некорректным. Процедура калибровки требует точной установки именно этого начального параметра.

Наконечник. Перед настройкой устройства замените аккумулятор или убедитесь, что он хорошо заряжен.

Многие мультиметры имеют элементы настройки для калибровки. Это переменные резисторы с дополнительными выводами.Искать их несложно; у них есть специальные обозначения на плате. Если прибор старой модели, а на плате таких обозначений нет, найдите их примерное расположение, а затем сравните со схемой мультиметра.

калибратор или опорное напряжение

Для калибровки можно использовать специальный прибор типа АКИП-2201. Он дает показания с высокой точностью, и вы можете сосредоточиться на них, чтобы соответствовать вашему мультиметру. Однако стоимость такого калибратора высока, поэтому его используют только специализированные компании, которые занимаются калибровкой приборов и вопросами метрологии.

Более доступный вариант для домашней калибровки использовать источник опорного напряжения. С его помощью можно откалибровать популярные мультиметры Mastech и других производителей. В качестве источника можно использовать микросхему REF5050 5 В или специальный источник управления AD584, либо любой другой с высокой точностью, который только удастся найти. Она утверждала, что точность составляет 0,05%. Подключив мультиметр к цепи, настраивающие элементы добиваются правильных показаний прибора.

Этапы процедуры

Первое, что нужно сделать, это:

• настроить делитель, определяющий начальный VREF, для этого понадобится потенциометр VR1;
• переключить мультиметр на деление 200 мВ для измерения постоянного тока;
• используйте вольтметр, точность которого известна, подайте на вход необходимое напряжение.Чем ближе он к указанной точке диапазона, тем лучше: например, напряжение 190мВ;
• после этого можно откорректировать показания мультиметра. При изменении полярности устройство должно среагировать и подать соответствующий знак.

Дополнительно проверяется работа прибора в других диапазонах. Если он работает, никаких расхождений не появится. Чтобы контролировать производительность, вы можете повторно измерить напряжение, используя 36-й выход АЦП. В этом случае напряжение должно быть 100 мВ.Однако ожидать высокой точности прибора не стоит. Дело в том, что производители часто устанавливают однооборотные потенциометры сопротивлением 20 кОм, в результате чего не удается получить высокоточные показания прибора.

Переменный резистор VR2 служит для калибровки мультиметра при работе с переменным напряжением. Вам нужно будет установить мультиметр в тот же диапазон, который использовался ранее — 200 мВ, но напряжение уже должно быть подано переменным. На выход подается 190мВ, частота должна быть 100 Гц.Оцените полученные данные и скорректируйте показания мультиметра, стараясь приблизить их к наиболее точным.

Измеритель емкости сконфигурирован с использованием переменного резистора VR3, но для этого требуется эталонный конденсатор. Благодаря ему можно измерить коэффициент усилия. Выходное напряжение мультиметра в этом случае будет прямо пропорционально значению измеренной емкости; Требуется измерение с помощью АЦП.

Настройка измерителя температуры

Если в мультиметре есть внутренний датчик температуры, чаще всего для этого используется диод D13: падение напряжения будет зависеть от температуры.

Например, если TK pn-переход имеет отрицательное значение, типичный параметр будет 2 мВ / ° C.Если вы хотите измерить температуру внешней среды, используется термопара K-типа, чаще всего это стандартный, поставляемый с устройством. Изготовлен из биметаллического сплава, требуется подключение параллельно внутреннему датчику.

Чтобы откалибровать индикатор температуры, вам нужно начать с двух точек: 0 ° C (для этого требуется резистор VR5) и для любой температуры, которую вы точно знаете, используется резистор VR4.

Наконечник. Чтобы добиться максимальной точности мультиметра, вам необходимо выбрать максимальное значение температуры, доступное вам для измерения.

Например, при калибровке дома вы можете использовать емкость для льда, температуру вашего тела или кипяток. Однако с последним следует проявлять осторожность, поскольку в зависимости от атмосферного давления температура кипения воды может изменяться до значения, достаточного для того, чтобы устройство показало неточные данные.Используя температуру собственного тела, вы можете контролировать ее с помощью ртутного термометра.

Вывод можно сделать следующим образом. Методика проверки мультиметров таким способом не универсальна, однако наиболее удобна для настройки оборудования в домашних условиях.

Мультиметр измерительный малогабаритный ДТ 838 — многофункциональный прибор. На данный момент цифровой измерительный мультиметр DT 838 является самым доступным и массовым. Его используют не только профессионалы, но и любители как в нашей стране, так и во многих странах мира.

Он получил свою популярность благодаря дешевизне, надежности, простоте использования, удобству и небольшому размеру. Все эти цифровые устройства производятся на многочисленных промышленных электротехнических предприятиях в Китае под разными брендами.

Эти бренды уникальны для разных регионов нашей планеты, но все модели имеют одинаковую внутреннюю структуру и отличаются только качеством исполнения и оснащением. Покупая прилагаемую к мультиметру DT 838 инструкцию, вам пригодится.

Кстати, подходит для таких популярных моделей, как M-830V и DT 832.

Часто возникает вопрос, как пользоваться мультиметром DT 838. Об этом чаще всего спрашивают люди, впервые освоившие это чудо китайской индустрии. Здесь нет ничего сложного. Переключатель диапазонов устанавливается в желаемый режим поворотом в желаемом направлении. Более того, его можно вращать в разные стороны, по часовой стрелке или против своего курса. Датчики устанавливаются следующим образом. Один всегда в отверстии COM — это минус для постоянного тока (хотя устройство не чувствительно к полярности и будет показывать знак минус, если полярность неправильная).Второй в отверстии VΩmA для всех режимов, кроме измерения тока.

Для измерения силы тока необходимо переставить второй щуп в третье отверстие с обозначением 10ADC и перейти в соответствующий режим измерения тока. Инструкция цифрового мультиметра DT 838 позволяет использовать его на все 100 процентов. Также здесь подробно прописаны все этапы проведения различных измерений (к тому же в инструкции обычно упоминаются модели M-830V, DT 832, DT 838). Здесь же перечислены все характеристики прибора (см. Таблицу 1), некоторые производители могут указывать схему мультиметра DT 838 в этом документе.Как показывает практика, это оборудование очень надежно в эксплуатации.

Единственный, его существенный недостаток для профессионалов — невысокая точность измерения. Хотя для бытовых нужд этого вполне достаточно. Такой прибор в домашних условиях позволяет прозвонить провода, полупроводниковые диоды, измерить наличие напряжения, тока, проверить транзисторы, конденсаторы большой емкости, измерить сопротивление и температуру.

Помимо измерения постоянного напряжения (DCV), тока (DCA), переменного напряжения (ACV), этот измерительный прибор позволяет измерять сопротивление резисторов постоянным током, статический коэффициент передачи базового тока (правда, очень низкий). -питание, полупроводниковые транзисторы (hFE)) и измерение температуры (TEMPoC) (для этого вам понадобится специальный датчик, который может быть включен в комплект или может продаваться отдельно).

3,5-битный жидкокристаллический дисплей используется для отображения результатов измерений. Устройство автоматически определяет полярность при измерении напряжения и тока. За одну секунду происходит три или четыре измерения, из которых рассчитывается среднее значение и отображается на индикаторе. Этот малогабаритный цифровой прибор работает в диапазоне температур от 0 до 40 С. Его питание обеспечивается батареей типа «советская крона» (9 В). Все пределы измерения мультиметра Resant DT 838 защищены от перегрузок.

В основе этого оборудования лежит принцип двойной интеграции микросхемы типа ICL7106 (это аналого-цифровой преобразователь). Микросхема ICL7106 аналогична нашей отечественной микросхеме К572ПВ5. Такое аналого-цифровой преобразователь включает в себя дифференциальные входы, которые используются для входного сигнала и опорного напряжения.

Этой конструкция микросхемы позволяет измерять напряжение, при этом не будучи привязанным к источнику питания самой микросхемы, что исключает синфазные помехи, как в сигнальных цепях и в цепи опорного опорного напряжения.О детальном строении внутреннего устройства, возможном использовании этого типа микросхем вы можете прочитать в Интернете.

Мультиметр DT 838 изготавливается по классическим схемам для используемого типа аналого-цифрового преобразователя, с точными делителями на резисторах для всех режимов измерения. При выходе из строя рекомендуется не ремонтировать устройство, а купить новое, так как стоит он довольно дешево.

Измеренное значение Верхний предел диапазона Разрешение Ошибка при t = 17… 29С округ Колумбия 200 мкА 100 мА ± 1% ± 2 цифры * 200 мА 100 мкА ± 1,2% ± 2 см 10A 10 мА ± 2% ± 2 цифры 200 мВ 100 мкВ ± 0,25% ± 2 цифры Постоянное давление 2Б 1 мВ ± 0,5% ± 2 см Напряжение переменного тока 200 В 0.1 В ± 1,2% ± 10эмп ** Сопротивление постоянному току 200 Ом2кОм 20 кОм 200 кОм 0,1 Ом 1 Ом 10 Ом 100 Ом ± 0,8% ± 2 см 2000 кОм 1 кОм ± 1% ± 2 цифры Статический коэффициент передачи тока транзистора Показания значения h31E транзистора при токе базы 10 мкА и напряжении Uke = 2,8 В Испытание полупроводникового pn перехода Ток через pn переход около 1 мА; На дисплее чем больше показаний, тем выше напряжение на диоде.Когда диод снова включается, на дисплее отображается 1

Мультиметр — очень полезный прибор, который позволит как новичку, так и опытному электрику быстро проверить напряжение в сети, работоспособность прибора и даже силу тока в цепи. На самом деле работать с тестером такого типа совсем не сложно, главное помнить о правильном подключении щупов, а также назначении всех диапазонов, указанных на лицевой панели.Далее мы предоставим подробную инструкцию для чайников, как пользоваться мультиметром в домашних условиях!

Знакомьтесь, тестировщик

В первую очередь мы вкратце расскажем, что находится на передней панели измерительного прибора и какие функции можно использовать при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. . Итак, на лицевой стороне цифрового мультиметра нанесены следующие обозначения:

• ВЫКЛ — тестер выключен;
• ACV — переменное напряжение;
• DCV — постоянное напряжение;
• DCA — постоянный ток;
• Ом — сопротивление;

Вы можете визуально увидеть внешний вид электронного тестера спереди:

Может, сразу заметили 3 разъема для подключения щупов? Так что тут нужно сразу предупредить, что перед измерениями необходимо правильно подключить щупальца к тестеру.Черный провод всегда подключается к выходу COM. Красный в зависимости от ситуации: чтобы проверить напряжение в сети, силу тока до 200 мА или сопротивление — необходимо использовать выход «VΩmA», если вам нужно измерить значение тока выше 200 мА, обязательно вставить красный щуп в гнездо с пометкой «10 ADC». Если вы не примете это требование во внимание и используете разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя, потому что сгорит предохранитель!

Есть еще приборы старого образца — аналоговые или, как их принято называть, аналоговые мультиметры.Модель со стрелкой практически не используется, потому что такая шкала имеет большую погрешность, к тому же на стрелочном дисплее менее удобно измерять напряжение, сопротивление и силу тока.

Если вас интересует, как пользоваться стрелочным мультиметром в домашних условиях, сразу рекомендуем посмотреть наглядный видеоурок:

Обучение работе с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, поговорим дальше, ознакомившись с пошаговыми инструкциями на картинках.

Измерьте напряжение

Для самостоятельного измерения напряжения в цепи необходимо сначала повернуть переключатель в нужное положение. В сети с переменным напряжением (например, в розетке) стрелка переключателя должна находиться в положении ACV. Датчики должны быть подключены к гнездам COM и «VΩmA». Далее подбираем примерный диапазон напряжений в сети. Если на этом этапе возникают трудности, лучше установить переключатель на максимальное значение — например, 750 Вольт. Кроме того, если на дисплее отображается более низкое напряжение, вы можете установить переключатель на более низкий уровень: 200 или 50 вольт.Таким образом, уменьшив настройку до более подходящей, можно определить наиболее точное значение. В сети постоянного напряжения аналогично используйте мультиметр. Обычно в последнем случае переключатель лучше всего выставлять примерно на 20 вольт (например, при ремонте автоэлектрики).

Очень важный нюанс, о котором вы должны знать, это то, что вы подключаете щупальца к цепи параллельно, как показано на картинке:

Измерение тока

Чтобы самостоятельно измерить мультиметром силу тока в цепи, сначала необходимо определить, протекает ли по проводам постоянный или переменный ток.После этого необходимо узнать примерное значение в Амперах, чтобы выбрать подходящий разъем для подключения черного щупа — «VΩmA» или «10 A». Мы рекомендуем вам сначала вставить зонд в разъем с более высоким значением тока, а если на дисплее отображается меньшее значение, переключить вилку в другую розетку. Если снова вы видите, что измеренное значение меньше уставки, вы должны использовать диапазон с меньшим значением в амперах.

Обращаем ваше внимание на то, что если вы решили использовать мультиметр в качестве амперметра, вам необходимо подключить тестер к цепи последовательно, как показано на картинке:

Измерьте сопротивление

Ну а самым безопасным с точки зрения безопасности мультиметра будет использовать прибор для измерения сопротивления элементов схемы.В этом случае вы можете установить переключатель в любой диапазон сектора «Ω», а затем выбрать соответствующую настройку для более точных измерений. Очень важный момент — перед тем, как использовать прибор для измерения сопротивления, обязательно отключите питание в цепи, даже если это нормальный аккумулятор. В противном случае ваш тестер в режиме омметра может показать неверное значение.

Чаще всего необходимо измерить сопротивление мультиметром своими руками. Например, если вы можете измерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром вы увидели на плате значение «1», «OL» или «OVER», то вам нужно повернуть переключатель в указанное выше значение, потому что при выбранной настройке возникает перегрузка. В то же время, если на шкале отображается «0», переместите тестер на меньший диапазон измерения. Запомните этот момент и использовать мультиметр при измерении сопротивления не составит труда!

Мы используем пословицу

Если внимательно присмотреться к передней панели тестера, можно увидеть еще несколько дополнительных функций, о которых мы еще не говорили.В некоторых из них работают только опытные радиотехники, поэтому домашнему электрику рассказывать о них незачем (да и в бытовых условиях они вряд ли пригодятся).
