Цвет электрических проводов: Цветовая маркировка проводов — Сам электрик

Опубликовано

Содержание

заземления, фазы и нуля для сетей 220 и 380 В

Чтобы собрать электросеть без ошибок, нужно знать, почему изоляция окрашивается в разные тона, и что означают цвета проводов в электрике. Информация об этом есть в принципах стандартизации и правилах организации электропроводки, изложенных в ПУЭ и ГОСТ.

Содержание (развернуть)

Функции и задачи цветовой маркировки

Безошибочно смонтировать проводку без разметки изоляции невозможно. Только цветовые различия помогают определить землю, нулевую линию и фазу. На этом основана безопасность работы с электричеством.

Понимание основных принципов сборки максимально безопасной сети поможет правильно установить розетки, подключить аппаратуру и технику.

Цвета электрических кабелей

Цвета электрических кабелей.

Гамма цветов проводов поражает разнообразием, но в нем есть система, в которой электрик обязан разбираться. Перечень колеров, которые применяются для маркировки изоляции, регламентируется в ПУЭ.

Разновидность документов, в которых изложены стандарты Минэнерго. Расшифровывается как «Правила устройства электроустановок». Содержание отображает общие требования к устройству сетей. Сборники правил называют изданиями, указывая при этом год выпуска.

Согласно правилам, используются цвета в достаточно широкой гамме.

Из списка исключены цвета, предназначенные только для обозначения жил без напряжения:

  • ярко-синий под нулевые
  • зеленый в сочетании с желтым (и наоборот) для заземления
  • с тремя цветами (как для земли и голубым) для проводов с двойной функциональностью.

Желательно кабели закупать в один заход, чтобы цвета проводников разного назначения были единообразными. Это облегчит проведение ремонта и сервиса проводки в дальнейшем.

Оттенок фазы

Фазные линии опасны, поэтому их красят в насыщенные цвета. Увидев в пучке бросающиеся в глаза жилы, необходимо вспомнить о мерах предосторожности и работать с соблюдением техники безопасности.

Для обозначения линий под напряжением применяют чаще всего красный, черный и множество других ярких тонов.

Стандартный набор для кабеля:

  1. Первая фаза – желтый.
  2. Вторая – зеленый.
  3. Третья – красный.
  4. Нуль – голубой.

Как можно заметить, для жестких шин принята другая система цветовой маркировки, поэтому при подключении к ним проводов придется это учитывать. Данные цветовые сигналы описаны в ПУЭ как ЖЗК, трехцветная разметка, применяемая в монтаже для трехфазного подключения.

Цвет нейтрали

Цвет нейтрали.

Второе значение нейтрали – это ноль. Вне зависимости от количества жил в пучке оплетка нуля всегда будет в синих оттенках. На схемах закрашивается тем же цветом.

В качестве буквенного маркера используют литеру N. При чтении схем расшифровывается как «минус», в отличие от фазы, читаемой как «плюс». Синий и его оттенки за N закреплены нормами ГОСТа.

Провода заземления

Провод заземления.

Колеровка отражена в Правилах. Одинаково расшифровывается желтый или зеленый основной цвет с полосками соответствующего цвета, которые наносятся различно.

Данное сочетание всегда применяется для земли и исключается при маркировке линий, по которым могут пустить токи.

Это правило распространяется на Россию, бывшие советские республики и страны Европы. По аппаратуре других стран можно увидеть, что применена другая система маркировки.

Цвета в сети 220 В и 380 В

Расцветки в сетях с разным напряжением могут различаться. Для работы специалисту необходимо знать соответствия. Если сеть не была собрана ранее им самим, то стоит проверить каждую жилу с измерительными приборами. Этого требуют правила безопасности.

Расцветки по установленным стандартам

Для трехфазной сети

Обычно по ЖЗК (желтый/зеленый/красный).

Как всегда, рабочий ноль и земля обозначаются установленными цветами и сочетаниями.

В трехфазных сетях прокладывают линии из кабелей с пучками по четыре или пять жил. Они одинаковы по функциональности, разница в количестве появляется за счет включения или исключения земли.

Для однофазной сети

Кабель на три провода – синий/зеленый/коричневый.

Во избежание путаницы и возникновения опасной ситуации рекомендуется не использовать нулевые жилы для тока.

В двужильных кабелях рекомендуется брать для фазы коричневый или иной (кроме синего). Если провода вообще не отличаются друг от друга, то обязательна проверка на напряжение. Желательно маркировать ноль синей изоляцией, отрезком термотрубки или мазком несмываемой краски.

Если ток постоянный, то в двужильной линии одна жила идет как плюс, вторая – как минус. Поэтому в любом случае рекомендуется проверять каждую на напряжение, вне зависимости от цвета, учитывая все возможные отклонения от стандартных норм, вероятные особенности и приблизительное время с момента монтажа.

Сети постоянного тока

Характеризуются наличием разной полярности значений проводников. Стандартно плюс идет по красному, а отрицательный – по черному/синему. Средний провод — голубой, он же нулевой. При создании ответвлений от такой сети жилы маркируются по схеме исходной сети во избежание замыкания.

Буквенное обозначение электрических проводов

Стандартизация цветов часто проводится параллельно с разработкой обозначений, которые, по большей части, одинаковы во многих странах.

  • Фаза – L/Line.
  • Нейтраль – N/Neutral.
  • Защитный – PE/Protective Earthing.
  • Значение — +/-.
  • Средняя точка — M/Middle.

Для удобства монтажа защитные жилы снабжаются специальными значками. Их штампуют непосредственно на клеммах или акцентируют внимание с помощью наклейки на корпусе устройства.

Варианты маркировки фаз

  1. Для многофазного подключения пишут дополнительные числа по порядку: L1, L2, L3.
  2. Используется старый стандарт – первыми буквами латинского алфавита (А, В, С).
  3. Иногда обозначения фаз представляют собой сочетание старого и современного стандартов, но такое решение является нерегламентированным: Lа, Lb, Lc.

Если цепь собрана по сложным схемам с дополнительными ответвлениями, обозначения также могут усложненными, включающими в себя наименования или порядковые номера цепей. В этом случае маркировка должна быть единой для всей цепи. Если она собиралась поэтапно, то необходимо иметь легенду каждой схемы и список соответствий по другим участкам сети.

Буквенные маркеры обычно нанесены:

  • через интервалы по изоляции
  • термотрубки
  • на концах и в местах соединений.

Провода в многожильных кабелях

Многожильный кабель.

После введения стандартов в значениях цветов работать стало проще. Теперь, согласно правилам ГОСТа, изоляция каждого провода подсказывает свое место.

НаименованиеЦвет
НулевкаОттенки синего.
ЗащитныйСочетание зеленого и желтого.
Нулевой с защитнымЖелто-зеленый с синими маркерами.
ФазныеРазные тона, включая белый и черный .

Ответвления сетей прокладывают с учетом распределения цветов исходной проводки.

Нормы использования колеровки исключают подключение к току жил с оплеткой, даже отдаленно напоминающей нулевую. Монохромную изоляцию размечают изолентами или термоусадочными трубками.

Что делать с проводами без маркировки

Любые действия с электросетью, которая сделана без соблюдения правил и стандартов, могут быть неудобными и даже опасными. Поэтому распределение фаз нужно выявить и пометить, а для этого применяют приборы.

Проверка с помощью мультиметра или тестера

Запрещается начинать работу с каждой конкретной сетью, не поняв, как распределены провода. Особенно тщательно нужно проверять однотонные без маркировки. Для проверки используются специальные устройства.

Отвертка-индикатор

Реагирует на фазу – на корпусе установлен светодиод. Обнаружить будет просто. Если нужно опознать ноль и землю, понадобятся более сложные инструменты.

Мультиметр, тестер

Шкалу устанавливают на 220 В. Один контакт подводят к фазе, второй – к первому неопределенному проводу. Значение, которое высветилось, записывают или запоминают.

Затем нужно снова прикоснуться к фазе, а вторым контактом – к следующему неопознанному проводу. Защитный выдаст значение меньшее, чем первое.

Если же высветилось значение большее, чем первое, то найден нулевой, так как пара «фаза-ноль» по мультиметру дает большие значения, чем «фаза-земля».

Если цвета не совпадают, то можно переподключить жилы и сделать все по правилам, или работать дальше, сделав отметку о распределении цветов в данной проводке.

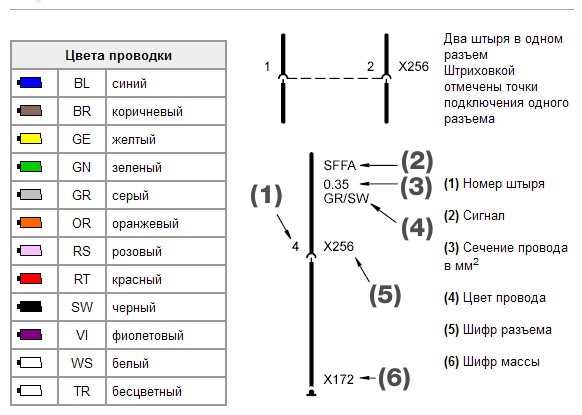

Обозначение проводов на схемах

Любую электрическую цепь можно представить в графическом виде. Разработаны стандарты для оформления чертежей, которые сможет прочесть человек, знающий обозначения для схем.

Для элементов сетей разработан целый ряд универсальных цифровых, буквенных и условно-графических обозначений. Стандартизация в составлении схем исключает неправильную расшифровку и разночтения.

Наборы цветов зависят от характера сети. Обычно применяют стандартную палитру ЖЗК, дополняя ее при необходимости другими разрешенными цветами с учетом соответствия назначению.

Для отображения ответвлений используют цвета материнской сети. Если стандартные цвета не принимались во внимание, и переподключения не было, то на схеме обязательно изображают легенду цветов для каждого участка.

Проверка правильности подключения проводов

Несмотря на общепринятые стандарты использования цветовой маркировки, всегда остается риск того, что в незнакомой электропроводке может быть сделано неправильное подключение.

В двужильных кабелях для определения фазы достаточно использовать отвертку со встроенным светодиодом.

Трехжильные требуют применения тестера или мультиметра, которые проверяют жилы парами. При сочетании фазы и земли значение на экране будет меньше, чем при проверке фазы и нуля.

Проверив каждую пару, на изоляцию наносят пометки, если цвета не совпадают со стандартными. Лучшим вариантом было бы подключить их заново, но нужно хотя бы маркировать.

Если изоляция изначально была однотонной, то все жилы размечают изолентами разных цветов или кусочками термотрубок.

Цветовая маркировка проводов в сетях 220 и 380В / Разное / Публикации / Строим Домик

В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.

Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.

Цветовая маркировка проводов

Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.

Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.

Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.

Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.

В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.

Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки. При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.

При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.

В домашних условиях можно маркировать жилы проводов и другими цветами.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.

Цветовая маркировка электрических проводов 220 в

Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.

Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.

Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.

Цветовые обозначения проводов в трёхфазной сети 380В

Цветовая маркировка проводов трехфазной сети 380В

Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т. е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.

И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.

Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника. Первый проводник — это плюс, а второй проводник — это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.

По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.

Знакомство с цветами электрических проводов

17 Декабрь Знакомство с цветами электрических проводов

Делиться

Знание цветов электрических проводов обеспечивает безопасность электриков, жильцов и приборов каждый раз, когда электрическая система находится на обслуживании или ремонте. Различные цвета указывают на назначение провода в цепи.

Помните, что по всем проводам в определенное время может проходить электрический ток, поэтому с ними следует обращаться с одинаковой осторожностью. Крайне важно понимать провода, которые могут представлять наибольшую угрозу, горячие провода.

Горячие провода — это те, которые передают электрический ток от электрической панели или коробки выключателя к таким местам назначения, как розетка или осветительные приборы. Они также известны как линейные провода.

Цветовые коды электрических проводов

1. Черные провода – горячие
Черные провода передают питание к розеткам и выключателям во всех типах цепей, а также могут использоваться в качестве ветвей выключателя, связующего звена между выключателем и электрической нагрузкой. Все черные провода всегда считаются находящимися под напряжением, и при работе с ними следует соблюдать особую осторожность.

2. Красные провода – горячие
Красные провода – это вторичные провода под напряжением в цепях 220 В, которые также могут использоваться в различных ножках выключателя. Красные провода в основном используются для подключения к системе электроснабжения дома, а проводные датчики дыма таковы, что если сработает один сигнал тревоги, сработают все они.

Используются при установке потолочных вентиляторов, где могут быть выключатели света. Электрики могут соединить красный и черный провод или два красных провода.

3. Синие и желтые провода — горячий
Синий и желтый провода могут передавать питание, но обычно они не используются в розетке. Вместо этого они действуют как провода под напряжением, протянутые через кабелепровод. Например, желтые провода могут служить ножками выключателя структурного освещения, потолочных вентиляторов или розеток, соединенных с выключателями света.

Синие провода в основном используются в качестве проходных в трех- или четырехпозиционных выключателях, например, выключатели внизу и наверху лестницы, управляющие одним и тем же светом (трехходовые).

4. Белые провода с красной или черной лентой — Hot
Когда белые провода покрыты черной или красной лентой, они являются горячими проводами.

5. Зеленые провода — заземление
Зеленые провода используются для заземления электрических цепей. Провода подключаются к заземляющей клемме в розеточном сейфе и проходят к заземляющей шине внутри электрического щита.

Таким образом, провода играют роль предохранителя, который обеспечивает выход электричества куда-то под землю, если какой-либо провод под напряжением в цепи соприкасается с металлом или любым проводящим материалом.

Зеленые провода следует соединять только с другими зелеными проводами, и если в цепи произойдет неисправность, они могут оказаться под напряжением, что требует осторожного обращения с ними. Зеленые провода также никогда не должны использоваться для каких-либо других целей, поскольку это может привести к поражению электрическим током.

Винты заземления на любых электрических устройствах часто также окрашиваются в зеленый цвет.

6. Неизолированные медные провода – Заземление
Заземление обеспечивает безопасный путь для обратного тока электричества в землю в случае электрической неисправности. Поскольку все электрические устройства должны быть заземлены, оголенные медные провода подключаются ко всем из них, включая светильники, выключатели, розетки и металлические корпуса или рамы приборов.

Кроме того, электрические металлические коробки необходимо заземлять, поскольку они являются проводящими.

7. Белые или серые провода — нейтральный
Слово «нейтральный» может быть обманчивым, поскольку он кажется менее опасным или имеет меньший электрический ток. Однако с ними следует обращаться осторожно, поскольку они могут проводить электрический ток, в основном, когда токовая нагрузка цепи несбалансирована.

Нейтральные провода соединяются с токопроводящей металлической деталью в электрощите, который притягивает электрический ток и распределяется по дому. Эта металлическая деталь называется нейтральной шиной. Серые провода можно соединять только друг с другом.

Белые и серые провода представляют опасность поражения электрическим током при неправильном обращении, поскольку они передают энергию обратно на электрический щит. При работе с белыми проводами убедитесь, что вокруг них нет красной или черной ленты, так как это означало бы, что они использовались в качестве проводов под напряжением.

Важно понимать цвета электрических проводов, а также провода нагрузки и провода c. Провода нагрузки соединяют осветительную арматуру и выключатель света. Как только выключатель замкнут, он позволяет электричеству течь от выключателей света к осветительным приборам, включая свет.

Много раз возникает путаница между линейными и нагрузочными проводами. Итак, какого цвета провод нагрузки? Провода нагрузки в основном черные, но красный также может использоваться в качестве вторичного провода нагрузки.

Они также подключаются к верхней половине коммутатора, а линейные провода подключаются к нижней половине коммутатора.

Провода

C, также называемые обычными проводами, являются другими важными проводами для полного понимания цветового кода электрических проводов. Они обычно встречаются в современных домах или домах, прошедших современный ремонт.

Это потому, что они используются в интеллектуальных термостатах, которых не было в традиционных домах. Интеллектуальные термостаты нуждаются в постоянном питании, чтобы поддерживать питание цветных светодиодных экранов и радиомодулей Wi-Fi.
Провода c отвечают за подачу постоянного питания 24 В, завершая цепь провода R (источник питания) к плате управления системой HVAC.

Какого цвета провод C и как его идентифицировать?

Провод c в основном синий, но в некоторых случаях может быть черным.

Перед выполнением работ по ремонту электрических проводов убедитесь, что в них не подается питание, отключив основное электропитание. Мультиметр можно использовать для устранения неполадок и проверки электропроводки дома.

Его также можно использовать для проверки наличия электрического тока и определения его силы. Это часто бывает полезно в домах, где электрическая система старая и устаревшая, или где нет горячих проводов.

В разных регионах и странах используются разные цветовые коды электрических проводов. Поэтому перед работой с любыми электрическими проводами важно понять область и цветовые коды проводов.
