Если вы взглянете на современную электрическую проводку, то обнаружите, что различные проводники, составляющие её, имеют разный цвет изоляции. Связано это в первую очередь с утилитарными нуждами – с цветовой маркировкой проводов проще различить фазу и заземление. В таком случае коммутация не составит никаких проблем, и вероятность ошибки будет исключена.
Что говорит ГОСТ
В ГОСТ 31947-2012 регламентируется правила, согласно которым осуществляется маркировка. Каждый цвет должен быть сплошным, без дополнительных рисунков или узоров. Жёлтый и зеленый никогда не используются отдельно, только вместе. Они применяются для заземляющей жилы. Белый рекомендуется не использовать вообще.
Однако даже по ГОСТу разнообразие цветовых расцветок велико. Поэтому на территории Российской Федерации рекомендуется проводить разделение проводов по цвету в соответствии с седьмым изданием Правил устройства электроустановок.
Различные издания этого руководства применяются с середины прошлого века инженерами при проектировании разводки кабелей как унифицирующие применяемые подходы. Руководство используется не для всех линий постоянного и переменного тока, а лишь для напряжения меньше 750 кВ. В странах СНГ применяется более раннее, шестое издание.
Цветовая маркировка проводов
В п.1.1.30 Правил оговаривается, что не обязательно применять цветную изоляцию по всей длине провода, достаточно окрасить лишь непосредственные подключения к входам шин.
Способ обозначения фаз

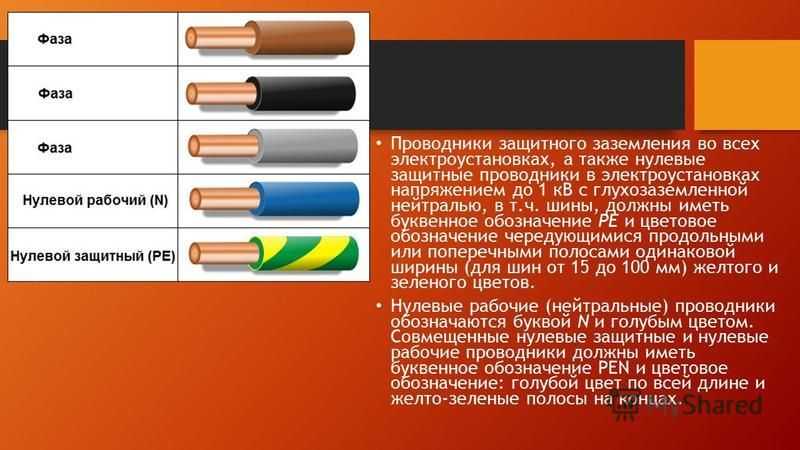

Как можно видеть на рисунке выше, для фаз применяется три цвета, а также дублирующее буквенное обозначение. Нулевые провода изолируют с применением синей изоляции. Если кабель состоит из множества жил, то цветовая маркировка проводов может варьироваться от тёмно-синего до светло-голубого.
Варианты цвета нулевого провода
Не имеет значения, сколько фаз в рассматриваемой сети – всегда применяется синий и его оттенки. Если же изоляция жёлто-зелёная, то, как было отмечено выше, проводник защищен. Он подключается к корпусу установки для создания дополнительной защиты в случае повреждений.
Для сетей постоянного тока «Плюс» отображается красным цветом, а «Минус» – синим. Ноль использует тот же цвет, что и у переменных сетей. Обычно цвет дублируется знаками «+» и «-». Заземление часто помечается буквой «М».
Цвета в сетях постоянного тока
Буквенное обозначение проводов
В трёхфазных сетях буквы интуитивно соотносятся по очереди – первая фаза «А», вторая «В», третья «С». У однофазных систем все упрощено – в основном пользуются «L». Нулевые провода соотносятся с «N» или «0».
Однако, далеко не всегда подобные обозначения можно найти в старых щитках. Дело в том, что во времена СССР фазы часто обозначались как «Ф1», «Ф2», «Ф3». Однофазная соответственно, «Ф».
В современных электрических схемах всё чаще появляется вариант «L1», «L2», «L3». Важно понимать, что в однофазной системе не обязательно в точности подключать каждую фазу.
Зелёный или желтый цвет «земля» на рабочих чертежах обозначается «РЕ» с использованием условного знака.
«Земля» на схемах
Легко обозначить буквами кабеля с применением колечек, которые промышленно надрезаны из пластиковой трубки, где присутствуют все буквенные и цифровые варианты маркировки.
Определение фаз самостоятельно
Зачастую монтируют и потом эксплуатируют сети разные электрики, и далеко не всегда они выполняют маркировку в соответствии с ПУЭ. Например, в советских кабельных линиях могут быть одноцветные проводники.
Универсальным прибором, крайне полезным при любых электрических работах, является мультиметр. Достаточно «прозвонить» им все провода, предварительно закрепив один щуп на фазе. Держимся за пластиковые части, внимательно контролируя касания. Чувствительность следует выставлять чуть больше напряжения в сети. Например, если сеть бытовая с напряжением 220 В, то выставляйте 240 В. Если при касании одним щупом к тому, что мы считаем нолём возникнет 220 В или больше, то мы выбрали верно. А при показателях ниже, нужно «прозванивать» дальше. Работа предстоит длительная, ведь часто приходится проверять все пары. Индикация «фаза-ноль» будет выше, чем у «фаза-земля».
В случае неопределенности в правильности обозначения проводов по цветам пользоваться индикаторной отвёрткой. Принцип её использования достаточно прост: прикоснувшись ей к фазному контакту, индикаторный диод на ней засветиться. В случае же контакта с землей или нейтралью индикации не будет. Модификаций отвёрток существует несколько – с кнопкой и без неё.
Бывалые электрики в работе иногда пользуются «контролькой». Она самодельная, имеет в своём составе лампочку и позволяет проверить фазы в щитке. Если в нём присутствует устройство защитного отключения, то лампочка выключится. При отсутствии защитного отключения «контролька» будет гореть светиться. Интенсивность и яркость света покажут, качественно ли выполнено заземление.
Работать нужно с соблюдением осторожности. Ни в коем случае не прикасаётесья к токоведущим частям двумя руками. Рекомендуем второй придерживать изоляцию и держать руку как можно дальше от металлических предметов.
Заново нанести расцветки можно используя изоленту, достаточно наклеить её на самый конец провода.
Шифры материала провода
Покупая новый кабель, нужно понимать, что стоит за буквами в обозначении:
- А – материалом сердечника служит алюминий, во всех других случаях используется медь.
- АА – многожильный, обладающий увеличенной обмоткой из алюминия, с таким же сердечником.
- АС – свинец служит основой для обмотки.
- Б – показывает, что провод обладает защитой от жидкостей благодаря двойной стальной оплетке.
- БН – стойкий к горению и повышенным температурам.
- В – оболочка из полимерных материалов.
- Г – не обладает защитным слоем.
- К – предназначен для контроля с одинарной обмоткой проволокой, сделанной под верхним защитным слоем.
- Р – в качестве защиты применена резина.
- НР – резина, стойкая к высоким температурам и воспламенению.
Заключение
Правильная цветовая маркировка необходима для удобной эксплуатации и замены поврежденных электроприборов в сети. Ошибочное применение цветной изоляции может повлечь за собой плачевные последствия для человека и оборудования. Поэтому перед началом работ советуем ознакомиться с нормативными документами и с «Правилами устройства электроустановок».
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Зачем нужна цветовая маркировка проводов.Какой цвет фаза и ноль
Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Цветовая маркировка проводов для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.
Цветовая маркировка проводовЗаводские стандарты
Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:
- желтая, возможна зеленоватая продольная прожилка — Фаза А
- выраженного зеленого колера, иногда неонового оттенка — Фаза В
- красная. — Фаза С
- допускается сизого или нейтрального серого тона — Ноль
Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.
Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.
Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.
С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.
Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль -N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.
Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.
Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.
Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.
Цветовая маркировка проводов
» src=»https://www.youtube.com/embed/oB1ZfYCnhJg?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Цвет фазного провода
При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.
При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.
Быстрый и проверенный способ от экспертов, как подключить розетку
Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.
Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.
В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.
Цвет провода фазыЕвростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.
Цвет нулевого провода
Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.
Что делать если человека ударило током? Это должен знать каждый, читать всем!
Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.
Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.
Цвет провода нуляЗачем нужна маркировка проводов
Маркировка наносимая изоляцией или контролькой- это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:
- Фаза — это подвод тока к оборудованию, розетке.
- Нуль — отведение к источнику.
- Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.
При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.
Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.
Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.
При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.
Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.
Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.
Маркировка кабельных линий, проводов
Понимание цветов электрических проводов: основы
По Мистер Спарки® из Сан-Антонио
Пытаясь разобраться в электрической системе вашего дома, вы можете столкнуться с путаницей цветных проводов. Вот что означают эти цвета, и несколько вещей, о которых следует помнить при проверке вашей системы электропроводки. Если ваш дом старше или у вас возникли проблемы с системой электропроводки в вашем доме, мы рекомендуем вам воспользоваться услугами сертифицированного электрика.
- Что такое черные провода?
Во-первых, вы всегда должны знать, какие провода могут представлять угрозу безопасности. Черный, красный, белый с черной или красной лентой всегда будет указывать на горячий провод. Термин «горячий» означает, что по этим проводам проходит ток от вашей электрической панели к месту назначения. В то время как белая проводка разрешена — только если она четко обозначена черной или белой лентой — использование любого другого цвета для провода, по которому течет ток, настоятельно не рекомендуется. - Что такое красные провода?
Красные провода обычно используются в качестве вторичных горячих проводов. Красные провода также горячие и должны быть четко обозначены, чтобы избежать опасности поражения электрическим током. Красные провода обычно используются при установке потолочных вентиляторов, где может быть выключатель света. - Что такое зеленые провода?
Зеленые изолированные провода часто используются для заземления. Заземляющие винты на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод для каких-либо целей, кроме как для заземления, так как это может представлять серьезную угрозу поражения электрическим током для вас или специалиста, работающего с электрической системой вашего дома. - Что такое белые провода?
Белые или серые провода обозначают нейтральные заряженные провода. Однако нейтральные провода могут передавать энергию и представлять опасность поражения электрическим током при неправильном обращении. Белый и серый провода несут питание обратно к сервисной панели. Как горячие, так и нейтральные провода могут привести к поражению электрическим током и травмам, если с ними не обращаться должным образом. - Что такое синий и желтый провода?
Синие и желтые провода иногда используются в качестве горячих проводов. Синие провода обычно используются путешественниками в трех- и четырехпозиционных переключателях.
Мультиметр поможет вам проверить и устранить неполадки в системе электропроводки вашего дома. Мультиметр можно использовать для проверки наличия электрического тока и его силы. Это может быть особенно полезно, если электрическая система вашего дома старая, устаревшая или если вы не уверены, какие провода могут быть горячими, а какие нет.
Если вам нужна помощь с электропроводкой, позвоните Mister Sparky® из Сан-Антонио по телефону (210) 899-2430, и мы направим к вам одного из наших специалистов.
- Мистер Спарки,
- электрические осмотры,
- Электробезопасность,
- Сан Антонио,
- Техника,
- сделай сам,
- Наводнение,
- Домашние улучшения,
- Домашнее обслуживание,
- осмотр,
- перепрошивка ,
- Экономить деньги,
- бури,
- Самим собой
Узнайте цвета электрических проводов | Promise Electric
Перейти к содержимомуЗнай цвета электрических проводов
Если вы когда-нибудь видели спутанные провода за своими стенами, вы, несомненно, заметили, что там проложены провода нескольких цветов. Каждый из этих проводов имеет особое назначение, и перед тем, как вы начнете какой-либо проект по перемонтажу, крайне важно, чтобы вы четко понимали различия. Три категории электрических проводов: горячие, нейтральные и заземляющие.
Горячий провод несет ток под напряжением. Нейтральный провод создает цепь под напряжением вместе с горячим проводом, а заземляющий провод используется в качестве меры безопасности на случай, если горячий или нейтральный провода каким-либо образом соприкоснутся с металлическими частями. Соединение металлических частей с заземляющим проводом устраняет опасность поражения электрическим током в случае короткого замыкания.
Объяснение цветов электрических проводов
При работе с цепью понимание цветов электрических проводов необходимо как для правильной работы цепи, так и для защиты от поражения электрическим током и других опасностей, связанных с электричеством.
- Черные электрические провода: Черные провода используются во всех типах цепей. Их основная задача — проводить ток от источника питания к розетке. Черные провода никогда не используются для заземления или нейтрального провода. Вы должны быть предельно осторожны при обращении с этими проводами, так как черный провод горячий и должен считаться находящимся под напряжением. Эти провода часто используются в качестве ножки переключателя, которая передает питание на выключатели и розетки. Они чаще всего встречаются в жилых домах и частных домах.
- Синие и желтые электрические провода: Синие и желтые провода чаще всего встречаются в коммерческих объектах и используются, когда провода под напряжением протягиваются через кабелепровод. Эти провода несут мощность, но не используются в розетке, а используются в более сложных цепях между выключателями и столбами. Желтые провода обычно используются для подключения потолочных вентиляторов и структурных светильников, а синие провода обычно используются для трех- или четырехпозиционных переключателей .
- Белый и серый электрические провода: Белый и серый провода являются нейтральными и действуют как разъем для нулевой шины. (проводящая металлическая деталь, которая притягивает и распределяет электрический ток по всей цепи). Белые провода находятся в жилых домах, а серые — в коммерческих. Белый и серый провода должны быть соединены с другими белыми и серыми проводами. Примечание. Белый провод, помеченный черной или красной лентой, работает как провод горячего тока и больше не является нейтральным.
- Зеленые электрические провода: Зеленые провода соединяют клемму заземления (розетку) с заземляющей шиной (электрический щит). Их назначение – заземлить электрическую цепь. Эти провода соединяются только с другими зелеными проводами и выполняют функцию безопасности, обеспечивая путь утечки электричества. Они могут нести сильное течение, будьте осторожны.
- Красные электрические провода: Красные электрические провода находятся в многожильном кабеле с оболочкой. Эти провода обычно используются для проводки выключателей и подключения проводных детекторов дыма. Вы можете соединить два красных провода вместе, или вы можете соединить красный провод с черным проводом. Красные провода горячие.
Конечно, большинство экспертов рекомендуют никогда не прикасаться к электрическим проводам, если вы не разбираетесь в электротехнических услугах. Поэтому, хотя вышеизложенное может помочь вам определить, на что вы смотрите, не рискуйте получить удар током или электрическим током — вызовите профессионала. Promise Electric — один из ведущих электриков в районе Сарасота, и мы будем рады приехать к вам домой для консультации.
