Цвета проводов в электрике: обозначение фазы, нуля и земли в сетях 220, 380 В

Цвета проводов в электрике, что значат их буквенные маркировки, и как их можно отличить • Мир электрики

Содержание

1. Основная задача маркировки изоляции проводов
2. Понятие фазы и ноля в электрике
3. Цвета проводов фаза, ноль, земля
4. Обозначение заземляющего провода
5. Нулевой провод
6. Обозначение фазного провода
7. Расцветка проводов в сетях постоянного напряжения

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, — ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека, проводящего монтаж, или людей, находящихся вблизи.

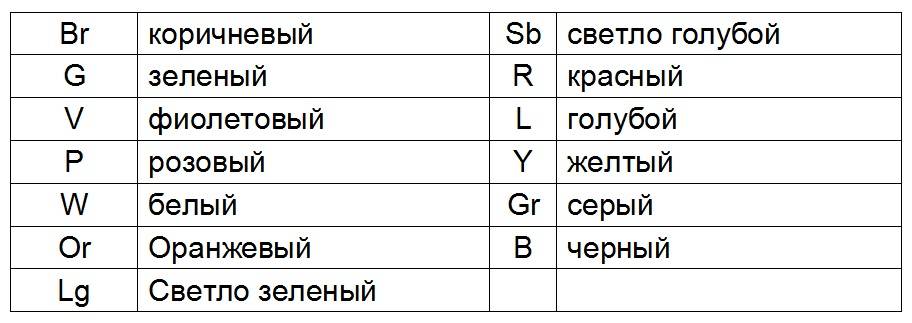

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки, необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

• Фазным проводом (фаза) называют ту часть проводки, по которой ток передается к прибору. Неверно говорить о том, что если прикоснуться к фазе, то со стопроцентной вероятностью это приведет к поражению электрическим током. Чтобы получить удар током, необходимо стать частью цепи, то есть быть проводником. Поэтому нельзя одновременно прикасаться к фазе и нулю одновременно, а также необходимо следовать правилам безопасности при работах: пользоваться изолированными инструментами, обязательны к использованию диэлектрическая обувь или коврики (так как роль нуля может сыграть земля) и специальные прорезиненные перчатки. Символьное обозначение принято буквами A, B, C или L 1, L 2, L 3.
• Ноль — провод, по которому электрический ток возвращается, но ионы уже поменяли свой заряд, основной его задачей является выравнивание фазного напряжения. Принято буквенное обозначение N.
• Земля — провод заземления, не имеющий напряжения и предназначенный для защиты от поражения электрическим током, обозначается PE (защитный провод).

Буквенные обозначения применяются на схемах в электрике.

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности.

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

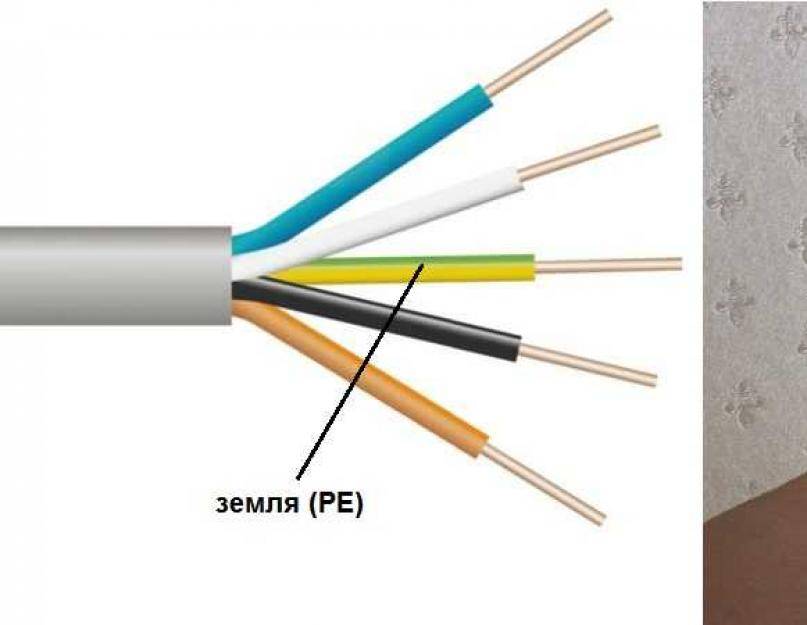

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

• Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

• Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

какого цвета провод фазы, земли и нуля, советы электрика

Провода в электропроводке имеют цветную маркировку, что позволяет электрику достаточно быстро найти ноль, фазу и заземление. Если эти контакты между собой подсоединить неправильно, то может произойти короткое замыкание, а в некоторых случаях человека поражает электрический ток. Поэтому цветная маркировка проводов создает безопасные условия для электромонтажных работ, и кроме этого, значительно сокращает время поиска и подключения контактов. В настоящее время согласно правилам устройства электроустановок (ПУЭ) и необходимым евростандартам каждый провод обязан иметь свой определенный цвет.

Содержание

1. Для чего необходимы цветные провода
2. Как выглядит провод заземления и нуля
3. Как выглядит провод фаза
4. Как отличить ноль и «землю»
5. Как определить фазу
6. Заключение

Для чего необходимы цветные провода

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства. При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Как выглядит провод заземления и нуля

Согласно ПУЭ, провод заземления имеет следующие цвета:

• желто-зеленый;
• желтый;
• зеленый.

Следует знать, что производители также наносят на такой проводник полосы желто-зеленого цвета в продольном и поперечном направлении. На электрической схеме заземление обозначается латинскими литерами « PE ». Довольно часто заземление называют нулевой защитой, и нельзя ее путать с нулем рабочим.

В однофазной и трехфазной электросети провод ноль обычно обозначается синим или сине-белым цветом. На электрической схеме ноль обозначается латинской литерой « N ». Ноль также называют нейтральным или нулевым рабочим контактом.

Как выглядит провод фаза

Маркировка фазного провода ( L ) представлена в следующих цветовых решениях:

• черный;
• серый;
• коричневый;
• фиолетовый;
• бирюзовый;
• белый;
• красный;
• оранжевый;
• розовый.

Но чаще всего фазовый проводник имеет коричневый, белый и черный цвет.

Как отличить ноль и «землю»

Ноль от заземления отличается тем, что по нему во время подключения нагрузки протекает электрический ток, а «землю» используют для защиты от поражения током, который по этому проводнику не протекает, и подсоединяют к корпусам приборов.

Провода «земля» и ноль можно отличить следующими способами:

• При помощи омметра измеряют сопротивление на проводнике «земля» (которое обычно не превышает 4 Ом). Перед этим следует убедиться, что между точками измерений отсутствует напряжение.
• Используя вольтметр, по очереди измеряют напряжение между фазовым проводником и двумя оставшимися проводами. При этом «земля» всегда обладает большим значением.
• Если необходимо измерить напряжение между «земля» и каким-либо заземленным прибором (например, батареей центрального отопления или корпусом электрощита), то вольтметр совершенно ничего не покажет. А если такой же способ применить к нулю – возникнет небольшое напряжение.

Если проводка имеет всего 2 провода, то это всегда будет фаза и ноль.

Как определить фазу

Если необходимо установить или заменить розетку, определять фазу совсем необязательно, потому что совершенно неважно, с какой стороны ее подключать. Совсем другое дело обстоит с выключателем от люстры, потому что к нему нужно подавать именно фазу, а к лампам – только ноль.

Если цвет проводов фаза ноль совершенно одинаковый, то проводники определяются при помощи индикаторной отвертки, у которой рукоять изготавливается из прозрачного пластика, а внутри установлен диод. Перед определением проводников помещение или дом обесточивается, проводки на концах зачищаются и разводятся в стороны, иначе они могут случайно соприкоснуться и произойдет короткое замыкание.

После этого подключают электричество, берут отвертку за рукоять, а указательный и большой палец кладут на контакт с тыльной стороны розетки. Затем к оголенному проводу необходимо прикоснуться металлическим концом отвертки и проследить за ее реакцией. Если лампочка загорелась, значит, это фаза, если нет – ноль. Однако такая отвертка не сможет определить проводники, если присутствует третий провод – заземление.

Заключение

Использование цветовой маркировки в электрике очень облегчило жизнь людей, которым по разным причинам необходимо знать, какие провода находятся под напряжением. Однако все равно стоит быть внимательным при работе с электричеством, чтобы потом не было печальных последствий.

Таблица цветов электрических проводов

— Tidal Electrical Services

Небольшая модернизация вашего дома может потребовать проверки вашей электропроводки.

Если у вас есть дом с проводкой, проложенной где-то во второй половине 20-го века или позже, он, вероятно, соответствует общему цветовому справочнику. Понимание использования различных цветов поможет вам определить лучшие методы для вашего проекта.

Прежде чем приступить к осмотру проводов в вашей электрической системе, можно с уверенностью предположить, что любой из них может в данный момент находиться под нагрузкой. Несбалансированная система часто оказывает давление на нейтральные или заземляющие провода, которые обычно не пропускают ток. Если у вас есть какие-либо сомнения относительно ваших проектов проводки или замены проводки, заранее проконсультируйтесь с профессионалом.

Черный
Черный — стандарт для нагревательных проводов. Эти провода обычно несут активную нагрузку, которую обычно называют токоведущей или горячей. Следует считать, что все провода с черной изоляцией находятся под напряжением.

Красный
Провода с красной изоляцией также обычно находятся под напряжением или горячими. В большинстве случаев они будут действовать как второй провод под напряжением к черному или как способ подключения детектора дыма к домашней системе.

Желтый/Синий
Желтые или синие провода часто используются в качестве ветвей переключателя для управления нагрузкой определенных систем электропроводки, таких как освещение или потолочные вентиляторы. Это провода, которые проходят через кабелепровод, а не к розетке.

Белый/Серый
Белые или серые провода действуют как нейтральные, что может ввести в заблуждение. Они могут проводить ток, так как их назначение возвращает лишнюю электроэнергию обратно в сервисный щиток.

Зеленый
Многие провода заземления имеют зеленый слой изоляции. Цель заземления провода состоит в том, чтобы обеспечить безопасное место для перемещения избыточного электричества, не травмируя людей и не продолжая повреждать систему. Земля не является проводником в том смысле, в каком его могут проводить металл и даже люди.

Неизолированная медь
Иногда провода заземления делают из неизолированной меди вместо зеленой изоляции. Эти провода предназначены для обеспечения дополнительной защиты цепи в случае перенапряжения. Хотя они могут не иметь активного тока, разумно предположить, что они могут быть.

Что делать, если мои провода помечены изолентой?

Некоторые провода могут быть помечены изолентой для изменения их назначения. Это меняет назначение провода с типичного на что-то другое. Например, белый изолированный провод с черной или красной лентой указывает на возможно горячий провод. Хотя вы можете увидеть белые провода разных цветов, обычно дело обстоит иначе. Цвета проводов, которые обычно классифицируются как живые или горячие, не должны использоваться или обозначаться как нейтральные.

Аренда Tidal Electrical Services для модернизации электрооборудования

Для ремонта и модернизации большинства электрических систем лучше всего нанять профессионального электрика. Электрики могут обновить вашу систему в соответствии с вашими спецификациями, не подвергая вас или вашу систему риску. Мы также можем выполнить проект быстрее и точнее. Свяжитесь с Tidal Electrical Services, чтобы узнать больше.

Похожие сообщения:

Что означают цвета электрических проводов?

Большинство домовладельцев делали что-то своими руками, будь то шлифовка и перекраска старого комода или латание дыры в стене. Но переход к работе с электричеством в вашем доме может быть значительно более опасным, поскольку существует вероятность возгорания электричества и других опасностей, если будет допущена ошибка. В то время как, если вы сделаете ошибку, замазав дыру, у вас в лучшем случае будет просто немного некрасивое пятно на стене.

Во-первых, когда дело доходит до электричества в вашем доме — хотите ли вы поменять светильники или выключатель — вы, вероятно, столкнулись с радугой цветов проводов. Различные цвета проводов означают разные вещи, от обозначения заземления до более опасных проводов.

Однако, если вы не уверены, что пришло время вызвать наших электриков в HedgeHog Electric, но хотите знать, какие провода в вашем доме, вот базовый учебник по цвету электрических проводов.

ГОЛОВЫЕ И ЗЕЛЕНЫЕ ПРОВОДА: ЗАЗЕМЛЕНИЕ

Когда вы видите оголенные медные или зеленые провода, значит, вы смотрите на землю. Заземление — это провода, которые действуют как отказоустойчивые в случае неисправности в электрической цепи. Вместо неконтролируемого разряда электричества электричество, которое сталкивается с проблемой, может вернуться по заземляющему проводу обратно на землю, где электричество может безопасно рассеяться.

Вы увидите заземление на ваших бытовых приборах, электрических устройствах, таких как розетки, светильники, выключатели света и многих других элементах, составляющих вашу электрическую систему. На самом деле, отчасти поэтому мы рекомендуем, если у вас дома есть старые розетки с двумя контактами, воспользоваться нашими услугами по их замене. Таким образом, у вас есть встроенные заземления в ваших розетках.

Узнайте о наших электромонтажных услугах

СЕРЫЙ И БЕЛЫЙ ПРОВОДА: НЕЙТРАЛЬ

По сути, как следует из самого цвета, серый или белый провод — это нейтральный провод. Не принимайте это за безопасный провод. Когда дело доходит до электричества, на самом деле нет такой вещи, как безопасный провод, есть только менее опасные.

Вместо этого электричество, передаваемое по этим нейтральным проводам, направляется на ваш электрический щит, а не исходит от него. Таким образом, нейтральный белый или серый провод по-прежнему может вас ударить током, если вы не будете осторожны. Кроме того, если вокруг серого или белого провода имеется изолента, это может указывать на то, что этот провод находится под напряжением и по нему проходит электричество от вашего электрощита.

КРАСНЫЕ И ЧЕРНЫЕ ПРОВОДА: ГОРЯЧИЕ

Хорошо, если вы не уверены, что представляет собой горячий провод, самое время поговорить о красных и черных проводах, которые вы найдете во всех ваших обычных бытовых схемах. Когда мы говорим, что провод горячий, мы не имеем в виду, что он буквально горячий, хотя может быть.

Горячий провод — это провод, по которому электричество поступает непосредственно от электрического щита, который берется от вашего счетчика и электрической сети. Это делает черный или красный провод, безусловно, самым опасным проводом, который с наибольшей вероятностью может привести к поражению электрическим током.

Провода этих цветов предназначены только для использования с горячими проводами, поскольку они предназначены для передачи высокого уровня напряжения. Другие провода не используются, так как ожидается, что мощность, передаваемая по горячим проводам, будет использоваться, а избыточное электричество будет возвращаться на электрический щит по проводам с более низким напряжением.

Белые провода с красной или черной лентой

Как мы упоминали выше, белые провода иногда используются для горячих проводов. Чтобы показать это, у них будет красная или черная лента, чтобы показать, что это горячий провод, а не нейтраль.
