Дефлектор на трубу дымохода для увеличения тяги: Дефлектор на дымоход своими руками: чертежи и примеры самоделок

принцип работы и особенности установки

Главная действующая сила, лежащая в основе работы дымохода и вытяжной вентиляции – тяга. Это физическое явление, основанное на разнице давлений в верхней и нижней части трубы. При правильном расчете ее длины и диаметра в системе всегда будет хорошая тяга, которая выводит наружу продукты сгорания твердого топлива, а также обеспечивает поступление свежего воздуха.

Но на практике дымоход /вентиляция не всегда работают достаточно эффективно. Для повышения производительности и усиления тяги используются дополнительные приспособления, в том числе дефлекторы.

Что представляет собой дефлектор

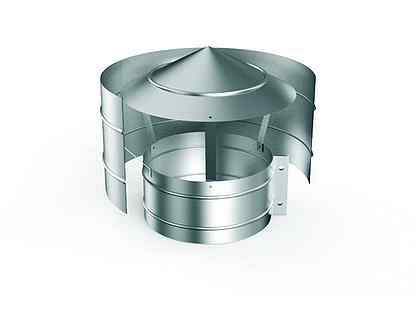

Это металлическая насадка из оцинкованной или нержавеющей стали, которая надевается на верхнюю часть дымохода или вентиляционного узла на крыше.

В основе работы дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета вытяжной трубы скорость воздушного потока увеличивается. При повышении скорости потока вытяжные газы разрежаются, создавая область низкого давления, благодаря которой возникает тяга.

Согласно подсчетам, установка дефлектора на дымоход повышает КПД отопительной системы на 20-25%.

Дефлектор состоит из нескольких элементов – металлического патрубка, который устанавливается на дымоходе, диффузора, внешнего кольца и защитного элемента (зонта).

Важно! Конструкция дефлектора достаточно простая, и ее при необходимости можно изготовить своими руками. Для этого требуется лист из оцинкованной или нержавеющей стали и крепежные элементы для соединения составляющих между собой. Но можно приобрести и готовые конструкции в соответствии с диаметром и расположением дымохода.

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

Принцип работы дефлектора

В основе действия дефлектора лежит использование силы ветра. Он обтекает конструкцию со всех сторон и проникает внутрь дефлектора, создавая упорядоченный воздушный поток. Приспособление как бы захватывает дым и отработанные газы из дымохода, выводя их наружу. При прохождении воздушного потока внутри дефлектора не возникают завихрения, благодаря чему дым и угарный газ не уходят обратно в систему.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

• ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
• Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
• Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
• Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
• Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

• Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
• Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Как установить дефлектор

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются инструменты и материалы:

• электродрель;
• саморезы;
• резьбовые шпильки;
• гайки;
• рожковые ключи;
• металлический хомут.

Пример установки с использованием готового дефлектора ЦАГИ из оцинкованной стали.

1. На наружной части трубы дымохода наносятся метки для крепежных изделий на расстоянии около 8 см от кромки.
2. Аналогичным способом наносятся метки на широкой части диффузора.
3. Дрелью на месте меток просверливаются отверстия, которые затем нужно проверить на симметричность.
4. В готовые отверстия вставляются резьбовые шпильки, которые закрепляются с помощью гаек на стороне диффузора и трубы дымохода.
5. Труба вместе с установленным дефлектором насаживается на дымоходный канал и закрепляется с помощью металлического хомута.

Важно! При установке на цилиндрический дымовой канал или узел крышной вентиляции монтаж дефлектора ЦАГИ или Григоровича происходит достаточно быстро. Но если имеем дело с прямоугольным кирпичным дымоходом, придется покупать дополнительный переходник.

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.

к. покрываются льдом и забиваются снегом.

Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

• монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
• установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6.

Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.

Как увеличить тягу в дымоходе своими руками: отопительного котла, гаражной печи

Содержание статьи:

Разница плотности холодного и нагретого воздуха ведет к возникновению тяги в дымоотводных каналах. Движение продуктов горения топлива бывает естественным из-за разрежения или принудительным с использованием вентиляторов. Если постараться увеличить тягу в дымоходе своими руками, эффективность работы котла увеличится. В маленьких отопительных агрегатах естественное движение дыма бывает достаточным, а иногда требует ограничения.

Проверка тяги

Установка дефлектора на трубу позволяет усилить циркуляцию воздуха и увеличить тягу

Прибор анемометр определяет тяговую силу, когда дым передвигается со скоростью 1 м/с и больше. В межсезонье устройство показывает недостоверные результаты из-за небольшого различия температур наружной и внутренней среды и маленькой скорости потоков.

Усовершенствованный газоанализатор измеряет тяговое усилие в паскалях (Па) и работает точно, но отличается высокой стоимостью. Достаточным считается показание 10 – 20 Па.

Цвет огня в топке показывает тяговую силу:

• желтые и золотистые языки говорят о нормальной скорости потока;
• белое пламя и гул показывают, что тяга избыточная;
• темные оттенки свидетельствуют о недостаточной скорости.

Присутствие тяготения определяется простыми способами. К отверстию дымохода подносится листок тонкой бумаги. Его отклонение говорит о передвижении потоков. Аналогично работает горящая спичка, пламя которой должно отклониться от вертикали в направлении тяги. Задымление в помещении котельной говорит об обратном движении дыма в трубе.

Причины плохой тяги

Тяга ухудшается при сильном ветре снаружи

Сложная ситуация возникает, если дымоход спроектирован и проложен неправильно. Неопытный человек неверно подбирает диаметр трубы или ошибается с длиной. Система дымоудаления должна быть перестроена, чтобы появилась тяговая сила.

Тяга отсутствует при нарушении герметичности соединений трубы, колен, изгибов. Увеличить вытягивание дыма можно, заделав все отверстия, через которые просачивается горячий воздух. Засорение отводящего канала сажей также вызывает снижение тяги или обратное движение продуктов горения. Иногда в канал удаления дыма ставятся теплообменники различной конструкции для сбора тепла и повторного использования. Но встраиваемые установки влияют на силу тяги и ухудшают горение топлива.

Тяговая сила ослабевает в условиях:

• дождя, тумана;
• повышенной влажности воздуха;
• высокой температуры снаружи;
• большой скорости ветра.

Обратная тяга или опрокидывание наступает, когда нет разреженности в дымовой трубе. Продукты горения не удаляются из помещения в атмосферу и затягиваются внутрь котельной, что опасно для человека угарным отравлением.

Виды конструкций для увеличения тяги в дымоходе

Виды конструкций для дымохода

Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.

Увеличить тягу в дымоходе можно, если установить:

• ротационную турбину;
• флюгер;
• электрический вентилятор;
• стабилизатор;
• дефлектор.

Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.

Роторная или ротационная турбина

Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться

Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.

Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.

Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.

Флюгер

Флюгер поворачивается против ветра и защищает трубу от задувания

Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.

Детали конструкции:

• центральная ось;
• фигура;
• роза ветров.

Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.

Флюгер отклоняет ветровые потоки и не дает им попадать внутрь канала, а дым беспрепятственно уходит с подветренного бока. Конструкция защищает от дождя. Специальные капельники  направляют струи конденсата по внутренней поверхности корпуса и не дают им стекать в трубу.

Электрический вентилятор

Усилить скорость дыма можно с помощью электрического вентилятора

Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.

Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.

Стабилизатор

Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.

Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:

• стабилизирует давление в топке;
• ослабляет избыточную тягу в трубе и улучшает КПД котла;
• защищает помещение от возникновения обратного засасывания дыма.

Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.

Дефлектор

Дефлектор с разным диаметром насадки усиливает скорость дыма

Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.

Стандартное исполнение предполагает наличие трех деталей:

• верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
• нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
• конусообразный колпак.

Вверху и внизу дефлектора ставятся кольцеобразные отбои для препятствия порывам воздуха. Некоторые варианты выполняются без верхнего корпуса, тогда дефлектор состоит из нижнего цилиндра, диффузора, обратного и прямого колпака.

Изготовление дефлектора своими руками

Размеры дефлекторов разные трубы дымохода

Стенки верхнего цилиндра принимают давление ветра и направляют воздух в обход, подсос дыма получается за счет скольжения по внутренней поверхности отдельных струй. Дефлектор нельзя отнести к группе вентиляторов, т. к. устройство отличается простой формой и не имеет работающих механизмов.

На картоне рисуются контуры деталей, которые были просчитаны и нанесены на чертеже, и вырезаются. С помощью лекал переносят детали на металл с добавлением 1,5 – 2 см по краям линий для удобства сборки. Конструктивные элементы получаются в развернутом виде после вырезания ножницами по металлу.

Ножовкой нарезают полосы из металла или уголки для соединения частей в готовое изделие. Подготовленные детали сгибают и сворачивают в соответствии с чертежом. При сборке элементы накладываются друг на друга и соединяются заклепками.

Необходимые инструменты

При изготовлении применяются материалы и инструменты, которые не требуют от мастера профессиональных навыков:

• резиновая или деревянная киянка;
• ножницы и ножовка по металлу;
• линейка, рулетка;
• мел для нанесения линий на поверхность металла;
• электродрель, пистолет для заклепок;
• сверла по металлу;
• карандаш и обычные ножницы.

Материалом служит тонкая оцинкованная сталь, полоса металлическая или уголок небольшого сечения. Размер заклепок выбирается в соответствии с диаметром сверла. Для монтажа на трубе используются гайки и болты.

Расчет размеров

На бумаге выполняется чертеж, в котором указываются ключевые размеры для создания выкройки флюгера-усилителя тяги для дымохода.

Соотношение при расчете размеров:

• высота дефлектора составляет 1,7 d;
• ширина колпака принимается равной 2 d;
• размер диффузора по ширине берется 1,3 d.

Символ d означает диаметр дымовой трубы (внутренний). Другое соотношение размеров приведет к слабой эффективности.

Особенности увеличения тяги в зависимости от конструкции

Если устройство дефлектора на трубе не включено в состав проектной документации, его монтаж согласовывается с работниками газовой службы. Только после этого можно усилить тягу с применением этого приспособления.

Дефлектор ЦАГИ

Конструкции дефлекторов отличаются:

• дефлектор ЦАГИ;
• круглое приспособление;
• тарельчатый тип;
• в виде звезды;
• Н-образный прибор;
• турбо-дефлектор.

Модель дефлектора подбирается по значению средней ветровой скорости в местности и диаметру дымоотводного канала. Устройства эффективны только при наличии ветра, в спокойную погоду они не работают и могут снизить тягу. Усиление отвода дыма происходит при разном направлении ветрового потока, кроме горизонтального, когда внутри случаются завихрения и путь продуктам горения перекрывается. Проблема решается установкой обратного колпака.

Улучшение в дымоходе газового котла

Если для отопления используется газ, не все модели дефлекторов можно ставить, т. к. некоторые предназначаются только для установки в систему вентиляции. Чтобы не перекрыть поток отработанных газов, нужно посоветоваться со специалистами.

В системах с газовым котлом применяется дефлектор-флюгер. Он сконструирован так, что дым выходит с подветренного бока и увеличивает тягу в трубе. Устройство изготавливается из термостойкого металла, который сопротивляется нагреванию и не разрушается от конденсата. Подшипниковый узел помогает избежать проблем с вращением. Дымоходные флюгеры действуют нестабильно при сильном ветре.

Для твердотопливного котла

Правильная установка дефлектора на разные трубы для твердотопливного котла

В котлах на дровах и угле используется механическое энергонезависимое устройство для регулирования тяги. Приспособление избавляет от необходимости ручной регулировки и экономит топливо. Регулятор координирует количество подаваемого кислорода открыванием печной заслонки.

Термомеханическое устройство автоматизирует процесс:

1. при горении топлива подогревается энергоноситель в системе и жидкость в рабочем цилиндре прибора расширяется, приводит в работу механизм и задействует пружину;
2. рычаг ослабляет цепочку, заслонка закрывается, и проход воздуха уменьшается, начинается тление вместо горения;
3. охлаждение антифриза ведет к сокращению пружины и открыванию дверки топки, процесс регулярно повторяется.

Устройство регулирует тягу, предотвращает перегрев теплообменника, координирует давление и обеспечивает независимость от погоды.

В дымоходе гаражной печи

Такие печи капризно относятся к тяге, т. к. почти все тепло расходуется на обогрев гаража. Температура выходящего дыма невысокая, канал не прогревается, выпадает конденсат. Предупредить явление можно способом увеличения высоты трубы (до 2- 3 метров). Используется цилиндрическое или круглое сечение дымохода для предупреждения завихрений. Труба гаражной печи утепляется для улучшения тяги.

На конце трубы ставится заслонка, частично перекрывающая периметр трубы. Шибер регулирует интенсивность пламени во время растопки. Если использовать большое количество топлива, нагретый дым пойдет вверх в большом объеме и на границе с холодным воздухом получится своеобразная пробка. В некоторых моделях печей шибер продается в комплекте.

Установка дефлектора

После установки дефлектор крепится болтами к крыше, чтобы его не унес ветер

Самодельная и покупная модель собирается в готовое изделие внизу, перед монтажом на трубу. К круглой металлической, асбестовой трубе аэродинамическая конструкция крепится болтами, обычно для этого делаются 3 отверстия в трубе. Если наблюдается небольшой люфт, используется обхватывающий хомут.

Применяется переходник для монтажа дефлектора в кирпичной трубе прямоугольного или квадратного сечения. Проводятся испытания устройства после монтажа. Искрогаситель делается самостоятельно из металлической тонкой сетки или листа нержавеющей стали.

Диаметр конструкции должен быть больше выходного отверстия трубы, чтобы дефлектор не проваливался внутрь канала и не перекрывал выход дыма. Вращающиеся регуляторы тяги плохо работают в холодных регионах с большими снеговыми осадками. Обледенение нарушает работу прибора. Устройства монтируются в соответствии с техническими нормами и требованиями.

Турбодефлектор своими руками: чертёж и этапы работы

Зачем нужен дефлектор

Для лучшего понимания вопроса приведем данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции характеризуется безразмерным коэффициентом. Чем больше его значение, тем сильнее фасонный элемент – зонт, колено, шибер — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

• на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
• если канал накрыт классическим колпаком, ξ = 1.3—1.5;
• на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
• насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
• дефлектор типа ЦАГИ, ξ = 0.6.

Примечание. Здесь нет ошибки – даже при свободном выбросе из шахты воздушная струя преодолевает местное сопротивление от внезапного расширения. Источник: «Справочник по теплоснабжению и вентиляции», издание 1976 г.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

• защищает воздуховод от осадков;
• не позволяет ветру задувать внутрь трубы;
• препятствует возникновению обратной тяги (опрокидывания).

Принцип работы любого дефлектора основан на двух эффектах: разрежение от ветровой нагрузки и эжекция (увлечение) медленного потока газов более быстрым. Хотя некоторые зарубежные производители реализуют механическое побуждение – попросту оснащают зонт электрическим вентилятором. Рассмотрим устройство каждой конструкции по отдельности.

В этом ракурсе хорошо видно, что сечение нижнего патрубка насадки не уменьшается, значит, скорость и давление газов не изменяется

Замечание. В интернете работу подобных колпаков часто объясняют действием закона Бернулли либо эффекта Вентури. Оба физических явления предполагают сужение воздуховода, ускорение потока и падение давления. В действительности дефлекторы не уменьшают сечение канала (смотрите выше на фото) — разрежение создается исключительно силой ветра.

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора. Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

• Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
• Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Еще на полках магазинов можно встретить продукцию от неизвестных брендов. Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция.

Область использования

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Важно! Турбодефлектор также используется для вентилирования подкровельного пространства.

Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем.

Инструменты и материалы

Скажем сразу, что такая работа не самая легкая, так как турбодефлектор имеет сложную конструкцию. Чтобы воплотить все в жизнь, нужны такие инструменты и материалы:

• лист оцинкованной или нержавеющей стали;
• болты, заклепки, хомуты и гайки;
• электрическая дрель;
• ножницы для работы по металлу;
• линейка, карандаш и циркуль;
• чертило;
• сварочный аппарат;
• несколько листков картона;
• обычные ножницы.

На фото ниже можно увидеть чертеж турбодефлектора.

Как именно изготовить его своими руками, вы увидите из данного видео:

Основная задача – сделать посадочную часть нужного диаметра. После чего к ней привариваются пластины с трубкой посередине, куда и будет установлена вращающаяся часть. Из листков стали по шаблону формируются лопасти, которые присоединяются к конструкции, формируя турбодефлектор. Весь процесс и детали наглядно изображены на видео.

Когда турбодефлектор сделан, можно приступать к его установке. Он монтируется на дымоходную трубу. Нижняя часть надевается на трубу и фиксируется болтами. Это надежное крепление, которое будет удерживать конструкцию на месте.

Как собрать турбодефлектор самостоятельно?

Сами турбодефлекторы сегодня стоят относительно недорого, если сравнивать с другими кровельными элементами. Да и в процессе эксплуатации на них не нужны никакие дополнительные расходы.

Но, если все же вы хотите помастерить и изготовить такое изделие своими руками, мы подробно расскажем и покажем вам на практике, как это сделать.

Шаг 1. Проектирование и чертеж

Если речь идет об обычном загородном доме, тогда вам вполне подойдет турбодефлектор со стандартным диаметром 315 мм. Таковой способен обслужить дом площадью 80 квадратных метров.

Но лучше ориентируйтесь на такие цифры:

• для вентиляции таких небольших помещений, как подвал, гараж или комната будет достаточно турбины с диаметром основания 110-116 мм;
• если же помещение имеет площадь более 40 квадратных метров, тогда основание делайте размерами от 200 до 600 мм. То же касается и комнаты, в которой постоянно бывает до четырех человек;
• если же вам нужно обеспечить свежий воздух в склад или даже целую ферму, тогда необходим турбодефлектор с основанием от 400 до 680 мм;
• а вот для вентиляции подкровельного пространства идеально подойдет турбодефлектор 315 мм, ведь он рассчитан на проветривание 50-80 квадратных метров кровли. Только учитывайте: чем меньше угол, тем больший турбодефлектор придется поставить;
• в помещениях, где повышено загрязнение воздуха, нельзя использовать турбодефлектор как единственное средство (хотя оно и эффективное).

В общей сложности наружные размеры самого дефлектора будут равны диаметру трубы плюс от 80 до 120 мм. И для того, чтобы изготовить свое изделие, лучше взять за основу чертеж от промышленного турбодефлектора:

Но важно также понять, как именно обеспечивают долговечность такому устройству. Так, в промышленной модели используются специальные подшипники, которые выдерживают значительные перепады температуры от -50 до +50. Получится ли их установить в домашних условиях – тот еще вопрос, конечно.

Шаг 2. Выбор материалов изготовления

Для каждого элемента турбодефлектора производители тщательно подбирают материал согласно определенным техническим требованиям, которые рассчитываются в зависимости от нагрузок.

Например, для всех наружных элементов в ход идет алюминиевый сплав специальных марок, обязательно электрополированный, или минимум – оцинкованная или ламинированная жесть, либо нержавеющая сталь. Нержавейка, конечно, лучше тем, что она обладает неким свойством самовосстанавливаться, в чем ей помогает специальная пленка из окисла хрома:

Главное требование к самим материалам – обеспечить дефлектору прочность, износостойкость и долговечность. Ведь помните о том, что такие кровельные элементы всегда работают в условиях повышенной влажности, под давлением ветра и дождя.

Вот почему все рабочие части турбодефлектора изготавливают либо из окрашенного специальным способом металла, либо оцинковки или нержавеющей стали. Но, если используется оцинкованный металл, все изделия важно тщательно проверить на наличие царапин, которые в будущем не перейдут в ржавчину.

Крайне важно, чтобы со временем не ржавели внутренние элементы. Поэтому обычно при самостоятельном изготовлении турбодефлектора его центральную ось делают из прочной нержавейки, а вот вертикальные опоры и радиальные элементы ради существенного снижения веса конструкции – уже алюминиевыми.

Помните также о том, что для производства промышленных моделей используются сложные сборочные кондуктора и даже лазерная резка. Вся производственная линия занимают немало места в цеху, поэтому старайтесь изготовить качественный дефлектор, но не требуйте от него в итоге многого, особенно в плане долговечности.

А вот для этого самодельного дефлектора и вовсе применили самые необычные материалы:

Действительно, довольно часто при самостоятельном изготовлении турбодефлектора используется пластик как более дешевый материал.

Единственное, что в сильные морозы на внутренних стенках цилиндра может образоваться наледь, которая затрудняет его движение. Но раз вы уже все делаете своими руками, можете поиграть с формой дефлектора. Ведь даже в продаже они встречаются не только шарообразной формы, но и конической, и цилиндрической.

Шаг 3. Изготовление отдельных деталей

Далее вам нужно будет из металлического листа при помощи ножниц по металлу, электролобзика или зубила вырезать все элементы будущей конструкции. Обработать их на электроточиле или напильником.

Вот тщательные замеры стандартного промышленного турбодефлектора, которыми вы можете руководствоваться:

Следующим шагом – задействовать токарный станок, чтобы обкатать на нем верхний обтекатель по той же технологии, по какой производятся столовые миски. При этом следите за тем, чтобы там, где прохождение воздуха не желательно, остались минимальные зазоры.

Важное замечание: верхний диск обязательно делайте немного большего диаметра, чем у трубы.

Шаг 4. Сборка конструкции на заклепки

И, наконец, вам будет нужно соединить все элементы мебельными заклепками. В этом вам поможет обычный ручной заклепочный пистолет. В производстве этим небольшим элементам (заклепкам) уделяется особое внимание, ведь на них собирается вся конструкция.

Поверьте, они намного прочнее, чем склейки или пайки, так как имеют определенную запрограммированную подвижность и жесткость. Качественные заклепки никогда не лопаются при нагрузках, а наоборот – компенсируют их.

Для сравнения, в процессе производства применяют не простые заклепки, а на основе высокотехнологичного сплава алюминия. Это обеспечивает креплению особые характеристики, среди которых – высокая устойчивость к окислению.

Кроме того, в промышленных условиях все соединительные операции по изготовлению дефлекторов обязательно механизированны, чтобы исключить погрешности в конструкции. К примеру, чтобы посадить одну только заклепку с нужным усилием и придать ей форму, применяется гидравлический пресс, управляемый компьютером.

Далее, закрепляется влагоотражающая шайба со специальным профилем, которая будет предотвращать вытекание конденсата в масляную ванну подшипников. Весь секрет, в том что вода тяжелее масла, и она просто вытеснит его – так, чтобы подшипники не заржавели. Одним словом, должна быть продумана каждая деталь!

Относительно материалов для лопастей, главная ваша задача – сделать их такими, чтобы они не только не пропускали внутрь осадки, но и смогли жестко противостоять порывом ветра не деформировались.

Что касается оси вращения дефлектора, обычно заводские турбодефлекторы вращаются по часовому кругу. Но, если вы по каким-то причинам согнете лопасти по-другому, на производительность это никак не повлияет. Некоторым мастера даже так специально делают, т.к. это предотвращает от раскручивания главной гайки. Но по стандарту делают так:

И, если вы все сделали все качественно, единственный ремонт, который грозит в будущем – это замена подшипника. Причем проблему вы заметите сразу, просто на глаз – верхняя часть турбодефлектора перестанет вращаться.

Вот и все. В заводских условиях готовые изделия дополнительно испытываются вибрацией на предмет надежности всех соединений. Вся продукция упаковывается в специальные коробки, чтобы сохранить их на время транспортировки. Причем без каких-либо мягких материалов по типу пленки – только жесткая упаковка, которая не позволяет болтаться турбодефлектору внутри.

Шаг 5. Монтаж готового изделия на крышу

Готово? Вам остается только правильно установить такой дефлектор на крыше. Это нужно сделать по правилам, на определенной высоте и расстоянии между другими кровельными элементами:

Также при монтаже учитывайте высоту снежного покрова. Важно установить турбодефлектор выше его среднего показателя, а таковой вы сможете узнать по снеговой карте в нашей местности. В любом раскладе турбодефлектор не должен оказаться ниже 180 мм.

В зависимости от параметров трубы подберите удобный переходник:

Установили, но уже через неделю дефлектор перестал вращаться? В этом может быть виноват слабый ветер или полное его отсутствие. Но если и при легком ветре турбодефлектор остается неподвижным, значит, а в его конструкции были допущены какие-то недочеты, или его элементарно заклинило.

Осмотрите дефлектор на предмет посторонних мусора, попробуйте просто смазать сам подшипник. Вообще желательно даже в будущем смазывать подшипник хотя бы раз в год, ближе к лету.

Обзор популярных моделей

На практике хорошо себя зарекомендовали следующие виды: Григоровича, Вольпера, ЦАГИ, двойной и Н-образный дефлектор, поворотный флюгер типа «Сачок» или «Капюшон».

Выбор «ветровой насадки» основывается на эффективности, стоимости дефлектора и климатических условиях местности. Некоторые модели доступны для самостоятельной сборки и монтажа

Вид #1 — классический колпак Григоровича

Самый распространенный вариант, используемый в системах вентиляции и дымоудаления. Из-за простоты и доступности дефлектор Григоровича удерживает лидирующие позиции среди аналогов.

Устройство представлено парой зонтов, соединенных в единую «тарелку».

Колпак устанавливается на трубопроводы круглого сечения или монтируется через переходную пластину на прямоугольные и квадратные шахты.

Базовая комплектация: 1 – диффузор в виде зауженного конуса, 2 – защитный зонт, 3 – обратный колпак. Крепежные распорки объединяют элементы насадки

Благодаря конструкции осуществляется двойная эжекция воздуха – в направлении расширенной части диффузора и в сторону обратного колпака.

Скорость потока под нижним конусом увеличивается за счет сужения сечения канала, в результате, разность давлений повышается.

Вид #2 — универсальная насадка ЦАГИ

Данная конструкция разработана в период СССР профильным НИИ (научным институтом). Дефлектор состоит из таких деталей (показаны на чертеже):

• нижний стакан с диффузором (расширением) на конце;
• внешний корпус – обечайка из кровельной стали цилиндрической формы;
• крышка в виде зонта;
• стойки крепления крышки из металлических полос.

Схема работы изделия проста: ветровой обдув корпуса с любой стороны создает зону разрежения над открытым сверху диффузором. Поступающие из шахты отработанные газы увлекаются этим разрежением, выходят наружу и подхватываются ветром – срабатывает принцип эжекции.

Ниже в таблице представлены характеристики типовых дефлекторов ЦАГИ – размеры, производительность в зависимости от скорости ветрового потока.

Замечание. Производительность указана без учета сопротивления системы воздуховодов, пересекающих крышу. Реальный объем вытяжки зависит от высоты подъема трубы и перепада температур внутреннего/наружного воздуха.

Из всех статичных усилителей тяги колпак ЦАГИ признан наиболее эффективным, невзирая на почтенный возраст разработки. Плюсы конструкции:

• простота в изготовлении, установке;
• максимальная защита от попадания дождя и снега, опрокидывания тяги;
• надежность, отсутствие вращающихся деталей;
• направление ветровых потоков не играет роли;
• наименьший коэффициент сопротивления (0.6).

Недостаток дефлектора – зависимость от скорости ветра. Если потоки движутся медленнее 2 м/с, эффективность устройства стремится к нулю. Впрочем, штиль оказывает негативное влияние на работу любой насадки, призванной усиливать естественную тягу в вентканале.

Колпак работает благодаря ветровому подпору — над срезом воздуховода возникает разрежение

Обратите внимание: в современных версиях ЦАГИ заводского изготовления предусматривается утепление нижнего стакана, если колпак крепится к крышной сэндвич-трубе. Под «грибком» мы видим юбку, хотя проходное сечение канала не уменьшается.

Вид #3 — стато-динамический колпак Astato

Стато-механический дефлектор – разработка французской фирмы Astato. Устройство усиливает тягу вытяжного потока системы естественного вентилирования за счет ветра и вентилятора.

Насадка монтируется на домах любой этажности, реконструируемых и новых зданиях.

В пассивном режиме уровень разряжения, создаваемый Astato, равен сумме ветрового и гравитационного давления. Эта величина соответствует работе статичного дефлектора

После включения электромотора аэродинамика вентканала сохраняется, степень разряжения – суммарное значение напора вентилятора и давления.

Характеристики дефлектора:

Длина и тяга дымохода — как повысить производительность

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Для многих домовладельцев длина дымохода и тяга несущественны, пока дым выходит из дома, а кирпичи остаются нетронутыми.

Тем не менее, правильно функционирующий дымоход жизненно важен как для вашего обогрева, так и для вашей безопасности .

По правде говоря, все части дымохода работают вместе, как хорошо смазанная машина, создавая достаточное количество тепла, а также выделяя дым, чтобы поддерживать здоровье, чтобы дышать, и безопасно жить в нем.

Хотя некоторые люди могут сказать, что расчеты дымохода не являются точной наукой, существуют как правила, так и рекомендации, которым необходимо следовать для достижения оптимальной эффективности и производительности.

Чтобы лучше понять эту тему, давайте посмотрим, как работает дымоход и почему тяга так важна.

Длина и тяга дымохода — перепад давления

Без упоминания бульварных журналов супермаркетов размер действительно имеет значение, когда речь идет о длине дымохода.

Дымоход работает с так называемым эффектом трубы, который использует перепад давления для создания естественной вентиляции и воздушного потока .

Поскольку нет таких компонентов, как нагнетатель или вентилятор, выталкивающих выхлоп из дымохода, наружный и внутренний воздух должны работать вместе, чтобы вытягивать дым и газ.

Дымоходы работают по принципу, согласно которому горячий воздух поднимается вверх, поскольку он менее плотный, чем холодный.

Когда горит огонь, дымоход наполняется горячими газами, которые затем поднимаются, потому что они менее плотны, чем наружный воздух .

Этот перепад давления затем втягивает воздух из комнаты в камин, который используется для горения.

Этот втягиваемый воздух называется тягой.

Почему длина и тяга дымохода являются ключевыми

Практически каждая единица оборудования, работающая на сгорании, нуждается в соответствующем источнике всасываемого воздуха для замены выхлопных газов.

Это верно для двигателей двигателей, систем HVAC и всего, что работает с огнем.

Чтобы лучше понять процесс горения, важно взглянуть на «огненный треугольник», который определяет три важных фактора горения:

1.Должно быть топливо для горения

2. Должен быть воздух для подачи кислорода

3. Для запуска процесса должно быть тепло

Очевидно, что при пожаре в дымоходе топливо является дровами, а пламя — спичкой, поэтому воздух, обеспечивающий кислород, поступает в виде тяги.

Размер тяги должен быть соотнесен с мощностью, которую может вытягивать дымоход.

Два основных фактора, влияющих на величину тяги:

1. Теплота газов в дымоходе

2.Высота дымохода

Причина того, что более высокий дымоход создает лучшую тягу, на самом деле довольно проста: чем выше в атмосфере достигает дымоход, тем больше перепад давления.

Больше, чем просто создание черновика

Эксперты-каменщики скажут вам, что намного легче уменьшить слишком сильную тягу, чем улучшить тягу в неадекватном дымоходе.

С учетом сказанного, если большая тяга лучше, почему бы дымоходы просто не построить на высоте 20 футов?

Причина в том, что сквозняк может протекать только через объем, с которым может справиться дымоход, а больше — это чрезмерно.

По правде говоря, когда тяга слишком велика для выхода дымохода, дым и газ потенциально могут с ревом попасть обратно в дом, что крайне небезопасно.

Общее практическое правило состоит в том, что пол, где находится источник огня (камин, дровяная печь), до верха дымохода не должен быть меньше 15 футов, а расстояние от поверхности крыши до верха дымохода должно быть таким, чтобы 3 фута.

Устранение проблем длины дымохода и тяги

Когда дом постоянно наполняется дымом или пожар медленно разгорается, легко подумать, что высота дымохода недостаточна.

Одно решение, к которому люди могут сразу же прибегнуть, — это приобрести удлинители дымохода, которые увеличивают общую высоту на .

Хотя это определенно может решить проблему, все же лучше подтвердить, что проблемы с тягой не вызваны закупоркой дымохода, необработанной древесиной или разгерметизированным домом.

В конечном счете, лучше всего, чтобы проблема была рассмотрена квалифицированным специалистом по камню, прежде чем пытаться исправить «методом проб и ошибок».

Как увеличить тягу в дымоходе

Проработав так долго, как дымоход, я понял, насколько широко распространена проблема плохой тяги по всей стране.Плохая тяга в дымоходе может быть очень неприятной, особенно если вы разжигаете огонь в камине и в гостиную попадает дым. Есть много шагов, которые вы можете предпринять, чтобы решить такую ​​проблему, но главное — понять причину проблемы с тягой в дымоходе.

Корень проблемы с тягой в дымоходе может быть одной из многих. Для начала вы можете разжечь слишком горячий огонь и ожидать, что он выйдет в слишком холодный дымоход. Если это так, то решить проблему может быть довольно просто.Перед тем, как разжечь огонь, сожгите газету, удерживая ее в дымоходе, чтобы дымоход прогрелся. Конечно, делайте это осторожно и надевайте защитные очки и перчатки.

Еще одна распространенная проблема — высота дымохода. Если дымоход недостаточно высок, чтобы создать хорошую тягу, могут возникнуть проблемы. Дымоход должен иметь определенную высоту, пропорциональную размеру топки, чтобы обеспечить оптимальную вытяжку. Ширина, умноженная на высоту топки, не может превышать десятикратное отверстие дымохода.Эти размеры должны быть в два-три раза больше глубины камина, а ширина задней части топки и глубина топки должны быть равны. Если ваши размеры не соответствуют этим рекомендуемым размерам, вы можете рассмотреть возможность покупки Smoke Guard , металлической полосы, которую вы прикрепляете к передней части топки, чтобы изменить ее размеры. Способ проверить, решит ли дымогар вашу проблему, — приклеить алюминиевую фольгу к верхней части, чтобы сделать топку меньше.

Если вы или профессионал определите, что высота дымохода недостаточна для создания надлежащей тяги, и изменение размера топки с помощью дымозащитного устройства не поможет, вам, возможно, придется вложить несколько рядов кирпича в дымоход.Это дорогое мероприятие по сравнению с другими вариантами. Существующий венец дымохода должен быть удален, добавлены ряды кирпича и заменен венец. Если вы твердо намерены решить проблему с черновиком, возможно, вам придется прибегнуть к этому решению.

Консультации со специалистом перед тем, как делать какой-либо дорогостоящий ремонт вашего камина, убережет вас от траты денег, а также гарантирует, что любой шаг, который вы выберете для решения проблемы сквозняков, будет наиболее подходящим для вашей ситуации.Помните, что высокие деревья в непосредственной близости от дымохода или другие высокие конструкции в верхней части дымохода могут влиять на тягу. Примите во внимание все факторы, прежде чем принимать какие-либо решения, и соблюдайте все строительные и пожарные нормы и правила в вашем районе.

Этот дымозащитный кожух может помочь изменить размер топки неправильного размера и решить проблему с сквозняком. Клэй Лэмб — подрядчик по трубочисту в Цинциннати и исполнительный продюсер канала YouTube, подкаста и блога Ask the Chimney Sweep. Он также является отмеченным наградами педагогом и оратором в области производства дымоходов и каминов.

AsktheChimneySweep.com… .обучающие видео
AmChimney.com… .American Chimney Cincinnati, OH

Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли зарабатывать деньги, перейдя по ссылке на Amazon. com и дочерние сайты.

Последние сообщения Clay Lamb (посмотреть все)

Как улучшить тягу на дымоходе дровяной печи | Home Guides

Дровяной дымоход работает так же, как дымоход камина, но обычно он более эффективен, потому что дровяная печь закрыта для комнаты.Когда горит огонь, теплота сгорания создает тягу, которая направляет все отходящие газы вверх через дымоход и втягивает замещающий воздух через заслонки в дверце печи.

Сжигайте правильную древесину

Тип древесины, которую вы сжигаете в дровяной печи, влияет на ее эффективность и количество выделяемого тепла. Древесина должна быть выдержана, а это значит, что она не свежесрезанная и должна быть сухой. Влажная древесина имеет свойство тлеть; он не нагревается настолько, чтобы создать восходящий поток, и он заполняет дымоход дымом, который собирается на стенках дымохода в виде креозота, ограничивая поток воздуха и усугубляя проблему.Хотя хорошо разводить огонь из быстро горящих хвойных пород, лучше кормить его твердыми породами, такими как дуб, гикори или клен, которые имеют более высокую теплотворную способность, после того, как огонь разгорится.

Регулировка заслонок

Вы можете регулировать воздушный поток двумя способами: отрегулировать заслонку в дымоходе и отрегулировать заслонку в двери. Заслонка дымохода предотвращает обратный поток воздуха, когда печь не используется, и должна быть полностью открыта при возникновении пожара; люди иногда забывают его открыть.Когда вы разводите огонь, лучше всего полностью открыть дверные заслонки. Однако, как только огонь станет горячим, немного закройте их, чтобы огонь не разгорелся и не повредил дымоход.

Регулировка воздушного потока

Открытие окна в комнате, в которой находится печь, может улучшить сквозняк по двум причинам. Первая причина касается печи, расположенной на нижнем этаже дома. Разница в давлении воздуха между местом расположения печи и верхом дымохода может быть такой, что воздух течет вниз по дымоходу, сводя на нет ваши усилия по разжиганию огня.Открытие окна уравновешивает давление. Вторая причина открыть окно — сделать больше воздуха доступным для огня. Это особенно необходимо, если у вас есть вентилятор центрального отопления, всасывающий воздух из комнаты.

Поддержание дымохода

Накопление креозота в дымоходе дровяной печи неизбежно, и это не только ограничивает поток воздуха, но и создает опасность возгорания. Вы можете уменьшить это накопление, сжигая полено для чистки креозота дважды за сезон, но вы также должны подниматься на крышу с щеткой для чистки дымохода не реже одного раза в год.Обязательно снимите искрогаситель и очистите его от креозота скребком для краски. Если вам трудно развести огонь в ветреный день, дымоход может быть слишком коротким по сравнению с крышей, что позволяет воздуху создавать вокруг него систему высокого давления. Добавление одного или двух футов к дымоходу должно решить проблему.

Ссылки

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. Как ландшафтный строитель, он помог основать две садовые компании.

Как исправить проблемы с тягой в дымоходе — Сделай сам

У вашей дровяной печи икота? Ваш дом постоянно пахнет дымом? У вас чертовски много времени, чтобы развести пожар? Если у вас есть одна (или все) из этих проблем, не вините обогреватель. Ваш дымоход — наиболее вероятная причина.

На самом деле существует два различных (хотя и связанных) фактора, влияющих на работу дымохода: тяга и мощность.Осадка — это сила потока, а емкость — это способность справляться с потоком. В большинстве случаев большая тяга будет равняться большему потоку, но возможно, что у вас может быть большая тяга, но недостаточная мощность, если диаметр дымохода очень мал. Важно помнить, что вы ничего не добьетесь, если решите неправильную задачу.

Цель этой статьи — помочь вам диагностировать и решить проблемы с дымоходом, связанные с воздухонепроницаемыми дровяными обогревателями, не беспокоясь о физике дымоходов.(Открытые бытовые приборы, такие как печи Франклина и камины, — это разные вещи. ) Просто выберите симптомы, от которых вы страдаете, в следующем списке, переходите к пронумерованным проблемам, включенным в ваш симптом, а затем переходите к указанному буквенному решениюa. с каждой проблемой.

Возгорание не возникает, и дым просачивается в комнату при запуске. Некоторые дымоходы работают нормально только после первых 30-60 минут горения. См. Проблемы № 2, 5, 6 и 7.

В ветреную погоду плита сильно затягивается. Если это единственный раз, когда у вас возникают проблемы с тягой в дымоходе, см. Проблему № 8.

Дым в какой-то степени выходит при любых условиях. Если наблюдается периодическое (или даже постоянное) рассыпание дыма практически при любых условиях горения, см. Проблемы с 1 по 7.

Дым выходит через большие заслонки. Если при открытии заслонки для большей теплоотдачи в комнату проникает дым, см. Проблемы с 1 по 6.

Слишком низкая тепловая мощность. Если, несмотря на широко открытую заслонку, дровокол не сильно нагревается, см. Проблемы № 1, 2, 4, 5 и 6.

Запах дыма стойкий, даже когда печь не используется. Если в вашем доме постоянно пахнет дымом, даже если вы не разводили огонь, см. Задачи № 6 и 8.

Выявление проблем с дымоходом

1. Дымоход слишком мал: Если у вас нет очень большого дровяного обогревателя, маловероятно, что ваш дымоход будет иметь недостаточную мощность.Как правило, размер дымохода можно точно определить в соответствии с рекомендациями производителя дровяной печи. Если у вас нет этой информации, убедитесь, что, как показывает опыт, дымоход примерно того же диаметра (или имеет примерно такую ​​же площадь поперечного сечения), что и выходное отверстие дымохода на приборе. См. Решения A, B и E для незначительных улучшений или решение H для реального исправления.

2. Дымоход слишком большой: Дымоходы должны иметь площадь поперечного сечения не более чем в два раза больше, чем выходное отверстие дымохода на приборе. Таким образом, печь с воротником диаметром 6 дюймов не должна иметь дымохода диаметром более 8 дюймов. Избыточная площадь дымохода приводит к охлаждению дымовых газов и уменьшению тяги, особенно в неизолированных наружных каменных дымоходах. См. Решения F и H.

3. Дымоход слишком короткий: Тяга пропорциональна квадратному корню из высоты дымохода при условии, что другие факторы не влияют. Таким образом, удвоение высоты дымохода увеличивает тягу на 41 процент. На практике высота дымовой трубы более важна для ограничения воздействия ветров, создаваемых зданием и близлежащими препятствиями, чем для создания эффекта тяги за счет дымохода.Рекомендации Национальной ассоциации противопожарной защиты (NFPA) по высоте дымохода следует считать минимальными. См. Решение E.

4. Дымоход заблокирован: Основными причинами засорения дымохода являются креозот (в самом дымоходе или в искровом экране колпака), выпавшие заслонки, птичьи гнезда и упавшие части дымовых труб из каменной кладки. См. Решения A, F и H.

5. Утечки в дымоходе: Любая негерметичность в нижней половине дымохода снижает общую тягу.На практике соединения в соединителях дымовых труб не являются основными источниками потери тяги. Ищите другие твердотопливные устройства, подключенные к тому же дымоходу, открытые дверцы для чистки, отсоединенные разъемы для других печей или серьезные повреждения. См. Решения B, F и H.

6. Помещение препятствует адекватному потоку воздуха вверх по дымоходу: Если ваш дом очень маленький и хорошо герметизирован, он может быть слишком тесным, чтобы обеспечить достаточный поток воздуха для горения. (Большинству герметичных печей требуется от 10 до 50 кубических футов в минуту.) Однако чаще отсутствие адекватного воздушного потока вызвано либо другими приборами (или вентиляторами), выпускающими воздух из здания, либо эффектом трубы. Если в вашем доме больше отверстий для утечки воздуха в верхней части, чем в нижней (обычно это не так, но более вероятно в многоэтажных домах), и если дымоход имеет предельную тягу из-за чрезмерного охлаждения (см. 7), естественный поток в дымоходе может быть направлен вниз. См. Решения C и D.

7.Слишком низкая температура дымовых газов: До определенных пределов (которые вы вряд ли можете превышать) тяга в дымоходе увеличивается по мере увеличения разницы температур между газами в дымоходе и наружным воздухом. Тем не менее, почти половина мощности дымохода доступна только при разнице температур всего 35 градусов по Фаренгейту, поэтому вы вряд ли столкнетесь с проблемами, если у вас нет наружного дымохода (который теряет много тепла и охлаждает газы) и работает при низкие тепловыделения.Новая порода высокоэффективных дровяных горелок, скорее всего, будет страдать от этой проблемы, потому что она извлекает очень много тепла из газов, прежде чем они попадут в дымоход. См. Решения F и H.

8. Схема ветрового режима обратный поток в дымоходе: В большинстве случаев ветер увеличивает тягу в дымоходе. Если, однако, часть линии крыши с подветренной стороны, другое здание или дерево направляет ветер вниз в сторону дымохода, это может вызвать обратный поток воздуха. Другая возможность заключается в том, что ветер, поднимающийся на восходящей линии крыши, может быть отклонен в дымовую трубу крышкой дымохода.См. Решения E и G.

Решение проблем с тягой в дымоходе

A. Прочистите дымоход: Сильное скопление креозота в дымоходе может заблокировать дымоход или значительно ограничить его эффективный размер. Даже незначительные скопления увеличивают трение в дымоходе и уменьшают его пропускную способность. Планируйте осматривать дымоход раз в месяц и чистить его по мере необходимости.

B. Герметизируйте негерметичность дымохода: Убедитесь, что к дымоходу печи не подключены другие приборы; загерметизировать все остальные разъемы к дымоходу; закройте все двери для чистки и фурнитуру.Вероятно, нет необходимости идти на крайние меры, герметизируя стыки дымовых труб печным цементом, хотя это может дать незначительное улучшение.

C. Откройте окно: Если вы подозреваете, что по той или иной причине ваш дом ограничивает или препятствует прохождению потока вверх по дымоходу, откройте окно возле обогревателя и посмотрите, исчезнет ли проблема. В таком случае рассмотрите возможность установки системы подачи наружного воздуха в качестве более постоянного средства защиты (см. Решение D).

D. Установите наружную систему подачи воздуха для горения: Предпочтительно подсоединять воздухозаборник дровяной печи напрямую к внешней стороне, а не просто проделывать отверстие в стене рядом с прибором.На практике, однако, это может быть трудно сделать, если вы не используете обогреватель, предназначенный для мобильного дома (который будет оборудован патрубками для наружного воздуха). Помните, что подключение наружного воздуха вряд ли окажет какое-либо положительное влияние на эффективность: даже если воздух в помещении не используется, печь должна нагревать воздух для горения; Более того, прохладный воздух снизит температуру корпуса печи, уменьшив излучение. Прежде чем предпринять какие-либо радикальные меры, попробуйте раствор C.

E.Удлинить дымоход: Добавить еще одну секцию к изолированному металлическому дымоходу несложно, и это несложно добавить к дымоходам из каменной кладки (дымоходные плитки бывают длиной 3 фута). Убедитесь, что ваш дымоход хотя бы соответствует требованиям NFPA, хотя превышение этих размеров может в некоторой степени улучшить тягу.

F. Заменить облицовку дымохода: Дымоходы из блоков или кирпича, которые слишком велики, не имеют облицовки, расположены снаружи дома или изношены, можно избежать, поместив облицовку внутри существующей кладки.Два основных метода были ранее описаны в MOTHER EARTH NEWS: изоляционная вставка из нержавеющей стали и формованная кладка (изоляционный огнеупорный слой). Металлы, отличные от высококачественной нержавеющей стали, испортятся в течение нескольких лет внутри дымохода; Кроме того, любая металлическая облицовка должна иметь форму спирали или устанавливаться так, чтобы она могла расширяться и сжиматься при изменении температуры. Если дымоход с металлической облицовкой очень хорошо загерметизирован, заполнение пустоты между облицовкой и кладкой вермикулитом может не оказаться абсолютно необходимым.Любая качественная работа по замене футеровки будет дорогостоящей (не менее 20 долларов за фут установлен), но это все же дешевле, чем строительство или установка нового дымохода.

G. Установите (или замените) колпачок дымохода: Если у вас проблемы с обратным затяжкой в ​​ветреную погоду, установите колпак дымохода или попробуйте другой. Конусообразные колпачки могут способствовать нисходящему потоку, если дымоход находится с наветренной стороны дома. Мы не рекомендуем заглушки дымоходов, которые вращаются в зависимости от направления ветра: если они не застревают в креозоте, они распыляют креозот по всей крыше при повороте.

H. Установите новый дымоход: Если существующий дымоход разваливается или слишком мал внутри, и если его невозможно успешно заменить, у нас плохие новости: строительство нового дымохода из каменной кладки или установка изолированного металлического дымохода. дорогой; тщательно проанализируйте затраты по сравнению с экономией на сжигании дров.

Дымящие камины — Проблемы тяги в дымоходе

Как на самом деле работает ваш дымоход
Дэйв Лэмб — dave@mychimneys. com
Чтобы решить проблему, полезно узнать немного о том, как она возникла в первую очередь.Существует множество запутанных технических объяснений того, как работают дымоходы и как простая проблема с тягой может привести к очень неприятным проблемам. Проще говоря, черчение — это то, насколько хорошо ваш камин вытесняет продукты огня во внешнюю атмосферу. Проблемы с вытяжкой приведут к тому, что дым и продукты горения будут скапливаться в вашем доме и загрязнять воздух, а камины с правильной тягой будут выпускать все газы и загрязнять дымоход и снаружи, где он должен.Есть много факторов, которые могут повлиять на черновик, и изучение того, что влияет на черновик, поможет вам устранить эти проблемы.

Открытие заслонки должно позволить дыму попасть в дымоход. Если заслонка не работает должным образом, возникнут проблемы с вытяжкой.

Дымоход работает, чтобы рассеять газы и дым от огня, следуя концепции повышения тепла. Когда горячий воздух и дымовые газы поднимаются, они покидают камин и попадают в дымоход, который представляет собой трубу, по которой дым и газы выводятся наружу. Концепция повышения температуры известна как стековый эффект. Но поскольку горячий воздух уходит и, таким образом, создает отрицательное давление воздуха, другой более холодный воздух должен занять место этого недостающего воздуха, чтобы горячий воздух уходил должным образом. Проблема возникает, когда холодный воздух не может занять место горячего, поэтому воздух, наполненный дымом, не может уйти, как планировалось, и может вернуться в комнату. Таким образом создается обратная тяга, которая представляет собой обращение воздуха, который должен выходить через дымоход и вместо этого поступать в дом.

Коэффициенты вытяжки

На то, возникнут ли у вас проблемы с тягой в камине, влияет множество факторов. От засоренного дымохода до неправильного размера топки и конструктивных особенностей — существует множество компонентов дымохода, которые могут вызвать проблемы.

Иногда встречаются самые необычные засоры в дымоходах.

Дымоходы могут быть заблокированы или забиты в результате проблем или простых ошибок домовладельца. Проблема может быть столь же простой, как засорение или закрытие заслонки, или кто-то намеренно заблокировал дымоход и забыл об этом.Другими менее очевидными причинами могут быть грязный колпак дымохода, который не подходит должным образом или был установлен неправильно, структурные повреждения, другой ремонт, который не был завершен правильно, или нежелательные животные и насекомые, которые строят назойливые гнезда.

Другой распространенный способ блокирования или частичного перекрытия прохода дымохода — накопление чрезмерного количества креозота, скопления сажи, которое может вызвать возгорание или засорение дымохода. Креозот опасен сам по себе, но он также может вызывать скопление продуктов сгорания и усугублять существующие проблемы.Накопление креозота на искрогасителе — еще один способ засорения дымохода. Этой сажи на металлическом экране может накапливаться достаточно, чтобы полностью закрыть небольшие отверстия. Дымоход с забитым проходом или заглушкой дымохода работает как шланг с закрытым патрубком на нем — вредные газы не могут выйти, и у них нет другого выбора, кроме как вернуться в дом.

Эти милые маленькие твари могут создавать хаос, блокируя гнездовья.

Другая потенциальная причина того, что тяга дымохода не работает эффективно, может быть связана с размером или расположением топки.Топка должна иметь правильный размер, чтобы соответствовать дымоходу (проходу в стенках дымохода, через который проходит дым), чтобы наиболее эффективно вытягивать все нежелательные газы и дым в атмосферу. Существует правило, что дымоход должен иметь соотношение как минимум 1:10 с топкой, чтобы система работала правильно. Следовательно, на каждые 10 квадратных дюймов топки должно быть по крайней мере один квадратный дюйм отверстия в дымоходе. Топка также должна храниться в правильном месте, чтобы дым выходил должным образом.Огонь должен находиться на расстоянии не более одного дюйма от задней стенки топки. Простое разжигание огня ближе к задней стене в колосниковой решетке может мгновенно решить эту проблему. Огонь также всегда нужно разводить в решетке, чтобы обеспечить ему достаточное количество кислорода, без нее он будет дымить и не станет достаточно горячим для надлежащей вентиляции.

Камин неправильной конструкции также может повлиять на тягу дымохода. Каминные коды установлены, чтобы гарантировать, что каждая часть вашего дома установлена ​​правильно.Если эти коды не соблюдаются правильно, могут возникнуть проблемы. Некоторые из этих проблем могут включать, как обсуждалось ранее, неправильное соотношение топки и дымохода. В том же духе топка могла быть изготовлена ​​неправильно. Если топка слишком мала, обычно менее 20 дюймов, дым и дымовые газы могут проникать в комнату без возможности выхода через соответствующий дымоход. Углы дымохода также могут вызвать проблемы, потому что тепло может не создавать достаточной силы для выхода через невертикальный дымоход.

Проблема может быть вовсе не в вашем камине. На самом деле, проблема может быть откуда-то еще в вашем доме. Горячий воздух поднимается вверх, поэтому воздух из вашего камина обычно без проблем выходит через дымоход, а затем воздух в камине заменяется более холодным воздухом из комнаты, но если есть два прибора, вытягивающие воздух из комнаты, один может получить назад вверх. Например, виновником может быть другое вентиляционное отверстие. Если вентиляционное отверстие, такое как центральный пылесос, сушилка для одежды или печь с принудительной подачей воздуха, находится в той же комнате, что и камин, и они оба работают одновременно, это может вызвать проблемы, поскольку они оба всасывают воздух из комнаты.В этом случае камин может вместо этого выдавать нежелательный дым в комнату, вместо того, чтобы выводить эти газы наружу. Сильный ветер также может вызвать аналогичные проблемы, когда дым может вытолкнуться обратно в дымоход в комнату. В новом доме с плотно закрытыми стенами также могут возникнуть проблемы с заменой воздуха, выходящего через верхнюю часть дымохода. Воздух, который выходит через верх дымохода вместе с газами и дымом, должен быть чем-то заменен, и если дом слишком тесный и новый воздух не может поступать внутрь, тогда воздух, дым и газы будут загрязнять комнату.Если это единственная проблема, ее обычно можно решить, оставив окно открытым во время использования камина.

Если вы используете зеленую или влажную древесину, то огонь может не гореть достаточно горячим, чтобы горячий воздух поднялся и сменился более холодным. В этом случае дым и газы не смогут выйти из помещения. Газовая зажигалка может помочь решить эту проблему.

Если у вас возникла одна из этих проблем, но вы все еще не знаете, что с ней делать, следуйте этим простым правилам.

1.В первую очередь необходимо нанять сертифицированного инспектора дымоходов, чтобы он осмотрел вашу систему и убедился, что все находится в надлежащем рабочем состоянии. Проблемы с сквозняком могут вызвать серьезные проблемы со здоровьем и безопасностью, поэтому лучше не рисковать и провести осмотр дома, чтобы вы и ваша семья были спокойны. Ваш инспектор по дымоходу порекомендует любые корректирующие действия, которые могут потребоваться.

2. Всегда держите заслонку открытой во время использования камина.

3. Убедитесь, что вы используете защитный металлический экран, чтобы защитить очаг от искр или тлеющих углей, когда камин используется.

4. Если в той же комнате, что и камин, есть вентиляционное отверстие, убедитесь, что агрегат не используется, прежде чем разводить огонь.

5. Если дом новый, воздухонепроницаемый, откройте окно, чтобы предотвратить проблемы с сквозняками, когда используется огонь.

6. Отодвиньте металлическую решетку до упора в камин.

7. Чтобы получить большую тягу, вы можете увеличить высоту дымохода (это имеет предел, так как силы трения могут препятствовать увеличению высоты, которую вы можете добавить)

Теперь вы готовы наслаждаться безопасным и успокаивающим огнем, не беспокоясь о том, что ваш дом наполнится дымом или вредными газами.Потрескивание огня должно быть приятным и расслабляющим временем, и принятие этих профилактических мер, а также понимание возможностей того, откуда исходит проблема с сквозняком, помогут убедиться, что вы знаете, что делать, если проблема возникнет, и она будет устранена. заботятся, не нанося вреда вашей семье или дому.

Если ваш камин не оформлен должным образом, позвоните нам по телефону 860-233-5770 и назначьте осмотр дымохода, чтобы определить характер вашей проблемы.
