Опубликовано как правильно подобрать размеры и установить своими руками
В процессе проведения электромонтажных работ возникает необходимость установки модульных устройств в электрощитки или ящики электроцепей. Крепление УЗО, автоматических выключателей и иной аппаратуры производится не на винт, а посредством использования современной ДИН рейки.
Краткое содержимое статьи:
Назначение
Din рейка представляет собой приспособление для надежного и прочного крепления модулей электрооборудования. Если ранее процесс крепления требовал трудоемких манипуляций по сверлению отверстий, созданию резьбы, необходимо было оперировать гайками, болтами и иными компонентами крепления, то сейчас фиксация проводится на специальную металлическую пластину.
Она может быть перфорированной или сплошной. Наличие насечек облегчает разделение, как это видно на фото din рейки.
Типы реек
Являясь универсальным приспособлением, din рельсы существенно упростили электромонтажные работы.
Однако на практике могут использоваться разновидности, которые различаются по многим параметрам, прежде всего, по форме. Существуют такие типы din реек:
Ω-образная. Это наиболее часто используемая электриками модификация, у которой края при рассмотрении в профиль имеют выгнутость наружу. Ее используют при монтаже распределительного щита, автоматики, счетчиков. Конструкция достаточно простая, а по соответствию ГОСТу имеется маркировка ТН.
Причем предполагается наличие таких вариантов — ТН 15, ТН 35, ТН 75. Для домашних электроцепей применяется тип ТН 35 – высота 7,5 мм при ширине 35 мм. Задействуется при монтаже в напольных и подвесных щитках.
Тип «С». Края электромонтажного приспособления выгнуты внутрь. Поэтому на такую планку удобно крепить аппаратные зажимы и колодки клемм. Имеет маркировку с20, С30, С40, С50.
Тип «G» имеет внутреннюю вогнутость краев, однако высота торцов будет разной. Редко встречается в продаже, планка ориентирована на импортное оборудование, которое отличается таким же типом крепежа.
Используемый материал
В процессе выбора приспособления целесообразно учитывать конкретную электромонтажную задачу и особенности модулей, которые будут крепиться. В частности, требуется, правильный подбор шины на din рейку. Немаловажное значение имеет и материал, из которого изготавливается пластина.
По назначению и планируемой нагрузке рейки могут быть стальными и алюминиевыми. Стальные модели отличаются высокой прочностью и способны принять достаточно высокую нагрузку, имея минимальную толщину 1 мм.
Изделия из алюминия нагружают при толщине 1,5 мм, когда используют для крепления частотных преобразователей, приборов плавного пуска, силовой трехфазной автоматики.
Выбор нагрузочной характеристики
Данный параметр имеет важное значение, его следует обязательно планировать при монтаже. Алюминиевые аналоги имеет такие особенности:
- При толщине 1 мм возможен монтаж модулей автоматики защиты, УЗО, блоков питания.
В процессе работ рейки разрезаются на отдельные блоки. - С толщиной 1,1 мм — ориентированы на монтаж отдельных модулей по рядам.
- Рейки 1,4 мм выдерживают модули независимо от их массы.
- Аналоги из стали 1 мм и алюминия 1,5 мм устойчивы к разной по величине нагрузке и могут использоваться в любых условиях.
В процессе работ рейки разрезаются на отдельные блоки.Размерные характеристики
От правильного подбора корпуса на din рейку зависит надежность и безопасность использования электрооборудования. Рельсы могут быть разными по цветовым параметрам и длине. Стандартный размер 2 м в длину, однако для упрощения пользования продаются приспособления, разрезанные на пластины длиной 200 мм.
Выпускаются литые рейки и с отверстиями. При наличии отверстий упрощается процесс монтажа, поскольку необходимо только прикрепить планку посредством этих прорезей. Оптимальное расстояние между отдельными отверстиями составляет 10-20 мм.
Сплошные din рейки отличаются повышенной надежностью.
Их сгибание под высокими нагрузками исключено, на них допускается крепление нескольких автоматов.Особенности выбора
При подборе необходимого приспособления учитывают такие нюансы:
- Особой популярностью пользуются рейки в 1 мм из стали при длине 1 м. Это универсальный вариант, который дешевле алюминиевого аналога.
- Пластины режутся под размер щитов. Выбор производится по размерным характеристикам ящика, куда будет производиться монтаж. Для новых креплений размер планки должен предусматривать запас.
- Когда ставятся модули для din рейки, обычно берется пластина ан 10-15 мм плюс запас.
- Если покупается собранные щиты, то в них уже установленные рейки нужного размера.

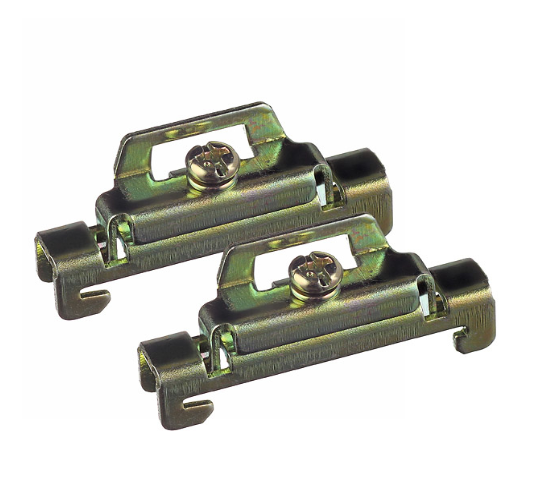

Крепление рейки производится по краям. Следует избегать провисания, размеры должны четко соответствовать месту установки. При необходимости целесообразно применять специальные держатели.

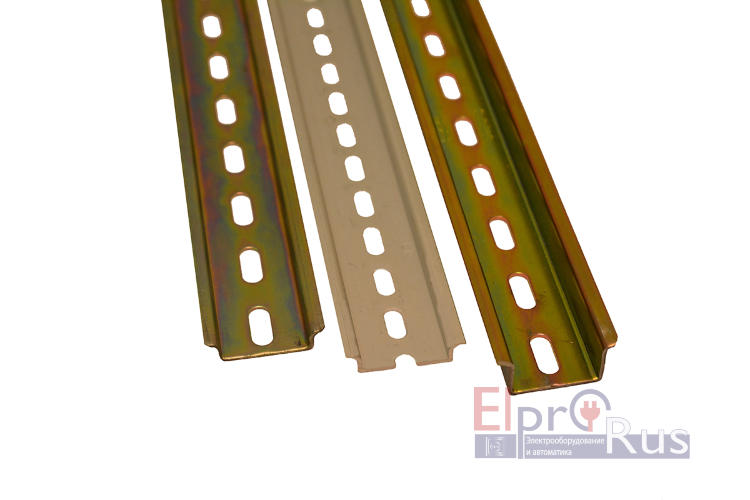

Фото DIN-рейки
youtube.com/embed/4xAWAADT33k?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Вам понравилась статья? Поделитесь 😉
DIN рейка в электрике, история ее появления и ее разновидности
Электрика
Автор Сергей Юшков На чтение 2 мин Просмотров 24 Обновлено
Сегодня, благодаря научно-техническому влиянию, многие ранее трудновыполнимые задачи решаются быстро и качественно. Так, к примеру, работы в области электромонтажа не могут быть выполнены без такого обязательного элемента как DIN рейка. Давайте попробуем разобраться, что же представляет собой этот незаменимый элемент? Какой внешний вид он имеет и где его можно устанавливать?
Содержание
- DIN-рейка и история ее разработки
- Преимущества использования DIN-рейки
- Видео: ДИН рейка своими руками
DIN-рейка и история ее разработки
DIN-рейка обязана своим появлением мастерам из Германии.
Иностранная аббревиатура из трёх букв в переводе на русский означает следующее: Немецкий Институт по стандартизации.
Данное изобретение немецких ученых с годами приобрело востребованность среди широкого круга пользователей. Объясняется это тем, что рейка обладает высоким качеством и удобством в эксплуатации.
О важности её разработки говорят следующие факты:
- DIN-рейка принята на вооружение в Международной электротехнической комиссии;
- данная деталь имеет Европейский стандарт качества.
В нашей стране, в качестве национального стандарта, она была принята в 2004 году.
Читайте также Электрический щит и его разновидности
Преимущества использования DIN-рейки
Благодаря внедрению DIN-рейки, полностью изменилось электромонтажное оборудование в щитовой станции. И если раньше все было достаточно легко из-за того, что квартирный щиток обходился одним счетчиком и максимум двумя пробками, то подобный минимализм в современных условиях примитивен и опасен.
Если вы собираетесь проложить электропроводку в своей квартире, обязательно прочитайте вот эту статью!
Процедура электромонтажа требует квалифицированного и продуманного подхода к любым конструкциям:
- проведение автоматизации нежилых помещений – офисы, бизнес-центры;
- электромонтаж домашнего блока питания.
Следует отметить также то, что автоматизация оборудования по старинке отнимает много сил, времени и энергии мастеров. Но каждая деталь современной автоматики адаптирована только под DIN-рейку, и поэтому быстро устанавливается лишь одним щелчком. Установка одного подобного модуля занимает не более нескольких секунд.
Помните, что в случае необходимости самостоятельной установки DIN-рейки, вам следует провести следующие операции:
- Найти в профиле рейки специальное углубление.
- Закрепить в ней деталь при помощи самореза.
Обязательно соблюдайте принятую технику безопасности. Если же вы не уверенны в своих силах – доверьте это дело квалифицированным специалистам и будьте уверены в том, что все работы будут выполнены качественно, с соблюдением всех норм безопасности.
