Din рейка размеры: DIN-рейка (монтажная рейка)

DIN-рейка (монтажная рейка)

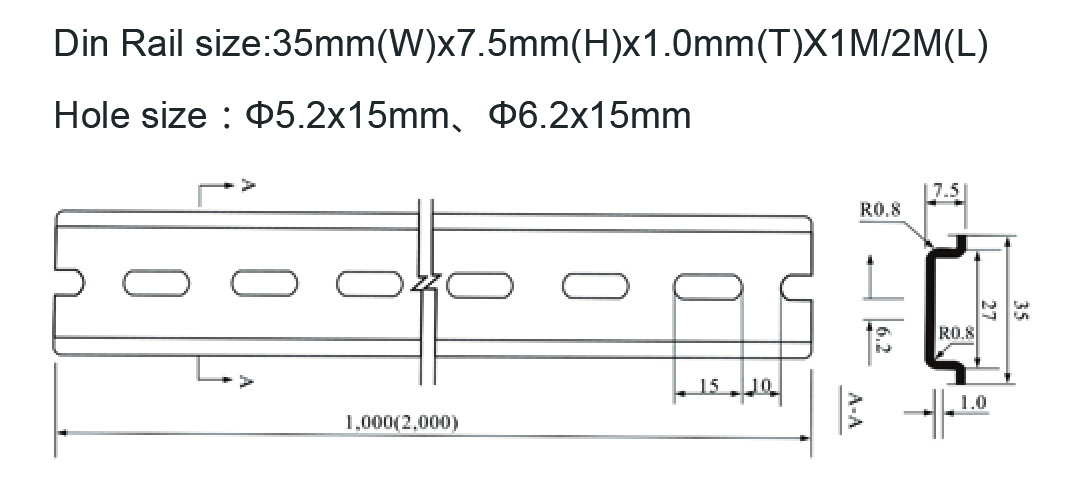

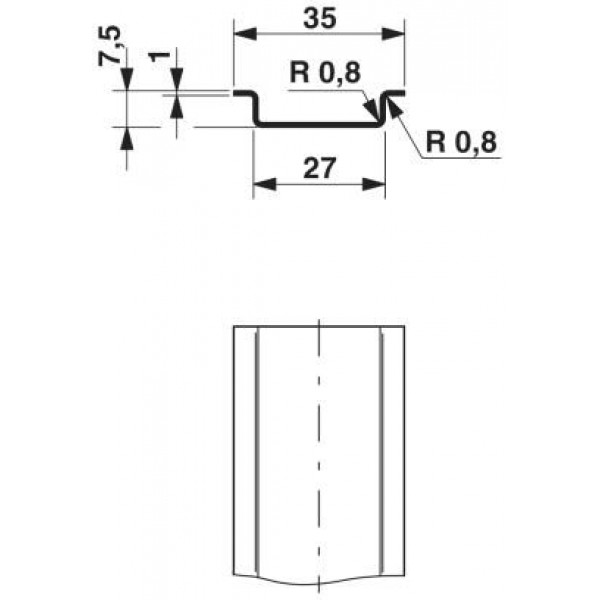

Монтажный рельс, или DIN-рейка (ДИН-рейка) шириной 35 мм для монтажа промышленного оборудования.

— Материал: сталь или алюминий;
— Длина:
— Аллюминий: 1 метр;
— Сталь: 1 или 2 метра;
— Толщина: от 1,0 мм до 1,5 мм.

Благодаря наличию широкого ассортимента DIN-рейки (ДИН-рейки) на складе Техком-Автоматики, вы сможете подобрать лучший вариант решения именно вашей задачи, учитывая тип и вес монтируемого оборудования.

В каталогах различных производителей DIN-рейка (ДИН-рейка) может иметь название: DIN-рейка, монтажная рейка, DIN рельс, монтажная шина, ДИН-рейка, монтажный рельс.

Дополнительные принадлежности для установки DIN-рейки (ДИН-рейки):

Традиционный способ установки. Подключение проводов к клеммам затруднено и отнимает много времени.	Монтаж клемм на DIN-рейку (ДИН-рейку), установленную на держатели TSTW. Доступ к контактам клеммника свободен, подключать провода УДОБНО.

Какие бывают DIN-рейки? — Сам электрик

Сразу же начнем разговор с того, что такое DIN-рейка и почему она так называется. Это приспособление было разработано Институтом Стандартизации Германии (Deutsches Institut fur Normung), благодаря чему и получило краткую аббревиатуру DIN. Также электрики могут называть эту рейку дин-рельсой, т.к она имеет похожую форму. Далее мы рассмотрим основные типы и размеры DIN-реек, применяемых в электромонтажных работах.

На сегодняшний день дин рейки различают по таким техническим характеристикам, как размер, форма, материал изготовления и конструктивные особенности. Первое с чего следует начать – типы профилей, которые могут быть:

1. Ω-образный. Самая популярная форма, применяемая в распределительных щитах под автоматы, прибор учета электроэнергии и т.д. Выглядит она так, как на картинке:
2. C-образный. Концы загнуты внутрь, благодаря чему на такую DIN-рейку можно установить аппаратные зажимы либо клеммные колодки.
3. G-образный. Применяется крайне редко, по назначению соответствует рейке в форме С.

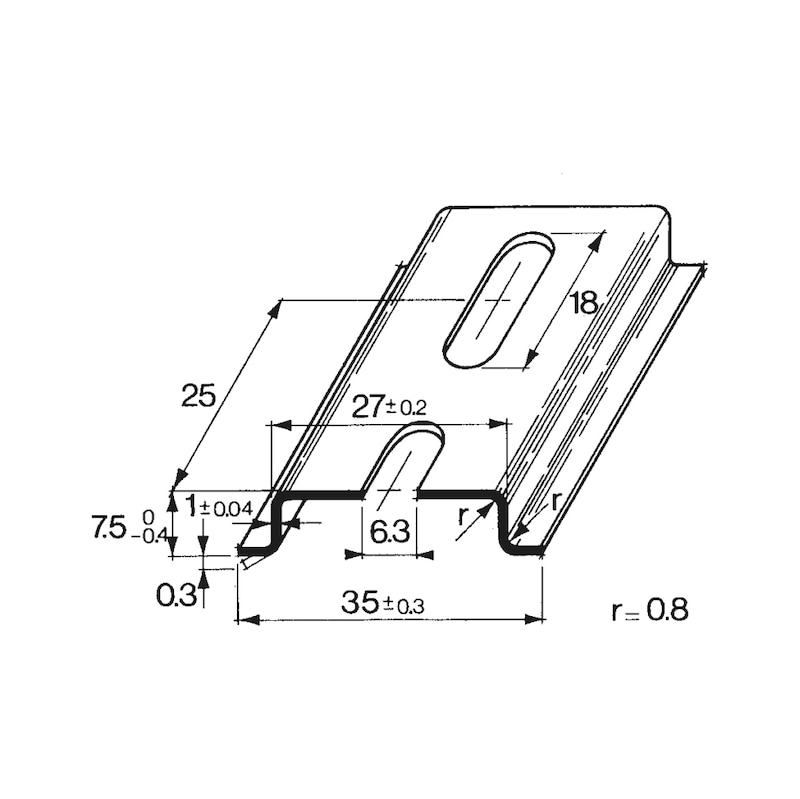

Что касается размеров, согласно стандарту ГОСТ Р МЭК 60715-2003 ширина и высота изделия может быть следующей:

Обращаем ваше внимание на то, что дин-рейка в виде омега, которую также называют ТН-35 (общепринятое обозначение), может иметь три размера, а именно:

Длина бывает различной, в зависимости от производителя. Чаще всего выпускают планки длиной от 7,5 см до 2 метров, чего вполне достаточно для щитков от 4 до 96 модулей.

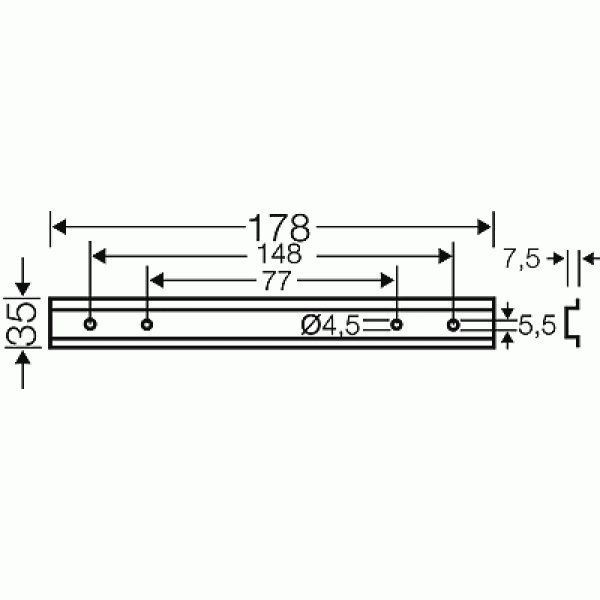

Также следует отметить, что планки бывают перфорированными (с отверстиями) и литыми. Преимущество первых заключается в более простой установке, т.к. достаточно просто прикрутить стальную рейку через готовые отверстия. Шаг перфорации обычно составляет 10-15 мм, чего вполне достаточно для удобного монтажа. Литые (неперфорированные) DIN-рейки более надежные, т.к. не прогибаются, если на них закрепить много автоматов в шкафу. Кстати, модульные автоматы крепятся на дин рейку следующим образом:

По материалу изготовления планки разделяются на алюминиевые и оцинкованные (из нержавейки). В электромонтажных работах чаще используют второй вариант.

Помимо этого существуют отдельные виды DIN-реек, а именно: углубленные и усиленные. Каждая из них применяется в своем особом случае.

Ну и последнее, о чем хотелось бы рассказать – какие производители планок считаются самыми оптимальными по цене и качеству. Среди электриков популярностью пользуются DIN-рейки производства ABB, IEK и ДКС. У этих фирм довольно хорошая продукция и при этом умеренная стоимость.

Остается только просмотреть видео, на котором наглядно показывается, как крепить автомат на дин-рейку, а также в чем различие между производителями изделий:

Установка автоматического выключателя

Сравнение производителей

Вот и все, что хотелось рассказать вам о видах и размерах DIN-реек. Теперь вы знаете, какие бывают планки, чем они отличаются друг от друга ну и для чего собственно используются!
