Длина дюбеля: Таблица дюбелей, размеры дюбелей

Таблица дюбелей, размеры дюбелей

Главная \ Размеры дюбелей \ Таблица дюбелей, размеры дюбелей

Дата публикации: 03.04.2018 12:08

 Размеры дюбелей S и количество в упаковке

Размер	Диметр сверления, мм	Диаметр шурупа, мм	Клиличество в упаковке, шт
Дюбель 4×20	4		1000
Дюбель 5×25	5	3.00-3.5	2000
Дюбель 6×25	5	3.5-4.5	1000
Дюбель 6×30	6	3.5-4.5	1000
Дюбель 6×35	6	3.5-4.5	1000
Дюбель 8×30	8	4.5-6.00	1000
Дюбель 8×40	8	4. 5-6.00	1000
Дюбель 8×50	8	4.5-6.00	1000
Дюбель 10×50	10	6.00-8.00	500
Дюбель 12×60	12	8.00-10.00	200

Размеры дюбелей К и количество их в упаковке

Размеры дюбелей T и количество их в упаковке

 Размеры дюбелей из нейлона и количество в упаковке

Размеры дюбелей U и количество в упаковке

Размер	Диаметр сверления, мм	Диаметр шурупа, мм	Количество в упаковке, шт
Дюбель универсальный с бортиком
Дюбель 5×32	5	3. 00-3.5	1000
Дюбель 6×37	6	3.5-4.5	1000
Дюбель 6×42	6	3.5-4.5	1000
Дюбель 6×52	6	3.5-4.5	1000
Дюбель 8×52	8	4.5-6.00	500
Дюбель 8×72	8	4.5-6.00	500
Дюбель 10×61	10	6.00-8.00	500
Дюбель 12×71	12	8.00-10.00	250
Дюбель универсальный потай
Дюбель 5×32	5	3.00-3.5	1000
Дюбель 6×37	6	3.5-4.5	1000
Дюбель 6×42	6	3.5-4.5	1000
Дюбель 6×52	6	3.5-4.5	1000
Дюбель 8×52	8	4. 5-6.00	500
Дюбель 8×72	8	4.5-6.00	500
Дюбель 10×61	10	6.00-8.00	500
Дюбель 12×71	12	8.00-10.00	250

 Размеры дюбелей потолочных и количество в упаковке

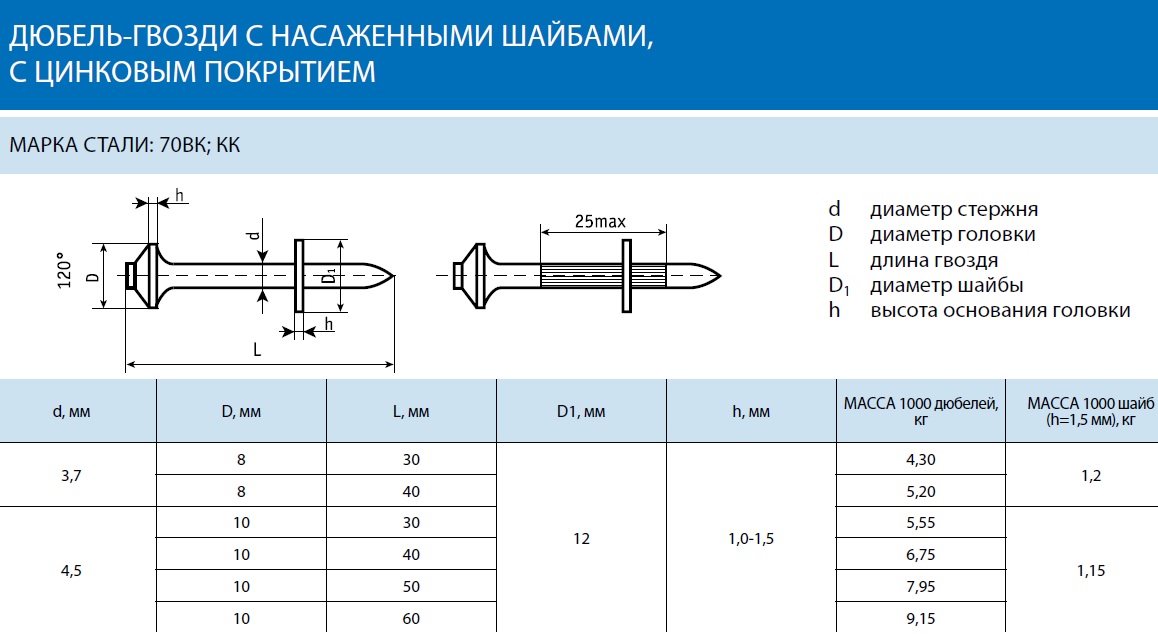

Размеры дюбель гвоздя и количество в упаковке

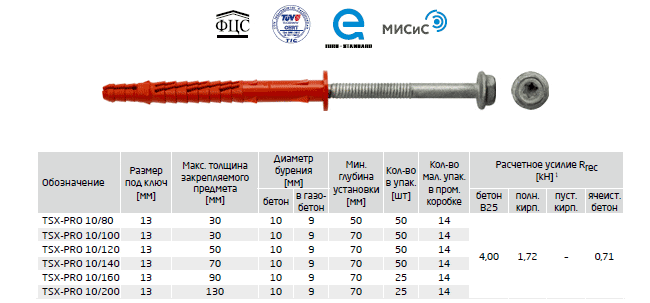

Размеры дюбеля рамного и количество в упаковке

 Размеры дюбеля рамного фасадного и количество в упаковке

 Размеры дюбеля кровельного и количество в упаковке

Размеры дюбелей фасадных для теплоизоляции и количество в упаковке

 Размеры дюбеля винтового кровельного и количество в упаковке

Размеры дюбеля для газобетона и количество в упаковке

Размеры дюбеля driva для гипсокартона и количество в упаковке

Размеры дюбель бабочки и количество в упаковке

Размеры самореза со сверлом и количество в упаковке

Размеры нейлонового гвоздя и количество в упаковке

Как подобрать дюбель под саморез

• org/Breadcrumb»>Главная
»
• Полезные статьи
»
• Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным.  То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

·       5 мм – невысокая нагрузка;

·       6−8 мм – средняя нагрузка;

·       10−12 мм −  большая нагрузка;

·       14 мм и выше −  очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Существуют следующие виды пластмассовых и металлических дюбелей:

·      Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

·      Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

·      Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

·      Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

·      Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

·      Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.

Например, у вас имеется дюбель диаметром 10 мм и длиной 50 мм. Толщина фиксируемого материала при этом составляет 10 мм. Чтобы узнать, как подобрать дюбель к саморезу нужного размера, обращаемся к таблице. При заданных параметрах наш дюбель подойдет под саморез 6х60, как видно из таблицы. При закреплении конструкций с минимальной толщиной материала подойдет дюбель под саморез 3.5 мм x 25 мм.

Используя приведенный выше материал, можно без лишнего труда подобрать дюбель под саморез и выполнить необходимые работы качественно и профессионально.

Полное руководство по выбору размера дюбеля. Дерево есть дерево

Большинство столяров недооценивают прочность хорошего соединения дюбелями и предпочитают вместо него винтовые соединения. Тем не менее, дюбели чрезвычайно прочны и отлично подходят для тяжелой мебели. Если вы используете их впервые, у вас могут возникнуть проблемы с правильным размером. От правильного размера дюбеля будет зависеть, будет ли соединение прочным или нет. Итак, позвольте нам помочь вам в этом с нашим исчерпывающим руководством по выбору размера дюбеля.

Выбор размера дюбеля полностью зависит от толщины пиломатериала. Когда дело доходит до длины, вам нужно выбрать длину дюбеля в два раза больше размера вашего отверстия. Вам нужен дюбель одинаковой длины для соединяемых кусков дерева. Для диаметра нужно выбрать такой, который будет в половину толщины самой деревяшки. Все, что больше, ослабит целостность изделия в целом.

В старину люди изготавливали мебель, используя столярные изделия с дюбелями. Люди стремились избегать использования металлических застежек, поскольку они не приносили той эстетики, которая была необходима в те дни. Тем не менее, винты очень прочные и их нелегко сломать. Не говоря уже о том, что они очень удобны в использовании по сравнению с дюбелем. Таким образом, использование шурупов в деревообработке не рассматривается свысока. Хотя, когда люди пытаются создать классический дизайн для своей мебели, они все же используют дюбели, когда это необходимо.

При выборе размера дюбеля необходимо учитывать две вещи. Во-первых, какой длины должен быть дюбель для соединения. Второе, что очень важно, это то, какой толщины должен быть дюбель. Дюбели бывают в виде стержня или вырубленных штифтов. Дюбельные стержни обычно бывают длиной 20 см, 30 см и 40 см. Тем не менее, дюбельные штифты обычно бывают размером 1 или 1,5 дюйма.

Поскольку стержни для дюбелей бывают разных размеров, они могут быть довольно большими. Кто-то может запутаться в том, какую длину дюбеля им следует выбрать. Стандартные дюбельные штифты обычно имеют длину только 1 дюйм и 1,5 дюйма. Это означает, что большинству людей не нужен больший размер, чем этот.

Если вы выбираете дюбель для глухого отверстия, вам нужно взять его в два раза больше. Обычный размер глухого отверстия в столярных изделиях с дюбелями составляет 1/2 или 3/4 дюйма. Вы всегда должны получить дюбель, который будет в два раза длиннее фактического отверстия. Это позволит вставить дюбель одинаковой длины в оба глухих отверстия двух соединяемых деталей.

Если вы выбираете дюбель для сквозных отверстий, то его длина должна быть равна длине самого пиломатериала. Обычно это одно сквозное и одно глухое отверстие на боковом или торцевом волокне в этом типе столярных изделий. В этом случае вам понадобится дюбель такой же длины, как сквозное и глухое отверстие.

Выбор толщины дюбеля очень прост по сравнению с выбором длины. Вам просто нужно найти дюбель толщиной в половину фактического пиломатериала, который вы собираетесь использовать в столярных изделиях. Если дюбель толще, это ослабит общую целостность пиломатериала, а также самого соединения. Соединение будет очень слабым по сравнению с тем, если вы выберете дюбель, который составляет только половину длины дерева, которое вы соединяете.

Один из вопросов, который часто задают начинающие столяры при работе с дюбелями: должен ли дюбель быть больше отверстия? Этот вопрос работает двумя способами: должен ли он быть толще отверстия или должен быть длиннее самого отверстия. В предыдущем разделе мы уже подробно обсуждали один из этих вопросов.

Как мы уже говорили ранее, дюбель должен быть больше, чем длина отверстия. Он должен быть как минимум в два раза больше, так как вы используете его для соединения двух кусков дерева вместе. Он должен полностью заполнить как пазы, так и глухие/сквозные отверстия. Таким образом, вы выбираете длину дюбеля соответственно.

Что касается толщины дюбеля по отверстию, то он должен точно подходить. Она должна быть такой же толщины, как сверло, которым вы просверлили отверстие. Он не должен быть больше или толще, иначе не влезет внутрь. Вы не вставляете дюбель в отверстие, вы позволяете ему проскользнуть внутрь и войти внутрь.

Если дюбель слишком длинный для проделанного для него паза или отверстия, то его можно просто провожать. Дюбельные стержни большие по размеру, их нужно уже обрезать по длине. Если это сквозное отверстие, просто вставьте дюбель до упора, а затем используйте рубанок, чтобы выровнять его до нужного размера. Если он слишком большой, вы можете просто использовать пилу, а затем использовать рубанок или шлифовальную машину, чтобы отрегулировать размер.

Если оно меньше по размеру по сравнению с отверстием, то можно использовать древесный наполнитель. Наполнитель заполнит любую длину, на которой отсутствует дюбель. В сквозном отверстии скроет дюбель, в глухом заполнит щели. Тем не менее, наполнитель для дерева не добавляет структурной целостности дереву, в отличие от дюбеля подходящего размера. Это означает, что соединение будет слабее по сравнению с соединением надлежащего размера.

Если вы используете дюбели в глухом отверстии, то в них должны быть канавки для выхода воздуха. Вот почему самый распространенный тип дюбелей, которые люди используют в наши дни, — это рифленые. В них уже сделаны канавки, которые помогают воздуху выходить из отверстия. Если вы не позволите воздуху выходить из отверстия и используете для этой цели дюбель, не имеющий отверстий или канавок, он расколет или расколет древесину, когда воздух попытается выйти.

Для сквозных отверстий можно использовать обычный штифт без канавок. Это потому, что воздух может проходить через отверстие и не задерживаться.

Эти рифленые дюбели из твердой древесины от Rhino Industries – отличная покупка, не говоря уже о том, что они высушены в печи и очень прочны. Вы также можете легко найти дюбели в местном домашнем складе.

• При просверливании отверстия для дюбеля используйте приспособление, чтобы сверлить прямо. Вы всегда можете использовать сверлильный станок, но если у вас его нет или он невозможен для проекта, вам придется работать с шаблоном. Эти приспособления можно купить или сделать самостоятельно в домашних условиях.

• Всегда используйте рифленые дюбеля для глухих отверстий. Как мы кратко говорили ранее, если вы используете обычный дюбель, который не имеет отверстий для выхода воздуха, он может повредить древесину, часто растрескивая и раскалывая ее.

• Обрезка дюбеля по размеру является обычной практикой, поэтому, если вы обнаружите, что отверстие слишком маленькое для дюбеля, используйте пилу, чтобы вырезать его. Если отверстие не глухое, а сквозное, его можно выстрогать или отшлифовать, если оно чуть больше длины самого отверстия.

• Не используйте слишком много клея в отверстии при установке дюбеля. Это помешает дюбелю правильно вставиться.

Изо всех сил использовать дюбели для соединения двух кусков дерева может показаться хлопотным, но после завершения это очень полезно. Не видно открытых отверстий для винтов, что придает красивый эстетический вид всему изделию. Если вы не были уверены, стоит ли вам использовать дюбеля, потому что не знаете, как выбрать правильный размер, надеюсь, наша статья помогла вам в этом.

Работа с дюбелями — Sawdust Girl®

Привет, читатели SawdustGirl! Это Тимиша из ToolBoxDivas.com. Я все еще так рад быть частью отряда SG. Я уже многому учусь, подталкивая себя к следующему уровню. В этом месяце перед нами стояла задача попробовать столярные изделия из дерева, которые мы никогда раньше не использовали. Я решил попробовать дюбельные соединения. Я никогда не работал с дюбелями, но мне нравится внешний вид открытых деталей дюбелей. Особенно с контрастными породами дерева. Я узнал, что шпунтовые соединения являются одним из самых прочных типов деревянных соединений. Я всегда думал, что вам нужна целая куча причудливых инструментов, чтобы использовать различные методы столярного дела. Однако с дюбелями это не так. Все, что вам действительно нужно, это дрель, несколько дюбелей, зажимы и клей. Приспособление для дюбеля полезно, но не обязательно.

Понимание штифтовых соединений

На самом деле это было настоящим вызовом для меня, потому что сборка всего заняла намного больше времени, чем обычно. Обычно я использую только клей, шурупы и/или гвоздезабивной пистолет. Мы с Бамом закончили. Мне нужно было преодолеть некоторую кривую обучения. Использование деревянных дюбелей для столярных изделий заняло у меня примерно в три раза больше времени, чем мой обычный процесс. Но вот что я узнал: плюсы, минусы и минусы использования дюбельных соединений.

Основы

Диаметр дюбеля определяется толщиной досок, с которыми вы работаете. Выберите дюбель толщиной от 1/3 до 1/2 толщины дерева. Например, если вы работаете с доской толщиной 3/4″, размер дюбеля должен быть около 5/16». Длина дюбеля должна быть в два раза больше толщины дерева.

Необходимые предметы

• Дрель
• Сверла – 3/8″ и 5/16″
• Приспособление для дюбелей (не обязательно, но полезно)
• Молоток
• Зажимы – много
• Клей для дерева
• 36″ – деревянные дюбели 5/16 и 3/8
• Установочные штифты 5/16 и 3/8
• Японская ручная пила

Использование приспособления для установки дюбелей

Приспособление для установки дюбелей может значительно упростить процесс работы с дюбелями. Это также может замедлить вас в начале, потому что вы учитесь использовать его, а это просто не мышечная память. Но простое приспособление может стоить от 8 до 30 долларов. Я использую набор для соединения алюминиевых дюбелей General Tools EZ. Мне нравится приспособление, потому что оно поставляется с стопорным зажимом для сверла, а также устройством, которое помогает направлять сверло в дерево. Сверление от руки может привести к тому, что точки сверления будут находиться под углом.

Имеются также булавочные маркеры, которые можно разместить на концах дюбелей и в отверстии примыкающей детали, чтобы оставить булавочную «метку» или углубление в соседней древесине.

Типы дюбельных соединений

Соединение поверхность-кромка:

Соединение поверхность-кромка – это соединение конца одной доски с поверхностью другой доски. В своей сборке я делаю полки. Поэтому я соединяю доску полки до того, как полностью прикреплю стороны полки. С помощью приспособления просверлите глубину приспособления плюс 1/2 дюйма до поверхности доски. Важно, чтобы все точки сверления совпадали.

Отметьте точки сверления на обеих деталях перед сверлением отверстий.

Используйте зажим и доску для обрезков, чтобы удерживать кондуктор на месте во время сверления.

Когда все отверстия просверлены и все выровнено, вставьте установочные штифты и соедините две детали, чтобы убедиться, что они плотно прилегают друг к другу.

Стыки поверхности с кромкой образуют прямой угол, так как вы соединяете доски перпендикулярно друг другу.

При сверлении в концевом элементе отверстие будет в два раза толще соседнего элемента.

Используйте молоток, чтобы соединить две доски.

От края до края:

От края до края — это когда два конца упираются друг в друга. Вы хотите убедиться, что ваше выравнивание правильное. Перед сверлением отметьте точки сверления.

Открытые дюбели:

Открытые дюбели, пожалуй, мои любимые. Так что это просто, когда дюбель вставляется из внешней части дерева в соседнюю часть. Таким образом, дюбель действительно виден. Еще одна причина, по которой мне это нравится, заключается в том, что я могу собрать деталь с помощью зажимов, просверлить снаружи и вставить дюбели с помощью молотка. По-прежнему важно, чтобы точки сверления входили прямо.

При работе с дюбелями (открытыми или закрытыми) всегда сначала выполняйте сухую установку, чтобы убедиться, что все выровнено правильно и ровно. Вам обязательно нужно будет использовать зажимы для этой части. Когда все будет на месте, снова соберите его с помощью клея. Используйте японскую пилу, чтобы отрезать лишние дюбели. Отшлифуйте, и у вас будет сильная тесная связь.

Вот что я вынес из этого опыта.

Pros

• Дюбели дешевле шурупов. 36-дюймовый дюбель стоит менее 1 доллара. Я могу сделать много дюбелей из одного.
• Он невероятно крепкий и крепкий.
• Открытые дюбели прекрасны.

Минусы

• Точность является ключевым моментом. Ваши отметки и размеры должны быть точными, иначе у вас останутся несоосные детали и случайные отверстия.
• Это было не так быстро, как я думал. Это вполне может измениться с опытом. Чем больше я это делаю, тем быстрее и проще получается, особенно при использовании открытых дюбелей.
• Зажимы необходимы. Зажимы могут быть дорогими, и не у всех они есть под рукой.
• Если вы поняли, что допустили ошибку после того, как склеили их вместе, НУ НУ. Планируйте лучше. Сделать лучше.

Смещенные отверстия.

Сделаю ли я это снова и буду ли использовать дюбеля в своем следующем проекте? Черт возьми! ну, может быть, не мой следующий проект, но точно снова в ближайшем будущем. В конце концов, для этого проекта я использовал деревянные дюбели в различных формах.
