Электрические провода и их виды: назначение, разновидности, какие провода бывают, марки

назначение, разновидности, какие провода бывают, марки

Кабель, провод, шнур — все это специализированная продукция, которая выпускается в большом ассортименте. Причем существует множество разновидностей подобных изделий в зависимости от их назначения, сферы применения, составляющих, используемого материала жилы и покрытия.

В основном это бытовые провода, хотя допускаются и другие варианты. Прежде чем приобретать тот или иной кабель, необходимо разобраться во всех отличиях параметров, свойств, характеристик.

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

1. АВВГ. Бывает многожильным или одножильным алюминиевым.
2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
3. ВВГп. Это плоский защищенный провод.
4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

1. АВББШв. Внутри жилы из алюминия.
2. ВББШвнг. Не горит.
3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

Шнуры

Шнур представляют собой одновременно гибрид между кабелем и проводом, который имеет внутри несколько жил. Отличается гибкостью, устойчивостью к перегибам, так что подходит для долгой эксплуатации.

Предназначаются шнуры для соединения источников питания с приборами, которые можно переносить с места на место: настольные лампы, чайники и пр.

Профессиональные инструменты тоже подключают с помощью шнуров. Но их называют тогда кабелями питания.

Монтажные провода

Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП не подходят для таких случаев, и тогда используют следующие электрические кабели, провода и шнуры:

1. РКГМ — это провод с 1 жилой из меди. Она включает несколько проволок. Диаметр составляет от 0,075 до 12 см. Присутствует специальная прорезиненная оболочка, стекловолоконная прослойка. Последняя пропитана лаком, который выдерживает разные температуры. Изделие применяют при показателях -60…+180°С и напряжении максимум до 660 В.
2. ПНСВ тоже имеет только 1 жилу. Характеризуется как нагревательный элемент, диаметр от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности воздуха, температуре -50…+ 80°С и даже может выдержать погружение в воду.
3. ВПП — провод с медной жилой. Рабочее напряжение — до 380 В, а температура — в пределах -40…+80°С. Такие кабели используют при высоком давлении. Например, для мотора в артезианской скважине.

Сетевые кабели

Сетевые кабели применяют не только для передачи электрической энергии, но и информационных импульсов. Если около 10 лет назад использовали только антенные и телефонные кабели, то с появлением компьютеров и других подобных устройств проводников создали больше. Причем многие изделия достаточно узкоспециализированные.

Выделяют такие виды сетевых кабелей:

1. Коаксиальный. Имеет металлический проводник, сверху сделана оплетка из пластика, а потом дополнительно есть прослойка из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия по 0,7-1 см, из-за чего оно не гибкое. Еще один минус — сильная восприимчивость к внешнему электромагнитному воздействию.
2. Витая пара. Этот проводник может быть как одно-, так и многожильным. При этом жилы по 2 шт. переплетаются между собой. Благодаря этому связь лучше. Диаметр — по 0,5 см.
3. Оптоволоконные кабели. Они дают возможность передачи информации на дистанцию до 100 км. Стоимость кабелей высокая, так что их используют в крупных фирмах.

Витая пара и оптоволоконные кабели созданы позже, чем коаксиальные (они разрабатывались еще в 90-х гг.).

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.

Несколько примеров:

1. ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
2. ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
3. ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.

Это основные разновидности телефонных кабелей.

Антенный кабель

Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.

Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.

Используется такое изделие для передачи информации кабельного и спутникового телевидения.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Акустический кабель

Чтобы динамики хорошо работали, необходимо подбирать и соответствующие кабели. На качество звука влияют внутреннее строение проводов, тип используемого материала внутри, изоляция.

Применяют такие разновидности:

1. ТРС. Используется медь, которая получена по методу грубой очистки. Это самый дешевый вариант проводов.
2. OFC. Для изготовления применяется бескислородная медь. Изделие обладает хорошей проводимостью, относится к средней ценовой категории.
3. PCOCC. Провод сделан из чистой меди по китайской технологии вытяжки.

Это основные варианты подобных изделий.

Провода и кабели

Способы соединения электрических проводов между собой

Виды и способы соединения электрических проводов между собой, соединение с помощью зажимов, скруткой и пайкой. Как правильно выбрать способ соединения…

Как выполнить монтаж СИП кабеля от столба к дому

Монтаж СИП провода от столба к дому. Прокладка СИП провода и крепление его на опоре, подвод к дому. Натяжка СИП…

Способы соединения провода СИП с разными кабелями

Соединение провода СИП разными способами и с разными кабелями. Как нарастить СИП 4х16 между собой, соединение в пролете ВЛИ, соединение. ..

Прозвонка проводов с помощью мультиметра — что это значит и как выполняется

Как прозванивать провода и кабель с помощью мультиметра. Принцип прозвонки проводов мультиметром, как правильно проверить провод на обрыв?

Определение площади сечения проводника по его диаметру

Cпособы измерения диаметра кабеля и определение площади сечения провода по его диаметру. Формула и калькулятор для расчёта. Измерение с помощью…

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Сравнение технических характеристик алюминиевых и медных проводников. Какой материал для электропроводки лучше выбрать для квартиры и частного дома. Преимущества и…

Зачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофре

Что такое гофра, когда применяется гофра, а в каких случаях она не нужна. Виды и типы, как выбрать гофру для…

Что такое провод СИП, как расшифровывается, его виды и особенности конструкции

Что такое СИП кабель, область применения и технические характеристики. Особенности маркировки и расшифровка типов провода СИП. Строение кабеля СИП, его…

Как штробить стены под проводку — требования, подбор инструмента, технология штробления

Требования и нормы при штроблении стен под проводку. Выбор инструмента и процедура штробления: подготовка стен и разметка, размеры штробы. Особенности…

Как подключить кабель от компьютера или ноутбука к телевизору?

Подключение телевизора к компьютеру или ноутбуку через HDMI кабель, DVI кабель, кабель Scart, VGA, RCA и S-Video. Беспроводное подключение по…

Как правильно припаять провода к штекеру наушников?

Как паять провода наушников, цвета проводов в наушниках, как укрепить провод наушников, как присоединить провода к штекеру, советы от профессионалов.

Как подключить теплый пол к электричеству — схема подключения

Общие принципы подключения терморегуляторов к теплому полу, выбор оптимального места установки для терморегулятора, схема подключения проводов, настройка.

Как выбрать акустический кабель для колонок?

Как выбрать акустический кабель для колонок? Основные характеристики акустических проводов, на которые стоит обратить внимание, как соединить с помощью акустического. ..

Как выполнить прокладку силового электрического кабеля в земле

Как прокладывать кабель в земле, какой кабель можно использовать, порядок проведения земляных работ, дополнительная защита кабеля при прокладке трассы.

Какие провода бывают — все разновидности кабелей и проводов

Основные разновидности кабелей и проводов. Силовые и монтажные кабеля, сетевые и оптоволоконные, акустические и антенные. Популярные марки и характеристики.

Виды кабелей, проводов: их назначение

Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам. В этой статье будут рассмотрены основные типы и виды, технические параметры и другие характеристики электрических проводов и кабелей, которые применяются при выполнении работ по монтажу электропроводки и подключению к сетям электропередач частных домов, квартир, дач и других объектов недвижимости.

Внимание! Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).

Силовые кабели

Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:

• одной или нескольких металлических жил, предназначенных для передачи тока;
• изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
• внешней оболочки, служащей для защиты всей конструкции кабеля в целом.

Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее. Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.

Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ.

Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.

Силовой кабель — особенности маркировки

Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение. Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.

Номер знака в маркировке силового кабеля	Назначение символа	Расшифровка символа
1	Материал токоведущих жил	А — алюминий Знак отсутствует — медь
2	Материал изоляционного слоя	В — поливинилхлорид Ц — пропитанная бумага НР — негорючая резина П — термопластичный полиэтилен
3	Тип внешней оболочки жил	С — свинцовый сплав А — алюминиевый сплав О — отдельная оболочка для каждой жилы П — полиэтилен или полимер В — поливинилхлорид
4	Броневая защита	Б — две ленты из стали с покрытием Бн — то же с негорючим покрытием БбГ — профилированная лента из стали К — круглая оцинкованная проволока П — то же с плоской проволокой
5	Экранировка	Э — медная по изолированной жиле Эо — общий медный для трех жил г — набухающей в воде лентой га — полимерно-алюминиевой лентой
6	Дополнительные характеристики	нг — не горит нг LS — не горит, низкое дымовыделение Г — гибкий кабель

Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле. Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.

Кабель ВВГ

Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.

Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ — с токоведущими проводниками из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоского вида и другие. Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.

Кабель NYM

Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.

Кабель СИП

Силовой кабель СИП — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности. Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.

Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее. Без этих дополнительных элементов невозможно выполнить монтажные работы.

Кабель ВББШв

Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.

Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей. ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.

Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.

Виды электрических проводов и шнуров

Для многих потребителей термины кабель и провод являются синонимами, но это не совсем так. Кабель — это сложное электротехническое изделие, как правило, с несколькими слоями изоляции и отдельной оболочкой для токоведущих жил. Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой изоляции, редко два, а иногда выпускаются и вовсе без изоляционного слоя. Назначение у этих двух видов продукции тоже разное. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя они могут выдержать и более высокие значения.

Среди всего разнообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: монтажа внутренних электрических сетей, подключения приборов и оборудования, заземления и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых востребованных на сегодняшний день марок электротехнической продукции.

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

Важно! В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции будьте осторожны, так как достаточно часто встречается неправильная маркировка проводов этих марок!

Провод ППВ и АПВ

Провод ППВ — это плоское электротехническое изделие с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия от –50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.

АПВ — это самый востребованный алюминиевый провод с одной жилой в ПВХ изоляции круглой формы с площадью сечения от 2.5 до 16 кв. мм для монолитной жилы и от 25 до 95 кв. мм для многопроволочной. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим нагрузкам.

Провод ПВС

Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.

Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.

Рекомендация! Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.

Провод ШВВП

Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три. Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.

Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.

Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовых приборов зависит от силы тока, протекающего через них при максимальной нагрузке. Эту величину необходимо рассчитать и выбрать проводник с ближайшим большим значением площади сечения.

Заключение

В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!

Видео по теме

Силовые кабели. Виды и структура. Характеристики и маркировки

Силовые кабели предназначены для передачи переменного тока от энергетических и коммунальных предприятий к потребителю. Преимущественно рассчитаны на напряжение до 10-35 кВ, но есть марки, которые выдерживают напряжение до 220 и 330 кВ. К силовому кабелю могут подключаться стационарные объекты и передвижные установки.

Структура силового кабеля

Устройство силового кабеля зависит от сферы его применения, но есть четыре основных элемента, без которых не обходится ни одна марка. Современные силовые кабели состоят из следующих частей:

• Токопроводящих жил.
• Изоляции каждой жилы.
• Оболочки.
• Наружного защитного покрова.

Общая изоляция называется поясной. Количество токопроводящих жил варьируется от одной до пяти. Они могут быть круглыми, треугольными и секторными, состоящими из одиночной проволоки или нескольких переплетенных проволок. Их прокладывают параллельно в кабеле или скручивают.

Зачастую присутствует нулевая жила, которая выполняет функцию нулевого проводника, и провод заземления для защиты от утечек тока. Применяют также экран, который ослабляет влияние электромагнитных полей, и делает симметричным поле, возникающее вокруг проводника. В дополнение к этому экран повышает прочность изоляции и защищает от внешнего воздействия среды.

Там где возникает повышенный риск механического повреждения, применяют бронированные кабели.

Они покрыты стальными лентами или оплеткой, противостоящей зубам грызунов, случайному воздействию ручного инструмента, пережатию горными породами и прочее. Чтобы ленты не повредили внутреннюю оболочку, делают специальную подушку под броню.

Жилы силового кабеля бывают алюминиевыми или медными. Алюминиевые жилы площадью поперечного сечения до 35 мм кв. включительно делают из одиночной проволоки. Если площадь сечения составляет 300-800 мм кв., то используют несколько алюминиевых проволок. В промежуточном значении площади (до 300 мм кв.) применяют как одну, так и несколько проволок.

С медью ситуация обстоит немного иначе. Однопроволочные жилы делают до площади 16 мм кв., а многопроволочные – 120-800 мм кв. Если же площадь сечения составляет 25-95 мм кв., то используют как несколько, так и одну проволоку.

У нулевой жилы площадь поперечного сечения уменьшена. Ее размещают между другими жилами, маркируют синим цветом при трехфазном токе.

Почему медный кабель лучше

Основное преимущество алюминиевого кабеля или провода состоит в его невысокой цене. Алюминий – недорогой и доступный проводник, который используют для протяженных линий электропередач.

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:

• Медь более пластична, поэтому не ломается при частых перегибах.
• Алюминиевые контакты часто ослабевают и плавятся из-за повышенного контактного сопротивления, медные контакты значительно надежнее в этом плане.
• Удельное сопротивление меди меньше, а значит электрическая проводимость больше, и медный провод может выдерживать большие нагрузки, чем алюминиевый при одинаковом сечении.

Все это является причиной замены алюминиевых проводов медными при сечении до 16 мм кв. Провода с большим сечением тоже можно менять, но цена такой замены будет высокой из-за высокой стоимости меди.

Основные характеристики

В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:

• Количеству жил (1-5).
• Материалу жилы (медь, алюминий).
• Площадью поперечного сечения.
• Типу изоляции.

В соответствии с этими характеристиками будет меняться рабочее напряжение, на которое рассчитан кабель, диапазон температур его применения и срок службы.

Так, кабель с изоляцией из сшитого полиэтилена можно использовать при температурах в диапазоне -50…+50 °C. Его срок службы достигает 30 лет. Рассчитан на работу под напряжением до 330 кВ.

Силовые кабели с бумажной изоляцией применяют для электросетей с номинальным напряжением до 35 кВ, с резиновой изоляцией – для сетей постоянного тока напряжением до 10 кВ, с ПВХ оболочкой – для сетей переменного тока с номинальным напряжением до 6 кВ.

Разновидности изоляции

На каждую жилу накладывается изоляция, чтобы не допустить электрического пробоя. Помимо этого существует поясная изоляция, наложенная поверх всех вместе применяемых в кабеле жил.

Устаревший способ изоляции – бумага с пропиткой. Современные силовые кабели снабжают преимущественно полимерной изоляцией и резиновой.

Пропитку бумажного кабеля делают из синтетических изоляционных смол или вязкого состава канифоли и масла с добавлением других составляющих. У таких кабелей есть ограничения по применению на участках трассы с большим перепадом высот, поскольку при нагревании смола стекает вниз. Для прокладки на вертикальных участках можно применять кабеля с бумажной изоляцией и пропиткой повышенной вязкости.

Для прокладки сетей переменного тока напряжением до 1кВ и постоянного, напряжением до 10 кВ, можно применяют силовые кабели с резиновой вулканизированной изоляцией. Резину накладывают сплошным полотном или в виде лент.

Полимерная изоляция представляет собой слой поливинилхлорида (ПВХ) или сшитого полиэтилена (СПЭ). В целях пожарной безопасности используют специальное покрытие, не поддерживающее горение.

Применение полиэтилена делает кабель более легким и гибким. Он устойчив к влиянию ультрафиолета, низких температур, выдерживает нагревание до +90°C. Силовые кабели с полиэтиленовой изоляцией можно прокладывать на сложных трассах. Благодаря простой прокладке себестоимость монтажных работ снижается.

Маркировка

Чтобы было удобно определять назначение каждой жилы кабеля, предусмотрена цветовая маркировка изоляции. Увидев провод определенного цвета, электрик сразу понимает, куда его можно подсоединить.

В разных странах маркировка может немного отличаться, но существуют Международные стандарты, и мировые производители стараются их придерживаться.

В однофазных сетях жила с нулевой фазой и заземляющая жила также обозначаются синим и желто-зеленым цветом. Фазную жилу обычно делают коричневого или черного цвета, но встречаются и другие варианты (красный, белый, серый и т.д.).

В соответствии с ГОСТом предусмотрена буквенная маркировка:

• В самом начале маркировки стоят 4 или 3 буквы. Если первая буква А – то применяется алюминиевая жила. Если буквы А нет, то жила медная.
• Следующая буква указывает на материал изоляции всего кабеля. В – винил (поливинилхлорид), Р – резина.
• Затем идет буква, указывающая на изоляцию каждой жилы. Расшифровка такая же, как для изоляции кабеля.
• Третья (или четвертая) буква указывает на особенности внешней оболочки. А – асфальтовая оболочка, Б – бронированные свойства, Г – голый, незащищенный кабель.
• После заглавных могут идти маленькие буквы «нг». Они означают, что кабель негорючий. Шв говорит о том, что наружный покров – ПВХ шланг, Шп – полиэтиленовый шланг.

Зная все обозначения, можно без проблем расшифровать загадочную маркировку ВВГ-нг, АВБ или что-то подобное.

Цифры обозначают следующее:

• Количество жил.
• Площадь сечения в мм кв.
• Напряжение в вольтах.

У изделий иностранного производства своя буквенная маркировка. Согласно немецкому стандарту буквой N обозначают силовой кабель, Y – изоляция из ПВХ, HX – изоляция из сшитого полиэтилена, С – медный экран, RG – броня.

Известные марки

Строение жил большинства кабелей одинаковое. Они могут состоять из нескольких тонких переплетенных проволок или из одной цельной проволоки большего диаметра. В случае переплетения конструкция получается более гибкой, при равном диаметре сечения и материале проводящие свойства не отличаются.

Важную роль играет изоляция, поскольку от ее свойств зависит, в каких условиях можно эксплуатировать кабели.

Наиболее известны силовые кабели АВВГ и ВВГ. Первый имеет алюминиевые жилы, изоляцию и внешнюю оболочку из ПВХ. Его можно использовать для сетей номинальным напряжением 0,6-1 кВт, частотой 50 Гц, прокладывать в помещениях и в земле, коллекторах, траншеях. Второй снабжен медными жилами, область применения такая же. Марка ВВГнг отличается устойчивостью к горению. ВВГп представляет собой плоскую модификацию, удобную для монтажа.

NYM – усовершенствованный аналог силового кабеля ВВГ с заполнением из мелованной резины, которая противостоит горению. Однако от прямого воздействия солнечного света кабели надо защищать, поскольку ПВХ неустойчиво к влиянию ультрафиолета.

Широко известна марка гибкого круглого кабеля КГ. Его делают с медными жилами, резиновой изоляцией каждой жилы и общей. Первый слой изоляции может быть из ПЭТ (полиэтилен). Применяют для подключения переносных электрических установок, сварочных аппаратов, садовой и снегоуборочной техники и других мобильных электрических устройств.

К бронированному виду кабелей относится марка ВБбШв. Жилы могут быть как медными, так и алюминиевыми (в этом случае добавляется буква А). Диапазон сечения жил 1,5…240 мм кв. Применяется для прокладки под землей к зданиям и сооружениям, монтируется внутри помещений, разрешена прокладка в местах повышенной взрывоопасности.

 Похожие темы:

Виды, типы и классификация электропроводок. Советы от специалистов.

Общая классификация электропроводок

Согласно вышеприведенному определению ГОСТ электропроводка состоит из кабельной системы (проводов и кабелей), системы защиты и системы крепления.

Поэтому общую классификацию электропроводок можно представить следующим образом:

1. По конструктивным особенностям кабельной системы

По типу используемого в кабеле электропроводящего материала электропроводка бывает:

• алюминиевая,
• медная.

По количеству жил электропроводящего материала электропроводку различают:

• одножильная,
• многожильная.

2. По месту расположения кабельной системы

• внутренняя,
• наружная.

3. По способу прокладки кабеля

• открытая,
• скрытая.

4. По конструктивным особенностям электропроводки в целом

По количеству используемых фаз электропроводка бывает:

• однофазная (220 В),
• трехфазная (380 В).

По наличию заземляющего контура электропроводка подразделяется:

• Без контура заземления (двухпроводная),
• С контуром заземлением (трехпроводная).

По конструктивному исполнению, начиная от вводного щитка электропроводка классифицируется:

• Кольцевая (последовательная) (замкнутая цепь снабжает все освещение, электроприборы и розетки в пределах одной квартиры либо строения, площадь которых не должна быть более 100 м²),
• Шлейфовая (параллельная) (кабель прокладывается к одной точке, от которой дальше электропитание передается к соседней),
• Радиальная («звездочка») (к любой группе освещения, группе розеток и электроприбору прокладывается отдельный кабель, что позволяет подключать мощные электроприборы более безопасным способом),
• Дозовая (распределительная) коробка (кабель от щитка прокладывается на распределительные коробки, от которых по одному проводу отходит на выключатель и патрон).

Рассмотрим наиболее встречаемые на практике сочетания видов электропроводок.

Открытая внутренняя электропроводка

Это наиболее распространенный для садово-дачных строений вариант.

При монтаже открытой внутренней электропроводки применяют следующие способы:

• Монтаж в специальном электротехническом плинтусе,
• Монтаж в трубе (гофрированная труба, металлорукав),
• Монтаж в кабельном канале,
• Монтаж в лотке,
• Монтаж на скобах,
• Монтаж на изоляторах или фарфоровых роликах.

Скрытая внутренняя электропроводка

Этот вид электропроводки обычно применяется в многоквартирных домах или коттеджах.

Монтаж скрытой внутренней электропроводки осуществляется разными способами:

• Монтаж в технологических отверстиях строительных конструкций (например, в панелях многоквартирных домов),
• Монтаж в штробах под штукатуркой (самый распространенный вариант),
• Монтаж под натяжными и навесными потолками и конструкциями,
• Монтаж под пластиковыми панелями,
• Монтаж в кабельных коробах, гофрированных трубах, металлорукавах, размещенных внутри конструкций,
• Монтаж непосредственно в полу.

Наружная электропроводка

Ее применяют при монтаже уличного освещения, подведении электричества к садово-дачным постройкам (гараж, баня, хозблок) или на чердак строения.

Наружная электропроводка может быть осуществлена следующими способами:

• Прокладка по воздуху между опорами (тросовая или струнная электропроводка),
• Прокладка по поверхности зданий и построек,
• Подземная прокладка (скрытая проводка).

На заметку!

Для выбора наиболее подходящего способа прокладки кабеля нужно руководствоваться Правилами устройства электроустановок (ПУЭ).

Также на выбор влияют условия окружающей среды (в чердачных помещениях необходимо позаботиться о надежной защите кабельной системы от влаги, а в деревянном доме – от возгорания).

Советы от специалистов компании «АВиК»

Выбор электропроводки

Любая электропроводка в жилых, общественных и производственных помещениях, как правило, очень сложная система. Ее надежность, безопасность и долговечность напрямую зависят от используемых материалов и безотказной работы абсолютно всех ее составляющих.

Вид электропроводки, способ ее прокладки выбираются исходя из целевого назначения сооружения и условий окружающей среды.

Первым делом необходимо сделать монтажную схему будущей проводки, учитывая расположение всех энергопотребителей в здании и максимальную нагрузку на сеть. Также необходимо учесть приобретение в будущем электроприборов с большим энергопотреблением.

Составляющие электропроводки

Для монтажа электрической сети используют провода и кабели разных сечений, крепежные детали (муфты, хомуты, стяжки), соединительные устройства (зажимы, клеммы), поддерживающие элементы (тросы, струны) и различные защитные конструкции (короба, лотки, рукава, гофры, трубы и т.п.).

Выбор защиты напрямую зависит от места прокладки электропроводки, влажности, влияния температурного режима, наличия химически активных веществ, запыленности, взрыво- и пожароопасности в помещениях.

Требования к монтажу электропроводки

Виды электропроводок и способы их прокладки выбирают в соответствии с уже упомянутыми выше Правилами устройства электроустановок (ПУЭ).

Согласно ПУЭ все виды электропроводки должны обязательно соответствовать следующим требованиям:

• монтаж электропроводок осуществляется согласно составленной заранее электромонтажной схеме,
• выключатели, розетки, распределительные коробки, щитки и другие элементы электрической сети должны располагаться в легкодоступных местах,
• любые электропроводящие элементы должны быть изолированы,
• прокладка проводов и кабелей ведется строго по вертикали или горизонтали, никаких отклонений не допускается,
• кабельная система должна прокладываться: по горизонтали не менее 5–10 см от балок и карнизов, 20 см – от потолка и 15–20 см – от уровня пола; по вертикали расстояние от дверных проемов, окон и углов должно быть не менее 10 см,
• электрические розетки должны размещаться не менее 30 см от пола и не менее 50 см от металлических конструкций,
• выключатели монтируются не менее 90 см от пола таким образом, чтобы открытые двери их не загораживали,
• расстояние между прокладываемой проводкой и газовой трубой должно быть не менее 40 см,
• при непосредственной близости горячего водопровода кабель защищают асбестовой прокладкой,
• в кухнях жилых помещений может быть применен только закрытый вид электропроводки,
• провода и кабели, прокладываемые в коробах, трубах и лотках, подлежат обязательной маркировке,
• вид электропроводки должен выбираться с учетом нагрузки на электрическую сеть при одновременном включении всего имеющегося электрооборудования.

Сечение

Сечение подбирается в соответствии с числом потребителей электроэнергии, учитывая возможные перепады и потери напряжения в местах соединений проводов. Чтобы вычислить его площадь, нужно сложить потребляемую мощность всех электроприборов в помещении.

Для избежания перегрева кабельной системы при одновременном включении всех потребителей, выбирайте сечение провода с запасом. Площадь сечения кабелей и проводов по сравнению с максимально допустимой нагрузкой должна быть выше на 15–20%.

Маркировка

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются в определенном порядке, каждая буква или цифра имеет свое значение.

• Первая буква — токопроводящий материал. «А» означает, что используется алюминий. Если буква отсутствует, то используемый материал – медь,
• Вторая буква — степень гибкости. «Г» — гибкий, многожильный. Если буква отсутствует, то кабель одножильный,
• Третья буква — материал изоляции. «В» — поливинилхлорид (ПВХ), «П» — полиэтилен, «Р» — резина, «НР» — негорючая резина, «Ф» — фторопласт, «Ц» — пленочная изоляция (для монтажных проводов),
• Четвертая буква — материал оболочки или тип брони. «БбГ «- броня из стальной профилированной ленты, «Бн» — броня из стальных лент с защитным покровом, не поддерживающим горение, «В» — ПВХ, «Д» — оплетка из двойного провода, «К» — броня из круглых стальных проволок, заключенных в стальной покров, «СБ» — свинцовая броня,
• Пятая буква — Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы. «В» — ПВХ (если стоит в конце обозначает бумажную изоляцию), «Г» — противокоррозионный защитный слой (отсутствие «Г» — нет защиты от механических повреждений), «О» — изолированные провода объединены общей оплеткой, «Шв» — защитный слой — выпрессованный шланг из ПВХ, «Шп» — защитный слой — выпрессованный шланг из полиэтилена, «Шпс» — тоже, но полиэтилен самозатухающий, «Э» — экранированный, «Т» — провод для прокладки в трубах.

Также маркировка кабеля состоит из нескольких цифр, которые расшифровываются так: первая цифра – число жил, через знак «х» вторая цифра – площадь сечения, третья цифра говорит о номинальном напряжении в сети (для силовых кабелей). И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Примеры

• Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5мм²,
• Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести,
• АПвПу — алюминиевые жилы (А), изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

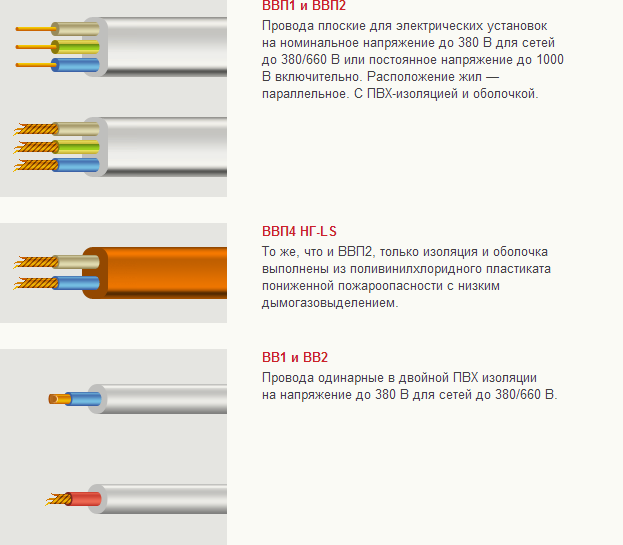

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение.

При проведении электромонтажных работ с использованием большого количества видов проводов и кабелей используют маркировочные бирки с указанием функциональной принадлежности каждого провода. Эти бирки крепят на изоляцию или термоусадку около точки монтажа проводки.

Цвета проводов в кабеле

Нулевой провод принято обозначать синим цветом, заземление – чередованием желтого и зеленого цветов. Фазовый провод обозначают коричневым, красным, фиолетовым, иногда черным или белым цветом, но никогда не маркируют зеленым или желтым, чтобы не перепутать с проводом заземления.

Способы крепления

Кабельная система крепится к твердой поверхности или тросам специальными приспособлениями, которые надежно ее удерживают и не дают провисать.

При открытом способе монтажа — это клипсы, скобы, кабель-каналы, изоляторы и монтажные площадки.

Для скрытого крепежа применяют зажимы, дюбель-хомуты, дюбель-стяжки, ПП-дюбеля.

Для прокладки кабелей и проводов в сложных условиях, например, на тросах, используют специальные крепления – подвесы и стяжки.

Соединение проводов может быть произведено при помощи зажимов, клемм, колпачков СИЗ, при помощи сварки и опрессовки гильзами.

Требования к безопасности

Независимо от типа электропроводки и способа ее монтажа придерживайтесь следующих требований к безопасности:

• Применение только сертифицированных материалов, отвечающих всем правилам противопожарной безопасности,
• Обязательное наличие монтажной схемы всей электросети для быстрого доступа ко всем ее элементам в случае аварии,
• Использование трехжильных кабелей с обязательным подключением заземления,
• Безопасные соединения без использования скруток,
• Наличие системы автоматического отключения электричества при возникновении сбоев в работе.

Соблюдение всех норм и требований к безопасности поможет уберечь помещения от возможных возгораний и других неполадок.

Материалы любезно предоставлены компанией «АВиК»

По всем вопросам Вы можете обратиться:

Типы и размеры электрических кабелей и проводки

/

/

Типы и размеры электрических кабелей и проводки

автор: electric2z

37

23 марта 2019

Типы и размеры электрических кабелей

Электрический кабель — это провод, который помогает проводить ток в цепи.Его еще называют дирижером. Кабель — важный объект в электричестве. Медные и алюминиевые проводники — это два типа электрических кабелей , используемых в электропроводке. Но в воздушной линии мы используем медные, алюминиевые, алюминиевые жилы со стальным армированием (ACSR), оцинкованную сталь и кадмиевую медь. В электропроводке в основном используется медный провод.

Медный проводник имеет лучшую проводящую способность, чем другие. По сравнению с медью, алюминий — самый дешевый проводник.Электропроводность проводника зависит от количества примесей, добавленных в материал, и от того, как он отделяется при вытяжке. Плотность тока медного проводника высокая.

Типы кабелей в зависимости от номинального напряжения

Существует шесть типов кабелей , используемых в электропроводке, в зависимости от номинального напряжения. Они есть, 1.Низкое напряжение (L.T) до 1кВ 2. высокое напряжение (H.T) до 11кВ 3.Сверхнапряжение (S.T) от 22кВ до 33кВ 4. сверхвысокое напряжение (E.H.T) от 33кВ до 66кВ 5. кабели с масляным наполнением — от 66 кВ до 132 кВ 6. кабели сверхвысокого напряжения свыше 132 кВ

Кабели низкого напряжения

Для системы низкого напряжения мы используем кабели низкого напряжения. Кабели с низким напряжением рассчитаны только на напряжение ниже 1000 В.

Высокий Натяжные тросы

Используемые проводники с номиналом от 1000 В до 11 кВ называются кабелями высокого напряжения.

Супер-натяжные кабели

Эти типы электрических кабелей используются в распределительных линиях 22 кВ или 33 кВ.

Тросы сверхвысокого напряжения

Кабели с номинальным напряжением от 33 до 66 кВ называются кабелями сверхвысокого напряжения.

Сверхвысокое напряжение

Эти типы электрических кабелей используются в воздушной линии для передачи электроэнергии.

Типы кабелей на основе ядер и приложений

Существует три типа кабелей , которые используются в бытовых электрических строительных областях.Они есть,

Что такое силовые кабели? Типы и размеры

Какой провод используется при передаче энергии, называемой силовыми кабелями. Силовые кабели проводят ток в цепь. Тип электрических кабелей в основном используется в строительной линии. Есть одножильный, двухжильный, трехжильный, трехжильный и четырехжильный — это пять типов силовых кабелей. Размеры кабеля : 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 240, 300, 400, 600 и 1000 кв.мм — это силовой кабель сечения .

Одножильный кабель

Одножильные кабели имеют только один жильный провод большого размера, который может быть фазой, нейтралью или землей. Одножильный провод используется только в системе высокого напряжения.

Двухжильный кабель

Двухжильные кабели, изготовленные из двухжильных проводов, называются двухжильными, и это только фаза и нейтраль. Он используется в линии низкого напряжения.

Трехжильный кабель

Трехжильные кабели имеют тройные жилы, и это будут три фазы: красный, желтый и синий.В системе низкого напряжения 415В используются трехжильные проводники.

Три с половиной ядра

Тип электрических кабелей , имеющих четыре жилы, но последнюю жилу, будет наполовину меньше, чем другие. Красный, желтый и синий трех фаз используются для первых трех жил. Последний сердечник половинного размера используется как нейтральный. Три с половиной сердечника в основном используются в системах низкого напряжения.

Четырехжильные кабели

3 фазы и нейтраль, имеющие жилы четырехжильных кабелей, будут состоять из четырехжильных.Он используется в системе низкого напряжения.

Почему мы используем кабели управления? Типы и размеры

Контрольные кабели используются для управления системой электрического оборудования. Размеры кабелей управляющих проводов составляют от 0,75 до 2,5 кв. Мм. Кабели управления в основном используются на приборных и электрических панелях. Кабели размером 1,5 и 2,5 мм2 в основном используются для внутренней проводки панелей. Ядра — 2, 4, 5, 7, 12, 20, 30, 48, 70, 100c Размеры кабеля -0.75, 1, 1,5, 2,5 кв. Мм

Типы, размеры и использование инструментальных кабелей

Типы кабелей используются в приборном оборудовании, таком как преобразователи, датчики и переключатели. Требуется только источник постоянного тока. Жилы — 2, 4, 6, 10, 12, 19, 27, 37, 40, 50 пар. Размеры кабеля — 0,5, 0,75 и 1 кв. Мм Использование — термопары, датчик давления, датчик уровня, датчик перепада давления и датчики. Питание — 12 В или 24 В (постоянный ток)

Электрические кабели

Правила прокладки кабеля

Для фиксированной проводки внутри помещений должны использоваться кабели с изоляцией из ПВХ, резины или сшитого полиэтилена (сшитого полиэтилена) с многопроволочными медными проводниками в соответствии с электрическими стандартами.Кабели с одножильными медными или алюминиевыми жилами не допускаются. Для мест, подверженных более высокому, чем обычно, риску помех или повреждений, рекомендуется использовать бронированные кабели. В местах с более высоким, чем обычно, риском возгорания необходимо прокладывать кабели в металлическом кабелепроводе или медную оболочку с минеральной изоляцией или использовать проводники с повышенной огнестойкостью. Кроме того, цепи безопасности, такие как пожарная сигнализация, аварийное освещение и цепи управления, которые должны оставаться в рабочем состоянии в случае пожара, должны быть установлены в металлических кабелепроводах или подключены к проводам MICC.При размещении и выборе проводов необходимо учитывать все особые требования по предотвращению распространения огня. Могут потребоваться противопожарные барьеры, низкая дымоизоляция или другие меры. Гибкие кабели и шнуры общего назначения для электроприборов должны иметь изоляцию из ПВХ, с внешней оболочкой из ПВХ, многопроволочные медные жилы. Проводники для высокотемпературных устройств (например, электрические нагреватели, утюги, подвесные светильники, соединения внутри светильников) должны быть с изоляцией из термостойкой резины или ПВХ, с внешней оболочкой, многопроволочными медными проводниками и соответствовать стандарту.Проводники, подверженные повторяющимся механическим нагрузкам (например, лифты, тяжелая уличная техника и т. Д.), Должны соответствовать стандартным нормам. Если проводники устанавливаются под землей, они должны быть установлены таким образом, чтобы защитить от механических повреждений и обеспечить возможность удаления в будущем. Жилы для хвостовиков счетчиков (на 230 В) должны быть одножильными, с ПВХ изоляцией с наружной оболочкой. Сечение проводов необходимо выбирать в соответствии с ожидаемой нагрузкой, падением напряжения, температурой окружающей среды и установкой. Включая соответствующие группирующие факторы.Максимальное падение напряжения от точки подключения к удаленному концу любой конечной цепи не должно превышать 4%, за исключением особых случаев, когда оборудование было разработано для работы при более высоком падении напряжения. Следует избегать использования одножильных армированных проводов из-за возможности индуцированного нагрева. Однако такие проводники могут использоваться в случае крайней необходимости с письменного согласия дистрибьюторской компании и при принятии соответствующих мер предосторожности во избежание индуцированного нагрева.Такие меры предосторожности должны включать соответствующую конфигурацию фаз для уравновешивания наведенных токов, заземление только на одном конце и использование неферромагнитной брони, кабельных вводов и пластин сальников распределительного устройства. Все кабели, которые не имеют брони или не имеют металлической оболочки или экрана, должны быть проложены в пластиковых или металлических кабелепроводах или кабельных каналах по всей их длине. Проводники, проходящие через труднодоступные области, такие как стены, полы и сплошные потолки, должны быть без исключения проложены в каналах или коробах, чтобы их можно было вынуть в будущем.В таких случаях должны быть предусмотрены подходящие контрольные пластины и точки для извлечения. Провода без оболочки нельзя прокладывать в бетонных каналах. Может быть разрешено только для изолированных и защищенных оболочкой или гибких проводов, которые останутся доступными, но в местах, свободных от чрезмерного риска повреждения или помех (например, на высоте над головой или в незанятых местах). Такие проводники должны надежно поддерживаться кабельными зажимами, кабельным лотком или другими креплениями с подходящими интервалами. Все проводники должны быть проложены между специальными точками подключения (переключатели, распределительные коробки, распределительные щиты) и заканчиваться специальными наконечниками, зажимами, винтами или другими соединителями.Стыки между такими точками строго запрещены. Точки подключения и распределительные коробки должны оставаться доступными для облегчения будущего осмотра, ремонта и изменения. Если проводники подключаются к высокотемпературным приборам, их изоляция должна соответствовать ожидаемой рабочей температуре или, при необходимости, должна быть защищена термостойким материалом. Армированные проводники должны быть заделаны подходящими кабельными вводами, которые включают в себя заземляющую бирку подходящего номинала или другое предназначенное соединение с броней проводника и металлической оболочкой, если таковая имеется.Кабели нельзя прокладывать в шахтах лифта, кроме тех, которые служат для подъемных функций.

Типы электропроводки

Электропроводка — это процесс подключения проводников к электрическому оборудованию. Электропроводка : Набор фазных и нейтральных проводов, установленных в виде группы для подачи энергии в определенное место и исходящих от одного защитного устройства. В электромонтажных работах используются четыре типа электропроводки .1. Кольцо Электропроводка 2. Радиальный тип Электропроводка 3. Final Тип Электропроводка 4. Тип распределения Электропроводка Ниже приведены четыре типов электропроводки, определения , 1. Электрическая проводка кольцевого типа: Электрическая проводка кольцевого типа, которая подключается к одному защитному устройству, проходит через область, подлежащую питанию (через соответствующие розетки, переключаемые гибкие розетки и т. Д.), И возвращается к тому же защитному устройству. устройство, образуя таким образом электрически непрерывный контур. Электропроводка кольцевого типа должна подводиться к участкам внутри помещения, которые могут наиболее экономично обслуживаться несколькими приборами, совместно использующими один и тот же подвод кабеля, организованный в виде петли от одного автоматического выключателя на конечном распределительном щите. Это особенно удобно, если предполагается, что приборы будут работать в разное время дня. Кольцевую проводку обычно устанавливают в спальнях, гостиных, кухнях (за исключением основных бытовых приборов, таких как плиты), разделенных офисных помещениях и т. Д.2. Радиальная электрическая проводка: Электропроводка, которая подключается в «параллельной» или «разветвленной» конфигурации, исходящей от защитного устройства, к области, подлежащей питанию.

(. 4) | — Pandia.ru

Многие ученые люди Европы начали использовать новое слово «электричество» в своей беседе, так как они занимались собственными исследованиями. Свой вклад внесли ученые России, Франции и Италии, а также англичане и немцы.

ТЕКСТ 12

ИЗ ИСТОРИИ ЭЛЕКТРОЭНЕРГИИ

Существует два типа электричества: электричество в состоянии покоя или в статическом состоянии и электричество в движении, то есть электрический ток.Оба они состоят из электрических зарядов, статические заряды находятся в покое, а электрический ток течет и работает. Таким образом, они различаются по своей способности служить человечеству, а также по своему поведению.

Статическое электричество было единственным электрическим явлением, которое наблюдал человек в течение долгого времени. По крайней мере 2500 лет назад греки знали, как получить электричество, натирая вещества. Однако электричество, получаемое при трении предметов, нельзя использовать для зажигания ламп, кипячения воды, работы электропоездов и так далее.Обычно это очень высокое напряжение, и его трудно контролировать, к тому же он мгновенно разряжается.

Еще в 1753 году Франклин внес важный вклад в науку об электричестве. Он первым доказал, что разнородные заряды возникают из-за трения разнородных предметов. Чтобы показать, что заряды разные и противоположные, он решил назвать заряд на резине отрицательным, а заряд на стекле — положительным.

В этой связи можно вспомнить русского академика В.В. Петров. Он был первым, кто проводил эксперименты и наблюдения по электризации металлов путем их трения друг о друга. В результате он стал первым ученым в мире, решившим эту проблему.

Вольт. Открытие электрического тока появилось в результате экспериментов Гальвани с лягушкой. Гальвани заметил, что ноги мертвой лягушки подскакивают от электрического заряда. Он пробовал свой эксперимент несколько раз и каждый раз получал один и тот же результат. Он думал, что электричество генерируется внутри самой ноги.

Вольта начал проводить аналогичные эксперименты и вскоре обнаружил, что источник электричества находится не в ноге лягушки, а является результатом контакта двух разнородных металлов, использованных во время его наблюдений. Однако проводить такие эксперименты было непросто. Следующие несколько лет он провел, пытаясь изобрести источник постоянного тока. Чтобы усилить эффект, полученный с одной парой металлов, Вольта увеличил количество этих пар. Таким образом, гальваническая свая состояла из слоя меди и слоя цинка, расположенных один над другим, а между ними был слой фланели, смоченной в соленой воде.Проволока была соединена с первым диском из меди и с последним диском из цинка.

1800 год — это дата, которую следует помнить: впервые в истории мира возник непрерывный ток.

Вольта родился в Комо, Италия, 18 февраля 1745 года. Несколько лет он был учителем физики в своем родном городе. Позже он стал профессором естественных наук Университета Павии. После своего знаменитого открытия он путешествовал по многим странам, среди которых Франция, Германия и Англия.Его пригласили в Париж для чтения лекций о недавно открытом химическом источнике непрерывного тока. В 1819 году он вернулся в Комо, где провел остаток своей жизни. Вольта умер в возрасте 82 лет.

Текст 13

Природа электричества

Первое зарегистрированное наблюдение электричества было сделано древнегреческим философом Фалесом. Он заявил, что натертый мехом кусок янтаря привлекал легкие предметы. Но прошло более 22 веков, прежде чем Галилей и другие ученые начали изучение магнетизма и электрических явлений.

Было хорошо известно, что не только янтарь, но и многие другие вещества после протирания ведут себя как янтарь i. е. можно электрифицировать. Было обнаружено, что любые 2 разнородных вещества, вступившие в контакт и затем разделенные, наэлектризовались или приобрели электрические заряды.

В 19 веке представление о природе электричества полностью изменилось. Атом считался окончательным подразделением материи. Сегодня атом рассматривается как электрическая система.В этой электрической системе есть ядро, содержащее положительно заряженные частицы, называемые протонами. Ядро окружено более легкими отрицательно заряженными электронами. Итак, самая важная составляющая материи состоит из электрически заряженных частиц. Материя нейтральна и не производит электрических эффектов, если имеет одинаковое количество обоих зарядов.

Но когда количество отрицательных зарядов отличается от количества положительных, материя будет производить электрические эффекты. Потеряв часть своих электронов, атом имеет положительный заряд: при избытке электронов он имеет отрицательный заряд.

ТЕКСТ 14

АТМОСФЕРНОЕ ЭЛЕКТРИЧЕСТВО

Электричество играет настолько важную роль в современной жизни, что для его получения люди сжигают миллионы тонн угля. Уголь сжигают, а не в основном используют как источник ценных химических веществ, которые в нем содержатся. Поэтому поиск новых источников электроэнергии — важнейшая проблема, которую пытаются решить ученые и инженеры.

Коды домашней электропроводки

»НОВАЯ ЭЛЕКТРОННАЯ КНИГА«

Электропроводка | Домашняя проводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проволочные переключатели | GFCI Outlet | Электропроводка | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Экономия энергии | Солнечные вытяжные вентиляторы | Электромонтаж SIP домов | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Электрик | Электробезопасность | Схемы подключения и символы
Задать вопрос | Электроремонт | Электрические книги | Электрические вопросы и ответы | Устранение электрических неисправностей » Главная »Каталог электропроводки »Коды электропроводки для дома

Разъемы проводов — электрические 101

Синий провод- Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод — Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к проводам переключателя.

Yellow Wing- Гайка Обычно используется для подключения 2 проводов № 14 или 2 № 12.

Tan Twister Обычно используется для подключения от 2 до 3 проводов №14 или №12.

Red Wing- Гайка Обычно используется для соединения от 3 до 4 проводов № 14 или № 12 или 3 № 10.

Соединители для стыкового сращивания проводов телефона для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр — от 22 до 24 AWG.Эти провода используются для проводки телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения. Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. Для соединения верхней и нижней части разъема можно использовать плоскогубцы или щипцы для обжима.

На изображении справа показана проводка устройства открывания ворот гаража, соединенная с стыковым соединителем телефонного провода.

Как установить Twist- на соединители проводов

1. Выключите питание.
2. Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
3. Совместите изношенные жилы и проводники.
4. Равномерно сожмите концы проводов.
5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
6. Слегка потяните за каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если провод откручивается при вытягивании на шаге 6, отсоедините соединение и начните заново. Для правильного подключения может потребоваться соединитель другого размера.

Push- в разъемах для проводов

Подключить провода в разъемы push- очень просто, но отсоединить их очень сложно.Их следует использовать только в светильниках. В осветительных приборах используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не вставляйте нажимные в разъемы в распределительной коробке. Если необходимо изменить провода в распределительной коробке с разъемами push-, провода в этих разъемах, вероятно, придется разрезать и повторно соединить с помощью twist- на разъемах.

Разъемы для проводов используются для соединения двух или более проводов.Типов соединителей для проводов много, самые распространенные — скрученные на. Фирма IDEAL Industries twist- на проводных соединителях является наиболее распространенной и будет рассмотрена в этой статье. Разъемы Twist- на проводе доступны во многих размерах с кодировкой цвета , что позволяет использовать провода разного калибра и количества проводов.

Twist- On Wire Connectors

IDEAL Industries первый соединитель проводов назывался wire- nut® и стал торговым названием для любого соединителя Twist- on Wire.IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер. Цвета и размеры разъемов в отрасли не совпадают, но они аналогичны разъемам IDEAL.

Таблица идеального сечения проводов

— Краткое руководство на двух страницах для подбора размера провода, количества проводов и цветового кода разъема проводов.

Брошюра

Ideal Wire Connector — Полное руководство по их продукции для разъемов проводов.

Размеры разъема для проводов

Размер разъема для проводов зависит от калибра проводов и количества проводов, соединенных вместе. На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Разъемы для общих проводов

Twister® — IDEAL считает, что это наиболее распространенный разъем для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве.Они доступны в трех размерах. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной соединитель, его следует заменить новым проводным соединителем из-за расширения.

Wire- Nut® — оригинальный соединитель для проводов, доступен в пяти размерах.

Wing- Nut® — Они имеют профилированные крылья для обеспечения надежного захвата и дополнительного крутящего момента.
