Принцип работы электроконтактных манометров
Принцип действия электроконтактного прибора очень прост. Стрелка манометра является подвижным контактом, неподвижные контакты установлены так, чтобы стрелка касалась их при достижении в системе (Рвкл) или (Роткл). При этом, исходя из исполнения конкретной модели, происходит размыкание либо замыкание соответствующей электрической цепи, управляющей мотором компрессора или электромагнитным клапаном. На каждый электроконтактный манометр нанесена маркировка, описывающая его разновидность и характеристики.
Использование, преимущества и недостатки электроконтактных манометров
Устройства весьма популярны в различных отраслях промышленности и инфраструктурных систем:
- Технологические установки.
- Машиностроительные станки.
- Генерация и распределение тепла.
- Водопроводные сети.
- Компрессорная техника.
- Промышленные холодильники.
Электроконтактные приборы обладают рядом важных преимуществ по сравнению со своим функциональным конкурентом- реле давления.
К ним относятся:
- Не требуется отдельного соединения для подключения манометра.
- Простота настройки пределов срабатывания, не нужны специальные инструменты.
- Четкая визуализация настроек.
Есть у устройства и недостатки:
- Малый предельный ток, который электроконтактный прибор может коммутировать. Это ограничивает мощность нагрузки. Для больших нагрузок манометр будет только сигнализирующим элементом, его приходится использовать для управления более мощными коммутационными приборами.
- Высокая цена. Стоит примерно втрое дороже реле. (Зато не надо тратиться на отдельный манометр).
Контактный манометр удобно использовать в случаях небольшой мощности нагрузки и отсутствия современной электронной системы автоматики.
Чертежи ЭКМ манометра
Схема зон для ЭКМ манометра

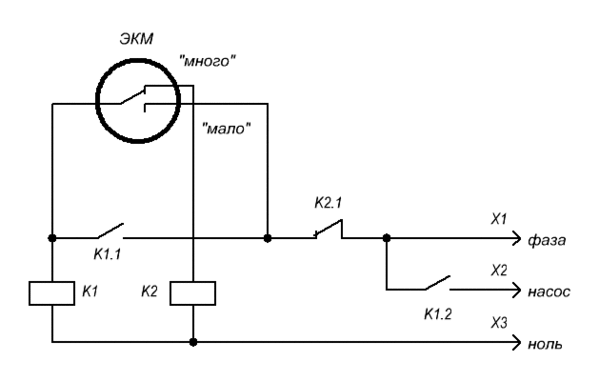

Принципиальные электрические схемы для src=»https://mirpriborov.com/upload/medialibrary/900/900ace5a98ea1d172aac6b701a9e9f22.
jpg» class=»aligncenter» width=»789″ height=»1024″|fcw3qayjh5a| alt=»манометр ЭКМ чертеж — принципиальная электрическая схема ТМВ исп 2.jpg» src=»https://mirpriborov.com/upload/medialibrary/f15/f15abc682ef7893c1f29667eb2e57431.jpg» class=»aligncenter» width=»800″ height=»1014″[/img]
Монтаж и эксплуатация манометра электроконтактного ЭКМ
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Монтаж/демонтаж производить при отсутствии давления в трубопроводе.
Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для защиты манометра от воздействия пульсаций измеряемой среды и уменьшения влияния температуры среды на точность показаний манометра.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку (БП-ТМ-30-G½ или БП-ТМ-30-М20×1,5), петлевой трубки, трехходового крана.
В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Устройство электроконтактного манометра
Конструктивно устройство представляет собой доработанный стрелочный манометр. Отличия заключаются в следующем:
- Ось стрелки индикатора изолирована от корпуса, деталей электроконтактного прибора и шкалы.
- На циферблате добавлены две стрелки, задающие (Рвкл) и (Роткл)Их можно перемещать по шкале.
- Эти стрелки находятся на одной оси с главной индикаторной стрелкой, места их крепления изолированы друг от друга,
- Индикаторная стрелка вращается независимо от задающих.
- К подшипникам крепления стрелок подведены токоведущие ламели, электрически присоединенные к соответствующей стрелке. С другой стороны ламели выведены в контактную группу.
- Провода могут монтироваться к клеммам внутри корпуса, а могут выводиться наружу пучком со смонтированным разъемом на конце.
Иногда стрелку, задающую (Рвкл), делают синего цвета, а стрелку для (Роткл)- красного. Но у большинства моделей обе стрелки синие, и их различают по положению на шкале: (Рвкл) всегда левее. Подключение оборудования к электроконтактному манометру проводится в зависимости от варианта его исполнения.
Для различных потребителей и коммутационных схем выпускается несколько разновидностей (исполнений) устройства:
- Одноконтактное нормально разомкнутое.
- Одноконтактное нормально замкнутое.
- Двухконтактное, оба нормально замкнутых.
- Двухконтактное, оба нормально разомкнутых.
- Двухконтактное, один нормально замкнутый, другой- нормально разомкнутый.
- Двухконтактное, один нормально разомкнутый, другой- нормально замкнутый.
С помощью подбора нужного варианта исполнения можно обойтись без дополнительных инвертирующих реле, усложняющих и удорожающих электрическую схему оборудования и повышающих вероятность его отказа.
С электроконтактной приставкой
Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5. Область применения:
теплоснабжение, водоснабжение, вентиляция, машиностроение.
Принцип работы манометры ЭКМ
Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления. Манометр (электроконтактный) — это манометрический датчик электрической сигнализации наибольшего и наименьшего давления, который предназначается для его измерения. Осуществляет такую работу встроенное устройство сигнализации, состоящее из двух простых стрелок, устанавливаемых на максимальную и минимальную величину определяемого давления, а также контакта по измерительному указателю.
ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение установки (пороговое значение) происходит замыкание или размыкание электрической цепи. ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ. Выпускаются одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма», например, применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Установка манометра функционирует таким образом: напор среды сквозь присоединительную втулку идет во внутреннюю часть согнутой медной трубы овального сечения.
Под воздействием этого давления шланг пытается выровняться. Передвижение трубы происходит на подпружиненный стержень с индикатором через баланс и тяжесть. Стрелка вращается следом за перемещением шланга, выставляя поступающее давление. Измерительная система содержится внутри корпуса со шкалой. Оболочки оборудования, предназначенного для определения напора воды, нередко производят герметичными и еще дополнительно наполняют глицерином для подавления гидроударов, а также понижения тремора (дрожания) указателя. Чтобы уменьшить влияние таких ударов на приборы, к ним подключаются демпфирующие трубки Перкинса. Для предохранения устройства от бросков давления можно аналогично применять кнопочный клапан. В таком случае манометр (электроконтактный) показывает рабочее значение напора лишь при нажатии кнопки на вентиле.
Важные факты применения ЭКМ манометра:
- Довольно нередко корпуса устройств, предназначенных для измерения напора газов, красят в разные оттенки. Так, оборудование с синим окрасом оболочки служит для определения давления кислорода. Желтым тоном корпуса обладает электроконтактный манометр на аммиак, белым – на ацетилен, серым – на хлор, а темно-зеленым — на водород. Приборы на пропан, а также остальные горючие газы, отличаются красным цветом. Корпус черного оттенка имеют установки, служащие для функционирования с негорючими газами.
- Кислородное оборудование в любом случае должно быть обезжирено, так как порой даже маленькое засорение присоединительной втулки и устройства при контакте с насыщенным кислородом может довести до воспламенения и еще хуже — взрыва. Установки на ацетилен не предполагают присутствия в механизме измерения сплавов меди, потому что при соединении с этим элементом есть опасность возникновения взрывоопасной смеси.
- Один и тот же манометр (электроконтактный) можно применять для определения давления разных условий (газа, жидкости, пара), если основы его устройства стойкие к данным средам. Если прибор отличается ограниченным использованием, то на его шкале существуют дополнительные знаки, сообщающие о свойствах эксплуатации такой установки.
- Нанесенная на стекло устройства красная отметка отвечает предельному давлению измеряемых условий либо рабочему напору емкости в зависимости от области применения манометра.
- Обычно обслуживание оборудования (замену, установку, демонтаж) производят водопроводчики, газовщики либо технологический персонал (аппаратчики). Чтобы проверить, к примеру, электроконтактный манометр ДМ, используются масляные колонки. По правилам безопасности, помимо ежегодной апробации, устройства должны дополнительно проверяться по контрольному прибору.
Желтым тоном корпуса обладает электроконтактный манометр на аммиак, белым – на ацетилен, серым – на хлор, а темно-зеленым — на водород. Приборы на пропан, а также остальные горючие газы, отличаются красным цветом. Корпус черного оттенка имеют установки, служащие для функционирования с негорючими газами.
Основные технические характеристики ЭКМ приведены ниже:
Электрическая схема:
исполнение I (ОЗ — один замыкающий контакт) исполнение II (ОР — один размыкающий контакт) исполнение III (ЛРПР — левый размыкающий, правый размыкающий) исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий) исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий) исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
Параметры электроконтактов:
максимальное напряжение: -220 В, ~380 В максимальный ток: 1, А максимальная разрывная мощность контактов: 30 Вт, 50 В•А
Общие технические параметры ЭКМ манометров
Диаметр корпуса
100, 150 мм
Класс точности
1,5
Диапазон показаний давлений
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа ТМ −0,1…0 МПа ТВ* −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа ТМВ* * — только исполнение I, II, V.
Рабочая температура
Окружающая среда: −60…+60 °C Измеряемая среда: до +150 °C
Конструкция
Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Принцип действия
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи. Электрическая схема
Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР для ТВ), Исп. II (ОР для ТМ, ОЗ для ТВ и ТМВ) Двухконтактная — Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ для ТМ, ПРЛЗ для ТВ, ЛЗПЗ для ТМВ), Исп. VI (ЛЗПР)** ** — только ТМ
Тип контактов
с магнитным поджатием, серебряное покрытие
Максимальное напряжение
−220 В, ~380 В Максимальный ток 1 А Максимальная разрывная мощность контактов 30 Вт, 50 В·А
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний
±4
Корпус
IP40, сталь, цвет черный
Кольцо
Сталь, цвет черный
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Марка стали
Корпус, кольцо — сталь 10
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое Присоединение
Радиальное
Резьба
присоединения G½ или М20×1,5
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Схема подключения электроконтактного манометра
Наиболее популярные среди потребителей схемы устройства — двухконтактные.
В широко используемых приборах отечественного производства серии ДМ версию определяют по цветам задающих стрелок:
- Версия 3 (Рвкл)- синяя и (Роткл)- красная.
- Версия 4 (Рвкл)-красная и (Роткл)-синяя.
- Версия 5- обе стрелки синие.
- Версия 6- обе стрелки красные.
У прибора четыре пронумерованных вывода:
- Общий.
- (Рвкл).
- (Роткл).
- Земля.
Выводы промаркированы на разъеме, расположенном на кожухе прибора, в ответной части разъема маркировки нет.
принцип действия ЭКМ. Что это такое? Схема подключения манометра с приставкой. Для чего предназначен взрывозащищенный манометр?
- Что это такое?
- Популярные модели
- Применение
Чтобы правильно эксплуатировать такое узкоспециализированное оборудование, как электроконтактный манометр, пользователю следует ознакомиться с определенными особенностями данных устройств и оценить наиболее популярные модели.
Помимо всего прочего, специалисты рекомендуют обратить внимание на определенные советы по применению.
Что это такое?
Электроконтактным манометром, или ЭКМ, называется специализированный датчик, который предназначен для более эффективного и точного измерения давления вакуумметрического или избыточного типа в самых разнообразных средах, включая пар, газ или жидкость.
Данный конструкционный элемент оборудования движется по заданной системе с приставкой неподвижных числовых значений.
В зависимости от того, какая именно модель используется, в устройстве наблюдается замыкание или размыкание так называемой электрической цепи, которая отвечает за работу электромагнитной клапанной установки или компрессионного движка.
На все электроконтактные манометры производитель наносит специализированную маркировку — элемент, показывающий определенные характеристики оборудования и определяющий его разновидность.
Следует также отметить основное отличие данной разновидности устройств от других популярных типов — это более эффективное изолирование мест крепления второстепенных контактов с индикаторными элементами, что объясняется их нахождением на одной и той же оси. Вращение индикаторной стрелки всегда происходит, вне зависимости от того, как расположены задающие контакты. Исходя из выбранной разновидности оборудования контактные провода могут устанавливаться непосредственно внутрь корпуса, где они присоединяются к клеммам или выводятся за оболочку устройства.
В последнем варианте используется пучковой метод с дополнительным монтажом разъема.
А также необходимо обратить внимание на основные достоинства данного типа оборудования.
Особенность подобного оборудования — это высокое разнообразие различных видов, что позволяет подобрать наиболее подходящее устройство в зависимости от внешних сред и характеристик. Например, при слишком высоком риске взрыва применяются элементы с взрывозащищенным корпусом, внутри которых находятся щелевые соединения. Помимо вышеперечисленных достоинств и особенностей, также необходимо обратить внимание на некоторые недостатки.
Например, такие устройства характеризуются слишком небольшим предельным током, что в значительной степени ограничивает фактическую мощность нагрузки. Если нагрузка слишком большая, то данный манометр будет выполнять исключительно роль сигнализатора и элемента, при помощи которого выполняется управление другим коммутационным оборудованием.
А также пользователи отмечают такой существенный минус, как слишком высокая стоимость. В специализированных магазинах подобные манометры стоят приблизительно в 3-4 раза дороже, чем классическое реле. Данная особенность дает возможность использовать исключительно реле, на которое дополнительно монтируется контактная группа. Манометры электроконтактного вида используются в гидравлических системах, компрессионном оборудовании, устройствах пневматического типа, а также бытовых автоклавах.
Что касается определенных сфер применения, подобный конструктивный и функциональный элемент нашел широкое распространение в металлургии, водоснабжении, энергетики и нефтехимической промышленности.
Популярные модели
Поскольку современные производственные компании выпускают большое разнообразие обозреваемой разновидности оборудования, пользователю необходимо ознакомиться с наиболее популярными моделями. Данная рекомендация позволит обезопасить предприятие от различных сбоев или проблем, в частности, такой распространенной ситуации, как неправильное измерение сред.
- Одним из наиболее распространенных устройств является манометр PGS23.100 от компании WIKA, отличительные черты которого — это наличие встроенной трубки Бурдона и возможность установки четырех электроконтактов. Данная модель применяется для регулирования и управления различными производственными процессами с целью контроля сетевого состояния устройства, а также высокоэффективной работы в любых агрессивных средах.
- Следует рассмотреть также одну из наиболее типичных моделей манометров, произведенных на государственных мощностях — модель ЭКМ-1. Главным назначением данного оборудования является быстрое и эффективное получение различных сигнальных показателей, которые позволяют оценить состояние постоянного или пульсирующего давления в той или иной среде. Обычно такой прибор устанавливается в случае большого скопления газа. Особенность ЭКМ-1 — это функционирование основной электрической цепи с контактными данными при фактической силе тока в 1 А, при показателе переменного напряжения в 380 В. Следует отметить, что дополнительная стрелка оборудования передвигается исключительно в момент настройки, что позволяет более эффективно совмещать ее с контактной группой.
Главным назначением данного оборудования является быстрое и эффективное получение различных сигнальных показателей, которые позволяют оценить состояние постоянного или пульсирующего давления в той или иной среде. Обычно такой прибор устанавливается в случае большого скопления газа. Особенность ЭКМ-1 — это функционирование основной электрической цепи с контактными данными при фактической силе тока в 1 А, при показателе переменного напряжения в 380 В. Следует отметить, что дополнительная стрелка оборудования передвигается исключительно в момент настройки, что позволяет более эффективно совмещать ее с контактной группой.- Широко распространенными моделями также являются устройства типа ВЭ-16Рб и ЭКМ-2У. Данное оборудование применяется во взрывозащищенном варианте, при этом минимальными температурными условиями для функционирования является 60°C. Вышеперечисленные установки также могут монтироваться в виде основных контрольных приборов для отслеживания состояния смазывающего вещества, в качестве контроллеров давления масляной субстанции или в добывающих предприятиях газа и нефти.
Единственным недостатком такой системы является отсутствие функционирования в случае избыточного давления.
- С целью эффективной работы в случае наличия разрежения могут использоваться модели вида МТ-3С или аналогичные устройства. Отличительные черты данного оборудования — это улучшенная и точная шкала с дополнительными контактными элементами, что дает возможность эффективнее настраивать рабочий диапазон.
Применение
Наиболее распространенная схема подключения для описываемой разновидности устройства — это двухконтактная модель, которая дает возможность подключить как зарубежные, так и отечественные модели. Если подключается оборудование с промежуточным реле, необходимо воспользоваться услугами профессионального специалиста, поскольку в данном случае важно наличие специализированного инструментария.
Чтобы повысить безопасность измеряющего прибора и увеличить сроки поверки, оператор оборудования может установить специализированные контакты магнитномеханического типа. Подобные соединения дают возможность коммутировать точки с большими показателями мощности и разрывной силой. В данном случае для повышения прочности применяются специальные магниты.
В процессе эксплуатации особенно важно следить за тем, чтобы рабочие параметры измеряемой установки не были больше аварийных показателей. В противном случае оператору системы необходимо срочно отключить оборудование от сети и не активировать до тех пор, пока не будет устранена основная проблема.
Чтобы избежать опасных ситуаций, специалисты рекомендуют приобретать манометр с установленной системой безопасности автоматизированного типа, которая способна быстро отключать различные среды или системы, а после установки проверить, работает ли он. На рынке также существует большое количество разнообразных датчиков, позволяющих быстро отследить изменения и спрогнозировать ошибку.
