Опубликовано Манометр электроконтактный (ЭКМ)
Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.

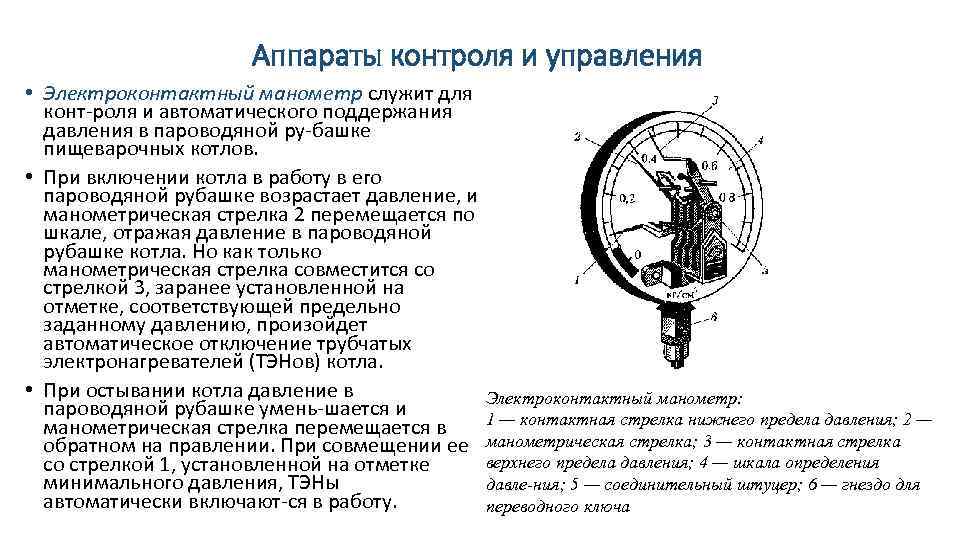

ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.
ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно.
Варианты исполнения манометров
ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:
- Электрическая схема:
- исполнение I (ОЗ — один замыкающий контакт)
- исполнение II (ОР — один размыкающий контакт)
- исполнение III (ЛРПР — левый размыкающий, правый размыкающий)
- исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий)
- исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий)
- исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
- максимальное напряжение: -220 В, ~380 В
- максимальный ток: 1, А
- максимальная разрывная мощность контактов: 30 Вт, 50 В•А
Диаметр корпуса
100, 150 мм
Класс точности
1,5
Диапазон показаний давлений
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа |
| ТВ* | −0,1…0 МПа |
| ТМВ** | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа |
* — только исполнение I, II, V.
Рабочая температура
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C

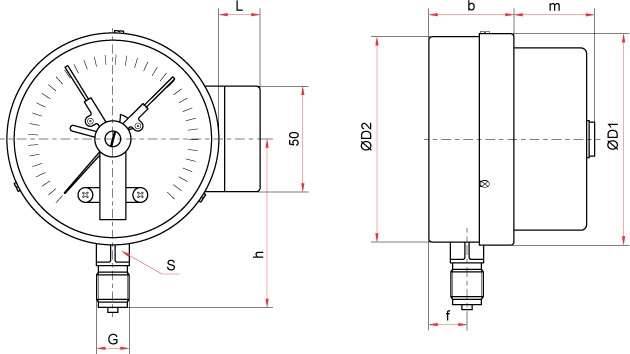

Конструкция
Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Принцип действия
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Электрическая схема
Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР — ТВ), Исп. II (ОР — ТМ, ОЗ — ТВ и ТМВ)
Двухконтактная — Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ), Исп.
Тип контактов
с магнитным поджатием, серебряное покрытие
Максимальное напряжение
−220 В, ~380 В
Максимальный ток
1 А
Максимальная разрывная мощность контактов
30 Вт, 50 В·А
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний
±4
Корпус
IP40, сталь 10, цвет черный
Кольцо
Сталь 10, цвет черный
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Присоединение
Радиальное
Резьба присоединения
G½ или М20×1,5
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
Описание:Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54). Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5. Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления. Данный манометр работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи. Манометры ЭКМ производства Росма изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ. Преимущества:В манометрах ЭКМ Росма применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Область применения:Теплоснабжение, водоснабжение, вентиляция, машиностроение. Принцип действия:Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи. Конструкция:Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Варианты исполнения:Манометры ЭКМ Росма изготавливаются одноконтактные и двухконтактные в шести исполнениях по ГОСТ 2405–88. • исполнение I (ОЗ — один замыкающий контакт) • максимальная разрывная мощность контактов: 30 Вт, 50 В·А
|
|||||
Основные технические характеристики ЭКМ Росма:
I (ОЗ для ТМ и ТМВ, ОР — ТВ), Исп. II (ОР — ТМ, ОЗ — ТВ и ТМВ)
Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.Обозначения приборов и средств автоматизации на схемах, установленных ГОСТ 21.208-2013
Обозначения приборов и средств автоматизации на схемах, определенных ГОСТ 21.208-2013Контрольно-измерительные приборы и автоматика
ru
wap
Приложение для Windows ⁄ Android
Данная страница не является оригиналом ГОСТ 21.208-2013. Просто краткий обзор. Перевод может быть неточным.
4 Обозначения приборов и средств автоматизации на схемах
4.1 Графические обозначения
4.1.1 Графические обозначения устройств, средств автоматизации и линий связи должны соответствовать таблице 1.
| Table 1 | |
| Description | Symbol |
| 1 Located in field: | |
| a) basic designation | |
| b) alternate designation | |
| 2 Device, apparatus установлено на панели: | |
| а) основное обозначение | |
| б) альтернативное обозначение | |
3 Функциональные блоки цифрового оборудования (контроллер, системный блок, блок интерфейса монитора и др. ). | |
| 3 Устройство, установленное за пределами панели | |
| A) Основное обозначение | |
| B).0027 | |
| а) основное обозначение | |
| б) альтернативное обозначение | |
| 5 Общий привод. Основное обозначение | |
| 6 Привод, когда потерян или контрольный сигнал управления: | |
| A) до открытого положения | |
| B) до закрытого положения | |
| B). заблокирован в последнем положении | |
| 7 Привод с дополнительным ручным приводом** | |
| * При размещении средств автоматизации в шкафах, стеллажах, предназначенных для размещения только систем автоматики, допускается не обозначать оборудование ромбами на схемах. ** Обозначение может использоваться с любым из дополнительных знаков, характеризующих положение регулирующего органа при отключении электропитания или потере управляющего сигнала.  | |
4.2 Буквенные обозначения
4.2.1 Основное буквенное обозначение измеряемых величин и функциональных характеристик приборов должно соответствовать приведенным в таблице 2.
| Let | Измеренное значение | Функциональная особенность прибора | ||||||
| Основное указание на измеренное значение | Дополнительное обозначение, указание | 1515415.0027 | Выходной сигнал GERON | ADDI | — | Alarm system | — | — |
| B | Flame, burning | — | — | — | — | |||
| C | + | — | — | Автоматический контроль | — | |||
| D | + | Разница | — | — | 9003 ) | |||
| E | В напряжении | — | — | Отрицательный элемент (5,11,3) | — | |||
| F | . Поточная скорость | , FRACTION | .0027 | — | — | |||
| G | + | — | Primary indicating device | — | — | |||
| H | Hand | — | — | — | The upper limit Измеренное значение (5.11,7) | |||
| I | Ток | — | Вторичное устройство | — | — | |||
| J | Power | |||||||
| J | ||||||||
| J | — | — | — | |||||
| K | Time, time program | — | — | Control station (5.11.2) | — | |||
| L | Level | — | — | — | верхний H и нижний L)||||
| N | + | — | — | — | — | |||
| O | + | — | — | — | — | |||
| P | Pressure, vacuum | — | — | — | — | |||
| Q | Quantity | Integration, summation over time | — | + | — | |||
| R | Radio  13) | — | Record | — | — | |||
| S | Speed, frequency | Safety device (5.8) | — | Turn on and off, switching, locking (5.11.4) | — | |||
| T | Temper | — | — | Transfor | — | |||
| U | Several dissimilar measured values | — | —— | |||||
| x | UNSUP | — | — | Вспомогательное вычислительное устройство (5.11,6) | — | | |||
| Z | Размер, позиция, Difpl | + | — | | |||||
| Примечания. 1 Буквы, отмеченные знаком «+», назначаются по выбору пользователя, а знаки «-» не используются. 2 Номера пояснительных пунктов указаны в скобках. | ||||||||
4.2.2 Дополнительные условные обозначения, используемые для обозначения дополнительных функциональных характеристик приборов, преобразователей сигналов и вычислительных устройств, приведены в таблице А.
1 (приложение А), обозначения функций двоичной логики и условные обозначения устройств двоичной логики в схемы приведены в таблице А.2 (приложение А).
5.11 Функциональные особенности устройств
5.11.1 Буква А используется для обозначения функции «сигнализация» независимо от того, размещается ли сигнальное оборудование на щитке или для использования ламп, встроенных в само устройство.
5.11.2 Буква К используется для обозначения поста управления, имеющего переключатель выбора типа управления и устройство дистанционного управления.
5.11.3 Буквой Е обозначают чувствительный элемент, выполняющий функцию первичного преобразования: термоэлектрические преобразователи, преобразователи термосопротивлений, пирометрические датчики, первичные устройства расходомеров и др.
5.11.4 Буква S используется для обозначения контакта устройства, используемого только для включения, выключения, коммутации, блокировки.
При использовании контакта устройства для включения, выключения и одновременно для сигнализации в обозначении устройства используйте обе буквы: S и A.
5.11.5 Буква Т используется для обозначения первичных устройств неиндикаторных приборов с дистанционной передачей сигналов: манометров, дифференциальных манометров, манометрических термометров.
5.11.6 Буква Y используется для обозначения вспомогательного устройства, служащего вычислительным устройством.
5.11.7 Пределы измеряемых величин, для которых, например, допускается включение, выключение, блокировка, сигнализация, могут быть указаны добавлением букв Н и L. Сочетание букв НН и LL равно используется для обозначения двух значений. Буквы располагаются справа от графического обозначения.
5.11.8 Отклонение функции D в сочетании с функцией A (предупреждение) указывает на то, что измеряемая величина отклонилась от задания или другой контрольной точки более чем на заданное число.
5.12 При построении букв указываются не все функциональные характеристики устройства, а только те, которые используются в данной схеме.
5.13 При необходимости указать измеряемую величину справа от условного обозначения прибора можно указать наименование, условное обозначение этой величины или ее значение, для измеряемой величины А указать тип анализатора, обозначение анализируемая величина и интервал значений измеряемого параметра.
5.14 Для обозначения величин, не предусмотренных настоящим стандартом, допускается использовать резервные буквы. Использование избыточных букв должно быть расшифровано на диаграмме.
5.15 Линии к устройству изображаются в любой точке графического символа (сверху, снизу, сбоку). При необходимости укажите стрелками направление передачи сигналов по линиям связи.
5.16 Примеры построения условных обозначений приборов и средств автоматизации приведены в таблице Б.1 (приложение Б).
6 Размеры символов
6.1 Размеры графических обозначений приборов и средств автоматизации на схемах приведены в таблице 3.
6.2 Графические обозначения на схемах выполняются сплошной толстой основной линией, а горизонтальная разделительная линия в пределах графического обозначения и линии связи — сплошной тонкой линией по ГОСТ 2.303.
| Таблица 3 | |
| Описание | Обозначение |
| 1 Прибор: | |
| A) Основное обозначение | |
| B) Допустимое обозначение | |
2 Функциональные блоки по цифровым оборудованию (контроллер, подразделение, подразделение. | |
| 3 Устройство (входит в схему автоматики) | |
| а) основное обозначение | |
| б) допустимое обозначение | 7 |
| 4 Исполнительный механизм | |
Приложение B
(справочное)
Примеры построения условных обозначений приборов и средств автоматизации
| Таблица B.1 | ||
| Описание | Обозначение | |
| Первичный измерительный преобразователь (чувствительный элемент) для измерения температуры, монтаж на месте. Например: термоэлектрический (термопарный) преобразователь, термометр сопротивления, термобаллон манометрического термометра, датчик пирометра и др. | ||
| Показывающее устройство для измерения температуры, монтаж на месте. Например: ртутный термометр, манометрический термометр и др. | ||
Показывающее устройство для измерения температуры, устанавливаемое на панель. Например: милливольтметр, логометр, потенциометр, автоматический мост и т. д. | ||
| Устройство без индикации для измерения температуры с дистанционной индикацией, устанавливаемое на месте. Например: термометр без индикации (или любой другой датчик температуры без индикации) с пневматической или электрической передачей | ||
| Регистрирующее, одноточечное устройство для измерения температуры, устанавливаемое на панели. Например: регистрирующий милливольтметр, логометр, потенциометр, автоматический мост и др. | ||
| Регистрирующее устройство для измерения температуры с автоматическим счетным устройством, устанавливаемое на панель. Например: многоточечный регистрирующий потенциометр, автоматический мост и т.п. | ||
| Регистрирующее, контролирующее устройство для измерения температуры, устанавливаемое на панели. Например: любой регистрирующий регулятор температуры (термометр манометрический, милливольтметр, логометр, потенциометр, мостовой автоматический и т.  д.) | ||
| Регулятор температуры без индикации, монтаж на месте. Например: дилатометрический регулятор температуры | ||
| Комплект регистрации и контроля для измерения температуры, оснащенный станцией управления, установленной на распределительном щите. Например: вторичное устройство и блок управления системы «Старт» | ||
| Устройство без индикации для измерения температуры с контактным выходом, полевого монтажа. Например: реле температуры | ||
| Первичное устройство контроля температуры в системе автоматики | ||
| Измерение температуры. Аналого-цифровой преобразователь, устанавливаемый на распределительном щите, включенном в схему автоматики. | ||
| Пульт байпасной панели, установленный на щите | ||
| Выключатель электрических измерительных цепей (управления), выключатель газовых (воздушных) линий, устанавливаемый на щите | 28 Устройство индикации для измерение давления (вакуума), полевой монтаж. | |
| Прибор безиндикаторный для измерения давления (вакуума) с дистанционной индикацией, полевой установки. Например: манометр без индикации (дифференциальный манометр) с пневматической или электрической передачей данных | ||
| Самописец для измерения давления (вакуума), крепится на панели. Например: регистрирующий манометр или любой дополнительный прибор для регистрации давления | ||
| Прибор для измерения давления с контактным выходом, устанавливаемый на месте. Например: реле давления | ||
| Показывающее устройство для измерения давления (вакуума) с контактным выходом, полевого монтажа Например: электроконтактный манометр, вакуумметр и т.д. | ||
Первичный измерительный преобразователь (чувствительный элемент) для измерения расхода, монтаж на месте. Например: датчик индукционного расходомера и т.д. | ||
| Устройство без индикации для измерения расхода с дистанционной индикацией, устанавливаемое на месте. Например: ротаметр без индикации с пневматической или электрической передачей данных | ||
| Регистрирующее устройство для измерения коэффициента расхода, устанавливаемое на панели. Например: любое вторичное устройство для регистрации коэффициента расхода | ||
| Показывающее устройство для измерения расхода, устанавливаемое на месте. Например: показывающий дифманометр (ротаметр) | ||
| Интегрирующее устройство для измерения расхода, для полевого монтажа. Например: любой противорасходомер без индикации с интегратором | ||
| Показывающее устройство для измерения расхода, интегрирующее, полевого монтажа. Например: Дифманометр показывающий с интегратором | ||
| Расходомер массовый многопараметрический, обеспечивающий измерение расхода и температуры с аналоговым токовым выходом 4-20 мА | ||
Прибор для измерения расхода интегрирующий, с выходом для выдачи сигнала после прохождения заданного количества вещества, установленного на месте. Например: счетчик-дозатор | ||
| Преобразователь (датчик) для измерения уровня, монтаж на месте. Например: электрический датчик или емкостной уровнемер | ||
| Устройство для измерения уровня, показывающее, полевого монтажа. Например: манометр (дифманометр) для измерения уровня | ||
| Прибор для измерения уровня с выносным блоком индикации. Показать в виде двух отдельных блоков с соединительной линией по ГОСТ 21.408 | ||
| Прибор для измерения уровня с контактным выходом, полевого монтажа. Например: датчик уровня, используемый для блокировки и сигнализации верхнего уровня | ||
| Устройство без индикации для измерения уровня, с дистанционной передачей данных, полевого монтажа. Например: датчик уровня без индикации с пневматической или электрической передачей данных | ||
Устройство без индикации для измерения уровня, регулирующее, с контактным выходом, полевого монтажа. Например: электрический регулятор уровня. Буква H в данном примере означает замок на верхнем уровне | ||
| Показывающее устройство для измерения уровня с контактным выходом, устанавливаемое на распределительном щите. Например: вторичное показывающее устройство с сигналом тревоги. Буквы H и L обозначают сигнализацию верхнего и нижнего уровней | ||
| Прибор безиндикаторный для измерения плотности раствора, с дистанционной индикацией, полевого монтажа. Например: датчик плотномера с пневматической или электрической дистанционной индикацией | ||
| Показывающее устройство для измерения размеров, полевого монтажа. Например: устройство для измерения толщины стальной ленты | ||
| Показывающее устройство для измерения электрической величины, устанавливаемое на месте. Например: | ||
| — напряжение; | ||
| — текущий; | ||
| — мощность | ||
Устройство управления процессом по временной программе, установленное на щите. Например: Командное электропневматическое устройство (КЭП), реле времени многоконтурное | ||
| Регистрирующее устройство для измерения влажности, устанавливается на щите. Например: вторичный влагомер | ||
| Первичный преобразователь (сенсор) для измерения качества продукции, монтаж на месте. Например: рН-метр | ||
| Показывающее устройство для измерения качества продукта, устанавливаемое на месте. Например: газоанализатор для контроля содержания кислорода в дымовых газах | ||
| Регистрирующее и контролирующее устройство для измерения качества продукции, устанавливаемое на панель. Например: вторичный регистрирующий регулятор концентрации серной кислоты в растворе | ||
| Показывающее устройство для измерения радиоактивности, с контактным выходом, полевого монтажа. Например: устройство индикации и сигнализации предельно допустимых концентраций α- и β-лучей | ||
Регистрирующее устройство для измерения скорости вращения привода, устанавливаемое на распределительном щите. Например: вторичное тахометрическое устройство | ||
| Регистрирующее устройство для измерения нескольких разнородных величин, устанавливаемое на месте. Например: измеритель дифференциального давления с дополнительной записью давления. Надпись, расшифровывающая измеренные значения, нанесена справа от прибора | ||
| Показывающее устройство для измерения вязкости раствора, монтируется на месте. Например: показывающий вискозиметр | ||
| Показывающий прибор для измерения массы продукта с контактным выходом, устанавливаемый на месте. Например: электронно-тензометрический сигнализатор | ||
| Неиндикатор для контроля гашения пламени в топке, с контактным выходом, установленным на панели. Например: вторичное защитное устройство | ||
Преобразователь сигналов, установленный на распределительном щите. Входной сигнал электрический, выходной сигнал тоже электрический. Например: измерительный преобразователь для преобразования ЭДС термоэлектрического термометра в сигнал постоянного тока | ||
| Преобразователь сигналов, монтаж на месте. Входной сигнал пневматический, выходной электрический | ||
| Вычислительное устройство, выполняющее функцию умножения. Например: коэффициент постоянного коэффициента К, установленный на щите | ||
| Пусковое оборудование для управления электродвигателем (включение, выключение насоса, открытие, закрытие клапана и т.д.). Например: магнитный пускатель, контактор и т.д. Использование резервной буквы N необходимо указать на схеме замыкающий корпус, изменение настроек контроллера), установленный на распределительном щите. Например: кнопка, ключ управления | ||
| Аппаратура ручного дистанционного управления, оснащенная устройством сигнализации, устанавливается на распределительном щите. Например: кнопка со встроенной подсветкой, клавиша управления с подсветкой и т.  д. | ||
| Прибор для измерения уровня с контактным выходом, монтаж на месте. Например: переключатель уровня, используемый для сигнализации верхнего уровня и нижнего уровня с выходным сигналом на четырех значениях уровня | ||
| Регулирующий клапан, закрывающийся при отключении питания с функцией ручного управления | ||
| Примечание. В обозначении устройства или аппарата во всех примерах вместо круга может использоваться квадрат или прямоугольник. | ||
Ключевые проекты в Казахстане – Группа компаний Хадид
перейти к основному содержаниюОказание инженерных услуг по поставке водоотливного насоса C/W для проекта водоотведения на месторождении Тенгизшевройл, г. Атырау, Республика Казахстан
ТОО «Тенгизшевройл» (ТШО) занимается разведкой, разработкой, добычей и продажей сырой нефти, сжиженного нефтяного газа, сухого газа и серы в Казахстане.
Он также экспортирует свою продукцию в Европу, Америку, Китай, Россию, страны Средиземноморья, Среднюю Азию и на международные рынки. Компания была основана в 1993 году и базируется в Атырау, Казахстан. ТШО действует как дочерняя компания Chevron Corporation.
Общее количество человеко-часов для этого проекта составляет 14 580.
ОБЪЕМ РАБОТ
- Поставка 6 единиц + 1 резервный электрический вакуумный насос с принадлежностями.
- Предусмотреть резервуар для хранения откачиваемых грунтовых вод для каждого водоотливного насоса.
- Поддержание надлежащего состояния оборудования, в том числе выполнение текущего и капитального ремонта и замены деталей, жидкостей и т.п.
- Поставка запасных частей и аксессуаров для оборудования.
Предоставление услуг по техническому обслуживанию оборудования зданий и офисов
Карачаганакское месторождение, Республика Казахстан
Карачаганак Петролеум Оперейтинг Б.
В. (КПО) занимается добычей, переработкой и экспортом нефти и газа. Он предлагает стабилизированные и нестабилизированные жидкие углеводороды, сырой газ, высокосернистый газ, бессернистый газ и топливный газ. Сырая нефть экспортируется через систему трубопроводов Каспийского трубопроводного консорциума, ведущую к черноморскому порту Южная Озереевка; а другой выход сырой нефти осуществляется через трубопровод Атырау-Самара, который соединяется с российской системой «Транснефть», обеспечивая доступ к порту Приморск и другим европейским направлениям. Компания также предоставляет услуги по бурению и управлению резервуарами. Компания «Карачаганак Петролиум Оперейтинг Б.В.» была основана в 1984 и базируется в Аксае, Казахстан.
Для этого проекта мы сотрудничаем с ТОО «Строительная Инициатива» (СТИ) и общее количество человеко-часов составляет 72 399 .
ОБЪЕМ РАБОТ
- Новые фундаменты, бетонные конструкции (стены, плиты, опоры, колонны, трубные эстакады и пьедесталы).
- Ремонт существующих бетонных и железобетонных конструкций (стены, опоры, фундаменты, колонны, трубные эстакады и пьедесталы)
- Ремонт или заделка фундаментов, бетонных конструкций (стен, опор, фундаментов, колонн, трубных эстакад и пьедесталов).
Предоставление комплексного управления проектом и закупками, поставка услуг, эксплуатация и техническое обслуживание (ЭиТО), для программы капитального ремонта на Ракушечном месторождении, г. Актау, Республика Казахстан
Ракушечное месторождение расположено в Западном Казахстане, на Полуостров Мангышлак, примерно в 15 км от Каспийского моря и примерно в 105 км к юго-востоку от Актау, крупного регионального центра, как показано на карте выше. Ракушечное находится в непосредственной близости от экспортной инфраструктуры; 120 км до порта Актау и 60 км до магистрального нефте- и газопровода.
Общее количество человеко-часов для этого проекта составляет 17 600.
ОБЪЕМ РАБОТ
а) Оказание услуг по техническому обслуживанию скважинного отбора проб и анализа флюидов.
