Розетка с таймером: настройка, функции, возможности

Люди всегда стараются создать для себя комфортные условия. Благодаря этому, в мире происходят различные технические открытия. Например, не так давно человек изобрел компьютер, а теперь мы уже можем радоваться новому открытию – розетками с теймером, которые внесли в жизнь комфорт и уют.

Умная розетка с таймером: что важно знать

Розетка с таймером может включать и выключать обогреватели, управлять нагревательными приборами. Например, поддерживать определенную температуру в террариуме. Также такие розетки создают обстановку присутствия людей в доме или квартире.

Для чего нужен электронный таймер и розетка с таймером недельная?

Электронный таймер розетка – это устройство, которое может управлять компьютерами и электронной техникой. В особенности они нужны для автоматического включения или выключения разных приборов через определенные интервалы.

Применение цифровой розетки с автоматическим выключением в быту

Приведем пример из жизни нашего читателя: “Я установил электронный таймер розетку у себя на даче, чтобы поливать огород летом.

Технические характеристики Masterclear

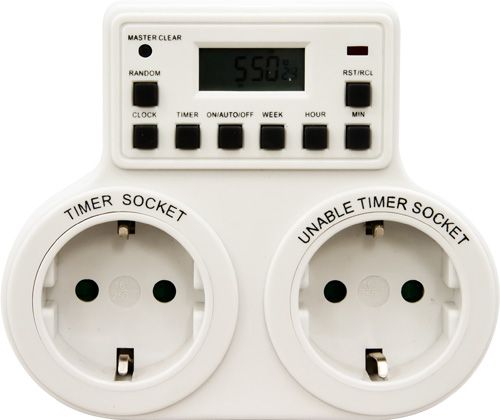

Универсальный вариант – это двойная розетка с одним таймером

Чтобы пользоваться такой розеткой, нужно знать правила ее использования. Они рассчитаны на нагрузку в 16 А, если же ее превысить, то можно причинить устройству различные повреждения. Если будете подключать штепсель, то обязательно обращайте внимание, чтобы он был хорошо подсоединен.Очищать розетку нужно только сухой тканью.

Недельная розетка Masterclear имеет такие характеристики.

• напряжение сети : 230-240 Вт;
• частота : 50 Гц;
• управление : электронное;
• рабочая температура : – 10 … + 40.

Чтобы розетка была более безопасной, она оборудована специальными задвижками, которые препятствуют прямому контакту разных приборов с ее электрическими контактами.

Как настроить розетку с таймером

У нее есть аккумулятор под напряжением 1,2 Вт. Он ей необходим, чтобы сохранять память разных настроек. А рассчитан он на 100 часов непрерывной работы. Это важная особенность, которая не стирается из памяти. Перед первым подключением розетки, ее нужно зарядить от сети, не меньше чем 14–15 часов. Потом надавить на кнопку Master Clear. Благодаря этому сбросятся все предыдущие ее настройки и она будет полностью готова к работе. В последующем кнопку Master Clear можно использовать для сброса настроек. Розетки в гипсокартоне, также могут иметь таймер. Его покупают отдельно и просто вставляют уже в готовое устройство.

Что обозначают кнопки на панели

Чтобы правильно управлять умной розеткой, нужно знать значение ее кнопок и какие функции выполняет каждая из них.

• Master Clear – это кнопка, которая очищает память;
• Clock – это кнопка, которая отвечает за время. Она устанавливает текущее время и показывает его в разных форматах (12 или 24-часовом режиме).Также она способна переводить часы;
• Timer настраивает различные программы;
• Week настраивает дни недели;
• Hour – это кнопка, которая настраивает часы;
• Min настраивает минуты;
• On/Auto/Off – включение, автоматически и выключение;
• Random управляет включением и выключением;
• RST/RCL может отменять и заново восстанавливать программы.

Как настроить время и день недели

Для того чтобы быстро настроить время вам потребуется нажать клавишу Clock. Изначально в данной розетке время указывают в 24-х часовом формате. Если вы уже привыкли и используете 12 часовой формат, тогда установить его можно быстро при помощи кнопки TIMER. Далее для того чтобы перейти к настройке даты вам потребуется зажать две клавиши одновременно. Сначала необходимо нажать клавишу Cloack, а затем следует зажать Week.

Компактная розетка с таймером – лучший вариант для квартир

Розетка с таймером и ее режимы работы

Стандартная розетка с таймером обычно имеет 4 режима работы.

1. Розетка будет осуществлять свою работу в выключенном положении. Для того чтобы активировать этот режим необходимо нажать клавишу Manual off.
2. Устройство постоянно находится во включенном состоянии. Для активации этого режима следует выставить Manual on.
3. Автоматический режим. Для перехода в него вам потребуется нажать кнопку При нем все действия будут осуществляться по заданной программе.
4. Периодическое включение или выключение. Здесь нужно нажать кнопку Random. В этом режиме программа автоматически будет включать или выключать прибор на определенное время.

Что важно знать

Розетка с таймером – это универсальное устройство, однако им еще нужно научится правильно пользоваться. В этой статье мы рассказали о том, как ее настроить. Однако следует четко понимать, что существуют механические розетки с таймером, они не нуждаются в зарядке и выключаются автоматически, когда это необходимо. Но, у таких розеток есть серьезный недостаток – время срабатывания не точное и может сбиваться. Из преимуществ можно выделить низкую стоимость, но здесь еще многое зависит от настроек.

Помните! Если вам необходимая недельная или суточная розетка с таймером высокой точности, выбирайте дорогие модели от проверенных производителей.

Видео по теме

Посмотрев следующий ролик, вы сможете узнать, как настроить розетку с таймером в домашних условиях. Также здесь вы найдете информацию по выбору, которая поможет вам не допустить серьезную ошибку.

Рекомендуем к прочтению: умные розетки.

Розетка с таймером NTONPOWER ETG-63A или кофе сразу из постели

Доставка и упаковка
Посылка пришла за 12 дней до глубинки России почтой этой же страны в бумажном конверте с пупыркой.

Комплектация и внешний вид
Можно сказать, что в комплекте и ничего не шло, если бы не инструкция. Без нее настроить будет немного сложновато, далее я опишу своими словами

Инструкция тут

Разброка тут тоже имеется

Сценарии использования и итоги
Для данного устройства можно найти кучу применения, я лишь приведу несколько:
1. Сценарий, который использую я, это включение электрического чайника с утра к моему пробуждению. Вечером я заливаю воды, тыкаю кнопку включения и иду спать. У утру меня ждет горячая вода, что очень удобно.
2. Ограничение доступа к компьютеру для примеру. Если у вас фильтр находится где-то далеко под столом, можно поставить данную настроенную приблуду в разрыв кабеля питания ПК. Правда детишки будут не рады. Надолго ли розетка останется не найденной зависит от вашего умения убеждения.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п. 18 Правил сайта.

Розетка с таймером виды устройство лучшие модели выключающихся розеток

Что представляет собой розетка с таймером

Переходник с таймером в виде обычной розетки

Это комбинация механического или электронного реле времени  и обычной электрической розетки.

Розетка таймер как удлинитель

Такое сочетание позволяет задавать время включения и выключения электрических приборов, чья вилка соединена с розеткой таймером.

В зависимости от конструкции могут предлагаться несколько режимов работы:

1. Задается промежуток времени, на который подается питание.
2. Программируется время включения и выключения.

Существуют варианты таймера розетки, которые работают и по более сложной программе: они могут включать и выключать устройства несколько раз в сутки или по недельному и месячному графику. Собираются такие устройства на основе микроконтроллеров. Давайте уделим немного больше внимания именно простейшей суточной розетке.

Выполняются они обычно в двух вариантах:

1. для установки на стену, как обычная розетка;
2. в виде удлинителя.

Также, часто таймер розетки имеют дополнительные возможности, работают как сетевой фильтр и т. п.

Характеристики программируемых розеток

Чтобы определиться, какой товар купить, необходимо знать, по каким критериям вести отбор. Ниже описаны свойства, которые имеют весомое значения для розетки с таймером. При покупке обязательно обращайте на них внимание.

Умные розетки имеют такие основные характеристики:

• Прописывание команд на день, неделю или ещё больший срок, в зависимости от вида розетки;
• Максимальный уровень нагрузки на прибор;
• Точность таймера и предельная временная погрешность выполнения поставленных задач;
• Предельно возможное число коммутаций за 24 часа;
• Установка времени переключения прибора (от нескольких секунд до получаса).

В первую очередь, данный прибор является очень полезным в условиях энергетического кризиса, поскольку обеспечивает экономию электроэнергии путём включения и выключения электроприборов в нужное вам время. Максимальный эффект наблюдается, если правильно настроить розетку. Это позволит экономить часть денег, которые уходят на жилищно-коммунальные услуги.

Основная функция программируемой розетки заключается в подключении электроприбора к сети переменного тока в установленный ранее момент и последующее отключение в заданное время. Например, с помощью розетки с таймером можно автоматизировать работу наружного освещения или системы полива в саду. Также таймеры часто используются для обеспечения комфортных условий в террариумах и аквариумах.

Ещё один необычный способ использования умных розеток заключается в создании эффекта присутствия в пустом доме. Это когда хозяин уехал, а свет периодически включается и выключается в разных комнатах. Это может отпугнуть потенциальных грабителей.

Для каких целей удобно пользоваться суточной розеткой с таймером

Большинство сложной бытовой техники имеет собственные встроенные таймеры, поэтому суточную розетку используют для подключения более простых устройств и оборудования, но не всегда, об этом мы расскажем чуть ниже. Приведем примеры использования устройства.

Чаще всего розетка таймер используется для аэраторов аквариума

Вначале уделим внимание тому — для чего чаще всего приобретают или самостоятельно изготавливают суточные таймеры.

Еще одно применение — подключение тепловентиляторов

1. Для включения тепловентиляторов, масляных радиаторов и прочего отопительного оборудования, которое не должно работать весь день. Например, подключив к электрическому бойлеру розетку, можно запланировать его работу так, чтобы он начинал греть воду только перед пробуждением хозяев, а не целую ночь.
2. Часто суточные розетки используют того чтобы автоматизировать работу простейших бытовых электроприборов, например если говорить о кухне то можно запланировать включение электрочайника или тостера, как и в предыдущем случае — утром.
3. Для управления освещением как внутренним, так и наружным. Хотя в этом случае желательно использовать сумеречное (астрономическое реле) так как время заката постоянно изменяется. Но, например, для праздничной иллюминации на несколько дней (новый год, рождество) розетка таймер — простой и дешевый способ.
4. Пользуется спросом она и у аквариумистов — через нее подключают системы подогрева воды и аэрации для содержания некоторых видов, требовательных к условиям внешней среды, рыб.
5. Для включения подсветки комнатных растений и рассады.

Розетка таймер может спасти от такой неприятности

Кроме традиционных областей применения имеет смысл использовать подключение через таймер розетку и других приборов, которые кажется, в ней не нуждаются.

• Утюг или кипятильник мы включаем на непродолжительное время и контролируем и работу. Но (о чем мы говорили в начале статьи) чтобы не сомневаться,  выключили мы его или нет, можно использовать таймер, настроенный на отключение прибора, например, через полчаса. Если забыли вытащить вилку, прибор обесточит автоматика.
• Телевизор или музыкальный центр обычно оставляют в ждущем режиме. Подключите их через таймер розетку, настройте на включение только в то время, когда вы дома.

Поможет она сэкономить электроэнергию

Это снизит расход электроэнергии (даже в ждущем режиме потребляется ток на питание приемника дистанционного управления) и обеспечит большую безопасность (пожарники рекомендуют отключать все электроприборы, из сети уходя из дома), за вас это сделает автоматика. Особенно удобен такой подход, если к обычной розетке затруднен доступ, и чтобы вытащить вилку приходится прибегать к акробатическим приемам.

• Многие любят засыпать перед голубым экраном. Хотя в меню телевизора и есть функция отключения через определенное время задействовать ее, как правило, забывают.  Подключите телевизор через суточную таймер розетку, которой задано прекращать подачу электроэнергии каждый день, например в полночь, проблема будет решена.

Возможности умной розетки

Не нужно сразу бежать, сломя голову, в магазин за покупкой. Перед этим подумайте, какую розетку лучше выбрать, ведь она бывает нескольких типов. Чтобы помочь вам в выборе оптимального варианта, давайте сделаем небольшой обзор.

Концепция умного дома уже не первый год будоражит головы современных горожан: кажется не так давно вышел первый планшетный ПК, а сегодня с его помощью уже можно управлять различными девайсами в доме: разбрызгиватели для газона, умные замки, умные лампочки, умные розетки, в конце концов. До восстания машин, правда, далеко — пока от умных розеток мы видим только пользу.

Умная розетка умеет:

• Отключать электроприборы при перегреве сети и контролировать распределение энергии. Вручную выставив нормы потребления, вы больше не будете переплачивать за электроэнергию, если вдруг забудете отключить какой-нибудь электроприбор.

• Выключаться и включаться по сигналу смартфона — вам достаточно лишь нажать одну кнопку, где бы вы ни были. Теперь никакие забытые в спешке включенные утюги не страшны. А дома вас всегда будет ждать горячий чайник, достаточно лишь подключить его к умной розетке и с помощью смартфона включать перед приходом домой.

• Включаться и выключаться по расписанию.  Особенно полезно, если регулярно нужно подогревать помещение, например, домашнюю теплицу.

• Автоматически отключать неисправные электроприборы, чтобы избежать короткого замыкания.

• Мониторить состояние электроприбора. Любое внештатное повышение температуры и возгорание сразу же будет обнаружено 0 на смартфон придет уведомление и включится пожарная тревога (если такая система установлена).

GSM розетки — это инновационный гаджет, позволяющий сэкономить бюджет и обезопасить жилье. Данные изделия оснащены специальным датчиком и функциями, делающие обычный товар многофункциональным. Можно не переживать за воспламенение в случае перегрева техники. Розетка сама отключит его или перезагрузит. Внешне устройство практически не отличается от оригинала.

Удобным является и дистанционное управление со смартфона. Также она подключает электроприборы по времени. Все эти функции позволяют существенно экономить семейный бюджет и не переплачивать за электроэнергию по счетам.

Китайская компания Xiaomi не отстаёт от своих производителей-конкурентов, и презентовала умную розетку Xiaomi Mi Smart Power Plug. Отличительной чертой данной модели является её компактность, удобство использования и многофункциональность.

Управление розеткой от Xiaomi и, соответственно, подключённой в неё техникой возможно из любого места, где есть подключение к Интернету. Функция дистанционного управления удобна и безопасна, ведь теперь не нужно переживать за не выключенный свет или утюг. Необходимо лишь установить приложение Xiaomi Mi Smart Home, и произвести синхроницазию с мобильным устройством и сетью Wi-Fi.

Минималистичный дизайн умной розетки подойдёт в любой интерьер: небольшие размеры (63х55х35 мм) и белое глянцевое покрытие из прочного термопластика, который выдерживает температуру до 750°С. На панели расположены универсальные входы, в том числе и разъем USB. Синий световой индикатор говорит об успешном подключении.

Производитель позаботился о дополнительной безопасности от детей в виде встроенных защитных шторок, а также об автоматическом отключении при перегреве устройства. За последнюю опцию отвечает датчик температуры, который отправляет уведомление на смартфон при повышенной температуре устройства.

Цена: ₽ от 1000

TP-Link давно известен потребителю как надежный производитель сетевого оборудования, в том числе в нише умных розеток. Функционал и особенности работы данной модели будут понятны даже тем, кто ни разу такой девайс в руках не держал. Конструкция элементарна — достаточно просто вставить насадку в розетку и сразу же переходить к настройке.

Настройка TP-Link Smart Plug за происходит с помощью специального ПО. В начале подключаем саму розетку к беспроводной сети, а дальше настраиваем со смартфона как душе угодно, благо интерфейс располагает.

Все интуитивно понятно: базовое включение/выключение, возможность поставить девайс на таймер (особенно полезно для забывчивых, которые оставляют утюг или обогреватель включенным) или настроить автоматическое отключение розетки, если вы отойдете от нее на определенное расстояние. Можете даже создавать расписание автоматического отключения приборов для экономии электроэнергии — повозиться с настройками придется, но счета станут менее пугающими, равно как и перегрев сети.

Путаницы во время управления несколькими розетками не происходит— устройство сразу предлагает переименовать девайс и назначить уникальный значок, избегая типичных «room1/2/3». Составление расписания — самый простой и интуитивно-понятный интерфейс среди остальных моделей.

Если первая модель показалась дороговатой, обратите внимание на следующую с более простым функционалом и приятной ценой.

Честно говоря и не знал что есть такие розетки, пока не увидел в интернет-магазине. Приобрел себе такую для теста, оказалось полезная вещь! Теперь думаю взять парочку таких.

Цена: ₽ 1580

Экономия электроэнергии — неотъемлемая привычка каждого современного человека, ведь использование лишнего электричества вредно ни только для нашего кошелька, но а также для экологии. Представленная Вашему вниманию смарт-розетка разработана для ее использования с такими важными домашними электроприборами как система иллюминации.

Так, устройство взаимодействует с такими типами ламп как: накаливания, галогенные лампы, светодиодные системы, также девайс поддерживает работу нагревательных систем, электродвигателей и контакторов.

Смарт-розетка по-истине универсальна, ведь она подходит для любого выхода с напряжением в 220 В. Управление гаджетом происходит при помощи пульта радио-управления и волн, которые, соответственно, принимаются системой nooLite находящейся в блоке розетки. Благодаря этому управлять светом можно находясь в соседних комнатах и даже вне жилища. Кроме того, розетка «умеет» запоминать сценарии использования иллюминации и повторять их снова и снова.

Цена: ₽ 1829

Микроклимат жилища чрезвычайно важен как для комфорта человека, так и для его здоровья, ведь резкие перепады температуры довольно сильно отражаются на функционировании различных систем организма. Помочь создать индивидуальный микроклимат и поддерживать его без особых затрат электроэнергии Вам поможет качественная умная розетка.

Представленное устройство совместимо с любыми климатическими приборами, такими как системы кондиционирования, калориферы, обогреватели и т.д. Максимальное напряжение при котором возможно функционирование — 230 В.

Так, умная розетка подключается к классической розетке в квартире или офисе создавая свой выход для климатических приборов. Благодаря небольшому жидкокристаллическому экрану и системе кнопок Вы можете оперативно и просто настраивать желаемую температуру, после чего система будет сама ее поддерживать. Также в термостате имеется система безопасности и автоматического отключения для предотвращения пожаров.

Цена: ₽ от 2500

Открывая статистику пожаров, можно заметить, что одной из самых частых причин возгорания является перегрев электронагревательных и прочих приборов, после чего происходит короткое замыкание. Из-за динамичного образа жизни порой мы часто забываем выключить калорифер, утюг, электрочайник или лампу, а ведь это может стоить нам имущества.

Для предотвращения представленной проблемы стоит задуматься над покупкой REDMOND RSP-R1S — универсальной системы безопасности для дистанционного управления электропитанием.

Представленный гаджет подключается к стандартной розетке и предоставляет Вам целых четыре выхода под приборы, а именно классическая розетка, евророзетка, британский тип и, что очень удобно в эру смартфонов, USB интерфейс для зарядки. Также на устройстве находится датчик подключаемый к беспроводной сети Wi-Fi. Именно благодаря нему Вы сможете контролировать питание через интернет со своего смартфона из любой точки мира: работы, отпуска, прогулки и т.д.

Очень круто что она управляется через WiFi. Для меня это был прямо таки шок! Я и в помине не видела таких девайсов. Теперь потихоньку привыкаю к цивилизации.

Цена: ₽ 880

Когда-то смарт-дом считался выдумкой писателей-фантастов, сегодня же мечта о дистанционном управлении всеми системами дома становится реальностью. Помогает в этом уникальная смарт-розетка Elgato Eve Energy. Это компактное устройство было разработано для всех любителей техники Apple.

Гаджет поддерживает фирменную систему Apple HomeKit, которая позволяет по беспроводной системе Bluetooth 4.0 подключать к розетке все Ваши iOS-приборы и управлять ними как с помощью Вашего смартфона, так и при помощи фирменного голосового помощника Siri. Также девайс считывает метрику использования того или иного прибора, благодаря чему можно увидеть столь ценный расход электроэнергии и сделать ряд выводов. Корпус смарт-розетки изготовлен из высококачественного пластика не горящего даже при длительном нагревании.

Цена: ₽  от 4990

Название умной розетки говорит о наличии GSM-модуля, который отвечает за дистанционное управление устройства. Кроме того, в панели розетки можно заметить слот для SIM карты. Таким образом, управление электропитанием возможно через SMS-команды или мобильное приложение.

Розетка пользуется спросом на рынке за счёт просты своего использования. Для активирования функции дистанционного управления необходимо вставить в слот SIM-карту любой мобильной сети, подключить розетку к электрической сети и затем подключить необходимые приборы. Всего 3 шага, и Ваш дом управляется на расстоянии.

Название	Основные характеристики	Цена
TP-Link Smart Plug	Протокол: IEEE 802.11b/g/n, тип беспроводной передачи: 2,4 ГГц, 1T1R, системные требования: Android 4.1 или выше, iOS 8 или выше.	₽ 1580
NooLite	Напряжение питания: 230В ± 10%, 50Гц, количество каналов нагрузки: 1, максимальная мощность нагрузки: 3000Вт.	₽ 1829
Enaut	Температурный диапазон5 °С до 30 °С, точность срабатывания /-1° С, максимально допустимое напряжение230 В.	₽ 2254
Redmond	Номинальный ток: 10А, номинальное напряжение: 90-260 В, беспроводная частота: 2,24 Ггц	₽ 880
Elgato Eve Energy	Корпус из пластика, Phone, iPad или iPod touch с iOS 9. 1 и выше, Беспроводные стандарты: Bluetooth 4.0, максимальная мощность подключаемых электроприборов: 2500 Вт.	₽ 4990
Xiaomi Mi Smart Power Plug	Автоматическое выключение при перегреве, сделана из прочного термопластика, датчик температуры, функция таймера, совместимость с iOS и Android.	₽ 1000
ZDK GSM SC-1	Частота GSM сети :900 / 1800 Мгц, входное напряжение: ~110V-220V, собственное потребление :110-180 mA, мощность подключаемых приборов: до 2 кВт	₽ 2489
Smart home Hommyn Wi-Fi	Работает по сети Wi-Fi, режим таймера, совместимость с iOS и Android, включение и выключение по таймеру, пластиковый корпус.	₽ 2490

Конструкция

Если вы дружите с паяльником, то можно собрать розетку таймер самостоятельно

Конечно, можно приобрести готовый таймер розетку, но надо сказать, что они не всегда доступны в любом магазине электротехники. Как вариант — заказ через интернет, но доставки можно ждать долго. Поэтому, имея опыт радиолюбителя, можно попытаться сделать все самостоятельно. К тому же сборка электронных приборов многим приносит удовольствие, являясь хобби.

Рассмотрим несколько найденных в интернете схем таймер розеток, а также идеи для их самостоятельного конструирования.

Вначале рассмотрим простейшую схему таймера, отключающего нагрузку через определенное  время после включения. Наиболее простая схема на полевом транзисторе с изолированным затвором (МДП). Вот она.

Таймер розетка на полевом транзисторе с изолированным затвором.

Для его сборки нам понадобится всего несколько деталей:

• Полевой транзистор с изолированным затвором. Подойдет практически любой, например IRF 1104. Выпаять его можно из старой материнской платы или другой электронной аппаратуры.

• Конденсатор емкостью от 10 до 50 микрофарад (чем больше емкость, тем больший период от запуска до срабатывания можно выставить).
• Переменный резистор сопротивлением 1 Мом.
• Любой диод средней мощности, например КД 202.
• Реле с напряжением подаваемым на обмотку 12 В, а коммутируемым — 220 В.
• Любая кнопка.
• Источник напряжения 12 В, подойдет блок питания от бытовой техники.

Что собой представляет и зачем нужна розетка с таймером :: SYL.ru

Часто на витринах магазинов, торгующих электротехническими товарами, можно увидеть управляемую сетевую розетку. Владелец вставляет ее в обычную, далее путем нехитрых манипуляций настраивает нужный режим работы и, наконец, запитывает через нее какой-либо прибор, радуясь бесперебойной работе.

Предназначение устройства

Обычно без подготовки вряд ли кто-либо сразу скажет, для чего может понадобиться розетка с таймером. На самом деле существует много областей ее применения. К примеру, если правильно настроить время срабатывания, то к моменту приезда на дачу обогреватель успеет включиться и нагреть помещение.

Электронная модификация

Несмотря на внешние конструктивные различия, любая розетка с таймером создается на базе реле времени. Но не с жестко заданным режимом работы, а позволяющим самостоятельно выставлять промежутки. В зависимости от используемого реле может быть розетка-таймер электронная или механическая. Отличительной чертой моделей первого типа является возможность программирования не только на промежутки в течение суток, но и на целую неделю. В некоторых решениях владелец может выбирать желаемый режим работы более чем из ста предустановок. Кроме того, «умная» розетка-таймер электронная иногда содержит особую программу, которая управляет подключенным освещением, создавая видимость присутствия в доме людей. Иногда эта функция оказывается просто незаменимой.

Для обеспечения работы самого устройства розетка с таймером электронного типа содержит внутреннюю батарею, которая может быть как заменяемой, так и аккумуляторной, требующей предварительной подзарядки.

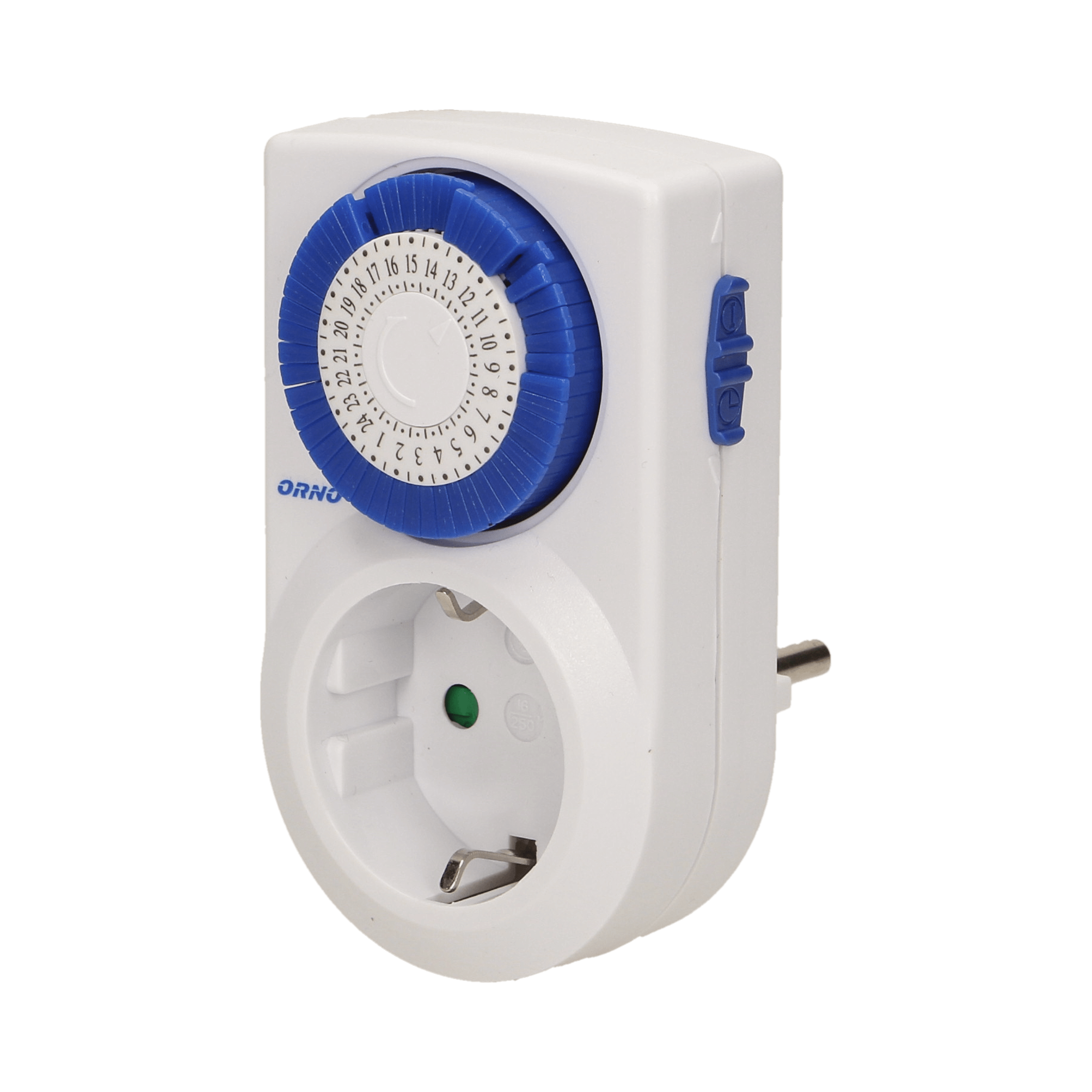

Никакой электроники

Давно известно, что чем больше функций возложено на устройство, тем ниже его надежность. В этом отношении розетка-таймер механическая выигрывает у своего электронного аналога.

Для запуска нужно путем вращения подвижного циферблата выставить текущее время. После этого в определенной последовательности нажать на сегменты-выступы, обычно расположенные по бокам и выделенные цветом. Порядок нажатий как раз и определяет ту или иную программу.

Особенности

У механических моделей погрешность может достигать 15 минут, чего электронные устройства не допускают. Однако за это владельцу приходится в самом прямом смысле платить. Достаточно один раз настроить прибор (независимо от того, суточного типа он или недельного), и программа будет повторяться. То есть нет нужды ежедневно задавать режим.

Большинство розеток-таймеров отлично функционируют при морозе до -10 градусов и жаре до +40, поэтому отлично выдерживают установку в гаражах или подсобных помещениях. А модификация с классом защиты IP44 не боится даже дождя. Хотя, конечно, это не означает, что она будет работать под ливнем.

Розетка-таймер электронная: Принцип работы #Модели [2019]

Розетка-таймер служит для отключения или включения бытовых электроприборов по времени

Вы даже не представляете, насколько полезной может быть электронная розетка-таймер! Это устройство решает сразу несколько распространенных проблем, с которыми сталкиваются ежедневно и жители квартир, и владельцы частных домов. Она может стать настоящей находкой, к примеру, для любителей засыпать под звуки телевизора или просто экономных людей.

Содержание:

Розетка-таймер с функцией дистанционного управления

Бюджетный вариант розетки-таймера Zolee

Полумеханические розетки-таймеры с разными типами разъема

Электронная розетка-таймер поможет уменьшить ваши счета за электроэнергию

Как работает розетка-таймер

Что это такое – розетка-таймер, догадывается далеко не каждый. По сути, это не просто электроприбор, а уникальный способ контроля расхода электроэнергии. Она является комфортным способом экономии электричества, а число способов ее применения и вовсе практически ничем не ограничено. Впрочем, главная особенность этой новинки – в ее конструкции.

Электронная розетка-таймер для наружного использования

Конструкция этого компактного устройства настолько проста, что пользоваться им сможет даже школьник, а проблем при установке такой розетки не больше, чем при включении любого светильника или даже утюга.

Таймер-розетка имеет электронный способ управления, что особенно важно в современных условиях быта. Это означает, что проблем в ее работе по причине неловкости пользователя не возникнет, поскольку встроенный контроллер позволит обеспечить заданное время работы и не минутой больше. Рассмотрим, к примеру, такой вариант, как электронная розетка-таймер Kanlux. Она предоставляет наиболее полный функционал, доступный подобным устройствам. Ее кнопочное меню позволяет устанавливать текущее время, дату и в соответствии с этим задавать дальнейшее расписание работы устройства.

Помимо этого, в памяти устройства хранится ряд программируемых режимов, которые содержат наиболее используемые пользователями установки.

Принцип работы недельной розетки

Электронная недельная розетка-таймер Woods 50009WD

Важно, что существуют электронные недельные таймер-розетки. То есть подобное устройство можно программировать на неделю (или более) работы в заданном режиме. К примеру, устройство можно заставить работать:

• только в конкретный день недели;
• с заданным перерывом в 1 день;
• с заданным перерывом в 2 дня;
• с заданным перерывом в 3 дня;
• с произвольно заданным перерывом.

Некоторые розетки-таймеры снабжены функцией управления с помощью смартфона

Параллельно с режимом работы по неделям такие розетки можно заставить работать в конкретное время. Так, для каждого рабочего режима может задаваться время старта и окончания работы. Длительность рабочего периода может задаваться производителем. При этом обычно минимальное значение – всего 1 минута, а максимальное может составить несколько часов или почти целые сутки. Проблемой при этом может стать лишь то, что для комфортного использования потребуется инструкция к электронной таймеру-розетке.

Действительно, подчас разобраться с подобными устройствами самостоятельно бывает сложно, но на самом деле всего несколько минут, проведенных с устройством и инструкцией, снимут все возможные вопросы, и дальнейшее использование таймера-розетки не покажется столь сложным, ведь меню не содержит кнопок, а информации на монохромном дисплее вполне достаточно.

Полумеханические розетки-таймеры

Бюджетная модель механической розетки-таймера – отличный вариант для семей с небольшим достатком

Как ни странно, но больше вопросов у пользователей вызывают вовсе не модели с электронным управлением, а с механическим. Связано это с необычной конструкций, которая у каждого производителя индивидуальная и приспособиться к работе с ней бывает достаточно сложно. Большая часть подобных моделей снабжается поворотным механизмом. Он служит для того, чтобы обеспечивать беспрерывное подключение к электросети в течение заданного количества часов – в интервале от часа до суток.

Механический таймер для розетки Century Heavy Duty

Электронная розетка-таймер MINCO HEAT (220V-240V)

Параллельно с этим некоторые производители снабжают подобные устройства вспомогательными элементами. Часть из них служит для дополнительной настройки времени использования, а часть – для переключения режимов работы. К примеру, некоторые разработчики внедряют в такие розетки-таймеры специальные переключатели, которые дают возможность пользователю выбрать между стационарным режимом работы от сети и с работой по таймеру, что избавляет владельца прибора от необходимости вытаскивать и вновь подключать в обычную розетку все тот же таймер.

Что касается основной части вспомогательных элементов, то они могут быть ориентированы на то, чтобы задать конкретный период времени в часе, когда будет использоваться подключение. Так, некоторые модели обеспечивают четкое деление часа на четверти, и, к примеру, в заданном часе можно выбрать рабочие периоды.

Варианты использования

Розетки-таймеры используются в различных сферах бытового и промышленного применения

Поводов, чтобы купить такой бытовой прибор, как электронную розетку-таймер, достаточно много, и у каждого пользователя он может быть свой. Кто-то его использует в качестве средства экономии, другие же применяют его в целях рационализации собственного быта и экономии времени, а третьи – в целях безопасности. При этом каждый, безусловно, прав.

С точки зрения экономии подобное устройство можно использовать, например, при обогреве помещений или работе осветительных приборов. В первом случае это будет включение электрокамина перед возвращением хозяина жилища домой, а не на весь день, что даже может послужить причиной пожара. Помимо этого, его можно использовать при работе таких бытовых водонагревателей, как бойлеры. Это позволяет существенно экономить на оплате за электроэнергию.

Благодаря розетке-таймеру вы можете не переживать о забытом включенном электроприборе

Аналогичным способом использует его и вторая категория пользователей. К примеру, ранним утром специальный электроприбор, подключенный к такому таймеру, позволит не ждать разогрева двигателя автомобиля в зимний период.

Розетка-таймер для автомобиля

Что касается третьей категории пользователей, то они могут применять подобные устройства к тем же осветительным приборам, отмеченным ранее. Подключенные в разных комнатах, они позволят имитировать присутствие жильцов в доме или квартире, в то время как сами владельцы могут спокойно пребывать на отдыхе за рубежом.

Преимущества использования

Суточная розетка-таймер HPM с механическим управлением

Многие пользователи удивляются тому, сколько времени позволяет экономить электронный таймер. А ведь, по сути, все зависит исключительно от частоты ее использования и качества операций, выполняемых с ее помощью.

В итоге все сводится к сэкономленным не минутам, а нервным клеткам, которые защищены от переживаний, поскольку всегда можно быть уверенным, что таймер сработает вовремя и отключит устройство. Поэтому отключенный с его помощью электроприбор, будь то телевизор или утюг, в то время как вы уже в пути на работу, не заставит вас возвращаться на полпути домой и проверять, вытянут ли шнур из розетки.

Электронные розетки-таймеры ORVIBO S20 Smart Socket

Что касается прочих радостей, которые принесет вам подобное устройство, к ним можно отнести компактные размеры. Они позволят забыть о перепланировке комнат ради установки системы «умный дом», а функционала при этом будет вполне достаточно для обеспечения базовых бытовых нужд.

С другой стороны, компактные размеры обеспечивают достаточную мобильность, которая позволит перемещать розетку с таймером не только из комнаты в комнату, но и из одного дома в другой, к примеру, когда потребуется съездить на дачу, где использование электричества и вовсе становится особенно важным.

Розетка-таймер позволит автоматически управлять домашним нагревателем, создать в квартире теплый микроклимат и при этом экономит электроэнергию

Розетки-таймеры с функцией управления Smart становятся очень популярными

Еще одно достоинство – длительный срок службы. Количество циклов запуска практически неограниченно, и при аккуратном использовании этот бытовой прибор будет служить долгие годы.

Недостатки использования

Smart-розетка-таймер GlobeTeck

Что касается недостатков, то их действительно немного. Основной и присущий далеко не всем моделям недостаток – сложность использования. Он же связан и с другим недостатком – отсутствием инструкции или руководства пользователя. Последний недостаток больше характерен для китайских изделий, присутствующим в огромном количестве на радиобалках и электрорынках.

Садовая розетка-таймер MK IP66 Masterseal Plus

Еще один недостаток, на которые многие пользователи обращают внимание, – стоимость розеток с таймером. Если быть откровенными, далеко не каждый пенсионер способен позволить себе подобную новинку, впрочем, как и разобраться с его использованием, однако взрослому человеку оценить выгоду, полученную с его помощью, достаточно легко, стоит лишь вспомнить тарифы на электроснабжение.

Совет! Обратите внимание на модели отечественных производителей, а также выпускаемые под европейскими брендами. Их стоимость заметно выше, однако пользоваться ими гораздо удобнее, чем любым китайским девайсом.

Стоит обратить внимание, что некоторые модели снабжаются встроенными аккумуляторами. Именно они могут стать ограничением на количество циклов использования этого бытового прибора. Соответственно, при выборе стоит отдать предпочтение производителям с надежными поставщиками комплектующих.

Розетка-таймер электронная: выводы и напутствие

Сетевой фильтр с электронным таймером

Не каждый оценит такой прибор, как электронная розетка-таймер. Кому-то он даже покажется и вовсе лишним в быту, однако лишь люди, ценящие свое время, личный комфорт и затраты на электроэнергию, способны в полной мере почувствовать преимущества, которые он дает.

Стоимость его вполне посильная среднестатистическому семейному бюджету, а подобрать модель под собственные потребности, будь то с электронным или полуавтоматическим управлением, сможет каждый. Подумайте только: с его помощью вы сможете обеспечить себе сразу и экономию энергоресурсов, и безопасность жилья, и даже более целесообразно использовать личное время.

Smart-розетка-таймер Nyrius – удобное управление питанием электроприборов с помощью смартфона

С розеткой-таймером лампы елочной гирлянды будут включаться в любое заданное вами время

Каждый дополнительно приобретенный подобный прибор – это увеличенная экономия энергоресурсов в наглядном виде, которую можно применять повседневно, а не разово. Кроме того, их применение позволит улучшить в перспективе экологию окружающего пространства.

Arduino — Использование таймеров Arduino с примерами

Платформа разработки Arduino была первоначально разработана в 2005 году как простое в использовании программируемое устройство для проектов художественного дизайна. Его цель заключалась в том, чтобы помочь не-инженерам работать с базовой электроникой и микроконтроллерами без особых знаний в области программирования. Но затем, из-за своей простой в использовании природы, он был вскоре адаптирован новичками и любителями электроники по всему миру, и сегодня он даже предпочтителен для разработки прототипов и разработки POC.

Хотя начинать с Arduino — это нормально, важно постепенно переходить к микроконтроллерам ядра, таким как AVR, ARM, PIC, STM и т. Д., И программировать их с использованием собственных приложений. Это связано с тем, что язык программирования Arduino очень прост для понимания, поскольку большая часть работы выполняется встроенными функциями, такими как digitalWrite (), AnalogWrite (), Delay () и т. Д., В то время как машинный язык низкого уровня скрыт за ними. . Программы Arduino не похожи на другие программы кодирования Embedded C, где мы имеем дело с битами регистров и делаем их высокими или низкими в зависимости от логики нашей программы.

Таймеры Arduino без задержки:

Следовательно, чтобы понять, что происходит внутри встроенных функций, нам нужно изучить эти термины. Например, когда используется функция delay () , она фактически устанавливает биты регистра таймера и счетчика микроконтроллера ATmega.

В этом уроке по таймеру arduino мы собираемся избежать использования этой функции delay () и вместо этого будем иметь дело с самими регистрами.Хорошо, что для этого можно использовать ту же среду разработки Arduino. Мы установим биты нашего регистра таймера, и будет использовать прерывание по переполнению таймера для переключения светодиода каждый раз, когда происходит прерывание . Значение предзагрузчика бита таймера также можно настроить с помощью кнопок для управления продолжительностью, в течение которой происходит прерывание.

Что такое ТАЙМЕР во встроенной электронике?

Таймер — это своего рода прерывание. Это как простые часы, которые могут измерять временной интервал события.У каждого микроконтроллера есть часы (осциллятор), скажем, в Arduino Uno это 16 МГц. Это отвечает за скорость. Чем выше тактовая частота, тем выше скорость обработки. Таймер использует счетчик, который считает с определенной скоростью в зависимости от тактовой частоты. В Arduino Uno для одного подсчета требуется 1/16000000 секунд или 62 нано секунды. Это означает, что Arduino переходит от одной инструкции к другой каждые 62 наносекунды.

Таймеры в Arduino UNO:

В Arduino UNO есть три таймера, которые используются для разных функций.

Таймер 0:

Это 8-битный таймер, который используется в таких функциях таймера, как delay (), millis ().

Таймер 1:

Это 16-битный таймер, используемый в серво-библиотеке.

Таймер 2:

Это 8-битный таймер, используемый в функции tone ().

Регистры таймера Arduino

Для изменения конфигурации таймеров используются регистры таймера.

1. Регистры управления таймером / счетчиком (TCCRnA / B):

Этот регистр содержит основные управляющие биты таймера и используется для управления предделителями таймера.Это также позволяет управлять режимом таймера с помощью битов WGM.

Формат кадра:

Предварительный делитель:

Биты CS12, CS11, CS10 в TCCR1B задают значение предварительного делителя. Предварительный делитель используется для установки тактовой частоты таймера. Arduino Uno имеет предделители 1, 8, 64, 256, 1024.

CS12	CS11	CS10	ПРИМЕНЯТЬ
0	0	0	Нет таймера СТОП
0	0	1	CLCK i / o / 1 Без предварительного масштабирования
0	1	0	CLK i / o / 8 (от предделителя)
0	1	1	CLK i / o / 64 (от предделителя)
1	0	0	CLK ввод / вывод / 256 (от предделителя)
1	0	1	CLK, ввод / вывод / 1024 (от предделителя)
1	1	0	Внешний источник синхронизации на выводе T1. Часы на заднем фронте
1	1	1	Внешний источник синхронизации на выводе T1. Часы на переднем крае.

2. Регистр таймера / счетчика (TCNTn)

Этот регистр используется для управления значением счетчика и установки значения предварительного загрузчика.

Формула значения прелоадера для требуемого времени в секундах:

TCNTn = 65535 — (16×10 ¹⁰ xTime в секундах / значение предделителя)

Для расчета значения предварительной загрузки для timer1 за время 2 секунды:

TCNT1 = 65535 — (16×10 ¹⁰ x2 / 1024) = 34285

Прерывания таймера Arduino

  ISR (TIMERx_OVF_vect)
  {
 }
