При планировании и постройке промышленных объектов линии электропитания прокладываются исходя из целесообразности в различных конструкциях, в том числе и под бетонной стяжкой пола.  В последнее время также набирает популярность способ прокладки электропроводки в полу помещений жилого фонда благодаря экономичности и надежности электромонтажа.

Иногда прокладка проводки в полах может оказаться единственным приемлемым решением в панельном доме, где штробление стен исключено. Также к такому электромонтажу прибегают при частичном ремонте помещения, включающим только обновление нижнего покрытия, или в случае принятия запоздалого решения о прокладке дополнительной линии электропроводки в процессе ремонтных работ уже после отделки стен.

Как и любая электропроводка, проводка под полом должна устанавливаться в соответствии нормативным правилам и требованиям ПУЭ.

Макет, иллюстрирующий прокладку проводки под полом

Требования безопасности

Многие специалисты считают, что проводка в полу под стяжкой не поддается ремонту, и это действительно так, если при ее монтаже проигнорировали ключевые требования ПУЭ о доступе к распределительным коробкам и возможности замены электропровода в кабельном канале.

Цитата 2.1.23 ПУЭ

Если при монтаже электропроводки под полом все подключения сделаны в доступных распределительных коробках (электрических щитах), то при достаточной ширине кабельного канала, (диаметра защитной трубы или гофры) с минимумом изгибов, замена поврежденного кабеля может быть выполнена без значительных трудностей.

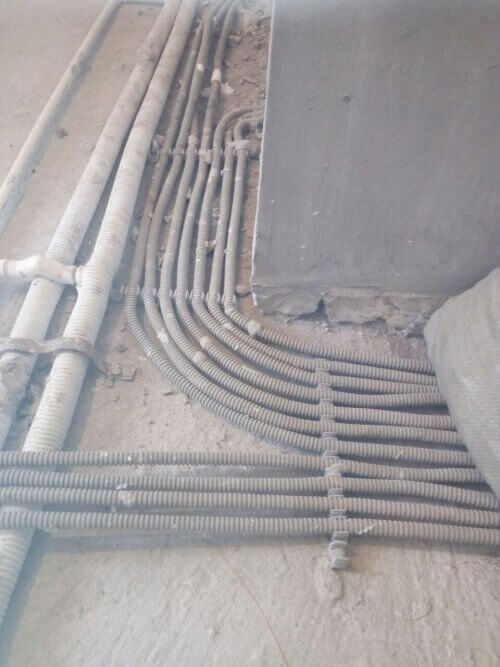

Кабель уложен в защитную гофру перед заливкой бетонной стяжки

Наряду со сменяемостью электропроводки также должно выполняться правило о неподверженности кабеля любым механическим нагрузкам. Учитывая характер прокладки электропроводки, нужно предвидеть вероятность больших механических нагрузок на бетонный пол в местах прохождения неразрывного кабеля, который в этом случае должен прокладываться в защитной армированной трубе во избежание сдавливания и повреждения проводов.

Пункт ПУЭ о сменяемости электропроводки

Безопасность электропроводки под деревянным полом

Также необходимо учесть особенности прокладки электропроводки по сгораемым поверхностям, в том числе в пустотах под деревянным полом. В предыдущей статье подробно рассказывается о скрытой электропроводке в деревянных домах, где акцентируется внимание на обеспечение безопасного горения дуги в металлической трубе до отключения защитного автомата при коротком замыкании в кабеле.

Дуга, прожегшая гофру (металлорукав), способна стать причиной пожара при соприкосновении с горючими конструкциями

Поэтому, проводка под деревянным полом должна быть заключена в металлические трубы в соответствии требований и правил прокладки скрытой электропроводки в помещениях из дерева. Объем кабеля должен быть не больше 40% от внутреннего пространства трубы с толщиной, согласно данным из таблицы ниже.

Следует особенно позаботиться о герметичности соединений защитных труб ввиду возможности скопления в них конденсата ввиду высокой влажности и пониженной температуры в подпольных пустотах. Поэтому, особенно неприемлемо использование гофры, которая может пострадать от грызунов или негерметичного металлорукава.

Следует помнить, что ПВХ коробы, гофры, кабельные каналы и металлические рукава из тонкой жести не способны защитить горючие поверхности от дуги, так как не обладают локализационной способностью, в отличие от стальной трубы

Пример неправильной укладки скрытой электропроводки с цитатой соответствующего пункта ПУЭ

Проводка в стяжке пола из несгораемых материалов (бетон, минеральный утеплитель, укладка кафельной плитки) является более надежной и безопасной, так как локализирующей способностью к воздействию электрической дуги обладают огнеупорные окружающие конструкции.

Прокладку кабеля осуществляют в каналах, коробах, в ПВХ гофре, обеспечивая зазор бетонной прослойки до поверхности не менее трех сантиметров для придания необходимой прочности цементной стяжке.

Стяжка пола, скрывающая защищенную в гофре электропроводку

Распределительные коробки для проводки под полом

Следует избегать пересечения линий электропроводки между собой и другими коммуникациями. Категорически запрещено пересечение линий электропроводки и газопровода, а также труб системы отопления.

Прокладывается неразрывный кабель, взятый с запасом (ПУЭ 2.1.22) подключающийся к щитку и точке потребления на необходимой высоте вертикально над выходами электропроводки из бетонного пола. Таким образом, исключается применение распределительных коробок, скованных бетоном и не обеспечивающих свободный доступ.

ПУЭ 2.1.22

Но, некоторые самоучки, пытаясь сэкономить, осуществляют прокладку электропроводки в стяжке с применением обычных распределительных коробок, предназначенных для установки в бетонную (кирпичную) стену. Монтаж проводки в подобных распределительных коробках, впоследствии замоноличенных под стяжкой (залитых бетоном) не только нарушает правила ПУЭ, но и может оказаться весьма опасным, ведь материал распредкоробок не предназначен выдерживать прочностные нагрузки сдавливания.

Иными словами, взрослый человек или ножка тяжелой мебели могут проломить хрупкую крышку распределительной коробки и тонкую прослойку бетона над ней, вызвав тем самым повреждение соединений и короткое замыкание.

Из-за своей хрупкости обычные распределительные коробки не способны выдерживать нагрузки сдавливания в бетоне

Электропроводка под полом из дерева должна содержать минимум распределительных коробок, которые обязательно должны быть металлическими. Количество и место размещения распределительных коробок выбирают исходя из целесообразности, но нужно обеспечить доступ для их периодического обслуживания.

Многие владельцы деревянных домов и некоторые электрики наглухо прячут распределительные коробки в деревянном полу, аргументируя обеспечение доступа возможностью частичного демонтажа настила. В этом случае можно лишь посоветовать нарисовать детальный план электропроводки и сделать несколько фотографий для облегчения поисков.

Фото расположения распределительных коробок перед укладкой настила

В продаже существуют специальные электротехнические щитки (люки) для установки в пол. Они обладают надежной крышкой – герметичным лючком, который закрывается на ключ (обеспечивается защита детей). В зависимости от размера данных щитков, в них может осуществляться разводка электропроводки и установка защитных автоматов.

Герметичный щиток в пол для установки в нем электротехнического оборудования

Также часто в подобных электрощитах для пола устанавливают штепсельные розетки для подключения домашнего оборудования и бытовой техники.

Лючки в пол с выдвижными розетками

Подключение точек потребления

Очевидно, что установка качественных и надежных распределительных коробок со свободным доступом получится очень затратной в сравнении с прокладкой электропроводки под полом цельным неразрывным кабелем к каждой точке подключения, и при этом будет соответствовать всем правилам электромонтажа.

При отсутствии распредкоробок в самой нижней точке электропроводки исключается скопление влаги на клеммах подключения.

Недопустимость скапливания воды и конденсата в трубах, коробах и металлорукавах электропроводок согласно ПУЭ

К тому же обеспечивается большая надежность электропроводки под полом, ведь исключаются подключения в распределительных коробках. А если по какой-то случайности все же произойдет повреждение кабеля в гофре под стяжкой, то обесточенной останется только одна розетка, и возобновление ее работоспособности можно отложить до следующего капитального ремонта помещения.

При обрыве проводки одной розетки остальные, подключенные отдельными линиями, останутся работоспособными

Исходя из дороговизны прокладки к каждой розетке отдельной линии от щитка, такое подключение не является обязательным – расключение линий для розеток можно произвести в одном из подрозетников на стене, соединяя остальные штепсельные соединения настенной скрытой или наружной электропроводкой. В современном дизайне помещений розетки устанавливают на уровне плинтуса и в пол, что является наименее затратным при использовании электропроводки, идущей снизу.

Специальная розетка для монтажа на уровне плинтуса

При классическом расположении розеток (принято не ниже 10 см) для перехода кабеля в вертикальное положение необходимо обеспечить его изгиб радиусом не менее 20 диаметров наружной изоляции. Данный участок электропроводки лучше делать скрытым из эстетических соображений.

Подключение выключателей и систем освещения оказывается более затратным, если электропроводка исходит из-под пола – длина штрабы и кабеля будет равной высоте стены, при этом расключения нужно произвести в подрозетнике или в дополнительной настенной распределительной коробке.

Монтаж скрытой (в стяжке и стенах) электропроводки

Из-за необходимости подключать в самом вверху системы освещения, популярность скрытой под полом электропроводки остается небольшой среди владельцев большинства квартир и частных домов. Поэтому к такому типу электропроводки прибегают при установке силовых линий к мощным потребителям электроэнергии и локальным распределительным щиткам отдельных помещений.

Пример прокладки электропроводки под бетонным полом

Общие рекомендации по монтажу

Исходя из сказанного выше, можно в коротких тезисах описать основные условия правильного электромонтажа проводки под полом или бетонной стяжкой:

Металлическая труба для прокладки мощного силового кабеля

Очевидным преимуществом данного способа прокладки электропроводки является исключение пыльной необходимости штробления стен, при установке розеток на уровне пола. Существенным недостатком, помимо необходимости подключения систем освещения, является существенная толщина гофры, кабельных каналов и труб, которые увеличивают необходимую толщину стяжки, особенно при пересечении нескольких линий.

Как правильно сделать стяжку пола с электропроводкой

Добрый день! Квартира в панельном доме 70-х годов постройки. Максимальная высота стяжки (кухня и коридор) может быть только 4 см, какой вид стяжки лучше использовать при условии, что по полу проложена неутопленная электропроводка без гофры?

Ольга

Ответ эксперта

Здравствуйте, Ольга!

Уникальность Вашего случая состоит в том, что минимальная толщина стяжки на основе песчано-цементного раствора по действующему СНиПу как раз и составляет 40 мм. Таким образом, в своей квартире Вы сможете применить самый дешёвый и простой способ обустройства основания пола. Если же Вы захотите усилить стяжку армированием, то это позволит уменьшить её высоту до 20 мм, а оставшиеся 20 мм залить самовыравнивающейся смесью для сооружения наливных полов.

К слову, уменьшение толщины стяжки за счёт армирования фиброволокном даёт возможность утеплить основание плитами из экструдированного пенополистрола. В Вашем случае на их нижней поверхности следует сделать пазы для укладки электрической проводки.

Создавая стяжку небольшой толщины, следует придерживаться нескольких простых правил:

• необходимо отвязать черновое основание от плиты перекрытия. Механические связи, которые появляются из-за адгезии цементно-песчаной смеси к основанию, приводят к передаче вибраций и нагрузок. Поскольку это приводит к растрескиванию стяжки, её укладку выполняют по слою разделительного материала, например, гидроизоляции из полимерной плёнки;
• следует создать усиленную демпферную зону по всему периметру помещения. Для этого перед началом бетонных работ на нижний край стен монтируют специальную пенополистирольную ленту толщиной до 20 мм. Этот простой способ позволяет минимизировать риски, связанные с появлением деформационных трещин при температурном расширении стяжки.

Напоследок хотелось бы прокомментировать Ваше решение укладывать проводку по основанию пола. Непонятно чем оно вызвано, если есть отличный способ монтажа электрокабелей по периметру помещения. Вы сможете легко скрыть их от глаз при помощи плинтусов с кабель-каналом и получите полную ремонтопригодность коммуникаций. Рекомендуем тщательно проанализировать выгоды, которые несёт в себе этот метод.

Оцените статью: Поделитесь с друзьями!

Электропроводки под стяжкой в трубах



При использовании неметаллических труб перед монтажом электропроводки желательно изучить требования пунктов 3.50… 3.55 СНиП 3.05.06-85 (данный СНиП сейчас зарегистрирован как СП 76.13330).  Эти пункты показаны на Рис.1.

Пластиковые трубы. Нормы прокладки

Рис. 1 Пункты 3.50… 3.55 СНиП 3.05.06-85

     Из пункта 3.52 следует, что в местах пересечения труб защитный слой бетонного раствора не требуется. Но это касается труб с кабелями. Защитный слой бетонного раствора при пересечении труб с кабелями и труб отопления нормами не оговаривается. Но, следует иметь в виду, что нагрев жил кабеля вследствие близкого расположения относительно труб отопления, приводит к уменьшению допустимого длительного тока (это описано в статье Выбор сечения кабелей). Поэтому теплоизоляция труб отопления и слой теплоизолятора между трубами должны выбираться максимальными, конечно в пределах разумного, так как это увеличивает требуемую высоту стяжки.

     На Рис.2 показаны трубы с кабелями и трубы отопления жилого помещения. Трубы отопления использованы из материала на основе полиэтилена и по всей длине имеют теплоизоляцию. В местах пересечения кабелей с отопительными трубами видна дополнительная теплоизоляция.

Электропроводка в стяжке

Рис.2 Трубы перед заливкой стяжки

     На Рис. 3 показано, как можно надежно закрепить трубы. После крепления труб на план наносят отметки расстояний от труб до стены. Это всегда необходимо делать, так как впоследствии может возникнуть необходимость выполнения отверстий в полу, для крепления какой либо мебели.

Крепление труб

Рис. 3 Крепление труб

     Трубы ПНД, как правило, не позволяют вывести кабель на стену, так как минимальный радиус их изгиба велик. Для перехода на стену используют легкие ПВХ гофрированные трубы, которые стыкуют с ПНД трубой вблизи от стен. Место стыка должно быть надежно загерметизировано.

     Кабели систем безопасности здания прокладывают отдельно от остальных кабельных линий.

Виктор  Чернов

К ОГЛАВЛЕНИЮ (Все статьи сайта)

06.03.2016

Правила монтажа электропроводки в полу-Энциклопедия

Проводка, которая спрятана в полу – это не диковинка. К данному способу монтажа прибегают уже давно. Соответственно, достаточно много накопилось опыта в этом деле. Но, к сожалению, ошибки все равно регулярно повторяются. Прежде всего, нужно понять преимущества и недостатки данного способа монтажа проводки и разобраться в простом вопросе – подходит ли этот способ для вас.



Преимущества

• Прокладка в полу или под полом проводки позволяет полностью устранить ситуацию с повреждением кабеля. Многим знакома ситуация, когда при сверлении по закону подлости или по собственной глупости попадаешь на провод в толще стены. Неприятностей с заменой или ремонтом поврежденного участка достаточно, чтобы только по этой причине выбрать монтаж проводки именно под полом.
• Второе преимущество, которое можно назвать довольно спорным – эстетика проводки. Таким способом можно смонтировать проводку в деревянном доме, где не планируется внутренней отделки. Открытая проводка на стенах деревянного дома смотрится несколько архаично, так что, спрятав ее под пол, можно добиться нужной эстетики.
• Третье преимущество электропроводки под полом заключается в простоте монтажа. Не потребуется дорогостоящих инструментов и комплектующих к ним. Например, для штробления канавок в стене или для выборки участка под распределительную коробку. Да и пыли практически никакой не предвидится, что тоже немаловажно в условиях квартиры.

Недостатки

• Самым главным недостатком данного вида монтажа считается невозможность починки неисправности, а лишь полная замена проводки. Другими словами, если в толще пола, например, присутствует некачественно выполненная скрутка, и она повреждается, то придется вскрывать нужное место для полной замены электропроводки в данном направлении.
• Еще одна неприятность кроется в сложности определения повреждения, если таковое случится. Допустим, что провод под деревянным полом был поврежден грызуном. Определить точное местонахождение практически невозможно – придется вскрывать доску за доской, пока не наткнетесь на нужное место.
• Некоторыми часто упоминается в качестве недостатка дороговизна: провода нужно прокладывать в специальной защите и это потребует дополнительных расходов. Однако данный недостаток довольно спорный: часто и при монтаже электропроводки в стенах кабель защищается кожухом, так что недостаток ли это – еще нужно постараться доказать.





Самые основные правила

1. Монтаж электропроводки в квартире под полом или в полу должен выполняться всегда с запасом провода. В случае повреждения или попытки добавить провод должен оставаться определенный запас для соединения.
2. Всю электропроводку под полом нужно проверить на работоспособность до обустройства самого пола. После заливки бетонной стяжки или установки деревянного пола исправить ситуацию будет сложно, а в отдельных случаях даже невозможно.
3. Все места соединений должны быть тщательным образом изолированы даже несмотря на то, что провода будут находиться в защитной трубке.
4. Защитные короба должны быть прочными, чтобы выдержать вес бетона и не деформироваться при этом. Сложно сказать, какие защитные трубки являются наиболее качественными, ведь на сегодняшний день выпущено достаточно много различных вариантов и далеко не о каждом виде есть объективные отзывы.
5. В случае электропроводки внутри бетонного пола нужно постараться не зацепить провода, ведущие к розеткам или выключателем на весь период застывания стяжки.
6. Прокладка электропроводки по поверхности чернового пола в случае дальнейшего бетонирования должна осуществляться так, чтобы провода по возможности не перекрывали друг друга. В противном случае увеличивается толщина стяжки, а это не только перерасход материала, но и проблемы в районе двери.
7. При обустройстве деревянного пола качественнее будет просверлить сквозное отверстие в лагах, нежели прокладка электропроводки под ними.

1. Распределительные короба с инспекционными крышками или люками – лучший способ избежать полного вскрытия стяжки в случае случайного повреждения электропроводки.
2. При монтаже проводки в стяжку сложнее всего придется в условиях квартиры. Здесь нужно не переборщить с высотой стяжки. В частном доме проблема снимается: на первом этаже всегда можно углубиться, а пол второго этажа обычно позволяет разместить электропроводку в полной мере.
3. В случае бетонировки полов часто применяется армирующая металлическая сетка. Обычно она будет уложена поверх электропроводки, поэтому следует перепроверить непосредственно перед заливкой, что сетка не повредила кабель.
4. В деревянном полу древесину желательно обработать составами, которые понижают горючесть древесины. Если при монтаже бетонного пола еще можно допустить скрутку, то при деревянном аналоге – не советуем этого делать. Любая скрутка, даже на первый взгляд кажущаяся качественной – это зона риска.
5. В случае проведения определенных работ в будущем, которые сопряжены с проникновением в толщу пола (например сверление) рекомендуется делать схему электропроводки или хотя бы обычное фотографирование. Полагаться на свою память никогда не стоит.



Укладка электрокабеля в стяжке пола становится все более популярным среди  владельцев домов и квартир.

Монтаж электропроводки в стяжке является удобным и экономически оправданным при выполнении электромонтажных работ. При прокладке кабеля в стяжке пола к группе розеток можно обойтись без распаечных коробок, соединение проще производить внутри подразетников.

Электрокабель при таком способе монтажа укладывается в гофротрубу, это предотвратит повреждение кабеля во время заливки. Толщина бетона над гофротрубой должна достигать нескольких сантиметров, а расстояние от стен не менее 15 сантиметров для избегания повреждения во время установки плинтуса.

Будьте внимательны! До заливки стяжки надо обязательно составить схему расположения электропроводки с указанием точных размеров относительно стен. Делается это для того, чтобы не повредить электропроводку при сверлении пола при последующих работах.





Как видно, электропроводка в полу – довольно неоднозначное занятие. С одной стороны, это может быть рискованным, особенно когда нет опыта в проведении подобных работ. С другой стороны, в некоторых вариантах квартир или частных домов это может быть единственным положительным способом монтажа проводки.

Проводка соседей снизу в полу: что с ней делать? Состояние старой алюминиевой проводки в хрущевке.

После того, как были демонтированы старые деревянные полы по лагам, оказалось, что проводка соседей снизу проходит по полу нашей квартиры. Нужно было решить, что с ней делать, так как далее по плану выравнивающая стяжка.

Важно!
Нельзя просто взять и залить в стяжку проводку соседней квартиры, которая расположена на полу. Это чревато тем, что у соседей может начать выбивать автоматические выключатели и устройства защитного отключения (УЗО). Связано это с тем, что на изоляции проводов могут быть небольшие и незаметные повреждения, через которые произойдет контакт проводника (жилы кабеля) со стяжкой. Определить конкретное место, где случился пробой, будет очень трудно. Нужно обязательно сходить к соседям снизу и совместно решить вопрос с проводкой. Возможно, соседи будут не прочь её обновить: проложить новые медные провода в гофрированной трубе (гофра) или вообще перенести всю эту проводку в свою квартиру. В интернете описаны случаи, когда оставляли соседскую проводку «как есть» и без каких-либо согласований заливали прямо на нее стяжку. После этого у соседей постоянно выбивало автоматические выключатели в электрическом щите. Соседи в итоге обращались в суд, который несомненно был на их стороне.

Проводка соседей снизу в полу: принятие решения о дальнейших работах.

Первым делом я позвал соседей снизу, показал всю картину и озвучил три варианта дальнейших событий:

1. Полностью убрать проводку соседей из нашей квартиры и переложить её в квартире снизу.
2. Оставить расположение проводки по плитам перекрытия в нашей квартире. Но заменить её на новую медную и заодно сразу проложить её в гофре.
3. Оставить данную алюминиевую проводку, но дополнительно защитить её перед заливкой новой стяжки.

Перекладывать или менять проводку соседи отказались. К тому же старые распаечные коробки в квартире снизу полностью были скрыты штукатуркой во время последнего ремонта. Поэтому провести замену проводки проблематично и отсоединить для того, чтобы засунуть в гофру тоже нельзя. Соответственно, остановились на третьем варианте.

Вся сложность в том, что не было возможности отсоединить провода, просунуть их в гофру и снова подключить. Нужно было найти какой-то другой способ.

Я решил использовать следующий вариант: взять ПВХ гофру черного цвета, разрезать её вдоль, через разрез уложить туда кабель, затем плотно замотать изолентой по всей длине, дополнительно промазав стык герметиком. Но думаю, что использовать герметик было совсем не обязательно.

Процесс укладки старой алюминиевой проводки в гофру.

Сам процесс проходил следующим образом:

1. Я отмерял необходимое количество гофры, обрезал ее и вытаскивал протяжную проволоку.

2. Разрезал отрезанный кусок гофры вдоль по всей длине. Для этого удобно использовать нож для разделки плоских кабелей, но можно и простой строительный нож.


   Важно: резать гофру лучше в перчатках, чтобы не порезать руки.

3. Укладывал старый алюминиевый кабель в гофру через боковой разрез.
4. Промазывал разрез герметиком.
5. Заматывал гофру по всей длине плотно изолентой. При этом надо следить, чтобы не было смещений и разрез стыковался ровно.

6. За 5-10 сантиметров до того места, где кабели уходили через перекрытие, я фиксировал их металлическими скобами.

7. Те места, где кабели уходили в перекрытие, я накрывал металлическими подрозетниками. В них я делал болгаркой вырезы сбоку под гофру и сажал на герметик.

Таким образом, проводка соседей снизу, проходящая по нашему полу, была защищена и готова к дальнейшей заливке стяжки.

Расходы материалов:

• черная гофрированная ПВХ-труба — 50 метров;
• изолента — 400 метров;
• герметик силиконовый — 3 тубы.

На момент написания статьи уже прошло более полугода с момента «упаковки» старой алюминиевой проводки соседей снизу и заливки выравнивающей стяжки. Проблем никаких не возникло.

Во время проведения работ по укладке проводки в гофру, там где кабель заходит в перекрытие в районе кухни, произошел разрыв алюминиевой жилы. И мне пришлось проводить ремонт. Место труднодоступное и запаса кабеля там практически не было. Не сразу, но я придумал способ. Об этом — в отдельной статье.

Состояние старой алюминиевой проводки в хрущевке.

Основная часть нашей проводки аналогично проходила в полу у соседей сверху. И после демонтажа перегородок стало видно провода, которые спускались сверху к жестяным распаечным коробкам:

Сама проводка для почти 60-летнего возраста в хорошем состоянии. Не знаю по какой причине, но проводов два вида: в мягкой (похожей на резину) изоляции и в более жесткой пластиковой. Причем, как один, так и другой вид может идти как на розетки так и на освещение.

Та изоляция, которая напоминает резину — мягкая, не крошится и не рвётся. Такое впечатление, что возраст совсем не повлиял на нее. Скорее всего это связано с тем, что она была спрятана от воздействия солнца и отрицательных температур. А вот пластиковая изоляция довольно жесткая. Думаю, что такой провод можно сломать если сильно согнуть. Возможно, раньше она была более пластичная, но стала такой из-за возраста.

Соединения в старых распаечных коробках сделаны надежно: скрутки сварены и замотаны хорошим слоем изоленты на тканевой основе. Сама изолента так же выглядит очень неплохо.

В целом, проводка для своего возраста оказалась в хорошем состоянии. Там, где она лежала неподвижными участками, выглядит почти как новая. И думаю, могла бы прослужить еще много лет. Проблемы алюминиевых проводов могут наблюдаться в тех местах, где есть частые механические воздействия. По этой причине, а также потому, что электрические точки будут расположены в новой планировке совсем по-другому, я проведу полную замену старой алюминиевой электропроводки на медную.

Электропроводка по полу | Электрика в квартире, ремонт бытовых электроприборов

Просмотров 46 Опубликовано 12.06.2018 Обновлено 12.06.2018

Многих домашних мастеров при ремонте квартиры или частного дома интересует вопрос о том, как спрятать электрические провода в напольном покрытии. Электропроводка по полу — вещь вполне реальная, хотя не для всех напольных материалов и подходящая. В данной статье мы поговорим о плюсах и минусах данного способа монтирования домашней проводки, а также о самом монтаже.

Плюсы электропроводки по полу

• Все компоненты проводки (электрические провода, распределительные коробки) находятся внутри пола, что совершенно не сказывается на внешний вид помещения.
• Для работы выключателей и розеток будут необходимы всего несколько выводов на поверхность пола.
• Вся электропроводка, находящаяся либо внутри пола, либо под напольным покрытием, защищена от механических повреждений. Вероятность повреждения или коррозии металла минимальна.

Минусы проводки по полу

• Для того чтобы осуществить задуманные монтажные работы по прокладке электричества по полу, необходимо провести масштабные строительные и отделочные работы. Стяжка пола, прорезание штроб в напольном покрытии, укладка нового покрытия — это очень трудоемкие работы и к ним нужно быть готовым.
• В данном способе прокладки домашней электропроводки отсутствует возможность для дальнейшего ее ремонта. Для устранения неполадки придется вскрывать все напольное покрытие, либо брать в руки перфоратор и «крушить» стяжку пола.
• Еще один минус – это высокая себестоимость монтажа электропроводки по полу. Придется потратиться как на приобретение качественной проводки, так и на инструмент для ее монтажа.

Технология проведения работ под напольным покрытием

Данный способ монтажа сравнительно простой и нетрудоемкий. У нас имеется черновой пол, напольное покрытие и пространство между ними. Вот именно в данное пространство и закладывается электропроводка.

По заранее размеченным линиям монтируются электрические провода, защищенные металлической или пластиковой гофрой, трубкой, либо кабель-каналом. Там же устанавливаются, если необходимо для развязки проводки, распределительные коробки. Соединение проводов в них должно быть обязательно очень надежным, чтобы в дальнейшем не вскрывать напольное покрытие для ремонта и подтягивания контактов. Для этого лучше всего подходит либо пайка, либо сварка жил проводов.
Дерево лучше всего обработать антипиренами – веществами, понижающими горючесть.

Монтаж электропроводки в стяжку пола

Для начала рисуем на листе бумаги план-схему с расположением в помещении проводов, установочных изделий и распределительных коробок. Далее переносим данную схему на пол и стены с помощью маркера или мела.

По данной разметке делаем штробы в стенах и полу для прокладки проводов и установки подрозетников. Короба, гофру или трубы с проводами размещаем в штробах и замазываем штукатурной смесью, чтобы избежать смещения при заливке. Поверх проложенных элементов устанавливаем арматуру. Минимизируйте разветвления электропроводки на полу, так как в дальнейшем намучаетесь при попытках замены провода. В процессе высыхания стяжки следим, чтобы короба, гофра или трубы с проводами не подвергались нагрузкам, которые могут привести к их деформации или разрушению.

После завершения монтажных работ следует провести проверку электротехнических характеристик всех цепей с использованием мультиметра.

Р.S.

Электропроводка по полу представляет собой решение, неоднозначное с технической точки зрения. С одной стороны, у такого подхода есть свои плюсы, но с другой – работа предстоит достаточно масштабная, да и ошибиться неопытный мастер рискует очень серьезно. Поэтому прежде чем приступать к монтажу, необходимо все тщательно взвесить и продумать.

Прокладка электропроводки в стяжке пола

Традиционная установка электрических проводов в стены сопряжена с большим объемом работы. Нужно сделать штробы для скрытого монтажа, запрещено диагональное расположение линий. Для уменьшения трудоемкости, повышения надежности и безопасности заказывают стяжку пола с установкой электропроводки с дальнейшим монтажом защитного покрытия.

Способ монтажа проводки по полу относительно простой – кабель в защитной оболочке крепится к поверхности чернового покрытия, подключается к распределительному щиту. Затем пол заливается бетонной или выравнивающей смесью, скрывая все силовые линии. Открытыми остаются места подключения к розеткам и выключателям.

Нужно сразу отметить, что прокладка кабеля по полу не исключает необходимость штробления стен и потолка. Это нужно для установки потолочных светильников. Также схема распределения силовых линий будет кардинально отличаться от традиционной. К каждой точке подключения (розетке, выключателю) ведется отдельная силовая линий от распределительного щитка. Это позволяет отключать отдельные магистрали электросети для ремонта, а также равномерно распределяет нагрузку на кабели.

Прокладку электропроводки в стяжке пола рекомендуют делать в следующих случаях:

• Капитальный ремонт в старой квартире или новостройке.
• Установка в деревянном доме. Согласно действующих правил запрещен скрытый монтаж в деревянных стенах.
• Конфигурация помещений или особенности эксплуатации не дают возможности установить системы кабелей в стенах.

К преимуществам подобной схемы можно отнести быстроту выполнения работ, меньший расход кабеля, безопасность. Исключается вероятность повреждения от монтажных материалов (гвоздей, шурупов, саморезов), устанавливаемых в стену.

Но есть один существенный недостаток прокладки электропроводки в стяжке пола – трудоемкость ремонта. Для замены всего кабеля или его части потребуется снять бетонное покрытие. Но на практике для демонтажа проводки в стене нужно не меньше усилий. Поэтому этот показатель можно считать субъективным.

Рекомендации по установке

Делать самостоятельно прокладку электропроводки в квартире или доме без должно опыта и практики настоятельно не рекомендуется. Специалист должен рассчитать параметры системы – максимальную нагрузку на отдельные линии, выбрать толщину и конфигурацию жилы, сделать правильную схему размещения проводки.

Для выполнения этой работы требуются специальные допуски и разрешения. Рядовому потребителю важно знать основные правила:

• Защита кабеля простой или гофрированной трубой. Это уменьшит вероятность повреждения линии. К тому же для демонтажа нужно будет только вытащить кабель, не разрушая покрытие пола. Заполнение гофрированной трубы не более 40% от общего объема.
• Отсутствие скруток или аналогичных механических соединений. Сопряжение нескольких проводов делается только в распределительных коробах. Их крышки нельзя заливать бетоном. Это нужно для последующей ревизии, ремонта или профилактики.
• Максимальная протяженность одной линии не более 20 м. Для больших помещений рекомендуется установка транзитных ревизионных коробов.
• Допустимое число поворотов кабеля при значении угла от 90° и более – 2.
• Минимальная толщина бетонной стяжки – от 30 мм.

Дополнительно следует предусмотреть защиту декоративного пола от нагрева кабеля. Обязательно соблюдение мер противопожарной безопасности для деревянных зданий, если в них выполняется прокладка электропроводки в стяжке пола.

Коробки для бесшовного пола | EAE Elektrik

Требования к электропитанию и данным, которые быстро растут на всех типах заводов, рабочих площадок и жилых помещений, сегодня проявляются в новых конструкциях зданий. По этой причине гибкие, модульные и современные системы инфраструктуры, которые могут быть адаптированы к быстро меняющимся и постоянно растущим требованиям к новым зданиям, приобретают все большее значение.

Наши продукты группы E-Line DK:

• Канал под стяжку , соединительные и выходные (розеточные) коробки
• Фальшпол пол Распределительные и выходные (розеточные) коробки

Они предлагают гибкие, модульные, эстетичные и безопасные решения, которые могут вам понадобиться в будущем.

Нажмите, чтобы загрузить каталог

Общие характеристики

EN 50085-2-2: 2008 Имеются соответствующие производственные стандарты и сертификат испытаний типа DEKRA. По основным функциям продукты делятся на две группы;

• Для стяжки под стяжку; коробки для труб, кабелепровода, ответвительные и выходные (розеточные) коробки
• Для использования в фальшполах; выводные (розеточные) коробки

Технические характеристики

Комплекты для соединения под стяжкой

Доступны варианты бокового корпуса из оцинкованного листового железа или алюминия

Возможны одинарные (360×360 мм) и двойные (360×720 мм) соединения для бокового корпуса из листового железа

Для алюминиевого бокового корпуса; сверхпрочный тип, верхняя часть из листового железа толщиной 4 мм и соединения двух разных размеров (360×360 мм./ 450×450мм.) Имеются в наличии

Доступны различные варианты с минимальной высотой стяжки 60 и 70 мм. В боковом корпусе из листового железа можно выполнить регулировку высоты предварительной стяжки на 20 мм и после нее на 15 мм; Для алюминиевых боковых частей кузова возможна регулировка высоты предварительной стяжки на 20 мм и после нее на 30 мм.

Под- Выглаживающая плита Выход (розетка) Коробки

Доступны варианты для ковров, паркета, керамики и гранита (мрамора)

Доступны девять (9) различных типов опций со структурой крышки, усиленной пластиковым корпусом и листовым железом.

Доступны розетки различной емкости от 3 до 24 модулей

Доступны 3 варианта цвета: серый, коричневый и черный.

Доступны защищенные окна вывода кабеля и эргономичные ручки открывания крышки

Конструкция крышки подходит для двустороннего использования

Доступны различные варианты розеток и аксессуаров в модульной структуре

Кабельные каналы под стяжкой

Доступны два варианта высоты 25 мм и 35 мм из предварительно оцинкованного листового железа; 5 (пять) вариантов ширины в дополнение к стандарту 200 мм доступны в вариантах 120 мм, 180 мм, 215 мм, 240 мм и 300 мм; Вариант 120 мм имеет 2 отсека, а другой — 3 отсека

Благодаря специальной бесшовной конструкции предотвращается повреждение проходящих через нее проводов; обеспечивается максимальное использование места в кабелепроводе

Доступны альтернативные изделия с минимальной высотой стяжки 58 мм и регулировкой высоты после стяжки на 20 мм благодаря особой конструкции соединения, которая позволяет выводить кабели на кабелепровод с интервалом 50 см.

Доступны разнообразные аксессуары, упрощающие установку и прокладку кабелей

Выходные (розеточные) коробки фальшпола

Для фальшполов; Доступны три (3) различных типа исполнения с крышкой, усиленной пластиковым корпусом и листовым железом

Доступны варианты, подходящие для полов с ковровым покрытием, паркетом, керамикой и гранитом (мрамором); с механизмом регулировки высоты его можно использовать для полов толщиной от 25 мм до 60 мм.

Доступны розетки различной емкости от 3 до 24 модулей

Доступны 3 варианта цвета: серый, коричневый и черный

Доступны защищенные окна вывода кабеля и эргономичные ручки открывания крышки

Конструкция крышки подходит для двустороннего использования

Доступны различные варианты розеток и аксессуаров в модульной структуре

E-Line DK (Коробки для стяжки пола) Фотографии

E-Line DK (Коробки для стяжки пола) Приложения

• Банки
• Офисы и рабочие места, административные здания
• Отели
• Больницы
• Школы, частные учебные заведения
• Торговые центры
• Конференц-залы
• Колл-центры
• Сессионные залы
• Кинотеатры и театры
• Промышленные предприятия
• Туристические объекты

Стяжка: образование трещин и электросварные сетки

Выбор материалов и хорошая укладка важны для долговечности стяжки.Учитывая его важность, мы решили создать это краткое руководство по стяжке и ее проблемам с растрескиванием, чтобы помочь вам сделать осознанный и долгосрочный выбор при работе с ней.

РОЛЬ СТЯЖКИ

Стяжка

— это принципиально важный слой цемента, позволяющий:

• создают ровную, однородную и плоскую поверхность желаемой высоты, которая служит основой для фактического пола;
• равномерно распределяет поверхностные рабочие нагрузки;
• отдельных конструктивных элементов отделочных поверхностей;
• служит для размещения и защиты водопроводных и отопительных труб в дополнение к электрическим кабелям;
• работают совместно с железобетонной конструкцией пола;
• способствуют звуко- и теплоизоляции за счет использования специальных материалов.

Понятно, что правильная установка стяжки имеет принципиальное значение по нескольким причинам. Это:

• позволяет безупречно укладывать напольное покрытие и обеспечивает его устойчивость с течением времени;
• защищает установки;
• позволяет правильно установить и использовать двери;
• позволяет поддерживать мебель из-за отсутствия откосов.

Трещины в стяжке: частые причины

Стяжка

может потрескаться, что может повлиять на ее работу.Причин растрескивания стяжки много, и они часто связаны с ошибками, допущенными на этапе укладки. Ниже мы перечислили наиболее частые из них:

• избыточная влажность;
• недостаточная жесткость и компактность;
• чрезмерная усадка цементной смеси;
• гребней и впадин на поверхности;
• неправильное перемешивание смеси;
• недостаточное отверждение;
• наличие перекрывающихся труб и неправильно расположенных систем;
• , имеющий толщину меньше рекомендованной в спецификациях материала;
• постоянный стресс с течением времени, например, вызванный движением тяжелых транспортных средств.

РОЛЬ ЭЛЕКТРОСВАРЕННЫХ СЕТЕЙ В ПОЛУЧЕНИИ ПРОВЕРЕННОЙ ВРЕМЕНИ

Чтобы избежать растрескивания стяжки, необходимо использовать специализированную электросварную металлическую сетку, которая выполняет двойную функцию: армирование и опора. Фактически, эта сетка способна:

• придают стяжке жесткость;
• противостоит различным рабочим нагрузкам;
• защищает целостность стяжки.

Cavatorta разработала и произвела три сетки против растрескивания с улучшенной адгезией, которые гарантируют отличные эксплуатационные характеристики с течением времени и защищают стяжку.Здесь мы кратко опишем преимущества и характеристики этих трех продуктов.

МЕТАЛЛИЧЕСКИЕ СЕТКИ ДЛЯ СТЯЖКИ БРЕНДА CAVATORTA

Павитек HP

Электросварная сетка из горячеоцинкованной стали с высоким сопротивлением. Сетка продается в виде панелей с квадратными звеньями. Среди основных преимуществ этой сетки:

• Безупречная адгезия
  Проволока имеет равномерно распределенные ребра по ее поверхности, что значительно снижает скольжение между сталью и цементом.
• Прочность и прочность
  Эффективно борется с растрескиванием с течением времени и защищает слои плотности и прочности в стяжке.

Использовать контекст
Идеально для укладки полов с подогревом и плавающих полов.

См. Технический паспорт

Pavitec Pro

Сетка электросварная с улучшенной адгезией. Поставляется в плоских листах для полов и фасадов и имеет функцию предотвращения растрескивания и усадки. Среди основных преимуществ этой сетки:

• Коррозионная стойкость
  Проволоки этой сетки 2.00 мм в диаметре и защищены цинковым покрытием, полученным методом горячего цинкования с погружением, что повышает коррозионную стойкость.
• Устойчивость к нагрузкам
  Способствует повышению механической прочности стяжки и предотвращает образование поверхностных трещин и повреждений в результате воздействия нагрузки.

Использование Контекст
Идеальная опора для оснований и штукатурок, идеально подходит для плоских и компактных оснований, к которым приклеивается окончательный пол.Использование Pavitec Pro также полезно при оштукатуривании с толщиной нанесения более 4 см.

См. Технический паспорт

Павитек Профессиональный

Электросварная стальная сетка с высоким сопротивлением и улучшенной адгезией благодаря специальным ребрам, расположенным по поверхности проволоки. Горячее цинкование обеспечивает отличную стойкость к коррозии с течением времени. Диаметр проволоки (2,00 мм) обеспечивает большую надежность. Среди основных преимуществ этой сетки:

• Промежуточные складки
  Имеет пять продольных складок, которые делают ненужным использование распорок.Две из них находятся по краям, что позволит перекрывать соседние панели без традиционных креплений. Остальные три складки равномерно распределены по панелям, что позволяет ходить по ним без риска деформирования.

Использование контекста
Идеально в качестве легкого армирования. Обладает анти растрескивающими свойствами для напольных покрытий, таких как плиточные полы, плавающие полы, полы с подогревом, пешеходные переходы, пандусы, парковки, бассейны, террасы, балконы и фасады.

См. Технический паспорт

Как установить кабельную систему Inscreed

Полы с подогревом раньше были роскошью для богатых, но в наши дни, с появлением электрических полов, почти каждый может почувствовать тепло на ногах.

Это руководство будет первым из серии ИНСТРУКЦИЙ, касающихся полов с подогревом и способов его установки.

Несмотря на то, что существует множество поставщиков этого типа продукции, в этих статьях основное внимание будет уделено системам обогрева полов с подогревом.

Warmup поставляет различное количество продуктов в зависимости от потребностей отдельного пользователя, каждая статья в этой серии будет посвящена отдельной системе.

Кабельная система Inscreed

Кабель разработан для прокладки внутри цементной стяжки толщиной не менее 50 мм.

Сам кабель имеет двойной экранированный проводник, проходящий через кабель толщиной 6 мм.

Система имеет холодный хвост длиной примерно 3 метра, чтобы пользователь / установщик мог подключить систему к термостату.

Он был разработан для подключения к источнику питания 230 В, который может производить от 100 до 200 Вт тепла на м² в зависимости от расстояния между проводами.

Здесь, в Atlas Ceramics, мы рекомендуем использовать теплоизоляционные плиты для всех проектов теплого пола — не только потому, что они могут снизить эксплуатационные расходы на 50%, но и потому, что они сокращают время нагрева с более чем 2,5 часов до всего 20 минут. .

Необходимые инструменты / продукты:

Подготовка:

Рекомендуется, чтобы вместо того, чтобы «бросаться в огонь», быстро выполнять работу и что-то не получается в конце — создать контрольный список для отслеживания прогресса и что используется план этажа, иллюстрирующий размещение термостата, примерное место для сенсорного зонда, а также кабельную систему.

Крепежные ленты:

Эти изделия предназначены для крепления к изоляционному или бетонному полу, чтобы гарантировать небольшое движение системы при укладке стяжки.

При закреплении на поверхности их необходимо укладывать перпендикулярно направлению прокладки кабеля.

Ленты необходимо размещать поперек пола с интервалом 0,75 метра, оставляя свободную границу 100 мм вокруг комнаты. Лучше всего прикреплять эти ленты с помощью клея или фиксирующих гвоздей.

Если место установки системы имеет необычную форму, рекомендуется использовать фиксирующую ленту.

Таким образом можно получить полное покрытие помещения. Обратите внимание, что Warmup рекомендует использовать 1 метр фиксирующей ленты на каждые 6 метров кабеля.

Теперь, когда фиксирующие ленты на месте, пора укладывать кабель.

Кабель:

Кабель необходимо проложить вверх и вниз по комнате и закрепить на крепежных лентах.Это помогает ограничить движение кабеля при укладке стяжки.

Кабель должен располагаться равномерно (рекомендуется, чтобы зазор между кабелем был не менее 50 мм) в любое время, чтобы обеспечить равномерное нагревание пола во время использования, установщик также должен необходимо убедиться, что кабель не разрезан, не касается и не пересекает другую часть кабеля — это может привести к перегреву и повреждению системы.

Теперь кабель уложен и закреплен фиксирующими лентами.Пришло время подобрать статистику.

Термостат:

Рекомендуется, чтобы термостат устанавливал квалифицированный электрик, который также имеет сертификат Part P. Для получения дополнительной информации о том, что такое сертификация Part P, посетите веб-сайт Совета по электробезопасности.

Как только это будет завершено, необходимо будет протестировать систему в целом, чтобы убедиться, что все по-прежнему работает должным образом, перед нанесением стяжки (толщина которой должна быть не менее 30 мм).

Наконец, Warmup предлагает установить датчик в пределах 10 мм верхнего слоя стяжки, поместив его непосредственно в смесь или с помощью гибкого кабелепровода.

После завершения стяжки рекомендуется снова протестировать продукт, чтобы убедиться, что ничего не пошло наперекосяк. Обратите внимание — для всех систем теплого пола требуется гибкая стяжка / компаунд. В Atlas мы рекомендуем Weber Floor Flex.

После проведения дальнейших испытаний — дайте стяжке полностью высохнуть перед использованием системы.Этот процесс сушки может занять от 7 до 28 дней.

Для получения дополнительной информации по этой теме — или если у вас есть какие-либо конкретные вопросы, пожалуйста, свяжитесь с одним из сотрудников Atlas — по телефону (01425) 621173, по электронной почте [email protected] или через наш Каналы в социальных сетях (Facebook и Twitter).

In Нагревательный кабель для стяжки | Теплые полы Coldbuster

SCK0180: кабель 10 м, подходит для площадей> 0,9 м², 180 Вт, 0.8A, 18Вт / лм², прибл. Стоимость = 228,80 долларов США / м²	SCK0180: кабель 10 м, подходит для площадей> 0,9 м², 180 Вт, 0,8 A, 18 Вт / лм², прибл. Стоимость = 228,80 долларов США / м²	RRP 114,40 долларов США
SCK0360: кабель длиной 20 м, подходит для площадей 1,0–1,8 м², 360 Вт, 1,5 A, 18 Вт / лм², прибл. Стоимость = 121,79 USD / м²	SCK0360: кабель длиной 20 м, подходит для площадей 1,0–1,8 м², 360 Вт, 1,5 A, 18 Вт / лм², прибл. Стоимость = 121,79 долларов США / м²	RRP 170 долларов США.50
SCK0540: кабель 30 м, подходит для площадей 1,9–3,6 м², 540 Вт, 2,3 A, 18 Вт / лм², прибл. Стоимость = 75,60 долларов США / м²	SCK0540: кабель длиной 30 м, подходит для площадей 1,9–3,6 м², 540 Вт, 2,3 A, 18 Вт / лм², прибл. Стоимость = 75,60 долл. США / м²	RRP 207,90 долл. США
SCK0765: кабель 42,5 м, подходит для площадей 3,7-5,1 м², 765 Вт, 3,2 А, 18 Вт / лм², прибл. Стоимость = 60,50 долларов США / м²	SCK0765: 42.Кабель 5 м, подходит для площадей 3,7-5,1 м², 765 Вт, 3,2 A, 18 Вт / лм², прибл. Стоимость = 60,50 долларов США / м²	RRP 266,20 долларов США
SCK1080: кабель 60 м, подходит для площадей 5,2-7,2 м², 1080 Вт, 4,5 A, 18 Вт / лм², прибл. Стоимость = 56,77 долларов США / м²	SCK1080: кабель 60 м, подходит для площадей 5,2-7,2 м², 1080 Вт, 4,5 A, 18 Вт / лм², прибл. Стоимость = 56,77 долл. США / м²	RRP 352,00 долл. США
SCK1440: кабель длиной 80 м, подходит для зон 7.3–9,6 м², 1080 Вт, 6,0 A, 18 Вт / лм², прибл. Стоимость = 53,37 USD / м²	SCK1440: кабель 80 м, подходит для площадей 7,3–9,6 м², 1080 Вт, 6,0 A, 18 Вт / лм², прибл. Стоимость = 53,37 долл. США / м²	RRP 451,00 долл. США
SCK1800: кабель длиной 100 м, подходит для площадей 9,7–12,0 м², 1800 Вт, 7,5 А, 18 Вт / лм², прибл. Стоимость = 50,18 USD / м² количество	SCK1800: кабель 100 м, подходит для площадей 9,7–12,0 м², 1800 Вт, 7,5 A, 18 Вт / лм², прибл.Стоимость = 50,18 долл. США / м²	RRP 544,50 долл. США
SCK2160: кабель 120 м, подходит для площадей 12,1–14,4 м², 1800 Вт, 9,0 A, 18 Вт / лм², прибл. Стоимость = 47,90 $ / м²	SCK2160: кабель 120 м, подходит для площадей 12,1–14,4 м², 1800 Вт, 9,0 A, 18 Вт / лм², прибл. Стоимость = 47,90 долл. США / м²	RRP 634,70 долл. США
SCK2520: кабель 140 м, подходит для площадей 14,5–16,8 м², 1800 Вт, 10,5 A, 18 Вт / лм², прибл.Стоимость = 45,55 долларов США / м²	SCK2520: кабель 140 м, подходит для площадей 14,5–16,8 м², 1800 Вт, 10,5 A, 18 Вт / лм², прибл. Стоимость = 45,55 долларов США / м²	RRP 737,00 долларов США
SCK2790: кабель длиной 155 м, подходит для площадей 16,9–18,6 м², 1800 Вт, 11,6 A, 18 Вт / лм², прибл. Стоимость = 45,44 долларов США / м²	SCK2790: кабель длиной 155 м, подходит для площадей 16,9–18,6 м², 1800 Вт, 11,6 A, 18 Вт / лм², прибл. Стоимость = 45,44 долларов США / м²	RRP 808 долларов США.50
SCK3150: кабель 175 м, подходит для площадей 18,7–21,0 м², 3150 Вт, 13,1 A, 18 Вт / лм², прибл. Стоимость = 45 долларов США / м²	SCK3150: кабель длиной 175 м, подходит для площадей 18,7–21,0 м², 3150 Вт, 13,1 A, 18 Вт / лм², прибл. Стоимость = 45 $ / м²	RRP 902,00 $
SCK3600: кабель длиной 200 м, подходит для площадей 21,1–24,0 м², 3600 Вт, 15,0 A, 18 Вт / лм², прибл. Стоимость = 45 долларов США / м²	SCK3600: кабель длиной 200 м, подходит для зон 21.1-24,0 м², 3600 Вт, 15,0 A, 18 Вт / лм², прибл. Стоимость = 45 долл. США / м²	RRP 1 023,00 долл. США
SCK4050: кабель длиной 225 м, подходит для площадей 24,1–27,0 м², 4050 Вт, 16,9 A, 18 Вт / лм², прибл. Стоимость = 45 долларов США / м²	SCK4050: кабель длиной 225 м, подходит для площадей 24,1–27,0 м², 4050 Вт, 16,9 A, 18 Вт / лм², прибл. Стоимость = 45 долларов США / м²	RRP 1140,70 долларов США
SCK4500: кабель длиной 250 м, подходит для зон 27.1-36,0 м², 4500 Вт, 18,8 A, 18 Вт / лм², прибл. Стоимость = 40 долларов США / м²	SCK4500: кабель длиной 250 м, подходит для площадей 27,1–36,0 м², 4500 Вт, 18,8 A, 18 Вт / лм², прибл. Стоимость = 40 долл. США / м²	RRP 1 255,10 долл. США
Оцинкованная крепежная шина — количество рулонов 20мм х 7,5м	Оцинкованная крепежная шина — Рулон 20 мм x 7,5 м	RRP $ 20,90

Электрический подогрев пола в стяжке Нагревательный кабель

Электрический подогрев пола в стяжке Нагревательный кабель

В стяжке электрические кабели для подогрева пола являются система внутрипольного отопления.Наши нагревательные кабели предназначены для прокладки под слоем бетонной стяжки толщиной 50-75 мм. Следовательно, нагревательный кабель идеально подходит для нового проекта на этапе строительства. Работает так же, как водяной теплый пол. После установки кабель практически не требует обслуживания. Кабель для стяжки — это сверхмощный и очень прочный нагревательный кабель. Который очень легко и быстро уложить. На кабель для стяжки предоставляется «пожизненная» гарантия. И подходит для всех напольных покрытий.Это делает его особенно адаптируемым нагревательным кабелем для новостроек. Поскольку окончательное напольное покрытие еще не принято. Если вы хотите обсудить свой проект, позвоните или напишите нам напрямую по телефону 01803 316060.

Комплекты греющих кабелей для стяжки поставляются с
Нагревательный кабель ✔	Программируемый воздушный и напольный термостат (опция) ✔
Напольный зонд в комплекте с термостатом ✔	Крепежная лента с высокой адгезией ✔
Пожизненная гарантия (термостат 1 год) ✔	Полные инструкции по установке ✔
Бесплатная техническая поддержка по телефону ✔	БЕСПЛАТНАЯ служба доставки на следующий рабочий день ✔

Бесплатное проектирование

В Living Heat мы предлагаем бесплатные дизайнерские услуги, чтобы немного упростить весь процесс.Если вам нужна бесплатная цитата или еще немного информации. Не стесняйтесь обращаться к нам по телефону 01803 316060. Наше время и советы бесплатны, и мы можем порекомендовать вам лучшую систему теплого пола.

---

Выбор термостата для теплого пола

Мы предлагаем один из самых широких диапазонов вариантов термостатов, которые постоянно расширяются. Все наши термостаты Living Heat подходят для стандартной задней коробки на 1 секцию. И может выдерживать максимальную нагрузку в 16 ампер или 3600 ватт нагрева без необходимости использования контактного или релейного переключателя.Все эти ведущие в отрасли термостаты просты в использовании и установке. Чтобы узнать больше об уникальных характеристиках каждого термостата для теплого пола.

---

Электрические теплые полы Кабельное наращивание пола

Начиная с нижней части вашей установки, черный пол должен быть деревянным или бетонным. Первый слой представляет собой тонкий слой гибкого плиточного клея толщиной около 4 мм. Приклеивать изоляционные плиты так же, как в случае систем обогрева под плиткой. Далее следует сама теплоизоляционная плита для теплого пола.Отражать тепло в бетонную стяжку пола. Это также создаст плоскую прочную основу для прокладки кабеля для подогрева пола. Теперь кабели уложены, и вам нужно будет накачать 50-75 мм бетонной стяжки поверх нагревательных кабелей. И, наконец, плитки можно приклеить с помощью стандартного 6-миллиметрового слоя гибкого клея. Также убедитесь, что плитка уложена ровным слоем клея для равномерного распределения тепла. Итак, в заключение, пол будет приподнят в зависимости от нескольких переменных примерно на:

• 4 мм Кровать гибкого клея.
• Изоляционная плита 6 мм. (Также доступна изоляция 10 мм и 20 мм).
• Нагревательный кабель для стяжки 2,5 мм. Обволакивает бетонную стяжку.
• Бетонная стяжка 50-75мм.
• 6мм Клей для плиточного клея.
• Плитка в этом примере Плитка 10 мм

Создание дополнительной стяжки для электрического теплого пола с высотой пола 76 мм, в зависимости от выбранных вами переменных изоляции и высоты плитки.

В Living Heat мы предлагаем бесплатные дизайнерские услуги, чтобы сделать весь процесс немного проще.Если вы хотите получить бесплатное ценовое предложение или немного дополнительной информации, пожалуйста, свяжитесь с нами по телефону 01803 316131. ​​Мы бесплатно предоставляем время и советы, и мы можем порекомендовать вам лучшую систему теплого пола.

Термостаты

Термостат

M5 Ручной термостат Простое управление Большой светодиодный термостат M100 Ручной термостат Переключатель включения / выключения Поворотный переключатель Термостат T5 Сенсорный экран Программируемый большой светодиодный экран Кнопка термостата D600 Программируемая кнопка большого светодиодного экрана Термостат T700 Сенсорный экран Программируемый большой светодиодный экран Сенсорный экран Wi5 Термостат Программируемый большой светодиодный экран Совместимость с Wi-Fi Термостат CT1000 Цветной сенсорный экран Программируемый большой светодиодный экран Термостат i8 Сенсорный экран Программируемый большой светодиодный экран Совместимость с Wi-Fi

Инструкции

Инструкции по установке электрического теплого пола

Этот PDF (1.85mb) в руководстве описаны теплые полы с подогревом и кабельные системы со свободным покрытием, а также помощь и советы по установке подходящих теплоизоляционных плит из твердого материала и плит. Это руководство должно ответить на большинство вопросов, которые могут у вас возникнуть относительно установки систем электрического теплого пола, но если у вас все еще есть вопросы, свяжитесь с нами, и один из наших технических специалистов будет рад помочь.

СКАЧАТЬ

Сети стяжек против растрескивания

Каковы функции стяжки?

Традиционная стяжка , а также функция создания ровного пола e , равномерного для образования основания пола , имеет множество других функций:

• — равномерное распределение поверхностные нагрузки; №
• для размещения и защиты труб водопроводных, нагревательных и электрических кабелей;
• для совместной работы с железобетонной конструкцией пола;
• для звуко- и теплоизоляции за счет использования специальных материалов.

Если внутренняя стяжка пола была изготовлена ​​в соответствии с современным правилом, то создание идеально горизонтальной стяжки также зависит от правильной установки и правильного использования дверей, раздвижных или распашных.

Почему в стяжке образуются трещины?

При изготовлении стяжек в строительстве зачастую работы по правилам техники недостаточно для получения хорошего результата. Во время фазы усадки и затвердевания смеси, из которой состоит стяжка, возникают такие явления, как , образование повреждений, и трещин.

При выборе типа бетона для изготовления стяжки необходимо соответствующим образом дозировать все элементы, составляющие смесь, а именно воду, мелкие и крупные заполнители, вяжущие вещества и т. Д.

Но то, что определяет выбранный тип бетона и, следовательно, дозировку элементов, составляющих смесь, — это функция, которую стяжка должна выполнять после затвердевания.

Некоторые из причин, вызывающих образование трещин в стяжке I’m:

• гигрометрическая усадка;
• избыток воды в смеси;
• наличие гребней и углублений в основании;
• использование слишком мелкого заполнителя;
• лишнее связующее;
• неправильное замес теста;
• недостаточное отверждение;
• отсутствие управляющих шарниров; №
• создание строительных швов без предварительного нанесения клеевого раствора между затвердевшей стяжкой и свежей стяжкой;
• наличие перекрытия и неправильно расположенных труб и систем; №
• создание толщины ниже установленной соответствующими нормативными актами;
• наличие постоянных напряжений во времени, вызванных, например, интенсивным движением автотранспорта.

Все эти факторы могут вызвать образование трещин e трещин в стяжке .

Травмы не всегда проявляются сразу, но могут возникать со временем даже после укладки плиточного пола, паркета или любого другого напольного покрытия, что также приводит к его растрескиванию.

Электросварная стальная сетка: решение против растрескивания стяжки

Чтобы избежать образования трещин в стяжке пола, необходимо использовать спецификации электросварные металлические сетки , которые выполняют двойную функцию броня е усиление самой стяжки.

Эти сети, по сути, способны:

• придавать жесткость стяжке;
• противостоять с течением времени различным нагрузкам во время физических упражнений;
• защищают целостность стяжки.

Дилеры, такие как BRICOMAN e Leroy Merlin , продают множество моделей электросварной сетки для стальных стяжек пола, например электросварная сетка bricoman доступна в панелях 2 × 1 м различной плотности. С другой стороны, электросварная сетка Leroy Merlin изготавливается из железа и выпускается в виде панелей 3 × 2 м с шириной ячеек 20 см.

Компания CAVATORTA , специализирующаяся в строительном секторе, спроектировала и произвела три типа электросварной сетки против растрескивания с улучшенной адгезией , способной гарантировать отличные характеристики с течением времени с точки зрения сопротивления и способной защитить здоровье стяжки.

Pavitec HP Nervato и сетка для электросварной стяжки из высокопрочной стали , оцинкованной горячим способом. Сетка имеет квадратную форму и может быть приобретена в виде панелей стандартных размеров.

Эта сетка имеет безупречное сцепление благодаря типу проволоки, характеризующейся ребрами, равномерно распределенными по ее поверхности, что препятствует скольжению между сталью и бетоном.

Идеально подходит для укладки полов с подогревом и «плавающих» полов, так как не только обеспечивает большую прочность стяжки, но и защищает размещенные на ней системы, как в случае полов с подогревом.

Оцинкованная сетка для стяжек с улучшенной адгезией Pavitec Pro вместо этого предназначена для полов и фасадов и имеет функцию предотвращения растрескивания и усадки.

Эта сетка имеет отличную коррозионную стойкость, на самом деле проволока диаметром 2,00 мм защищена снаружи цинковым покрытием, которое улучшает их устойчивость к коррозии.

Наличие этой сетки улучшает механическое сопротивление стяжки и предотвращает образование поверхностных трещин и повреждений из-за воздействия сосредоточенных нагрузок, фактически эта сетка идеально подходит для строительства оснований, на которые укладывается напольное покрытие. затем последует.

Эта же компания также предлагает особый тип сети защиты от растрескивания, это Pavitec Professional , то есть одна электросварная стальная сетка с высокой прочностью и улучшенным захватом благодаря специальным ребрам , распределенным по поверхности провод.

Наличие этих ребер (5 продольных складок) представляет собой легкое армирование с функцией защиты от растрескивания для любого типа пола: плиточного, плавающего, обогреваемого.

Эта панель также подходит для изготовления наружных стяжек тротуаров, пандусов, парковок, бассейнов, террас, балконов и фасадов.

Проволока этой сетки обладает высокой прочностью и имеет поверхность с ребрами, предотвращающими скольжение между сталью и бетоном.

Армирование и защита от растрескивания стекловолоконной сеткой

И арматурная сетка для стяжек они также могут быть изготовлены из пластика стекловолокно .

Компания TENAX разработала серию продуктов, изготовленных из стекловолокна , подходящих для структурного армирования стяжек и штукатурок и идеально подходящих для замены классической электросварной сетки.

Один из них — Tenax RF1 — это двухсторонняя полипропиленовая сетка, подвергнутая обработке с двойной молекулярной ориентацией, которая обеспечивает высокие значения прочности на разрыв и оптимальный модуль упругости.

Эта конкретная сетка может быть приобретена в рулонах разного размера и в основном используется для стяжек толщиной 5-6 см или штукатурок до 3-4 см, чтобы ограничить растрескивание из-за пластической усадки и явления «проседания» в случаях плохих смесей. плотные или плохо сцепляющиеся основания.

Также FASSA BORTOLO предлагает FASSANET FLOOR , армирующую сетку из стекловолокна , стойкую к щелочам, для армирования стяжек; его можно использовать во всех областях, где требуется увеличение прочности на разрыв.

Эта особая сетка с защитой от растрескивания из стекловолокна, которая может легко заменить классические электросварные стальные сетки, она особенно подходит для стяжек с излучающими системами, поскольку она противодействует тепловому расширению, предотвращая образование трещин и трещин.

Арматурные сетки из стекловолокна, поставляемые в рулонах, легче обрабатывать и резать на месте, особенно если вы сталкиваетесь с определенной геометрией, их универсальность ускоряет монтажные операции.

* Статья переведена на основе материалов сайта LAVORINCASA.it на сайте www.lavorincasa.it. Если есть какие-либо проблемы с содержанием, авторскими правами, оставьте, пожалуйста, отчет под статьей. Мы постараемся обработать как можно быстрее, чтобы защитить права автора.Большое спасибо!

* Мы просто хотим, чтобы читатели получали более быстрый и легкий доступ к информации с другим многоязычным контентом, а не с информацией, доступной только на определенном языке.

* Мы всегда уважаем авторские права на контент автора и всегда включаем исходную ссылку на исходную статью. Если автор не согласен, просто оставьте отчет под статьей, статья будет отредактирована или удалена по запросу автор. Огромное спасибо! С наилучшими пожеланиями!

Кабель для обогрева пола в стяжке | MyHeat Теплые полы

Этот профессиональный комплект электрического теплого пола — идеальное решение для стяжек полов в зимних садах и пристройках новых или реконструируемых зданий.

Нагревательные кабели мощностью 18 Вт / м предназначены для прокладки в бетон или стяжку пола в новостройках.

Кабель с изоляцией обычно укладывается на изоляцию, затем покрывается песком и цементной стяжкой толщиной не менее 50 мм.

В новостройках с стяжкой полов этот кабель может стать экономичным решением для обогрева.

Электрический кабель для теплого пола имеет двухжильную конструкцию с одним соединительным проводом «холодного хвоста» длиной 3 метра (только один соединительный кабель к термостату).

Комплекты для стяжки MYHEAT 18 Вт содержат:

• Греющий кабель MYHEAT мощностью 18 Вт / м
• Screed Fix Крепежная лента из оцинкованной стали
• Двухсторонняя монтажная лента из пеноматериала H.D Полная инструкция по монтажу
9000.

Простое планирование и установка

• Выберите комплект, подходящий для области применения
• Подготовьте черновой пол
• Спланируйте кабельные трассы и установите термостат
• Крепежная лента Secure Screed Fix
• Проложите нагревательный кабель на правильное расстояние
• Закрепите электрический нагревательный кабель теплого пола на Screed Fix
• Пропустите кабель холодного кабеля через кабелепровод к термостату
• Установите датчик температуры пола и проложите кабелепровод к термостату
• Получите и электрик (Часть P аттестована) для подключения к сети

• Рабочее напряжение: 230/240 В, 50 Гц.
• Диапазон температур окружающей среды: от — 65 ° C до + 260 ° C
• Жилы жилы кабеля: двухжильные
• Размеры нагревательного кабеля: 6,0 мм тип.
• Двойная изоляция по конструкции класса 2 с оплеткой защитного заземления.
• Маркировка CE и соответствие всем соответствующим техническим стандартам.
• IP 67 — идеально подходит для использования на открытом воздухе. Периодическое погружение в воду на глубину до 1 м.

КОДЫ ИЗДЕЛИЯ

Код детали	Обогреваемая область (м 2 ) Расстояние между кабелями 16 см	Обогреваемая область ( 2 м) Расстояние между кабелями 14.3 см	Площадь обогрева (м 2 ) расстояние между кабелями 12,5 см	Мощность (Вт)
MHKE160	1,3	1,1	1,0	160
MHKE2	2,0	1,9	1,6	260
MHKE320	2,5	2,2	2,0	320
MHKE420	3,3	3. Leave a Reply Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
