Фаза и ноль цвет: Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ

Цветовое обозначение проводов заземления, ноля и фазы

Содержание

• 1 Провод заземления
• 2 Провод нейтрали
• 3 Провод фазы
• 4 Что такое PEN?
• 5 Как найти фазу, заземление и ноль?
• 6 Обозначаем провода самостоятельно

Цветовая маркировка проводов – это далеко не рекламная «фишка» производителей, как считают некоторые электрики-новички. Это специальное обозначение, которое позволяет электромонтеру определить ноль, заземление и фазу без использования дополнительных измерительных приборов.

При неправильном соединении между собой контактов, могут возникнуть неприятные последствия в виде короткого замыкания и поражения человека электротоком.

Основная цель нанесения цветовой маркировки – это сокращение сроков подключения контактов и создание безопасных условий при проведении электромонтажных работ. На текущий момент, в соответствии с ПУЭ и европейскими стандартами, каждая жила имеет свой четко прописанный окрас.

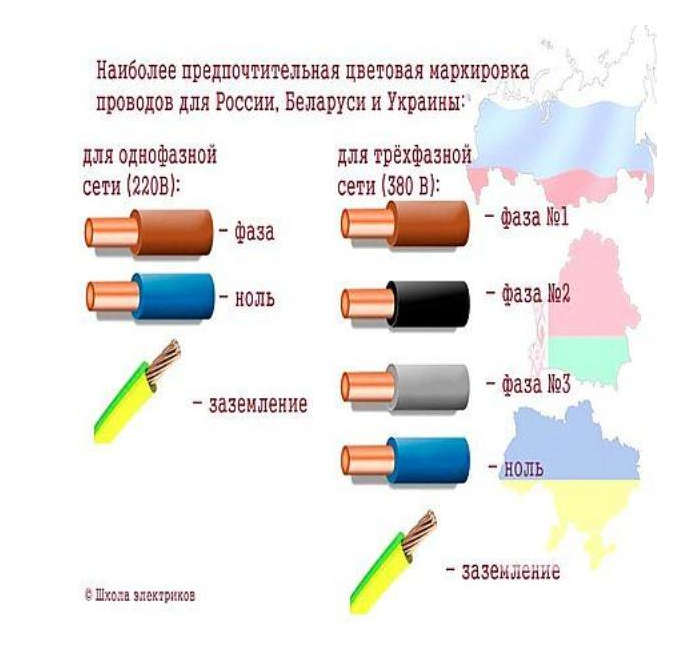

О том, какой цвет имеет нулевой провод, заземление и фаза, мы и поговорим.

Провод заземления

По стандартам изоляция «земли» окрашивается в желто-зеленый оттенок. Некоторые производители наносят на заземляющий проводник желто-зеленые полосы в продольном и поперечном направлении. Редко, но все же встречаются, оболочки чисто зеленого или чисто желтого цвета.

На электрических схемах «земля» обозначается двумя латинскими буквами «РЕ». Заземление часто называют нулевой защитой, но это не рабочий ноль, не нужно путать.

Провод нейтрали

Как в однофазной электрической сети, так и трехфазной, нейтраль окрашивается голубым или синим цветом. На электросхеме ноль обозначается латинской буквой «N». Нейтраль также называется нулевым или нейтральным рабочим контактом.

Провод фазы

Этот провод в зависимости от производителя маркируется следующими цветами:

• белый;
• бирюзовый;
• черный;
• коричневый;
• розовый;
• красный;
• фиолетовый;
• оранжевый.

Самые распространенные цвета для обозначения фазы – черный, белый и коричневый.

Несмотря на кажущеюся простоту, цветовая маркировка имеет ряд особенностей, которые вызывают у новичков следующие вопросы:

1.Что такое PEN?

2.Как определить фазу, заземление и ноль, если изоляция имеет нестандартный цвет либо вообще бесцветна?

Разберемся с каждым пунктом.

Что такое PEN?

Устаревшая на сегодня система заземления типа TN-C предполагает совмещение заземления и нейтрали. Ее основное преимущество – это скорость выполнения электромонтажных работ. Недостаток TN-C– это высокая вероятность повреждения электротоком при монтаже проводки в квартире или доме.

Основной цвет для обозначения совмещенного провода – желто-зеленый, но на концах изоляции имеется синий окрас, характерный для нулевого провода.

На электросхеме такой контакт обозначается тремя латинскими буквами «PEN».

Как найти фазу, заземление и ноль?

Бывают случаи, когда при ремонте бытовой электрической сети оказывается, что все проводники имеют один цвет. Как в таком случае определить, где какой провод.

В однофазной сети, где всего две жилы, без заземления, нужно всего лишь иметь при себе специальную индикаторную отвертку. Для начала нужно отключить электричество на распределительном щитке. Затем зачищаются провода и разводятся по сторонам. Теперь снова включаем электричество и поочередно подносим индикатор к каждому из проводов. Если при контакте лампочка на отвертке загорелась, значит – это фаза, а вторая жила, следовательно, ноль.

Если электрическая сеть трехфазная, то понадобиться более сложное оборудование – мультиметр с измерительными щупами. Для начала устанавливаем прибор на значение выше 220 Вольт. Один щуп фиксируем на фазе, а вторым определяем заземление и ноль. При контакте с нулем, тестер должен показать напряжение 220 Вольт. Заземляющий провод будет показывать напряжение немного ниже.

Если под рукой нет индикаторной отвертки или мультитестера, то определить принадлежность провода можно по изоляции.

Здесь важно знать, что синяя оболочка всегда является нейтралью. Даже в самой нестандартной маркировке ее окрас не меняется. Две другие жилы установить сложнее.

Первый способ основан на ассоциациях. Например, перед вами цветной и белый, либо черный контакт. Обычно землю обозначают белым или черным цветом. Следовательно, оставшийся провод – это фаза.

Второй способ. Нейтраль снова отбрасываем. Остался красный и черный. Согласно ПУЭ белая изоляция – это фаза. Тогда красный проводник – это земля.

В цепях с постоянным током цветовая маркировка минуса и плюса представлена соответственно черным и красным цветом изоляции. В трехфазной сети трансформатора каждая фаза окрашена в индивидуальный цвет:

• А-желтый;
• В-зеленый;
• С-красный.

Ноль, как всегда, синий, а заземление – желто-зеленое. В кабелях, рассчитанных на напряжение 380 Вольт, провода обозначаются так:

• А-белый;
• В-черный;
• С-красный.

Защитный и нулевой проводники не отличаются по маркировке от предыдущего варианта.

Обозначаем провода самостоятельно

При отсутствии визуального обозначения, после ремонтных работ нужно самостоятельно указать принадлежность проводов. Для этого подойдет яркая изоляционная лента или термоусадочная трубка.

По ГОСТу, маркировку жил нужно проводить на концах проводников – в местах их контакта с шиной.

Такие пометки значительно облегчат будущий ремонт и обслуживание.

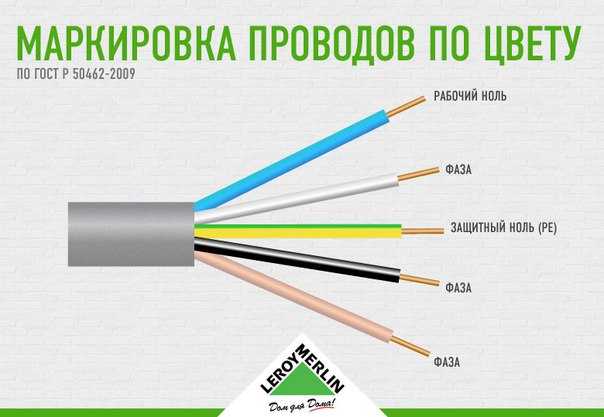

Цветовая маркировка проводов: фаза, земля, ноль

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Содержание статьи

• 1 Зачем это надо
• 2 Цветовая маркировка провода заземления
• 3 Цвет нейтрали
• 4 Окраска фазы
• 5 Как определить правильно ли подключены провода
  • 5.1 Проверка с индикатором
  • 5.2 Проверка с мультиметром или тестером

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.  Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.





Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить.

Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

• индикаторная отвертка;
• мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение)  или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».
