Фото фрезерных станков. Фрезерный станок — сложная покупка с множеством нюансов

На фото фрезерных станков изображены модели, предназначены для выполнения фрезерных и сверлильных операций, а сами станки являются фрезерно-сверлильными. Широкий диапазон регулировки оборотов шпинделя позволяет использовать большой арсенал фрезерного и сверлильного инструмента.

Стандартные фрезерные станки: MB-Q или MB-R. Какой выбрать?

Фрезерные стандартные станки какой выбрать?

Легко изучить, легко работать, быстро программировать:

1. Ручной режим

    Ручной привод по осям X и Y
    Ручная пиноль с оптической шкалой
    УЦИ для удобства считывания

2. Полуавтоматическая работа

    моментальное позиционирование
    встроенные циклы

3. Возможность работы с системой ЧПУ

    простое меню
    3D графика
    функция использования ручного привода

Наивысшее качество, наиболее точный станок в своем классе среди предлагаемых на рынке сегодня.

Характеристики:

    Точность 5 микрон
    Ручная пиноль
    ШВП с регулируемой гайкой
    Подшипники 7-го клсса
    Антифрикционное покрытие типа Turcite для направляющих
    Наличие коробки передач
    4 модели на выбор с перемещениями по X, Y, Z:

– 760 x 505 х 530
– 1015 x 505 х 530
– 1270 x 635 х 605
– 1500 x 635 х 605
    Сверх точность, простота, быстрое программирование:

Характеристики:

    Шпиндель для жестких режимов 8000 об/мин

    Автоматический магазин на12 – 20 инструментов
    3 электронных штурвала
    Быстрые перемещения
    10 м/мин
    Коробчатые направляющие
    4 модели с перемещениями по X, Y, Z:
    — 810 x 430 х 480
    — 1015 x 505 х 530
    — 1270 x 635 х 605
    — 1520 x 635 х 605

Фрезерные стандартные станки какой выбрать?Доступные опции серии МВ:

    Жесткое нарезание резьбы
    Автоматический магазин на 12 – 20 инструментов

    Автоматическая коррекция инструмента
    Щуп для замера детали
    Поворотные столы, 4-я координата
    Настольное ограждение
    Полное ограждение рабочей зоны
    Однофазное электропитание
    Оптические линейки
    Расширение памяти
    Сетевое подключение Интернет
    Блоки наращивания колонны станка
    Комплектация инструментом
    подача мелкодисперсной СОЖ
    Омывание рабочей зоны
    Программируемое следящее сопло сжатого воздуха


Фрезерный станок — сложная покупка с множеством нюансов

Фрезерование представляет из себя обработку разнообразных материалов с помощью резки на специализированном оборудовании, применяя движущуюся фрезу. Поставщики техники сейчас предлагают многочисленные типы станков и непосредственно самих фрез. Для выбора эффективного станка необходимо изучить особенности его работы, а также плюсы и минусы каждого вида фрезерования.

Какая бы ни была ваша мастерская или целое предприятие по масштабам, а изначально для подбора оборудования необходимо четко определиться с задачами, которые вы доверите фрезерным станкам. Если, к примеру, нужно обработать маленькие детали, то хватит и малогабаритного устройства, крупный металл способен обработать исключительно промышленный станок. Далее необходимо выбрать тип станка из горизонтальных, вертикальных, продольных, резьбовых и многих других. В этом могут помочь специалисты из специализированных магазинов или интернет-каталоги.

фрезерный станок с чпу
Требуемый формат фрезерования также сильно влияет на покупку определенной модели станка, поскольку упомянутые фрезы могут как подходить под нужды, так и предназначаться для абсолютно других операций или вообще не поддерживаться оборудованием. Также учитывайте при покупке размеры рабочего поля, чтобы его, в конечном итоге, хватило для обработки поставляемых деталей. Мощность, напряжение и потребляемая электроэнергия — пожалуй, последние важные критерии выбора, хотя для некоторых фирм может понадобиться фрезерный станок с чпу цена для автоматизированных и более сложных методов обработки.

Для более точной информации лучше подробнее разузнать особенности аппаратов или обратиться за помощью к специалистам, чтобы ни в коем случае не ошибиться с покупкой станков.

Главные помощники столяра: фрезерный и кромкооблицовочный станки

Сегодня мы попробуем разобраться с принципом работы фрезерного и кромкооблицовочного станка. Предположим, у вас возникла необходимость сделать полку весьма замысловатой формы. Основная проблема, с которой вы столкнетесь – будет наличие неправильных (несимметричных форм). Для того, что бы успешно преодолеть эти трудности существует особый вид инструмента для работы по дереву – фрезерный станок.

Фрезерный станок по дереву необходим для обработки деревянных поверхностей. В частности, в список основных функций его входят: изготовления пазов, поперечное строгание, вырезка канавок, гребней, подсечек и любых углублений и разрезов неправильной формы. Основные критерии, по которым выбирают фрезерный станок – это размер заготовки, с которой он может работать (ширина, длина), диаметр, максимально допустимая высота фрезерования, мощность, скорость вращения основного вала.

 Сам из себя он представляет организованный вертикально податчик заготовки, с расположенным в произвольном порядке (зависит от модели) комплексами резцов и сверл. Целесообразней приобретать фрезерный станок бу, поскольку цены на новую (хотя и технически оснащенную по последним достижениям техники, напичканную электроникой и даже ЖК дисплеями) модель могу достигать нескольких тысяч долларов.
 Кромкооблицовочный станок – это инструмент, который станет неаменимым при придании деревянному изделию презентабельности и завершенности.

Задача такого станка – оклеивание торцов деревянных деталей бумагой, шпоном или меламином для придания краям мебельных деталей гладкости и эстетичности. Разделяют автоматический и ручной кромкооблицовочный станок, цена на который несколько ниже. Отличия между ними в том, что в автоматической модели подача заготовки и кромочного материала происходит практически без Вашего участия. Основные критерии, по которым следует выбирать кромкооблицовочный станок: возможность работы с разными материалами, максимальная толщина кромочного материала, размер внутреннего и внешнего обрабатываемого радиуса и общая электрическая мощность.
Фрезерный и кромкооблицовочный станки – это незаменимые помощники любого столяра или производителя мебели. Автоматизированный процесс и точность, с которой резцы производят выпилы в дереве, врятли будут уступать ручной работе, а наоборот, многократно ее превосходить. Однако, при покупке подумайте, есть ли смысл переплачивать деньги за новую модель, если б/у вариант будет также выполнять свои функции.

Токарный станок по металлу – это устройство для механической обработки вращающихся симметричных заготовок. К основным видам выполняемых операций относятся: обработка резанием, сверление, нарезание резьбы. Закрепленная вращающаяся заготовка обрабатывается режущим инструментом, в результате чего можно изготавливать изделия различной сложности от простых втулок и гаек до декоративной фурнитуры. Для вытачивания массивных деталей служат устройства с вертикальным креплением заготовки, менее габаритные элементы вращаются в горизонтальной плоскости. Станки бывают напольными и настольными, с ручным и программным управлением, полуавтоматы. Современная промышленность выпускает узкоспециализированную технику, которая служит для максимально точного исполнения определенной операции, и универсальные устройства для выполнения нескольких видов работ. Понятно, что для профессионального производственного процесса необходимо оборудование для каждой вида продукции, а для домашних умельцев или небольших мастерских удобнее и выгоднее иметь более универсальную технику.

К основным видам токарных устройств относятся карусельные, винторезные, револьверные, многошпиндельные и др.Настольный фрезерный станок по дереву
Токарно-карусельная техника подходит для шлифования, нарезания резьбы, точения цилиндрических заготовок большого диаметра, сверления отверстий. Станок универсален, его главной отличительной особенностью является высокая точность выполнения операций. Детали могут обладать внушительной массой, вплоть до десятков тонн, и большим поперечным сечением, но иметь небольшую длину. Возможность установки сразу нескольких инструментов позволяет производить многооперационную обработку.

Винторезные станки многофункциональны и предназначены для работ по любым металлам. Они являются наиболее подходящим оборудованием для мелкосерийного производства и изготовления штучной продукции. На них нарезают различные виды резьбы, вытачивают конусы. При покупке такой техники нужно учитывать ее возможности при обработке деталей разного диаметра. У каждой модели есть ограничения по длине и диаметру заготовки.

Револьверная техника служит для работ с калиброванным прутком. Такие заготовки имеют несколько поверхностей для обработки, для каждой из которых необходимо использовать отдельный инструмент. Револьверная головка имеет несколько гнезд для крепления оснащения, что позволяет обрабатывать одновременно все поверхности детали. Выпускаются устройства с вертикальной и горизонтальной осью вращения блоков для крепления инструмента.

Токарно-фрезерное оборудование подходит для всех видов металла, пластика, дерева и помогает производить обработку сложных деталей. Его можно использовать и как токарное, и как фрезерное устройство. С его помощью изготовляют пазы любой формы, резьбу, обтачивают заготовки. Такая техника устанавливается и в инструментальных цехах, и в частных мастерских. Комбинированное устройство позволяет снизить затраты по сравнению с покупкой двух узкоспециализированных механизмов. Режущий инструмент включает разнообразные резцы, сверла, фрезы для металла и т. п.

Устройства с ЧПУ и автоматикой применяются для серийного изготовления продукции любой сложности. Контроль над операциями осуществляется специальной системой. Полуавтоматическая техника не оборудована загрузочно-разгрузочными механизмами, поэтому в процессе производства необходимо участие специалиста.

При выборе станка необходимо определиться с объемом работ, видом операций и материальными возможностями. Если нет необходимости в сверлении или вырезании пазов прямоугольной формы, то достаточно купить винторезное оборудование. Для более сложных видов обработки нужен станок с фрезерным устройством. Станки с большой массой обладают повышенной устойчивостью, поэтому на них сподручнее выполнять прецизионную обработку. Для установки оборудования не подходят помещения со слишком высокой влажностью и неровным полом, так как это приводит к быстрой поломке двигателя. При неустойчивом положении устройства образуется нежелательная вибрация и нарушается центровка.

     Фрезерные станки применяются для обработки резанием различных типов поверхностей при помощи фрезы.

     По назначению фрезерные станки разделяют на универсально-, горизонтально-, вертикально-, продольно-, копировально-, резьбо-, шпоночно-фрезерные и др.
     На фото фрезерных станков изображены модели, предназначены для выполнения фрезерных и сверлильных операций, а сами станки являются фрезерно-сверлильными. Жесткая конструкция обеспечивает высокое качество обработки деталей из металла, пластмассы и дерева. Широкий диапазон регулировки оборотов шпинделя позволяет использовать большой арсенал фрезерного и сверлильного инструмента.

    Во фрезерных станках главным движением является вращение фрезы, а движение подачи — относительное перемещение заготовки и фрезы.

     Вспомогательные движения необходимы в станке для подготовки процесса резания. К вспомогательным движениям относятся движения, связанные с настройкой и наладкой станка, его управлением, закреплением и освобождением детали и инструмента, подводом инструмента к обрабатываемым поверхностям и его отводом; движения приборов для автоматического контроля размеров и т. д. Вспомогательные движения можно выполнять на станках как автоматически, так и вручную. На станках-автоматах все вспомогательные движения в определенной последовательности выполняются автоматически.

Фрезерный станок по металлу: классификация и характеристики

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Из этой статьи можно узнать, какими особенностями обладает фрезерный станок по металлу, который может использоваться в домашней мастерской: технические характеристики оборудования, классификация инструмента и его применения. В тексте кратко описаны возможности вертикальных и горизонтальных конструкций, фрезеров настольного и ручного типа, а также сверлильно-фрезерных, гравировально-фрезерных и универсальных станков с ЧПУ.

Фрезерный станок – один из самых распространенных инструментов в сфере обработки металлов

Виды фрезерных станков: фото и особенности конструкций

Для обработки металлических заготовок используются фрезерные станки. Инструмент этой категории очень популярен и широко применяется в области металлообработки. Причем можно купить фрезерный станок по металлу не только для производственных целей, но и в качестве оборудования для домашней мастерской.

Каждый из типов станков по металлу имеет свои функции, область применения и выбирается для использования в определенном направлении

В продаже представлен обширный ассортимент фрезерных инструментов. Практически все модели станков имеют одинаковое устройство и работают согласно единому принципу. Различия могут затрагивать лишь функциональную сторону, которая зависит от наличия в конструкции дополнительных систем и узловых компонентов.

Потребители могут купить фрезерные станки с ЧПУ по металлу следующих видов:

• вертикальные;
• горизонтальные;
• сверлильно-фрезерные;
• настольные токарно-фрезерные станки по металлу;
• универсальные;
• ручные;
• фрезерно-гравировальные.

Перечисленные модификации являются основными. Каждый тип оборудования имеет свои характерные черты и функциональное назначение.

Настольные фрезерные станки с ЧПУ – это достаточно мощные и точные станки, которые идеально подойдут для домашних мастерских и малых предприятий

Характеристика вертикальных фрезерных станков

Вертикальные конструкции – очень распространенная категория инструмента. Оснастка для фрезерного станка по металлу этой разновидности представлена режущими элементами цилиндрического, фасонного и концевого типа. Кроме этого оборудование позволяет выполнять операции сверления.

Назначение вертикально-фрезерных станков с ЧПУ:

• формирование пазов;
• обработки рамочных деталей;
• изготовление зубчатых колес;
• обработка углов, а также горизонтальных и вертикальных металлических поверхностей.

Оборудование вертикального типа благодаря своему строению обладает очень жесткой конструкцией. За счет этого появляется возможность выполнять обработку металлических деталей на высоком уровне качества. Коробка скоростей установлена на головке шпинделя.

Существует две категории вертикальных фрезерных станков по металлу:

1. Консольно-фрезерные.
2. Бесконсольные.

Бесконсольные станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных и наклонных поверхностей

Обратите внимание! В тех конструкциях, где отсутствует консоль, перемещение рабочего стола осуществляется за счет направляющих, размещенных на станине инструмента.

Станок, в конструкции которого присутствует консоль, отличается лишь тем, что его гильза и шпиндель могут перемещаться по отношению к оси оборудования. Для изготовления деталей сложной формы используются 5-осевые фрезерные станки с ЧПУ. Такие конструкции обеспечивают очень высокое качество обработки и экономию. Они могут иметь встроенную память и возможность подключения к сети Интернет, а также множество других дополнительных опций. Некоторые варианты имеют съемные столы.

Особенности горизонтальных фрезерных станков

Горизонтальные конструкции отличаются тем, что в них шпиндель имеет горизонтальный характер размещения. Инструмент этой категории используется для обработки металлических деталей небольшого размера.

В качестве оснастки для горизонтальных конструкций используются следующие виды фрез по металлу:

• фасонные;
• угловые;
• концевые;

Горизонтальный фрезерный станок представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробка передач и стол

• торцевые;
• цилиндрические.

Стандартная комплектация горизонтально-фрезерного станка с ЧПУ не позволяет выполнять обработку заготовок по винтовой поверхности. Для выполнения подобной операции потребуется дополнительное оснащение.

Благодаря своему строению горизонтальный инструмент позволяет устанавливать столешницу в разных положениях. Стол может располагаться перпендикулярно или параллельно по отношению к оси шпинделя. Все узловые и рабочие элементы конструкции монтируются на станине. Коробка скоростей, предназначенная для настройки вращательной скорости шпинделя, располагается внутри этого участка.

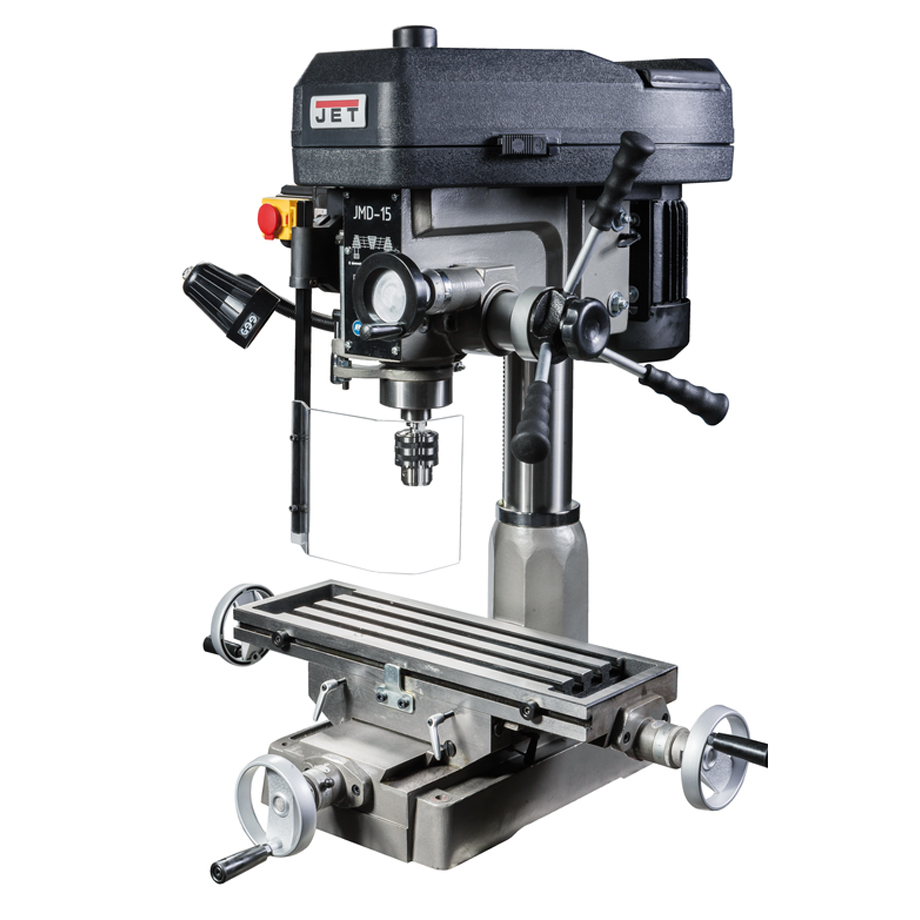

Специфичность сверлильно-фрезерных станков по металлу

Сверлильно-фрезерное оборудование позволяет обрабатывать как вертикальные и горизонтальные, так и наклонные поверхности. С помощью этого инструмента можно формировать пазы любых модификаций на заготовках крупного размера. Станок данного типа укомплектован сверлильно-фрезерной головкой. Она позволяет выполнять обработку поверхностей, размещенных под углом по отношению к горизонтальной оси, и операции сверления под наклоном.

На сверлильно-фрезерных станках можно эффективно и точно выполнять обработку деталей с криволинейными поверхностями, осуществлять калибровку, формировать отверстия

Отличительной особенностью настольного сверлильно-фрезерного станка по металлу является расширенный функционал. Рабочая головка может функционировать в режиме реверса. Благодаря своей универсальности этот агрегат может на высшем уровне выполнять такие востребованные операции, как сверление и фрезеровка.

Обратите внимание! За счет многофункциональности сверлильно-фрезерный станок позволяет сэкономить денежные средства при покупке, поскольку потребитель в одной конструкции получает сразу несколько полезных и эффективных инструментов. Кроме этого универсальное оборудование позволяет экономить рабочую площадь в мастерской.

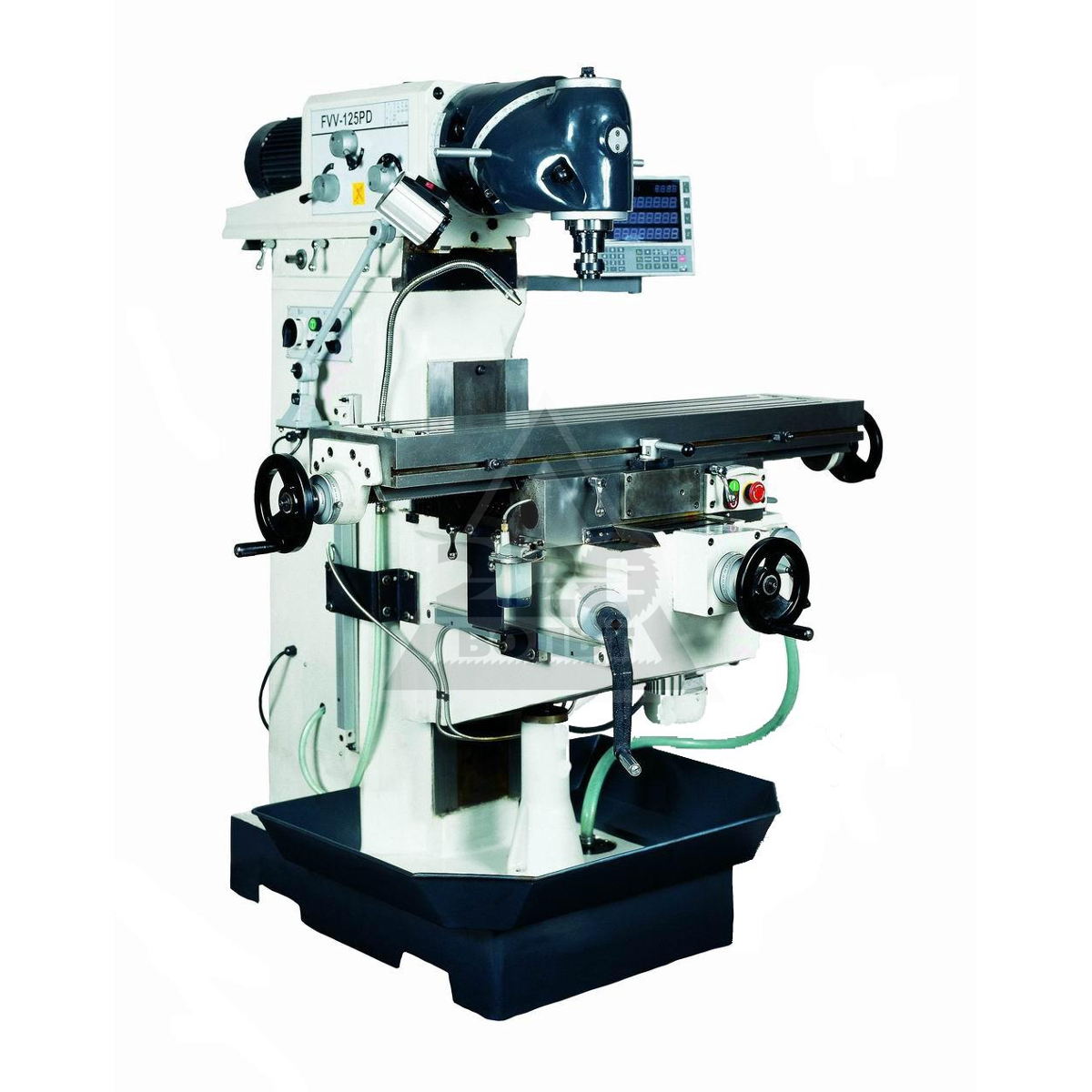

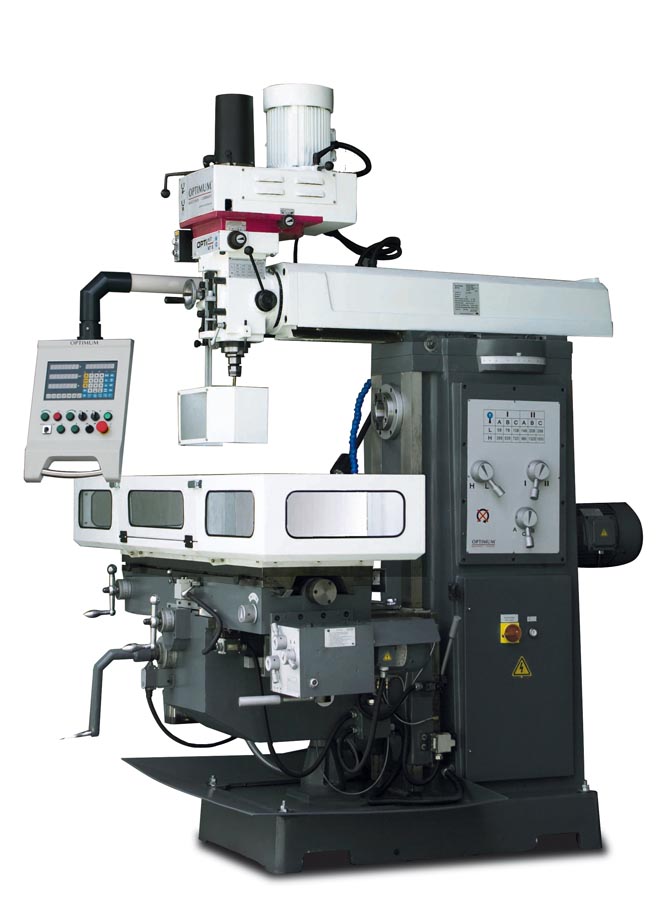

Характеристика универсальных фрезерных станков по металлу для домашней мастерской

Возможности станков универсального назначения будут полезны для небольших частных производств и мастерских, которые специализируются на механических и ремонтных работах.

Универсальные фрезерные станки по металлу могут выполнять обработку различных объектов:

• вертикальные поверхности;
• штампы;

Универсальный фрезерный станок предназначен для выполнения металлообрабатывающих работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами, а также сверлами

• горизонтальные плоскости;
• поверхности спирального типа.

С учетом наличия большого количество функций универсальные фрезеры отличаются от стандартных инструментов некоторыми конструкционными особенностями. Такие важные компоненты, как коробка скоростей, узел шпинделя и другие рабочие элементы размещаются с внутренней стороны станины. В конструкции инструмента предусмотрено наличие горизонтальных и вертикальных направляющих. Они предназначены для перемещения рабочего стола и консоли.

Кроме этого рабочая поверхность может дополнительно настраиваться. Этот элемент можно установить под любым удобным углом по отношению к шпинделю. Благодаря этому у оператора появляется возможность выполнять обработку любых металлических деталей. Не являются исключением заготовки, обладающие очень сложной конфигурацией.

Особенности настольных фрезерных станков по металлу

Конструкции настольного типа обладают компактными размерами. Благодаря чему этот тип оборудования подходит для технического оснащения различных объектов:

1. Домашние мастерские.

Настольный фрезерный станок, обладающий достаточно высокой функциональностью, может успешно применяться для обработки заготовок из черных и цветных металлов

1. Цеха небольших производств.
2. Мастерские в учебных заведениях.

Для выполнения таких операций, как формирование отверстий, создание резьбы и обработка деталей лучше купить настольный фрезерный станок по металлу. Он удобен в обращении и за счет наличия различных фрез позволяет выполнять широкий спектр работ. Результат отличается достаточно высокой точностью, поскольку конструкция инструмента очень жесткая (при условии правильного монтажа).

Настольные фрезерные станки по металлу с ЧПУ имеют высокий уровень производительности, что позволяет использовать этот тип оборудования изготовления изделий небольшими серийными партиями. Несмотря на значительный показатель КПД и обширный спектр функциональных возможностей инструмент потребляет небольшое количество электрической энергии. Кроме этого конструкция имеет компактные габариты, благодаря чему ее с легкостью можно установить в мастерской с ограниченной свободной площадью.

Преимущества настольных конструкций перед стандартными моделями:

• небольшой вес и компактные габариты;
• простая система эксплуатации;
• мобильность;

Заготовки, которые необходимо обработать на настольном станке, фиксируются на его рабочем столе, а сама обработка выполняется вращающимся режущим инструментом – фрезой

• невысокий уровень шума;
• доступная стоимость.

Обратите внимание! Размер обрабатываемой заготовки не может превышать ширину стола.

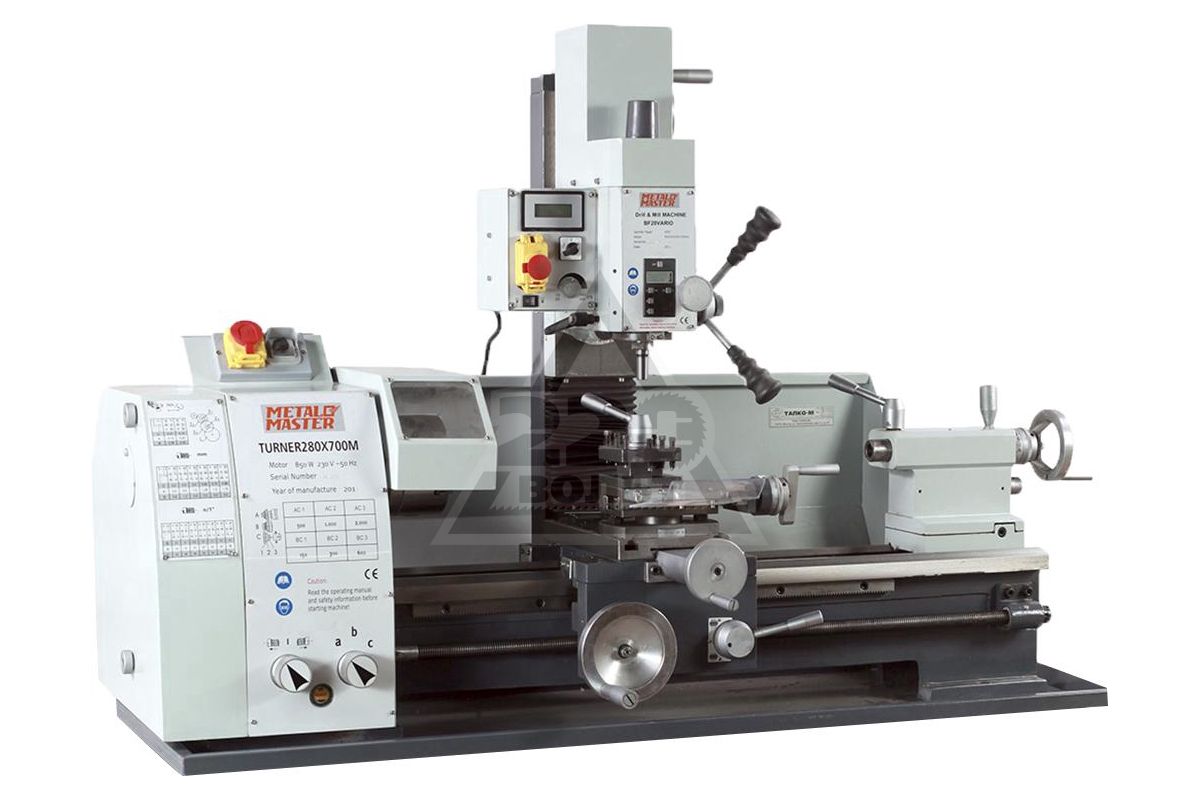

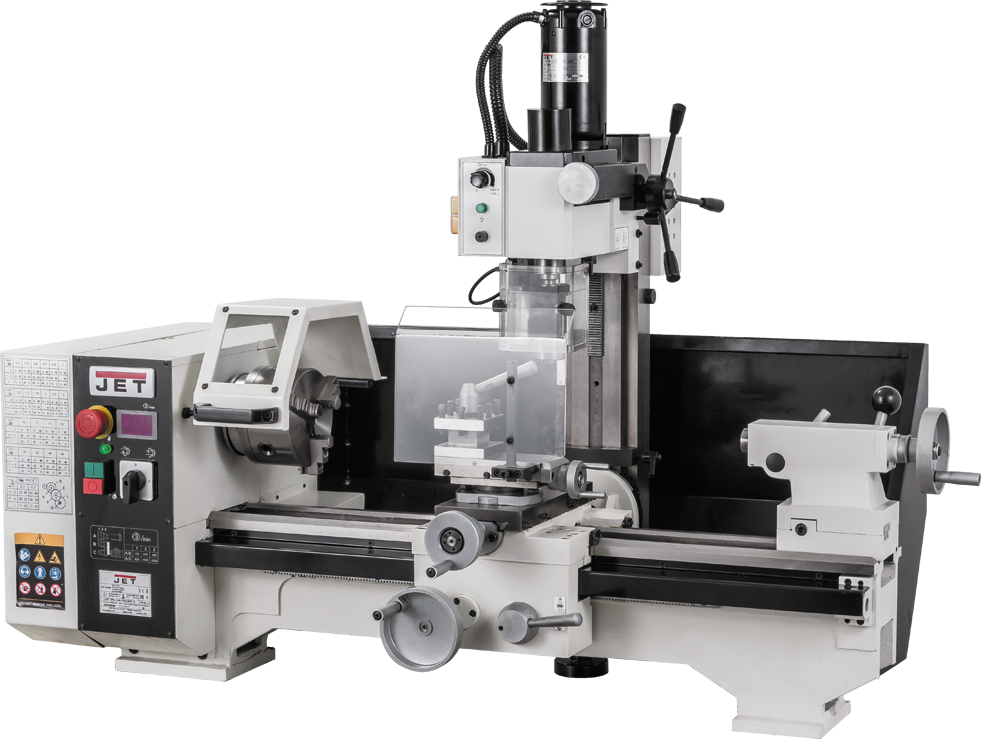

Специфичность токарно-фрезерных станков с ЧПУ по металлу

В продаже можно найти токарное оборудование для домашней мастерской, которое способно обеспечить выполнение полного цикла работ для изготовления необходимой детали.

Токарно-фрезерные станки по металлу разделяют по классу точности на следующие категории:

• нормальная точность;
• повышенное качество;
• высокая точность обработки.

Используя чертеж для изготовления определенной детали необходимо указывать все допуски на линейные размеры, а также степень чистоты обработки. Настольные варианты инструмента практически ничем не отличаются от полноразмерных станков.

Токарно-фрезерные станки по металлу имеют понятный пользовательский интерфейс, позволяющий проводить контроль за производством и быстро вносить изменения в настройки оборудования

Самые распространенные виды фрез по металлу для фрезерного станка этого типа:

• дисковые;
• торцевые;
• цилиндрические;
• концевые;
• фасонные.

Статья по теме:

Самодельный токарный станок по металлу своими руками: изготовление и эксплуатация

Выбор мощности двигателя. Создание станка на основе дрели. Техника безопасности, модификации.

Для выполнения определенных операций подбирается соответствующая режущая насадка. Токарно-фрезерные станки с ЧПУ не способны обрабатывать заготовки, которые являются телами вращения. Если в работе будут использоваться фасонные и плоские поверхности, придется перемещать деталь в необходимом направлении по отношению к режущему инструменту. Сама же фреза способна выполнять исключительно вращательные движения.

Особенности станков с ЧПУ по металлу: фрезерно-гравировальный инструмент

Фрезерно-гравировальное оборудование имеет множество преимуществ, если сравнивать его со стандартным металлообрабатывающим инструментом. Благодаря числовому программному управлению обработка деталей получается очень точной и аккуратной. Это преимущество особенно выгодно в тех случаях, когда металлическая деталь иметь сложную конфигурацию, ведь на ручном фрезерном станке достичь такого же качество крайне сложно.

Фрезерно-гравировальных станков с ЧПУ предназначен для фрезеровки и гравировки металла мелкими граверами и фрезами, ювелирной гравировки изделий

Чаще всего подобное оборудование применяется на предприятиях, занимающихся индивидуальным, а также мелкосерийным выпуском изделий. Возможности инструмента пригодятся в таких отраслях, как ювелирное, мебельное производство и изготовление сувениров. Ассортимент рынка металлообрабатывающего оборудования позволяет подобрать фрезер с необходимыми характеристиками для раскроя листового металла и нанесения надписей на изделия.

Почему выгодно купить фрезерно-гравировальный станок с ЧПУ:

1. Простая система обслуживания.
2. Обширный функционал.
3. Высокое качество обработки металла.
4. Надежность и долговечность.
5. Высокий показатель КПД.

По типу конструкции различают следующие разновидности фрезеров:

• автоматические конструкции, укомплектованные головкой с тремя шпинделями и пневматическим прижимом;
• настольные фрезеры с механическим способом прижима обрабатываемой детали;
• автоматические конструкции с пневматическим прижимом заготовки.

Вращаясь с большой скоростью, фрезы обрабатывают материал, разрезая, высверливая, раскраивая и гравируя его в соответствии с заданной программой под контролем оператора ЧПУ

Обратите внимание! Фрезерные работы на станках с ЧПУ позволили снизить почти до нуля количество бракованных изделий на производстве.

Характеристика фрезерных мини-станков по металлу

Мини-модели, предназначенные для домашних мастерских, отличаются от стационарных конструкций промышленного типа техническими характеристиками. Уровень мощности такого инструмента обычно не превышает 400 Вт. Этого достаточно для того, чтобы выполнять качественную обработку деталей из мягких металлов или для создания изделий небольшими партиями. Если же потребуется обработка заготовок, изготовленных из стали или чугуна, мощность инструмента должна превышать 600 Вт.

Отличаются и размеры столешницы. Максимальные габариты стола, которым комплектуются компактные фрезеровочные станки, составляют 65х25 см, минимальный размер – 35х15 см. Параметры подбираются с учетом деталей, которые будут подвергаться обработке.

От вращательной скорости шпинделя зависит уровень производительности фрезера, а также его способность работать с определенными материалами. Чем тверже металл, из которого изготовлена заготовка, тем меньше должна быть вращательная скорость. Для мягких сплавов и алюминия используются более высокие параметры.

Компактный настольный фрезерный станок, оснащенный ЧПУ

Фрезерный станок по металлу: технология изготовления

Конструкции вертикального типа – самые простые в изготовлении. Для сборки потребуется ручная дрель, немного времени и усилий. Для работы потребуются недорогие и доступные детали. К тому же самодельный фрезер можно наделить дополнительными функциями и сделать из него еще и токарный инструмент.

Для изготовления самодельного фрезерного станок по металлу своими руками необходимы следующие материалы и инструменты:

• швеллера;
• металлическая труба с квадратным сечением;
• сварочный аппарат;
• ромбовидный домкрат для автомобиля;
• металлические уголки;
• угловая шлифовальная машинка;
• напильник;
• металлические штыри для изготовления осей;
• дрель;
• цанговый или сверлильный патрон;
• толстый фанерный лист;
• конус Морзе 2.

а — общий вид фрезерного станка, б -кинематическая схема. 1 , 5 — направляющие линейки; 2 — зубчатый сектор; 3 — фреза; 4 — ограждение; 6 — пульт управления; 7 — дополнительная опора шпинделя; 8 — кронштейн; 9 — маховичок подъема кронштейна; 10 — маховичок натяжения ремня; 11 — электродвигатель; 12 — шпиндель; 13 — маховичок настройки шпинделя по высоте; 14 — станина; 15 — переключатель частоты вращения шпинделя; 16 — выключатель; 17 — стол

Технология изготовления фрезерного станка по металлу своими руками

Сначала из металлического швеллера методом сварки необходимо соединить колонну и станину. В результате должна получиться конструкция П-образной формы. Нижняя поперечина будет выполнять функцию основания для станка. Направляющие, предназначенные для вертикального передвижения консоли, изготавливаются из уголка. Предварительно его нужно отшлифовать и прикрепить к колонне с помощью болтовых соединений.

Чтобы консоль смогла перемещаться по вертикали, будет использоваться автомобильный домкрат ромбовидного типа. Расстояние в этом случае составит 10 см. Для создания направляющих потребуется в металлическую трубу с квадратным сечением вставить штыри, имеющие навинченную резьбу. В результате столешница сможет перемещаться назад и вперед в пределах отрезка равного 9 см, а боковая амплитуда составит 13 см.

Полезный совет! Перед сборкой самодельной конструкции не помешает ознакомиться с принципом работы и устройством заводского оборудования, изучить чертежи и тщательно подготовить детали, необходимые для работы.

Схематическое изображение фрезерного станка по металлу

Столешница изготавливается из фанерного листа. Для фиксации используются винты, головки которых следует утопить. После этого на столешницу нужно установить тиски. Они могут быть самодельными: конструкция сваривается из трубы с квадратным профилем и металлического уголка, через них необходимо пропустить штырь, имеющий резьбу. В качестве крепежных элементов для фиксации тисков на столешнице можно использовать саморезы.

Далее в станине закрепляется дрель. Делается это так, чтобы шпиндель в итоге смотрел вниз. Фиксация выполняется методом винтового соединения. Предварительно для этого необходимо приварить специальные перемычки. Затем к шпинделю крепится конус Морзе 2 с последующей установкой на него цангового или сверлильного патрона.

На полученном самодельном станке можно выполнять обработку заготовок, изготовленных из мягких металлов, например, алюминия или бронзы. В данном случае во время работы перемещается консоль, в то время как фрезер остается в неподвижном состоянии. Конструкцию можно изготовить и другим способом, чтобы заготовка была фиксированной, а фрезер с кареткой перемещался. Для этого потребуется лифт.

Фрезерный станок по металлу в процессе сборки

Как изготовить лифт для самодельного фрезерного станка по металлу

За счет рычага или воротка лифт будет плавно перемещаться вдоль фрезера. При этом отсутствует непосредственный контакт мастера с оборудованием. По этой причине желательно заранее точно рассчитать все размеры формируемых пазов и быстро выполнять смену резаков.

Технология изготовления лифта:

1. Из куска текстолита вырезается пластина и закрепляется на столешнице. Она будет использоваться в качестве опоры.
2. К опорной пластине крепится две стойки. Обязательно нужно проследить, чтобы они были параллельны друг другу.
3. Стойки будут использоваться для перемещения каретки, на которую монтируется фрезер. Движение будет обеспечиваться за счет толкающего механизма.

Обратите внимание! Конструкция лифта должна получиться устойчивой и жесткой. При наличии даже малейшего люфта может нарушиться операция обработки и появиться брак на детали.

На эффективность обработки металлических деталей влияет не только качество станка, но и координатный стол, на котором фиксируется заготовка. Он представлен в виде плоской плиты и может иметь от 1 до 3 степеней свободы. Если предполагается обработка плоских деталей, достаточно, чтобы стол перемещался в горизонтальном направлении. Работа с объемными изделиями требует еще и вертикального перемещения. То же самое касается конструкций, в которых сверло неподвижно фиксируется.

Лифт позволяет оперативно заменять режущий инструмент на самодельном станке, а также максимально точно выверять геометрические параметры фрезеруемых изделий

Как создать координатный стол своими руками: подбор материалов и комплектующих

Конструкция координатного стола может перемещаться за счет электричества, механики или ЧПУ. В качестве материала для изготовления основы можно взять алюминий, сталь или чугун. Выбор зависит от веса заготовок, которые будут обрабатываться на станке. Основание из алюминиевой рамы собирается и фиксируется за счет резьбовых соединений. В результате получается простая и легкая конструкция, доступная в цене.

Из чугуна изготавливаются литые конструкции. Они получаются очень тяжелыми, зато позволяют выполнять большие производственные объемы. Литая конструкция устанавливается стационарно на фундамент.

Станину лучше изготовить из металла, воспользовавшись сварочным аппаратом. При этом очень важно снизить сварное напряжение материала отпусканием. В противном случае высокая вращательная скорость оборудования станет причиной появления трещин. Стол может быть портальным (для плоских изделий) или крестовым (для трехсторонней обработки объемных заготовок).

При изготовлении координатного стола особое внимание нужно уделить правильному выбору направляющих, а также методу их крепления. Для работы обычно используются элементы цилиндрического или рельсового типа. Они располагают возможностью надстройки каретки и имеют уже установленные подшипниковые узлы.

Конструкция и размеры координатного стола

Подбирая направляющие, следует также учитывать тип привода. Если в работе нужна высокая точность, лучше отдать предпочтение подшипникам скольжения. Чтобы уменьшить трение подойдут подшипники качения, однако они создадут люфт.

С учетом технических особенностей каретки можно выделить два виды направляющих:

1. С фланцем увеличенного размера – элемент крепится в нижней части стола.
2. Безфланцевые – фиксируются обычным способом через резьбовые отверстия.

Для самодельного стола может использоваться шарико-винтовая (6-12 мкм), зубчато-реечная (до 10 мкм) или ременная передача (50-100 мкм). Каждая из этих систем имеет как преимущества, так и недостатки, поэтому выбор зависит от типа работ, которые будут выполняться на станке. Чтобы увеличить срок службы всех движущих механизмов, желательно своевременно выполнять чистку узловых элементов от мусора и пыли, а также смазывать их.

Вариант самодельного координатного стола

В целом изготовить домашний фрезер и стол для него очень просто. Главное при этом – учитывать условия работы и соблюдать требования безопасности. Все механизмы, присутствующие в конструкции, должны соответствовать друг другу по параметрам: срок службы, загруженность, время остывания и нагревания. Если эти показатели будут совпадать, в процессе работы инструмент будет давать хорошие результаты. Это требование имеет особое значение, если оборудование для домашней мастерской изготавливается самостоятельно.

Что можно сделать на фрезерном станке: примеры изделий

Что такое фрезеровка?

Фрезерование – это способ обработки материала с использованием фрез. Обработка возможна вручную или станке.

Фреза – это режущий инструмент в форме цилиндра с острыми режущими зубьями. Фреза устанавливается во фрезерном станке, и за счет множества лезвий и большой скорости, срезает слои поверхности материала в обозначенном на чертеже месте.

От выбора фрезы зависит качество выполняемой работы.



Материалы для фрезеровки

Для фрезеровки можно использовать следующие твердые материалы: древесина, фанера, ДВП, ДСП, МДФ, акрил, ПВХ, поликарбонат, пенопласт, полистирол.



Области применения фрезеровки

Реклама Упаковка Мебельное производство Мебельные фасады Фурнитура Производство мебели

Игрушки Дизайн интерьеров Настенные и потолочные панели Интерьерные украшения Витражи

Наличники Производство дверей Промышленность Печатные платы Архитектура и строительство Архитектурные макеты

Автомобильная промышленность Аэрокосмическая  отрасль Тяжелое машиностроение

Изделия на фрезерном станке

Наружная реклама

В рекламной сфере фрезерную резку используют для изготовления:

объемных букв, логотипов, световых коробов из акрила, ПВХ и композитных материалов, гардеробных номерков, ценников, прозрачных карманов для информационных стендов и уголков покупателей, ростовых фигур, фасадных вывесок, выставочных стендов, указателей, информационных табличек.

Фрезерный станок позволяет ускорить процесс создания сложных, фигурных деталей. А в рекламе витиеватые элементы не редкость.



Мебель

Не деревообрабатывающих станках ЧПУ можно создавать мебель и элементы фурнитуры.

Такой способ обработки дерева идеален в изготовлении уникальных предметов интерьера и мебели.

Многие мебельные заводы или предприниматели hand-made мебели используют в производстве ЧПУ-станки. И это правильно, так как запросы покупателей с каждым годом растут, то нужно подстраиваться под желания клиентов и удивлять.

Материал раскраивается, размечается и режется на фрезерном станке. Прорезка отверстий для крепежных элементов и фурнитуры также происходит с помощью фрез.

Дизайн интерьера

Хотели украсить квартиру декоративным предметом, который увидели в своих снах, но никак не можете найти в магазинах? Обратитесь в компанию «Black&White» за чертежом и изготовлением деталей.

Декоративные панели, панно, объемные картины и другие декоративные элементы — и это ещё не полный список того, что можно создать на фрезерном станке.

На фрезерном станке можно создать декоративную не только из дерева.



Архитектурные макеты

Для создания миниатюрных копий объектов, зданий, проектов строительства применяются разные техники, фрезерование в том числе. Фрезерный станок режет материал с высокой точностью, по линиям чертежа. Фреза соблюдает все размеры, а края деталей получаются ровные.

Фрезерная резка в макетировании помогает создать сложные проекты и детали.

Детские игрушки

В мире активно идет борьба за экологию. Многие люди уже отказались полностью от пластика, кто-то только перестраивает свое мышление и образ жизни. В городах появляются пункты по сортировке мусора, компании заменяют пластиковую упаковку на натуральную, кофейни предлагают налить кофе в вашу кружку, чтобы не использовать картонные и многое другое. Родители начинают беспокоиться за здоровье детей и переходят на качественные одежду, обувь и развивающие продукты. Поэтому игрушки из дерева — это экологически чистый продукт, которые разовьет ум ребенка и обезопасит от внезапной сыпи или аллергии.



Сувенирная продукция

Из сувенирной продукции на фрезерном станке можно изготовить несчетное количество продукции: значки и медали, магниты, памятные знаки, декоративные тарелки, предметы-символы, блокноты, брелоки и многое другое.

Корпоративные, туристические, праздничные сувениры всегда пользуются спросом.

Люди генерируют идеи, придумывают дизайн, хотят выделяться на фоне стандартных подарков, а мы помогаем в этом: создаем при помощи ЧПУ фрезеровки необычные фигурки, которые порадуют близкого человека.

Другие идея для изделий на фрезерном станке

Скульптуры. На фрезерном станке можно создать мини-скульптуру или с человеческий рост. Такие изделия впишутся в интерьер, садовый участок или городской сквер.

Для создания скульптур станок оснащают поворотным устройством, которое позволяет обрабатывать изделие со всех сторон.

Подарочная и декоративная упаковка. Коробки, шкатулки, сундуки из фанеры или натуральной древесины для хранения ювелирных изделий, открыток, фотографий, писем и необычное преподнесение подарка.

Шахматные наборы. Необычные шахматные фигуры — хороший подарок для шахматиста, коллекционера изделий под заказ или человека, у которого уже всё есть. Шахматы, изготовленные на фрезерном станке, обладают точным контуром, поражают разнообразием форм и стилей. Древесина — популярный материал для изготовления шахматных наборов. Но можно встретить также из металла, пластмассы или даже камня.

Карнизы, плинтуса, балясины — популярные заказы на фрезеровку. Такое направление пользуется спросом благодаря управлению фрезером с компьютера и созданию сложных узоров по желанию клиента. Деревянные колонны и рейки украсят ваш дом как снаружи, так и внутри.

Горизонтальный фрезерный станок SAFETY SPEED TR2 — цена, отзывы, характеристики, фото

Горизонтальный фрезерный станок SAFETY SPEED TR2 осуществляет обработку панелей на глубину до 45 мм и на длину до 910 мм при поперечном фрезеровании (при продольном длина не ограничена). Максимальная погрешность составляет всего 0.4 мм. Мощный мотор обеспечивает высокую производительность станка. Данная модель идеально подходит для небольших производственных мастерских, работающих с небольшими панелями. Отличное качество работы, быстрое изменение направления фрезерования, простое управление и надежная конструкция являются основными преимуществами этого оборудования.

• Напряжение, В 220
• org/PropertyValue»> Вес, кг 141
• Материал обработки дерево
• Габариты, мм 1145х2460х1450
• Вертикальный ход фрезы, мм 910
• Частота вращения шпинделя, об/мин 24000

Этот товар из подборок

Комплектация *

• Станок;
• Упаковка.

Внимание! Фрезы, пневматические зажимы панели и система пылеудаления не входят в стандартную комплектацию!

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 130,00

Длина, мм: 1150
Ширина, мм: 460
Высота, мм: 460

Особенности SAFETY SPEED TR2 Широкие возможности Фрезерный узел осуществляет как поперечное, так и продольное фрезерование, перемещение плавно осуществляется по гладко отполированным направляющим горизонтального фрезерного станка SAFETY SPEED TR2. Высокая устойчивость Опорные ножки изготовлены из прочного стального уголка, что гарантирует высокую устойчивость станка во время обработки.

Преимущества Промышленный фрезерный мотор 3.25 л.с. 15A; Горизонтальная стальная рабочая поверхность; Хромированные направляющие с системой из 8 нилатроновых подшипников; Регулируемые линейки; Фрезерование как в вертикальном, так и в горизонтальном направлении; Литые алюминиевые ролики для материала; Быстрая смена направления обработки; Необходимая площадь пола для полноценной работы на станке TR2 — 3.56 м2.

Произведено

• США — родина бренда
• США — страна производства*
• Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Средний срок ремонта для данной модели составляет 35 дней

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя на пильные двигатели станков серии C, H и SR5 — 5 лет

Широкоуниверсальный фрезерный станок STALEX MUF150 Servo

	MUF150 Servo
Макс. диаметр торцевого фрезерования	125 мм
Макс. диаметр концевого фрезерования	35 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 11	45-1660 об/мин
Конус шпинделя	ISO40
Перемещение консоли	500 мм
Диапазон наклона головки	±360⁰
Расстояние шпиндель-стол	210-610 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 12	35-1500 об/мин
Конус шпинделя	ISO40
Расстояние ось шпинделя-консоль	305-805 мм
Расстояние ось шпинделя-стол	30-430 мм
ФРЕЗЕРНЫЙ СТОЛ
Размер стола	1370х320 мм
Поворот стола	±45˚
Перемещение стола по оси XхYхZ	1000x360x400 мм
Автоматическое перемещение по осям X/Y	30-830 мм/мин
Автоматическое перемещение по оси Z	23-625 мм/мин
Ускоренное перемещение по осям X/Y/Z	1000/1000/750 мм/мин
Макс. крутящий момент сервомоторов	10Nm
Мощность сервомоторов по осям X/Y	1,5 кВт
Мощность насоса СОЖ	0,9 кВт
Объем потока СОЖ	25 л/мин
Макс. нагрузка на стол	300 кг
Т-образный паз/расстояние, 3	14 мм / 80 мм
Мощность двигателя(горизонт/верт)	3,0/3,0 кВт
Габаритные размеры	1840х1830х2050 мм
Масса	1540 кг

Станки по дереву cnc, лучшее предложение на станки по дереву

Гравировально-фрезерные cnc станки High-Z могут стать ФОТО-гравировальной машиной! Вы сможете гравировать фотографию, и сделаете это очень быстро. Гравирование на High-Z… получается так же хорошо как это сделал бы профи. Можно использовать фотографии от цифровой камеры или от обычного фотооаппарата. cnc станки HIGH-Z преобразовывают простой снимок в трехмерную картину. Изготовление фотографий методом гравировки — это отличительное достоинство нашего cnc гравировально-фрезерного станка. Изготовление фотографий на дереве, металле, керамике, мраморе, латуни, пластмассе и плексигласе. Использование подсветки создаст особую исключительность ваших картин и освежит ваше помещение.

Еще одна возможность гравировально-фрезерного станка HIGH-Z — это изготовление фотографий методом гравировки. Можно создать трехмерную картину, фотографии с подсветкой. Можно сделать любое фото на различных материалах. Результаты просто потрясающие — это прорыв на рекламном рынке, рынке изготовления фотографий…

cnc станки — гравирование фотографий

Материалы: Металлы Пластики Аллюминий Древесина Латунь

Изготовление фотографии

Результаты просто удивительны. Показанные трёхмерные картины имеют размеры приблизительно 100×80 мм. Данные картины представляют эффект lithophane* (декоративная керамика с просвечивающим рисунком). Они были выгравированы 0,3 мм резцом в специальной пластмассе. Гравирование заняло приблизительно 45 минут.
С более высокой разрешающей способностью и размерами 120×80 мм потребовалось около 1,5 часа.

		Увеличение поверхности готовой картины



Простая цветная картина служила шаблоном	Результат



Выдержка показывает результат гравирования	Переместите источник света за картину, картина преобразится!



На cnc станках возможно гравирование любых изображений. Гравируйте свои любимые изображения!

Самые тонкие черты на картине видимы, так как гравирование картины осуществляется вглубь к нижним линиям так же как на реальных фотографиях. Эта технология использовалась в течение сотни лет для того, чтобы воздействовать на фарфор и т. д. Процессы были дороги, и сегодня фарфор lithophanes невозможно дорог.

Гравирование на мраморе — ещё один способ изготовления фотографий

Пример картины в рамке из красного мрамора, освещенной ЭЛЬ фольгой

Неосвещенная картина днём	Освещённая картина днём	Освещённая картина ночью

Эти картины — реальная деловая идея. Исключительность, новизна и эффект картины молнии вдохновили бы Ваших клиентов.

Материальный выбор для того, чтобы гравировать фотографии, которые не должны быть подсвечены, универсален: древесина, латунь, либо пластмасса



С высокой разрешающей способностью гравированная картина отслеживает линии, которые только ограничивают яркий и темный.



Гравирование портрета в различном дереве



cnc станки HIGH-Z — гравирование на латуни и алюминии

При изготовлении фотографий на металле можно также достигнуть замечательных результатов



Изготовление фотографии на плексигласе

Показанные ниже картины, к сожалению, не выражают трёхмерный эффект и блеск оригинала. Оригинальная фотография, изображающая двух детей, была просмотрена и преобразована в программе и впоследствии выгравирована в плексигласе 0,3 мм фрезой.

		Законченная картина, подсвеченная четырьмя светодиодами

cnc станки HIGH-Z — оправданный выбор для реализации самых смелых, интересных, новых идей
Реализуйте свои возможности вместе с HIGH-Z



Доставка гравировально-фрезерных станков в г. Казань не составит для нас проблем. Поставки в любой город России и СНГ.

679 Станок фрезерный широкоуниверсальный. Паспорт, схемы, характеристики, описание

Сведения о производителе фрезерного широкоуниверсального станка 679

Фрезерный широкоуниверсальный инструментальный станок 679 выпускался предприятиями:

• Одесский завод фрезерных станков, ЗФС
• Иркутский механический (станкостроительный) завод, ИМЗ

Станки, выпускаемые предприятием — Иркутский станкостроительный завод, ИСЗ

679 станок инструментальный фрезерный широкоуниверсальный. Назначение и область применения

Фрезерный станок 679 разработан в 1949 году Одесским заводом фрезерных станков, ЗФС. За основу был взят фрезерный станок немецкой фирмы Deckel — FP1. Станок 679 был заменен на более совершенную модель 675.

Универсально-фрезерный станок модели 679 отличается от общеизвестных консольных горизонтальных либо вертикальных фрезерных станков — широкой универсальностью и повышенной точностью. Эти отличия обуславливают целесообразность использования станка главным образом в инструментальных и ремонтных цехах машиностроительных предприятий.

Инструментальный универсально-фрезерный станок модель 679 предназначен как для горизонтального фрезерования изделий цилиндрическими, дисковыми, фасонными и другими фрезами, так и для вертикального и наклонного фрезерования.

На станке возможно выполнение разнообразных фрезерных работ, а также расточных, сверлильных, разметочных и других операций в условиях индивидуального и мелкосерийного производства.

Принцип работы и особенности конструкции станка

Наличие большого количества приспособлений и вспомогательного инструмента, прилагаемых к станку, обеспечивает возможность обработки деталей сложной конфигурации с высокой точностью.

Техническая характеристика станка, широкий ряд оборотов и подач, наличие механических движений подачи — обуславливают экономичную обработку различных деталей, за счет применения высоких режимов резания и снижения вспомогательного времени.

Наличие горизонтального шпинделя и поворотного вертикального шпинделя, а также ряда прилагаемых к станку приспособлений (углового универсального стола, делительной головки, круглого делительного стола, горизонтального стола и др.) делают станок широко универсальным и весьма удобным при изготовлении приспособлений, инструментов, штампов, прессформ и прочих изделий.

Большим преимуществом станка 679 является возможность обработки детали с одной установки под разными углами, как горизонтальным, так и вертикальным шпинделями.

Размеры обрабатываемых поверхностей деталей определены в основных паспортных данных станка. К станку приложены за отдельную плату, не входящую в стоимость станка:

1. Долбёжная, головка, позволяющая производить долбёжные работы под любым углом в пределах ± 45° относительно вертикальной оси.

Основные характеристики фрезерного широкоуниверсального станка 679

Разработчик: Одесский завод фрезерных станков, ЗФС

Производитель: Одесский завод фрезерных станков, ЗФС или Иркутский механический (станкостроительный) завод, ИМЗ.

Фрезерный станок 679 производился с 1949 года по ГОСТ 154-41, 155-41.

• Стол угловой горизонтальный — 270 х 700 мм
• Расстояние от оси горизонтального шпинделя до поверхности стола — 30..360 мм
• Расстояние от торца вертикального шпинделя до поверхности стола — 0..265 мм
• Расстояние от станины до оси вертикального шпинделя — 155..355 мм
• Наибольший продольный ход стола (X) — 300 мм
• Наибольший поперечный ход шпиндельной бабки вертикального шпинделя (Y) — 200 мм
• Наибольший вертикальный ход стола (Z) — 330 мм
• Конец шпинделя — Конус Морзе 4 (КМ 4)
• Пределы частот вращения горизонтального шпинделя — 110..1230 об/мин
• Пределы частот вращения вертикального шпинделя — 150..1660 об/мин
• Электродвигатель привода шпинделя — 2,8 кВт; 1420 об/мин
• Вес станка — 1,19 т.

679 Габаритные размеры рабочего пространства фрезерного станка

Габаритные размеры рабочего пространства фрезерного станка 679

679 Посадочные и присоединительные базы фрезерного станка

Посадочные и присоединительные базы фрезерного станка 679

Общий вид фрезерного станка 679

Фото фрезерного станка 679

Фото фрезерного станка 679

Фото фрезерного станка 679

Фото фрезерного станка 679

Фото фрезерного станка Deckel FP1

Расположение составных частей фрезерного станка 679

Расположение составных частей фрезерного станка 679

Перечень составных частей широкоуниверсального фрезерного станка 679

1. Станина
2. Коробка скоростей
3. Коробка подач
4. Корпус суппорта
5. Корпус горизонтального шпинделя
6. Вертикальная головка
7. Горизонтальный стол

По горизонтальным направляющим на торце станины перемещается корпус горизонтального шпинделя (5).

Вертикальная головка (6) устанавливается и крепится к переднему торцу корпуса горизонтальной бабки. Этот узел съемный и устанавливается на станке только при необходимости производить обработку деталей вертикальным шпинделем.

По вертикальным направляющим станины перемещается корпус суппорта (4), а по горизонтальным направляющим суппорта — салазки.

Вертикальная плоскость салазок является основной базовой рабочей поверхностью, на которую, в зависимости от выполняемой работы, устанавливаются обрабатываемые детали или прилагаемые к станку принадлежности для их крепления.

В вертикальной базовой плоскости салазок может крепиться горизонтальный стол (7), предназначенный для установки обрабатываемых изделий на его горизонтальной плоскости.

Для обработки наклонно расположенных плоскостей вместо горизонтального стола может крепиться угловой универсальный стол.

Для делительных работ служат делительная головка и делительный круглый стол, которые устанавливаются на базовой плоскости.

Расположение органов управления фрезерным станком 679

Расположение органов управления фрезерным станком 679

Расположение органов управления фрезерным станком 679. Смотреть в увеличенном масштабе

Перечень органов управления фрезерным станком 679

1. Зажим хобота горизонтальной бабки
2. Зажим вертикальной головки
3. Ручная подача вертикального шпинделя
4. Зажим реечной гильзы вертикального шпинделя
5. Ручная подача горизонтальной бабки
6. Механическая подача горизонтальной бабки
7. Ручное вращение шпинделя
8. Переключение скоростей
9. Переключение подач
10. Ручная продольная подача стола
11. Пуск и остановка главного двигателя
12. Механические подачи стола (вертикальная и продольная)
13. Ручная вертикальная подача стола
14. Зажим трубки системы охлаждения
15. Зажим горизонтальной бабки
16. Включение насоса охлаждения
17. Включение главного двигателя
18. Зажим стола от горизонтального перемещения
19. Зажим стола от вертикального перемещения
20. Зажим конусов инструментов и патронов

679 Схема кинематическая фрезерного станка

Кинематическая схема фрезерного станка 679

1. Схема кинематическая фрезерного станка 679. Смотреть в увеличенном масштабе

2. Схема кинематическая фрезерного станка 679. Смотреть в увеличенном масштабе

3. Схема кинематическая фрезерного станка 679. Смотреть в увеличенном масштабе

Устройство и работа фрезерного станка 679

Кинематическая схема (рис. 7) станка состоит из следующих цепей:

• а. цепь главного движения;
• б. цепь подач.

Цепь главного движения фрезерного станка 679

От электродвигателя, мощностью 2,8 кВт, движение передается на вал 1 клинноременной передачей. От вала I через шестерни коробки скоростей, сидящих на валах II и III, зубчатое колесо 56, сидящее на валу IV, через зубчатое колесо 47 передается вращение горизонтальному шпинделю V.

Вертикальный шпиндель VII получает вращение от вала V через коническую пару 41,42, вал VI и цилиндрическую пару 43,44. Осевое перемещение вертикального шпинделя осуществляется рукояткой реечной шестерни (46), перемещающей гильзу с рейкой (45) вручную.

Различное положение двойных зубчатых колес коробки скоростей (1—2; 3—4; 10—11) позволяет сообщить восемь различных чисел оборотов (см. таблицу 1) горизонтальному шпинделю (от 110 до 1230 об/мин.) и восемь чисел оборотов (см. таблицу 2) вертикальному шпинделю (от 150 до 1660 об/мин.).

Приведенные в таблицах 1 и 2 числа оборотов составляют стандартный ряд; отклонения фактических значений чисел оборотов от стандартного ряда колеблются в пределах 5%.

Цепь подач фрезерного станка 679

Привод подач станка устроен следующим образом.

Механические перемещения стола осуществляются механизмом подач, получающим вращение от вала 1 коробки скоростей через цилиндрические зубчатые колеса 12; 15; 16; 17 и коробку подач.

От вала XI через цепную передачу 58; 59 вращение передается валу XII, конической паре 60; 61, вертикальному валу XIII.

Зубчатые колеса 33; 34 передают вращение свободно сидящим колесам 31 и 35, а через колесо 30—зубчатым колесам 29 и 32.

Продольное механическое перемещение стола осуществляется включением муфты вала XV с муфтой зубчатого колеса 31 (перемещение влево) —и с муфтой колеса 32 — (перемещение вправо). Через коническую пару 27; 28 вращение сообщается винту продольного хода XVI.

Ручное продольное перемещение стола осуществляется двумя рукоятками, сидящими на концах винта XVI.

Вертикальное механическое перемещение суппорта со столом вверх производится включением муфты винта XIV с муфтой шестерни 29, а вниз — с муфтой шестерни 35.

Ручное вертикальное перемещение суппорта осуществляется маховичком, сидящим на валу XVII через коническую пару 37; 36 и вертикальным винтом XIV.

Поперечное механическое перемещение горизонтальной бабки, заменяющее обычно принятое в фрезерных станках поперечное Перемещение стола по консоли, осуществляется следующим образом: от вала XI коробки подач через цепную передачу 57; 53 вращение передается валу XVIII, на котором свободно сидят конические зубчатые колеса 52, 54.

Включением муфты вала XVIII с муфтой колеса 54 вращение передается цилиндрической зубчатой паре 50; 51 и гайке 49. При этом горизонтальная бабка, несущая винт 48, перемещается вперед (к рабочему столу). При включении муфты вала XVIII с муфтой колеса 52 горизонтальной бабке сообщается движение в обратную сторону.

Ручное перемещение горизонтальной бабки производится Маховичком, сидящим на валу XIX.

В зависимости от произведенных переключений двойных зубчатых колес 13—14; 18—19; 20—21 валу XI можно сообщить восемь разных чисел оборотов. В результате получаем восемь продольных подач (см. таблицу 3), восемь вертикальных подач (см. таблицу 4) и восемь поперечных подач (см. таблицу 5).

Подачи выражаются значениями стандартного ряда. Отклонение фактических величин минутных подач от стандартных значений колеблется, как и для чисел оборотов шпинделей, в пределах 5 %.

Схема электрическая принципиальная фрезерного станка 679

679 Станок фрезерный широкоуниверсальный.

Видеоролик.

Технические характеристики фрезерного станка 679

Наименование параметра	679	676П	6М76П
Основные параметры
Класс точности по ГОСТ 8-82	Н	П	П
Размеры горизонтального (углового) стола, мм	270 х 700	250 х 800	250 х 800
Размеры вертикального стола, мм	260 х 710	250 х 630	250 х 630
Максимальная масса обрабатываемой детали, кг		100
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм	30. .360	80..460	80..430
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..265	0..380	0..370
Вылет оси вертикального шпинделя, мм	155..355	125..375	125..375
Наибольший продольный ход стола (X), мм	300	400	400
Наибольший поперечный ход шпиндельной (горизонтальной) бабки вертикального шпинделя (Y), мм	200	250	250
Наибольший вертикальный ход стола (Z), мм	330	380	380
Вертикальный и горизонтальный шпиндели
Частота вращения горизонтального шпинделя, об/мин	110..1230	50..1630	50..1630
Частота вращения вертикального шпинделя, об/мин	150. .1660	63..2040	63..2040
Количество скоростей горизонтального и вертикального шпинделя	8	16	16
Цена деления лимбов, мм	0,05	0,05	0,05
Цена деления линеек, мм	1,0	1,0	1,0
Конус горизонтального и вертикального шпинделей	Морзе 4	Морзе 4	Морзе 4
Пределы подач горизонтальной шпиндельной бабки, мм/мин	25..285	13..395	13..395
Количество подач шпиндельной бабки	8	16	16
Ускоренный ход шпиндельной бабки, м/мин	нет	0,9	0,93
Зажим-отжим инструмента	Ручной	Ручной	Механиз
Торможение шпинделя	нет	нет
Вертикальная фрезерная головка
Наибольшее осевое перемещение гильзы вертикального шпинделя, мм	80	60	60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±45	±90	±90
Масса вертикальной фрезерной головки, кг			55
Стол угловой горизонтальный
Количество подач стола в продольном и вертикальном направлении	8	16	16
Пределы продольных и вертикальных подач стола (X, Y), мм/мин	25. .285	13..395	13..395
Ускоренный ход стола в продольном и вертикальном направлении, м/мин	нет	0,935	0,935
Число Т — образных пазов		5	5
Масса углового горизонтального стола			65
Угловой универсальный стол
Размеры горизонтального универсального стола, мм	250 х 600	200 х 630	200 х 630
Наибольший угол поворота в горизонтальной плоскости, град	±30°	±20°	±20°
Наклон длинной стороны, град	±45°	±45°	±45°
Наклон короткой стороны, град	±30°	±30°	±30°
Масса углового горизонтального стола	нет		55
Привод и электрооборудование станка
Количество электродвигателей на станке	2	2	4
Электродвигатель главного привода, кВт (об/мин)	2,8 (1420)	2,2	2,2
Электродвигатель зажима инструмента вертикального шпинделя, кВт		—	0,24
Электродвигатель зажима инструмента горизонтального шпинделя, кВт		—	0,24
Электродвигатель привода насоса охлаждения, кВт		0,12	0,12
Суммарная мощность электродвигателей, кВт		2,32	2,56
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм	1150 х 1400 х 1650	1282 х 1215 х 1780	1350 х 1230 х 2060
Масса станка полная, кг	1190	910	1160

Список литературы:

1. Паспорт и руководство по обслуживанию инструментального универсально-фрезерного станка тип 679, Одесса, 1955
2. Паспорт и руководство по обслуживанию инструментального универсально-фрезерного станка тип 679, Иркутск, 1961


3. Аврутин С. В. Основы фрезерного дела, 1962
4. Аврутин С.В. Фрезерное дело, 1963
5. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
6. Барбашов Ф.А. Фрезерное дело 1973
7. Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986
8. Блюмберг В.А. Справочник фрезеровщика, 1984
9. Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980
10. Копылов Р.Б. Работа на фрезерных станках,1971
11. Косовский В.Л. Справочник молодого фрезеровщика, 1992
12. Кувшинский В.В. Фрезерование,1977
13. Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977
14. Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987
15. Плотицын В.Г. Расчёты настроек и наладок фрезерных станков, 1969
16. Плотицын В. Г. Наладка фрезерных станков,1975
17. Рябов С.А. Современные фрезерные станки и их оснастка, 2006
18. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
19. Тепинкичиев В.К. Металлорежущие станки, 1973
20. Чернов Н.Н. Металлорежущие станки, 1988
21. Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978

Связанные ссылки. Дополнительная информация

Каталог справочник широкоуниверсальных фрезерных станков

Паспорта к широкоуниверсальным фрезерным станкам и оборудованию

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий

советов по покупке первого фрезерного станка

Если вы заинтересованы в изготовлении вещей (и, поскольку вы читаете это, мы предполагаем, что это так), вы почти наверняка испытывали желание делать металлические детали. 3D-принтеры хороши, но у них много недостатков: ограниченный выбор материалов, отсутствие точности и длительное время печати. Если вам нужны металлические детали с умеренно жесткими допусками, фрезерный станок — ваш единственный практичный вариант. В конце концов, есть очень веская причина, по которой они необходимы для производства.

Однако любителю, у которого нет опыта обработки, может быть сложно понять, с чего начать. Какой фрезерный станок выбрать? Что покупать: новое или подержанное? Что, черт возьми, такое трехфазное питание, и можно ли его получить? Эти вопросы, среди многих других, могут быть подавляющими для непосвященных. К счастью, мы — ваши друзья из Hackaday — здесь, чтобы помочь вам в этом. Итак, если вы готовы учиться, читайте дальше! Уже эксперт? Оставляйте свои советы в комментариях!

Какой фрезерный станок вам нужен?

Это вертикальный фрезерный станок с головкой, которая вращается, наклоняется и поворачивается (фото любезно предоставлено Википедией)

Прежде чем мы углубимся в детали того, какую конфигурацию фрезерного станка вы, скорее всего, захотите купить, позвольте нам сначала указать что в этом руководстве мы будем говорить только о ручных фрезерных станках . Фрезерные станки с ЧПУ — это совсем другое дело, и они собираются получить руководство для себя. Ручные фрезерные станки и фрезерные станки с ЧПУ имеют много общего (фрезы с ЧПУ часто представляют собой просто переделанные ручные фрезы), но фрезерные станки с ЧПУ предъявляют дополнительные требования, которые чрезмерно усложнили бы эту статью. Итак, в этом посте мы просто рассматриваем ручные машины.

Современные фрезерные станки делятся на два основных типа: горизонтальные и вертикальные. Это определяет, движется ли ось шпинделя станка вверх и вниз или из стороны в сторону.Оба типа машин часто имеют наклоняемые или поворачиваемые головки, колонны и столы, что означает, что оба типа могут использоваться для множества одинаковых задач. Однако выполнение определенных работ на одной машине будет проще, чем на другой.

На практике разница между машинами более очевидна, чем то, в каком направлении они ориентированы. Вертикальный станок будет иметь стол, установленный перпендикулярно позиции нулевого наклона шпинделя, в то время как горизонтальный станок будет иметь шпиндель, установленный параллельно плоскости стола. Это вводит фундаментальную разницу в том, какие виды работ подходят для каждого типа машин.

Обратите внимание на то, как верхний рычаг горизонтального фрезерного станка удерживает оправку шпинделя с обеих сторон (фото любезно предоставлено Kent USA)

Основная сила горизонтального фрезерного станка — это выступ, который ограничивает вращающуюся оправку с двух сторон. Это придает ему невероятную жесткость и позволяет машинисту выполнять очень тяжелые пропилы, которые создают большую боковую нагрузку, чем может выдержать вертикальный станок.Прочность настолько высока, что вполне возможно (и обычно) ставить несколько фрез на оправку, чтобы разрезать, например, плоский стол с пазами за один проход. Это делает его подходящим для работ по наплавке, вырезанию канавок и пазов и аналогичных задач, когда деталь плоская по одной оси.

Обратной стороной, конечно же, является то, что гораздо более громоздко (а иногда и невозможно) изготавливать детали с прорезями по всем осям. Вот в чем преимущество вертикального фрезерного станка: в универсальности. Вам будет сложно найти работу, которую не сможет выполнить вертикальный фрезерный станок, хотя иногда это требует гораздо больше времени, чем горизонтальная фреза, в зависимости от геометрии детали.

Теперь, когда вы знаете разницу, вы, вероятно, уже знаете, какой из них вам нужен. Но на всякий случай скажем, что вам почти наверняка нужна вертикальная фреза. Горизонтальные мельницы отлично подходят для небольшой части задач, но это также задачи, которые большинство любителей нечасто выполняет. Универсальность вертикальной мельницы хорошо подходит для разнообразных и разнообразных задач, к которым склоняются любители, в отличие от специальных производственных работ, для которых обычно используются горизонтальные мельницы.

Вертикальная фреза — особенности, которые имеют значение

Надеюсь, вы решили, что вертикальная фреза — лучший выбор для вас, иначе этот раздел будет не очень полезным. Предполагая, что вы выбрали вертикальную фрезу, вам, вероятно, интересно, какие функции следует искать, и что на самом деле важно. Чтобы охватить каждую деталь по этому вопросу, потребуется целая книга, но мы собираемся рассмотреть некоторые из наиболее важных моментов.

Стоит ли покупать торговую марку?

Это вопрос, который определяет множество решений о покупке, и фрезерные станки не исключение.Итак, какое это имеет значение? И да и нет. Фрезерные станки существуют уже долгое время , и в их конструкции действительно нет никаких коммерческих секретов. Хорошо известно, что делает машину хорошей, а что — нет. Теоретически, любой производитель может следовать этим принципам проектирования и создавать высококачественную машину.

Reality, к сожалению, не выполняет этого обещания. На это есть две причины: качество изготовления и стоимость. Чтобы снизить затраты, многие производители сокращают углы.Они могут использовать некачественные материалы, маломощные двигатели и т. Д. Даже если производитель намеренно не сокращает углы, вполне возможно, что он просто не в состоянии производить высококачественное производство. Плохо изготовленные ходовые винты, неточная обработка и невысокие допуски — все это может привести к тому, что вам будет сложно пользоваться фрезой, которая не может обеспечивать приемлемую точность.

Таким образом, неплохо купить проверенный станок. Обычно это означает использование уважаемого бренда.Но некоторые менее дорогие бренды по-прежнему производят качественные машины (часто клоны более дорогих моделей). У них может быть меньше функций или менее надежные двигатели, но их может хватить для ваших нужд. Просто не забудьте прочитать отзывы людей, которые реально работают с ними.

Размер имеет значение

Небольшие настольные фрезерные станки могут показаться заманчивыми, но лучше избегать их, если вы планируете фрезеровать металл. Вспомните, когда вам в последний раз приходилось просверливать отверстие в стали или отрезать кусок ножовкой.Это трудная работа, требующая много сил. Ваш фрезерный станок должен иметь возможность прикладывать такую ​​силу без каких-либо изгибов — даже небольшой прогиб, который снижает любые шансы фрезерования детали с приличными допусками.

По этой причине рама мельницы должна быть как можно более тяжелой и жесткой. Небольшой настольный станок почти наверняка не сможет фрезеровать что-либо тверже алюминия, и даже в этом случае это будет неточно. Самый разумный выбор, если вам нужна хотя бы умеренная точность, — это купить мельницу такой большой и тяжелой, для которой у вас есть место.

УЦИ и подача мощности

УЦИ (цифровое считывание) — это модуль, который можно добавить к каждой оси фрезерного станка. Некоторые машины поставляются с ними, для других они доступны в виде пакетов обновления. Комплекты часто доступны для модернизации заводов, которые изначально не имели их в качестве опции. УЦИ показывает вам, как далеко вы переместили стол (или перо), что значительно упрощает любую операцию.

3-осевой дисплей УЦИ и панель управления (фото любезно предоставлено Википедией)

Использование УЦИ не является строго необходимым, поскольку все мельницы имеют шкалы для измерения движения.Однако их чтение может быть обременительным и трудоемким. Это особенно верно, когда вы рассматриваете люфт (перекос в винтах), который легко компенсировать, когда у вас есть УЦИ, поскольку он только сообщает вам, насколько фактически переместился стол, а не насколько переместилась ручка.

Как и УЦИ, механическую подачу можно добавить к каждой оси, и многие фрезы поставляются с заводом. Он позволяет вам включать небольшой мотор, который перемещает стол за вас, так что вам не нужно самому крутить ручку.Это может значительно снизить утомляемость, но также может улучшить качество обработки поверхности при резке, поскольку скорость остается постоянной на протяжении всего пропила.

Мощность двигателя шпинделя

Подобно автолюбителям, машинисты придают большое значение мощности. И это не совсем необоснованно — меньше всего вам нужно, чтобы двигатель глохнул посреди разреза. Тем не менее, практически все мельницы смогут каким-либо образом снизить скорость двигателя, чтобы получить крутящий момент за счет скорости. Фрезерование стали требует высокого крутящего момента и низкой скорости, в то время как для алюминия требуется обратное.

Значит, мотор без тонны мощности, безусловно, можно компенсировать. Это может быть хорошей идеей, поскольку мощность двигателя имеет огромное значение, когда дело доходит до стоимости. Тем не менее, вам, вероятно, следует избегать мельницы с мощностью менее 1 л.с. Также трудно найти электродвигатели большой мощности, которые не были бы трехфазными.

3 фазы? А?

У нас нет возможности подробно описать, как работает многофазное питание, и каковы его преимущества и недостатки. Но достаточно сказать, что у вас почти наверняка нет дома трехфазного питания.Если у вас есть промышленное помещение, у вас может быть трехфазное питание, но даже в этом случае его может не хватить. Дело в том, что многие промышленные инструменты имеют трехфазные двигатели, которые не могут работать от стандартной однофазной электросети в домашних условиях.

Это означает, что большинство из вас ограничится мельницами с однофазными двигателями. Однако это часто позволяет найти трехфазное оборудование значительно дешевле, чем однофазное оборудование. Если вы найдете такой станок, который поразит вашу фантазию, можно заменить шпиндельный двигатель на однофазный или купить или построить фазовый преобразователь.

А как насчет фрезерного станка?

Фрезерно-сверлильный станок — это сверлильный станок, к которому прикреплен 2-осевой стол. Они значительно дешевле настоящих фрезерных станков, но на то есть причина. У них действительно нет жесткости, необходимой для настоящего фрезерования, и они подходят только для точного сверления отверстий и очень легкого фрезерования. Помимо небольшой экономии денег, нет никаких причин покупать его, так как настоящий фрезерный станок, безусловно, тоже может сверлить.

Покупка мельницы

К этому моменту вы должны иметь довольно хорошее представление о том, что важно для фрезерного станка.Пришло время узнать, как вы должны его покупать.

новый или б / у?

Вам следует серьезно подумать о покупке бывшего в употреблении. Качественные мельницы — это машины, которые рассчитаны на то, чтобы выдерживать серьезные злоупотребления в течение десятилетий, и вы можете значительно сэкономить, купив подержанные. Местные промышленные аукционы и Craigslist — хорошие места для поиска. Осмотр подержанного оборудования похож на осмотр подержанного автомобиля: убедитесь, что все работает, что нет чрезмерного износа и что вы видите, что о нем позаботились.

Грязь и сажа в порядке, их можно очистить, если важные биты чистые, смазанные и не слишком изношенные. Убедитесь, что шпиндель вращается плавно, не имеет люфта (если возможно, измеренный пробег) и звучит хорошо. Возьмите стол и покачивайте его изо всех сил, стараясь не почувствовать никакой игры. Посмотрите на винты, чтобы убедиться, что они чистые и без повреждений. Убедитесь, что направляющие (гладкий металл, по которому скользит стол) чистые, смазанные и не имеют зазубрин. Если все это в порядке, и вы не замечаете никаких других красных флажков, таких как потрескавшиеся отливки, машина, вероятно, прочная и полностью пригодная для использования.Возраст обычно не считается проблемой, пока он поддерживается и обслуживается.

Как добраться домой

Станки фрезерные тяжелые; они могут быть от нескольких сотен фунтов на светлой стороне до нескольких тысяч фунтов на здоровенной стороне. Вернуть один из них домой или в магазин — нетривиальная задача. Если вы перевозите его самостоятельно, убедитесь, что ваш грузовик или прицеп может выдержать нагрузку и что он надежно закреплен. Также понадобится вилочный погрузчик какой-нибудь с обеих сторон доставки (для загрузки и разгрузки машины).

Если, как у большинства любителей, у вас нет тяжелого бортового грузовика и собственного вилочного погрузчика, вы можете нанять такелажников, которые переместят машину за вас. Будьте готовы заплатить по крайней мере несколько сотен долларов (а иногда и намного больше), чтобы он переместился даже на небольшое расстояние. Если вы знаете кого-нибудь, у кого есть такое оборудование, вам определенно стоит обратиться за помощью — вам понадобятся деньги на инструменты.

Принадлежности и инструменты для покупки

После того, как вы получили фрезерный станок домой, вам еще предстоит сделать ряд покупок.Прежде всего, вам потребуются тиски приличного машиниста. Вам не обязательно тратить сотни долларов на тиски Курта, но вам понадобится что-то, что хорошо обработано и не ослабнет. Приятно иметь поворотное крепление, но оно не обязательно.

Далее вам понадобится способ удержания концевых фрез. Для этого вам потребуются цанги или держатели концевых фрез, которые подходят к оправке на вашей фрезере (эта информация должна быть легко доступна в спецификациях). Возможно, вы захотите начать с двух или трех из них разных размеров, чтобы вы могли использовать концевые фрезы с разными размерами хвостовика.

Набор цанг R8 для хвостовиков различного диаметра (фото любезно предоставлено Enco)

Говоря о концевых фрезах, вы захотите заказать связку. Вы можете дешево купить их оптом через eBay, что будет хорошей идеей, когда вы впервые начнете. Купите карбид и несколько разных размеров. Убедитесь, что размеры хвостовика соответствуют купленным вами цангам / держателям концевых фрез. Обычно для алюминия рекомендуется использовать 2 канавки, а для стали — 4 канавки. Если вы не уверены, что будете резать, вы можете приобрести несколько штук каждого из них или 3 концевые фрезы с канавками в качестве компромисса. Будьте готовы платить от 10 долларов за концевую фрезу (да, инструменты становятся дорогими).

Наконец, вы можете рассмотреть систему охлаждения. Они бывают нескольких разных вариантов, но обычно проще всего настроить заливную охлаждающую жидкость. Несмотря на название, охлаждающая жидкость делает гораздо больше, чем просто охлаждает; он также смазывает и смывает стружку. Системы охлаждения довольно легко могут быть добавлены к любому фрезерному станку, и многие из них идут с завода.

Начать фрезерование!

Теперь самое интересное начинается! Вначале вам захочется много поэкспериментировать.Изучите подачу и скорость (и получите для них хороший калькулятор), для чего подходят различные концевые фрезы и как выполнять определенные виды операций. Не расстраивайтесь, если сломаете концевую фрезу, поэтому вы купили дополнительные принадлежности. Практикуйтесь, практикуйтесь, практикуйтесь, и вскоре вы будете придумывать оправдания, чтобы делать точные металлические детали для всех ваших проектов.

6 самых распространенных станков с ЧПУ

1) UTI является образовательным учреждением и не может гарантировать работу или зарплату.

2) Для получения важной информации об образовательном долге, заработках и показателях завершения студентов, которые посещали эту программу, а также для ознакомления с применимым раскрытием информации о доходах, посетите сайт www.uti.edu/disclosures.

3) Методология опроса: OnePoll опросил 2000 американцев в возрасте от 18 до 35 лет в Калифорнии, Аризоне, Техасе, Иллинойсе, Флориде, Северной Каролине, Нью-Джерси и Пенсильвании в октябре 2020 года. ² Проводятся программы повышения квалификации, оплачиваемые производителем UTI от имени производителей, определяющих критерии и условия приемки.Эти программы не являются частью аккредитации UTI. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Для получения важной информации о долги за образование, заработки и показатели завершения студентов, посещавших эту программу, можно найти на сайте www. uti.edu/disclosures.

6) Достижения выпускников ИТИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.ИМП образовательное учреждение и не может гарантировать работу или заработную плату.

7) Для завершения некоторых программ может потребоваться более одного года.

10) Финансовая помощь и стипендии доступны тем, кто соответствует требованиям. Награды различаются в зависимости от конкретных условий, критериев и состояния.

11) См. Подробные сведения о программе для получения информации о требованиях и условиях, которые могут применяться.

12) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2016-2026), www.bls.gov, просмотрено 24 октября 2017 г. Прогнозируемое количество годовых Вакансии по классификации должностей: Автомеханики и механики — 75 900; Специалисты по механике автобусов и грузовиков и по дизельным двигателям — 28 300 человек; Ремонтники кузовов и связанных с ними автомобилей, 17 200. Вакансии включают вакансии в связи с ростом и чистые замены.

14) Программы поощрения и право сотрудников на участие в программе остаются на усмотрение работодателя и доступны в определенных местах. Могут применяться особые условия.Поговорите с потенциальными работодателями, чтобы узнать больше о программах, доступных в вашем районе.

15) Оплачиваемые производителем программы повышения квалификации проводятся Группой специального обучения UTI от имени производителей, которые определяют критерии и условия приемки. Эти программы не являются частью аккредитации UTI.

16) Не все программы аккредитованы ASE Education Foundation.

21) GI Bill® является зарегистрированным товарным знаком Департамента по делам ветеранов США (VA).Более подробная информация о льготах на образование, предлагаемых VA, доступна на официальном веб-сайте правительства США.

22) Грант «Приветствие за служение» доступен всем ветеранам, имеющим право на участие, во всех университетских городках. Программа Yellow Ribbon одобрена в наших кампусах в Эйвондейле, Далласе / Форт-Уэрте, Лонг-Бич, Орландо, Ранчо Кукамонга и Сакраменто.

24) Технический институт NASCAR готовит выпускников к работе в качестве технических специалистов по обслуживанию автомобилей начального уровня. Выпускники, которые выбирают специальные дисциплины NASCAR, также могут иметь возможности трудоустройства в отраслях, связанных с гонками.Из тех выпускников 2019 года, которые прошли факультативные занятия, примерно 20% нашли возможности, связанные с гонками. Общий уровень занятости в NASCAR Tech в 2019 году составил 84%.

25) Расчетная годовая средняя заработная плата для специалистов по обслуживанию автомобилей и механиков в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве автомобильных техников. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, смог инспектор и менеджер по запасным частям. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве техников и механиков по обслуживанию автомобилей в Содружестве Массачусетс (49-3023) составляет от 29 050 до 45 980 долларов (данные за май 2018 г., штат Массачусетс, США, 10 сентября) 2020). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных автомобильных техников в Северной Каролине, опубликованная в мае 2019 года, составляет 19 долларов.52. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 13,84 и 10,60 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2019 г. Сервисные техники и механики, просмотрено 14 сентября 2020 г.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

26) Расчетная годовая средняя заработная плата сварщиков, резчиков, паяльщиков и паяльщиков в США.С. Занятость и заработная плата Бюро статистики труда, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников-сварщиков. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сертифицированный инспектор и контроль качества. Информация о заработной плате в штате Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих сварщиками, резчиками, паяльщиками и брейзерами в штате Массачусетс (51-4121), составляет от 33 490 до 48 630 долларов. ( Массачусетс, данные за май 2018 г., данные за 10 сентября 2020 г.).Зарплата в Северной Каролине информация: Министерство труда США оценивает почасовую заработную плату в среднем 50% для квалифицированных сварщиков в Северной Каролине, опубликованную в мае 2019 года, и составляет 19,77 доллара США. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-е и 10-й процентиль почасовой оплаты труда в Северной Каролине составляют 16,59 доллара и 14,03 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г. Сварщики, резаки, паяльщики и брейзеры, просмотр в сентябре 14, 2020.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

28) Расчетная годовая средняя заработная плата специалистов по ремонту кузовов и связанных с ними автомобилей в Бюро трудовой статистики США по вопросам занятости и заработной платы, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников по ремонту после столкновений. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от технических, например оценщик, оценщик. и инспектор.Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, занятых в качестве ремонтников автомобилей и связанных с ними (49-3021) в Содружестве Массачусетс, составляет от 31 360 до 34 590 долларов ( Массачусетс, данные за май 2018 г., данные за 10 сентября 2020 г.). Зарплата в Северной Каролине информация: Министерство труда США оценивает почасовую заработную плату в размере 50% для квалифицированных специалистов по борьбе с авариями в Северной Каролине, опубликованную в мае 2019 года, и составляет 21 доллар.76. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако, 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,31 и 12,63 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2018 г. 14 сентября 2020 г.) UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.

29) Ориентировочная средняя годовая зарплата механиков автобусов и грузовиков и специалистов по дизельным двигателям в США.С. Профессиональная занятость и заработная плата Бюро статистики труда, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве дизельных техников. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от дизельных. техник по грузовикам, например техник по обслуживанию, техник по локомотиву и техник по морскому дизелю. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков автобусов и грузовиков. и специалистов по дизельным двигателям (49-3031) в штате Массачусетс составляет от 29 730 до 47 690 долларов США (Массачусетс, штат Массачусетс, данные за май 2018 г., просмотрено 10 сентября 2020 г.).Информация о зарплате в Северной Каролине: согласно оценке Министерства труда США, средняя почасовая оплата в размере 50% для квалифицированных дизельных техников в Северной Каролине, опубликованная в мае 2019 года, составляет 22,04 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 18,05 и 15,42 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2018. Механики автобусов и грузовиков и специалисты по дизельным двигателям, просмотр 14 сентября 2020 г.) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

30) Расчетная годовая средняя зарплата механиков мотоциклов в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников мотоциклов. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, оборудование. обслуживание и запчасти.Информация о заработной плате для Содружества Массачусетс: Средняя годовая заработная плата начального уровня для лиц, работающих в качестве механиков мотоциклов (49-3052) в Содружестве Массачусетса, составляет 28700 долларов (данные по Массачусетсу, данные за май 2018 г. , просмотр за 10 сентября 2020 г.) . Информация о зарплате в Северной Каролине: Министерство труда США оценивает почасовую заработную плату в размере 50% в среднем для Стоимость квалифицированных специалистов по мотоциклам в Северной Каролине, опубликованная в мае 2019 года, составляет 16,92 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня.Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 13,18 и 10,69 долларов, соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г., Motorcycle Mechanics, просмотрено 14 сентября 2020 г.) MMI является образовательным учреждением и не может гарантировать работу или заработную плату.

31) Расчетная годовая средняя заработная плата механиков моторных лодок и техников по обслуживанию в Бюро трудовой статистики США по вопросам занятости и заработной платы, май 2019 г.Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве морских техников. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, например, в сфере обслуживания оборудования, инспектор и помощник по запчастям. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих механиками моторных лодок и техниками по обслуживанию (49-3051) в Содружестве Массачусетса. составляет от 31 280 до 43 390 долларов (данные за май 2018 г., Массачусетс, США, 10 сентября 2020 г.).Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированного морского техника в Северной Каролине, опубликованная в мае 2019 года, составляет 18,56 долларов. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 14,92 доллара и 10,82 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2019 г. , Механика моторных лодок и Сервисные специалисты, просмотр 2 сентября 2020 г.) MMI является образовательным учреждением и не может гарантировать работу или заработную плату.

34) Расчетная годовая средняя заработная плата операторов компьютерных инструментов с числовым программным управлением в Службе занятости и заработной платы Бюро статистики труда США, май 2019 г. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве технических специалистов по ЧПУ. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, оператора ЧПУ, ученика. слесарь-механик и инспектор обработанных деталей.Информация о заработной плате для штата Массачусетс: средняя годовая заработная плата начального уровня для лиц, работающих в качестве операторов станков с компьютерным управлением, металла и пластика (51-4011) в Содружестве штата Массачусетс составляет 36 740 долларов (данные за май 2018 г. , данные за май 2018 г., данные за 10 сентября, штат Массачусетс, 2020). Информация о заработной плате в Северной Каролине: согласно оценке Министерства труда США, средняя почасовая оплата в размере 50% для квалифицированных станков с ЧПУ в Северной Каролине, опубликованная в мае 2019 года, составляет 18 долларов.52. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 15,39 и 13,30 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2019 г. Операторы инструмента, просмотр 14 сентября 2020 г.) UTI является образовательным учреждением и не может гарантировать работу или зарплату.

40) На основе данных U.S. Бюро статистики труда, прогнозы занятости (2019-2029), www.bls.gov, просмотрено 8 сентября 2020 г. Прогнозируемое количество годовых вакансий по классификации должностей: Механики автобусов и грузовиков и специалисты по дизельным двигателям, 24 500 человек. Вакансии включают вакансии, связанные с ростом и чистым замещением.

41) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, просмотренных 8 сентября 2020 года. Прогнозируемое количество годовых вакансий по классификации должностей: Автомеханики и механики, 61 700.Вакансии включают вакансии, связанные с ростом и чистым замещением.

42) На основе данных, собранных из Бюро статистики труда США, прогнозов занятости (2019-2029), www.bls.gov, просмотренных 8 сентября 2020 года. Прогнозируемое количество годовых вакансий по классификации должностей: сварщики, резаки, паяльщики и паяльщики, 43 400 человек. Вакансии включают вакансии, связанные с ростом и чистым замещением.

48) Курсы Power & Performance не предлагаются в Техническом институте NASCAR.UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Для получения важной информации об образовательном долге, доходах и показателях завершения студентов, посещавших эту программу, посетите сайт www. uti.edu/disclosures.

Универсальный технический институт штата Иллинойс, Inc. одобрен Отделом частного бизнеса и профессиональных школ Совета высшего образования штата Иллинойс.

Цех фрезерных станков с ЧПУ на заказ

Вертикальные обрабатывающие центры | Вертикальный фрезерный станок с ЧПУ

Trace-A-Matic решает самые сложные задачи обработки благодаря многолетнему опыту, творчеству и современному производственному оборудованию.Наш специализированный цех станков с ЧПУ производит высококачественные прототипы, прецизионные металлические компоненты в больших объемах и критически важные детали для ведущих OEM-производителей во многих отраслях промышленности. Широкий выбор 3-осевых, 4-осевых и 5-осевых обрабатывающих центров с ЧПУ позволяет нам обрабатывать самые труднодоступные элементы сложной геометрии. Вертикальные фрезерные станки, оснащенные угловой головкой и поворотным индексным столом, превращают сложные производственные процессы в единую наладочную операцию, обеспечивая более быстрое выполнение работ и снижение стоимости деталей, обработанных с ЧПУ. Trace-A-Matic стремится к постоянным инвестициям в инновационные технологии, современное оборудование, высококвалифицированных машинистов и постоянное отраслевое обучение. Такой междисциплинарный подход позволяет нам последовательно и успешно удовлетворять или превосходить ваши ожидания в области обработки.

Обзор возможностей обработки

Типы деталей:
Сверхпрочные кожухи оси, корпуса клапанов, большие шатуны, кожухи, пластины, промышленные компоненты и другие детали точной формы

Размер детали:
До 240 дюймов x 120 дюймов x 70 дюймов

Типы металлов:
Все стандартные металлы, алюминий, бронеплита, латунь, бронза, хром, медь, гаммаллой, хастеллой, инколой, инконель, инвар, марганец, молибден, монель, никель, нитроллой, платина, порошковые металлы, нержавеющая сталь сталь, стеллит, титан, васпалой, цинк и многие другие суперсплавы

Типы материалов:
Отливки, поковки, сварные изделия, заготовки и листы

Процессы фрезерования:
Растачивание, зенкование, зенкование, сверление, торцевание, обработка карманов, профилирование, развертывание и нарезание резьбы

Обслуживаемые отрасли:
Аэрокосмическая промышленность, оборона, пищевая промышленность, тяжелое оборудование, медицинское оборудование, военное дело, горнодобывающая промышленность, нефть и газ, производство электроэнергии и транспорт

Марки машин:
Doosan, Fadal, Haas, Hyundai-Kia, Makino, Mighty, OKK, Okuma, Smart, SNK и Supermax — пожалуйста, обратитесь к нашему перечню оборудования для получения конкретной информации и возможностей мельницы.

Массивная 5-сторонняя обработка

Самая большая фреза

Trace-A-Matic представляет собой портальный обрабатывающий центр, предназначенный для обработки 5-гранной обработки с одной установкой и возможностью фрезерования под прямым углом. Идеально подходит для обработки глубоких карманов и высоких заготовок, он предлагает массивный диапазон обработки деталей 240 x 120 x 70 дюймов с максимальным весом 15 000 фунтов.

Обзор вертикального фрезерования

Вертикальный фрезерный станок с ЧПУ или обрабатывающий центр имеет шпиндель с регулируемой скоростью и вертикальной ориентацией оси.Сырье прижимается непосредственно к индексному столу или с помощью приспособления. Узел шпинделя движется вдоль ходовых колонн в унисон с индексным столом, чтобы точно маневрировать заготовкой и режущим инструментом для достижения правильной траектории резания, необходимой для удаления материала. Вертикальные фрезерные станки позволяют ускорить наладку обработки отдельных планшайб. Как и токарная обработка с ЧПУ, это субтрактивный производственный процесс.

Наши услуги по обработке с ЧПУ преобразуют ваши файлы CAD в G-код с помощью сложного программного обеспечения CAD / CAM.Этот язык обработки точно управляет нашими станками с ЧПУ, используя многоосные координаты. Эта информация также позволяет создавать образцы с помощью технологии 3D-печати.

Анатомия вертикальной фрезы

1. Узел шпинделя — Шпиндель с регулируемой скоростью, вращающийся в вертикальной ориентации, который удерживает режущий инструмент
2. Режущий инструмент — Удаляет материал из заготовки для формирования детали — субтрактивное производство
3. Подвижные колонны — ось Z и ось X колонны перемещения шпинделя и инструмента на
4. Индексный стол Платформа зажима заготовки или поворотного индексного стола, к которому перемещается по оси Y
5. Поворотный индексный стол (опция) — механическое устройство, используемое для удержания и вращения заготовки по оси A
6. Панель управления ЧПУ — Интерфейс, который машинист использует для управления операциями станка с ЧПУ

Вертикальная мельница Фотогалерея

Аэрокосмическая обработка с ЧПУ

Корпуса мостов для тяжелых условий эксплуатации

Военная обработка с ЧПУ

Промышленная обработка с ЧПУ

Обработка больших двигателей с ЧПУ

Корпуса с ЧПУ

Морская обработка с ЧПУ

Отливка с ЧПУ

Другие предлагаемые услуги по обработке с ЧПУ: 5-осевая обработка, Многоосевая обработка, Горизонтальное фрезерование, Вертикальное фрезерование, Горизонтальный поворот, Вертикальная токарная обработка, CNC Engineering, Контроль ЧПУ и Специальный процесс обработки

Все названия продуктов, товарные знаки и зарегистрированные товарные знаки являются собственностью соответствующих владельцев.

фото фрезерного станка pabrik bola vertikal pdf

Стоковые фотографии и изображения для фрезерного станка — Alamy

Найдите идеальную стоковую фотографию для фрезерного станка. Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM. Не нужно регистрироваться, покупайте сейчас!

100+ бесплатных изображений Milling Machine Cnc — Pixabay

129 Бесплатные изображения Milling Machine. 99 115 23. Сверло-фрезерование. 39 56 10. Сверло-фрезерование. 27 45 3. Сверло-фрезерование. 52 27 36.Инструмент фрезы. 31 47 2. Сверло-фрезерование. 48 46 7. Сверло-фрезерование. 49 58 20. Компания Завод. 30 47 8. Сверло-фрезерование. 35 24 12. Фрезы Фрезы. 20 14 18. Фрезы Концевые фрезы. 21 15 19. Фрезы Концевые фрезы. 28 30 4. Токарно-токарный цех. 28 49 3. Сверло …

Фотографии фрезерных станков и изображения в высоком разрешении …

Просмотрите доступные фотографии и изображения для фрезерных станков или выполните поиск по запросу с ЧПУ или токарный станок, чтобы найти больше отличных стоковых фотографий и изображений. Изучите {{searchView.params.phrase}} по семейству цветов {{familyColorButtonText (colorFamily.name)}} cnc fr # 228; ser in arbeit — стоковые изображения для фрезерных станков, изображения без лицензионных отчислений. токарь работает над сверлом в мастерской — фрезерный станок …

1649 Лучшие изображения фрезерных станков в 2020 Фрезерование …

Фрезерные станки Barker — США — фотографии и описания. Баркер Хондг Да. Фрезерный станок Youtube аксессуары орнамент. Aciera F12 разные настройки и аксессуары. Aciera F12, предшественник знаменитого фрезерного станка Aciera F1 В этом видео я показываю различные настройки гениального маленького фрезерного станка для часовых мастеров… Механическая мастерская Metal Workshop Diy

1.7K 按 钉

Изображения фрезерного станка, векторные изображения

88 391 стоковые фотографии, векторы и иллюстрации фрезерного станка доступны без лицензионных отчислений. Фрезерный станок: стоковые видеоклипы. из 884. фрезерные станки с чпу автомобильная обработка с чпу фрезерный станок обработка металла резка СОЖ фрезерный станок вектор обрабатывающий центр с чпу токарный станок аэрокосмическое оборудование. Попробуйте эти тщательно отобранные коллекции. Ищите «фрезерный станок» в этих категориях…

500+ идей фрезерных станков в фрезерных станках 2020 года …

11 ноября 2020 г. — Изучите доску Гэри Артура «Фрезерные станки», за которой следят 237 человек на Pinterest. Смотрите больше идей о фрезерных станках, фрезеровании, фрезерном станке.

521 个 按 钉

Фотографии фрезерного станка и изображения премиум-класса в высоком разрешении …

Найдите идеальные стоковые фотографии фрезерного станка и изображения редакционных новостей от Getty Images. Выберите фрезерный станок высшего качества премиум-класса.

Фотографии фрезерных станков и изображения в высоком разрешении премиум-класса…

1 435 стоковых фотографий и изображений для фрезерных станков Просмотрите 1 435 стоковых фотографий и изображений для фрезерных станков или выполните поиск по запросу с ЧПУ или токарный станок, чтобы найти больше отличных стоковых фотографий и картинок. Изучите {{searchView. params.phrase}} по семейству цветов

15 изображений лучших фрезерных станков Фрезерные станки …

29 октября 2014 г. — Изучите доску Global Source Supply «Фрезерные станки» на Pinterest. Смотрите больше идей о фрезерных станках, фрезеровании, фрезерном станке. Коллекция фрезерных станков от Global Source Supply.15 контактов • 12 последователей. Следить. Антикварные инструменты Старые инструменты Винтажные инструменты Металлообрабатывающие станки Металлообрабатывающие инструменты Инструменты для машиностроения 3d Магазин для ЧПУ Магазин инструментов. toolsmain. Пазофрезерный станок …

15 按 钉

Фрезерные станки с ЧПУ Стоковые фотографии и изображения — Alamy

Сотрудник компании Deckel Maho GmbH, дочерней компании Gildemeister AG, монтирует что-то на фрезерный станок в Зеебахе, Германия, 2 мая 2006 г. Deckel Maho производитель малых и средних универсальных фрезерных станков с ЧПУ, а также станков с поперечно-позиционной колонной.Кроме того, завод в Зеебахе производит высокоточные компоненты машин для всех компаний группы.

Фотографии фрезерных станков и изображения премиум-класса в высоком разрешении …

1435 стоковых изображений и изображений фрезерных станков Просмотрите 1435 стоковых фотографий и изображений фрезерных станков или выполните поиск по запросу с ЧПУ или токарный станок, чтобы найти больше отличных стоковых фотографий и изображений. Изучите {{searchView.params.phrase}} по семейству цветов

Фотографии и изображения фрезерного станка. 22,752

Stock Photos by cookelma 1/10 Фрезерный станок с ЧПУ Stock Photo by phuchit 1/5 Фрезерный станок с ЧПУ Фотографии от phuchit 1/8 Заготовка сверлильного станка Stock Фотография от cyclotimia 65 / 1,172 Часть машины Stock Изображения от Piccia 18/179 фрезерная головка фрезерного станка cnc в металлургической промышленности Стоковые Фото gina_sanders 2/176 Фрезерный станок Стоковая Фотография

1000+ Интересные фото фрезерного станка Pexels Free…

Найдите лучшие бесплатные стоковые изображения о фрезерных станках. Скачивайте все фотографии и используйте их даже в коммерческих проектах.

Стоковые фотографии и изображения для фрезерного станка — 123RF

Скачать стоковые фотографии фрезерного станка. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений.

Фотографии фрезерных станков — Загрузите 18 290 изображений …

Загрузите 18 290 фотографий фрезерных станков бесплатно или по очень низким ценам! Новым пользователям предоставляется скидка 60%.134 140 807 стоковых фото онлайн.

изображений «фрезерный станок», векторные изображения …

изображений «фрезерный станок». 84 816 стоковых изображений, векторных изображений и иллюстраций «фрезерных станков» доступны без лицензионных отчислений. См. Стоковые видеоклипы «фрезерный станок». из 849. фрезерные станки с чпу автомобильная обработка с чпу фрезерный станок обработка металла резка СОЖ фрезерный станок вектор фрезерный станок с чпу металлообрабатывающий центр токарный станок аэрокосмическое оборудование. Попробуйте эти тщательно отобранные коллекции. Искать «» фрезерование…

Фотографии фрезерного станка и изображения премиум-класса в высоком разрешении …

Найдите идеальные стоковые фотографии для фрезерного станка и изображения для редакционных новостей от Getty Images. Выберите фрезерный станок высшего качества премиум-класса.

Фрезерные фотографии и изображения — 123RF

# 125513945 — Фрезерный станок с ЧПУ. Охлаждающая жидкость и смазка в металлоконструкциях зубчатых передач .. Добавить в Лайтбокс .. # 67827958 — Крупным планом фото стоматологического фрезерного станка. Похожие изображения. Добавить в Лайтбокс # 78736748 — Металлообработка фрезерный станок с ЧПУ.Резка металла современная обработка .. Похожие изображения. Добавить в Лайтбокс # 56626850 — Промышленная обработка металла процесс резки заготовки

Фрезерные станки — Gumtree

Все станки для мастерской требуются Майфорд Харрисон Боксфорд, даже токарные станки с тяговыми двигателями, фрезерные станки, посмотрите в ваш сарай, что у вас есть, я на пенсии инженер, ищущий токарные станки, с которыми можно повозиться, я полностью совместим с COVID-19 и использую фрезерный станок Chester

для продажи в Великобритании Посмотреть 23 предложения

Chester Century VS Milling Machine с цифровым преобразователем. Этот аукцион предназначен для очень хороших оригинальных рабочих цифровых весов с магнитной спинкой, поэтому вы можете разместить их в любом месте машины, а также поставляются с пластиковыми скобами. Однофазный фрезерный станок Chester загружает дополнительные принадлежности согласно изображениям

Фотографии и изображения фрезерного станка. 22,752

Stock Photos by cookelma 1/10 Фрезерный станок с ЧПУ Stock Photo by phuchit 1/5 Фрезерный станок с ЧПУ Изображения от phuchit 1/8 Заготовка сверлильного станка Stock Фотография от cyclotimia 65 / 1,172 Часть станка Изображения из Piccia 18/179 фрезерная головка фрезерного станка cnc в металлургической промышленности Стоковые Фото gina_sanders 2/176 Фрезерный станок Стоковая Фотография

«фрезерный станок» изображения, Стоковые Фото Векторы…

«фрезерный станок» изображений. 84 816 стоковых изображений, векторных изображений и иллюстраций «фрезерных станков» доступны без лицензионных отчислений. См. Стоковые видеоклипы «фрезерный станок». из 849. фрезерные станки с чпу автомобильная обработка с чпу фрезерный станок обработка металла резка СОЖ фрезерный станок вектор фрезерный станок с чпу металлообрабатывающий центр токарный станок аэрокосмическое оборудование. Попробуйте эти тщательно отобранные коллекции. Искать «» milling …

1000+ Интересные фотографии фрезерных станков Pexels Free …

Найдите лучшие бесплатные стоковые изображения о фрезерных станках.Скачивайте все фотографии и используйте их даже в коммерческих проектах.

Фотографии фрезерного станка и изображения премиум-класса в высоком разрешении …

Найдите идеальные стоковые фотографии фрезерного станка и изображения редакционных новостей от Getty Images. Выберите фрезерный станок высшего качества премиум-класса.

Фрезерные станки Стоковые фотографии и изображения. 21,691

Изображение cookelma 5/26 Токарный станок, фрезерный станок с ЧПУ Stock Images by sspopov 4/123 Сверлильно-фрезерный станок с ЧПУ в мастерской Stock Фотография от morenosoppelsa 9/156 Фрезерный станок Stock Фотографии от fxmdk73 1/2 Сталелитейный завод Изображение от corepics 10 / 243 Токарный станок с ЧПУ, Фрезерование с ЧПУ Stock Photos by pixpack 4/55 Процесс фрезерования металла на станке Stock Photo by kadmy 7/178

Фотографии фрезерного станка и изображения высокого разрешения премиум-класса.

..

1429 стоковых фотографий и изображений для фрезерных станков Просмотрите 1429 доступных фотографий и изображений фрезерных станков или выполните поиск по запросу с ЧПУ или токарный станок, чтобы найти больше отличных стоковых фотографий и изображений. Изучите {{searchView.params.phrase}} по семейству цветов

Фрезерные фотографии и изображения. 116,972 Фрезерование

Скачать Фрезерные изображения и фотографии. Более 116 972 фрезерных картинок на выбор без регистрации. Загрузите менее чем за 30 секунд.

10+ лучших вертикальных фрезерных станков изображения по вертикали…

6 декабря 2017 г. — Изучите фрезерный станок — доска Tengzhou Sanz «Вертикальный фрезерный станок» на Pinterest. См. Больше идей о Вертикальный фрезерный станок, Фрезерный станок, Фрезерование.

19 按 钉

Фрезерные фотографии и изображения — 123RF

# 125513945 — Работа на фрезерных станках с ЧПУ. Охлаждающая жидкость и смазка в металлоконструкциях зубчатых передач . . Добавить в Лайтбокс .. # 67827958 — Крупным планом фото стоматологического фрезерного станка. Похожие изображения. Добавить в Лайтбокс # 78736748 — Металлообработка фрезерный станок с ЧПУ.Резка металла современная обработка .. Похожие изображения. Добавить в Лайтбокс # 56626850 — промышленная металлообработка процесс резки заготовки

Какой фрезерный станок? Model Engineer

139 фото: Дэвид. Правильно ли я прочитал ваш пост в том смысле, что вы собираетесь избавиться от сверла, когда получите фрезу? В таком случае я бы не советовал это делать, если вам не нужно место или не нужно финансировать покупку мельницы. Я знаю, что теоретически фрезу можно использовать как дрель, но очень полезно иметь две машины вместе.Вы, вероятно, будете держать цанговый патрон на мельнице большую часть времени и не захотите …

изображение шаровой фрезерной машины

шаровая мельница Стоковые Фото и изображения 123RF

шаровая мельница Стоковые фотографии и изображения 1142 совпадения. Сортировать по: Актуальности. Актуальность. Новый. Геранк. Фильтр: Тип изображения. Все . Фотография. Векторные иллюстрации. Ориентация. Все . По горизонтали. # 81542616 5-осевой фрезерный станок с ЧПУ для резки автомобильных деталей .. Похожие изображения. Добавить в Лайтбокс # 110371344 Концепция семьи.Похожие изображения

Шаровая мельница Stock Photo Images. 1,473 Шаровая мельница Royalty Free

Стоковые Изображения phuchit 0 0 винтажное оборудование для добычи золота / серебра Стоковая Фотография davetroesh 0 17 Режущие инструменты фрезерного станка с ЧПУ. Стоковые Изображения phuchit 0 0 Фрезерный станок с ЧПУ вырезает часть пресс-формы для литья под давлением твердым инструментом шаровой фрезы. Процесс изготовления пресс-форм. Picture by phuchit 0 7 5-осевой фрезерный станок с ЧПУ

Фрезерный станок Стоковые Фото Загрузки 18 290 роялти

Фрезерный станок с ЧПУ грубая резка деталей пресс-формы с помощью Фрезерного станка с ЧПУ, режущего пластмассовые детали твердым концевым фрезерным инструментом. Высокотехнологичная производственная обработка обрабатывающим центром с ЧПУ. Абстрактная сцена фрезерного станка с ЧПУ и фоновая резка фаски на деталях пресс-формы.

Стоковые фотографии и изображения для фрезерного станка 123RF

Скачать стоковые фотографии для фрезерного станка. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений.

100+ бесплатных изображений Milling Machine & Cnc Pixabay

129 Бесплатные изображения Milling Machine. 99 115 23.Сверло фрезерование. 39 56 10. Сверло-фрезерование. 27 45 3. Сверло-фрезерование. 52 27 36. Фрезы Инструмент. 31 47 2. Сверло-фрезерование. 48 46 7. Сверло-фрезерование. 49 58 20. Компания Завод. 30 47 8. Сверло-фрезерование. 35 24 12. Фрезы Фрезы. 20 14 18. Фрезы Концевые фрезы. 21 15 19. Фрезы End

Изображения фрезерного станка, стоковые фотографии и векторные изображения Shutterstock

30 сентября 2020 г. · 88 690 стоковых фотографий, векторных изображений и иллюстраций фрезерного станка доступны без лицензионных отчислений.Фрезерный станок: стоковые видеоклипы. из 887. фрезерные станки с чпу автомобильная обработка с чпу фрезерный станок обработка металла резка охлаждающая жидкость фрезерный станок вектор обрабатывающий центр с чпу токарный станок аэрокосмическое оборудование.

Шаровая мельница: принципы работы, компоненты, применение

Шаровая мельница, также известная как галечная мельница или галтовочная мельница, представляет собой фрезерный станок, который состоит из полого цилиндра, содержащего шарики; установлен на металлическом каркасе таким образом, чтобы его можно было вращать вдоль продольной оси.Шары, которые могут быть разного диаметра, занимают 30-50% объема мельницы, и их размер зависит от подачи и размера мельницы.

Практическое занятие 1: Шаровое фрезерование TF Lab 1

23 декабря 2013 г. · Шаровой фрезерный станок. Стальные шары (двух разных размеров) Лодка для взвешивания. Весы для взвешивания. Сито. Процедуры: 1. Взвешивали 300-500 г крупной соли. 2. В «мельницу» были вставлены шариковые подшипники разных размеров. 3. В «мельницу» добавлена ​​крупная соль. 4. Процесс фрезерования был начат от 10 до 20 минут с

Изготовление шаровой мельницы YouTube

31 марта 2018 г. · Фрезерование материалов — очень полезная процедура в различных сферах жизни, а также в конструктивной сфере.Нажмите ЗДЕСЬ, чтобы подписаться на Make it.

Автор: Make it Extreme

Шаровая мельница Википедия

Обзор ОписаниеРабота ПрименениеПреимущества шаровой мельницы Разновидности См. Также

Шаровая мельница, тип измельчителя, представляет собой цилиндрическое устройство, используемое для измельчения (или смешивания) таких материалов, как руды, химикаты, керамическое сырье и т. Д. краски. Шаровые мельницы вращаются вокруг горизонтальной оси, частично заполнены измельчаемым материалом и мелющей средой. В качестве среды используются различные материалы, в том числе керамические шары, кремневые камешки и шары из нержавеющей стали.Эффект внутреннего каскадирования превращает материал в мелкий порошок. Промышленные шаровые мельницы могут работать непрерывно с подачей с одного конца и разгрузкой с другого e

Википедия · Текст по лицензии CC-BY-SA

Фотографии шаровых мельниц и изображения в высоком разрешении премиум-класса Getty Images

Просмотрите стоковые фотографии шаровой мельницы 703 и доступных изображений, или выполните поиск по горному делу или мельнице, чтобы найти больше отличных стоковых фотографий и изображений. Изучите {{searchView.params.phrase}} фрезерный станок с ЧПУ, режущий деталь литьевой формы с помощью цельной шаровой фрезы.Стоковые фотографии, изображения и изображения без лицензионных отчислений

Шаровая мельница: изображения, стоковые фотографии и векторные изображения Shutterstock

30 июня 2020 г. · 4012 стоковых фотографий, векторных изображений и иллюстраций шаровой мельницы доступны без лицензионных отчислений. Шаровая мельница: стоковые видеоклипы. из 41. мелющие шары горнодобывающая мельница горнодобывающая мельница горная мельница атакама

Шаровая мельница Википедия

Шаровая мельница, тип измельчителя, представляет собой цилиндрическое устройство, используемое для измельчения (или смешивания) материалов, таких как руды, химикаты, керамика сырье и краски.Шаровые мельницы вращаются вокруг горизонтальной оси, с частичным заполнением.

Фотографии, изображения и роялти-фри изображения

Фрезерный станок с ЧПУ, вырезающий пресс-форму и штамповую деталь с помощью твердого концевого фрезерного инструмента. стоковые фотографии, изображения и изображения без лицензионных отчислений. Заводской рабочий программирует фрезерный станок с ЧПУ с помощью планшетного компьютера. Заводской рабочий программирует фрезерный станок с ЧПУ с помощью планшетного компьютера. обработка Стоковые фотографии и лицензионные изображения

изображение шаровой фрезерной машины kinderenkarimabad.

nl

изображение всех типов шаровых шлифовальных машин. изображение для шлифовального станка, шлифовального станка на шарикоподшипниках. Шлифовальный станок с шарикоподшипниками image, Шлифовальный станок Википедия Шлифовальный станок, часто сокращаемый до шлифовального станка, — это любой из различных электроинструментов или станков, используемых для шлифования, которое представляет собой тип обработки с использованием абразивного круга в качестве режущего инструмента [7/27 Online ] Шаровая мельница с глубоким желобом

Шаровая мельница, фотографии шаровой мельницы из нержавеющей стали в

Фотографии шаровой мельницы из нержавеющей стали в металлургии.Прецизионные шары Шарики из нержавеющей стали Компания Abbott Ball Company прецизионные шары Шарики из нержавеющей стали Компания Abbott Ball производит шары различных размеров и сплавов, включая нержавеющую сталь, углеродистую сталь, алюминий, золото, платимум, латунь, титан и пластмассовые шары, для подшипников и других приложений, фото Мельница RETSCH для мощного измельчения и гомогенизации

RETSCH — ведущий мировой производитель лабораторных шаровых мельниц, предлагающий идеальный продукт для любого применения. Высокоэнергетическая шаровая мельница E max и MM 500 были разработаны для шлифования с использованием

лучших мини-фрезерных станков, получивших оценку в 2020 году EarlyExperts

22 января 2019 г. · Фрезерные станки могут использовать различные инструментальные головки для удовлетворения различных потребностей обработки. Рифленые фрезы, круглые фрезы, фрезы и шаровые концевые фрезы — лишь некоторые примеры. Станки с ЧПУ

Шаровая планетарная мельница 911Металлург

Планетарная шаровая мельница для быстрого тонкого измельчения мягких, твердых, хрупких и волокнистых материалов до конечной фракции <1 мкм Быстрая и простая очистка Быстрое тонкое измельчение Простая замена размольных стаканов и шаров банки и шары, изготовленные из самых разных материалов. Объем размольных стаканов до 500 куб. см. Progr.контроль Конечная мелкость <1 мкм Планетарный шар, сертифицированный CE

10 лучших мини-фрезерных станков Отзывы в ноябре 2020 г.

10 декабря 2020 г. · Концевая фреза — это разновидность фрезы, которая подсоединяется к шпинделю фрезерного станка. Концевые фрезы бывают разных форм и размеров для выполнения различных режущих функций.

изображение шаровых фрезерных станков kinderenkarimabad.nl

изображение всех типов шаровых шлифовальных машин. изображение для шлифовального станка, шлифовального станка на шарикоподшипниках.Изображение шлифовального станка с шарикоподшипниками, Шлифовальный станок Википедия Шлифовальный станок, часто сокращаемый до шлифовального станка, — это любой из различных электроинструментов или станков, используемых для шлифования, которое представляет собой тип обработки с использованием абразивного круга в качестве режущего инструмента [7/27 Online ] Шарик с глубоким желобом

Фрезерные / сверлильные станки по металлу Bolton Tools

Просмотрите нашу линейку фрезерных / сверлильных станков. Я уверен, что вы будете шокированы ценностью фрезерных станков Bolton Tools. Сравнение продуктов (0) Сортировать по: Показать: Фрезерно-сверлильный станок 27 9/16 «x 7 1/16»

Метод шаровой мельницы для синтеза наноматериалов

15 июня 2012 г. · Этот процесс шаровой мельницы завершен примерно от 100 до 150 часов, чтобы получить однородный мелкий порошок. 4. Шаровая мельница — это механический процесс, поэтому все структурные и химические изменения вызываются механической энергией. Я видел интересное изображение метода шаровой мельницы в Википедии. Вы можете увидеть изображение здесь.Преимущества шарового фрезерования

Amazon: мини-фрезерный станок

Обновленная версия CNC 3018 Pro GRBL Control DIY Мини-станок с ЧПУ, 3-х осевой фрезерный станок для печатных плат, гравировальный станок по дереву с автономным контроллером, с ER11 и удлинительным стержнем 5 мм 3,6 из 5 stars

Китай шлифовальные мельницы, производители мельниц, поставщики

Справочник по источникам для шлифовальных мельниц: Производственные предприятия Китая полны сильных и последовательных экспортеров. Мы здесь, чтобы объединить китайские заводы, которые поставляют производственные системы и оборудование, которые используются в обрабатывающих отраслях, включая, помимо прочего: шлифовальный станок, фрезерный станок, мельницу.

ОТВЕТЫ НА ТИПИЧНЫЕ ПРОБЛЕМЫ ФРЕЗЕРОВАНИЯ

Недостаточная жесткость (станок) Используйте лучший станок или измените параметры Плохая жесткость шпинделя Используйте большие шпиндели или другой инструмент Вылет инструмента Используйте инструмент самой короткой длины, самое короткое расположение и уменьшите вылет с

5 Лучшие фрезерные станки Декабрь 2020 BestReviews

Фрезерное станкостроение. Фрезерные станки могут весить от 15 до 5000+ фунтов. Производительность микромельницы в несколько раз меньше производительности вертикальной фрезы, но независимо от физического размера

Фрезерование с ЧПУ Полное руководство по пониманию процесса

Горизонтальные фрезерные станки получили свое название от расположения инструмента в их ось лежит горизонтально. На изображениях выше показан один из способов их использования — плоское фрезерование. Конечно, для концевого фрезерования подходят и горизонтальные фрезы. Ball

Планетарная шаровая мельница PM 100 RETSCH наивысшая тонкость

Планетарные шаровые мельницы используются там, где требуется наивысшая степень измельчения. В дополнение к хорошо зарекомендовавшим себя процессам смешивания и измельчения, эти мельницы также соответствуют всем техническим требованиям для коллоидных веществ. измельчение и обеспечение подводимой энергии, необходимой для механического легирования.Чрезвычайно высокие центробежные силы планетарной шаровой мельницы.

Вертикальный фрезерный станок на продажу В наличии eBay

PM-727-V ВЕРТИКАЛЬНЫЙ НАСТОЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК С ПЕРЕМЕННОЙ СКОРОСТЬЮ БЕСПЛАТНАЯ ДОСТАВКА! 2499,99 долларов США. Бесплатная доставка. 108 смотрят. Вертикальные фрезерные станки Клаузинга, модель 8525, с дополнительным оборудованием. 2295,84 долларов. Местный пикап. Остался только 1! Fadal 904 L VMC 40 Вертикальный фрезерный станок с ЧПУ

фотографий фрезерных машин Limestone Mines In Up

30+ Фрезерные станки идеи фрезерные станки, фрезерные…

28 февраля 2015 г. — Изучите доску Тома Пикока «Фрезерные станки» на Pinterest. Смотрите больше идей о фрезерных станках, фрезеровании, мельнице Бриджпорта.

38 个 按 钉

фрезерный станок для рыбы, фрезерный станок для рыбы Поставщики и …

Вам доступен широкий выбор вариантов фрезерного станка для рыбы. На Alibaba 1164 поставщика продают фрезерный станок для рыбы, в основном расположенный в Азии. Ведущими странами-поставщиками являются Китай, Таиланд, из которых доля поставок фрезерного станка составляет 99% и 1% соответственно.

500+ идей фрезерных станков в фрезерных станках 2020 года …

11 ноября 2020 г. — Изучите доску Гэри Артура «Фрезерные станки», за которой следят 237 человек в Pinterest. Смотрите больше идей о фрезерных станках, фрезеровании, фрезерном станке.

521 个 按 钉

Фотографии фрезерных станков и изображения в высоком разрешении …

Просмотрите 1 646 стоковых фотографий и изображений фрезерных станков или выполните поиск по запросу с ЧПУ или токарный станок, чтобы найти больше отличных стоковых фотографий и изображений. Изучите {{searchView.params.фраза}} по семейству цветов {{familyColorButtonText (colorFamily.name)}} Похожие запросы: фрезерный станок с ЧПУ

100+ бесплатных изображений с ЧПУ для фрезерного станка — Pixabay

Найдите изображения фрезерного станка. Бесплатно для коммерческого использования. Указание авторства не требуется. Изображения высокого качества.

Изображения фрезерного станка, векторные изображения Shutterstock

88 268 стоковых фотографий, векторных изображений и иллюстраций фрезерного станка доступны без лицензионных отчислений. Фрезерный станок: стоковые видеоклипы.из 883. Фрезерные станки с ЧПУ Автомобильная обработка с ЧПУ, фрезерный станок, обработка металла, фрезерный станок, охлаждающая жидкость, фрезерный станок vector cnc

Машины для кормления рыб и производственная линия плавающих кормов .

..

Одновинтовые линии по переработке кормов для рыбы можно разделить на 2 типа: Малая сухая Типовая установка и Большая установка мокрого типа в зависимости от того, какой экструдер вы выберете. ВЛАЖНЫЙ ТИП: супер автоматизация управления и высокая эффективность производства, это лучший выбор для средних и крупных комбикормовых заводов и племенных хозяйств.Данная технологическая линия может производить различные виды гранул для различных видов рыб …

Фрезерный станок Стоковые фотографии и изображения. 22 605 Фрезерование …

Stock Photos by cookelma 1/10 Фрезерный станок с ЧПУ Stock Photo by phuchit 1/5 Фрезерный станок с ЧПУ Изображения от phuchit 1/8 Заготовка сверлильного станка Stock Фотография от cyclotimia 65 / 1,172 Часть машины Stock Images by Piccia 18/179 фрезерная головка фрезерного станка с ЧПУ в металлургической промышленности Стоковые Фото gina_sanders 2/176…

Вертикальный фрезерный станок на продажу На складе eBay

НОВИНКА — ОТРЕМОНТИРОВАННЫЙ ФРЕЗЕРНЫЙ СТАНОК ВЕРТИКАЛЬНОГО ТИПА PM-30MV: ПЕРЕМЕННАЯ СКОРОСТЬ. 510,00 долларов США. 2 предложения. Бесплатная доставка. Окончание 23 ноября в 18:25 по тихоокеанскому стандартному времени 9д 19ч. Б / у Вертикальный фрезерный станок Bridgeport 2 ГОЛОВКИ АВТОМАТИЧЕСКОЙ БОКОВОЙ ПОДАЧИ. 2500 долларов США. 36 смотрят. 2000 HAAS MINI MILL 16 «x 12» Фрезерный станок с ЧПУ VMC, готов к работе с 4-мя осями.

фрезерный станок для рыбы, фрезерный станок для рыбы Поставщики и …

Вам доступен широкий спектр вариантов фрезерного станка для рыбы. На Alibaba 1164 поставщика продают фрезерный станок для рыбы, в основном расположенный в Азии.Ведущими странами-поставщиками являются Китай, Таиланд, из которых доля поставок фрезерного станка составляет 99% и 1% соответственно.

рыбный завод, рыбоперерабатывающий завод Поставщики и производители в …

Поставщики на Alibaba выставили на продажу 2925 рыбных заводов, из которых на машины для обработки кормов приходится 49%, на машины для обработки кормов для домашних животных — 3%, а на рыбу питание составляет 1%. Вам доступен широкий спектр вариантов рыбных заводов. На Alibaba, в основном в Азии, есть 2121 поставщик, который продает рыбные заводы.

Стоковые фотографии и изображения для фрезерного станка — 123RF

Скачать стоковые фотографии фрезерного станка. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений.

Фрезерные фотографии и изображения — 123RF

Скачать Фрезерные стоковые фотографии. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений. Фотографии. Векторы. КАДРЫ. АУДИО. Инструменты. ЦЕНЫ. Поддержка. ru … # 110232960 — Дизайн иконок для фрезерных станков с ЧПУ, идеальный пиксель 80×80, возможность редактирования.. Вектор. Похожие изображения

5 лучших фрезерных станков — ноябрь 2020 — BestReviews

Фрезерное станкостроение. Фрезерные станки могут весить от 15 до 5000+ фунтов. Микромельница имеет производительность, которая составляет часть производительности вертикальной мельницы, но, независимо от физического размера, точность основана на прочном фундаменте.

Фрезерный станок: детали, типы, операции, фреза …

Sep 03, 2020 Фрезерование — это процесс обработки, при котором удаление металла происходит за счет режущего действия вращающейся фрезы.. В фрезерном станке фреза вращается из-за того, что эта заготовка подается против нее. Это может удерживать более одного инструмента одновременно. Фреза вращается с высокой скоростью и из-за множества режущих кромок снимает металл с очень высокой скоростью.

Введение в фрезерные инструменты и их применение

Фрезерование выполняется с помощью цилиндрического фрезерного инструмента, установленного в держателе фрезерного инструмента, который затем устанавливается в шпиндель инструмента на станке. Концевые фрезы Концевые фрезы — самые распространенные фрезы.Концевые фрезы выпускаются различной длины, диаметра и типа. Концевая фреза квадратного сечения используется для большинства общих операций фрезерования.

Фрезерные станки — Grizzly

Фрезерные станки Комбинированные токарные станки Токарные станки Токарные станки по металлу Отверстие шпинделя 0,787 дюйма 1,107 дюйма В наличии Вертикальная фреза 9 x 49 дюймов с механической подачей и УЦИ (G0796) 17 6 ​​595 долларов. 00 $ 5 995. 00 В наличии Вертикальная мельница 8 x 30 дюймов 1-1 / 2 л.с. с механической подачей (G0731) 6 4395 долларов. 00 3995 долларов США. 00 В наличии 9 «x 48» 3 л.с. …

Основные сведения о различных типах фрез…

10 окт, 2017 Фрезерный станок — это универсальный станок, на котором мы можем выполнять большинство операций обработки. Он используется для обработки различных форм и размеров. Для выполнения этих операций используются фрезы. Существуют различные типы фрез, которые отвечают за правильную обработку на фрезерном станке. Ниже приводится небольшое описание всех из них.

Что такое фрезерный станок? (с изображениями)

05 ноября, 2020 Обычно оператор фрезерного станка управляет машиной, подавая материал через устройство, называемое фрезой.Когда материал проходит мимо резака, зубья резца прорезают материал, чтобы сформировать желаемую форму. Используя такие приспособления, как прецизионные шлифованные направляющие и ходовые винты, перемещение материала, а также фрезы может быть меньше 0,001 дюйма (примерно 0,025 . ..

Фрезерно-сверлильный станок Jet 1 HP с конусом R8 и …

Фрезерные сверла — более легкая альтернатива фрезерному станку, они сочетают в себе сверлильный станок с ременным приводом и возможности двухкоординатного стола фрезерного станка для гибкости и эффективности.Фиксирующая цанга предотвращает падение режущего инструмента со шпинделя при

Для чего используется фрезерный станок? Career Trend

Детали фрезерных станков. Фрезерные станки состоят из двух основных частей. Головка удерживает цанги, которые удерживают инструменты, используемые для фрезерования материалов. Головка перемещается вверх и вниз по оси «Z», а инструменты вращаются с помощью двигателя. Двигатель — это либо двигатель с регулируемой скоростью, либо система шкивов, которые используются для изменения скорости инструмента. Векторные изображения Фрезерование

Фрезерование…

Скачайте векторные изображения для фрезерования в лучшем агентстве векторной графики с миллионами высококачественных стоковых векторных изображений, иллюстраций и клипартов без лицензионных отчислений по разумным ценам.

100+ Бесплатные изображения Cnc Manufacturing — Pixabay

Изображения Фото Векторная графика Иллюстрации Видео. … Фрезерный станок. 4 2 2. Мастерская Металл Сталь. 3 4 0. Гравировка на металле. 4 7 0. Сверло-фрезерование. 3 8 1. Сверло-фрезерование. 6 10 1. Детали моторной секции. 8 12 3. Приводная техника.0 0 0. Обработанные детали Металл. 0 0 0. Обработанные детали Металл. 4 3 0. Drill Milling

Станок для измельчения рыбы, станок для измельчения рыбы Поставщики и …

Вам доступен широкий выбор вариантов станков для измельчения рыбы. На Alibaba 1164 поставщика продают станки для измельчения рыбы, в основном расположенные в Азия. Ведущими странами-поставщиками являются Китай, Таиланд, из которых доля поставок фрезерного станка составляет 99% и 1% соответственно.

рыбная фабрика, рыбная фабрика Поставщики и производители в…

2 925 продуктов рыбных заводов предлагаются для продажи поставщиками на Alibaba, из которых машины для обработки кормов составляют 49%, машины для обработки кормов для домашних животных составляют 3%, а рыбная мука составляет 1%. Вам доступен широкий спектр вариантов рыбных заводов. На Alibaba, в основном в Азии, есть 2121 поставщик, который продает рыбные заводы.

Стоковые фотографии и изображения для фрезерного станка — 123RF

Скачать стоковые фотографии фрезерного станка. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений.

Фрезерные фотографии и изображения — 123RF

Скачать Фрезерные стоковые фотографии. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений. Фотографии. Векторы. КАДРЫ. АУДИО. Инструменты. ЦЕНЫ. Поддержка. ru … # 110232960 — Дизайн иконок для фрезерных станков с ЧПУ, идеальный пиксель 80×80, редактируемый .. Вектор. Похожие изображения

Фрезерные изображения с ЧПУ, Роялти Фрезерные изображения с ЧПУ …

Загрузите стоковые фотографии с ЧПУ в лучшем агентстве стоковой фотографии с миллионами высококачественных фотографий, изображений и картинок без лицензионных отчислений по разумным ценам.

Фрезерно-сверлильный станок Jet 1 HP с конусом R8 и …

Фрезерные сверла — более легкая альтернатива фрезерному станку. Они сочетают в себе сверлильный станок с ременным приводом и возможности двухкоординатного стола фрезерного станка для гибкости и эффективности. Фиксирующая цанга предотвращает падение режущего инструмента со шпинделя при

100+ Бесплатные изображения с ЧПУ — Pixabay

Изображения Фото Векторная графика Иллюстрации Видео. … Фрезерный станок.4 2 2. Мастерская Металл Сталь. 3 4 0. Гравировка на металле. 4 7 0. Сверло-фрезерование. 3 8 1. Сверло-фрезерование. 6 10 1. Детали моторной секции. 8 12 3. Приводная техника. 0 0 0. Обработанные детали Металл. 0 0 0. Обработанные детали Металл. 4 3 0. Сверлильно-фрезерные

Фрезерные станки — Grizzly

Фрезерные станки Комбинированные токарные станки Токарные станки по металлу Отверстие шпинделя 0,787 дюйма 1,107 дюйма В наличии Вертикальная фреза 9 дюймов x 49 дюймов с механической подачей и УЦИ (G0796) 17 $ 6,595. 00 $ 5 995. 00 В наличии Вертикальная мельница 8 x 30 дюймов 1-1 / 2 л.с. с механической подачей (G0731) 6 4395 долларов.00 3995 долларов США. 00 На складе 9 «x 48» 3 л.с. УПРАВЛЕНИЕ 3 ОСИ С ДВИГАТЕЛЯМИ (115 В переменного тока) С КОМПЬЮТЕРОМ ПЕРЕМЕННЫМ ШПИНДЕЛЕМ (2 л.с.) УПРАВЛЕНИЕ (220 В переменного тока, ОДНА ФАЗА), РУЧКИ, ШАРОВЫЕ ВИНТЫ X / Y / Z С ПРЕДВАРИТЕЛЬНЫМИ ГАЙКАМИ, ПЕРЕКЛЮЧАТЕЛИ НАЗАД, РУЧНОЙ РЫЧАГ

ONE SHOT6 Фрезерный станок Burke Millrite Powermatic

13 апреля 2003 г. Эти станки изначально были зелеными (я думаю), и похоже, что этот был залит серым.Краска — это еще не все, но от такой дрянной раскраски трудно прийти в восторг. Если он действительно близок вам, проверьте его лично. Может быть, это прочная машина, но невозможно узнать, не увидев ее. Удачи.

БИЗНЕС-ПЛАН ПО ПРОИЗВОДСТВУ КУКУРУЗЫ — ОБРАЗЕЦ iMvubu Holdings,

Предполагается, что завод будет полностью готов к уборке урожая 2011 года. Объем продаж будет примерно 50% / 50% между оптовой и розничной продажей. B. Промышленность i. Описание сектора История мукомольного сектора Замбии — С тех пор как в начале 1990-х годов мы отказались от контроля над ценами на кукурузную муку, мукомольная промышленность стала намного более конкурентоспособной…

Настольные вертикальные фрезерные станки с ЧПУ Токарные станки для …

21. Используйте дополнительную стойку ATC до 8 инструментов для фрезерования, сверления и жесткого нарезания резьбы Стойка и инструменты для автоматической смены инструмента CNC Masters (Патент США 9 827 640 B2) может быть добавлен к любому фрезерному станку с ЧПУ Masters, построенному с опцией кодировщика жесткого нарезания резьбы. Учебное пособие проведет вас через процедуру настройки с использованием инструментов ATC.

100+ Бесплатные изображения Cnc Machine Cnc — Pixabay

126 Бесплатные изображения Cnc Machine.126 148 33. Сверло-фрезерный станок

Типы и применение фрезерных станков — Рикардо Барбоса

29 октября 2020 г. Фрезерный станок. Фрезерные станки используются в основном для формовки и резки твердых материалов, таких как металл, дерево, пластмасса или даже латунь. Эти станки отличаются от токарного станка тем, что головка инструмента вращается с высокой скоростью, тогда как на токарном станке вращается сама деталь, на которой выполняется обработка. Эта техника сильно различается по стоимости …

изображение горизонтально-фрезерного станка

80 Лучшие изображения горизонтальных фрезерных станков в 2020 году

15 мая 2020 г. Изучите доску Hamza Islem «Горизонтальный фрезерный станок» на Pinterest.Смотрите больше идей о Горизонтальный фрезерный станок, Diy cnc, Фрезерный станок.

583 Фотографии горизонтального фрезерного станка Бесплатные и лицензионные платежи

Координатно-измерительный станок, датчик КИМ, прикрепленный к горизонтальному фрезерному станку с ЧПУ. Контроль качества в процессе производства пресс-форм и штампов. Координатно-измерительная машина, датчик КИМ, прикрепляемый к горизонтальному фрезерному станку, измеряют размеры образцов деталей.

7 лучших изображений горизонтального фрезерного станка горизонтальный

17 января 2019 г. Ознакомьтесь с доской Бенджамина Муньоса «Горизонтальный фрезерный станок» на Pinterest.Смотрите еще идеи о горизонтально-фрезерном станке, фрезерном станке, фрезеровании.

Горизонтальный фрезерный станокMfg

Jul 08, 2019 · Горизонтально-фрезерный станок — это разновидность станка с 12 скоростями. Он может использоваться для обработки различных плоскостей, скосов, канавок и т. Д. С помощью различных цилиндрических фрез, фрез для вафель, угловых фрез, формовочных фрез и концевых фрез.

100+ Free Milling Machine & Cnc Images Pixabay

Любая ориентация Горизонтально Вертикально.Похожие изображения: фрезерные станки с чпу 129 Бесплатные изображения фрезерный станок. 99 115 23. Сверло-фрезерование. 39 56 10. Сверло-фрезерование. 27 45 3. Сверло-фрезерование. 52 27 36. Фрезы Инструмент. 31 47 2. Сверло-фрезерование. 48 46 7. Сверло-фрезерование. 49 58 20. Компания Завод. 30 47 8. Сверло-фрезерование. 35

Горизонтальная мельница на продажу В наличии на eBay

Получите лучшие предложения на горизонтальную мельницу, делая покупки в самом большом ассортименте онлайн на eBay. Бесплатная доставка для многих товаров. Найдите ваши любимые бренды Горизонтальный фрезерный станок Van Norman W / Heavy Duty Base & Drive, редкая находка! 1450 долларов.00. или Лучшее предложение. 39 смотрят. ГОРИЗОНТАЛЬНАЯ МЕЛЬНИЦА SCHAFFNER # F17.2. 975 долларов США.

Фрезерный станок Стоковые фотографии и изображения. 22 807 Фрезерование

Stock Image от gina_sanders 6/531 промышленный фрезерный станок с мельницей Stock Photo от kadmy 11/146 Токарный станок, фрезерный станок с ЧПУ Изображения от sspopov 4/123 Фрезерный станок с ЧПУ Stock Фотография от phuchit 1/3 рабочего с ЧПУ центр станка Фотографии kadmy 112 / 2,723 фрезерные фотографии konephoto 3/30 фрезерные

Что такое горизонтальный фрезерный станок? (с изображением)

6 ноября, 2020 · Горизонтальный фрезерный станок — это один из двух основных типов фрезерного оборудования. Эти станки специализируются на процессе, называемом фрезерованием оправки, который включает в себя быстрое удаление материала с исходного объекта. Эти станки были оригинальным стилем фрезерования, а вертикальное фрезерование стало популярным только много лет спустя.

Разница между горизонтальным и вертикальным фрезерным станком

21 мая 2018 г. · Горизонтальные фрезерные станки помогают увеличить срок службы инструмента. 5: Для этой машины требуется меньшая площадь. Горизонтально-фрезерный станок требует немного большей площади.6: На вертикальном фрезерном станке отсутствует надлежащее удаление стружки. В горизонтальном фрезерном станке стружка удаляется и выбрасывается правильно и легко. 7

Brown & Sharpe Mfg. Co. Фотографии и изображения по теме

1894 Image-Brown & Sharpe Mfg. Co., № 13 Плоский фрезерный станок Трактат о конструкции с использованием фрезерных станков 1894 pg 56: 03 / 24/2011: 1894 Image-Brown & Sharpe Mfg. Co., № 2 Плоский фрезерный станок Трактат о конструкции с использованием фрезерных станков 1894 стр. 44: 24.03.2011

80 Лучшие изображения горизонтальных фрезерных станков в 2020

15 мая 2020 г. Изучите доску Hamza Islem «Горизонтальный фрезерный станок» на Pinterest.Смотрите больше идей о Горизонтальный фрезерный станок, Diy cnc, Фрезерный станок.

100+ Free Milling Machine & Cnc Images Pixabay

Любая ориентация Горизонтально Вертикально. Похожие изображения: фрезерные станки с чпу 129 Бесплатные изображения фрезерный станок. 99 115 23. Сверло-фрезерование. 39 56 10. Сверло-фрезерование. 27 45 3. Сверло-фрезерование. 52 27 36. Фрезы Инструмент. 31 47 2. Сверло-фрезерование. 48 46 7. Сверло-фрезерование. 49 58 20. Компания Завод. 30 47 8. Сверло-фрезерование.35

Фотографии фрезерного станка и изображения премиум-класса в высоком разрешении

Найдите идеальные стоковые фотографии для фрезерного станка и изображения для редакционных новостей от Getty Images. Выберите фрезерный станок высшего качества премиум-класса.

Изображения, стоковые фотографии и векторные изображения для фрезерных станков Shutterstock

Найдите стоковые изображения для фрезерных станков в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock. Каждый день добавляются тысячи новых качественных картинок.

Фрезерный станок Стоковые фотографии и изображения. 22 807 Фрезерование

Stock Image от gina_sanders 6/531 промышленный фрезерный станок с мельницей Stock Photo от kadmy 11/146 Токарный станок, фрезерный станок с ЧПУ Изображения от sspopov 4/123 Фрезерный станок с ЧПУ Stock Фотография от phuchit 1/3 рабочего с ЧПУ станочный центр Фотографии kadmy 112/2,723 фрезерные фотографии konephoto 3/30 фрезерные

Универсальные горизонтальные фрезы для продажи станки

фрезерные станки Универсальные горизонтальные фрезы для продажи У нас есть 9 списков универсальных горизонтальных фрез, перечисленных ниже. Найдите элементы, используя следующие параметры поиска. Вы также можете щелкнуть заголовок столбца, чтобы отсортировать списки. Для получения дополнительной информации о товаре свяжитесь напрямую с продавцом.

80 Лучшие изображения горизонтальных фрезерных станков в 2020 году

Высококачественный горизонтально-расточной станок с ЧПУ Heavy Duty 2,5 ~ 125 Скорость вращения головки из Китая, ведущий китайский расточно-фрезерный станок, со строгим контролем качества на заводах по производству расточных и фрезерных станков, производство высококачественных расточных и фрезерных станков

100+ Free Milling Machine & Cnc Images Pixabay

Любая ориентация Горизонтально Вертикально.Похожие изображения: фрезерные станки с чпу 129 Бесплатные изображения фрезерный станок. 99 115 23. Сверло-фрезерование. 39 56 10. Сверло-фрезерование. 27 45 3. Сверло-фрезерование. 52 27 36. Фрезы Инструмент. 31 47 2. Сверло-фрезерование. 48 46 7. Сверло-фрезерование. 49 58 20. Компания Завод. 30 47 8. Drill Milling

Milling Machine Images, Stock Photos & Vectors Shutterstock

Найдите стоковые изображения фрезерных станков в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock.Каждый день добавляются тысячи новых качественных картинок.

Универсальные горизонтальные мельницы для продажи станки

Фрезерные станки Универсальные горизонтальные мельницы для продажи списки У нас есть 9 списков универсальных горизонтальных мельниц, перечисленных ниже. Найдите элементы, используя следующие параметры поиска. Вы также можете нажать на

Burke Horizontal Milling Machines

Bench Milling Machine (1905) Modern Machinery. Vol. 17, № 5 (май 1905 г.): 231 и 242.Эта реклама (стр. 231) и пресс-релиз (стр. 242), казалось бы, знаменуют введение чего-то очень похожего на горизонтальный фрезерный станок Burke № 1

разница между горизонтальным и вертикальным фрезерным станком

Ручное горизонтальное фрезерование Машина дешевая и простая в эксплуатации, но она не подходит для пакетной обработки деталей. Горизонтально-фрезерный станок с ЧПУ имеет лучшую точность и стабильность для партии

10 лучших мини-фрезерных станков Обзоры в ноябре 2020 г.

13 ноября 2020 г. · Горизонтальный фрезерный станок.В этом типе фрезы шпиндель расположен горизонтально по отношению к рабочему столу. Этот тип подходит для вертикальных надрезов на материале. Плунжерный фрезерный станок

Горизонтальное и вертикальное фрезерование: в чем разница

22 августа 2019 г. · Горизонтальные фрезерные станки могут выполнять более тяжелые и глубокие резания, чем вертикальные фрезерные станки. В результате компании-производители часто используют их для прорезания канавок или пазов в заготовках. Надеюсь, это поможет вам лучше понять различия между вертикальными фрезерными станками и горизонтальными фрезерными станками.

Burke Machine Tool Co. Указатель фотографий VintageMachinery

Указатель фотографий старинного оборудования — это место, где участники этого сайта могут отправлять фотографии старого деревообрабатывающего оборудования. Указатель является ценным ресурсом, поскольку посетители этого сайта могут увидеть образцы оборудования, изготовленного разными производителями. Мельница, горизонтальная: Берк «ручная» Мельница: F, A: 18.09.2010: Мельница, горизонтальная: Берк Милл

Brown & Sharpe Mfg. Co. Похожие фотографии и изображения

1894 Image-Brown & Sharpe Mfg .Co., # 13 Плоский фрезерный станок. Трактат о строительстве с использованием фрезерных станков. 1894 стр. 56: 24.03.2011: 1894 Image-Brown & Sharpe Mfg. Co., # 2. Плоский фрезерный станок. Использование фрезерных станков

Что такое горизонтальный фрезерный станок? (с изображением)

6 ноября, 2020 · Горизонтальный фрезерный станок — это один из двух основных типов фрезерного оборудования. Эти станки специализируются на процессе, называемом фрезерованием оправки, который включает быстрое удаление материала с исходного объекта.Эти станки были оригинальными фрезерными станками с вертикальным фрезерованием

Нарезание шпоночного паза на горизонтальном фрезерном станке YouTube

Это видео показывает, как я установил свою горизонтальную фрезу Kearney & Trecker модели 2H для прорезания шпоночной канавки в вал.
