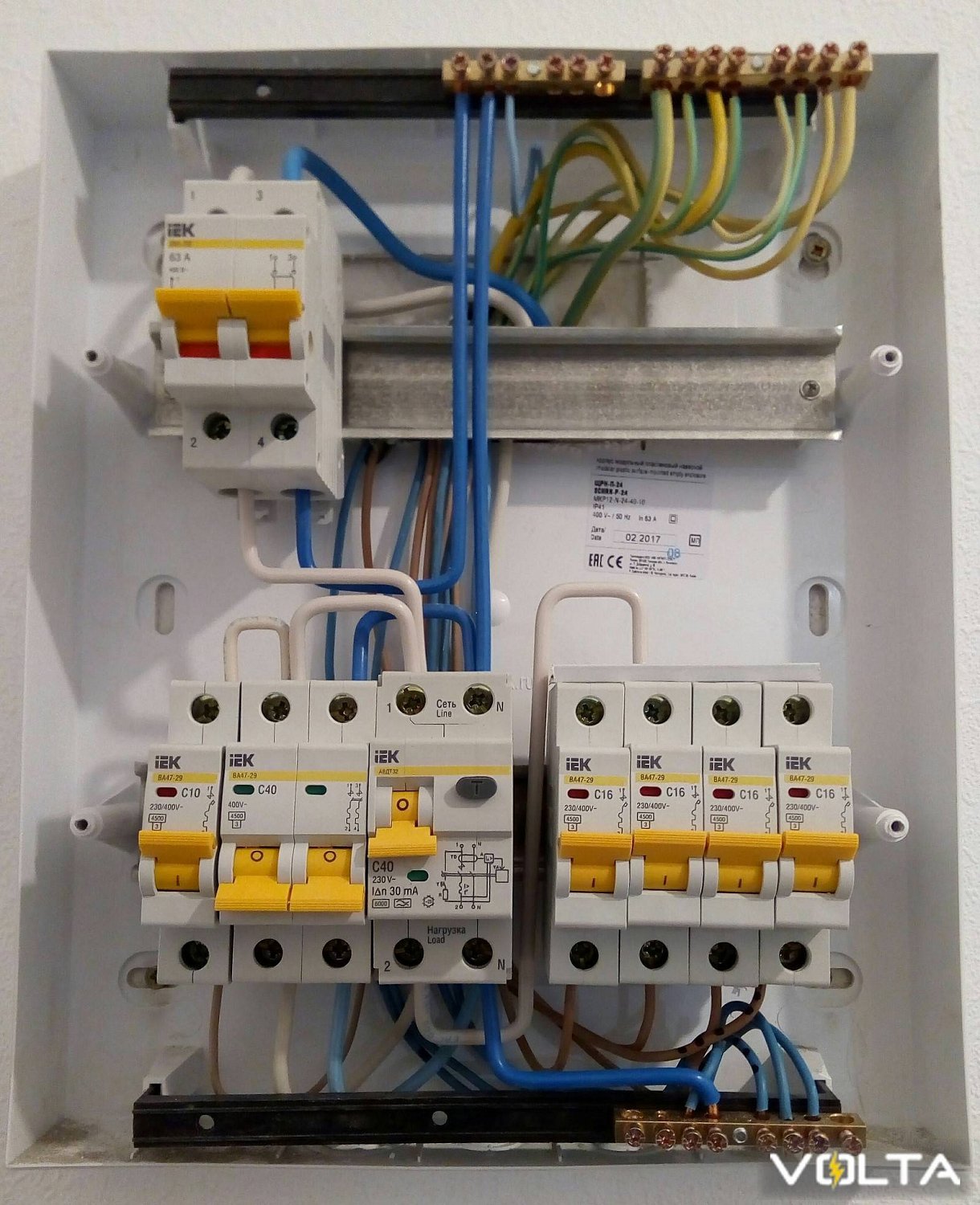

Почему выбивает автомат в щитке

Срабатывание автоматического выключателя электропроводки – не такое уж редкое явление. В этой ситуации нельзя просто возвращать рычаг включения автомат в рабочее положение. Предварительно необходимо ответить на вопрос: почему выбивает автомат, так как без неисправности тут не обошлось.

Срабатывание автоматического выключателя происходит по различным причинам. Чаще всего он «срабатывает» в результате короткого замыкания или перегруза электропроводки. Однако, даже при надежности современной техники нельзя исключить отказ самого устройства.

Процедура поиска неисправности не отличается сложностью, а ее выполнение доступно даже начинающему электрику. Далее мы расскажем об основных приемах обнаружения причины срабатывания и способах устранения неисправностей.

Основное назначение автоматического выключателя?

Начнем с самого простого: для чего используют автоматические выключатели, и какие функции они выполняют.

Автоматический выключатель предназначен для защиты от перегрузки и короткого замыкания той части электропроводки, которая подключена к его клеммам. Автомат защищает только электропроводку. Ни какую бутовую технику, которая подключена к розеткам, он не защищает. Нельзя требовать от него защиты различных нагрузок типа музыкальных центров, компьютеров и аналогичных им: он принципиально не предназначен для этого.

С назначением разобрались, теперь разберем, почему выбивает автомат? При возникновении в сети короткого замыкания возрастает электрический ток, на мгновенное увеличение которого реагирует электромагнитный расцепитель автоматического выключателя. Электромагнитный расцепитель приводит в срабатывание спусковой механизм автомата и цепь разрывается. Время срабатывания в этом случае не превышает несколько сотых секунды.

Если вы решили одновременно включить большое количество электроприборов, например стиральную машинку, электрочайник, пылесос, микроволновку и т.

п. в сети также возрастет электрический ток, но его значение будет на порядок меньше тока короткого замыкания — это называется перегрузом электропроводки.

При перегрузке ток в цепи превышает номинальный ток автомата и в этом случае реагирует тепловая защита – биметаллическая пластина. При перегрузке она начинает нагреваться и изгибаться, цепляя при этом спусковой механизм автомата и цепь разрывается.

Время отключения в этом случае зависит от величины перегрузки и может составлять от нескольких секунд до нескольких минут.

Понять, что автомат действительно отключился можно только при его осмотре. Для этого необходимо в щите обратить внимание на положение рычага управления (язычка). При отключении управляющий язычок переходит в нижнее положение, а в индикаторном окошке появляется цифра «0».

Почему выбивает автомат в щитке?

Восстановление нормальной работы электропроводки всегда начинают с поиска причины срабатывания автомата. Наиболее часто встречающиеся согласно моему богатому опыту причины я перечислю далее. Сначала рассмотрим самые вероятные из них, а потом поговорим о редко встречающихся случаях.

#1. Перегрузка в электропроводке

Под перегрузкой понимают подключение к сети слишком большого количества мощных потребителей. Перегрузка становится основной причиной «неожиданного» обесточивания определенных потребителей. Такую картину часто можно наблюдать с наступлением холодов, когда централизованное отопление еще не работает, но людям в квартирах нужно как то греться и тогда комфортную температуру начинают поддерживать электронагревателями.

Любой нагреватель сам по себе это большая нагрузка (в среднем мощность обычного камина порядка 2 кВт), а добавить сюда стиральную машину или микроволновку – вот и получаем отключения автомата из-за перегруза.

При перегрузке автомат выбивает не сразу: между моментами ее наступления и срабатыванием автомата проходит какое-то время. В этот период происходит разогрев цепей тепловой защиты и чем больше будет перегрузка по отношению к номинальному току автомата, тем быстрее он отключится.

Конкретное значение срабатывания «по перегрузке» можно определить по время-токовым характеристикам. Например, биметаллическая пластина теплового расцепителя 16-амперного автомата с характеристикой типа «С» при токе в 20 А сработает примерно через 3 минуты.

В результате этого можно наблюдать такую картину, когда люди включив в розетки все что у них есть, идут заниматься своими делами и не понимают, почему вдруг нистого ниссего выбило автомат, и вся квартира потухла.

Восстановить нормальное функционирование проводки можно двумя способами. Любо включать мощную бытовую технику по очереди. Например, не включать электрочайник, когда работает стиральная машина или перед тем как включить утюг на время отключить камин.

Суть второго способа, заключается в перераспределении нагрузки, т.е. наиболее мощные потребители подключают к розеткам, защищаемые разными автоматами. Но этот способ возможен, если у вас электропроводка действительно разделена на группы и каждая группа защищается своим автоматическим выключателем.

#2. Короткое замыкание

Короткое замыкание – основной ответ на вопрос о том, почему выбивает автомат при включении. Как правило, короткое замыкание всегда сопровождается какими то действиями. Типичные причины короткого замыкания во время сверления стены сверлом «перебивается» кабель электропроводки. Либо при ремонте не обесточенной розетки случайно закоротить инструментом фазу и ноль. То же самое можно наблюдать при попытке подправить контакты в патроне люстры.

Общее для этих событий — автомат срабатывает мгновенно. В такой ситуации включать его сразу нельзя. Предварительно следует убедиться в отсутствии короткого замыкания жил поврежденного провода, контактов розетки и патрона люстры. Затем включаем автомат и убеждаемся в нормальном функционировании сети.

Короткое замыкание также может стать последствием неисправностей самих электроприборов. Оно часто встречается, например, при выходе из строя водонагревателей и иных бытовых устройств, у которых происходит пробой изоляции на заземленный корпус.

#3. Неисправность автоматического выключателя

Нередки случаю когда причиной отключения является неисправность внутреннего механизма автоматического выключателя. Сам автомат может стать причиной отключения из-за внутренней неисправности и плохого контакта. Признак внутренней неисправности — автомат выбивает без нагрузки или при небольшой нагрузке.

В этой ситуации лучше всего поменять его на аналогичный, рассчитанный на такой же номинальный ток. Увеличивать номинал автомата при замене нельзя, т.к. может расплавиться изоляция кабелей электропроводки.

#4. Плохой контакт на клеммах

Иногда помогает подтяжка отверткой контактов автомата. Бывают случаи, когда причиной срабатывания является плохой контакт провода в клеммах. Особенно это часто встречается, если к автомату подключена алюминиевая проводка. Алюминий сам по себе очень текучий металл, мягкий и со временем контакты ослабевают. Особенно при больших нагрузках.

При ослабленном контакте автомат начинает греться, вся контактная пластина соответственно тоже, дальше на тепло реагирует биметаллическая пластина расцепителя и срабатывает тепловая защита.

Рекомендуется время от времени (хотя бы раз в год) проводить ревизию в электрощите и подтягивать клеммы на автоматических выключателях. Конечно, если после подтягивания клемм автомат и дальше продолжает выбивать его следует заменить.

#5. Высокая окружающая температура

Еще одна ситуация, почему выбивает автомат — его нагрев до высокой температуры. Это характерно для дачных щитков расположенных на улице с солнечной стороны. Аналогично – щиток смонтирован в котельной рядом с работающим котлом. В этом случае заметно снижается ток достаточный для срабатывания теплового расцепителя.

#6. Другие причины

Можно привести еще ряд причин срабатывания автоматического выключателя. Например, залив квартиры. Поэтому после потопа обязательно следует проверить состояние проводки и убедиться в ее исправности.

Что нельзя делать, если автомат отключается?

К сожалению люди, не понимают, что автоматический выключатель в первую очередь используется для защиты, а не просто для включения/отключения проводки во время ремонта. При частом срабатывании автомата неопытные электрики не хотят разбираться с причинами такого поведения и просто предлагают заменить его на более мощный.

Запрещается заменять автомат на более мощный.

Например, если в щите установлен 16-ти амперный автомат менять его на 25-ти амперный запрещено. Ничем хорошим это не кончится, так как из-за больших токов может элементарно сгореть сама защищаемая электропроводка.

Мы ответили на вопросы о том, почему выбивает автомат. Как видим, причины этого одинаковы для городской квартиры, дачи и загородного дома. Более того, правила наших дальнейших действий идентичны вне зависимости от места нахождения автомата: вводной и распределительный щитки или щиток на столбе.

При понимании принципов работы автомата неисправность вполне можно устранить самому. Если же необходимой уверенности нет, то лучше всего вызвать мастера, который быстро выявит место неисправности и качественно выполнит ремонт.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Почему выбивает автомат?

Одна из самых частых проблем — в щитке начинает без причины казалось бы выбивать автомат. Но без причины ли — ведь автомат начинает срабатывать не просто так, при условии конечно, что автомат исправен. Его срабатывание — это сигнал для нас, значит что — то не так, значит вышла наша электросеть за пределы нормальной работы и автоматический выключатель выполнил свою миссию.

Так откуда же начать поиск неисправности в нашей электросети? Как выяснить, что послужило причиной внезапного срабатывания автоматического выключателя.

Для начала вкратце вспомним из статьи про автоматические выключатели что они из себя представляют и как работают и в каких случаях срабатывают, а случаев всего два

• При коротком замыкании
• При превышении номинальной нагрузки на сеть.

При возникновении таких ситуаций многие люди долго не думают. А чего тут долго думать. Раз автомат вышибает — идем и покупаем новый и номиналом желательно побольше, чем больше тем лучше! Так вот дорогие мои, хоть автоматический выключатель и является выключателем, но делать он это должен в автоматическом режиме при возникновении не штатной ситуации. Это его первостепенная функция! И уже как дополнение — им можно пользоваться как непосредственно выключателем, например когда производите какие — то работы по ремонту, чтобы убрать напряжение из сети на время работ.

При частых срабатываниях автоматического выключателя Категорически запрещается его замена на автоматический выключатель с большим номиналом! Как минимум таким решением вы окончательно повредите аварийный участок электропроводки, а как максимум — это прямой путь к возгоранию электропроводки и, как следствие — к пожару в вашей квартире!

Если же у вас в квартирном щите до сих пор пробки, то следует покончить с этим раз и навсегда, установив качественные автоматические выключатели. Все должно быть свое место — автоматическим выключателям в щитке, а пробкам место давно в музее, со всеми лаврами и почестями, но в музее. Произведите замену как можно быстрее, не дожидаясь последствий.

Что такое пробка

Что такое автоматический выключатель



Казалось бы все очень просто. Как же определить и с какого конца искать неисправность

Во — первых собираемся и восстанавливаем в памяти события. Когда выбило автомат? Что вы делали в этот момент? Выбило его при включении какого то конкретного прибора или муж вешал полочку?

• Неисправен электроприбор. Если автоматический выключатель сработал в тот момент, когда вы включили какой — то электрический прибор, следует выключить этот прибор, выключить автоматический выключатель в рабочее состояние и снова включить тот же прибор. Если автомат снова вышибло — причин может быть несколько. Об этом ниже.
• Повреждение электропроводки. Что вы делали когда выбило автомат? Может быть вешали очередную полочку или вбивали куда — то гвоздь? Это очень частая причина. Вы могли не полностью перебить кабель в стене, а лишь задеть его. С этим пунктом все достаточно просто, если вы таким образом повреждаете проводку, то понятно это фактически в момент повреждения — дрели или перфоратор, которым вы делали отверстие просто — напросто отключится. В этом случае придется заменить поврежденный участок.
• Перегрузки в электрической сети. Если автомат выбивает бессистемно, то одной из причин может быть перегрузка в электрической сети. Допустим у вас стоит автоматический выключатель номиналом в 16 ампер, а в сети после него у вас включено приборов на 20 Ампер. В течение некоторого времени кабель от нагрузки нагревается и автоматический выключатель срабатывает, сохраняя вашу электропроводку от разрушения. В этом случае ставить автомат большим номиналом ни в коем случае нельзя. Да, срабатывать он конечно же перестанет, особенно если поставить автомат на 63 А. Он скорее всего вообще никогда не сработает. Но и у вас все шансы в один прекрасный день вернутся домой по звонку от соседей, что горит квартира ваша с новым супер автоматом. Никогда не стоит слушать даже электриков, которые настаивают на том, что нужно увеличить номинал автомата, особенно если проводка в вашей квартире из старого алюминиевого кабеля. Это может привести к еще большей аварии. Если автомат выключает сеть по перегрузке — радуйтесь, он работает и выполняет свои функции. Но как убедиться в том, что именно по перегрузке выбивает автомат? Все просто, можно посчитать нагрузку, которая есть в сети. Узнаем какие розетки и освещение работают от данного автомата, смотрим сколько потребляет каждый электроприбор в этих розетках. Особенно хорошо будет если вы это сделаете, посчитав в момент отключения нагрузку всех включенных электроприборов. Мы получит сколько — то Ватт. Дальше берем в руки калькулятор и по формуле I = P/U считаем. I — искомая нагрузка в Амперах, P — мощность в киловаттах, U — напряжение в нашей сети. Например у вас получилось 5000 Ватт, делим эту цифру на 220 вольт нашей сети и получаем 23 ампера. Дальше просто сравниваем получившуюся нагрузку с номиналом автомата. Если полученная цифра сильно превышает номинал автомата — следует осторожнее использовать данные розетки и снизить количество электроприборов, которые можно одновременно включать в сеть. Так же, если электропроводка слабая, можно воспользоваться дополнительным устройством, которое принудительно уберет не приоритетного потребителя, об этом приборе читайте в статье реле тока приоритетное. Так же без скучных формул и расчетов вы наглядно, в режиме реально времени сможете видеть напряжение и нагрузку в сети установив вольтметр — амперметр в щит.
• Плохой контакт. Некачественное соединение и как следствие плохой контакт. Это может быть где угодно. Начиная от самого автоматического выключателя, в котором при подключении не достаточно хорошо затянули контакты. В распределительных коробках, особенно если проводка очень старая, но и в новой проводке такое не редкость, особенно если монтаж выполнен не достаточно качественно, качество расключения распределительных коробок очень сильно влияет на работу электрической сети. Розетка, которой вы пользуетесь, тоже может организовать вам сюрприз, со временем контакты в ней ослабли и начали греться и коротить, часто можно увидеть искрение и услышать треск при включении вилку в розетку. Такую розетку конечно же следует заменить. Поиск плохого контакта следует начинать искать от самого автоматического выключателя, потом уже розетки и выключатели. И убедившись в качестве их соединений смотреть распределительную коробку. Первое, что может указать на плохой контакт — цифра при расчетах нагрузки меньше номинала самого автомата. Без определенных навыков проводить такие работы не рекомендуется, Лучше вызвать грамотного электрика, который в комплексе проведет диагностику и определит причину неисправности.
• Часто выбивает автоматический выключатель в тот момент, когда перегорают лампочки накаливания. Это происходит по многим причинам, связанным и с самими лампочками и с качеством электропроводки в квартире. Читайте об этом подробнее в статье о причине частого перегорания ламп накаливания, в ней мы подробно рассматриваем этот вопрос.
• Неисправность автоматического выключателя или пробок. Если у вас до сих пор стоят пробки — замените их. О неисправности же самого автоматического выключателя можно судить после того, как все вышеперечисленное оказалось в норме.

Мы рассмотрели с вами основные причины, по которым может срабатывать автоматический выключатель. В большинстве случаев это всего — навсего его штатная работа и то, что он ее выполняет — очень хорошо, так и должно быть, с условием, что сам автоматический выключатель исправен. Если же вы своими силами не смогли решить проблему или считаете что этим должны заниматься специалисты — пригласите грамотного электрика, Работа с электричеством очень опасна, а неквалифицированное вмешательство может навредить еще больше.





Почему выбивает автомат в щитке при включении стиральной машины, водонагревателя, света, плиты, при перегорании лампочки

Электрики выделяют много причин выбивания автомата — неисправность выключателя, большая нагрузка, короткое замыкание в сети и т. д. Каждая ситуация рассматривается индивидуально с учетом вида нагрузки, времени отключения и обстоятельств происшествия.

Ниже рассмотрим главные причины, по которым выбивает автоматический выключатель, а также разберем частные случаи отключения — для стиральной машины, плиты, лампочки, водонагревателя и других электрических приборов.

Общие причины, почему выбивает автомат

В теории автоматический выключатель (АВ) — устройство, предназначенное для защиты определенного участка сети от повышенных токов и, как следствие, повреждения проводки и электрооборудования. Ниже рассмотрим причины, почему может выбивать автомат.

Перегрузка

Как правило, автомат вырубает спустя некоторое время из-за перегрузки в электрической сети.

Каждый АВ рассчитан на определенный рабочий ток, к примеру, 6, 10, 16 или 25 А. Это максимальная нагрузка, при которой автоматический выключатель нормально выполняет поставленную задачу.

Как только ток в сети возрастает, это чувствует и тепловой элемент. В определенный момент он срабатывает, а автомат отключается. Чем больше ток нагрузки, тем быстрее выключается автоматический выключатель.

Рассмотрим пример на практике. На вводе в квартиру установлен АВ С 16, рассчитанный на 16 А. Напряжение в бытовой сети составляет 220 В, поэтому максимальная мощность для подключения — 2,52 кВт. Такую нагрузку потребляет бойлер и электрический чайник.

Если человек включит еще и стиральную машинку, ток возрастет до 18-20 А. Через несколько секунд сработает тепловой элемент, и автомат отключит питание сети.

Проблема решается одним из следующих путей:

1. Поочередное включение мощных электроприборов. К примеру, сначала вы постирали, потом погладили и т. д. Не желательно, чтобы в квартире одновременно работало несколько мощных потребителей тока.
2. Замена проводки на более мощную или установка другого автоматического выключателя. Если в квартире проложен медный провод на 2,5 «квадрата», его хватит на 16 А (алюминиевые жилы) и 20 А (медные жилы). Это значит, что максимальный ток автомата, который можно установить — 16 Ампер. Если необходимо поставить АВ С 50 или выше, придется менять проводку, ведь старые провода не выдержат нагрузки.

Учтите, что при отключении автомата от теплового элемента, включить его сразу не выйдет. Придется подождать несколько минут, пока биметаллическая пластинка вернется в прежнее положение.

Поломка оборудования

Если автомат выбивает при включении определенной бытовой техники, к примеру, стиральной машинки или бойлера, причиной может быть неисправность этого оборудования.

Чтобы подтвердить или, наоборот, опровергнуть опасения, необходимо отключить «подозрительную» технику и снова включать автомат. Если он перестал выбивать, причина найдена.

Чтобы определить поломанную технику, можно по очереди подключать электрические приемники до момента, пока не выбьет автомат. Как только проблемное оборудование найдено, его необходимо отдать в ремонт.

Короткое замыкание в проводах

Еще одна причина, почему выбивает автомат — повреждение проводки и, как следствие, КЗ. В бытовой сети короткое замыкание — прикосновение фазного и нулевого провода.

Как результат ток, протекающий в цепи, увеличивается в десятки раз (в зависимости от мощности источника питания). Иногда такое отключение происходит с искрами.

Для выявления причины повреждения необходимо разобрать выключатели и розетки, осмотреть их на факт разрушений и повреждений. Болтающиеся провода необходимо закрепить. Поврежденные участки проводки должны быть заизолированы, ведь именно они могут привести к появлению КЗ в системе.

После изучения коробок переходите к световым приборам. Здесь также проверьте надежность соединений и убедитесь в отсутствии повреждений проводки.

На последнем этапе проверяется целостность проводов, заложенных в стене. Для этого применяется специальный прибор, позволяющий найти место обрыва. К сожалению, приборов для поиска места КЗ в стене с проводами на 220 В нет.

Но можно воспользоваться следующим советом:

1. Выключите из розеток все потребители и отключите пакетник;
2. Возьмите мультиметр, выставите режим прозвона (до 200 Ом) и прозвоните все розетки;
3. Составьте схему в каких розетках есть КЗ. Таким образом можно выявить участок проводки в стене, где есть короткое замыкание.

Но современные автоматические выключатели могут отключаться и по другим причинам:

1. К примеру, в фазе пакетника плохой контакт и при включении даже холодильника он отключается. Причина – на фазе происходят резкие скачки напряжения, особенно при нагрузке на большую индуктивность.
2. Если «земля» соединяется с нулем.

Если найти его не удалось, откройте коробки и измерьте напряжение (сопротивление) с помощью мультиметра. При отсутствии необходимого опыта лучше вызвать электрика, который быстро определить место неисправности.

Поломка автомата

Иногда автоматический выключатель выбивает из-за выхода из строя самого устройства. К примеру, человек поставил автомат, а он оказался бракованным.

Если целостность проводки и оборудования не вызывают сомнений, обратите внимание на состояние устройства и в случае необходимости замените его.

Если брак АВ замечен до выхода гарантийного срока, устройство можно заменить в месте покупки.

Читайте также:

Дополнительные причины

В быту возможны и другие причины, почему выбивает автомат в щитке квартиры или дома. Отключение может произойти при перегорании лампочки накаливания.

В этот момент через АВ протекает большой ток, что и приводит к мгновенному отключению. Иногда автомат выбивает при подаче напряжения на стабилизатор, который не подходит по допустимому току нагрузки.

Распространенной причиной являются ошибки в подключении автоматического включателя.

АВ может выбивать при слабой протяжке клемм, из-за чего устройство нагревается и срабатывает тепловой элемент. В таком случае может расплавиться пластиковый корпус. Если это произошло, заменит автомат на новое устройство.

Еще одна причина — форс-мажор, к примеру, затопление в квартире или доме. В таких ситуациях проводка оказывается в воде, что повышает вероятность короткого замыкания.

После устранения последствий потопа желательно сделать ревизию и проверить все места соединения.

Почему выбивает автомат в щитке: частные случаи

Для лучшего понимания рассмотрим вопрос с отключением применительно к разным ситуациям.

Стиральная машина

При покупке и подключении стиральной машины необходимо учесть потребляемую ей мощность. Величина потребляемого тока при нагреве воды до 90 градусов может достигать 10 Ампер. Вот почему при включении «стиралки» автомат может выбить из-за банальной перегрузки.

Но существуют и другие причины, почему выбивает автомат в щитке. Они связаны с поломкой оборудования.

Основные дефекты стиральной машинки, которые могут привести к отключению АВ:

1. Выход из строя ТЭНа. Во время стирки ТЭН находится в воде, где растворен порошок и частички вещей из барабана. Такое воздействие негативно сказывается на поверхности. Оболочка постепенно разъедается, а на главную спираль попадает влага. Итог — короткое замыкание. Единственное решение в таких обстоятельствах — установка нового ТЭНа.
2. Выход из строя платы управления. Как и другие элементы стиральной машины, управляющая плата находится под воздействием влажности. На контактах происходят окислительные процессы, что со временем ведет к КЗ и отключению АП. При выявлении такой неисправности плату нужно поменять или отремонтировать.
3. Выход из строя мотора. Не меньшим источником риска в стиральной машинке является двигатель. При ухудшении герметичности или старении в него попадает вода. Итогом является КЗ. Автомат в щитке реагирует на резкое повышение тока и сразу выбивает. При выявлении поломки двигателя его нужно отремонтировать или заменить.
4. Поломка кнопки включения. Именно на этот элемент приходится наибольшая нагрузка при эксплуатации. С годами контакты изнашиваются, а из-за высокой влажности возрастает риск их окисления. На этом фоне возрастает вероятность КЗ и выбивания АВ. В таком случае нужно поменять кнопку или сделать ревизию.

Нельзя отметать и других причин, почему выбивает автомат в момент включения стиральной машинки. Причиной может быть повреждение розетки или короткое замыкание в питающем проводе устройства.

Отключение автомата в щитке без нагрузки и под нагрузкой

Бывают и вовсе странные ситуации, когда автомат в щитке выбивает без нагрузки. С виду устройство исправно и должно работать. Здесь возможно несколько причин:

• неисправность автоматического выключателя;
• ошибки в подключении АВ;
• короткое замыкание в сети между АВ и розетками или выключателями световых приборов.

Для устранения проблемы необходимо осмотреть проводку на факт повреждений, оценить состояние розеток и обратить внимание на факт исправности автомата.

При включении света

Нередко происходят ситуации, когда в момент включения света выбивает автомат в щитке ввода. При этом вся квартира или дом остаются без напряжения.

Основная причина — сгорание лампочки накаливания или КЗ в ее цоколе.

Для диагностирования поломки необходимо выкрутить каждую лампу и посмотреть на ее состояние. Еще одна возможная причина — подгорание контакта в выключателе.

Кроме того, в современных люстрах часто стоит 12-вольтный трансформатор, входящий в конструкцию устройства. Иногда он выходит из строя, из-за чего автомат в щитке выбивает.

Нельзя исключать и стандартную ситуацию — перегрузку в сети. При небольшом номинале АВ (6, 10 А) вероятность срабатывания высока.

Такая проблема исключена, если в квартире или доме установлены светодиодные или люминесцентные лампочки. Причиной выбивания может стать и сам автомат, который неправильно подключен или вышел из строя.

Читайте также:

При включении плиты

Еще одна ситуация, когда автомат выбивает при включении плиты. Здесь возможны следующие причины:

1. Поломка автоматического выключателя (решается заменой).
2. Выход из строя разъема подключения к сети в самой плите. При отсутствии опыта для устранения поломки лучше обратиться к специалистам.
3. Проблемы в электропроводке из-за КЗ или более высоких токов.
4. Повреждение проводки между автоматом и плитой. Потребуется поиск поврежденного участка и его восстановление.
5. Вышел из строя ключ, с помощью которого переводятся режимы работы. Для замены устройства нужно вызвать специалиста.
6. Повышенное напряжение в бытовой сети, что может привести к замыканию и повреждению проводки.
7. Поломка некоторых элементов электрической плиты. Результат в таком случае известен — выбивает автомат.

Если АВ выбивает при включении только одной конфорки, нужно смотреть на ее мощность. Наибольшая нагрузка приходится на момент нагрева, после чего действует импульсная поддержка температурного режима.

Если отключение возникло из-за перегрузки сети, проще поставить более мощный автомат. При этом нужно учесть сечение проводки. Для провода на 2,5 «квадрата» (медь) можно ставить автомат С 16, не более.

Если АВ выбивает при включении какой-то конкретной конфорки, ее нужно разобрать и проверить качество контактных соединений. Возможно, где-то появляется КЗ, из-за чего автомат выбивает сразу (без выдержки времени). Иногда проблема вызвана ослаблением провода и нагревом определенного участка соединения.

Практика эксплуатации показывает, что внутри конфорки может произойти пробой нихромовой спирали на корпус. Для устранения неисправности может потребоваться покупка нового ТЭНа и его замена. При отсутствии опыта это дело лучше поручить опытному мастеру.

Читайте также:

При перегорании лампочки

В момент сгорания лампочки накаливания нередко выбивает автомат в щитке. Это объясняется быстрым расщеплением спирали, из-за чего между токоведущими элементами лампы появляется дуга. Автомат реагирует на ситуацию, как на короткое замыкание.

В лампочках высокого качества ранее устанавливался предохранитель, которые создавал необходимую выдержку времени. В результате АВ не отключались. В дешевых лампочках такого девайса уже нет.

При включении водонагревателя

Так сложилось, что водонагреватель — один из наиболее мощных потребителей в квартире или доме. При его включении может сложиться ситуация, когда выбивает автомат.

Причины могут быть следующими:

1. Увеличение нагрузки выше допустимой нормы. При покупке водонагревателя необходимо учесть номинальный ток установленного на щитке автомата и мощность покупаемого прибора. К примеру, если на квартиру установлен АВ С16, на водонагреватель лучше поставить отдельный выключатель на 6 А, чтобы избежать случайных отключений от перегрузки.
2. Поломка автомата. АВ может ложно сработать при наличии некачественных запчастей или неправильном подключении. Кроме того, автомат иногда выбивает из-за ослабления протяжки контактов. Не исключена ситуация, когда номинальный ток АВ, указанный на корпусе, не соответствует реальному параметру.
3. Выход из строя электронагревателя. Иногда отключение происходит из-за поломки электрического нагревателя. В таком случае автомат спасает людей от попадания под напряжение или других проблем. Неисправность может быть связана с КЗ внутри корпуса или попаданием фазы на один из элементов бойлера. Поломку легко распознать по сильным ударам в момент прикосновения к металлической части нагревателя.

При решении проблемы нужно учесть причину. Это может быть замена автомата на изделие с большим номинальным током, ревизия контактных соединений или проводки, ремонт бойлера или покупка нового оборудования.

При включении электрочайника.

При включении скважины

При использовании скважинного насоса бывают ситуации, когда в момент его включения автомат в щитке выбивает или отключается с определенной выдержкой времени. При этом насос останавливается и не подает воду.

Эксперты выделяют несколько причин:

1. Перегорели обмотки в движке насоса. Не секрет, что качество изделия зависит от цены. Бюджетные модели долго не служат и выходят из строя через 1-2 года эксплуатации (иногда меньше). Некоторые устройства быстро сгорают из-за повреждения автоматики, к примеру, из-за клина реле, контролирующего давление. В случае повреждения оно не может отключить насос, который работает без остановки и в итоге перегорает.
2. Поврежден подводящий кабель, по которому к скважине подается напряжение. К примеру, провод может перетереться, из-за чего возникает КЗ. При этом сам насос исправен и после замены кабеля продолжает выполнять возложенные на него задачи. Известны случаи, когда кабель и вовсе оказался бракованным.
3. Вода попала в колодку, где соединяются провода (находится на корпусе скважины). Как правило, проблема происходит в весеннюю пору при таянии снегов.

При выбивании автомата в момент включения скважины нельзя торопиться с заменой устройства. Возможно, причина кроется в чем-то другом.

Отключение УЗО

В Сети 220 и 380 Вольт часто устанавливается УЗО — устройство, обеспечивающее отключение цепи при выявлении утечки.

Его принцип состоит в сверки входного и выходного параметра тока. Если данные различаются, УЗО срабатывает и отключает участок. Причины выключения УЗО могут быть следующие:

• вышел из строя элемент кнопки «Тест»;
• поломался рычаг включения УЗО;
• появился ток утечки внутри кожуха УЗО;
• возникла видимость тока утечки в нестандартном оборудовании;
• ошибки в подключении.

В обычном режиме срабатывание УЗО вызвано пробитием напряжения на кожух электроприемника или попаданием человека под напряжение.

Читайте также:

Выбило и не включается

Если автомат выбил по тепловому элементу из-за высокой нагрузки и перегрева, включить его сразу не получится. Необходимо выждать какое-то время, чтобы пластинка вернулся на прежнее место.

Возможна и другая ситуация — механические проблемы с АВ или выход из строя. Если механическая часть не поддается ремонту, автомат придется поменять.

Выбивает автомат (причины, что делать)

Каждый проживающий в частном доме либо квартире сталкивался с ситуацией, когда в жилище неожиданно прекращается подача электроэнергии, причем у соседей в это время все исправно. Сначала следует проверить расположенные в щитке автоматические приборы, так как именно они в большинстве случаев являются причиной выключения домашней сети. Читайте также статью ⇒ Защита от короткого замыкания.

Причины отключения

Причинами выключения автовыключателей могут быть различные факторы, начиная от неисправности самого прибора до проблем с электропроводкой или прибором.

Выбивание автоматов может происходить в силу множества причин, зависящих от различных факторов

Перегрузка сети

Если в щитке установлен автовыключатель на 25А, а в сеть одновременно включена нагрузка, превышающая эту величину, то вполне логично предположить, что спустя некоторое время произойдет отключение прибора. Таким способом обеспечивается защита проводки от перегревания и последующего воспламенения.

Одной из причин периодического отключения автомата является слишком большое количество подключенных электроприборов

Как определить, что прибор выключился именно из-за перегрузки? Скорее всего, устройство подключится вновь и заново отключится спустя небольшой временной промежуток. Процесс будет повторяться до тех пор, пока из розетки не выключится какой-либо электроприбор.

Совет №1: В таком случае крайне нежелательно заменять автомат на иную модель, с большим номиналом. Лучшее решение — устроить отдельную проводку и группу розеток запитать от нее на дополнительный автовыключатель.

Читайте также статью ⇒ Что такое короткое замыкание и перегрузка сети?

Короткое замыкание

Причинами возникновения короткого замыкания могут быть:

• неисправность подключенных к сети приборов;
• повреждение домашней электропроводки.

Автомат отключается при коротких замыканиях, но при включении — мгновенно отключается вновь. Если причина кроется в неисправности электроприбора, то проблема решается достаточно просто — его следует отключить от питания. Когда приборов одновременно подключено несколько, то придется поочередно отключать их от сети до тех пор, пока автомат заново не включится.

Если выбивается автовыключатель по причине короткого замыкания в электропроводке, то поиск и устранение неисправности займет гораздо больше времени. При наличии в щитке вводного автомата и нескольких отводящих, но при этом выбивает только вводный прибор, то, скорее всего, замыкание следует искать в самом щитке. При выбивании отходящих устройств, следует выяснить, для питания какой именно группы он установлен и отключить либо группу розеток, либо группу освещения.

Срабатывает автомат группы розеток

В первую очередь следует вынять из розеток вилки всех подключенных электроприборов и попытаться включить автомат. Если устройство снова выбило, необходимо раскрыть все распредкоробки и розетки. 9 из 10 всех неисправностей связано с местами соединений контактов.

Если при визуальном осмотре никаких результатов в поиске добиться не удалось, необходимо заняться разъединением проводов в распредкоробках. Затем при помощи мультиметра придется прозвонить диоды — один щуп прибора соединяется с нулевой жилой, а второй — с фазной. Если замыкание обнаружено, мультиметр подаст звуковой сигнал, а на его дисплее отобразится сопротивление, равное нулю.

Таким нехитрым способом можно выявить отрезок поврежденной проводки на участке от распредкоробки до розетки либо меду двумя смежными коробками. Для включения автовыключателя потребуется отсоединить неисправный участок и по возможности заменить его.

Отключение автомата группы освещения

Для поиска повреждений в первую очередь необходимо отключить все осветительные приборы. Если автомат включился после этого, то следует выполнить поочередное отключение осветительных приборов. На поврежденном устройстве автомат снова выбьет.

Теперь остается только определить, в каком именно месте находится повреждение или дефект. Светильник следует разобрать, снять патрон и сам выключатель. Если замыкание происходит внутри самого осветительного устройства, причины его будут хорошо заметны невооруженным глазом.

Если причина кроется в группе освещения, необходимо искать причину в светильнике

Если же в светильнике ничего не обнаружено, причина может заключаться только в проводке — на участке от прибора до выключателя. Проверяется место расположения неисправности при помощи мультиметра.

Автомат отключается из-за собственной неисправности

Автомат может отключаться по причине наличия в нем некачественных деталей либо недостаточно хорошей сборки. Наиболее распространенный вариант неисправности автомата — не выдерживание производителем параметров теплового расцепителя. При этом заявленный параметр на 25А не соответствует действительности. Проверить параметры автомата можно при помощи токоизмерительных клещей, определив фактическую нагрузку.

Случай отключения автомата из-за собственного дефекта не такой уж и редкий

Если дома токоизмерительных клещей нет в наличии, то можно на некоторое время перебросить провода с подозрительного прибора на другой, сомнений в параметрах и работоспособности которого нет сомнений, и заново определить все показатели под нагрузкой.

Совет №2: Чтобы избежать подобной ситуации необходимо покупать автоматы только от проверенных производителей.

Выбивает автомат с УЗО

Автомат с УЗО может выбивать из-за системы электропитания по следующим причинам.

1. Недостаточная емкость защитного устройства, низкое качество его сборки либо некорректное выполнение его регулировки. Это вариант является самым распространенным, отключение УЗО возможно даже при выполнении стиральной машинкой любой своей функции, даже такой наименее энергоемкой, как слив воды. Для решения такой проблемы необходимо либо заменить сам автомат либо корректно выполнить его регулировку. Читайте также статью ⇒ Способы заземления стиральной машины в квартире и частном доме.

Отключение может произойти и при выполнении стиральной машинкой своих функций

2. Слишком высокая нагрузка на счетчик. При подключении к сети стиральной машинки в таком случае потребуется отключение других мощных потребителей тока, например, электрическую плиту. кондиционер либо СВЧ-печь.
3. Повреждения электропроводки либо розетки. Для проверки и обнаружения причины потребуется подключение прибора с примерно такой же мощностью. Если автомат с УЗО выбивает повторно, значит, причина кроется в проводке.

Замена либо регулирование УЗО должны выполнять специалисты. В противном случае при самовольном вмешательстве в конструкцию и настройки автомата, пробок либо счетчика возможен перегрев электросети и ее возгорание.

Почему выбивает без подключенной нагрузки?

Часто в индивидуальных домах и квартирах автомат выбивается даже без какой-либо подключенной нагрузки без причин. Помимо уже приведенных факторов, приводящих к отключению, такая ситуация может возникнуть по причине перегружения розеточной группы.

При разработке проекта и прокладке проводки с идеальной точностью определить нагрузку на каждую из групп розеток невозможно. Как правило, на любую группу из 3-4 розеток устанавливается один автовыключатель. Но при установке мощного защитного прибора, величина номинального тока имеющихся розеток существенно снижается.

Перегрузка при этом возникает, если к одной группе розеток единовременно подключаются утюг, электроплита, микроволновая печь и любые другие мощные приборы. В итоге автовыключатель обязательно сработает. Такие случаи можно исключить только способом распределения мощной нагрузки равномерно по нескольким группам розеток. Если же такая возможность отсутствует, то включение в сеть нескольких мощных потребителей следует исключить и подключать их поочередно.

Причины отключения дифавтоматов

Дифавтомат предназначен для обесточивания сети по тем же причинам, что и обыкновенный в тех случаях, когда произошло короткое замыкание или проводка сильно перегревается. Но так как в его конструкции, помимо расцепителей, присутствует еще и УЗО, то дифавтомат срабатывает также и на ток утечки, потому выявить причины его сработки — дело не такое уж и простое.

Совет №2: При сработке дифавтомата без видимой на то причины следует провести самую тщательную проверку, заключающуюся в следующем.

Сначала нужно осмотреть размыкатель, при необходимости подтянуть клеммы. Далее проверяется состояние проводки в распредщитке. Касание фазной жилой находящегося под заземлением стального корпуса щитка может служить причиной сработки дифавтоматом, хотя к замыканию привести не может.

При возникновении короткого замыкания дифференциального автомата может возникнуть сильное искрение

Если в щитке не обнаружено каких-либо неисправностей, делаем вывод о том, что в электрической цепи имеется утечка тока. Причинами утечки могут быть:

• неисправность самого прибора;
• замыкание между собой нулевой фазы и жилы защитного заземления;
• сильная грозовая активность, приводящая к выбиванию дифавтомата;
• изношенность изоляции электропроводки, при которой утечка тока происходит сквозь микротрещины даже без перегревания кабеля;
• западание тестовой кнопки;
• неверная установка устройства с нарушением схемы подключения.

Дифавтомат необходимо периодически проверять нажимом кнопки «Тест» при неподключенной нагрузке.

Работоспособный аппарат должен при этом отключиться. Если дифавтомат продолжает функционировать, то это свидетельствует о неисправности защиты. В таком случае прибор подлежит замене.

Оцените качество статьи:

Выбивает автомат причины

Как только исчезает напряжение в квартире, первым делом вы побежите к эл.щитку. Потому что если виновата проводка или приборы в квартире, выбивает автомат. По большому счету, если у вас отключился автомат, вы должны радоваться, так как это означает что защита исправна и работает. Причины отключения могут быть совершенно разными. Рассмотрим их в этой статье.

Отключение автомата говорит о какой-то неисправности в эл.проводке и даже успешное повторное его включение не отменяет того факта, что какая-то поломка или перегрузка все же была. В современных автоматах отключенное положение распознается очень легко. У выбитого автомата язычок будет смотреть вниз и на нем появится цифра «0».

Итак, из-за чего же выбивает автомат? Причины могут быть следующими:

Перегружена сеть

У вас стоит автомат с номинальным током 25А, а вы включили одновременно в розетки, нагрузку гораздо большую чем эти 25А. Вполне естественно что автомат через определенное время отключится, защищая вашу проводку от перегрева и пожара. Как узнать что автомат отключается по этой причине? Очень просто. Автомат у вас скорее всего заново включится и выбьет через небольшой промежуток времени опять.

Происходить это будет до тех пор, пока вы не отключите какой-либо прибор из розетки. Крайне не рекомендуется в этом случае менять автомат на другой, с большим номиналом. Лучше провести отдельную группу проводки и переключить часть розеток на дополнительный автоматический выключатель.

Короткое замыкание

Причиной КЗ может послужить как повреждение в самой проводке, так и повреждение в подключенных приборах. При коротких замыканиях автомат отключается и при попытке его включить, тут же срабатывает заново. Если виной тому замыкание в приборе, то проблема легко находится и решается простым отключением этого прибора от сети. Если у вас подключено несколько приборов, чтобы найти неисправный, последовательно отключайте их от сети, пока автомат не включится.

Если же автомат выбивает по причине КЗ в проводке, то здесь уже придется повозиться подольше. Когда у вас в щите стоит вводной автомат и несколько отходящих, а выбивает только вводной, то замыкание ищите скорее всего в самом щитке. Если же отключаются отходящие, выясните что он питает. Группу розеток или группу освещения?

Срабатывает автомат группы розеток

Вначале отключите все электроприборы с розеток. И попробуйте включить автомат. Выбил опять? Вскройте все распредкоробки и розетки. 90% всех повреждений происходит в местах соединений контактов. Если визуальный осмотр ничего не показал, то придется разъединять провода в коробках. После этого берите мультиметр, и в режиме прозвонки диодов, один щуп соедините с фазной жилой, а другой с нулевой. При наличии замыкания, прибор издаст сигнал и покажет нулевое сопротивление. Таким образом можно найти кусок поврежденной проводки от одной распредкоробки до другой или до розетки. Для того чтобы включить автомат, этот участок придется отсоединить, а в последствии заменить.

Отключается автомат группы освещения

Для отыскания повреждения для начала отключите все светильники. Если автомат после этого включился, начинайте поочередно их включать.

На дефектной лампе автомат опять выбьет. Затем нужно выяснить где именно этот дефект. Разбираете светильник, его патрон и сам выключатель. При замыкании внутри, причины КЗ будут хорошо различимы. Когда же ничего не нашли, остается грешить на проводку от выключателя до светильника. Проверить ее можно мультиметром вышеописанным способом.

Выбивает автомат из-за повреждения самого автомата

Данный случай довольно не такой уж и редкий как может показаться. Здесь автомат отключается по причине брака или некачественных деталей. Особенно распространен вариант, когда производитель не выдерживает параметры теплового расцепителя. И автоматический выключатель на 25А, эти самые 25А не держит, а отключается при меньших токах — 20-24А.

Проверяется это все токоизмерительными клещами путем замеров фактической нагрузки. А если такого прибора нет в наличии?

Тогда можно временно переключить провода с подозрительного автомат на другой рабочий. И заново все проверить под нагрузкой. Но вообще главный здесь совет может быть один — приобретать продукцию качественных производителей.

Статьи по теме

Что делать, если выбивает пробки или автомат?

Бывает такое, что автоматы защиты электропроводки в частном доме или квартире выбивает. Чаще всего это случается зимой или летом, а межсезонье считается самым аварийно-спокойным временем. Зимой основной причиной проблем является включение слишком мощных электронагревательных приборов, а летом — рост энергопотребления бытовой техникой, повышенная влажность и температура воздуха и характерные для этого времени года перепады напряжения сети питания.

В этой статье мы постараемся объяснить, что делать, если в вашей квартире или доме выбивает пробки (пробочные электрические предохранители), автоматы (автоматические выключатели), УЗО ( устройства защитного отключения напряжения при утечке тока с фазного провода)  или дифавтоматы (дифференциальные автоматы)

Эта публикация прежде всего рассчитана на не профессионалов в обслуживании электросетей и содержит лишь самые общие рекомендации.

То, что необходимо знать заранее

Первое и самое важное: если у вас выбило пробки старого типа, с «жучками» — не ставьте их заново, не только из соображений безопасности. Ремонт какой угодно современной техники, включенной в неисправную сеть, может стоить гораздо дороже, чем покупка нескольких пробок-автоматов.

Перейти в раздел: Щитовое оборудование

Второе, прежде чем искать причины срабатывания автоматов защиты необходимо отключить все, что в включено в розетки или через штатные выключатели. Пробные включения и отключения проводятся только на обесточенной проводке последовательно: сначала выключаем общий автомат, затем — вынимаем вилки из розеток и выключаем выключатели. Если требуется проверить какой-нибудь прибор и светильник — сначала включаем его в розетку и только после этого включаем автомат. Придерживайтесь такого порядка действий каждый раз до тех пор, пока проблема не будет выявлена или пока не проверите всё.

Третье, чтобы проверить наличие напряжения чтобы в квартире при пробном включении и не рисковать дорогой техникой, пользуйтесь тестером.

Посмотреть тестер на сайте

Вводный щит(ВЩ) и Щит автоматики(ЩА) в квартире

Чаще всего автоматика монтируется рядом с электросчетчиком на ВЩ. Если у вас стоит совсем старая защита пробками, ВЩ может быть плохо установленным, но рядом с ним вы всегда найдете распределительную коробку, от которой расходятся ветки проводки по комнатам. Внимание: ни в коем случае нельзя открывать коробку, если вы не электрик! Придется искать источник неисправности пробными включениями.

Если же у вас стоит современная система — поиск начинается с перебора ветвей проводки. Как правило, они включены через отдельные автоматы с меньшими токами, чем главный. В таком случае поиск начинается с выключения автоматов ветвей и после нахождения неисправной ветви применяется метод пробных включений.

Если квартирные счетчики находятся на лестничной площадке, причину срабатывания защиты будет найти сложнее, т.к. В прихожей будет ЩА.

Почему срабатывает защитная автоматика

В большинстве случаев это проходит по следующим причинам:

1. Перегруженность проводки — в этом случае постоянно выбивает пробки или автомат. Необходимо проверить соответствие их номинального тока реально потребляемому, а величину реально потребляемого тока норме потребления мощности;
2. Перегрузки вследствие колебаний напряжения сети или при включении приборов с высоким потреблением энергии;
3. Мгновенные перегрузки за счет запуска мощных приборов с моторами, например, холодильника;
4. Утечка тока по фазному проводу — выбивает УЗО. Например, при включении бойлера, стиральной машины и других приборов во влажных помещениях;
5. Если выбило УЗО или автомат и они не включаются, то, скорее всего, произошло короткое замыкание. Обычно это происходит из-за неисправности какого-либо прибора или проводки, например. В очень редких случаях это неисправность непосредственно защитного автомата;

Что вызывает перегрузки чаще всего

• Холодильник потребляет 0,1-0,5 кВА, но в момент запуска потребляемый ток может увеличиться в 5-7 раз.
• Ток потребления стиральной машины примерно как у холодильника, в т.ч. пусковой. Но если сработала не токовая защита, а УЗО, то проблема скорее всего не в холодильнике, а в стиральной машине.
• Бойлеры на 50 л потребляют 1,2-1,5 кВА; 100-150 литровые — 2-3 кВА. Водонагреватели — второй по частоте источник срабатывания УЗО.
• На компьютер и плоский телевизор токовая защита обычно не срабатывает, а вот УЗО сработать может.
• Микроволновке и кондиционеру стабильно нужно примерно одинаковое количество энергии — 1-2,5 кВА, но пусковой ток кондиционера в 2-3 раза больше рабочего.
• Стандартная мощность утюга с отпариванием — 2,2 кВА.
• Пылесос потребляет около 1,2-1,6 кВА, но его пусковая мощность в 2-3 раза выше. В некоторых случаях при эксплуатации мощность потребления может вырасти до пусковой.
• У настольной электроплиты потребляемая мощность точно такая же, как у утюга, а стационарной с духовкой потребуется 6-10 кВА.

Прежде всего нужно посмотреть, что было включено в момент выбивания и не было ли перебора по мощности. Если был — необходимо выключить один из приборов. Кстати, желательно, чтобы приборы с высоким потреблением энергии были подключены к разным автоматам.

УЗО

Единственный способ определить отчего срабатывает УЗО без специальных приспособлений и профессионального образования — электросчетчик с индикаторами земли и реверса.

Если при срабатывании УЗО загорается «Земля» — это утечка; если «Реверс» — реактивность. Главное не перепутать аварийные индикаторы с оптическими портами многотарифных счетчиков.

Короткое замыкание

Если после отключения всех приборов автомат так и не заработал, проверить проводку на короткое замыкание можно «кустарным» методом: взять любую телефонную зарядку с индикатором (ВАЖНО: без подключенного к ней телефона) и вставить в розетку, после чего включить автомат. Если индикатор зарядки хоть немного мигнет — скорее всего, неисправен сам автомат, если же индикатор не срабатывает — скорее всего, это короткое замыкание или обрыв проводки.

Недо- и перенапряжение

Не обязательно, но желательно дополнить свой вводный щит реле напряжения,[КАРТИНКА] который обесточивает проводку при выходе за пределы допустимого напряжения сети.  В последнее время проблема отгорания нулевого провода от перенапряжения особенно актуальна, т.к. наши квартиры стали перенасыщены мощной техникой. Проводка оказывается под напряжением свыше 300 В, а это не только смертельно опасно, но и приводит к сгоранию дорогостоящей техники.

Если нет возможности установить реле напряжения есть альтернативный вариант: индикатор напряжения сети. Его втыкают в ближайшую к счетчику розетку. При срабатывании любого из приборов защиты все вилки вынимают из розеток, выключают свет и пробуют включить автомат. Если табло индикатора показало 245 В — следует вызвать аварийку и оповестить соседей.

Заключение

В заключение мы хотим напомнить о том, что есть два золотых правила:

1. Любой защитный автомат должен разрывать все проводники.
2. Все потенциально аварийные приборы должны быть подключены через свой автомат.

Эти правила должны обязательно соблюдаться, особенно, если вы живете в многоквартирном доме.

как найти неисправность и способы устранения

На чтение 9 мин. Просмотров 62 Опубликовано 03.09.2019 Обновлено 30.08.2019

Автоматический выключатель – это устройство для отключения цепей постоянного или переменного тока. Находится на щитке, в месте входа электроэнергии в квартиру или дом. Прибор является защитой от короткого замыкания и перегрузок электропроводки. Следует разобраться, почему выбивает автомат в щитке, и как поступить в случае его многократного срабатывания.

Особенности работы защитного автомата

Отключенный автоматический выключатель

Автоматический выключатель (АВ) – это коммутационный контактный аппарат, который способен включать ток, проводить его и отключать. Функционирует как при аварийных ситуациях, так и при нормальных условиях в цепи в течение заданного времени. АВ одновременно играет защитную и управляющую роль. Такие устройства выполняют следующие задачи:

• обесточивание участка при неполадках с питанием;
• отключение цепи при коротком замыкании;
• защита от перегрузок во время прохождения чрезмерно высоких токов.

Характеристики автомата зависят от формата защищаемого участка сети. Прибор должен контролировать параметры тока, если таковые превышают допустимые пороговые значения, не допуская перегрузок, а также отключать участок при коротком замыкании, перегреве проводов.

В зависимости от выполняемой функции есть автоматы минимального и максимального тока, минимального напряжения и обратной мощности. По конструктивным особенностям различают модульные аппараты. Их применяют в бытовых сетях, где токи небольшой величины. В основном это однополюсные или двухполюсные приборы. Литые выключатели устанавливают в промышленных условиях с током до 1 кА. Воздушные электроавтоматы применяют в цепях с мощными установками. Они выдерживают силу тока до 6,3 кА.

Существуют такие средства защитного отключения, как УЗО и дифавтомат. Первое устройство не является полноценной защитой цепи и включенных в нее приборов.

Функции УЗО – предотвращение поражения электрическим током. Дифференциальный автомат объединяет в одном устройстве автоматический выключатель и устройство защитного отключения.

Причины срабатывания автомата

Отключение автоматического выключателя может быть связано с коротким замыканием или перегрузкой электропроводки, неисправностью самого устройства или подключаемых бытовых приборов. Устройство можно включить снова, но перед этим важно определить, почему выбило автомат.

Перегрузка сети — самая частая причина отключения автомата

Перегрузка сети – самая частая причина, из-за которой выбивает автомат. Это аварийный режим работы, при котором проходящий ток выше допустимой расчетной величины. Чаще всего ситуация случается, когда в одну розетку включено несколько приборов. Например, если розетка на два гнезда и в нее одновременно включена стиральная машина и микроволновка. Нагрузка возрастает, автоматический выключатель срабатывает. Также перегрузка может случиться по вине поставщика, когда возникают перепады напряжения.

В период проектирования и прокладки электрической проводки невозможно точно определить нагрузку на группу розеток. Обычно на один АВ подключают 3–4 розетки. Если установлен мощный прибор, величина тока розеток снижается. Если к одной из них сразу подключить несколько мощных устройств, автомат сработает. Такого явления можно избежать, если равномерно распределить мощную нагрузку, включать приборы в разные группы розеток. Если такой возможности нет, подключать их следует поочередно.

Из этой ситуации есть три выхода: крупную бытовую технику использовать поочередно, приобрести более мощное устройство или заменить электропроводку, которая способна выдерживать большие нагрузки.

Поломка бытового прибора – вторая причина, почему вырубает автомат. Если это случается в одно и то же время, нужно искать неисправную технику. Например, очевидна закономерность срабатывания АВ при включении электрической плиты, запуске стиральной машины или когда бойлер начинает подогревать воду. Чтобы определить виновника, следует отключить все приборы. Затем включать постепенно по одному, пока автомат не отключится снова. Если АВ не выбило, поломка кроется именно в бытовой технике.

Обнаружить неисправность электроприбора можно, временно подключив его к другой распределительной группе, которая рассчитана на больший ток. Если автомат продолжает отключаться, проблема в самом приборе, в противном случае виновником является электропроводка в местах ее соединения.

Неисправность осветительных приборов может привести к выбиванию автомата

Неисправность приборов освещения тоже может привести к выбиванию автомата. Чаще всего коротит в цоколе электрической лампы. Чтобы обнаружить повреждение цоколя, нужно вывинтить все лампочки. Затем вкручивать их по одной и включать свет. Иногда перегорание возникает из-за неисправности выключателя. Однократное отключение автомата при сгорании лампочки связано с кратковременной нагрузкой, которую не выдерживает автомат на 6–10 А. Светодиодные и люминесцентные приборы на сеть такого действия не оказывают.

Выход из строя защитного автомата часто приводит к обесточиванию сети. Даже внешне исправный АВ может срабатывать. Иногда поврежденный прибор издает едва заметный дребезжащий звук. Длительный срок эксплуатации приводит к естественному изнашиванию всех элементов, ухудшаются их технические параметры. Расцепители утрачивают свои функции, проводники нагреваются. Такой автомат подлежит замене. Чтобы избежать неприятностей, следует выбирать качественное устройство от известных производителей.

Часто короткое замыкание происходит по причине повреждения проводки

Короткое замыкание сопровождает какое-либо действие. Чаще всего это происходит при сверлении стены и повреждении проводки либо во время ремонта обесточенной розетки, если случайно закоротить фазу и ноль. Такое же явление возникает при необходимости поправить инструментом контакты в патроне. В этих случаях автомат срабатывает мгновенно. Прибор нельзя включать сразу, нужно убедиться, что нет повреждения проводов, контактов или патрона.

Еще одна причина короткого замыкания – это затопление квартиры водой. Попадая на изоляцию, вода смывает ее клейкий слой. Изолента расклеивается, что приводит к КЗ. Поэтому после затопления нужно осмотреть автомат и все контакты.

Плохие контакты приводят к срабатыванию автомата

Плохой контакт или окисление является причиной срабатывания автомата. Чаще это касается алюминиевой проводки. Так как этот металл мягкий и текучий, со временем контакты ослабевают. Чтобы обнаружить неисправность, нужно последовательно пройти по всей цепочке. Для этого следует проверить автомат, затем распределительные коробки, разобрать все розетки, выключатели и люстры, чтобы оценить качество подключения жил к клеммам. Если провода болтаются, необходимо подтянуть зажимы. Хотя бы раз в год клеммы нужно проверять.

Проблемы с дифавтоматом условно разделяют на три группы: поломка самого прибора, проблемы с нагрузкой или в контролируемой автоматом линии. В старой проводке износ изоляции приводит к утечке тока. Если выбило автомат в щитке, проблема может заключаться в повреждении изоляции во время укладки провода, скрутки, наращивания проводов. Также причиной становится неправильное расположение распределительной коробки, просчеты в изоляции или электрофурнитуре. Решение проблемы заключается в проверке, начиная от вводного автомата, и постепенной локализации отдельных участков. При отключении автоматов необходимо проверить вводное распределительное устройство

Обнаружить неисправность проводки, замурованной под слоем штукатурки, довольно сложно. Прежде всего, следует проверить вводное распределительное устройство. Современные счетчики имеют светодиодный индикатор. Если напряжение отсутствует, следует сделать заявку в энергоснабжающую организацию для устранения неполадок.

Основные причины неисправности электропроводки:

• замыкание провода заземления или нулевого на фазный;
• нет контакта на клеммах выключателя;
• обрыв провода в месте подключения к розеткам, выключателям, патронам;
• поломка взводного механизма в автоматическом выключателе – контакты не размыкаются и не замыкаются.

Из-за механического воздействия, неправильного монтажа, повреждения грызунами или во время ремонта приходит в негодность токоведущая жила. В результате перегрева изоляция меняет цвет, видны следы оплавления. Проблема заключается в неправильно подобранном сечении жил или плохих контактах на скрутках. Такая неисправность приводит к короткому замыканию.

Чтобы убедиться, что причина все же в проводах, необходимо выключить все приборы в доме. Если автомат все равно продолжает выбивать, следует тщательно проверить всю проводку. В начале осматривают розетки, выключатели, светильники распределительные коробки.

Выбило автомат и не включается: причины

Если автоматы вырубило все сразу, необходимо осмотреть розетки и технику на наличие повреждений

Проблема может оказаться в переполненном щитке. Автомат и провода выделяют небольшое количество тепла. Если объем щитка недостаточен, к тому же без вентиляции, тепло накапливается, автомат греется и срабатывает.

При включении мощных агрегатов – сварочного аппарата, электрокотла, водонагревателя – на короткое время ток подскакивает на десятки ампер. Быстрый расцепитель автомата срабатывает. Иногда отключение АВ вызвано стабилизатором напряжения. Это происходит при подсоединении некачественного стабилизатора. Возможно, это реакция автомата на кратковременно повышающуюся величину тока, больше чем номинальное значение.

Если АВ отключается раз за разом, нужно осмотреться, нет ли обгоревших проводов, розеток, не слышно ли запаха гари, нет ли искр. Таким же образом следует проинспектировать щиток. В нем может ощущаться запах металла или пластика, но не дыма.

Если неисправность не обнаружена, придется заменить автомат. В такой ситуации лучше вызвать электрика. Мастер может замерить силу тока в каждой линии специальным инструментом. Она должна соответствовать номиналу автомата и толщине проводников. Возможно, проблема постоянного отключения заключается именно в этом.

Если в щитке есть не только вводный автомат, но и групповые, найти причину отключений гораздо проще. Если выбивает на входе, нужно проверять правильность монтажа приборов в щитке. Когда выключается автомат, расположенный ниже, неисправность заключается в его группе.

Почему срабатывает прибор в щитке без нагрузки

В индивидуальном доме, подъезде или квартире автомат может выбивать без видимых повреждений и без подключенной нагрузки. Причин может быть две:

• неисправность электропроводки или некачественное соединение;
• поломка автомата.

Если после замены автомата проблема не решена, придется менять электропроводку, причем всю. Локальный ремонт не избавит от причины. Хорошо, если в квартире выполнена наружная проводка. Для определения места короткого замыкания скрытой проводки используют мультиметр, тепловизор и другие приборы.

Что нельзя делать, если автомат отключается

Если вырубило пробки, не стоит самостоятельно лезть в щиток, необходимо разобраться в причине

Не стоит самостоятельно лезть в электрощиток, если выбило пробки в квартире. Необходимо разобраться в причинах. Если света нет во всем подъезде или в соседних домах, скорее всего, возникла проблема на подстанции. Все бытовые приборы нужно отключить от розеток, чтобы они не перегорели при восстановлении энергоснабжения в случае скачка напряжения.

Когда проблема касается только одной квартиры, нужно открыть открыть щиток и посмотреть, какая из пробок сработала. Белая кнопка будет выступать из корпуса на несколько мм. При нажатии на нее предохранитель включается.

На площадках новостроек устанавливают современные защитные автоматы. Если педали устройства опущены вниз, значит, пробки выбиты. Чтобы восстановить электричество в квартире, достаточно перевести рычаг в верхнее положение.

Иногда люди считают нормой постоянные отключения электричества и не задумываются об износе автоматического выключателя. Рано или поздно происходит прикипание кнопки, устройство перестает функционировать в правильном режиме. Из-за превышения напряжения возникает аварийная ситуация, которая в большинстве случаев приводит к пожару.

Автомат защищает человека и его имущество. Устранить причину его срабатывания проще и дешевле, чем ликвидировать последствия неисправной электропроводки. Недопустимо ставить вместо АВ жучок или блокировать его рычаг. Это может привести к трагическим последствиям.

Почему выключает автомат. Почему машина выбивает в панели приборов

Более 50% производимых в мире легковых автомобилей оснащены автоматической коробкой передач, это факт, поэтому вопрос принятия правильного решения в случае неисправности автоматической трансмиссии сегодня очень актуален.

Эта статья поможет понять, как работает АКПП и что делать при поломке.

Как работает АКПП в автомобиле — принципы работы

В современных автоматических трансмиссиях все механические манипуляции по переключению передач выполняются за вас гидравликой, т.е.е. — жидкость для автоматических трансмиссий. Всю «мысленную» работу (когда и где переключать) выполняет блок управления и контроля.

Чтобы понять, как это происходит, важно знать, что АКПП состоит из трех основных частей:

1. Гидротрансформатор.
2. Планетарный редуктор.
3. Гидравлические системы управления.

Гидротрансформатор (GT) по своему назначению аналогичен механизму сцепления на механической коробке передач — с его помощью крутящий момент от двигателя передается на остальную трансмиссию.Однако конструктивно это совершенно разные агрегаты. В отличие от механической муфты, гидравлическая турбина передает (и увеличивает) крутящий момент через жидкость.

Планетарный редуктор (PR) получает крутящий момент от газотурбинного двигателя и передает его на ведущие колеса, уменьшая или увеличивая его в зависимости от условий движения транспортного средства.

Гидравлическая система управления (SGU) открывает или закрывает клапаны переключения передач с помощью соленоидов. Благодаря этому трансмиссионная жидкость действует на определенные тормоза и сцепления в PR.Есть блокировка или разблокировка определенных передач. Таким образом, желаемая передача переключается.

В более ранних моделях автоматической трансмиссии «решение» о переключении передач также принималось за гидравлическая система , т.е. — трансмиссия была полностью гидравлической. В современных агрегатах напряжение на соленоиды подает блок управления и контроля, который получает данные о скорости автомобиля, частоте вращения двигателя, температуре АКПП и других показателях.

На основании этих данных принимается решение о переходе на ту или иную передачу. Такие АКПП обычно называют электронными .

Почему не включается АКПП и что делать — частые вопросы автомобилистов о неисправностях АКПП и советы специалистов

В процессе эксплуатации автомобиля могут возникнуть различные проблемы с АКПП. Однако одни неисправности встречаются чаще, чем другие. О них и пойдет речь ниже.

• Почему АКПП не включает 1, 3, 4 передачу или скорость — что делать?

Итак, разберемся по порядку с каждой передачей.

1. Если АКПП вашего автомобиля не включает 1-ю скорость , а со второго автомобиля начинает вялое движение, скорее всего, вышел из строя переключающий соленоид или идущий к нему провод от блока управления (БУ). Эта проблема решается заменой неисправной детали.
2. В остальном автомобиль трогается с места, но не переключается на 3-ю передачу. Задний ход работает нормально. Причина скорее всего в заклинившем клапане, который отвечает за переключение на эту передачу. Чтобы исправить это, нужно разобрать клапанный механизм и очистить клапан.
3. Иная ситуация с 4-й передачей. Если АКПП не включает 4-ю скорость при необходимых оборотах и ​​оборотах двигателя, в первую очередь нужно проверить, не выключен ли режим Overdrive.В этом случае на приборной панели обычно горит индикатор «O / D OFF». Еще одна причина — засорение клапана, отвечающего за переход на Overdrive. Очистка клапана исправит ситуацию. Однако это еще не все. Пока жидкость в АКПП не нагреется до необходимой температуры, переключения на 4-ю передачу тоже не будет. Поэтому, если в АКПП все исправно, а 4-й скорости нет, следует проверить датчик температуры трансмиссионной жидкости и провод к нему.

• Почему АКПП не включает задний ход или включается с неровностью — причины и способы устранения

В случае включения заднего хода с ощутимым ударом наиболее вероятной причиной такого поведения АКПП является износ фрикционного диска … Фрикционные диски — один из важнейших элементов планетарного редуктора. Их износ свидетельствует о том, что АКПП нуждается в капитальном ремонте.

Если передача заднего хода не включается вообще, это связано с тормозной лентой или связанными с ней деталями — поршнем тормозной ленты, манжетами поршня или штоком поршня. Во всех случаях проблема решается заменой неисправной детали.

• Почему не включается парковка на АКПП — как исправить неисправность?

Еще бывает, что машину нельзя поставить в режим парковки. Из-за этого нельзя вынуть ключ из розетки зажигания.А если его удастся снять, то запустить двигатель после этого не получится.

Чтобы определить причину неисправности, прежде всего — проверьте, исправны ли стоп-сигналы на вашем автомобиле. Как бы наивно ни звучал этот совет, но именно в электрическую цепь стоп-сигналов включена блокировка рычага селектора (переключаете этот рычаг перед поездкой), которая срабатывает при нажатии на педаль тормоза. Если этот блокировщик не сработает, то ни убрать его со стоянки, ни перевести машину в этот режим не получится.

В этом случае нужно проверить наличие неисправности.

• Педаль тормоза.
• Электропроводка от педали до блокиратора.
• Сам блокиратор.

Другая причина — неисправность кабеля соединение рычага с селектором на АКПП. В простейшем случае достаточно отрегулировать трос. В противном случае его необходимо заменить.

Еще одним источником неисправности может быть сильное механическое воздействие (например, сотрясение) на поддон АКПП … В этом случае может просто выйти из строя парковочный механизм. Ремонт такой поломки будет заключаться в замене неисправной части механизма парковки, либо всего механизма в целом.

• Привод АКПП не включается — в чем причина и что делать?

1. Режим движения (метка «D» на рычаге селектора) — основной режим движения.Если по какой-то причине он не работает или работает, но неисправен, это ставит под угрозу как автоматическую коробку передач, так и двигатель автомобиля. Потому что режимы движения на низких передачах («L», «2») не предназначены для повседневного использования.
2. Если машина не едет при включенном приводе — это означает, что изношены фрикционные диски, отвечающие за движение в этом режиме, либо порваны манжеты поршней сцепления. Обычно при такой поломке нормально работают 1-я и 2-я передачи.Очевидное решение — заменить фрикционные диски и порванные манжеты.

Как видите, на первый взгляд решения проблем довольно простые … Если вы хорошо разбираетесь в технике и имеете все необходимые инструменты для ремонта.

Чтобы АКПП работала без поломок долгое время, необходимо.

Но, в любом случае, своего верного помощника лучше доверить профессионалам, чтобы, попробовав отремонтировать самостоятельно, не смотрели с удивлением на «лишние» запчасти и, с сожалением, на простаивающую машину.

Современные выключатели не подлежат ремонту, так как поставляются в неразборном корпусе. Производитель предполагает их замену, при этом отечественные автоматы типа АП предполагали не только разборку, но и настройку, при определенном навыке можно было собрать один полностью рабочий из нескольких неисправных. Из статьи вы узнаете, в чем заключаются неисправности автоматических выключателей и как их исправить. Рассматриваемые машины используются в электрических цепях напряжением до 1000 В для защиты стояков и линий питания.

Как работает аппарат защиты

Чтобы разобраться в причинах всех неисправностей, нужно рассмотреть устройство машины. Он состоит из пары силовых контактов, теплового разъединителя и электромагнитного разъединителя.

Тепловой разъединитель срабатывает медленно, с небольшим (до 2 и более раз, в зависимости от времени-токовых характеристик конкретного автоматического выключателя) превышением номинального тока. Электромагнитный — при коротком замыкании или превышении силы тока в несколько раз срабатывает за доли секунды.На первый взгляд может показаться, что ломать здесь нечего, но давайте рассмотрим каждую из упомянутых неисправностей отдельно.

Основные проблемы с машинами

У машины всего три основных неисправности:

1. Выбивает.
2. Не выключается.
3. Без взвода.

Решение: Диагностика и ремонт заключаются в отключении главного сетевого кабеля и замене его на временный, если помогло, то придется переделать и отремонтировать проводку.

Мгновенное отключение машины связано с срабатыванием электромагнитной защиты. Он не блокируется во включенном положении из-за внутренних проблем с тем же электромагнитным экраном. Проверить исправность автомата можно, заменив его заведомо исправным, с таким же номинальным током и чувствительностью — если все исправно работало, причина в этом. Если автоматический выключатель не заряжается без напряжения и короткого замыкания нет, его необходимо заменить.

Автоматический выключатель не включается

Если вы поднимаете рычаг вверх, но выключатель не включается, а рычаг моментально падает вниз, это связано либо с механическим износом узлов машины, либо с наличием короткого замыкания. Вы можете проверить это, прозвонив фазу питания на ноль с помощью цепи с низким сопротивлением, например, контрольной лампой или омметром. Непрерывность с высоким сопротивлением (например, управление светодиодами) может ввести вас в заблуждение, и цепь может прозвонить через нагрузку (лампочки, нагревательные элементы или электродвигатели).Если цепь замкнута, значит, происходит пробой изоляции кабеля.

Решение: Устранить неисправность заменой кабеля или восстановлением изоляции. Если короткого замыкания нет, то автомат заменяют.

Рычаг застрял

Другое дело, когда нельзя сдвинуть рычаг станка из нижнего положения, значит заклинило механизм привода контактов. Данная неисправность может возникнуть при отключении под нагрузкой, если возникла сильная дуга и ее брызги заклинили подвижный контакт, а точнее его узлы, либо он впаян в корпус.

Решение: Возьмитесь за рычаг ближе к основанию и сильно, но плавно потяните вверх, есть шанс сломать. В будущем вы не сможете пользоваться такой машиной. Еще есть вероятность заклинивания в будущем, тогда машину следует заменить. Успешность в этой процедуре — 50%, на практике часто ломается рычаг, особенно если это происходит на морозе.

Аппарат не выключается при коротком замыкании

Отсутствие реакции на короткое замыкание может быть вызвано двумя причинами.Сначала втыкаются контакты. Из-за нагрева и искрения во время размыкания контакты прилегали друг к другу. Второй — заклинило механизм электромагнитного разъединителя.

Решение: Если при коротком замыкании автомат не работает, попробуйте с усилием разорвать контакты, если не работает, то замените станок.

Как продлить срок службы выключателя

Запомните два совета:

• Не допускайте перегрузки защищаемой линии током выше номинального.
• Не выключайте машину под нагрузкой.

Пока с первым наконечником все понятно, со вторым немного сложнее. Когда через контакты протекает ток и вы собираетесь их отключить, возникает дуга. Это связано с истинностью законов коммутации: «Ток в катушке индуктивности не может прекратиться мгновенно».

Мы ознакомились с дефектом, чем вызван. Автоматические выключатели прослужат довольно долго, если они будут эксплуатироваться в номинальных условиях.Современные станки ремонту не подлежат, поэтому разбирать их не рекомендуем, лучше заменить на качественный аналог, например, Moeller или ABB. Для бытовой техники и активных нагрузок используйте машины с буквой В, для подключения нагрузки со значительными пусковыми токами (двигатель) лучше подходят устройства с буквой D, а цифра после буквы указывает на величину допустимого тока. Не подключайте окисленные провода и всегда затягивайте клеммы. Придерживаясь этих советов, неисправности автоматических выключателей будут возникать гораздо реже, и вам не придется беспокоиться о безопасности эксплуатации электропроводки в квартире или доме.

Содержимое:

Основная функция автоматического выключателя — защита сети от перегрузок и коротких замыканий. Часто возникают ситуации, когда хозяевам квартир и частных домов приходится решать вопрос, почему они выбивают автомат в приборной панели и устанавливать причины таких тревог. Обычно все сводится к замене автомата на более высокий номинал. Однако такие действия не решают вопрос эффективно, так как операция будет происходить уже при повышенной нагрузке на проводку.В результате линии домашней сети могут перегореть и выйти из строя. Чтобы принять наиболее эффективные меры, нужно знать причины, запускающие автомат в каждом конкретном случае.

Выбивает автомат в квартире причина

Самой частой причиной работы машины считается выполнение ее основной функции — защиты электропроводки от перегрузок. Каждую модель отличает собственный выпуск, диапазон от 6 ампер и выше. При одновременном включении нескольких мощных устройств превышается текущая уставка и срабатывает защитное устройство.Чаще всего перегрузка вызвана стиральной машиной, водонагревателем и другой бытовой техникой.

Эту проблему можно решить разными способами. Прежде всего, нельзя допускать одновременного включения мощного оборудования. При наличии качественной проводки с медными жилами и сечением не менее 2,5 мм2 допускается установка более мощного автомата.

В некоторых случаях, когда машина выходит из строя, причины могут быть связаны с неисправной бытовой техникой.Поэтому машина начинает выбивать при одновременном включении. В случае серьезной поломки даже такая бытовая техника, как чайник или компьютер, может оказать негативное влияние. Чтобы проверить этот факт, следует по очереди выключить все устройства и посмотреть, как себя ведет автоматический выключатель. Если он работает нормально, то причина кроется в одном из бытовых устройств, при включении который сработает.

Довольно частая причина — короткое замыкание в проводке. Кое-где фаза соприкасается с нулем и автомат выполняет вторую функцию — защищает от короткого замыкания срабатыванием триггера.

Узнать, почему машина выбивает, можно просто. Все устройства должны быть выключены, а если автомат еще работает, значит, неисправна проводка. Тест рекомендуется начинать с розеток и выключателей, после чего проверяются распределительные коробки, лампы, а в самом конце — провода. Обычно наличие короткого замыкания обнаруживают с помощью. Однако в особо сложных случаях желательно уметь точно и быстро обнаружить неисправность.

Иногда незапланированные срабатывания происходят из-за плохого качества самого аппарата. Неисправность можно выявить, заменив устройство новым устройством. В большинстве случаев это эффективно решит проблему.

При включении света машина вырубает

Довольно часто в момент включения света выходит из строя вводной автомат, и вся электрическая сеть обесточивается. Эта неисправность может возникать по разным причинам, и самая главная из них — неисправность в подключении люстры, где используются обычные лампы накаливания с цоколем Е27.Чтобы выявить возможную неисправность, нужно открутить лампы и осмотреть их цоколи на предмет короткого замыкания.

В месте подключения люстры перегорает контакт, что вызывает короткое замыкание и срабатывание защитного устройства. Иногда все дело в трансформаторе на 12 вольт, включенном в конструкцию люстры.

В некоторых случаях срабатывание выключателя в панели приборов происходит в момент перегорания лампочки. Машина выбивает под действием кратковременной перегрузки.При низком рейтинге 6-10 ампер велика вероятность незапланированного отключения. Такого эффекта полностью лишены люминесцентные и светодиодные лампы.

Постоянно выбивает пулемет в приборную панель

Довольно часто владельцы частных загородных домов и квартир задаются вопросом, почему они выбивают автомат в приборной панели без заряда, при отсутствии очевидных причин. Помимо уже рассмотренных факторов, подобная ситуация часто возникает из-за перегрузок в торговой сети.

При составлении проекта и установке электропроводки невозможно со стопроцентной точностью установить степень нагрузки на каждую группу розеток. Обычно 3-4 розетки имеют отдельный автоматический выключатель. Однако с помощью мощного защитного устройства номинальный ток подключенных розеток может быть значительно ниже.

В такой ситуации обязательно произойдет перегрузка, особенно если утюг, плита, микроволновка и другое мощное оборудование одновременно включены в одну группу розеток.В результате происходит непременное отключение автоматического выключателя. Исключить такие случаи можно, равномерно распределив мощную нагрузку между несколькими группами розеток. Если такой возможности нет, не следует подключать к электрической сети сразу несколько потребителей большой мощности.

Иногда бывает, что машина выбивается и не включается снова. Здесь причина может быть в тепловом расцепителе, который сильно нагревается. Для повторного включения устройства достаточно дать ему остыть, и он снова заработает в штатном режиме.Автомат часто работает под воздействием неисправного устройства, потребляющего повышенный ток. В результате происходит перегрузка сети и выход из строя автоматического выключателя. Решение проблемы, как уже отмечалось, — включать устройства по очереди, пока среди них не будет обнаружено неисправное.

Бывает, что сам автомат неправильно подключен. Плохо натянутые в выводах проводники приводят к нагреву этого места и срабатыванию теплового расцепителя.Причина видна невооруженным глазом, когда горит не только изоляция провода, но и корпус устройства.

Существует множество причин срабатывания автоматического выключателя. Это может быть как неисправность электроприбора, так и короткое замыкание в проводке. Вы можете определить причину срабатывания триггера самостоятельно.

Выключатель автоматический

— это устройство, предназначенное для защиты электрической сети от перегрузок и коротких замыканий.

Бывают случаи, когда нужно решить проблему срабатывания.Причины выбивания автомата могут быть разными, и знать их нужно во избежание поломки бытовой техники или возгорания электропроводки.

Особенности устройства электрораспределительного щита

Любое защитно-распределительное оборудование помещается в специальные щиты. Конструктивные особенности щита позволяют контролировать поток энергии и равномерно подавать ее по всем каналам.

В комплект электрощита входят:

• выключатели автоматические;
Контакторы
• ;

Другие компоненты могут присутствовать в зависимости от функциональности экрана.

защитит электропроводку от негативных последствий. Характеристики переключателя следующие:

• основная задача — защита электропроводки и подключенных к ней бытовых приборов от перегрузки по току;
Установка
• должна производиться по фазной цепи, которая обрывается при отключении мешка;
• автоматический выключатель может обесточить сеть при ручном отключении и в случае аварии.

При возникновении аварийной ситуации в щит выбивается пулемет.

Почему машина постоянно выбивает

Основные причины срабатывания:

• перегрузка сети;
• поломка устройства, включенного в цепь;
• поломка осветительного прибора;
Неисправность переключателя
• ;
• короткое замыкание.

называется состоянием, когда мощность подключенных устройств превышает номинальную, на которую рассчитан коммутатор.

Во избежание такого случая нужно тщательно выбирать группу розеток, к которой будет подключаться мощная бытовая техника.

Подключение неисправного электроприбора также может привести к отключению электроэнергии. При выбивании станка из-за включения лампы проблему следует искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.

Машинка на счетчике работает и выключается без лишней нагрузки

Короткое замыкание (КЗ) — одна из основных причин выбивания. В случае внезапного отключения электроэнергии не нужно сразу пытаться подключить автоматический выключатель.Для начала нужно проверить проводники, устойчивость контактов розетки, отсутствие короткого замыкания в розетке (для ламп). Затем следует проверить проводку тестером, неисправное место заменить электрик. После проверки этих факторов вы можете включать машину.

KZ может произойти без вмешательства человека. Это возможно при перегреве или перегорании контактов электрических устройств.

Когда требуется замена

Если подключенная суммарная нагрузка находится в пределах нормы, а короткое замыкание тестером не зафиксировано, причиной поломки может быть неисправность станка или плохой контакт.

Если он периодически выходит из строя, рекомендуется заменить его устройством аналогичного номинала.

Также может помочь подтягивание контактов.

Вы не можете увеличить номинал автоматического выключателя, если он был рассчитан правильно. Если это значение будет превышено, изоляция проводки может расплавиться.

Выбился в квартире и не включается, что делать?

Если в доме гаснет свет или перестают работать розетки, нужно подойти к распределительному щиту и проверить автоматические выключатели.Обычно достаточно просто включить машинку, подняв ручку вверх.

Если электрическая сеть перегружена мощными устройствами, их следует правильно распределить на другие группы розеток. Если в доме установлено много дополнительных светильников, советуют поставить для них отдельный автомат.

Необходимо проверять качество контакта на всем пути от ввода до автомата до ламп и розеток. Слабые контакты нужно подтянуть.

Для стабильной работы автоматического выключателя важно регулировать общую мощность подключенных устройств.Мощные устройства могут быть оснащены дополнительным устройством отключения.

Переключатель должен быть выбран правильно, без превышения номинальных значений. Также важно следить за температурой помещения, в котором установлен распределительный щит — в случае перегрева автомат может работать даже при незначительной нагрузке.

Выключение торгового автомата — обычная проблема в домах. Автоматическое отключение может быть вызвано как высокими токами, так и короткими замыканиями. Повышение температуры и неисправность самого устройства становятся все реже.

Полезное видео

Замена старых свечей предохранителями на современные — одно из основных требований ПУЭ. Это связано с тем, что обычные вилки не справляются с повышенными нагрузками и просто перегорают. При замене счетчика электроэнергии или проводки вилки заменяются «по умолчанию». Также часто жители принимают такое решение самостоятельно и устанавливают автомат, мощность которого можно рассчитать исходя из планируемой нагрузки.

Но довольно часто люди сталкиваются с проблемой, что защитное устройство постоянно выбивает, часто без видимых причин.Рекомендация абсолютно всех специалистов, если машина вышла из строя, немедленно приступайте к поиску поломки, так как в дальнейшем это может привести к более серьезным, а иногда и печальным последствиям.

В этой статье мы рассмотрим основные причины, по которым это происходит, а также способы поиска и устранения проблемы.

Причины выхода из строя автоматического выключателя

Таких факторов может быть несколько, разберемся с каждым из них подробно.

Превышена допустимая нагрузка

Каждая машина имеет свои характеристики, которые отражаются на ее корпусе.Один из этих показателей — номинальный ток, который может пропускать устройство. Если этот ток превышен, через некоторое время машина выйдет из строя: это было вызвано автоматическим тепловым расцепителем для защиты проводки.

Есть два способа решить эту проблему:

1. Самый простой способ (и наиболее рекомендуемый электриками) — это поочередно включать электроприборы в сеть, чтобы избежать перегрузок. Например, если у вас установлена ​​машина на 16 А, она способна «выдержать» нагрузку 3.5 кВт;
2. Можно заменить выключатель на более мощный, например установить прибор на 25А. Машинка больше не выбивает, так как рассчитана на нагрузку 5,5 кВт. Но такой способ решения проблемы используется только в том случае, если старую проводку поменяли на более мощное сечение (не менее 2,5 квадрата для медных жил).

Примечание! Если произошло отключение по перегрузке, то снова включить машину можно будет только через некоторое время, когда термический расцепитель остынет.

Произошло короткое замыкание

Другой распространенной причиной выхода машины из строя является короткое замыкание. SC может возникать из-за нескольких факторов и в разных местах. Давайте рассмотрим этот вопрос подробнее.

Обнаружить короткое замыкание в электроприборах очень просто. Обычно при коротком замыкании в каком-либо электрическом устройстве он перестает работать. Показательны также почерневшая оболочка или оплавленная проволока. В этом случае достаточно отключить устройство от сети и включить автомат, он не выбьет.

Если нет явных признаков короткого замыкания, все электроприборы следует выключить. После включения напряжения включить потребителей по очереди. При подключении к сети замкнутого устройства автомат снова выйдет из строя или обнаружится неисправность потребителя.

Если все в порядке, попробуйте включить свет в каждой комнате. Бывает, что закрывается патрон или лампочка, так что сбивает защиту.

Короткое замыкание в проводке

Если вышеуказанные действия не позволили обнаружить короткое замыкание, возможно, оно произошло в проводке.Найти место короткого замыкания в проводке, особенно если оно скрытое, будет намного сложнее. Для этого вам нужно. Но сначала можно проверить распределительные коробки и розетки. Именно в этих местах чаще всего возникает короткое замыкание.

При проверке соединительных коробок и розеток в первую очередь обращайте внимание на оплавленную проводку, оголенные концы или ослабленные контакты. Подобные недостатки необходимо устранить: концы надежно заизолировать, а все контакты подтянуть.

Вышел из строя автоматический выключатель

Не исключайте ситуацию, когда вышел из строя сам автомат, такое тоже бывает. Причиной тому может быть заводской дефект конструкции или механическое повреждение корпуса. Бывают случаи, когда нужно просто подтянуть контакты на самом устройстве, которые со временем отжались. Если это не помогает, замените автомат на такой же номинальный ток. Сделать это довольно просто и не займет много времени.Если перебои в работе прекратились, значит, причина найдена и устранена.

Это, пожалуй, все факторы, приводящие к тому, что автоматический выключатель выходит из строя. Их не очень много, но вызвать отключение может любой. Напомним, если сработала защита, во избежание более серьезных последствий не стоит откладывать аудит электросети на потом.

Дифференциальный автомат

Довольно часто дифавтомат устанавливают в электрощитке квартиры или частного дома.Немного сложнее с причинами, по которым он выбывает. Дело в том, что это устройство объединяет в себе два защитных устройства: УЗО и автоматический выключатель. Следовательно, причины, которые приводят к его эксплуатации, более обширны и связаны с различными факторами.

Что приводит к отключению автоматического выключателя, мы обсуждали выше. Те же причины влияют на дифавтомат и заставляют его работать. Но, кроме этого, дифференциальное устройство работает еще и как УЗО, поэтому срабатывает по току утечки, который найти несколько сложнее.

Причины срабатывания

Разберем основные причины срабатывания данного защитного устройства и возможные места образования тока утечки.

В первую очередь, если дифавтомат сработал, его нужно осмотреть, при необходимости подтянуть контакты. Также при осмотре защитного устройства обратите внимание на проводку в электрощите. Возможно, фазный провод лежит на заземленном металлическом корпусе. Это не вызовет короткого замыкания, но может стать причиной выхода дифавтомата из строя.

Если в электрическом щитке все в норме, значит, в цепи, которую защищает устройство, есть утечка тока. Это может произойти в нескольких местах:

1. Причиной может быть любой электрический прибор. При пробивании корпуса дифавтомат гарантированно отключается: это одна из его основных функций, защищать человека от поражения электрическим током.
2. Возможно, следствием стала старая электропроводка, а точнее ее изношенная изоляция: постепенно происходит утечка тока через микротрещины, на которые дифавтомат реагирует.Если проводка новая, она может протекать при плохом соединении или если стена влажная, например, из-за затопления.
3. Распространенной ошибкой неопытных электриков является короткое замыкание нейтрального проводника с защитным заземлением. Делать это категорически запрещено, так как это приводит к срабатыванию защитных устройств типа УЗО или дифференциального устройства.
4. Повреждение корпуса или утопление кнопки тестирования также может привести к срабатыванию устройства. В этом случае необходимо заменить неисправное устройство.
5. Погодные условия, а именно сильная гроза, часто приводят к тому, что дифавтомат выходит из строя. Это происходит из-за сильных атмосферных разрядов, которые усиливают естественные токи утечки. В этом случае следует дождаться, пока утихнет гроза, а затем включить напряжение.
6. Непрофессиональный монтаж или монтаж проводки в спешке приводит к тому, что не соблюдается электрическая схема подключения дифференциального устройства. Это приводит к тому, что он периодически вырубается без видимых причин.

Исправность устройства необходимо периодически проверять. Для этого при снятии нагрузки нажимается кнопка «тест». Работающий дифавтомат должен выключиться. Если устройство не выключается, оно не выполняет защитных функций, и его лучше заменить исправным устройством.

Методы обнаружения утечек

Для определения места утечки тока после срабатывания дифавтомата необходимо отключить все электроприборы от розеток.После этого срабатывает защитное устройство. Если повторного выключения нет, значит, какое-то устройство пробивается к телу. Найти его можно по звонку мультиметра.

Если и дальше вылетает дифференциал, значит проблема в проводке. Начать ревизию электрической схемы лучше всего с розеточных групп и распределительных коробок. Особое внимание следует уделить местам соединений и скрутки проводов, целостности изоляции и надежности контактов.

После проверки всех контактных групп в электрической сети переходите к следующему этапу. Необходимо проверить каждую линию на предмет утечки тока. Рекомендуется начинать с электрического щита, постепенно углубляясь в глубь дома или квартиры. Определив линию или распределительную коробку, после чего возникает дифференциальный ток, все скрутки отключаются и каждый провод окольцовывается.

Таким образом, имеется цепь, в которой повреждена изоляция. При необходимости замените проводку или заизолируйте поврежденный участок.Иногда для этого приходится вытаскивать провод из стены, если проводка скрыта. Но такие случаи довольно редки: если электропроводка очень старая, ее лучше заменить при ремонте или при установке диффузора.

Выбивка для машин для литья под давлением

Это изобретение относится к области литья под давлением, в частности к усовершенствованному эжектору t и выбивательному механизму для высвобождения готовой отливки из матрицы. 1 В рабочем цикле машин 5f для литья под давлением, обычно используемых, матрицы закрываются, затем расплавленный металл вводится в полость матрицы и замерзает, матрицы открываются, и готовая отливка выбрасывается из полости матрицы.При необходимости рабочий цикл также включает * выдвижение в полость матрицы и последующий отвод из нее одного или нескольких сердечников. При разделении штампов отливка прилипает к более холодной поверхности штампа, но соединение разрывается под действием эжектора. Однако отливка также прилипает к поверхности эжектора, открытой в полости матрицы во время операции литья, и ее необходимо удалить вручную после выталкивания из матрицы.

Это ручное снятие выполняется мастером после завершения каждого рабочего цикла, и в соответствии с обычной практикой рабочий с парой плоскогубцев с длинной ручкой подходит к разделенным штампам и с должной осторожностью вставляет плоскогубцы, берет горячее литье, выталкивает его из выталкивателя, поднимает и кладет в подходящую емкость.

Целью настоящего изобретения является устранение ручной операции по удалению готовой отливки и, таким образом, уменьшение опасности, усилий и времени, связанных с предоставлением механизма не только для выброса готовой отливки, но и для ее полного высвобождения, чтобы она автоматически падала с машина в конце цикла и позволяет без промедления продолжить следующую операцию литья. Еще одной задачей изобретения является создание механического выбивающего устройства, оперативно связанного с взаимодействующими блоками штампов для приведения в действие при относительном перемещении штампа, чтобы выдвигать элемент между разделенными штампами и позади выталкиваемых отливок и сообщать элементу окончательное боковое движение. ударить или толкнуть отливку и оторвать • ее от выталкивателя.

Другие цели и преимущества станут очевидными в ходе следующего описания со ссылкой на прилагаемые чертежи, на которых фиг. 1 представляет собой вид сбоку фрагмента машины для литья под давлением, в которой применено изобретение; Фиг.2 — увеличенный вид с частичным разрезом, показывающий соотношение частей с штампами в закрытом положении; На фиг.3 показано соотношение частей и штампов в полностью открытом положении, а на фиг.4 показан вид в разрезе по линии 4-4 на фиг.2.Изобретение может быть включено в различные типы хорошо известных машин для литья под давлением и особенно адаптировано для использования с относительно подвижными штампами, имеющими вертикальную линию разделения, как показано или, например, в патенте США № 2145,56, выданном Штерну. Как проиллюстрировано на чертежах, такая машина состоит, по существу, из подвижного штампа 1) и неподвижного штампа 2, причем последний имеет литниковое отверстие для приема расплавленной сетки из сопла 3 механизма впрыска, связанного с плавильным котлом.Стационарный матричный блок 2 жестко прикреплен болтами к вертикальной или стандартной 4, выступающей вверх от рамы машины, а подвижный матричный блок I установлен на возвратно-поступательной каретке 5, поддерживаемой с возможностью скольжения на серии горизонтальных направляющих, стержни 6 закреплены на противоположных концах. в стойке I и аналогичной стойке рамы 1. Подходящий рабочий механизм для каретки 5, такой как поршневой двигатель, соединен с кареткой с помощью плунжера 8.

Обычный выталкивающий механизм связан с подвижным штампом I и показан на чертежах как включающий в себя выдвижной элемент 9, внешняя поверхность которого взаимодействует с углублением штампа ‘, а также имеющий выступающую носовую часть 10, которая в закрытом положении частей , как показано на рисунке 2, проходит в отверстие литника для распределения поступающего горячего металла.

Следует понимать, что тип выталкивающего штифта в отношении поверхности, открытой для полости матрицы, может быть изменен в соответствии с типом полости матрицы и формой, которая должна быть отлита. что проиллюстрированный носик выталкивателя обычно используется, когда матрица выполнена с множеством полостей. Удаленный конец эжектора 9 соединен с подходящим рабочим механизмом, таким как поршневой двигатель, обозначенный позицией 1I.

Приведение в действие выталкивателя, каретки матрицы и механизма впрыска металла осуществляется автоматически в заданной последовательности.После закрытия штампов металл вводится в полость, а затем штампы переводятся в открытое положение, при этом готовая отливка уносится в подвижной штампе.

По мере того, как происходит разделение штампов, выталкивающий штифт 9 перемещается вперед и выталкивает отливку из полости матрицы, при этом отливка остается подвешенной и приклеенной к ней. В соответствии с настоящим изобретением к машине добавлено автоматическое действующее средство для захвата выталкиваемой отливки и отрыва ее от поверхности выталкивателя.Это позволяет готовой отливке выпадать между разделенными штампами, так что. цикл литья может быть снова запущен без промедления. Готовая отливка, падающая из матрицы, падает в подходящий приемник, который, как показано на чертежах,. может состоять из внутреннего желоба 12, по которому отливки скользят сбоку от машины. Необязательно может быть предусмотрена бесконечная конвейерная лента для захвата смещенных отливок и их вывода из машины. Там, где требуется закалка, желоб может вести к подходящему резервуару, из которого отливки транспортируются на следующую операцию.

Выбиваемый элемент, показанный на чертежах, включает в себя шток 13, совершающий возвратно-поступательное движение, расположенный полностью. за пределы штампов во время литья. Он установлен в подходящем узле 14 направляющего блока, поддерживаемого на одной из боковых сторон подвижного блока штампа 1. Направляющий блок 14 также несет опорный вал 15 для пары шестерен 16 и 11, расположенных рядом и закрепленных шпонками или штифтами. вместе для унисонного вращения. Зубья шестерни 18 находятся в зацеплении с соответствующими зубьями на выталкивающем стержне 13, в то время как шестерня IT зацепляется возвратно-поступательной рейкой 18, направляемой в паз в блоке 14 и прикрепляемой своим концом к кронштейну 19 на неподвижной раме справа. 4.Благодаря этому рабочему соединению относительное движение штампов передается на выталкивающий стержень 13, и по мере разделения штампов скошенный носик 20 на внутреннем конце стержня 13 выступает в пространство между штампами для взаимодействия с выталкиваемой отливкой. .

В начальном зацеплении выступающий конец 20 расположен за выталкиваемой отливкой, как показано пунктирными линиями на фиг. 3. Прямолинейное движение стержня 13 осуществляется за счет его подшипникового зацепления в пазу направляющего блока 14 вместе с подпружиненный толкатель 21, как показано на фиг.2.Эта направляющая прорезь уменьшена или увеличена на противоположных концах, причем увеличение идет вправо на внутренней части, как показано на фиг. 2, и влево на внешней части направляющей прорези. Эти увеличения позволяют наклонять или отклонять шток 13 в сторону относительно его подшипникового зацепления с ведущей шестерней 16. Раскачивание выбивающего рычага компенсируется отводом нажимного толкателя 21 и осуществляется за счет зацепления кулачковых упоров. 22 и 23, установленные соответственно на внешнем конце стержня 13 и на внешней поверхности направляющего блока 14.Кулачковый упор 23, находящийся на пути упора 22 при выступании стержня вовнутрь \ 13, наклоняет стержень и заставляет внутренний конец 20 оказывать давление на выталкиваемую отливку и выбивать ее из выталкивателя, как показано на фиг. 3. Это происходит, когда штампы достигают конца своего отрезного пути, и после удаления отливки штампы могут быть сразу закрыты для следующей операции литья. По мере того, как штампы перемещаются в закрытое положение, движение передается на выталкивающий рычаг 13. заставляя его втягиваться за пределы сопрягаемых поверхностей штампов.

S Для того, чтобы оператор мог оставаться у органов управления в задней части станка, подходящее зеркало или отражающую поверхность можно расположить напротив линии разъема и под нужным углом, чтобы оператор мог видеть между штампами, когда машина открывается и Отливки выбрасываются. Таким образом, оператор может наблюдать за состоянием отливки и образованием заусенцев, а также за действием выбивания, не покидая поста управления. Кроме того, исключен переход к линии разделения и 9, aB8,651, для осмотра и обработки деталей, как это было необходимо ранее.

I претензия: 1. Для использования с машиной для литья под давлением, имеющей разделяемые части, содержащие полость для формования и механизм выталкивателя, для перемещения готовой отливки из полости, средство для отделения отливки от механизма выталкивателя, включая штангу зубчатой ​​рейки, прикрепленную к одному из упомянутые части, пара взаимосвязанных зубчатых колес, поддерживаемых с возможностью вращения другой из упомянутых отдельных частей, при этом одна из зубчатых колес входит в зацепление упомянутой рейкой для вращения, соответствующего относительному движению упомянутых частей, при этом возвратно-поступательный стержень, имеющий зубцы реечной рейки, зацепляет другую из упомянутых шестерен 15 и выполнен с возможностью выступа за выталкиваемой отливкой и направляющим средством для последней упомянутой планки, выполненным с возможностью наклонять штангу около ее предела перемещения для отсоединения отливки от выталкивателя.

2. Машина для литья под давлением, имеющая в сочетании с отделяемыми штампами и выталкивающим устройством для перемещения отливки из полости матрицы, выбивающий рычаг для выброса назад и зацепления с выталкиваемой отливкой, направляющие средства одна из матриц для установки упомянутого рычага и зубчатой ​​передачи, передающей движение, оперативно соединяет упомянутый рычаг с другой матрицей для перемещения упомянутого рычага совместно с относительным перемещением матрицы.

30 3. Машина для литья под давлением, имеющая в сочетании с отделяемыми штампами и выталкивающим устройством для перемещения отливки из полости матрицы, выбиваемый элемент должен выступать за выталкиваемой отливкой, направляющие средства для упомянутого элемента размещены на 35 элементе. штампов, рабочие соединения между упомянутым элементом и другим штампом для передачи движения элементу за счет относительного движения штампа и кулачковые упоры на направляющей и элементе соответственно, приспособленные для зацепления в выступающем положении элемента, чтобы наклонять элемент в яркое сцепление с литьем.

4. В машине для литья под давлением пара съемных штампов, эжектор для выталкивания отливки из полости матрицы 45, зубчатая рейка, закрепленная по отношению к одной из штампов, зубчатый элемент, установленный на другой штампе в зацеплении с указанная рейка, привод второго зубчатого колеса, соединенный с первым зубчатым элементом и подвижной зубчатой ​​рейкой, находящейся в зацеплении со вторым зубчатым элементом и выполненной с возможностью выступа в пространство между матрицами при разделении матрицы для зацепления отливки, поддерживаемой выталкивателем, и разрыва ее связи с эжектор.

5. В машине для литья под давлением, относительно подвижные матрицы для открытия и закрытия полости матрицы, связанный с ней эжектор, выбивающее устройство для высвобождения отливки, поддерживаемой эжектором, из эжектора, средства, переносимые с одной из штампов для направления выбивающее устройство и средство, оперативно соединяющее 60 другую матрицу и указанное выбивающее устройство для придания им движения при относительном перемещении матрицы.

6. В машине для литья под давлением, имеющей относительно подвижные штампы и эжектор для выталкивания готовой отливки из полости матрицы, выбивающее устройство, подвижно установленное на одной из штампов для высвобождения отливки из эжектора, механизм передачи движения , функционально соединенный с другим штампом и приспособленный для передачи относительного движения штампа 70 выбивающему устройству для его приведения в действие.

КОЛЬЦО ЛЮСИАНА.

Панч-пресс, нокаут убил женщину

Панч-пресс, нокаут убил женщину

Кому: Директору Национального института охраны труда и Здоровье

ОТЧЕТ: Программа FACE, штат Айова Дата отчета: 6 апреля 1999 г.

ТЕМА: Женщина-механизатор погибла при работе с штамповочный пресс.

РЕЗЮМЕ

43-летняя механизатор погибла при работе на штамповочный пресс 25 июня 1998 г.В этом штамповочном прессе матрица прижимает и вырубает кусок металлического листа, называемый выбивка или лом, который падает в лоток под пуансон Нажмите. Передняя часть лотка имеет сетчатую защиту для машина. Лоток выдвигается, и отходы можно удалить. Это заполнение лотка или корзины и вывоз мусора — обычное дело. может быть отложено. В этом случае матрица была размещена и установлена на месте. После 130 прессов несколько кусков шлака вылетели из под передней частью машины, и многие из них поражали жертве в шею, а другие части были разбросаны по этаж.Пострадавший был доставлен в местную больницу и скончался. в травмпункте.

РЕКОМЕНДАЦИИ, основанные на нашем исследовании, следующие:

1. Убедитесь, что машины защищены, как указано в 29CFR 1910.

2. Назначьте компетентное лицо для частого и регулярного проверки безопасности на объекте.

3. Разработайте, внедрите и обеспечьте соблюдение письменной программы безопасности.Программа безопасности должна включать в себя процедуры безопасности для конкретных задач. и обучение сотрудников по выявлению опасностей, предотвращению и контроль.

ВВЕДЕНИЕ

В 14:00 25 июня 1998 г. умерла 43-летняя женщина, когда работает на пробивном прессе на механообрабатывающем предприятии. Жертва была доставлен в местную больницу и скончался в 15:43. Айова Программа FACE была уведомлена о гибели 20 октября 1998 года. Департаментом здравоохранения штата Айова.Жертва работала на компании за шесть месяцев до инцидента, хотя у нее работал на объекте около 20 лет назад. Сотрудники первой смены работа с 19:00 до 16:30. В день происшествия погода стояла очень жарко и влажно. Другие условия окружающей среды не способствовали к инциденту.

ИССЛЕДОВАНИЕ

При работе пробивного пресса матрица прижимается к металл и пробивает разрез в середине листа.Этот сечение называется выбивным, шлаковым или ломом. Кусок лома падает ниже пробивного пресса в лоток. Передняя часть лоток содержал сетчатую защиту. Указанная процедура объекта что лоток должен быть очищен после 20 пробивных прессов. За В этом процессе работник должен снять лоток, сбросить выбивку кусочки в контейнер для утилизации, а лоток замените на машина. Обычно, если лом не удалить, матрица может поломка или устройство заклинило.

Пробивной пресс — машина, требующая пристального внимания и здравый смысл оператора. В этом случае кубик был установлен на место, и был установлен счет до 200. После 130 нажатий куски шлака вылетели из-под передней части машины. Из 130 кусков шлака несколько кусков металлического лома попали в жертве в шею, а оставшиеся части были рассыпаны по пол.

Лоток дыропробивного пресса не был возвращен в машину после опорожняется и был обнаружен рядом с машиной.Цель охраны не удалось вернуть лоток в машину после опорожнение. Цель защиты машины — охранять точку эксплуатации. Существует ряд общих опасных зон или «точек». операций на пробивных прессах.

Во многих процессах обработки удаление лома или выбивки может быть отложено. Поднос или корзина нередко наполняться, а персонал задерживается в вывозе металлолома. если ты постоянно останавливать процесс, чтобы убрать лом, сотрудник может отстать или выбежать из мест, чтобы положить лом.Ресурсы обычно передаются в процесс механической обработки и удаления лома или другие домашние обязанности не могут быть подчеркнуты.

Удаление деталей и лома должно быть предусмотрено в эксплуатации. Скопление лома в матрице затрудняет защиту использовать и может препятствовать их использованию. Полностью охраняемая матрица устраняет доступ к месту эксплуатации и работоспособной, надежной части и удаление обрезков важно. Разве что вывоз лома и деталей положительно уверены, снятие охранников может быть одобрено.

Один из способов обеспечить защиту оператора — использовать умирает, который прикрепил к нему свою полную охрану, которая покрывает любой опасности и позволяет только достаточное отверстие для материала пройти. Это все равно предоставит оператору возможность позиционировать материал, близкий к матрице для максимального выхода.

ПРИЧИНА СМЕРТИ

В заключении судмедэксперта указана причина смерти как тяжелый гиповолемический шок, следствие сильного проникающего рана левой шеи.

РЕКОМЕНДАЦИИ / ОБСУЖДЕНИЕ

Рекомендация № 1: Работодатели должны обеспечить, чтобы машины охраняются, как указано в 29CFR часть 1910.

Обсуждение : Любая часть машины, функция или процесс, которые могут привести к травмам, должны быть защищены. Работодатели должны предоставить один или несколько методов защиты машин для защиты операторов машин и других сотрудников в зоне оборудования от опасностей, таких как те, которые созданы точкой операции, рабочими точками зажима, вращением детали, летящие стружки и искры.Всего таких опасностей расположено семь футов или менее над землей или рабочей площадкой должны будьте осторожны, чтобы предотвратить случайный контакт. Охранники или фиксированные барьеры может быть прикреплен к раме, матрице или основанию пресса для предотвращения оператора с точки операции. Должна быть прикреплена охрана к машине или закреплен в другом месте, если прикреплен к машине это невозможно. Дополнительные рекомендации для силовых прессов содержатся в 29 CFR 1910.217.В этом случае цель защита была нарушена, когда лоток не был возвращен в машину после опорожнения. Если лоток был на месте, куски металлолома могут вылетели и попали в сетку, не повредив наемный рабочий.

Рекомендация № 2: Работодатели должны указать компетентный человек для частого и регулярного обеспечения безопасности на объекте инспекции.

Обсуждение : Регулярные проверки рабочего места компетентное лицо обеспечивает соблюдение правил техники безопасности, и продемонстрировать, что работодатель стремится к безопасности программа и профилактика травм.Запланированные и внеплановые инспекции рабочей площадки, материалов и оборудования должны быть проводится для выявления опасных условий.

В этом случае лоток пробивного пресса не был возвращен в машина после опорожнения и была найдена рядом с машиной. Обычный инспекции выявили бы проблему и отметили, такая практика была обычным явлением в учреждении.

Рекомендация № 3: Работодатели должны разработать, внедрить, и обеспечить соблюдение письменной программы безопасности.Программа безопасности должна включать процедуры безопасности для конкретных задач и обучение сотрудников в выявлении, предотвращении и контроле опасностей.

Обсуждение : Реализация и обеспечение соблюдения комплексная программа безопасности разработана для предотвращения травм персонала. Программа безопасности должна включать в себя процедуры безопасности для конкретных задач. и обучение сотрудников. Обучение — важный элемент интегрированного программа безопасности и должна включать информацию о конкретных задачах правила техники безопасности и обучение предотвращению и снижению выбросов этих опасностей.Сотрудники должны обладать знаниями, обучением, и опыт для выполнения назначенной ему работы. При этом пострадавший ранее работал на объекте. Переобучение важно, и каждый сотрудник должен работать под строгим контролем назначенного лица, пока сотрудник не сможет продемонстрировать возможность безопасно выполнять новую работу самостоятельно.

____________________________________________________________________________

Лоис Этре, доктор философии.	Уэйн Джонсон, доктор медицины.
Промышленный гигиенист / следователь	Главный следователь травм
Институт сельского хозяйства и гигиены окружающей среды	Институт сельского хозяйства и гигиены окружающей среды
Университет Айовы — Айова-Сити, Айова	Университет Айовы — Айова-Сити, Айова

ССЫЛКИ

Совет национальной безопасности.Руководство по предотвращению несчастных случаев для бизнеса & Промышленность: администрирование и программы. Издание десятое. Чикаго, IL. 1992.

Управление Федерального реестра: Свод федеральных правил, Labor 29 Part 1910. Вашингтон, округ Колумбия: Типография правительства США, 1996.

NIOSH Current 49. Травмы и ампутации в результате работы с механическими силовыми прессами. Публикация № 87-107, 1987.

Herschal Продукция: Автоматические выбивные машины

Выбивные компоненты Т-образная рама Автоматические выбивные машины Отбойный молоток Компоненты пресс-формы Выносные штифты Втулки ведущего пальца Несущие пальцы Штифты выталкивателя Штифты возврата Разливные стаканы Оборудование и принадлежности Противозадирный Форма для купонов Пистолет для флюса Плоскогубцы Газ Тех II Ковши Маркеры для горячей поверхности Micawash Скиммеры Покрытия для пресс-форм Форма испытательного стержня Духовые пистолеты и аксессуары Духовые пистолеты и аксессуары

Каждая автоматическая закрытая машина спроектирована специально для того, чтобы легко вписаться в ваше рабочее место. Корпуса созданы для использования в литейном производстве. Они построены вокруг рамы из стальных труб и имеют 4-дюймовые армированные стены. Простая загрузка перед машиной.Отбрасываем челноки назад, и дверь закрывается. Формованные уретановые гнезда служат для локализации и защиты отливок. Световая завеса останавливает всякую деятельность. Вертикальная конфигурация для литья по выплавляемым моделям. Предустановленное давление молотка, давление зажима и время цикла можно выбрать для конкретных отливок на сенсорной панели. Оптико-сенсорные переключатели активируют цикл.Вертикальная конфигурация для литья по выплавляемым моделям. Предустановленное давление молотка, давление зажима и время цикла можно выбрать для конкретных отливок на сенсорной панели. Оптико-сенсорные переключатели активируют цикл. Однопозиционная компактная конструкция.Распашная дверь проста, удобна в обслуживании и обеспечивает хорошую герметичность, препятствуя шуму и пыли. Выгрузка песка осуществляется через люк желоба с пневматическим приводом. Стандартная машина для выбивки с А-образной рамой может быть закрыта. Задняя или боковая часть могут быть откидными для доступа к бункеру. Г-образная дверь позволяет загружать отливку краном или подъемником. Надувной воздушный затвор сдерживает шум. Вибрирующая пластина приспособления быстро удаляет сердцевину.

Боксер с нокаутом — PrimeTime Amusements

Испытайте свою мощь с этой высококачественной боксерской машиной с высокими доходами от Jakar.

Как и у других боксерских машин на рынке, предпосылка проста — вставьте монеты, нажмите «Старт», пробейте мешок как можно сильнее, и машина будет измерять силу каждого удара. Детали подсчета очков для каждого игрока (от 1 до 4), текущий удар и рекорд отображаются с помощью ярко-красных светодиодных цифровых дисплеев. Также показаны различные категории силы в диапазоне от 100 до 900, которые загораются в зависимости от того, где вы приземлились.

Эти боксерские машины предназначены для интенсивного использования (в помещении ИЛИ на улице) и приносят прибыль.Места, которые добились успеха с такими машинами, включают: парки развлечений, ярмарки, пабы, кинотеатры, морские курорты, центры семейных развлечений, клубы и торговые центры. Компоненты машины также были разработаны в соответствии с действующими стандартами безопасности, подтвержденными сертификатом CE.

Также доступны различные дизайны аэрографов или закажите боксер Knockout Boxer с вашим собственным художественным оформлением! Пожалуйста, спросите о ценах.

Что делает боксера-нокаута особенным?

— Проверенная игра на прочность с высокой рентабельностью

— Разработан с использованием высококачественных материалов; Европейский сертификат CE

— Работает в помещении или на открытом воздухе (крышка не требуется).Используется порошковая краска, устойчивая к атмосферным воздействиям

— Поддерживает 1-4 игрока; отображает наивысший рекордный результат

— Баллы измеряются силой, скоростью и рефлексом

— воспроизводит веселые и критические звуки в зависимости от производительности игрока

— Операторские настройки включают настройки цены, регулировку громкости, процент уровня силы и многое другое.

— Доступен на разных языках (просьба запрашивать при покупке)

— Индивидуальные пакеты художественных работ (аэрография или виниловая пленка) доступны за дополнительную плату

— Корабли с компаратором монет; спрашивайте о других способах приема платежей

У вас есть еще вопросы или вы готовы купить? Позвоните нашим дружелюбным сотрудникам отдела продаж для получения дополнительной информации или напишите нам сюда!

Как этот морской пехотинец пробился, чтобы подбить японского пулеметчика

Гарлин Коннер в одиночку бросился в холодную бездну, к массивным силуэтам немецких танков вдали.

Сжимая телефон, радио и провод, старший лейтенант пронесся сквозь холодный январский воздух в сторону 600 наступающих немцев и вражеских снарядов, которых он знал.

Коннер не мог повернуть назад, даже если бы захотел.

Его роте требовался проводник, чтобы врезаться в растущую немецкую пехоту или рискнуть быть захваченным. Стрелок из Кентукки всегда сражался на глазах у своих людей, и его сослуживцы доверяли ему вести. Коннер часто стрелял по противнику стоя, в то время как другие прятались, чтобы укрыться.

---

Коннер мог видеть врага до того, как они его заметили, писали сослуживцы.

Не гремел гром немецких винтовок. Его отец воспитал его бесстрашным во время охоты на дичь в лесах южного Кентукки. Пулевое ранение в левое бедро не могло помешать ему вернуться на линию фронта, равно как и приказ оставаться в полевом военном госпитале. Холодным зимним утром 1945 года Коннер снова оказался между своими сослуживцами и натиском вражеского огня.

Первый лейтенант Гарлин Мурл Коннер

На этот раз в заснеженном лесу Коннер 5 футов 6 дюймов столкнулся с полной силой немецких войск. 24 января немецкая армия, возглавляемая нацистами, предприняла отчаянный натиск, чтобы разделить американские подразделения у французско-германской границы.

Коннер направился к потоку пуль, пока не нырнул в неглубокую заснеженную канаву.

Здесь, в замерзшей сельской местности Франции, среди безудержного автоматического огня, Коннер должен был сделать то, что могло стать его последним сопротивлением, направив американскую артиллерию на немецкую пехоту.Здесь Коннер останется до тех пор, пока американские войска не остановят немцев или пока его не остановит пуля.

Тихий фермер

Когда местные жители в сельском фермерском городке Олбани, штат Кентукки, спрашивали Гарлина «Мурла» Коннера о его времени во Второй мировой войне, он быстро их замалчивал.

«Я сделал то, что должен был сделать, — сказал Коннер на солдатских счетах, — и это все».

Вернувшись в графство Клинтон после войны и открыв табачную ферму, награжденный армейский ветеран решил, что он насмотрелся на мир и ужасы вооруженного боя.Коннер нашел мир, вспахивающий поля в тени Аппалачей.

1-й лейтенант Гарлин Мерл Коннер

Коннер никогда не хвастался своей храбростью.

За более чем 53 года до своей смерти в 1998 году он редко снова говорил о войне — ни с женой Полиной, ни даже с товарищем по солдату.

В течение двух десятилетий, прошедших с тех пор, как Коннер умер от осложнений, связанных с сердечной и почечной недостаточностью, другие подхватили причину, от которой фермер так категорически отказался.Бывший армейский зеленый берет Ричард Чилтон при поддержке семи генералов в отставке представил заявку Коннера на Почетную медаль в кадровое управление армии.

Любопытный случай Коннера, чей военный рекорд был настолько убедительным, что он соперничает с похвалами более известного ветерана Оди Мерфи, сбил с толку тех, кто его знал. В целом Коннер провел на передовой во Второй мировой войне более 800 дней. Он получил семь боевых ранений и получил четыре Серебряных звезды, три Пурпурных сердца, Бронзовую звезду, французскую военную награду Круа де Герр и Крест за выдающиеся заслуги.

И все же, чтобы добиться награждения Коннера Почетной медалью, Чилтон и его команда прошли трудный путь, который длился десятилетия. Федеральный окружной суд отклонил первоначальную заявку Коннера на получение награды. В постановлении 2014 года федеральный судья в Кентукки сказал убитой горем Полине, что она вовремя не подала документы на мужа.

Коннер на протяжении десятилетий избегал разговоров о награде, так же как он избегал любых разговоров за свои четыре года в армии. Тем не менее, его семья продолжала цепляться за надежду, что однажды Коннер заработает U.Высшее военное звание С.

Старый дом в Кентукки

Извилистая асфальтированная дорога ведет к ферме Мурла и Полин Коннер из красного кирпича, стоящей у подножия Аппалачей на юге Кентукки, в двух милях к северу от границы штата Теннесси.

Голубое небо нависает над зеленым холмистым ландшафтом Олбани, а вспаханные поля, кажется, сияют под полуденным солнцем. Кардиналы у одноэтажного дома щебечут, когда легкий ветерок проносится мимо. Эта ферма, расположенная в холмистой местности округа Клинтон, скрывала историю человека, чье стальное мужество выдержало самые тяжелые обстоятельства.

Всего в нескольких шагах от фермы, сын Мурла Пол и его жена Кэти живут в модульном доме, который был построен взамен их дома, разрушенного торнадо. Пол принял управление фермой после того, как его отец перенес сердечный приступ весенним днем ​​1979 года.

Соратники доверили Гарлину Коннеру провести их через сложные обстоятельства на поле боя. Генерал-майор Ллойд Рэмси, чья карьера растянулась на три войны, назвал Коннера величайшим боевым солдатом, которого он когда-либо видел.

Он провел долгие часы сажая табак, прежде чем ферма перешла на выращивание крупного рогатого скота в качестве основного продукта.

Пол родился через девять лет после того, как Коннер вернулся с войны. Крепкий и толстый, он обладает гораздо большим телосложением, чем его отец, который был худым и жилистым, его рост составлял 5 футов 6 дюймов, а во время действительной службы он весил всего 120 фунтов.

Пол разделяет любовь своего отца к животным. И Пол воспитал своих четверых детей, придерживаясь тех же основополагающих принципов, которым научился у своего отца.Пол сказал, что его отец дал разумный совет, который позже он даст своим детям. «Будь человеком слова», — вспоминает Пол, как говорил его отец. «Делай, что говоришь. Если вы не можете выполнить обещание, не выполняйте его. Будьте внимательны к окружающим, потому что у всех есть чувства ».

В семейной гостиной Пол сидит рядом с черно-белым портретом молодого солдата Мурла в окружении выцветших портретов детей и внуков Пола. Комната, украшенная бежевыми керамическими лампами, деревенскими деревянными стульями и полками, мало изменилась с тех пор, как Полина и ее муж переехали в дом более 50 лет назад.

Десятилетиями фотография витала над комнатой. В детстве Пол иногда с трепетом разглядывал черно-белую картинку.

Когда он спросил своего отца о времени, проведенном в армии, он получил такой же холодный ответ: «Мы пошли туда, мы сделали то, что должны были сделать», — вспоминает Пол сказал отец. «И он должен оставаться там».

Пол вырос, не зная в полной мере достижений своего отца на поле боя. По большей части, Полина тоже.

Прошли поколения с тех пор, как солдат с восьмиклассным образованием использовал остроумие и интеллект, чтобы помешать наступлению врага. Но похороненный в свидетельствах очевидцев и в свидетельствах однополчан, героические подвиги Коннера остались в истории, неизвестными его семье и многим жителям Олбани.

«Я просто подумал, что он фермер и что-то сделал на войне», — сказал Уолтон Хэддикс, друг семьи Коннеров. «Но он никогда не говорил об этом. Он никогда не упоминал о том, что делал в армии.

Если не считать военных медалей, эта ферма площадью 200 акров в нижнем восточном конце округа Клинтон является непреходящим наследием Коннера. Семья приобрела участок земли в 1949 году после того, как правительство купило предыдущую семейную ферму, чтобы освободить место для плотины Вулф-Крик и водохранилища на озере Камберленд. Поскольку время службы уже давно позади, Коннер сосредоточил свое внимание на своей ферме и воспитании Пола.

Он никогда не хвастался своими достижениями военного времени, говоря жене, что не хочет, чтобы он хвастался.В конце концов, пять братьев Коннера также служили в армии: четверо во время Второй мировой войны и один во время войны в Корее.

Как фермер, он гордился тем, что работал на своей ферме, где его часто можно было найти в рубашке цвета хаки с длинными рукавами, фермерской кепке и комбинезоне, он ехал на тракторе или учил Пола выращивать табак из почвы.

Но война никогда не покидала его. «Иногда по ночам Коннер просыпался, охваченный напряжением и вновь переживая моменты с поля битвы», — сказала его жена.Вместо того, чтобы вернуться в постель, Коннер уходил на деревянную веранду семьи, где часами сидел, куря сигареты.

Эпизоды временами становились настолько травматичными, что Полина отказывается подробно рассказывать о них. Полин сказала, что ее муж страдал от симптомов посттравматического стрессового расстройства, болезни, которая еще не была широко выявлена ​​до войны во Вьетнаме.

«Если у кого-то был посттравматический стресс, так это у Мурла», — сказала Полина.

Коннер внутренне нес бремя, никогда не выражая своих страданий семье.Последний раз Коннер публично говорил о войне, это случилось в тот день, когда Полина впервые увидела своего будущего мужа.

Приветствие героя

Ярким весенним днем ​​в мае 1945 года семья Уэллсов услышала, что герой войны, уроженец округа Клинтон, вернется через четыре года за границу.

Местный пост Американского легиона организовал парад на городской площади, чтобы приветствовать ветерана войны, о храбрости которого говорили горожане. Они приехали из окрестных графств, некоторые на фургоне.Другие приехали на машине, а некоторые пришли пешком.

Гарлин Мурл Коннер, сын фермера, добровольно вступивший в армию в 1941 году, вернулся домой с войны.

Полин Уэллс, еще будучи подростком, забралась в заднюю часть семейной конной повозки вместе со своими двумя братьями, двумя сестрами и родителями на семейной ферме в северном округе Клинтон. Они проехали на фургоне по грунтовой дороге в 10 милях от городской площади. В школах округа рано закрыли уроки, чтобы учащиеся могли присутствовать на параде.

Полин Коннер, 89-летняя жительница округа Клинтон, штат Кентукки, держит фотографию своего покойного мужа, 1-го лейтенанта Гарлина Мурла Коннера.

Семья Полины узнала, что после парада Коннер будет говорить с толпой о войне. Итак, горожане теснились на втором этаже старого здания суда. Также присутствовал сержант Элвин С. Йорк, самый титулованный солдат Первой мировой войны, положивший начало дружбе с Коннером на всю жизнь. Полин оперлась на деревянную скамейку в заднем ряду, чтобы услышать, что говорит Коннер.

«Я ждала гигантского человека», — сказала Полина.

Когда Коннер наконец предстал перед толпой, его появление ошеломило Полину. Небольшой рост лейтенанта в своей военной форме оливкового цвета не впечатлял юную Полину. С узкими плечами и стройным телом Коннер вряд ли выглядел как герой из сборников рассказов.

«Та маленькая морская крыса», — сказала Полина своей матери Тресси. «Он не мог сделать всего того, что, по их словам, он сделал».

Но без ведома Полины и ее семьи Коннер уже давно доказал У.«Силы С., союзники и сослуживцы», — сказал бы его командир.

Коннер был немногословным человеком. Уроженец соседнего города Аарон, штат Кентукки, стоял перед переполненным залом суда и сказал, какими будут его последние публичные заявления о времени, проведенном им на войне.

«Мне очень приятно, — начал Коннер, — что я могу приехать сюда сегодня. Я не оратор и пришел сюда не для того, чтобы выступать ».

«Но, — продолжил Коннер, — я попытаюсь объяснить вам небольшую часть войны в Европе и некоторые вещи, которые я видел.

Коннер не скупился на слова. Сначала он рассказал о раннем ноябрьском утре 1942 года, когда его подразделение впервые высадилось на берегу Федалы в Марокко для поддержки операции «Факел». Американские и союзные войска вырвали контроль над Северной Африкой у держав оси всего за три дня.

Он двинулся на вторжение в Ликату, Сицилия, разрушенный войной город, который лежал в клочья после 38 дней непрерывных боев. В своих 10-минутных показаниях Коннер не говорил ни о своих медалях, ни о случаях, когда он сражался на передовой впереди своих людей.Вместо этого он рассказал о достижениях своего подразделения и о том, как они выжили в меняющихся элементах и ​​ландшафте.

Наконец, Коннер коснулся пути своего подразделения на юг Франции и тяжелого сражения у подножия гор Вогезы. Но он не сказал ни слова ни о одном из своих самоотверженных, доблестных поступков. Он также не упомянул роковое январское утро возле маленькой французской деревушки после битвы за Арденну, когда в течение трех часов зимой 1945 года он рисковал своей жизнью, чтобы его подразделение могло выжить.

Любой ценой

Утром 24 января 1945 года солдаты роты «К» 7-го полка 3-й пехотной дивизии вошли в Брунвальдский лес около города Хуссен, Франция.

Пока американские войска пытались укрепить свои позиции в небольшой деревне недалеко от немецко-французской границы, на восток Франции прокатился сильный мороз, вызывая жгучий холод.

Когда ледяной ветер обжигал их лица, солдаты роты «К» двинулись по снегу, чтобы сразиться с батальоном отчаявшихся немецких солдат.

Коннер вернулся в свое подразделение в сельской местности Франции, еще не оправившись от пулевого ранения снайпера в левое бедро. Коннер, зная, что надвигается решающая битва, ранее выскользнул из полевого госпиталя на севере Франции и вернулся на линию фронта.

Гарлин Мерл Коннер жил тихой жизнью на ферме в Южном Кентукки. Его соседи и даже его семья не знали о масштабах его доблестных поступков во время Второй мировой войны до нескольких лет после его смерти.

По возвращении Коннер узнал, что его командир, лейтенант.Полковник Ллойд Рэмси принял меры, чтобы отправить его домой. Коннер заработал право вернуться в Кентукки на основании отработанного времени и полученных наград. Рэмси удалил Коннера с линии фронта и назначил его офицером разведки в штабе батальона для его собственной безопасности.

Гитлеровская армия, столкнувшись с надвигающимся поражением, противостояла американским силам отчаянным шквалом за огнем, беспощадно атакуя войска США. Немецкие нападения серьезно обеспокоили Рэмси.Накануне немцы собрались для ожесточенного наступления на другую роту, в результате чего американцы потеряли 25 человек.

Рэмси нуждался в патрульной группе для разведки позиций врага, но ресурсы были на исходе.

Коннер, все еще болеющий из-за травмы бедра, снова вызвался взять патруль и сказал, что попытается использовать прямую артиллерию, чтобы остановить немецкое наступление. Рэмси, зная о значении предыдущих взносов Коннера и его предстоящем возвращении домой, неохотно согласился.

«Никакими словами не выразить выдающиеся лидерские качества лейтенанта.У Коннера было, — написал покойный Рэмси. «(Он был) всегда готов сделать больше, чем его часть».

Коннер заработал репутацию опытного разведчика и стрелка. Солдат из штата Блюграсс заслужил уважение своих сослуживцев, бесстрашно сражаясь с врагом и выполняя опасные задания. Морис Уильямс, солдат, который служил под командованием Коннера, сказал, что опыт Коннера как туриста из Кентукки помог ему подготовиться к тому, чтобы оставаться незамеченным в бою. Выросший на ферме в эпоху Великой депрессии, Коннер научился стать опытным стрелком и охотником.

«Он мог пройти через лес незамеченным», — сказал Хаддикс, друг семьи. «И если белка (была) где-то на дереве и пошевелила хвостом, он мог бы это увидеть».

В то время как другие солдаты отправлялись на ночную разведку с членами команды, Коннер действовал в одиночку.

Коннер снискал такое уважение со стороны своих товарищей по оружию и проявил себя с таким отличием, что получил комиссию на поле боя при Анцио. Коннер, вместе с награжденным Мерфи, оба служили в 3-й пехотной дивизии, которая понесла больше потерь, чем кто-либо другой во время Второй мировой войны.

«Он всегда вел с фронта», — писал Уильямс, сражавшийся вместе с Коннером в начале войны. «И его взвод чувствовал себя в безопасности, следуя за ним».

Около 8 часов утра 24 января внезапный обстрел легкой артиллерии обрушился на американские войска. Шесть немецких танковых танков вышли из холодного воздуха в сопровождении батальона из 600 немецких солдат, наступавших на роту К. Мощные танки высотой 9 футов были почти 27 футов в поперечнике и 12 футов в ширину.

«Американцы, союзники, не имели ничего подобного, — сказал Лютер Коннер, президент исторического общества округа Клинтон.«В то время это было самое мощное оружие войны. Это был просто монстр. Это вызвало страх только у солдата, увидевшего его размер ».

Две трети батальона двинулись к роте К, пытаясь разделить и разделить американцев. Неделей ранее немецкая танковая дивизия атаковала 600 солдат второго батальона. Около 100 человек вернулись в свои части. Остальных немцы убили или взяли в плен.

Рядом с Хуссеном, компания К столкнулась с аналогичными проблемами. Коннер знал, что единственный шанс его подразделения в зимних условиях находится в его руках.Ему нужно было направить артиллерийский огонь по немцам.

Коннер увидел высокие корпуса немецких танков, несущихся через лес. Не колеблясь ни секунды, солдат бросился прямо к танкам, неся телефон, радио и катушку с проводом.

Коннер размотал проволоку, когда на него посыпались разорвавшиеся снаряды и деревянные щепки из окрестных лесов. По словам Чилтона, Коннер пробежал почти 400 ярдов в сторону врага, игнорируя предупреждения своего подразделения.

Он не останавливался, пока не прошел 30 ярдов мимо линии фронта американской пехоты.

Там, в неглубокой канаве под январским снегом, Коннер сел перед надвигающимся немецким огнем. И в течение трех часов Коннер лежал неподвижной скалой под сильной волной, направляя артиллерийские снаряды по немецкой пехоте. Когда рой за роем немецкие солдаты налетали на него лавиной, Коннер выкрикивал указания и координаты штабу батальона.

«Хотя он находился в лежачем положении, канава покрывала только часть его тела», — написал 1-й лейтенант Гарольд Вигетман, который служил в качестве S-3 в 3-м батальоне.«Он был так сильно зажат там, что для него было почти невозможно сдвинуться с места или изменить свою позицию».

Немцы вскоре заметили одинокую фигуру в снегу, направляющую американскую артиллерию. Немецкие солдаты начали окружать Коннера и американцев. Немецкая армия предприняла последний рывок, чтобы сокрушить американские силы.

Коннер, увидев врага близко, сделал прочный и решительный выбор, чтобы победить немецкую пехоту.

Коннер направил американские артиллерийские снаряды по своей позиции и окружающим немцам.По мере того, как вражеская атака продолжала разворачиваться, Коннер подвергал себя опасности, чтобы его подразделение могло добиться победы.

«Он заботился о своих людях больше, чем о себе», — сказал Чилтон.

Когда в него летели с обоих направлений пули, Коннер никогда не колебался. В какой-то момент немецкий солдат бежал в пяти ярдах от Коннера с гранатой, прежде чем его остановил американец. Хаддикс сказал, что Коннер отправил немецких солдат со своим пистолетом-пулеметом.

«С ледяным самообладанием он продолжал звонить по телефону, — писал Вигетман, — хотя он, должно быть, видел, что (немцы) убили бы его, прежде чем он смог бы встать на ноги.”

Американский натиск во главе с Коннером подавил немецкую атаку. К тому времени, когда упали последние раунды, действия Коннера привели к гибели 50 немецких солдат и более 150 раненым. Американские боеприпасы уничтожили шесть немецких танков.

«Я видел колебания элементов… их боевой дух сломлен смертоносной концентрацией (американского) огня», — писал Вигетман.

Коннер дорого заплатил за свою доблесть во время войны. Травма левого бедра ограничит его подвижность на всю оставшуюся жизнь.По словам его жены, как и многие ветераны его поколения, Коннер не очень ценил то, чего добился в Европе.

«Он всегда был очень скромным», — сказала Полина. «Он сделал то, что, по его мнению, должен был сделать, чтобы защитить нашу свободу голоса и свободу слова, которые мы действительно заслужили благодаря тому, что он сделал, и другим, подобным ему».

Рэмси назвал Коннера величайшим боевым солдатом, которого он когда-либо видел. Солдаты, которые его помнили, отметили хладнокровие Коннера в самых трудных условиях.

Вильямс написал в своем дневнике: «Я так доверял (лейтенанту) Коннеру. Я бы последовал за ним, куда бы он ни пошел ».

Новое начало

Спустя годы после сердечного приступа Коннера в 1979 году он нашел новое призвание. Он с беспокойством выслушивал рассказы солдат, не получивших пособий по ветеранам. У некоторых военнослужащих возникли проблемы с проживанием после ухода со службы.

Коннер и его жена проезжали 196 квадратных миль холмов и сельскохозяйственных угодий округа Клинтон, чтобы встретиться с ветеринарами.Они расширили свои поездки на 10 соседних графств. Раз в месяц они клали свои документы и чемодан в свой седан Buick и отправлялись в дома ветеранов или встречали их в их офисе в здании суда. Полина выполняла функции его секретаря, отвечая на телефонные звонки и помогая мужу согласовывать его встречи с нуждающимися ветеранами.

Ночные эпизоды продолжались годами, сказала Полина. А Коннер по ночам все еще пытался уснуть. Но помощь другим ветеранам, по ее словам, помогла ему обрести покой.

Гарлин Коннер сидит со своей женой Полиной в первые годы их брака.

«(Помощь ветеранам) стала его жизнью», — сказал Пол.

Но, слушая рассказы других солдат и слыша об их борьбе, Коннер пробудил тоску, которую он думал, что он давно похоронен.

На протяжении четырех лет службы в армии Коннер заботился о своих солдатах, никогда не искал личной славы, но всегда искал, чем он мог бы помочь, будь то разведка позиции врага или поиск способов помочь ветеринарам в отставке хранить свои военные записи. .Но, услышав их рассказы, Полина впервые заметила сожаление.

Это сожаление стало ясно в 1996 году, сказала его жена.

Чилтон, бывший армейский зеленый берет из Висконсина, написал письмо Коннеру в поисках информации о своем покойном дяде, ПФК. Гордон Робертс, погибший после приземления в Анцио. Коннер, который больше не мог ни говорить, ни писать, пригласил Чилтона в свой дом в Олбани.

Чилтон посетил Коннера осенним днем ​​1996 года. Он сидел с Коннером в семейной гостиной и задавал ему вопросы о его дяде и войне, в то время как Коннер кивал в ответ, сидя в инвалидном кресле.

Чилтон узнал, что Коннер действительно служил со своим дядей, и что Коннер отнес своего дядю в последние минуты его жизни в медпункт. Коннер, вновь переживая момент, произошедший 50 лет назад, заплакал.

Полина предложила ей просмотреть старые военные записи своего мужа, чтобы найти документацию о службе Робертса. Она вынесла из туалета в гостиной обветренную зеленую спортивную сумку своего мужа и вытащила старые документы, пластинки и медали из картонной коробки.

Когда Чилтон пролистал страницы, его глаза расширились. Чилтон увидел украшения: Пурпурные сердца, Бронзовую звезду и Серебряную звезду. Уроженец Кентукки участвовал в восьми крупных кампаниях и был ранен в каждой из стран, в которых он гастролировал.

«Боже мой», — сказал ошеломленный Чилтон Полине. «Этот человек должен был быть награжден Почетной медалью».

Чилтон, почувствовав внезапное вдохновение, спросил Полин и Гарлина, может ли он подать заявку на медаль от имени Мурла.Полина повернулась к мужу.

«Я посмотрела на [Гарлина], — сказала она. «И он смотрел на меня так прямо со слезами на глазах».

Коннер утвердительно кивнул. Спустя 50 лет он, наконец, был готов подать заявку на получение чести, которую он так долго не хотел добиваться.

Пожизненная гарантия

«Он мой герой», — сказала Полина, сидя в гостиной семьи Коннер, сжимая коричневую рамку для картины с черно-белой служебной фотографией ее мужа. «Он всегда был таким.

В черном пиджаке и розовой блузке ее некогда светлые волосы потускнели. Сейчас ей 89 лет, и ее голос дрогнет, когда она рассказывает о жизни своего покойного мужа. Она с нежностью вспоминает его смирение и его тихую манеру выразить свое одобрение.

Наконец, она рассказывает о той весенней ночи 1945 года, когда они с Гарлином ускользнули из округа Клинтон в своем кабриолете, не имея ничего, кроме домашнего платья, чтобы пожениться в здании суда в Россвилле, штат Джорджия. По дороге в Джорджию они останавливались в соседнем городе, чтобы купить одежду для Полины.Полин сказала, что терпение и понимание Гарлина убедили ее выйти за него замуж после двух недель свиданий.

Ветеран армии Гарлин Коннер (слева) после службы в армии во время Второй мировой войны ушел работать на табачную ферму.

Хотя их ранний брак время от времени страдал от ударов, Полина поддерживала мужа более пяти десятилетий. Коннер перенес сердечный приступ в 1979 году после того, как заболел, катаясь на тракторе. Позже в том же году ему сделали операцию на открытом сердце, а 11 лет спустя — вторую операцию.

За годы до своей смерти Гарлин боролся с множеством болезней, включая почечную недостаточность, диабет и болезнь Паркинсона. Он перенес инсульт, в результате которого он был прикован к постели и больше не мог говорить. Полина взяла на себя роль смотрителя, готовила ему еду и возила его на прием к врачу. Она устроилась на подработку для дополнительного заработка.

Коннер милосердно скончался в ноябрьский день 1998 года. Ему было 79 лет.

«Последние несколько лет мой отец был жив, на самом деле его не было в живых», — сказал Пол.«Постепенно становилось хуже. Мне жаль, что мне не приходилось видеть эту часть. Но мы не можем выбирать, как мы будем жить и какими будут последние дни ».

В похоронном бюро Велдона Хаддикса на Деловом маршруте 127 в Олбани сотни людей стояли в очереди, чтобы осмотреть останки Коннера. В прямоугольном кирпичном здании, расположенном между местными предприятиями на северной стороне Олбани, фермеры, соседи и ветераны выразили свое почтение. Ветераны, которым Коннер помогал, подошли к Полине, чтобы выразить свою благодарность за помощь Коннера много лет назад.Соседние фермеры, которым Коннер помогал в качестве президента фермерского бюро округа Клинтон, также присутствовали. По словам Полины, по сей день ветераны приветствуют ее.

«Они подходят и обнимают меня за то, что я сделала, за то, что сделал [Гарлин]», — сказала Полина. «И я всегда обнимаю их и говорю, что люблю каждого из них».

Действия Коннера произвели неизгладимое впечатление на Рэмси. Эти двое десятилетиями поддерживали связь посредством писем и телефонных звонков. Позже Рэмси ушел в отставку в звании генерал-майора и за время службы получил пять боевых ранений.По словам Полины, он на протяжении многих лет поощрял Коннера подавать заявку на медаль. Но каждый раз Коннер отказывался, и медали и украшения оставались в основном нетронутыми в спортивной сумке в шкафу в гостиной.

Рэмси, чья 34-летняя карьера охватила три войны, в 2006 году писал: «Одно из самых печальных сожалений в моей карьере — отсутствие Почетной медали, врученной самому выдающемуся солдату, которым я имел честь командовать». Армия уволила Рэмси по медицинским показаниям в 1974 году.

Последнее заявление

Чилтон продолжал настаивать на заявлении Коннера на получение Почетной медали, писал письма и связывался с политиками.

Новые доказательства были обнаружены офисом конгрессмена Эда Уитфилда в Национальном архиве в Вашингтоне, в том числе три свидетельства очевидцев, написанные однополчанами, которые сражались на передовой с Коннером. В трех письменных показаниях под присягой подробно описаны действия Коннера в январе 1945 года. Но даже этих показаний было бы недостаточно.

Армейский совет по исправлению военных документов отклонил первоначальную заявку Чилтона на право Коннера на получение медали.Хэддикс собрал команду юристов, которую возглавил Деннис Шеперд из Департамента по делам ветеранов штата Кентукки в качестве ведущего судебного советника, и включил Лютера Коннера, который также является адвокатом семьи Коннер, чтобы начать работу над иском, который был подан в федеральный суд. Этот иск получил бы постановление, предписывающее Совету назначить Полин новое слушание и рассмотреть новые доказательства.

В 2014 году окружной судья США Томас Рассел постановил, что срок давности для исправления военного послужного списка Коннера истек, и что семья больше не может добиваться присуждения награды.

Гарлин Коннер с удовольствием заботился о животных и работал на своей ферме в южном Кентукки.

После того, как в 2014 году судья закрыл дело Полины, она сказала, что потеряла надежду. Она вернулась в Олбани и смирилась с мыслью, что награжденный послужной список ее мужа останется таким, каким был, без добавления той чести, которую, по мнению семьи и друзей Коннера, он заслужил. Несмотря на поддержку Министерства по делам ветеранов штата Кентукки, нескольких генералов и конгрессмена Эда Уитфилда, шансы Коннера на получение медали упали.

Но затем, 2 марта 2015 года, дело Коннера достигло поворотной точки в Апелляционном суде 6-го округа США в Цинциннати. Во время апелляции на получение Почетной медали Коннера помощнику прокурора США Кэндис Хилл было поручено представлять позицию правительства в отношении дела Коннера. В течение 15 минут Хилл защищал прежнюю позицию армии во время разбирательства, говоря, что дело следует оставить в покое.

Но затем, в заключительный момент жалкой откровенности, Хилл раскрыла свои истинные чувства.

Хилл расплакалась, когда рассказывала о службе своего отца офицером в том же подразделении, что и Коннер, во время Второй мировой войны. Она сказала, что ее отец получил тяжелую травму ноги 25 января 1945 года, через день после героических действий Коннера.

«Насколько я знаю, — сказала она. «Гарлин Коннер, возможно, … помог спасти ему жизнь».

Слова Хилла, согласно сообщению Associated Press, убедили комиссию передать дело Коннера федеральному посреднику. Затем посредник дал указание ABCMR назначить новое слушание и рассмотреть все доказательства, включая недавно обнаруженные свидетельства очевидцев.В октябре следующего года Правление удовлетворило просьбу Полины о повышении статуса креста Коннера за выдающиеся заслуги до Почетной медали.

Тем не менее, заявка Коннера на медаль требовала дальнейшего одобрения министра армии, министра обороны и президента.

В марте прошлого года Полине позвонил военный из Пентагона и сказал, что ей следует ожидать важного телефонного звонка от высокопоставленного чиновника Министерства обороны США по поводу ее мужа. Может быть, это тот телефонный звонок, которого она ждала? «Это, должно быть, уловка», — подумала Полина и позвонила Лютеру Коннеру, адвокату семьи, чтобы подтвердить его достоверность.Когда Лютер давал свои заверения, Полина все же просила Лютера и его жену Сьюзен сесть с ней во время важного звонка.

Могила Гарлина Коннера находится на кладбище Мемориал-Хилл в Олбани, штат Кентукки.

В следующий понедельник зазвонил телефон.

«Это Лида Коннер?» — спросил мужчина с резким нью-йоркским акцентом.

«Я иду мимо Полины», — сказала она.

«Ты говоришь как старая деревенская девчонка», — сказал мужчина.

«Я», — сказала Полина, вскоре поняв, что звонил президент.

«Там, где вы живете, красивое место, — сказал президент Трамп.

«Да, это так», — сказала Полина, сидя в опрятной гостиной семьи среди семейных фотографий Коннера, ее сына, внуков и правнуков. На улице в прохладном весеннем воздухе щебетали красные птицы.

«Вы вдова лейтенанта Гарлина Коннера?» — спросил Трамп.

«Я», — подтвердила она.

После короткого обмена любезностями Трамп сказал: «Что ж, у меня для вас хорошие новости.У него прекрасный военный послужной список — один из лучших, что я когда-либо видел. Я награжу его Почетной медалью ».

Эта новость вскоре распространилась среди остальных членов семьи Коннера, юристов Коннера и жителей округа Клинтон. Чилтон, потративший большую часть своего времени и денег на путешествие Коннера, мог вздохнуть с облегчением. Чилтон путешествовал по стране в своем стремлении принести Почетную медаль семье Коннер. Он провел десятки интервью с бывшими ветеранами, которые знали Коннера.С тех пор почти все прошло. Чилтон также написал то, что, по его словам, могло быть сотнями рукописных писем конгрессменам и армии.

Наконец-то закончились 22-летние поиски человека, который все бросил на поле битвы. Коннер будет посмертно награжден Почетной медалью на церемонии в Белом доме 26 июня.

«Это немного ошеломляет, понимаете?» — сказал Чилтон. «Он проникает, и вы это понимаете. Вы понимаете, как долго вы этого добивались и как долго вы этим занимались.Я просто онемел… Мне было хорошо к нему. Мне было хорошо к его жене; она пережила все это. Я чувствовал себя хорошо для (Пола). Они все будут знать это навсегда: (он) герой ».

Полину спросили, что, по ее мнению, сказал бы ее муж, если бы он был еще жив. Полина на мгновение задумалась. И она вспомнила, как ее муж мог не желать этой чести и мог отмахнуться от нее еще раз. Он мог отдать должное тем, с кем сражался бок о бок. Но Полина сказала, что она почувствовала, как отношение ее мужа к чести изменилось за последние годы его жизни.Она вспомнила его сожаление во время встречи с Чилтоном в 1996 году.

Может быть, Коннер просто снимет шляпу и улыбнется.

«Больше всего я скучаю по нему», — с тоской сказала Полина. «И я бы хотел, чтобы он был здесь, чтобы сам пойти за медалью. Потому что я думаю, он бы этим гордился. Я знаю, что он бы это сделал.

«Я всегда думал, что он не хотел этого в молодые годы. И на самом деле он этого не сделал. … Когда он стал старше, он пожалел об этом ».

История Гарлина Коннера заключается не в его героических действиях или его храбрости в самых суровых условиях.Его семья говорит, что это кроется в его бесконечном желании помогать другим, будь то руководство солдатами на полях сражений в Западной Европе или помощь ветеранам на холмах округа Клинтон, штат Кентукки.

Чилтон, военный ветеран с 20-летним стажем, путешествовал по миру вместе с армией США и армией Израиля во время «Бури в пустыне». Возможно, житель Висконсина выразился лучше всего.

«Я много путешествовал и многое видел, — сказал Чилтон. «Но я никогда не встречал никого, похожего на Гарлин Коннер».

Примечание редактора: Гарлин Мурл Коннер будет посмертно награжден Почетной медалью на церемонии в Белом доме 26 июня 2018 года.Президент Трамп вручит медаль вдове Коннера Полине на церемонии.

Изначально эта статья была опубликована об армии США. Подпишитесь на @usarmy в Twitter.

Нокаут гена — Центр обучения MyBioSource

Технологии нацеливания на гены используются для модификации геномов любых живых организмов. Когда мутация инактивирует функцию гена, это называется нокаутом гена. Методы нокаута гена используются для идентификации конкретной функции гена путем ингибирования функции конкретного гена.Нокаут гена находит применение как в классической генетике, так и в современных методах, таких как функциональная геномика. В начальной временной шкале нокаут гена осуществлялся при мутагенезе транспозона. Основным недостатком этого метода является трудоемкий скрининг для обнаружения нокаутированного гена. Нокаут другого организма осуществлен с помощью генной инженерии. Методы in vitro используются для модификации генов на плазмидах или бактериальных искусственных хромосомах (ВАС), а затем эти модифицированные конструкции перемещаются в интересующий организм методами культивирования клеток.Немногие другие методы используют комбинацию генной инженерии и гомологичной рекомбинации in vivo. Но это сочетание не так эффективно. Рекомбинирование — это новейший инструмент для создания нокаутов генов. Он прямо указывает бактериальную хромосому или модифицирует любую плазмиду или ВАС in vivo в качестве прелюдии. Этот метод не зависит от сайтов рестрикции. Кассету с лекарством можно поместить в любом месте гена, или открытое считывание гена можно заменить кассетой с лекарством. В любом случае выбирается желаемая конструкция.

Технологии генного нокаута

Наилучший подход для получения нокаута гена — это гомологичная рекомбинация, и с помощью методов нокаута гена удаляется единственный ген без воздействия на все остальные гены в организме. С помощью нокаута гена организм, в котором интересующий ген становится неработоспособным, известен как нокаутный организм. Когда в организме выбито более одного гена, это называется двойным нокаутом или DKO, тройным нокаутом или TKO и четверным нокаутом или QKO в зависимости от количества генов.

Процедура генной технологии

• Нокаут гена проводят вместе с такими элементами, как плазмида, конструкция ДНК или бактериальная искусственная хромосома.
• Процедура нокаута гена часто приводит к получению трансгенных животных, у которых был изменен ген-мишень. Для получения трансгенных животных эмбриональные стволовые клетки или ES-клетки подвергаются генетической модификации, и на следующем этапе трансформированные ES-клетки помещают в ранние эмбрионы. Полученные таким образом трансформированные животные обладают способностью переносить трансформированный ген в следующих поколениях

Теория

Рекомбинирование определяется как генная инженерия, опосредованная гомологичной рекомбинацией in vivo.Рекомбинация осуществляется с использованием бактериофага. В основном используются бактериофаги, такие как λ Red, RecET или аналогичные системы. Рекомбинирование также можно использовать для удалений, точечных мутаций, дупликаций, инверсий, слияний и тегов. Субстрат линейной ДНК, содержащий желаемое изменение или гомологию, вводят в ДНК-мишень в клетки. Клетки экспрессируют кодируемые фагом рекомбинантные ферменты. Эти ферменты помогают добавить линейную ДНК в мишень. Таким образом создаются рекомбинантные молекулы.Наиболее используемой системой рекомбинации является система бактериофага λ Red. Эта система состоит из трех белков, Gam, Exo Beta. Белок Gam ингибирует экзонуклеазу RecBCD E. coli, которая обычно разрушает линейную дцДНК. Gam не является абсолютно необходимым для рекомбинации, но увеличивает частоту рекомбинации дцДНК до 20 раз. Exo представляет собой 5 ’→ 3’ двунитевую ДНК-специфическую экзонуклеазу и требуется для рекомбинации дцДНК. Бета-белок, отжигающий белок оцДНК, является центральной рекомбиназой в рекомбинации.Важно отметить, что функции рекомбинации хозяина, включая ключевой белок рекомбинации RecA, не требуются для рекомбинации.

Оборудование

• Термоциклер для ПЦР
• Аппарат на агарозном геле
• Блок питания
• Спектрофотометр для измерения концентрации ДНК при 260 нм и плотности клеток при 600 нм
• Электропоратор
• Бактериальный инкубатор с постоянной температурой 30–32 ° C. Должен содержать ролик для пробирок с жидкими культурами и полки для планшетов Петри. Водяные бани со встряхиванием 32 ° и 42 ° C (200 об / мин) (42 ° C не может быть воздушным шейкером)
• Низкоскоростная центрифуга с ротором Sorvall SA-600 (или аналогичным) при 4 ° C
• Микроцентрифуга с охлаждением при 4 ° C
• Система гель-визуализации
• Изолированное ведро для льда
• Стерильные пластиковые центрифужные пробирки от 35 до 50 мл
• Стерильные колбы Эрленмейера на 50 и 125 мл (или 250), предпочтительно с перегородками
• Микропипетторы
• Стерильные, устойчивые к аэрозолям наконечники для дозаторов
• Пипетки разных размеров
• пробирки для ПЦР (0.2 мл пробирки с плоской крышкой)
• Микроцентрифужные пробирки 5 мл
• Стерильные стеклянные культуральные пробирки с крышками из нержавеющей стали для культивирования бактерий
• Кюветы для спектрофотометра
• Кюветы для электротрансформации с зазором 0,1 см (предварительно охлажденные)
• Чашки Петри — 100 x 15 мм
• Необязательно, но настоятельно рекомендуется: программное обеспечение для анализа ДНК

Материалы

• Агароза
• Маркеры молекулярной массы ДНК
• Бромид этидия
Набор для очистки ПЦР
• , такой как набор для очистки ПЦР Qiagen Qiaquick
• Platinum Taq Набор для ДНК-полимеразы (Invitrogen) или аналогичная ДНК-полимераза с возможностью корректирующего считывания
• Набор dNTP класса ПЦР
• Бидистиллированный стерильный охлажденный h3O
• Два праймера по 70 оснований, обессоленные, но не очищенные.В таблице 1 приведены последовательности праймеров кассеты с лекарственными средствами ~ 20 оснований. Последовательность гомологии ~ 50 оснований зависит от создаваемой конструкции.
• Праймеры, фланкирующие нокаутную мутацию и в кассете лекарственного средства для подтверждения конструкции
• Матричная ДНК (см. Таблицу 1)
• Ячейки, способные к рекомбинации. См. Некоторые варианты в Таблице 2. Также доступны плазмиды, обеспечивающие красные функции. Их можно ввести в любой сорт по вашему выбору.

1. Температура плавления (TM) этих пар праймеров составляет 58–62 ° C.Таким образом, температура отжига 54 ° C будет работать для всех из них. Все пары праймеров предназначены для включения промотора транскрипции. Для некоторых генов эндогенный промотор и последовательность шайна-дельгарно достаточно сильны, чтобы orf можно было заменить непосредственно на лекарственную устойчивость или .
2. Для устойчивости к тетрациклину требуется только TetA. Этот набор праймеров tet делает кассету меньшего размера, но не регулируется.
3. Использование кассеты со спектиномицином для выбивания генов может быть сложной задачей, поскольку концентрация Spec необходима для обеспечения селекции и в то же время предотвращения фонового роста.Эта концентрация должна быть определена для каждой конструкции и в каждом штамме.

Растворы и буферы

Шаг 4

LB (бульон Лурия) pH 7,2

Компонент	Количество на литр
Бакто-триптон	10 г
NaCl	5 г
Дрожжевой экстракт	5 г

Добавьте воды в 1 литр и автоклав для стерильности

Шаг 5

TMG

Компонент	Конечная концентрация	Фондовая	Количество на литр
Трис База	10 мМ	1 Месяц	10 мл
MgSO4	10 мМ	1 Месяц	10 мл
Желатин	0.01%		100 мг

Добавьте воды в 1 литр

Довести pH до 7,4 с помощью HCl.

Автоклав

Тарелки LB +/- Лекарство

Добавьте 15 г бакто-агара в бульон LB, чтобы приготовить чашки. Концентрация лекарственного средства, необходимая для отбора, зависит от того, будет ли кассета с лекарством мультикопией (плазмиды) или однокопией (ВАС, РАС, хромосома).

Концентрации лекарств для планшетов или бульона

Антибиотик	Отдельная копия	Мультикопийные плазмиды
Ампициллин	30	100
Канамицин	30	50
Хлорамфеникол	10	0
Тетрациклин	12.5	25
Спектиномицин	30-100 *	100
Гигромицин	не определено	50-200

* Использование кассеты со спектиномицином для выбивания генов может быть сложной задачей, поскольку концентрация Spec необходима для обеспечения селекции и в то же время предотвращения фонового роста. Эта концентрация должна быть определена для каждой конструкции и в каждом штамме.

Протокол

Продолжительность — включая двухдневное ожидание заказов олиго, от начала до подтвержденного нокаута — около 7 дней.Этот протокол написан с предположением, что рекомбинирование будет выполнено в E. coli K12. Некоторые параметры, такие как условия роста и настройки электропоратора, могут отличаться в зависимости от других видов бактерий.

Шаг 1 Разработка конструкции и заказ грунтовок

Продолжительность 30-60 минут

1.1 Получите последовательность ДНК гена или области, которую вы хотите удалить. Эта целевая последовательность должна быть частью репликона (ВАС, РАС, плазмида, бактериофаг, хромосома), который будет реплицироваться в E.coli (или другой организм, способный к рекомбинации).

1.2 Решите, какую кассету с лекарственной устойчивостью вы хотите использовать для нокаута. Полезно, если кассета с лекарством отличается по размеру от заменяемого гена.

1.3 С помощью программного обеспечения для анализа ДНК вставьте последовательность выбранной вами кассеты с лекарственным средством (при необходимости включите промотор и терминаторы транскрипции) в файл, содержащий ваш ген / интересующую область, точно так, как вы хотите, чтобы конечная конструкция появилась. Два новых соединения ДНК, которые вы создали на этом этапе вставки.

1.4 Дизайн праймеров. Праймеры на ~ 70 оснований будут содержать на 5’-конце ~ 50 оснований гомологии. Это последовательность сразу за новыми стыками в созданной вами конструкции in silico. Кроме того, праймер также будет содержать ~ 20 оснований на 3 ’конце, которые будут запускать синтез выбранной кассеты с лекарственным средством. Праймеры могут также включать дополнительные короткие последовательности, такие как His-теги, сайты frt или lox или сайты рестрикции. Используя формулу 4 ° C для пары оснований G / C и 2 ° C для пары оснований A / T, температура отжига праймеров (включая только область праймера кассеты лекарственного средства) может быть установлена ​​на подходящую значение (например,грамм. 60 ° — 64 ° C) за счет уменьшения или увеличения длины грунтовки. Два праймера должны иметь одинаковую температуру отжига.

1.5 Закажите две базовые грунтовки на ~ 70 штук. Масштаб 100 нмоль достаточен (и обычно требуется) для этой длины. Никакой дополнительной очистки, кроме обессоливания, не требуется. Четыре ~ 20 базовых праймера для подтверждения выбиваний на шаге 6.1 должны быть спроектированы и заказаны сейчас. Они состоят из двух праймеров во фланкирующей ДНК и двух праймеров в кассете с лекарством.

Шаг 2 Настройка и создание линейного субстрата с помощью ПЦР

Обзор

Используя химерные праймеры, заказанные на этапе 1, и соответствующую матрицу, субстрат линейной рекомбинации будет изготовлен и очищен.

Продолжительность 5-10 минут на настройку, ~ 3-4 часа на ПЦР и 10 минут на очистку. 1 час для количественного анализа геля и ДНК.

2.1 Настройте реакции ПЦР с использованием двух праймеров на ~ 70 оснований, заказанных на этапе 1. A

типичная реакция выглядит следующим образом:

Стандартная реакционная смесь для ПЦР 50 мкл

КОМПОНЕНТ	КОММЕНТАРИИ
38.5 мкл h3O	Стерильные и дистиллированные
5 мкл 10X буфера
2 мкл MgSO4	50 мм
1 мкл смеси dNTP	Смесь, содержащая 10 мМ каждого dNTP
1 мкл праймера 1	25 пмоль / мкл
1 мкл праймера 2	25 пмоль / мкл
1 мкл шаблона	0,5-1,0 нг / мкл
0,5 мкл Platinum Taq	Invitrogen

Если плазмида используется в качестве матрицы ПЦР, она должна быть линеаризована рестрикцией.Чтобы свести к минимуму остаточную неразрезанную плазмиду, используйте наименьшее количество линейной плазмиды, возможное для матрицы ПЦР. Помните, что даже при разрезании рестрикционным ферментом некоторая круглая плазмида останется. Они легко превратят клетки в лекарственную устойчивость и будут проявляться как «ложные срабатывания».

Типичные условия реакции для кассеты размером ~ 1,5 т.п.н. с использованием Platinum Taq :

ШАГ	ТЕМПЕРАТУРА (° C)	ВРЕМЯ
1	95	2 мин.
2	94	30 сек
3	55	30 секунд
4	68	1.5 мин.
5	Перейти к шагу 2	29 раз
6	68	10 мин.
7	4	конец

Если в качестве матрицы использовалась линейная плазмидная ДНК и вы получаете остаточную плазмидную трансформацию из неиндуцированного контроля на этапе 4.1, разрежьте продукт ПЦР с помощью зависимого от модификации рестрикционного фермента DpnI, который будет разрезать плазмидную ДНК, но не немодифицированный продукт ПЦР.Однако расщепление DpnI не может полностью устранить плазмидный фон. Совет Нет необходимости очищать ДНК гелем. Фактически, воздействие прямого ультрафиолетового света на продукт ПЦР приведет к его повреждению и может привести к аномальным частотам рекомбинации, а также к мутациям.

2.2 Очистите продукт ПЦР, следуя инструкциям на наборе, таком как набор для очистки ПЦР Qiagen Qiaquick. Элюируйте в небольшом количестве ТЕ до конечной концентрации ДНК 100 нг / мкл.

2.3 Запустите образец продукта ПЦР на геле с маркерами молекулярной массы для подтверждения размера.

2.4 Определите концентрацию ДНК в ПЦР-фрагменте.

Шаг 3 Подготовка клеток, пригодных для рекомбинирования

Обзор Клетки подготовлены для рекомбинирования и готовы к электротрансформации с линейным субстратом, полученным на этапе 2. Продолжительность около 3,5 часов

Подготовка. В предыдущий день вырастите 5 мл ночной культуры выбранных рекомбинантных клеток при 30-32 ° C.

3.1 Разбавьте ночную культуру, добавив 0.От 5 мл в течение ночи до 35 мл среды LB с соответствующими лекарствами, если необходимо, в 125 мл (или 250 мл) колбе Эрленмейера с перегородками. Разведите на ночь как минимум в 70 раз. Выращивайте клетки в бане с h3O при 32 ° C при встряхивании (200 об / мин) до тех пор, пока OD600 не станет от 0,4-0,5 (приблизительно 2 часа).

3.2 Перенесите половину культуры в колбу Эрленмейера на 50 мл (или 125 мл) с перегородками и поместите эту колбу в баню с водяной водой при 42ºC для встряхивания со скоростью 200 об / мин; в другой колбе поддерживайте температуру 32ºC. Взбалтывать 15 мин. Культура при 42 ° C теперь индуцируется для функций рекомбинации, а культура при 32 ° C является неиндуцированным контролем.Обе колбы будут обрабатываться одинаково во время остальной части протокола.

3.3 Сразу после 15-минутной индукции быстро охладите обе культуры в ледяной суспензии; осторожно перемешайте колбы. Оставить на льду на 5-10 мин. Пометьте и охладите необходимое количество центрифужных пробирок объемом 35-50 мл для индуцированных и неиндуцированных клеток.

3.4 Перенесите индуцированные и неиндуцированные культуры в охлажденные центрифужные пробирки и центрифугу 7 мин при ~ 6500 x г (6700 об / мин в роторе Sorvall SA-600) при 4ºC.Используя стерильную технику, аспирируйте или слейте супернатант.

3.5 Добавьте 1 мл ледяной стерильной дистиллированной воды к осадку клеток и осторожно суспендируйте клетки с помощью большого одноразового наконечника пипетки (не перемешивайте). После того, как клетки хорошо суспендированы, добавьте еще 30 мл ледяной дистиллированной воды в каждую пробирку, закройте и осторожно переверните, чтобы перемешать, снова без встряхивания. Снова центрифугируйте пробирки, как на предыдущем шаге.

3.6 Немедленно слить 30 мл супернатанта очень осторожно с мягкого осадка в каждой пробирке и осторожно суспендировать каждый осадок клеток в 1 мл охлажденной льдом дистиллированной воды.

3.7 Перенесите суспендированные клетки в предварительно охлажденные микроцентрифужные пробирки. Центрифуга 30 секунд на максимальной скорости в охлаждаемой микроцентрифуге 4 ° C. Тщательно аспирируйте супернатант и суспендируйте клетки в 200 мкл стерильной ледяной дистиллированной воды и держите на льду до использования.

Шаг 4 Электротрансформация линейных субстратов в клетки, готовые к рекомбинации

Обзор Опытные в рекомбинировании электрокомпетентные клетки из шага 3 трансформируются посредством электротрансформации с помощью линейного субстрата из шага 2, чтобы получить нокаут.Продолжительность Около 2,5 часов, включая нарост

4.1 В кюветы с этикетками на льду поместите 50 мкл электрокомпетентных клеток. Внесите в пипетку 1 мкл (~ 100 нг) бессолевого фрагмента ПЦР. Затем возьмите наконечник пипетки на 200 мкл и несколько раз пипетируйте вверх и вниз, чтобы перемешать. Теперь клетки готовы к электротрансформации.

4.2 Трансформация ДНК в клетки путем электротрансформации. Электропоратор должен быть установлен на 1,8 кВ. Для получения оптимальных результатов постоянная времени должна быть больше 5 мсек, однако мы получили рекомбинанты с такими низкими константами времени, как 4.5 мсек или около того. Более низкие постоянные времени обычно указывают на примеси или соли в клетках или ДНК. Иногда кювета может быть неисправной и образовывать дугу, но искрение часто является признаком слишком большого количества соли.

4.3 Сразу после электротрансформации добавьте в кювету 1 мл среды LB комнатной температуры. Сделайте это перед тем, как перейти к следующему электротрансформации. После завершения всех электротрансформаций перенесите 1 мл смеси для электротрансформации в стерильные культуральные пробирки и инкубируйте при встряхивании (или вращении) при 32ºC в течение двух часов, чтобы завершить рекомбинацию и экспрессию гена устойчивости к лекарствам.Чтобы гарантировать, что каждый рекомбинант является независимым, после 30-минутного роста клетки можно высеять на фильтры планшетов LB для дальнейшего роста.

Шаг 5 Выбор нокаутных мутаций

Обзор Разведение и посев клеток для отбора нокаут-мутантов.

Продолжительность ~ 30 минут для разведения и посева клеток, затем 22-24 часа для колоний для инкубации

5.1 После прорастания сделайте 10-кратные серийные разведения экспериментальных культур до 10-6 в буферной среде без источника углерода, такого как TMG.Чтобы выбрать рекомбинанты, разложите 0,1 мл неразбавленной культуры и разведений 10 ^-1 и 10 ^-2 на планшетах, селективных для рекомбинанта. Также анализируйте общее количество жизнеспособных клеток, высевая 0,1 мл разведений 10 ^-4 , 10 ^-5 и 10 ^-6 на планшеты LB. Определение жизнеспособности клеток позволяет рассчитать рекомбинантную частоту. Если количество жизнеспособных клеток слишком мало, менее 10 ⁷ / мл или около того, рекомбинанты могут быть редкими или не обнаруживаться.Для контрольных культур, как неиндуцированных (32 ° C), так и индуцированных (42 ° C), к которым не добавляли ДНК, поместили 0,1 мл неразбавленной культуры на одну пластину для селекции.

5.2 Инкубируйте чашки при 30–32 ° до появления колоний среднего размера, обычно 22–24 часа.

Шаг 6 Подтверждение нокаутирующих мутаций

Обзор Использование ПЦР для подтверждения того, что нокаут был сделан.

Продолжительность установки 30 мин, ~ 3-4 часа для ПЦР. ~ 1 час для геля

6.1 Для подтверждения нокаута с помощью ПЦР используйте две пары праймеров, каждая пара имеет один праймер в ДНК, фланкирующей целевую область, и один праймер в кассете, устойчивой к лекарствам, и амплифицируйте два соединения. Другая реакция ПЦР с использованием двух внешних фланкирующих праймеров также должна быть проведена для подтверждения отсутствия удаляемого гена, что исключает возможность дублирования. В качестве элемента управления родительские ячейки следует использовать как шаблон. Наличие дупликаций может указывать на то, что нокаут был произведен в важном гене или является полярным по одному из них.Частота рекомбинации указывает на то, была ли ваша конструкция удалена или является полярной по отношению к важному гену. Типичные нокауты 10 ⁴ /10 ⁸ жизнеспособны, но для важного гена частота обычно снижается в> 100 раз.

6.2 Запустите образец продуктов ПЦР на геле с маркерами молекулярной массы для подтверждения размеров. Если все изделия ожидаемых размеров, нокаут готов к использованию.

Различные методы нокаута гена

Гомологичная рекомбинация. Гомологичная рекомбинация является традиционным методом нокаута гена и широко используется в геномной инженерии.Этот метод включает обмен нуклеотидами между похожими или идентичными последовательностями ДНК. Метод гомологичной рекомбинации включает конструкцию ДНК с выбранной мутацией и кассету устойчивости к лекарственному средству, которую необходимо заменить местами нокаута гена. Кроме того, конструкция также включает гомологичную область размером почти 2Кб с целевым геном. Микроинъекция или электропорация являются наиболее распространенными методами, которые затем применяются для переноса конструкции в желаемый организм. Включение векторной конструкции в сайт-мишень зависит от механизма репарации ДНК организма.После включения векторной конструкции произойдет чередование гена дикого ype и, в конечном итоге, выработка нефункционального белка. Однако эффективность гомологичной рекомбинации составляет от 10 ^-2 до 10 ^-3 интеграции ДНК.

сайт-специфических нуклеаз. Существует три метода: цинковые пальцы, TALENS и CRISPER, которые, как известно, вводят двухцепочечные разрывы в ДНК. После повреждения ДНК собственный механизм репарации клеток начинает функционировать за счет негомологичного соединения концов (NHEJ) для лигирования двух открытых концов.Неправильно завершенный механизм репарации порождает инсерционную или делеционную мутацию, которая приводит к мутации сдвига рамки считывания. После мутации ген продуцирует нефункциональный белок и вызывает нокаут для интересующего гена.

Цинк-пальцы

Нуклеазы цинковых пальцев (ZFN) — это рестрикционные ферменты, широко используемые в геномной инженерии для инициации двухцепочечных разрывов. Известно, что они действуют как сайт-специфическая эндонуклеаза, которая имеет способность связываться с ДНК в определенном месте.Нуклеазы цинкового пальца (ZFN) содержат две части: ДНК-связывающий домен цинкового пальца, слитый с частью расщепления ДНК. Связывающий домен ДНК состоит из 3-6 повторов «цинковые пальцы», которые могут дополнительно распознавать и связывать 9-18 пар оснований в определенной последовательности ДНК. С другой стороны, домен расщепления состоит из эндонуклеазы рестрикции типа II FokI. Когда оба домена собраны вместе, белок эндонуклеазы цинкового пальца действует как высокоэффективные геномные ножницы. При доставке в клетку нуклеазы цинкового пальца (ZFN) продуцируют сайт-специфичный двухцепочечный разрыв ДНК с последующей гомологичной рекомбинацией.Поскольку плазмиды ZFN способны экспрессировать ZFN и эффективно воздействовать на двухцепочечный разрыв, они предоставляют прекрасную возможность для предварительно сконструированных терапевтических конструкций в заранее выбранном месте в геноме. ZFN обеспечивают несколько преимуществ при редактировании генома, например, —

• ZFN способны быстро интегрировать или разрушать любое место генома.
• Мутации, созданные ZFN, являются постоянными и могут передаваться по наследству.
• Возможно редактирование генома с помощью однократной трансфекции.
• Их можно использовать для широкого спектра клеточных линий млекопитающих.
• Для положительного отбора клонов выбор антибиотиков не требуется
• Эффекты выбивания / выбивания существуют почти в течение двух месяцев

Заявки-

• Нуклеазы цинковых пальцев (ZFN) используются для создания полного нокаута в нескольких клеточных линиях.
• Их можно использовать в методах клеточного скрининга путем создания линий нокаутированных клеток, в которых эндогенные гены-мишени могут быть помечены промоторными, репортерными или гибридными белками-метками.
• Они также полезны для создания клеточных линий, которые производят специфический белок или антитела в больших количествах.

Хотя нуклеазы цинковых пальцев (ZFN) демонстрируют несколько многообещающих эффектов, они также могут иметь потенциальные побочные эффекты. Когда конструкция ZFN не нацелена или неспецифична, имеет место отщепление от мишени. В таких сценариях механизм репарации ДНК не может контролировать перепроизводство двухцепочечных разрывов и, следовательно, имеет место хромосомная перестройка или гибель клеток.Расщепление вне мишени также вызывает случайную интеграцию в геном хозяина, увеличивая риск иммунологического ответа, развиваемого клетками в ответ на терапевтические агенты.

ТАЛЕНС

TALEN или эффекторные нуклеазы, подобные активатору транскрипции (TALEN), представляют собой ферменты, которые генетически сконструированы для редактирования гена. Эти ферменты в основном выделены из бактерий вида Xanthomonas, а у бактерий они участвуют в связывании и активации промотора хозяина. Подобно ZFN, TALENS также состоит из двух групп, которые объединяют белки, подобные активатору транскрипции (TAL), с нуклеазой Fok1.Белок TAL, состоящий из повторяющихся мотивов, состоящих из 33-34 аминокислот, которые могут четко распознавать представляющие интерес нуклеотиды. Они также известны как Repeat Variable Diresidue (RVD) из-за их изменчивой природы. Поскольку в TALEN существует прямая связь между ДНК и распознаванием аминокислот, можно сконструировать конкретный домен для связывания ДНК путем изменения комбинации повторяющегося мотива со специфическим RVD. Объединив TAL с FokI, он может эффективно разрезать геном. В присутствии двух доменов TALEN, FokI создает двухцепочечный разрыв.После создания конструкции TALEN их трансфицируют в клетку-хозяин с помощью плазмиды. Внутри клетки-хозяина конструкция экспрессируется и получает доступ к геному, войдя в ядро. Кроме того, в клетки TALEN также переносятся в виде мРНК, которая не требует процесса геномной интеграции. По сравнению с нуклеазами цинковых пальцев (ZFNs) TALENS показывает преимущества, такие как —

• Дизайн TALEN намного проще по сравнению с ZFN. Многие повторы TAL могут быть созданы с помощью кода RVD, который будет прочно связываться с геномной ДНК с высоким сродством.
• Количество повторов TALE может быть увеличено в зависимости от желаемой длины.

Заявки-

• TALEN широко используются для модификации генома растений.
• Они полезны для производства биотоплива.
• Они использовались для создания нокаута у таких организмов, как рыбки данио, крысы, мыши или другие виды животных.
• Он также использовался для лечения генетических заболеваний, таких как пигментация ксеродермии или серповидно-клеточной анемии.

Однако, как и ZFN, TALEN также отображают нецелевой эффект.Эффект нецелевого объекта в конечном итоге приведет к хромосомной перестройке из-за наличия нежелательных разрывов в двойных цепях ДНК.

CRISPER / cas9

CRISPER / cas9 — это метод быстрого редактирования генома, который используется для удаления или модификации определенных последовательностей ДНК. CRSIPER известен как кластерные регулярные короткие палиндромные повторы, которые естественным образом обнаруживаются у определенных типов бактерий. При вторжении фаговых вирусов бактерии используют метод CRIPER / Cas9 для разрезания и дезинтеграции вирусной ДНК.У бактерий существует три типа метода CRISPER, среди которых наиболее широко изучен тип II. В этом методе, однажды разрезанная на мелкие части, вторгающаяся ДНК включается в локус CRIPER. После транскрипции образуются РНК с малыми повторами или crRNA / CRISPER RNA. Затем к crRNA присоединяется другая некодирующая РНК, известная как трансактивирующая CRISPR-РНК или tracrRNA, и активирует эндонуклеазу Cas9 для нацеливания на вторгающуюся вирусную ДНК. crRNA вместе с tracrRNA образует единую направляющую РНК или sgRNA.CRISPER / Cas9 генерирует двухцепочечные разрывы ДНК, которые можно репарировать с помощью двух механизмов: i) негомологичное соединение концов или NHEJ, где гомологичные двойные цепи отсутствуют, и ii) гомологически направленная репарация, которая происходит в присутствии синтетической матрицы репарации ДНК.

Заявки-

• Система редактирования генов CRISPER / Cas9 полезна для механизма гомологически-направленной репарации (HDR).
• Они могут быть использованы для подавления гена
• Они функциональны для временной активации эндогенных генов.
• Это полезно для методов редактирования генов, свободных от ДНК.
• Они используются для временного подавления экспрессии генов.
• Получение трансгенных животных, а также эмбриональных стволовых клеток.

После открытия системы CRISPER / Cas9, она широко использовалась в нескольких организмах для нацеливания на гены, таких как растения, люди, элегантность, рыба-данила, дрожжи, дрозофила или мышь. В настоящее время они используются для получения точечных мутаций в присутствии единственной гРНК.По сравнению с TALEN и ZNF, CRISPER / Cas9 прост в использовании, поскольку здесь только crRNA требовала редизайна для специфического воздействия на любой ген. Кроме того, этот метод также позволяет анализировать функцию генов на уровне всего генома путем создания библиотек больших гРНК.

Что такое Джин-стук?

В генной инженерии «нокаут» гена относится к вставке или замене «один на другой» любого локуса, который обычно отсутствует в организме-мишени. С помощью этого метода любой ген, экзон с мутацией или меткой может быть вставлен или сбит, и они в основном выполняются у мышей.Обычно метод «нокаута» применяется для создания модельного организма для изучения функциональных аспектов конкретного заболевания. Здесь экзогенный ген также добавляется через механизм гомологичной рекомбинации. Для выполнения нокаута гена выполняются следующие шаги: i) мутированный или репортерный ген сначала клонируется в вектор. ii) Эти гены содержат фланкирующую область, известную как loxP, которая может подвергаться обратной рекомбинации с ферментом рекомбиназы cre, присутствующим в сайте-мишени. Iii) Рекомбинация loxP с рекомбиназой cre удаляет промежуточную ДНК-мишень, и вместо этого в целевой сайт вводится мутированный или репортерный ген.iii) Эмбриональные стволовые клетки, содержащие модифицированный ген, затем помещают в полость раннего эмбриона мыши после переноса суррогатной самке мыши. .iv) Далее эмбрион мыши развился с получением химерной мыши, имеющей экспрессию в зародышевой линии мутантного или описанного гена. Трансген также экспрессируется в следующих поколениях. Эти методы не показывают случайную интеграцию в геном-мишень и скорее дают тканеспецифичную экспрессию трансгена.

Заявки-

Стратегия подбивания полезна в таких областях, как —

• Моделирование человеческого заболевания. Стратегии «вклинивания» используются для возникновения кожного заболевания, например, мыши с мутантным геном кератина 10 (K10) напоминают людей, у которых наблюдается эпидермолитический гиперкератоз.Мышей-нокаутов также получают для изучения болезни Хантингтона, которая является наследственным заболеванием, приводящим к дегенерации клеток головного мозга.
• Безопасность и эффективность терапевтических соединений. Доклиническое использование мышей дикого типа запрещено для проверки эффективности терапевтических соединений. Для борьбы с проблемой используются мышиные модели некоторых заболеваний человека.

Преимущество методов вдавливания — Методы вдавливания показывают несколько преимуществ, например —

• для имитации болезненного состояния интересующий человеческий ген заменяется мутированной формой.
• Интеграционные сайты можно легко идентифицировать.
• Возможна как условная, так и конститутивная экспрессия трансгена
• Метод полезен для изучения генов, функция которых была изменена.

Тем не менее, методы подделки имеют некоторые ограничения, например —

• Может быть наличие необъяснимого фенотипа из-за сложного взаимодействия встроенного гена с другими участками генома, вызывающими побочные эффекты.
• Принудительная сверхэкспрессия гена порождает сложный паттерн белок-белковых взаимодействий.
• Невероятные мыши не показывают полного сходства с болезненным состоянием человека.
• Кроме того, поколение мышей Knock-in стоит дорого.

Условный нокаут гена

Условный нокаут выполняется для удаления гена в определенной ткани в определенное время. Этот метод необходим для функционального исследования отдельного гена в живом организме. По сравнению с нокаутом гена, условные нокауты создаются у взрослых животных, а не на эмбриональной стадии, когда мутация может проявлять летальный эффект.В клетках млекопитающих условные нокауты создаются посредством гомологичной рекомбинации, и используются следующие стратегии.

Рекомбинация с Cre-loxP — cre или фермент рекомбинации циклизации способен распознавать и специфически разрезать последовательность ДНК, после чего следует рекомбинация со вторым ферментом loxP. Внутри ДНК Cre-рекомбиназа способна связываться с двумя сайтами loxP, в результате чего происходит рекомбинация между ними. В зависимости от расположения сайта loxP рекомбинация вызывает делецию или инверсию генов-мишеней.Из-за индуцируемой природы cre-loxP нокаут может быть вызван такими химическими веществами, как тетрациклин и тамоксифан. Тетрациклин активирует транскрипцию рекомбиназы cre, тогда как тамоксифан отвечает за ядерный транспорт.

Приложения

Условный ген становится широко используемым методом изучения болезней человека на различных моделях млекопитающих, таких как рак. Гены рака молочной железы, такие как BRCA1, были изучены на мышах с нокаутом гена с делецией BRCA1 в тканях молочной железы, чтобы подтвердить роль супрессии опухоли.Условные мышиные модели предпочтительны для изучения болезней человека, поскольку обе демонстрируют сходство по фенотипу, в то время как определенные гены удалены.

РНКи-опосредованное подавление гена

РНКи или взаимодействие РНК — это посттрансляционная модификация, которая инициируется двухцепочечными РНК (дцРНК). Во время взаимодействия РНК двухцепочечные РНК вырезаются или «разрезаются» ферментом Dicer, членом семейства РНКаз III, на более мелкие части, и эти небольшие фрагменты известны как интерферирующая РНК или миРНК.Короткие последовательности миРНК состоят из двух цепей, а именно направляющей цепи и цепи-пассажира. После образования небольших фрагментов siRNA они присоединяются с помощью специального белка, называемого белком Argonaute. Argonaute 2 или Ago 2 — это эндонуклеаза, отвечающая за раскручивание направляющей цепи и пассажирской цепи. Как только двойные нити разделены, направляющая нить прикрепляется с помощью комплекса специфичности интерференции РНК или RISC. RISC вместе с направляющей цепью, присоединенной к мРНК с комплементарной последовательностью, приводит к эндонуклеолитическому расщеплению, разрушающему целевую мРНК.SiRNA переносятся в клетки-мишени с помощью агентов трансфекции, таких как катионные липиды или полимеры, или электропорация.

Трансфекция — перед началом процесса трансфекции конструируют индивидуальные миРНК против интересующего гена-мишени. В качестве реагента для доставки используются наночастицы или катионные липосомы, которые могут напрямую переносить конструкцию миРНК внутри клетки. В качестве коммерчески доступных реагентов для трансфекции широко используются такие реагенты, как липофектамины.

Электропорация — для доставки миРНК внутрь клетки используются электрические импульсы.Клеточная мембрана, состоящая из фосфолипидов, восприимчива к электрическим импульсам. В случае быстрых, но мощных электрических пулов молекула липидов переориентируется и образует гидрофильные поры. Это приводит к захвату нуклеиновых кислот или молекулярных зондов.

Доставка вируса. Для доставки миРНК используют несколько рекомбинантных вирусных векторов, таких как ретровирус, аденоассоциированный вирус, аденовирус или лентивирус. Среди вирусных векторов лентивирус, способный стабильно доставлять миРНК в клетки-мишени, является популярным выбором, поскольку они могут быть доставлены в трансдуцированную делящуюся клетку или в ядро ​​клетки.Лентивирусные векторы также способны связываться с кшРНК в геном, позволяя стабильной миРНК производить более длительный эффект нокдауна.

Несмотря на то, что механизм РНКи показывает, что ген, известный со своей целевой специфичностью, может иметь место нецелевой эффект r нокаутации непредусмотренных генов. Для уменьшения такого нецелевого эффекта было идентифицировано несколько стратегий, например, химически модифицированные -siРНК для индукции переноса направляющей цепи в комплекс RISC или использование пула siRNA для нацеливания на один ген, чтобы уменьшить эффект генных мишеней, которые не являются мишенями. -специфичен и демонстрирует целевые фенотипы.

Приложения

Для анализа функции отдельного гена siRNA изучают в нескольких клеточных механизмах, таких как апоптоз, передача сигналов инсулина или цитокинез. Они также использовались для идентификации новых путей и проверки целей при таких заболеваниях, как рак, гепатит или ВИЧ. Кроме того, применение РНКи in vivo также применялось на модели болезней животных для проверки конкретных мишеней, чтобы их можно было использовать для разработки терапевтических агентов.

Преимущества

• РНК-интерференция является естественным путем, что может привести к появлению терапевтических агентов от болезней.
• Они способны связывать любой белок и нацеливаться на него, что устраняет необходимость нацеливания на определенный класс белков при определенных заболеваниях
• РНКи может избирательно подавлять целевой белок в культивируемых клетках.
• Степень сайленсинга генов вместе со временем можно контролировать.

Недостатки

• молекулы миРНК менее стабильны, имеют меньший период полужизни и могут подавлять функцию сайленсинга генов.
• Будучи высокоспецифичным, иногда также наблюдается нецелевой эффект из-за сходства родственных нуклеиновых кислот.
• Молчание с помощью siRNA на уровне транскрипта может не влиять на уже существующие белки.

Часто задаваемые вопросы

• Какая минимальная длина требуется для гомологичной рекомбинации?

Для гомологичной рекомбинации рекомендуемая длина составляет 2 КБ на каждом плече целевого гена. Для успешной рекомбинации очень желательно всего от 6 до 10 Кб ДНК.

• Можно ли использовать ПЦР для создания векторов для нацеливания на гены?

Методы ПЦР успешно применялись для создания векторов нокаута.Для гомологичной рекомбинации требуется ДНК-полимераза высокой точности с частотой ошибок 0,3 п.н. на 10 т.п.н. ДНК.

• Можно ли использовать клонированную геномную ДНК для создания вектора нацеливания на ген?

По сравнению с ПЦР с геномной ДНК, ПЦР с клонированной геномной ДНК приведет к меньшему количеству ошибок.

• Что можно сделать, чтобы максимизировать результат генетического нокаута

Есть несколько факторов, которые могут повлиять на результат процедуры нокаута.Среди них можно улучшить некоторые факторы, чтобы получить общий более высокий уровень нокаута, например –i) Выбор линий ES-клеток, которые, как известно, обеспечивают нацеливание на гены с более высокой вероятностью успеха. ii) Использование геномных клонов, которые могут соответствовать штамму клеток, которые генерируют ES-клетки. Iii) длина гомологичной области должна быть в пределах 6-10 килобайт.

• Почему проверяются ES-положительные клетки?

После трансформации положительные клоны ES подвергаются скринингу, чтобы различить случайную вставку и гомологичную рекомбинацию.
