Измельчитель веток чертеж: Самодельный измельчитель веток своими руками: чертежи дробилки древесины

Измельчитель веток своими руками чертежи

Измельчитель веток своими руками, чертежи, устройство и его составные части.

Принцип действия – электрический двигатель передает крутящий момент на режущий инструмент при помощи клиноременной и шестеренчатой передач. Ветки подаются в рабочую зону, измельчаются и собираются в мешок, закрепленный на выходе бункера.

Представленная к рассмотрению конструкция состоит из следующих составных элементов:

1. Обшивка каркаса.

2. Каркас.

3. Корпус редуктора.

4. Рабочий вал.

5. Ведущий вал.

6. Клиновидный ремень.

7. Электродвигатель АИРЕ 100S4.

8. Поворотная площадка.


Прежде чем приступить к разработке проекта, необходимо определиться с техническим заданием (ТЗ) на проектирование:

• частота вращения рабочего вала – 200 (об/мин)

• ширина режущей кромки инструмента – 178 (мм)

• привод – электрический

• мощность электрического однофазного двигателя – 2,2 (кВт)


Имея ТЗ, начнем разработку конструкции.

ПЕРВОЕ – произведем небольшой расчет

Количество оборотов в минуту рабочего вала (ωр) рассчитывается по формуле: ω_р = ω_д / (К₁ + К₂)

К₁ = z₂ / z₁
K₂ = d₂ / d₁

где:
К₁ – передаточное число зубчатой передачи
К₂ – передаточное число ременной передачи
ω_д – количество оборотов электродвигателя
z₁ – количество зубьев ведущей шестерни
z₂ – количество зубьев ведомой шестерни
d₁ – диаметр ведущего шкива
d₂ – диаметр ведомого шкива

Выберем из стандартного ряда японских производителей, цилиндрические прямозубые шестерни для шестеренчатой передачи

z₁ = 15 (зуб.)
z₂ = 50 (зуб.)

К₁ = 50 / 15 = 3,33

Номинальные расчетные диаметры шкивов клиноременной передачи:

d₁ = 71 (мм)
d₂ = 280 (мм)

К₂ = 280 / 71 = 3,94

Длина ремня рассчитывается по формуле: L = 2a + l1 + l2
Длина полуокружности определяется по формуле: l = πDα/360

l1 = 3,14 х 280 х 218,81 / 360 = 534,38 (мм)
l2 = 3,14 х 71 х 147,19 / 360 = 91,15 (мм)

L = 354,94 х 2 +534,38 + 91,15 = 1335,41 (мм)

Из таблицы стандартного ряда, выбираем ремень Z-1320 (мм).

Подставим значения в формулу и получим обороты рабочего вала:

ω_р = 1440 / ( 3,33 + 3,94) ≈ 198 (об/мин)

ВТОРОЕ – выберем подшипники.

Для ведомых валов – подшипник № 6210 (50 х 90 х 20 (мм), 4 шт.).
Для ведущего вала – подшипник № 6207 (35 х 72 х 17 (мм), 2 шт.).

ТРЕТЬЕ – приступаем к конструированию элементов измельчителя веток.

Рабочий (ведомый) вал

1. Втулка.

2. Вал.

3. Режущий элемент.

4. Винт М12 х 35 с внутренним шестигранником.

5. Пружинная шайба А12.

6. Стопорное кольцо 40 х 2,5.

7. Шестерня MSGA4-50 (z2).

8. Подшипник № 6210.


Пример построения чертежа рабочего вала веткоизмельчителя.

Ведущий вал

1. Стопорное кольцо 30 х 2.

2. Шестерня MSGВ4-15 (z1).

3. Втулка.

4. Вал.

5. Подшипник № 6207.

6. Шкив ведомый (d2).


Корпус редуктора

Каркас

Поворотная плита

Каркас и составные элементы

Чертеж веткоизмельчителя

Обшивка каркаса

Вот такая конструкция измельчителя веток у нас получилась.

Заказать чертеж

Поделитесь с друзьями!

Дробилка для веток своими руками

Любой дачник хочет сэкономить на инвентаре, в магазине вся техника стоит дорого, даже сама простая дробилка для веток. В статье рассказано как сделать дробилку для веток своими руками, чертежи и видео от настоящих Кулибиных. Сучкодробилка это не сложная техника, если знать чертежи, измельчители веток собрать не сложно. Получившийся остаток используют как удобрение или для отопления дома.

Измельчитель веток своими руками для отопления чертежи

Двигатель измельчителя

Для садовых измельчителей можно использовать бензиновые или электрические двигатели. У каждого из них есть свои особенности использования. Например, с бензиновым двигателем можно перерабатывать крупные толстые ветки, также он ценится за свою мобильность. Аппарат с электродвигателем, напротив, должен постоянно находиться поблизости от источника питания, зато он занимает гораздо меньше места, чем бензиновый. Он легкий и удобный в использовании, но не справится с чересчур большими объектами из-за невысокой мощности.

измельчители веток

На что следует обратить внимание при выборе двигателя для садового измельчителя:

• мощности до 1,5 кВт хватит, чтобы перемолоть ветки толщиной до 2 см;
• более мощные двигатели в 3-4 кВт способны переработать ветки диаметром около 4 см и подойдут для садоводов;
• двигатель от 6 кВт и больше справится с толстыми ветками в 10-15 см, и их рекомендуется выбирать владельцам крупных хозяйств и ферм.

Поскольку самодельный измельчитель веток в большинстве случаев рассчитан на различные работы, для него лучше выбрать «золотую середину» — электродвигатель в 4 кВт или бензиновый аналог мощностью в 5-6 лошадиных сил.

Читайте также:

• Щеподробилка своими руками

Ножи для измельчителя веток

Вторая важная деталь измельчителя – режущие элементы или ножи. От их конструкции зависит тип и принцип работы механизма, а также размеры переработанного материала. Так, простой диск с ножами будет измельчать в труху лишь хрупкие ветки, комбинированные конструкции могут перерабатывать толстые ветки и выдавать такую же мелкую стружку, есть и такие, что измельчают древесину в щепку длиной 2-10 см. Если вы планируете использовать переработанный материал для твердотопливных котлов, лучше выбрать последний вариант.

Поскольку нашей целью является копирование одной из заводских моделей измельчителя веток, рассмотрим ножи, используемые для их производства:

Дисковый нож – предназначен для переработки мелких веток толщиной до 2 см, стеблей растений и травы.



Фрезерная система – ножи, устроенные подобным образом, смогут измельчить ветку толщиной около 8 см. Единственное обязательное условие – пиломатериал должен быть сухой. В противном случае ошметки коры и мокрых щепок забьют фрезу, и механизм перестанет работать.



Фрезерно-турбинный нож – один из наиболее распространенных и удобных вариантов. Такая конструкция может измельчать любые ветки вне зависимости от толщины и степени влажности.



К сожалению, описанные модели ножей сделать своими силами практически невозможно, поэтому для самодельных устройств были придуманы свои режущие элементы: ножево-дисковая конструкция, набор из дисковых пил и двухваловая система с 8 ножами.

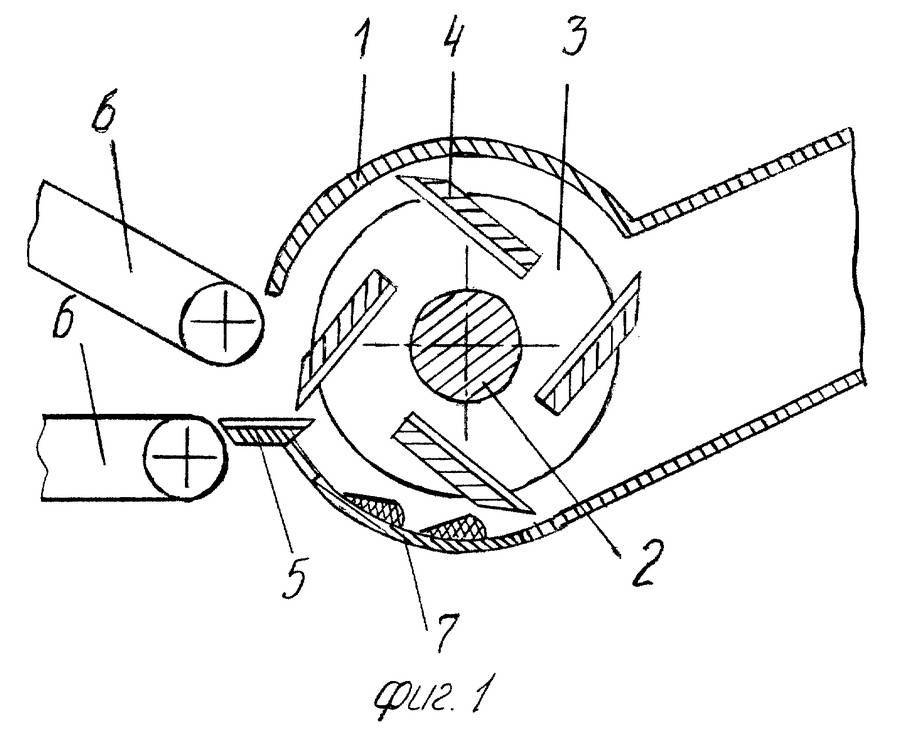

Чертеж измельчителя

Чтобы сделать измельчитель для древесины, мало лишь купить необходимые запчасти, надо обладать профессиональными слесарными навыками. Весь процесс проходит в три этапа – создание чертежа, подготовка материалов и сборка аппарата.

Поскольку мы не собираемся придумывать ничего нового, за основу чертежа можно взять любую подходящую модель измельчителя, а остальное добавить на свое усмотрение. Для создания чертежа можно воспользоваться специальной компьютерной программой AutoCAD.

Главные составляющие механизма мы описали выше, но это только общий вид. Самое главное, на что стоит обратить внимание при создании чертежа – расположение ножей и угол их среза. Рассмотрим разработку конструкции измельчителя с двухвальным режущим элементом.

Так, валы будут находиться между пластинами, а каждый вал будет содержать по 3-4 ножа. Для крепления режущих элементов лучше использовать болты, сместив их относительно центральной части вала. Вал свободно вращается благодаря 4 подшипникам, которые закреплены на пластинах. Синхронность движения валов обеспечивают 2 шестеренки, которые приводит в движение мотор. Чтобы передать крутящий момент, используйте ремень или цепь на выбор. В зависимости от размеров ножей и диаметра сырья, которое вы собираетесь измельчать, варьируйте промежуток между валами.

Если вы используете электродвигатель на 4 кВт, его количество оборотов составляет 2500-2800 об/мин. Такой показатель хорош для дискового механизма, предназначенного для тонких веток и стеблей растений. Двухвальный механизм должен быть мощным, поэтому число оборотов надо уменьшить.

На изображениях ниже представлены чертежи измельчителя древесины с 2 валами, на каждом из которых по 3 ножа:

а раму прикреплена шпилька с дисковыми пилами. Зачастую в подобных аппаратах используют ремень для привода, поэтому на валу и шпильке следует сделать два шкива.

Чертеж может отображать диаметр диска, количество ножей и их расположение. Чем больше ножей, тем мельче будет сырье на выходе. Диск может быть расположен вертикально или под углом.

Большинство материалов, нужных для сборки измельчителя, можно приобрести на авторынке, магазине сельскохозяйственной техники или в строительном магазине, но некоторые детали придется заказывать или делать самостоятельно. Для этого нужно уметь работать болгаркой и сварочным аппаратом.

Двухвальный измельчитель

Работа по созданию двухвального измельчителя состоит из следующих фаз – сборки каркаса и приемного отсека, создания измельчительного барабана с ножами, монтаж барабана и двигателя.

Необходимые материалы:

• двигатель;
• пластина 10 мм – 2 шт;
• шестерня – 2 шт;
• шкив — 1 шт;
• вал для ножей – 2 шт;
• подшипники с крепежами– 5 шт;
• ножи;
• профильная труба;
• листовой металл (толщина 2 мм).

Первым делом следует сделать раму. Для этого отрежьте от профильной трубы 4 детали: 2 – по 40 см, 2 – по 80 см. Сварочным аппаратом зафиксируйте короткие детали между длинными под прямым углом, чтобы получилась рама. Расстояние между двумя внутренними поперечинами должно быть таким, чтобы между ними смог встать измельчительный барабан.

Чтобы впоследствии измельчитель можно было передвигать, к нему надо приладить колеса. Для этого на раме зафиксируйте 2 стойки, на которых потом будет держаться ось и колеса.

Сборка механизма:

• Когда рама готова, можно собирать измельчительный барабан. Чтобы сделать вал, возьмите квадратную заготовку для 4-х ножей или круглую – для 3-х.
• У квадратной заготовки обточите концы, сделав их круглыми, чтобы они вошли в подшипники. Если вы используете круглую заготовку, отточите ее центральную часть, сделав 3 плоских среза для установки ножей.

• Сами ножи можно запросто изготовить из рессоры Камаза. Отрежьте нужный кусок рессоры, выровняйте ее при необходимости, нагрев в горне и несколько раз ударив молотом. Дозакалите деталь и дайте остыть.
• В ножах сделайте отверстия под болты.
• Заточите ножи на станке, выбрав угол режущей кромки в 35-45°.

• Установите внутрь подшипники.
• Чтобы сделать измельчительный барабан, возьмите две пластины – это будут стенки. Сварочным аппаратом вырежьте в них отверстия для подшипников и зашлифуйте края. Если нет возможности сделать этот этап самостоятельно, можно обратиться в слесарную мастерскую или на предприятие.
• Приложите ножи к валу и отметьте точки крепления. Засверлите отверстия в намеченных точках и сделайте в них резьбу.
• Болтами прикрепите накладки на металлические стенки.
• Вставьте валы в подшипники и закрепите их.





• У основания на отогнутых сторонах просверлите места для креплений.
• Соедините края сваркой или самозатягивающимися заклепками.
• Соберите короб и убедитесь, что заготовки плотно прилегают друг к другу.
• Загиб оставшихся трех заготовок делайте в противоположную сторону.
• Найдите самую узкую сторону каждой заготовки, отступите от нее на 5 см и загните край.
• Осталось лишь сделать приемный отсек, через который древесина будет попадать внутрь. Для этого возьмите листовой металл и сделайте 4 одинаковых заготовки в виде параллелепипеда.
• Соедините стенки нарезными металлическими шпильками и зафиксируйте их при помощи гаек.
• Установите всю собранную конструкцию на раму и закрепите ее болтами.
• Поставьте двигатель и натяните приводный элемент (цепь или ремень).
• В последнюю очередь установите и зафиксируйте приемный отсек.
• Закройте все внутренние детали защитным кожухом, чтобы во вращающиеся механизмы не попали щепки и сор.

Дробилка для дерева своими руками изготовить видео



Дробилка для измельчения древесины своими руками

Дисковый измельчитель

В отличие от двухвального, дисковый измельчитель требует гораздо меньше деталей, времени и усилий при сборке.

Необходимые материалы:

• мотор;
• ножи;
• профильная труба;
• металлический лист для создания диска;
• листовой металл 2 мм в толщину для защитного панциря и приемного отсека.

Такое небольшое количество деталей объясняется малой мощностью аппарата. Если двухвальный механизм может перемолоть в щепки толстые ветки диаметром до 10 см, этот справится максимум с 2-х сантиметровыми.

Ножи можно сделать так, как описано в инструкции выше.

Ход работы:

• Из профильной трубы сделайте каркас.
• Поместите двигатель внутрь каркаса.
• Поверх двигателя установите отражающий щит из листового металла.
• В отражающем щите прорежьте отверстие для вала.

В диске просверлите отверстие для установки на вал и небольшие прорези для фиксации ножей

• Соберите диск с ножами и установите его внутрь.
• Сделайте приемный отсек из листового металла по вышеописанной инструкции и установите его на измельчитель.

Как видите, ничего сложного, главное – обзавестись всеми необходимыми деталями. Самодельный измельчитель древесины с двумя валами обладает большой мощностью и предназначен для переработки крупных веток. Размеры щепы можно контролировать от 2 см до 8 см в зависимости от числа ножей на один вал.



Сучкодробилка

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки. Лучше брать диски диаметром примерно 80 мм. Диск крепится на болты М8. Таким образом, ножи не будут постоянно забиваться мелкой трухой при переработке дерева.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Измельчитель веток электрический своими руками

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек. Оптимальным будет двигатель в 3 кВт, но можно взять и помощнее. Диск можно разместить горизонтально, по желанию, можно установить и вертикально. Его еще называют измельчитель щепы.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний – обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

За великолепную информацию,благодарим сайты: www.umeltsi.ru, dachnaya-zhizn.ru
