Как монтировать розетку: Как установить и подключить розетку для бытовых приборов? Основные правила электромонтажа розеток.

5 правил как установить розетку в подрозетник

Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.

Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).

Рассмотрим основные моменты и этапы этого процесса.

Безопасность и инструмент

В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом, а не конкретно на эту розетку.

Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.

Подготовьте необходимый инструмент:

• отвертка крестовая

• мини уровень

• пассатижи

Также могут понадобиться:

• гильзы ГМЛ

• термотрубка

• пресс клещи

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Кроме того, сам монтаж будет более качественным, удобным и не вызовет неразрешимых трудностей. Например, когда розетка или ее рамка не будут плотно прилегать к стене. Из-за этого придется укорачивать жилы. Опять все разбирать, производить повторный монтаж-демонтаж.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

• удобства монтажа

• глубины подрозетника

Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

• категорически нельзя

• можно в отдельных случаях

• можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2.

Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Если сделать по другому, используя заводские клеммы розетки, чем это грозит? Например, у вас есть две двойных розетки подключенных последовательно. Одна на высоте 90см, другая, чуть ниже нее, на уровне выше плинтуса.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

То же самое относится для объектов под сдачу контролирующим органам. Чтобы не переделывать всю проводку и не доказывать собственное прочтение ПУЭ, какому-нибудь инспектору энергонадзора, забудьте про шлейфование. Не давайте лишний повод для замечаний.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Расположение суппорта

Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.

Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.

С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.

Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.

Фаза слева или справа

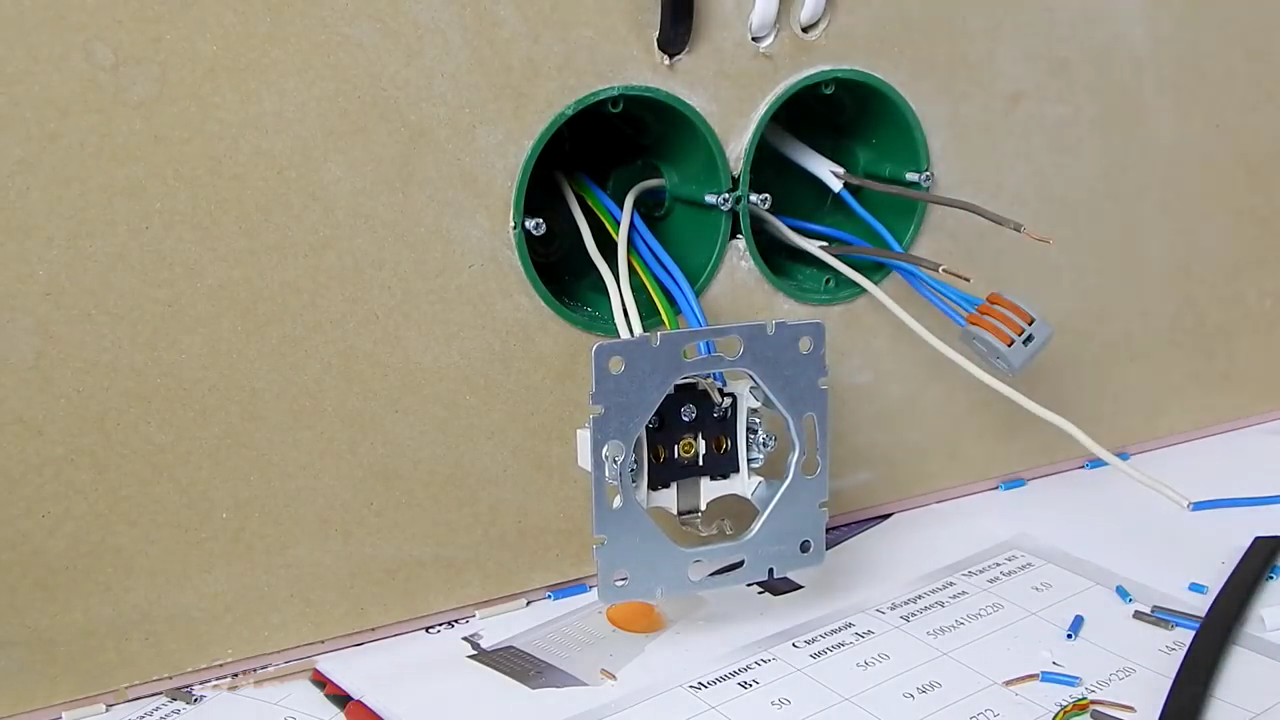

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

• желто-зеленый провод – земля

• синий или бело-синий – ноль

• разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Установка розетки своими руками, схема подключения к электросети, фото

---

Подключение и установка розеток своими руками обычно пугают владельцев частных домов и дач, как и другие работы связанные с электричеством. Мы расскажем в какой последовательности проводить монтаж коробки под розетку и как её подсоединить, соблюдая правила собственной безопасности.

Содержание:

Правила безопасности и соединения проводников, выбор сечения кабеля
Монтаж розеток в бетонную стену
Особенности установки розетки в кирпичную стену
Как монтировать розетку в гипсокартонной перегородке
Правила и схемы подключения проводов

Установка розетки своими руками

Рано или поздно наступает момент, когда существующие розетки уже не отвечают потребностям владельцев, их приходится менять или устанавливать новые. Данная статья описывает наиболее распространенные варианты установки этих устройств для различных целей и на различные поверхности.

Правила безопасности и соединения проводников, выбор сечения кабеля

Существующие строительные нормы не ограничивают критичную высоту установки розеток и их монтируют согласно текущей потребности или желаниям владельцев. Разумеется, что установка розетки на уровне пола не только непрактична, но и небезопасна, поскольку в нее может попасть вода или набиться пыль.

Идеально, когда каждая розетка подключена к своей распределительной коробке. Но допускается также питание новой розетки от соседней. При этом подключение производится на контактах предыдущей розетки, а не путем скручивания проводников.

Так как современные бытовые приборы имеют большую мощность — толщина провода новой проводки должна соответствовать максимальной нагрузке на данную точку электропотребления. Если к розетке планируется подключение нескольких потребителей, то провод выбирается по сумме их мощностей.

Таблица определения мощности электропотребителей на розетку

Новую проводку обычно тянут медным проводом.

Подбор сечения проводки с медной жилой

Но, если старая проводка — алюминиевая и нет возможности установить клеммное соединение, то придется воспользоваться алюминиевыми проводами.

Подбор сечения проводки с алюминиевой жилой

Важно!

Из-за электрохимической коррозии металла скручивать медные и алюминиевые провода категорически запрещено. И тем более нельзя такие соединения наглухо замуровывать в стену. Допускается замуровывание спаянных медных проводов при условии надежной изоляции места соединения.

Монтаж розеток в бетонную стену

Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.

Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.

Штробление бетонной стены перфоратором

По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.

Штробление стен перфоратором под установку розетки видео

Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.

Высверливание отверстия под розетку в бетонной стене

Важно!

Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы.

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.

Подготовленные подрозетники и выведенные провода

Особенности установки розетки в кирпичную стену

Кирпичная кладка имеет свои особенности. Часто в старых домах толщина штукатурки позволяет укладывать проводку прямо в ней. Но штробить штукатурку нужно очень осторожно, поскольку от вибрации она может отслоиться от кирпичного основания. Поэтому процедура выполняется болгаркой с пылеулавливающей насадкой.

Важно!

Если в частном доме стена кирпичной кладки, то от ударов перфоратора от кирпича будут откалываться слишком большие куски. Поэтому для штробления можно использовать только болгарку или штроборез.

Штробление кирпичной стены специальным штроборезом

Для сверления места под коробку используется такая же коронка, что и для бетона. В крайнем случае, если кирпич не очень плотный — можно просверлить по контуру коробки множество отверстий и потом аккуратно выдолбить среднюю часть. Глубина отверстия для установки розетки должна выбираться так, чтобы как минимум 2/3 высоты коробки располагалось в толще стены, а не в штукатурке. Правила установки коробки — такие же, как и для бетонной стены.

Как монтировать розетку в гипсокартонной перегородке

Особенность строения гипсокартонных перегородок требует особого подхода. В этом случае проводка укладывается еще на этапе возведения перегородки — до зашивания каркаса гипсокартонными листами. В процессе монтажа гипсокартона, в месте установки специальной фрезой выбирается отверстие для подрозеточной коробки, и в нее сразу пропускаются концы проводки. Если сверлить рядом два отверстия — получатся двойные розетки.

Для гипсокартона используются специальные, более толстостенные и более жесткие коробки, которые имеют специальные зажимные лапки, фиксирующие коробку на гипсовой панели. Та же технология используется для размещения розетки на любой панельной поверхности, включая пластиковую вагонку, фанеру и ДСП.

Проводка протягивается под панелями в толще перегородки. В местах пересечения металлических профилей каркаса провод пропускается через монтажную гофру или подходящую трубку.

Важно!

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Это устранит нагрев проводников при максимальном токе в розетке.

Накладные розетки и особенности их монтажа

Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции. Накладная розетка устанавливается на любую прочную ровную основу. Накладные розетки — единственно возможный вариант для создания точки подключения встроенной техники.

Установка блока накладных розеток

Как правило, в этих случаях проводка тоже не утапливается в стены, а тянется по электромонтажным коробам (кабель-каналам) или укладывается под плинтус. Накладные розетки очень удобны в установке, ремонте и замене. Единственный их недостаток, это то, что они сильно выступают и их легко можно сбить неаккуратными действиями.

Правила и схемы подключения проводов

Важно!

Обращаем внимание, что все работы по подключению проводки выполняются в обесточенном состоянии! Предварительно следует наметить фазовый и нулевой проводник в каждой коробке.

Схема подсоединения розетки к электросистеме

Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Однако, если используется коробка для установки нескольких розеток, то фазу следует подключать к одинаковой стороне каждой из них, а нулевой провод — к другой. Розетка двойная в одном корпусе имеет только одну общую пару контактов.

Схема подключения блока розеток на одну линию

Обычно принято все розетки помещения разводить единообразно. Но и разное подключение ошибкой не считается.

Важно!

Обращаем особое внимание на надежность присоединения проводников к контактам и неподвижность установленных розеток. Если недотянуть контакт или плохо закрепить розетку — со временем появляется искрение, и провода отгорают. А это уже чревато пожаром!

Установка и подключение розетки

После подключения всех розеток проверяется отсутствие короткого замыкания между проводниками проводки, и только после этого к ней присоединяется фаза.

Итог

Несмотря на кажущуюся сложность, перенос или установка новой розетки вполне под силу любому из нас. Важно правильно подобрать сечение кабеля и соблюдать правила безопасности и осторожность при подключении, чтобы избежать замыкания.

Установка сетевой розетки — пошаговая инструкция

Вы хотите установить классическую сетевую розетку, но не знаете, как именно это сделать? В этом руководстве мы объясним, как это работает с правильными инструментами и небольшим чутьем.

Sie brauchen
• Стриппер № 2, кат. (кат. 7) при необходимости. Если кабель слишком длинный, его будет трудно убрать в коробку для полых стен.

Зачистка сетевого кабеля

Если вы хотите установить классическую сетевую розетку, вы должны сначала зачистить кат. 7 кабель. Здесь используется специальный инструмент для зачистки дата-кабелей — например, Стриппер № 2 кат. Используйте сторону A, чтобы снять защитную оболочку. Проводники не могут быть повреждены благодаря точной настройке лезвия. Пожалуйста, не удаляйте экранирующую оплетку, которая теперь видна, а аккуратно оберните ее вокруг кабеля.

На следующем этапе снимите фольгу, которая окружает отдельные жилы так называемой витой пары. Для этого используйте сторону B инструмента для зачистки и убедитесь, что зачистите только несколько сантиметров. Вы должны удалить остатки фольги как можно позже.

Структура сетевого кабеля

Наденьте Кат. 7 кабель

Теперь возьмите монтажную пластину сетевой розетки и отвертку, поместите кабель с небольшой ловкостью в предусмотренный кабельный зажим и затяните его.

Теперь следует небольшая игра цветов: на печатной плате сетевой розетки цветовой код указывает последовательность, в которой должны быть подключены отдельные провода. Вы также можете обратиться к плану назначения производителя. Следуете ли вы цветовой схеме A или B, зависит от того, какой тип назначения использовался в доме до сих пор. Важно, чтобы вы взяли тот же самый снова! В этом примере мы уложили отдельные жилы по типу В.

Предварительно отсортируйте пары проводов, возьмите печатную плату сетевой розетки и протяните провода через печатную плату вперед в обозначенных точках. Теперь удалите оставшуюся часть слоя и скрутите пары проводов.

Установка сетевой розетки с помощью инструмента для прокладки LSA

На следующем этапе вступает в действие решающий инструмент – инструмент для прокладки LSA или инструмент для прокладки LSA. С помощью такого инструмента и небольшого давления вы постепенно вдавливаете отдельные провода в разъемы смещения изоляции в соответствии с цветовой маркировкой. Инструмент автоматически удаляет излишки кабеля.

Установить сетевую розетку

В завершение нужно просто прикрутить опорную раму сетевой розетки, вставить комплектную вставку в стену и надеть пластиковую накладку. Как и предсказывалось вначале: немного сноровки и с помощью практичных инструментов для зачистки можно легко установить классическую сетевую розетку.

–

–

–

Изображения: WEICON

Установка новой электрической розетки

ПОСЛЕДНЕЕ ОБНОВЛЕНИЕ: 10 января 2023 г., редакция

Резюме: Пошаговое руководство и видео, показывающее подключение новой электрической розетки: Узнайте, как подключить розетку, удлинить цепь, подключить соединения к розетке питания и подключить соединения к новой розетке.

Содержание

Как подключить новую электрическую розетку

* Проект, подлежащий уведомлению, требующий одобрения Строительного управления. Установка должна соответствовать Электрическим нормам.

Простым способом установки новой электрической розетки является прокладка ответвления от существующей розетки на кольцевой главной цепи. Однако гнездо, от которого вы хотите запустить ответвление, должно быть тщательно выбрано. Не используйте розетку, которая уже питает ответвление или питается от другого ответвления. Кроме того, общая площадь помещений, снабжаемых сетью после добавления новой ответвления, не должна превышать 100 м 9 .0075 2

Розетка питания

• Отключите питание на потребителе и отключите автоматический выключатель или удалите предохранитель, защищающий цепь, с которой вы собираетесь работать. Простой способ проверить, что цепь больше не находится под напряжением, — подключить прибор и включить его. Например лампа или радио.
• Отвинтите лицевую панель от выбранного разъема и вытащите ее из монтажной коробки, чтобы открыть кабельные жилы, подключенные к клеммам на задней стороне лицевой панели.
• Если есть только один кабель, розетка уже снабжена ответвлением. Три кабеля указывают на то, что он питает ответвление. В обоих случаях розетка не подходит и не должна использоваться.
• Подойдет розетка с двумя кабелями, отходящими от нее. Чтобы убедиться, что он подключен к кольцевой сети, используйте тестер непрерывности, следуя инструкциям в разделе Использование тестера непрерывности.
• Найдя подходящую розетку, отвинтите клеммы и освободите жилы от лицевой панели. Затем открутите винты, которыми монтажная коробка крепится к стене, и снимите ее.

Удлинение цепи

• Подготовьте трассу кабеля к месту новой розетки, следуя инструкциям в разделе Подготовка трассы цепи.
• Протяните новый кабель от разъема питания к новому разъему.
• Проденьте концы кабеля через отверстия в монтажных коробках у источника питания и новой розетки, предварительно установив в отверстия втулки для защиты кабеля.
• Прикрутите обе монтажные коробки на место.

Подключение к розетке

• Подготовьте оба конца нового кабеля, следуя инструкциям в разделе Подготовка кабеля и гибкого кабеля к подключению.
• В розетке питания теперь будет три кабеля. Жилы всех трех кабелей должны совпадать — под напряжением (L), нейтралью (N) и землей (E) и подключаться к соответствующим клеммам на лицевой панели. Важно помнить, что если цепь была установлена ​​до 2006 года, цветовая маркировка изоляции на активной и нейтральной жилах существующих кабелей будет отличаться от изоляции нового кабеля.

  Старая система цветовой маркировки для жил кабеля


  Красный — под напряжением
  Черный — нейтральный

  Новая система цветовой маркировки для жил кабеля
  Коричневый — под напряжением
  Синий — нейтральный

  Жилы заземления как на существующих, так и на новых кабелях кабель должен быть покрыт желто-зеленой оплеткой. Если заземляющие жилы существующих кабелей оголены, их следует покрыть желто-зеленой изоляцией. Дополнительные сведения см. в разделе Кабель.


• Красная и коричневая жилы должны быть подключены к клемме с маркировкой L.
  Черная и синяя жилы должны быть подключены к клемме с маркировкой N.
  Все желто-зеленые жилы должны быть подключены к клемме с маркировкой E.

  Убедитесь, что все жилы надежно закреплены в клеммах.

• Выполнив соединения, вставьте жилы в монтажную коробку и привинтите лицевую панель на место.

Подключение к новой розетке

Необходимые инструменты

• Изолированная отвертка
• Тестер непрерывности
• Кусачки/инструменты для зачистки проводов
• Обрезной нож

Необходимые материалы

• Кабель
• Новая розетка
• Втулки
• Желто-зеленая оболочка

Важное примечание

Система цветового кодирования электрического кабеля изменилась в 2006 году.
