Как определить площадь сечения. Как определить сечение провода
Для того, чтобы удачно купить провод, перед покупкой необходимо измерить диаметр провода , иначе можно стать жертвой обмана. Также измерять сечение провода придется, если будете добавлять новую электрическую точку на старой проводке, так как буквенной маркировки на ней может не быть. Информация, приведенная ниже, поможет вам правильно выбрать методику измерения диаметра провода и эффективно ее использовать на практике.
При этом у вас сразу возникнет вопрос: «Какой смысл компании портить свою репутацию?» Объяснений этому может быть несколько:Но все дело в том, что даже совершив правильные расчеты сечения провода, вы все равно можете столкнуться с проблемой, несмотря на то, что купите провод с подходящим диаметром . Авария может произойти из-за того, что на маркировке проводов будет указано сечение жил, которое не соответствует действительному. Это может случится в результате того, что завод-производитель сэкономил на материале, или же компанией, выпускающей данную продукцию, не были соблюдены все характеристики изделия.
1. В целях экономии. Например, завод сделал диаметр провода меньше всего лишь на 2 мм. кв. при 2,5-миллиметровой жиле, что дало возможность выиграть на одном погонном метре несколько килограмм металла, не говоря уже о прибыли при массовом производстве.
2. В результате большой конкуренции компания снижает цену на электропроводку, пытаясь переманить к себе большую часть потребителей. Естественно, это происходит за счет уменьшения диаметра провода , что невозможно определить невооруженным глазом.
И первый, и второй вариант имеет место быть на рынке продаж, поэтому вам лучше перестраховаться и сделать самостоятельно точные вычисления, о которых и пойдет речь дальше.
Три основных способа определения диаметра провода.
Способов есть несколько, но в основе каждого из них лежит определение диаметры жилы с последующими вычислениями окончательных результатов.
Способ первый. С помощью приборов. На сегодня есть ряд приборов, которые помогают измерить диаметр провода или жилы провода. Это микрометр и штангенциркуль, которые бывают как механическими, так и электронными (смотрите ниже).
Этот вариант в первую очередь подойдет для профессиональных электриков, которые постоянно занимаются монтажом электропроводки. Наиболее точные результаты можно получить с помощью штангенциркуля. Эта методика имеет преимущества в том, что возможно проводить измерения диаметра провода даже на участке работающей линии, например, в розетке.
После того, как вы измерили диаметр провода , необходимо провести подсчеты по следующей формуле:
Необходимо помнить, что число «Пи» составляет 3,14, соответственно, если мы разделим число «Пи» на 4, то сможем упростить формулу и свести вычисления к умножению 0,785 на диаметр в квадрате.
Способ второй . Используем линейку. Если вы решили не тратить деньги на прибор, что логично в данной ситуации, то можете использовать простой проверенный способ для измерения сечения провода или провода?. Вам понадобится простой карандаш, линейка и проволока. Зачищаете жилу от изоляции, плотно накручиваете ее на карандаш, и после этого линейкой измеряете общую длину намотки (как показано на рисунке).
Затем длину намотанной проволоки делите на количество жил. Полученное значение и будет диаметром сечения провода .
Но при этом необходимо учитывать следующее:
- чем больше жил вы намотаете на карандаш, тем более точный будет результат, количество витков должно быть не меньше 15;
- витки прижимайте плотно к друг другу, чтобы между ними не оставалось свободного пространства, это значительно уменьшит погрешность;
- проведите замеры несколько раз (меняйте при этом сторону замера, направление линейки и др.). Несколько полученных результатов поможет вам опять же избежать большой погрешности.
Обратите внимание и на минусы данного способа измерения:
1. Измерить можно только сечение тонких проводов , так как толстый провод вам с трудом удастся намотать на карандаш.
2. Для начала вам нужно будет приобрести маленький кусочек изделия, прежде чем делать основную покупку.
Формула, о которой говорили выше, подходит для всех измерений.
Способ третий. Пользуемся таблицей. Чтобы не проводить расчеты по формуле, вы можете использовать специальную таблицу, в которой указан диаметр провода ? (в миллиметрах) и сечение проводника (в миллиметрах квадратных). Готовые таблицы дадут вам более точные результаты и значительно сэкономят ваше время, которое вам не придется тратить на вычисления.
Диаметр проводника, мм | Сечение проводника, мм 2 |
При покупке или всегда стоит обращать внимание на его фактическое сечение, так как нередко в магазинах можно встретить кабельную продукцию с сечением, не соответствующем его маркировке, причем значительно.
А это, как вы понимаете, может привести к перегреву кабеля и в итоге к короткому замыканию.Для самостоятельного вычисления реального сечения провода нам помогут несколько простых способов. Самый удобный способ — это вычисление сечения провода по его диаметру. Для этого понадобится микрометр или штангенциркуль.
Измерив диаметр жилы вспоминаем формулу площади круга:
Например возьмем провод, на изоляции которого указана маркировка ВВГнг 3×2,5. Измеряем штангенциркулем диаметр жилы — получаем 1,7 мм. Далее подставляем это значение в формулу:
Sкр = 0,785 x 1,7 x 1,7 = 2,27мм2.
Получается, что фактическое сечение провода составляет 2,27мм2 вместо заявленных 2,5.
С одножильным проводом все понятно, а как быть с многожильным?
Здесь все примерно также. Берем одну жилу из многожильного провода и замеряем штангенциркулем. Например диаметр получился 0,4 мм.
Sкр = 0,785 x 0,4 x 0,4 = 0,125мм2.
Затем подсчитываем общее количество жилок в проводе, предположим 12.
А теперь узнаем общее сечение провода умножив значение одной жилы 0,125мм2 на количество жил — 12.
S = 0,125 x 12 = 1,5мм2 — это и есть фактическое сечение провода.
Конечно не у всех есть штангенциркуль и тем более микрометр, в этом случае придется пойти другим способом.
Для этого из подручных средств нам понадобится линейка и карандаш, или какой-нибудь круглый стержень. Снимаем изоляцию с провода и наматываем на стержень примерно 10 витков. Главное, чтобы витки плотно прилегали друг к другу, без зазоров.
Линейкой замеряем длину намотки и делим на количество витков. У нас получается диаметр жилы. А далее по той же самой формуле находим сечение жилы. Способ довольно точный, но не очень удобный — и в магазине таким образом не померить и толстые жилы не намотать.
Для того, чтобы каждый раз не высчитывать на калькуляторе сечение, ниже выложу таблицу соответствия диаметров и сечений проводов, в которой есть наиболее распространенные размеры. Можно ее переписать или распечатать и брать с собой в магазин. Останется только измерить диаметр жилы и сравнить со значением из таблицы. Если измеренное значение будет значительно отличаться от табличного, то такой кабель лучше не покупать.
Инструкция
Измерение диаметр а провода штангенциркулем осуществляйте при отсутствии напряжения. Любой штангенциркуль, независимо от того, является ли он механическим или электронным, имеет металлические губки, способные проводить ток. Если провод покрыт слоем изоляции, измерение его сечения осуществляйте без учета ее
Чтобы перевести указанное в справочнике сечение провода в его диаметр , воспользуйтесь следующей формулой:D=2√(S/π), где S — площадь проводника (мм²), D — диаметр проводника (мм), π — число «пи», 3,1415926535 (безразмерная величина).
Для обратного перевода (диаметр а в сечение) воспользуйтесь той же формулой, преобразованной следующим образом:S=π(D/2)², где D — диаметр проводника (мм), S — площадь проводника (мм²), π — число «пи», 3,1415926535 (безразмерная величина).
Сечение многожильного провода принимайте равным сумме сечений входящих в его состав отдельных проводников. Суммировать же их диаметр ы бессмысленно. Вычисления могут быть и многоступенчатыми. Так, например, чтобы узнать эквивалентный диаметр многожильного провода , вычислите сечение одной его жилы, умножьте на их количество , а затем результат снова переведите в диаметр .
Брать провод с диаметр ом или сечением, превышающим расчетное или указанное в таблице значение, можно, но слишком толстые провода применять бывает неудобно: они могут, например, вырвать клемму из клеммника собственным весом. Применять же провода с диаметр ом или сечением меньше расчетного или указанного в таблице нельзя.
Полые проводники цилиндрической формы (например, входящие в состав коаксиальных кабелей) имеют два диаметр а: внешний и внутренний. По ним рассчитайте, соответственно, два сечения: внешнее и внутреннее. Вычтите одно из другого, а затем результат переведите в эквивалентный диаметр .
Очистите от изоляции жилы кабеля. С помощью штангенциркуля, а лучше микрометра (это позволит произвести более точное измерение), найдите диаметр жилы. Значение получите в миллиметрах. Затем высчитайте площадь поперечного сечения. Для этого коэффициент 0,25 умножьте на число π≈3,14 и значение диаметра d возведенное в квадрат S=0,25∙π∙d². Это значение умножьте на количество жил кабеля. Зная длину провода, его сечение и материал из которого он сделан, вычислите его сопротивление.
Например, если нужно найти сечение медного кабеля из 4 жил, а измерение диаметра жилы дало значение 2 мм, найдите площадь его поперечного сечения. Для этого рассчитайте площадь поперечного сечения одной жилы. Она будет равна S=0,25∙3,14∙2²=3,14 мм². Затем определите сечение всего кабеля для этого сечение одной жилы умножьте на их количество в нашем примере это 3,14∙4=12,56 мм².
Теперь можно узнать максимальный ток, который может по нему протекать, или его сопротивления, если известна длина. Максимальный ток для медного кабеля рассчитайте из соотношения 8 А на 1 мм². Тогда предельное значение тока, который может проходить по кабелю, взятому в примере составляет 8∙12,56=100,5 А. Учитывайте, что для алюминиевого кабеля это соотношение составляет 5 А на 1 мм².
Например, длина кабеля составляет 200 м. Для того чтобы найти его сопротивление, умножьте удельное сопротивление меди ρ в Ом∙ мм²/м, на длину кабеля l и поделите на площадь его поперечного сечения S (R=ρ∙l/S). Сделав подстановку, получите R=0,0175∙200/12,56≈0,279 Ом, что приведет к очень малым потерям электроэнергии при ее передаче по такому кабелю.
Источники:
- как узнать сечение кабеля
Зачастую найти нужный провод для подключения того или иного устройства проблематично, учитывая их общее количество в конфигурации оборудования современного компьютера.
Инструкция
Если вам нужно найти провод соединения монитора с видеокартой, обратите внимание на толстый кабель диаметром около 1 сантиметра с двумя аналогичными широкими штекерами на обоих концах синего или белого цвета. Белые штекеры служат для подключения монитора к цифровому выходу с видеокарты, а синий – для аналогового.
Чтобы определить, какой именно вам нужен, обратите внимание на наличие разъемов в устройствах. Если ваш монитор или видеокарта поддерживают по одному, но разному интерфейсу подключения, что случается крайне редко, воспользуйтесь специальным переходником DVI-VGA, который обычно идет в комплектации компьютера или монитора.
Представьте себе, что вы нашли в своих закромах старый электрический кабель, которым хотите воспользоваться. Но перед вами стоит проблема определения его сечения. На глаз это не определить, бирки, конечно, на нем не осталось. Что делать? Есть несколько способов, в основе которых лежит диаметр жилы. То есть, диаметр провода и сечение находятся в прямой зависимости друг от друга, чему подтверждение формула круга, ведь форма сечения жилы является круг. Вот эта формула:
S=3,14d²/4=0,785d².
Поэтому и приходится в первую очередь определить диаметр жилы.
Способ №1
Для этого вам понадобится штангенциркуль. Просто необходимо зачистить жилу от изоляции и провести замер диаметра. После чего полученное значение и подставляется в формулу круга. Вот вам и площадь сечения провода.
Скажем так, что этот вариант самый простой и самый точный. Поэтому стоит в арсенале электрика держать этот измерительный инструмент.
Способ №2
Его можно использовать на тот случай, если под рукой штангенциркуля не оказалось. Процесс определения этот непростой и требует определенной точности проведения всех его этапов. Итак, здесь вам понадобится или карандаш, или ручка, или отвертка, или любая трубка из плотного материала (лучше металлическая). Вот алгоритм действий:
- Снимается изоляция в длину сантиметров двадцать-тридцать.
- Теперь наматываем проволоку на карандаш или другой предмет, из описанных выше. Чем больше витков будет сделано, тем точнее показатель. При этом наматывать витки надо так, чтобы они плотно прижимались друг к другу.
- Считается количество витков.
- Замеряется длина скрученных витков при помощи обычной линейки, то есть по карандашу от первого до последнего.
- Теперь необходимо провести одно математическое действие – разделить длину витков на их количество. Это и будет диаметр провода.
Конечно, он не самый точный, потому что все будет зависеть от того, как была проведена навивка жилы кабеля. Здесь, как было сказано выше, основное значение имеет плотность витков. Теперь можно значение диаметра провода подставлять в формулу площади круга.
Способ №3
Этот способ касается определения сечения провода по диаметру многопроволочной жилы. По сути, все вышеперечисленные методы подходят и под этот вариант, только с одним условием. Необходимо жилу, если так можно выразиться, распушить. Выбрать одну проволочку и замерить ее диаметр штангенциркулем или воспользоваться карандашом. После чего полученную величину надо умножить на количество проволочек, подсчитать которые не составит большого труда. Это и есть диаметр жилы, который подставляется в формулу сечения.
Способ №4

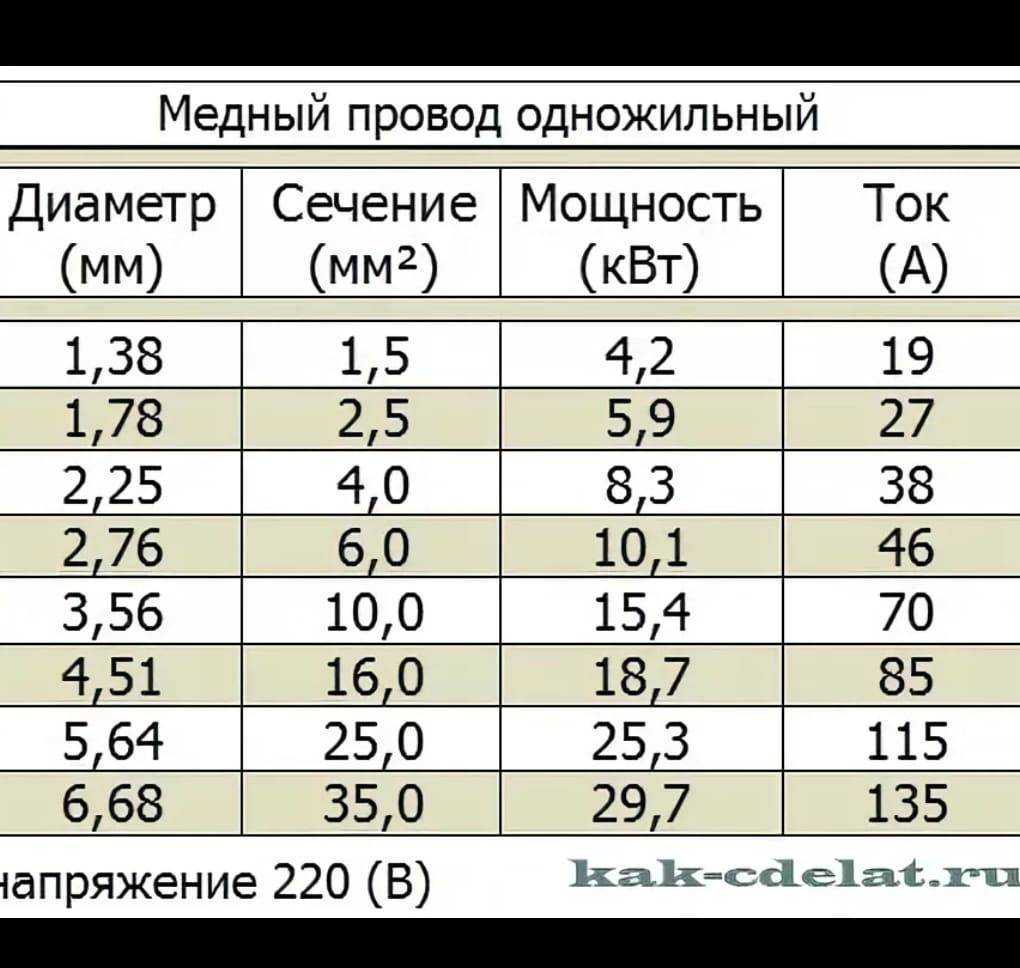

Это так называемый табличный способ, то есть, для определения площади кабеля вам потребуется таблица, где указаны основные параметры изделия. Такая таблица есть и в интернете, так что проблем найти ее у вас возникнуть не должно. Можно обратиться к таблицам ПУЭ, где также расписаны параметры и показатели электрических кабелей.
Для чего необходимо знать сечение провода
Всем известно, что чем толще провод, тем больше токовые нагрузки он выдерживает, тем большей мощности к нему можно подключить бытовых приборов. Поэтому сечение кабеля – это основная характеристика, которая поможет избежать неприятных моментов, связанных с перегреванием электрической разводки, а соответственно и возникновению пожаров.
Существуют определенные нормы, в которых оговорено, какое сечение (диаметр) провода должны устанавливаться под необходимые токовые нагрузки. Эти нормативы определены правилами управления электроустановками (ПУЭ), где присутствуют таблицы. В них четко расставлены позиции, связанные с площадью, материалом, из которого изготавливаются провода, и токовой нагрузкой или мощностью потребления.
Но тут есть один очень тонкий момент, который должен знать покупатель. Есть электрические провода, которые изготавливаются по техническим условиям (ТУ), есть изготавливаемые по государственным стандартам (ГОСТам). Их отличия заключаются в том, что изделия, изготовленные по ТУ, подчас обладают меньшим диаметром жилы (процентов на десять-тридцать), а соответственно и сниженным сечением. А это является причиной снижения токовой нагрузки, которую кабель может через себя пропустить. Плюс ко всему изоляция изготавливается более тонким слоем. К чему это может привести, наверное, вы догадываетесь.
Поэтому рекомендация: если вами выбирается электрическая проводка, изготовленная по техническим условиям, то рекомендуется выбирать ее сечение на порядок выше. К примеру, вам по расчетам требуется кабель 1,5 мм², то лучше выбирать 2,5 мм². В реальности же данный показатель окажется площадью 1,8-2,0 мм².
Как узнать, по каким стандартам изготавливался провод?
- Во-первых, это обязательно указывается в сертификате качества изделия.
- Во-вторых, можно проверить изоляцию. Если она мягкая и быстро снимается с жилы, то это однозначно материал, изготовленный по ТУ.
- В-третьих, замерьте штангенциркулем диаметр провода. А затем, используя формулу круга, подсчитайте площадь жилы. В принципе, это можно сделать на калькуляторе сотового телефона, то есть, прямо в магазине. Если расчетное значение соответствует номинальному, то это гостовский материал. Если значение оказалось ниже, то это провод, изготовленный по техническим условиям.
Заключение по теме
Как видите, существует несколько способов, как можно узнать и определить сечение провода по диаметру жилы. Самый простой – это номер один. Но в этом случае вам понадобится штангенциркуль. Если под рукой есть интернет, то можно воспользоваться мировой паутиной. То есть, каждый выбирает то, что ему удобно в определенный момент времени.
Похожие записи:
Как узнать сечение провода различными способами
Нередко встречается в супермаркете электротехническая продукция без бирок и опознавательных знаков. Среди неё запросто может оказаться бухта провода или кабеля. Как узнать, подходит ли сечение провода в вашей конкретной ситуации? Ответ прост – измерить его либо проконсультироваться у продавца.
Каждый, кто занимается продажей кабелей и проводов, может подсказать, какую нагрузку они способны выдержать. Кроме того, на проводах пробиваются надписи (цифры), характеризующие сечение и количество жил. Но в реальной практике не всё так просто, как кажется. Качество выпускаемой кабельной продукции в последнее время заметно ухудшилось.
Содержание
- Проблемы качества выпускаемых проводов
- Зачем нужно проводить расчет нагрузки кабеля?
- Как вычислить?
- Расчёт для многожильного провода
- Расчёт с помощью штангенциркуля
- Измерение с помощью ручки или карандаша
- Использование таблиц
Проблемы качества выпускаемых проводов
Многие производители кабельно-проводниковой продукции, стараясь выручить побольше, искусственно занижают толщину изоляции и завышают диаметр кабеля. Указывая большее, чем в реальности, сечение провода, производитель экономит очень большую сумму. К примеру, на производство тысячи метров медного провода сечением 2,5 мм2 требуется меди 22,3 кг, а при изготовлении провода в 2,1 мм2 требуется всего 18,8 кг. Вот и получается экономия в 3,5 кг меди.
Ещё один способ удешевления продукции – изготовление токопроводящей жилы из некачественного сырья. При добавлении дешёвых примесей снижается токопроводность, следовательно, расчёты длины кабеля должен быть изменены.
Зачем нужно проводить расчет нагрузки кабеля?
Этот вопрос часто возникает при прокладке проводки в квартире или своём доме. Сначала считаются все планируемые нагрузки, а потом определяется необходимое сечение провода. Потом приобретается нужный материал в магазине и производится монтаж электропроводки в доме.
В результате эксплуатации новой проводки сначала «выбивает» автомат на электрощитке, а потом обнаруживается повреждение провода. Причём он часто оказывается полностью расплавленным, в результате чего и произошло короткое замыкание. Получается, что сделаны неправильные расчёты, и как узнать минимально допустимое значение сечение провода в таком случае?
Чтобы избежать серьёзных перегрузок, необходимо подсчитать, сколько электрических приборов в квартире будет задействовано одновременно. Среди самых мощных бытовых приборов, которые обычно используются дома при приготовлении пищи и создания нашего комфорта, можно выделить:
- электроплиту;
- кондиционер;
- микроволновку;
- электрочайник;
- утюг;
- стиральную и посудомоечную машины;
- кофемолку;
- пылесос.
Потребляемая мощность этой бытовой техники колеблется от 1 до 2 киловатт (за исключением электроплиты).
Важно! Если сечение провода указано неверно (занижено), то при его использовании закономерно возникновение больших перегрузок, которые ведут к возгоранию проводки.
Как вычислить?
Опытные электрики могут «на глаз» с большой точностью определить сечение провода. Обыкновенному человеку сделать это намного сложнее. Поэтому рассчитать сечение кабеля по диаметру лучше всего прямо в магазине. По крайней мере, это выйдет куда дешевле, чем устранять последствия короткого замыкания из-за перегрузки в электросети.
Специалисты настоятельно рекомендуют научиться узнавать сечение провода самостоятельно.
Попробуем это сделать на конкретных примерах с применением арифметических формул школьной математики.
Всем примерно понятно, что такое сечение провода. Если перекусить его поперёк кусачками, то можно увидеть круглое поперечное сечение медной или алюминиевой жилы. Измеряется оно по стандартной математической формуле: как площадь круга. Где r – радиус окружности, возведенный в квадрат и умноженный на константу «пи» (π=3,14).
Чем больше диаметр кабеля/провода, тем больший ток может пройти за определённое количество времени. И, соответственно, чем больше потребляемая электроприборами энергия, тем большее сечение провода должно быть.
Из упрощённой формулы Sкр=0,785d2 видно, для расчета площади поперечного сечения нужно знать точный диаметр провода. Для этого необходимо очистить жилу от изоляции.
Расчёт для многожильного провода
Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.
Расчёт с помощью штангенциркуля
Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.
Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.
Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.
Полученная в результате вычисления цифра 2,54 мм2 – это фактическое сечение жилы.
Измерение с помощью ручки или карандаша
Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.
К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.
В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле.
Можно заметить, что результаты получились равными.
Использование таблиц
Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.

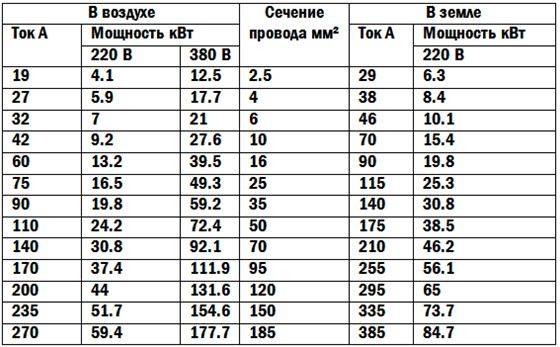

Таблица сечения проводя для закрытой проводкиСуществует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.
калибров проводов | Узнайте, какие калибры используются для пользовательских жгутов проводов
Калибры помогают определить эффективность, а также стоимость всей конструкции. Вот почему наши дизайнеры проявляют такую осторожность при разработке жгутов проводов по индивидуальному заказу, чтобы включить идеальные датчики для удовлетворения потребностей проекта.
В сегодняшнем выпуске LiveWire мы представим полное руководство по калибрам проводов, посвященное таким темам, как размеры калибров проводов, способы измерения калибра проводов и выбор правильного калибра проводов для нестандартных кабельных систем.
Объяснение калибров проводов
Прежде всего, что означает калибр в конструкции жгута проводов? Провода производятся различной ширины, чтобы удовлетворить потребности проекта. Диаметр провода выражается в единице, известной как калибр, установленной Американским калибром проводов (AWG). AWG устанавливает соответствующие номера для различных диаметров проволоки.
Вопреки тому, что вы можете подумать, более низкие номера AWG на самом деле соответствуют проводам большего диаметра, а большие номера в таблице размеров проводов AWG соответствуют меньшим диаметрам провода. AWG устанавливает датчики, чтобы иметь единую систему измерения с проводами и проводниками. Важно отметить, что AWG применяется к круглым, сплошным и цветным проводам. Цветные металлы, такие как алюминий и медь, являются отличными проводниками.
Диаметр провода имеет решающее значение при проектировании индивидуального жгута проводов, поскольку он помогает определить величину электрической нагрузки и уровень сопротивления, выраженный в омах (Ом). Эта стандартизация помогает нашим инженерам-проводникам начинать с материалов с известными электрическими свойствами, чтобы обеспечить максимально эффективные конструкции. В отрасли производства кабелей на заказ важна точность, поэтому даже малейшая ошибка должна быть исправлена в проекте, прежде чем переходить к производству.
Как измерить калибр проводов
Чтобы ответить на такие вопросы, как «Какова толщина провода 4 калибра?», вам необходимо понять, как работает система калибра проводов AWG. Как мы уже говорили, большие номера калибров, указанные в таблице размеров AWG, соответствуют меньшим диаметрам проволоки, а меньшие номера калибров означают большие диаметры.
До AWG у разных производителей были свои уникальные размеры и системы, что затрудняло любую форму стандартизации. Тем не менее, AWG — не единственное измерение манометра, поскольку большая часть мира полагается на метрическую систему измерения манометра. Для целей этого руководства по калибру проводов мы будем придерживаться AWG.
Формула для размеров проводов
Глядя на таблицу размеров проводов AWG, вы увидите 0000 до 36 и выше. Провод 36 AWG будет иметь диаметр 0,005 дюйма, а провод 0000 AWG — 0,46 дюйма. Соотношение между этими значениями составляет ровно 1 к 92. Имея 40 различных калибров от 0000 до 36, каждый последующий номер AWG имеет одинаковый геометрический шаг.
Это важно, потому что помогает определить постоянный множитель, на котором основана вся система. Например, с каждым 6 калибром уменьшения вы получите удвоение диаметра проволоки. И наоборот, уменьшение калибра на 3 удваивает площадь поперечного сечения провода.
Диаметр калибра проволоки
Фактическая формула для определения диаметра калибра проволоки немного сложна, но наши инженеры ежедневно используют ее в наших проектах, чтобы найти идеальную проволоку для применения. Диаметры рассчитываются по этой формуле – D(AWG) = 0,005·92 ((36-AWG)/39) дюймов.
Для тех, кто хочет больше узнать о технической стороне электронных формул, подобных этой, мы рекомендуем опору в отрасли, известную как «Справочник по электронным таблицам и формулам» Говарда Сэмса.
Сопротивление провода и длина провода
AWG помогает обеспечить постоянство сопротивления и длины провода, поскольку разные калибры имеют известные уровни. Чем больше длина окружности провода, тем меньшее сопротивление будет иметь сигнал или ток. Провод очень маленького сечения может не справиться с данной электрической нагрузкой, что может оказаться опасным и даже вызвать пожар. Калибр проводов должен быть точным, чтобы создать идеальный уровень сопротивления в данном пользовательском жгуте проводов и кабелей.
Другим важным фактором является длина провода. С более длинными проводами сигнал или ток должны просто пройти дальше, прежде чем достигнуть окончания. Большие расстояния приводят к большему сопротивлению, которое может ухудшить сигнал. Провод большего сечения может помочь убедиться, что сигнал или ток могут проходить эти большие расстояния без чрезмерного ухудшения качества. В нашей таблице размеров AWG вы увидите это значение, выраженное в омах на 1000 футов.
Вы можете просто подумать, что всегда следует использовать провод большего сечения и все, но такой общий подход может оказаться неэффективным, особенно с точки зрения затрат на материалы. Как производитель кабелей на заказ, мы изучаем все нюансы конструкции, чтобы наилучшим образом использовать бюджет нашего клиента с учетом параметров предполагаемого применения. Этот уровень сложности — то, что действительно отличает работу с нестандартным производителем от использования готовых кабельных сборок.
Таблица калибров проводов
Стандартизация диаметров и площадей поперечного сечения, представленных в виде размеров AWG, продолжает поддерживаться Американским обществом по испытаниям и материалам (ASTM). ASTM на самом деле является международной организацией, которая помогает достичь консенсуса между отраслями для широкого спектра технических приложений.
Когда дело доходит до таблицы размеров проводов AWG, лучше всего начать с ASTM. Наиболее актуальную таблицу калибров проводов см. в Стандартных технических условиях ASTM B258-18 для стандартных номинальных диаметров и площадей поперечного сечения размеров AWG одножильных круглых проводов, используемых в качестве электрических проводников. В этой публикации указаны диаметры, площади, уравнения и правила расчета размеров AWG. Длина провода, сопротивление (Ом) и номинальная прочность также необходимы для стандартизации. Как вы можете себе представить, глобальная стандартизация сложна и требует разработки полной методологии процесса.
Следующая таблица калибров проводов была адаптирована из справочной статьи American Wire Gauge, опубликованной Бостонским университетом:
Калибр AWG | Диаметр в дюймах | Диаметр в мм | Ом на 1000 футов 9005 4 | Ом/км | Макс. ток проводки шасси | Максимальный ток силовой передачи |
ОООО | 0,4600 | 11,6840 | 0,0490 | 0,160720 | 380 | 302 |
ООО | 0,4096 | 10,40384 | 0,0618 | 0,202704 9 0054 | 328 | 239 |
ОО | 0,3648 | 9,26592 | 0,0779 | 90 053 0,255512283 | 190 | |
0 | 0,3249 | 8,25246 | 0,0983 | 0,322424 | 245 | 150 |
1 | 0,2893 | 7,34822 | 0,1239 | 0,406392 | 211 | 119 |
2 9 0054 | 0,2576 | 6,54304 | 0,1563 | 0,512664 | 181 | 94 | 3 | 0,2294 | 5,82676 | 0,1970 | 0,646160 | 158 | 75 |
4 | 0,2043 | 5,18922 | 0,2485 | 0,815080 | 135 | 60 |
5 | 0,1819 | 4,62026 | 0,3133 | 9 0053 1,027624118 | 47 | |
6 | 0,1620 | 4,11480 | 0 . 3951 | 1.295928 | 101 | 37 |
7 | 0,1443 | 3,66522 | 0,4982 | 1,634096 | 9 0053 8930 | |
8 | 0,1285 | 3,26390 | 0,6282 | 2,060496 | 73 | 24 |
0,1144 | 2, | 0,7921 | 2,598088 | 64 | 19 | 9 0067|
10 | 0,1019 | 2,58826 | 0,9989 | 3,276392 | 55 | 15 |
11 | 0,09 07 | 2.30378 | 1.2600 | 4.132800 | 47 | 12 |
12 | 0,0808 | 2,05232 | 1,5880 | 9 0053 5,20864041 | 9,3 | |
13 | 0,0720 | 1,82880 | 2,0030 | 6,569840 | 35 | 7,4 |
14 | 0,0641 | 1,62814 | 2,5250 | 8,282000 | 32 | 5,9 |
15 | 0,0571 | 1,45034 | 3,1840 | 10,44352 | 28 | 4,7 |
16 | 0,0508 | 1,29032 | 4,0160 | 13,17248 | 22 | 3,7 9005 4 |
17 | 0,0453 | 1,15062 | 5,0640 | 16,60992 | 19 | 2,9 |
18 | 0,0 403 | 1,02362 | 6,3850 | 20,94280 | 16 | 2,3 |
19 | 0,0359 | 0,91186 | 8,0510 | 26,40728 | 14 | 1,8 |
20 | 0,0320 | 0,81280 | 10. 150 | 33.29200 | 11 | 1,5 |
21 | 0,0285 | 0,72390 | 12,800 | 41,98400 | 9 | 1,2 |
22 | 0,0254 | 0,64516 | 16,140 | 52,93920 | 7 | 0,92 |
23 | 0,0226 | 0,57404 | 20,36 | 66,78080 | 4,7 | 0. 729 |
24 | 0,0201 | 0,51054 | 25,67 | 84,19760 | 3,5 | 0,577 |
25 | 9 0053 0,01790,45466 | 32,37 | 106,1736 | 2,7 | 0,457 | |
26 | 0,0159 | 0,40386 9 0054 | 40,81 | 133,8568 | 2,2 | 0,361 |
27 | 0,0142 | 0,36068 | 51,47 | 168,8216 | 1,7 | 0,288 |
28 | 0,0126 | 0,32004 | 64,9 | 9005 3 212,87201,4 | 0,226 | |
29 | 0,0113 | 0,28702 | 81,83 | 268,4024 | 1,2 9 0054 | 0,182 |
30 | 0,0100 | 0,254 | 103,2 | 338,4960 900 54 | 0,86 | 0,142 |
31 | 0,0089 | 0,22606 | 130,1 | 426,7280 | 0,700 | 0,1130 900 54 |
32 | 0,0080 | 0,2032 | 164,1 | 538,2480 | 0,530 | 0,0910 |
33 | 0,00710 | 0,18034 | 206,9 | 678,6320 | 0,430 | 0,0720 | 34 | 0,00630 | 0,16002 | 260,9 | 855,7520 | 0,330 | 0,0560 |
35 | 0,00560 | 9005 3 0,14224329,0 | 1079. 120 | 0,270 | 0,0440 | |
36 | 0,00500 | 0,12700 | 414,8 | 1360 | 0,210 | 0,0350 |
В приведенной выше таблице усилители указаны для каждого измерять. Это уровень пропускной способности, с которым может безопасно работать каждый калибр проволоки. Глядя на меньшие калибры и помня, что они соответствуют более толстым проводам, вы заметите, что они имеют более высокие максимальные значения силы тока.
Общие области применения стандартных калибров проводов
Каждый калибр проводов имеет свои собственные электрические свойства, что делает их идеальными для своих уникальных применений. Более высокие калибры отлично подходят для легких электромонтажных работ, в то время как более низкие калибры зарезервированы для более тяжелых проектов.
Наиболее распространены провода калибров 10, 12 и 14, поскольку они используются в строительстве. Как мы видели, когда в проектах требуется, чтобы провод проходил на большее расстояние, необходимо увеличить сечение провода, чтобы компенсировать и позволить электричеству и/или сигналу проходить по нему.
Некоторые из наиболее распространенных применений с размерами AWG включают:
- Провод 14 калибра : это очень распространено в жилых помещениях, таких как осветительные приборы, устройства и бытовые розетки.
- Провод 12 калибра : это также распространено для бытовой электропроводки, используемой для розеток, небольших бытовых приборов и даже небольших кондиционеров.
- Провод калибра 10 : Калибр 10 начинает проникать в более крупные бытовые приборы, такие как оконные кондиционеры, водонагреватели и сушилки для белья.
- Провод 8 калибра : это для более крупных бытовых приборов, таких как электрические плиты, духовки и система кондиционирования воздуха в вашем доме.
- Провод 6 калибра : это будет для самых больших бытовых приборов и кондиционеров.
Даже при рассмотрении таких вопросов, как калибры проводов, мы видим, что от группы разработчиков кабельных жгутов требуется колоссальный уровень точности, чтобы найти наилучшее применение. Выбор лучшего калибра провода для приложения требует множества тщательных измерений и соображений на этапе проектирования. Наши инженеры по кабелям работают над поиском наиболее эффективных способов производства данной сборки в соответствии со спецификациями, предоставленными клиентом.
Выбор идеального калибра проволоки
Два самых важных вопроса, которые вам нужно знать в вашем проекте, — это калибр проволоки и ее длина. Это определяется смотря какая пропускная способность и уровень тока, выраженный в амперах. Как мы уже обсуждали, сечение провода указано в зависимости от того, какое максимальное количество ампер может пройти через него. И наконец, расстояние, так как это имеет решающее значение для датчиков. Вы сможете эффективно противодействовать падению напряжения, увеличив сечение провода, которое может выдерживать большее количество ампер.
Получение наилучшего дизайна с правильным калибром проводов
Работая с уникальными спецификациями наших клиентов, команда Meridian постоянно превосходит ожидания наших клиентов, когда речь идет о предоставлении идеального решения даже для самых сложных вопросов. Свяжитесь с нашей командой сегодня, чтобы начать рассмотрение вашего проекта и узнать, как использование нестандартного производителя кабелей может принести пользу вашему проекту.
Таблица калибров проводов отAWG до MM2
Американский калибр проводов (AWG) — это стандартизированная в США система калибров проводов, используемая для обозначения диаметра круглой проводки из цветных металлов. Как правило, при уменьшении на каждые 6 калибров диаметр проволоки удваивается, а на каждые 3 калибра удваивается площадь поперечного сечения. В таблице ниже показано преобразование AWG в MM2 (или MM2 в AWG) для простого преобразования сечения провода в мм2.
Таблица преобразования размеров проводов — американский калибр проводов в квадратные миллиметры | |||||||
---|---|---|---|---|---|---|---|
AWG | мм 2 | АВГ | мм 2 | АВГ | мм 2 | АВГ | мм 2 |
30 | 0,05 | 18 | 0,75 | 6 | 16 | 4/0 | 120 |
28 | 0,08 | 17 | 1,0 | 4 | 25 | 300МКМ | 150 |
26 | 0,14 | 16 | 1,5 | 2 | 35 | 350МКМ | 185 |
24 | 0,25 | 14 | 2,5 | 1 | 50 | 500 МКМ | 240 |
22 | 0,34 | 12 | 4,0 | 1/0 | 55 | 600МКМ | 300 |
21 | 0,38 | 10 | 6,0 | 2/0 | 70 | 750МКМ | 400 |
20 | 0,50 | 8 | 10 | 3/0 | 95 | 1000МКМ | 500 |
Запросить цену PowerFlex Подписаться на электронную почту
От AWG до MM2 Разъяснение
С 1857 года калибр провода до MM2 упростил определение номинальных токонесущих характеристик провода. AWG определяется сначала вычислением радиуса провода в квадрате, время pi. Часто используется термин «круговой мил». Круговой мил — это площадь круга диаметром 1/1000 (или 1 мил). Такие измерения выполняются только на проводе, а не на его оболочке или изоляции. На самом деле оболочка и изоляция не являются факторами, определяющими размер AWG. Как правило, чем выше номер AWG, тем меньше (или тоньше) будет провод.
Поскольку меньшие размеры калибра более долговечны и гибки, обычной практикой является использование их с более высокими номерами AWG при скручивании проводов для изгиба или вибрации. Хотя вы можете туго наматывать или сплетать провода, между ними всегда будет небольшой зазор. Вот почему провода AWG всегда немного больше в диаметре, чем сплошные провода.
AWG и сопротивление
AWG также связаны с сопротивлением. Сопротивление действует как на постоянный, так и на переменный ток, создавая «скин-эффект». Проще говоря, по мере увеличения частоты сигнала ток, протекающий по проводу, концентрируется в направлении кожи (снаружи) проводника.
