Как подключить диодную ленту к 220: Как подключить светодиодную ленту для дома к сети 220В схема. Подключение светодиодной ленты к 220 своими руками.

Содержание

Как подключить светодиодную ленту для дома к сети 220В схема. Подключение светодиодной ленты к 220 своими руками.

В этой статье будут рассмотрены различные варианты как подключить светодиодную ленту к бытовой электросети 220 Вольт своими руками. Светодиодные ленты питаются постоянным током с напряжением 12 или 24 Вольта, поэтому их нельзя подключать напрямую в розетку 220V, необходим соответствующий блок питания.

Светодиодная лента, как правило, продается в катушках по 5 метров. Простая схема подключения 5 метров светодиодной ленты к сети 220В будет выглядеть так:

Входные провода блока питания подключаются к сети 220V: коричневый — фаза, синий – ноль, и желто-зеленый — заземление (часто не используется). Выходные провода подключаются к светодиодной ленте. При подключении ленты к блоку питания важно соблюдать полярность: плюс к плюсу, минус к минусу. На шлейфе ленты всегда есть обозначение полярности, провода на катушках с лентой так же маркированы цветом: красный – плюс, черный – минус. Если перепутать полярность – лента работать не будет.

Далее, схемы подключения будут различаться в зависимости от используемых компонентов и количества подключаемой ленты.

Параллельное подключение светодиодной ленты.

При подключении более 5 метров важно помнить: катушки светодиодной ленты подключаются к питанию только параллельно. Последовательное подключение не гарантирует нормальной работы ленты.

Что это значит. Нельзя подключать к концу первой ленты начало второй. При таком подключении, ток для питания второй ленты потечет по токопроводящим дорожкам первой ленты, которые на этот избыточный ток не рассчитаны. Первая лента начнет перегреваться, что значительно сократит срок её службы.

При параллельном подключении, каждый участок ленты подключается к блоку питания независимо от остальных. Для этого достаточно подсоединить каждый участок ленты к блоку питания отдельными проводами.

Есть еще один вариант параллельного подключения светодиодной ленты — протянуть от блока питания одну линию, к которой будут подключаться участки ленты в нужных местах.

Схема такого способа подключения будет выглядеть так:

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон. Это необязательное условие, которое поможет избежать некоторых проблем. При использовании мощной светодиодной ленты (14,4W/м и более), по всей длине её участков происходят потери напряжения, которые выражаются в снижающейся яркости свечения ближе к концу участка. А при использовании многоцветной RGB ленты, могут возникнуть искажения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

Как подключить светодиодную ленту к диммеру.

Диммеры для светодиодных лент питаются от 12/24V и подключаются к цепи между блоком питания и светодиодной лентой. К выходу блока питания подключается вход диммера, затем к выходу диммера подключается светодиодная лента. Важно помнить о соблюдении полярности. Рассмотрим схему, как подключить светодиодную ленту для дома к диммеру:

Мощность диммера должна быть достаточной для подключения необходимого количества ленты. Если же мощность диммера меньше суммарной мощности подключаемой ленты – необходимо использовать усилитель.

Схема подключения светодиодных лент с усилителем.

Мощности диммера для светодиодных лент бывает недостаточно, тогда вместе с диммером используется усилитель. К диммеру подключается лента, суммарной мощностью, не превышающей мощность диммера, затем выход диммера подключается к входу (“Input”) усилителя. К выходу (“Output”) усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты. Рассмотрим схему подключения светодиодной ленты к усилителю своими руками:

Таким образом, с помощью усилителей можно подключить любое количество ленты к одному диммеру.

Подключение многоцветной светодиодной RGB ленты.

Обязательным условием, при использовании RGB ленты, является наличие RGB контроллера. В отличие от одноцветной ленты, светодиодная лента RGB подключается четырьмя проводами, а не двумя. Это обусловлено спецификой работы такой ленты – в каждом диоде находятся три кристалла разных цветов: красный (R — red), зеленый (G — green) и синий (B — blue). Три провода отвечают за управление соответствующими цветами, четвертый отвечает за питание. Смешивая эти три цвета в разных пропорциях, можно добиться практически любых оттенков. Таким смешением и занимается RGB контроллер. Провода светодиодной ленты RGB обычно маркированы цветами: красный – R, зеленый – G, синий – B, черный или белый – питание «+». На шлейфе ленты так же всегда имеется маркировка. Четыре провода RGB ленты подключаются к соответствующим разъемам RGB контроллера, контроллер подключается двумя проводами к блоку питания.

Необходимо помнить, что мощность RGB контроллера, как и в случае с диммерами, должна быть достаточной для подключения необходимого количества светодиодной ленты.

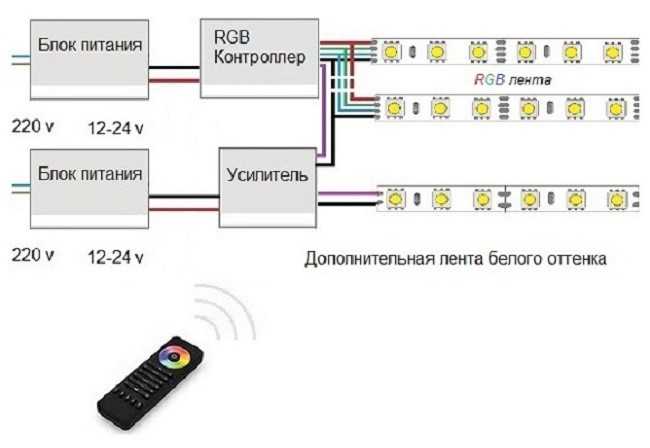

Подключение RGB усилителя.

Если мощности RGB контроллера недостаточно для подключения всей необходимой ленты, используется RGB усилитель. Принцип подключения такой же, как и в случае с одноцветным усилителем, но с поправкой на 4 контакта у RGB ленты. К RGB контроллеру подключается светодиодная лента, суммарной мощностью, не превышающей мощность контроллера, затем выход RGB контроллера подключается к входу (“Input”) RGB усилителя. К выходу (“Output”) RGB усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.

Таким образом, с помощью RGB усилителей можно подключить любое количество RGB ленты к одному RGB контроллеру.

Подключение управляемой ленты SPI.

Для использования управляемой SPI ленты необходим специальный SPI контроллер. На управляемой ленте имеются 4 контакта: DIN+ (сигнал управления), +12V (питание «+»), и два контакта GND (земля, питание «–»). DIN+ , +12V и один GND подключаются к соответствующим выходам SPI контроллера, а +12V и второй GND каждой катушки подключаются к соответствующим выходам блока питания. Следует обратить внимание на стрелки на управляемой ленте – они указывает направление сигнала, порядок подключения таких лент должен соответствовать направлению сигнала.

Подключение светодиодной ленты к 220В по схеме

Прежде, чем я расскажу, как подключить светодиодную ленту к 220 Вольт, разделим их на 3 вида, с разным напряжением работы. Оно пишется на

12В, самый популярный вариант;
24B, принцип подключения такой же, как у 12V;
220B, совершенно другая схема питания и подключения, не путайте.

Основные правила:

соблюдаем полярность;
не используем блоки питания с другим напряжением;
во влажные помещения делаем герметичные соединения;
не делаем последовательное длиной более 5 метров;
отрезки длиной более 5 м. только параллельно.

Содержание

1. Подключение ленты на 220 вольт
2. Схема подключения ленты для дома на 12В и 24V

3. Правильное подключение RGB
4. Как припаять провода к светодиодной ленте
5. Коннекторы, соединители, комплектующие

Подключение ленты на 220 вольт

Схема включения на 220В

От низковольтных отличается полярным питанием на 220V. Особенность является, что все светодиоды подключены последовательно поштучно или парами в одну длинную цепочку из 60 штук. Резать можно только кратно 50 или 100 см. Когда выходит из строя один диод, то потухнет сразу большой отрезок, равный размеру нарезки.

Этот недостаток компенсируется простотой и дешевизной, цельный кусок может достигать 70 метров, а у обычной на 12В только 5м.

Подключение светодиодной ленты на 220В требует особой осторожности, из-за высокого напряжения. Лучше лишний раз перепроверить, чем получить удар электрическим током.

Выпрямитель на 700W

Схема подключения ленты для дома на 12В и 24V

Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.

Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений. Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

Последовательное соединение и удлинение

Если длина соединяемых последовательно элементов достигла 5м. , то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

Правильное параллельное подсоединение к источнику питания на 12 вольт

Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м., другие варианты использовать категорически нельзя.

Небольшое видео, как подключить своими руками.

Правильное подключение RGB

Схема для RGB

Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB. Действует тоже самое правило, каждые 5 метров должны соединяться параллельно. Схема отличается наличием блока управления, еще называемого контроллером. В зависимости от модификации у него будет дистанционное или обычное управление.

Последовательное соединение РГБ между собой до 5м.

Схема последовательного питания для удлинения трехцветной.

Использование RGB усилителя для очень длинных светодиодных лент

При большой протяженности используется RGB усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

Видео инструкция, как подключить РГБ дома самостоятельно.

Как припаять провода к светодиодной ленте

Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуется припаивать. На мощных сила тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

После приобретения квартиры в новостройке мне пришлось делать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды используемых на пол и стены. Это проявлялось сильно, например кухонная соль в солонке из рассыпчатой образовывала камень. Электроника тоже не любит такие условия, контакты начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

Контактные площадки

Резать можно только между отрезками по 3 светодиода. Это место отмечено символом ножниц и расположено рядом с контактными площадками.

Видео урок, как припаять.

Коннекторы, соединители, комплектующие

Чтобы вам было легче разобраться в типах коннекторов, покажу ассортимент от производителя ЭРА. На фотке все основные виды.

Коннектор изнутри

Различные виды коннекторов

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите их запустить и запустить, самым важным шагом является выяснение того, как обеспечить соответствующую входную мощность для светодиодной ленты. для того, чтобы он загорелся. В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и блока питания

Большинство светодиодных лент работают от постоянного тока низкого напряжения. Обычно используются напряжения постоянного тока 12 В и 24 В.

В первую очередь убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

Если оба эти условия соблюдены, с точки зрения электричества мы готовы к работе.

Руководство по подключению светодиодной ленты Waveform Lighting

Далее нам нужно посмотреть, совместимы ли блок питания и светодиодная лента физически с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать.

Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.

Нажмите здесь, чтобы загрузить PDF-версию, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:

Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

Фото и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока, такая как используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например с блоками питания Meanwell, вилки может вообще не быть — только два провода, помеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но метод подключения будет другим, поэтому обязательно определите это, прежде чем двигаться дальше.

Затем проверьте тип подключения на светодиодной ленте (выделено синим цветом)

Почти все светодиодные ленты имеют медные контактные площадки, отмеченные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.

В первом сценарии (первая строка таблицы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

См. приведенную выше таблицу, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) выход постоянного тока источника питания к (-) медной контактной площадке.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видеороликах сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же, за считанные секунды, вы можете преобразовать медные площадки на конце сегмента светодиодной ленты в провода.

И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.

(У нас также есть разъемы без пайки для соединения двух сегментов светодиодной ленты.)

Следует ли соединять сегменты светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно осознать, что можете подключить первый сегмент ко второму сегменту «последовательно» или подключить два сегмента независимо к одному и тому же источнику питания. источник питания.

Как правило, «последовательно» будет более простым, но может привести к некоторым проблемам с падением напряжения. Подробный анализ преимуществ и недостатков каждого подхода см. здесь.

Где можно приобрести аксессуары для подключения светодиодных лент к источнику питания?

Мы предлагаем аксессуары для продажи непосредственно в нашем магазине. См. ссылки ниже.

Заказной номер 7095 (штыревой адаптер переменного тока)

Заказной номер 7094 (гнездовой адаптер переменного тока)

Заказной номер 3070 Разъем без пайки

Что такое спецификация CRI для светодиодных лент?

Просматривая характеристики светодиодных лент, вы, возможно, сталкивались с показателем CRI. В отличие от цветовой температуры, CRI связан с цветом… Подробнее

Преимущества светодиодной системы 24 В по сравнению с 12 В

как 12 В постоянного тока, так и 2. .. Подробнее

Питание светодиодных лент от батареи

Светодиодные ленты — это гибкие и универсальные осветительные приборы, но для освещения им требуется источник питания. Что делать, если вы хотите использовать светодиодные ленты в… Подробнее

Плюсы и минусы 12-вольтовой светодиодной системы

Если вы искали светодиодную ленту или другой светодиодный продукт для жилых автофургонов и транспортных средств, Вы, вероятно, знаете, что эти продукты не… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Светодиодные светильники для магазинов

Верхние светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, смонтированные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Как запитать светодиодную ленту

Перейти к содержимому

В чем разница между источником питания для светодиодов, трансформатором для светодиодов и драйвером для светодиодов?

На практике вообще никакой разницы. Это разные названия, используемые светодиодной промышленностью для описания одного и того же продукта.

Хотя многие люди (даже электрики!) используют общий термин «Трансформаторы для светодиодов» , все источники питания (драйверы), предназначенные для использования со светодиодами, — это нечто большее. Источник питания для светодиодов не просто понижает (преобразует) напряжение; он также преобразует ток из сети переменного тока в постоянный.

Некоторые компании, занимающиеся освещением, называют их «трансформаторами», поскольку они преобразуют высоковольтное напряжение 240 вольт (сеть) в более низкое напряжение, например 12 В или 24 В. Некоторые компании называют их «драйверами светодиодов», потому что они управляют другими осветительными приборами. И их часто называют «светодиодными источниками питания» просто потому, что они питают ваши светодиодные ленты.

Что такое блок питания для светодиодов? Как это работает?

Светодиодные ленты обычно потребляют 12 В или 24 В (иногда 36 В, хотя это менее типично). Поскольку электрическая сеть Великобритании обеспечивает напряжение в диапазоне 220–240 В, для любой установки светодиодных лент потребуется один или несколько электрических трансформаторов для понижения входного напряжения до нужной мощности.

Наши драйверы/трансформаторы для светодиодов бывают разных форм и размеров, все они доступны в моделях на 12 В или 24 В. Каждый из них может использоваться для питания светодиодной ленты разной длины в зависимости от ее спецификации (выходной мощности).

Каждый светодиодный трансформатор от InStyle создан для бесперебойной работы с нашей линейкой светодиодных лент, а также с другими светодиодными продуктами. Не забудьте убедиться, что вы выбрали модель, которая соответствует напряжению и мощности вашей светодиодной ленты.

Ваш(и) трансформатор(ы) должен(ы) быть подключен(и) между источником питания и светодиодной лентой, как показано на этой электрической схеме.

Узнайте больше о подключении трансформаторов, а также светодиодных приемников, диммеров и контроллеров на нашей странице поддержки «Как подключить светодиодные ленты» и в наших примечаниях по подключению (ниже).

Какое количество светодиодной ленты может работать с моим источником питания для светодиодов?

InStyle LED предлагает широкий ассортимент блоков питания для светодиодов мощностью от 30 до 320 Вт.

Указанная мощность — это максимальное значение, которое может обеспечить драйвер светодиодов. Вы обнаружите, что каждый тип светодиодной ленты в нашем ассортименте также имеет номинальную мощность (например, 4,8 Вт на метр).

Чтобы решить, какая мощность требуется вашему драйверу светодиодной ленты , умножьте длину имеющейся у вас светодиодной ленты (в метрах) на мощность на метр. Например…

7 м светодиодной ленты x 4,8 Вт p/m = 33,6 Вт

Это означает, что вам понадобится светодиодный трансформатор мощностью не менее 35 Вт.

Чтобы рассчитать, сколько светодиодной ленты можно использовать от источника питания для светодиодов , просто разделите мощность драйвера светодиодной ленты (например, 100 Вт) на мощность на метр светодиодной ленты (например, 4,8 Вт·ч). /м).

Указывает общую длину светодиодной ленты в метрах, которую может использовать ваш блок питания для светодиодов. Итак, в этом примере…

100 Вт разделить на 4,8 Вт = 20,83 м

Этот же расчет работает и для других светодиодных продуктов, а не только для светодиодной ленты.

На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?

Зависит от падения напряжения на длине кабеля питания. В ходе наших испытаний мы обнаружили, что вы можете избежать негативного влияния падения напряжения на светоотдачу, следуя этим рекомендациям:

для кабеля 0,75 мм	Драйвер питания для светодиодов на расстоянии до 5 м
для кабеля 1 мм	Драйвер питания для светодиодов на расстоянии до 10 м
для кабеля 1,5 мм	Драйвер питания для светодиодов на расстоянии до 15 м
для кабеля 2,5 мм	Драйвер питания для светодиодов на расстоянии до 20 м

Эти цифры основаны на 24-вольтовых источниках питания для светодиодов. Если вы устанавливаете блок питания для светодиодов 12 В, позвоните нам.

Можно ли подключить несколько светодиодных лент к одному источнику питания для светодиодов?

Да, к одному источнику питания светодиода можно подключить несколько светодиодных лент. Пока общая мощность ваших светодиодных лент не превышает мощность светодиодного трансформатора, вы можете подключить столько отдельных лент, сколько пожелаете.

Для получения дополнительной информации о том, как подключить светодиодный трансформатор к нескольким светодиодным лентам, включая полезные схемы подключения, см. нашу страницу поддержки подключений светодиодов.

Вы поставляете водонепроницаемые блоки питания для светодиодов?

Ассортимент блоков питания для светодиодов InStyle включает в себя как светодиодные драйверы для внутреннего использования, так и водонепроницаемые светодиодные драйверы. Водонепроницаемые блоки питания со степенью защиты IP67 идеально подходят для использования в местах, где требуется водонепроницаемость.

Несмотря на то, что ваш светодиодный трансформатор со степенью защиты IP67 полностью герметичен для обеспечения полной водонепроницаемости, его не следует устанавливать в местах, постоянно находящихся под водой.

Как подключить источник питания светодиодов

InStyle предлагает два разных типа блоков питания для светодиодов. Первый поставляется с 3-контактной вилкой на входном конце, которую можно вставить в розетку или просто вынуть. Второй тип имеет проводной входной кабель, который можно либо подключить непосредственно к сети, либо подключить к вилке.

Как разрезать, соединить и запитать светодиодную ленту

Оба типа драйверов светодиодов уже имеют двухжильные выходные кабели (+ и -). Вы можете увеличить длину, добавив дополнительный 2-жильный кабель (см. Как далеко я могу установить светодиодную ленту от источника питания светодиода? выше). Используйте соединительную колодку, чтобы соединить кабели вместе, или используйте нажимные зажимы, которые можно туго сжать.

Существуют ли различные типы источников питания для светодиодов?

На рынке представлен огромный и постоянно расширяющийся выбор драйверов светодиодов (также известных как источники питания для светодиодов). Так как же узнать, какой из них купить? Неужели они так сильно отличаются друг от друга? Должны ли вы просто выбрать самый дешевый, если они все выглядят одинаково?

Это очень распространенный вопрос, который задают люди, желающие купить светодиодные драйверы. Ответ заключается в том, что как существуют разные марки светодиодной ленты, так и источники питания для светодиодов различаются по уровню качества. Если вы платите хорошие деньги за систему освещения на светодиодной ленте, которая прослужит следующие 10 лет, то наверняка вы хотите, чтобы ваш светодиодный драйвер тоже работал? Наверняка вы не хотите менять его каждый год-два из-за того, что выбрали некачественный блок питания для светодиодов?

Различия между качественными и некачественными блоками питания для светодиодов заключаются во внутренних компонентах, используемых при их изготовлении. Надежные высококачественные компоненты стоят дороже, чем некачественные, поэтому блоки питания для светодиодов могут выглядеть одинаково, даже если они сильно различаются по цене и качеству. Когда вы их сравниваете, всегда помните , что вы получаете то, за что платите. вам не придется возвращаться к проектам, которые вы уже завершили, чтобы заменить их блоки питания.

Это именно то, что вам нужно.

Так как же распознать высококачественный светодиодный трансформатор?

При выборе трансформатора для светодиодов помните о следующих советах:

Трансформаторы Meanwell известны своим качеством и надежностью в сфере освещения. Это блоки питания высшего класса: бренд Meanwell уже много лет является лидером на рынке драйверов для светодиодных лент.

Избегайте подделок Meanwell — если светодиодный драйвер выглядит идентично блоку питания Meanwell, но не имеет логотипа бренда Meanwell, то это некачественная китайская копия трансформатора.

Будьте осторожны с низкими ценами — если блок питания для светодиодов смехотворно дешев по сравнению с типичной рыночной ценой, вы можете быть уверены, что он не был изготовлен с использованием высококачественных компонентов. (Если бы это было так, то производство блока питания стоило бы больше, чем его продажная цена!) Однако это не означает, что самые дорогие драйверы светодиодов всегда самые лучшие.

Изучите не только светодиодные трансформаторы, но и поставщика. Если у поставщика есть отличные отзывы, много проектов и ассортимент качественной продукции на его веб-сайте, то, скорее всего, он поставит высококачественные светодиодные драйверы… в отличие от многих eBay, Amazon или других интернет-продавцов, не имеющих технических ноу-хау.

Как долго прослужит мой светодиодный блок питания?

Короткий ответ: ваш блок питания для светодиодов должен работать годами. InStyle уже десять лет продает качественные надежные трансформаторы, поэтому мы знаем, как долго они действительно прослужат. Наши блоки питания используются в коммерческих целях каждый день и служат 5 и более лет.

На все наши драйверы светодиодов распространяется стандартная двухлетняя гарантия. Таким образом, вы можете использовать свой трансформатор круглосуточно и без выходных в течение 24 полных месяцев — это 17 000 часов использования, и все это в рамках гарантии! Это дает вам хорошее представление о качестве, которое вы можете ожидать от ассортимента продукции InStyle.

Можно ожидать, что все драйверы светодиодов одной модели будут иметь примерно одинаковый срок службы при работе в одинаковых условиях, поскольку все они используют компоненты одинакового качества. Но на срок службы вашего трансформатора могут повлиять внешние факторы, такие как:

Как долго вы запускаете драйвер светодиодной ленты каждый день?
Представление о сроке службы трансформатора в годах может ввести в заблуждение. Вы можете сравнить блок питания на 12 В для светодиодов, который проработал пять лет (работая по 8 часов каждый день), с блоком питания, который проработал три года, но работал 24 часа в сутки. Очевидно, что пятилетний трансформатор был установлен на более длительный срок, но на самом деле трехлетний трансформатор фактически проработал гораздо больше часов.
Таким образом, лучший показатель срока службы драйвера светодиодов — это часы.

Продолжительность работы трансформатора каждый день также имеет большое значение. Вы можете помочь своему светодиодному блоку питания работать дольше, дав ему время остыть. Таким образом, если ваш трансформатор работает всего пять часов в день, а не 24 часа, то он, вероятно, будет работать гораздо дольше, чем устройство, которое включено все время. (Это то же самое, что оставить свой компьютер или телевизор включенным 24/7.) Для оптимальной жизни драйвер светодиодной ленты должен управляться, чтобы он не работал постоянно.

Ваш трансформатор работает на максимальной мощности?
Запуск драйвера светодиодной ленты на 100 % мощности может сократить срок его службы по сравнению с работой примерно на 90 %. Многие производители трансформаторов рекомендуют использовать не более 80 % мощности трансформатора. Другие рекомендуют немного более высокий уровень, чтобы трансформатор работал эффективно при мощности, близкой к максимальной.
На противоположном конце шкалы, если трансформатор работает, используя только 10% своей мощности, это также может сократить срок его службы. Это связано с тем, что он работает неэффективно по сравнению с размером трансформатора. Вот почему InStyle LED поставляет светодиодные трансформаторы, которые не требуют минимальной нагрузки для работы, поэтому этот фактор может не сильно повлиять на ожидаемый срок службы (или вообще не повлиять). Но при рассмотрении оптимальных рабочих условий, которые могут сократить срок службы и увеличить срок службы вашего трансформатора, об этом стоит помнить.

Где установлен ваш трансформатор?
Место установки драйвера светодиода может повлиять на срок его службы. Например, высокая температура может сократить срок службы компонентов: установленный в солнечном месте или в помещении, которое нагревается или закрыто, как печь, срок службы вашего трансформатора может значительно сократиться, поскольку он постоянно нагревается. Или, если он установлен на открытом воздухе рядом с морем, сильный ветер и морская соль могут повредить трансформатор или кабели.

В чем разница между блоком питания 12 В и блоком питания 24 В?

Кроме выхода, никакой разницы. Выход 12-вольтового источника питания для светодиодов составляет только 12 вольт, а выход 24-вольтового источника питания — только 24 вольта. Оба эти устройства выглядят одинаково, имеют одинаковую мощность и одинаковое входное напряжение (240 В). Выходную мощность трансформатора следует выбирать в зависимости от типа используемой светодиодной ленты: все светодиодные ленты InStyle рассчитаны на питание 12 В или 24 В, поэтому все наши трансформаторы обеспечивают эти выходы.

Какие размеры светодиодных драйверов вы предлагаете?

Our range of power supplies includes the following sizes:

35W IP67 Mean Well

60W IP67 Mean Well

100W IP67 Mean Well

150 Вт IP67 Среднее значение

200 Вт Среднее значение

240W IP65 Средняя скважина

320 WATT Средний скважина

9000 9000

11110.

«Низкое напряжение» просто означает, что на выходе источника питания светодиода низкое напряжение, поэтому прикасаться к нему безопасно и не опасно.

Великобритания Входное напряжение сети составляет 240 В (сеть), что является высоким напряжением, и к нему опасно прикасаться, в то время как преобразованный выход вашего источника питания 12 В или 24 В будет иметь низкое напряжение.

Советы по установке блока питания для светодиодов:

Избегайте перегрева блока питания для светодиодов: Не устанавливайте драйверы светодиодов в ограниченном пространстве без доступа воздуха. Не устанавливайте в помещениях с большим накоплением тепла.

Минимизируйте время, в течение которого ваш трансформатор включен: Прикрепите переключатель к блоку питания светодиодов, который можно включать и выключать, когда он не используется. Многие люди совершают ошибку, оставляя светодиодный драйвер включенным даже после выключения света (например, с помощью контроллера RGB).

Оставьте немного свободного места: Оставьте немного неиспользованной емкости, используйте не более 90% максимальной мощности драйвера светодиодов, чтобы он не работал на полную мощность все время.

В чем разница между «постоянным током» и «постоянным напряжением»?

Изменяя выходное напряжение в электронной цепи, трансформатор постоянного тока обеспечивает постоянный электрический ток.
