Как подключить люстру с двухклавишным выключателем: Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

Подключение люстры в домашних условиях на первый взгляд кажется делом, которое по силам даже новичку. В действительности это совсем непростая электротехническая операция, требующая знания электрических схем и умения обращаться с инструментом. Монтаж комнатного осветительного прибора заметно осложняется в тех случаях, когда через двухклавишный выключатель подключается сразу несколько лампочек.

Содержание

Необходимость прозвонки проводов

Для того, чтобы правильно произвести подключение люстры, первым делом необходимо определить фазные и нулевой проводники, выходящие из потолка. Для этого обязательно прозваниваем провода индикатором напряжения или вольтметром.

В первую очередь нужно проверить правильность подключения выключателя. Во включенном положении двух клавиш выключателя индикаторная отвертка должна показать наличие фазы на двух проводах, выходящих из потолка.

На одном из проводов не должно быть напряжения. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Подключение люстры на 2 лампочки к двойному выключателю

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Дополнительная информация: Если из потолка к месту крепления люстры от выключателя проложен всего один фазный провод (в изоляции красного или белого цвета) – второй придется прокладывать самостоятельно.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
2. Горят все осветители (обе клавиши включены).
3. Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

Как подключить люстру на 3 лампочки к двойному выключателю

При необходимости коммутации через тот же сдвоенный выключатель сразу трех ламп потребуется сделать следующее:

1. Произвести подключения к двойному выключателю аналогично предыдущему случаю.
2. Затем один из отходящих от него фазных проводов подключить к одной лампе.
3. Второй проводник необходимо подсоединить к двум параллельно включенным лампочкам.

При таком способе организации коммутаций набор возможных вариантов по формированию освещенности расширяется. Одновременно с этим сохраняется возможность экономии электроэнергии.

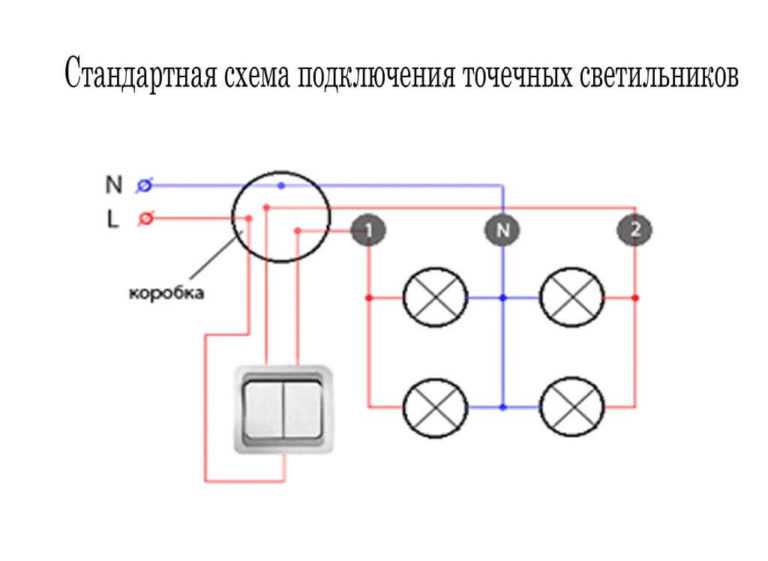

Схема подключения люстры с двойным выключателем на 4 лампочки

При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.



Возможность управления освещением в комнате в этом случае существенно возрастает.

Обратите внимание: Порядок разбивки отдельных лампочек по группам может быть произвольным.

При дальнейшем увеличении числа ламп ситуация более усложняется.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

• Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
• Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
• Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

Важно! При желании сэкономить на электроэнергии следует воспользоваться вторым вариантом включения (4+1).

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель  с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Дополнительная информация: Обойтись старой подводкой можно только в случае, если ранее использовался осветитель схожей конструкции (с несколькими рожками).

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

• Одна группа состоит из двух ламп, а 2-я – из 4-х.
• Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Схема подключения 8 рожковой люстры через двойной выключатель

Для подключения осветительного прибора с восемью рожками потребуется действовать таким же образом, как это делалось во всех предыдущих случаях. В данной ситуации придется воспользоваться следующими вариантами разбивки лампочек по группам:

• 4+4.
• 6+2.
• 5+3.

Обратите внимание: Вариант 7+1 не имеет смысла, как и схема разбивки 5+1 в предыдущем случае.

Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Экономный режим обычно выбирается в ситуации, когда в максимальной освещенности нет необходимости.

Видео по теме

Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Как подключить люстру с 2 проводами к выключателю с 2 клавишами?

Довольно распространенная ситуация – вы решили подключить к двухклавишному выключателю, однорежимную люстру. При этом у люстры для подключения есть всего 2 провода, а вот из потолка, в месте монтажа, выходят 3 или даже 4. Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:



Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры — это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения — это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Порядок пподключения при этом будет следующий :



Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Выглядит это так:

Но не спешите подключать так, есть еще один вариант монтажа.



2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя. Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт – это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода, а к месту подключения питающего кабеля уже приходит всего два провода.



Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

— Нулевые провода остаются соединены все друг с другом, их трогать не нужно

— Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три – (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

Как подключить люстру к двухклавишному выключателю: подробное описание

Даже самый оригинальный светильник нуждается в питании. Для рационального использования электроэнергии и реализации интересных идей освещения часто используют выключатель с 2 или 3 клавишами.

Для реализации такого решения не обязательно вызывать электрика, можно разобраться, как подключить люстру к двухклавишному выключателю и попробовать выполнить все работы самостоятельно.

Идея экономии привлекательна, но вы никогда не занимались такой работой и боитесь совершить ряд ошибок? Мы вам поможем — в этой статье мы рассмотрим подробный инструктаж по подключению люстры к выключателю с двумя ключами. Кроме того, мы даем пошаговые фото процесса установки, снабжая их подробным описанием. А для новичков добавьте наглядные ролики, демонстрирующие подключение люстры.

Содержание статьи:

• Особенности двухуровневого управления светом
• Пошаговая инструкция по установке
  • Этап №1 — подготовка к установке
  • Этап №2 — проверка правильности подключения выключателя
  • Этап №3 — Подача питания на провода
• Распространенные ошибки подключения
• Выводы и полезное видео по теме

Особенности двухуровневого управления освещением

В одной комнате яркость на все 9-12 лампочек не всегда требуется. Иногда хочется создать романтическую атмосферу, включив 2-3 плафона изысканной люстры. Они позволят получить приглушенный свет, идеальный для проведения задушевных бесед в вечернее время.

Тонкость управления лампочками осветительного прибора зависит от выключателя — если поставить двухклавишный, можно эффектно разграничить возможности люстры, образовав 2 световые группы. Этот прием позволяет создать более глубокую световую композицию, а две кнопки позволяют регулировать количество света по вашему желанию.

Кроме того, пользователь также получает дополнительные преимущества в виде экономии:

• электричество при включении одной небольшой группы лампочек;
• ресурс самих осветительных приборов имеющих отдых определенный период времени;
• место на стене — Двойной автоматический выключатель занимает меньше места, чем два одинарных.

А при желании можно сделать люстру своими руками. Для этого сначала предстоит выбрать наиболее подходящую модель выключателя из многообразия, предлагаемого многочисленными производителями.

Галерея изображений

Фото

Прибор с подсветкой

Сенсорный выключатель

Пульт дистанционного управления

Выключатель в одной рамке с розетками

Подходит бикалион и его упрощает управление светом в помещении. Правда, еще нужно будет создать оптимальные группы лампочек, составляющих люстру.

В этом вопросе все будет зависеть от количества точек, излучающих свет, и наличия в помещении дополнительных светильников. И немаловажную роль играет модель: если это многоуровневое изделие, то лампы верхнего этажа люстры желательно подключить к одной из клавиш, а все остальные ко второй.

В последнее время в погоне за созданием оригинальной атмосферы в доме пользователи выбирают ретро-модели, подчеркивающие изысканность и оригинальность интерьера

Группы можно формировать по желанию, но общее количество ламп прибора должно быть во внимание — чем их больше, тем больше вариаций можно создать.

Итак, для изделия с 12 излучателями будут актуальны следующие варианты:

• 3+9;
• 4+8;
• 5+7;
• 6+6.

Меньше 3-х светильников на один ключ подключать нет смысла — в комнате будет совсем темно. Для общения или просмотра фильмов достаточно 3-4 шт.

Последний вариант при равном распределении не самый удачный, так как с 6 лампочками неудобно читать, вязать или вышивать, да и электроэнергии они потребляют довольно много.

Галерея изображений

Фото

Люстра с 12 лампочками

Оригинальная форма с множеством светящихся элементов

Многоярусная люстра

Светоконструкция самодельная

Пошаговая инструкция по установке

При покупке выключателя, а в новенькой люстре можно было сформировать 2 группы лампочек, каждая из которых будет управляемой своим ключом можно приступать непосредственно к выполнению электромонтажных работ. Важно уделить должное внимание личной безопасности.

Этап №1 — подготовка к установке

Первым делом нужно разобраться со всеми проводами. А их может быть очень много. Чтобы не запутаться и ничего не перепутать, приходится их спокойно рассматривать и определять, кто за что отвечает. Подробнее о маркировке проводов мы писали в .

Можно начать с самой люстры. Она оставит провода от каждого патрона и может быть еще центральная жила. Все зависит от модели.

Если данный товар проверенный производитель, который дорожит своей репутацией и покупателями, то в упаковке будет инструкция. Именно ее рекомендации следует соблюдать при проведении работ по подключению.

Китайские люстры могут иметь разделение проводов по цвету — коричневый и синий. Первые отвечают за фазу, а вторые нулевые

Светильники китайских фирм выглядят не менее привлекательно, чем люстры известных брендов. Да и стоимость их намного привлекательнее, чем и объясняется популярность среди потребителей.

Существенным недостатком является отсутствие инструкции со схемой подключения и маркировкой проводов. Зачастую все они могут быть одного цвета — вам придется самостоятельно определять, кто чему соответствует.

Фотогалерея

Фото

С помощью мультиметра нужно определить принадлежность проводов. Если вы собираетесь использовать устройство впервые, то инструкция к нему вам пригодится

Все нулевые провода, выходящие из каждого картриджа, должны быть соединены вместе. Для этого их аккуратно скручивают, снимая изоляцию с концов на 0,8-1 см. После скрутки наденьте колпачок СИЗ или клеммник WAGO

Затем сформируйте первую группу лампочек, собрав нужное количество фазных проводов в одну партию. Их также скручивают и надевают на клеммник или колпачок, аналогичный нулевой группе жил

Осталось собрать вторую группу проводов, которая будет управляться второй кнопкой выключателя. С ними обращаются так же, как и с первой группой.

Определение проводов мультиметром

Все нулевые провода скручены вместе

Скрученные фазные провода для первой группы ламп

Вторая группа фазных проводов

При самостоятельном монтаже всех вариантов подключения удобнее использовать колпачки СИЗ и подключать люстру.

Для правильного монтажа люстры нерационально изучать азы пайки или брать в аренду оборудование для выполнения качественной опрессовки. Колпачки СИЗ отлично справляются с изоляцией контактов, обеспечивая надежное соединение

Остальное актуально для профессиональных электриков с нужными инструментами и навыками для такой работы.

Также необходимо определить принадлежность проводов, идущих от выключателя. Они могут торчать прямо из потолка. Либо их придется освобождать, сняв старую люстру.

В любом случае перед проведением работ важно отключить линию для защиты от поражения электрическим током.

После снятия старого светильника и освобождения проводов их придется внимательно осмотреть на наличие повреждений изоляции. Если он не оборван, то нужно развести их в разные стороны и включить питание, чтобы проверить индикаторной отверткой или мультиметром принадлежность каждой из жил.

С потолка может идти 3 или 4 провода. В первом случае будет 1 ноль и 2 фазы, а во втором добавится еще один — заземление. Используется для заземления корпуса люстры

Теперь необходимо отключить питание линии для проведения дальнейших работ.

Этап №2 — проверка правильности подключения выключателя

Важно еще до монтажа люстры проверить правильность подключения рабочего механизма выключателя с двумя клавишами.

Для этого снимите переднюю панель с ключами и достаньте основную часть, к которой крепятся провода.

В зависимости от модели и производителя двухклавишный может иметь на тыльной стороне различные обозначения, указывающие на назначение контактов. При наличии инструкции разобраться будет проще, а при ее отсутствии нужно внимательно изучить цифры или буквы на обороте.

Изделие с двумя клавишами имеет один входной контакт для фазы и два выходных контакта. Они обозначаются буквами L, L1 и L2 соответственно. Контакты отходящей фазы можно назвать одной цифрой — 1 и 2

При самостоятельной установке Важно правильно подключить провода. Если он уже стоит, нужно не полениться и размотать его, чтобы оценить адекватность его подключения.

При подходе к рабочему механизму необходимо осмотреть изоляцию, проверить правильность соединения жил, чтобы питание от щитка было в контакте с буквой L. И еще надо обратить внимание, чтобы не выпадает из разъема и не болтается.

Привод выключателя, провода и соединения должны быть исправны, изоляция на месте. Важно, чтобы все жилы были разделены и аккуратно уложены в розетку, если она использовалась для проводки.

Этап №3 — Подача питания на провода

После проверки проводов, идущих от двухклавишного выключателя к люстре, можно продолжить его подключение. В принципе, по цвету проводов, выходящих из рабочего механизма, понятно, какие провода торчат из потолка.

Они должны быть соединены с узлами, образованными из жил, выходящих из рожков осветительного прибора.

Схема подключения люстры к выключателю с двумя ключами. Важно не перепутать провода

Чтобы сделать это правильно, нужно спокойно делать соединения, ну .

Фотогалерея

Фото

Многие домашние мастера, не имеющие опыта пайки проводов и соответствующего инструмента, для обеспечения надежного соединения предпочитают использовать клеммники WAGO. На рисунке показано положение прижимной лапки: зажато (слева) и нажато (справа)

Если люстра еще имеет общий провод, состоящий из 3-х жил, то необходимо добавить в скрутку каждой группы соответствующие провода, а затем изолировать их, вставив в клеммную колодку

Необходимо вставить соответствующие жилы проводов, выходящие из патронов, в свободные разъемы Ваго. Они будут подключены к отходящим контактам автоматического выключателя. Это L1 и L2, которые в дальнейшем будут управляться каждой из клавиш

Осталось подключить фазу от каждого из ключей к группам, которыми они будут управлять. Ноль также соединяется с нулем Ваго, вставляя его в свободный разъем клеммной колодки

Клеммная колодка Ваго для надежного соединения проводов

Подготовка жгутов проводов для соединения

Скрутки каждой из групп ламп для размещения в Ваго клеммная колодка

Подключение отходящих фаз выключателя к группам проводов люстры

Все работы предпочтительно проводить в защитных перчатках. Даже новичок может использовать колпачки WAGO или PPE. Причем установку придется проводить под потолком, что не очень удобно.

Когда все соединения выполнены, нужно аккуратно разместить провода, прокладывая их внутри декоративной накладки осветительного прибора.

Осталось прикрепить люстру исходя из особенностей модели — подвесить на крючок или закрепить на кронштейне.

После вкручивания лампочек можно проверить работоспособность изделия и функциональность каждой из клавиш выключателя. Если все сделано правильно, то устройство будет правильно управлять двумя группами лампочек

Подробнее схемы подключения и правила подключения мы подробно рассмотрели в .

Распространенные ошибки подключения

При независимой разводке часто приходится сталкиваться с вопросами, возникающими из-за ошибок, допущенных в процессе подключения.

Распространенная проблема — сломанная или неисправная люстра, управлять которой следует двухклавишной.

Первым признаком неправильного подключения является отсутствие подсветки на устройстве. Это актуально для моделей с подсветкой. Поэтому приходится разбирать механизм и смотреть, куда закралась ошибка.

Первое, на что следует обратить внимание, это ноль. Он никогда не подходит к выключателю — он идет прямо от распределительной коробки к потолку. Если это не так, то нужно исправить ошибку, пропустив ноль из коробки на люстру, минуя двухключичную.

Вторая ошибка, связанная с нулевым проводом при его подключении к одному из фазных разъемов. Вспоминаем правило, что ноль сразу идет на осветительный прибор и снимается с фазного контакта.

Ошибка третья — входящая фазная жила соединена с отходящей левым или правым контактом в рабочем механизме. Проще говоря, в процессе подключения перепутались разъемы. Исправить это несложно — нужно открутить соединения и правильно вставить провода, повторно закрепив их.

Кроме этих ошибок часто встречаются следующие:

• некачественно выполненные соединения — провод болтается, не обеспечивая надлежащего контакта;
• провода просто скручены между собой и сверху обмотаны изолентой — простая скрутка запрещена, следует надеть колпачок или вставить в Ваго;
• повреждена изоляция жил;
• при плохом выполнении соединений, что предотвратило создание плотного контакта проводов.

Всех проблем можно избежать, если сразу спокойно выполнять каждый из процессов и не лениться перепроверять качество работы.

Следует отметить, что силовой кабель к люстре от выключателя не всегда проходит через распределительную коробку. Варианты, когда фаза идет сразу, минуя ее, сейчас набирают обороты.

В таких случаях, чтобы скрыть все соединения и провода, можно поставить дополнительную заглушку, на которую ставится заглушка, правда не у всех производителей есть такая конструкция.

Вилка позволяет спрятать провода и их соединения в запасной розетке. А при необходимости доступ к ним будет максимально простым — снял штекер и сделал осмотр проводки

Выводы и полезное видео по теме

При проведении самостоятельной сборки люстры начинающим электриком могут возникнуть мелкие проблемы. Об этом более подробно в видео:

Про подключение осветительного прибора с помощью клеммника в видео:

Подробная инструкция по использованию мультиметра в видео:

Подключение и проверка работоспособности люстры, управляемой двухклавишным выключателем:

Разобравшись с тонкостями электромонтажных работ при подключении люстры, вы сможете сделать это самостоятельно.

Зачем нужно соблюдать правила электробезопасности и правильно подключать все провода, предварительно разделив лампочки осветительного прибора на 2 группы, каждая из которых будет управляться одной из клавиш выключателя .

У вас есть опыт успешного подключения осветительного прибора к сдвоенному выключателю и вы хотите поделиться им с другими пользователями? А может, вы допустили ошибку при монтаже, потом успешно ее исправили и теперь хотите предупредить об этом других домашних мастеров, не имеющих опыта выполнения электромонтажных работ? Пишите свои советы и комментарии, задавайте вопросы в разделе комментариев под этой статьей.

Добавить новый светильник Схемы электропроводки

Автор: Dale Cox

Домашняя страницаОблицовкаЭлектропроводкаСтроительство и ремонтРемонт стенПокраска домаУборка и ремонтВидео своими руками

Поиск по сайту

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены электрические схемы для добавления нового светильника в существующую цепь. Сведения о проводке для добавления новой настенной розетки см. здесь. На этой странице приведены схемы добавления светильников к уже имеющемуся у вас потолочному светильнику и использования существующей настенной розетки в качестве источника для нового выключателя и источника света. Включены различные схемы проводки, позволяющие либо свету, либо выключателю быть первыми в цепи. Кроме того, найдите схему добавления света от коммутируемой розетки, которую вы уже должны включать в светильник при включении питания в розетке.

Подключение нового выключателя и светильника к розетке

На этой схеме питание берется из существующей настенной розетки для нового выключателя и светильника. Выключатель стоит первым в новой части цепи и к нему от розетки протягивается новый двухжильный кабель. От выключателя к месту нового освещения проложен новый двухжильный кабель.

Нейтраль для нового фонаря берется из розетки и присоединяется к новому белому проводу и косичке, которая снова соединяется с розеткой. Точно так же горячий источник удаляется из розетки и присоединяется к новому черному проводу и косичке, соединяющейся обратно с горячим терминалом на розетке.

На выключателе черный провод от розетки подключается к одной клемме на выключателе, а черный провод, идущий к новому свету, подсоединяется к другой. Белый провод от розетки соединен с белым проводом, идущим к фонарю, на этой схеме он не подключается к выключателю. На свету черный провод подключается к горячей клемме на светильнике, а белый подключается к нейтральной клемме.

Подключение выключателя и светильника в коробке с двумя розетками

Эта схема аналогична приведенной выше, но и розетка, и новый выключатель находятся в одной и той же коробке в конце бытовой цепи. При добавлении нового выключателя, подобного этому, необходимо будет установить новую двухблочную коробку, если для источника используется одна розетка. Если в коробке две розетки, одну можно убрать, а на ее место установить выключатель для управления новым светом.

В этой проводке горячий провод источника берется из розетки и сращивается с двумя косичками. Один пигтейл подключается к клемме переключателя, а другой подключается обратно к горячему на розетке. Другая клемма переключателя подключена к черному проводу, идущему к новому свету. Нейтраль источника берется из розетки и соединяется косичкой обратно с нейтралью розетки и с белым проводом, идущим к клемме светлой нейтрали.

Подключение нового контура освещения и выключателя от розетки

На этом рисунке показана проводка для добавления нового света и выключателя, при этом светильник стоит первым в цепи. Новый кабель прокладывается от розетки к новому месту крепления, а оттуда — к новому месту выключателя. Контур переключения представляет собой трехжильный кабель, соответствующий требованиям NEC к нейтрали во всех новых распределительных коробках.

В розетке всегда горячий провод сращивается с черным проводом на кабеле осветительного прибора и с косичкой, которая снова подключается к горячей клемме настенной розетки. В коробке светильника черный провод сращивается с черным проводом, идущим к выключателю. На выключателе черный провод подключается к новому выключателю.

Вернувшись к источнику, нейтральный провод сращивается с белым проводом, идущим к фонарю, и с косичкой, соединяющейся обратно с нейтральной клеммой розетки. В светильнике белый соединяется с нейтральной клеммой на светильнике. Красный провод от петли выключателя подключается к горячей клемме на фонаре, а другой конец к новому выключателю. Белый провод закрыт гайкой в ​​новой распределительной коробке.

Подключение нового светильника к выключаемой розетке

Проводка на этой схеме предназначена для подключения нового светильника к выключаемой розетке, т. е. такой, которая нагревается только при включенном выключателе. Они обычно используются для включения и выключения настольной или торшерной лампы от настенного выключателя.

Новый двухжильный кабель проложен от розетки к новому светильнику. В розетке провода удаляются, и каждый из них присоединяется к новому кабелю и обратно к розетке с помощью сращивания косички. В коробке светильника черный провод подключается к горячей клемме, а белый подключается к нейтральной клемме.

Проводка для добавления новых светильников от существующего светильника

На этой схеме два новых светильника добавляются к одному уже существующему. Новый двухжильный кабель проложен от существующей коробки светильников к первой новой коробке. Оттуда новый двухжильный кабель проложен ко второму новому световому коробу. При желании после этого можно добавить больше источников света, проложив новый кабель к каждому новому световому коробу.

На существующем светильнике горячий и нейтральный провода снимаются с клемм светильника и соединяются с проводами нового кабеля, идущего к первому новому светильнику. К соединению также добавляется косичка, позволяющая повторно подключить существующий свет обратно в цепь. При первом новом свете провода соединяются с новым кабелем, идущим к следующему свету, и с косичкой для подключения первого нового света. Если вы хотите добавить больше огней после второго нового на этой схеме, их можно соединить в цепь таким же образом.

Подключение нового светильника к существующему выключателю

Эта схема подключения иллюстрирует, как добавить новый светильник от существующего выключателя, а не от светильника. В этой схеме нейтральный и заземляющий провода, идущие к новому свету, сращиваются в распределительной коробке с проводами, идущими к существующему свету. Черный провод, идущий к свету, берется от выключателя и сращивается с: косичкой обратно к выключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету. Теперь переключатель будет управлять обоими светильниками в цепи.

Схема подключения нового выключателя и освещения

На этой схеме новый выключатель и освещение добавляются к уже существующему выключателю освещения.
