Опубликовано Какой расширительный бак нужен для отопления частного дома с системой закрытого типа
24 Марта 2022
Просмотров: 16027
Время чтения: 10 минут
Содержание
Виды бачков для расширения теплоносителя
Открытая емкость
Закрытая емкость
Особенности установки бачка
Коротко о главном
При нагреве теплоноситель всегда расширяется. Для его излишек требуется дополнительное место в системе, которое обеспечивают путем установки компенсаторного бачка. Ведь отопление обязано безотказно и эффективно работать в течение всего срока эксплуатации. Рассмотрим, какой расширительный бак нужен для отопления частного дома. Читайте и узнаете существующие его виды в зависимости от типа теплового контура дома. Расскажем также об особенностях установки компенсаторного устройства.
Установленный расширительный бачок
Виды бачков для расширения теплоносителя
Нагретая вода в тепловом контуре — это теплоноситель.
Если его температура повышается на 10 ℃, происходит увеличение объема на 0,3%. Для размещения излишек нагретой воды монтируют расширительный бачок. Это компенсаторное устройство.
Тепловые контуры в домах могут иметь открытую и герметичную конструкцию. Другими словами, теплоноситель взаимодействует с атмосферой объекта или циркулирует по полностью изолированной системе. Поэтому решая, какой расширительный бак нужен для отопления, необходимо учитывать тип теплового контура конкретного здания. К примеру, расширительный бак Flexcon R 600 от компании Flamco предназначен для работы в закрытой системе отопления.
Открытая емкость
Эта разновидность резервуаров устанавливают в сетях, в которых перемещение воды выполняется самотеком. Она движется под действием гравитации. Процесс передачи тепла представляет собой естественную конвекцию.
Условная схема гравитационного отопления с бачком открытого типа
В открытых сетях монтируют компенсаторные бачки в простом исполнении.
В основном это прямоугольные и цилиндрические конструкции. Независимо от формы каждая открытая емкость размещается в самом верху теплового контура. Такое расположение позволяет компенсировать тепловое расширение теплоносителя, а также эффективно удалять из него воздушные пузырьки.
Открытая конструкция подразумевает прямой контакт воды с окружающей средой. Из-за этого она регулярно испаряется. Поэтому необходимо постоянно контролировать ее уровень и при его уменьшении добавлять воду в систему.
На заметку! Для более удобного пополнения теплоносителя монтируют ответвление от водопроводной домашней сети с запорной арматурой на конце. Достаточно будет открыть кран, чтобы добавить необходимое количество воды в тепловой контур. Такой простой, но эффективный вариант позволит не носить ведрами теплоноситель на чердак, где чаще монтируют компенсаторный бак в открытом исполнении.
Не герметичный резервуар для открытого теплового контура
Расширительную емкость часто утепляют.
Это выполняется, чтобы уменьшить тепловые потери. Емкость приобретают в готовом виде или изготавливают на месте монтажа отопительной системы. В любом случае она создается из листового металла, за исключением вариантов, относящихся к кустарным конструкциям. Однако они используются редко, так как имеют низкое качество.
Обычно в конструкции присутствует крышка. Она позволяет уменьшить процесс остывания и испарения воды. Для контроля ее уровня конструкцию оснащают переливной трубой, которая подсоединяется к канализации или выводится за пределы постройки.
Перед тем как подобрать расширительный бачок для системы отопления, нужно взвесить все плюсы и минусы конкретной модели. Так, у открытой конструкции больше недостатков, чем достоинств. К ее минусам относится:
- необходимость постоянного технического обслуживания, и монтажа дополнительных трубопроводов;
- высокие теплопотери;
- низкая коррозионная стойкость внутренних поверхностей.
Открытый бак — это резервуар с низкой коррозионной стойкостью
Несмотря на недостатки, открытые конструкции для расширения теплоносителя все же устанавливаются на объектах, хотя и не очень часто.
Одна из основных причин их непопулярности — низкая эффективность гравитационной системы отопления.
Резервуары в открытом исполнении — это простые конструкции, которые можно приобрести по невысокой цене. Их использование предполагает создание на объекте энергонезависимого отопления. Это одно из основных преимуществ открытого бачка и всей сети.
Закрытая емкость
Эта разновидность устанавливается в контуры с принудительной и даже гравитационной циркуляцией. Однако чаще они используются в закрытых системах, оснащенных циркуляционным насосом. Благодаря герметичной конструкции теплоноситель не взаимодействует с внешней средой. Поэтому уменьшается вероятность коррозии металлических элементов теплового контура. Это повышает их долговечность.
Установленный бачок в закрытом исполнении
Перед тем как выбрать расширительный бак, всегда учитывают преимущества закрытой конструкции. К достоинствам герметичного резервуара относится:
- Возможность функционирования отопительной сети при больших значениях давления.
- Отсутствие контакта воды с воздушной средой, что исключает ее испарение. Конструктивная особенность емкости позволяет не следить за уровнем жидкости в ней, осуществлять регулярное добавление теплоносителя и выполнять устройство перелива.
- Монтаж расширительного бака в котельной частного дома. Поэтому его не нужно дополнительно утеплять. Ведь он размещается в отапливаемом помещении, что позволяет ему стабильно работать в течение всей зимы.
Обязательно герметичная емкость оснащается воздухоотводящим клапаном. Он может быть автоматическим или управляться ручным способом. Последний вариант предполагает визуальный контроль количества теплоносителя. Если же конструкция оборудована автоматическим устройством, тогда давление в тепловом контуре дома отслеживается по манометру, как в моделях Flexcon RM, которые имеют объем от 110 до 1000 литров. Также в конструкцию входит заменяемая мембрана, наличие воздухоотводчика – опционально.
Конструкция компенсаторного устройства с воздушным клапаном и особенности его работы
Закрытая емкость с мембраной
Эта разновидность представляет собой более новый вариант.
Для его нормальной работы не требуется участие человека. Это автоматический компенсаторный бочок, в котором основной деталью является эластичная мембрана. Она производится из полимера, стойкого к влажной среде и большим температурам.
Полимерная мембрана разделяет полость бачка на 2-е части. В одной из них находится нагретая жидкая среда, а в другой — воздух. Из-за конструктивной особенности отсутствует взаимодействие теплоносителя с воздушной средой. Поэтому уменьшается вероятность коррозии металлических элементов, так как кислород не проникает в воду.
Часто производители покрывают расширительный бачок эпоксидным составом. Этот декоративно-защитный слой обычно имеет красный цвет, если изделие предназначено для отопительных систем. Синяя подобная продукция устанавливается в водопроводных сетях. Она тоже оснащается мембраной, но баллонного типа, которая исключает контакт воды со стенками резервуара.

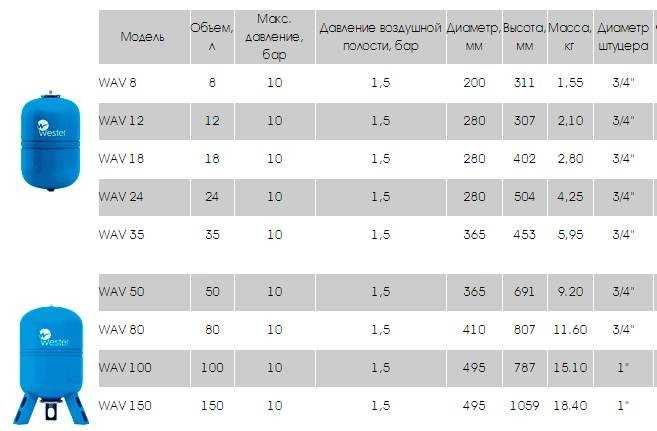

Красные баки для отопительной сети, а синие — для водоснабжения
Важно! Перед тем как выбрать расширительный бак для отопления нужно помнить, что аналогичное устройство для водоснабжения предназначено для других целей.
Оно защищает водопровод от гидравлических ударов при запуске и отключении насоса. Другими словами, гидробак компенсирует резкие изменения давления в водопроводной сети. Он также используется для поддержания требуемого напора в трубах, когда насос отключен.
Одной из особенностей компенсаторного устройства является постепенная потеря эластичности мембраны. Поэтому рекомендуется выбирать конструкцию с возможностью замены этого элемента. Кроме того, после продолжительной эксплуатации он даже может растрескаться. Устанавливая разборное компенсаторное устройство, удастся быстро при необходимости его отремонтировать, заменив эластичную деталь.

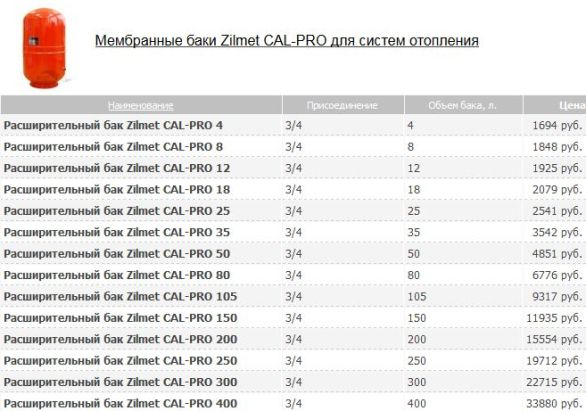

Перед тем как выбрать расширительный бак для закрытого типа отопления, рекомендуется изучить максимальное количество предложений на рынке. Лучше даже посоветоваться со специалистом. Ведь он поможет подобрать вариант с оптимальным качеством и в соответствии с выделенным бюджетом.
При этом не нужно забывать, что закрытые мембранные конструкции отличаются компактными размерами. Это преимущество позволяет их монтировать даже при ограниченном пространстве в котельной. Тем более их установить можно практически в любой точке трубопроводного контура, а не только в верхней его части.
Кроме того, необходимо при выборе всегда учитывать маркировку изделия. Если обращать на нее внимание, тогда точно не получится купить гидробак вместо компенсаторного устройства. Ведь такая вероятность всегда существует. Тем более они не всегда имеют разный цвет. Некоторые производители их изготавливают похожей формы и окрашивают в одинаковый оттенок. Это еще больше затрудняет выбор подходящего устройства.
Маркированные баки в вертикальном исполнении для отопления
Рекомендуется изучить информацию на шильдике, который всегда закреплен на корпусе резервуара. На нем производитель отображает рабочую температуру и давление. Если это компенсаторный бак, тогда он рассчитан максимум на 120 ℃ и 3 бар.
Особенности установки бачка
Перед тем как выбрать расширительный бак для системы отопления, требуется я учесть особенности места, где он будет установлен. Хотя монтаж компенсаторного резервуара может быть выполнен в любой точке трубопроводной отопительной системы. Ведь отсутствуют ограничения относительно места его монтажа. Однако следует учитывать определенные моменты:
- разрешено устанавливать в одной системе две компенсаторные емкости разного объема;
- лучше будет, если теплоноситель поддается сверху в бачок, чтобы исключить проникновение воздуха в отопительную сеть;
- рекомендуется монтировать устройство на обратке перед насосным агрегатом.
Перед тем как подобрать расширительный бак, специалисты советуют определиться с отделкой котельной или другого помещения, где он будет установлен.
Иначе может быть нарушена общая концепция интерьера. Хотя обычно монтаж осуществляется в техническом помещении в следующей последовательности:
- приобретается компенсаторное устройство расчетного объема — для закрытой отопительной сети выбирается модель с мембраной;
- выполняется надежное крепление расширительного резервуара;
- монтируются дополнительные трубы, если размещается емкость в открытом исполнении;
- осуществляется врезка в обратку при использовании трубопроводов подходящего диаметра;
- проводится установка крана-американки;
- выполняется подключение резервуара;
- осуществляется проверка работы устройства путем заполнения водой, после чего воздух из его газовой камеры должен выйти наружу;
- монтируется аварийный слив после крана-американки, если он был предусмотрен проектом.
Один из вариантов подключения компенсаторного бачка
После того как был совершен успешный выбор расширительного бака системы отопления и выполнен его монтаж в соответствии со всеми рекомендациями, проводят настройку.
Специалисты ее осуществляют, ориентируясь на требуемое рабочее давление. Оно выставляется с учетом аналогичного параметра всего теплового контура дома и воздушной камеры резервуара. Принимается во внимание также максимальное давление и объем компенсаторного устройства. С этой задачей на отлично справляются специалисты.
Коротко о главном
Расширительный бачок подбирается под тип отопительного контура. Компенсаторное устройство может иметь открытое или герметичное исполнение. Во втором случае обычно устройство оснащено эластичной мембраной. Рекомендуется приобретать резервуар с возможностью ее замены.
Герметичная емкость исключает процесс испарения теплоносителя и уменьшает вероятность образования коррозии на металлических деталях системы отопления. Резервуар открытого типа выбирается для гравитационного теплового контура дома.
Монтаж мембранного устройства обычно выполняется на обратке перед насосом. Рекомендуется организовывать подачу воды в верхней его части. После установки выполняют настройку рабочего давления компенсаторного устройства.
Как думаете — можно ли заменить открытую емкость закрытым расширительным баком?
Автор
Леонтьев Артём Специальность: Инженер
Все статьи
Поделиться
Поделиться
Как выбрать расширительный бачок для отопления — ESPO Львов | Отопление и водоснабжение
Такое комплектующее оборудование, как расширительный бачок для отопления, предназначено для компенсирования температурных увеличений объемов жидкости в таких системах.
Общеизвестно, что в процессе нагревания объемы воды увеличиваются. На каждые 10 градусов эти объемы увеличиваются на 0,3 процента. Допустим, при нагревании теплоносителя до 70 градусов его объем станет больше на 3%.
Деваться этому объему станет некуда, поскольку жидкость практически не сжимается. Своеобразная роль хранилища для такого избытка и отведена расширительным бакам. Здесь вода остывает, уменьшается в объеме и возвращается в отопительные системы.
Удаление излишков разогретой воды из систем отопления невозможно, поскольку освобождающиеся места в трубопроводах будет заполняться воздухом. Появляющиеся воздушные пробки со временем заблокирует движение теплоносителей, а потом и самих отопительных систем. Предотвращение «завоздушивания» обеспечивают расширительные баки.
ТИПЫ РАСШИРИТЕЛЬНЫХ БАКОВ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ
Для обеспечения нормального функционирования отопительных систем используются два типа таких баков:
- Расширительные баки открытого типа применяются в тех системах отопления, которые отличаются естественной циркуляцией теплоносителя. Они являются открытыми емкостями со специальными соединителями на дне, которые необходимы для подключения к системам. Место их расположения — самая высокая точка отопительного трубопровода. Обычно, это — лестничные клетки, чердаки. Неудобство может возникать из-за того, что для контроля уровня воды будет возникать потребность подниматься на чердаки, чтоб осуществлять визуальный обзор. Такие баки необходимо покрывать тепловой изоляцией. Для их изготовления используется листовая сталь. Баки бывают прямоугольными или цилиндрическими. Открытые расширительные баки используются не только для того, чтобы поддерживать объемы теплоносителей, но и для восполнения объемов воды в системах при каких-либо утечках. Их функциями являются также ограничение гидравлического давления, сброс лишнего теплоносителя, управление функционированием приборов подпитки, удаление воздуха из систем отопления.
Они являются открытыми емкостями со специальными соединителями на дне, которые необходимы для подключения к системам. Место их расположения — самая высокая точка отопительного трубопровода. Обычно, это — лестничные клетки, чердаки. Неудобство может возникать из-за того, что для контроля уровня воды будет возникать потребность подниматься на чердаки, чтоб осуществлять визуальный обзор. Такие баки необходимо покрывать тепловой изоляцией. Для их изготовления используется листовая сталь. Баки бывают прямоугольными или цилиндрическими. Открытые расширительные баки используются не только для того, чтобы поддерживать объемы теплоносителей, но и для восполнения объемов воды в системах при каких-либо утечках. Их функциями являются также ограничение гидравлического давления, сброс лишнего теплоносителя, управление функционированием приборов подпитки, удаление воздуха из систем отопления.
- Расширительные баки закрытого типа могут быть применены в открытых системах отопления, характеризующихся естественной циркуляцией, а также – в закрытых отопительных системах, имеющих принудительную циркуляцию. Появление таких баков позволило использовать системы отопления без контакта с атмосферой. Это обеспечивает циркуляцию без примесей вредных газов, которые могут вызывать коррозию, и увеличивает продолжительность службы оборудования. Отсутствие утечек воды гарантирует отсутствие и потребности в подпитках. Баки закрытого типа устанавливаются в котельных, а потому им не нужна защита от замерзания. Собой представляют герметические устройства, которые оборудованы ручными клапанами либо автоматическими аналогами, необходимыми для сброса воздуха.
Появление таких баков позволило использовать системы отопления без контакта с атмосферой. Это обеспечивает циркуляцию без примесей вредных газов, которые могут вызывать коррозию, и увеличивает продолжительность службы оборудования. Отсутствие утечек воды гарантирует отсутствие и потребности в подпитках. Баки закрытого типа устанавливаются в котельных, а потому им не нужна защита от замерзания. Собой представляют герметические устройства, которые оборудованы ручными клапанами либо автоматическими аналогами, необходимыми для сброса воздуха.Как правильно подобрать расширительный бак для отопления – это могут обстоятельно объяснить опытные специалисты, которых у нас немало. Они расскажут и то, что закрытые расширительные баки отличаются габаритными размерами, у них нет никакого испарения теплоносителей, минимальны тепловые потери, отсутствие коррозийных процессов, возможность функционирования систем отопления при высоком давлении. Отсюда – экономия энергии при использовании таких баков в отопительных системах.
ГАРАНТИИ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ РАСШИРИТЕЛЬНЫХ БАКОВ ДЛЯ ОТОПЛЕНИЯ
Расширительные баки не могут подвергаться дополнительным статистическим нагрузкам. На них не могут воздействовать трубы и агрегаты. Нельзя проводить изменения их конструкции и формы емкости.
Приобретение оптимального варианта расширительного бака – это половина дела. Их монтаж должен проводиться в соответствии с установленными нормативными. Это станет основой будущей эффективной эксплуатации.
Расширительные баки при вводе в эксплуатацию подвергаются обязательным мерам по соблюдению максимальных и минимальных параметров температуры и давления.
Мы гарантируем реализацию расширительных баков от самых различных производителей. Все они отличаются достаточным качеством. В нашем ассортименте есть изделия плоской, круглой, квадратной, прямоугольной форм. Предлагаемые изделия могут устанавливаться на полу и подвешиваться на стены.
Относительно того, как правильно выбрать расширительный бачок, существует много мнений.
Главное, исходить из конкретных условий будущей эксплуатации, учитывать все пожелания, чтобы потом не заниматься ремонтами, заменами и дорогостоящим обслуживанием.
Расширительный бак какого размера мне нужен? (ответил и объяснил)
Все мы знаем, что чем больше расширительный бачок, тем он лучше. Тем не менее, это также становится дороже, если вы идете слишком много. Итак, вы хотите попасть в эту золотую середину.
Теперь вопрос, какой объем расширительного бака мне нужен? Проще говоря, размер вашего расширительного бака зависит от размера нагревателя. Чтобы разместить большой нагреватель, вы должны купить большой расширительный бак. Тем не менее, лучше выбрать бак, который хотя бы на 1 размер больше вашего водонагревателя.
Если вас интересует эмпирическое правило размера расширительных бачков, у нас есть все ответы, подготовленные для вас. Без лишних слов, просто тщательно изучите детали, чтобы ничего не упустить.
Расширительный бак какого размера мне нужен?
Если вы ошибетесь с размером, это вызовет много проблем в будущем, и это будет стоить вам слишком много хлопот.
Итак, лучше все сделать правильно с самого начала. Тем не менее, хорошая новость заключается в том, что вы можете выбрать расширительный бак немного большего размера, и он будет работать безопасно, но будет стоить вам дополнительных денег.
Если размер меньше рекомендованного, это вызовет проблемы и повлияет на долговечность машины. Вы можете видеть, как приобретение расширительного бака нужного размера может избавить вас от проблем, а также помочь сэкономить деньги.
Ниже мы подготовили для вас таблицу размеров, которую вы можете использовать, чтобы определить, какой размер расширительного бака вам нужен для вашего водонагревателя.
Помните, что температура должна быть установлена на 150 градусов, чтобы соответствовать следующей таблице. Без промедления давайте проверим 9Таблица размеров расширительного бачка 0019 прямо сейчас.
| Емкость водонагревателя | psi (давление на входе) | Размер расширительного бака | 2 3 2 2 2 2 до 60 галлонов40-50 psi | 2 галлона | |||||||||||||
| 40–60 галлонов | 60–80 фунтов на кв. дюйм | 3,2 галлона | |||||||||||||||
| 80 галлонов | 40 фунтов на кв. дюйм | 2 галлона0036 | |||||||||||||||
| 80 галлонов | 50-60 psi | 3,2 галлона | |||||||||||||||
| 80 галлонов | 80 psi | 3,4 галлона | 3,4 галлона | 0080 Почему размер расширительного бака имеет значение?
Таким образом, вам, возможно, придется отремонтировать все это, чтобы оно снова заработало. Это не только дорого, но и требует слишком много усилий.
Таким образом, вы можете найти что-то вроде 40 галлонов, 50 галлонов, 55 галлонов и т. Д. На заводской этикетке.
Не говоря уже о том, что вы также получите лучшую производительность от водонагревателя.
0: Расчет расширительного бака
Калькулятор расширительного бака включает конкретные значения объема для воды и различных смесей полипропиленгликоля и полиэтиленгликоля.
Термин абсолютное давление учитывает давление атмосферы.
Таким образом, давление наполнения должно составлять 75 фунтов на кв. дюйм. Этот пример показан на первом следующем рисунке.
Если для насоса требуется чистая положительная высота всасывания 20 фунтов на квадратный дюйм, то давление наполнения, определенное из ограничения высоты, не будет соответствовать чистому положительному значению высоты всасывания. Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать чистому положительному ограничению высоты всасывания. Этот пример показан на втором следующем рисунке.
Насос выключен, при определении минимального давления.
Если требуется давление выше доступного давления в здании, то закрытая система нагнетается с помощью нагнетательного насоса. Этот насос отличается от гидравлического насоса горячей воды, который только обеспечивает циркуляцию жидкости в системе. Насос наддува перекачивает систему подпиточной воды в закрытую гидравлическую систему горячего водоснабжения под желаемым давлением, чтобы выполнить все три ограничения.
Это приводит к давлению 87 фунтов на квадратный дюйм в расширительном баке. Давление показано в абсолютном и манометрическом значениях для удобства сравнения с давлением паров. Если вы следите за преобразованием фут-напора в фунты на квадратный дюйм, вы также заметите, что преобразование больше не представляет собой 1 фунт на квадратный дюйм в 2,31 фута напора. Это связано с тем, что плотность воды теперь меньше, поэтому для обеспечения того же давления, что и раньше, требуется более высокий водяной столб. При этой температуре преобразование составляет 1 фунт на квадратный дюйм в 2,44 фута напора.
На этом рисунке показана та же система, что и на предыдущем рисунке, за исключением того, что насос включен. Поскольку насос работает, будут потери на трение между расширительным бачком и всасывающим патрубком насоса. Это приводит к давлению 75 фунтов на квадратный дюйм на всасывании насоса. Насос обеспечивает давление 20 фунтов на квадратный дюйм, поэтому давление нагнетания будет 95 фунтов на квадратный дюйм. Давление в верхней части системы выше при включенном насосе, потому что насос создает дополнительное давление, таким образом, давление в верхней части системы составляет 32 фунтов на квадратный дюйм. Перепад между верхом системы и расширительным бачком больше, потому что будут дополнительные потери на трение, так как жидкость движется.
). Самая высокая точка в системе расположена на высоте 30 футов над чистым полом, и в этой точке требуется манометрическое давление 10 фунтов на квадратный дюйм, чтобы соответствовать критериям высоты. Требуемый чистый положительный напор на всасывании насоса составляет 20 фунтов на кв. дюйм.
Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы 125 фунтов на кв. дюйм, что является типичным максимальным давлением для фитингов трубопроводов, и насос выключен, то предельные значения давления соблюдаются для всего оборудования. . Однако, как только насос будет включен, вы превысите требуемое давление в 125 фунтов на квадратный дюйм для генератора горячей воды. Это показано на следующих двух рисунках.
