Опубликовано Кубатурник круглого леса — онлайн калькулятор
Информация
Устали производить повторные, одинаковые расчеты, при условии, что исходные данные не меняются? Человечество давно уже решило эту проблему, придумав универсальные таблицы – кубатурники. Эти полезные таблицы помогают определить кубатуру леса, кругляка, оцилиндрованного бревна и бруса, но для новичка в этом деле, данные таблицы кубатурника круглого леса, кажутся чем — то немыслимым и сложным, состоящие из огромного количества цифр, они способны ввести в заблуждение любого.
Особенности расчета кубатуры круглого леса:
Данный калькулятор круглого леса, избавит вас от рутины пользования таблицами и сложных форм вычисления. Одной из серьезных проблем при расчете леса – кругляка является разное сечение бревна. И как бы вы хорошо не ориентировались в таблицах расчета кубатуры, при монотонном и скрупулёзном, однотипном повторении действий легко допустить ошибку.
Для ручного вычисления кубатуры существуют несколько способов:
- Вычисление объема каждой единицы пиломатериала;
- Метод складирования и вычисления объема;
- Вычисление по плотности древесины.
Самым надежным является, конечно же, первый метод из представленных. Когда высчитывается объем каждого бревна. Но этот способ хоть и точный, но очень долгий. Нечестные на руку продавцы кругляка очень рады, когда у клиента уже начинают двоиться перед глазами, табличные значения.
Второй метод предполагает, что бревна занимают некое пространство, учитывается тот факт, что между бревнами существуют пустоты, от объема этого пространства отнимают 20 процентов, таким образом, получая объем кругляка. Данные полученные таким образом не совсем точные, ведь бревна могут быть уложены неаккуратно, тогда и пустот между ними значительно больше.
Третий из вышеперечисленных способов имеет очень усредненный и не точный расчет кубатуры круглого леса, так как плотность одного и того же леса может сильно отличаться друг от друга и зависит от степени зрелости, влажности и других естественных факторов.
Какие задачи решает наш калькулятор:
В своей программе мы постарались совместить точность расчета, скорость и простоту в использовании. Для того чтобы вам сделать расчет необработанного круглого леса, необходимо произвести замер диаметра по вершине бревна, по двум направлениям (минимальное и максимальное значение), сложить их, и разделить на два. Таким образом, вы получите среднее значение по диаметру бревна. Вводите это значение в соответствующее поле, задаете длину кругляка и количество штук, никаких других значений вам не понадобиться. Все остальное онлайн калькулятор сделает за вас. Если необходимо посчитать сразу стоимость необработанного леса, просто заполните нужную форму. Таким образом, вы полностью исключите обман со стороны продавца, и увеличите точность расчета.
Как правильно посчитать объём бревна?
Кубатурой бревна называют объем древесного материала, измеренный в кубических метрах. Эта величина используется в строительстве деревянных срубов для вычисления количества круглого леса. Определять кубатуру важно при продаже дров, где предусматривается оплата за каждый кубический метр дерева. Как посчитать объем круглого цилиндрического пиломатериала правильно?
Знать кубатуру дерева надо при покупке этого стройматериала, так как оплата производится за каждый метр кубический.
Существует несколько способов ориентировочной оценки кубатуры круглого леса или дров. Все наработанные методики используют данные измерения геометрических размеров и математические расчеты. Для замера строительных величин традиционно используется рулетка.
Расчет кубатуры занимаемого пространства
Наиболее простой способ заключается в определении кубического прямоугольного пространства, в котором сложен брус. Таким местом может быть кузов самосвала или сарай. Также можно калькулировать геометрические размеры поленницы, если она сложена в виде аккуратного прямоугольника.
Поскольку пространственная кубатура заполнена деревом не полностью, определяемая величина уменьшается с помощью коэффициента пустот. В строительных вычислениях считается, что коэффициент пустот равен 0,8. То есть 20% пространства занято воздушными пустотами, а 80% – деревом.
Кубический размер определяется следующим образом:
- Измеряются длина, ширина и высота прямоугольного пространства.
- Полученные величины перемножаются между собой, получается значение объема.
- Полученное значение умножается на коэффициент 0,8, учитывающий ориентировочное количество пустот между круглыми бревнами.
- Полученное значение принимают за искомый объем бревна.
Данный способ применяется для вычисления кубатуры разнородного по размерам кругляка или досок, дров.
Вернуться к оглавлениюРасчет объема отдельных бревен
Если круглый лес характеризуется одинаковой длинной бревен и близким диаметром, то можно посчитать объем выборочно 3-х брусов, свести их к средней расчетной величине и умножить ее на количество бревенчатого материала. В таком случае расчеты выполняются следующим образом:
- Выбрать 3 любых бруса.
- Измерить их диаметр и длину. Для удобства вычислений измерения произвести в метрах.
- Рассчитать кубическое пространство, занимаемое каждым из кругляков по формуле:
V=Пи*R2*L,
где Пи – число, равное 3,14,
R – радиус, равный половине измеренного диаметра,
L – длина бруса.
- Полученные значения 3-х кубатур круглого леса будут близки между собой. Их необходимо сложить и сумму разделить на 3. Таким образом, получим значение среднего объема одного бревна.
- Далее умножаем полученную среднюю величину на количество заготовок в машине или хранилище.
Поскольку для строительства используются бревна близкого диаметра и стандартизованной длины, данный метод широко используется для оценки кубатуры строительного леса.
Если форма бруса слегка придавлена, его срез в сечении будет не круглым, а слегка овальным. Как тогда определить значение диаметра? Для этого измеряют размер 2-х перпендикулярных диаметров в сечении бруса: самого большого и самого маленького. Далее измеренные величины суммируют и делят на 2. Полученное значение будет средним диаметром, используемым в расчетах (рис. 1).
Вернуться к оглавлениюРасчет объема по таблицам
Расчет объема круглого леса с использованием таблиц заключается в измерениях диаметра и получении данных из готовых строительных таблиц.
Такие справочники содержат структурированную информацию, указывающую расход пиломатериала заданного диаметра на строительство 1 м² стены. Подобные таблицы являются результатом строительных расчетов и наработанной практики определения расхода пиломатериала. Поэтому они позволяют довольно точно оценить кубатуру строительного леса. Комплект таблиц, сведенных в единый стандартизированный документ, называется ГОСТом.
Чаще всего таблицы рассчитаны для оцилиндрованного бревна, у которого снят верхний слой и кора, поверхность выровнена до правильного цилиндра.
При желании можно использовать данные таблиц для определения количества необрезного дерева, делая поправку на возможные неточности. Ошибки полученных результатов будут связаны с изменением диаметра сечения кругляка на протяжении его длины.
Самостоятельный расчет количества круглого леса позволяет удостовериться в правильности определения цены продавцом. Экономически целесообразно проверить бригаду подрядчиков, проведя собственные ориентировочные расчеты расхода строительных бревен на возведение стен дома.
Расчет кубатуры круглого леса — Строительный журнал Palitrabazar.
ruКак расчитать кубатуру леса
Обычно для расчетов используют уже готовую таблицу расчета кубатуры круглого леса. По вертикали — диаметр ствола в сантиметрах (средняя цифра между наибольшим и наименьшим значением), по горизонтали — длина бревна в метрах.
Таблица расчета кубатуры леса
Таблица расчета кубатуры леса
| Диаметр в см | длина в м | ||||||||||||||
| 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | |
| 14 | 0,016м 3 | 0,025м 3 | 0,035м 3 | 0,043м 3 | 0,052м 3 | 0,061м 3 | 0,073м 3 | 0,084м 3 | 0,097м 3 | 0,11м 3 | 0,123м 3 | 0,135м 3 | 0,15м 3 | 0,164м 3 | 0,179м 3 |
| 16 | 0,021м 3 | 0,035м 3 | 0,044м 3 | 0,056м 3 | 0,069м 3 | 0,082м 3 | 0,095м 3 | 0,11м 3 | 0,124м 3 | 0,14м 3 | 0,155м 3 | 0,172м 3 | 0,189м | 0,2м 3 | 0,22м 3 |
| 18 | 0,027м 3 | 0,04м 3 | 0,056м 3 | 0,07м 3 | 0,086м 3 | 0,103м 3 | 0,12м 3 | 0,138м 3 | 0,156м 3 | 0,17м 3 | 0,194м 3 | 0,2м 3 | 0,23м 3 | 0,25м 3 | 0,28м 3 |
| 20 | 0,033м 3 | 0,051м 3 | 0,069м 3 | 0,087м 3 | 0,107м 3 | 0,126м 3 | 0,147м 3 | 0,17м 3 | 0,19м 3 | 0,21м 3 | 0,23м 3 | 0,26м 3 | 0,28м 3 | 0,3м 3 | 0,33м 3 |
| 22 | 0,04м 3 | 0,062м 3 | 0,084м 3 | 0,107м 3 | 0,13м 3 | 0,154м 3 | 0,178м 3 | 0,2м 3 | 0,23м 3 | 0,25м 3 | 0,28м 3 | 0,31м 3 | 0,34м 3 | 0,37м 3 | 0,4м 3 |
| 24 | 0,048м 3 | 0,075м 3 | 0,103м 3 | 0,13м 3 | 0,157м 3 | 0,184м 3 | 0,21м 3 | 0,24м 3 | 0,27м 3 | 0,3 м 3 | 0,33м 3 | 0,36м 3 | 0,4м 3 | 0,43м 3 | 0,47м 3 |
| 26 | 0,057м 3 | 0,089м 3 | 0,123м 3 | 0,154м 3 | 0,185м 3 | 0,21м 3 | 0,25м 3 | 0,28м 3 | 0,32м 3 | 0,35м 3 | 0,39м 3 | 0,43м 3 | 0,46м 3 | 0,5м 3 | 0,54м 3 |
| 28 | 0,067м 3 | 0,104м 3 | 0,144м 3 | 0,18м 3 | 0,22м 3 | 0,25м 3 | 0,29м 3 | 0,33м 3 | 0,37м 3 | 0,41м 3 | 0,45м 3 | 0,49м 3 | 0,53м 3 | 0,58м 3 | 0,63м 3 |
| 30 | 0,077м 3 | 0,119м 3 | 0,165м 3 | 0,2м 3 | 0,25м 3 | 0,29м 3 | 0,33м 3 | 0,38м 3 | 0,42м 3 | 0,47м 3 | 0,52м 3 | 0,56м 3 | 0,61м 3 | 0,66м 3 | 0,72м 3 |
| 32 | 0,087м 3 | 0,135м 3 | 0,19м 3 | 0,23м 3 | 0,28м 3 | 0,33м 3 | 0,38м 3 | 0,43м 3 | 0,48м 3 | 0,53м 3 | 0,59м 3 | 0,64м 3 | 0,7 м 3 | 0,76м 3 | 0,82м 3 |
| 34 | 0,1м 3 | 0,15м 3 | 0,21м 3 | 0,26м 3 | 0,32м 3 | 0,37м 3 | 0,43м 3 | 0,49м 3 | 0,54м 3 | 0,6 м 3 | 0,66м 3 | 0,72м 3 | 0,78м 3 | 0,85м 3 | 0,92м 3 |
| 36 | 0,11м 3 | 0,17м 3 | 0,23м 3 | 0,29м 3 | 0,36м 3 | 0,42м 3 | 0,48м 3 | 0,54м 3 | 0,6м 3 | 0,67м 3 | 0,74м 3 | 0,8м 3 | 0,88м 3 | 0,95м 3 | 1,02м 3 |
| 38 | 0,12м 3 | 0,19м 3 | 0,26м 3 | 0,32м 3 | 0,39м 3 | 0,46м 3 | 0,53м 3 | 0,6м 3 | 0,67м 3 | 0,74м 3 | 0,82м 3 | 0,9м 3 | 0,97м 3 | 1,05м 3 | 1,13м 3 |
| 40 | 0,14м 3 | 0,21м 3 | 0,28м 3 | 0,36м 3 | 0,43м 3 | 0,50м 3 | 0,58м 3 | 0,66м 3 | 0,74м 3 | 0,82м 3 | 0,90м 3 | 0,99м 3 | 1,07м 3 | 1,16м 3 | 1,25м 3 |
| 42 | 0,15м 3 | 0,23м 3 | 0,31м 3 | 0,39м 3 | 0,47м 3 | 0,56м 3 | 0,64м 3 | 0,73м 3 | 0,81м 3 | 0,9м 3 | 1м 3 | 1,08м 3 | 1,18м 3 | 1,28м 3 | 1,38м 3 |
| 44 | 0,16м 3 | 0,25м 3 | 0,34м 3 | 0,43м 3 | 0,52м 3 | 0,61м 3 | 0,7м 3 | 0,8м 3 | 0,89м 3 | 0,99м 3 | 1,09м 3 | 1,2м 3 | 1,3м 3 | 1,40м 3 | 1,51м 3 |
| 46 | 0,18м 3 | 0,27м 3 | 0,37м 3 | 0,47м 3 | 0,57м 3 | 0,67м 3 | 0,77м 3 | 0,87м 3 | 0,94м 3 | 1,08м 3 | 1,19м 3 | 1,31м 3 | 1,41м 3 | 1,53м 3 | 1,65м 3 |
| 48 | 0,19м 3 | 0,3м 3 | 0,41м 3 | 0,51м 3 | 0,62м 3 | 0,73м 3 | 0,84м 3 | 0,95м 3 | 1,06м 3 | 1,18м 3 | 1,3м 3 | 1,41м 3 | 1,54м 3 | 1,67м 3 | 1,80м 3 |
К содержанию ↑
Расчет кубатуры круглого леса
Приведенная таблица удобна, если требуется посчитать объем одного или нескольких бревен.
Когда нужно узнать кубатуру большого количества леса, это может занять слишком много времени, поэтому лучше воспользоваться другим способом – сделать перерасчет складочного кубического метра в плотный кубический метр.
Сделать это можно так:
- Уложите бревна в штабеля, поочередно распределяя тонкие и толстые концы в противоположные стороны.
- Если попадаются короткие куски бревен, их можно стыковать между собой.
- Если лес состоит из бревен до 2 м и больше, сделайте два штабеля – в первый уложите двухметровые бревна и меньше, и во второй те, что имеют длину больше 2 м.
- Постарайтесь сделать штабеля в виде прямоугольника с ровными углами.
- Измерьте ширину, длину и высоту каждого штабеля в отдельности и перемножьте полученные величины – так вы узнаете складочную кубатуру леса.
- Умножив полученную цифру на коэффициент, получите массу плотной кубатуры. Коэффициент для леса без коры до 2 м – 0,48, более 2 м – 0,43. Коэффициент для леса с корой до 2 м – 0,56, а более 2 м – 0,50.
Конечно, чтобы вы не тратили свое время, работники склада предложат вам свои услуги, но это настолько тонкое дело, что цифра может быть далеко не точной, и, конечно, не в вашу пользу.
Более подробные данные для диаметра бревна от 10 до 40 см.
Как рассчитать кубатуру круглого леса?
Вопрос подсчета кубатуры леса при его покупке волнует каждого, кто задумал строительство дома из дерева. Для расчета кубатуры используются различные способы, более точные или менее, с учетом их удобства для конкретных условий.
Расчет кубатуры по формуле
Достаточно точный, но не самый быстрый способ узнать объем каждого бревна, которые вы измеряете.
Формула для расчета кубатуры: V = 3.14хr2 xL.
- V – объем бревна.
- 3.14 – число Пи
- r – радиус торцевого спила бревна.
- L – длина строительного элемента.
Расчет кубатуры по таблице
Один из самых популярных вариантов: использовать специальные стандарты, регламентированные ГОСТ 2708-75 и ISO4480-83
Методика расчетов основана на арифметических действиях, однако простого перемножения диаметра бревна на его длину недостаточно, так как на кубатуру материалов для строительства деревянного дома влияют погрешности формы бревна и прочие факторы.
В таблице ГОСТа 2708-75 для расчета кубометров есть данные по следующим размерам бревен:
- Таблица 1 — лесоматериалы длиной от 1,0 до 9,5 м и толщиной от 3 до 120 см
- Таблица 2 — лесоматериалы длиной от 0,5 до 0,9 м и толщиной от 6 до 15 см
- Таблица 3 — лесоматериалы длиной от 10,0 до 13,5 м и толщиной от 8 до 38 см
- Таблица 4 — лесоматериалы длиной от 2,0 до 7,0 м и толщиной от 6 до 15 см
Пример таблицы для расчета кубатуры бревна диаметром от 18 до 40 мм и длиной от 4 до 8,5 м
| D | Длина | |||||||||
| 18 | 0,12 | 0,14 | 0,16 | 0,18 | 0,19 | 0,21 | 0,23 | 0,26 | 0,28 | 0,30 |
| 19 | 0,13 | 0,15 | 0,17 | 0,19 | 0,22 | 0,24 | 0,26 | 0,28 | 0,31 | 0,33 |
| 20 | 0,15 | 0,17 | 0,19 | 0,22 | 0,24 | 0,26 | 0,28 | 0,31 | 0,34 | 0,36 |
| 21 | 0,16 | 0,19 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,34 | 0,37 | 0,40 |
| 22 | 0,18 | 0,20 | 0,23 | 0,25 | 0,28 | 0,31 | 0,34 | 0,37 | 0,40 | 0,43 |
| 23 | 0,20 | 0,22 | 0,25 | 0,27 | 0,31 | 0,34 | 0,37 | 0,40 | 0,44 | 0,47 |
| 24 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,36 | 0,40 | 0,44 | 0,47 | 0,51 |
| 25 | 0,23 | 0,26 | 0,30 | 0,33 | 0,36 | 0,40 | 0,43 | 0,47 | 0,51 | 0,55 |
| 26 | 0,25 | 0,28 | 0,32 | 0,36 | 0,39 | 0,43 | 0,47 | 0,51 | 0,55 | 0,59 |
| 27 | 0,27 | 0,31 | 0,35 | 0,38 | 0,42 | 0,46 | 0,50 | 0,55 | 0,59 | 0,63 |
| 28 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,54 | 0,59 | 0,63 | 0,68 |
| 29 | 0,31 | 0,36 | 0,40 | 0,44 | 0,49 | 0,53 | 0,58 | 0,63 | 0,68 | 0,73 |
| 30 | 0,34 | 0,38 | 0,43 | 0,47 | 0,52 | 0,57 | 0,62 | 0,67 | 0,72 | 0,78 |
| 31 | 0,36 | 0,41 | 0,45 | 0,51 | 0,56 | 0,61 | 0,66 | 0,71 | 0,77 | 0,83 |
| 32 | 0,38 | 0,43 | 0,48 | 0,54 | 0,59 | 0,65 | 0,71 | 0,76 | 0,82 | 0,88 |
| 33 | 0,41 | 0,46 | 0,51 | 0,57 | 0,63 | 0,68 | 0,75 | 0,81 | 0,87 | 0,94 |
| 34 | 0,43 | 0,49 | 0,54 | 0,60 | 0,66 | 0,72 | 0,79 | 0,85 | 0,92 | 0,99 |
| 35 | 0,46 | 0,52 | 0,57 | 0,64 | 0,70 | 0,77 | 0,84 | 0,91 | 0,98 | 1,05 |
| 36 | 0,48 | 0,54 | 0,61 | 0,67 | 0,74 | 0,81 | 0,88 | 0,96 | 1,03 | 1,11 |
| 37 | 0,51 | 0,57 | 0,64 | 0,71 | 0,78 | 0,85 | 0,93 | 1,01 | 1,08 | 1,16 |
| 38 | 0,53 | 0,60 | 0,67 | 0,75 | 0,82 | 0,90 | 0,98 | 1,06 | 1,14 | 1,22 |
| 39 | 0,56 | 0,63 | 0,71 | 0,78 | 0,86 | 0,94 | 1,03 | 1,11 | 1,20 | 1,29 |
| 40 | 0,59 | 0,66 | 0,74 | 0,82 | 0,91 | 0,99 | 1,08 | 1,16 | 1,26 | 1,35 |
Таблицу применяют как в промышленном производстве, так и в частном домостроении.
В народе её называют «кубатурник»
На основе стандартов ГОСТ 2708-75 и ISO4480-83 функционируют специальные компьютерные программы, облегчающие расчеты по определению кубометров закупленного леса.
Как использовать таблицу расчета кубатуры на практике? Обычно измеряют диаметр верхнего среза бревна и его длину, после чего находят в таблице подходящие значения. Так как кубатурник составлен на основании стандартов, в него уже заложена неравномерность диаметра на протяжении всей длины бревна.
Однако некоторые специалисты придерживаются другого мнения как использовать кубатурник. Их вводы опираются на факт, что диаметр бревна не одинаков по всей его длине, поэтому для более точного расчета лучше измерять диаметр в двух местах и брать для использования таблицы среднее значение.
Помимо стандартизированного кубатурника, сегодня можно встретить и таблицы для определения объема бревен, составленные отдельными компаниями и специалистами.
Другие способы измерения кубатуры круглого леса
В промышленности при больших объемах измерять каждое бревно слишком затратно и неэффективно. Поэтому в подобных случаях используют такой метод подсчета кубатуры кругляка: сортируют бревна по длине, после чего — по диаметру верхнего среза. Измеряют по одному контрольному бревну в каждой группе.
Расчет кубических метров производят перемножением количества бревен в группе на объем контрольного, вычисленного по таблице. Однако данный способ весьма приблизителен и не может дать точного объема измеряемых бревен.
Чем-то похож на предыдущий способ измерения кубатуры и способ складирования, основанный на измерении места, занимаемого сложенным лесом. Считается, что пустоты между бревнами занимают примерно 20% от всей площади, и достаточно найти объем 80% пространства, занятого спиленным лесом. Эта цифра и будет кубатурой леса.
Минус данного способа в том, что он так же весьма приблизителен.
В современных условиях используются и более точные способы измерения кубатуры дерева — например, электронные приборы, которые могут рассчитать кубатуру растущего дерева, которое еще не успело стать бревном.
Как рассчитать кубатуру вам?
Наша строительная компания АНГАРА предлагает услуги проектирования и строительства домов из дерева под ключ. Нашим клиентам не приходится что-то рассчитывать самостоятельно, поскольку этим занимаются профессионалы: наши клиенты получают уже готовые расчеты и проекты, они могут в любое время посетить стройплощадку и посмотреть, как идет работа.
Если Вы становитесь нашим клиентом, то считать кубатуру будут наши инженеры. Они же и посоветуют материал для дома Вашей мечты (брус, профилированный брус, оцилиндрованное бревно, рубленное бревно), оптимальный диаметр и сечения материалов.
Вы можете отправить заявку на предварительный бесплатный расчет дома через специальную форму, задать вопрос нашему специалисту через окошко онлайн-консультации или просто позвонить нам по номеру +7 (3822) 233-100.
Несколько способов вычисления кубатуры лесоматериалов
Лесоматериалы часто используются для стройки: срубы, бани, беседки, другие здания. Но затем, чтоб осуществить закупку, изначально заготавливая реальное количество материалов, нужно знать их объемы (кубатуру). Каким образом рассчитать объем бревна?
Традиционно его измеряют в метрах кубических, а называется все это – кубатура. Посмотрим, как ее вычислить правильно. Есть методики, что применяются для определения необходимых для купли/продажи объемов кругляка и других лесоматериалов.
Первый метод – самый несложный и приблизительный
Данный метод заключается в том, чтобы измерить объем пространства, где находится строительный материал. Как правило, это склад либо сарай, поленница или кузов фуры, другие емкости условно прямоугольных форм. И для того, чтоб вычислить объем бревна в определенном помещении, нужно:
- Измерить объем этого пространства (кубический). Для этого измеряем ширину, длину и высоту места для хранения или перевозки. Замеренные габариты перемножаем. Полученное и будет объемом.
- Конечно же, следует учитывать: бревна, сохраняемые, к примеру, в помещении, или же – перевозимые в фуре, не займут все пространство, между ними образуются прослойки, и их следует исключить из вычисляемого объема. Специалисты утверждают: такие сегменты могут занимать до 20 процентов от всего пространства. Соответственно, 80 – займет сама древесина. То есть, коэффициент пустоты, который используется в данной формуле, составит 0,8. Чтоб рассчитать кубатуру бревна, необходимым будет: умножить объем склада на соответствующий коэффициент (0,8). Полученные цифры и будут необходимой нам кубатурой бревна.
Специалисты утверждают: такие сегменты могут занимать до 20 процентов от всего пространства. Соответственно, 80 – займет сама древесина. То есть, коэффициент пустоты, который используется в данной формуле, составит 0,8. Чтоб рассчитать кубатуру бревна, необходимым будет: умножить объем склада на соответствующий коэффициент (0,8). Полученные цифры и будут необходимой нам кубатурой бревна.Способ второй: формула
Данная методика расчетов наиболее подходящая для лесоматериалов, которые примерно одинаковы по своей длине и имеют схожий друг с другом диаметр. Для вычислений применяется следующая формула: π *R*L, где π равняется 3,14, R – радиусу бревна, а L – его же длине.
Совет: стройматериалы в виде бревен, конечно имеют схожий диаметр, но все-таки, чуть отличны друг от друга. И для того, чтобы получить наиболее точный результат, необходимо замерить объем любых трех единиц из партии – по вышеприведенной формуле. А затем эти параметры суммируются и делятся на 3. У нас вышло усредненное число. Полученные цифры умножаем на число имеющихся в нашем распоряжении бревен и получаем объем.
Способ третий: таблицы
Данная методика используется мастерами довольно часто в определении необходимого для строительства расчета кубатуры бревна. Это уже готовые таблицы, где приводятся уже подсчитанные цифры, наработанные опытным путем. Итак, замеряем диаметр бревна и его длину, подставляем эти значения в таблицу (смотрите ниже) и получаем искомое на пересечении столбцов.
Также, чтоб правильно вычислить эти значения, применяют кубатурник по ГОСТу 2708-75, где, согласно общепринятым условиям строительства, также обозначены искомые цифры, в зависимости от 2-х исходных: длины и диаметра бревна.
Для примера приведем ниже следующие таблички:
А еще для вычислений используют онлайн-кубатурник, к примеру, такого плана: http://www.enerteh.ru/news/kubaturnik.html
Пример алгоритма вычислений
Алгоритм для получения данных практически несложен в выполнении.
Для примера:
- Считаем по чертежу помещения полное количество пиломатериалов (кругляка), что будут использованы в возведении планируемого здания.
- При определении количества учитываем необходимую (или желаемую) толщину лесоматериалов (то есть, их диаметр).
- Замеряем усредненный объем бревна. Зная общее количество, которое имеется, получаем итоговый объем кругляка, что необходим для постройки. Примерный объем бревна рассчитываем по формуле (см. выше) или по таблице.
Для использования данного алгоритма нужно, чтоб круглые пиломатериалы отвечали некоторым критериям:
- форма должна быть условно цилиндрической;
- бревна должны быть примерно одной длины и диаметра.
Дело осложняется, в случае, если нужно обсчитать кубатуру стройматериалов различного формата. Поэтому, способы вычислений кубатуры для оцилиндрованных и необработанных бревен несколько отличаются.
Ссылка на видео по теме:
Кубатурник таблица
Данная кубатурник таблица поможет лесозаготовителям подсчитать заготовленную древесину круглого леса различного сортимента!
ГОСТ 2708-75для расчета объема круглого леса по диаметру (D) и длине (L) бревен.
D,см/ L,м
3
3,5
4
4,5
5
5,5
6
6,5
7
7,5
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
Объемы круглых лесоматериалов длиной 1,0-1,9 м ГОСТ 2708-75
Объемы круглых лесоматериалов длиной 2,0-2,9 м ГОСТ 2708-75
Объемы круглых лесоматериалов длиной 3,0-3,9 м ГОСТ 2708-75
Объемы круглых лесоматериалов длиной 4,0-4,9 м ГОСТ 2708-75
Объемы круглых лесоматериалов длиной 5,0-5,9 м ГОСТ 2708-75
Объемы круглых лесоматериалов длиной 6,0-6,9 м ГОСТ 2708-75
Объемы круглых лесоматериалов длиной 7,0-7,9 м ГОСТ 2708-75
Объемы круглых лесоматериалов длиной 8,0-8,9 м ГОСТ 2708-75
Объемы круглых лесоматериалов длиной 9,0-9,9 м ГОСТ 2708-75
Архив комментариев
Николай, а если бревно с одной стороны узкое (вершок), а с другой широкое? как тогда?
Измеряется только с вершинной части!
ничего себе! так в убыток можно выйти
Почему? Измерение объема деревьев так и построено! Посмотри мой пост http://lesorubles.
ru/?p=2285

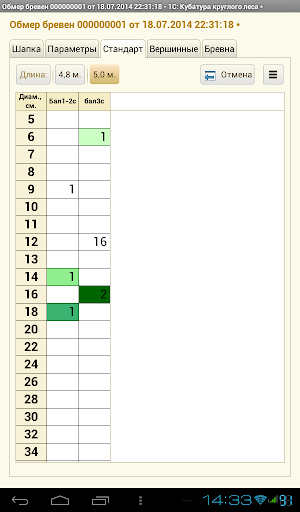

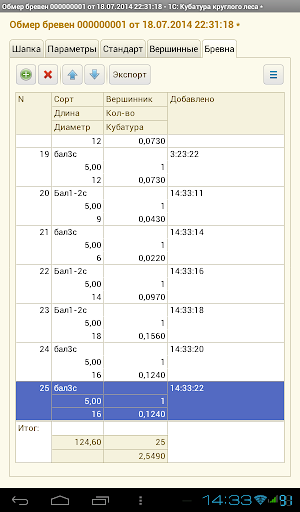

жаль что нет нормального кубатурника на андроид.Если кто знает где есть скинте ссылку.
Делай таблицу с формулами в Excel, вводишь только кол. бревен по диаметру.
Кстати. Для тех, кто думает, что дерево измеряется с наименьшей стороны, да, оно мериется с наименьшей, но в кубатурнике цифры стоят с учетом средней арифметической между наибольшим и наименьшим размером. Если кому интересно, то может проверить кубатурник, для примера посчитайте цилиндр 6 метров длиной с диаметром на 42 см. В кубатурнике это 1м3, а у Вас?
Да ты прав, получается 0.83 м3, в кубатурнике указан диаметр не с тонкого конца, а диаметр середины длины бревна(колодки). От этого итог, что мы покупаем 0.83 м3, а считают нам 1 м3 и плати за 1 м3.)
Опять не так. Вы правы, что диаметр указан середины, но не правы в том, что платите за м3, а фактически получаете меньше, ведь дерево имеет сбежность, у идеального дерева это 1 см. с метра, если продавать, мерить и считать только с наименьшего, то лесозаговитель уйдет далеко в минус, только сами подумайте, ведь надо (в идеале) спилить лишнии 6 см., эти лишние см, притащить, обрезать сучки, погрузить и вытащить из леса, потом перегрузить в фуру, потом разгрузить, хорошо, если один раз, и все это за счет лесозаготовителя? А если пилорама покупает, то получиться, что неоплаченная древесина вообще бесплатна, т.е. горбыль, который идет дальше в переработку достается бесплатно? Именно поэтому мериется по наименьшему, а в кубатурнике указан средний. А Вас еще озадачу, если считается деловая древесина, то мериется без коры, а дрова (береза, осина) с корой. Если дерево имеет не правильную окружность, считается среднее между наибольшим диаметром и наименьшим, естественно это с тонкого конца. Тут никто никого не обманывает, не мы кубатурник придумали, а еще в СССР, а там умели считать.
основные способы. Вычисление объема кубатуры складированного леса
При промышленной заготовке круглого леса довольно сложно определить его кубатуру.
Для точного подсчета объема каждого бревна можно воспользоваться формулой объема усеченного конуса, где учтены основные диаметры обоих спилов и длина самого бревна.
Круглый лес очень удобен и практичен для постройки домов, бань и прочих жилых и нежилых помещений.
На деле таким сложным способом кубический размер круглого леса не подсчитывают. Считать его во всем мире принято более быстрым способом. Используются для этого специальные таблицы.
Как рассчитать кубатуру единичного дерева без дополнительных замеров?
Еще несколько лет назад для вычисления объема единичного дерева использовали произведение среднего арифметического площадей спилов на длину дерева. С помощью измерителя (напоминает обычный штангенциркуль) определялся диаметр дерева в средней его части. Затем его умножали на 3 и получали площадь сечения.
Далее полученное число умножалось на длину заготовки, и получался объемный результат. Такой способ расчета является неточным, так как не учитывается толщина коры. Число Пи бралось с большим отклонением от реального, да и формула в искаженном ее виде давала большие погрешности.
Сама формула выглядит так: диаметр оцилиндрованного бревна делится на 2 и возводится в квадрат, затем умножается на число Пи и на длину бревна.
Даже если произвести замеры толщины коры и учитывать это для определения диаметра именно дерева, то отклонения от настоящих показателей будут неточными, хотя и с меньшей погрешностью. Более точные вычисления показали, что фактические отклонения в расчетах кубатуры круглого бревна при примитивных измерениях имеют определенную зависимость от параметров дерева, что и было учтено при составлении соответствующих таблиц для определения объемного параметра. Попробуем разобраться, каким образом рассчитать кубатуру леса. Для этого потребуются:
- рулетка;
- соответствующие расчетные таблицы, где есть конечная кубатура.
Вернуться к оглавлению
?
Особенности .
Сколько весит куб доски?Технология расчета объема единичного бревна
Сначала необходимо с помощью рулетки сделать замер длины дерева и его диаметра на спиле в верхней части (без учета коры). После этого заглянем в табличные параметры: на пересечении строчки, где указывается длина дерева, и столбца с указанием соответствующего диаметра находим объем измеряемого тела. Все просто и надежно.
Такие вычисления тоже нельзя назвать абсолютно точными, поскольку не учтены особенности, в которых выращивался лес, и форма ствола. Но на такие мелочи при больших объемах заготовки принято не обращать внимания.
Вернуться к оглавлению
Вычисление объема кубатуры складированного леса
При промышленных объемах заготовки круглого бревна используются другие приемы и табличные данные. По сущности круглый лесной массив в складированном состоянии имеет форму прямоугольного параллелепипеда. Вычисления его объема знакомы всем со школьной скамьи. Но пользоваться таким методом нельзя, так как не будут учтены размеры пустот между бревнами. Кстати, они тоже напрямую зависят от диаметра бревен, которые поддаются математическому исчислению.
Путем многочисленных расчетов был определен коэффициент, с помощью которого составлена специальная таблица. Работает она аналогично ранее описанной таблицей, с той лишь разницей, что в расчет берутся объем упомянутого параллелепипеда и средний показатель толщины верхнего среза. Кубатуру леса рассчитать получается с большой точностью.
Но нельзя надеяться на хорошую точность расчетов при неаккуратном штабелировании лесной продукции. Такая процедура не используется при складском хранении леса, так как в этом случае оценивается объем, который занимает круглый лес непосредственно на складе.
Вычислить кубатуру очень легко после предварительного взвешивания леса.
Далее необходимо произвести расчет объема путем деления массы леса на плотность, которая соответствует типу древесины.
Такой расчет тоже не может считаться идеальным, так как лес в разной степени зрелости имеет отклонение в плотности. Особую роль здесь может сыграть и влажность древесины.- Как посчитать кубатуру без использования таблиц?
При промышленной заготовке круглого леса довольно сложно определить его кубатуру. Для точного подсчета объема каждого бревна можно воспользоваться формулой объема усеченного конуса, где учтены основные диаметры обоих спилов и длина самого бревна.
Круглый лес очень удобен и практичен для постройки домов, бань и прочих жилых и нежилых помещений.
На деле таким сложным способом кубический размер круглого леса не подсчитывают. Считать его во всем мире принято более быстрым способом. Используются для этого специальные таблицы.
Как рассчитать кубатуру единичного дерева без дополнительных замеров?
Кубический метр древесины и складной кубический метр круглого леса.
Еще несколько лет назад для вычисления объема единичного дерева использовали произведение среднего арифметического площадей спилов на длину дерева. С помощью измерителя (напоминает обычный штангенциркуль) определялся диаметр дерева в средней его части. Затем его умножали на 3 и получали площадь сечения.
Далее полученное число умножалось на длину заготовки, и получался объемный результат. Такой способ расчета является неточным, так как не учитывается толщина коры. Число Пи бралось с большим отклонением от реального, да и формула в искаженном ее виде давала большие погрешности.
Сама формула выглядит так: диаметр оцилиндрованного бревна делится на 2 и возводится в квадрат, затем умножается на число Пи и на длину бревна.
Даже если произвести замеры толщины коры и учитывать это для определения диаметра именно дерева, то отклонения от настоящих показателей будут неточными, хотя и с меньшей погрешностью. Более точные вычисления показали, что фактические отклонения в расчетах кубатуры круглого бревна при примитивных измерениях имеют определенную зависимость от параметров дерева, что и было учтено при составлении соответствующих таблиц для определения объемного параметра..jpg)
Попробуем разобраться, каким образом рассчитать кубатуру леса. Для этого потребуются:
- рулетка;
- соответствующие расчетные таблицы, где есть конечная кубатура.
Вернуться к оглавлению
Технология расчета объема единичного бревна
Сначала необходимо с помощью рулетки сделать замер длины дерева и его диаметра на спиле в верхней части (без учета коры). После этого заглянем в табличные параметры: на пересечении строчки, где указывается длина дерева, и столбца с указанием соответствующего диаметра находим объем измеряемого тела. Все просто и надежно.
Такие вычисления тоже нельзя назвать абсолютно точными, поскольку не учтены особенности, в которых выращивался лес, и форма ствола. Но на такие мелочи при больших объемах заготовки принято не обращать внимания.
Вернуться к оглавлению
Вычисление объема кубатуры складированного леса
При промышленных объемах заготовки круглого бревна используются другие приемы и табличные данные. По сущности круглый лесной массив в складированном состоянии имеет форму прямоугольного параллелепипеда. Вычисления его объема знакомы всем со школьной скамьи. Но пользоваться таким методом нельзя, так как не будут учтены размеры пустот между бревнами. Кстати, они тоже напрямую зависят от диаметра бревен, которые поддаются математическому исчислению.
Путем многочисленных расчетов был определен коэффициент, с помощью которого составлена специальная таблица. Работает она аналогично ранее описанной таблицей, с той лишь разницей, что в расчет берутся объем упомянутого параллелепипеда и средний показатель толщины верхнего среза. Кубатуру леса рассчитать получается с большой точностью.
Виды пиломатериала и их объем.
Но нельзя надеяться на хорошую точность расчетов при неаккуратном штабелировании лесной продукции. Такая процедура не используется при складском хранении леса, так как в этом случае оценивается объем, который занимает круглый лес непосредственно на складе.
Вычислить кубатуру очень легко после предварительного взвешивания леса.
Далее необходимо произвести расчет объема путем деления массы леса на плотность, которая соответствует типу древесины. Такой расчет тоже не может считаться идеальным, так как лес в разной степени зрелости имеет отклонение в плотности. Особую роль здесь может сыграть и влажность древесины.
Для многих строителей знакома тема расчета количества бревен в кубе. Но для неподготовленного человека это может показаться не только очень далеким, но и непонятным. И очень часто возникают разногласия между самими строителями, а также между строителями и заказчиком о том, сколько бревен в кубе должно быть.
Для того, чтобы разобраться с этой проблемой, обычно используют математический метод, который в несколько минут может дать четкий ответ о том, сколько нужно бревен для определенного количества кубометров.
Как правило, в строительстве деревянных зданий используются оцилиндрованные бревна. Но этот материал может отличаться по размеру, то есть по длине и диаметру. За единицу измерения принято брать сантиметры. В одном кубометре находится один миллион сантиметров. Таким образом, вначале нужно определиться с размерами бревен.
Для того, чтобы измерить размер бревен, потребуется обычная сантиметровая рулетка. Все бревна, как правило, изначально должны быть одного размера, а в дальнейшем, в зависимости от проекта, они распиливаются на необходимые элементы.
Так, измерив с помощью рулетки размер бревна, мы получаем значения длины и диаметра в сантиметрах. Для примера, попробуем высчитать, сколько нужно бревен для одного кубометра, если бревна имеют длину шесть метров, а их диаметр восемнадцать сантиметров.
Для расчета потребуется следующая формула:
Объем = Пи * Радиус * Радиус * Длина.
Шесть метров в данном случае равняется шестистам сантиметрам. Число Пи всегда равняется 3,14. Радиус мы получаем путем деления диаметра на два.
Таким образом, формула у нас приобретает следующий вид: Объем = 3,14 * (18:2) * (18:2) * 600 = 3,14 * 9 * 9 * 600 = 152604 сантиметров. Для перевода в кубометры делим получившееся число на один миллион: 152604: 1000000 = 0,1526. Этот результат говорит нам о том, что одно бревно такого размера будет занимать всего лишь 0,15 с небольшим кубометра.
Теперь необходимо разобраться с тем, сколько бревен в метре. Это наша основная задача. Для этого мы разделим один кубометр на результат наших вычислений — 0,1526. Получается: Количество = 1: 0,1526 = 6,55 бревен. Получается, что для одного кубометра нам необходимо взять около семи бревен заданного размера.
Если рассматривать бревна большего диаметра, например, в двадцать четыре сантиметра, то результаты вычислений будут другими:
Объем = 3,14 * 12 * 12 * 600 = 271296 кубических сантиметров = 0,2713 кубометров.
Значит, в одном кубометре будет: 1: 0,2713 = 3,69 бревен. В данном случае в одном кубометре будет меньше бревен.
Для расчета количества бревен в кубометре используется совсем простая формула, которая позволяет в считанные минуты высчитать результат. Для расчетов, конечно же, лучше вооружиться рулеткой и калькулятором.
Данный вопрос является самым актуальным, когда речь заходит о строительстве дома из бревна. Как же посчитать самостоятельно кубатуру дома? Как проверить заявленные кубы леса в смете от застройщика?
Здесь представлена таблица, в которой указана кубатура круглого леса в зависимости от диаметра бревна. Данные расчеты приведены в соответствии с ГОСТ 2708-75, который действует на территории Российской Федерации с 1975 года. Таблица позволяет рассчитать, сколько кубов круглого леса потребуется, чтобы возвести дом из бревна от производителя.
Стандартная длина
брёвен, которые используются для строительства срубов, составляет 6 метров.
Заготовки такой длины используются чаще всего. Бревна, длина которых больше 6
метров, используется для производства домов ручной рубки очень
редко.
Чаще всего архитектор оптимизирует сруб по карте раскроя таким образом, чтобы избежать (или минимизировать) использование длинномеров. Оцилиндрованное бревно свыше 6 метров произвести технически вообще невозможно.Ниже в таблице представлен кубатурник круглого леса, и для Вашего удобства, мы сделали подсветку столбца 6-ти метровых заготовок.
Таблица расчета кубатуры круглого леса диаметром от 10 до 100 см и длиной от 3 до 8 метров | |||||||||||
| | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| 0,026 | 0,031 | 0,037 | 0,044 | 0,051 | 0,058 | 0,065 | 0,075 | 0,082 | 0,09 | 0,1 | |
| D 11 cм | 0,032 | 0,037 | 0,045 | 0,053 | 0,062 | 0,07 | 0,08 | 0,09 | 0,098 | 0,108 | 0,12 |
| D 12 cм | 0,038 | 0,046 | 0,053 | 0,063 | 0,073 | 0,083 | 0,093 | 0,103 | 0,114 | 0,125 | 0,138 |
| D 13 cм | 0,045 | 0,053 | 0,062 | 0,075 | 0,085 | 0,097 | 0,108 | 0,12 | 0,132 | 0,144 | 0,158 |
| D 14 cм | 0,052 | 0,061 | 0,073 | 0,084 | 0,097 | 0,11 | 0,123 | 0,135 | 0,15 | 0,164 | 0,179 |
| D 15 cм | 0,06 | 0,071 | 0,084 | 0,097 | 0,11 | 0,125 | 0,139 | 0,153 | 0,169 | 0,182 | 0,199 |
| D 16 cм | 0,069 | 0,082 | 0,095 | 0,11 | 0,124 | 0,14 | 0,155 | 0,172 | 0,189 | 0,2 | 0,22 |
| D 17 cм | 0,077 | 0,092 | 0,107 | 0,124 | 0,14 | 0,157 | 0,174 | 0,191 | 0,209 | 0,225 | 0,25 |
| D 18 cм | 0,086 | 0,103 | 0,12 | 0,138 | 0,156 | 0,175 | 0,194 | 0,21 | 0,23 | 0,25 | 0,28 |
| D 19 cм | 0,097 | 0,115 | 0,134 | 0,154 | 0,173 | 0,193 | 0,212 | 0,235 | 0,255 | 0,275 | 0,305 |
| 3,0 м | 3,5 м | 4,0 м | 4,5 м | 5,0 м | 5,5 м | 6,0 м | 6,5 м | 7,0 м | 7,5 м | 8,0 м | |
| D 20 cм | 0,107 | 0,126 | 0,147 | 0,17 | 0,19 | 0,21 | 0,23 | 0,26 | 0,28 | 0,3 | 0,33 |
| D 21 см | 0,119 | 0,14 | 0,163 | 0,185 | 0,21 | 0,23 | 0,255 | 0,285 | 0,31 | 0,335 | 0,365 |
| D 22 cм | 0,134 | 0,154 | 0,178 | 0,2 | 0,23 | 0,25 | 0,28 | 0,31 | 0,34 | 0,37 | 0,4 |
| D 23 cм | 0,114 | 0,169 | 0,194 | 0,22 | 0,25 | 0,275 | 0,305 | 0,335 | 0,37 | 0,4 | 0,435 |
| D 24 cм | 0,157 | 0,184 | 0,21 | 0,24 | 0,27 | 0,3 | 0,33 | 0,36 | 0,4 | 0,43 | 0,47 |
| D 25 cм | 0,171 | 0,197 | 0,23 | 0,26 | 0,295 | 0,325 | 0,36 | 0,395 | 0,43 | 0,465 | 0,505 |
| D 26 cм | 0,185 | 0,21 | 0,25 | 0,28 | 0,32 | 0,35 | 0,39 | 0,43 | 0,46 | 0,5 | 0,54 |
| D 27 cм | 0,203 | 0,23 | 0,27 | 0,305 | 0,345 | 0,38 | 0,42 | 0,46 | 0,495 | 0,54 | 0,585 |
| D 28 cм | 0,22 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | 0,58 | 0,63 |
| D 29 cм | 0,235 | 0,27 | 0,31 | 0,355 | 0,395 | 0,44 | 0,485 | 0,525 | 0,57 | 0,62 | 0,675 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 30 cм | 0,25 | 0,29 | 0,33 | 0,38 | 0,42 | 0,47 | 0,52 | 0,56 | 0,61 | 0,66 | 0,72 |
| D 31 мм | 0,265 | 0,31 | 0,355 | 0,405 | 0,45 | 0,5 | 0,555 | 0,6 | 0,655 | 0,72 | 0,77 |
| D 32 cм | 0,28 | 0,33 | 0,38 | 0,43 | 0,48 | 0,53 | 0,59 | 0,64 | 0,7 | 0,76 | 0,82 |
| D 33 cм | 0,3 | 0,35 | 0,405 | 0,46 | 0,51 | 0,565 | 0,625 | 0,68 | 0,74 | 0,805 | 0,87 |
| D 34 cм | 0,32 | 0,37 | 0,43 | 0,49 | 0,54 | 0,6 | 0,66 | 0,72 | 0,78 | 0,85 | 0,92 |
| D 35 cм | 0,34 | 0,395 | 0,455 | 0,515 | 0,57 | 0,635 | 0,7 | 0,76 | 0,83 | 0,9 | 0,97 |
| D 36 cм | 0,36 | 0,42 | 0,48 | 0,54 | 0,6 | 0,67 | 0,74 | 0,8 | 0,88 | 0,95 | 1,02 |
| 0,375 | 0,44 | 0,505 | 0,57 | 0,635 | 0,705 | 0,78 | 0,85 | 0,925 | 1,0 | 1,075 | |
| D 38 cм | 0,39 | 0,46 | 0,53 | 0,6 | 0,67 | 0,74 | 0,82 | 0,9 | 0,97 | 1,05 | 1,13 |
| D 39 cм | 0,41 | 0,48 | 0,555 | 0,63 | 0,705 | 0,78 | 0,86 | 0,945 | 1,02 | 1,105 | 1,19 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| 0,43 | 0,5 | 0,58 | 0,66 | 0,74 | 0,82 | 0,9 | 0,99 | 1,07 | 1,16 | 1,25 | |
| D 41 cм | 0,45 | 0,53 | 0,61 | 0,695 | 0,775 | 0,86 | 0,95 | 1,035 | 1,125 | 1,22 | 1,315 |
| D 42 cм | 0,47 | 0,56 | 0,64 | 0,73 | 0,81 | 0,9 | 1,0 | 1,08 | 1,18 | 1,28 | 1,38 |
| D 43 cм | 0,495 | 0,585 | 0,67 | 0,765 | 0,85 | 0,945 | 1,045 | 1,14 | 1,24 | 1,34 | 1,34 |
| D 44 cм | 0,515 | 0,61 | 0,7 | 0,8 | 0,89 | 0,89 | 1,09 | 1,2 | 1,3 | 1,4 | 1,51 |
| D 45 cм | 0,543 | 0,64 | 0,735 | 0,835 | 0,935 | 1,035 | 1,14 | 1,25 | 1,355 | 1,465 | 1,48 |
| D 46 cм | 0,57 | 0,67 | 0,77 | 0,87 | 0,98 | 1,08 | 1,19 | 1,3 | 1,41 | 1,53 | 1,65 |
| D 47 cм | 0,595 | 0,7 | 0,805 | 0,91 | 1,02 | 1,13 | 1,245 | 1,355 | 1,475 | 1,6 | 1,725 |
| D 48 cм | 0,62 | 0,73 | 0,84 | 0,95 | 1,06 | 1,18 | 1,3 | 1,41 | 1,54 | 1,167 | 1,8 |
| D 49 cм | 0,645 | 0,76 | 0,875 | 0,99 | 1,105 | 1,23 | 1,355 | 1,475 | 1,605 | 1,74 | 1,875 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 50 cм | 0,67 | 0,79 | 0,91 | 1,03 | 1,15 | 1,28 | 1,41 | 1,54 | 1,67 | 1,81 | 1,95 |
| D 51 cм | 0,7 | 0,825 | 0,95 | 1,075 | 1,2 | 1,335 | 1,47 | 1,605 | 1,74 | 1,89 | 2,035 |
| D 52 cм | 0,73 | 0,86 | 0,99 | 1,12 | 1,25 | 1,39 | 1,53 | 1,67 | 1,81 | 1,97 | 2,12 |
| D 53 cм | 0,765 | 0,895 | 1,03 | 1,165 | 1,3 | 1,445 | 1,59 | 1,735 | 1,885 | 2,045 | 2,205 |
| D 54 cм | 0,8 | 0,93 | 1,07 | 1,21 | 1,35 | 1,5 | 1,65 | 1,8 | 1,96 | 2,12 | 2,29 |
| D 55 см | 0,83 | 0,97 | 1,115 | 1,26 | 1,405 | 1,56 | 1,715 | 1,875 | 2,035 | 2,2 | 2,375 |
| D 56 cм | 0,86 | 1,01 | 1,16 | 1,31 | 1,46 | 1,62 | 1,78 | 1,95 | 2,11 | 2,28 | 2,46 |
| D 57 cм | 0,89 | 1,045 | 1,205 | 1,36 | 1,515 | 1,68 | 1,875 | 2,015 | 2,19 | 2,365 | 2,545 |
| D 58 cм | 0,92 | 1,08 | 1,25 | 1,41 | 1,57 | 1,74 | 1,91 | 2,08 | 2,27 | 2,45 | 2,63 |
| D 59 cм | 0,955 | 1,12 | 1,29 | 1,46 | 1,625 | 1,8 | 1,98 | 2,155 | 2,345 | 2,535 | 2,72 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 60 cм | 0,99 | 1,16 | 1,33 | 1,151 | 1,151 | 1,86 | 2,05 | 2,23 | 2,42 | 2,62 | 2,81 |
| D 61 cм | 1,025 | 1,2 | 1,38 | 1,565 | 1,74 | 1,925 | 2,115 | 2,3 | 2,495 | 2,7 | 2,9 |
| D 62 см | 1,06 | 1,24 | 1,43 | 1,62 | 1,8 | 1,99 | 2,18 | 2,37 | 2,57 | 2,78 | 2,99 |
| D 63 см | 1,095 | 1,285 | 1,475 | 1,67 | 1,855 | 2,05 | 2,25 | 2,445 | 2,65 | 2,865 | 3,08 |
| D 64 cм | 1,13 | 1,33 | 1,52 | 1,72 | 1,61 | 2,11 | 2,32 | 2,52 | 2,73 | 2,95 | 3,17 |
| D 65 cм | 1,165 | 1,365 | 1,565 | 1,77 | 1,965 | 2,17 | 2,38 | 2,59 | 2,805 | 3,03 | 3,275 |
| D 66 cм | 1,2 | 1,4 | 1,61 | 1,82 | 2,02 | 2,23 | 2,44 | 2,66 | 2,88 | 3,11 | 3,38 |
| D 67 cм | 1,235 | 1,445 | 1,655 | 1,87 | 2,075 | 2,29 | 2,505 | 2,735 | 2,965 | 3,21 | 3,485 |
| D 68 cм | 1,27 | 1,49 | 1,7 | 1,92 | 2,13 | 2,35 | 2,57 | 2,81 | 3,05 | 3,31 | 3,59 |
| D 69 cм | 1,305 | 1,53 | 1,75 | 1,97 | 2,19 | 2,415 | 2,645 | 2,89 | 3,14 | 3,41 | 3,695 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 70 cм | 1,34 | 1,57 | 1,8 | 2,02 | 2,25 | 2,48 | 2,72 | 2,97 | 3,23 | 3,51 | 3,8 |
| D 71 cм | 1,375 | 1,615 | 1,85 | 2,08 | 2,315 | 2,55 | 2,795 | 3,055 | 3,325 | 3,615 | 3,91 |
| D 72 cм | 1,41 | 1,66 | 1,9 | 2,14 | 2,38 | 2,62 | 2,87 | 3,14 | 3,42 | 3,72 | 4,02 |
| D 73 cм | 1,45 | 1,705 | 1,955 | 2,2 | 2,45 | 2,695 | 2,95 | 3,23 | 3,52 | 3,82 | 4,135 |
| D 74 cм | 1,49 | 1,75 | 2,01 | 2,26 | 2,52 | 2,77 | 3,03 | 3,32 | 3,62 | 3,92 | 4,25 |
| D 75 см | 1,53 | 1,8 | 2,065 | 2,325 | 2,595 | 2,845 | 3,115 | 3,415 | 3,715 | 4,03 | 4,365 |
| D 76 cм | 1,57 | 1,85 | 2,12 | 2,39 | 2,67 | 2,92 | 3,2 | 3,51 | 3,81 | 4,14 | 4,48 |
| D 77 cм | 1,615 | 1,9 | 2,18 | 2,455 | 2,745 | 3,0 | 3,29 | 3,605 | 3,925 | 4,255 | 4,6 |
| D 78 cм | 1,66 | 1,95 | 2,24 | 2,52 | 2,82 | 3,08 | 3,38 | 3,7 | 4,04 | 4,37 | 4,72 |
| D 79 cм | 1,7 | 2,0 | 2,295 | 2,59 | 2,895 | 3,16 | 3,475 | 3,8 | 4,15 | 4,485 | 4,835 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 80 cм | 1,74 | 2,05 | 2,35 | 2,66 | 2,97 | 3,24 | 3,57 | 3,9 | 4,26 | 4,6 | 4,95 |
| D 81 cм | 1,785 | 2,1 | 2,41 | 2,73 | 3,05 | 3,325 | 3,66 | 4,005 | 4,365 | 4,51 | 5,085 |
| D 82 см | 1,83 | 2,15 | 2,47 | 2,8 | 3,13 | 3,41 | 3,75 | 4,11 | 4,47 | 4,82 | 5,22 |
| D 83 cм | 1,875 | 2,205 | 2,53 | 2,87 | 3,205 | 3,495 | 3,845 | 4,215 | 4,585 | 4,495 | 5,345 |
| D 84 см | 1,92 | 2,26 | 2,59 | 2,94 | 3,28 | 3,58 | 3,94 | 4,32 | 4,7 | 5,07 | 5,47 |
| D 85 cм | 1,965 | 2,315 | 2,65 | 2,985 | 3,34 | 3,675 | 4,035 | 4,43 | 4,82 | 5,195 | 5,595 |
| D 86 cм | 2,01 | 2,37 | 2,71 | 3,03 | 3,4 | 3,77 | 4,13 | 4,54 | 4,94 | 5,32 | 5,72 |
| D 87 cм | 2,06 | 2,425 | 2,78 | 3,13 | 3,5 | 3,86 | 4,235 | 4,655 | 5,06 | 5,445 | 5,86 |
| D 88 cм | 2,11 | 2,48 | 2,85 | 3,23 | 3,6 | 3,95 | 4,34 | 4,77 | 5,18 | 5,57 | 6,0 |
| D 89 cм | 2,16 | 2,535 | 2,915 | 3,3 | 3,685 | 4,045 | 4,45 | 4,88 | 5,3 | 5,7 | 6,135 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 90 cм | 2,21 | 2,59 | 2,98 | 3,37 | 3,77 | 4,145 | 4,56 | 4,99 | 5,42 | 5,83 | 6,27 |
| D 91 cм | 2,255 | 2,65 | 3,045 | 3,45 | 3,45 | 4,24 | 4,67 | 5,105 | 5,545 | 5,96 | 6,41 |
| D 92 cм | 2,3 | 2,71 | 3,11 | 3,53 | 3,94 | 4,34 | 4,78 | 5,22 | 5,67 | 6,09 | 6,55 |
| D 93 cм | 2,355 | 2,77 | 3,18 | 3,605 | 4,025 | 4,43 | 4,89 | 5,345 | 5,795 | 6,225 | 6,69 |
| D 94 см | 2,41 | 2,83 | 3,25 | 3,68 | 4,11 | 4,52 | 5,0 | 5,47 | 5,92 | 6,36 | 6,83 |
| D 95 см | 2,46 | 2,89 | 3,32 | 3,76 | 4,2 | 4,625 | 5,11 | 5,58 | 6,045 | 6,495 | 6,975 |
| D 96 cм | 2,51 | 2,95 | 3,39 | 3,84 | 4,29 | 4,73 | 5,22 | 5,69 | 6,17 | 6,63 | 7,12 |
| D 97 cм | 2,565 | 3,01 | 3,46 | 3,92 | 4,38 | 4,83 | 5,335 | 5,81 | 6,3 | 6,77 | 7,28 |
| D 98 cм | 2,62 | 3,07 | 3,53 | 4,0 | 4,47 | 4,93 | 5,45 | 5,93 | 6,43 | 6,91 | 7,44 |
| D 99 cм | 2,67 | 3,135 | 3,6 | 4,085 | 4,56 | 5,035 | 5,565 | 6,06 | 6,565 | 7,055 | 7,585 |
| D 100 cм | 2,72 | 3,2 | 3,67 | 4,17 | 4,65 | 5,14 | 5,68 | 6,19 | 6,7 | 7,2 | 7,73 |
Как считается кубатура деревянного дома при предварительном расчёте?
Для начала нужно
посчитать, сколько заготовок необходимо для строительства дома из бревна.
В готовых проектах от «АЗБУКИ ЛЕСА» данная информация содержится в разделе «Карты раскроя».
На фотографии ниже представлена сводная информация для строительства по .
Это данные для оцилиндрованного бревна диаметром 240 мм и длиной 6 метров. Мы видим по карте раскроя, что для строительства нам потребуется 547 заготовок, при пересчете на кубические метры согласно таблице, представленной выше, получается 146,71 м3. Эти данные автоматически рассчитаны программой «АТ – ВЕНЦЫ».
Программа, в которой наши архитекторы проектируют деревянные дома, дает точную кубатуру без оконных и дверных проемом, с учетом всех конструктивных особенностей деревянного дома. Добиться такой точности при ручном расчете практически невозможно.
547*0,33= 180,51 м3.
Таким образом, мы получили результат с учетом лунного паза — бревно, условно говоря, посчитано как цилиндр, а программа считает за вычетом лунного паза.
Данный расчет еще раз доказывает важность профессионального проекта и наличия карт раскроя, которые позволяют очень точно рассчитать количество бревна и пиломатериалов и рационально использовать строительный бюджет. Но для ориентировочных расчетов, чтобы понять порядок цен, такой метод является очень информативным.
Математический метод подсчета кубатуры деревянного дома (с практическим примером)
Что же делать, если Вам понравился дом на картинке, и у Вас нет ни полного проекта, а уж тем более карты раскроя? В таком случае нужно набраться терпения и подсчитать вручную длину всех брёвен по плану. Надо понимать, что в этом случае погрешность с реальным результатом может быть значительная, причем в обе стороны.
Задача состоит в том, чтобы посчитать, сколько нужно заготовок для строительства дома из бревна. Стандартная длина бревна, как мы уже ранее сообщили Вам, зачастую не превышает 6 метров. Очень важно на этом этапе определиться с высотой этажей! И согласно этому вычислить число венцов.
Для этого нам потребуется таблица высоты профиля бревна в зависимости от диаметра.
Она представлена ниже. Считаем длину
всех венцов (бревен), включая фронтоны, и делим полученное число на 6.
| Диаметр бревна, мм | Высота венца, м | Высота венца, мм |
| 220 | 0,1905 | 190,5 |
| 240 | 0,2078 | 207,8 |
| 260 | 0,2252 | 225,2 |
| 280 | 0,2425 | 242,5 |
| 300 | 0,2598 | 259,8 |
| 320 | 0,2771 | 277,1 |
| 340 | 0,2944 | 294,4 |
| 360 | 0,3225 | 322,5 |
| 380 | 0,3399 | 339,9 |
| 400 | 0,3572 | 357,2 |
ПРИМЕР:
Предположим, что мы хотим построить дом из рубленного бревна диаметром 320 мм. Один полноценный этаж, второй этаж — мансарда. Желаемая высота первого этажа после усадки — 3100 мм, желаемая высота мансарды у стены — 1500 мм. Высота одного венца при диаметре 320 мм составляет 0,2771 мм.
Важно! Средняя высота первого этажа любого сруба до усадки равна 3,2 м, высота аттиковой стены в мансарде в среднем составляет 1,5-1,7 м. После усадки высота стен уменьшится примерно на 7-10 %, поэтому это нужно учесть при первоначальных расчетах. Так же необходимо учесть состав пола первого и второго этажей. Грамотный архитектор Вам всегда подскажет, как правильно это сделать.
Итак, в нашем примере:
- Первый этаж до усадки: 12 венцов, что будет равно 3,33 м.
- Аттиковая стена в мансарде до усадки: 6 венцов, что равно 1,66 м.
Теперь нам нужна длина стен каждого этажа. Для этого необходимо посчитать по плану периметр всех стен (несущих и внутренних).
Предположим, что длина первого этажа у нас 100 метров погонных, а длина мансардного этажа составила 85 м.
п. Это результат без вычета оконных и
дверных проемов. Если нужно более точное число, то нужно просчитать все проемы по
длине и высоте и вычесть из общего числа.Будем рассматривать более упрощенный вариант подсчета кубатуры дома из бревна от производителя.
Так,
- Первый этаж 100 м*12 венцов = 1200 м.п
- Мансардный этаж 85 м *6 венцов = 510 м.п.
Таким образом, мы получили общую длину только стен, без учета фронтонов, балконов, террас, вертикальных опорных столбов, рубленных ферм и других элементов, которые могут входить в проект дома.
Важно! К полученному результату кубатуры нужно прибавить 5%, которые придутся на фигурные выпуски бревен и коньковые бревна. Точное число зависит от диаметра бревна, метода рубки. Для ориентировочных расчетов ограничимся 5%.Итак, делим полученную длину на 6 метров и получаем 1718 /6 = 286,33 шт. Таким образом, для возведения стен в нашем срубе потребуется 287 заготовок. Умножаем это число на 0,59 (данные из «Таблицы расчета кубатуры круглого леса») и получаем 169,33 м3.
К полученной кубатуре нам необходимо добавить фронтоны. Их в самом простом случае 2, они треугольные. Площадь 2-х треугольников будет примерно равна площади прямоугольника. Поэтому, считаем длину одной стены, где фронтон. Умножаем на количество венцов и получаем длину бревна в обоих фронтонах. Результат делим на 6.
Важно! Сумма венцов мансарды и фронтонов равна высоте первого этажа. Поэтому, если у нас количество венцов первого этажа равно 12, а в мансарде — 6 венцов, то во фронтонах будет 6 венцов (12– 6=6).Предположим, что длина фронтона равна 11 метров, венцов у нас 6. Значит, 11*6 = 66 м. Делим на 6, получаем 11 штук. 11 *0,59 = 6,49 м3
Таким образом, кубатура нашего дома из бревна диаметром 320 мм составляет 169,33 + 6,49 = 175,82 м3. При округлении получили 176 м3.
Можно было пойти и от обратного, сначала посчитать
количество всех заготовок, а потом перевести в кубические метры.
Проверим наш результат
таким способом:
287 (заготовки для стен) + 11 (заготовки для фронтонов) = 298 *0,59 = 175,82 м3, округлили, 176 м3.
То есть, все посчитано верно.
Важно! Не забывайте, что это еще не окончательный результат. Нужно изучить эскиз и если есть террасы, балконы и вертикальные столбы, их необходимо прибавить к общему числу. Это считаем вручную, т.к. расчет у нас с Вами — математический. Например, если есть столбы, то каждый столб считаем за одну 6-ти метровую заготовку нужного диаметра. Также считаем ограду для террасы, перерубы, рубленные фермы и другие элементы.
Теперь Вы знаете, как рассчитать кубатуру рубленного дома или дома из оцилиндрованного бревна. Если Вы НЕ хотите заниматься сложными расчетами самостоятельно, обращайтесь к нашим специалистам! Мы сделаем для Вас подробную смету. Это бесплатная услуга и ни к чему Вас не обязывает.
При заказе проекта дома из оцилиндрованного бревна все пиломатериалы будут автоматические подсчитаны максимально точно.
Готовые проекты домов и бань от «АЗБУКИ ЛЕСА» представлены в нашем .
Чтобы получить смету, отправьте план Вашего будущего дома на
В письме укажите желаемый диаметр бревна, предполагаемую высоту каждого этажа, технологию строительства и другие данные, которые необходимо знать менеджеру для составления точной сметы.
формула для определения объема бревна
При покупке необработанного леса каждый кубический дециметр для нас очень важен. Особенно если мы точно рассчитали количество необходимого леса для последующего распила либо оцилиндрованных бревен. Поэтому очень важно знать точный объем поставляемого леса-кругляка.
Обмер и учет лесных материалов.
Так как пиломатериалы и поставляемый вес при расчетах учитывают в кубических метрах, то стоимость леса измеряется в денежных единицах за кубический м.
Поэтому нужно знать фактический объем древесины, которую вы заказываете или покупаете.
Этот объем, выраженный в кубических метрах, и будет кубатурой леса.
Произведение расчета кубатуры леса по кубатурнику
Пример расчет кубатуры бревна с помощью он-лаин программы.
Наиболее распространенным методом определения объема круглого бревна является использование кубатурника. Это специальная таблица расчета кубатуры. Кубатурник позволяет по длине бревна с шагом 0,5 метра и диаметру хлыста (более тонкой части бревна) определить объем данного бревна в кубических метрах с точностью до тысячных. Для этого измеряются диаметр вершины бревна и длина бревна и по ним проводят расчет кубатуры в кубатурнике. Если сечение бревна на срезе хлыста недостаточно круглое, тогда измеряется самый большой диаметр и самый малый при перпендикулярных измерениях. Из них вычисляется среднее, округляют его до ближайшего целого, по которому и ищут в кубатурнике объем бревна. Кубатурник регламентирован ГОСТ 2708-75 , ISO 4480-83 ”Лесоматериалы круглые. Таблицы объемов”.
При необходимости вычисления объема древесины в складометрах нужно вычислить объем каждого бревна и их сложить.
Если длина бревна намного больше, чем есть в кубатурнике, то вычисление кубатуры бревна производят путем сложения кубатуры двух его составляющих.
Однако этот метод вычисления довольно неточен и может привести к большой переплате за поставленный лес.
Поэтому приходится искать более точные методы вычисления объема круглого леса.
Вернуться к оглавлению
Расчет кубатуры оцилиндрованного бревна
Расчет кубатуры оцилиндрованного бревна и профилированного бруса.
Если бревна оцилиндрованные, то точный объем этого бревна можно рассчитать по формуле вычисления объема цилиндра:
V = π*D2*L/4, где
- V – кубатура бревна, м3;
- D – диаметр бревна, м;
- L – длина бревна, м;
- π – постоянная.
Но мы стремимся узнать более точный объем необработанного круглого леса, бревна которого имеют сбежистость.
Сбежистостью называют изменение диаметра круглых бревен лесоматериалов от одного конца к другому. Она измеряется в % и вычисляется делением разницы диаметров на длину, на которой эта разница обнаруживается. Нормальный сбег (сбежистость) равен 1% (1 см на 1 м длины бревна). Сбежистость увеличивает количество отходов при их распиловке и оцилиндрении бревен.
Вернуться к оглавлению
Формула расчета кубатуры леса
Таблица расчета кубатуры бревен.
В стандартном кубатурнике предусматривается некоторая сбежистость, и поэтому все данные в нем вычислены по диаметру хлыстов вершины.
Но сбежистость у разных деревьев бывают разная. Нормальная сбежистость принимается только для хвойных деревьев, и то лишь при укрупненных расчетах. Для насаждений ІІ и ІІІ бонитетов среднее значение сбежистости в промежутке диаметров бревна от 14 до 60 см колеблется от 0,8% до 1,8%.
Поэтому предлагается следующий способ более точного определения фактического объема бревна необработанного леса. Для начала измеряется диаметр бревна на вершине и его длина, а затем измеряется диаметр комля одного из наиболее характерных по сбегу бревен. На следующем этапе вычисляется сбежистость бревен – разница диаметров комля и хлыста делится на длину бревна. Например, если бревно длиной 8 м имеет диаметр на вершине в двух перпендикулярных направлениях 14 и 16 см, а диаметр среза в комлевой части 22 и 24 см, то сбежистость бревна вычисляем по формуле:
С=(D1+D2-d1- d2) / 2L, где
- d1,d2 – диаметр бревна на верхнем срезе (хлысте) соответственно по двум перпендикулярным направлениям, см;
- D1,D2 – диаметр бревна на нижнем срезе (комле) соответственно по двум перпендикулярным направлениям, см;
- L – длина бревна, м.
В нашем случае С = (22+24-16-14) см²* 8 м=1,0 см/м.
То есть для данной древесины на одном метре длины ствола его диаметр уменьшается от комля до хлыста на 1,0 см (нормальная).
При правильной окружности срезов, когда d1=d2 и D1=D2; С=(D-d) /L
Зная длину бревна и диаметр одного конца (нижнего или верхнего) по формуле вычисления, которая выведена из геометрической формулы объема усеченного конуса, определяем объем любого бревна:
V =π * (D2+D*d + d2) *L/120000, где
- d =(d1+d2)/2 – диаметр бревна на верхнем срезе (хлысте), вычисленный по его размерам соответственно по двум перпендикулярным направлениям, см;
- D =d+С*L – диаметр бревна на нижнем срезе (комле), вычисленный исходя из диаметра бревна на верхнем срезе (хлысте) и его сбежалости, см;
- L – длина бревна, м;
- С – сбежалость, см/м.
В приведенном выше случае V = 3,14* (232+ 23* 15+152)* 8/12000=0,23 м3 , хотя таблица расчета по кубатурнику дает объем 0,199 м3. Результат очевиден.
Поэтому, если лес покупать, лучше измерять по ГОСТу, а если продавать, то по приведенной формуле.
инструкция по проведению расчетов. Вычисление объема кубатуры складированного леса
Круглый лес — это по математическим меркам цилиндр. Объем цилиндра вычисляется как площадь его окружности, умноженная на длину самого цилиндра (читай бревна).
где: число Пи — 3,14159265358979; R — радиус окружности; H — длина цилиндра.Но поскольку сравнение бревна с цилиндром чисто условное, то при реальных расчетах диаметр бревна измеряется в его средней точке. Естественно, что без коры.Со школьной скамьи нас учили, что площадь окружности вычисляется: как число Пи (3,14159), умноженное на радиус окружности в квадрате. Либо другой вариант, это опять же число Пи умножить на диаметр окружности в четвертой степени.Это чисто теоритические вычисления объема (кубатуры) одного, отдельно взятого бревна. А если речь идет о больших объемах лесоматериала, так называемых штабелях леса, где находятся сотни кубов кругляка? В этом случае, конечно, никто не будет высчитывать м3 каждого бревна.
Чтобы упростить работу кладовщиков, нормировщиков, технологов и прочих сотрудников деревобрабатывающих предприятий, кому по долгу службы приходится заниматься обмерами древесины, используют кубатурник круглого леса. Это ничто иное, как утвержденные ГОСТом таблицы, содержащие расчеты объема круглого леса, в зависимости от толщины его вершины.Опытные лесорубы и деревообработчики тычкуют лес с шагом 2 см, как правило по четным размерам. Стоит заметить, что специалисты, кто постоянно имеет дело с лесом, могут на глаз, с большой точности, определить диаметр бревна без использования линеек или рулеток. А дальше уже идут математические расчеты точковки леса:
- бревен такого диаметра столько-то,
- другого диаметра столько-то
- и так далее.
Например, бревно диаметром 20 мм имеет объем 0,23 м3 и таких бревен длинной 6 м в штабеле оказалось 100 шт. Таким образом получается результат, основанный на кубатурнике пиломатериала:V = 0,23м3 * 100шт = 23 м3 — т.е. в штабеле будет 23 м3 диаметром в вершине 20 мм.Аналогично происходит подсчет объема бревен других диаметров, с использованием значений кубатурника круглого леса 6 метровой длины.
Таблица-кубатурник круглого леса
Часть I — длина бревна измеряемого леса начиная от 4 и до 8,5 метров погонных.| Диаметр/см | Длина/м | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Часть II — длина бревна измеряемого леса начиная от 9 и до 13,5 метров погонных.
| Диаметр/см | Длина/м | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Перевод складского кубометра леса в плотный
Лесоматериал, хранящийся в штабелях на открытых площадках, учитывается в кубимеских метрах (м3).
Это, так называемый, складской кубометр леса, замереный со всеми пустотами и зазорами между бревнами.
По сути, складочный м3 — это замеры штабеля по наружным размерам: ширина, высота и длина.При реализации же круглого пиломатериала использутся такое понятие, как плотный кубометр древесины. Что это такое? Это можно предствить, как штабель лесоматериала без пустот и каких либо зазоров между бревнами. То есть, как бы цельный объем древесины.Как происходит перевод объема кругляка в плотный кубометр? Штабель леса, отсортированый по длине, измеряется по наружным размерах. Значения перемножаются и получается складской м3. Далее используется специальный коэффициент перевода (см. таблицу). В результате умножения полученного объема складочной кубатуры на коэффициент из таблицы, получается значение плотного куба леса *.
Кубатура бревна представляет собой определенный объем пиломатериала, единицей измерения которого является куб. м. Этот параметр используют при возведении домов из дерева, чтобы рассчитать необходимый объем круглого леса. Определяемый показатель очень важен при расчете оплаты за проданный пиломатериал для постройки дома, поскольку необходимо знать стоимость каждого куб. м дерева.
Круглый лес очень удобен и практичен для постройки домов, бань и прочих жилых и нежилых помещений.
Способ правильного подсчета пиломатериала
Существуют различные варианты, позволяющие рассчитать кубатуру бревна, представляющего собой круглый цилиндрический пиломатериал. Данная оценка является ориентировочной. В используемых методиках предусмотрены исходные геометрические параметры, на основе которых производятся расчеты.
Промышленная заготовка пиломатериалов связана с довольно сложными вычислениями, которые осуществляют, чтобы узнать кубатуру леса. Для точных расчетов используют специальную формулу усеченного конуса. Она построена на основе определения основных диаметров каждого из двух спилов дерева и длины бревен.
На практике этот сложный способ применяется редко, поскольку мировые стандарты, определяющие кубатуру круглого леса, предполагают применение специальных таблиц.
Расчет кубатуры леса при постройке дома таким способом не представляет особой сложности. Результат получается довольно точным, а за основу вычислений берут значение объема материала в форме параллелепипеда и среднюю величину показателя толщины среза бревна в его верхней части.
Как посчитать кубатуру бревна в единичном варианте правильно?
До настоящего времени расчет кубатуры единичного дерева определяли путем умножения его длины на среднее арифметическое общей площади всех спилов. Такой способ предполагал использование специального измерительного прибора, напоминавшего штангенциркуль.
- Рулетки.
- Расчетных таблиц с указанием конечной кубатуры.
Перед тем как подсчитать кубатуру бревна, размер его диаметра в средней части увеличивали в три раза, получая определенное значение площади сечения. Его требовалось умножить на длину заготовки, чтобы получить в результате значение объема материала. Данный способ не являлся точным, поскольку толщина коры дерева не учитывалась.
Значение числа Пи в формуле окружности применялось с очень большим отклонением, поэтому искаженный вид формулы не позволял сделать точные расчеты без погрешностей. На практике пользуются следующей формулой: поделенный на 2 диаметр круглого дерева возводят в квадрат, после этого результат умножают на число Пи и размер длины дерева.
Нельзя утверждать, что считать кубатуру леса для строительства дома правильно только на основе таблиц, специальных замеров и соответствующих формул. Наиболее простым является метод, связанный с определением плотности древесной породы.
Если считать кубатуру круглого леса путем проведения замера толщины древесной коры пиломатериала для возведения домов, то определять диаметр бревен нереально без возможных погрешностей. Вычисляемые параметры будут неточными. Чтобы правильно рассчитать объем единичного деревянного материала, делают замеры его длины рулеткой, затем замеряют диаметр спила вверху, не учитывая толщины коры.
Далее следует заглянуть в специальную таблицу, в которой на пересечении строк и столбцов с приведенными значениями длины дерева, а также его диаметра определяют величину объема материала. Данный способ является надежным. Перед тем как посчитать кубатуру леса таким способом, следует знать, что он не идеально точный, так как не учитывается форма ствола и условия, связанные с выращиванием леса для строительства домов. Вместе с тем эти мелочи обычно оставляют без внимания.
Как считать кубатуру круглого складированного леса?
Изображение 1. Расчет кубатуры круглого складированного леса.
Если рассматривать промышленные объемы заготовок кругляка, то здесь применяются другие таблицы и параметры круглого бревна, позволяющие посчитать кубатуру. Как показано на рисунке (ИЗОБРАЖЕНИЕ 1), круглый лес, находящийся в условиях складирования, имеет форму параллелепипеда в виде прямоугольника.
Способ вычисления данного объема является простым и известным из школьных знаний. На практике использование данного метода не дает точного результата, поскольку не учитываются размеры пустот между единичными бревнами. Размеры пустот зависят от диаметра бревен и могут быть исчислены математическим методом. Вычислить точные значения в случае неаккуратного штабелирования заготовок бревна не получится. Данную процедуру не проводят в ходе оценки леса, находящегося на складском хранении, поскольку производится оценка объема, занятого круглым лесом на самом складе.
Если провести предварительное взвешивание леса, то вычислить кубатуру не составит особого труда, поскольку она заполнена древесным материалом не полностью. Уменьшить искомую величину следует с использованием коэффициента пустот. При проведении строительных вычислений значение коэффициента пустот равняется 0,8, что составляет 20% от площади пространства, которое занято воздушной пустотой, а 80% приходится на объем дерева.
Последовательность действий при определении кубического размера сводится к следующим основным этапам:
- Измерение ширины, длины, высоты пространства, являющегося прямоугольным.
- Перемножение между собой определенных величин для вычисления результата объема.
- Умножение результата на коэффициент 0,8, который учитывает число пустот между бревен, являющееся приблизительным.
- Принятие полученной величины за результативную.
С помощью такого способа вычисляют кубатуру круглого леса, который является разнородным по размерам.
Проведение расчетов в зависимости от вида материала
Чтобы произвести расчет объема пиломатериалов, поделив массу леса на его плотность, необходимо учитывать тип древесины.
Изображение 2. Таблица расчета кубатуры необрезной и обрезной доски, бруска, вагонки, рейки и др.
Полученный результат будет далек от идеального, поскольку лес может обладать разной степенью зрелости, отсюда и разным отклонением в плотности. Главная роль принадлежит влажности древесины.
Для деревообрабатывающей промышленности характерны понятия, связанные с плотным куб.м и складочным. Прейскурант на такие пиломатериалы будет содержать информацию об объеме в его плотной массе, потребуется перевод складочного кубометра в плотную массу. С этой целью используются переводные коэффициенты.
Вычисляется объем лесного массива хвойных или лиственных пород двумя методами:
- Путем измерений всех единиц дерева.
- Через применение стандарта, то есть кубатурника, разработанного согласно ГОСТу.
Кубатурник предназначен для расчета объема обрезного древесного материала на основе стандартных таблиц. В одной можно найти объем метра дерева, а во второй – единицы, что позволяет сделать расчет стоимости леса.
Предлагаемая таблица (ИЗОБРАЖЕНИЕ 2) содержит расчеты кубатуры необрезной и обрезной доски, бруска, вагонки, рейки и др. Обмер имеет свою специфику, то есть размер ширины любой доски равен половине размера ширины узкой и широкой пластей, замеренных в средней части доски. Расчет объема круглого материала производится правильно, если подвергается замерам каждое бревно.
Нет смысла несколько раз производить одинаковые расчеты, если исходные данные не меняются. Оцилиндрованное бревно диаметром 20 см и длиной 6 метров всегда будет иметь один и тот же объем, несмотря на то, кто и в каком городе проводит подсчет. Только формула V=πr²l дает правильный ответ. Поэтому объем одного ОЦБ всегда будет V=3,14×(0,1)²×6=0,1884 м³. На практике, чтобы исключить момент проведения стандартных вычислений, применяются кубатурники. Такие полезные и информативные таблицы созданы для различных видов пиломатериалов. Они помогают сэкономить время и узнать кубатуру леса-кругляка, досок, ОЦБ, бруса.
Название этого строительного справочника связано с тем, что объем как физическая величина измеряется в кубических метрах (или кубометрах). Для более простого изъяснения говорят «кубатура», соответственно, таблицу назвали «кубатурник». Это упорядоченная матрица, в которую занесены данные об объеме одного изделия для различных начальных параметров. Базовый столбец вмещает сечения, а ряд – длину (погонаж) материала. Пользователю достаточно найти число, расположенное в ячейке на их пересечении.
Рассмотрим конкретный пример – кубатурник круглого леса. Он утвержден в 1975 году, носит название ГОСТу 2708-75, основные параметры – диаметр (в см) и длина (в метрах). Пользоваться таблицей очень просто: например, нужно определить V одного бревна, имеющего Ø20 см при длине 5 м. На пересечении соответствующего ряда и столбца находим число 0,19 м³. Аналогичный кубатурник для кругляка существует по другому стандарту – ISO 4480-83. Справочники бывают очень подробные с шагом 0,1 м, а также более общие, где длина берется через 0,5 м.
Небольшие секреты
Само пользование кубатурником не представляет никакой сложности, но главный нюанс – правильные данные. Круглый лес – это не цилиндр, а усеченный конус, у которого нижний и верхний спилы отличаются. Один из них может быть 26 см, а другой – 18. Таблица предполагает однозначный ответ для конкретного сечения.
Различные источники предлагают поступать двумя способами: провести расчет среднего значения и взять объем из справочника для него или в качестве основного сечения брать размер верхнего спила. Но если таблицы составлялись по определенным стандартам, то использовать их нужно согласно сопутствующим указаниям. Для кубатурника ГОСТ 2708-75 берется диаметр верхнего спила бревна. Почему момент исходных данных так важен? Потому что при длине 5 метров для Ø18 см мы получим 0,156 м³, а для Ø26 см – 0,32 м³, что фактически в 2 раза больше.
Еще один нюанс – правильные кубатурники. Если в таблице ГОСТ 2708-75 использовались сложные формулы для усеченных конусов, проводились вычисления, а результаты округлялись до тысячных, то современные компании, составляющие собственные кубатурники, позволяют себе «вольности». Например, вместо 0,156 м³ уже стоит число 0,16 м³. Нередко на сайтах в Интернете размещены откровенно ошибочные кубатурники, в которых объем бревна длиной 5 метров при Ø18 см указан не 0,156 м³, а 0,165 м³. Если предприятие использует такие справочники, реализуя круглый лес потребителям, то она получает прибыль, фактически обманывая клиентов. Ведь разница на 1 изделии существенная: 0,165-0,156=0,009 или почти 0,01 м³.
Основная проблема леса-кругляка – это разное сечение. Решать вопросы с расчетами, продавцы предлагают такими способами:
- вычисление объема каждой единицы и суммирование полученных значений;
- метод складирования;
- нахождение среднего диаметра;
- способ, основанный на плотности древесины.
1. Сразу нужно сказать, что правильные результаты дает первый из указанных вариантов. Только расчет объема каждого бревна и последующее сложение чисел гарантирует, что покупатель заплатит за тот лес, который он получит от компании. Если длина одинаковая, то достаточно найти площади сечений всех стволов, сложить их, а потом умножить на длину (в метрах).
2. Метод складирования.
Предполагается, что хранящийся кругляк занимает часть пространства, имеющую форму прямоугольного параллелепипеда.
В таком случае общий объем находят умножением длины, ширины и высоты фигуры. Учитывая, что между сложенными стволами есть пустоты, от полученной кубатуры отнимают 20 %.
Минус – принятие в качестве неоспоримого того факта, что дерево занимает 80 % от общего пространства. Ведь вполне может случиться так, что брусья сложены неаккуратно, тем самым процент пустот намного больше.
3. Способ, основанный на плотности.
В этом случае нужно знать массу леса и плотность древесины. Кубатура легко находится делением первого числа на второе. Но результат будет очень неточным, так как дерево одного вида имеет различную плотность. Показатель зависит от степени зрелости и влажности.
4. Усредненный метод.
Если стволы заготовленных деревьев на внешний вид почти одинаковые, то выбирают любые 3 из них. Измеряют диаметры, а потом находят среднее значение. Далее по кубатурнику определяют параметр для 1 изделия и умножают на нужное количество. Пусть результаты показали: 25, 27, 26 см, тогда средним считают Ø26 см, так как (25+26+27)/3=26 см.
Учитывая минусы рассмотренных методов, единственно правильным способом расчета кубатуры можно считать нахождение объема каждого бревна при помощи кубатурника ГОСТ 2708-75 или ISO 4480-83 и суммирования полученных данных.
При промышленной заготовке круглого леса довольно сложно определить его кубатуру. Для точного подсчета объема каждого бревна можно воспользоваться формулой объема усеченного конуса, где учтены основные диаметры обоих спилов и длина самого бревна.
Круглый лес очень удобен и практичен для постройки домов, бань и прочих жилых и нежилых помещений.
На деле таким сложным способом кубический размер круглого леса не подсчитывают. Считать его во всем мире принято более быстрым способом. Используются для этого специальные таблицы.
Как рассчитать кубатуру единичного дерева без дополнительных замеров?
Еще несколько лет назад для вычисления объема единичного дерева использовали произведение среднего арифметического площадей спилов на длину дерева.
С помощью измерителя (напоминает обычный штангенциркуль) определялся диаметр дерева в средней его части. Затем его умножали на 3 и получали площадь сечения.
Далее полученное число умножалось на длину заготовки, и получался объемный результат. Такой способ расчета является неточным, так как не учитывается толщина коры. Число Пи бралось с большим отклонением от реального, да и формула в искаженном ее виде давала большие погрешности.
Сама формула выглядит так: диаметр оцилиндрованного бревна делится на 2 и возводится в квадрат, затем умножается на число Пи и на длину бревна.
Даже если произвести замеры толщины коры и учитывать это для определения диаметра именно дерева, то отклонения от настоящих показателей будут неточными, хотя и с меньшей погрешностью. Более точные вычисления показали, что фактические отклонения в расчетах кубатуры круглого бревна при примитивных измерениях имеют определенную зависимость от параметров дерева, что и было учтено при составлении соответствующих таблиц для определения объемного параметра. Попробуем разобраться, каким образом рассчитать кубатуру леса. Для этого потребуются:
- рулетка;
- соответствующие расчетные таблицы, где есть конечная кубатура.
Вернуться к оглавлению
?
Особенности .
Сколько весит куб доски?Технология расчета объема единичного бревна
Сначала необходимо с помощью рулетки сделать замер длины дерева и его диаметра на спиле в верхней части (без учета коры). После этого заглянем в табличные параметры: на пересечении строчки, где указывается длина дерева, и столбца с указанием соответствующего диаметра находим объем измеряемого тела. Все просто и надежно.
Такие вычисления тоже нельзя назвать абсолютно точными, поскольку не учтены особенности, в которых выращивался лес, и форма ствола. Но на такие мелочи при больших объемах заготовки принято не обращать внимания.
Вернуться к оглавлению
Вычисление объема кубатуры складированного леса
При промышленных объемах заготовки круглого бревна используются другие приемы и табличные данные.
Путем многочисленных расчетов был определен коэффициент, с помощью которого составлена специальная таблица. Работает она аналогично ранее описанной таблицей, с той лишь разницей, что в расчет берутся объем упомянутого параллелепипеда и средний показатель толщины верхнего среза. Кубатуру леса рассчитать получается с большой точностью.
Но нельзя надеяться на хорошую точность расчетов при неаккуратном штабелировании лесной продукции. Такая процедура не используется при складском хранении леса, так как в этом случае оценивается объем, который занимает круглый лес непосредственно на складе.
Вычислить кубатуру очень легко после предварительного взвешивания леса.
Далее необходимо произвести расчет объема путем деления массы леса на плотность, которая соответствует типу древесины. Такой расчет тоже не может считаться идеальным, так как лес в разной степени зрелости имеет отклонение в плотности. Особую роль здесь может сыграть и влажность древесины.
По сущности круглый лесной массив в складированном состоянии имеет форму прямоугольного параллелепипеда. Вычисления его объема знакомы всем со школьной скамьи. Но пользоваться таким методом нельзя, так как не будут учтены размеры пустот между бревнами. Кстати, они тоже напрямую зависят от диаметра бревен, которые поддаются математическому исчислению.Данный вопрос является самым актуальным, когда речь заходит о строительстве дома из бревна. Как же посчитать самостоятельно кубатуру дома? Как проверить заявленные кубы леса в смете от застройщика?
Здесь представлена таблица, в которой указана кубатура круглого леса в зависимости от диаметра бревна. Данные расчеты приведены в соответствии с ГОСТ 2708-75, который действует на территории Российской Федерации с 1975 года. Таблица позволяет рассчитать, сколько кубов круглого леса потребуется, чтобы возвести дом из бревна от производителя.
Стандартная длина
брёвен, которые используются для строительства срубов, составляет 6 метров.
Заготовки такой длины используются чаще всего. Бревна, длина которых больше 6
метров, используется для производства домов ручной рубки очень
редко.
Чаще всего архитектор оптимизирует сруб по карте раскроя таким образом, чтобы избежать (или минимизировать) использование длинномеров. Оцилиндрованное бревно свыше 6 метров произвести технически вообще невозможно.Ниже в таблице представлен кубатурник круглого леса, и для Вашего удобства, мы сделали подсветку столбца 6-ти метровых заготовок.
Таблица расчета кубатуры круглого леса диаметром от 10 до 100 см и длиной от 3 до 8 метров | |||||||||||
| | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| 0,026 | 0,031 | 0,037 | 0,044 | 0,051 | 0,058 | 0,065 | 0,075 | 0,082 | 0,09 | 0,1 | |
| D 11 cм | 0,032 | 0,037 | 0,045 | 0,053 | 0,062 | 0,07 | 0,08 | 0,09 | 0,098 | 0,108 | 0,12 |
| D 12 cм | 0,038 | 0,046 | 0,053 | 0,063 | 0,073 | 0,083 | 0,093 | 0,103 | 0,114 | 0,125 | 0,138 |
| D 13 cм | 0,045 | 0,053 | 0,062 | 0,075 | 0,085 | 0,097 | 0,108 | 0,12 | 0,132 | 0,144 | 0,158 |
| D 14 cм | 0,052 | 0,061 | 0,073 | 0,084 | 0,097 | 0,11 | 0,123 | 0,135 | 0,15 | 0,164 | 0,179 |
| D 15 cм | 0,06 | 0,071 | 0,084 | 0,097 | 0,11 | 0,125 | 0,139 | 0,153 | 0,169 | 0,182 | 0,199 |
| D 16 cм | 0,069 | 0,082 | 0,095 | 0,11 | 0,124 | 0,14 | 0,155 | 0,172 | 0,189 | 0,2 | 0,22 |
| D 17 cм | 0,077 | 0,092 | 0,107 | 0,124 | 0,14 | 0,157 | 0,174 | 0,191 | 0,209 | 0,225 | 0,25 |
| D 18 cм | 0,086 | 0,103 | 0,12 | 0,138 | 0,156 | 0,175 | 0,194 | 0,21 | 0,23 | 0,25 | 0,28 |
| D 19 cм | 0,097 | 0,115 | 0,134 | 0,154 | 0,173 | 0,193 | 0,212 | 0,235 | 0,255 | 0,275 | 0,305 |
| 3,0 м | 3,5 м | 4,0 м | 4,5 м | 5,0 м | 5,5 м | 6,0 м | 6,5 м | 7,0 м | 7,5 м | 8,0 м | |
| D 20 cм | 0,107 | 0,126 | 0,147 | 0,17 | 0,19 | 0,21 | 0,23 | 0,26 | 0,28 | 0,3 | 0,33 |
| D 21 см | 0,119 | 0,14 | 0,163 | 0,185 | 0,21 | 0,23 | 0,255 | 0,285 | 0,31 | 0,335 | 0,365 |
| D 22 cм | 0,134 | 0,154 | 0,178 | 0,2 | 0,23 | 0,25 | 0,28 | 0,31 | 0,34 | 0,37 | 0,4 |
| D 23 cм | 0,114 | 0,169 | 0,194 | 0,22 | 0,25 | 0,275 | 0,305 | 0,335 | 0,37 | 0,4 | 0,435 |
| D 24 cм | 0,157 | 0,184 | 0,21 | 0,24 | 0,27 | 0,3 | 0,33 | 0,36 | 0,4 | 0,43 | 0,47 |
| D 25 cм | 0,171 | 0,197 | 0,23 | 0,26 | 0,295 | 0,325 | 0,36 | 0,395 | 0,43 | 0,465 | 0,505 |
| D 26 cм | 0,185 | 0,21 | 0,25 | 0,28 | 0,32 | 0,35 | 0,39 | 0,43 | 0,46 | 0,5 | 0,54 |
| D 27 cм | 0,203 | 0,23 | 0,27 | 0,305 | 0,345 | 0,38 | 0,42 | 0,46 | 0,495 | 0,54 | 0,585 |
| D 28 cм | 0,22 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | 0,58 | 0,63 |
| D 29 cм | 0,235 | 0,27 | 0,31 | 0,355 | 0,395 | 0,44 | 0,485 | 0,525 | 0,57 | 0,62 | 0,675 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 30 cм | 0,25 | 0,29 | 0,33 | 0,38 | 0,42 | 0,47 | 0,52 | 0,56 | 0,61 | 0,66 | 0,72 |
| D 31 мм | 0,265 | 0,31 | 0,355 | 0,405 | 0,45 | 0,5 | 0,555 | 0,6 | 0,655 | 0,72 | 0,77 |
| D 32 cм | 0,28 | 0,33 | 0,38 | 0,43 | 0,48 | 0,53 | 0,59 | 0,64 | 0,7 | 0,76 | 0,82 |
| D 33 cм | 0,3 | 0,35 | 0,405 | 0,46 | 0,51 | 0,565 | 0,625 | 0,68 | 0,74 | 0,805 | 0,87 |
| D 34 cм | 0,32 | 0,37 | 0,43 | 0,49 | 0,54 | 0,6 | 0,66 | 0,72 | 0,78 | 0,85 | 0,92 |
| D 35 cм | 0,34 | 0,395 | 0,455 | 0,515 | 0,57 | 0,635 | 0,7 | 0,76 | 0,83 | 0,9 | 0,97 |
| D 36 cм | 0,36 | 0,42 | 0,48 | 0,54 | 0,6 | 0,67 | 0,74 | 0,8 | 0,88 | 0,95 | 1,02 |
| 0,375 | 0,44 | 0,505 | 0,57 | 0,635 | 0,705 | 0,78 | 0,85 | 0,925 | 1,0 | 1,075 | |
| D 38 cм | 0,39 | 0,46 | 0,53 | 0,6 | 0,67 | 0,74 | 0,82 | 0,9 | 0,97 | 1,05 | 1,13 |
| D 39 cм | 0,41 | 0,48 | 0,555 | 0,63 | 0,705 | 0,78 | 0,86 | 0,945 | 1,02 | 1,105 | 1,19 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| 0,43 | 0,5 | 0,58 | 0,66 | 0,74 | 0,82 | 0,9 | 0,99 | 1,07 | 1,16 | 1,25 | |
| D 41 cм | 0,45 | 0,53 | 0,61 | 0,695 | 0,775 | 0,86 | 0,95 | 1,035 | 1,125 | 1,22 | 1,315 |
| D 42 cм | 0,47 | 0,56 | 0,64 | 0,73 | 0,81 | 0,9 | 1,0 | 1,08 | 1,18 | 1,28 | 1,38 |
| D 43 cм | 0,495 | 0,585 | 0,67 | 0,765 | 0,85 | 0,945 | 1,045 | 1,14 | 1,24 | 1,34 | 1,34 |
| D 44 cм | 0,515 | 0,61 | 0,7 | 0,8 | 0,89 | 0,89 | 1,09 | 1,2 | 1,3 | 1,4 | 1,51 |
| D 45 cм | 0,543 | 0,64 | 0,735 | 0,835 | 0,935 | 1,035 | 1,14 | 1,25 | 1,355 | 1,465 | 1,48 |
| D 46 cм | 0,57 | 0,67 | 0,77 | 0,87 | 0,98 | 1,08 | 1,19 | 1,3 | 1,41 | 1,53 | 1,65 |
| D 47 cм | 0,595 | 0,7 | 0,805 | 0,91 | 1,02 | 1,13 | 1,245 | 1,355 | 1,475 | 1,6 | 1,725 |
| D 48 cм | 0,62 | 0,73 | 0,84 | 0,95 | 1,06 | 1,18 | 1,3 | 1,41 | 1,54 | 1,167 | 1,8 |
| D 49 cм | 0,645 | 0,76 | 0,875 | 0,99 | 1,105 | 1,23 | 1,355 | 1,475 | 1,605 | 1,74 | 1,875 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 50 cм | 0,67 | 0,79 | 0,91 | 1,03 | 1,15 | 1,28 | 1,41 | 1,54 | 1,67 | 1,81 | 1,95 |
| D 51 cм | 0,7 | 0,825 | 0,95 | 1,075 | 1,2 | 1,335 | 1,47 | 1,605 | 1,74 | 1,89 | 2,035 |
| D 52 cм | 0,73 | 0,86 | 0,99 | 1,12 | 1,25 | 1,39 | 1,53 | 1,67 | 1,81 | 1,97 | 2,12 |
| D 53 cм | 0,765 | 0,895 | 1,03 | 1,165 | 1,3 | 1,445 | 1,59 | 1,735 | 1,885 | 2,045 | 2,205 |
| D 54 cм | 0,8 | 0,93 | 1,07 | 1,21 | 1,35 | 1,5 | 1,65 | 1,8 | 1,96 | 2,12 | 2,29 |
| D 55 см | 0,83 | 0,97 | 1,115 | 1,26 | 1,405 | 1,56 | 1,715 | 1,875 | 2,035 | 2,2 | 2,375 |
| D 56 cм | 0,86 | 1,01 | 1,16 | 1,31 | 1,46 | 1,62 | 1,78 | 1,95 | 2,11 | 2,28 | 2,46 |
| D 57 cм | 0,89 | 1,045 | 1,205 | 1,36 | 1,515 | 1,68 | 1,875 | 2,015 | 2,19 | 2,365 | 2,545 |
| D 58 cм | 0,92 | 1,08 | 1,25 | 1,41 | 1,57 | 1,74 | 1,91 | 2,08 | 2,27 | 2,45 | 2,63 |
| D 59 cм | 0,955 | 1,12 | 1,29 | 1,46 | 1,625 | 1,8 | 1,98 | 2,155 | 2,345 | 2,535 | 2,72 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 60 cм | 0,99 | 1,16 | 1,33 | 1,151 | 1,151 | 1,86 | 2,05 | 2,23 | 2,42 | 2,62 | 2,81 |
| D 61 cм | 1,025 | 1,2 | 1,38 | 1,565 | 1,74 | 1,925 | 2,115 | 2,3 | 2,495 | 2,7 | 2,9 |
| D 62 см | 1,06 | 1,24 | 1,43 | 1,62 | 1,8 | 1,99 | 2,18 | 2,37 | 2,57 | 2,78 | 2,99 |
| D 63 см | 1,095 | 1,285 | 1,475 | 1,67 | 1,855 | 2,05 | 2,25 | 2,445 | 2,65 | 2,865 | 3,08 |
| D 64 cм | 1,13 | 1,33 | 1,52 | 1,72 | 1,61 | 2,11 | 2,32 | 2,52 | 2,73 | 2,95 | 3,17 |
| D 65 cм | 1,165 | 1,365 | 1,565 | 1,77 | 1,965 | 2,17 | 2,38 | 2,59 | 2,805 | 3,03 | 3,275 |
| D 66 cм | 1,2 | 1,4 | 1,61 | 1,82 | 2,02 | 2,23 | 2,44 | 2,66 | 2,88 | 3,11 | 3,38 |
| D 67 cм | 1,235 | 1,445 | 1,655 | 1,87 | 2,075 | 2,29 | 2,505 | 2,735 | 2,965 | 3,21 | 3,485 |
| D 68 cм | 1,27 | 1,49 | 1,7 | 1,92 | 2,13 | 2,35 | 2,57 | 2,81 | 3,05 | 3,31 | 3,59 |
| D 69 cм | 1,305 | 1,53 | 1,75 | 1,97 | 2,19 | 2,415 | 2,645 | 2,89 | 3,14 | 3,41 | 3,695 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 70 cм | 1,34 | 1,57 | 1,8 | 2,02 | 2,25 | 2,48 | 2,72 | 2,97 | 3,23 | 3,51 | 3,8 |
| D 71 cм | 1,375 | 1,615 | 1,85 | 2,08 | 2,315 | 2,55 | 2,795 | 3,055 | 3,325 | 3,615 | 3,91 |
| D 72 cм | 1,41 | 1,66 | 1,9 | 2,14 | 2,38 | 2,62 | 2,87 | 3,14 | 3,42 | 3,72 | 4,02 |
| D 73 cм | 1,45 | 1,705 | 1,955 | 2,2 | 2,45 | 2,695 | 2,95 | 3,23 | 3,52 | 3,82 | 4,135 |
| D 74 cм | 1,49 | 1,75 | 2,01 | 2,26 | 2,52 | 2,77 | 3,03 | 3,32 | 3,62 | 3,92 | 4,25 |
| D 75 см | 1,53 | 1,8 | 2,065 | 2,325 | 2,595 | 2,845 | 3,115 | 3,415 | 3,715 | 4,03 | 4,365 |
| D 76 cм | 1,57 | 1,85 | 2,12 | 2,39 | 2,67 | 2,92 | 3,2 | 3,51 | 3,81 | 4,14 | 4,48 |
| D 77 cм | 1,615 | 1,9 | 2,18 | 2,455 | 2,745 | 3,0 | 3,29 | 3,605 | 3,925 | 4,255 | 4,6 |
| D 78 cм | 1,66 | 1,95 | 2,24 | 2,52 | 2,82 | 3,08 | 3,38 | 3,7 | 4,04 | 4,37 | 4,72 |
| D 79 cм | 1,7 | 2,0 | 2,295 | 2,59 | 2,895 | 3,16 | 3,475 | 3,8 | 4,15 | 4,485 | 4,835 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 80 cм | 1,74 | 2,05 | 2,35 | 2,66 | 2,97 | 3,24 | 3,57 | 3,9 | 4,26 | 4,6 | 4,95 |
| D 81 cм | 1,785 | 2,1 | 2,41 | 2,73 | 3,05 | 3,325 | 3,66 | 4,005 | 4,365 | 4,51 | 5,085 |
| D 82 см | 1,83 | 2,15 | 2,47 | 2,8 | 3,13 | 3,41 | 3,75 | 4,11 | 4,47 | 4,82 | 5,22 |
| D 83 cм | 1,875 | 2,205 | 2,53 | 2,87 | 3,205 | 3,495 | 3,845 | 4,215 | 4,585 | 4,495 | 5,345 |
| D 84 см | 1,92 | 2,26 | 2,59 | 2,94 | 3,28 | 3,58 | 3,94 | 4,32 | 4,7 | 5,07 | 5,47 |
| D 85 cм | 1,965 | 2,315 | 2,65 | 2,985 | 3,34 | 3,675 | 4,035 | 4,43 | 4,82 | 5,195 | 5,595 |
| D 86 cм | 2,01 | 2,37 | 2,71 | 3,03 | 3,4 | 3,77 | 4,13 | 4,54 | 4,94 | 5,32 | 5,72 |
| D 87 cм | 2,06 | 2,425 | 2,78 | 3,13 | 3,5 | 3,86 | 4,235 | 4,655 | 5,06 | 5,445 | 5,86 |
| D 88 cм | 2,11 | 2,48 | 2,85 | 3,23 | 3,6 | 3,95 | 4,34 | 4,77 | 5,18 | 5,57 | 6,0 |
| D 89 cм | 2,16 | 2,535 | 2,915 | 3,3 | 3,685 | 4,045 | 4,45 | 4,88 | 5,3 | 5,7 | 6,135 |
| 3 м | 3,5 м | 4 м | 4,5 м | 5 м | 5,5 м | 6 м | 6,5 м | 7 м | 7,5 м | 8 м | |
| D 90 cм | 2,21 | 2,59 | 2,98 | 3,37 | 3,77 | 4,145 | 4,56 | 4,99 | 5,42 | 5,83 | 6,27 |
| D 91 cм | 2,255 | 2,65 | 3,045 | 3,45 | 3,45 | 4,24 | 4,67 | 5,105 | 5,545 | 5,96 | 6,41 |
| D 92 cм | 2,3 | 2,71 | 3,11 | 3,53 | 3,94 | 4,34 | 4,78 | 5,22 | 5,67 | 6,09 | 6,55 |
| D 93 cм | 2,355 | 2,77 | 3,18 | 3,605 | 4,025 | 4,43 | 4,89 | 5,345 | 5,795 | 6,225 | 6,69 |
| D 94 см | 2,41 | 2,83 | 3,25 | 3,68 | 4,11 | 4,52 | 5,0 | 5,47 | 5,92 | 6,36 | 6,83 |
| D 95 см | 2,46 | 2,89 | 3,32 | 3,76 | 4,2 | 4,625 | 5,11 | 5,58 | 6,045 | 6,495 | 6,975 |
| D 96 cм | 2,51 | 2,95 | 3,39 | 3,84 | 4,29 | 4,73 | 5,22 | 5,69 | 6,17 | 6,63 | 7,12 |
| D 97 cм | 2,565 | 3,01 | 3,46 | 3,92 | 4,38 | 4,83 | 5,335 | 5,81 | 6,3 | 6,77 | 7,28 |
| D 98 cм | 2,62 | 3,07 | 3,53 | 4,0 | 4,47 | 4,93 | 5,45 | 5,93 | 6,43 | 6,91 | 7,44 |
| D 99 cм | 2,67 | 3,135 | 3,6 | 4,085 | 4,56 | 5,035 | 5,565 | 6,06 | 6,565 | 7,055 | 7,585 |
| D 100 cм | 2,72 | 3,2 | 3,67 | 4,17 | 4,65 | 5,14 | 5,68 | 6,19 | 6,7 | 7,2 | 7,73 |
Как считается кубатура деревянного дома при предварительном расчёте?
Для начала нужно
посчитать, сколько заготовок необходимо для строительства дома из бревна.
В готовых проектах от «АЗБУКИ ЛЕСА» данная информация содержится в разделе «Карты раскроя».
На фотографии ниже представлена сводная информация для строительства по .
Это данные для оцилиндрованного бревна диаметром 240 мм и длиной 6 метров. Мы видим по карте раскроя, что для строительства нам потребуется 547 заготовок, при пересчете на кубические метры согласно таблице, представленной выше, получается 146,71 м3. Эти данные автоматически рассчитаны программой «АТ – ВЕНЦЫ».
Программа, в которой наши архитекторы проектируют деревянные дома, дает точную кубатуру без оконных и дверных проемом, с учетом всех конструктивных особенностей деревянного дома. Добиться такой точности при ручном расчете практически невозможно.
547*0,33= 180,51 м3.
Таким образом, мы получили результат с учетом лунного паза — бревно, условно говоря, посчитано как цилиндр, а программа считает за вычетом лунного паза.
Данный расчет еще раз доказывает важность профессионального проекта и наличия карт раскроя, которые позволяют очень точно рассчитать количество бревна и пиломатериалов и рационально использовать строительный бюджет. Но для ориентировочных расчетов, чтобы понять порядок цен, такой метод является очень информативным.
Математический метод подсчета кубатуры деревянного дома (с практическим примером)
Что же делать, если Вам понравился дом на картинке, и у Вас нет ни полного проекта, а уж тем более карты раскроя? В таком случае нужно набраться терпения и подсчитать вручную длину всех брёвен по плану. Надо понимать, что в этом случае погрешность с реальным результатом может быть значительная, причем в обе стороны.
Задача состоит в том, чтобы посчитать, сколько нужно заготовок для строительства дома из бревна. Стандартная длина бревна, как мы уже ранее сообщили Вам, зачастую не превышает 6 метров. Очень важно на этом этапе определиться с высотой этажей! И согласно этому вычислить число венцов.
Для этого нам потребуется таблица высоты профиля бревна в зависимости от диаметра.
Она представлена ниже. Считаем длину
всех венцов (бревен), включая фронтоны, и делим полученное число на 6.
| Диаметр бревна, мм | Высота венца, м | Высота венца, мм |
| 220 | 0,1905 | 190,5 |
| 240 | 0,2078 | 207,8 |
| 260 | 0,2252 | 225,2 |
| 280 | 0,2425 | 242,5 |
| 300 | 0,2598 | 259,8 |
| 320 | 0,2771 | 277,1 |
| 340 | 0,2944 | 294,4 |
| 360 | 0,3225 | 322,5 |
| 380 | 0,3399 | 339,9 |
| 400 | 0,3572 | 357,2 |
ПРИМЕР:
Предположим, что мы хотим построить дом из рубленного бревна диаметром 320 мм. Один полноценный этаж, второй этаж — мансарда. Желаемая высота первого этажа после усадки — 3100 мм, желаемая высота мансарды у стены — 1500 мм. Высота одного венца при диаметре 320 мм составляет 0,2771 мм.
Важно! Средняя высота первого этажа любого сруба до усадки равна 3,2 м, высота аттиковой стены в мансарде в среднем составляет 1,5-1,7 м. После усадки высота стен уменьшится примерно на 7-10 %, поэтому это нужно учесть при первоначальных расчетах. Так же необходимо учесть состав пола первого и второго этажей. Грамотный архитектор Вам всегда подскажет, как правильно это сделать.
Итак, в нашем примере:
- Первый этаж до усадки: 12 венцов, что будет равно 3,33 м.
- Аттиковая стена в мансарде до усадки: 6 венцов, что равно 1,66 м.
Теперь нам нужна длина стен каждого этажа. Для этого необходимо посчитать по плану периметр всех стен (несущих и внутренних).
Предположим, что длина первого этажа у нас 100 метров погонных, а длина мансардного этажа составила 85 м.
п. Это результат без вычета оконных и
дверных проемов. Если нужно более точное число, то нужно просчитать все проемы по
длине и высоте и вычесть из общего числа.Будем рассматривать более упрощенный вариант подсчета кубатуры дома из бревна от производителя.
Так,
- Первый этаж 100 м*12 венцов = 1200 м.п
- Мансардный этаж 85 м *6 венцов = 510 м.п.
Таким образом, мы получили общую длину только стен, без учета фронтонов, балконов, террас, вертикальных опорных столбов, рубленных ферм и других элементов, которые могут входить в проект дома.
Важно! К полученному результату кубатуры нужно прибавить 5%, которые придутся на фигурные выпуски бревен и коньковые бревна. Точное число зависит от диаметра бревна, метода рубки. Для ориентировочных расчетов ограничимся 5%.Итак, делим полученную длину на 6 метров и получаем 1718 /6 = 286,33 шт. Таким образом, для возведения стен в нашем срубе потребуется 287 заготовок. Умножаем это число на 0,59 (данные из «Таблицы расчета кубатуры круглого леса») и получаем 169,33 м3.
К полученной кубатуре нам необходимо добавить фронтоны. Их в самом простом случае 2, они треугольные. Площадь 2-х треугольников будет примерно равна площади прямоугольника. Поэтому, считаем длину одной стены, где фронтон. Умножаем на количество венцов и получаем длину бревна в обоих фронтонах. Результат делим на 6.
Важно! Сумма венцов мансарды и фронтонов равна высоте первого этажа. Поэтому, если у нас количество венцов первого этажа равно 12, а в мансарде — 6 венцов, то во фронтонах будет 6 венцов (12– 6=6).Предположим, что длина фронтона равна 11 метров, венцов у нас 6. Значит, 11*6 = 66 м. Делим на 6, получаем 11 штук. 11 *0,59 = 6,49 м3
Таким образом, кубатура нашего дома из бревна диаметром 320 мм составляет 169,33 + 6,49 = 175,82 м3. При округлении получили 176 м3.
Можно было пойти и от обратного, сначала посчитать
количество всех заготовок, а потом перевести в кубические метры.
Проверим наш результат
таким способом:
287 (заготовки для стен) + 11 (заготовки для фронтонов) = 298 *0,59 = 175,82 м3, округлили, 176 м3.
То есть, все посчитано верно.
Важно! Не забывайте, что это еще не окончательный результат. Нужно изучить эскиз и если есть террасы, балконы и вертикальные столбы, их необходимо прибавить к общему числу. Это считаем вручную, т.к. расчет у нас с Вами — математический. Например, если есть столбы, то каждый столб считаем за одну 6-ти метровую заготовку нужного диаметра. Также считаем ограду для террасы, перерубы, рубленные фермы и другие элементы.
Теперь Вы знаете, как рассчитать кубатуру рубленного дома или дома из оцилиндрованного бревна. Если Вы НЕ хотите заниматься сложными расчетами самостоятельно, обращайтесь к нашим специалистам! Мы сделаем для Вас подробную смету. Это бесплатная услуга и ни к чему Вас не обязывает.
При заказе проекта дома из оцилиндрованного бревна все пиломатериалы будут автоматические подсчитаны максимально точно.
Готовые проекты домов и бань от «АЗБУКИ ЛЕСА» представлены в нашем .
Чтобы получить смету, отправьте план Вашего будущего дома на
В письме укажите желаемый диаметр бревна, предполагаемую высоту каждого этажа, технологию строительства и другие данные, которые необходимо знать менеджеру для составления точной сметы.
таблица, расчет, как измеряют, ГОСТ, объем
Кубатура бревна представляет собой определенный объем пиломатериала, единицей измерения которого является куб. м. Этот параметр используют при возведении домов из дерева, чтобы рассчитать необходимый объем круглого леса. Определяемый показатель очень важен при расчете оплаты за проданный пиломатериал для постройки дома, поскольку необходимо знать стоимость каждого куб. м дерева.
Круглый лес очень удобен и практичен для постройки домов, бань и прочих жилых и нежилых помещений.
Способ правильного подсчета пиломатериала
Существуют различные варианты, позволяющие рассчитать кубатуру бревна, представляющего собой круглый цилиндрический пиломатериал.
Данная оценка является ориентировочной. В используемых методиках предусмотрены исходные геометрические параметры, на основе которых производятся расчеты.
Таблица расчета кубатуры бревна и бруса.
Промышленная заготовка пиломатериалов связана с довольно сложными вычислениями, которые осуществляют, чтобы узнать кубатуру леса. Для точных расчетов используют специальную формулу усеченного конуса. Она построена на основе определения основных диаметров каждого из двух спилов дерева и длины бревен.
На практике этот сложный способ применяется редко, поскольку мировые стандарты, определяющие кубатуру круглого леса, предполагают применение специальных таблиц. Расчет кубатуры леса при постройке дома таким способом не представляет особой сложности. Результат получается довольно точным, а за основу вычислений берут значение объема материала в форме параллелепипеда и среднюю величину показателя толщины среза бревна в его верхней части.
Как посчитать кубатуру бревна в единичном варианте правильно?
До настоящего времени расчет кубатуры единичного дерева определяли путем умножения его длины на среднее арифметическое общей площади всех спилов. Такой способ предполагал использование специального измерительного прибора, напоминавшего штангенциркуль.
Правильно посчитать кубатуру круглого леса, принимая за основу единицу бревна, без предварительных замеров можно при наличии следующих инструментов:
- Рулетки.
- Расчетных таблиц с указанием конечной кубатуры.
Виды пиломатериала и их объем.
Перед тем как подсчитать кубатуру бревна, размер его диаметра в средней части увеличивали в три раза, получая определенное значение площади сечения. Его требовалось умножить на длину заготовки, чтобы получить в результате значение объема материала. Данный способ не являлся точным, поскольку толщина коры дерева не учитывалась.
Значение числа Пи в формуле окружности применялось с очень большим отклонением, поэтому искаженный вид формулы не позволял сделать точные расчеты без погрешностей. На практике пользуются следующей формулой: поделенный на 2 диаметр круглого дерева возводят в квадрат, после этого результат умножают на число Пи и размер длины дерева.
Нельзя утверждать, что считать кубатуру леса для строительства дома правильно только на основе таблиц, специальных замеров и соответствующих формул. Наиболее простым является метод, связанный с определением плотности древесной породы.
Если считать кубатуру круглого леса путем проведения замера толщины древесной коры пиломатериала для возведения домов, то определять диаметр бревен нереально без возможных погрешностей. Вычисляемые параметры будут неточными. Чтобы правильно рассчитать объем единичного деревянного материала, делают замеры его длины рулеткой, затем замеряют диаметр спила вверху, не учитывая толщины коры.
Далее следует заглянуть в специальную таблицу, в которой на пересечении строк и столбцов с приведенными значениями длины дерева, а также его диаметра определяют величину объема материала. Данный способ является надежным. Перед тем как посчитать кубатуру леса таким способом, следует знать, что он не идеально точный, так как не учитывается форма ствола и условия, связанные с выращиванием леса для строительства домов. Вместе с тем эти мелочи обычно оставляют без внимания.
Как считать кубатуру круглого складированного леса?
Изображение 1. Расчет кубатуры круглого складированного леса.
Если рассматривать промышленные объемы заготовок кругляка, то здесь применяются другие таблицы и параметры круглого бревна, позволяющие посчитать кубатуру. Как показано на рисунке (ИЗОБРАЖЕНИЕ 1), круглый лес, находящийся в условиях складирования, имеет форму параллелепипеда в виде прямоугольника.
Способ вычисления данного объема является простым и известным из школьных знаний. На практике использование данного метода не дает точного результата, поскольку не учитываются размеры пустот между единичными бревнами. Размеры пустот зависят от диаметра бревен и могут быть исчислены математическим методом. Вычислить точные значения в случае неаккуратного штабелирования заготовок бревна не получится. Данную процедуру не проводят в ходе оценки леса, находящегося на складском хранении, поскольку производится оценка объема, занятого круглым лесом на самом складе.
Если провести предварительное взвешивание леса, то вычислить кубатуру не составит особого труда, поскольку она заполнена древесным материалом не полностью. Уменьшить искомую величину следует с использованием коэффициента пустот. При проведении строительных вычислений значение коэффициента пустот равняется 0,8, что составляет 20% от площади пространства, которое занято воздушной пустотой, а 80% приходится на объем дерева.
Последовательность действий при определении кубического размера сводится к следующим основным этапам:
- Измерение ширины, длины, высоты пространства, являющегося прямоугольным.
- Перемножение между собой определенных величин для вычисления результата объема.
- Умножение результата на коэффициент 0,8, который учитывает число пустот между бревен, являющееся приблизительным.
- Принятие полученной величины за результативную.
С помощью такого способа вычисляют кубатуру круглого леса, который является разнородным по размерам.
Проведение расчетов в зависимости от вида материала
Чтобы произвести расчет объема пиломатериалов, поделив массу леса на его плотность, необходимо учитывать тип древесины.
Изображение 2. Таблица расчета кубатуры необрезной и обрезной доски, бруска, вагонки, рейки и др.
Полученный результат будет далек от идеального, поскольку лес может обладать разной степенью зрелости, отсюда и разным отклонением в плотности. Главная роль принадлежит влажности древесины.
Для деревообрабатывающей промышленности характерны понятия, связанные с плотным куб.м и складочным. Прейскурант на такие пиломатериалы будет содержать информацию об объеме в его плотной массе, потребуется перевод складочного кубометра в плотную массу. С этой целью используются переводные коэффициенты.
Вычисляется объем лесного массива хвойных или лиственных пород двумя методами:
- Путем измерений всех единиц дерева.
- Через применение стандарта, то есть кубатурника, разработанного согласно ГОСТу.
Кубатурник предназначен для расчета объема обрезного древесного материала на основе стандартных таблиц. В одной можно найти объем метра дерева, а во второй – единицы, что позволяет сделать расчет стоимости леса.
Предлагаемая таблица (ИЗОБРАЖЕНИЕ 2) содержит расчеты кубатуры необрезной и обрезной доски, бруска, вагонки, рейки и др. Обмер имеет свою специфику, то есть размер ширины любой доски равен половине размера ширины узкой и широкой пластей, замеренных в средней части доски. Расчет объема круглого материала производится правильно, если подвергается замерам каждое бревно.
Как рассчитать кубические футы бревна
Обновлено 22 декабря 2020 г.
Автор С. Хуссейн Атер
••• Сайед Хуссейн Атер
Объем древесины
Кубические футы или объем бревна цилиндрическое бревно определяется объемом цилиндра V = πhr 2 . Бревно с радиусом 2 фута и высотой 10 футов будет иметь объем около 125,66 кубических футов (или 3 футов). Объем также можно представить как площадь основания, умноженную на высоту, при этом площадь основания является площадью круга (A = πr 2 ).
Эта формула предполагает, что бревна представляют собой идеальные или почти идеальные цилиндры. Точно так же для кубометров объема радиус и высота должны быть в метрах. Высота должна измеряться от центра одного основания до центра другого.
При преобразовании между разными измерениями объема не забудьте умножить значение объема на количество единиц, необходимых для преобразования между различными измерениями, с учетом размеров единиц.
Например, если у вас есть 100 кубических футов, которые вы хотите преобразовать в дюймы, вы не будете просто умножать 100 на 12.Вы должны умножить 100 на 12 3 , чтобы учесть тот факт, что объем является трехмерным, и в итоге получится 172 800 кубических дюймов.
Калькулятор измерения древесины
Когда бревно отрезано от дерева, оно обычно частично сохраняет форму ствола дерева. Объем ствола зависит от радиусов верхнего и нижнего сегментов и высоты между этими двумя круглыми областями.
Если вы представите себе кубический фут бревна таким образом, формула будет немного сложнее.2 + r_1r_2} {3}
, в котором r 1 и r 2 — это радиусы двух круглых оснований.
••• Syed Hussain Ather
Эти более реалистичные сегменты могут лечь в основу расчета объема деревьев. Формула длины ветви учитывает изменение диаметра ствола дерева. Эта форма называется усеченной вершиной , часть конуса или пирамиды, которая остается, когда ее пересекают между двумя такими плоскостями.
Вы можете представить себе верхнее и нижнее круглые основания как две разные плоскости, которые пересекают более крупную коническую структуру.Важно отметить, что эти конусообразные оценки всегда переоценивают фактический объем ствола дерева или бревна, поскольку они больше, чем сами деревья.
Формула измерения древесины
••• Сайед Хуссейн Атер
Вы можете представить себе еще более реалистичное бревно, сформированное с эллиптическим, а не круглым основанием. В этом случае каждое основание может быть описано с использованием двух разных диаметров, один для длины и один для ширины круга. Это дает D 1 и D 2 для одного эллипса и D 3 и D 4 для другого.Формула объема этого эллиптического ствола:
V = \ pi h \ frac {D_1D_2 + D_3D_4 + \ sqrt {D_1D_2D_3D_4}} {12}
Уточнение формул и методов требует больше работы, но дает более точные измерения.
Доска-опора дерева
Вы можете представить себе основание доски дерева как деревянную доску 12 дюймов в длину и ширину и в один дюйм толщиной, что составляет 144 кубических дюйма. Содержание основания доски в дереве или группе пиломатериалов используется в качестве измерения объема дерева.
Когда владельцы лесных угодий в Соединенных Штатах покупают и продают древесину, они оценивают эти количества объема, используя это значение в измерениях объема. Просто разделите объем дерева на объем подошвы доски, чтобы определить объем доской доски или ее содержание.
Поскольку способы вырубки деревьев зависят от многих факторов, таких как размеры необходимого бревна и доля содержимого бревна, потерянного в виде опилок или других отходов, содержание досок часто оценивается.
Содержание досок также не учитывает качество самой древесины, поэтому профессионалы, работающие в лесной промышленности, должны знать, что именно они измеряют.
Существует три широко используемых шкалы при измерении объёма дощатого дерева: шкалы Doyle , Scribner и International 1/4 «. Эти шкалы позволяют рассчитать доско-футы группы бревен, если известен их диаметр на уровне груди.Они состоят из комбинации «практических» измерений и точных расчетов, которые используются для целей и принципов различных компаний.
Использование весов
Когда вы найдете онлайн шкалу в виде диаграммы, чтобы использовать шкалу, измерьте в дюймах средний диаметр малого конца бревна. Вы можете оценить это значение, изучив журнал. Затем измерьте длину бревна в футах. Найдите строку и столбец в соответствующем масштабе, чтобы определить размер доски для журнала.
Выполняйте это для каждого бревна, принимая во внимание качество бревен, например, насколько они изогнуты или состояние древесины.
Шкала Дойля — наиболее часто используемая шкала на Среднем Западе. Это позволяет толщине лезвия для резки дерева составлять 5/16 дюйма с 4 дюймами для процесса укладки плит. Это означает, что шкала Дойла не совсем точна, потому что она недооценивает небольшие бревна и переоценивает бревна большего размера.
Шкала Скрибнера включает рисование поперечных сечений 1-дюймовых досок в кругах для представления торцевых видов бревен.Между досками остается пространство в 1/4 дюйма, чтобы учесть толщину оборудования для резки древесины. Это также недооценивает некоторые бревна, особенно длинные.
Наконец, правило International 1/4 « позволяет вам использовать дровосек толщиной 1/4 дюйма с длиной конуса 1/3 дюйма на 4 фута бревна по длине. примите во внимание способ усадки досок и различную толщину плиты.Это правило является гораздо более последовательным и более эффективным при сравнении объемов бревен.
Калькулятор измерения объема круглой древесины
Помимо цилиндрических формул и шкал Дойля, Скрибнера и Международной 1/4 «шкалы, существуют другие шкалы, которые можно использовать для различных целей измерения объема древесины. Эти формулы и шкалы являются используются различными отраслями промышленности для разных регионов и требованиями деревообрабатывающих предприятий в этих областях.
Шкала JAS , популярная в Японии и других странах Восточной Азии, позволяет рассчитать объем D 2 L / 10000 с D в качестве диаметра малого конца в сантиметрах и L и длиной в метрах для бревен длиной менее 6 метров.Это дает точный и простой расчет объема.
Правило Roy Log , распространенное в Квебеке, Канада, используется для точного измерения 14-футовых и 16-футовых бревен. Он рассчитывается в футах доски как (D-1) 2 L / 20 для D , масштабный диаметр в дюймах внутри коры на меньшем конце бревна и L как длина бревна в футах. К сожалению, этот метод переоценивает объемы журналов для меньших журналов.
В Онтарио, Канада, комбинаты используют правило масштабирующего устройства Ontario Scaler для измерения футов доски как (0.55D² — 1,2D) * L / 12 для диаметра шкалы D измеряется так же, как правило Лога Роя с L , а также длина бревна в футах.
Количество Определения и преобразования в торговле древесиной | |||
| Формулы Экспертов: | |||
| Шт. Или Мера | Формула или Конверсионный коэффициент / с | Обычное использование | Стран, использующих |
| Размер подножки (BF, MBF, FBM) | = 12 дюймов* 12 дюймов * 1 дюйм =
1/12 кубического фута 1980 FBM = 1 стандарт (165 кубических футов). 1000 кубических футов = 83,3 кубических футов = 2,36 кубических метров = 0,505 стандартов | Бревно и пиломатериалы (пиломатериалы) мера | Северная Америка |
| Дойл Мера (ДМ, ДФ, МДФ) | Метод: Для плит вычитается 4 дюйма из диаметра. Объем: Длина (футы) * (диаметр (дюймы) — 4 дюйма) ² / 16 = ножки доски | Доска ножек мера, которая может быть изготовлен из хорошего бревна | Северная Америка |
| Кубический метр (куб.м, м3) | = 35,315 кубических футов = 423,728 футов доски (12 дюймов * 12 дюймов * 1 дюйм) пиломатериалов = 0,214 стандарта (165 кубических футов) пиломатериалов = 35.315 кубических футов круглого леса (мера Hoppus 113) = 27,72 кубических футов круглого леса Hoppus (мера Hoppus 144) | Бревно и древесина Continental статистические данные о лесоматериалах и лесоматериалах европейских стран | Европа и другие страны |
| Окружность (обхват)
Измерение (куб.м, м3) | Метод: «Истинное содержимое цилиндра». Измерены длина и середина окружности бревна Формула: Радиус² * Пи (3,1416) * длина Объем: Окружность / 3,1416 / 2 = (радиус) ² * 3,14 * длина = м3 (куб.м) Пример: 1-й. шаг: 203 см (окружность) / 3,1416 (Пи) = 64,6 см (диаметр) 2-й шаг: 0,647 м / 2 = 0,324 м (радиус) 3-й. шаг: 0,324 м (радиус) * 0,324 м (радиус) * 3.1416 (PI) * 3,30 м (длина) = 1.088 м3 (куб.м) объем | Континентальная бревенчатая мера | Европа, Германия и др. страны |
| Измерение диаметра (куб.м, м3) | Метод: «Истинное содержимое цилиндра». Измерены длина и средний диаметр бревна Формула: Радиус² * Пи (3.1416) * длина Объем: диаметр / 2 = (Радиус) ² * 3,1416 * длина = М3 (куб.м) Пример: 1-й. шаг: 0,647 м (диаметр) / 2 = 0,324 м (радиус) 2-й. шаг: 0,324 м (радиус) * 0,324 м (радиус) * 3,1416 (PI) * 3,30 м (длина) = 1.088 м3 (куб.м) объем | Континентальная бревенчатая мера | Европа, Германия и др. страны |
| Festmeter (фм) | похоже на «истинное содержание
цилиндр »метод измерения окружности и / или диаметра = 1 куб.м срубленного круглого леса, или 1 кубометр леса на корню. | Континентальная бревенчатая мера | Германия |
| куб.м (куб.м, м3) | Метод: Измеряется толщина, длина и средняя ширина доски, средняя ширина включает половина кромки необрезной доски. Объем: толщина * длина * ширина = м3 (куб.м) Пример: 0.052 м (толщина) * 3,10 м (длина) * 0,26 м (ширина) = 0,042 м3 (куб.м) | Мера для пиломатериалов необрезная | |
| куб.м (куб.м, м3) | Метод: Измеряют толщину, длину и ширину параллельной доски. Объем: толщина * длина * ширина = м3 (куб.м) Пример: 0.052 см (толщина) * 3,10 м (длина) * 0,26 м (ширина) = 0,042 м3 (куб.м) | Измеритель обрезной доски | |
| дюйм (английский) | = 25,4 мм = 2,54 см = 0,0254 метр | ||
| фут (английский) | = 304,8 мм = 30,48 см = 0,3048 метр | ||
| метр (м) | = 1000 мм = 100 см = 1 метр | ||
| Ножки доски | 1000 футов доски (1 MBF) = 2.36 м3 (куб.м) | ||
|
|
|
|
Измерение стоящих деревьев | Ohioline
Владельцам лесных угодий часто необходимо измерить товарное содержание дощатого настила (называемое «объемом») в определенных деревьях в их лесном массиве.Например, для продажи древесины требуется оценка количества, которое будет продано. Если деревья должны быть спилены для получения пиломатериалов, необходима оценка объема, чтобы определить, какого размера и сколько деревьев нужно спилить. Используя методы, описанные в этой статье, владелец лесного участка может оценить объем дощатого настила на одном или нескольких деревьях. Однако, если требуется оценка нескольких акров земли, владельцу лесного участка рекомендуется воспользоваться услугами отдела лесного хозяйства Департамента природных ресурсов штата Огайо, лесничего-консультанта или отраслевого лесничего.Методы, необходимые для точной и эффективной инвентаризации древесины на больших площадях, выходят за рамки данной публикации.
Оценка объема дереваВ Соединенных Штатах наиболее распространенной мерой объема пиломатериалов является подошва доски, определяемая как кусок дерева, содержащий 144 кубических дюйма. Его проще всего представить себе как доску размером 12 дюймов в квадрате и толщиной в один дюйм (12 дюймов x 12 дюймов x 1 дюйм = 144 кубических дюйма). Однако любой кусок дерева, содержащий 144 кубических дюйма, представляет собой дощатый фут (например.г., 3 дюйма x 4 дюйма x 12 дюймов; 2 дюйма x 6 дюймов x 12 дюймов; так далее.). Содержание досок в футах любой доски может быть определено путем умножения длины на ширину на толщину, все выражено в дюймах, и деления на 144 кубических дюйма.
Основание доски также является наиболее распространенной мерой объема для деревьев и бревен, используемых для пиломатериалов и шпона. Объем доски в футах дерева или бревна — это выражение количества дощатых футов пиломатериалов, которые можно вырезать из этого дерева или бревна. Объем пиломатериалов, который можно вырезать из дерева или бревна, зависит от множества переменных, включая то, как дерево распиливается на бревна, размеры пиломатериалов, сколько бревна теряется в опилках и отходах, а также эффективность лесопилки и рабочих.Из-за этих переменных объем доскового фута дерева или бревна не может быть точно измерен, но оценен.
Были разработаны многочисленные методы (так называемые «правила») для оценки объема досок. В Огайо обычно используются два правила объема доск-фут: правила Дойля и Международные правила 1/4 дюйма (Таблицы 1 и 2). Оба эти правила обеспечивают оценку содержания дощатого фута в дереве на основе диаметра ствола дерева по высоте грудки и высоты дерева, пригодного для продажи (обсуждается позже).Правило Дойля — наиболее распространенное правило в Огайо. Его используют в лесной промышленности и многие профессиональные лесники. Международное правило 1/4 дюйма используется государственными агентствами и Лесной службой США.
| Таблица 1. Объемы стопы стоящей деревянной доски — Правило Дойля | ||||||||
| Dbh (дюймы) | Количество 16-футовых бревен | |||||||
| 1/2 | 1 | 1-1 / 2 | 2 | 2-1 / 2 | 3 | 3-1 / 2 | 4 | |
| Ножки доски | ||||||||
| 12 | 20 | 30 | 40 | 50 | 60 | |||
| 14 | 30 | 50 | 70 | 80 | 90 | 100 | ||
| 16 | 40 | 70 | 100 | 120 | 40 | 160 | 180 | 190 |
| 18 | 60 | 100 | 130 | 160 | 200 | 220 | 40 | 160 |
| 20 | 80 | 130 | 180 | 220 | 260 | 300 | 320 | 360 |
| 22 | 100 | 170 | 230 | 280 | 340 | 380 | 420 | 460 |
| 24 | 130 | 220 | 290 | 360 | 430 | 490 | 540 | 600 |
| 26 | 160 | 260 | 360 | 440 | 520 | 590 | 660 | 740 |
| 28 | 190 | 320 | 430 | 520 | 620 | 710 | 800 | 880 |
| 30 | 230 | 380 | 510 | 630 | 740 | 840 | 940 | 1 040 |
| 32 | 270 | 440 | 590 | 730 | 860 | 990 | 1,120 | 1,220 |
| 34 | 300 | 510 | 680 | 850 | 1 000 | 1,140 | 1,300 | 1,440 |
| 36 | 350 | 580 | 780 | 970 | 1,140 | 1,310 | 1,480 | 1,640 |
| 38 | 390 | 660 | 880 | 1,100 | 1,290 | 1,480 | 1,680 | 1860 |
| 40 | 430 | 740 | 990 | 1,230 | 1,450 | 1,660 | 1880 | 2,080 |
| 42 | 470 | 830 | 1,100 | 1,370 | 1,620 | 1860 | 2100 | 2,320 |
| Откуда: Эшли, Берл С.1980. Справочник лесников. USDA NA-FR-15. 35 с. | ||||||||
Сравнение этих двух таблиц томов покажет, что они не идентичны. Международное правило 1/4 дюйма обычно считается наилучшей оценкой количества пиломатериалов, которое может быть фактически распилено из дерева или бревна при оптимальных условиях. Правило Дойля существенно недооценивает объем деревьев в классах меньшего диаметра. Поэтому международное правило 1/4 дюйма следует использовать, когда важна наиболее точная оценка урожайности, например, при определении количества деревьев, которые нужно спилить, чтобы получить заданное количество пиломатериалов.Однако при сбыте древесины на корню выбор правила объема менее критичен. Не должно возникать путаницы в отношении количества, если и покупатель, и продавец знают, какое правило использовалось для оценки объемов. Цены на древесину на корню обычно корректируются в зависимости от того, какое правило используется.
Измерение диаметра дереваДиаметр ствола дерева измеряется на высоте груди (называемый диаметром на высоте груди или DBH), определяемым как диаметр дерева на высоте 4½ фута над землей на склоне дерева.Если дерево разветвляется ниже уровня груди, каждый ствол рассматривается как отдельное дерево. DBH можно измерить штангенциркулем для дерева, палкой Билтмора, лентой для измерения диаметра дерева или гибкой измерительной лентой (например, тканевой или стальной). Штангенциркули для деревьев, палки Biltmore и ленты для диаметра деревьев можно приобрести у компаний, поставляющих лесозаготовительное оборудование. Гибкая измерительная лента может использоваться для измерения окружности ствола дерева и деления окружности на 3,14 для определения диаметра.
| Таблица 2.Объем стопы для стоящей деревянной доски — Международное правило 1/4 дюйма | ||||||||
| Dbh (дюймы) | Количество 16-футовых бревен | |||||||
| 1/2 | 1 | 1-1 / 2 | 2 | 2-1 / 2 | 3 | 3-1 / 2 | 4 | |
| Ножки доски | ||||||||
| 12 | 30 | 60 | 80 | 100 | 120 | |||
| 14 | 40 | 80 | 110 | 140 | 160 | 180 | ||
| 16 | 60 | 100 | 150 | 180 | 210 | 250 | 280 | 310 |
| 18 | 70 | 140 | 190 | 240 | 280 | 320 | 360 | 400 |
| 20 | 90 | 170 | 240 | 300 | 350 | 400 | 450 | 500 |
| 22 | 110 | 210 | 290 | 360 | 430 | 490 | 560 | 610 |
| 24 | 130 | 250 | 350 | 430 | 510 | 590 | 660 | 740 |
| 26 | 160 | 300 | 410 | 510 | 600 | 700 | 790 | 880 |
| 28 | 190 | 350 | 480 | 600 | 700 | 810 | 920 | 1,020 |
| 30 | 220 | 410 | 550 | 690 | 810 | 930 | 1,060 | 1,180 |
| 32 | 260 | 470 | 640 | 790 | 940 | 1,080 | 1,220 | 1,360 |
| 34 | 290 | 530 | 730 | 900 | 1,060 | 1,220 | 1,380 | 1,540 |
| 36 | 330 | 600 | 820 | 1010 | 1,200 | 1,380 | 1,560 | 1,740 |
| 38 | 370 | 670 | 910 | 1,130 | 1,340 | 1,540 | 1,740 | 1 940 |
| 40 | 420 | 740 | 1010 | 1,250 | 1,480 | 1,700 | 1 920 | 2,160 |
| 42 | 460 | 820 | 1,100 | 1,360 | 1,610 | 1870 | 2120 | 2,360 |
| Откуда: Эшли, Берл С.1980. Справочник лесников. USDA NA-FR-15. 35 с. | ||||||||
Измерение товарной высоты
Товарная высота — это высота дерева (или длина его ствола), до которой может быть получен конкретный продукт, обычно за вычетом высоты пня в один фут. Товарная высота пиловочника и фанеры обычно оценивается как высота, на которой диаметр ствола сужается до 10 дюймов, или до тех пор, пока не будут обнаружены сильные ветвления или дефекты.Товарная высота очень ценных деревьев, таких как шпон черного ореха, может измеряться с точностью до фута или двух футов. Торговая высота большинства других деревьев измеряется в единицах 16-футовых бревен и 8-футовых полубревен. Товарная высота округляется до ближайшего полбревна. Таким образом, дерево с коммерческой высотой 42 фута будет измерено как имеющее 2½ бревна коммерческой высоты.
Товарная высота может быть измерена с помощью ряда специальных инструментов, разработанных специально для измерения высоты деревьев, таких как клинометры, высотомеры, ретоскопы или гипсометры.Эти инструменты можно приобрести у компаний-поставщиков лесозаготовительного оборудования. Товарную высоту также можно измерить с помощью длинного шеста, если измеряется только несколько деревьев и они имеют относительно небольшую товарную высоту. С некоторой практикой товарная высота в единицах бревна и полубревна может быть оценена довольно точно, особенно для деревьев с небольшой коммерческой высотой.
Использование таблиц для оценки объема товарного дереваПосле измерения диаметра дерева на высоте груди и коммерческой высоты дерева можно использовать Таблицу 1 или 2 для оценки его объема в футах доски.Например, 20-дюймовый дуб DBH с коммерческой высотой 2½ бревна содержит 260 футов доски по правилу Дойля или 350 футов по международному правилу 1/4 дюйма.
При использовании этих таблиц важно помнить, что следует измерять только ту часть ствола, которая будет производить полезный продукт. Полые, чрезмерно искривленные, гнилые части ствола или целые стволы измерять не следует. Вы можете услышать, как лесники или покупатели говорят о валовом и чистом объеме. Общий объем — это расчетный объем дерева без вычета дефектов (т.е., DBH и коммерческая высота всех деревьев были измерены без учета дефектов, объемы были определены, и объемы были суммированы). Чистый объем — это предполагаемый объем дерева с соответствующими вычетами по дефектам.
Деревянные дома и бани на заказ. Расчет кубатуры круглого леса Причины постройки дома из оцилиндрованного бревна
Нет смысла производить одни и те же вычисления несколько раз, если исходные данные не меняются. Округлое бревно диаметром 20 см и длиной 6 метров всегда будет иметь одинаковый объем, независимо от того, кто в каком городе считает.Только формула V = πr²l дает правильный ответ. Следовательно, объем одной ОСБ всегда будет v = 3,14 × (0,1) ² × 6 = 0,1884 м³. На практике, чтобы исключить момент стандартных вычислений, применяется капуста. Такие полезные и информативные таблицы созданы для разных пород пиломатериалов. Помогают сэкономить время и выучить куб из лесокругления, досок, синяков, бруса.
Название этого строительного справочника связано с тем, что объем как физическая величина измеряется в кубических метрах (или кубических метрах).Для более простого захвата, скажем «куб», соответственно стол назывался «кубатура». Это упорядоченная матрица, в которую заносятся данные об объеме одного продукта при различных исходных параметрах. Базовый столбец содержит секции, а ряд — длину (форму) материала. Пользователю достаточно найти число, расположенное в ячейке на их пересечении.
Рассмотрим конкретный пример — куб круглого леса. Утвержден в 1975 году, называется ГОСТ 2708-75, основные параметры — диаметр (в см) и длина (в метрах).Таблица у нас очень проста в использовании: например, необходимо определить цельное бревно V, имеющее Ø20 см при длине 5 м. На пересечении соответствующей строки и столбца находим число 0,19 м³. Аналогичный куб для округления существует по другому стандарту — ISO 4480-83. Ссылки очень подробны с шагом 0,1 м, а также более общие, где длина берется после 0,5 м.
Маленькие секреты
Использование Кубатурника не представляет никаких сложностей, но главный нюанс — это верные данные.Круглый лес — это не цилиндр, а усеченный конус, от которого отличаются низ и верхний рычаг. Один из них может быть 26 см, а другой — 18. Таблица предполагает однозначный ответ по конкретному сечению.
Различные источники предлагается поступить двумя способами: произвести расчет среднего значения и взять сумму из справочника для него или в качестве основного раздела взять размер верхней кучи. Но если таблицы составлены по определенным стандартам, то использовать их необходимо согласно соответствующим инструкциям.Для куба ГОСТ 2708-75 брался диаметр верхней втулки. Почему так важен момент исходных данных? Потому что при длине 5 метров для Ø18 см получается 0,156 м³, а для Ø26 см — 0,32 м³, что на самом деле в 2 раза больше.
Еще один нюанс — это правильная капуста. Если в таблице ГОСТ 2708-75 использовались сложные формулы усеченных конусов, производились расчеты, а результаты округлялись до тысячных, то современные компании, составляющие собственные кубеаты, позволяют себе «вольность».Например, вместо 0,156 м³ уже стоит цифра 0,16 м³. Нередко в Интернете размещаются откровенно ошибочные бытовки, в которых объем бревна длиной 5 метров при Ø18 см составляет не 0,156 м³, а 0,165 м³. Если компания использует такие справочники, реализуя для потребителей круглый лес, то она получает прибыль, фактически обманывая покупателей. Ведь разница на 1 изделие существенная: 0,165-0,156 = 0,009 или почти 0,01 м³.
Основная проблема лесоокругления — другое сечение.Решить вопросы с расчетами продавцы предлагают такими способами:
- вычисление объема каждой единицы и суммирование полученных значений;
- способ хранения;
- нахождение среднего диаметра;
- метод, основанный на плотности древесины.
1. Сразу нужно сказать, что верный результат дает первый из этих вариантов. Только расчет объема каждого бревна и последующее сложение чисел гарантирует, что покупатель заплатит за лес, который он получит от компании.Если длина одинаковая, достаточно найти площадь секций всех стволов, сложить их, а затем умножить длину (в метрах).
2. Складской способ.
Предполагается, что устойчивый округлитель занимает часть пространства, имеющую форму прямоугольного параллелепипеда. В этом случае общий объем находится, умножая длину, ширину и высоту фигуры. Учитывая, что между сложенными стволами есть пустоты, 20% отнимут от кубатуры.
Минус — принятие как неоспоримый факт, что дерево занимает 80% от общей площади. Ведь вполне может случиться так, что брусья складываются неактивно, тем самым процент пустоты намного больше.
3. Метод, основанный на плотности.
В этом случае вам необходимо знать массу леса и плотность древесины. Кубатуру легко разделить по первому числу на второе. Но результат будет очень неточным, так как дерево одного вида имеет разную густоту.Показатель зависит от степени зрелости и влажности.
4. Усредненный метод.
Если стволы заготавливаемых деревьев по внешнему виду практически одинаковы, то вы выбираете любые 3 из них. Измерьте диаметры, а затем найдите среднее значение. Далее в кубе определяется параметр на 1 товар и умножается на нужную сумму. Пусть результаты показали: 25, 27, 26 см, тогда средним считается Ø26 см, так как (25 + 26 + 27) / 3 = 26 см.
Учитывая недостатки рассмотренных методов, единственно верным способом Расчет куба можно считать основание каждого бревна с использованием шкафа ГОСТ 2708-75 или ИСО 4480-83 и суммирование полученных данных.
Строительство деревянных домов, дачи, бани и беседок — специализация нашей компании. В сферу деревянного домостроения мы вошли в 1997 году, и с тех пор я занимаюсь совершенствованием строительных технологий. Мы начали продавать строительные материалы в 2003 году, представляя нашим клиентам лучшую продукцию ведущих мировых брендов. Кроме того, на собственном производстве мы изготавливаем большевольтные конструкции. Это позволяет нам выполнять различные архитектурные проекты, будь то небольшой одноэтажный коттедж или огромный пятиэтажный загородный дом.
Решение любых задач
Наше предприятие предоставляет широкий спектр услуг:
- строительство деревянного дома «Полное строительство»;
- дизайн ванны;
- установка махровых ферм;
- строительство беседок;
- изготовление конструкций любых размеров и форм;
- продажа клееного бруса и ценных деревьев;
- выполняющих индивидуальные проекты.
Каждый заказ мы выполняем максимально точно и четко доставим.Поскольку мы занимаемся строительством деревянных зданий и сооружений, вы будете сотрудничать с нами несколько месяцев, то есть около года. Все зависит от степени сложности работы.
Дом вашей мечты
Многие мечтают жить в деревянном доме. И осуществить эту мечту вы, обратившись в нашу компанию. Схема строительства следующая:
- разработка проекта;
- производство деревянных материалов;
- фундамент строения;
- коллекция деревянной конструкции;
- установка перегородок, дверей, окон;
- связь;
- отделочных работ.
Таким же образом под ключ возводят баню и другие типы сооружений, как жилых, так и общественных. Что касается материалов, то он больше всего ценится для деревянных построек. хвойные породы — сосна, ель, лиственница. Дома возводятся из бревна или бруса. Специалисты утверждают, что производство клееного бруса позволяет получить качественный, прочный и надежный материал, имеющий приемлемую стоимость.
Гарантия качества
Все виды работ, выполняемые нашей компанией, выполняются в соответствии с нормами и стандартами.современное строительство Россия и Европа. Это возможно за счет использования качественных материалов, современного оборудования и инновационных технологий. Все возведенные конструкции наша компания передает на два года.
Обратившись в нашу компанию, вы можете заказать строительство домов и бань, приобрести качественные материалы, а также получить консультацию специалистов. Любое ваше желание будет воплощено в жизнь под присмотром координаторов. Вы останетесь довольны сотрудничеством с нашей компанией, и мы предложим вам лучшие варианты, которые есть в мире деревянного домостроения.
Из этой статьи вы узнаете:
Для того, чтобы рассчитать количество бревен для распила, нам необходимо знать:
— Размеры сэра (на примере бревенчатого дома от 3 до 6 пятиэтажек — две стены 6 метров, три стены по 3 метра — размеры на концах бревна)
— Высота пропила (в нашем примере берем высоту 3 метра)
— диаметр бревна, из которого планируется разрезать пропил (в нашем примере это 30 см)
Что дальше?
— Считаем общую длину одной короны (в нашем случае это две стены по 6 метров = 12 метров и три стены по 3 метра = 9 метров, складываем, и получаем общую длину одной короны 21 метр
— Узнаем сколько будет венцов в Сирубе (количество рядов бревен в высоту) Как это сделать?
Во-первых, нам нужно знать рабочую высоту одного бревна, мы знаем, что высота (диаметр) одно бревно в нашем примере 30 см, из этого количества нужно отнять 3 см, чтобы выделить продольный паз (средний), и мы получим рабочую высоту одного бревна = 27 см. Теперь делим 3 метра высоты пропила на рабочая высота одного бревна, получаем 11 венцов (рядов по высоте)
— Считаем количество поленьев на распил.Как это сделать? Берём общую длину одной короны (ряда) в нашем примере 21 метр, умножаем на количество корон, в нашем примере это 11 шт. Получаем 231 метр. Это общая длина всех коронок. Теперь поделим общую длину всех венцов на длину одного бревна — 6 метров, и у нас получится 38,5 частей, округленных по самому большому, и мы получим это для пропила 3-6 пятирядного, высотой 3 метра, от полено 30-го диаметра нам нужно 39 штук
Итак, теперь мы знаем, что нам нужно 39 поленьев 30-го диаметра, но сколько кубиков? В этом столе — куб круглого леса, вы найдете ниже пост.
Посмотрев на таблицу, мы увидели, что в одном 6-метровом бревне 30-го диаметра — 0,52 куба (M3)
Теперь вы просто умножаете общее количество бревен, в нашем примере это 39 штук, на коэффициент куба из стол — 0,52 м3 и получаем = 20,3 м3
Вывод: для возведения пропила 3 на 6 пятиярусной высотой 3 метра из бревна 30 диаметра понадобится 39 бревен, общим кубометром 20,3 м3
Выше мы рассмотрели простой и быстрый метод расчета количества бревен на распил, но он имеет один недостаток — неточность расчета, если речь идет о сложных бревнах, где остается 1.Могут остаться 2 метра, 1,8 метра и т.д. Которые больше некуда класть в подстилку, такие бревна считаются сложными и намного длиннее. Поэтому их можно рассматривать по вышеуказанной технологии, но добавив 10-15% на обрезке
. ************************************************ ************
Расчет кубатуры круглого леса
Расчетная таблица лесного шкафа: На пересечении строк и столбцов объем леса в М3
Cubancatter по ГОСТ 2708- 75 по длине бревна L и диаметру плети D.С помощью этой таблицы вы можете определить куб кругового перекрестка диаметром от 14 см до 48 см и длиной от 1 до 9 метров
Как пользоваться Кубатурным столом Круглого леса?
Шаг 1. Найдите в левой крайней строке этой таблицы нужный вам диаметр бревна.
ВАЖНО! Диаметр бревна измеряет маляр, т.е. по наименьшему размеру
Шаг 3. Разложите бревно в бревне на количество, так что получится куб одного диаметра
Шаг 4.Сложите все кубатуры каждого диаметра, чтобы вы узнали общий объем кубатуры круглых лесов
Пример: вы были загружены всего 50 шт. Длина 6 метров в длину
1) Измерьте диаметр каждого бревна и определяем количество поленьев каждого диаметра, получилось:
— 15 шт — 20 см
— 10 шт — 22 см
— 20 шт — 24 см
— 5 шт — 26 см
2) Смотрим куб одного бревна каждого диаметра в таблице с учетом длины бревна получаем:
— 20 см — 0.23 м3
— 22 см — 0,28 м3
— 24 см — 0,33 м3
— 26 см — 0,39 м3
3) Считаем кубатуру каждого диаметра, умножая количество бревен одного диаметра на показатель из таблицы Таблица расчета круглого лесного куба (в таблице указан объем 1-го бревна) получилось:
— 20 см (0,23 м3) * 15 штук = 3,45 м3
— 22 см (0,28 м3) * 10 штук = 2,8 м3
— 24 см (0,33 м3) * 20 штук = 6,6 м3
— 26 см (0,39 м3) * 5 штук = 1.95 м3
4) Рассмотрим общий куб всех бревен, добавив производительность куба каждого отдельного диаметра, получилось:
20 см (3,45 м3) + 22 см (2,8 м3) + 24 см (6,6 м3) + 26 см (1,95 м3) = 14,8 м3 — Габаритная кубатура круглого леса по ГОСТ 2708-75
Стоит добавить, что некоторые Поставщики круглого леса учитывают диаметры не отдельно, а средний диаметр умножают на общий количество круглого леса …..
Устали производить повторяющиеся, идентичные вычисления, при условии, что исходные данные не меняются? Человечество уже давно решило эту проблему, изобрело универсальные столы — капусту.Эти полезные таблицы помогают определить куб леса, округление, оцилиндрованное бревно и брус, но для новичка в этом случае таблицы данных куба круглого леса кажутся немыслимыми и сложными, состоящими из огромного количества чисел, они способны ввести в заблуждение кого угодно.
Особенности расчета кубатуры круглого леса:
Калькулятор круглого леса избавит Вас от рутины использования таблиц и сложных форм расчета. Одна из серьезных проблем при расчете леса — округление другого сечения бревна.И как бы вы не сориентировались в таблицах расчета куба, при однообразном и скрупулезном, однотипном повторении действий легко допустить ошибку.
Для ручного расчета детеныша есть несколько способов:
- Расчет объема каждой единицы пиломатериалов;
- Хранение и метод расчета;
- Расчет плотности древесины.
Самым надежным, конечно же, является первый из представленных способов.Когда рассчитан объем каждого бревна. Но этот способ хоть и точный, но очень долгий. Несправедливо в руках Продавцы очень довольны раздачей, когда клиент уже начинает удваивать на глазах табличные значения.
Второй метод предполагает, что бревна занимают определенное пространство, поскольку между бревнами существуют пустоты, 20 процентов занимают объем этого пространства, таким образом, получается объем округления. Данные, полученные таким способом, не совсем точны, ведь брёвна можно укладывать неактивно, тогда пустот между ними намного больше.
Третий из вышеперечисленных методов имеет очень средний и не точный расчет куба круглого леса, так как густота одного и того же леса может сильно отличаться друг от друга и зависит от степени спелости, влажности и других природных факторов. .
Какие задачи решает наш калькулятор:
В моей программе мы постарались совместить точность расчета, скорость и простоту использования. Чтобы произвести расчет необработанного круглого леса, необходимо измерить диаметр верхушки бревна в двух направлениях (минимальное и максимальное значение), сложить их и разделить на две части.Таким образом, вы получите среднее значение диаметра бревна. Введите это значение в соответствующее поле, установите длину округлителя и количество штук, другие значения не требуются. Все остальное онлайн-калькулятор сделает за вас. Если необходимо сразу рассчитать стоимость сырого леса, просто заполните желаемую форму. Таким образом, вы полностью исключите обман со стороны продавца, и повысите точность расчета.
Оцилиндрованное бревно — прекрасный материал для постройки бани или загородного дома.Такие изделия отличаются экологичностью и безопасностью, привлекательным внешним видом и быстрым монтажом, простотой монтажа и обработки. Благодаря специальной технологии изготовления бревна приобретают идеально гладкую цилиндрическую форму и гладкую поверхность, одинаковые диаметры и размеры.
Благодаря этим параметрам изделие плотно прилегает, что исключает появление трещин на Srub. К тому же строительство дома или бани происходит легко и быстро.Сруб будет смотреться элегантно и аккуратно.
10 причин построить дом из оцилиндрованного бревна
- Древесина натуральная и экологически чистая, не выделяет токсичных веществ и безопасна для человека. Кроме того, дерево обладает лечебными свойствами и благоприятно влияет на самочувствие и сон человека;
- Дерево способствует быстрому воздухообмену и обновляет кислород до 30% в день. Поэтому в деревянном доме всегда комфортно и легко дышится;
- Привлекательный и эстетичный внешний вид.Сруб выглядит изысканно и естественно. Он гармонично впишется в любой пейзаж и будет выгодно выделяться на фоне других построек;
- Благодаря специальной обработке материала на станках, бревна получают гладкую и гладкую поверхность. Поэтому изделия плотно прилегают друг к другу и исключают появление щелей в стенах;
- Одинаковые диаметры и размеры бревен ускоряют и упрощают монтаж. В зависимости от сложности проекта установка Srub занимает от 3-5 дней до 3-4 недель !;
- Легкая древесина не потребует массивного и дорогого фундамента;
- Цилиндрованное бревно не требует декоративной отделки Ни внутри, ни снаружи здания.Кстати, отделка «Под ноль» в бревенчатом доме смотрится гармонично и эффектно;
- Древесина обладает высокими показателями тепло- и звукоизоляции. В бревенчатом доме тепло, тихо и спокойно;
- При надлежащем караване бревна повторная процедура не потребуется. Тогда как в домашних условиях из бруса обязательно потребуется повторный герметик после усадки;
- Бревна легко обрабатываются, что позволяет создавать интересные конструкции (дома с эркером, резные балконы, веранды в виде ротонды и др.)). Более того, сруб можно построить в любом стиле!
Как рассчитать объем материалов
Тем, кто решил построить бревенчатый дом, важно правильно рассчитать необходимое количество стройматериалов. Поскольку бревно характеризует цилиндрическую форму, расчет должен основываться на этом параметре. Невозможно рассчитать объем, просто умножив толщину стен на высоту. Чтобы правильно устроиться, используйте специальный бревенчатый домик в форме куба.
Самый простой расчет проводится по формуле = P * R2 * N, где
P = 3,14;
R2 — Радиус оцилиндрованного бревна в квадрате;
N. — Длина цилиндрического бревна.
Результат умножается на количество необходимых бревен для строительства дома или бани. Не забудьте добавить 7%, которые выделяют усадку породы Сируба. Для облегчения расчета результаты для разных диаметров бревна представляют собой таблицу бревенчатой хижины.
Кубическая кубическая длина стола 6 метров
| Диаметр, мм. | Высота, мм. | объем, м3 | Площадь, м2 | Количество в м3, шт |
| 140 | 130,6 | 0,09 | 1,453 | 11,1 |
| 160 | 149,2 | 0,12 | 1,662 | 8,29 |
| 180 | 167,9 | 0,15 | 1869 | 6,55 |
| 200 | 186,6 | 0,19 | 2 078 | 5,31 |
| 220 | 205,2 | 0,23 | 2,286 | 4,39 |
| 240 | 223,9 | 0,27 | 2 493 | 3,69 |
| 260 | 242,5 | 0,32 | 2 701 | 3,14 |
| 280 | 261,2 | 0,37 | 2 908 | 2,71 |
| 300 | 279,9 | 0,42 | 3,117 | 2,36 |
| 320 | 298,5 | 0,48 | 3,325 | 2,07 |
| 340 | 317,2 | 0,54 | 3 532 | 1,84 |
| 360 | 335,8 | 0,61 | 3,74 | 1,64 |
Объем и стоимость материалов влияют не только на породу древесины, но и на диаметр бревен.Если вы планируете построить дом для постоянного проживания, выбирайте габариты не менее 240 мм, а для северных регионов — более 260 мм. Если это дачный домик. Для сезонного проживания и отдыха подойдут бревна диаметром 220 мм. Для беседки можно взять минимальные размеры.
Таблица— не единственный способ рассчитать необходимое количество стройматериалов. Есть специальный онлайн-калькулятор, который произведет быстрый и точный расчет количества и стоимости материалов с учетом усадки, внутренних перегородок и других факторов.
Дополнительно калькулятор рассчитает полезную площадь помещения, количество венцов и нагрузку на фундамент. Как правило, на сайтах строительных компаний каждый типовой проект сопровождает свой калькулятор.
Если вы не знаете, как правильно рассчитать сруб, вам помогут специалисты компании «Марисруб»! Опытные мастера подберут и рассчитают объем материалов. Специалисты рекомендуют брать подборочные бревна из сосны, так как это оптимальное соотношение цены и качества.
Сосна — доступная по цене прочная древесина, отличающаяся прочностью и долговечностью, приятным хвойным ароматом и красивой текстурой. Выберите понравившийся вариант сруба или закажите индивидуальный проект! Специалисты бесплатно подготовят смету будущего или коттеджа, просчитают объем материалов и стоимость строительства.
Расчет объема бревна. Как рассчитать кубатуру круглого леса: основные способы
Купля-продажа пиломатериалов из-за специфики обмеров данного вида продукции сопряжена с некоторыми трудностями.Ведь, в отличие от других видов товаров, древесина не продается по отдельности или на развес.
Стоимость пиломатериала зависит от степени обработки (доска обрезная или необрезная), породы древесины, из которой он изготовлен, сорта и длины.
Расчет кубатуры плитыДля расчета объема деловой плиты в соответствии с действующими правилами должны быть выполнены следующие условия:
- отсортируйте плиту на две группы по длине: первая — до 2 м, второй — выше 2 м;
- уложить горбыль попеременно в кучу из толстых и тонких концов в противоположных направлениях внутренними поверхностями друг к другу;
- можно укладывать короткие плиты по длине стыковки;
- важно добиться одинаковой высоты по всей стопке, максимальной плотности упаковки и прямых углов.
Теперь, умножив среднюю высоту сложенной упаковки на ее длину и ширину, мы определяем объем фальцовки.
В лесном хозяйстве есть понятия складчатого и плотного кубометра.
А — плотный деревянный куб; б — кругляк складной куб
Денежные выплаты за отпуск и прием круглого леса или сляба производятся в кубометрах в плотной массе. Для того, чтобы преобразовать значение объема кубометра в плотную массу, существуют специальные коэффициенты.Например, для перекрытия без нагрузки длиной до двух метров этот коэффициент равен 0,48; для неукорененного локона длиной более двух метров — 0,43. Для горбыля эти коэффициенты равны 0,56 и 0,50 соответственно.
Расчет пиломатериалов хвойных и твердых породПиломатериалы можно измерить индивидуально (сумма произведений длины, ширины и толщины каждой доски или пиломатериала). Но оптимальным решением является использование нормативов — кубометров, непосредственно предназначенных для расчета количества необрезного пиломатериала:
Пример массива таблиц объемов пиломатериалов ГОСТ 5306-83
Как использовать этот документ для определения объема , например, 70 досок обрезных 4.5 м в длину, 125 мм в ширину и 22 мм в толщину? Находим в этом массиве таблицу для пиломатериалов толщиной 22 мм, затем ищем необходимый объем в ячейке на пересечении горизонтального столбца, равный значению ширины — 125 мм, и вертикального столбца с значение длины — 4,5 мм. Требуемое значение объема пиломатериалов 0,1 238 м³, которое в свою очередь умножаем на количество досок, в нашем случае — 70, и получаем необходимый объем всей партии.
Для определения стоимости партии пиломатериалов определенного вида и сорта ищем розничную цену за 1 м³ согласно соответствующему прейскуранту.Кстати, в четырехосный вагон поступает порядка 55−60 м³ пиломатериалов хвойных пород.
Расчет объема необрезной доскиСпецифика расчета объема необрезных и односторонне обрезных пиломатериалов заключается в том, что их ширина определяется как полусумма ширины каждого из слоев (узкого и широкого), измеренная без коры:
Расчет кубатуры круглого лесаВопреки распространенному мнению, что объем круглого леса определяется с помощью переводных коэффициентов, основной метод определения значения этого показателя проводится путем измерения каждого бревна .
Плотные кубометры бревен можно определить по ГОСТ 2708-75, в котором указаны объемы круглого леса. Исходными данными для определения объема бревна являются значение толщины и длины его верхнего торца.
Например, бревно с верхним диаметром d = 18 см и длиной 6 м имеет объем 0,194 м³. Рассчитать сумму расчета для отсроченного товара можно, определив прейскурант его розничной цены и установив маркировку породы дерева.
- Как рассчитать кубатуру без использования таблиц?
При заготовке делового круглого леса определить его объем достаточно сложно. Для точного расчета объема каждого бревна вы можете использовать формулу объема усеченного конуса, которая учитывает основные диаметры обоих пропилов и длину самого бревна.
Круглый лес очень удобен и практичен для строительства домов, бань и других жилых и нежилых помещений.
На самом деле, таким сложным способом кубический размер круглого леса не считается. Во всем мире принято рассматривать это быстрее. Для этого используются специальные таблицы.
Как рассчитать кубатуру отдельного дерева без дополнительных замеров?
Кубометр древесины и складной кубометр круглого леса.
Несколько лет назад для расчета объема отдельного дерева мы использовали произведение средней арифметической площади спилов и длины дерева.Диаметр дерева в средней его части определялся с помощью измерителя (он напоминает обычный штангенциркуль). Затем ее умножили на 3 и получили площадь сечения.
Далее полученное число умножали на длину заготовки, и получали объемный результат. Такой способ расчета неточен, так как не учитывается толщина корки. Число Пи было взято с большим отклонением от действительного, а формула в искаженном виде давала большие ошибки.
Сама формула выглядит так: диаметр оцилиндрованного бревна делится на 2 и возводится в квадрат, затем умножается на Пи и длину бревна.
Даже если измерить толщину коры и учесть это при определении диаметра дерева, отклонения от этих показателей будут неточными, хотя и с меньшей погрешностью. Более точные расчеты показали, что реальные отклонения в расчетах кубатуры оцилиндрованного бревна в примитивных измерениях имеют определенную зависимость от параметров дерева, что было учтено при составлении соответствующих таблиц для определения параметра объема.Попробуем разобраться, как рассчитать кубатуру леса. Для этого потребуется:
- рулетка;
- соответствующие расчетные таблицы, где есть конечная кубатура.
Вернуться к содержанию
Технология расчета объема одиночного бревна
Сначала необходимо измерить длину дерева и его диаметр на пропиле в верхней части (без коры) с помощью рулетки. После этого посмотрим на параметры таблицы: на пересечении линии, где указана длина дерева, и столбца с указанием соответствующего диаметра находим объем измеряемого тела.Все просто и надежно.
Такие расчеты тоже нельзя назвать абсолютно точными, так как они не учитывали особенности, в которых выращивался лес, и форму ствола. Но на такие мелочи при большом количестве заготовок принято не обращать внимания.
Вернуться к содержанию
Расчет объема хранимого леса
При промышленных объемах заготовки оцилиндрованного бревна с использованием других методик и табличных данных.По сути, круглый лес в сохраненном состоянии имеет форму прямоугольного параллелепипеда. Расчеты его объема знакомы каждому со школы. Но этот способ использовать нельзя, так как не будут учтены размеры пустот между лагами. Кстати, они тоже напрямую зависят от диаметра поленьев, которые поддаются математическому расчету.
Путем многочисленных расчетов был определен коэффициент, по которому была составлена специальная таблица.Она работает аналогично ранее описанной таблице, с той лишь разницей, что учитывается объем упомянутого параллелепипеда и средняя толщина верхнего среза. Кубатура леса рассчитана с большой точностью.
Виды пиломатериалов и их объем.
Но нельзя надеяться на хорошую точность расчетов при неточной укладке лесоматериалов. Такой порядок не используется при хранении пиломатериалов, так как в этом случае оценивается объем, который круглый лес занимает непосредственно на складе.
Рассчитать кубатуру очень легко после предварительного взвешивания леса.
Далее необходимо рассчитать объем, разделив массу леса на густоту, соответствующую породе древесины. Такой расчет тоже нельзя считать идеальным, так как лес с разной степенью спелости имеет отклонение по густоте. Особую роль здесь может сыграть влажность древесины.
Выбор метода измерения объема
Выбор методов учета и измерения объема древесины
регламентируется следующими нормативными документами
(ГОСТ):
Требования ГОСТ-ком говорит:
- Круглый лес длиной более 2 м и дрова (дрова) длиной более 3 м подлежат единовременному измерению и учету в плотной мере согласно таблицам объема круглого леса ().В особых случаях (предусмотренных ГОСТ 2292-88, п. 1.2), кругляк длиной до 2 м также подлежит одномерному измерению и учету в плотной мере, c. Особые случаи — ценная древесина, сырье для производства фанеры, авиационные материалы и др.
- Объем остальной древесины, не относящейся к вышеперечисленным категориям, измеряется путем преобразования меры складывания в плотную.
(от стоковых метров -> до кубометров)
(скачать бесплатно)
Таким образом, требования ГОСТов подразумевают:
- Плотность, () — основной способ учета объема любого древесного материала, в том числе дров.Измерение объема древесины в плотной мере — очень громоздкий и трудоемкий метод проведения измерений и расчетов, так как это единичное измерение диаметра торца и длины каждого бревна
кубических метров (плотных мера)
Накидка — основной метод измерения и регистрации объема древесины.
Ограничение — это чистый объем древесной массы, который определяется как объем цилиндра каждого бревна с учетом среднего витка ствола.Где:
- каждое бревно измеряется индивидуально и
- при замере диаметра стыка —
выбран верхний срез (меньший конец) - при измерении диаметра стыка —
толщина коры и заболони не учитывается - при измерении диаметра стыка —
диаметр овальной грани принимается равным
среднему арифметическому
между наибольшим и наименьшим значением - регулировка величины всегда производится в минус от градации по ГОСТ
(например, диаметр торца 18.За 18 см принимаем 8 см, а не 19 см, длина бревна 4,47 м / п принимается 4 погонных метра, а не четыре с половиной и т. Д.) - Метод измерения круглого леса регламентируется
ГОСТ 2292-88
Лесозаготовка круглого леса
Маркировка, сортировка, транспортировка,
методы измерения и приемки
Скачать (скачано: 4420) - После обмеров
определяется объем каждого бревна
по таблицам объема круглого леса (по)
Единица измерения плотности — метр кубический (кубический метр)
Для ускорения и упрощения определения количества круглого леса используется специальный метод его подсчета — токарная обработка древесины.Лесной способ не регламентируется каким-либо нормативным документом и, по сути, является вариантом стенографического письма
.Деревянное острие
«Точечная» (точечная) древесины — метод стенографической записи количества и параметров бревен и настилов, используемый для учета стволов деревьев, уложенных в штабель или «на лозе». При этом в произвольной форме составляется таблица, в которую записываются измеренные (учтенные) параметры круглого леса (кругляка).Чаще всего это диаметр и длина бревен, реже — породы древесины, иногда сочетания других требуемых значений (возраст, порода и т. Д.).
Термин «рыскать по лесу» родился в те далекие времена, когда еще не было компьютеров и калькуляторов. В древности лесники использовали этот вид стенографического счета. Это, однако, не умаляет достоинств этого метода бухгалтерского учета в наши дни. Суть его в том, что каждой циферке соответствует свой узор, своего рода — иероглиф, обозначающий эту циферку.
Сам термин «точка» происходит от слов «точки», которые вводятся в процесс учета.
Первая точка — это условный знак, который наносится на конец измеренного и измеренного журнала, чтобы избежать его пересчет. Понятие «точка» в конце журнала является непрерывным условием. Это может быть любой видимый знак, значение которого выбирается в зависимости от обстоятельств. Например, это может быть особая отметка лесничего, значение диаметра зарегистрированного бревна или просто косая черта, нарисованная мелом.
. Вторая точка заносится в таблицу особым образом и участвует в дальнейших расчетах количества леса.
Это происходит так:
— первые четыре бревна — это четыре точки в углах воображаемого квадрата,
— следующие четыре бревна соединяют линии этих точек друг с другом в квадрате
— и, наконец, 8 и 9 , бревно диагональ квадрата
Итого — 10 бревен символизируют квадрат со скрещенными диагоналями
— Далее — все повторяется, до конца расчета.Объем круглого леса
Объем круглого леса определяется после округления круглого леса, когда становится известно, сколько и какого диаметра бревен содержится в штабеле. Для определения объема круглого леса — открываем кубатуру и простым умножением находим объем прописанной древесины.
Ячейки — Специальная таблица для расчета объема круглого леса. По вертикали кубики идут диаметрами, а по горизонтали — длиной поленьев.На пересечении вертикали и горизонтали — объем для каждого бревна заданной длины и диаметра.Таблицы объема круглого леса (кабинки)
Кубическая в просторечии ГОСТ 2708-75
ДЕРЕВЯННЫЕ СТОЛЫ КРУГЛЫЕ объемы
Конвертер величин объема пиломатериалов • Прочие конвертеры • Компактный калькулятор • Онлайн-конвертеры единиц
Конвертер длины и расстояния Конвертер массы Конвертер сухого объема и общих измерений при варке Конвертер топливной экономичности, расхода топлива и экономии топливаКонвертер чиселПреобразователь единиц информации и хранения данныхКурсы валютЖенская одежда и размеры обувиМужская одежда и размеры обувиПреобразователь угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаПреобразователь энергии инерции Конвертер сгорания (на массу) Конвертер удельной энергии, теплоты сгорания (на объем) Конвертер температуры Конвертер интервалов теплаКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер теплопроводностиКонвертер удельной теплоемкостиКонвертер плотности тепла, плотности пожарной нагрузкиКонвертер плотности теплового потокаКонвертер коэффициентов теплопередачиКонвертер объемного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер массового потока (Конвертер абсолютной концентрации) Конвертер вязкости Конвертер напряженияПреобразователь проницаемости, проницаемости, паропроницаемости Конвертер скорости передачи водяных паровКонвертер уровня звукаКонвертер чувствительности микрофонаКонвертер уровня звукового давления (SPL) Конвертер уровня звукового давления с выбираемым эталонным давлениемКонвертер яркостиПреобразователь световой интенсивностиКонвертер яркостиЦифровой преобразователь разрешения изображенияПреобразователь частоты и длины волныОптическая мощность (диоптрийная мощность) Конвертер диоптрий) в увеличение (X) Конвертер электрического зарядаЛинейный преобразователь плотности зарядаПреобразователь поверхностной плотности зарядаПреобразователь объёмной плотности зарядаПреобразователь электрического токаЛинейный преобразователь плотности токаПреобразователь плотности поверхностного токаПреобразователь напряженности электрического поляПреобразователь электрического потенциала и напряженияПреобразователь электрического сопротивленияПреобразователь удельного электрического сопротивленияПреобразователь электрической проводимости в дБПреобразователь электрической проводимости в дБ Ватты и другие единицы измеренияПреобразователь магнитодвижущей силыПреобразователь напряженности магнитного поляКонвертер магнитного потокаПреобразователь плотности магнитного потокаМощность поглощенной дозы излучения, Конвертер мощности суммарной дозы ионизирующего излученияРадиоактивность.Преобразователь радиоактивного распада Преобразователь радиационного облученияРадиация. Конвертер поглощенной дозы Конвертер метрических префиксов Конвертер передачи данных Конвертер единиц типографии и цифровых изображений Конвертер единиц измерения объема древесины Калькулятор молярной массы Периодическая таблица
Обзор
Древесина, вырубленная для нужд человека, называется «пиломатериал» в американском английском и «древесина» в Британский английский. Есть некоторые другие специфические различия и контексты, в которых используется каждое слово, но в этой статье мы будем использовать слово «пиломатериалы».В промышленности количество пиломатериалов обычно измеряется по объему. Полезный объем может быть оценен еще до того, как деревья будут спилены, а также измерен на различных этапах обработки. Оценка объема может быть важна для людей, которые выращивают деревья для рубки леса, например, при продаже или покупке нового участка леса, или для оценки цены продажи пиломатериалов, а также потенциального дохода. Стоит отметить, что эти обследования часто включают оценку качества древесины, чтобы оценить, какая ее часть может быть непригодной для использования, и учитывать дополнительные затраты на компенсацию экологического воздействия лесозаготовок.
Измерение объема растущих деревьев
При оценке объема пиломатериалов от деревьев, которые все еще растут, можно собрать измерения на пробном участке, а затем аппроксимировать эти вычисления для всего участка. Традиционно эти сюжеты имеют круглую форму, хотя и не всегда. В других случаях образцы деревьев отбираются индивидуально по всей территории лесного массива, вместо того, чтобы измерять все деревья на пробных площадках. Если общая площадь лесов, которую необходимо измерить, невелика, можно измерить все деревья на этой территории, но этот подход менее распространен.
до н.э. — это используемая высота дерева — все, что выше точки C, будет отброшено. Эта высота равна тангенсу угла A, умноженному на AB.
Определение высоты
Во-первых, важно определить, какая часть дерева может быть использована в коммерческих целях, а какая часть должна быть выброшена. Высота бревна, также известная как , высота товарного дерева будет зависеть от того, для чего предназначена древесина, и от того, насколько широкое дерево. Как только будет принято решение, какая часть дерева будет использоваться, можно измерить фактическую высоту от земли до вершины полезной части дерева, используя тригонометрические формулы.
Давайте рассмотрим иллюстрацию, чтобы увидеть, как мы можем определить высоту дерева. Здесь точка B находится у основания дерева, а точка C отмечает конец пригодного для использования ствола дерева. Мы не будем использовать ничего выше точки C после того, как дерево будет зарегистрировано. Таким образом, BC — это высота, которую нам нужно вычислить. Взобраться на дерево с этой целью было бы непросто или непросто, поэтому мы будем использовать тригонометрические формулы для вычисления стороны прямоугольного треугольника ABC. Мы отойдем от дерева до точки A, отмечая расстояние от A до B, а затем найдем угол A, используя транспортир или аналогичные инструменты.Здесь BC — противоположная сторона треугольника, а AB — прилегающая сторона, поэтому мы можем вычислить BC, умножив касательную нашего угла A на AB.
Гипсометр позволяет пользователю рассчитать высоту объекта, задав значение высоты над уровнем глаз, высота A, и высоты ниже уровня глаз, высота B. Затем эти два значения складываются.
Также можно измерить высоту дерева с помощью инструментов, известных как гипсометры . Обычно они используют одни и те же тригонометрические формулы для вычисления стороны прямоугольного треугольника, за исключением того, что учитываются несколько треугольников, поскольку измерение выполняется не на уровне земли, а на уровне глаз.Чтобы использовать гипсометр, обычно необходимо предварительно установить известные значения, затем посмотреть через гипсометр на измеряемый объект и проверить предварительно откалиброванную шкалу для получения результата. Последняя операция обычно выполняется в два этапа. Сначала мы должны определить высоту дерева от уровня глаз вверх, высоту A на иллюстрации, отмеченную фуксией. После этого мы рассчитаем высоту от уровня глаз до основания дерева. Высота B отмечена на рисунке желтым цветом.Затем мы сложим две высоты вместе, чтобы получить общую высоту.
Определение диаметра и расчет объема
Как только высота известна, измеряется диаметр дерева. Иногда для этого используются такие инструменты, как дендрометры . Обычно диаметр рассчитывается не у основания дерева у земли, а на высоте 4,5 фута или 1,37 метра над землей. Если дерево растет на склоне, эта высота измеряется от верхней стороны дерева.Это значение известно как диаметр при высоте груди , потому что 4,5 фута — это примерно высота груди для среднего человека. Часто записывается как DBH . Обладая этой информацией, можно затем оценить объем, используя формулы для расчета объема простых геометрических объектов. Также доступны таблицы, в которых указан объем для данной высоты и DBH.
Измерение пиломатериалов
Существует множество различных единиц измерения объема пиломатериалов — выбор зависит от предполагаемого использования пиломатериалов и длины каждого куска дерева.Большие куски длиной 2,4 метра или 8 футов называются бревнами, а меньшие части — болтами и палками, хотя для простоты мы будем называть всю заготовленную древесину «бревнами» вместе.
Способ резки бревен зависит от конкретных потребностей покупателя. Дерево слева разрезано на два бревна, A и B, а дерево справа разрезано на одно бревно C. Общий объем бревен A и B больше, чем у журнала C, но журнал C длиннее , что в некоторых случаях полезно. Выброшенная кора и древесина помечаются коричневым и розовым цветом.
Пиломатериалы претерпевают множество изменений в процессе обработки, начиная с начальной необработанной стадии, особенно во время сушки и резки. Перед распиливанием древесина очищается от окалины. Масштабирование — это процесс определения того, какое количество древесины можно разрезать на пиловочник или доски, и сколько древесины будет получено. Урожайность оценивается с использованием одного из многих правил распиловки бревен, и выбор правила зависит от местного законодательства, предполагаемого использования пиломатериалов и от того, о каком правиле могут договориться покупатель и продавец.Когда древесина позже распиливается, поверхность бревен или досок становится более однородной за счет удаления неровностей, в результате чего уменьшается объем. Масштабирование позволяет оценить полезную древесину с учетом этого сокращения объема.
На этой иллюстрации вы можете увидеть очень простой пример масштабирования. Здесь одно бревно масштабируется двумя разными способами. Синие линии обозначают спил, коричневые — это кора, которая будет выброшена, розовая — это остальная часть выброшенной древесины, а желтые — это бревна после масштабирования.На рисунке слева масштабирование более экономично, визуализируются два отдельных журнала, A и B. На рисунке справа общий объем журнала C меньше, но этот журнал длиннее. Иногда требуются более длинные бревна, и потеря объема оправдана.
Важно отметить, что если оценка производится без разрезания бревен на доски, существует вероятность того, что объем годной к употреблению древесины после распиловки станет еще меньше из-за дефектов древесины. Вот почему некоторые покупатели необрезной древесины внимательно изучают ее, чтобы обнаружить возможные дефекты и договориться о снижении цены, если сомневаются в качестве.
Объем пиломатериалов также уменьшается по мере высыхания, и изменение объема зависит от типа обрабатываемых пиломатериалов и иногда может уменьшаться на 30% и более. Поэтому, рассматривая размеры пиломатериалов, мы должны помнить, на каком этапе был измерен объем пиломатериалов. Некоторые единицы измерения объема можно использовать только для древесины, обработанной определенным образом, например, для предварительно распиленной древесины.
Размеры пиломатериалов
Объем пиломатериалов, разрезанных на доски, можно рассчитать, умножив их ширину на высоту и длину.Однако важно отметить, что указанные размеры часто относятся к номинальному размеру, а не к фактическому размеру досок. Особенно это касается ширины и высоты доски. Например, фактический размер доски размером 4 на 6 дюймов составляет 3,5 на 5,5 дюйма. Это связано с тем, что номинальные размеры предназначены для плит, обрабатываемых только на начальном этапе, но сушка плит и окончательная обработка, чтобы сделать их гладкими, уменьшают номинальный размер. Для размеров менее 2 дюймов эта разница равна 0.25 дюймов, для размеров менее 8 дюймов — 0,5 дюйма, а для любых размеров больше 0,75 дюйма. При расчете объема по габаритам пиломатериала важно использовать фактические размеры, а не номинальные.
Опора для доски
В пределах допустимого диаметра наименьшей ширины в верхней части бревна, отмеченного синим цветом, бревно можно разрезать на доски различными способами. Прямоугольники разных оттенков желтого цвета обозначают возможные разрезы досок в поперечном сечении. Розовые и коричневые участки — это выброшенная древесина и кора соответственно.
Лапка для досок — это единица, обычно используемая в США и Канаде для необрезной древесины, но с предположением, что древесина разрезается на доски определенной высоты и ширины, определяемой выбранным правилом. Длина могла быть произвольной. Это означает, что «лишняя» древесина, подлежащая выбрасыванию или не имеющая указанного размера, не включается в расчеты. Один дощатый фут — это объем 1 × 12 × 12 дюймов. Расчеты для необрезанной древесины обычно выполняются в виде оценок, а формулы в рамках данного правила принимают размеры бревна и дают результат.На иллюстрации показаны некоторые возможности распиливания одного и того же бревна. Здесь мы видим разрез в более широкой нижней части дерева, и синий кружок указывает на ограничения из-за меньшего диаметра в верхней части дерева. Розовые области отбрасываются, и различные разрезы для окончательных досок показаны разными оттенками желтого. Здесь показаны только черновые пропилы — как мы обсуждали ранее, эти доски будут дополнительно уменьшены во время окончательной обработки.
Некоторые из этих формул более точны для определенных размеров, например для указанного диапазона диаметров.В общем, использование ножек для досок не всегда является точным при измерении необрезной древесины, потому что способ обработки доски влияет на общий объем пиломатериалов, а обработка может сильно отличаться в зависимости от оборудования и навыков.
Два шнура дров
Шнуры
Необработанная древесина, используемая для дров или изготовления бумаги, которая складывается вместе, измеряется в шнурах. Один шнур представляет собой объем стопки 8 на 4 на 4 фута. Измерения в этих единицах включают не только древесину, но и расстояние между бревнами.Следовательно, эта мера не так точна, потому что она зависит от того, насколько хорошо бревна уложены друг на друга, но этот метод дает значение, которое легко, дешево и быстро вычислить — вот почему он популярен. Существуют также способы рассчитать объем штабеля древесины, в котором помимо шнуров используются другие единицы измерения, например кубические метры футов, но они обычно не используются.
Кубические футы или метры
В отличие от футеров для досок, кубические футы или кубические метры часто используются для измерения целых бревен, включая части, которые позже будут выброшены во время обработки, но исключая пространство между бревнами, если они уложены друг на друга, и часто исключая объем коры.Это дает менее точную оценку фактического количества древесины, которая останется после обработки, чем при использовании ножек для досок, но в то же время это измерение более последовательное и простое в выполнении. Обычно он рассчитывается с использованием значений высоты и диаметра. Если бревна длиннее 20 метров, их обычно разделяют для измерения и измеряют диаметр каждой части.
