Как поставить откатные ворота: Как установить откатные ворота — 10 ошибок. Инструкция и схема подключения автоматики.

В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:

Здесь схема подключения следующая. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.

Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.

Схема подключения лампы с антенной выглядит следующим образом:

Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.

К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный — Tx.

Схема подключения принимающего фотоэлемента (Rx):

Схема подключения проводов передающего датчика:

Последним подключается ключ-кнопка.

После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

Источники — cable. ru, Кабель.РФ

Статьи по теме

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах.  Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

• Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
• Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

• Форд фокус 3 = 2,01 м.
• Форд Эксплорер 2015 = 2,29 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

• Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
• Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
• Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
• Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

• точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
• регулировки высоты установки ворот относительно земли (в пределах 5 см)
• возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).

Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.

Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».

Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

• Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):


  Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
  < 800 кг	< 6 метров	60х30х2мм или 60х40х2мм	20х20х2 мм
  ≥ 800кг	≥ 6 метров	80х40х2 мм	40х20х2 мм



• Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т.п.):


  Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
  < 500 кг	< 5 метров	60х40х2мм	20х20х2 мм
  ≥ 500кг	≥ 5 метров	80х40х2 мм	40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Возможно Вам будет также интересно:

• Каркас откатных ворот

  Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

• Автоматика для откатных ворот

  Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Монтаж откатных ворот

То, что откатными воротами весьма удобно пользоваться, ни у кого не вызывает сомнения. Раньше откатные ворота можно было встретить только в элитных коттеджах, так как такую роскошь себе мог позволить далеко не каждый. На сегодняшний день стоимость устройства и фурнитуры стала более приемлемой, в чем можно убедиться, проехав по любой улице – откатные ворота очень часто встречаются. Хотя цена и стала доступной, но все же низкой ее не назовешь, особенно когда приходится рассчитываться не только за материалы, но и за установку оборудования. Однако можно существенно сэкономить, если монтаж откатных ворот будет выполнен своими руками с учетом технических требований и нормативных нагрузок.

Фурнитура и комплектующие

Компании, занимающиеся реализацией откатных ворот, как правило, комплектуют их всем необходимым для монтажа, хотя бывают и исключения. Но при изготовлении полотна своими руками, или если оно сделано под заказ у частника, придется самому позаботиться о приобретении фурнитуры и крепежа.

Представленная схема монтажа откатных ворот поможет увидеть, что должно входить в базовый комплект. Вот перечень комплектующих, фурнитуры и крепежа, благодаря которым станет возможной установка автоматических откатных ворот:

1. Электропривод (приобретенный или самодельный) – 1 шт.
2. Блок управления раздвижными воротами – 1 шт.
3. Зубчатая рейка или цепь – 1 шт.
4. Направляющая рельса– 1 шт.
5. Регулируемая подставка– 2 шт.
6. Роликовые опоры – 2 шт.
7. Поддерживающие ролики – 2 шт.
8. Ловитель роликовый верхний и нижний (нужны, чтобы ворота не качались) – по 1 шт.
9. Концевой ролик – 1 шт.

Также необходимо правильно изготовить закладную, размеры которой зависят от ширины проема. Для откатных ворот, длиной 4 м потребуется:

• Металлическая арматура Ø 8 мм – 16 м.
• Профильная труба 60×40 мм – 4 м.
• Швеллер, шириной 160 мм–2 м.
• Бетон М250 – 2 м³ (при глубине траншеи 1,7 м, и ширине 0,4 м).

В зависимости от района, типа грунта и массы ворот устройство закладной и фундамента для последующей установки откатных ворот может отличаться.

Общая длина закладной получилась 2 м, что в нашем случае вполне достаточно. Если нет навыка выполнения сварочных работ, то не экономьте, и пригласите профессионала, ведь ремонт откатных ворот обойдется намного дороже услуг сварщика.

Схема установки ворот

Для выполнения работы нам понадобится представленная схема установки откатных ворот. По ней определимся с последовательностью действий.

Фундамент

Кода речь заходит о фундаменте для откатных ворот, то важно осознавать, что он не будет таким же, как и для дома. Мало того что откатные ворота тяжелые, но они еще и находятся в подвешенном состоянии, что создает дополнительную нагрузку на фундамент, поэтому необходимо позаботиться об изготовлении закладной, устройство которой схематически показано на рисунке. Затем, на нее выполняется установка откатных ворот.

В зависимости от того, какая изготовлена закладная под имеющиеся раздвижные ворота, и подготавливается подходящая траншея.

Обычно в таких местах весьма неудобно копать траншею, так как раздвижные ворота располагаются почти вплотную к опорному столбу, поэтому предварительно грунт можно размягчить буром.

На дне траншеи делается двухслойная подушка. Первый слой, толщиной 10 см состоит из утрамбованного песка. Поверх него стелется геотекстиль, насыпается и трамбуется еще один слой из щебня средней фракции.

Вплотную к опорному столбу раздвижных ворот в траншею помещается закладная и во всех направлениях выставляется по уровню. Устанавливается небольшая опалубка, с помощью которой можно приподнять над землей основание, и только после этого ее можно заливать бетон.

Еще одним важным моментом в создании прочной опоры является уплотнение бетона посредством вибрирования (или штыкования). Эти действия помогут воздуху выйти из раствора. Затем будем использовать правило, чтобы с помощью этого инструмента выровнять стяжку.

О том,как установить откатные ворота самому, видео,размещенные ниже, будут хорошим подспорьем в том, чтобы разобраться во всех тонкостях выполнения работы.

Как установить откатные ворота на винтовых сваях? Благодаря такой технологии нет необходимости рыть глубокую траншею, сваривать закладную, а потом всё это бетонировать. Однако тогда придется сначала установить откатные ворота, а потом строить забор, так как для вкручивания винтовых свай своими руками потребуются длинные рычаги.

Монтаж ворот

Теперь рассмотрим, как выполняется установка автоматических откатных ворот, в чем существенно поможет вышеприведенная схема, на которой показано, в каком месте крепятся дополнительные элементы.

Установка автоматических откатных ворот начинается через несколько дней после бетонирования закладной. Сначала к швеллеру привариваются регулируемые подставки. Перед выполнением сварочных работ пластины подставок должны быть расположены в одной оси, что можно проверить с помощью лазерного уровня или же натянув шнур между ними. Также необходимо выдержать расстояние от краев. Возле столба нужно отступить 15 см от края, а с противоположной стороны несколько меньше – 10 см. Расстояние от боковых сторон швеллера, служащего опорой откатных ворот, должно быть одинаковым.

На регулируемых подставках закрепим роликовые тележки для откатных ворот, расположенные на пластине. Для этого на шпильки накручивается по 1 гайке, и надеваются шайбы. Затем наступает черед роликовых тележек, а сверху на каждую шпильку надевается шайба, и накручивается гайка.

После установки роликовых опор выполняется установка откатных ворот, но регулировка не выполняется, так как необходимо установить фурнитуру, которая поддерживает и ловит полотно откатных ворот.

Теперь разберемся, как установить на опорном столбе поддерживающие ролики. Они должны немного возвышаться над полотном, чтобы при открывании соприкосновение было только с роликами, поэтому откатывание полотна будет происходить свободно.

В нижней части раздвижных ворот закрепляются концевой ролик и нижний ловитель. При закрывании ворот ролик должен упираться нижней частью в ловитель, благодаря чему полотно не будет находиться в подвешенном состоянии. Это также уменьшит нагрузку на фундамент. При закрывании ворот они должны без перекосов входить в ловители. Только после этих действий выполняется регулировка ворот и подключение автоматики. О том, как выполняется монтаж откатных ворот, видео поможет рассмотреть более детально.

Как подключить автоматику

Мало знать,как правильно установить откатные ворота, их еще нужно подключить к блоку управления. На схеме показано расположение датчиков и их подключение. Все работы должны быть выполнены в соответствии с ПУЭ. Вполне понятно, что читать большой нормативный документ ради того, чтобы понять, какой и как нужно проложить кабель утомительно, поэтому остановимся на тех пунктах, которые необходимо соблюсти при выполнении работы.

Хотя в частном дворе кабель до блока управления раздвижными воротами и до двигателя может быть проложен и без защиты от повреждения, но в нашем случае он будет находиться под дорогой, поэтому нагрузка на него будет немалой. Вследствие этого рекомендуем выполнить монтаж в металлической, пластиковой или металлопластиковой трубе. Последний вариант самый удобный, так как металлопластиковую трубу можно согнуть под углом в 90˚, причем радиус изгиба будет минимальным.

Нельзя копать траншею возле фундамента забора или дома – отступите от него как минимум 0,5 м. От деревьев лучше отступить на 1 м. так как разветвленная корневая система может впоследствии порвать кабель.

Если кабель будет проходить над коммуникациями (водопровод, канализация и т.д.), то лучше его защитить, обложив силикатным кирпичом. Если когда-то придется менять водопровод, то при рытье траншеи лопата упрется в это искусственное препятствие, а кабель останется целым. Если кабель проложен в металлической трубе, то о дополнительной его защите беспокоиться не придется.

Глубина траншеи должна быть как минимум 0,7 м. Если грунт с камнями, то лучше выкопать на 10 см глубже, а потом, убрав камни, стекла и прочий мусор, сделать подсыпать песчаную подушку. После укладки кабеля поверх него насыпается песок, слоем до 10 см и только после этого выполняется засыпание траншеи грунтом.

Земля имеет свойство проседать, поэтому сразу же не рекомендуется делать поверх траншеи дорожное покрытие. Чтобы ускорить процесс усадки, грунт траншеи можно уплотнить вибротрамбовкой.

Проверив работоспособность ворот, можно ими пользоваться.

Обслуживание и ремонт

Чтобы как можно реже выполнять ремонт откатных ворот, важно проводить их своевременное обслуживание, которое заключается в проверке работы механизмов и немедленном устранении всех, даже, на первый взгляд, незначительных поломок. Хотя такая забота помогает избежать в будущем большинства проблем, все же техника иногда выходит из строя – просто закончился ее ресурс или же она была некачественной. Также нередко приходится исправлять и ошибки, допущенные в процессе установки откатных ворот. Большинство неисправностей можно устранить, выполнив ремонт своим руками.

Какая проблема возникает чаще всего? Перестал работать привод и ворота не открываются? Но это следствие, а причин может быт множество, но не спешите вызывать мастера – попробуйте найти причину самостоятельно.

• Иногда случается так, что только что установленные и проверенные откатные ворота вдруг отказываются закрываться (реже отказываются открываться). В этом случае причиной может стать нарушение регулировки фотоэлементов или выход одного из них из строя. Проверьте их срабатывание, закрыв один из фотоэлементов – должен быть слышан характерный щелчок реле. Если его не услышали, то попробуйте отрегулировать фотоэлементы или установите в управляющем блоке перемычку, которая отключит этот способ защиты. Также нелишним будет проверить мультиметром напряжение на блоке и фотоэлементах.

• Если же отчетливо слышится, что электродвигатель работает, а откатные ворота не двигаются с места, то в первую очередь следует проверить, находится ли звездочка в зацеплении с шестерней (или звездочка с цепью). Если там всё в порядке, то вышел из строя редуктор. Дело в том, что в бюджетных моделях установленная шестеренка пластмассовая или силуминовая, а этот материал не отличается высокой прочностью.

• Если же блок управления раздвижными воротами не срабатывает, то сначала проверьте работоспособность брелока, и, если нужно, замените в нем элементы питания.

• Убедитесь, что блок управления откатными воротами подключен к сети и в нем нет перегоревших предохранителей. Проверьте мультиметром напряжение питания – может оно слишком низкое или большое. Из-за таких перепадов часто перегорает электроника. Защитить сможет приобретенный и установленный в питающей цепочке стабилизатор.


Не бойтесь воспользоваться мультиметром. Этот прибор недорогой, но большинство неисправностей с его помощью можно найти. А мы со своей стороны желаем, чтобы ваши откатные ворота безотказно прослужили как можно дольше.

Заключение

Как выполняется установка откатных ворот, видео поможет узнать более детально.

Как осуществить монтаж и установку откатных ворот своими руками

Ограждающие конструкции откатного типа эргономичны, удобны и практичны в эксплуатации. Они экономят место перед ограждением, но требуют наличия достаточного пространства вдоль забора для сдвигающейся створки. Монтаж откатных ворот не сложен, но предполагает строгое соблюдение инструкции и установку автоматики, поэтому рекомендуется доверить его профессионалам. Тем же, кто решится сделать это своими руками, следует изучить в деталях инструкции и видео, отвечающие на вопрос как установить откатные ворота самому.

Как правило, установка откатных ворот производится в несколько этапов:

1. Проверка проема и ограждения на соответствие требованиям производителя ворот;
2. Подготовка проема к установке сдвижной створки;
3. Создание бетонного основания;
4. Установка самих ворот;
5. Обшивка полотнища створки;
6. Установка и настройка автоматики.

Рассмотрим процедуру монтажа откатных ворот более подробно.

Проверка ограждения и подготовка проема

Помимо наличия достаточного пространства для сдвигания полотна в сторону вся конструкция ограждения должна быть достаточно надежной, прочной и жесткой, чтобы выдержать ветровые нагрузки и вес от ворот. На выбор комплектующих влияют параметры проема и вес устанавливаемой конструкции.

Сдвигаемой створке не должны мешать деревья и прочая растительность, а также наличие неровностей грунта и нелинейность ограждения. Размер свободного пространства должен быть равен ширине проема вместе с консольной частью.

В рамках подготовительных работ выявляется тип грунта, что в свою очередь может повлиять на способ создания бетонной подушки под рельсу.

Создание бетонного основания

Процесс создания фундамента для откатных ворот состоит из нескольких этапов:

1. разметка грунта;
2. выемка грунта;
3. создание и установка закладного элемента;
4. заливка ямы бетоном.

Вдоль забора в сторону отката ворот отмеряют расстояние, равное длине бетонного основания. Обычно этот параметр равен половине ширины проезда. При этом ширина основания должна быть равна 400-500 мм. Если опоры ограждения не могут быть использованы для установки ворот, предусматривают яму для установки ответного столба, который должен не заужая прохода примыкать к ограждению. Для автоматизированных ворот также предусматривают возможность укладки кабеля между столбами непосредственно под проездом. Выемка грунта производится обычно на глубину от 1000 мм.

Изготовление и укладка закладного элемента, бетонирование

Для создания закладного элемента используют швеллер 20, длина которого соответствует яме под основание, а также арматуру диаметром 12 мм для создания решетки и соединения конструкции в единое целое. К швеллеру приваривают вертикально ориентированные куски арматуры длиной порядка 1 м и поперечные перемычки. Конструкция опускается в углубление под основание арматурой вниз так, чтобы швеллер своей боковой поверхностью прилегал к столбу ограждения и при этом располагался строго горизонтально по направлению движения створки. Важным является уровень расположения верхней кромки швеллера. От этого зависит наличие и величина зазора между нижней кромкой ворот и дорожным полотном. Если требуется установка дополнительных опорных столбов, они заглубляются и скрепляются с закладным элементом.

Заливка ямы бетоном

Процедура бетонирования проводится таким образом, чтобы поверхность закладного элемента, а именно швеллера, оставалась непокрытой. На высыхание фундамента под откатные ворота обычно отводят 6-7 дней в зависимости от погодных условий.

Установка самих ворот

Монтаж производится в несколько этапов:

1. определение и разметка траектории движения сдвижной створки;
2. подготовка роликовых тележек;
3. определение границ расположения роликовых опор;
4. сборка конструкции;
5. регулировка положения роликовых опор и щита;
6. установка концевого ролика, а также заглушки несущего профиля;
7. монтаж верхнего направляющего кронштейна;
8. монтаж ответного столба;
9. обшивка полотна ворот;
10. монтаж автоматики и ловителей;
11. отладка оборудования.

Схема установки откатных ворот предполагает установку роликовых тележек и определение нахождения роликовых опор. На этапе сборки конструкции роликовые тележки вставляют в профиль и смещают по направлению к центру. Ворота устанавливают на закладной элемент роликовыми опорами, располагая их строго вертикально и ориентируясь при этом на заранее установленную разметку.

Ответный столб создает плоскость для установки ловителей, а также позволяет закрыть технологический зазор. Его устанавливают вплотную и крепят к опорному столбу ограждения на другой стороне ворот от закладного элемента.

Обшивка полотна может быть выполнена с применением различных материалов, начиная от дерева, заканчивая демократичным профлистом. Способ обшивки во многом зависит от выбранного материала и дизайна конструкции в целом.

Уловители позволяют частично снять нагрузку с роликовых опор при закрытых воротах, а также удерживают полотнище створки от раскачивания при значительных ветровых нагрузках.

Установка и отладка работы автоматических систем управления воротами осуществляется строго по инструкции производителя.

Если у вас имеется собственный опыт установки откатных ворот, мы будем рады, если вы поделитесь им с нами в комментариях. Также вы можете задать вопросы специалистам и обсудить нюансы процесса монтажа.

Как сделать откатные ворота своими руками, монтаж откатных ворот, схема откатных ворот.

Откатные ворота давно признаны самыми удобными и практичными – ими не только легко и просто пользоваться, откатные ворота позволяют сэкономить много места во дворе. Если есть желание и хотя бы минимум практики по работе со строительными инструментами, то изготовить и установить откатные ворота своими руками не составит труда.

Оглавление:
Виды откатных ворот
Откатные ворота своими руками – устройство фундамента
Откатные ворота своими руками – монтаж
Установка откатных ворот

Виды откатных ворот

Существует три вида рассматриваемого изделия:

1. Консольный тип. При таком виде откатных ворот направляющая устанавливается внизу полотна ворот, верх же остается ничем не ограничен. Створка ворот двигается над землей, не касаясь дорожного покрытия.
2. Подвесной тип. Створка ворот подвешивается к верхней направляющей, что ограничивает высоту автотранспорта, заезжающего во двор.
3. Ворота на колесиках. Это самая простая конструкция, в которой несущий рельс устанавливается в проеме ворот, колесики монтируются непосредственно на полотно створки.

Самой практичной и популярной конструкцией признаны откатные ворота консольного типа – позволяет заезжать на территорию дома транспорту любых габаритов, механическая составляющая конструкции вынесена за пределы въездного пространства, за механизмом не требуется ухаживать каким-то специфическим образом.

Откатные ворота своими руками – устройство фундамента

Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.

Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:

Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота. Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.

Схема подводки кабеля представлена ниже (см. Схему 2):

Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.

Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.

Особенности обустройства фундамента под откатные ворота:

1. Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
2. Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
3. Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
4. Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.

Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.

В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.

Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется. Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.

Откатные ворота своими руками – монтаж

Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.

Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.

Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.

Пошаговая инструкция изготовления рамы откатных ворот:

1. Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.

Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения.

2. Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.

Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине.

3. После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.

Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.

После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.

Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.

Установка откатных ворот

После того как ворота готовы, можно приступать к их установке.

Делается это тоже по инструкции:

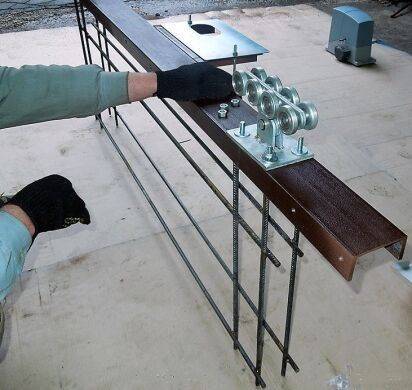

1. На швеллере, который вмурован в фундамент, выставляются ролики — их нужно развести на максимальное расстояние. Не забудьте, что концевой ролик размером 150 мм, поэтому каретка, которая расположена ближе к воротному проему, отодвигается от этого самого проема на 150 мм.
2. Накатываем на выставленные каретки раму ворот. Если положение рамы устраивает (нет перекосов, отклонений), то начинаем обваривать платформы тележек. Если же что-то не устраивает, то начинаем все сначала – выставляем, накатываем и контролируем.
3. Привариваем верхние ролики, выполняющие поддерживающую роль, и вставляем концевой ролик.
4. Привариваем уловители – нижний и верхний.

Обратите внимание: накатной ролик должен накатываться на нижний уловитель – так происходит разгрузка ворот.

Стоит знать, что уловители и верхние ролики крепятся к опорным столбам. Если столбы изготовлены из металлических труб, то комплектующие откатных ворот просто привариваются к ним, причем, использовать болты в качестве крепежных элементов при монтаже откатных ворот крайне нежелательно. Если же опорные столбы изготовлены из кирпича, то придется воспользоваться профильной трубой – они как раз и крепится к кирпичной кладке с помощью дюбелей и анкеров.

На этом установка откатных ворот своими руками закончена. Осталось лишь проверить «ход» воротной створки – она должна двигаться свободно, не встречать сопротивления.

Изготовление и установка откатных ворот своими руками – задача несложная, но трудоемкая. Простота процесса заключается еще и в том, что на строительных площадках продаются специальные наборы фурнитуры для откатных ворот, а к ним прилагается точная и достоверная инструкция по использованию. С ее помощью и с помощью рекомендаций специалистов, представленных в данном материале, изготовить и установить откатные ворота своими руками сможет даже человек без специального инженерного образования.

Как правильно поставить откатные ворота, крепеж и установка откатных (рельсовых и консольных) ворот

Большинство владельцев загородных участков интересует: как правильно устанавливаются откатные ворота. Мы расскажем о монтаже самых распространенных систем.

Откатные (сдвижные) ворота делятся на три вида:

• подвесные. Принцип работы заключается в том, что воротное полотно перемещается по рельсу прикрепленному к балке, расположенной над проемом
• консольные. К воротному полотну прикреплена направляющая балка, которая закатывается на ролики, прикрепленные к раме, установленной со стороны отката
• Рельсовые ролики прикреплены к нижней части воротного полотна. Движется полотно благодаря перемещению роликов по рельсу, установленному вдоль проема

Первый вид используется, как правило, в промышленных зонах. Плюс ко всему из-за высокой металлоемкости система дороже среднестатистических конструкций. Также выглядит система из-за несущей балки над проемом — неэстетично. А главное, из-за балки подвесных откатных ворот въезд для строительных машин, если необходимо будет построить что-то еще, сильно ограничится. Поэтому рассмотрим установку (монтаж) откатных ворот второго и третьего видов.

Установка рельсовых ворот

Монтажная работа таких ворот намного проще и меньше по стоимости, чем ворот консольного вида, конечно, при условии полного соблюдения инструкций. Итак, как же поставить откатные ворота рельсового типа? Начинаем с комплектующих.

Комплектующие

К комплектующим не относится: каркас ворот, заполнение (это может быть, например, роллетный или алюминиевый профиль, сэндвич-панель), автоматика.

• ролики. Они крепятся к нижней части воротного полотна. В загородных домах хватает обычно пары роликов. Однако, если будет увеличена ширина проема и, следовательно, ширина воротного полотна, для того, чтобы нагрузка была распределена равномерно, а износ снижен, ролики добавляют.
• рельс, который будет установлен в проеме.
• верхний фиксатор с роликами для того, чтобы удержать полотно вертикально.
• улавливатель (один (верхний) или два (верхний и нижний) — зависит от габаритов полотна и обшивки) — паз, в который будет входить полотно, чтобы принять статичное положение.
• ограничитель хода
• резиновая заглушка

Пошаговая инструкция

• готовим территорию. Убираем мусор и снимаем растительные слои, разбиваем оси. Для того чтобы обозначить оси, используем арматуру. Между арматурными штырями натягиваем леску или шпагат.
• выкапываем приямки под фундамент столбов. В том случае, когда бетонирование не планируют сразу, приямки следует накрыть деревянными щитами.
• установка металлических сердечников в приямки. Это необходимо, чтобы усилить кирпичную кладку. Также к сердечникам будут привариваться закладные, а к закладным, в свою очередь, будут крепить нащельники.
• устанавливаем автоматику. Чтобы установить автоматические откатные ворота, к конструкции подводят провод питания. Его подключают к домашней сети и помещают внутрь пластиковой или металлической трубки. Далее провод закапывают в землю на 20-30 см. Оголенный конец провода изолируют при помощи специальных средств. Даже если вы планируете установку механических откатных ворот, советуем  установить провод для автоматики, чтобы избежать трудностей с монтажом в дальнейшем. Привод монтируют, когда полотно откатных ворот уже установлено и настроено. Электропривод размещают со стороны отката ворот. К нижней части створки крепится зубчатая рейка, которая будет находиться в сцеплении с шестерней привода. Таким образом, когда шестерня начнет вращение, ворота будут работать на открывание или закрывание.
• заливаем бетоном приямки. После бетонирования всю дальнейшую работу, которая связана с фундаментом, начинаем через неделю.
• выполняем кирпичную кладку столбов. Устанавливаем столбы для откатных ворот. Уложив три кирпичных ряда, привариваем закладную. Каждый столб должен иметь не меньше 3-х, равномерно распределенных, закладных.
• привариваем нащельники к закладным. Нащельник представляет собой трубу с прямоугольным сечением. На дальний от стороны отката нащельник ставим заглушку, чтобы избежать попадания осадков.
• установка рельса. Длина рельса должна быть равна ширине полотна умноженной на 2 (для обеспечения полного отката) + 30 см (это будет считаться запасом). Если ворота не тяжелые, то допускается устанавливать систему без фундамента так, чтобы в определенных точках направляющая опиралась на отрезы швеллера. Это поможет сделать проще монтаж на дачном участке. Если проезд оживлен, то применяем основание понадежнее. Рельс бетонируется или крепится на анкеры или дюбели к основанию из бетона: имеются специальные профили с отверстиями под крепежи.
• крепим ролики к воротному полотну. А точнее к его нижней части. Делают это с помощью сварки или болтов.
• закатываем воротное полотно. Проверяем его ход по направляющей.
• к нащельнику крепим верхний фиксатор с роликами
• Итак, как же правильно закрепить откатные ворота? Ролики крепятся на тот нащельник, который расположен со стороны отката ворот. Нужен он для того, чтобы удерживать ворота в вертикальном положении. Помните, что между роликами должна помещаться (но не “гулять”) створка ворот.
• ко второму нащельнику крепится верхний улавливатель. На него же ставим заглушку, чтобы избежать попадания осадков.
• крепим ограничитель хода. Изделие крепится с противоположной стороны отката ворот. Оно останавливает ход створки в крайнем положении. Также не дает полотну выйти за предусмотренный предел. Изделие изготавливают с прорезиненным краем, так что ворота ограничитель не повредит.

Установка консольных ворот

Этот вид ворот является более современным, чем предыдущий. Сегодня все больше хозяев загородных угодий выбирают именно его. Основной плюс — внизу отсутствует монорельс, а значит не придется следить за территорией и своевременно расчищать ее для бесперебойной работы системы.

Комплектующие

• роликовая тележка 2 штуки
• нижний, верхний улавливатель
• направляющая П-образная балка
• нижний концевой ролик
• верхний фиксатор с роликами
• пластина для фиксирования тележки
• резиновые заглушки

Пошаговая инструкция

• готовим территорию. Действуем также, как и в предыдущем варианте.
• выкапываем приямки. В отличие от рельсовых ворот здесь надо будет подготовить три фундамента. Так что выкапываем два приямка для столбов, а один для роликовых опор. Приямок для фундамента роликов необходимо сделать таким, чтобы его длина была не меньше половины проема. К примеру, когда проем 4 метра, приямок составляет — 2 метра. Ширина приямка для роликов около 30 см. В том случае, когда бетонирование планируют не сразу, приямки следует накрыть деревянными щитами.
• установка металлических сердечников и швеллера в приямки. Столбы устанавливаем точно так же, как и в предыдущем пункте, не забывая про закладные. Что касается приямка для роликов. Туда погружается швеллер, к которому приварен каркас из арматуры. Когда полотно будет двигаться, швеллер, благодаря этому каркасу, не вырвет из бетона. Длина швеллера должна быть не меньше половины проема. Его надо хорошо зафиксировать в приямке, так чтобы он не сместился, когда будет происходить бетонирование. Снаружи швеллер должен быть на одном уровне с асфальтированной площадкой, что легко проверяется с помощью уровня.
• устанавливаем автоматику
• следует подвести провод питания к конструкции. Его подключают к домашней сети и помещают внутрь пластиковой или металлической трубки. Далее провод закапывают в землю на 20-30 см. Оголенный конец провода изолируют при помощи специальных средств.
• привод устанавливают после того, как полотно откатных ворот уже установлено и отрегулировано. Механизм размещают между двумя роликовыми опорами так, чтобы шестерня снаружи была с зубчатой рейкой в зацеплении. Рейка, в свою очередь, крепится к воротному полотну. Таким образом, при вращении шестерни двигается рейка, а значит и ворота.
• заливаем бетоном приямки. Бетонируем приямки (для столбов и для роликовых опор) вместе с установленными в них металлическими изделиями. Чтобы бетон успел набрать прочности, все работы с фундаментом производим через неделю.
• выполняем кирпичную кладку столбов, как в предыдущем пункте.
• привариваем нащельники к закладным. Так же как в предыдущем пункте. На дальний от роликов нащельник ставим заглушку, чтобы избежать попадания осадков.
• крепим ролики к швеллеру. Роликовые опоры системы можно сразу приварить к швеллеру, или использовать монтажные пластины, чтобы поднять уровень роликов до необходимого. Это зависит от конструкции ворот.
• закатываем воротное полотно на роликовые каретки. Регулируем каретки и выставляем окончательно по уровню воротное полотно.
• крепим к нащельнику верхний фиксатор с роликами. Ролики крепятся на тот нащельник, который расположен со стороны роликовых опор.
• ко второму нащельнику крепится верхний улавливатель
• крепим нижний концевой ролик. Этот ролик размещают внутри направляющего рельса (при этом он слегка выступает снизу) с той стороны, которая противоположна противовесу ворот.
• крепим нижний улавливатель. Этот элемент приваривают на дальний от роликовых опор нащельник. На улавливатель должна будет наезжать створка с нижним концевым роликом.
• крепим верхний улавливатель. К этому же нащельнику (дальнему от роликовых опор) приваривают и верхний улавливатель, только в верхней части.
• ставим заглушки на направляющий рельс. Делают это для того, чтобы пыль и осадки не попадали внутрь направляющей. Рядом с въездом как консольных, так и рельсовых ворот обязательно должна размещаться калитка. Если откатные ворота устанавливают вместе с калиткой, то материалы для изделий подбираются одинаковые, чтобы придать въездной группе эстетический вид. Одинаковой является и высота конструкций, либо высота калитки равняется высоте верхней кромки забора. Размещают калитку со стороны противоположной стороне отката.

Установка откатных ворот своими руками

    Вполне возможна установка откатных ворот своими руками без привлечения профессионалов. Она не требует специфического инструмента или глубоких познаний в строительстве. Достаточно точно следовать инструкции и использовать качественные материалы.

Откатные ворота пользуются большой популярностью — они просты и удобны в эксплуатации, обходятся недорого, служат долгие годы без потери качества. Главное условие использования такой конструкции — достаточное пространство вдоль забора для движения створки. Перед монтажом важно убедиться, что проем и ограждение соответствуют требованиям производителя.

Что такое откатные ворота

    Перед тем как установить откатные ворота, рекомендуем больше узнать об особенностях самой конструкции. Она состоит из металлического каркаса и обшивки — декоративного полотна, придающего эстетический вид. Несущая балка изготавливается из стали или алюминия, располагается в нижней части. Ее крепят на специальные опоры с роликами, которые устанавливают в заранее подготовленный фундамент.

    Принцип работы заключается в скольжении роликов по несущей раме вправо и влево, что позволяет закрывать и открывать ворота. Доступны две типа конструкции по способу управления:

• Механический. Перемещать створку необходимо вручную. Сам процесс не требует особых усилий, но каждый раз придется подходить к воротам для изменения их положения.
• Автоматический. В этом случае установка откатных ворот включает в себя подключение и настройку электропривода. Открытие и закрытие будут осуществляться при помощи стационарной кнопки, пульта, мобильного телефона или планшета.

​

Плюсы и минусы

    Въездные ворота откатного типа выгодно отличаются от аналогов следующими преимуществами:

1. Если установка откатных ворот произведена правильно, створка будет открываться легко и плавно, практически без усилий.
2. В конструкции не предусмотрены направляющие — въехать и выехать сможет транспорт любой высоты.
3. В отличие от распашных, такие модели не требуют свободного пространства для открытия створок. Достаточно забора, немного превышающего по длине само полотно.
4. Зимой не придется расчищать снег перед въездом.
5. Механизмы открытия не нуждаются в смазке.
6. Фасад можно оформить в любом стиле, подобрать подходящую цветовую гамму. Декоративную обшивку выполняют из металла, профнастила, дерева, используют элементы ковки.
7. Откатные створки устойчивы к ветровым нагрузкам, более надежны и долговечны.

​

К недостаткам относят:

• Установка откатных ворот своими руками немного затруднена необходимостью заливки бетонного фундамента и правильного монтажа рамы. Неправильный расчет часто приводит к перекосу или провисанию полотна.
• Необходима качественная роликовая фурнитура. Она прослужит долго, но изначально обойдется недешево.
• Нужно следить, чтобы роликовые элементы всегда были очищены от листьев, мусора, снега. При загрязнении ворота будут работать хуже, или вовсе перестанут открываться.

Выбор материала

    Внешний вид, некоторые характеристики откатных ворот будут зависеть от выбранной зашивки. Наиболее оптимальны следующие варианты:

• Дерево. Выбор в пользу досок обычно делают владельцы домов из бревна или бруса. Такое решение подчеркнет общий стиль и украсит входную группу. Чтобы улучшить эксплуатационные качества древесины, ее необходимо обработать от паразитов, влаги, нанести лакокрасочный слой. В качестве дополнительных украшений используют элементы ковки, резьбу.
• Профнастил. К его преимуществам относят легкость — он не будет перегружать конструкцию и обойдется недорого. Листы профнастила легко прикрепить к каркасу, что важно, если вы планируете заниматься монтажом самостоятельно. Материал не требует дополнительного обслуживания, отличается прочностью и долговечностью. Цветовая гамма практически неограничена — можно подобрать оттенок под ограждение или фасад дома.

​

Подготовка инструмента

    Установка откатных ворот своими руками начинается с подготовки инструмента и необходимых материалов. Для работы понадобится:

1. Комплект фурнитуры. Размер подбирается, в зависимости от размера и веса полотна. В набор входят улавливатель, роликовые опоры, направляющая, кронштейн, ролики, крышка.
2. Лопата.
3. Уровень, рулетка.
4. Сварочный аппарат.
5. Шуруповерт.
6. Болгарка.
7. Емкость для замешивания раствора.
8. Щебень, песок и цемент.
9. Арматура диаметром 12-15 мм, швеллер и уголки по 20 см в высоту.
10. Трубы.

Как установить откатные ворота

    Предлагаем вам поэтапную инструкцию, как правильно установить откатные ворота своими руками:

1. Рытье траншеи. Траншея под фундамент начинается от границы проема с той стороны, в которую будет отъезжать полотно. Оптимальная длина равняется половине длины самих ворот. Ширина должна превышать ширину полотна на 10-15 см с каждой стороны. Достаточно вырыть траншею глубиной в 50 см. На дно утрамбовывают небольшое количество песка и щебня слоем до 10 см.
2. Закладной элемент. Необходимо сварить несущую конструкцию из швеллера и уголков. В местах поперечных соединений приваривают арматуру. Оптимальное расстояние между прутьями — 15 см. Готовый армирующий элемент помещают в траншею. Он должен располагаться идеально ровно, поэтому следует воспользоваться строительным уровнем. Швеллер будет нулевой точкой ворот — он должен быть вровень с грунтом.
3. Электрическая проводка. Если на ворота планируется установить автоматику, необходимо провести электропроводку. Кабель помещают в специальную гофру и прокладывают в конструкции фундамента. Важно заранее определить место, где он будет выходить наружу, чтобы можно было в дальнейшем присоединиться к общей электросети.
4. Бетонирование фундамента. Лучше проводить его в теплое время года, иначе придется использовать дополнительные компоненты против заморозки. Нужно смешать цемент, песок и щебень в пропорции 1:3:3. Ориентируясь на общий объем раствора, добавить 20% воды. Добавлять смесь постепенно, постоянно утрамбовывая. После завершения бетонирования оставить раствор на 5-7 дней до полного высыхания.
5. Основной каркас ворот. Для каркаса используют профильный трубы с квадратным или прямоугольным сечением. Их необходимо обезжирить и прогрунтовать. Нижнюю трубу приваривают к направляющему рельсу, затем выставляют вертикальные трубы. Сварку осуществляют только после проверки уровнем. Последней монтируют верхнюю перекладину.
6. Второй каркас. Он необходим для дальнейшего крепления обшивочного материала. Трубы приваривают внутри несущего каркаса на равных расстояниях. Можно добавить диагональные элементы для большей прочности.
7. Фальш-столбы. На опоры в проеме крепятся трубы, превышающие полотно по высоте на 10 см. На них устанавливают планку с роликами, оставляя дорожный просвет не более 5 см.
8. Монтаж полотна. Обшивочный материал крепится саморезами по металлу. Каждый элемент монтируют отдельно, внимательно подгоняя его к раме. После этого створка устанавливается на роликовый механизм, монтируется последний элемент — концевой ролик.

КАК | Установка автоматических откатных ворот — Pearson + Projects

Самостоятельная установка ворот — это экономичный способ получить желаемый вход, обеспечивающий конфиденциальность и безопасность. Я заказал свои ворота в GetaGate, у которой есть широкий ассортимент алюминиевых ворот и заборов высочайшего качества, соответствующих стандартам и индивидуальным требованиям. Лучше всего то, что это были самые доступные ворота, которые я мог найти. Они упрощают выполнение этого проекта домовладельцам и разнорабочим на выходных — с правильными продуктами и аксессуарами.

Шаг 1. Планирование и выбор ворот

Все подъездные пути индивидуальны, поэтому найдите время, чтобы спланировать тип и размер ворот для вашего помещения. Убедитесь, что имеется достаточно места для достижения желаемого размера проема и достаточный сток гусеницы при открытии ворот.

Если вы автоматизируете ворота, они должны быть на 300 мм длиннее ширины проема, чтобы двигатель мог работать. Если у вас нет места для откатных ворот, подумайте об использовании распашных ворот.

Шаг 2: Подготовка

Бетонная поверхность: Важно, чтобы у вас была подходящая поверхность, по которой ваши откатные ворота катятся. Поверхность должна быть ровной и ровной, как для ширины проема, так и для стока при открытии ворот. Не обязательно быть ровным, если уклон ровный по всей длине трассы.

Столбы: если у вас нет существующих столбов или требуется дополнительный столб для пешеходных ворот, убедитесь, что вы устанавливаете все столбы в соответствии с линией вашего забора, и выкопайте глубокий фундамент (чем глубже, тем лучше).Плохо установленные стойки ворот являются причиной большинства проблем с воротами.

Используя лицевую сторону стоек существующего ограждения, продолжите прямую линию по ширине проема, чтобы выровнять позицию для улавливающей стойки. Убедитесь, что столб имеет квадратную форму, закрепите его и забетонируйте на место.

Шаг 3: Путь ворот

Центр вашего пути будет примерно 80-100 мм от поверхности ваших столбов. Вытащив гусеницы по всей длине, положите их на землю, прежде чем закреплять.Используя тесьму или прямую кромку, убедитесь, что они находятся на прямой линии по всей длине. Если есть какие-либо несоответствия с вашей бетонной поверхностью, упакуйте дорожку, чтобы убедиться, что она должным образом поддерживается.

Чтобы закрепить направляющую, просверлите в бетоне отверстия и используйте саморезы. Начните с нескольких винтов на каждой длине гусеницы, чтобы сначала зафиксировать их, и проверьте правильность ролика ворот, прежде чем закручивать все винты.

Шаг 4: Ворота

Положите ворота плашмя на землю на что-нибудь мягкое.Измерьте места для фиксации ваших 2 колес, обычно на расстоянии 25% от конца ворот. Предварительно просверлив отверстия, закрепите колеса к воротам саморезами по металлу.

Я использовал стандартное трапециевидное колесо. Для более низкого профиля можно использовать полуутопленное колесо, чтобы приблизить ворота к земле.

Шаг 4. Направляющий кронштейн

После того, как колесная гусеница установлена, вы можете установить направляющий кронштейн над воротами. Этот кронштейн, расположенный на стойке за двигателем, предназначен для предотвращения падения ворот и направляет их влево и вправо.

Это будет охватывать верх ворот, в этом кронштейне есть некоторая регулировка, чтобы приспособиться к тому, насколько далеко ваши ворота находятся от забора. — надежно закрепите кронштейн на стойке.

Шаг 5: Улавливатель и стопор ворот

Улавливатель ворот направляет ворота в закрытое положение и предотвращает подъем ворот с пути. Исправлено получение поста для получения ворот при закрытии.

На противоположном конце, когда ворота полностью открыты, установите стопор ворот.Его можно установить на земле или на столбе забора. Это важно с точки зрения безопасности, чтобы ворота не соскочили с колеи или направляющего кронштейна.

Теперь ворота будут свободно катиться вперед и назад по рельсовому пути, оставаться прямо на направляющем кронштейне и иметь установленное открытое и закрытое положение с улавливателем ворот и стопором.

Шаг 6: Автоматизация ваших ворот

Если вы решите автоматизировать свои ворота, что я настоятельно рекомендую, есть несколько дополнительных шагов.

• Сначала вам нужно выбрать между сетью или солнечной энергией. Если вы используете сетевое питание, вам понадобится источник питания, доступный для расположения вашего двигателя. Если это слишком сложно или дорого, лучшим вариантом может быть солнечная энергия.

• Блок двигателя должен быть расположен на земле под направляющим кронштейном. Фиксируется и сидит на ровной бетонной поверхности.

• Зубчатую рейку необходимо прикрепить к воротам на высоте, на которой она садится на мотор-редуктор.Перед тем, как прикрепить стойку к воротам, убедитесь, что она катится плавно и на правильной высоте. Закрепите стойку с каждого конца, а затем продолжайте с использованием последующих отрезков длины. Убедитесь, что стойка плавно катится по двигателю, при необходимости отрегулируйте высоту, а затем закрепите все винты.

• Возможно, вам придется отрезать последнюю длину стойки, чтобы она соответствовала размеру ворот.

• Заключительный этап подключения и включения мотора я согласовал с электриком.

Шаг 7: Извлеките пульт дистанционного управления и откройте, закройте, откройте, закройте….. 😉

Установка откатных ворот | Как вести

При установке откатных ворот вы можете выбрать различные варианты установки. Основываясь на многолетнем опыте и исследованиях, мы рекомендуем использовать эту систему для обеспечения стабильности, простоты и внешнего вида. Это подходит как для деревянных откатных ворот, так и для ворот из кованого железа / металла и выдерживает любую ширину и высоту. Основным преимуществом этого является то, что он исключает любую дополнительную сварку или изготовление на месте, поскольку все необходимые детали поставляются (с покупкой ворот или без нее).
ВАЖНО : Для каждой установки раздвижных ворот необходимы БЕЗОПАСНЫЕ КРАСКИ, где может произойти защемление. Это не входит в наши комплекты, но может быть добавлено.

Итак, давайте рассмотрим основы установки. Прежде всего, выбирая откатные ворота, убедитесь, что у вас достаточно места. Для проема среднего размера 10 футов (3 м 058 мм) вам необходимо будет допустить дополнительные 800 мм (выступ на воротах) и 100 мм для приемной стойки плюс 3 м 048 мм — следовательно, по крайней мере 3 м 958 мм слева или справа от привода. .Однако для больших проемов (скажем, 6 м) вам потребуется вылет примерно 1,6 м.

Во-вторых, большинство откатных ворот делятся на две части. Они скрепляются болтами на месте. Одна сторона ворот будет выглядеть как половина ворот, а другая будет включать выступ. Кованые ворота спроектированы так, что в закрытом положении спереди они выглядят как стандартные ворота, где виден весь край рамы и т. Д. Вам нужно будет установить предохранительную кромку на открывающуюся и закрывающую дверь.Это гарантирует, что, если ворота поразят любого человека / объект, двигатель обнаружит это и остановится / обратится.

Вы получите 2 металлических приемных поста. Оба будут достаточно длинными, чтобы их можно было установить под землей. У них также будут сборные защелки для ворот (по 2 на столб). Они устанавливаются примерно на 150 мм вниз от верха столба и на 300 мм вверх от уровня земли, и для большинства откатных ворот используются стойки 100 мм x 100 мм. Один должен быть расположен так, чтобы край столба совпадал с краем существующей стойки / стены, а другой — в конце выделенного пространства.

Пост поддержки. Снова в землю. Расположите опорную стойку так, чтобы рычаг (с нейлоновым роликом) находился на одной линии с краем стойки / стены. Затем нейлоновые ролики (прикрепленные к опорной стойке) будут установлены в U-образной направляющей, прикрепленной к раздвижным воротам. Это гарантирует, что ворота остаются в вертикальном положении и легко открываются / закрываются. Защитные кромки должны быть установлены по обе стороны от опорной стойки, так как это зона захвата.

Трасса.Мы рекомендуем (и только поставляем) дорожку в грунте, поэтому необходимо будет использовать бетон (или аналогичный). Длина будет равна ширине проема проезжей части (x2) плюс выступ ворот. Будет видна гусеница высотой около 20 мм. Для удобства открывания и закрывания направляющую устанавливайте как можно ровнее.

Колеса установлены в нижней части ворот. В этот комплект легко добавить автоматизацию — мы рекомендуем BFT Ares

Как установить консольные ворота звена цепи

Магазин: Ворота консольно-откатные | Фурнитура для консольных откатных ворот | Комплекты консольных откатных ворот

Версия PDF: Руководство по установке консольных ворот (PDF)

Перед тем, как начать:

Шаг 1 — Получение необходимых разрешений на зонирование и строительство.Могут существовать местные ограничения по зонированию или правовым актам, касающиеся высоты и типа забора и / или ворот. Ознакомьтесь с требованиями к отступлению линии собственности. Найдите булавки геодезистов, если забор будет расположен рядом с границами владений, или проведите обследование участка.

Шаг 2 — Измерьте площадь забора и определите расположение ворот.

Шаг 3 — Позвоните 811, прежде чем копать. Сообщите в местную или государственную службу защиты коммунальных предприятий, чтобы определить местонахождение потенциальных подземных коммуникаций. Обычно за размещение инженерных сетей взимается плата, однако за ремонт подземных коммуникаций, не говоря уже о возможной травме, может взиматься изрядная плата.

Шаг 4 — Приобретите ограждение из звеньев цепи, консольные ворота и оборудование для консольных ворот на сайте HooverFence.com.

Получение продукции

Убедитесь, что вы получили необходимые детали в течение 5 дней с момента получения комплекта консольных ворот Hoover Fence Co., используя упаковочный лист, прилагаемый к вашему отправлению, и копию вашего заказа.

Макет пр.

Инструменты для верстки:

• Измерительное колесо
• Рулетка
• Кувалда
• Ставки
• Каменная нить
• Краска для маркировки

Рисунок A

Шаг 1 — Забейте в землю два деревянных или стальных колья, которые будут использоваться для прикрепления троса к (Рис.А). Забейте колья на фут или два от того места, где вы хотите разместить столбики ворот; это позволит вам беспрепятственно сверлить / копать ямы. Это также может позволить вам «сбросить» струну во время рытья ям. Будьте осторожны, чтобы не ударить и не сдвинуть колья.

Рисунок A-1

Шаг 2 — Натянуть направляющую веревку кладки между этими стойками; при обертывании убедитесь, что веревка находится с одной и той же стороны от каждой стойки. Эта строка будет обозначать расположение ворот и служить в качестве направляющей при установке столбов.Столбы будут установлены в бетоне на расстоянии 1 / 8-1 / 4 дюйма от струны, даже если стойки ворот и защелок могут быть разного диаметра (Рис. A-1).

Рисунок A-2

Шаг 3 — Фурнитура затвора предназначена для компенсации разницы, а консольные защелки затвора компенсируют смещение, вызванное роликами / стойками. Имейте в виду, что после установки роликов ворота фактически сдвинутся на несколько дюймов по внутренней стороне этих столбов и по внутренней стороне забора (рис.А-2). Это несколько дюймов от струны.

Убедитесь, что кладочная нить натянута и не имеет препятствий. При необходимости отрегулируйте колья и шнур. Если вы снимаете струну, чтобы выкопать ямы, постарайтесь снова растянуть струну, как это было до удаления.

Установочные посты

Инструменты для установки сообщений:

• Копатели ямок для столбов
• шнек
• Лопаты
• Шпиндель
• уровень
• Бетонная смесь

Рисунок A-1

Рисунок A-2

Для консольных ворот обычно требуется три стойки, что делает их уникальными; две используются для установки роликов и ворот, а третья требуется как фиксатор.Две роликовые стойки будут одинакового размера и обычно больше, чем стойка защелки. Важно: хотя стойка защелки меньше в диаметре, вы установите ее в бетоне на том же расстоянии от направляющей струны, что и роликовые стойки. Консольная защелка компенсирует смещение после установки ворот. У консольных ворот звено цепи натянуто только на «открывающейся» части ворот. Часть ворот, которая растягивается звеном цепи, обычно на 6 дюймов больше, чем «проем», чтобы обеспечить безопасность там, где ролики будут смещать ворота.Противовес не натягивается звеном цепи, поскольку он обычно находится за остальной частью ограждения. Установите стойки ворот в соответствии с размером «проема» ворот, который вы заказали. Например, проем ворот шириной 20 футов должен иметь ровно 20 футов изнутри внутрь стойки защелки и первой роликовой стойки Рис. A-1. Если вы должны сделать ошибку, сделайте небольшую ошибку, установив стойки слишком близко друг к другу. Поскольку ворота перекрывают проем, столбы, расположенные близко друг к другу, не будут иметь большого значения.

Консольные ворота большие и тяжелые, как и их столбы. Проконсультируйтесь с местными строительными нормами и правилами для определения правильной глубины и диаметра отверстий и бетонных оснований. Как правило, нижние колонтитулы должны быть в три раза больше диаметров установленных столбов. Часто рекомендуется, чтобы глубина нижних колонтитулов столбов забора составляла 1/3 его длины и не превышала мороза. Вы можете дополнительно закрепить опоры и бетонные нижние колонтитулы, выкопав в нижней части отверстия отверстие большего диаметра по сравнению с верхним. В результате получится «колоколообразное» отверстие в отличие от «морковного» отверстия.

Рисунок A-3

Для определения местоположения последней роликовой стойки вам необходимо измерить растянутую часть ворот и противовес, чтобы убедиться в правильности посадки. Рис. A-3. В общем, растянутая часть консольных ворот на 6 дюймов больше, чем проем, чтобы гарантировать, что они перекрывают любые зазоры, вызванные смещением роликов. Оборудование варьируется, поэтому всегда лучше проводить измерения после получения ворот, чтобы спланировать установку.

Рисунок A-4

Для установки столбов ворот выкопайте ямы диаметром 12-30 дюймов и глубиной 42-48 дюймов.Глубина и диаметр бетонных нижних колонтитулов варьируются в зависимости от вашего местоположения. Указанный выше размер отверстия хорошо подходит для участков с промерзшим грунтом. Отверстия должны быть «колоколообразными», а не «морковными» Рис. A-4. Затем заполните отверстие (я) бетоном и «воткните» столб в мокрый бетон и отвес с помощью уровня. Убедитесь, что бетон не слишком влажный и не жидкий. Бетон должен иметь пластиковую консистенцию, достаточно сухой, чтобы столб не опустился на дно отверстия. Стойка ворот НЕ должна доходить до дна отверстия; под столбом и вокруг него должен быть бетон.Вы захотите оставить бетонный уровень прибл. На 2–4 дюйма ниже уровня земли или уровня земли, особенно в местах, которые замерзают, засыпьте ее грязью. Замените столбик. Когда земля замерзает, бетонный нижний колонтитул может «вздыбиться», если вы заполните бетон до верха отверстия. Оставьте столб (и) в покое примерно на 24 часа или на время, достаточное для затвердевания бетона.

Установите консольные ролики и крышки

После затвердевания бетона вы можете установить два нижних консольных ролика на две роликовые стойки, по одному на стойку, с помощью поставляемых U-образных болтов.Если местность неровная, сначала установите каток на самый высокий уклон. Следует позаботиться о том, чтобы консольные катки не устанавливались слишком низко, где снег, лед и промерзшая земля могут снизить производительность. Для выравнивания второго ролика с первым может использоваться прямая однородная длина трубы или трубы, помещая его поперек верха роликов. Плотно затяните все гайки на U-образных болтах консольного ролика.

Сначала установите консольный ролик на самый верхний уклон.

Установите второй нижний ролик заслонки на одном уровне с первым.

Надежно затяните ролики нижней заслонки.

В нашем Каталоге оборудования для консольных ворот имеется множество вариантов консольных роликов и крышек. Ниже приведены несколько примеров доступных опций.

Стальные ролики — Стальные консольные ролики доступны с пресс-масленкой. Доступные размеры включают 3 дюйма, 4 дюйма и 6-5 / 8 дюймов. Доступны стальные или нейлоновые крышки.

Нейлоновые ролики — Нейлоновые ролики имеют герметичные подшипники, не требующие обслуживания. Нейлоновые ролики доступны для квадратных и круглых заготовок различных размеров. Доступны стальные или нейлоновые крышки.

Крышки с консольными роликами — Настоятельно рекомендуется при каждой установке для защиты точек защемления и ограничения ответственности.

Подвесные консольные откатные ворота

Вверху: Отрегулируйте ролики, когда консольные ворота отцентрированы, равномерно сбалансированные на роликах консольных ворот.

Для подвешивания консольных ворот обычно требуется несколько дополнительных рук. Начните с того, что перенесите шибер к роликовым стойкам и лягте на землю за роликовыми стойками лицом вверх. Приблизительно отцентрируйте всю ширину ворот с роликовыми стойками. Когда ворота находятся в горизонтальном положении, положите нижнюю направляющую ворот непосредственно на нижние ролики ворот.

Далее, макет верхних роликов ворот и крышки. В зависимости от производителя вы можете свободно установить верхние ролики ворот и крышки рядом с верхней частью роликовых стоек; это позволяет вам просто сдвинуть ролики ворот вниз и на место, когда ворота находятся в вертикальном положении.Поднимите запорную заслонку в вертикальное положение так, чтобы ее вес был сосредоточен на роликовых стойках. Крепко держитесь или прикрепите ремни безопасности, чтобы ворота не упали. Наденьте верхние ролики на раму ворот и затяните U-образные болты. Оставьте зазор 1 / 4-1 / 2 дюйма между роликом и верхней направляющей ворот, чтобы обеспечить плавную работу и предотвратить заклинивание.

Сдвиньте ворота назад и вперед несколько раз, чтобы проверить работу. Убедитесь, что консольные ворота не имеют заеданий, которые могут быть вызваны слишком плотной установкой роликов на раме ворот.Проверить ворота на установку уровня. Убедитесь, что все U-образные болты надежно затянуты.

Нижние ролики должны быть выровнены и надежно закреплены перед подъемом шиберной заслонки в вертикальное положение.

Отцентрируйте заслонку на нижних роликах перед подъемом в вертикальное положение.

При установке верхних роликов оставьте небольшое пространство в 1 / 4-1 / 2 дюйма между роликами и верхним элементом заслонки.

Плотно затяните все гайки на U-образных болтах и ​​отрегулируйте крышки, чтобы предотвратить трение.

Установите защелку консольной раздвижной двери

Следующим шагом будет установка защелки консольной шиберной заслонки.Большинство защелок консольных шиберных затворов уникальны тем, что «вилочная» часть защелки или приемник защелки устанавливается на штырь защелки затвора, а не затвор. Затем меньшая часть защелки устанавливается на переднюю кромку шиберного затвора. Когда они встречаются, защелка закрывается на замок. Защелки консольных ворот просто устанавливаются с помощью гаек и болтов. Выбирайте и устанавливайте на удобной высоте.

Защелка стандартная консольная

Крупный план стандартной консольной защелки ворот

Защелка для стандартных консольных ворот в закрытом положении

Установите привод раздвижных ворот

Процесс установки привода раздвижных ворот зависит от марки и модели, которые вы собираетесь установить; Перед тем, как продолжить, внимательно прочитайте инструкции у оператора ворот.Ниже приведены некоторые общие рекомендации, которые применимы к большинству производителей приводов ворот, однако ваше руководство по установке будет вашим окончательным ресурсом во время установки.

Большинство приводов шиберных затворов допускают установку на стойку или опору. Приводы ворот, монтируемые на столбах, обычно устанавливаются на круглые или квадратные стальные стойки, которые вмонтированы в бетонные нижние колонтитулы ниже нуля. Привод ворот зажат этими стойками и прикреплен болтами. Большинство приводов ворот также допускают установку на площадку, что означает, что оператор ворот будет опираться на бетонную площадку.В любом случае первым шагом обычно является установка стоек привода ворот или заливка подушки. Обычно оператор размещается по центру между двумя роликовыми стойками. Цепь прикреплена к передней кромке или стороне защелки ворот и простирается до противоположного конца. Скобы будут прикреплены к стойкам ворот, а цепь будет вставлена ​​стопорными штифтами.

Как установить коммерческие раздвижные ворота

PalmSHIELD гордится тем, что имеет репутацию производителя самых удобных в использовании архитектурных коммерческих откатных ворот.Они уже более десяти лет работают напрямую с установщиками, чтобы улучшить процесс установки консольных откатных ворот.

Важные моменты, которые следует рассмотреть в начале установки коммерческих откатных ворот

• Каждая коммерческая консольно-раздвижная калитка PalmSHIELD основана на чертеже. Этот рисунок является основой для вашей установки. Пожалуйста, следуйте этому рисунку.
• Если на вашем производственном чертеже не указано иное, ворота PalmSHIELD должны быть установлены на уровне.Поскольку большинство систем устанавливаются на открытом воздухе, большая часть внешнего покрытия не будет ровным. Если ваша поверхность неровная, вам нужно будет проверить и спланировать ее соответствующим образом.
• Просмотрите путь шибера. Будет ли он мешать работе с какой-либо другой поверхностью, например, с перепадом высоты, поднятыми опорами для оборудования или бордюром?

Фурнитура для коммерческих ворот, входящая в комплект консольных откатных ворот PalmSHIELD:

• Сборка грузовиков — В зависимости от того, является ли ваша задвижка двух- или однопутной системой, вы получите соответственно два или четыре грузовика.Они будут скользить по направляющей ворот и крепиться к верхним кронштейнам направляющей.
• Кронштейны для грузовиков — для каждой сборки грузовиков вы получите кронштейны для грузовиков. Кронштейны для грузовиков крепятся к стойке ворот, а самосвал — к кронштейнам.
• Нижние направляющие ролики — Вы получите два нижних направляющих ролика. Консольные шиберные заслонки будут скользить между роликами. Направляющие ролики крепятся к стойкам ворот.
• Запорные устройства — В зависимости от конструкции ваших ворот, вы получите запорное устройство в предустановленном или упакованном виде.Запорное устройство крепится к носу ворот и стойке ствольной коробки ворот.

Фурнитура для коммерческих откатных ворот, в комплект не входит:

• Анкеры для столбов — Анкеры для столбов не включены. Для бетона с давлением 4000 фунтов на квадратный дюйм вы можете рассмотреть эпоксидные анкеры 5/8 «x 6» или клиновые анкеры 5/8 «x 5 ½». PalmSHIELD не несет ответственности за определение типа или установки якоря. Это должно быть определено квалифицированным специалистом в зависимости от условий на месте.
• Замки навесные для запорных устройств.

ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА КОММЕРЧЕСКОЙ КОНСОЛЬНОЙ ЗАДВИЖКИ

1. С помощью ленты или маркировочного мела расположите ворота в соответствии с прилагаемыми чертежами. Если у вас нет этих рисунков, обратитесь в PalmSHIELD за копией.
2. Разметка каждой стойки основана на размерах проема ворот, указанных на чертеже.
3. Отметьте полный салазок ворот в полностью закрытом и полностью открытом положении.
   • Убедитесь, что задвижка не влияет на другие объекты и не мешает требованиям доступа.
4. Если вас беспокоит изменение высот, определите наибольшую отметку, на которую влияет полное скольжение ваших ворот относительно отметки точки стойки ворот.
5. Убедитесь, что изменение этой отметки больше, чем зазор, показанный на чертеже, от нижней части ворот до верхней части поверхности.
   • Если больше, ворота опустятся до дна перед тем, как полностью открыться или закрываться.
6. Независимо от того, опускается ли затвор до дна или нет, вы можете поднять затвор, чтобы сохранить зазор.
7. Если у вас консольные раздвижные ворота с двойным приводом, вам придется поднимать обе заслонки одинаково, чтобы запорный механизм оставался выровненным.
8. Сравните размеры ваших коммерческих откатных ворот и стоек ворот с вашими производственными чертежами, чтобы убедиться, что ворота и стойки были изготовлены точно. Если вы обнаружите ошибку, свяжитесь с PalmSHIELD как можно скорее и до любой установки.PalmSHIELD будет нести ответственность за ошибки изготовления, но не за затраты на установку, возникшие в результате этих ошибок.

ПОРЯДОК УСТАНОВКИ КОММЕРЧЕСКИХ КОНСОЛЬНЫХ ЗАДВИЖЕНИЙ

1. Использование шаблона опорной пластины стойки ворот, поставляемого с вашим заказом.
   • Используйте шаблон, чтобы выровнять стойку ворот по разметке вашего объекта.
   • Убедитесь, что опорная плита стойки ворот проходит параллельно воротам в закрытом положении и не перекручивается.
   • Отметьте центр отверстий под анкеры для столбов ворот.
2. Установите якоря.
3. Установите консольные стойки ворот. Убедитесь, что ваш пост вертикален во всех направлениях.
4. Установите кронштейны тележки на стойки ворот в соответствии с производственными чертежами. Кронштейны расположены под углом. Горизонтальная ножка уголка устанавливается вверх. Кронштейн должен быть установлен на той же стороне столба, где должны быть установлены ворота. Высота этих кронштейнов определяет общую высоту ворот. Важно, чтобы кронштейны были установлены на уровне друг друга.В противном случае ворота будут наклоняться и потенциально откатиться под действием собственной силы, нанося ущерб или вред другим.
5. Используйте уровень для перемычки кронштейнов, чтобы убедиться, что кронштейны установлены ровно. Если нет, отрегулируйте соответственно.
6. Установите два нижних ролика. Ролики должны быть установлены вверх так, чтобы горизонтальный кронштейн был направлен вниз, в соответствии с вашими производственными чертежами. Сначала они должны быть установлены незакрепленными, чтобы их можно было отрегулировать позже, когда ворота будут установлены.
7. Установить калитку
   1. Снимите задний стопорный болт консольной направляющей затвора с задней стороны затвора.Стопорные болты расположены на концах верхней направляющей. Они устанавливаются горизонтально через рельсы. Когда они установлены, они предотвращают съезд ворот с рельсов.
   2. Расположите раздвижную заслонку так, чтобы задняя часть заслонки могла скользить по первому роликовому узлу и опускаться по нему.
   3. Для этого вам нужно будет выровнять заднюю часть ворот с первым роликом, ближайшим к проему. Коммерческие откатные ворота должны быть параллельны проему.
   4. Поднимите заслонку так, чтобы ролик выровнялся с направляющей.Теперь надвиньте консольную заслонку на ролик, а затем на следующий ролик.
   5. Установите на место задний стопорный болт направляющей ворот.
   6. Центрировать коммерческие раздвижные ворота между грузовыми автомобилями.
   7. Поместите уровень на ворота, чтобы убедиться, что они ровные. Если неровно, поднимите или опустите один из двух кронштейнов тележки в сборе на стойке.
   8. В то же время проверьте консольную шиберную заслонку на высоту. Обычно верх ворот совмещается с верхом примыкающей перегородки или забора.Консольные ворота должны иметь зазор примерно 5 дюймов от нижней стороны ворот до верхней части плиты внизу.
   9. После установки ворот по высоте и уровню. Полностью откройте и закройте консольные ворота, чтобы убедиться, что они не задевают прилегающие поверхности или препятствия.
8. Если все отрегулировано, установите защелку в сборе.
9. Ослабьте и поднимите нижние ролики в сборе так, чтобы ролики полностью захватили нижнюю направляющую. Между нижней опорой роликового узла и нижней стороной гусеницы должен быть зазор 1 дюйм.
10. Отрегулируйте ролики внутрь и наружу так, чтобы между роликами и направляющей нижней заслонки оставался зазор ½ дюйма.
11. Откройте и закройте консольную задвижку, чтобы убедиться, что она не мешает узлам нижних роликов и ролику. Если это так, отрегулируйте соответственно. Если этого не произошло, затяните ролики и сборку на стойке.
12. PalmSHIELD включает ретуширующую краску для каждой коммерческой заслонки. Внимательно осмотрите установку на предмет сколов и царапин. Держите баллончик на расстоянии 6–8 дюймов от окрашиваемой области и проведите по нему, пока полностью не закроете.Краска смешается с поверхностью с порошковым покрытием.

Необходимые инструменты для коммерческих откатных ворот

• Сверла ударные для анкеров. Подлежит определению подрядчиком.
• Ударное сверло 1 ½ дюйма или корончатое сверло для опускных штанг (при необходимости)
• Уровень
• Набор головок
• Набор гаечных ключей с открытым зевом
• Маркировочная лента или краска
• Стропа
• Резиновый молот

Как установить ворота подъездной дороги

Если вы думаете об установке подъездных ворот, вам может быть интересно, сможете ли вы установить их самостоятельно или вам нужно будет вызвать специалиста.

Driveway включает несколько этапов, использование специального оборудования и некоторых ноу-хау.

В этой статье мы подробно рассмотрим этот процесс в виде пошагового руководства, чтобы вы знали , как установить подъездные ворота .

Преимущества автоматических ворот

Автоматические ворота подходят для вас по многим причинам. Во-первых, они очень удобны. Когда вы подъезжаете к своим воротам, все, что вам нужно сделать, это нажать кнопку на пульте дистанционного управления, и ворота откроются для вас.Больше не нужно выходить на ветер и под дождь, чтобы открыть ворота.

Плюс, наличие автоматических ворот означает, что ваш дом безопаснее, чем когда-либо. Никто не сможет пройти через ваши ворота, если у него нет подходящего открывающего устройства, поэтому вы можете чувствовать себя в большей безопасности, когда выходите из дома. Автоматические откатные ворота — настоящая находка для вашего дома.

Как установить ворота подъездной дороги

Теперь, когда вы знаете, какие преимущества автоматические ворота предлагают вам как домовладельцу или бизнесу, давайте взглянем на установку ворот.

Этот процесс требует нескольких шагов, поэтому в ваших интересах обратиться за помощью к профессиональному специалисту по подъездным воротам.

Вот как установить автоматические ворота…

1. Выберите правильные ворота

На сегодняшний день доступен широкий спектр ворот, каждая из которых предлагает различные функции и источники питания.

Не торопитесь и выберите подходящие ворота. Вам нужен тот, который даст вам проем нужного размера, который вы ищете, и который хорошо впишется в ваш участок.

Подъездные ворота бывают трех типов — откатные, распашные и лифтовые. Для раздвижных ворот требуется пространство по обе стороны от входа, чтобы ворота открывались и закрывались. Если у вас нет места по обе стороны от входа, вы можете подумать о распашных воротах. Распашные ворота открываются внутрь или наружу, поэтому не требуется места по обе стороны от ворот. Однако если вы устанавливаете ворота в коммерческой недвижимости, например в гараже, вам может потребоваться лифт.Подъемные ворота — это простые барьеры, предназначенные для максимальной экономии места.

2. Решите, как ваши ворота будут приводить в действие

Чтобы полностью понять, как установить подъездные ворота у себя дома или в офисе, вам сначала нужно подумать, как вы хотите запитать ворота.

У вас есть два разных варианта — ворота с питанием от сети и солнечные батареи. Оба имеют свои преимущества. Ворота с питанием от сети будут работать от электросети вашего дома, поэтому после их установки вам больше не придется об этом беспокоиться.Ворота на солнечной энергии потребуют только панели, которая будет размещена в правильном положении, чтобы получить достаточно энергии и будет работать даже в случае отключения электроэнергии.

Если вы подключаете устройство открывания ворот к электросети, имейте в виду, что вам нужно будет выкопать хотя бы часть проезжей части, чтобы подключить его. Если вы выберете вариант с солнечной батареей, вам не придется этого делать, но со временем вам придется проводить больше техобслуживания. Выберите версию, которая вам больше всего подходит.

3. Препарат

Перед тем, как приступить к установке ворот, необходимо подготовить территорию.

Во-первых, вам нужно убедиться, что земля абсолютно ровная, как в том месте, где будут ворота, так и в том месте, куда они будут катиться при открытии. Если есть уклон, ваши ворота все равно будут работать, если они будут одинаковыми по всей поверхности.

Вам также необходимо установить стойки для ворот, чтобы они могли сидеть на них. Эти столбы жизненно важны для ваших ворот, так как многие проблемы с автоматическими воротами возникают из-за неправильно установленных столбов. Убедитесь, что они находятся в нужном месте, разместив их на одной линии с текущим забором, и выкопайте ямы для их бетонирования.

Помните, что ямы должны быть вырыты глубоко, чтобы их правильно закрепить и удерживать на месте.

4. Установка гусеницы на место

Теперь, когда ваша подготовка закончена, можно начинать за ворота. Первое, что нужно сделать, это установить гусеницу в правильное положение. Это жизненно важно, иначе ваши ворота не смогут нормально перемещаться. Положите его на землю и убедитесь, что он лежит прямо на участке, в котором он должен быть установлен. Если есть какие-либо неровности в земле, вы можете утрамбовать землю под ним, чтобы путь лежал ровно.

Установите его на место и прикрепите к бетону. С помощью нескольких шурупов установите направляющую на место, затем убедитесь, что ворота правильно катятся по ней. Если это так, закрутите гусеницу, чтобы подтвердить ее положение.

5. Установите ворота

Пора ставить сами ворота. Вам нужно будет прикрепить колеса к воротам, обычно примерно на 25% пути от того места, где ворота открываются.

Затем необходимо прикрепить направляющую скобу к стойке за двигателем сошника, которая предотвратит падение ворот при открытии.Установите стопор ворот в последнюю очередь, чтобы ворота оставались на месте, когда они полностью открыты. Теперь все на месте, можно закончить автоматизацию ворот.

6. Автоматизация ворот

Теперь идет установка средств автоматизации.

Двигатель должен находиться под направляющим кронштейном, закрепленным в земле. Опять же, вам нужно убедиться, что земля ровная, чтобы это сработало. Затем над двигателем необходимо закрепить зубчатую рейку. Прежде чем двигаться дальше, убедитесь, что он плавно катится вместе с воротами.

Наконец, нужно будет запитать ворота. Какой бы стиль вы ни выбрали, лучше всего поговорить с электриком или инженером по установке ворот, чтобы выполнить эту часть. После подключения к источнику питания ворота необходимо протестировать несколько раз, чтобы убедиться, что они работают. Используйте свой пульт, чтобы открывать и закрывать ворота, следя за тем, чтобы все двигалось так, как должно. Если есть какие-либо проблемы, исправьте их сейчас, прежде чем ворота будут использованы.

Заключение

Теперь, когда вы знаете, как установить подъездные ворота, вы можете решить, понадобится ли вам профессионал.

Мы всегда рекомендуем обращаться к профессионалу из-за тяжелого оборудования, механических и электрических аспектов, связанных с установкой новых ворот. Это безопаснее, и вы можете быть уверены, что ваши ворота будут установлены правильно и быстро.

Если вам нужна помощь, позвоните нам.

Откатные ворота или распашные ворота? Что мне подходит?

«Что мне делать: распашные или раздвижные ворота для проезда?» Это может быть одним из первых решений при выборе ворот для дома.

Иногда физические требования вашей собственности не позволяют сделать выбор.

Меня зовут Яэль Сирота, я работаю в строительной отрасли почти двадцать лет. Почти все мои проекты за эти годы включали установку ворот и заборов. За эти годы я многому научился по этому поводу!

В этой статье я собираюсь показать вам самые важные соображения, которые необходимо учитывать при принятии решения о том, подходят ли откатные или распашные ворота для вашей собственности.

ОДНОКАРТАКТНЫЕ ВОРОТА:

Если у вас ограниченный бюджет, это самый дешевый вариант.

Это дешевле, потому что для одинарных распашных ворот требуется почти половина оборудования (например, петли, болты, шарнирные стойки, приемные стойки), которые потребовались бы для двойных распашных ворот.

Ограничения по пространству для одинарных распашных ворот

При использовании одинарных распашных ворот важно учитывать «расстояние поворота». Например, одинарные распашные ворота шириной 12 футов требуют вдвое больше свободного пространства по сравнению с двустворчатыми распашными воротами.С двойными распашными воротами ваши требования к пространству уменьшаются вдвое, поскольку каждая створка ворот поворачивается только на 6 футов.

Важность измерений

Двустворчатые и одинарные распашные ворота могут открываться как внутрь, так и наружу. Внутрь обычно лучше всего. При направлении внутрь важно учитывать пространство для открытия ворот, а также дополнительное пространство для таких объектов, как автомобиль за воротами.

Средний автомобиль сегодня составляет около 15 футов в длину. Если ваша подъездная дорожка имеет ширину 12 футов, ваши одиночные распашные ворота будут занимать 12 футов пространства, когда они распахиваются.Если за ней припаркован ваш 15-футовый автомобиль, вам понадобится 27 футов общего пространства на проезжей части за воротами, и это будет очень сложно.

(Обратите внимание, что существуют ограничения по ширине створок (панелей) распашных ворот от разных производителей. Максимальная ширина одинарных распашных ворот Mulholland составляет 9 футов.)

Если вы планируете открыть ворота наружу, в большинстве городов есть ограничения. Важно убедиться, что ворота не загораживают тротуар, пересекающий вашу собственность, или выходят на улицу.Даже если в вашем городе или поселке нет таких ограничений, ваши соседи могут не обрадоваться, если вы установите ворота таким образом.

Распашные ворота, открывающиеся наружу, как правило, небезопасны

Когда вы открываете распашные ворота наружу, возникают потенциальные проблемы. Представьте себе посетителя, подъезжающего к воротам у входа в вашу собственность. Этот человек только что подъехал к подъездной дороге с оживленной улицы. Ворота начинают открываться в сторону машины вашего посетителя. Ваш посетитель видит, что для открытия ворот недостаточно места.Если они не двинут машину, она будет повреждена. Водитель паникует, включает задний ход, выезжает на оживленную улицу и попадает в аварию.

Это также потенциально опасно для пешеходов, посетителей и даже для членов вашей семьи.

Вероятно, единственное относительно безопасное место для такой установки — это сельская местность с небольшим движением транспорта или без него, а также с установленными различными функциями безопасности. Можно было установить выдвижные болларды, которые не позволяли бы подъезжающей машине приближаться к воротам так близко, что ворота не могли открыться.Как только ворота открываются, болларды убираются, позволяя войти.

Ограничения по установке одинарных распашных ворот

Для этих ворот требуется усиленная стойка для подвешивания ворот, поскольку весь вес приходится на одну стойку. Тяжелые ворота на одиночных столбах также нуждаются в регулировке чаще, чем более легкие. Когда вес ворот разделен между двумя панелями, это снижает нагрузку на стойки, что делает регулировку менее частой.

Помните, что разные материалы ворот имеют разный вес.Например, железные 12-дюймовые ворота будут весить значительно больше, чем стандартные 12-дюймовые ворота. В качестве альтернативы, 12-футовые алюминиевые ворота будут весить значительно меньше, чем стандартные 12-дюймовые железные ворота.

ДВУСТОРОННИЕ распашные ворота:

Двойные распашные ворота Бюджет

Поскольку для ворот этого типа требуется больше оборудования, они обычно стоят дороже, чем одна распашная калитка. Вам понадобятся два открывателя ворот и почти вдвое больше оборудования (например, петли, болты, стойки петель, стойки ствольной коробки).Двустворчатые распашные ворота также требуют больше времени на проектирование и установку.

Ограничение пространства для двойных распашных ворот

Для двойных распашных ворот требуется меньшее общее расстояние поворота, чем для одинарных распашных ворот. Двенадцатиметровые двойные ворота потребуют только 6 футов, тогда как одинарные ворота потребуют все 12 футов. Если у вас мало места за воротами, это лучший вариант.

Рекомендации по установке

Двустворчатые распашные ворота подходят для более широких проходов, чем одинарные распашные ворота.Полный вес материала, необходимый для перекрытия ширины проезжей части, распределяется между двумя стойками, а не одной.

Beauty

Двустворчатые распашные ворота имеют традиционный (даже культовый) вид, которым мы восхищаемся в воротах во всем мире. Это ворота, открывающиеся из центра, дающие представление о гостеприимстве или возможности. Постепенное раскрытие красивой собственности через открывающиеся двойные распашные ворота делает впечатляющее знакомство с недвижимостью.

Ветреные районы

Ваш дом находится в ветреном районе? В этом случае вам может быть лучше приобрести раздвижные ворота, причина этого в том, что ветер может рассматривать ваши ворота как парус, особенно если ворота имеют твердую поверхность, а не решетчатые.

Двустворчатые откатные ворота

ОТКАТНЫЕ ВОРОТА:

Откатные ворота часто используются, когда распашные ворота не работают. Как правило, откатные ворота — лучший выбор для следующих сценариев:

1. Нет места для открывания традиционных распашных ворот.

2. От входа к задней части дома идет крутой подъем вверх. (В этом случае ворота могут открываться наружу, но это увеличивает риск возникновения опасных ситуаций для транспортных средств и пешеходов).

Итак, всякий раз, когда существуют такие обстоятельства, мы делаем шаг назад и проводим измерения, чтобы увидеть, подходят ли раздвижные ворота для вашей собственности.

Стоимость откатных ворот

Как правило, по сравнению с распашными воротами, вам придется платить больше за владение и установку откатных ворот. Даже если ворота изготовлены из такого же качества, материалов и размеров, как правило, они стоят дороже. У таких ворот больше подвижных частей, и все они должны быть тщательно откалиброваны относительно друг друга во время установки.Обычные откатные ворота также требуют установки дорожки для ворот (если ее еще нет).

Ограничения по размещению откатных ворот

Для открывания раздвижных ворот необходимо пространство

Для правильного открытия раздвижных ворот требуется пространство сбоку от ворот. Как правило, необходимое пространство — это длина ворот плюс около 2 футов пространства для маневра.

Двойные откатные и тандемные ворота

Если недостаточно места для въезда ворот, есть другие решения.Одним из решений будет установка двойных откатных ворот. Примером может служить проем шириной 12 футов, который можно разделить на две панели ворот по 6 футов каждая. Эти две панели затем либо отводятся по одной в каждую сторону (двойное скольжение), либо обе в одну сторону (тандем).

Двойные откатные ворота похожи на двойные распашные, в них используются две независимо управляемые панели. Тандемные ворота — это уникальная установка, в которой используются две панели, работающие в тандеме. Системы тандемных ворот можно даже настроить для управления трех- и даже четырехпанельными воротами.Тандемные ворота не очень известны, так как их очень сложно спроектировать и установить; Однако мы стали экспертами в этих установках. Ознакомьтесь с нашей недавней установкой ниже!

Другие уникальные стили ворот

Конечно, существуют и другие типы ворот, кроме перечисленных выше. Например, в компании Mulholland Brand у нас есть ворота, которые практически не занимают места. Он буквально поднимается из-под земли, чтобы действовать как закрытые ворота, и убирается обратно под землю, чтобы открыть ворота.

Это система Fancy Fence. Поскольку на проектирование и установку этой системы уходит много усилий, это определенно не дешевый продукт. Стоимость делает это недоступным для большинства людей, но все же признание человеческой изобретательности даже в том, чтобы знать, что такое возможно.

Подводя итог, можно сказать, что существует довольно много решения, при котором вы можете заблокировать любую собственность, и чаще всего выбирают распашные ворота или откатные ворота.

Нажмите здесь, чтобы перейти к нашей контактной форме, чтобы связаться с нами по электронной почте, нажмите на «живой чат» внизу экрана или позвоните нам по номеру 818.643,6543.

Как вставить колесо откатных ворот, шаг за шагом

Доставка
по всей Австралии
и по всему миру

Как вставить колесо откатных ворот в стальную раму откатных ворот

Шаг первый . Измерьте опору колеса откатных ворот, чтобы было достаточно места для прикрепления колеса откатных ворот к стальной раме. Я использую отрезной круг, но сначала просверлите 4 отверстия, по одному в каждом углу, чтобы квадратное отверстие было чистым в каждом углу, используя сверло 8-10 мм.

Шаг второй. Очистите прямоугольное отверстие напильником, а затем опрыскайте гальванизированной краской

Шаг третий. Поместите колесо в вырез и убедитесь, что колесо раздвижной заслонки может свободно вращаться и есть достаточно места для ввинчивания винта tek.

Шаг четвертый. Когда вы начинаете ввинчивать свои tek-винты, убедитесь, что колесо раздвижных ворот находится на одной линии с краем стали. Последнее, что нам нужно, это чтобы колесо не было выровнено.Не сваривайте колесо, если вы можете помочь, это только усложнит замену в дальнейшем.

Выберите правильный тип колеса для ваших ворот

Старайтесь не приваривать их к раме откатных ворот, их замена позже будет кошмаром

Обычно я оставляю от 400 до 600 мм с каждого конца для установки колеса для раздвижных ворот.

Я никогда не устанавливаю 3 колеса, это может поднять одно из крайних колес с гусеницы, если на неровной поверхности, и когда колесо опускается, это может сорвать ворота.

Я устанавливаю 2 колеса, даже если длина ворот составляет 6 метров, только будьте осторожны, чтобы концы раздвижных ворот не задевали рельсы и не препятствовали скольжению ворот.

Как установить Floor Track

Сопутствующие товары

Откатные ворота

Колеса

Откатные ворота

Направляющая

Откатные ворота

Мотор

Безопасность
Балки

Раздвижные ворота

Комплекты

.
