При сборке или реконструкции отопительных систем обязательно выполняется установка или замена приборов отопления. Проблему, как правильно монтировать радиаторы отопления, вполне можно решить самостоятельно, не прибегая к помощи квалифицированных специалистов.

Необходимые инструменты и материалы

Ни один строительный или монтажный процесс невозможно осуществить без определенного набора инструментов и устройств. В данном случае необходимо знать, что нужно для установки радиатора отопления. Чаще всего используются один и тот же набор за исключением некоторых случаев.

К примеру, алюминиевые и биметаллические радиаторы устанавливают одинаково, а чугунные батареи — по другой схеме. Они требуют использования более крупных заглушек, а кран Маевского заменяют автоматическим воздухоотводчиком, устанавливая его в самой верхней точке системы. Стальные радиаторы панельного типа имеют металлические дужки и укомплектованы кронштейнами для навешивания.

Устройства для сброса воздуха

В радиаторах отопления всегда скапливается воздух, который необходимо периодически сбрасывать. На алюминиевых и биметаллических радиаторах для этой цели устанавливают краны Маевского. Чаще всего он располагается на свободном верхнем коллекторе. По размеру это устройство немного меньше выхода, поэтому дополнительно устанавливают переходник, который поставляется в комплекте с краном.

Выбирая кран Маевского, следует ориентироваться на диаметр коллектора. Читайте также: «Кран Маевского – особенности установки, использования, характеристики».

Помимо этого устройства используются автоматические воздухоотводчики, которые также подходят для установки на радиаторы. Однако автоматические устройства отличаются большим размером, а их корпус может быть только латунным или никелированным. Поэтому на белых эмалированных радиаторах такое устройство смотрится не очень привлекательно. Это сильно снижает спрос на автоматические воздухоотводчики.

Заглушки

Радиаторы с боковым подключением имеют четыре выхода. К двум из них подключается трубопровод системы отопления, на третьем чаще всего устанавливают кран Маевского, а четвертый выход закрывают заглушкой. Этот элемент не портит внешний вид современной батареи, так как выкрашен белой эмалью.

Запорные элементы

В процессе монтажа батарей в квартире обязательно понадобятся краны.

Они могут быть шаровыми или запорными, второй вариант позволяет регулировать теплоотдачу. Краны располагают на входе трубопровода в радиатор и на его выходе. Шаровые краны позволяют отключить батарею от общей системы на случай экстренного ремонта или замены во время отопительного сезона. В этом случае подача теплоносителя в батарею прекращается без ущерба для работы всей системы. Шаровые краны имеют сравнительно невысокую цену, что дает им большое преимущество перед аналогичными устройствами. Однако с их помощью невозможно регулировать теплоотдачу прибора отопления, что служит отрицательной характеристикой устройства.

Запорные регулирующие краны перекрывают подачу воды в радиатор в экстренных случаях, и одновременно позволяют изменять интенсивность потока теплоносителя. Кроме того такие устройства выглядят привлекательнее и имеют две конфигурации, прямую и угловую. Это дает возможность сделать обвязку более аккуратной. Но стоит учитывать, что стоимость запорных регулирующих кранов на несколько пунктов выше цены шаровых кранов.

В некоторых случаях при использовании шаровых кранов устанавливают терморегуляторы. Они могут быть электронными, автоматическими и механическими. С помощью этого устройства можно изменить теплоотдачу батареи. Но следует помнить, что эти устройства способны только уменьшить поток, следовательно, на плохо греющих радиаторах такое устройство ставить не нужно.

Дополнительные инструменты и материалы

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Для моделей радиаторов настенного типа следует приобрести крюки или кронштейны, количество которых подбирается в зависимости от количества секций прибора отопления:

• Если количество секций не превышает 8, а длина составляет меньше 1,2 метра, то прибор крепится в трех точках, две в верхней части и одна снизу.
• Каждые следующие 5-6 секций требуют дополнительного крепления. Читайте также: «Какое крепление для радиаторов отопления выбрать – виды для разных типов батарей, различия, правила использования».

Кроме того в процессе решения вопроса, как установить радиатор отопления самостоятельно, понадобится льняная подмотка и сантехническая паста, с помощью которых обеспечивается герметичность соединений. Также следует позаботиться о наличии дрели, сверлах и уровне. Могут пригодиться дюбели. Помимо этого необходимо приобрести или взять в аренду оборудование для соединения труб и фитинговых элементов.

Выбор места установки

Перед тем, как поставить радиатор отопления в квартире, важно правильно определить место его расположения. В большинстве случаев приборы отопления размещают под окном, чтобы теплый поток препятствовал проникновению в помещение холода от оконного проема. Ширина радиатора отопления должна составлять 70-75 процентов от ширины окна, в этом случае стекла будут меньше запотевать.

Существуют определенные правила установки отопительных батарей в квартире под окном:

• Прибор должен находиться точно посередине с погрешностью не больше 2 см.
• Расстояние от пола до прибора отопления может составлять от 8 до 12 см.
• Между подоконником и радиатором необходим просвет в 10-12 см.
• Между стеной и задней стенкой прибора следует оставить зазор 2-5 см.

Соблюдение этих правил позволит теплому воздуху нормально циркулировать в помещении, обеспечивая эффективный обогрев.

Правила установки радиаторов отопления

Установка радиаторов отопления под окном должна выполняться с соблюдением определенных правил:

• Перед началом монтажных работ необходимо выровнять стену, это сделает процесс установки намного проще.
• Затем на стене отмечают середину оконного проема.
• Затем отмеряют 10-12 см от подоконника и проводят горизонтальную линию, она будет служить ориентиром для выравнивания верхнего края радиатора.
• Монтаж кронштейнов выполняется по-разному, поэтому следует узнать, как правильно ставить батареи отопления. Если в системе отопления есть циркуляционный насос, то радиатор следует располагать строго горизонтально. Для радиаторов в системе с естественным движением теплоносителя необходимо сделать уклон в 1% по ходу воды. Больший уровень уклона может стать причиной застоев.

Способы крепления к стене

Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении.

Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.

Кронштейн для радиатора устанавливается по другой схеме. Перед тем как установить батарею отопления, ее прикладывают к стене. Затем отмечают места, где планируется установка кронштейнов. Отложив радиатор в сторону, прикладывают кронштейн к стене и отмечают точки его крепления. В отмеченных местах делают отверстия, в них вставляют дюбеля, и с помощью винтов фиксируют кронштейн на стене. После установки всех крепежей радиатор устанавливают на место.

Установка напольных приборов отопления

Несмотря на легкий вес алюминиевых радиаторов, иногда не получается навесить их на стену. К примеру, на стены, обшитые гипсокартонными листами, или выполненные из легкого бетона не рекомендуется навешивать какие-либо конструкции без дополнительной поддержки. Некоторые модели чугунных и стальных приборов отопления укомплектованы ножками, но их внешний вид не всегда эстетичен.

Биметаллические радиаторы и алюминиевые могут устанавливаться на пол с помощью специальных кронштейнов. Их фиксируют на полу, устанавливают радиатор и с помощью специального приспособления фиксируют нижний выход батареи на кронштейне. Напольные крепления могут иметь фиксированную или регулируемую высоту. На полу такие крепежные элементы фиксируются посредством гвоздей или дюбелей.

Обвязка приборов отопления

Для решения вопроса, как поставить батарею отопления и подключить ее к трубопроводу общей системы, используют следующие способы:

• Седельное подключение.
• Одностороннее подключение батарей отопления.
• Диагональное подключение.

Если для установки выбраны радиаторы с нижним подключением, то вопрос решается просто. Производитель сам определяет расположение подающей и обратной трубы и требует беспрекословного выполнения рекомендаций. В противном случае эффективность обогрева не гарантируется.

При решении задачи, как добавить батарею отопления в квартире, следует знать, что радиаторы с боковым подключением могут устанавливаться вышеперечисленными способами.

Одностороннее подключение

Такой вид подключения может использоваться в системах однотрубного или двухтрубного типа. Так как в большинстве квартир система выполнена из металлических труб, то следует рассмотреть обвязку для этого варианта. Для работы понадобятся следующие элементы:

• Шаровые краны в количестве 2 штук.
• 2 тройника.
• 2 сгона, эти детали имеют наружную резьбу с двух концов.

Соединение элементов выполняется по определенной схеме. Для однотрубной системы требуется обязательная установка перемычки-байпаса, которая позволит перекрыть подачу теплоносителя в радиатор при непредвиденных ситуациях. Установка крана на байпасе строго запрещена, так как он перекрывает движение теплоносителя по стояку.

При наличии сварочного оборудования и навыков работы с ним перемычку-байпас можно приварить. Двухтрубная система может собираться без байпаса. В этом случае подающая труба подключается к верхнему коллектору, обратная – к нижнему выходу. Краны устанавливаются в любом случае.

Герметичность соединений достигается за счет использования льняной подмотки и наносимой поверх нее сантехнической пасты. Количество намотки необходимо контролировать, так как ее излишки могут привести к образованию микротрещин на корпусе соединяемых элементов, что грозит последующим разрушением. Такую осторожность следует соблюдать при соединении элементов из всех материалов, кроме чугунных изделий.

Диагональное соединение

При диагональном подключении приборов отопления можно получить наиболее эффективную теплоотдачу. При нижней разводке процесс подключения выглядит довольно просто: в верхний вход с одной стороны осуществляется подача теплоносителя, который выходит с другой стороны в нижней части.

Такая конструкция выглядит более эстетично, чего нельзя сказать об однотрубной системе с вертикальным стояком. Однако зная, как правильно установить радиатор отопления, можно и с этим вариантом добиться высокой эффективности обогрева.

При решении вопроса, как правильно поставить батареи отопления, следует знать, что при подключении радиатора к однотрубной системе обязательно требуется установка байпаса.

Седельное подключение

Такой вариант подключения радиаторов к системе отопления больше подходит для нижней разводки труб или при их скрытом подведении.

Установка на однотрубной системе может выполняться с перемычкой-байпасом или без нее. При отсутствии байпаса необходим монтаж кранов. Их наличие позволит снять радиатор в случае аварии и заменить его сгоном.

Использование седельного подключения радиаторов при вертикальной разводке считается малоэффективным, так как потери тепла в этом случае могут достигать 15%.

Установка радиаторов отопления своими руками

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Возможна установка радиаторов отопления своими руками

Содержание статьи

• 1 Что необходимо для монтажа
  • 1.1 Кран Маевского или автоматический воздухоотводчик
  • 1.2 Заглушка
  • 1.3 Запорная арматура
  • 1.4 Сопутствующие материалы и инструменты
• 2 Где и как разместить
• 3 Как правильно установить
  • 3. 1 Крепление к стене
  • 3.2 Крепление к полу
• 4 Варианты обвязки радиаторов отопления
  • 4.1 Обвязка при одностороннем подключении
  • 4.2 Обвязка при диагональном подключении
  • 4.3 Обвязка при седельном подключении
• 5 Видео-уроки по установке радиаторов отопления

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Как выбрать трубы из полипропилена читайте тут.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

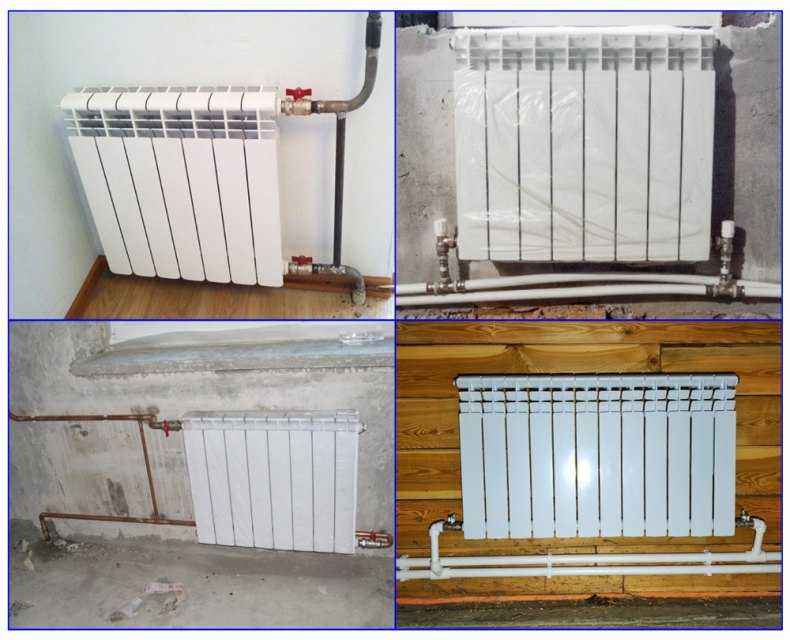

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

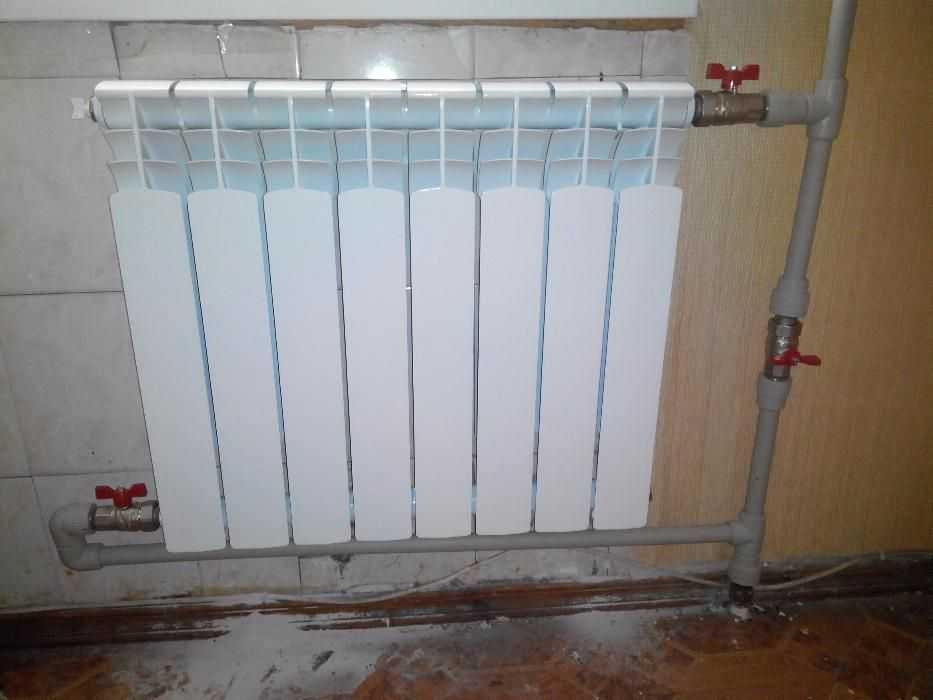

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Видео-уроки по установке радиаторов отопления
