Камин своими руками — схемы, чертежи и лучшие проекты (81 фото)

В современном жилище открытый огонь можно встретить лишь на плите под кастрюлей или же в недрах котлов отопления. Однако видеть в своем доме живое открытое пламя желают многие, поэтому о том, как сделать камин своими руками задумываются люди довольно часто.

Немного о каминных конструкциях

Конструкция реального камина небольшая, поэтому в отличие от печи тепла он выделяет меньше. Соответственно и роль его в доме больше декор-эстетическая, чем практическая. Однако даже декоративный камин способен наполнить помещение теплом. На этом сайте также есть много инструкций.

Современные каминные установки выпускаются с топкой закрытого типа, поэтому там получается конвекционный воздушный нагрев.

Как устроен камин открытого типа

Каминная открытая установка состоит из набора частей:

топливника (топки) – здесь осуществляется процесс сгорания топлива;
портала – служит декор обрамлением топливника;
пода – нижняя часть топки;
колосниковой решетки – поддерживает топливо и способствует подаче воздушных масс снизу;

зольника – здесь собирается зола;
предтопочной площадки – для попадания искорок и декор-оформления;
зеркала – задняя отражающая тепло часть камина;
дымового карниза – не дает смешиваться потокам воздуха и проникать дыму в комнаты;
дымосборника (хайло) – здесь собираются продукты сгорания;
дымовой горловины, дымохода;
шибера – закрывает дымоход от проникновения холодных воздушных потоков с улицы.

Расчет размера конструкции камина

В разработке будущего камина должна участвовать не только фантазия хозяев, но и строгие инженерные вычисления.

Главные величины, которые следует вывести путем инженерных вычислений это: размер конструкции камина; величина высоты; сечение каминного дымохода.

Чтобы правильно выложить камин своими руками из кирпича, следует учитывать следующее:

Площадь топки имеет соотношение к площади комнаты, в которой размещен камин, в пропорции 1 к 50.
Узнав площадь портала, следует установить величину высоты и ширины. Правильно, если они соотносятся в виде пропорции 2:3.
Далее устанавливают глубину топливника, составляющую две трети от портальной высоты.
Подиум, лежащий впереди камина, должен на 50 см выступать в целях пожаробезопасности.
Задняя стенка в топливнике делается под наклоном 20 – 22 градуса от вертикали.
Стенки с боков располагаются под наклоном в 45 – 60 градусов для отражения тепловых потоков.
Высота дымохода делается на пол метра выше крышного конька.
Длина дымоходной трубы –5 метров и более.

Для самостоятельного возведения каминной установки лучше воспользоваться готовым рассчитанным проектом.

Где обустроить каминную установку

Камин может быть встроен в стеновую перегородку дома. Обычно такое строительство планируется еще на этапе строительных работ.

Другой вариант – пристроенная конструкция, для которой уже потребуется наличие собственной площади. Угловой тип каминов удобен для возведения в квадратных по форме комнатах.

Материалы

Главный материал при возведении каминной конструкции – кирпич. Здесь используется специальный печной материал, представленный двумя видами:

Красные кирпичные печные элементы – могут выдерживать температурный показатель в тысячу градусов. Маркировка такого материала не выбирается меньше М200, при этом габариты от стандарта не могут отличаться больше, чем на 2 мм. Ударив по нему молотком получится звон.

Полнотелые шамотные элементы кирпича – используются для выкладки в местах, контактирующих с открытым огнем – топливниках. Размеры такого кирпича могут быть разными.

Осматривая кирпичные элементы, стоит учитывать, что на их поверхностных плоскостях и на местах расколов цвет должен быть однотонным, без прожилок.

Для возведения камина количество покупаемого материала должно превышать рассчитанное на 10%.

Растворы для выкладки элементов кирпича для камина изготавливаются путем смешивания глины и песка. Чтобы получить правильный раствор придется изрядно попотеть, поэтому лучше купить в магазине уже готовый состав, который лишь необходимо приготовить в соответствии с инструкцией.

Обустройство фундамента

Так как вес готового камина измеряется тоннами, то для его возведения нужен отдельный фундамент. Для его оборудования выбирается участок, который будет шире самой конструкции на 20 см.

Напольное покрытие дома нужно демонтировать и выкопать котлован с глубиной пол метра, дно хорошенько почистить.

На дно сыпется слой крупной песочной фракции толщиной 10 см, проливается и трамбуется. Сверху засыпают щебень. Затем устанавливают опалубку, так чтобы габариты фундамента получались больше каминных на 5 см.

Заливается первый слой из цемента, песка и щебенки. Сверху кладется арматурный каркас. Наливается второй слой бетона.

После 28 дней созревания бетона можно выложить ряд из кирпичных элементов. Его укрывают слоем гидроизоляции, а сверху кладут еще кирпичный слой.

Возведение камина

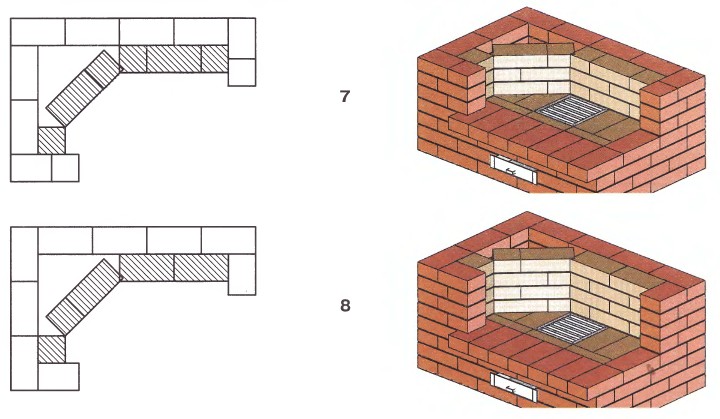

Подробная инструкция как сделать камин, имеющая вид схемы-порядовки, должна иметься обязательно. На ней отмечаются ряды и контролируются места, где располагается каждый кирпичик.

По этой же схеме осуществляют нарезку кирпичных элементов болгаркой или с использованием специальной камнерезной машинки.

Затем каждый элемент с помощью точильного круга доводят до требуемых габаритов.

Швы между элементами и рядами делаются строго одинаковыми по 5 мм. Для этого удобно использовать рейки из древесины, которыми прокладываются ряды. Выкладывая каждый ряд, обязательно следует следить за горизонталью и вертикалью.

Каждый кирпичный элемент перед кладкой опускают в воду до момента, пока из него выйдут все воздушные пузырьки.

Выкладка начинается с крайних кирпичиков. После вертикального и горизонтального выравнивания, выкладывают внутренние элементы.

Излишки раствора сразу же убираются кельмой и вытираются мочалом.

Вводить каминную установку в эксплуатацию следует постепенно, после полной просушки в течение двух недель.

От фото камина уже веет особым теплом и уютом, а от вида и работы настоящей реальной установки каждый получит незабываемые ощущения и эмоции.

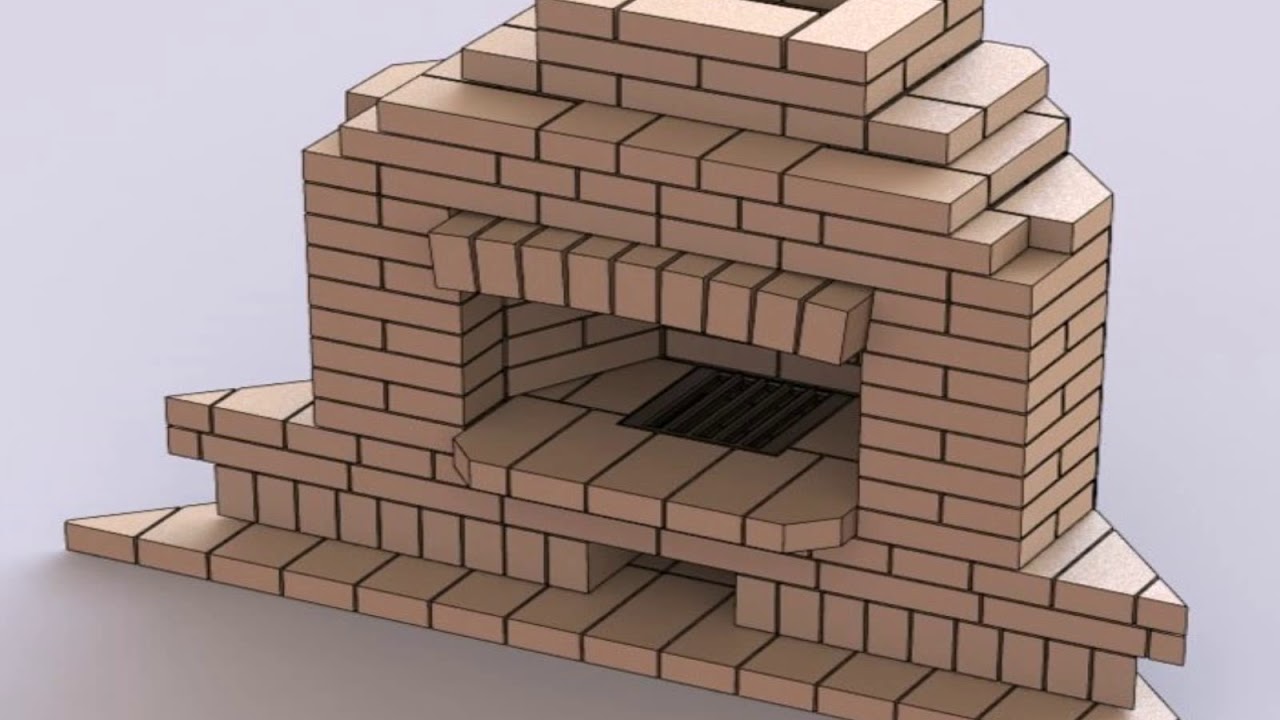

Фото камина своими руками

Как построить камин в доме своими руками: видео

Как построить камин в доме и что необходимо знать перед этим, читайте ниже. Печь-камин — это не только оригинальное украшение дома, но еще и средство для отопления помещения.

Чтобы агрегат действительно был полезным и радовал глаз, необходимо определить объем помещения, где он будет размещаться, а также подобрать для него место.

Размеры топки

Знать размеры помещения нужно для того, чтобы провести правильный расчет размеров топки. Именно от размеров топки зависит, сможет ли камин обогреть данное помещение.

Нынешние камины изготавливаются из огнеупорного кирпича и формируются из специального бетона. Помимо этого, широкое применение нашли металлические топки.

Чтобы рассчитать размеры кирпичной топки, следует учитывать размеры кирпича. Для расчета размеров металлических и бетонных топок достаточного только размеров помещения.

Размещение камина

В зависимости от места размещения печи в комнате, различают камины:

фронтальные;
угловые;
отдельно стоящие.

Фронтальное или угловое размещение прибора – это классический вариант.

В этом случае печь-камин размещается возле стены или же в углу. Преимуществом такого размещения является то, что агрегат в этом случае занимает мало места.

Отдельно стоящие модели, как правило, круглые и символизируют собой нечто вроде древнего очага. Такие камины более эффективны в теплоотдаче.

Выбор места, где будет располагаться отопительный прибор – это исключительно индивидуальное решение, которое зависит от предпочтения хозяина дома и от общего интерьера помещения, в котором и будет сооружено средство обогрева.

Единственное условие, которое стоит непременно соблюсти в выборе места для камина – это отсутствие сквозняков, которые могут негативно сказываться на его работе.

Видео:

О дымоходе

Важной деталью камина является дымоход, который отвечает за создание необходимых условий для хорошей тяги. Они могут изготавливаться из кирпича, металла, керамики, к тому же для их изготовления могут применяться стеклянные трубные модули и многое другое.

Дымоходы бывают:

встроенные;
подвесные;
с опорой на камин.

Дымоходы из кирпича, которые опираются на камин в деревянном доме, требуют возведения специального фундамента. Встроенные дымоходы являют собой вертикальный канал, через который выводится дым, они устанавливаются внутри ограждающей стены. Подвесные дымоходы крепятся, как правило, к несущим конструкциям крыши.

Но каким бы ни был отвод дыма, при его проектировании необходимо учесть, что его сечение и высота напрямую зависят от размера топки.

Фундамент и основа

Если с параметрами камина все решено, следует уделить внимание фундаменту. Его строительство начинается с выкапывания ямы на глубину 20-40 см. Дно ямы заполняется песком и мелким щебнем, уплотняется трамбовкой и заливается жидким раствором.

Теперь можно приступить к основной кладке кирпича. Стоит отметить, что фундамент должен быть со всех сторон шире, чем основание печи камина.

Наружные его стороны строят по подобию колодца, внутрь которого засыпаются камни и заливается жидкий раствор. Высота фундамента где-то на два кирпичных ряда должна быть ниже пола.

Видео:

Строительство дымохода

Выход дыма через дымоход должен происходить равномерно, без завихрений. Поэтому стены внутри дымохода должны быть гладкими, а швы необходимо тщательно затирать. Особенно это касается кирпичной кладки.

При возведении дымохода следует учесть и тот факт, что периодически его необходимо прочищать. С этой целью в конструкции необходимо предусмотреть слуховое окно, из которого, с помощью специального трапа, можно подобраться к трубе.

Не менее важную роль в устройстве дымохода играет мусоросборник. В него во время чистки будет попадать сажа и другой мусор. Ввиду этого к мусоросборнику также нужно сделать доступ, чтобы потом его легко можно было очистить.

Камины своими руками — фото:

Хотите начистоту, хлопотное это дело построить подобное сооружение своими руками. Но всё возможно!

Видео — как сделать камин из кирпича:

P.S. Намного легче пригласить специалиста или купить печь-камин, их сейчас полно в продаже. Но если вы хотите сами построить полезный агрегат, то выход один, купить литературу и стать специалистом в этой области.

как правильно выполнить строительство камина в доме, детали на фото и видео

Содержание:

1. Начальный этап постройки камина
2. Расчет параметров конструкции своими руками
3. Подготовка стройматериалов и инструментов
4. Как построить фундамент для камина
5. Подготовка кирпича к кладке
6. Особенности постройки камина
7. Способы красиво оформить камин

Многие жильцы загородных усадьб мечтают о наличии камина в гостиной. Он должен быть не только надежным, но и красивым и тем самым преобразить интерьер комнаты (детальнее: «Создаем оригинальный интерьер комнаты с камином»). Сейчас на отечественном рынке предлагается огромный выбор конструкций, отличающихся по стилю оформления и предназначению. Покупка готового камина или строительство его специалистами относятся к дорогому удовольствию.

Дело в том, что у владельца недвижимости может не оказаться такой суммы денег. Решение проблемы существует: надо самостоятельно разобраться в вопросе, как построить камин своими руками. Если выстроить его собственными силами, тогда удастся значительно сэкономить на оплате труда профессиональных печников.

Начальный этап постройки камина

Человек, который никогда не занимался подобной работой, может подумать, что выстроить камин очень сложно без помощи профессионалов, но это вовсе не так. Правда, при кладке печей своими руками следует проявить максимум внимания к каждой мелочи, кажущейся незначительной (прочитайте: «Кладка камина своими руками — делаем правильно»). Помимо ответственности, потребуется хорошая теоретическая подготовка.

Что представляет собой камин? Это, как видно на фото, обычная печь, имеющая открытую топку. Обогрев помещения происходит за счет тепла, выделяемого при сгорании топлива. При этом камины отличаются простотой устройства и состоят из топливника и дымоходной трубы (прочитайте: «Устройство камина своими руками в доме»).

Дымоход делают изогнутым под углом для того, чтобы искры и дым не попадали в помещение, а внутрь не могли проникнуть дождь и снег.

Если несколько столетий назад в Европе камин часто служил единственным источником тепла в доме, то сейчас его строят, как правило, в декоративных целях и в редких случаях используют как дополнительный источник обогрева.

Строительство каминов своими руками с целью использовать его как основной теплоагрегат в доме нецелесообразно, поскольку его КПД небольшой и только 20% тепла проникает в помещение, а все остальное улетучивается через трубу вместе с воздушным потоком. Также имеется еще один недостаток – нагрев осуществляется неравномерно.

Большая часть тепла поступает в комнату от топливника, а боковые поверхности почти не нагревают воздух в помещении. Для повышения степени полезной теплоотдачи специалисты советуют строить широкие и неглубокие камины.

Создать его можно из обычного кирпича, при этом нужно уделить внимание внешнему виду конструкции. До того, как приступить к строительным работам, следует подобрать проектное решение. Домашнему умельцу необходимо иметь чертежи камина с указанием места расположения ее в доме.

Принято, что камин располагается напротив входа в комнату. Но при желании печь можно сделать угловой или отдельно стоящей. Вариантов существует множество, а выбор зависит от площади помещения и личных предпочтений домочадцев. Чего лучше не делать, так это строить камин на противоположной стороне от окон – возникают сквозняки. До постройки конструкции требуется рассчитать сечение дымоходной трубы. При этом диаметр дымохода для камина должен быть выбран грамотно.

Немаловажным моментом является обеспечение постоянного притока свежего воздуха в помещение и обустройство надежного основания для печи. До начала строительства готовят порядовку, представляющую собой подробный чертеж каждого кирпичного ряда конструкции. Можно пользоваться уже ранее проверенными схемами. Для каждого вида

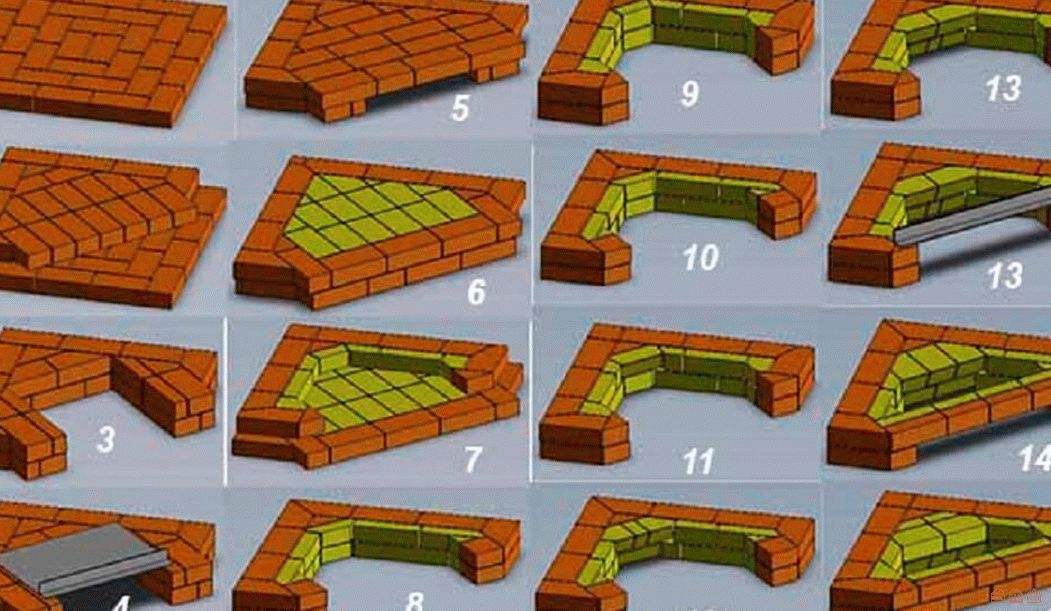

каминов имеются различные порядовки. Схемы помогают разобраться в основных принципах кладки.

Расчет параметров конструкции своими руками

Когда выполняется постройка камина своими руками, можно либо заказать (создать) собственный проект или воспользоваться готовой схемой печной кладки. Самостоятельный расчет не займет много времени. При составлении чертежей нужно учитывать, что в процессе проведения работ будут использоваться не только целые кирпичи, но и их половинки.

Последовательность проведения вычислений выглядит следующим образом:

Измеряют комнату, где он будет строиться.
С соблюдением масштаба рисуют схему.
Производят расчеты параметра топливника. При этом учитывают, что его размеры не могут быть менее 1/50 объема комнаты. Портал для конструкции должен выдерживаться в пропорции 2:3 или же 1:2 (соотношение между глубиной и высотой). Это очень важные параметры, от которых зависит возможность задымления комнаты и правильная теплоотдача.

Размер отверстия дымохода зависит от площади топки.

Он должен быть меньше примерно в 8 раз. Круглой формы дымоход в устройстве сложнее, чем прямоугольный. Диаметр дымоходной трубы не может составлять менее 10 сантиметров. В среднем ее длина равна 5 метров.

Подготовка стройматериалов и инструментов

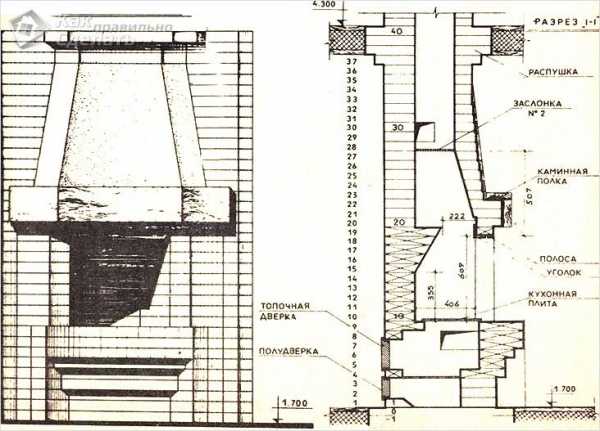

Когда расчеты завершены и составлены чертежи, приступают к подготовке стройматериалов и инструментов.

До того, как построить камин своими руками, потребуется приобрести следующие материалы и изделия:

полнотелые кирпичи – их лучше покупать поштучно после подсчета необходимого количества, поскольку они стоят достаточно дорого;
речной песок, очищенный, фракцией до 1,5 миллиметра. Очистить его можно самостоятельно, промыв в воде, пока он не приобретет светлый цвет;
печная глина — лучшей продукцией считается синяя кембрийская, но подойдет и обычная красная;
щебень;
цемент;
арматура, имеющая длину 70 сантиметров и диаметр 8-10 миллиметров;
заслонка для дымохода;
строительный отвес и угол;
рулетка;
шпатель;
болгарка;
мастерок;
емкость для раствора.

Как построить фундамент для камина

Начинают строительство камина с подготовки фундамента. Печь не может находиться на том же основании, что и здание. Толщина фундамента должна быть на 5-6 сантиметров больше толщины цокольного ряда. Обустройство начинают с выкапывания ямы глубиной от 60 сантиметров, ширина которой на 10 сантиметров превышает этот параметр у фундамента (подробнее: «Делаем фундамент для камина своими руками»).

Для создания основания под камин предпочтительнее использовать кирпичи или бетон. Выбор зависит от финансовых возможностей владельца дома и его личных предпочтений. На дно вырытой ямы насыпают щебенку, тщательно трамбуют и выравнивают с использованием уровня. Читайте также: «Камины для дома своими руками — изготовление по правилам».

Затем приступают к строительству основания. Для этого сбивают опалубку требуемой высоты, используя деревянные доски. Изнутри их обрабатывают смолой и отделывают рубероидом.

Опалубку ставят на слой щебенки и потом заливают раствором, для изготовления которого берут одну часть цемента и три части песка.

Верх фундамента тщательно выравнивают и проверяют уровнем. Основание прикрывают полиэтиленовой пленкой. Бетонный фундамент должен полностью застыть, на что обычно уходит от 7 до 10 дней. Только когда основание готово, начинают строительство каминов.

Подготовка кирпича к кладке

Для строительства каминов задействуют стандартный кирпич размером 250х120х65 миллиметров. Во время кладки между изделиями следует оставлять шов 5-миллиметровой ширины. Использовать можно только однотонные, гладкие и ровные кирпичи, не имеющие сколов и малейших трещин. Перед тем, как построить камин в доме, их зачищают наждачной бумагой и трут один о другой. Читайте также: «Как выложить камин своими руками — секреты и советы».

Потом кирпичи погружают в воду и держат в ней пару минут, в результате чего из них выходят пузырьки воздуха и это предотвратит поглощение влаги из раствора для кладки и тем самым повысит прочность конструкции.

После завершения подготовки и откалибровки кирпичей по параметрам необходимо замочить глину на 2-3 дня. К ней время от времени воду добавляют небольшими порциями и перемешивают до однородной массы.

Особенности постройки камина

После завершения подготовительных работ начинают строительство каминов. Кирпичи укладывают на подложку, сделанную из двух слоев рубероида. Ровность кладки постоянно проверяют строительным уровнем. На данном этапе следят за тем, чтобы не испачкать раствором лицевую сторону конструкции.

Процесс кладки выглядит таким образом: одной рукой кирпич кладут на рейку, прижимают, покрывают раствором и прибивают легким похлопыванием. Нужно следить, чтобы глина не вытолкала рейку и не появлялась из щелей. Нижний ряд выкладывают, уложив кирпичи на ребро. Кладку каждого ряда контролируют при помощи угольников и уровня. Углы должны быть равны 90 градусов. Также необходимо проверять диагонали.

При укладке вертикальных рядов задействуют кельму и мастерок. Раствор следует проверять руками, чтобы убедиться, что в нем отсутствуют мелкие камушки и мусор.

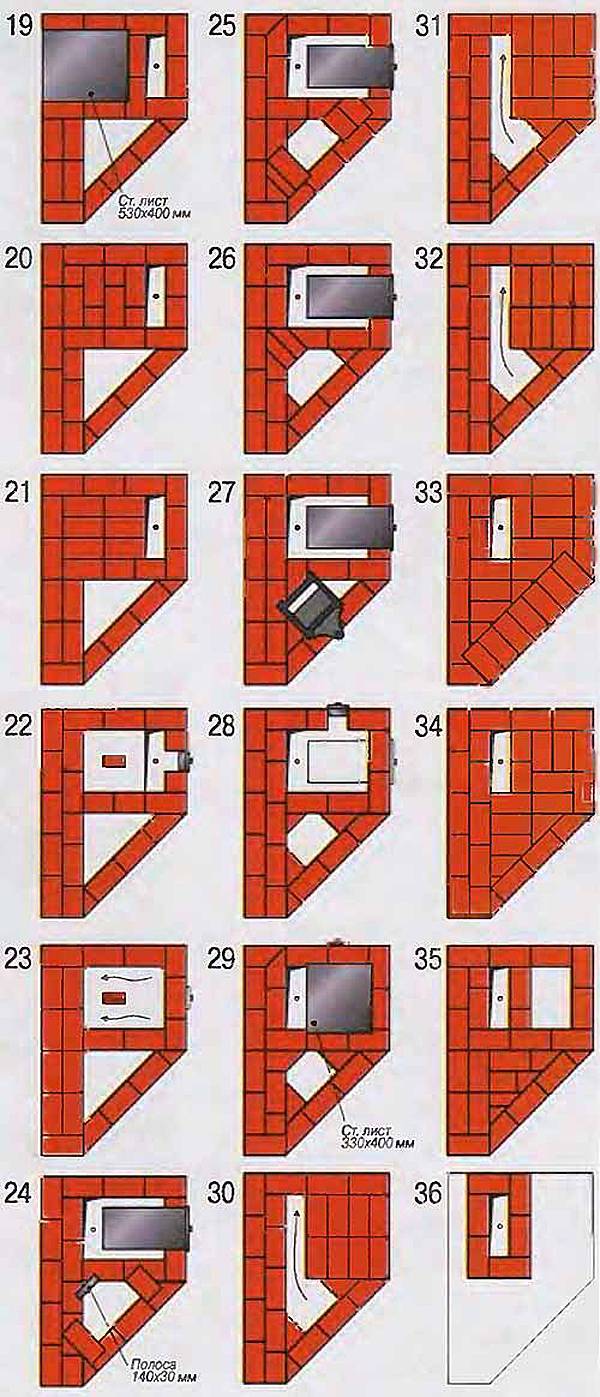

Каждый ряд кладки кирпичей сверяют с ранее составленной схемой порядовки и закрашивают их карандашом.

Обрамление камина не должно контактировать с внешними стенами, что позволяет не допускать температурные перепады и разрушение кладки в случае перегрева.

После завершения нескольких кирпичных рядов нужно убрать деревянные рейки обрамления. Когда возведено 3 ряда кирпичей, надо заложить 2 штыря для решетки камина. Особое внимание следует уделить боковым выступам портала. Их выкладывают в половину кирпича очень тщательно. Швы кладки затирают цветным декоративным раствором.

После завершения возведения конструкции дымосборник и топливник изнутри вытирают, чтобы убрать с их стен лишний раствор. Внутреннюю часть конструкции не штукатурят.

Поверхности дымохода и свода делают обычно изогнутыми – для этого их выкладывают путем напуска рядов кирпичей примерно на 5-6 сантиметров. Отверстия портала перекрывают перемычками в форме арки, свода и клина. Чтобы качественно сделать перемычки, нужно возвести деревянную опалубку.

При кладке топливника необходимо особое внимание уделять положению трубы – она должна быть строго вертикальной. Раствор для кладки дымохода, труба которого расположена на крыше, делают из цемента и песка, а раствор из глины не используют.
Кровельный ковер закрывают с помощью напуска, который обеспечит защиту перекрытий из древесины от открытого пламени камина.

Для повышения теплоотдачи конструкции стены ее топливной части выполняют под углом. Боковые стенки камина разворачивают наружу, а заднюю стену наклоняют вперед под небольшим наклоном.

Над топкой располагают дымовую камеру, а между нею и топливником — выступающий карниз. Этот элемент предотвратит возможный вылет сажи и искр из камина и защитит дом от дыма и копоти.

Камин, выстроенный из кирпича, считается не единственным, но оптимальным вариантом для самостоятельного обустройства. Например, нужно знать, как правильно построить камин из камней, поскольку без тщательной подготовки сделать это сложно и очень дорого. Правда, именно каменные конструкции более прочны и долговечны.

Тем владельцам загородной недвижимости, которые не желают заниматься строительством камина, тратя на это силы и время, лучше установить электрический обогревательный прибор. Это не только безопасная, но экологичная конструкция. Основным недостатком электрических агрегатов можно назвать высокие эксплуатационные расходы.

Людям, которым не безразлична окружающая среда, скорее всего, понравятся биокамины, сделанные из природных материалов (подробнее: «Камин на биотопливе — устройство биокаминов на примерах»). Кому затруднительно достать для них специальное топливо, возможно, лучше выбрать газовый камин.

Способы красиво оформить камин

Когда возведение конструкции завершено, можно приступить к ее внешнему оформлению.

На рынке в настоящее время предлагаются различные материалы и изделия, предназначенные для отделки каминов – это плитка, мрамор, изразцы, декоративная штукатурка. Большой популярностью пользуется имитация под ценные породы древесины или дорогостоящий природный камень.

Вне зависимости от выбора декоративного материала сначала отделывают нижнюю часть конструкции. Для крепления используют самый обычный плиточный клей. Чтобы в процессе отделки не повредить дорогостоящие материалы, их оборачивают целлофаном.

Среди владельцев частных домов пользуются популярностью кованые декоративные изделия – это чугунные решетки и скульптуры, принадлежности для каминов, которые замечательно вписываются в различный интерьер. Элементы из натуральной древесины использовать для украшения печей не рекомендуется.

Как построить камин

При всех преимуществах водяного и радиаторного отопления во многих частных домах стараются сохранить или построить традиционные дровяные печи и камины. Ни с чем несравнимый комфорт и уют каминного отдыха возвращает идею отопления дровами в помещения частных домов, иногда как элемент интерьера, но чаще в качестве полноценного нагревательного прибора. Каждый второй дачник или владелец загородного дома решает проблему, как построить камин, руководствуясь своими представлениями, далеко не самыми удачными.

Как правильно обустроить камин

Несмотря на кажущуюся сложность, можно построить в помещении дачи настоящий камин самому, потребуется всего лишь аккуратность и точность в работе. Материалы можно купить в строительном супермаркете, а проекты всевозможных каминных конструкций отыскать в специализированных изданиях. Для того чтобы каминная схема оказалась удачной, перед тем как построить камин своими руками, постарайтесь определиться с несколькими наиболее важными условиями:

Масса кирпичной кладки должна соответствовать скорости и длительности прогрева помещения. Массивные постройки очень долго прогреваются, малые быстро остывают, поэтому размерность камина и прогреваемого помещения приходится тщательно выверять существующими нормами;
Грамотное расположение камина в помещении. Для здания из нескольких комнат оптимальным будет построить корпус на перегородке, для помещения, в котором всего одна комната, место под установку камина определяют на стене, примыкающей к входной двери;
Способ забора воздуха в топочную камеру.

Отбор воздуха, необходимого для сжигания топлива, отлично проветривает помещение в летнюю пору, но зимой камин может серьезно выхолаживать комнату, поэтому специалисты советуют не устанавливать камины на прямой линии с оконным проемом.

Совет! Чтобы исключить проблемы с подводом воздуха, печники советуют сделать внешний подвод воздуха через отдельную воздухозаборную трубу, отбирающую воздушный поток из подвального помещения или с цокольной части стен здания.

Такая каминная конструкция позволяет избавиться от сквозняков в помещении, но в этом случае потребуется разобрать пол в комнате и часть стены, чтобы построить воздухозаборник из асбестоцементной трубы. Кроме того, необходимо правильно отрегулировать перепад давлений на топочной камере, чтобы порывами ветра в воздухоприемнике часть горящих углей не выбрасывало в помещение комнаты.

Существует немало советов о том, где и как можно построить камин. Есть даже мнение доморощенных специалистов, которые не верят в возможность построить камин для эффективного обогрева помещения, и рекомендуют ставить усеченные версии каминных топок на террасах, как на видео:

Можно ли камином отапливать помещение

С первого взгляда конструкция камина уступает по эффективности водогрейному котлу или русской печи. По сути, это небольшая кирпичная топка с широким каминным порталом, отражающим зеркалом и непропорционально большим дымоходом.

Такая конструкция топочной камеры камина позволяет за считанные минуты зажечь огонь даже в мокрую туманную погоду, когда холодный дымоход не дает нормальной тяги. Камин предпочитают построить на даче или в загородном доме и использовать в качестве средства быстрого обогрева помещения. По мере прогрева камина в процесс отопления комнаты включается раскаленное зеркало и разогретые кирпичные стены каминной топки.

По принципу действия он ближе к устройству буржуйки, чем к русской печи. Таким способом можно отапливать небольшое по объему помещение с хорошей теплоизоляцией стен. Если речь идет о даче или загородном доме в пару комнат, то лучше построить каминную печку – близкого родственника камина, но обладающего наилучшими чертами обоих конструкций.

В идеале кирпичный камин лучше всего построить в центре комнаты, или вмонтировать в перегородку для двухкомнатного здания:

Отсутствие сквозняков в помещении;
Хороший теплосъем с кирпичной поверхности;
Отсутствие потерь тепла в наружную стену;
Простое обустройство фундамента печи.

Совет! Если в помещении имеются остатки старой печи, лучше построить камин на ее капитальном основании. Это упростит работу и снизит затраты.

При выборе места в помещении, где нужно построить каминную печь или камин, в первую очередь обращают внимание на расположение окон и балок потолочного перекрытия. Нередко схема укладки балок и стропильного каркаса не позволяет построить дымоход в выбранном месте, поэтому приходится переносить место установки камина.

Полноразмерную каминную печь можно построить в углу с небольшим отступом от стен. В этом случае конструкцию дымохода можно упростить, сделать трубу ниже и даже вынести на внешнюю поверхность стены.

Простой и удобный вариант камина для дачи и дома

Постройку камина начинают с обмера помещения, выбора места и расчета параметров конструктивных элементов будущей каминной кладки. Сначала обмеряем отапливаемую площадь помещения и по квадратуре определим размеры камина из таблицы.

Если построить в помещении классический вариант без остекления, с дымовым зубом и стандартным размером колосников, глубину топочной камеры необходимо выбрать не более 2/3 от ее высоты. Форма и пропорции топочной камеры зависят от устройства дымохода, параметров колосниковой решетки и наличия дверцы из термостойкого стекла, закрывающей загрузочный проем камина. В этом случае топочную камеру можно построить более плоской, с уменьшенной глубиной топки. Такие конструкции подходят для квартир и небольших помещений, где требуется построить компактные и удобные в обслуживании камины.

Для первого опыта лучше построить простую модель камина с прямоугольной топочной камерой, шириной корпуса в четыре и глубиной в два с половиной одинарных кирпича, приведенную на видео:

Размеры топочной камеры 45х45 см, при глубине 28 см. Тепловая мощность камина достаточна для обогрева двух комнат по 15 м².

Камины с большой тепловой мощностью предпочитают построить с использованием чугунной или шамотной кассеты – топочной камеры, выполненной в виде цельнометаллического короба с чугунной задней стенкой и стеклянной дверцей портала.

В приведенной конструкции нет кассеты, но используется стеклянная дверь топочной камеры. Забор воздуха выполняется через нижнее отверстие зольника. Зола собирается в коробчатый лоток из металла, установленный в нишу зольника. Регулировкой положения короба в зольнике можно дополнительно регулировать скорость горения и добиваться хорошей экономичности камина. В таких конструкциях горячие газы не раскаляют систему дымохода и не дают большого количества копоти даже при использовании в качестве дров хвойной древесины.

Выкладываем основание и поддон топочной камеры

Весит каминная конструкция несколько сот килограммов, поэтому необходимо построить основание или фундамент камина. Первым делом размечают и вырезают доски пола. Чтобы построить фундамент, потребуется выкопать прямоугольный котлован, размерами 120х60 см и глубиной в 100 см. На дно котлована укладывается слой песка с гравием, полиэтиленовая пленка гидрозащиты и арматурная сетка. Стены котлована потребуется защитить рулонным материалом по типу изопласта. В основание фундамента отливается железобетонная плита, толщиной не менее 10 см, остальной объем заполняется бутовым камнем на цементном растворе.

Верхнюю плоскость фундамента армируют стекловолоконной сеткой и тщательно выравнивают по горизонту. Приступать к кладке кирпича можно через двое суток.

Первым укладывают гидроизоляционный слой из сложенного вдвое полотнища стеклорубероида. Первые два ряда выкладываются из качественного кирпича на цементно-песчаной смеси. Для остальной кладки используют облегченный кирпич.

На третьем ряду в центральной части необходимо построить вход топочной камеры. Ширина зольника – на один кирпич. Полость топочной камеры выкладывается внутри камина до шестого ряда.

Чтобы построить равновесную кладку кирпича, необходимо контролировать три основных параметра:

Толщину горизонтальных и вертикальных швов, контроль выполняется с помощью стального прута диаметром 8мм;
Горизонтальный уровень уложенного ряда;
Вертикальность боковых поверхностей камина.

Стальной восьмимиллиметровый прут также применяется для формирования слоя нужной толщины на постели кирпича.

Совет! Если в процессе кладки толщина шва получилась менее 8 мм, ширину зазора можно увеличить с помощью прутка, аккуратно уложенного поверх стыка. Нескольких слабых ударов рукоятью кельма достаточно для подгонки размера шва.

Обустройство топочной камеры и системы удаления продуктов горения

Начиная с шестого ряда, необходимо построить топочную камеру из огнеупорного шамотного материала. Проще всего построить камин, используя в качестве раствора готовую кладочную глиняно-шамотную смесь. Первыми выкладывают два продольных блока основания задней стенки.

Далее укладывают два поперечных шамота с вырезанными под колосниковую решетку боковыми нишами, и последними устанавливают два передних шамотных кирпича. Так проще построить камин, и гарантируется целостность основания топочной камеры даже при использовании в качестве топлива угольных или торфяных брикетов.

Между шамотными рядами и наружной облицовкой камина по периметру обязательно устанавливают базальтовый картон, компенсирующий расширение огнеупора.

В качестве колосника используют половинку стандартной восьмиручьевой колосниковой решетки для кирпичной печи. Решетку устанавливают в пазы с зазором не менее 5 мм, без заделки раствором.

На построенный поддон из шамота выкладывают боковые стенки топочной камеры горения, кладку выполняют в четверть кирпича на глиняно-шамотной смеси. Передние торцы кладки уплотняют базальтовым картоном. Между кладкой облицовки камина и топочной камеры оставляется тепловой зазор в 7 см шириной.

На двенадцатом ряду в топочной камере выкладывается дымовой или сажевый зуб. Если построить камин без дымового зуба, тяга будет лучше, но периодически будут происходить выбросы сажи в помещение.

Поверх выложенного ряда каминного зуба укладывают базальтовую полоску, затем нужно построить красным кирпичом заднюю стенку топочной камеры и каминную полку.

Дымоходная часть конструкции камина

После навешивания дверцы и обустройства топочной камеры потребуется построить дымосборник или колпак камина. Это переходной участок от топочной камеры к дымоходной трубе. Каждый новый ряд выкладывается со смещением на 6-5 см.

После сужения колпака до размера дымохода выкладывается три ряда трубы, и далее потребуется построить задвижку или каминный шибер. На внутренней поверхности кладки болгаркой вырезается ниша, чуть шире размеров задвижки. Основание под шибер выкладывается базальтовым картоном.

Дымовую трубу нужно построить из облегченного огнестойкого кирпича. В районе пересечения с потолочным перекрытием помещения и кровельным пирогом устанавливаются две обоймы из металла, заполненные базальтовым войлоком. На кровле вывод каминной трубы оформляют в виде стальной толстостенной трубы, установленной на кирпичное основание.

Заключение

Через 5-6 дней с момента окончания кладочных работ проводят дополнительную сушку внутренних стенок камина. Для этого часть щепки, стружки и бумажную упаковку сжигают в топочной камере с полностью открытым зольником и шибером. Пламя позволяет высушить стену и показать заказчику, насколько эффективно и правильно удалось построить топочную камеру и дымоход камина.

как правильно расположить камин в доме

Всем известно, что максимальное расслабление может быть достигнуто при помощи созерцания текущей воды и негромким потрескиванием дров в открытом огне. Поэтому множество людей, проживающих в загородных домах, мечтают о том, чтобы в их комнате стоял камин, создавая атмосферу безмятежности и умиротворения. Стоит отметить, что наличие каминной топки свидетельствует о благополучии и высоком социальном статусе владельца дома.

На сегодняшний день множество компаний предлагает различные камины, которые отличаются друг от друга по дизайну и функциональности. Однако приобретение готовой конструкции считается довольно дорогой услугой, поэтому многие люди начинают задумываться над тем, как построить камин своими руками. Если вы решили возвести каминную топку самостоятельно, данная процедура будет менее затратной, а данная статья поможет вам подробно разобраться в процедуре строительства.

Тонкости выбора конструкции

Если вы раньше не возводили камины, можно подумать, что самому построить камин в доме будет невозможно, но это мнение ошибочно. Однако при кладке печи нужно быть предельно внимательным к каждой детали и внимательно изучить теоретический материал.

Камин представляет собой обычную печь, которая обладает открытой топкой. Конструкция обогревает комнату при помощи выделяемого тепла, которое образуется на основании сгораемого топлива. Вместе с этим у каминов простая конструкция, в которой присутствует только топливник и дымоход.

Дымоход должен обладать изогнутой формой, чтобы искры и дым от пламени не попадали в помещение, а дождь или снег с улицы не поступали в дом.

В прошлых веках европейские страны эксплуатировали порталы, как основной источник обогрева в доме, но на текущий момент он несет больше декоративную функцию, либо используется в роли вспомогательного обогрева.

Эксплуатировать портал в качестве основного источника обогрева невыгодно, потому что он обладает низкой теплоемкостью. Агрегат отдает только 20% теплоты в комнату, а все остальные остатки тепла улетучиваются через дымоход месте с воздушными потоками. К еще одному недостатку каминной топки относится неравномерный нагрев комнаты.

Это происходит потому что значительная доля тепла поступает в помещение от топливника, а боковые стены практически не обогревают комнату. Чтобы повысить производительность каминов, рекомендуется возводить каминные топки достаточной ширины и с небольшой глубиной.

Подобные конструкции можно построить в доме из обыкновенных кирпичей, уделяя отдельное внимание декоративной составляющей агрегата. Перед тем как вы начнете строительство, следует разработать проект агрегата. Вам потребуется найти схему камина, на которой будет изображено место с нахождением каминной топки.

Как правило, камин устанавливают напротив входных дверей. Однако если есть желание, то можно построить портал углового типа, либо установить его отдельно. Присутствует большое число моделей топок, выбрать которые вы можете исходя от габаритов помещения и вкуса жителей дома. Не стоит возводить каминную топку напротив окон, чтобы не возникали сквозняки.

Перед тем, как заняться постройкой, займитесь расчетами сечения дымоходной трубы. Следует внимательно заниматься расчетом, чтобы диаметр был подобран правильно.

Нужно позаботиться о том, чтобы в помещении было обеспечено постоянное поступление свежего воздуха, и основание для печи было надежным. Поэтому перед строительством следует подготовить порядовку, которая представляет собой детальную схему каждой кирпичной кладки в камине. Можно воспользоваться уже готовыми схемами. Для каждого типа камина есть своя порядовка. При помощи чертежей вы сможете разобраться в правилах кладки.

Тип очага

Перед тем как устанавливать камин, вам потребуется выбрать тип очага. Бывают открытие и закрытие типы каминов.

Закрытые камины представляет основание из чугуна, которое с наружной стороны обкладывается кирпичом либо камнем. При использовании дверцы с огнеупорным стеклом, вы сможете наблюдать за открытым пламенем, не вмешиваясь в процесс горения. Кассета из чугуна по своей стоимости дешевле кирпича и ее эксплуатация обойдется в меньшую сумму. Камин открытого и закрытого типа можно сделать своими руками.

Фундамент для камина

Будущий портал должен стоять на фундаменте. Если вы планируете постройку в одноэтажном доме, то глубина закладки должна быть не меньше 0,5 метра. Для двухэтажных домов следует увеличить глубину до 0,8-1 метра. Самым доступным вариантом является железобетон.

Правила закладки фундамента:

яму для фундамента необходимо выкапывать по всему периметру камина. Пользуйтесь уровнем для замера дна;
в яму следует поместить битые кирпичи либо камни крупного размера и хорошо их утрамбовать;
после этого в яму заливается слой цемента. Выровняйте слой и повторите процедуру;
внутренние стены фундамента также заливают жидким бетонным раствором, а внешнюю часть необходимо выкладывать на плотный густой раствор;
слои заливаются до тех пор, пока до верхушки ямы не останется приблизительно 30 см. Следите за тем, чтобы каждый слой был ровным;
затем следует на гидроизоляцию, которая делается из двух листов рубероида и глиняного раствора, уложить два ряда из кирпича.

Таким образом, до чистого пола должно остаться около 7 см. Данное углубление будет являться основой для домашнего камина.

Как осуществляется кладка

Каминная кладка практически не отличается от печной. Она должна обладать аналогичным качеством, чтобы в итоге получилась качественная монолитная конструкция. За обеспечение надежности отвечают перевязки продольного и поперечного шва. Для этих целей вы можете использовать неполноразмерный тип кирпича либо пользоваться методом чередования тычковых и ложковых частей кирпича в углах камина.

Следите за тем, чтобы швы обладали строго заданной шириной:

для простого кирпича 0,5 см;
для огнеупорного: 0,3 см.

Если данное условие не будет соблюдаться, то кладка теряет свою прочность и при нагреве швы подвергаются деформации. Чтобы обеспечить равномерность пользуйтесь гладким пластичным раствором.

Перед тем как осуществлять кладку красного кирпича, его следует на несколько минут поместить в воду, чтобы он не впитывал жидкость. Если вы выбрали огнеупорный кирпич, то его сразу можно использовать.

Чтобы обеспечить хорошее сцепление раствора, следует смыть с него пыль. Недопустимо пользоваться керамическими и огнеупорными кирпичами для перевязки швов одновременно, потому что они обладают различными рабочими данными, а также коэффициентом расширения. Не стоит укладывать внутрь дымового канала кирпичи сколами, потому что это будет мешать нормальной циркуляции газов.

Особенности кладки

После того, как вы завершили подготовительный этап, можно строить сам камин. Сам процесс кладки происходит таким образом: при помощи одной руки нужно положить кирпич на деревянную рейку и прижать, затем на материал наносится раствор и с помощью легкого похлопывания он прибивается. Кирпичи укладываются послойно. Не допускайте того, чтобы глиняный раствор вытолкнул рейку, и глина вылезала из щелей.

При кладке нижнего ряда кирпичи должны ложиться на ребро. Проверяйте каждый слой строительным уровнем и угольником. Угол должен составлять 90 градусов. Не забывайте проверять диагонали.

Когда вы приступите к укладке вертикальных слоев, пользуйтесь кельмой и мастерком. Раствор следует проверять руками, чтобы исключить в него попадание мелких камней и прочего мусора.

Каждый ряд должен сверяться с нарисованным чертежом и выложенные слои нужно штриховать карандашом.

Нельзя допускать контактирования камина с внешними стенами, чтобы не возникали перепады температуры, и кладка не разрушалась.

После того как вы завершите кладку нескольких рядов, следует убрать рейки обрамления. После третьего ряда потребуется закладка двух штырей для каминной решетки. Уделяйте особое внимание выступам. Их следует выкладывать при помощи половинок кирпичей. Затирка швов осуществляется при помощи цветного декоративного раствора.

После того как вы закончите возводить конструкцию, необходимо убрать с внутренних стен дымохода и топливника лишний раствор. Внутренние части камина штукатурить не нужно.

Когда вы будете осуществлять кладку топливника, уделяйте особое внимание положению трубы, оно должно быть строгой вертикальной формы. Для кладки дымоходной трубы, которая располагается на крыше, используется цемент и песок.

Закройте с помощью напуска кровельный ковер, таким образом защитив деревянное перекрытие от языков пламени камина.

Чтобы повысить теплоотдачу камина, стена топливной части должна находиться под углом, а боковые стены следует развернуть наружу, наклонив при этом заднюю стену под небольшим наклоном вперед.

Как рассчитать размер

Если вы решили построить камин своими руками, вы можете заказать персональный проект, либо скачать готовую схему кладки печей из интернета. Рассчитать самостоятельно размер будущего камина очень легко и эта процедура займет не так много времени. Составляя чертежи, помните, что при проведении работ вы будете пользоваться не только цельными кирпичами, но и половинками.

Как правильно вычислить размер камина:

Первоначально следует произвести замер комнаты, в которой будет находиться камин.
Затем, соблюдая масштаб необходимо нарисовать схему.
Рассчитайте размеры топливника. Стоит учитывать, что его габариты не могут быть менее 1/50 размеров помещения.
Портал камина следует оборудовать в соотношении 2:3 либо 1:2 (это пропорция между глубиной и высотой). Внимательно отнеситесь к расчету данных параметров, потому что они влияют на задымление комнаты и правильную теплоотдачу.
Размер дымоходного отверстия будет зависеть от площади топки. Отверстие должно быть меньше в восемь раз. Следите за тем, чтобы диаметр трубы не был меньше 10 сантиметров. Длина дымоходной трубы обычно равна 5 метров.

Постройка уличного камина

Многие люди мечтают поставить камин уличный с мангалом у себя во дворе. Подобные конструкции можно соорудить из железа, кирпичей или камней. Все зависит от ваших предпочтений. Востребованы каменные порталы, потому что они отличаются повышенной прочностью и долговечностью. Вместе с этим, сделать самостоятельно подобный камин во дворе будет очень сложно, если вы решились на такой шаг впервые.

Наиболее востребован для данных целей кирпич. Возведение такой конструкции является более легким процессом, чем строительство каменной печки. При выборе кирпича ориентируйтесь на его качество. Материалы низкого качества снижают срок службы агрегатов в несколько раз.

Уличные металлические камины отличаются быстрой постройкой и легкостью в сборке.

Первый раз лучше всего собирать камин при помощи «сухой сборки». Подобный способ поможет исключить погрешности в строительстве. После сборки конструкции убедитесь, что вас устраивает ваша работа, и приступайте к кладке на раствор. Принцип построения портала на улице схож с порядовкой домашнего камина.

Если ваш портал будет находиться на улице на открытой площадке, подумайте о постройке крыши. Небольшой навес сможет защитить камин от осадков и увеличит его срок эксплуатации.

При помощи данных рекомендаций вы сможете построить камин своими руками и любоваться вечерами на красивые языки пламени. Некоторые люди стараются использовать порталы в качестве полноценного отопления при помощи подключения к ним воздуховодов. Данные устройства распространяют теплый воздух по всем комнатам и могут проходить над камином через межэтажные перекрытия.

В зависимости от своих предпочтений и пожеланий вы можете установить в своем доме портал, который подчеркнет ваш статус и положение в обществе. Будет камин выполнять только декоративную функцию либо использоваться в качестве обогрева – решать только вам.

Как построить камин своими руками

Камины одновременно обогревают и украшают окружающее пространство. С кладкой камина из кирпича можно справиться собственными силами. Достаточно лишь ознакомиться с руководством и сделать все в соответствии с положениями инструкции.

Как построить камин своими руками

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

Место для каминаДымоход камина

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.

Определение основных размеров

Соотношение размеров камина и помещения

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.

Высота портала должна в 2 раза превышать глубину топливника.

Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.

Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.

Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

Подготовка материалов

Подготовьте необходимое количество керамического кирпича (определяйте в соответствии с запланированными габаритами и конструкцией камина). Также подготовьте шамотный кирпич для обустройства топки.

Шамотный кирпичШамотная глина

Дополнительно подготовьте следующее:

смесь для кладки кирпича;
12-миллиметровый лист стекло-магния;
дымоход;
печную ленту для монтажа фурнитуры;
металлические уголки;
дымоходную вьюшку.

Перед началом работы укройте полиэтиленом все, что нужно защитить от загрязнений.

Цены на огнеупорный раствор для печей и каминов

~~Огнеупорный раствор для печей и каминов~~

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Первый шаг

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Четвертый шаг

Продолжайте кладку. До 13 ряда включительно формируйте стенки топливника отопительного агрегата.

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к. на этих этапах очень важно контролировать качество используемого раствора.

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично.

Излишки раствора для кладки удаляйте сразу же.

Узнайте, как сделать камин в квартире своими руками с пошаговой инструкцией, из нашей новой статьи.

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки. Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду.

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Цены на огнеупорный кирпич

~~Огнеупорный кирпич~~

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

покраска;
оштукатуривание;
облицовка плиткой, камнем и прочими подобными материалами.
Отделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

Важно: для покраски камина можно использовать только огнестойкие лакокрасочные материалы.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Видео – Как построить камин своими руками

Как построить камин на даче, а также выбрать печь?

Что предпочесть для установки на даче: камин или печь? Многие выберут первый вариант. Разберемся, как построить камин своими руками.

Строительство камина

Одним из неоспоримых преимуществ частного дома является возможность создания там собственного домашнего очага. Несмотря на тот факт, что каминам и печам все чаще приходят на смену практичные и функциональные котлы, обогреватели и плиты, камины и печи сохраняют свою популярность.

И хотя с современными устройствами могут тягаться не каждая печь или камин, тем не менее они могут быть достойным дополнением существующей системе жизнеобеспечения, создавая особую уютную атмосферу в доме. Итак, попытаемся разобраться в особенностях каминов, печей и их комбинированных вариантов, а также в том, как построить камин, выполняя все работы своими руками.

Требования к помещению

Перед тем, как построить камин в доме или на даче своими руками, стоит ознакомиться с требованиями к помещениям для установки этой конструкции. Лучше всего предусмотреть возможность установки на этапе проектирования, а построить камин своими руками можно будет позже.

Нужно учесть некоторые особенности:

Печи массивны, и потому им требуется усиленный фундамент.
Если печь является полноценной, она пригодится не только для приготовления пищи, но и для обогрева помещения. Для печи желательно иметь достаточно места.
Будет очень дорого проводить работы, если в готовом доме придется разбирать междуэтажные перекрытия для создания дымохода.
Камин легче, чем печь, строить в готовом доме. Однако хотя он меньше печи по весу, он может потребовать усиленного фундамента.
Конструктивно каминная топка проще печной, требует меньше места и монтируется быстрее.

Печь-камин

Такая конструкция — комбинация камина и отопительной печи. Она соединяет в себе достоинства обоих типов приборов. Камин способен быстро нагревать помещение, а печь позволяет надолго сохранять тепло. Такие возможности появляются в результате оборудования камина двумя топками в корпусе или стеклянной дверцей.

Другим подклассом являются чугунные или стальные печи, облицованные керамикой. Это автономные системы, они продаются готовыми. Конструктивно они напоминают буржуйки, но более продуманы эстетически и технически. Печи-камины имеют минимальные требования к помещению и могут устанавливаться почти везде.

Кладка камина

Вопрос о том, как на даче построить камин, не так уж и прост, так как выполнить работы своими руками по силам далеко не каждому, а вот проконтролировать процесс, понимая, что происходит, вполне реальная задача.

Основание камина

Камины легких конструкций, которые часто устанавливают на даче, ставятся прямо на пол, большие (более 700 кг) — сооружаются на фундамент с глубиной порядка 0,5–0,7 м. В строительстве каминов разделяют два типа фундамента:

Заливной фундамент, в котором используется бетон с наполнителями (щебенка, колотый кирпич и т. п.) или жидкий бетон. Для особенно тяжелых каминов можно использовать усиление арматурой. Поверхность заливного фундамента обычно делается на уровне пола или же сантиметров на 10–15 ниже. Для заливки используется опалубка.
Кирпичный фундамент, который предназначен для небольших каминов. Он выкладывается в виде поставленных на ребра кирпичей. Для раствора используется высокопрочный цемент (марка М300 или выше). Рядов должно быть от 4 до 6.

Для защиты фундамента от влаги используется рубероид, для чего дно и стенки опалубки покрываются рубероидом, а стыки битумом. Места крепления просмаливаем, а низ фундамента засыпаем тонким слоем керамзита.

Если тяжелый камин ставят на втором этаже, фундамент сооружается все равно, за исключением наличия деревянного пола. В такой ситуации на пол кладется 15-сантиметровый слой огнеупорного материала, покрытого листом железа. Нижний кирпичный слой укладывается на цементно-глиняный раствор.

После изготовления фундамента выжидается 5–6 дней до его высыхания.

Дымоход

Основные моменты:

Стены трубы должны быть достаточно толсты, что уменьшит потери тепла. Когда камин расположен у внутренней стенки, труба выкладывается в один кирпич. Если камин рядом с наружной стеной — в полтора или два кирпича. Нормальное сечение трубы — 1/10–1/15 ширины отверстия топки. Минимальными параметрами трубы являются 14×25 см.
Опирать тяжелую трубу на легкий камин небезопасно, поэтому лучше использовать в таком случае керамические или металлические трубы. Их нужно утеплить снаружи, обложив трубу кирпичом и засыпав пространство между кирпичом и трубой керамзитом.
От высоты трубы напрямую зависит качество тяги. Оптимальный вариант высоты — 5–7 метров. Поверх заслонки труба выглядит как сужающаяся пирамида, и переход в верхней части в дымоход. Переднюю стену дымовой коробки поднимают, плотно стыкуя ее с дымоходом. Вертикальная задняя прямо переходит в дымоход.
Дымовая труба предусматривает заслонку (поворотную или задвижную), с помощью которой камин закрывается для протапливания. Также она нужна для регулировки силы тяги. Заслонка должна находиться на 20–30 см (максимум на 80–100 см) выше отверстия топки, на расстоянии порядка 2 метров от пола.
Если дымовая труба менее 5 метров, то без заслонки холодный уличный воздух быстро наполнит помещение. Если труба превышает 7 метров, заслонку можно и не ставить, хотя в любом случае она не будет лишней.

Пример каминной кладки

Прежде чем решить, как построить камин, нужно выбрать способ порядовки (см. Угловой камин – порядовка). Существуют две вариации порядовки: с искрогасителем и без него. Каминная тяга регулируется с помощью задвижки. КПД равняется 10–15%.

Первые три ряда или лишь контур рядов можно выкладывать по схеме, во внутреннюю часть наполнить засыпкой из песка и щебня. Четвертый ряд выкладывается огнеупорным кирпичом. Тут же, для закрепления решетки камина, устанавливаются закладные Г-образные штыри.

Простой камин

Порядовка обычного камина

Кладка простого камина с искрогасителем

Материалы для постройки камина

Кладка печи

Как пример, рассмотрим печь с большой теплоемкостью. Ее особенность — однократная топка в течение суток.

Характеристика печи

Строительство

Материалы для постройки печи

В качестве примера взята печь двухэтажная, канальная, однооборотная, имеющая один топливник на первом этаже. Конструкция располагается на двух этажах. Ее располагают на отдельном фундаменте, построенном до уровня пола на первом этаже. Сечение топливной секции имеет в плане размер 890×1150 м, отопительные щитки — 770×1020 мм на первом этаже и 770×950 мм на втором.

Общая высота условна и исходит из высоты потолков на этажах по 3,4 м. Она с легкостью меняется, нужно только изменить численность рядов в кладке кирпича с 26 до 46 и с 60 до 82.

Порядовка печи

По размеру топливник рассчитан на одномоментную загрузку порядка 50 кг поленьев с длиной 50 см и толщиной примерно 10 см. Укладываются поленья стоймя. Газы поднимаются вверх по восходящему дымоходу. На высоте примерно 3,2 метра от уровня пола какая-то часть газов выделяется в дымообороты щитка отопления 1 этажа, а оставшаяся — поднимается к верху печи, поступая в дымообороты 2 этажа.

Опускные каналы дымооборотов щитков и первого, и второго этажа и последний подъемный канал первого этажа содержат особые теплообменные насадки, выступающие из кирпичной кладки внутрь канала. Это увеличивает поверхность теплопоглощения в дымооборотах, а также скорость нагрева кладки.

Крайние дымовые каналы на обоих этажах (60–88 ряды) имеют сечение 120×190 мм, оканчиваясь в верхнем уровне печи общей камеры (89–90 ряды). В данной камере ставятся регулирующие кирпичи, которые несут функцию распределения дымовых газов к дымооборотам этажей. Данные кирпичи имеют опору на выступы шириной в полтора-два сантиметра, которые сделаны в 88 ряду во время выкладывания каналов.

Регулировка распределения газов делается единожды во время первых пробных топок, за счет перемещения кирпичей. Этим добиваются равного обогрева кладки на первом и втором этажах. Вслед за окончательным закреплением регулировочных кирпичей окна камеры плотно закрываются и замазываются глиной.

Методика проведения работ

Технология того, как построить на даче камин, предусматривает, что если перекрытия не нуждаются в укреплении, система устанавливается на площадку, где предварительно выложен огнеупорный кирпич, плитка или лист металла с толщиной примерно 1,2 см (см. Футеровка печи).

Нужно, чтобы площадка выходила за рамки прибора по 50 см с каждой стороны. До стенки с горючими материалами не должно быть меньше метра, а из негорючих — порядка 20 сантиметров. Прежде чем топить, необходимо иметь свободное пространство от печи примерно полтора метра.

Подключение камина-печки к дымоходу

Последовательность выполнения работ своими руками:

Когда в помещении есть дымовой канал, который проложен изнутри стены, расстояние между камином и каналом может быть минимальным. Определившись с местом установки камнофена, отмечается место на стене, где произойдет подключение прибора к дымоходу.
После этого пробивается кладка стены или дымохода и расширяется отверстие по размеру и форме футерного кольца.
Затем устанавливается кольцо и заделываются щели влажной глиной или огнеупорным песком.
После этого соединяется дымоход и дымоотводная труба печи. Если дымоход отсутствует, сооружается новый из кирпича или металла. В работе используется полнотелый качественный красный кирпич. Металлическую дымоходную трубу крепят к стене кожухом, дюбелями и шурупами, входящими обычно в комплект.

Важно! Основание дымовой трубы должно содержать для чистки карман с дверцей. Чистку нужно проводить не реже раза в три месяца (в случае интенсивной эксплуатации).

Обратите внимание:

Фундамент печной кладки выкладывается очень тщательно.
Печь должна быть оснащена закрывающимся топливником.
Для наблюдения за пламенем можно поставить прозрачную дверцу: они имеются в продаже.
Обращайте внимание на то, как выглядит кладка внутри: недопустимы задиры, щели, наплывы раствора, поскольку это приведет к понижению тяги и быстрому накоплению золы.
По всему ходу строительства контролируйте горизонтальность и вертикальность кладки камина или печи, а также качественность установки чугунных элементов.
Место, где дымоход пронизывает стену, подлежит обязательной изоляции!

Надеемся, эта статья дала вам полезную информацию о том, как построить камин в доме своими руками.

Как построить камин

	Дровяное	Газовый
Топливо	Сухая, выдержанная и чистая натуральная древесина	Природный газ
Плюсы	Реализм; производство тепла	Чистота; быстрое включение и выключение
Минусы	Messy; дорогой	Менее реалистично; требуется газовая линия
Стоимость	от 6000 до 16000 долларов и выше	2500–10 000 долл. США

Строительство дровяной печи vs.Газовый камин

Выбор того, строить ли камин, сжигающий дрова или природный газ, — это выбор, который влияет не только на топливо, которое вы используете. Вам также придется учитывать стоимость, размер, материалы, чистоту и обслуживание.

Камины дровяные

Древесина была самым популярным топливом для каминов на протяжении сотен лет. Он доступен, недорого и производит много тепла. Кроме того, это помогает израсходовать древесину с деревьев, которые необходимо расчистить.Камины на дровах из кирпича или камня часто ценятся за их физические характеристики, даже если домовладелец не намерен сжигать много дров или сжигать их вообще.

Тем не менее, каменные дровяные камины, при всей их красоте, сложны и дороги в строительстве, грязны, а иногда сложно ремонтировать и поддерживать. Законы о чистом воздухе в некоторых общинах могут ограничивать или даже запрещать сжигание древесных материалов.

Вы можете выбрать дровяной камин вместо газового, если стиль или возраст дома подходят этому типу камина.Если вы живете за городом и у вас достаточно дров, дровяной камин — тоже хороший выбор.

Камины газовые

В газовых каминах в качестве топлива используется природный газ из городской сети, а не дрова. Хотя кажется, что в топке есть горящие дрова, на самом деле это иллюзия, созданная керамикой или огнеупорным цементом, отформованным в форме деревянных бревен.

Большинство газовых каминов легко воспламеняется при нажатии настенного выключателя.Пламя убедительно обволакивает бревна. Одно из преимуществ газовых каминов — это то, что их легко чистить.

Тем не менее, если вы почувствуете щелчок и потрескивание горящих дров, вы не получите этого с газовым камином. Пламя газового камина без дыма и запаха остается относительно спокойным.

Вы, вероятно, захотите выбрать газовый камин, если у вас есть подключение к природному газу, или если вы живете по соседству или рядом с другими домами. Если вы цените удобство превыше правдоподобия, газовый камин станет для вас хорошим выбором.

Руководство по планированию: строительство дровяного камина

Из-за обширного характера работ каменные дровяные камины обычно строят во время новых строительных работ или во время масштабных проектов реконструкции дома.

Стоимость

Затраты на строительство дровяного камина очень высоки. Будьте готовы заплатить за камин от 6000 до 16000 долларов. Отдельный проект строительства дымохода может стоить еще от 100 до 150 долларов за фут.

Время

Камин из кирпича может построить пара каменщиков за один-два дня.Эта оценка не включает ни время заливки и выдержки бетонной плиты (от нескольких дней до недели), ни добавление дымохода.

Кому обращаться

Строительство дровяного камина из кирпичной кладки, как правило, не является делом своими руками. За помощью с этим камином обратитесь к каменщику или в компанию, занимающуюся каменной кладкой. Вы также можете позвонить генеральному подрядчику, который затем передаст работу каменщикам.

Руководство по планированию: строительство газового камина

Строительство газового камина менее агрессивно, чем строительство кирпичной кладки.Фактически, кирпичные камины обычно превращают в газовые камины, добавляя газовую вставку.

Стоимость

Установка газового камина может стоить от 2500 до 10 000 долларов. Сама газовая каминная топка будет стоить от 1000 до 2000 долларов.

Время

Учитывая, что две разные работы — прокладка газопровода и установка вставки — образуют проект в целом, строительство этого типа камина может занять от нескольких дней до недель. Во многом сроки зависят от наличия инспекторов по строительству.

Кому обращаться

Как и в случае с дровяными каминами, установка газового камина редко, если вообще когда-либо, является идеальным проектом для большинства домашних мастеров. Позвоните в местный специализированный магазин по продаже каминов. Здесь вы можете приобрести газовую вставку, а также все аксессуары. В этих магазинах часто есть штатные бригады, которых вы можете нанять для установки камина. Или найдите профессионала в Национальном институте каминов, отраслевой группе, которая обучает и сертифицирует профессионалов в области каминов.

Видео: Построй камин, кирпич за кирпичиком

Это сопутствующее видео к нашей недавней статье о строительстве камина в стиле Рамфорда.

Во время фотосъемки статьи Build a Fireplace, Brick by Brick с опытным каменщиком Майком Мехаффи, заместитель редактора Мэтт Миллхэм привел с собой видеокоманду Fine Homebuilding , чтобы запечатлеть процесс строительства современного камина, вдохновленного классическим дизайном Рамфорда.

Войдите или зарегистрируйтесь для получения БЕСПЛАТНОЙ пробной подписки, чтобы прочитать сопутствующую статью « Построить камин, кирпич за кирпичом»

Что такое камин Рамфорда?

Традиционно для камина Рамфорда характерна высокая неглубокая топка, предназначенная для отражения тепла в комнату, вместо того, чтобы позволять ему подниматься в дымоход вместе с дымом. В этом исполнении Майк Мехаффи сохраняет эстетику, но добавляет глубину топке, чтобы соответствовать требованиям, при этом сужая заднюю стенку внутрь, чтобы максимизировать отражение тепла. Хотя весь узел в конечном итоге будет окружать 8 в. Из твердой каменной кладки, в центре внимания в этом видео на макете и возведении видимого, внутреннего огнь кирпич слоя топки. Давайте посмотрим.

ПЛИТА

Когда мы приехали на площадку, ребята только начинали замешивать бетон для 12-дюймовой.-толстая фундаментная плита, на которую будет опираться топка. Они решили смешать свои собственные, а не нанимать грузовик из-за затрудненного доступа и относительно небольшой необходимой суммы — около полутора ярдов.

Пока бригада методично смешивает два мешка за раз, Майк отмечает линию заполнения верхней части плиты.

Затем заполняют форму, равномерно распределяют бетон и устанавливают арматуру. Майк любит устанавливать арматуру после заливки, потому что ее легко разместить и удерживать в верхней половине плиты, не прижимая ее к нижней части.

После размещения он постукивает по поверхности и гладит верх плиты. Затем, когда бетон начинает схватываться, он затирает гребни на поверхности для приклеивания к следующему слою, создавая своего рода шпоночную канавку. Они оставляют плиту застывать на ночь.

ПЛАН БАЗЫ

На следующий день на стройплощадке был снег и много холода, поэтому ребята установили палатки в рабочей зоне, пытаясь поддерживать температуру выше 50 ° F, минимальную рабочую температуру раствора, который они будут использовать. .После того, как территория была закрыта, пришло время разложить основание топки на плите.

Майк начинает с того, что щелкает мелом на передней стороне камина. Затем он проводит осевую линию и отмеряет 21 дюйм в каждом направлении, чтобы отметить 42 дюйма. открытие. Он проводит линию вдоль спины, чтобы установить 20-дюймовый. глубина.

При кладке кирпичей Майк работает от центральной линии, расширяя края за пределы линий разметки, чтобы интегрироваться с 8-дюймовым массивом каменной кладки, которая завершит топку.

КИРПИЧ — ОСНОВАНИЕ

Поскольку соединение находится за пределами камеры сгорания, Майк использует стандартный раствор типа S, чтобы прикрепить огнеупорный кирпич к плите.

Он размещает переднюю часть первого кирпича вдоль красной линии разметки, обозначающей переднюю часть топки, и устанавливает высоту, используя строковую линию, которая представляет окончательную высоту основания. Затем он следит за уровнем, чтобы каждый кирпич был уложен идеально, прежде чем двигаться дальше.

Между огнеупорным кирпичом он переходит на огнестойкий раствор, потому что стыки будут подвержены возгоранию.Имеет рейтинг до 2500 °.

Бригада замешивает огнестойкий миномет в 5 галлонах. ведро, чтобы партии оставались управляемыми, и используйте лопаточку для смешивания, чтобы полностью удалить комки при их смешивании, чтобы достичь гладкой консистенции густой пасты, подобной той, которую вы использовали бы для укладки плитки.

Когда он заполняет поле, Майк всегда работает от центральной линии, чтобы сохранить равномерное смещение между рядами.

Он укладывает кирпичи, постукивая по ним ручкой мастерка или каменщиком.Нажатие легкое, ровно настолько, чтобы положение было точным. Затем он убирает все выдавливания между швами и переходит к следующему кирпичу. Он заполняет, пока не достигнет 20 дюймов. Глубина, а затем переходит на стандартный кирпич, чтобы расширить базу два рядов за пределами камеры сгорания, опять же, чтобы поддержать 8 в. из твердой каменной кладки, который будет построен вокруг огнеупорного кирпича для завершения топки.

Когда база на месте, он может переходить к стенам.

ПЛАН СТЕНЫ

Чтобы начать разметку, он сначала переносит линии разметки на кирпичи, отмечая центр, 42 дюйма.открытие, и 20-дюйм. глубина.

Для угловых стен он хочет, чтобы было видно 2,5 кирпича, поэтому он кладет их в сухом виде, выстраивая передний край с отметкой шрифта, когда он поворачивает ряд, пока он не встретится с задней частью. Затем он проводит линию.

Что касается другой стороны, он просто измеряет расстояние от центральной линии до угла, переворачивает ленту и переносит это измерение в другом направлении. Затем он соединяет две отметки линейкой и проводит линию, и он готов к укладке кирпича.

КИРПИЧ — СТЕНЫ

Для зазора между кирпичами он нацелился на швы размером около 1/16 дюйма.толстый со всех сторон. Огнеупорный раствор может окрашивать кирпичи, поэтому старайтесь быть максимально аккуратным, чтобы избежать длительной уборки.

Чтобы свести к минимуму выдавливание, он наносит раствор маслом лишь немного толще, чем желаемый размер шва, и скашивает края, чтобы лишний раствор не попадал на поверхность. Укладывая первый ряд задней стены, он старается сохранить тот же узор скрепления у очага.

На боковых, наклонных стенах он работает от переднего края назад, чтобы сохранить переднюю часть стены на одной линии с передним краем очага.Кирпичи, входящие в заднюю стенку, предварительно обрезаются под углом 45 ° и обрезаются молотком перед нанесением масла и укладкой.

По мере укладки каждого ряда он использует линейку, чтобы убедиться, что все кирпичи выровнены и расположены на плоскости, и ручкой своего шпателя ударяет по любым кирпичам, которые лежат на месте.

По мере того, как он возводит внешние наклонные стены, он также проверяет горизонтальность из стороны в сторону, чтобы гарантировать, что стены подняты равномерно и в плоскости с задней стенкой.

Некоторые кирпичи, которые упираются в заднюю стену, довольно маленькие — по мере того, как стены становятся выше, они становятся еще меньше.Нанесение раствора на маленькие кирпичи может быть грязным, и большая его часть может соскоблить, когда он укладывает кирпич, поэтому он замазывает маслом щель, в которую входит кирпич, чтобы швы не испытывали недостатка раствора.

Когда у него есть два полных ряда, он тратит несколько минут на то, чтобы проверить свои суставы, убрать излишки, заполнить и обработать стыки по мере необходимости, чтобы не было пустот.

Затем он опускает отвес, чтобы удерживать передние края боковых стен на рельсах, и закрепляет их металлическими клиньями. Затем он обращает свое внимание на вентиляционную трубу, которую он кладет по центру в задней части топки, где он разрезает кирпич, чтобы закрыть вентиляционное отверстие, чтобы он мог продолжить тот же рисунок соединения без шва.

Для следующих нескольких рядов он повторяет процесс: масло сливочное масло, подогнать, обрезать, выровнять и очистить, пока не завершит шестой ряд. Теперь пора начать изгибать заднюю стену внутрь.

ОБРАБОТКА ЗАДНЕЙ СТЕНКИ

Идея состоит в том, чтобы задняя стенка изгибалась внутрь, чтобы соответствовать заднему краю демпфера. Для этого кирпичи смазывают маслом до задней кромки, которая приподнимает обратную сторону кирпича. Добавление этого дополнительного раствора для естественного разбивания кирпичей предотвращает сильное выдавливание лицевого стыка, которое он хочет сохранить согласованным с остальным на 1/16 дюйма.

Боковые стены по-прежнему поднимаются вертикально, без наклона, с угловыми частями, обрезанными по мере необходимости, чтобы соответствовать углу на задней стене.

Поскольку огнеупорный раствор имеет тенденцию быть скользким, сколотые кирпичи будут скользить вперед, поэтому Мехаффи как можно скорее укладывает соседние кирпичи для дополнительной поддержки при заполнении топки.

Что касается дуги, то вместо того, чтобы вычислять математическое уравнение, Мехаффи делает это на глаз, создавая дугу понемногу, а затем проверяя уровень, чтобы увидеть, как у него дела.Он хочет избежать слишком сильного и слишком раннего образования дуги, в результате чего дуга преждевременно достигнет глубины дымохода.

Вместо этого он работает ряд за рядом, медленно продвигаясь вперед. Если ему нужно увеличить дугу, он лучше сделает это на нескольких верхних рядах, которые не будут видны глазу.

Когда он достигает высоты, перемычка закладывается в огнеупорный раствор и выравнивается заподлицо с передним краем проема топки. Поскольку перемычка будет расширяться и сжиматься с другой скоростью, чем кирпич, вставляется небольшой кусочек пены, чтобы предотвратить соединение кирпичей перемычки с кирпичами внизу.

Затем он засыпает дымоход огнеупорным раствором и кладет последний ряд кирпича на лицевую поверхность. Затем он продолжает заливать топливо вокруг топки, прежде чем хорошо промыть ее кислотой. Топка завершена и готова для команды Майка для возведения отделки каменной кладки.

Подробнее о каминах:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

DIY Fireplace — Пошаговое руководство по созданию собственного камина.

Возвращение домой, чтобы расслабиться перед камином после долгого дня, может мгновенно улучшить настроение. Независимо от того, жаркая или холодная погода, камин может поднять вашу релаксацию на ступеньку выше и сделать ваш дом более уютным и уютным. Многие думают, что эти функции лучше всего подходят для холодной погоды, но даже в жаркую погоду вы все равно можете наслаждаться хлопком и потрескиванием камина, потягивая свой любимый напиток и наслаждаясь хорошей книгой. Однако, если у вас нет камина, вам может быть интересно, что вы можете сделать, чтобы его добавить.

Конечно, вы можете создать его сами.

Когда вы беретесь за проект «сделай сам»… покраска, мебель и даже пол кажутся довольно простыми и легкими в выполнении. Однако камин может оказаться довольно сложной задачей. Однако этого не должно быть, потому что есть много способов добавить его в свой дом или двор. Независимо от того, хотите ли вы камин на открытом воздухе или камин внутри, вы можете получить расслабляющие качества этой замечательной функции при ограниченном бюджете.

Что такое уличный камин?

Уличный камин — это конструкция, предназначенная для разведения костров на улице.Многие из них похожи по конструкции на своих домашних собратьев; сделаны из камня, кирпича или бетона и состоят из топки и дымохода. Однако не все из них нужно делать таким образом.

Уличный камин необходимо чистить и поддерживать в надлежащем состоянии, чтобы он работал оптимально и выглядел наилучшим образом, хотя наружные элементы не нужно чистить так часто, как внутренние. Уличные камины можно использовать для приготовления пищи, обогрева и по эстетическим причинам, в то время как их домашние аналоги не предназначены для приготовления пищи.

Наружные помещения, как правило, работают на дровах, но есть и те, которые работают на газе. Обычно вы не найдете электрический уличный камин, но вы можете легко найти электрические предметы для дома.

Уличный камин против костровой ямы

Яма для костра может быть просто ямой, вырытой в земле, или сделанной из камня, кирпича и / или металла, и ее можно заправлять электричеством, газом или деревом. Костровые ямы содержат огонь и могут использоваться для приготовления пищи, эстетики или обогрева. Камин идеально подходит для четырех или менее человек, которые могут наслаждаться одновременно, в то время как костровище может вместить больше людей одновременно.Место создает ощущение уюта, а яма создает ощущение общения. Яма находится ниже уровня земли, чтобы вы могли наслаждаться окружающими видами, а место является фокусом и находится выше.

Наружное и внутреннее

Наружные камины, как правило, больше, чем внутренние, но они также дешевле. Вы получаете больше вариантов дизайна для внутренних элементов, потому что вы можете использовать различные материалы, которые могут не подходить для использования на открытом воздухе. Как указано выше, у вас могут быть дровяные, газовые и электрические камины для внутреннего использования, но на открытом воздухе в основном сжигают дрова.Места на открытом воздухе в основном предназначены для использования, в то время как внутренние камины предназначены для использования и дизайна, чтобы добавить к общему ощущению дома.

Принадлежности

Если вы хотите построить уличный камин, у вас есть множество вариантов материалов, и материалы будут определять, какие материалы вам понадобятся.

Во-первых, вам необходимо уточнить в своем городе, какие у них есть коды, которые могут повлиять на то, какие материалы вы можете использовать за пределами этого места, и какие виды топлива вы можете использовать для сжигания.Как только вы узнаете, что вам разрешено, вы можете выбрать, какие материалы вы хотите использовать для создания своего объекта. Вы можете выбрать кирпич, бетон, камень и / или шлакоблоки. После того, как вы выберете материалы, вам нужно будет найти определенные инструменты, необходимые для преобразования материалов в нужную вам форму.

Что вам нужно

Вам понадобятся следующие инструменты:

Выравнивание земли
Построение опорной конструкции (дерево)
Бетон
Инструменты для укладки бетона
шамот для внутренних работ

Керамическая труба дымохода
Решетка для золы
Инструменты для штабелирования или размещения ваших материалов
Инструменты для каменной кладки

Внешний вид

Внешний вид вашего DIY будет зависеть от того, какое топливо вы будете использовать для сжигания.Например, если вы выберете дровяной камин, вам понадобится искрогаситель, чтобы удерживать искры внутри очага, чтобы ничего не загорелось за пределами камина. Если вам нужна система сжигания газа, вам нужно будет спланировать, где проходит газовая линия и как ее покрыть, чтобы она не подвергалась воздействию.

Поскольку вы работаете на открытом воздухе, вы можете отказаться от дымохода в традиционном стиле, если хотите, но вам нужно иметь место, где дым поднимается и выходит из строя.Конечно, вы можете выбрать любой тип камня, который хотите добавить снаружи. Многие люди выбирают цвета и материалы, которые подходят к их дому, чтобы они выглядели безупречно, переходя из двора в дом.

Самым дешевым материалом для постройки фасада, вероятно, будет кирпич, поэтому, если важна стоимость, стоит подумать о кирпиче. Самым дорогим, наверное, будет камень.

Ступеньки

Как указано выше, первое, что вам нужно сделать, это выбрать, где вы хотите использовать свою функцию.Затем вам нужно определить, каким кодам вы должны следовать. После того, как вы узнаете, что можно и чего нельзя делать, решите, зачем вам камин. Каковы ваши цели при его создании? Выполнив эти три задачи, выполните следующие действия, чтобы создать лучший уличный камин, соответствующий вашим желаниям и потребностям.

Шаг 1. Создайте бюджет

Бюджет поможет вам сузить дизайн и материалы, а также поможет вам справиться с задачей.

Шаг 2. Создание дизайна

Получите размеры помещения и определите, какого размера вы хотите, чтобы ваша функция.Затем нарисуйте фигуру, которую хотите построить. Составьте список, какое топливо вам понадобится. Дерево или газ? Выберите материалы и цвета, а затем добавьте любые дополнения, например, большой очаг или цветную крышку дымохода.

Шаг 3. Создайте фундамент

Выровняйте землю. Перемешайте, затем залейте бетон для фундамента.

Шаг 4: Создайте фрейм

Используя свои размеры, обрежьте пиломатериал по размеру и соберите его с помощью гвоздей, чтобы получился каркас. Залейте бетон в нижнюю часть рамы.

Шаг 5: Прикрепите цемент

Вырежьте и прикрепите цемент к каркасу с помощью саморезов.

Шаг 6: Добавьте миномет

Смешайте раствор в соответствии с инструкциями на пакете, затем добавьте его в цемент на раме. Сделайте это в секциях по 4 фута и переходите к шагу 7. Затем вернитесь к этому шагу и повторяйте до тех пор, пока не закончите.

Шаг 7: Установите внешний материал

Вдавите камень, кирпич или другой материал в раствор, удерживая его на месте, пока он не прилипнет. После того, как вы покроете секцию раствора, вернитесь к шагу 6 и повторяйте, пока не будет завершен весь внешний вид.Между кирпичом и камнями не должно быть места.

Шаг 8: Установите заглушку дымохода

Закрепите колпак дымохода, обязательно надев перчатки. Закрепите его каменными гвоздями или шурупами.

Заключение

Строительство уличного камина может показаться немного утомительным, но если вы хотите получить уютную эстетику наружного элемента без изрядной цены на подрядчика, строящего камин для вас, то самостоятельное изготовление камина — отличный способ сэкономить деньги и получить уют. задний двор твоей мечты.

Источник изображения: pixabay.com

Ключ к идеальной работе — это спланировать каждую деталь перед тем, как начать. Вам нужно знать строительные нормы и правила вашего города, чтобы убедиться, что вы даже можете построить камин в своем дворе, и какие материалы вам разрешено использовать. Затем вам нужно выбрать идеальное место для объекта, что может повлиять на размер и форму.

Однако одним из важнейших факторов будет ваш бюджет, потому что от него будет зависеть, какие материалы и дизайн вы сможете использовать для своего уличного камина.Возможно, кирпич не будет вашим первым выбором, но это один из самых дешевых дженериков сиалиса. Если вам нужен камень, вам придется планировать более высокий бюджет. После того, как у вас есть основные строительные блоки, создание фактической функции — это все, что вам нужно для работы и отслеживания процесса создания открытого пространства вашей мечты.

Последние штрихи будут заключаться в том, как вы покупаете золофт в Интернете. Конечно, вы можете оставить его пустым, но если вы построили уличный камин для эстетики, добавив уютных сидений, некоторых растений и красивой корзины для предметов первой необходимости (дерево, зажигалка, инструменты для чистки) завершат внешний вид .

Когда дело доходит до постройки камина, вы можете сделать это самостоятельно и сэкономить много денег. Нетрудно создать дизайн, который соответствует вашему пространству и бюджету, соответствует вашим потребностям и желаниям и отражает стиль вашего дома и индивидуальность.

Как построить камин из кирпичной кладки — Best Stone Installers

Если вы хотите воплотить в жизнь свою мечту о настоящем камине, у вас есть три варианта: газовый камин, каменный камин или сборный металлический дровяной камин.

Если металлические топки или газовые топки вам не по душе, эта страница для вас. Ниже я опишу шаги, необходимые для постройки каменного камина.

Мы строим кладки каминов с использованием огнестойкие кирпичи, жаростойкая ступку и других бетонных кладочных материалов. Успех вашего проекта каменного камина своими руками зависит от наличия правильных инструментов, выполнения соответствующих подготовительных работ и знания правильных этапов строительства.

Как построить каменную топку?

Камины из каменной кладки тяжелее своих современных сборных металлических аналогов.По этой причине вам следует залить под камин подходящую опору. Эта бетонная основа должна быть усилена, чтобы выдержать дополнительный вес, и должна быть примерно на 8 дюймов больше с каждой стороны камина. Глубина зависит от веса дымохода, корпуса КМУ, топки и очага.

Для получения надлежащей глубины и требований к армированию вам, возможно, потребуется проконсультироваться с инженером или опытным подрядчиком по разработке каминов , который поможет вам построить долговечный камин из кирпичной кладки.

Многие внутренние каменные камины приподняты над полом. В этом случае вы можете положить один или два ряда бетонных блоков на бетонный пол, чтобы поднять пол каменной топки. Блок CMU имеет высоту 8 дюймов. Обычно используют «половину высоты» (4 дюйма), чтобы добраться до десятидюймовой отметки. Имейте в виду — первый курс вашего огнеупорного кирпича на полу коробки кладки составляет около 2 ½” с легким растворной постели. Это может быть важным возвышением, если вы строите очаг камина в передней части топки, поскольку вам нужно будет найти материал, который соответствует высоте пола топки (я объясню это подробно позже в этой статье).

Если вы строите уличный камин из каменной кладки, процесс будет таким же.

Укладка огнеупорных кирпичей

Пол вашего каменного камина — самая легкая часть. Обычно мы устанавливаем огнеупорные кирпичи в виде непрерывной связки. Вам нужно будет разрезать огнеупорные кирпичи пополам молотком или мокрой пилой. Если вы расколите половину огнеупорных кирпичей молотком, вам нужно будет убедиться, что обрезанные стороны выходят за пределы стен топки или скрыты под ними.

Здесь я должен упомянуть важность наличия огнестойкого раствора для любой области, в которую потенциально может попасть огонь (в топке). Поэтому я лично использую шамот для всех моих огнестойких растворов. Я смешиваю песок, портландцемент и шамот в соотношении 3: 1: 1 до консистенции арахисового масла. Это 3 части песка, 1 часть шамотной глины и 1 часть портландцемента. Использование шамота дешевле, чем готовых огнестойких растворов.

После этого используйте уровень и осторожно постучите огнеупорными кирпичами по слою раствора, чтобы выровнять их. Затем положите огнеупорные кирпичи в плотно соединенную кровать. Это радует глаз и гарантирует, что огонь не разрушит строительный раствор со временем. Затем с помощью губки нанесите раствор на швы, как если бы вы затирали обычную плитку. Размер ваших огнеупорных кирпичей s составляет 9 дюймов на 4 дюйма на 2 дюйма.

Строительство боковых стенок топки

Перед тем, как положить стены топки, необходимо определить ширину и глубину топки.Сделать это можно, разметив металлическую заслонку внизу пола. Нарисуйте карандашом контуры и убедитесь, что боковые стенки вашей топки поддерживают (закрывают) линии.

Теперь эта часть несколько сложна. Заднюю стенку топки из каменной кладки следует вымощить булыжником, чтобы она соответствовала внешнему краю чугунной заслонки. Для этого вам нужно будет наклонять каждый ряд огнеупорных кирпичей, пока последний ряд не достигнет внешней стороны металлического демпфера. Затем, когда вы закончите, вы должны достичь нижней части дымохода.

Откинутая задняя часть позволит вашему камину эффективно вытягивать дым.

Это изобретение относится к старинным каминам Рамфорда.

Если вы не используете литой металлический демпфер, вам нужно положить угловой элемент на переднюю часть стенок топки. Это удерживает дымоход и позволяет вам построить на нем первую лужайку. На уличных кирпичных каминах использовать каминную заслонку не обязательно.

Однако вам все равно придется увеличить размер топки, чтобы достичь желаемого размера дымохода.Это показано на картинке слева. Просто отодвиньте каждый кирпич назад примерно на дюйм, пока размер кирпичного дымохода не будет соответствовать размеру, который вы намеревались иметь.

Затем, по достижении намеченной ширины, у вас есть два варианта дымохода: вы можете использовать традиционную глиняную трубу или выбрать более современный стальной дымоход.

Наконец, если вы хотите узнать больше, возможно, вам стоит посетить , как построить уличный камин, нажмите здесь.

В заключение, если вы хотите узнать о каминах более подробно, я рекомендую ознакомиться с нашими статьями , относящимися к каминам, здесь.

Эту статью о традиционных топках из каменной кладки написал Ласло, владелец компании Morton Stones, LLC. Если у вас есть комментарий или вопрос, которым вы хотели бы поделиться, пожалуйста, сделайте это ниже. Спасибо за чтение.

Вы

ищете отличного подрядчика по кладке камина в вашем районе, чтобы сделать вам единственный в своем роде камин?

Вы попали на нужный сайт. Мы в Morton Stones установили много уникальных каменных каминов в округах Майами-Дейд и Бровард.Строим камины всех типов. Нажмите здесь, чтобы связаться с нами , чтобы получить бесплатное ценовое предложение.

Как построить каминную полку за 5 шагов

Описание проекта

Навык

3 из 5 Умеренный Правильная подгонка и установка накладок требуют времени и точности.

Хотя на рынке нет недостатка в готовых каминах, в душе мы строители, поэтому мы решили построить камин своими руками из готовых пиломатериалов.Мы выбрали традиционный дизайн, который сочетается со многими типами декора.

Из какого дерева лучше всего сделать каминную полку?

Сделанный из ¾-дюймовой фанеры, каминная полка уложена элегантными пилястрами, обернутыми молдингами и плинтусом, и увенчана обрезанной полкой.

Как и в любом проекте камина, безопасность превыше всего. Национальные нормы и правила требуют, чтобы вокруг топки было по крайней мере 6 дюймов свободного пространства и дополнительно 1 дюйм на каждые дюйма, на которые камин выступает над поверхностью; местные коды могут быть строже.Так что адаптируйте свой дизайн или выберите свой продукт соответственно. Картонный шаблон может помочь вам определить, подходит ли каминная полка по размеру и масштабу для вашего помещения. Установите его в ближайшее время, и вам понравится, как он обрамляет ваше любимое место сбора.

Как построить камин за 5 шагов

Шаг 1

Измерьте свое пространство

Грегори Немек

Размер каминной полки должен соответствовать вашему камину, а также выбрать молдинги и отделку, имитирующие близлежащие профили.

Шаг 2

Разрезать по кусочкам

Грегори Немек

Обрежьте полку, грудку, ножки, возврат и полоски для крепления гвоздей по размеру.

Шаг 3

Соберите каминную полку

Грегори Немек

Прикрепите ножки к груди, прикрутив фанерные планки к их задним швам. Прикрутите планки для гвоздей к задней части сборки, на ¾ дюйма от каждого внешнего края. Набор возвращается к полосам заподлицо с внешними краями. Закрепите их винтами.

Шаг 4

Вырезать и добавить обрезку

Грегори Немек

Гвоздями по центру пилястры на каждой ножке.Установите блок для гвоздей на каждую пилястру заподлицо с ее верхним краем. Накладка митры и гвоздя на каминную полку согласно схеме ниже. Начните с плинтуса внизу, добавьте лепнину вверху, затем добавьте лепнину из астрагала под лепкой короны и вдоль нижней части груди. Подрисуйте под углом и прибейте дверной упор к внутренним краям каминной доски, чтобы завершить возвращение к окружению.

Шаг 5

Прикрепите полку

Грегори Немек

Обрежьте полку, скосив и прибив к ее краям молдинг обуви.Пригвоздите верх полки к камину. Заполните все отверстия для крепежа перед шлифовкой и окончательной обработкой всей детали.

инструментов:

Пошаговое руководство по созданию наружного камина

Вы можете собрать мой каминный комплект за выходные. Это так просто.

Итак, вы решили вывести свой задний двор на новый уровень? Может быть, вам интересно, как построить камин. Подходит ли это для вашей семьи и образа жизни? Уличный камин Fremont замечателен тем, что это не просто красивый элемент декора внутреннего дворика, это центральный элемент релаксации.Просто представьте, как вы собираетесь с друзьями и семьей на улице, чтобы поделиться историями при потрескивании огня.

Однако, хотя обниматься рядом с уличным камином кажется отличным способом снять стресс и забыть о мире, люди часто сомневаются, хотят ли они построить уличный камин у себя на заднем дворе. Они слышат «Сделай сам» и сразу же думают, что я никак не могу это сделать. Мой комплект уличного камина Fremont разработан, чтобы быть быстрым и простым. Вы не будете возиться со специальными инструментами или резать какой-либо материал.Сложите и склейте части вместе, как я показал в пошаговых инструкциях.

Шаг 1: Проверьте местные коды

Обязательно ознакомьтесь со всеми государственными, местными или HOA-кодами и ограничениями для наружного камина. Обычно это так же просто, как выполнение требований по очистке от строений и границ собственности. Возможно, вам потребуется добавить простой искрогаситель. К сожалению, открытый огонь можно было запретить. Обязательно проконсультируйтесь с местным муниципалитетом, чтобы убедиться, что сборка соответствует требованиям.

Шаг 2: Разработайте план действий

Первый шаг — пойти на задний двор и посмотреть, достаточно ли у вас места. Для размеров комплектов каминов Fremont без надстроек потребуется пространство 52 дюйма Ш x 48 дюймов x 91 дюйм T. Вы хотите сжигать дрова или использовать газовые поленья? Вам понадобится дополнительная очистка дымохода? Задайте себе эти вопросы сейчас, чтобы потом вас не застали врасплох. Если вы хотите увеличить высоту дымохода, хранить дрова сбоку или использовать газовые бревна, я предлагаю множество вариантов, чтобы изменить комплект по своему вкусу.Если вам нужна помощь в планировании жилого пространства на открытом воздухе, ознакомьтесь с моей статьей об этом здесь.

Шаг 3: Постройте фундамент

Вам нужно будет потратить некоторое время на подготовку основания. Вы можете найти руководство здесь.

Я знаю, что вы хотите начать, но наличие прочного фундамента для установки камина — это первый и самый важный шаг! Я не могу переоценить это, поэтому посмотрите мое краткое видео-руководство и приготовьте лопату!

Многие люди строят на бетоне, и нет ничего необычного, кроме как использовать стандартные передовые практики.Есть только несколько вещей, на которые следует обратить внимание. Бетону по-прежнему требуется основание из измельченного заполнителя размером 4-8 дюймов, на которое можно опираться. Не выливайте его прямо на почву. Бетон также нуждается в стальной арматуре. Убедитесь, что построили его правильно в соответствии с местными нормами. Вам понадобится армированная бетонная подушка толщиной от 4 до 8 дюймов. Если вы строите на уже существующей бетонной площадке или на такой, которая намного больше, чем площадь вашего камина, обязательно сформируйте или вырежьте компенсационные швы вокруг камина. Деформационные швы гарантируют, что вес вашей конструкции не приведет к растрескиванию бетонной подушки.Вы можете практически скрыть компенсаторы, если захотите. Выложите первый ход блоков. Плотно отметьте вокруг них перманентным маркером. Удалите блоки. Используйте пилу для бетона, чтобы пропилить линии, определяющие, где будут идти блоки. При перемещении первого ряда блоки должны скрывать деформационные швы. Если вырезать или сформировать эти деформационные швы, камин получит отдельную подушку. Когда происходит движение или оседание, эта площадка будет двигаться независимо от вашей основной плиты.Изолированная подушка сведет к минимуму или исключит растрескивание вашей основной подстилки из-за постоянного веса камина.

Шаг 4: Соберите свои инструменты

Необходимые инструменты:

Не нужен, но определенно рекомендуется, это Romanstone, ныне печально известный «Big Ass Square».

Dead Blow Hammer
Hammer
Caulk Gun
4 Foot Level
Torpedo Level
Square (Big Ass if possible)
2 лестницы Мин.)

Шаг 5: Создайте свой камин

Вот обзор строительства камина и деревянных ящиков.Это видео показывает старую модель, но я считаю, что это все еще полезно для понимания того, что в ней задействовано. Поймите, новую модель построить еще проще.

Положите фундаментный блок

Хорошо, самое сложное позади! Когда вы начинаете укладывать фундаментные блоки, я рекомендую вам начинать с центра, потому что середина основания выравнивается по середине целого блока, помогая вам центрировать камин для оптимального размещения.

Примечание. Собирая комплект, убедитесь, что он ровный, квадратный и вертикальный.Используйте четырехфутовый уровень и часто проверяйте. Ключ к успеху — начать с ровного фундамента. При склеивании блоков не используйте слишком много клея — блоки будут «плавать». Идеально подойдет всего лишь небольшая полоска клея, так как сила тяжести самих блоков будет удерживать камин вместе, клей — просто страховка.

Постройте топку

Топка — это сердце вашего камина. По сути это именно то, что называется — ящик. Обязательно держите коробку заподлицо, ровно и вертикально.Использование Big Ass Square определенно поможет. Начните строительство с этого внешнего угла. Держите вашу конструкцию ровной, ровной и вертикальной.

В конструкции топки нет ничего особенно сложного. У него есть только две ключевые особенности, о которых вы должны помнить при создании. Он облицован огнеупорным кирпичом, и в нем есть проем, для которого потребуется перемычка. Оба относительно просты в сборке. Инструкции будут сопровождать вас на каждом этапе пути.

Огненный кирпич — это дополнительный слой кладки, который защищает вашу конструкцию от огня.В комплект входит весь огнеупорный кирпич. Обязательно обратите внимание на нарезанные кусочки. Обратите внимание на воздушный зазор в углу топки.

Затем вы разместите перемычку вверху отверстия топки. Важно сделать это в точности так, как показано, чтобы приклеить эти блоки, поскольку они будут поддерживать ваш уголок.

Разместите угловой утюг так, чтобы верхняя часть ножки уголка была заподлицо с верхом блоков перемычки. Возможно, вам придется использовать монеты в качестве прокладок или добавить песок под угловое железо, чтобы оно было заподлицо.Убедитесь, что утюг находится примерно по центру отверстия топки. Дополнительное пространство позволит угловому утюгу расширяться. Чтобы завершить остальную часть топки, вам нужно будет установить опорные блоки TEMPORARY . Убедитесь, что только поймать угол опорного блока, как это будет легче удалить later.The часть топок сборки завершено!

Создайте свою дымовую камеру

Теперь, когда ваша топка готова, самое время сделать перерыв и дать клею застыть.

Когда вы начнете строить дымовую камеру, вставьте блок примерно на 2 дюйма с каждой стороны и примерно на 4 дюйма спереди.Из-за того, что блоки имеют неровную форму, может быть трудно получить хорошее измерение без специального приспособления. Вы можете сделать приспособление или просто использовать метод пальца, как показано ниже. Это настолько точно, насколько вам нужно. Помните: если он хорошо смотрится, значит, он хорошо выглядит.

Здесь вы можете увидеть строящуюся дымовую камеру. Продолжая строительство коптильной камеры, вы будете держать заднюю стенку камина отвесно, при этом блокируя блок примерно на 2 дюйма с каждой стороны. Всегда используйте прямую кромку, чтобы ваши бега оставались ровными.

Постройте дымоход

Закончив дымовую камеру, вы перейдете к дымоходу. Это простой процесс укладки вашего блока, при этом все должно оставаться ровным, квадратным и ровным, как и раньше. Дымоход одинакового размера на всем протяжении. Это облегчит строительство. Если у вас есть деревянные ящики, сделайте их, чтобы вы могли стоять на них при строительстве дымохода. Это не только безопаснее, чем лестницы, но и проще. Вы всегда можете увеличить высоту дымохода еще на 48 дюймов, используя наши комплекты для удлинения дымохода.Это гарантирует, что дымоход сможет расчистить любые препятствия или конструкции по мере необходимости.

Расширение дымохода смеси Fremont Bethany Ledge

Добавьте крышку

Я знаю, что вы готовы расслабиться у огня, и я обещаю, что мы почти у цели. Не торопитесь и хорошо отдохните. Если вы будете следовать инструкциям, это будет сделано на следующий день после завершения топки камина, поэтому об отдыхающей части следует позаботиться. Помимо получения уровня фундамента, установка кепки — следующая самая сложная часть всей сборки, используйте лестницы и друга.Обязательно ознакомьтесь со своим планом. Запланируйте безопасный побег на случай, если упадет последняя кепка. Детали камина не так важны, как части тела! Будьте осторожны и не торопитесь. Вы также можете использовать выступы, созданные блоком в виде стеллажа, в качестве «лестницы» для перемещения блока вверх до окончательного подъема. Опять же, установка деревянных ящиков делает это намного проще и безопаснее. Если у вас недостаточно сил, ПОДОЖДИТЕ. Запланируйте установить это, когда сможете сделать это безопасно.

Добавьте завершающие штрихи

И последнее, но не менее важное: нам нужно добавить все наши отделочные блоки.Эти блоки — самые легкие и маленькие в сборке. Их используют для отделки верха дымохода и создания мантии. Хорошо приклейте эти детали отделки, так как они являются единственным блоком, который не зафиксирован на месте.

Дайте камину остыть в течение 72 часов перед тем, как развести первый огонь.

Поздравляем! Ваш уличный камин готов. Я бы посоветовал вам похлопать себя по спине, но у вас могут болеть плечи. Надеюсь, вам понравится ваш новый камин и предмет для релаксации.Если ты сможешь построить это, ты сможешь собрать любой из моих комплектов. Подумать об этом; можно использовать новый гриль…

Камины из каменной кладки | brick.com

Технические примечания 19A — Камины в жилых домах, детали и конструкция
Ред. [Май 1980 г.] (переиздано в январе 1988 г.)

Реферат: Жилые камины из кирпичной кладки можно сделать более энергоэффективными, если они станут источником горения и тяги воздуха, забираемого снаружи конструкции.Правильная детализация и конструкция также могут способствовать общим характеристикам камина как с точки зрения энергоэффективности, так и с точки зрения структурной целостности. Требования строительных норм часто определяют конфигурацию камина, а также размеры компонентов.

Ключевые слова: Кирпич , камера сгорания, энергоэффективность, огнеупорный кирпич, шамот, камины , очаги, кладка, раствор.

ВВЕДЕНИЕ

В этих технических комментариях содержатся рекомендуемые детали и методы строительства, при использовании которых для правильного проектирования можно получить функциональный и энергоэффективный камин.Эти же рекомендации применимы к традиционной конструкции камина, когда не предусмотрена система подачи наружного воздуха.

Это вторая из серии технических комментариев, касающихся проектирования и изготовления каминов и дымоходов. Технические примечания 19 Revised содержат всестороннее обсуждение дизайна камина и выбора материалов. Другие технические примечания в этой серии относятся к проектированию и строительству дымовых труб для жилых и промышленных помещений.

РЕКОМЕНДАЦИИ

Общие

Энергоэффективные камины мало отличаются от обычных каминов. Рекомендации по созданию энергоэффективного камина включают в себя правильный выбор размеров и размещение внешнего источника воздуха для горения и тяги, а также плотно прилегающих заслонок. Работа камина и других устройств, таких как стеклянные экраны, также может существенно повлиять на характеристики камина. Однако они не рассматриваются в этих Технических комментариях.Независимо от того, сколько внимания уделяется процессу проектирования и детализации, качество изготовления остается решающим фактором для производительности каминов. Поэтому проектировщик должен быть знаком с техникой строительства камина в том месте, где он должен быть построен.

Независимо от того, какую конфигурацию камина выберет дизайнер, следует учитывать несколько общих черт. Камины, как обсуждается в этих технических примечаниях, предназначены для сжигания древесины и не предназначены и не сконструированы специально для топлива, которое генерирует температуры, превышающие температуры, возникающие при сжигании древесины.Основная функция камина — надежно сдерживать огонь и обеспечивать теплом жилые помещения.

Сборка камина должна быть изолирована от горючих материалов. Общие требования, включенные во многие строительные нормы и правила: (1) Все пространства между каменными каминами и деревом или другим горючим материалом должны быть заглушены путем размещения 1 дюйма (25 мм) негорючего материала в таких пространствах. (2) В плоскости, параллельной передней стене камина, горючие материалы не должны располагаться в пределах 6 дюймов.(150 мм) каминного проема. (3) Горючие материалы в пределах 12 дюймов (300 мм) от отверстия камина не должны выступать более чем на 1/8 дюйма (3,2 мм) на каждый дюйм расстояния от отверстия. Более конкретное обсуждение этих требований или вариантов может быть предоставлено местными строительными нормами.

Все пустоты в теле камина от фундамента до дымохода должны быть полностью заполнены каменным раствором. Исключение составляют только воздуховод, зольник, 1 дюйм.(25 мм) воздушное пространство между камерой сгорания и окружающей ее кирпичной кладкой, а также функциональные пустоты камина, такие как дымовая камера.

Плотное заполнение нефункциональных пустот в каминном узле увеличивает его общие характеристики и долговечность, а также его структурную целостность и устойчивость к проникновению дождя. Все открытые стыки раствора должны быть тщательно обработаны. Предпочтительно вогнутое соединение.

Для графического определения компонентов камина и разреза энергоэффективного камина см. Рис.1.

Секция одностороннего камина
РИС. 1

КАМИННОЕ ОСНОВАНИЕ В СБОРЕ

Фундамент

Фундамент поддерживает основание камина и, следовательно, весь камин и дымоход. Следовательно, он должен быть спроектирован таким образом, чтобы выдерживать эти нагрузки. Однако большинство строительных норм и правил запрещают использование камина и дымохода в качестве конструктивного элемента для поддержки других компонентов здания. При проектировании фундамента следует учитывать состояние и тип почвы.Обычно достаточно ненарушенного или хорошо уплотненного грунта, однако для некоторых типов грунта или состояния грунта может потребоваться дополнительный анализ.

Строительные нормы и правила обычно требуют, чтобы фундамент имел толщину не менее 12 дюймов (300 мм) и, на виде сверху, выступал как минимум на 6 дюймов (150 мм) за каждую границу лежащей на нем кладки. Он также должен пробивать линию промерзания, чтобы уменьшить возможное «пучение» фундамента при промерзании грунта.

Система наружной подачи воздуха и зольник

В этом разделе обсуждается множество вариантов методов строительства и компоновки воздуховода и зольника.При отклонении от предложенных деталей помните о функциях, которые выполняют эти компоненты, а также о рекомендациях производителя для установки конкретного устройства.

Система подачи наружного воздуха — это компонент, который предназначен для повышения общей эффективности камина за счет уменьшения количества нагретого воздуха, забираемого из конструкции для горения и тяги. Как обсуждалось ранее в этих технических комментариях, это положение может быть удалено, что приведет к созданию обычного камина.

Наружный воздух для горения и тяги может поступать непосредственно снаружи или из неотапливаемых участков здания, например, из подвесных помещений. Местные строительные нормы и правила могут ограничивать расположение воздухозаборника. Например, многие не допускают попадания воздуха из гаража в жилые помещения. Это снижает вероятность попадания в дом вредных газов из выхлопных газов автомобилей. Когда конфигурация камина не позволяет на практике встроить воздушный канал в основание, воздухозаборник может быть расположен на любой внешней стене.Независимо от того, где расположен воздухозаборник, это должны быть закрывающиеся жалюзи с экраном, желательно те, которыми можно управлять изнутри здания.

Воздушный канал обычно встроен в основание. Когда это нецелесообразно из-за конфигурации камина или уровня внешнего вида у камина, камин можно заменить поднятием очага, или проход может быть образован из воздуховодов и присоединен к системе пола или встроен в нее. Во многих местах периметр воздуховода должен быть изолирован, особенно когда воздуховод примыкает к обогреваемым участкам или проходит через них.Были успешно использованы многие площади воздушных проходов, обычно от 6 до 60 кв. Дюймов (от 3870 до 38 700 мм2). Однако меньшие площади могут приводить к высокоскоростному воздушному потоку и более быстрому сгоранию, что обычно приводит к более высоким температурам, что может привести к отрицательным результатам, таким как ухудшение качества камина или камеры сгорания. Большие площади также могут представлять потенциальную трудность из-за подачи воздуха сверх требований сгорания и тяги. Избыточный воздух, температура которого обычно ниже комнатной, может вытесняться в комнату с камином.Объемное расширение этого воздуха из-за разницы между внешней и внутренней температурой обычно усугубляет проблему.

Воздухозаборник должен располагаться в основании или боковых стенках камеры сгорания. Воздухозаборники работали успешно, даже если они расположены в задней стенке камеры сгорания. Следует проявлять осторожность при размещении входного отверстия в стенках камеры сгорания, так как поток воздуха может вытеснить дым и газы в комнату. Воздухозаборник должен быть оборудован регуляторами направления и объема, чтобы огонь горел равномерно по направлению к задней части камеры сгорания.Таким образом, наилучшие характеристики обычно достигаются, когда входное отверстие расположено ближе к передней части камина в камере сгорания.

Площадь сборки заслонки впускного воздуха, как показано на рис. 2, обычно составляет от 6 до 60 кв. Дюймов (от 3870 до 38 700 мм2) в зависимости от других компонентов системы наружной подачи воздуха. Решающим фактором, влияющим на производительность камина, является правильная работа заслонки приточного воздуха. Открытие заслонки в положение, обеспечивающее площадь от 2 до 16 кв. Дюймов.(1300–10 300 мм2) доказала свою эффективность в большинстве областей.

План камеры сгорания
РИС. 2

Если для достижения надлежащего размера или расположения воздухозаборника необходимо наличие выступа, его следует ограничить максимальной горизонтальной проекцией, составляющей половину (1/2) расстояния от поверхности зольника до наружной части камина, см. Рис. 3.

Ограничения по кронштейну
РИС.3

Максимальный выступ для отдельной установки не должен превышать половины (1/2) высоты установки или одной трети (1/3) глубины пласта.

Зольник и зольник часто не включаются в конструкцию из-за сложности конфигурации, например из-за монолитной конструкции, или из-за отсутствия у проектировщика или владельца желания включить такой компонент в камин.

На рис. 4 показан вид сверху воздуховода и зольника.Дверь для очистки зольника может быть ориентирована внутрь здания, если имеется достаточно места для очистки. Дверца для очистки зольника должна быть металлической и плотно прилегать, чтобы уменьшить проникновение воздуха.

Опора пода

Когда конструкция достигает стадии, показанной на рис. 4, прочная негорючая опалубка, такая как металл, устанавливается на место для сдерживания заливки плиты. Это необходимо, поскольку эта форма недоступна для снятия и, таким образом, является постоянной частью камина.В монолитном строительстве это требование не требуется, если не используется приподнятый под. Затемнители, образующие проем в плите для отвода золы и воздухозаборника, должны быть установлены таким образом, чтобы они выступали примерно на 1 дюйм (25 мм) над верхом готовой плиты. Это облегчит удаление форм. Плита должна быть должным образом усилена, когда она консольно соединяет стену камина с системой пола или проходит через воздушный проход и зольную яму, как показано на рис. 1. Это усиление также полезно для противостояния нагрузкам, вызванным высокими температурами, которые плита будет подвергаться.Необходимо следить за тем, чтобы верх плиты оставался как можно более ровным, чтобы упростить укладку основания камеры сгорания.

План прохода для воздуха и зольника
РИС. 4

Аналогичные результаты могут быть получены путем удаления бетонной плиты и опоры очага на кладку. Это достигается путем прочного заполнения основания в сборе кладкой, залитой на месте. Золоотвал и воздушный проход образованы за счет разумного использования поясков.

БЛОК ПОЖАРНОГО КОРОБКА

Камера сгорания и топка

Расположение камеры сгорания имеет решающее значение, поскольку камера должна находиться внутри топки, но изолирована от нее. На рис. 2 показан один из способов правильного размещения камеры сгорания. После того, как желаемые размеры были выбраны из Таблицы 1 в Пересмотренных Технических примечаниях 19, передняя стенка (облицовка) камина расположена и линия A-A проходит по внутренней стороне поверхности.Затем найдите точку I на этой линии. Точка I соответствует средней линии камеры сгорания в направлении, перпендикулярном существующей линии. Квадрат из точки I в камеру сгорания по глубине камеры определяет точку II. Если провести линию, соединяющую точки I и II, получится линия B-B. Из точки II, возводя перпендикуляры к линии B-B в квадрат в каждом направлении на расстоянии, равном половине (1/2) размера задней стенки камеры, таким образом, находятся точки c и d. На линии A-A, измеряя от точки I половину (1/2) размера проема камина в каждом направлении, тем самым определяют точки a и b.Соединение этих четырех точек (a, b, c и d) дает очертание внутренней поверхности камеры сгорания.

Предпочитаемый конструкция камеры сгорания состоит из огнеупорного кирпича в соответствии с ASTM C 64 и шамотного строительного раствора, в соответствии с ASTM C 105. шамот растворных швов должно быть от 1/16 до 3/16 дюйма. (От 1,6 до 4,8 мм), чтобы уменьшить тепловое разрушение швов движений и минометов. При использовании шамотного раствора очень тонкие швы могут быть получены методом «Pick and Dip».Это состоит из погружения устройства в жидкую смесь шамотного раствора и немедленной установки его в окончательное положение. Швы раствора должны быть достаточно толстыми, чтобы обеспечить неровности размеров укладываемого блока.

Приемлемая конструкция включает использование кирпича класса SW в соответствии с ASTM C 62 или ASTM C 216, а также портландцементно-известкового раствора типа N или O в соответствии с ASTM C 270 или BIA Обозначение M1-72. Портландцементно-известковый раствор типа N или O также может использоваться с огнеупорным кирпичом.Швы строительного раствора должны быть ограничены максимум 1/2 дюйма (12,7 мм) и должны быть тщательно обработаны, что приведет к вогнутому профилю при использовании портландцементно-известкового раствора.

Кирпичная кладка, окружающая камеру сгорания, может быть поднята либо одновременно с камерой сгорания, либо после ее завершения. В любом случае, должна быть полная кладка вокруг камеры сгорания, чтобы позволить плотно заполнить образовавшуюся пустоту и поддерживать как минимум 1 дюйм. (25 мм) воздушное пространство между огнеупорным кирпичом и окружающей кирпичной кладкой, см. Рис.2. Это воздушное пространство может быть заполнено сжимаемым негорючим материалом, например волокнистой изоляцией. Цель этого материала — уберечь пространство от препятствий. Либо воздушное пространство, либо сжимаемый негорючий материал снижает напряжение от тепловых движений, изолируя камеру сгорания.

Стена за огнеупорным кирпичом в задней части топки должна иметь толщину не менее 8 дюймов (200 мм). Для поддержки более высоких дымоходов может потребоваться большая толщина.

За исключением стен камеры сгорания, стеновые анкеры следует использовать на всех пересечениях, где стена не приклеена к каменной кладке.Эти стяжки должны располагаться на расстоянии не более 16 дюймов (400 мм) по вертикали и заделываться как минимум на 2 дюйма (50 мм) в стыки основания кирпичной кладки.

Горизонтальное усиление стыков также может быть полезным, особенно в углах прилегающих сторон и в местах, окружающих стенки камеры сгорания. Эта мера предосторожности должна помочь уменьшить растрескивание в этих областях.

Стенки камеры сгорания должны быть огнеупорный кирпич. Огнеупорный кирпич можно укладывать с любым лицом, но они предпочтительнее в качестве подрамника.Однако, если используется кирпич Grade SW, его следует укладывать только в качестве подрамника, поскольку он может быть не таким прочным, как огнеупорный кирпич.

Запрещается разводить огонь в камере сгорания в течение тридцати (30) дней после строительства. Пожары до этого срока удаляют влагу, необходимую для правильного отверждения раствора.

Перемычки

При размещении перемычки над проемом камина и перемычки над заслонкой, сжимаемый негорючий материал, такой как изоляция волокнистой природы, должен быть помещен в конец перемычки, где он заделывается в кладку.Эта мера предосторожности является средством борьбы с разными характеристиками расширения кладки и стали, которые имеют тенденцию вызывать напряжения в кладке, вызывающие растрескивание.

Настоятельно рекомендуется использовать перемычку над заслонкой. его перемычка предусмотрена таким образом, чтобы кладка не касалась непосредственно металлического демпфера, который подвергается воздействию чрезвычайно высоких температур и значительных тепловых перемещений. Все перемычки, используемые в камине, должны опираться на кирпичную кладку не менее 4 дюймов.(100 мм) с каждого конца.

Демпфер

Затем заслонка устанавливается с использованием того же раствора, который использовался в камере сгорания. Это достигается за счет нанесения слоя раствора, достаточно толстого, чтобы обеспечить ровную установку заслонки и уплотнения, предотвращающего утечку газа и дыма. Амортизатор не следует заделывать в раствор, а просто установить на тонкую закрепляющую пластину.

Узел демпфера должен контактировать только с кладкой, на которую он опирается. Чтобы обеспечить это, после установки узла демпфера его следует обернуть сжимаемым негорючим материалом, например волокнистой изоляцией, см. Рис.5. Этот материал обеспечивает пространство для теплового расширения и перемещения заслонки во время работы камина.

Камера сгорания и дымовая камера
РИС. 5a

Дополнительная конфигурация дымовой полки
РИС. 5b

ДЫМОВАЯ КАМЕРА В СБОРЕ

Начиная с уровня дымовой полки, передняя и боковые части дымовой камеры скруглены, а задняя стенка построена вертикально.Это обеспечивает полную поддержку по периметру футеровки дымохода. Ограничения по выступам для этого компонента определяются самой конфигурацией камина. Максимальный выступ для каждого блока — это расстояние по горизонтали, которое нужно загибать, деленное на количество рядов от нижней части футеровки дымохода до первого изгибаемого ряда. Обычные ограничения для стен с выступами не применимы в этой области камина, поскольку карнизы непрерывно поддерживаются с боков смежной кладкой. Последние два ряда перед футеровкой дымохода должны быть проложены как коллекторы.Эти коллекторы должны быть обрезаны до длины, обеспечивающей опору для облицовки дымохода по всему периметру, но при этом не загораживая отверстие в облицовке дымохода.

Дымовая полка может быть плоской или изогнутой для облегчения прохождения потока через дымовую камеру, см. Рис. 5a. Вся коптильная камера должна быть пропарена. Следует позаботиться о том, чтобы дымовая полка была свободна от остатков раствора и мусора для тех же соображений потока. Этого можно добиться, поместив такой материал, как пустой мешок из-под цемента или пластиковую пленку, на дымовую полку во время строительства.Когда конструкция будет завершена, ее можно будет удалить через горловину демпфера, увлекая с собой посторонние предметы.

СВОДКА

В данной технической записке представлены подробные сведения и методы строительства односторонних жилых каминов. Другие технические примечания в этой серии касаются проектирования каминов, а также проектирования и строительства жилых и промышленных дымоходов. Особое внимание уделяется качеству изготовления и правильным методам строительства.

Следует отметить, что все конструкции каминов, какими бы сложными они ни были, являются эмпирическими и основаны на прошлых характеристиках конкретных конфигураций.Любые отклонения от этих конфигураций создают «экспериментальный» дизайн. В то время как небольшие отклонения от указанных размеров и пропорций могут иметь незначительное влияние или вообще не повлиять на характеристики, следует внимательно рассмотреть более значительные изменения, поскольку они могут иметь серьезные негативные последствия для работы камина.

Информация и предложения, содержащиеся в этих технических комментариях, основаны на имеющихся данных и опыте технического персонала Brick Institute of America.

Эту информацию следует рассматривать как рекомендации и предложения для рассмотрения проектировщиками, проектировщиками и владельцами зданий при планировании проектирования, детализации и строительства односторонних жилых каминов. Окончательное решение об использовании или неиспользовании этих рекомендаций и типов продуктов в кирпичных каминах не входит в компетенцию Американского института кирпича и должно приниматься разработчиком или владельцем проекта.

ССЫЛКИ

1.
